Обзор материнской платы ASRock B365 Phantom Gaming 4. Знакомство с возможностями чипсета Intel B365

Возможности UEFI

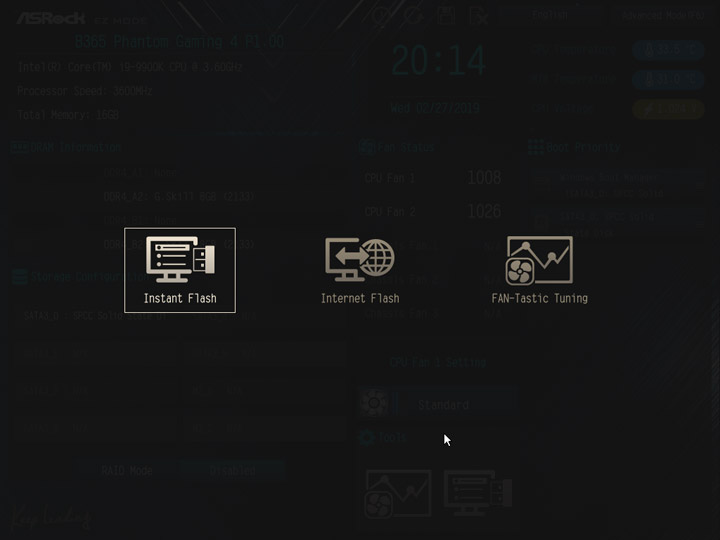

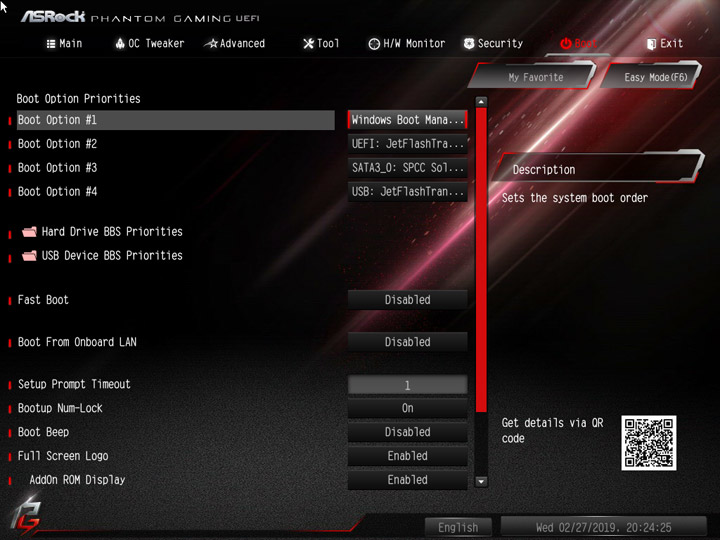

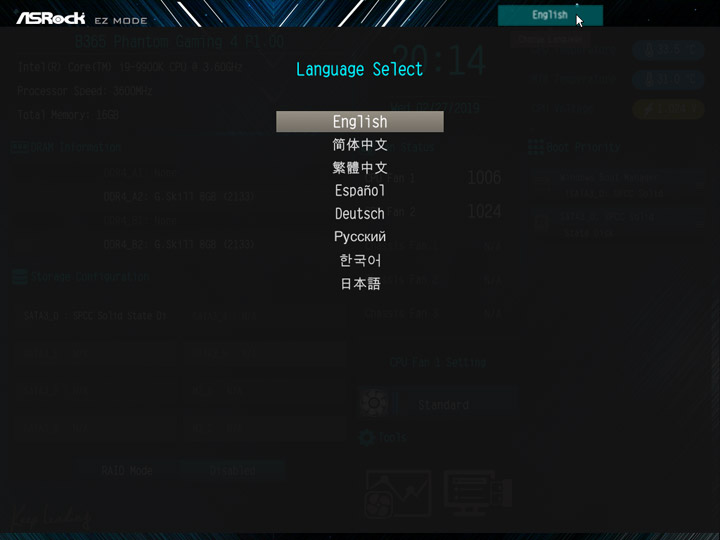

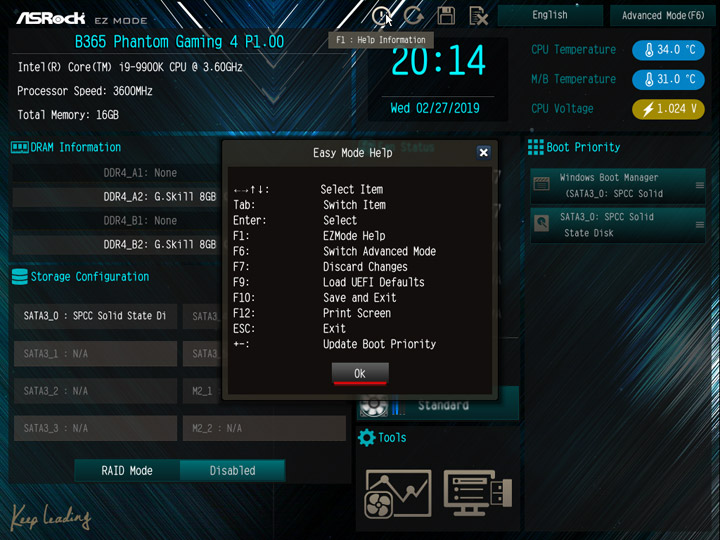

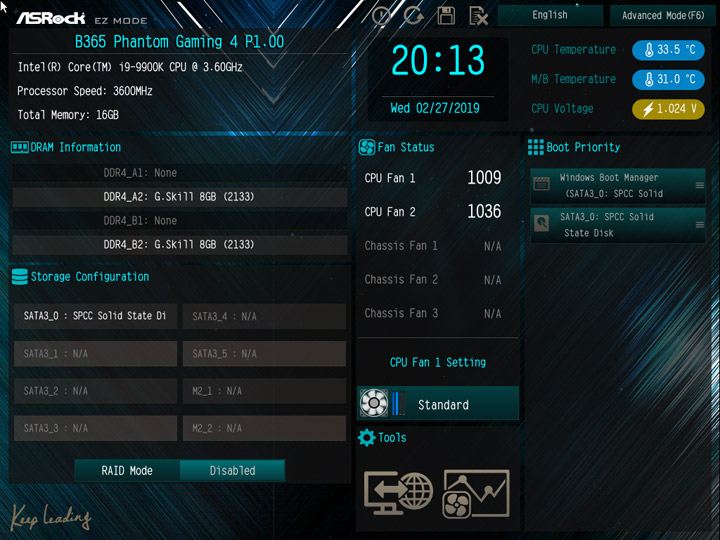

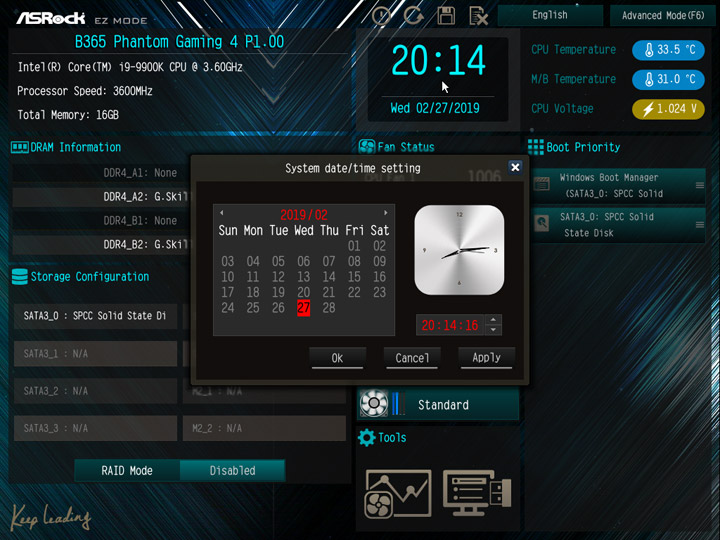

Ввиду недавно состоявшегося анонса продукта, обновлений микрокода к моменту тестирования не выпускали. Есть базовый режим взаимодействия с настройками, где отсутствует даже механизм активации XMP! Приоритет загрузочных устройств и уточнение времени с датой — общие его функции. Среди фирменных механизмов тут доступен Instant Flash (обновление прошивки) и запуск интерактивного меню для наладки схем по снижению частоты вращения у вентиляторов.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

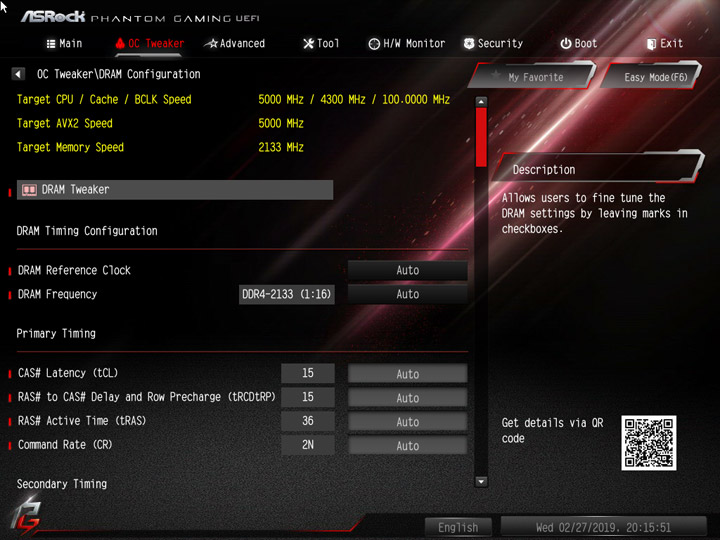

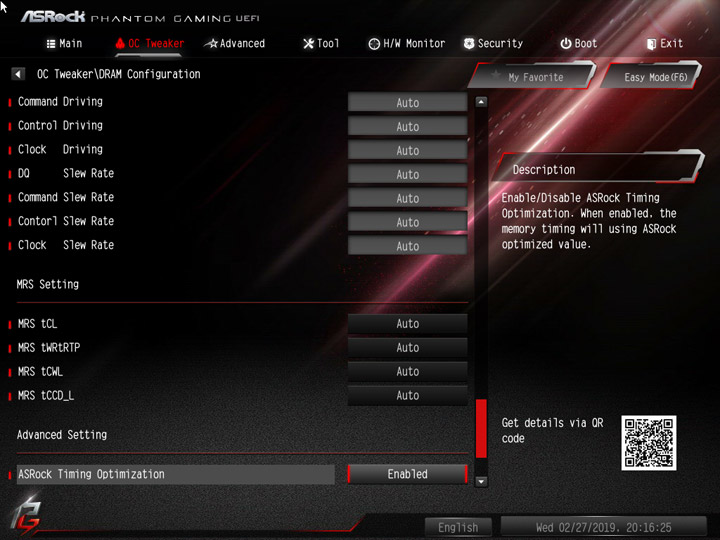

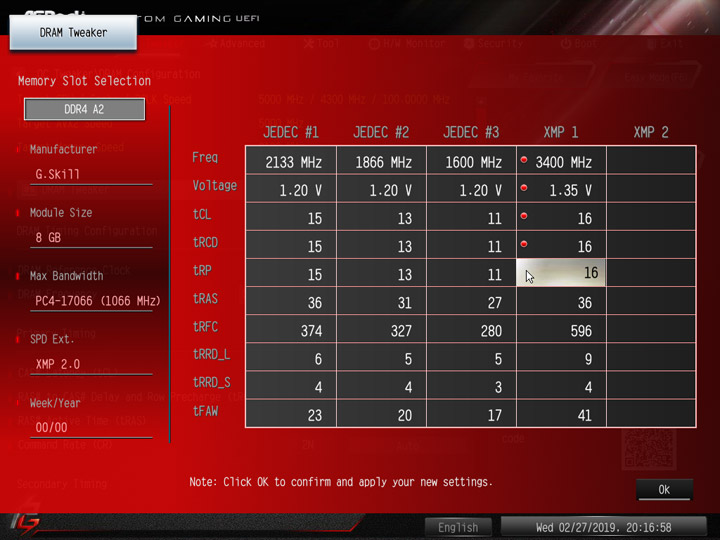

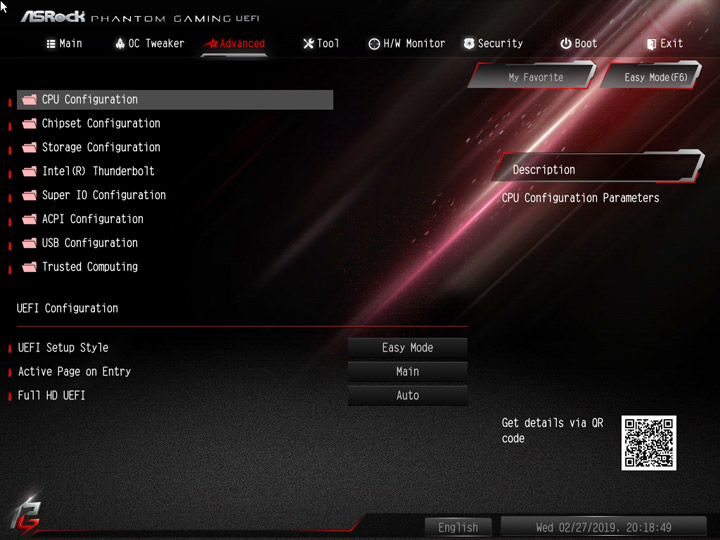

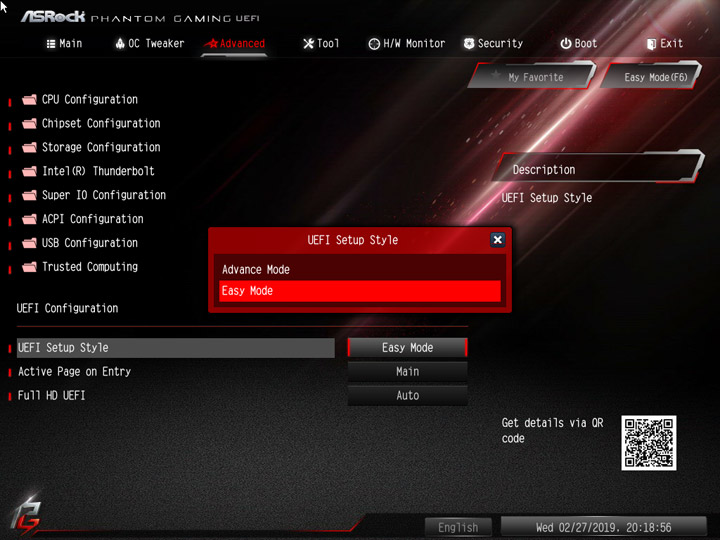

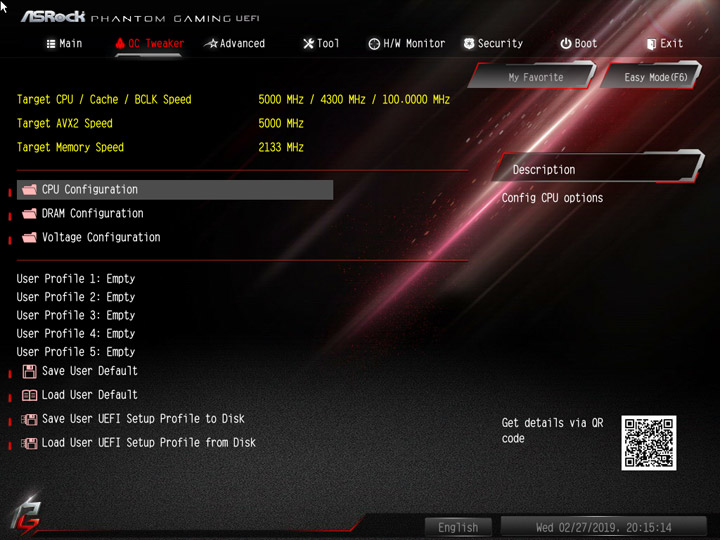

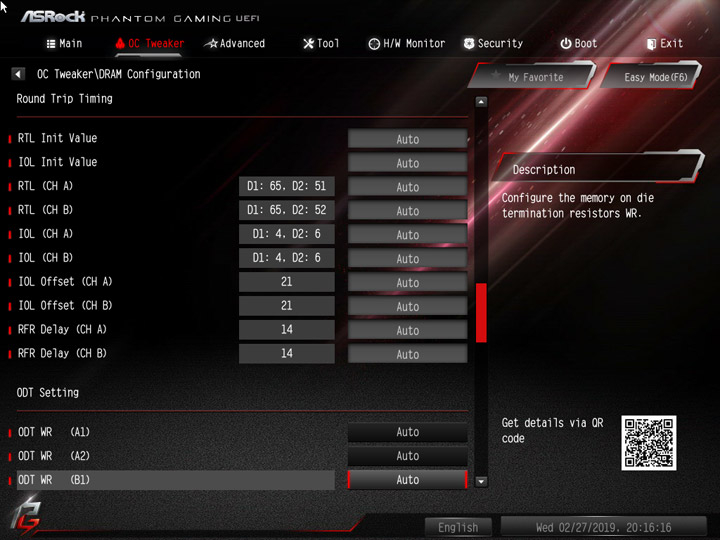

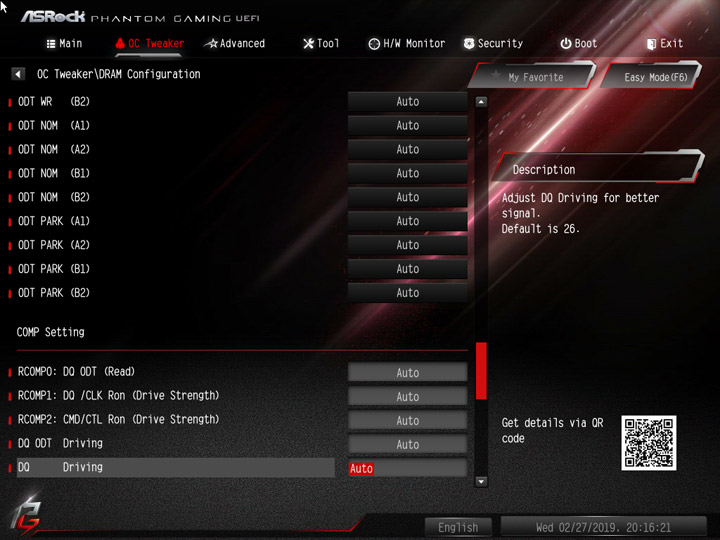

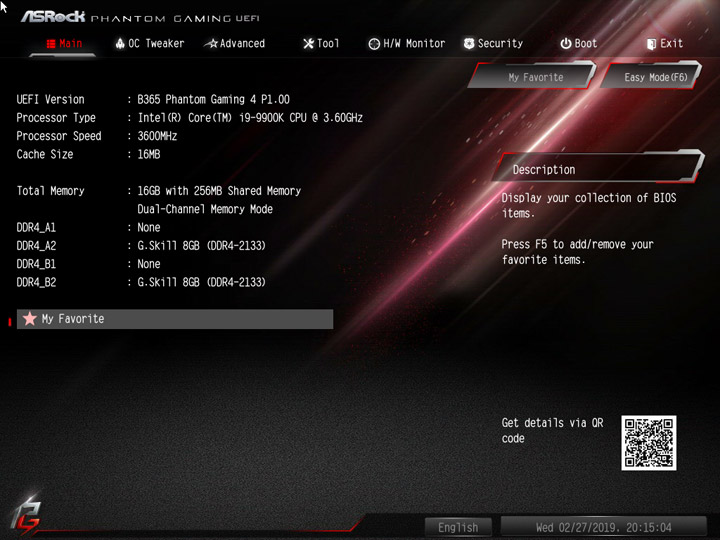

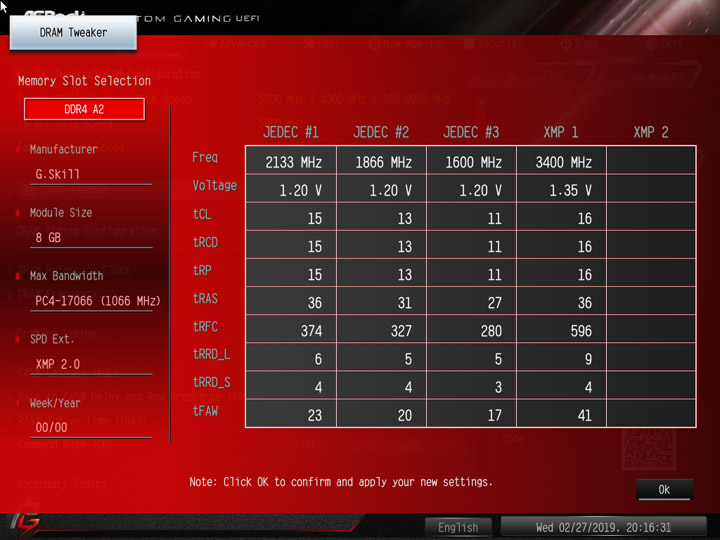

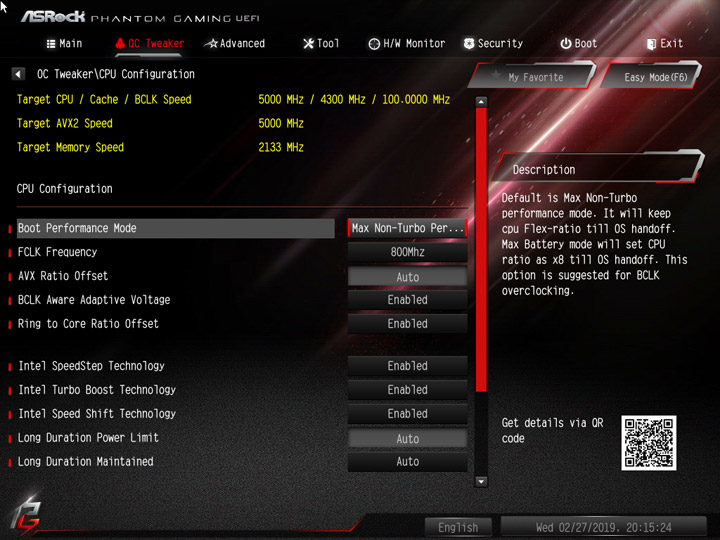

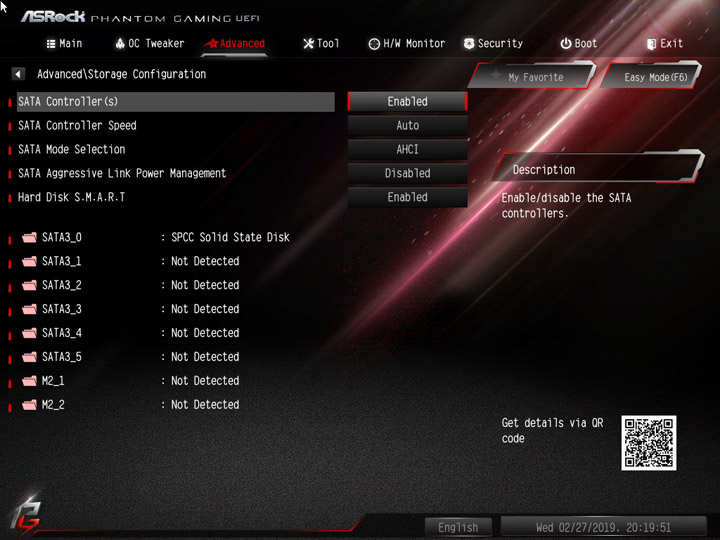

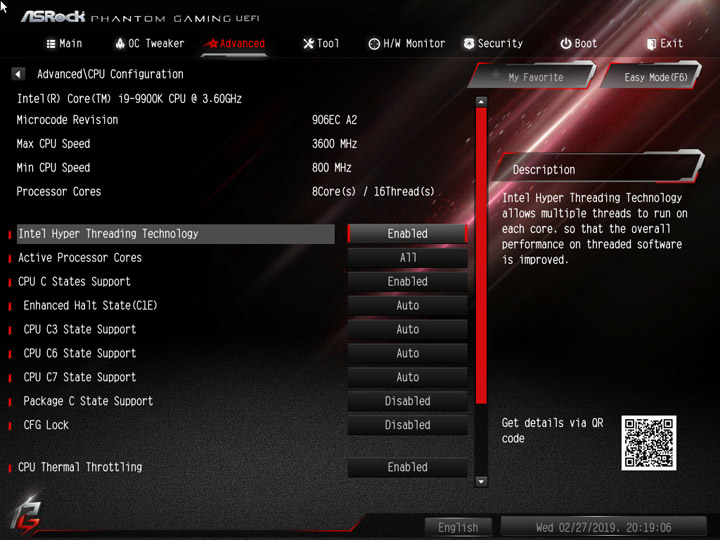

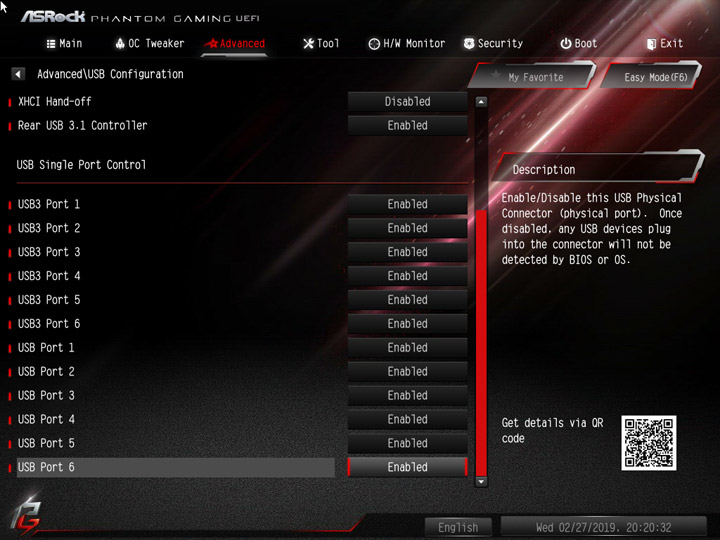

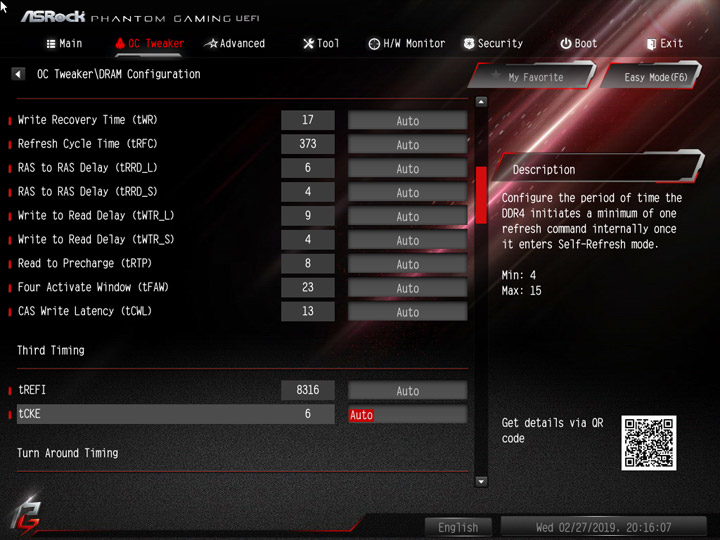

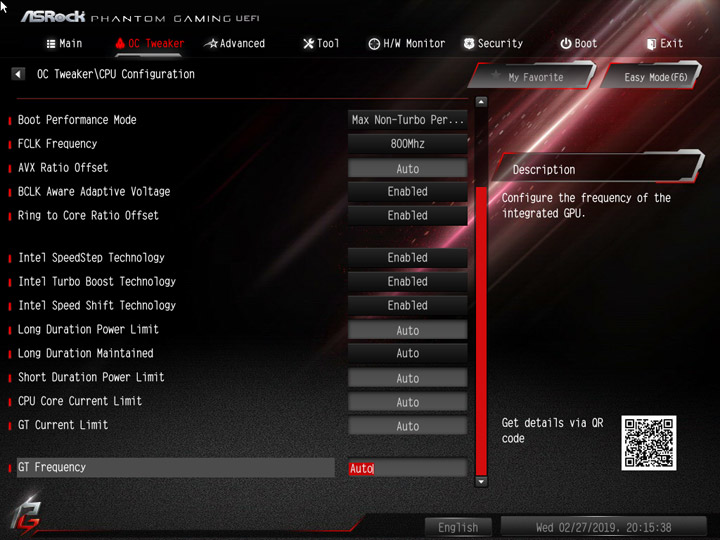

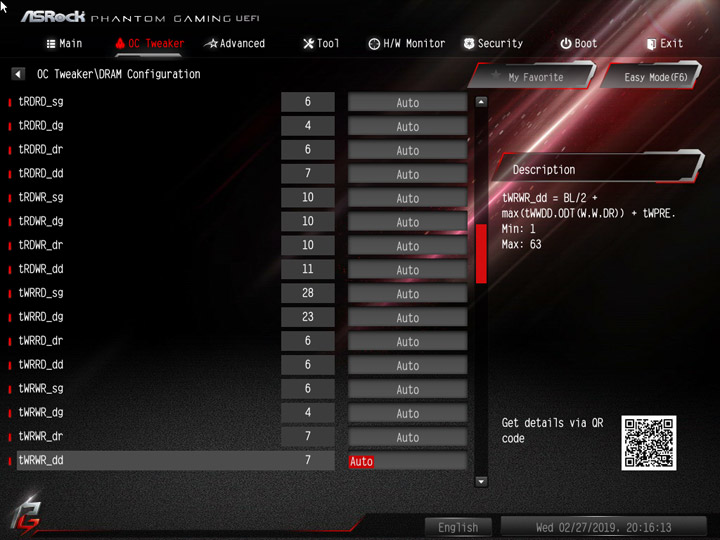

Вид и структура общего меню ничем не отличаются от полнофункциональных плат. Доступно создание списка из выбранных пунктов, для ускоренного к ним доступа. Под хранение настроек системы выделено в памяти место на пять профилей. Отсутствует механизм по управлению базовой частотой, множителями CPU, а верхней границей у ОЗУ будут паспортные 2666 МГц. Зато есть доступ к многочисленным задержкам, что позволяет провести тонкую настройку этой подсистемы. DRAM Tweaker — упрощённый механизм, для неуверенных в собственных знаниях пользователей, позволяет провести базовую наладку схемы работы оперативной памяти.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

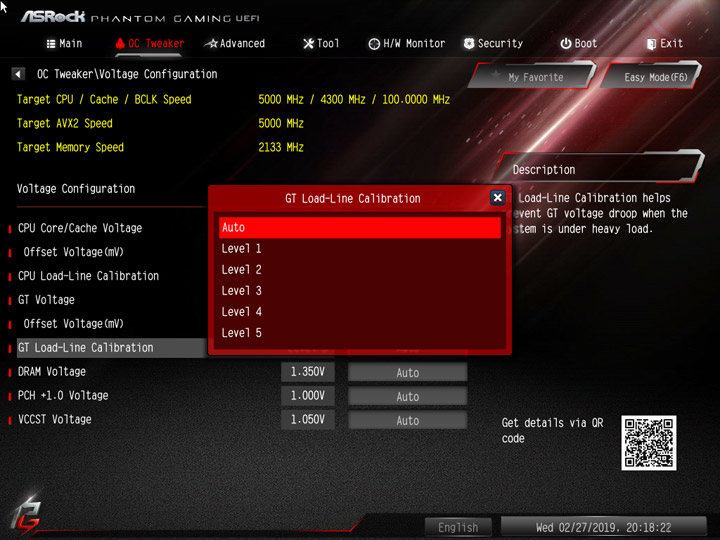

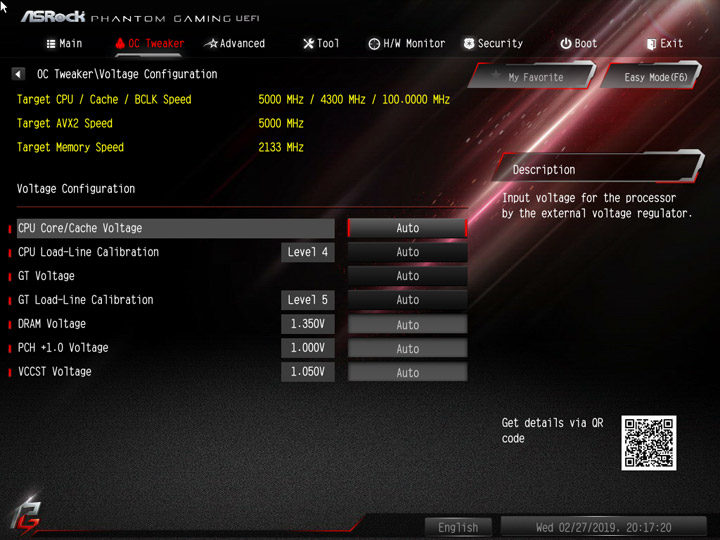

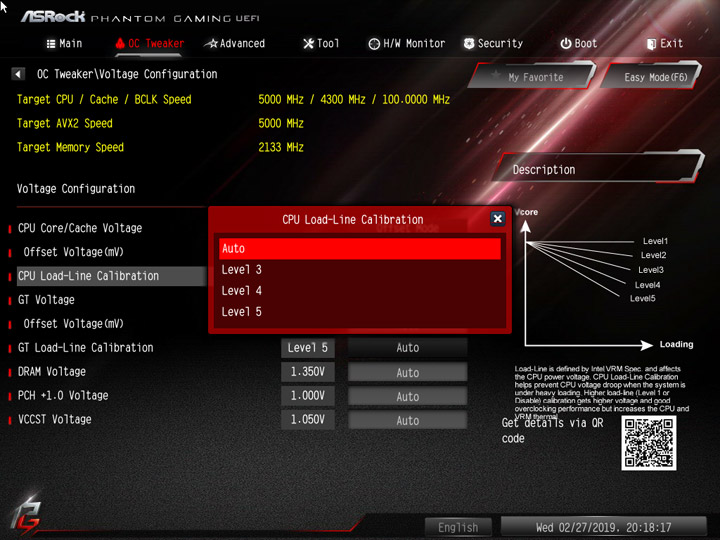

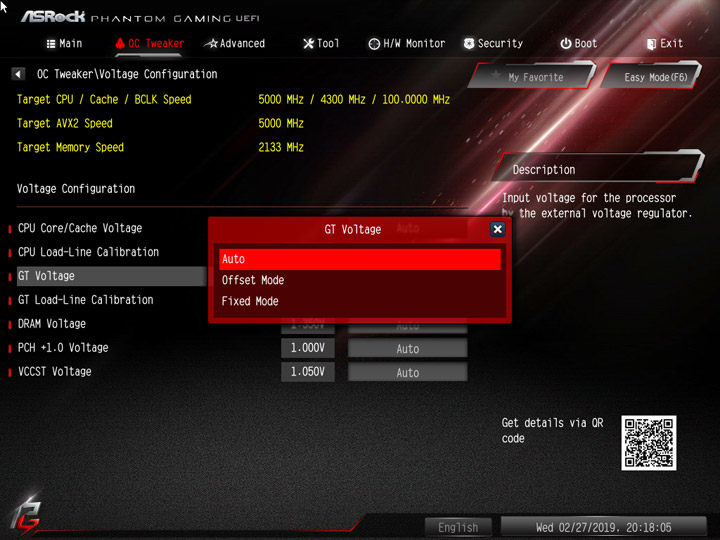

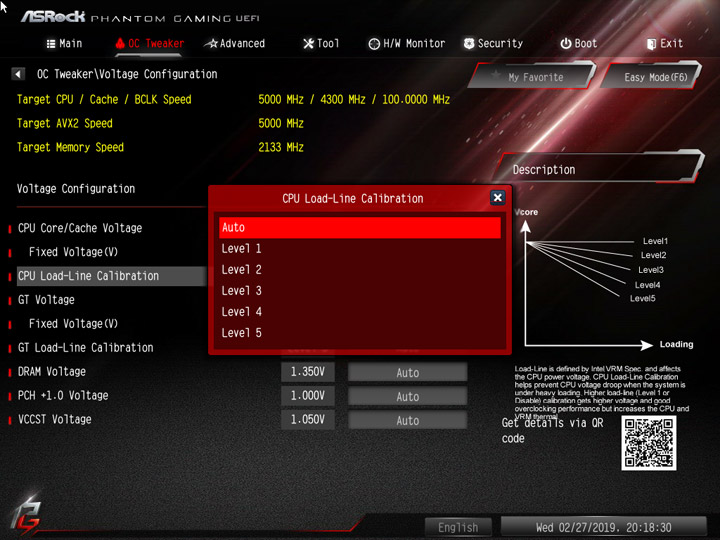

Ощутимо снижено наполнение раздела по управлению напряжениями. Верхняя граница для DRAM — 1,35 В. У процессорного выбрать можно между фиксацией значения и его компенсацией (offset). Верхний предел велик. Управления второстепенными (IO и SA) убрано. Отдельно порадовали доступом к профилям LLC. Словом, есть способ наладить нужную схему функционирования ЦП и ОЗУ, но, всё же, не превышая их паспортных значений.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

В качестве шаблона выбран перечень основных характеристик от полновесных устройств, доступные тут дают понимание картины упрощения общих возможностей. Данные занесены в таблицу ниже.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц)
CPU Ratio (Multiplier)
CPU Core/Cache Fixed Voltage (В) 0,9–1,52 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+200 5
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier)
DRAM Frequency (МГц) 800–2600
800–2666
100
133
DRAM Voltage (B) 1,2–1,35 0,05
VCCSA Voltage (В)
VCCIO Voltage (В)
PCH +1.0 Voltage (В) 0,9–1,3 0,01
GT Frequency (МГц) 100–3000 50
GT Core/Cache Fixed Voltage (В) 0,9–1,52 0,005
GT Core/Cache Offset Voltage (мВ) –100…+200 5

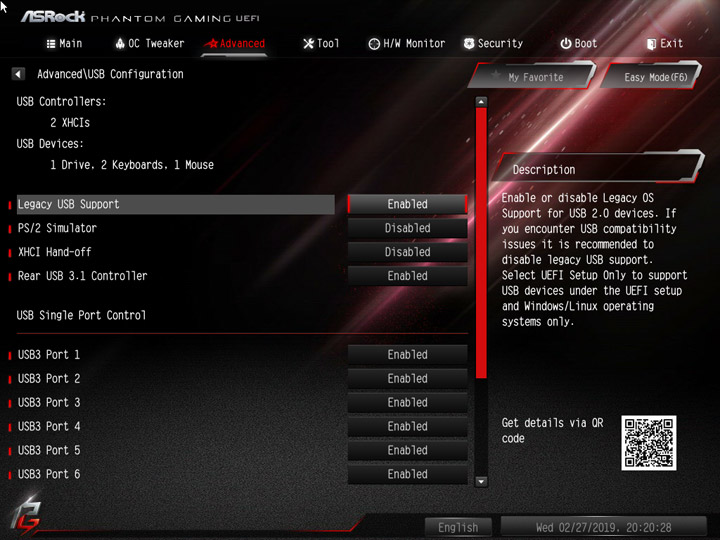

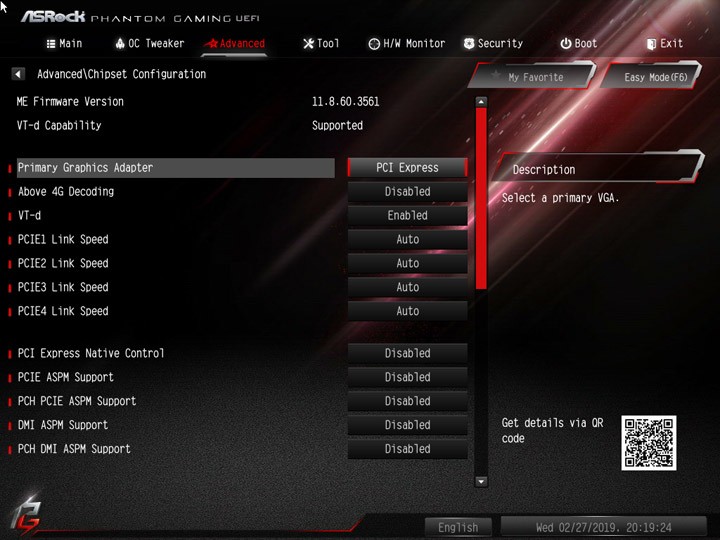

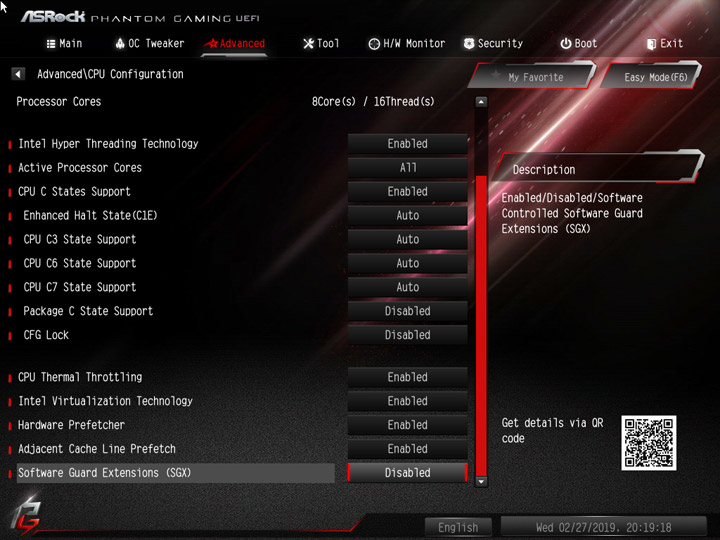

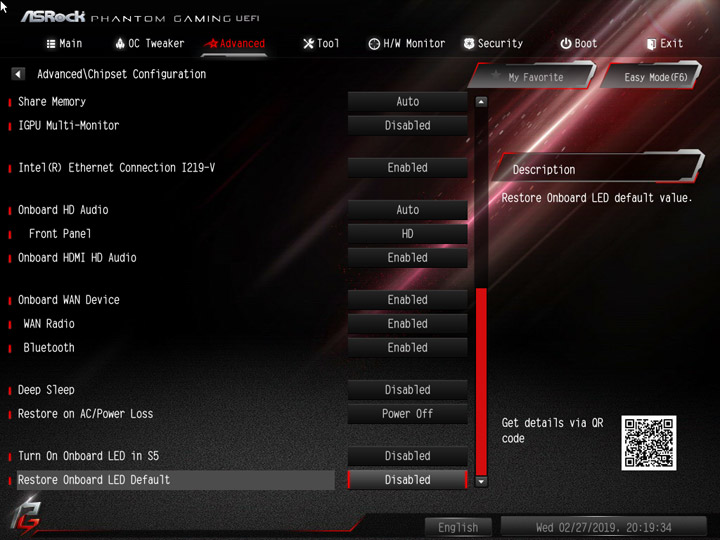

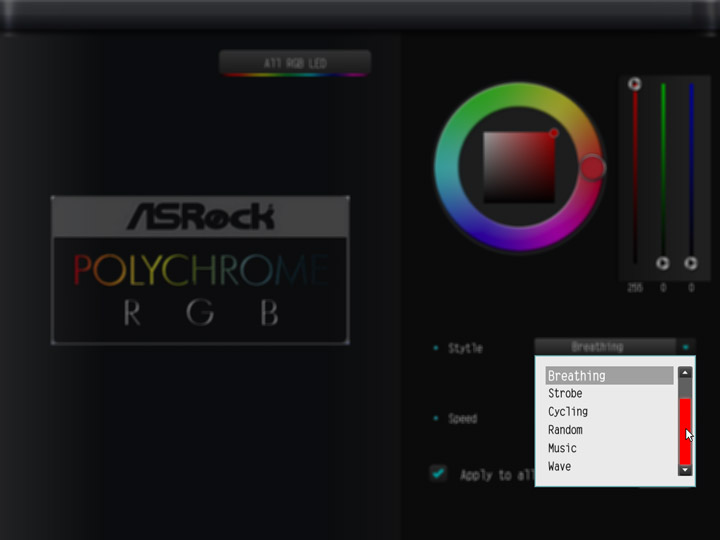

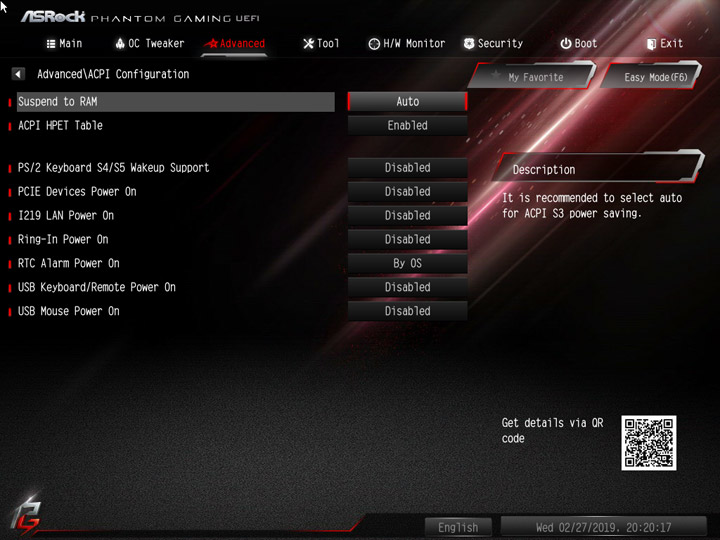

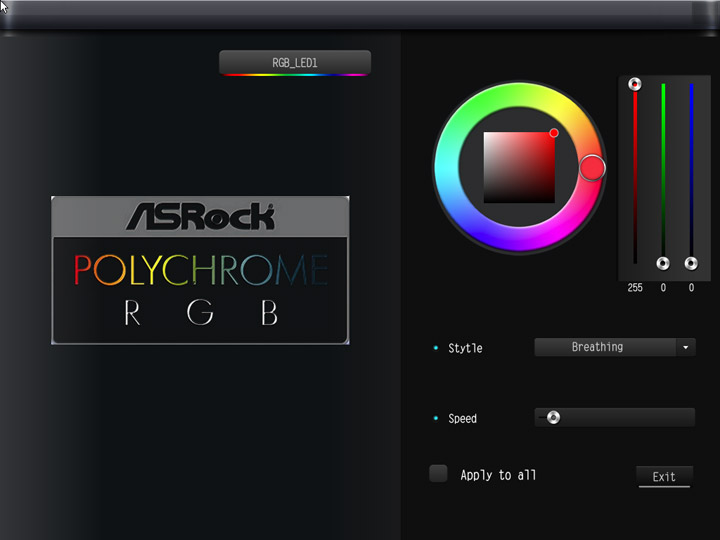

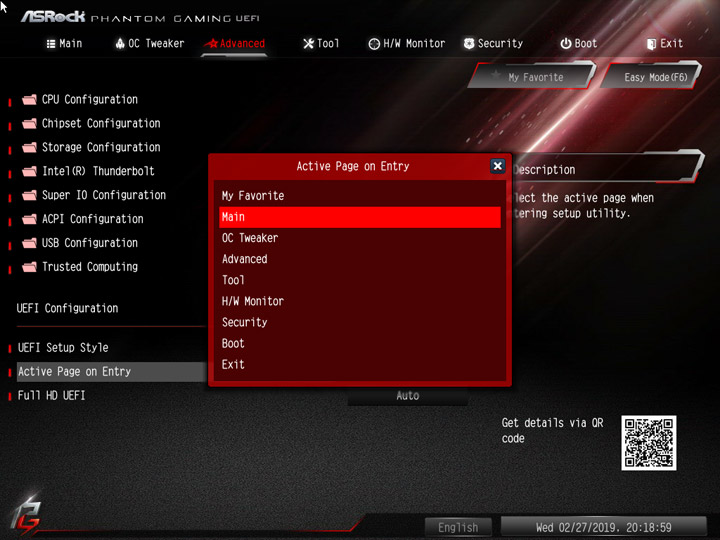

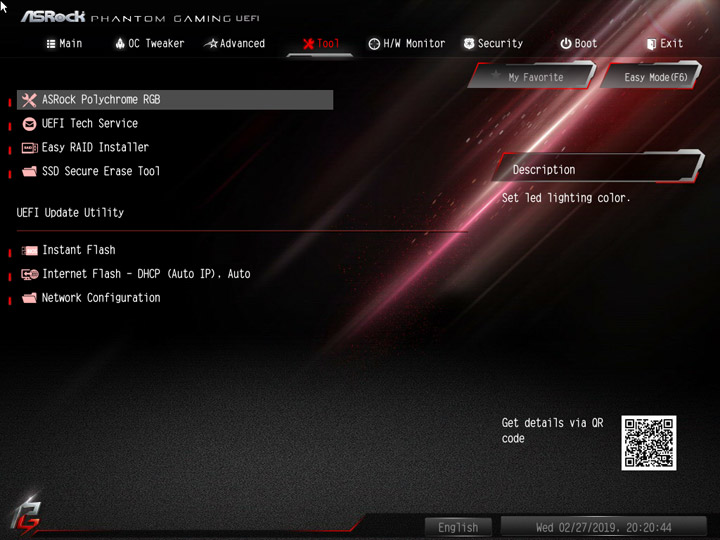

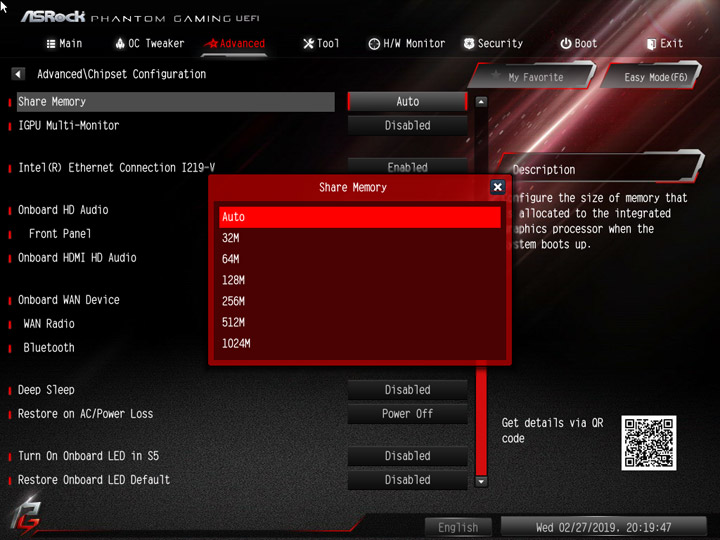

В других разделах, помимо традиционных пунктов, есть меню по настройке режима работы подсветки, мало отличимое от того, что можно увидеть в фирменном ПО для этих же целей.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

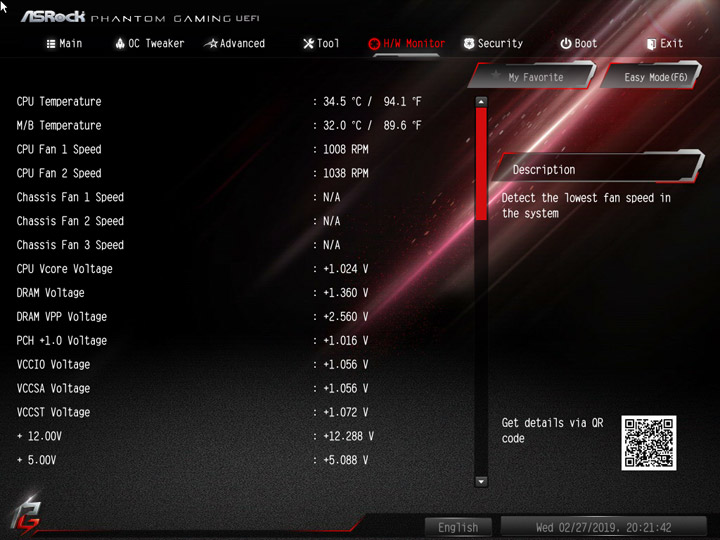

Реализован контроль за всеми ключевыми и рядом вспомогательных системных напряжений, температурных отметок в области наблюдения всего две. Для процессорного охладителя невозможна смена типа управления вентилятором (используется PWM).

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

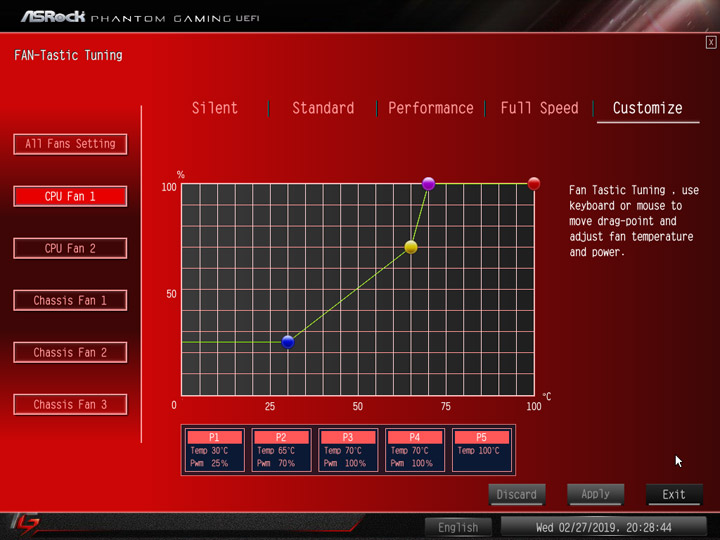

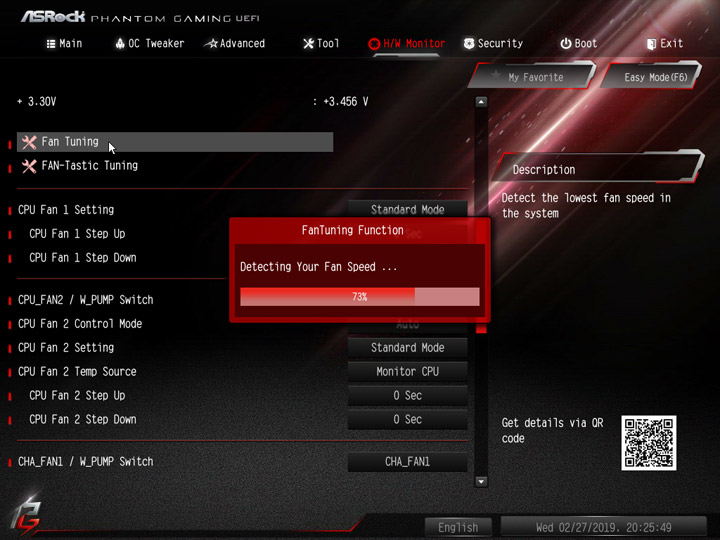

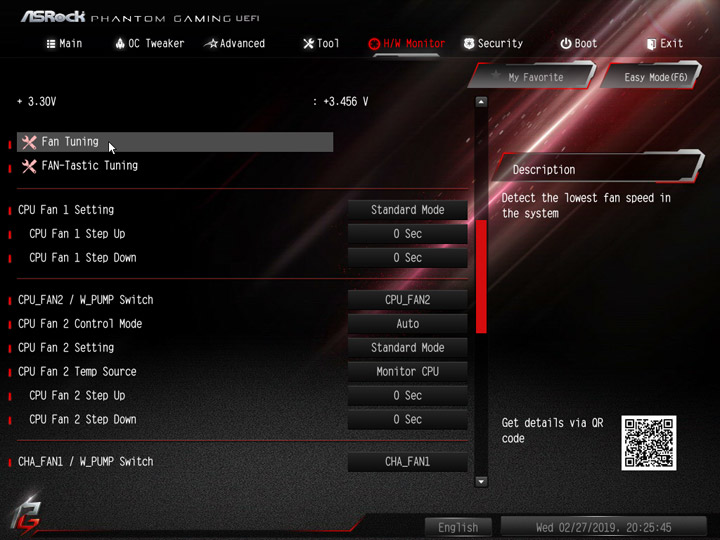

Сценарий Fan Tuning откалибрует устройства, задав нижний рабочий уровень в режиме ручной настройки.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

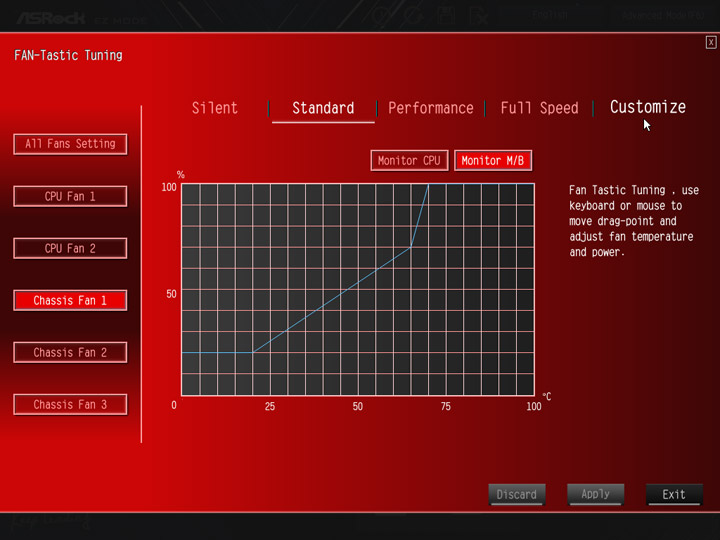

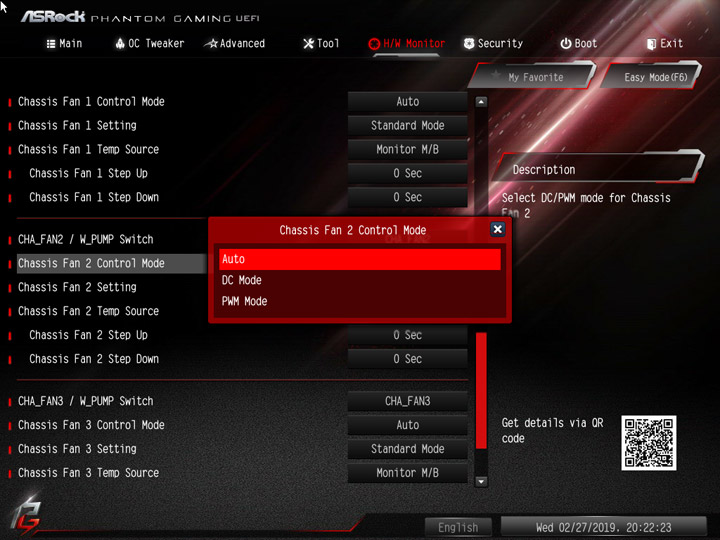

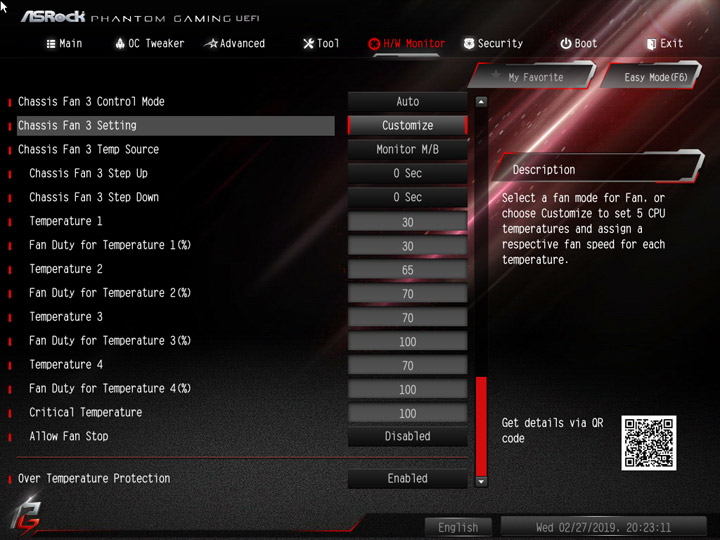

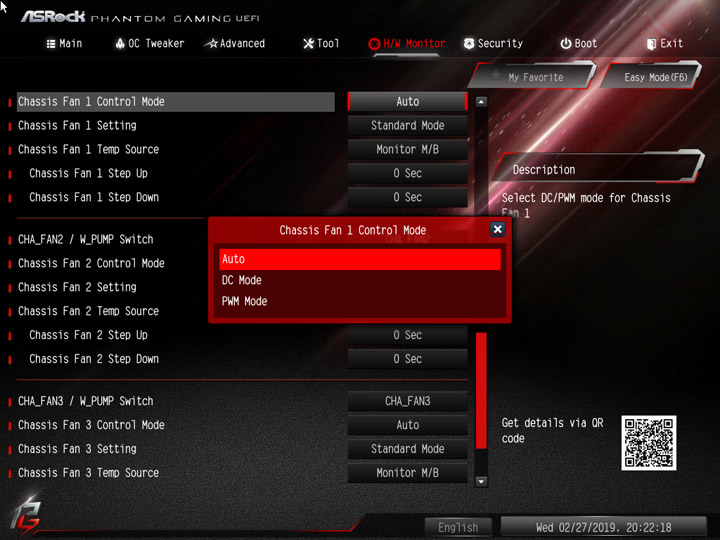

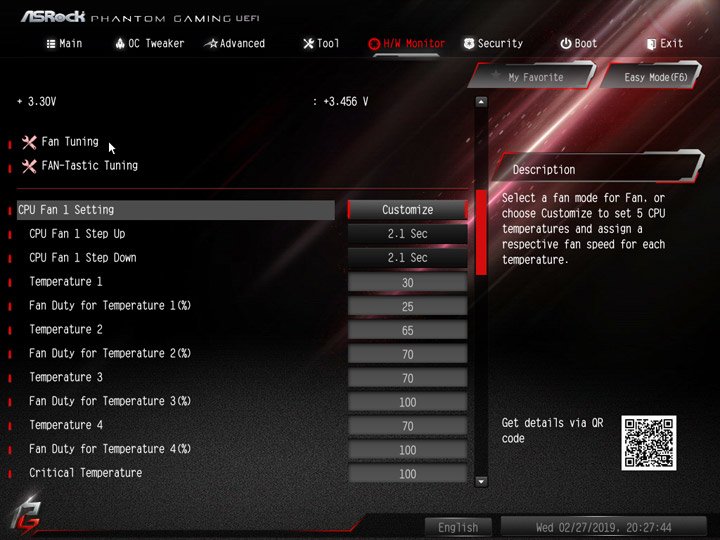

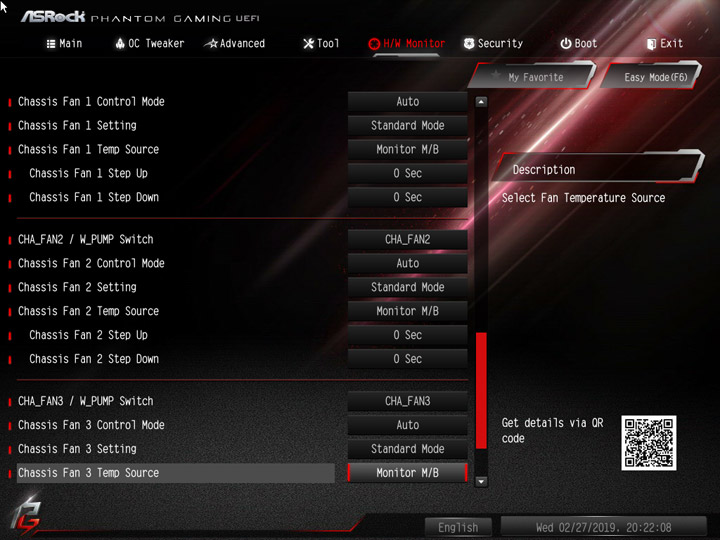

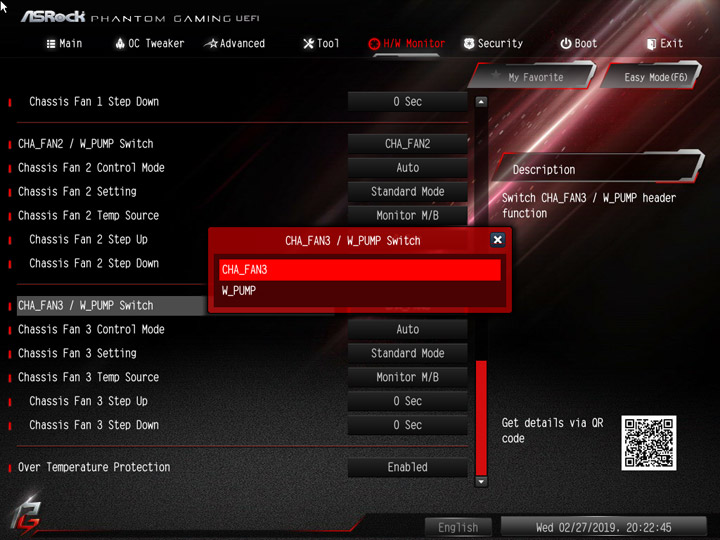

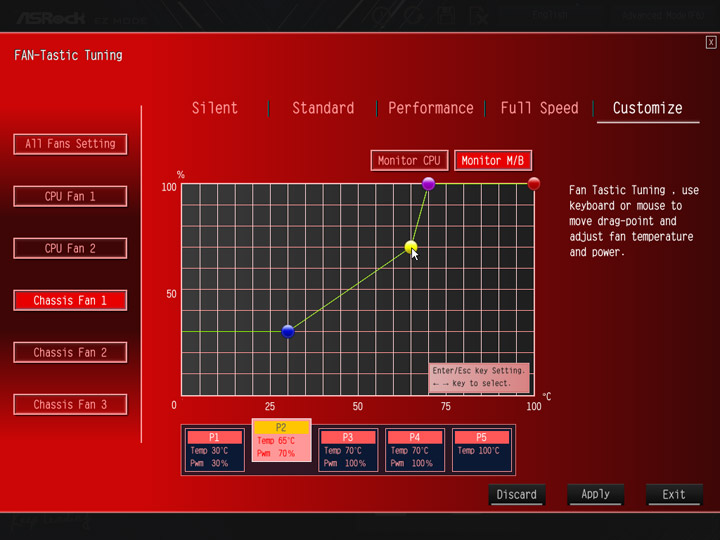

Для остальных, трёх каналов тип управления оборудованием можно указать вручную, но поддерживается и автоматическая установка подходящего варианта. Править составленный сценарий можно как в табличном, так и в интерактивном режимах.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

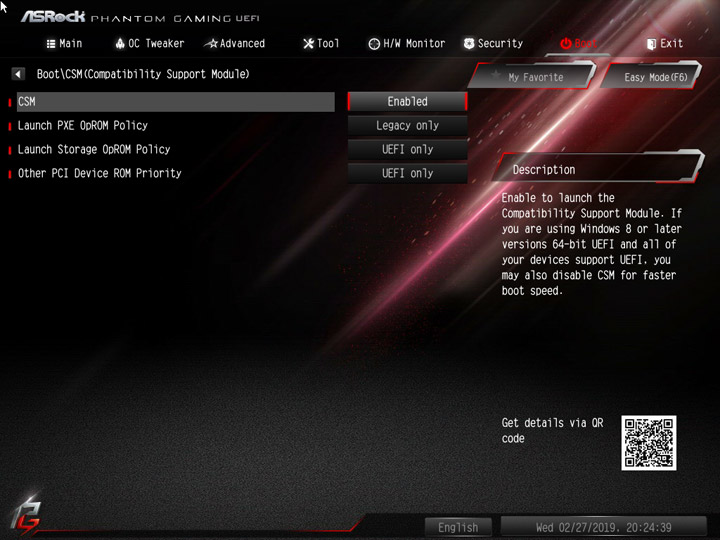

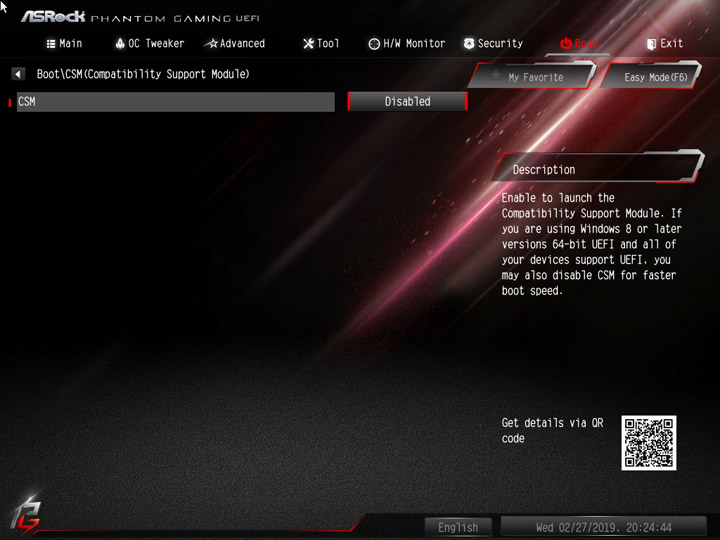

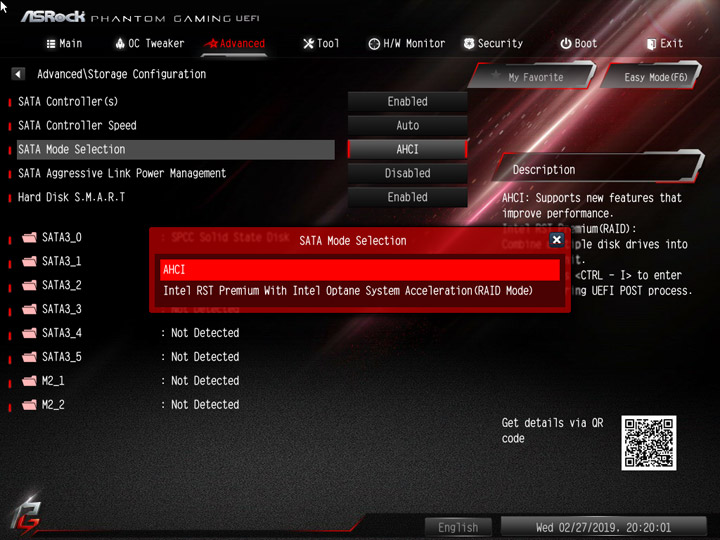

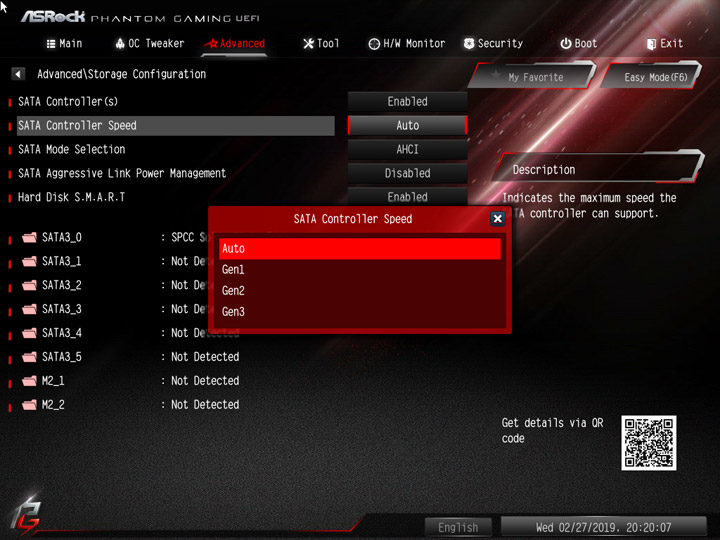

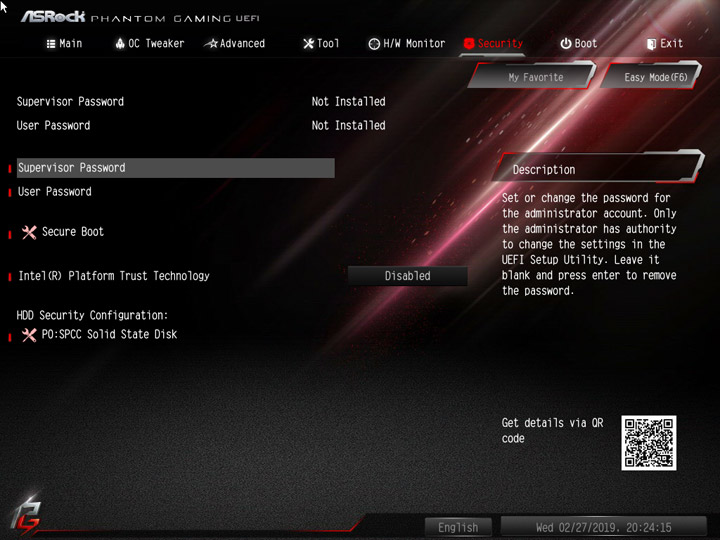

Этап инициализации оборудования быстрый, но для корректировки в наличии есть ряд пунктов меню, как и всегда.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

Комплектное ПО

Несмотря на игровой статус, особых бонусов среди перечня комплектного ПО нет. Акцентировать внимание можно лишь на поддержке DTS connect и наличии XFast LAN.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI, Windows 7 USB Patcher)
Сетевое XFast LAN

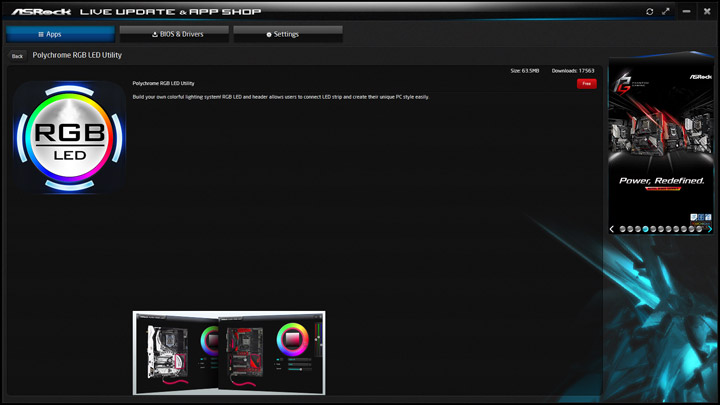

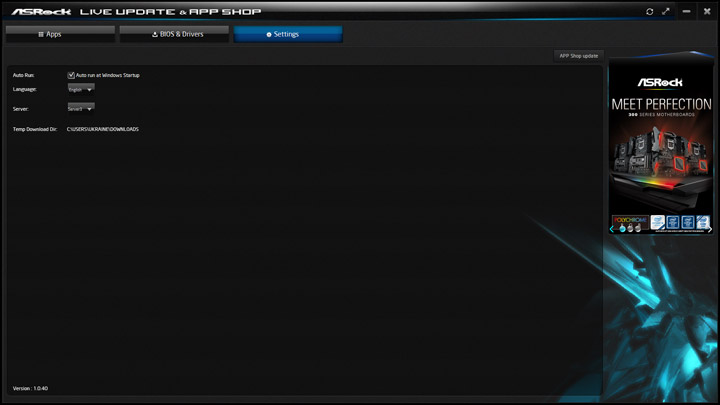

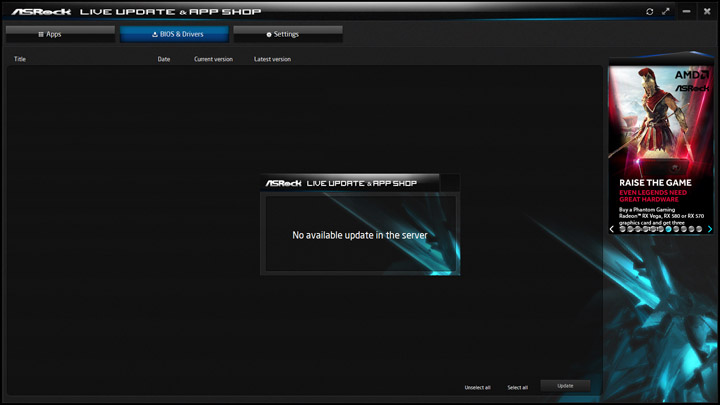

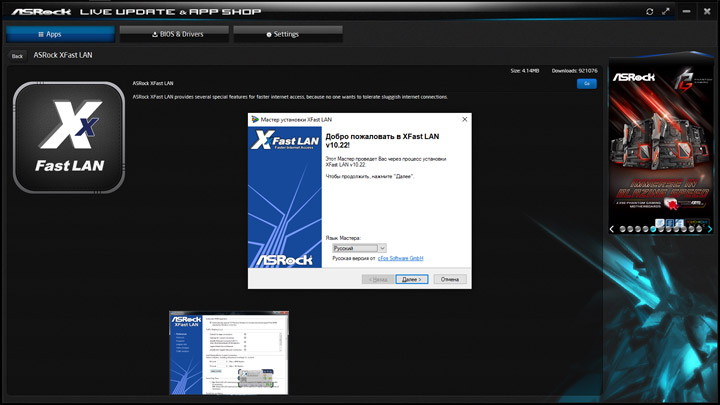

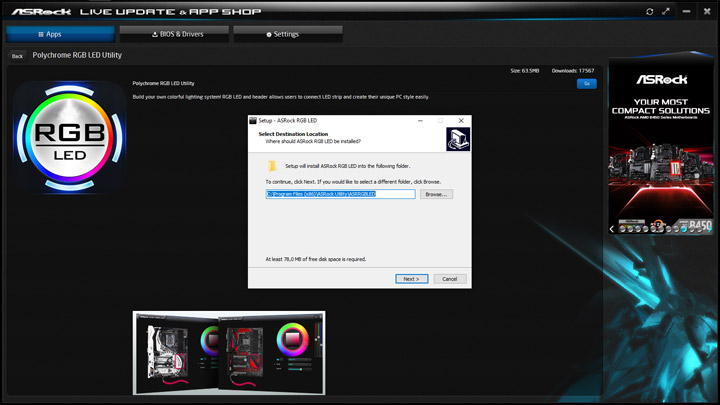

Комплекс по поиску и установке обновлений для драйверов и программ называется APP Shop. В нём не было упоминания про фирменную, главную утилиту — Phantom Gaming Tuning, возможно тому виной новый статус платы на рынке. Пользоваться пришлось страницей поддержки продукта в Сети, в остальном замечаний у меня не возникло.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

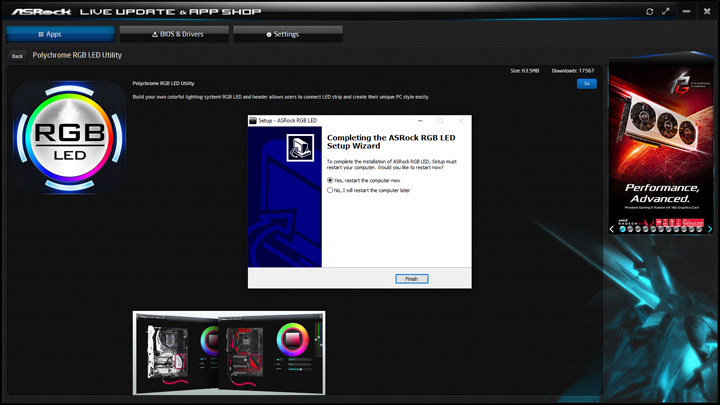

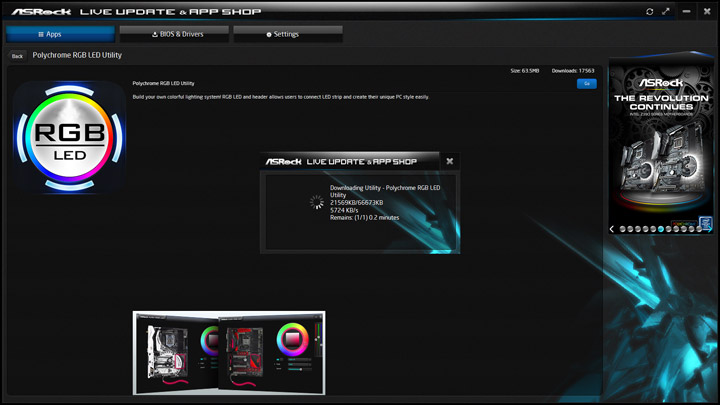

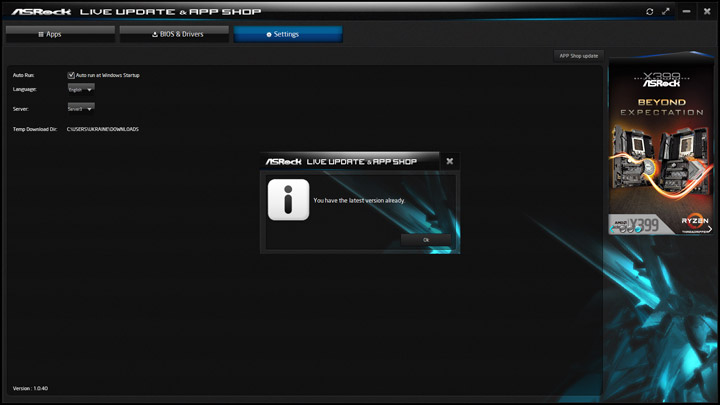

Скорость загрузки была высокой, инсталляция загруженных программ завершилась успешно.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

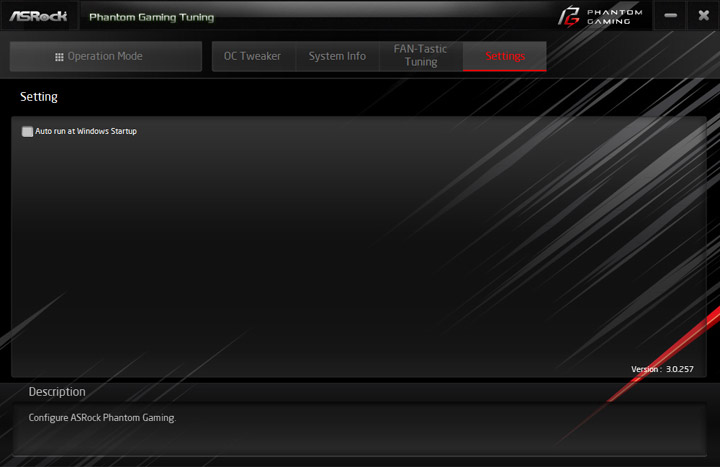

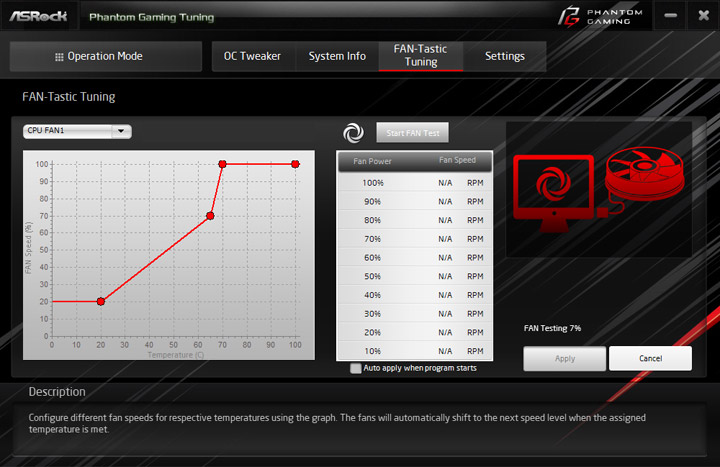

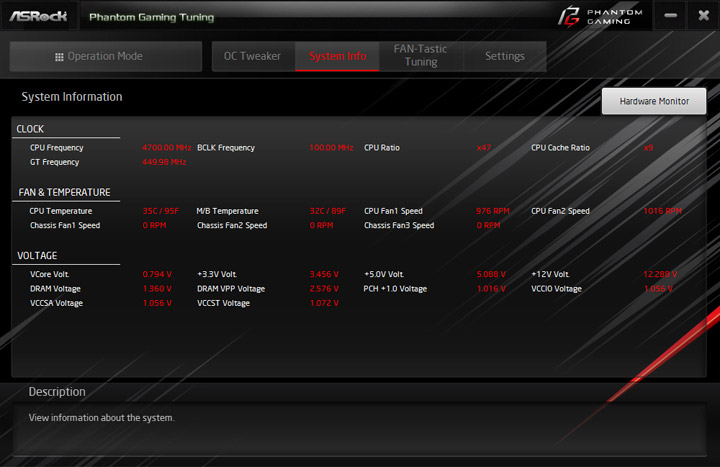

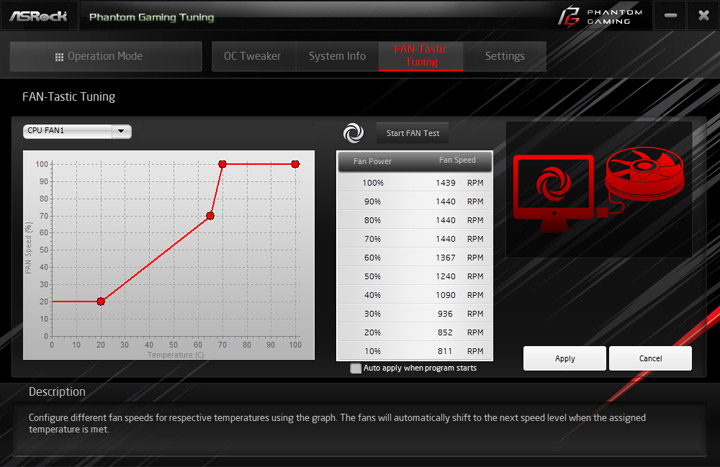

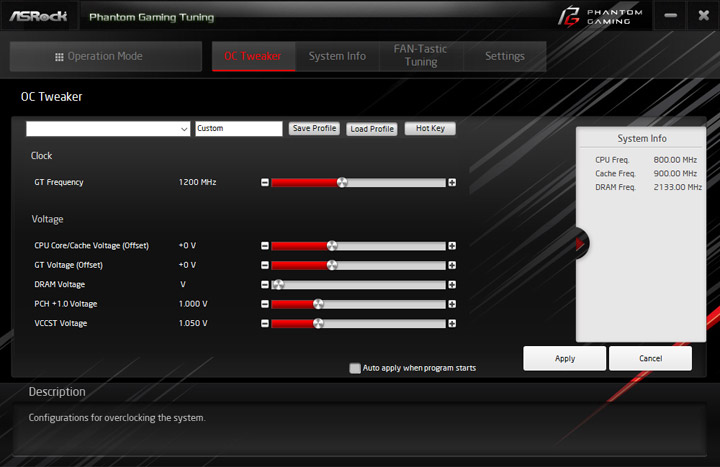

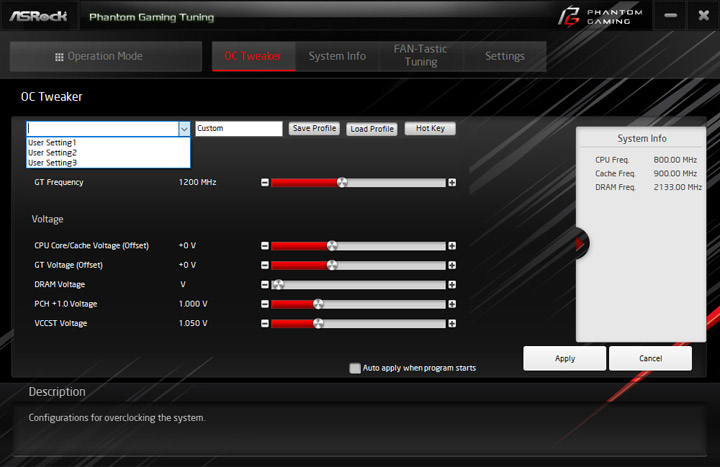

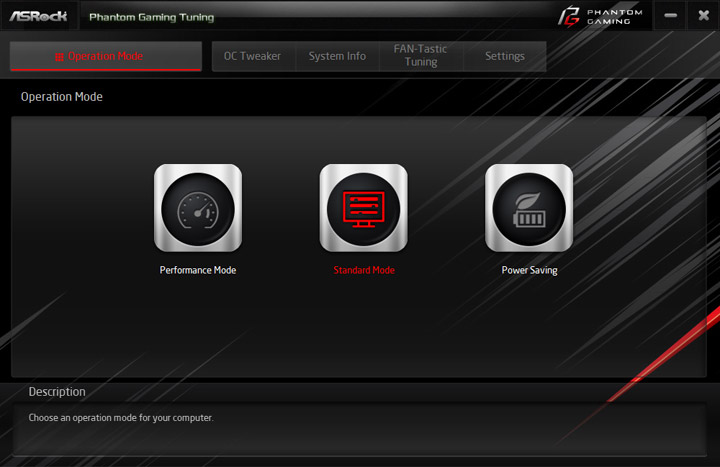

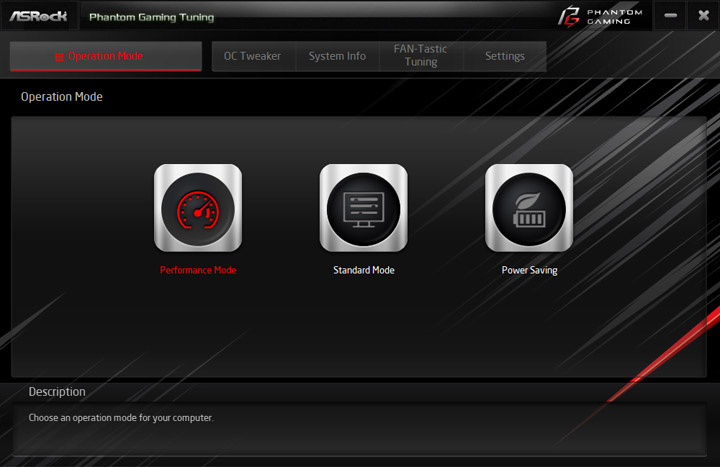

Phantom Gaming Tuning не предоставит ничего сверх имеющегося в UEFI. Профили быстродействия являют собой механизмы из Энергопитания Windows. Зато можно откалибровать охладители, занявшись подстройкой их работы в среде операционной системы (изменения будут актуальны лишь при активной программе), кроме того, реализован модуль по наблюдению за актуальными значениями системных переменных, отображалось всё в корректном виде.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

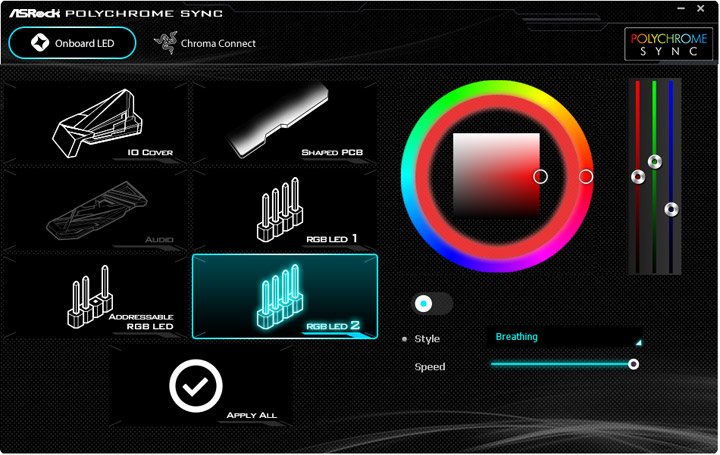

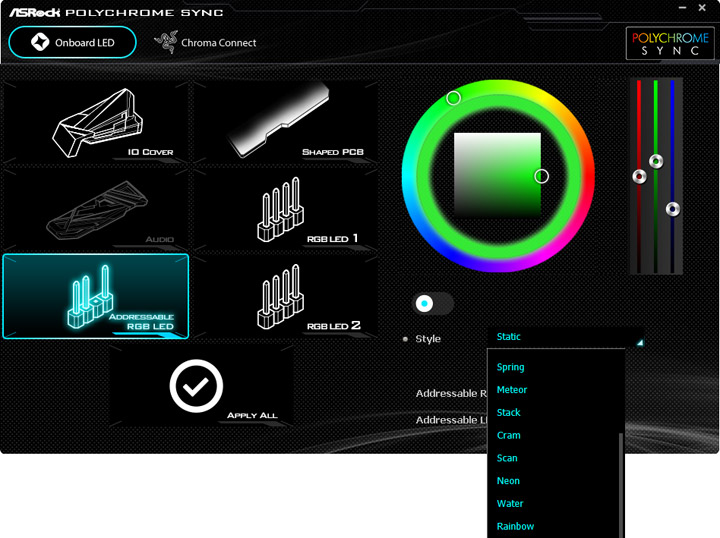

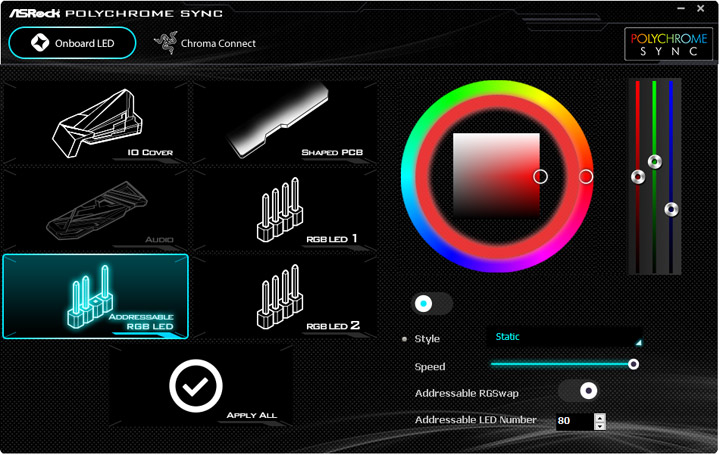

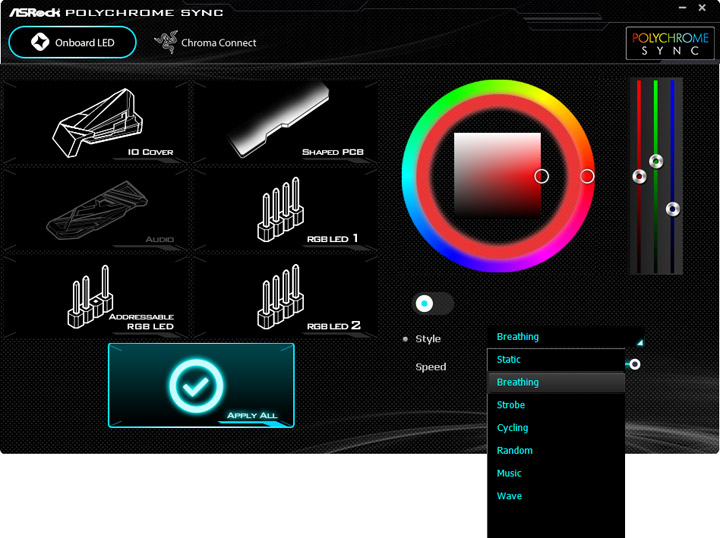

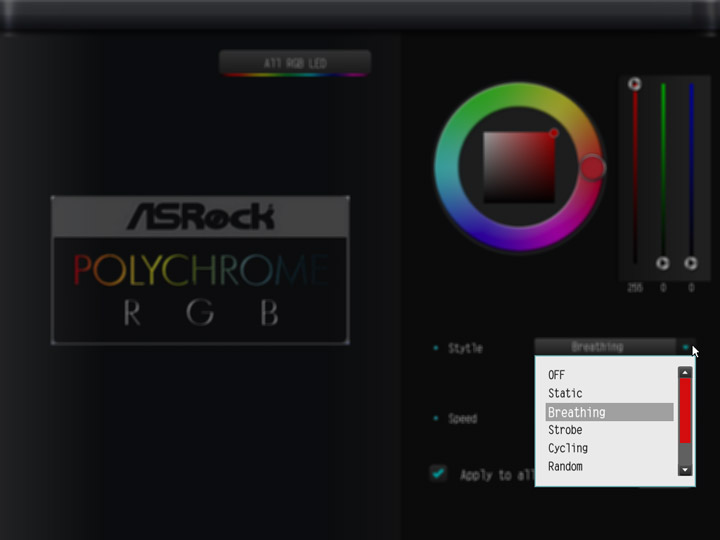

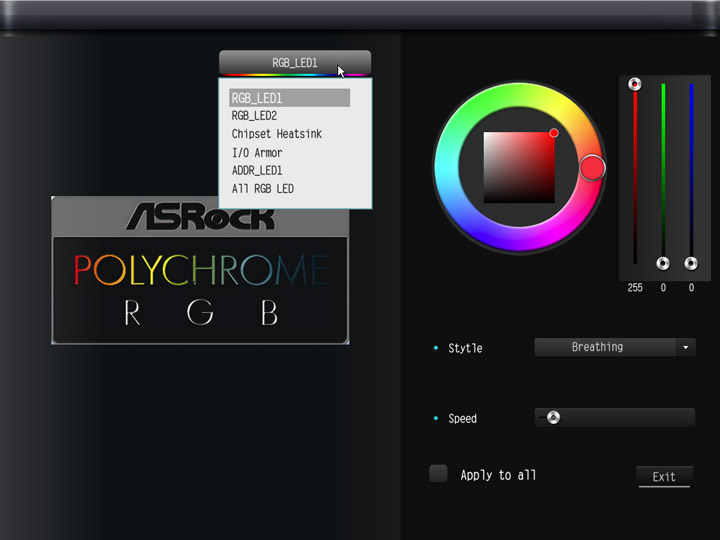

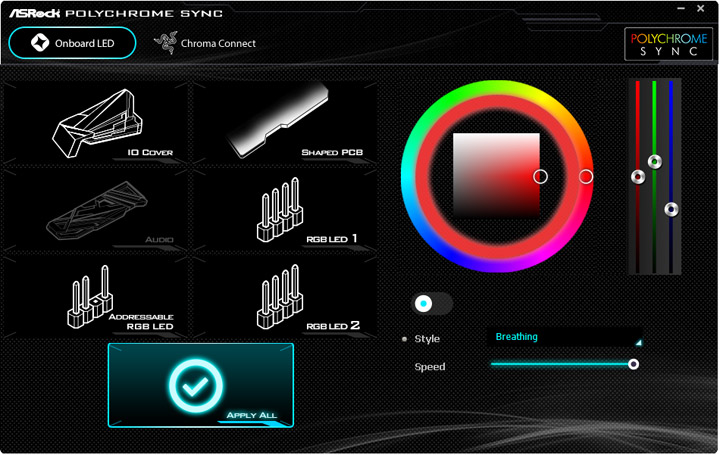

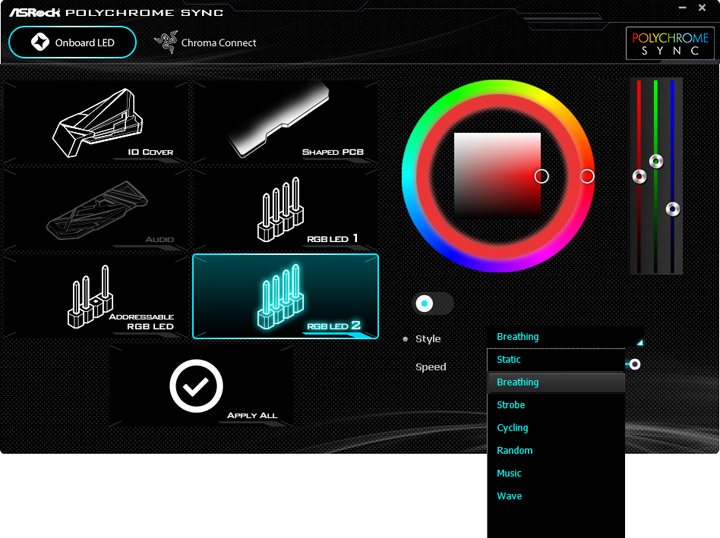

В среде по управлению подсветкой происходит разделение по зонам влияния. Общий подход к схеме работы всех светодиодов сузит выбор сценариев. Наибольшее их число — для адресных устройств (заготовлен для одной из контактных площадок). Наконец, компания определилась с названием — Polychrome RGB (или SYNC?).

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

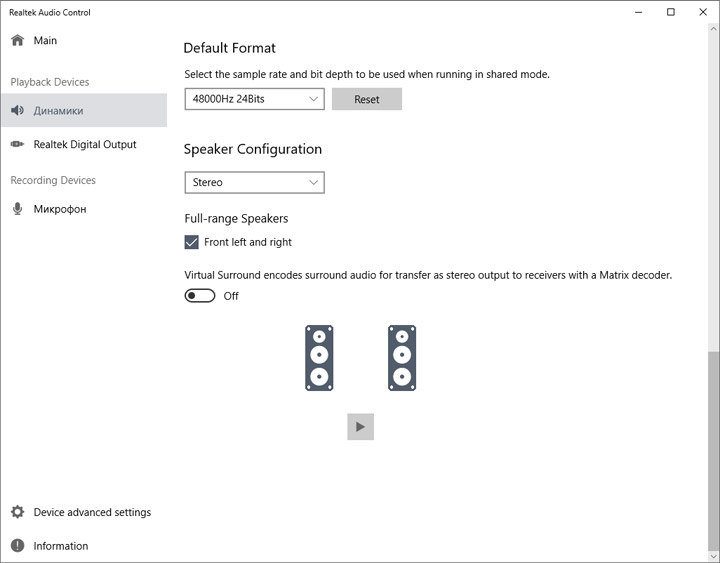

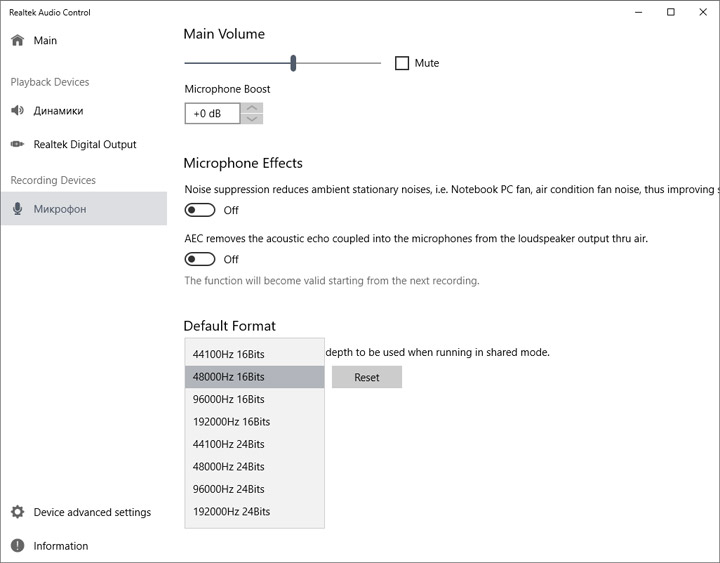

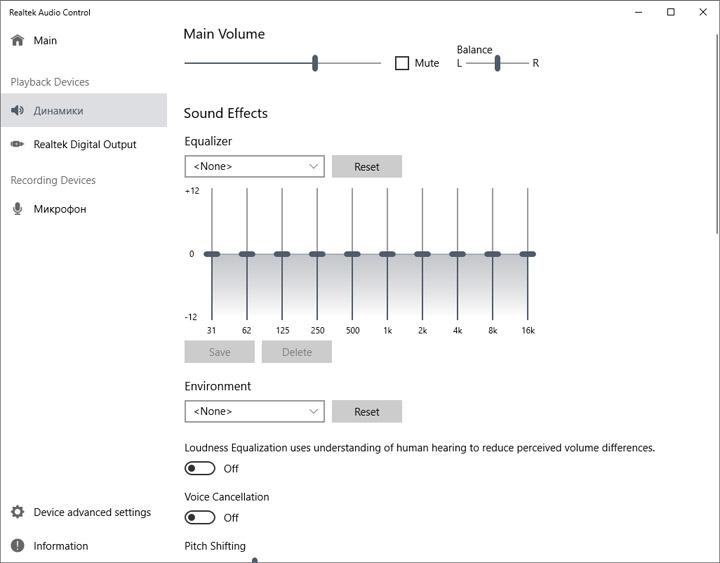

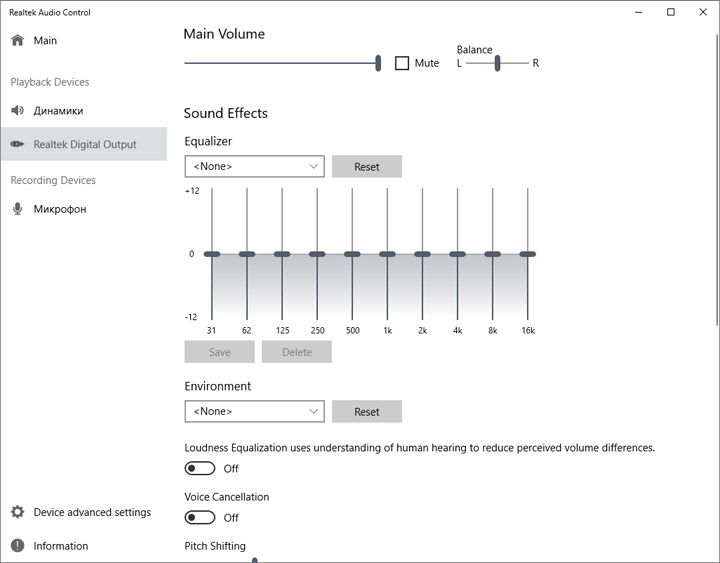

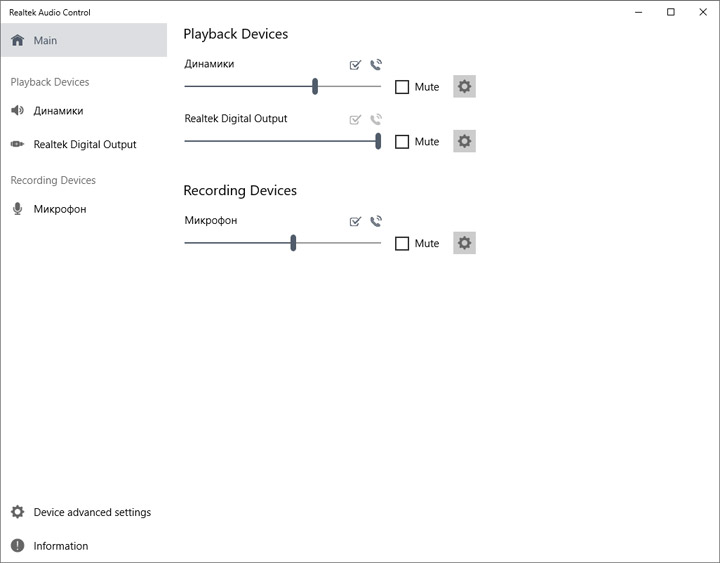

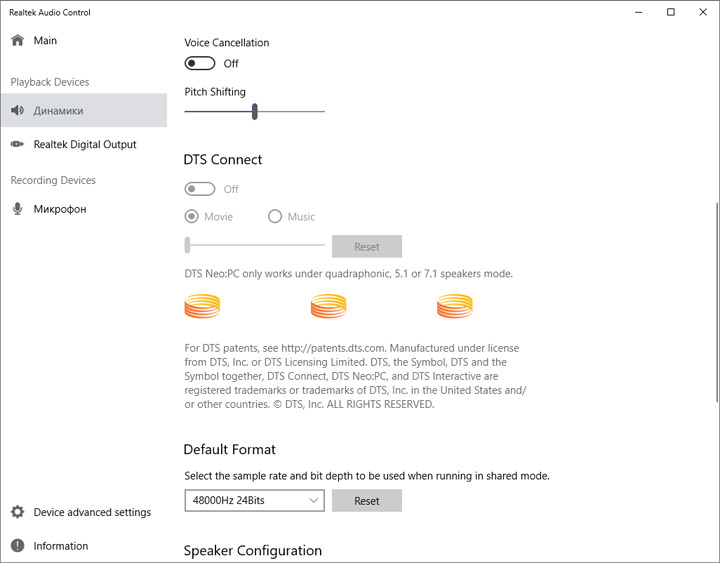

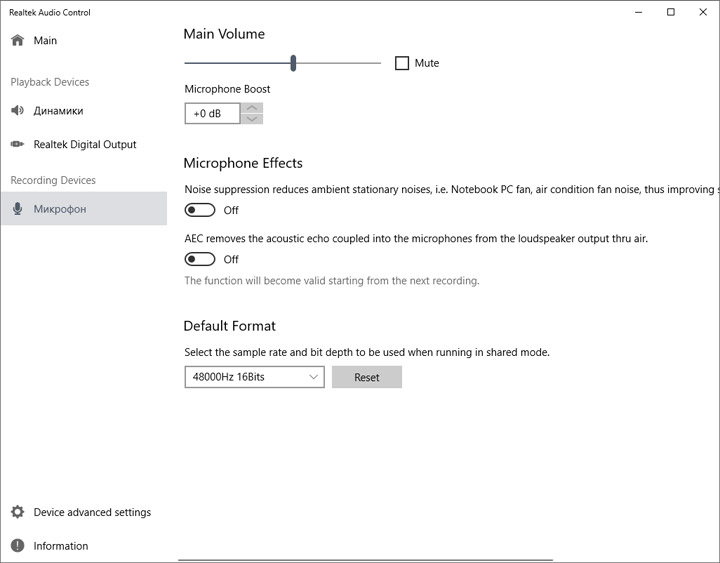

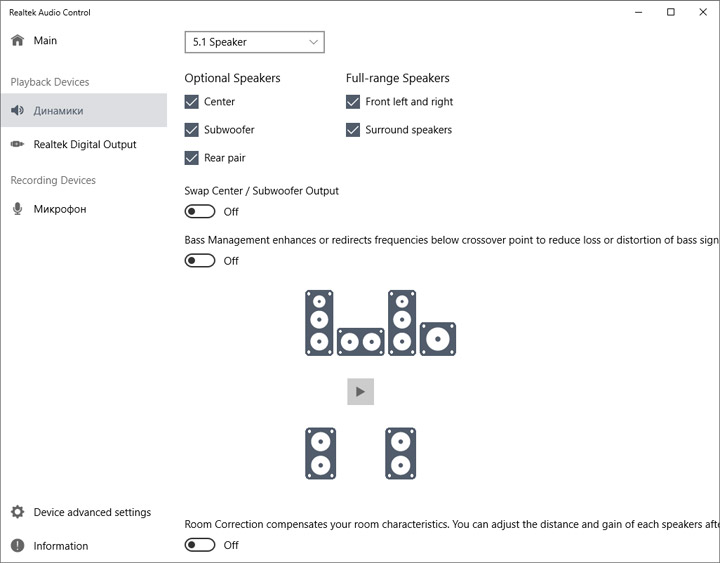

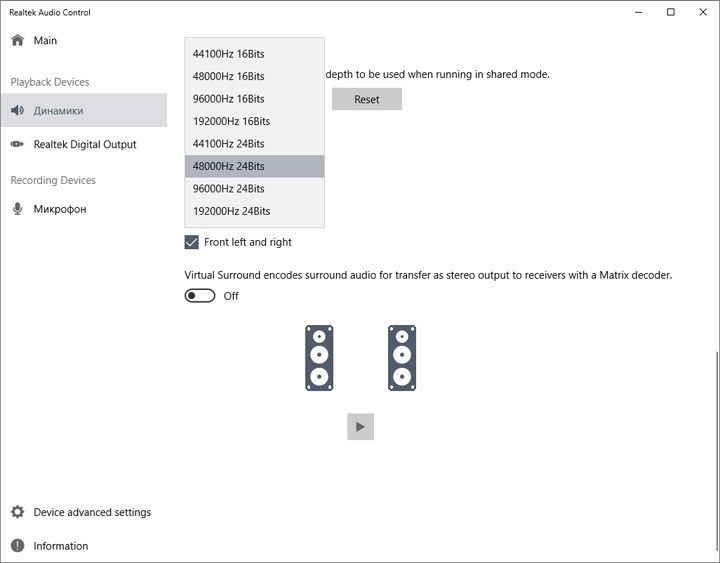

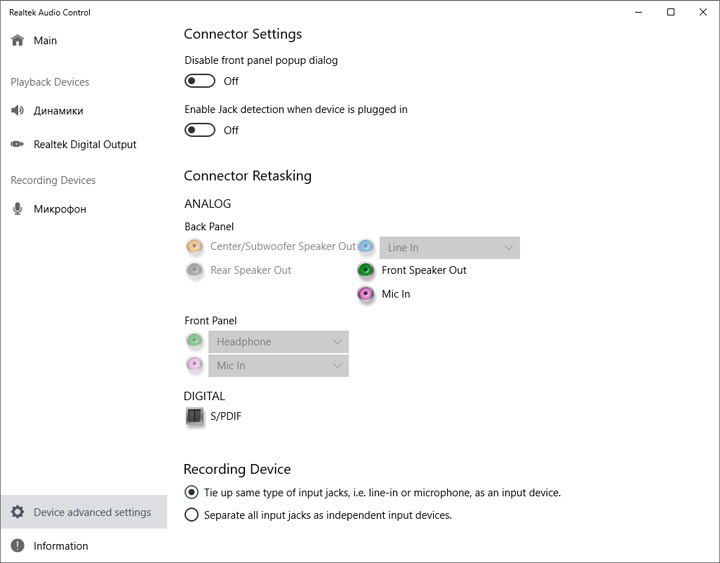

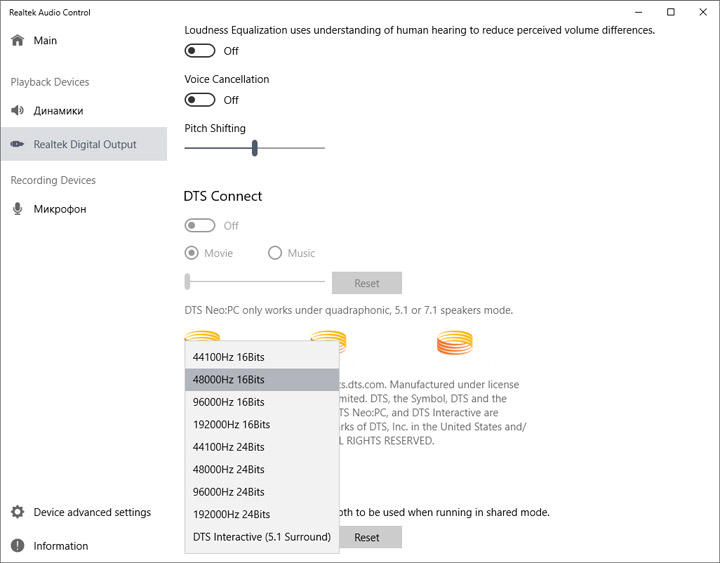

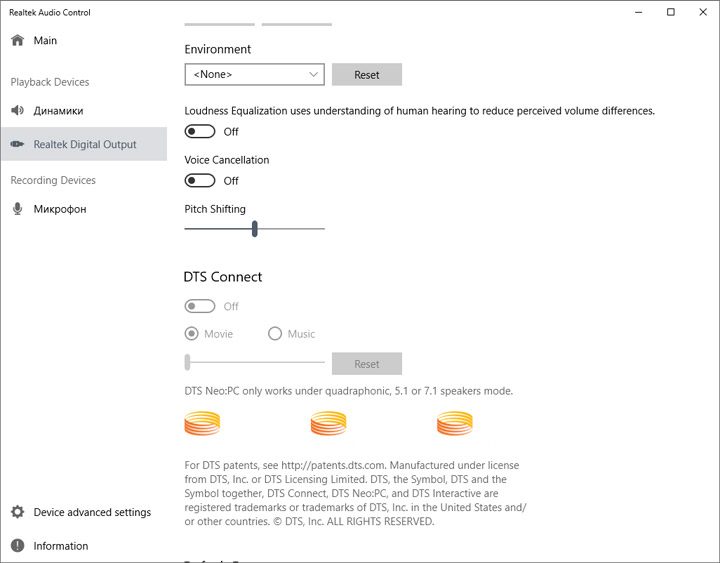

Управление звучанием будет проходить при содействии фирменной оболочки от Realtek. Для пользователей наушников здесь нет ничего из того, что способны предложить более маститые кодеки (и платы, где те были использованы). Отсутствуют: управление предусилением сигнала, выбор тип подключенного оборудования. Есть набор из фирменных эффектов, включая предустановки эквалайзера и окружающей обстановки, для усиления погружения придётся использовать их. Очевиден уклон в сторону многоканальных конфигураций, ведь дополнение DTS connect рассчитано прежде всего для владельцев подобных акустических систем. Хвалить формируемых звук в наушниках потому не приходится. Уклон сделан в сторону аналитичности сцены. Явно сказывается отсутствие мощности в диапазоне НЧ, из-за чего нет ощущение формы, инструменты звучат не выразительно, пресно, буквально обозначены. Явных проблем в СЧ нет, вокал заметно превалирует над остальным оборудованием, для ВЧ характерно отсутствие ревербераций, из-за чего нет точности в создании сцены, можно лишь говорить про слышимость созданных звуков, но они быстро теряются в пространстве.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4

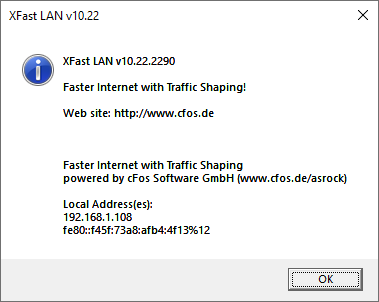

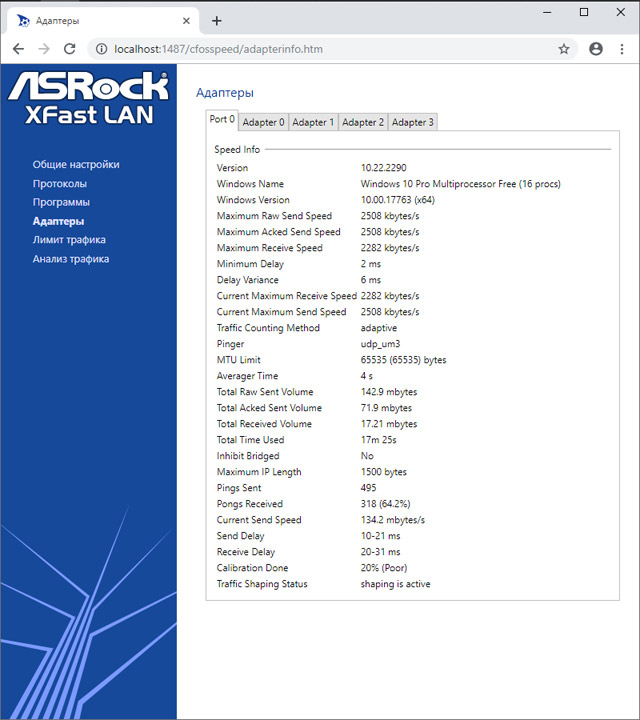

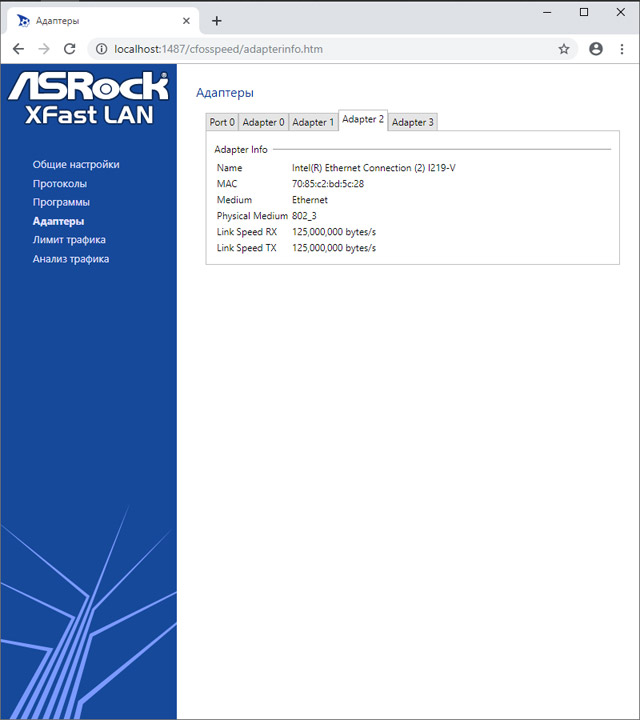

С функционированием управляющей трафиком и приоритетом среди сетевых подключений XFast LAN, иными словами, cFosSpeed, проблем не было.

ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4ASRock B365 Phantom Gaming 4
