Обзор материнской платы ASRock Z390 Phantom Gaming-ITX/ac. Укрепляя позиции

Возможности UEFI

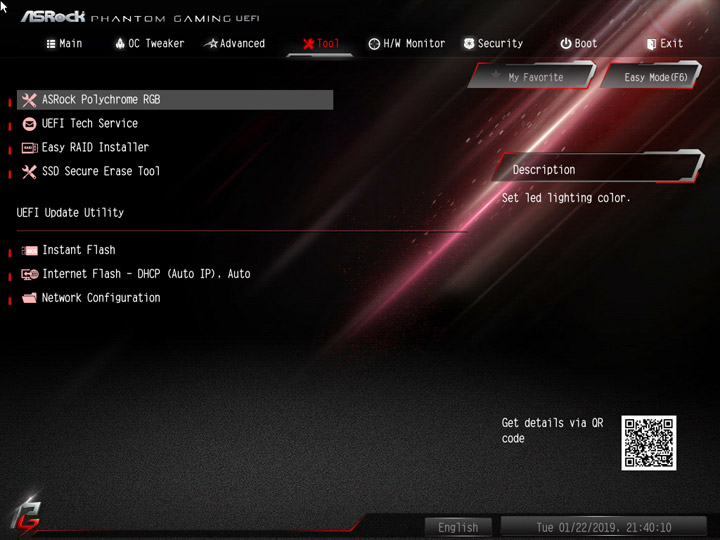

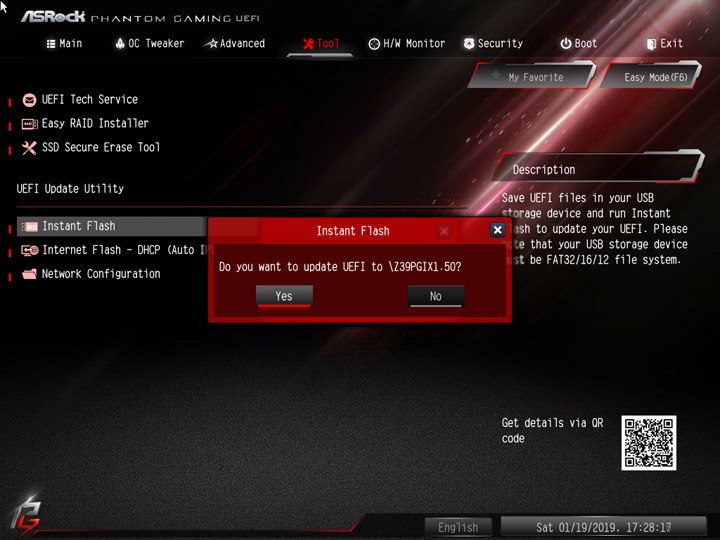

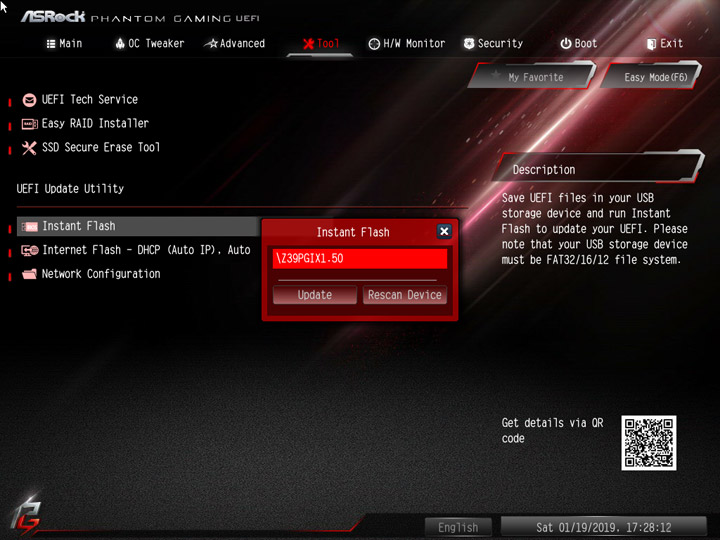

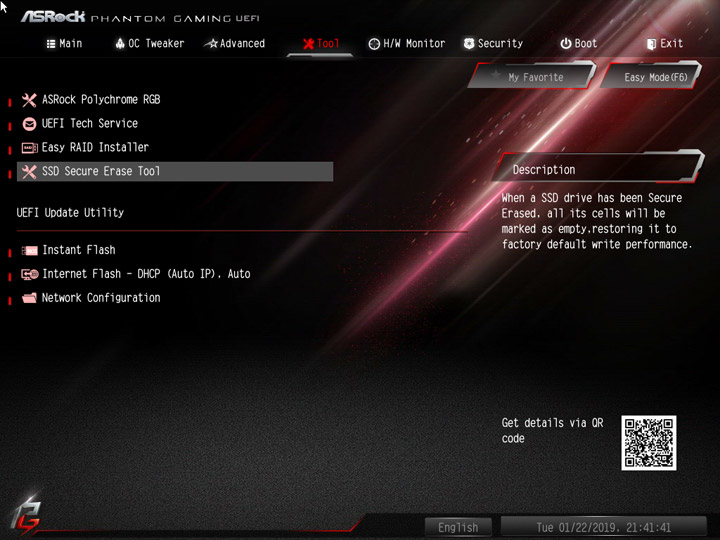

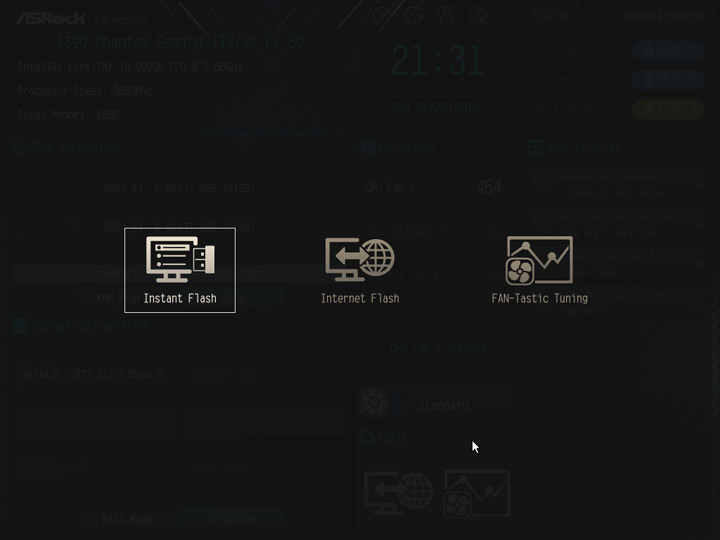

Не было проблем с обновлением прошивки при использовании фирменного механизма Instant Flash.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

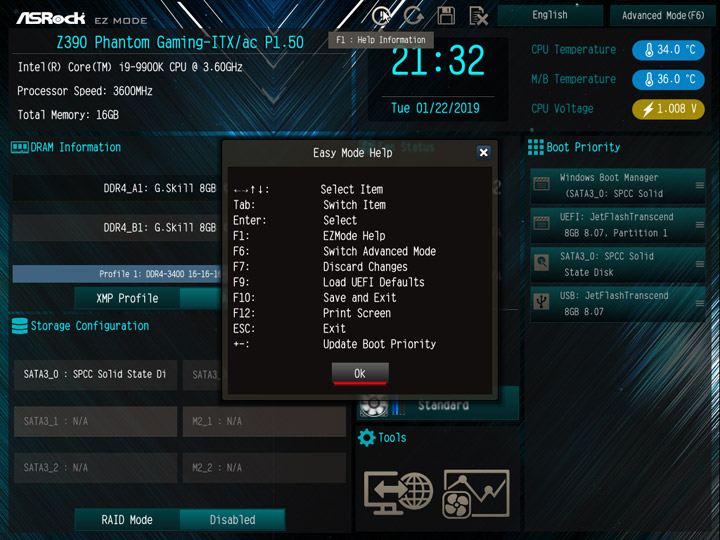

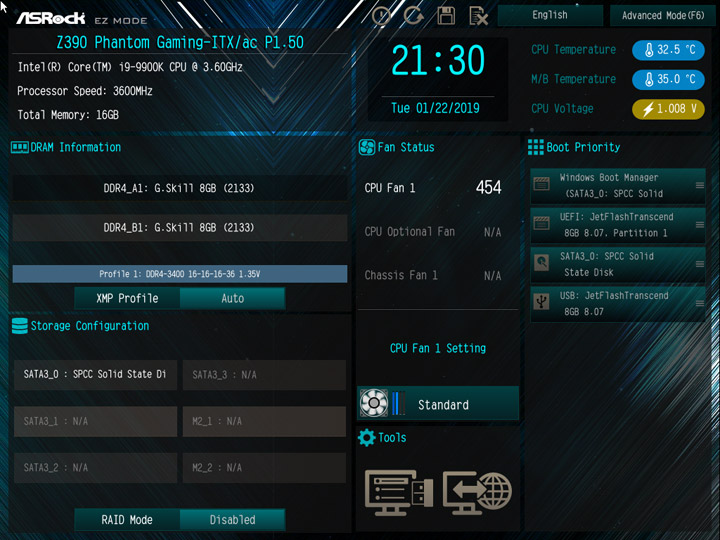

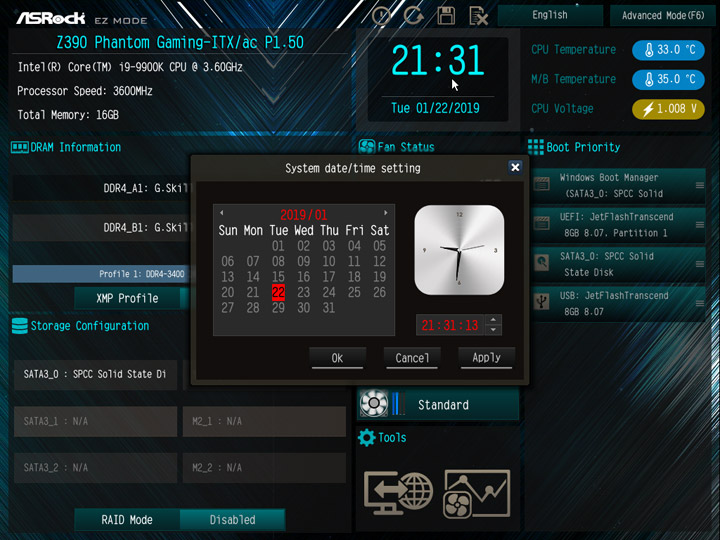

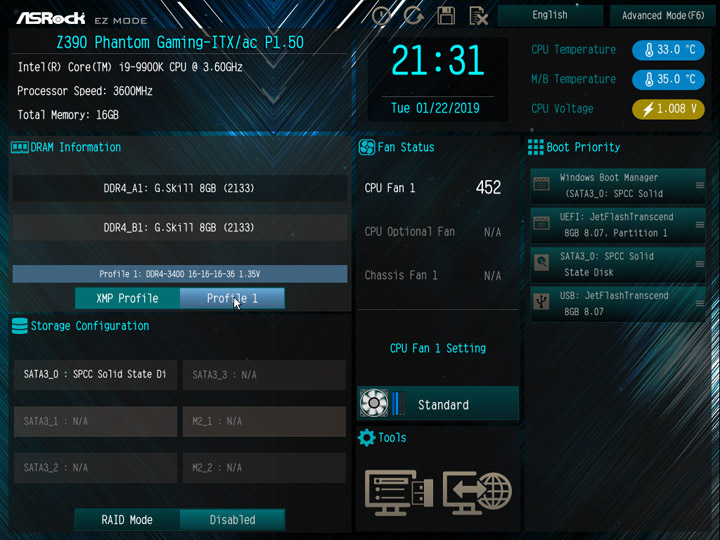

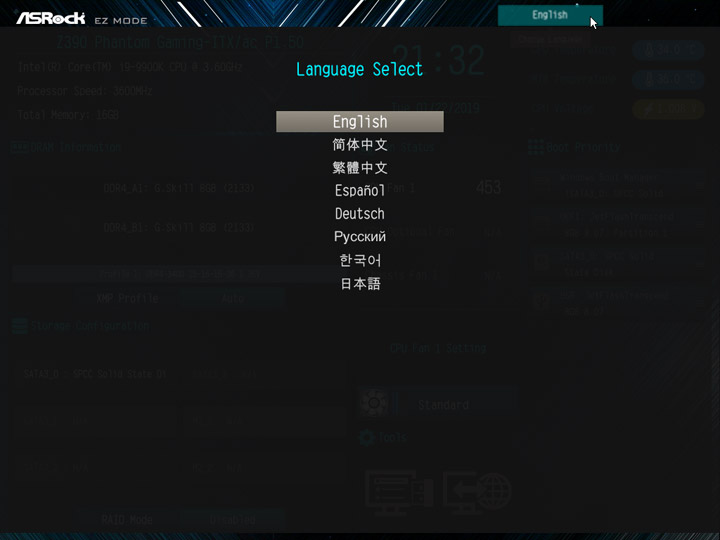

Оболочка Ez Mode вида не поменяла, возможности — те же. Установка даты, времени, активация XMP, выбор локализации, быстрый доступ к инструментам ASRock, модификация списка загрузочных устройств.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

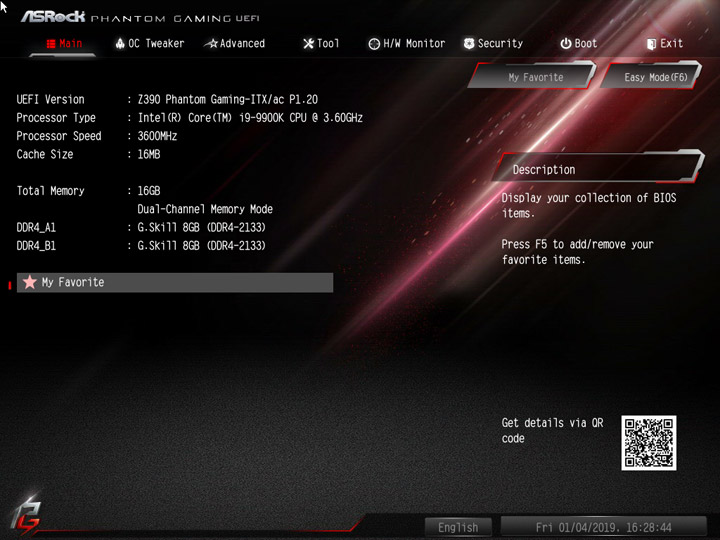

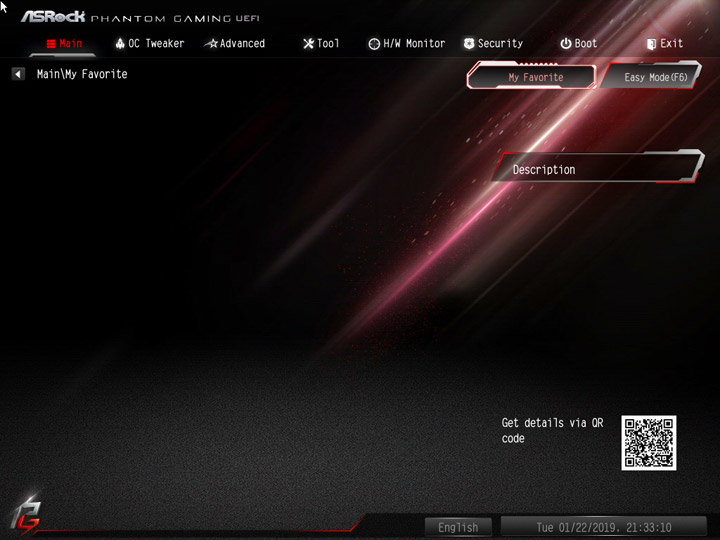

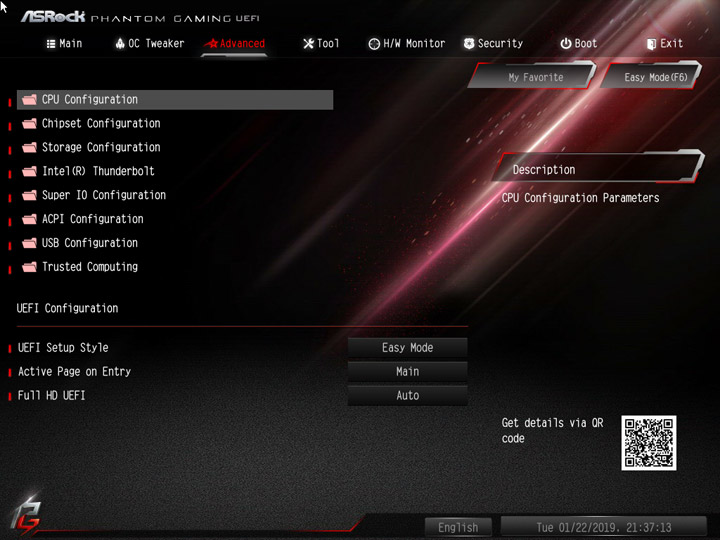

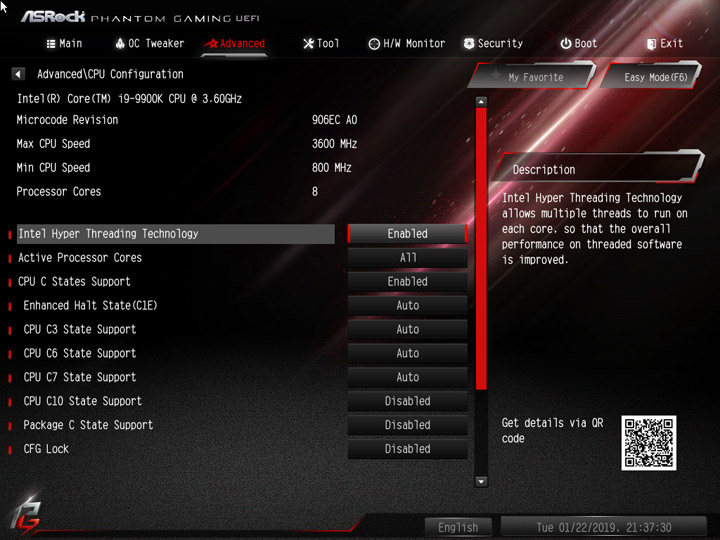

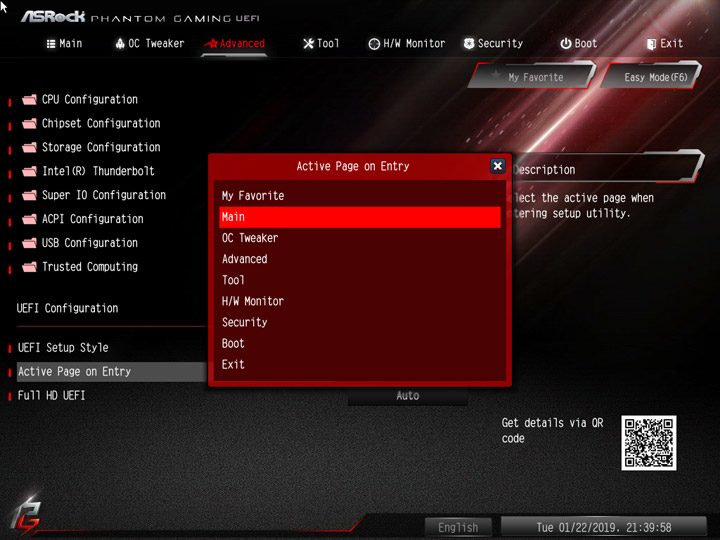

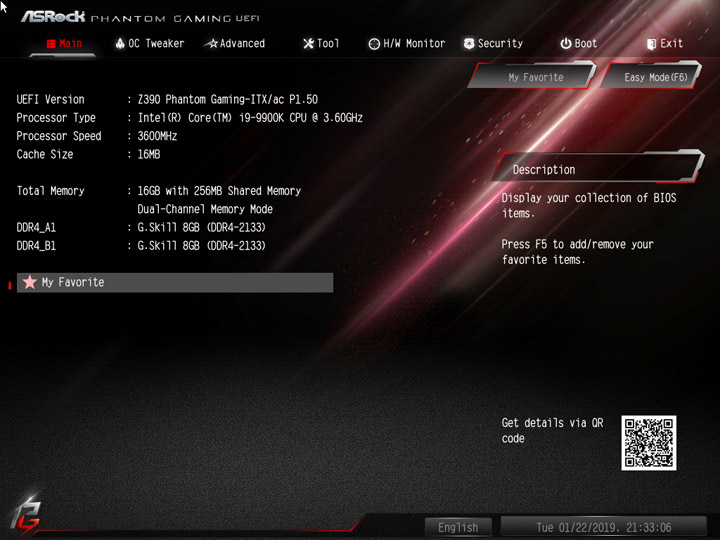

На главной странице расширенного режима работы с настройками заготовлен раздел My Favorite, где можно будет собрать список избранных пунктов для ускоренного доступа к ним.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

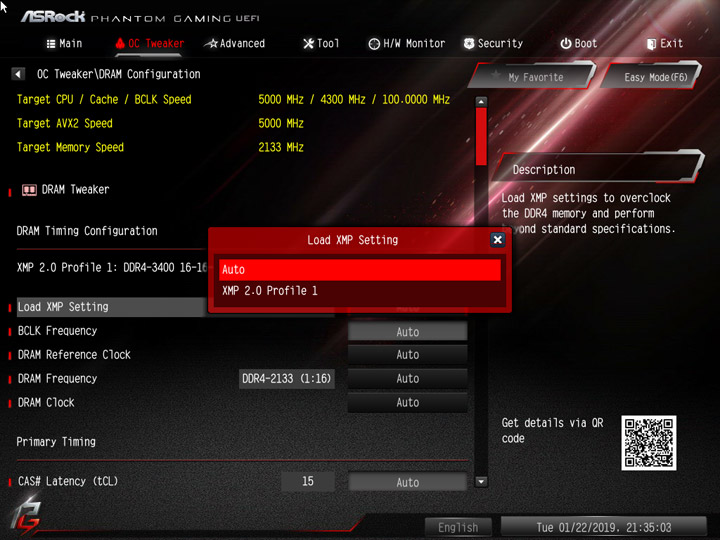

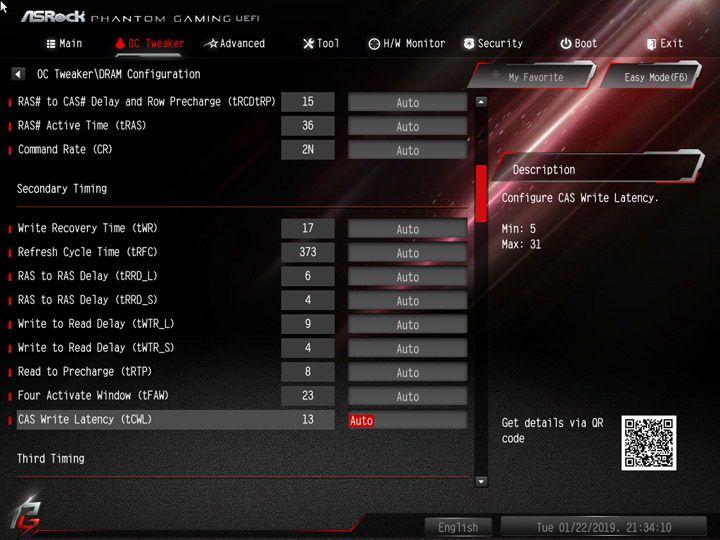

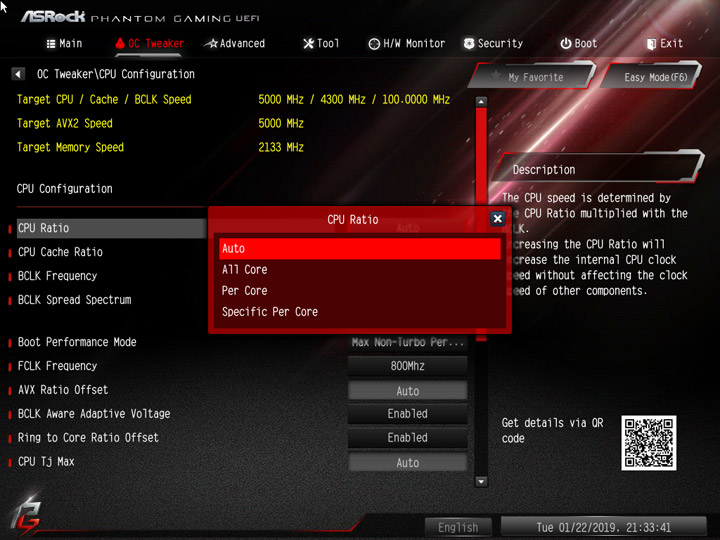

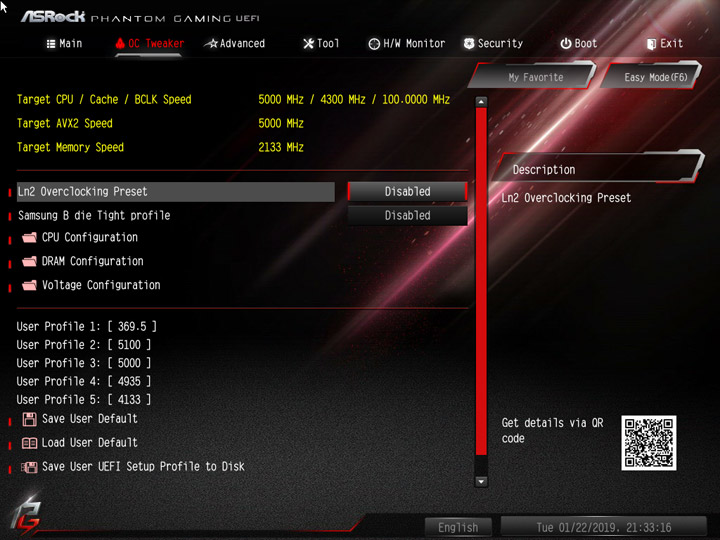

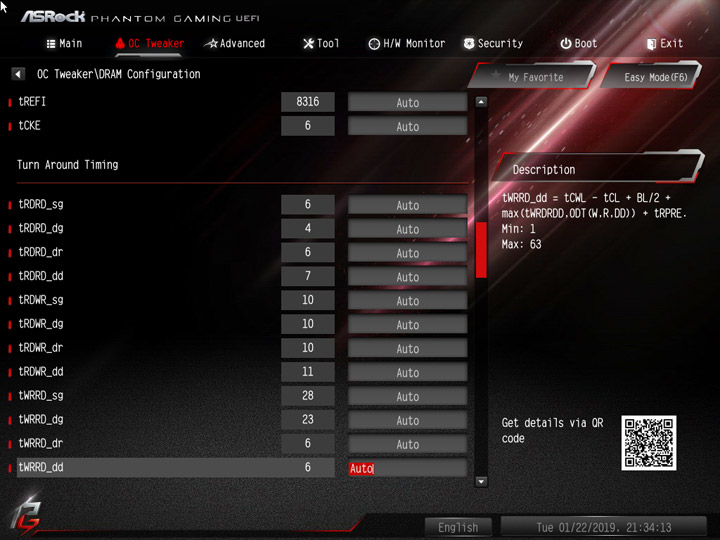

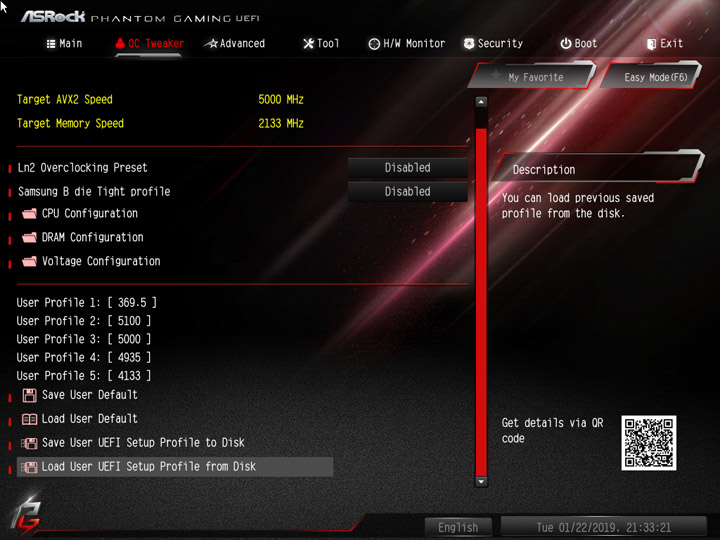

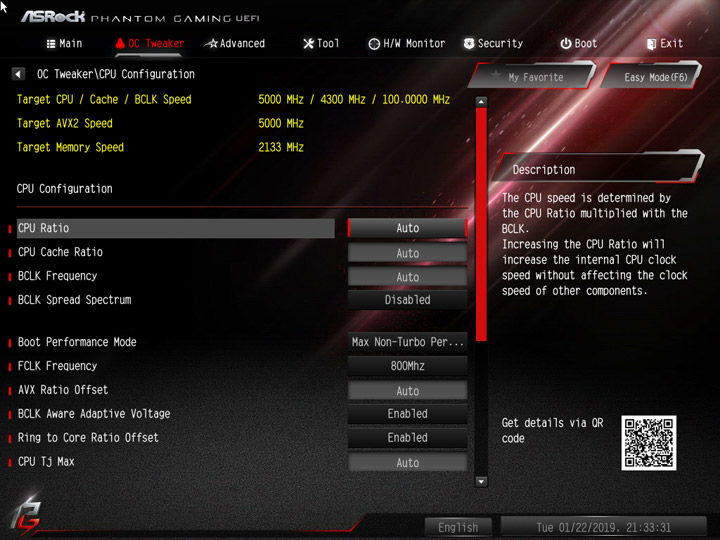

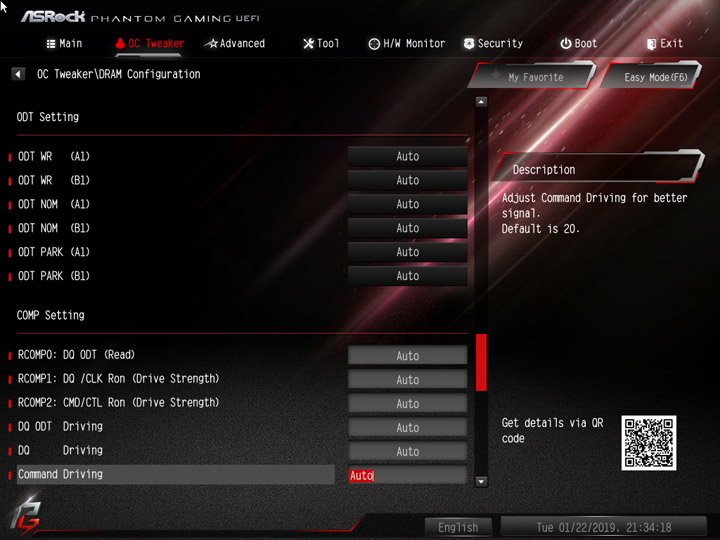

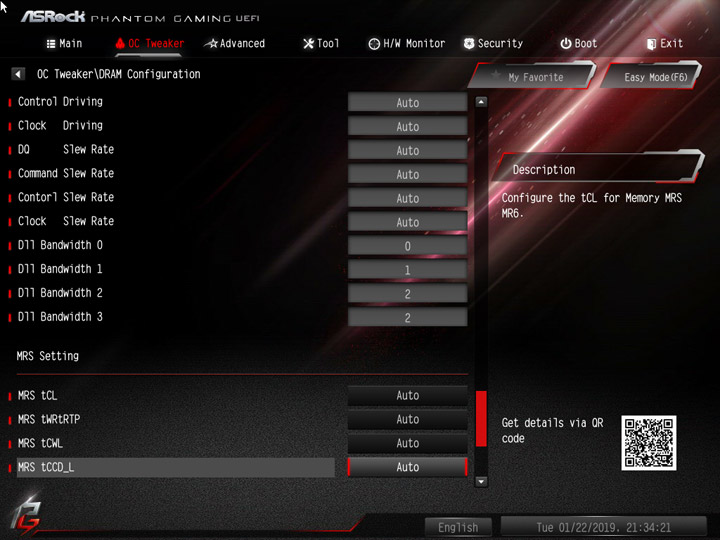

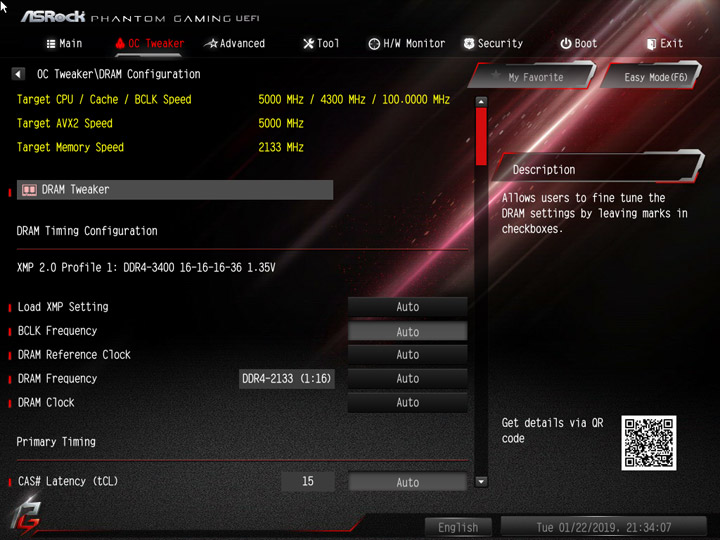

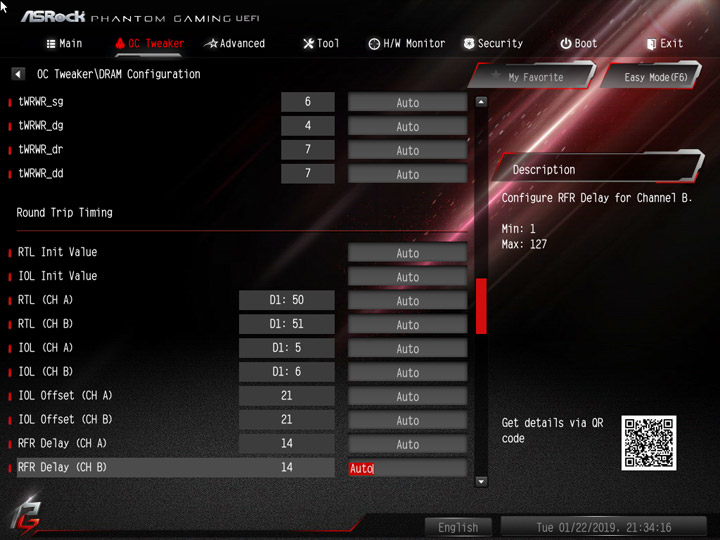

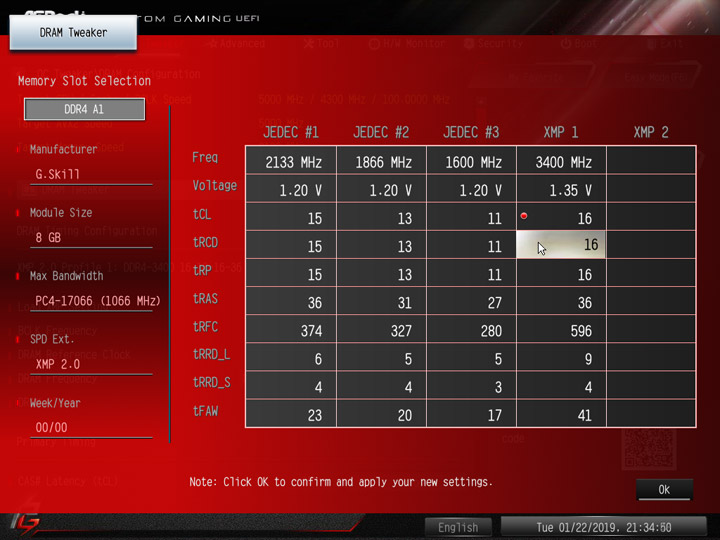

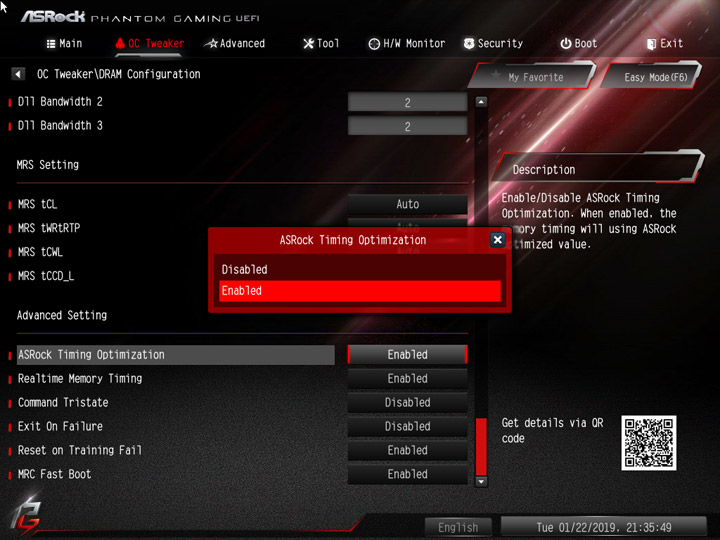

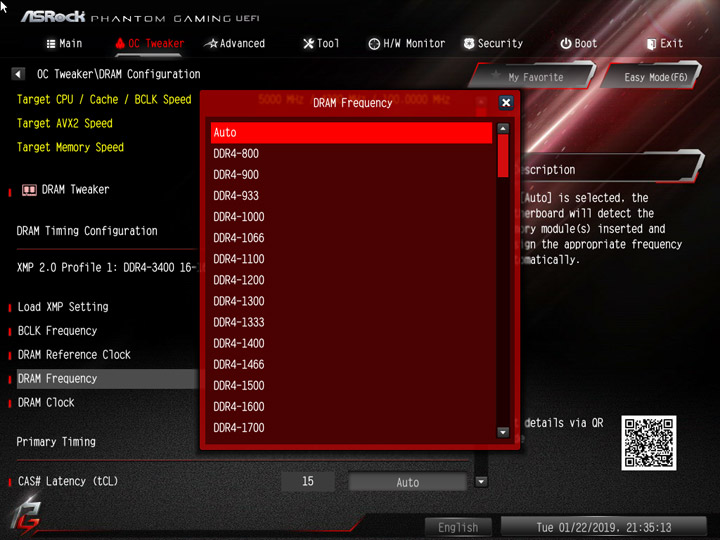

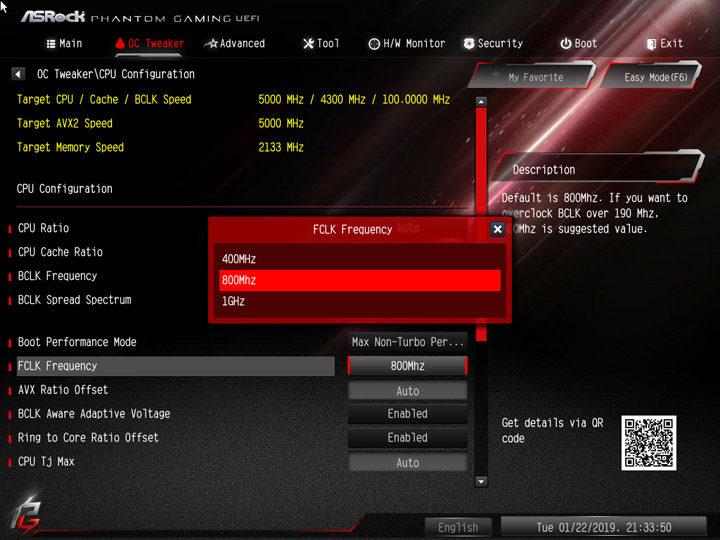

В разгонном меню имеются два экстремальных профиля — под ЦП (подразумевается работа на частоте 5,5 ГГц) и ОЗУ (форсируется напряжение уровня 1,9 В). Остальные эксперименты придётся проводить своими силами, для чего есть обширное число настроек. В наличии пять профилей для хранения схем работы, а ещё механизм для использования с этой же целью внешних накопителей информации.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

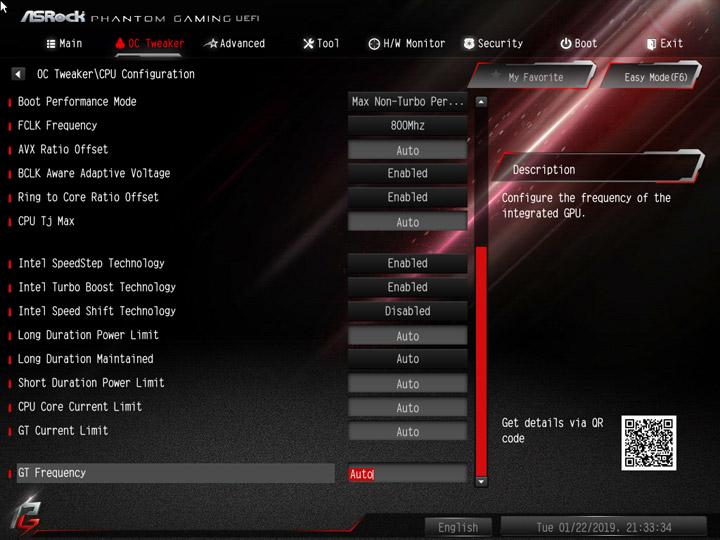

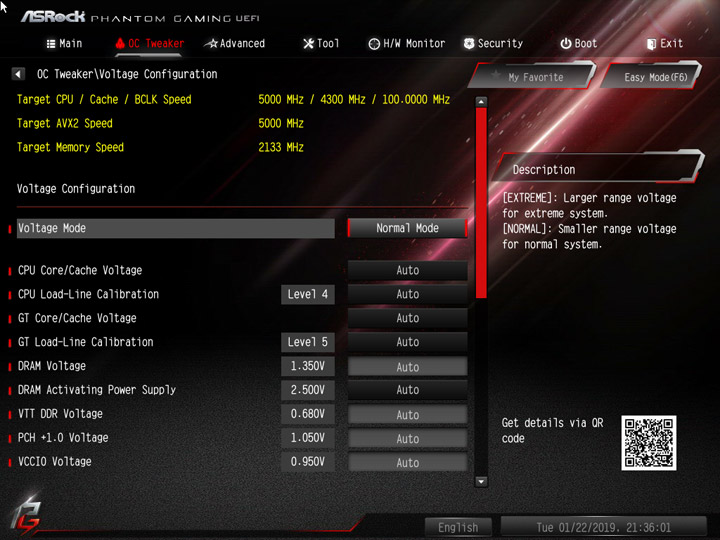

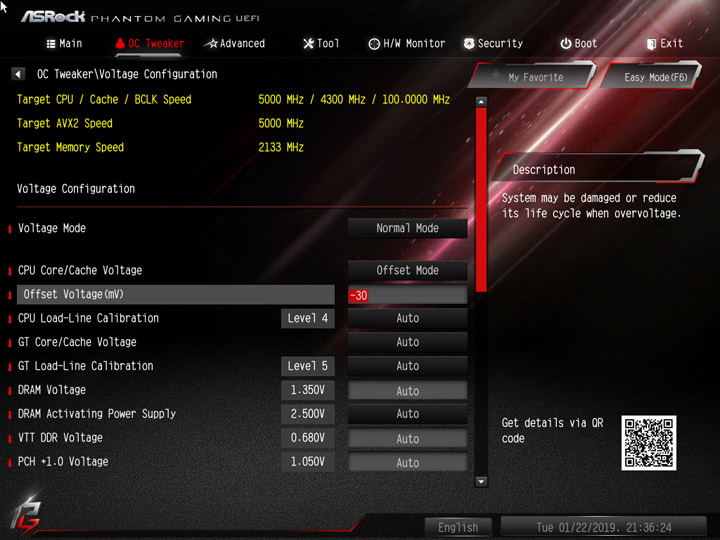

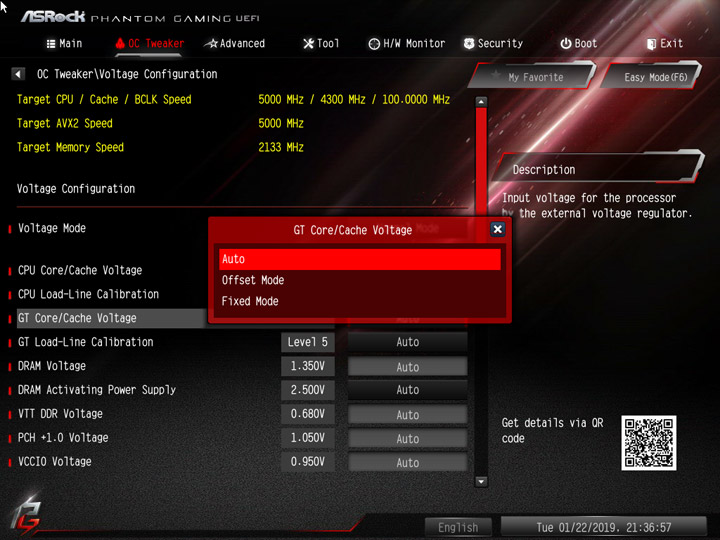

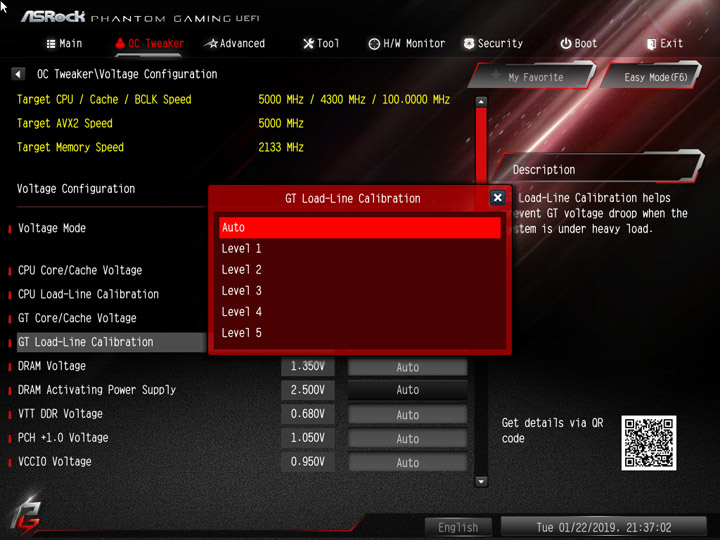

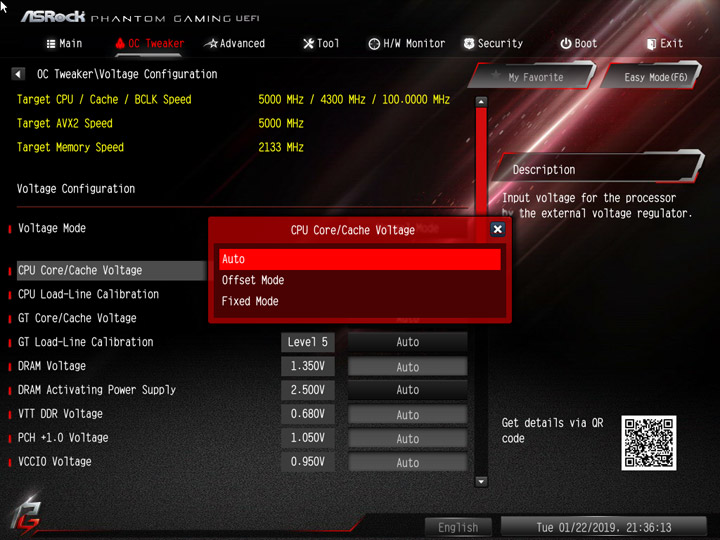

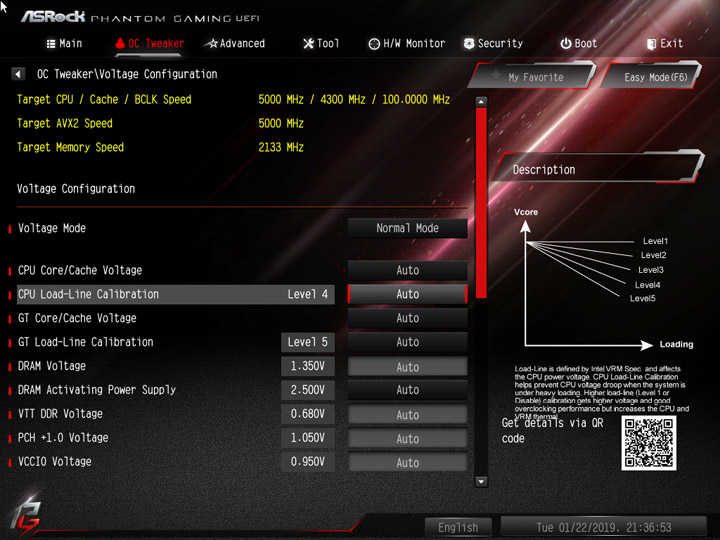

Предусмотрено два режима управления пределами питания — обычный и экстремальный. Есть набор из пяти профилей LLC для двух напряжений ЦП. Менять их значение можно двумя способами. Значительно увеличен предел отметок у DRAM Voltage.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

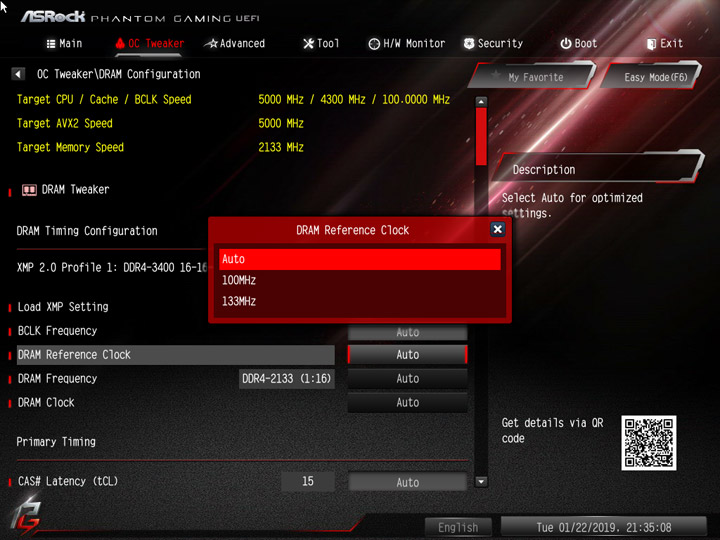

Ключевые переменные и их пределы собраны в общую таблицу.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 100–500 0,1
CPU Ratio (Multiplier) 8–120 1
CPU Core/Cache Fixed Voltage (В) 0,9–2,0 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+300 10
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–85 1

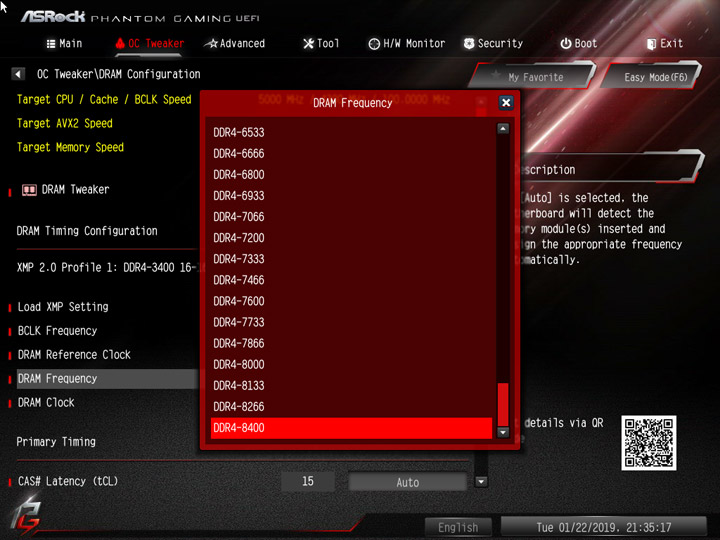

DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 1,20–2,20 0,01
VCCSA Voltage (В) 0,95–1,80 0,01
VCCIO Voltage (В) 0,80–1,80 0,01
PCH +1.0 Voltage (В) 0,90–1,50 0,01
GT Frequency (МГц) 100–3000 50
GT Core/Cache Fixed Voltage (В) 0,9–1,5 0,005
GT Core/Cache Offset Voltage (мВ) –100…+300 10

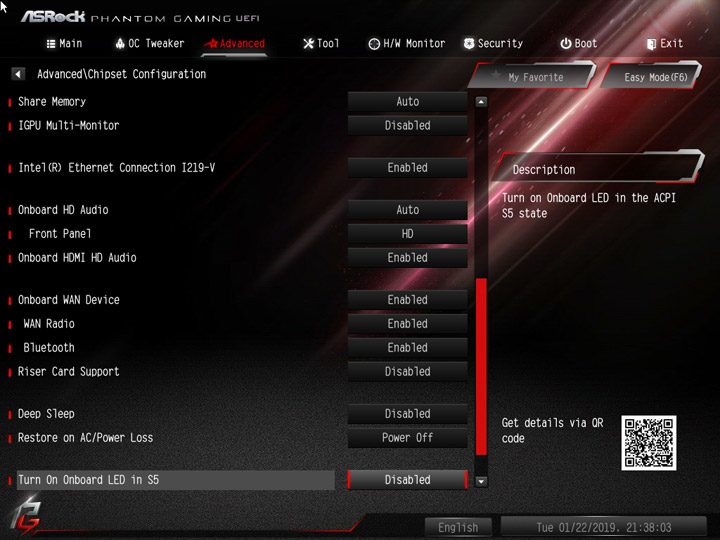

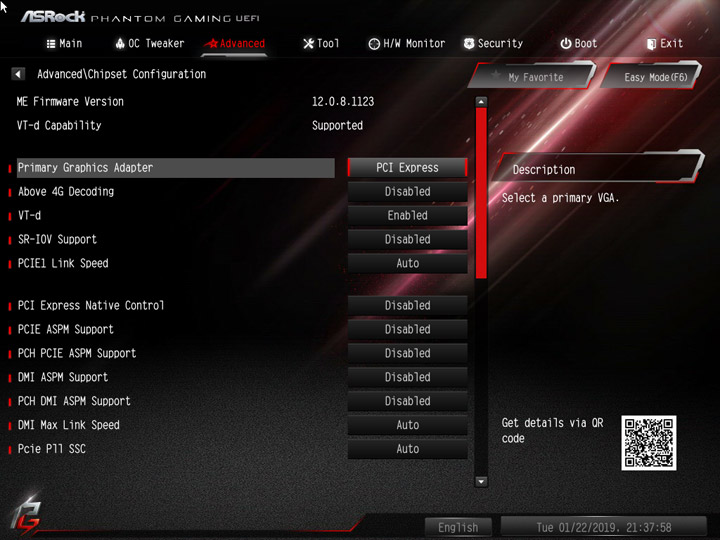

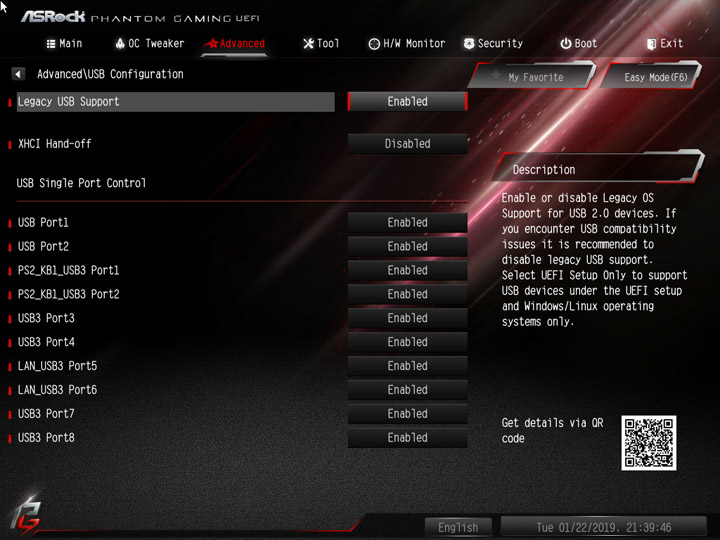

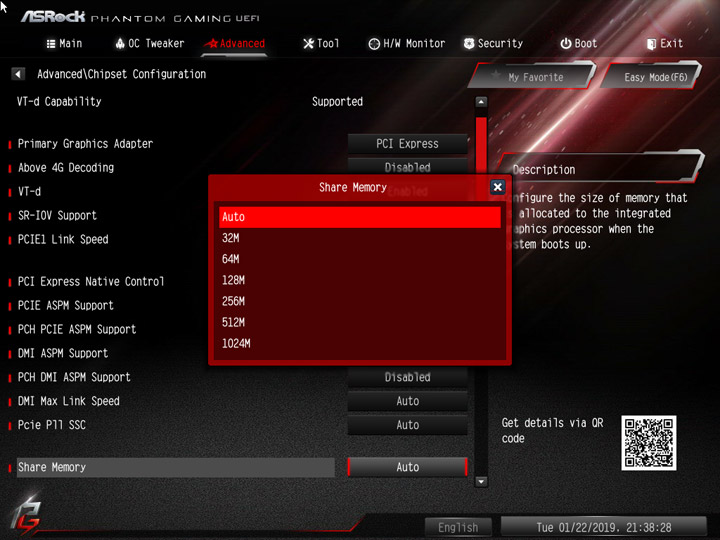

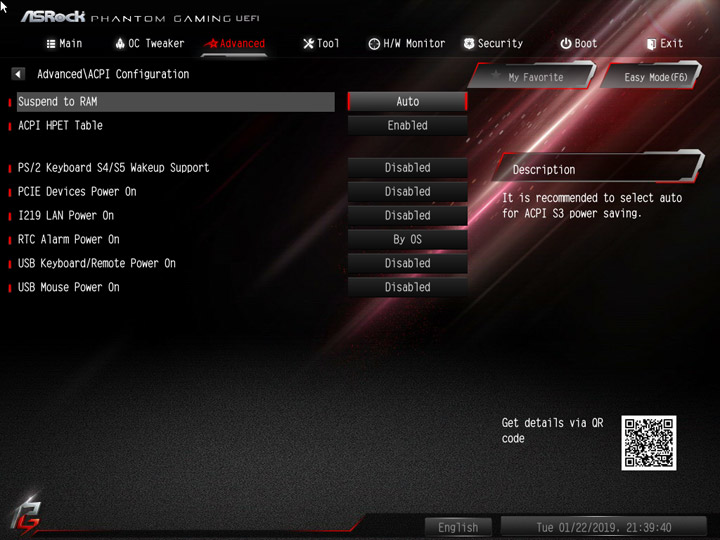

В меню по работе с периферией доступен пункт по разовой деактивации работы всей системы подсветки.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

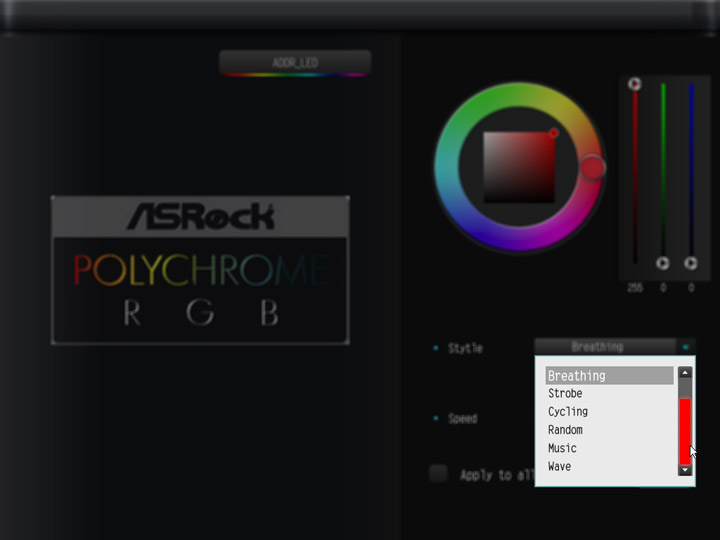

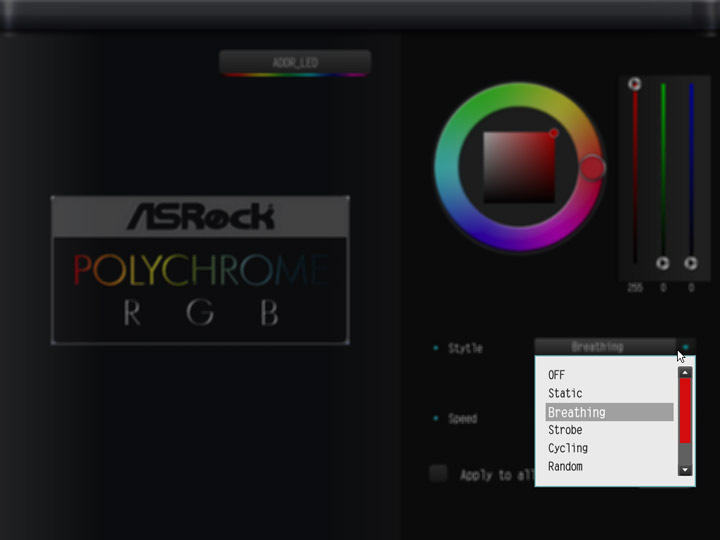

Сменить оттенок свечения можно прямо из UEFI, а вот число сценариев иллюминации тут меньше, чем заготовлено в среде фирменного ПО.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

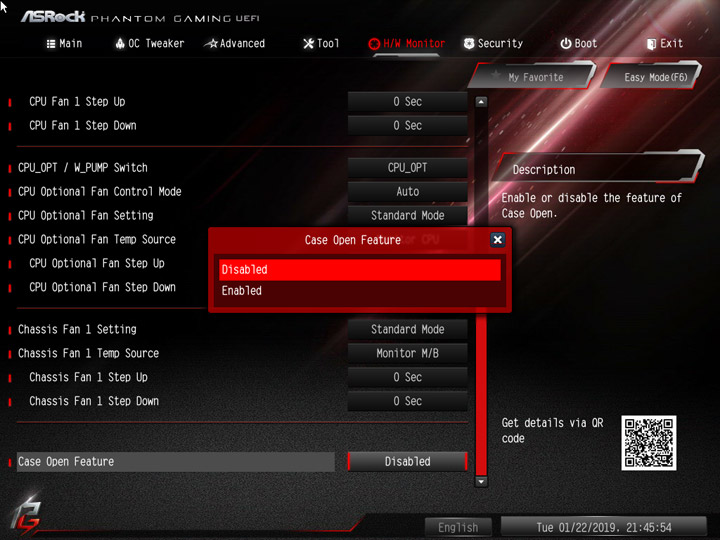

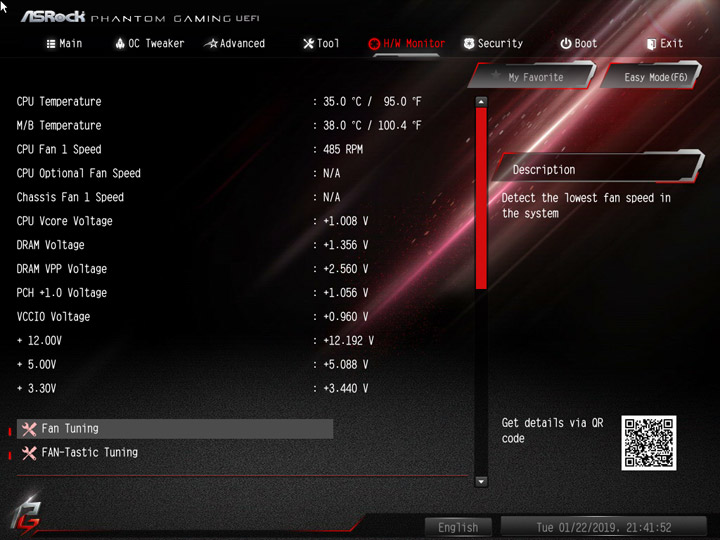

Поддерживается контроль всего за двумя самыми важными температурными отметками, убран из списка мониторинга немаловажный пункт — CPU SA Voltage.

ASRock Z390 Phantom Gaming-ITX/AC

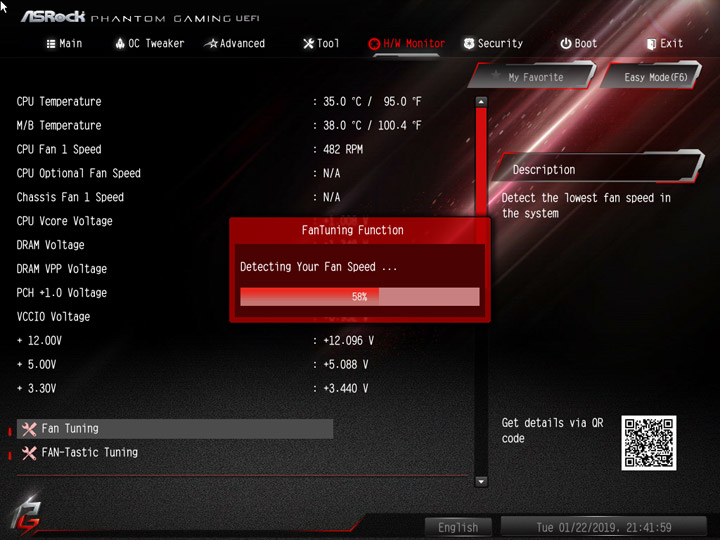

Fan Tuning — инструмент калибровки охладителей с целью поиска минимального порога работоспособности.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

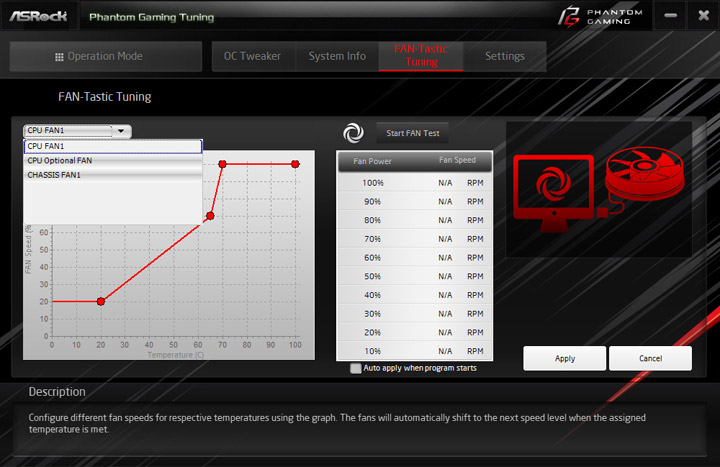

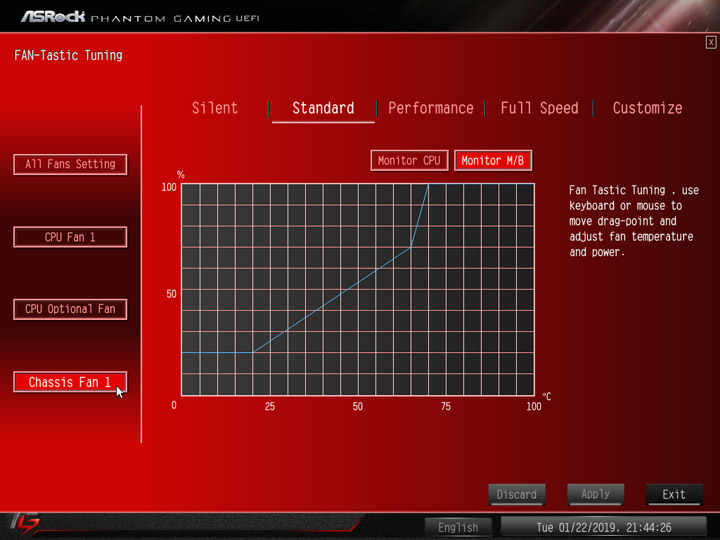

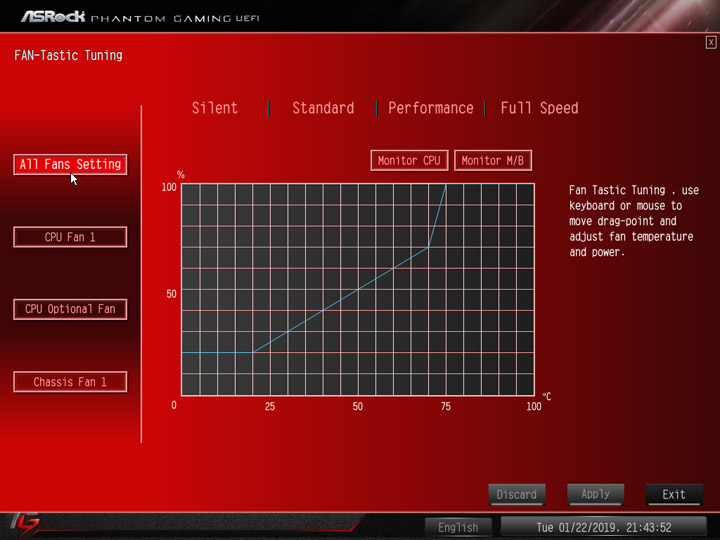

FAN-Tastic Tuning — интерактивное меню по наладке схем работы вентиляторов.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

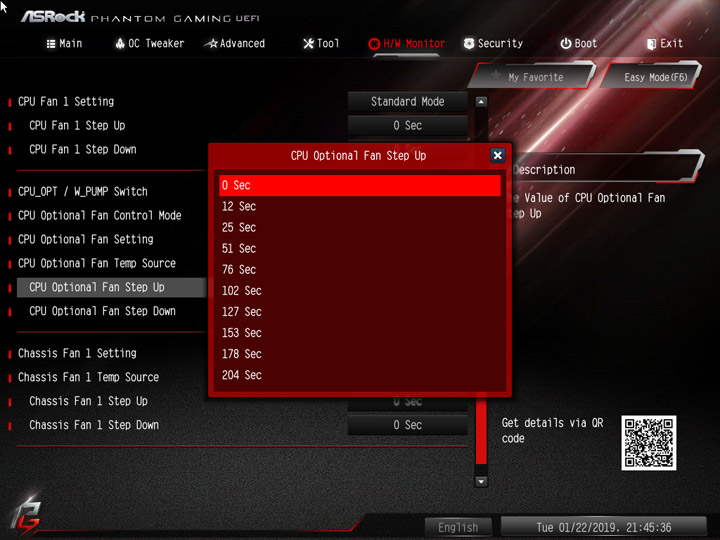

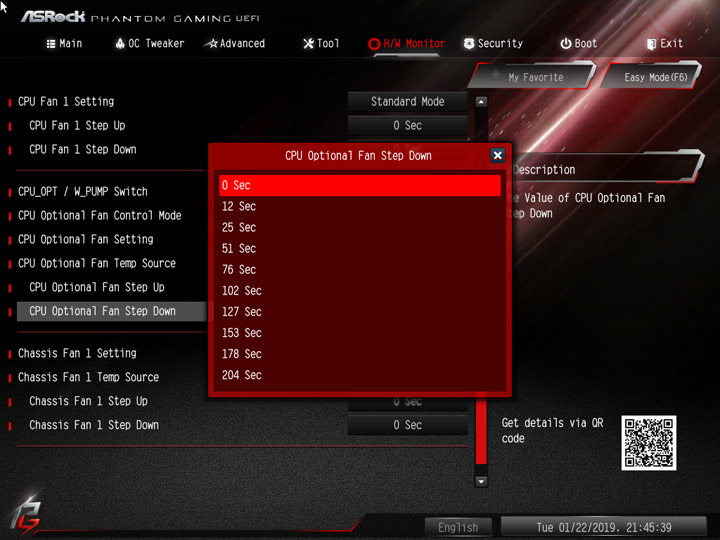

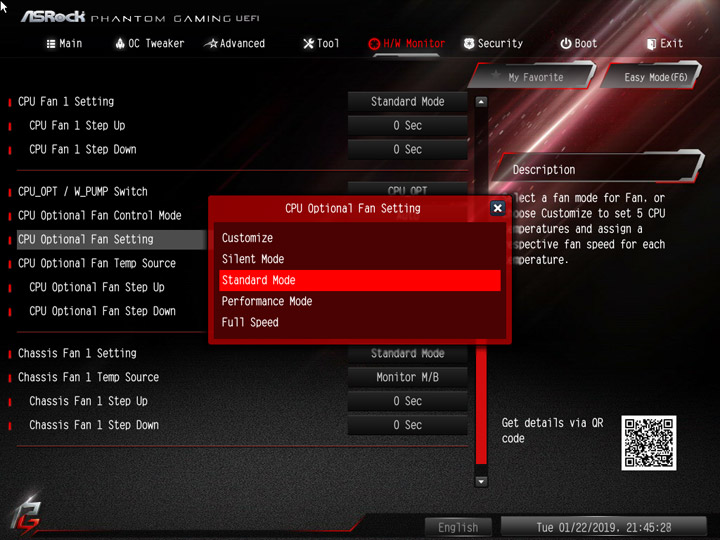

В наличии и классический метод — работа с текстовыми полями. Смена метода управления охладителем допускается лишь на одном из трёх каналов — способ DC или PWM. Для остальных активным является PWM.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

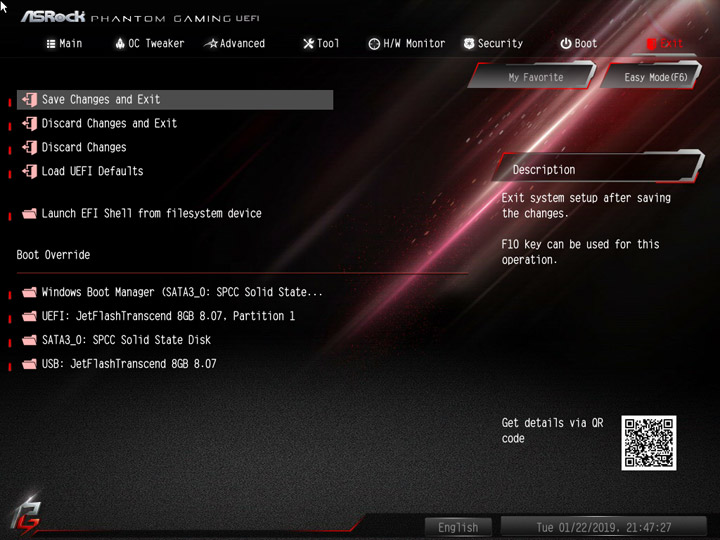

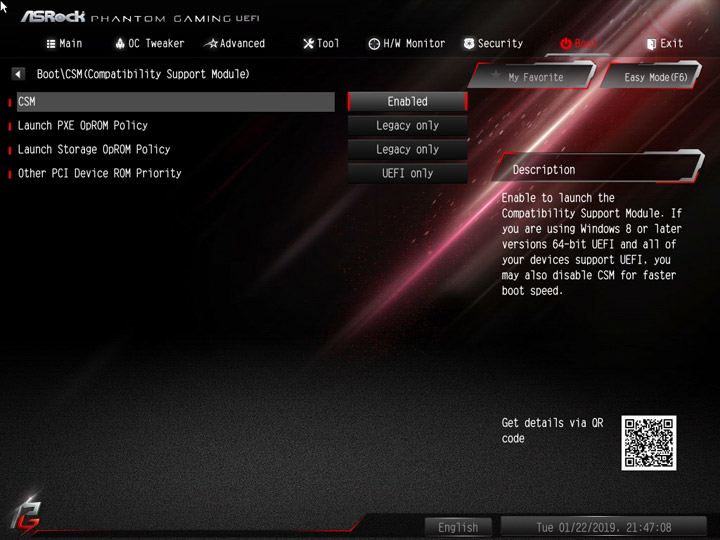

Несмотря на деактивированный Fast Boot, скорость опроса оборудования высокая, она остаётся такой и после внесения серьёзных изменений в настройки.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

Комплектное ПО

Перечень программ, находящихся в комплекте с платами ASRock, заметно меньше, чем с продуктами от других производителей, и всё же представитель серии Phantom Gaming может предложить бонус — ПО для инфраструктуры Звука.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Creative Sound Blaster Cinema 5
Сетевое XFast LAN

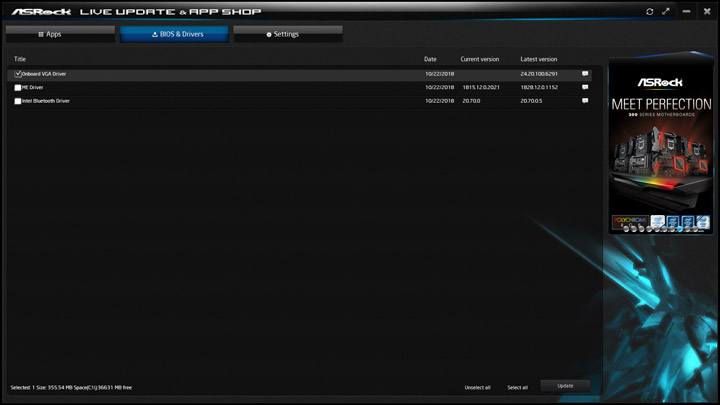

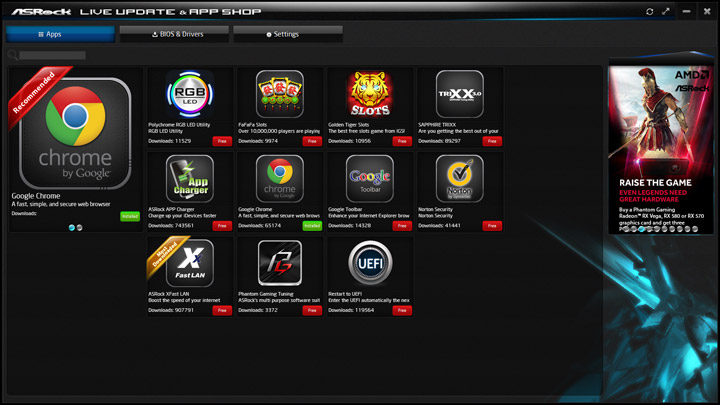

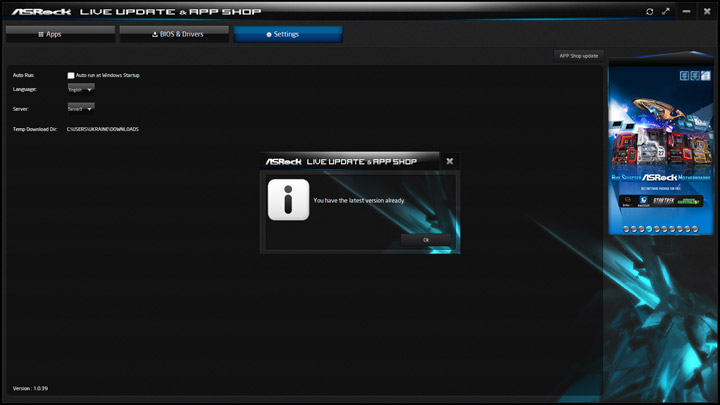

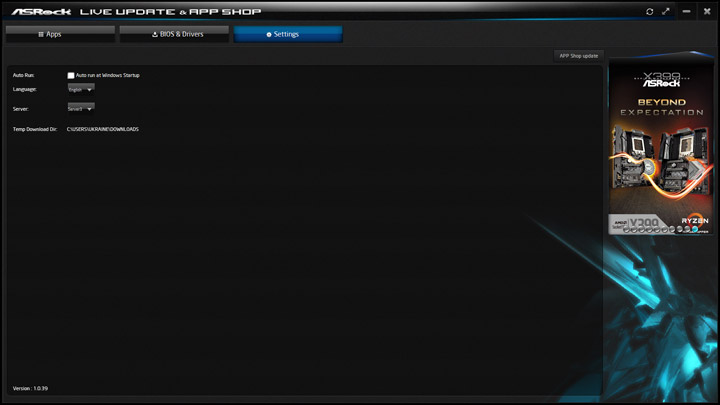

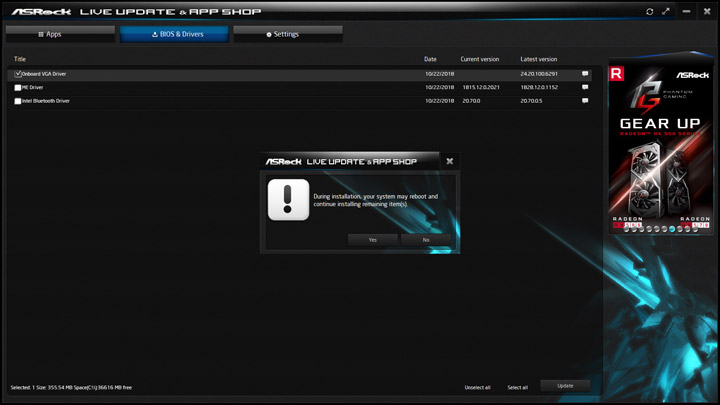

App Shop работал без замечаний. Некогда наблюдавшиеся проблемы со скоростью загрузки драйверов в этот раз не проявились.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

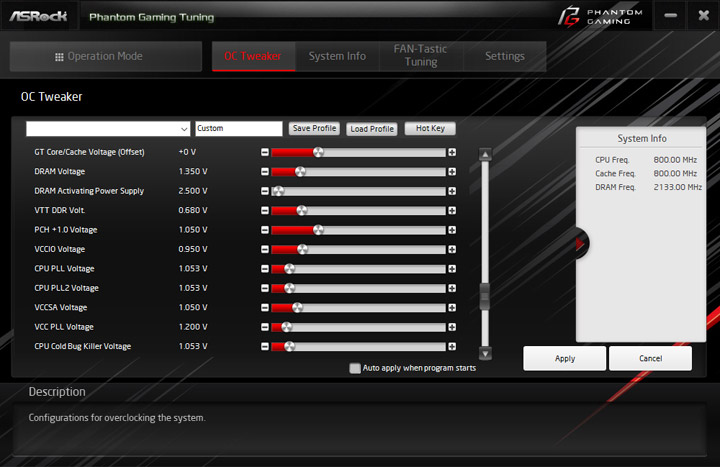

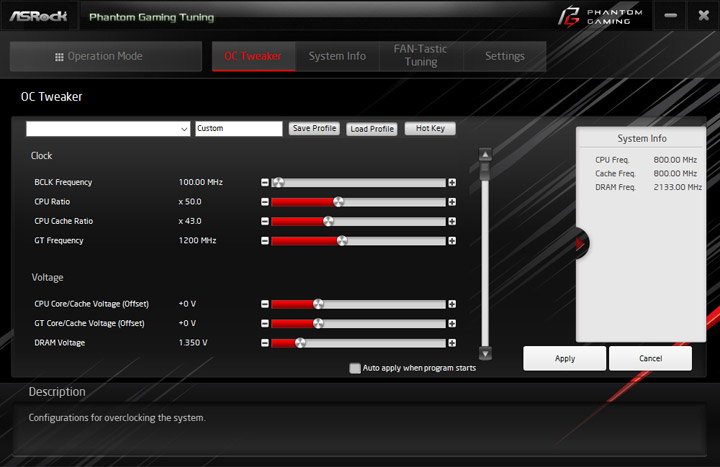

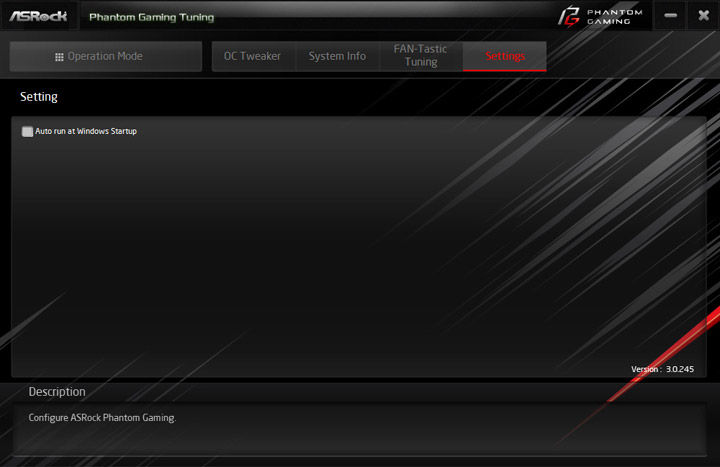

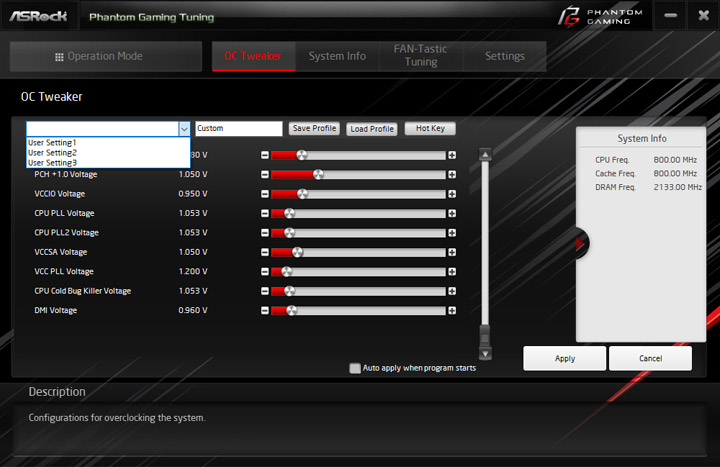

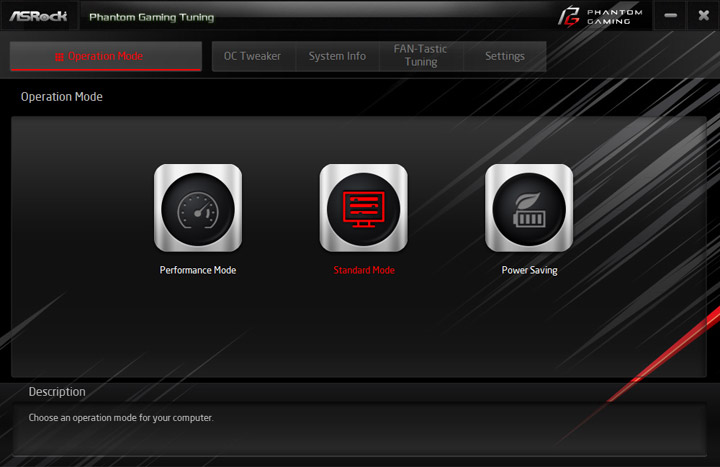

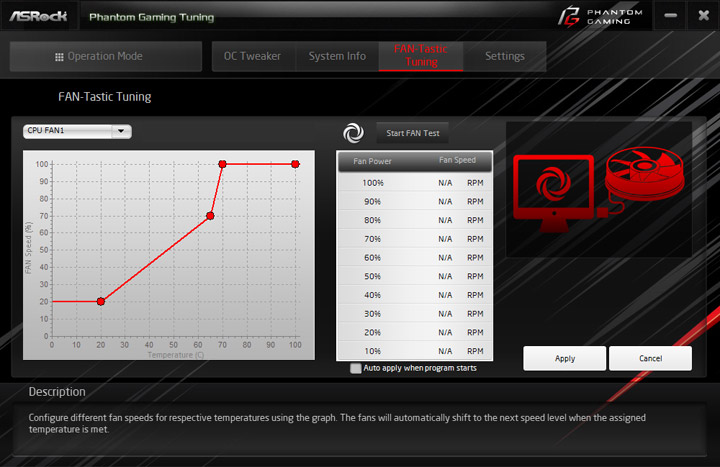

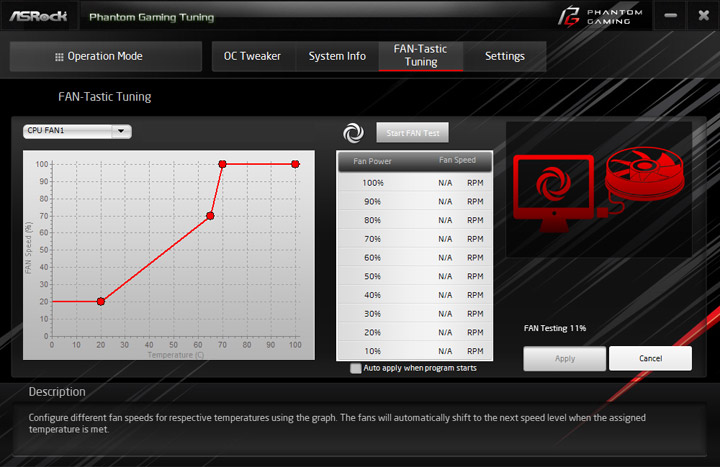

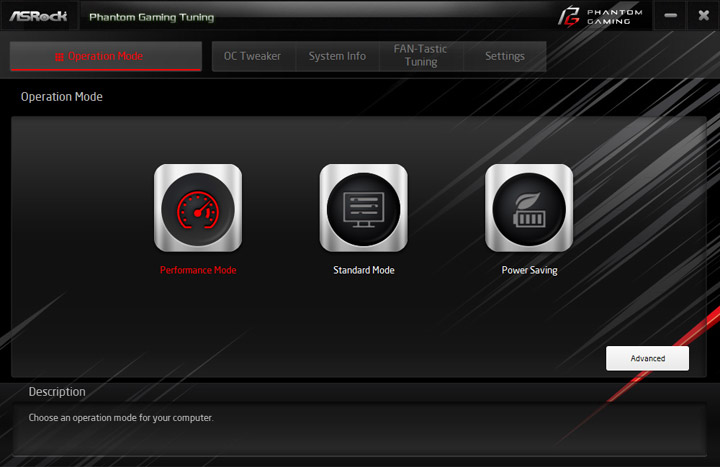

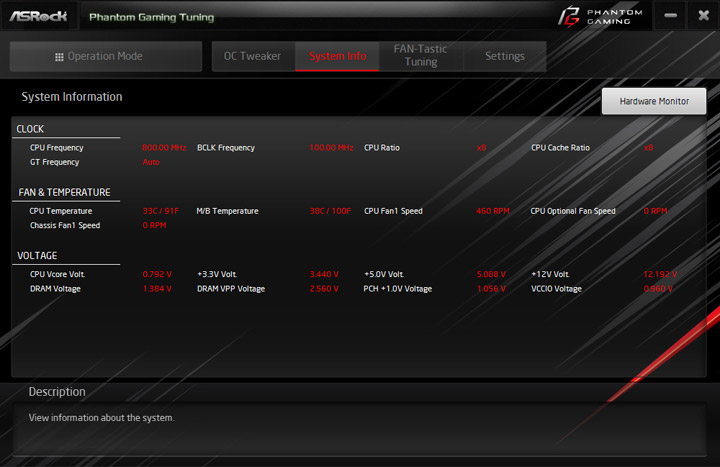

F-Stream Tuning Utility сменила имя на Phantom Gaming Tuning, содержимое — неизменно. Комплекс годами не перерабатывался, корнями восходит к A-Tuning и прочим «типам» фирменного ПО. Готовых профилей для разгона ПК нет и здесь, механизм фактически переключает профили схемы Электропитания в Windows. Тут удобно наблюдать за параметрами системы, некоторое число переменных доступно для изменений в режиме реального времени. Эту возможность особо удобно использовать при подборе схемы оверклокинга DRAM.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

Каких-то скрытых возможностей у платы нет. Диагностические утилиты, разве что, могут демонстрировать температуру PCH.

ASRock Z390 Phantom Gaming-ITX/AC

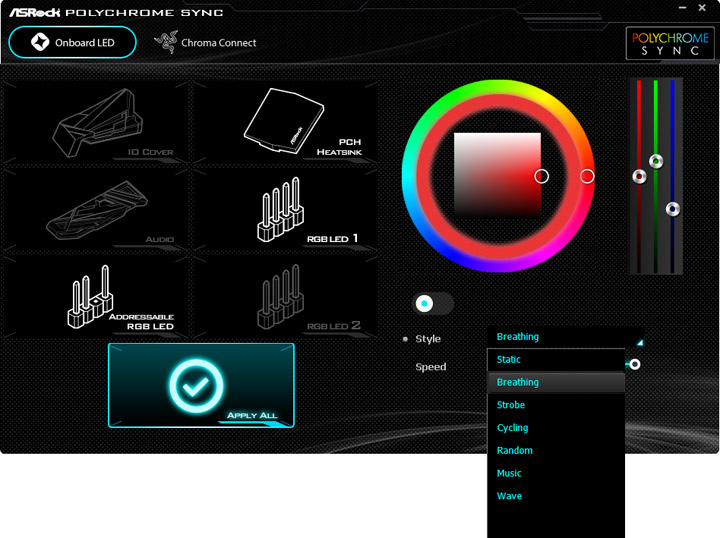

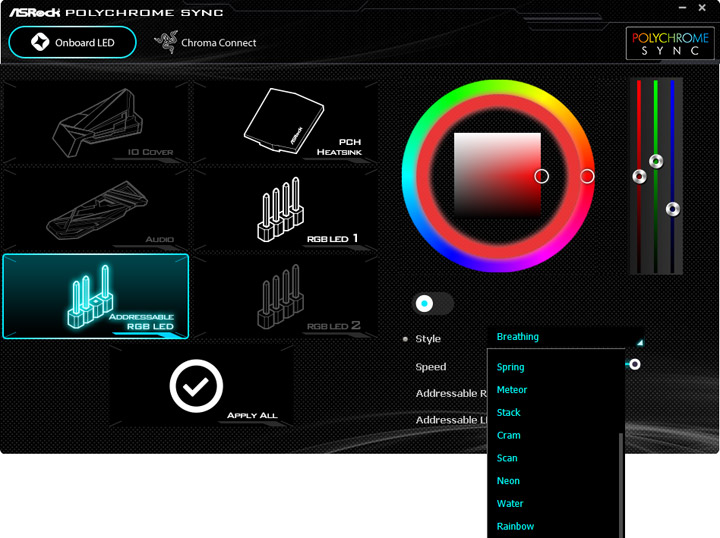

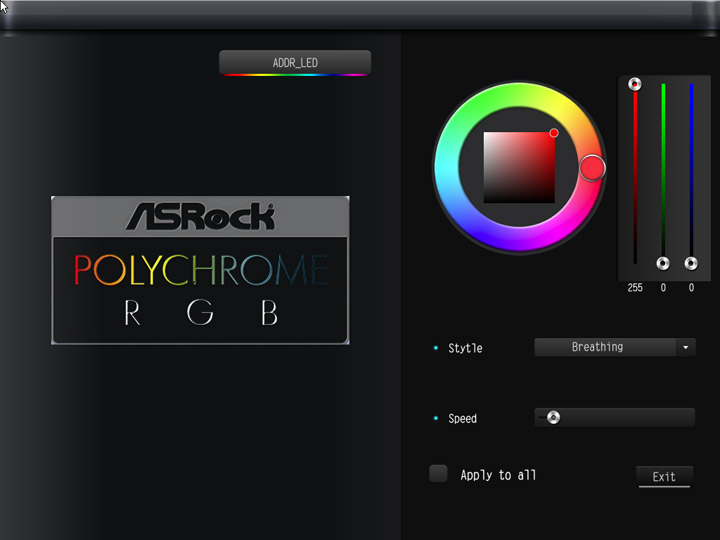

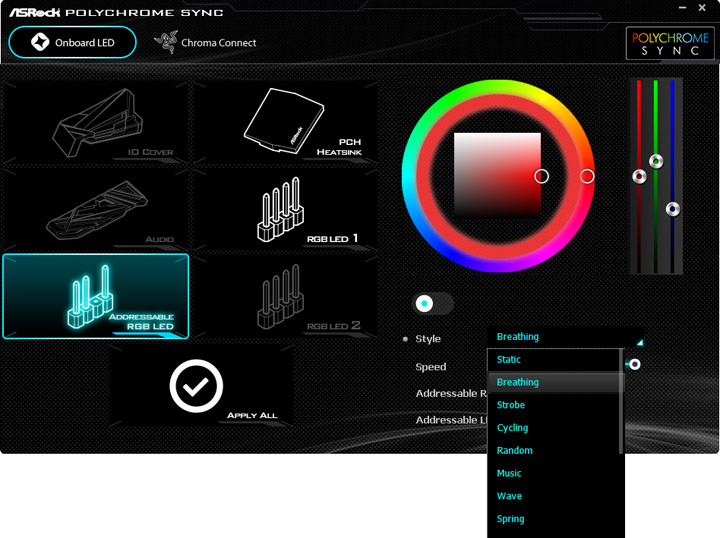

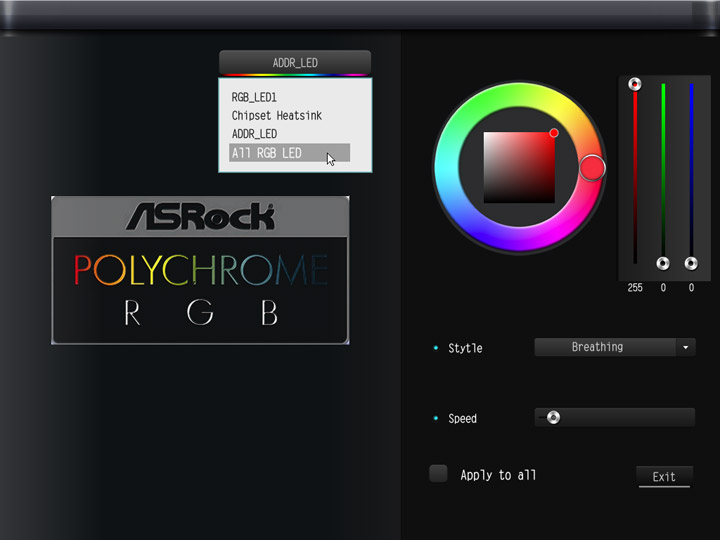

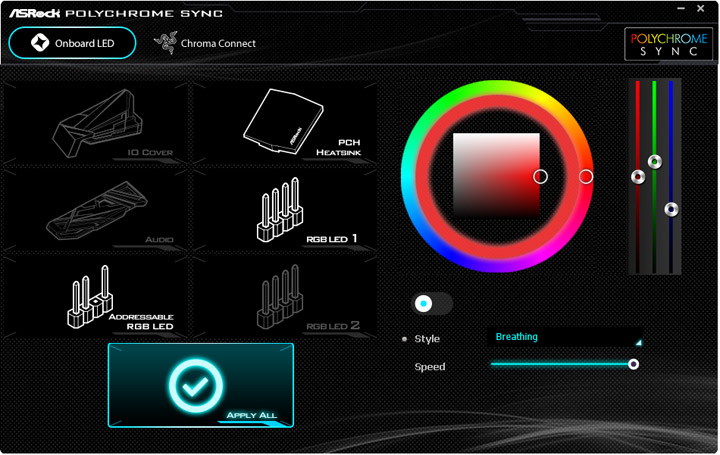

Система по управлению подсветкой выросла до обособленного названия — Polychrome RGB. Впрочем, ей особо нечем хвастаться, оглядываясь на возможности конкурентов. Наибольшие возможности созданы для «адресного» типа устройств (например, светодиодных лент или вентиляторов с подсветкой). Для них набор сценариев будет наиболее широким, в отличии от обычной колодки RGB и самой платы.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

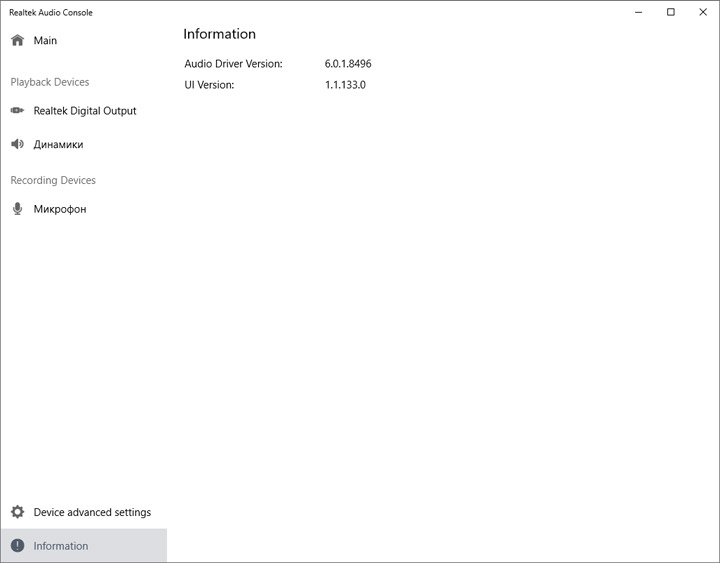

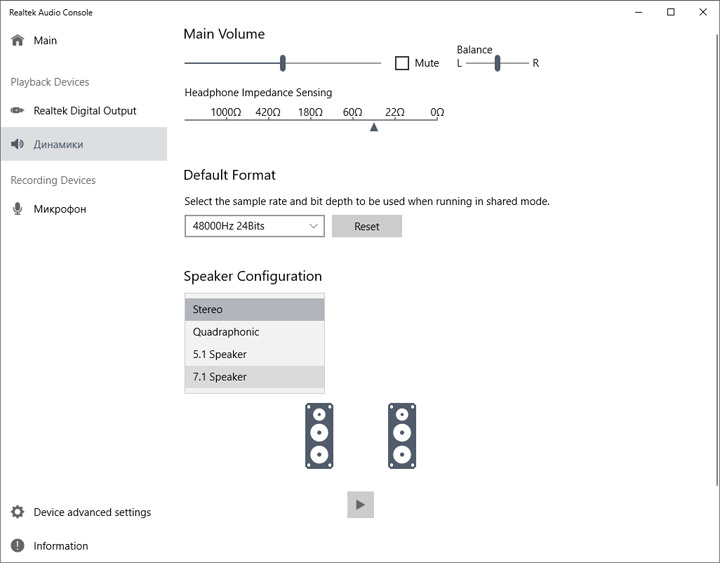

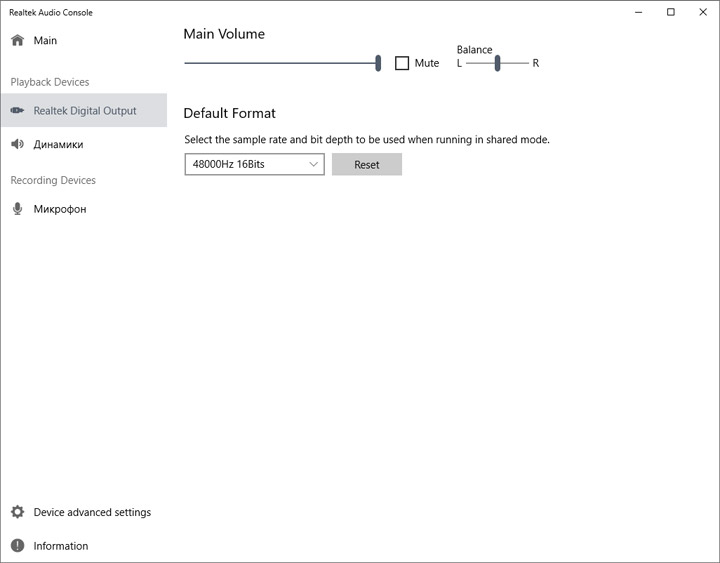

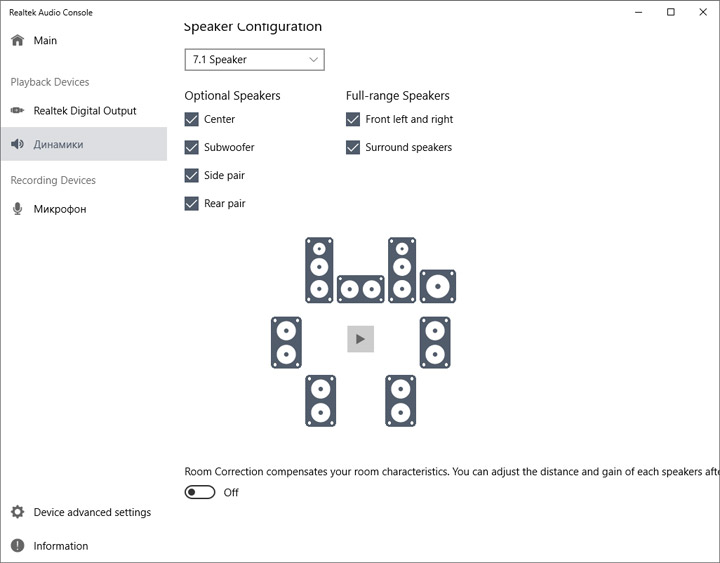

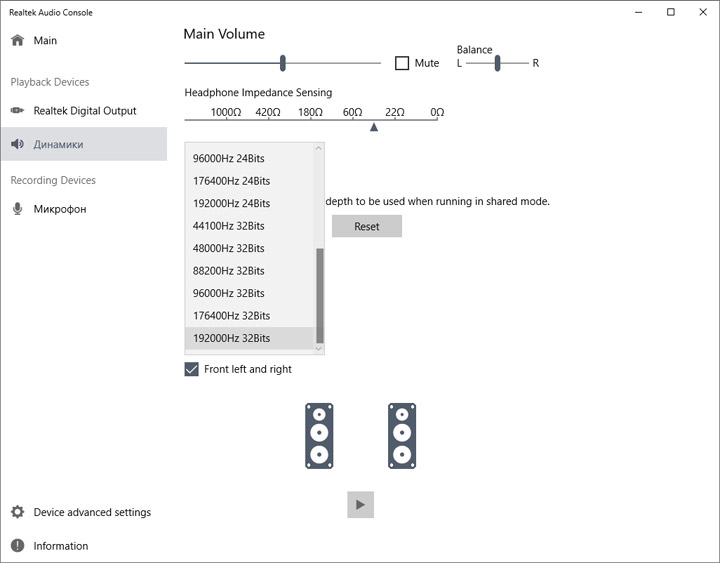

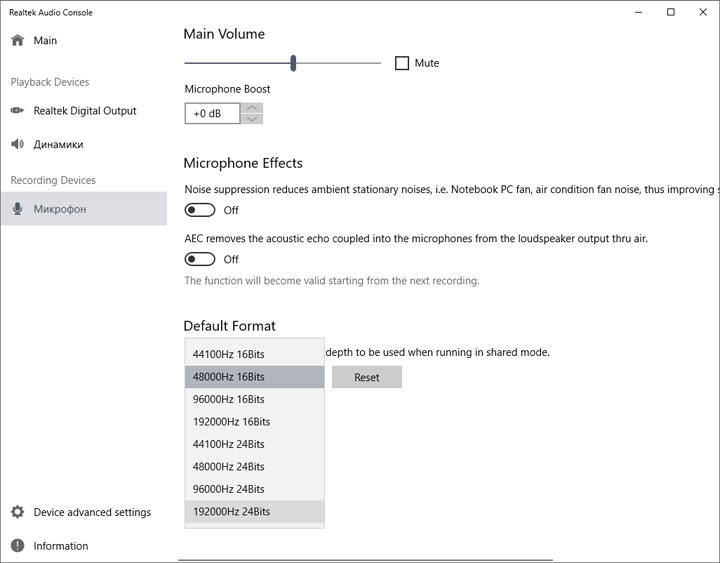

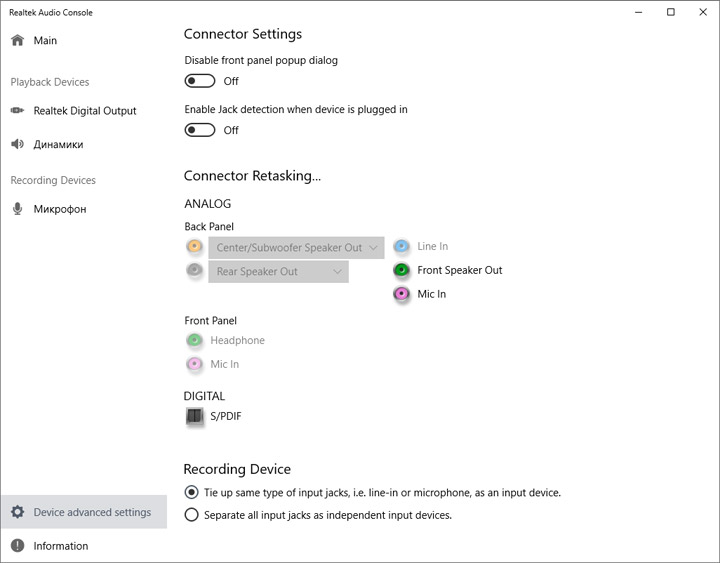

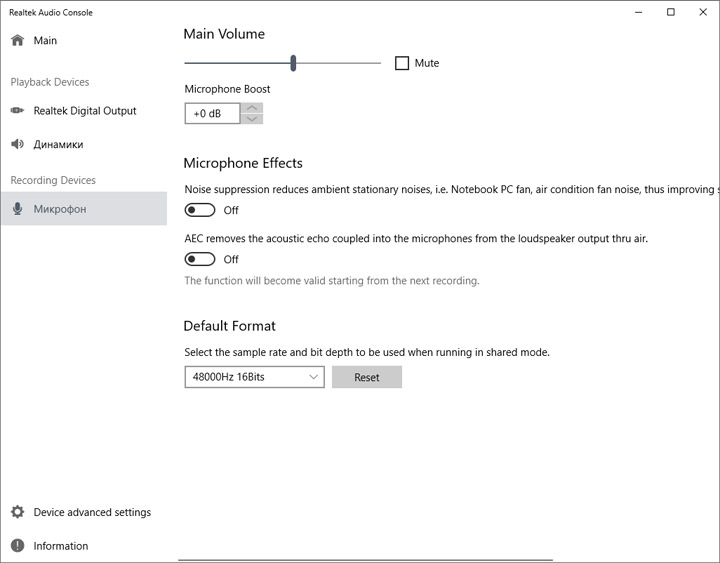

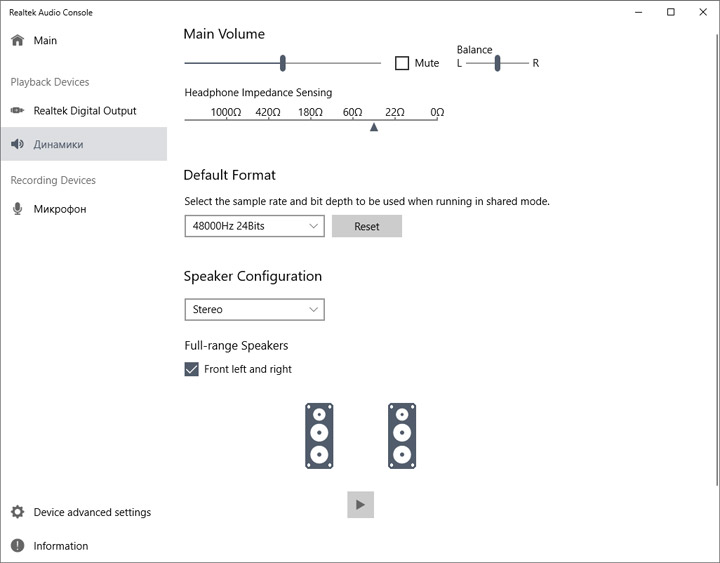

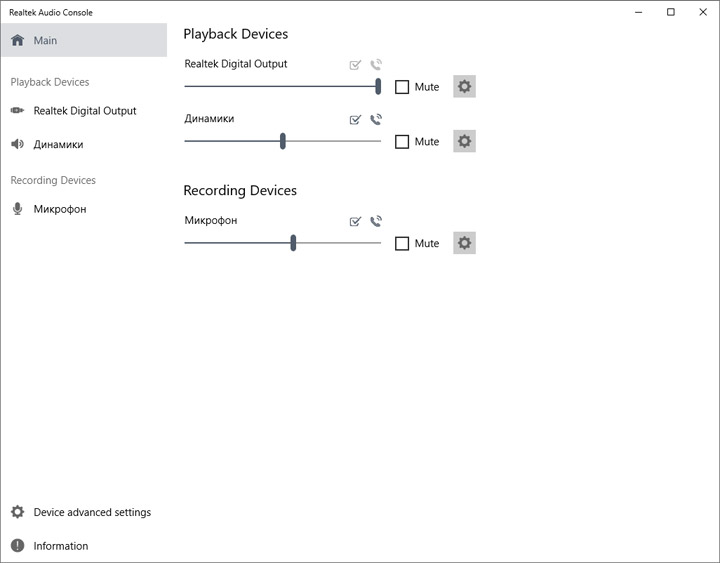

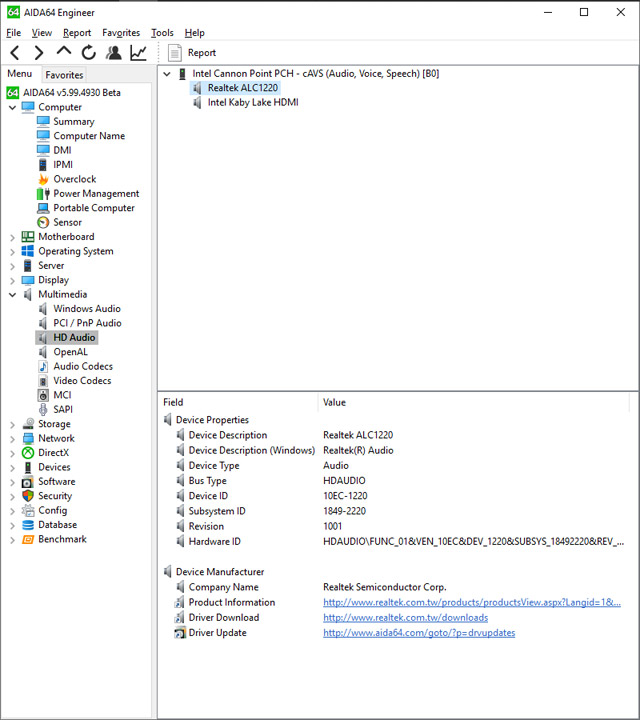

Базовая система управления звуковой подсистемой базируется на конфигураторе Realtek. Оболочка сможет отображать импеданс подключенных наушников, а вот самостоятельно сменить профиль предусиления выходного сигнала нельзя. Также отсутствует возможность выбора типа воспроизводящего оборудования (для конфигурации «стерео»). Рассуждать о субъективных ощущениях в процессе прослушивания без привлечения особого ПО смысла немного. Не хватает выразительности в диапазоне ВЧ, слабая детализация в области низких частот, с СЧ всё, в целом, неплохо.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

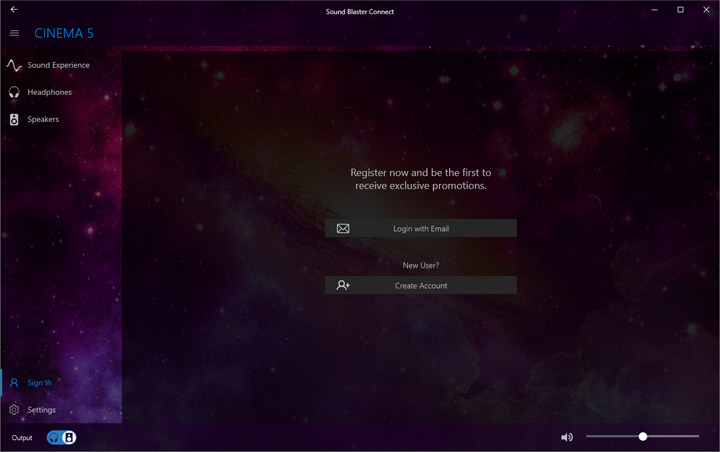

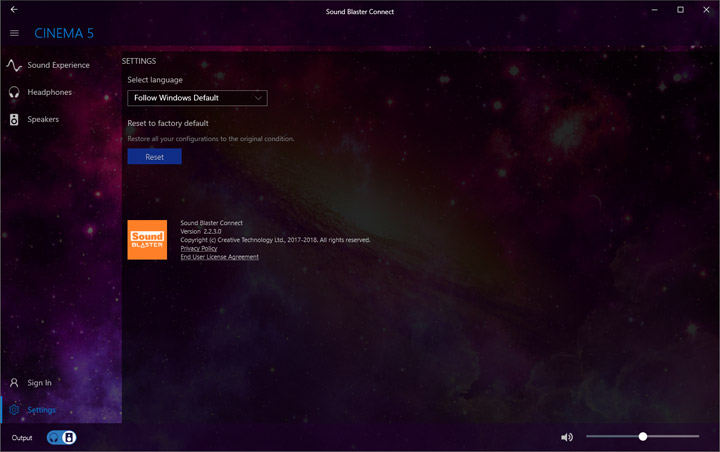

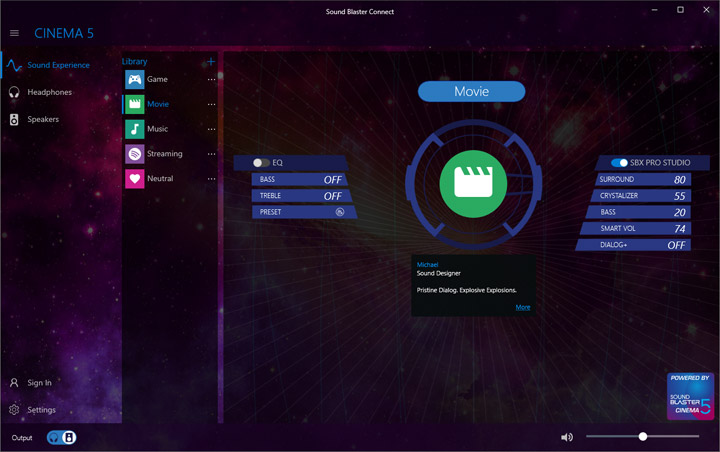

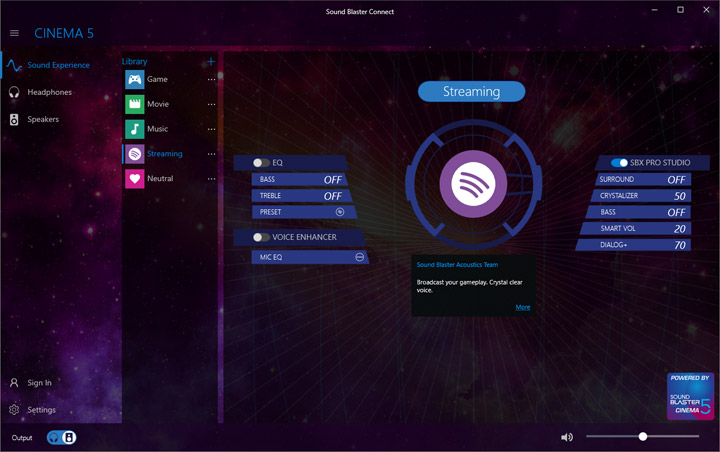

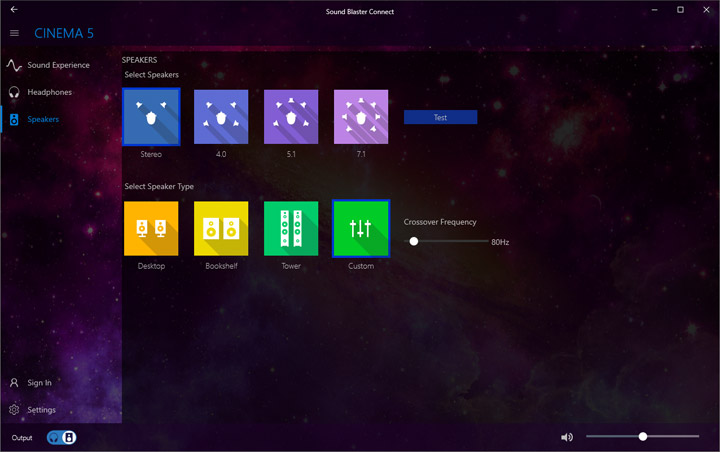

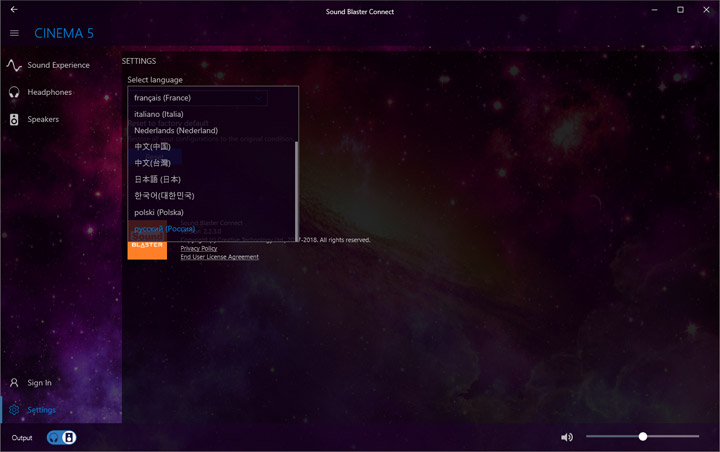

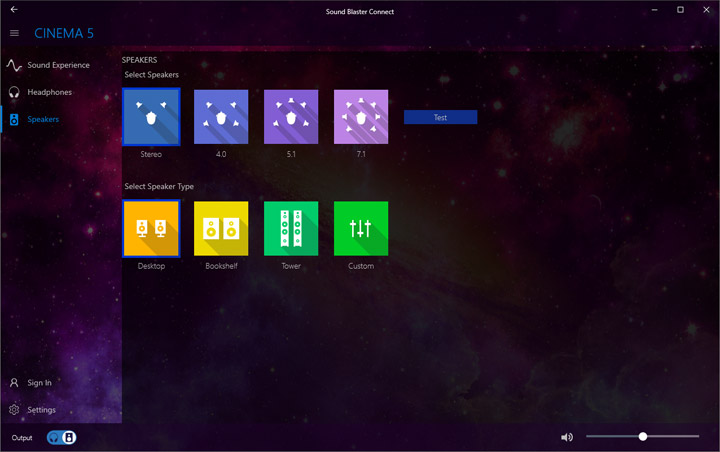

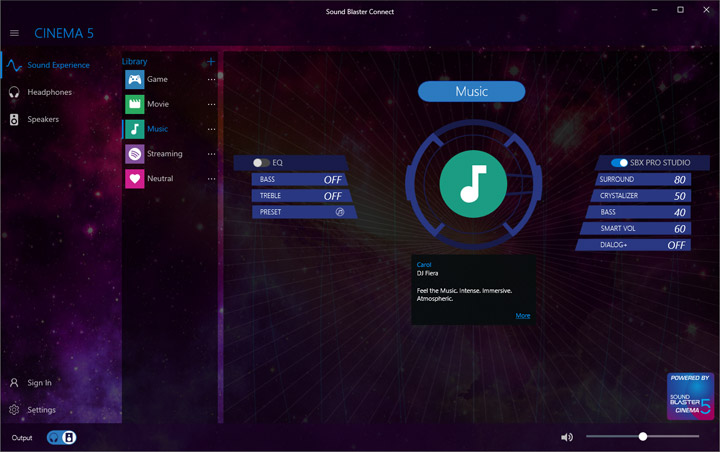

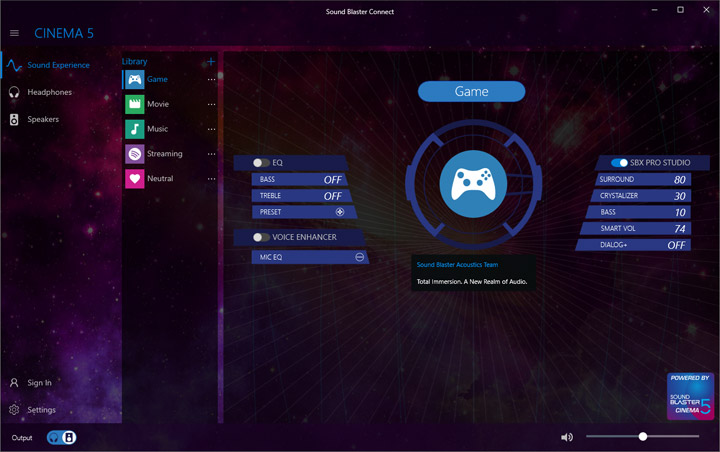

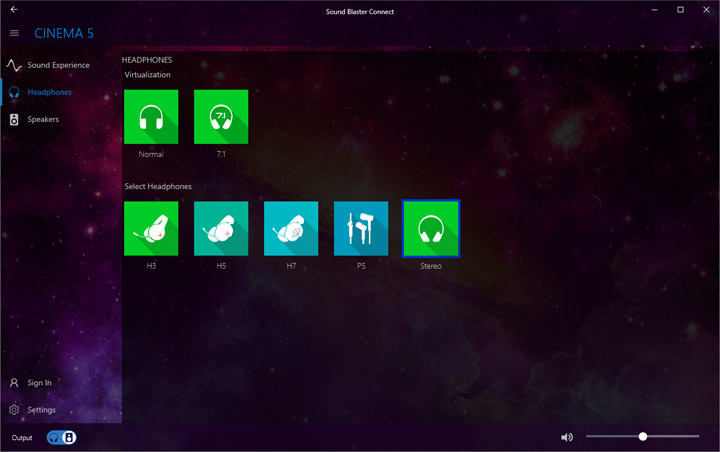

Наличие отдельной инфраструктурной утилиты Creative Sound Blaster Cinema 5 позволяет забыть о базовом статусе основного конфигуратора. Наработки вобраны в очередную (пятую) версию, есть несколько готовых сценариев использования ПК. Каждый можно откорректировать согласно собственным предпочтениям. Количество уникальных инструментов очень велико и буквально каждый оказывает заметное воздействие на восприятие материала. Помимо воспроизведения, существуют пункты меню и для микрофона. Словом, все любители экспериментов над звуковой картиной должны быть в восторге.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC

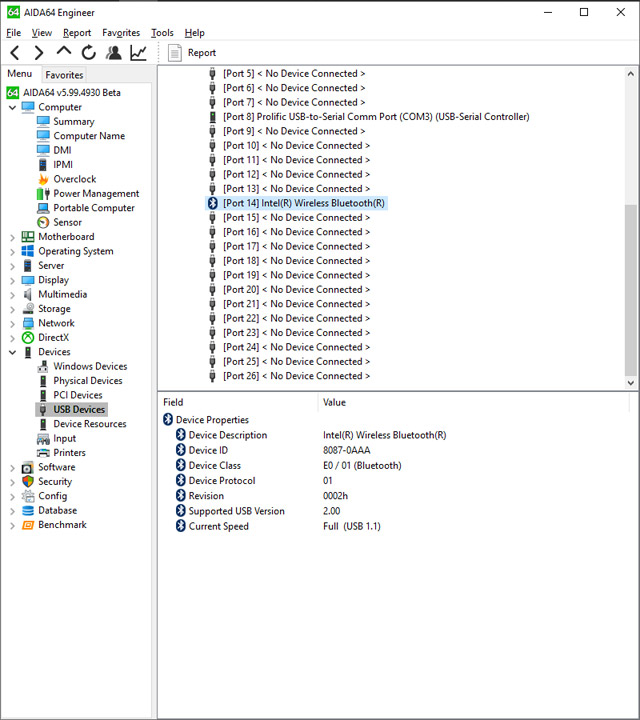

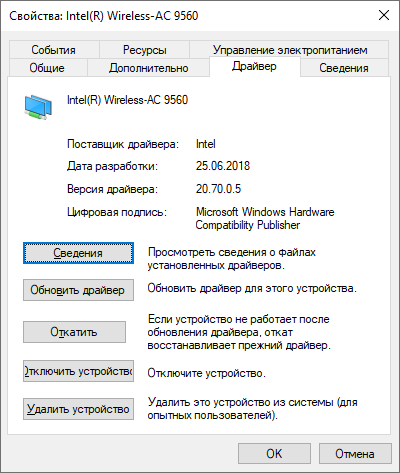

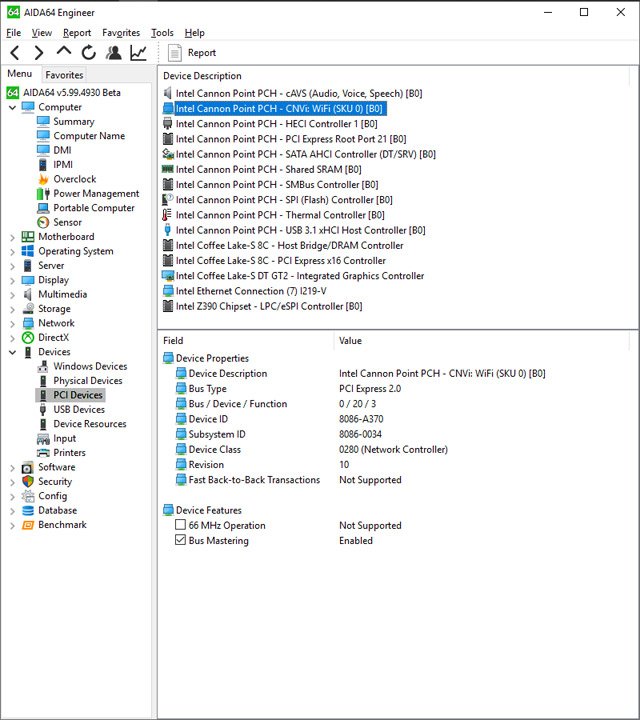

Уже традиционно, адаптер беспроводной Сети от Intel дополняет образ современного мультимедийного устройства.

ASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/ACASRock Z390 Phantom Gaming-ITX/AC
