Обзор материнской платы ASRock X370 Taichi. Сравнение производительности базовой и разогнанной систем при участии Ryzen 7 1800X и двухканального набора памяти

Верхний модельный ряд компании ASRock для процессоров AMD AM4 представлен двумя платами. Роли флагмана удостоена Fatal1ty X370 Professional Gaming, а сегодняшняя гостья реализована по сценарию другой концепции. Здесь отстранились от игровой составляющей и сконцентрировались на аппаратных возможностях, тем самым позволив продукту получить уменьшенную стоимость.

ASRock X370 Taichi

При внимательном осмотре окажется, что тут нет видеовыходов и APU полностью исключены из поддержки. Также отказались от разного рода второстепенных интерфейсов вроде TPM и COM. Ещё здесь исчезли с поверхности кнопки включения и перезагрузки. Словом, целевая аудитория такого устройства — сборщики, которых интересует разовый разгон системы вместе с её стабильной работой без заботы о температуре элементов при последующей эксплуатации. Последнему пункту удовлетворяет мощная подсистема питания, в работе её проверим несколько позже, а сейчас подробнее остановимся на особенностях изделия. Ключевые возможности собраны в таблице:

Модель ASRock X370 Taichi
Официальная страница продукта в Сети asrock.com
Чипсет AMD X370
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7
Память 4 DIMM DDR4 SDRAM 2133/2400/2667/2933*/3200+*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16 (x4)
2 x PCI Express 2.0 x1
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU
1 x PCI Express 2.0 x4 (Key M, 2230/2242/2260/2280) — X370
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели — A и C)
10 х 3.1 Gen1 (6 разъёмов на задней панели)
4 x 2.0 (разъёмов на задней панели нет)
Serial ATA 8 x SATA 6 Гбит/с (X370)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 10 (SATA, X370)
Встроенный звук Purity Sound 4 (7.1, HDA):
Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Intel Dual Band Wireless-AC 3168 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, пара колодок для подключения лент RGB LED, кнопка сброса настроек CMOS (на задней панели), поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI
Цена в рознице, $ 257

Упаковка и комплектация

Плата упакована в большую коробку, есть ручка для удобства переноски.

ASRock X370 Taichi

Особенности продукта изложены на задней части упаковки. Выделяется присутствие комплектного адаптера беспроводных сетей и внешнего генератора опорной частоты. Тут можно изучить фото платы и набора выходов, расположенных на задней панели, ещё есть таблица с основными характеристиками.

ASRock X370 Taichi

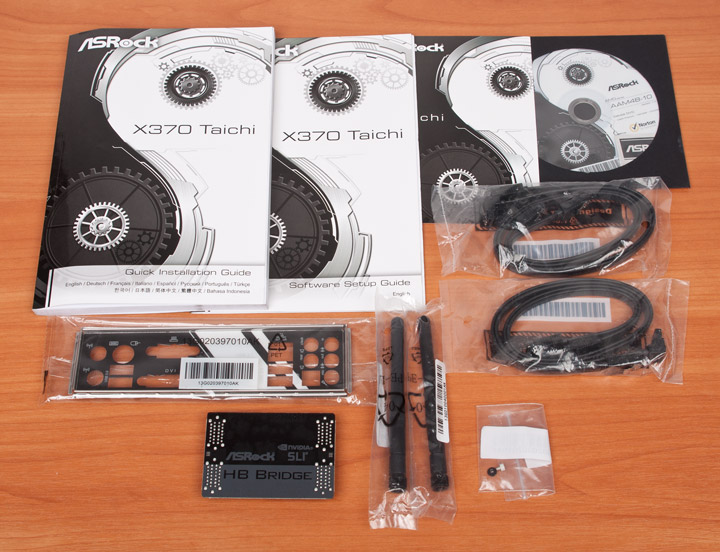

Комплект поставки напоминает таковой у чуть младшей по иерархии ASRock Fatal1ty X370 Gaming K4, посмотрим детальнее:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и A-Tuning на английском языке;
  • памятка по корректной установке модулей памяти;
  • дополнительная брошюра об утилите RGB LED;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • двойной жёсткий мостик для организации SLI;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • два крепёжных винта и одна стойка для устройств формата M.2;
  • две небольшие съёмные внешние антенны.
ASRock X370 Taichi

Последний аксессуар является уникальным для этого набора.

Внешний вид

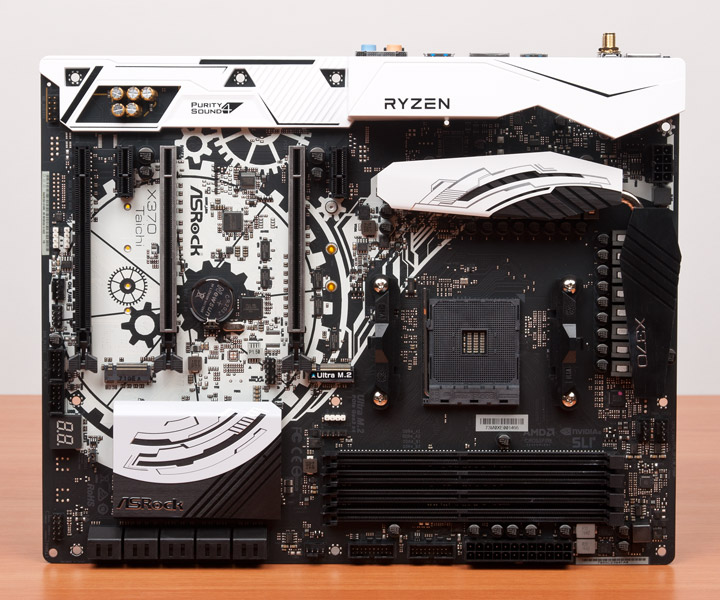

Видны пустующие места под элементы, о которых я упоминал во вступлении. Дизайн платы кажется не особо сложным, но производитель не смог предусмотреть посадочного места под устройства M.2 типа 22110. Для крепления изделия в корпусе есть десять отверстий.

ASRock X370 Taichi

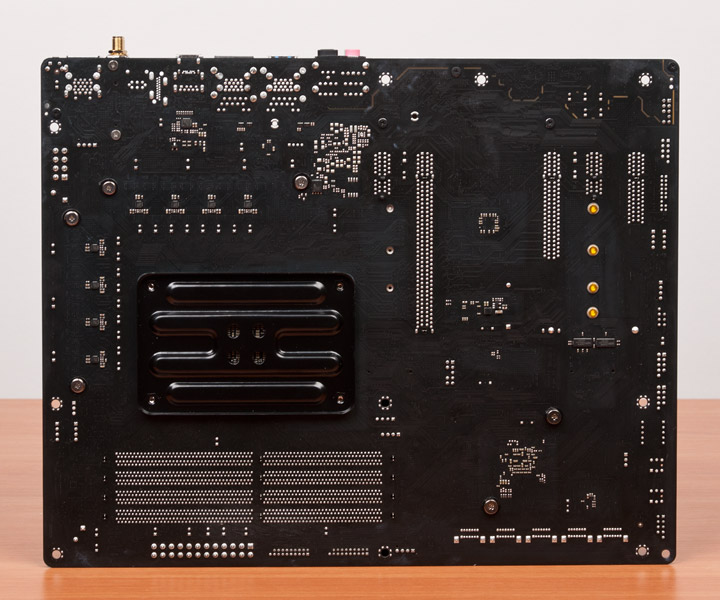

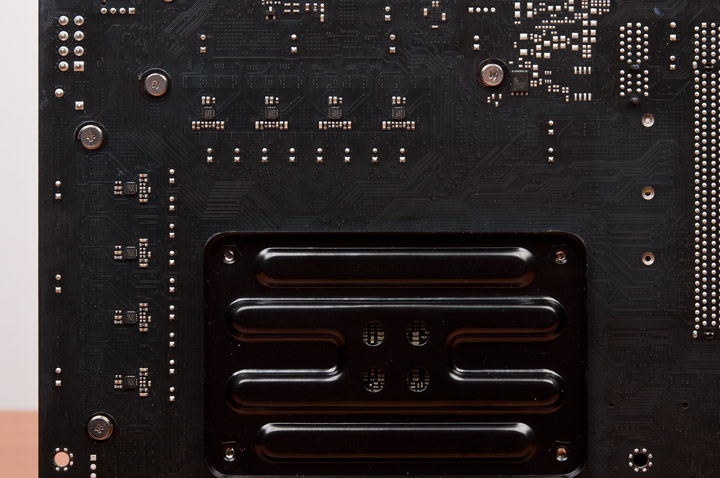

Силовой блок оснащён немалым числом сопроводительных компонентов на обратной стороне платы, потому в режиме открытого стенда потребуется осторожность при обращении с устройством. Для крепежа козырька и радиаторов используются винты.

ASRock X370 Taichi

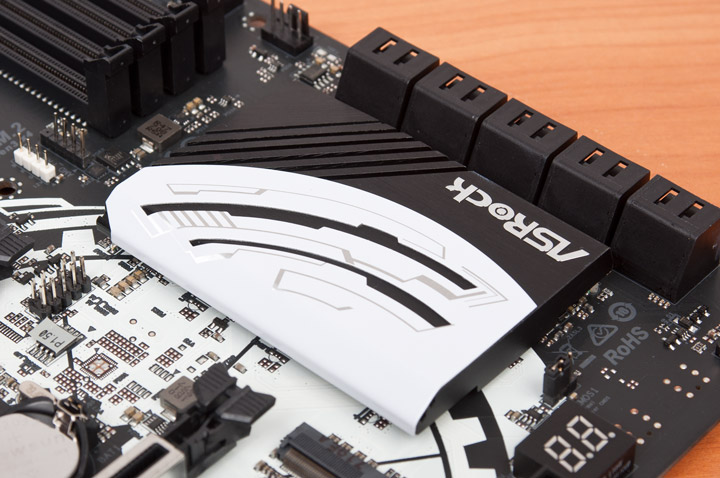

Собственная подсветка у X370 Taichi представляет немногочисленный набор светодиодов типа RGB, все они распаяны под охладителем для хаба. Это довольно солидный, практически монолитный брусок металла, также имеются декоративные элементы. С обязанностями он справился без замечаний.

ASRock X370 Taichi

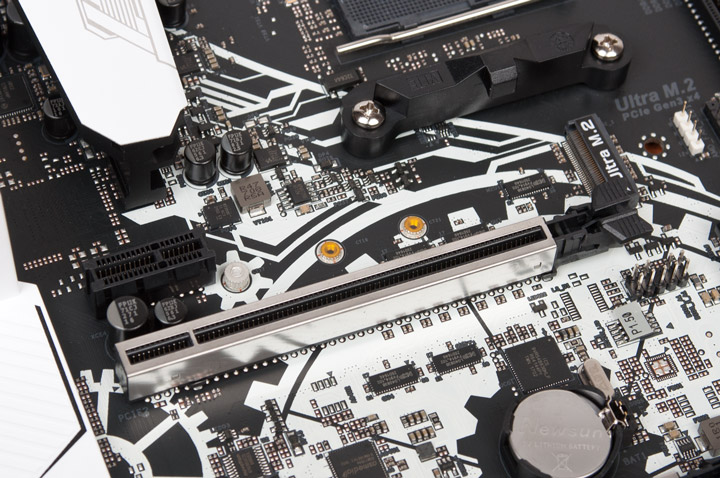

Расположение пары слотов M.2 достаточно удачное — над верхним PCI-E и в нижней части платы.

ASRock X370 TaichiASRock X370 Taichi

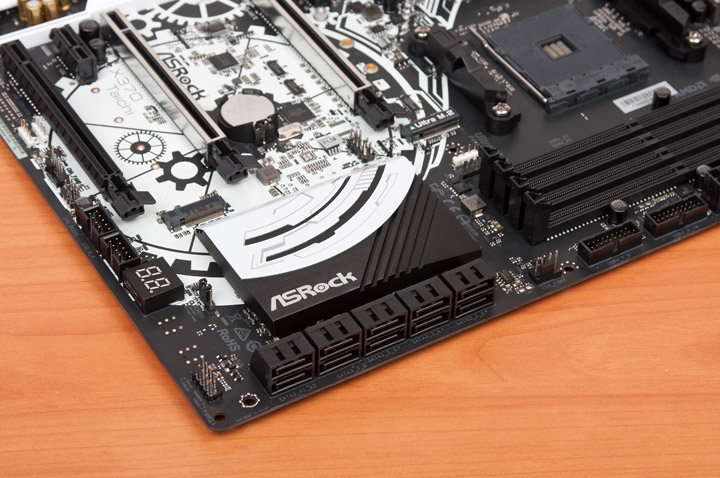

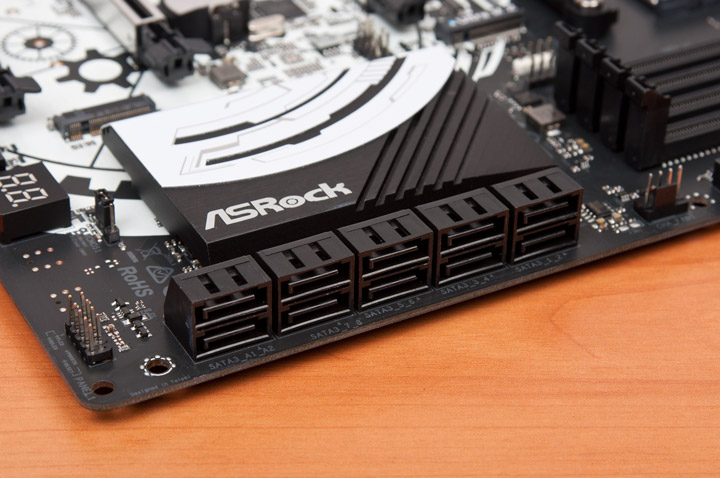

Десять выходов SATA набраны продольными гнёздами. Пара, работающая от стороннего контроллера, имеет отличительное обозначение на поверхности изделия.

ASRock X370 Taichi

Для кабелей USB заготовлено по паре колодок поперечного типа — для второго и третьего поколений.

ASRock X370 Taichi

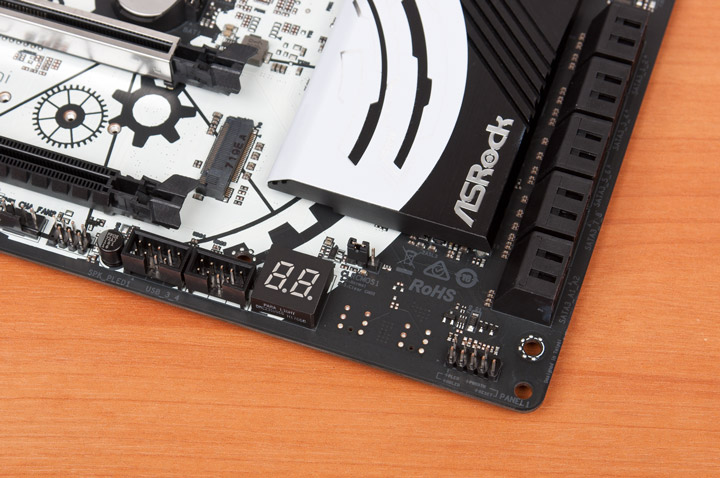

POST-индикатор пригодится в процессе наладки работы собранной системы.

ASRock X370 Taichi

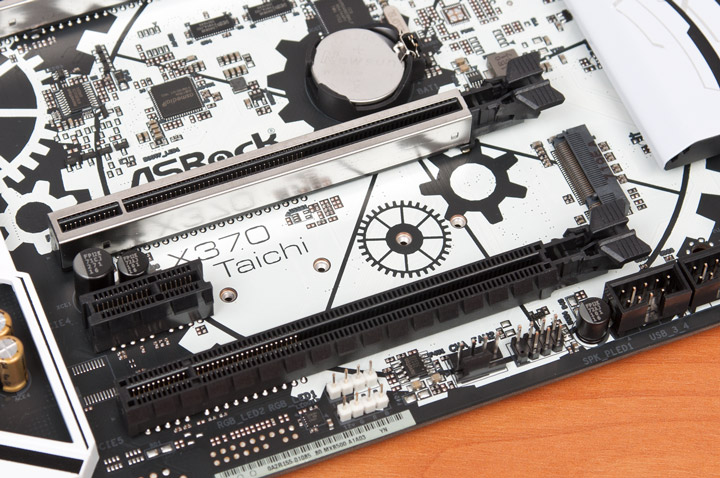

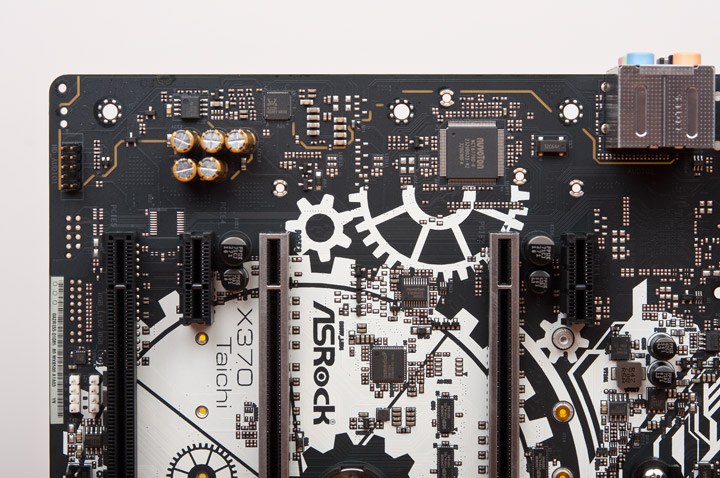

Пара блестящих слотов PCI-E способна поделить поровну 16 линий от ЦП, остальные работают от AMD X370.

ASRock X370 Taichi

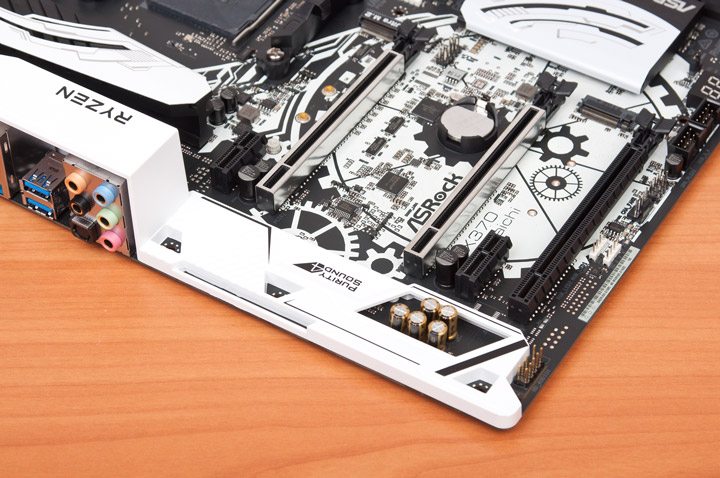

Звук базируется на Realtek ALC1220, ему помогает один операционный усилитель. Также есть небольшое число особых конденсаторов. Экранирующих конструкций в этот раз не использовали.

ASRock X370 Taichi

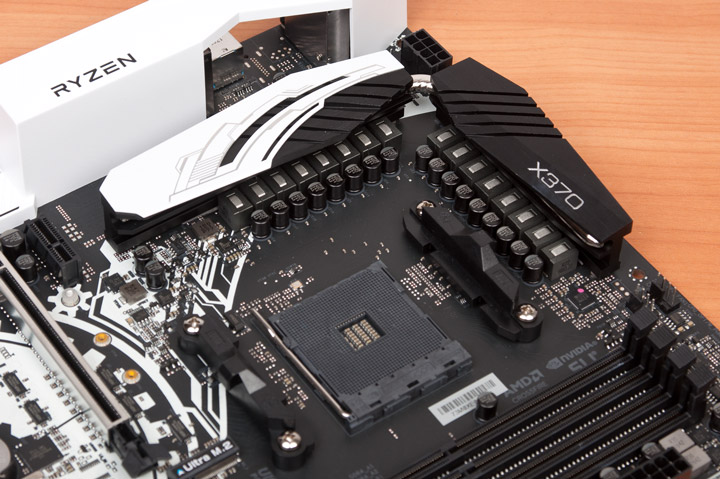

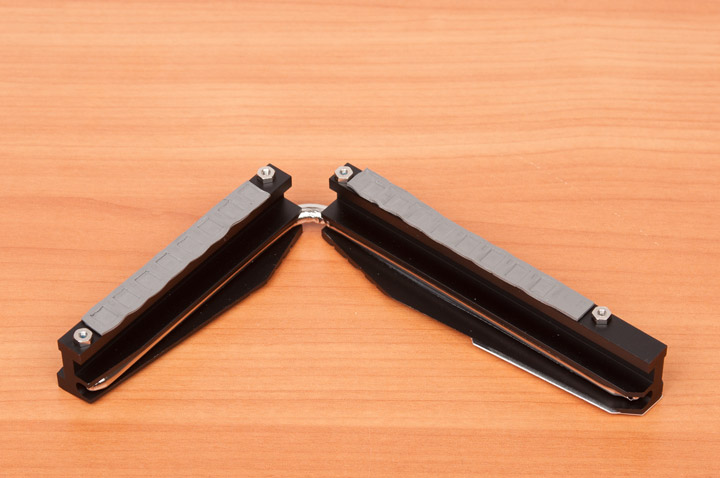

Пара радиаторов силовых элементов между собой соединена теплотрубкой, но такой приём скорее формальный, ведь она расположена практически у самой верхней части, а значит малая часть тепла будет передаваться от одного соседа к другому. Высота конструкции невелика, вряд ли появятся проблемы совместимости с охладителями под ЦП.

ASRock X370 Taichi

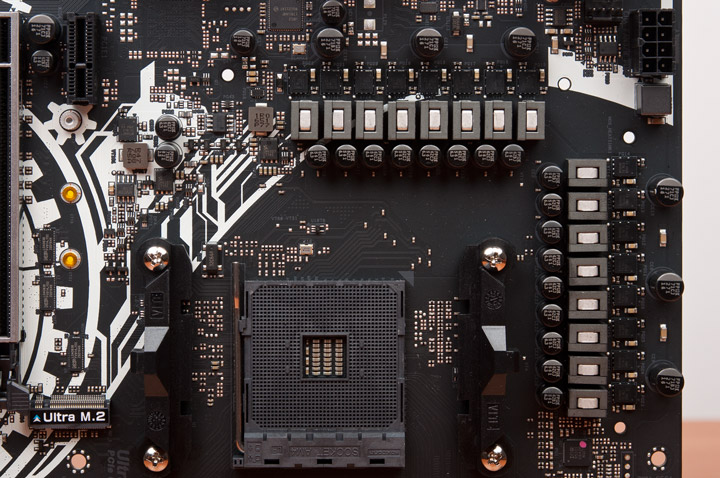

ШИМ-контроллер такой, как и в составе чуть младшей модели, это восьмиканальный International Rectifier IR35201. Ему помогают восемь удвоителей IR3598. Шесть (двенадцать) каналов участвуют в формировании напряжения для ЦП, а ещё два (четыре) нужны для получения NB (SOC) Voltage. Все шестнадцать сборок — это изделия Texas Instruments с индексом CSD87350Q5D. Запас мощности такого стабилизатора невозможно переоценить. Пожалуй, сдерживающим фактором (в случае экстремального разгона) будет выступать единственное восьмиконтактное гнездо питания ЦП.

ASRock X370 TaichiASRock X370 Taichi

Роль проводника тепла, как обычно, выполняет прокладка. Тут у неё с площадью поверхностей проблем нет.

ASRock X370 Taichi

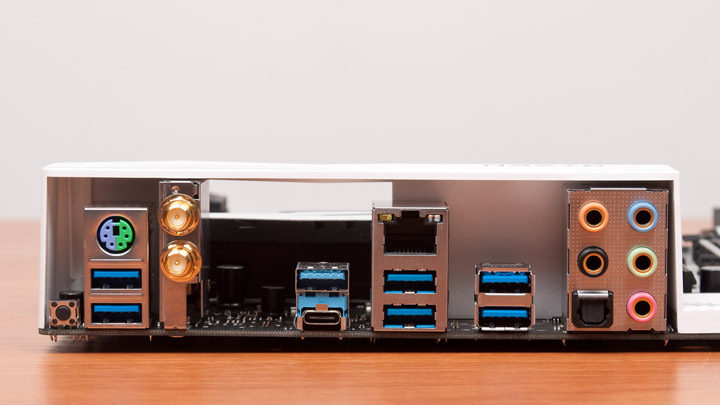

Набор гнёзд задней панели сокращён при сравнении с младшей моделью, а всё из-за отсутствия видеовыходов. Беспроводной адаптер предустановлен. Появилась кнопка, позволяющая провести сброс настроек CMOS. В целом, имеющийся комплект неплох, однако от старших продуктов ожидаешь обычно чего-то большего.

ASRock X370 Taichi
