Как известно, вышедшие в октябре 2012 года гибридные процессоры AMD A-Series второго поколения получили конструктивное исполнение Socket FM2, для которого потребовались новые системные платы. В предыдущих обзорах мы познакомили вас с «материнками» ASUS и Gigabyte, предназначенными для работы с APU Trinity, а сегодня предлагаем вашему вниманию еще один интересный продукт — FM2A85X Extreme6, производства компании ASRock.

ASRock FM2A85X Extreme6

Данная модель, основанная на старшем чипсете AMD A85X, относится к среднему ценовому диапазону, и предназначена, в первую очередь, для любителе разгона и требовательных пользователей. Технические характеристики системной платы представлены в следующей таблице:

Модель ASRock FM2A85X Extreme6
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2400*/2600*, (* — ОС), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 8 x 2.0 (2 разъема на задней панели, AMD A85X)
4 х 3.0 (2 разъема на задней панели, AMD A85X)
2 х 3.0 (ASMedia ASM1043)
ATA-133
Serial ATA 7 x SATA 6 Гбит/с (A85X)
eSATA 1 х eSATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10, JBOD (A85X)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Индикатор кодов POST, кнопки включения и выключения, Restart to UEFI, X-Boost

Спецификации системной платы ASRock FM2A85X Extreme6 определяют её возможности расширения, которые находятся на типичном для аналогичных продуктов уровне.


Комплект поставки

Материнская плата FM2A85X Extreme6 поставляется в картонной коробке средних размеров, надежно защищающей содержимое от повреждений во время транспортировки. Большую часть лицевой поверхности занимают название модели и логотип 555 XFast, указывающий на поддержку платой набора фирменных технологий XFast RAM, XFast USB и XFast LAN. Утилита XFast RAM предназначена для создания в области ОЗУ скоростного RAM-диска, XFast USB ускоряет работу USB, а XFast LAN позволяет управлять приоритетами и пропускной способностью сетевого соединения.

ASRock FM2A85X Extreme6

Обратная сторона упаковки знакомит покупателей с конструктивными особенностями системной платы, здесь же можно найти её изображение и краткую спецификацию. Одной из ключевых особенностей FM2A85X Extreme6 является функция автоматического разгона X-Boost, которая в определенных приложениях обеспечивает прирост до 15%.Среди оригинальных решений следует отметить Restart to UEFI, предназначенного для ускорения доступа к прошивке материнской платы.

ASRock FM2A85X Extreme6

Разнообразие комплекта поставки ASRock FM2A85X Extreme6 для нас не стало неожиданностью. Набор дополнительных принадлежностей состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • DVD-диска с драйверами и программным обеспечением;
  • многоязычного руководства пользователя;
  • инструкции по работе с фирменным ПО.
ASRock FM2A85X Extreme6

Поскольку подобный перечень аксессуаров характерен для абсолютного большинства системных плат начального и среднего ценовых диапазонов, мы позволим себе отказаться от критических комментариев, а сразу перейдем к изучению дизайна новинки.


Дизайн

Системная плата ASRock имеет размеры 305 х 244 мм, что в точности соответствует спецификации стандарта ATX. Внешне «материнка» выделяется массивной системой охлаждения и позолоченными корпусами твердотельных конденсаторов. Компоновка близкая к классической, так что все основные узлы расположены на привычных местах.

ASRock FM2A85X Extreme6

Для установки модулей ОЗУ новинка располагает четырьмя слотами DIMM DDR3, способными принять 64 ГБ оперативной памяти с частотой до 2600 МГц в режиме оверклокинга. В основе FM2A85X Extreme6 лежит набор системной логики AMD A85X, совместимый с APU AMD A-Series второго поколения и процессорами Athlon в исполнении Socket FM2. Электропитание к силовой подсистеме подводится при помощи восьмиконтактного разъема EPS12V, а сам VRM выполнен по десятиканальной схеме, где восемь фаз питают вычислительные модули, а две оставшиеся обеспечивают напряжением встроенный северный мост. За работу преобразователя напряжения отвечает цифровой ШИМ-контроллер IR3565A, который поддерживает функцию Load Line Calibration и регулировку частоты переключения MOSFET.

ASRock FM2A85X Extreme6

Полевые транзисторы преобразователя напряжения накрыты массивным радиатором, изготовленным из алюминиевого сплава. При условии обдува процессорным кулером его эффективности достаточно для нормальной работы VRM в режиме разгона.

ASRock FM2A85X Extreme6

Системная логика охлаждается небольшим плоским радиатором, который, благодаря невысокому тепловыделению микросхемы FCH, отлично справляется со своими задачами. Интересно, что ребра радиатора накрыты металлическим кожухом, который отнюдь не повышает эффективности конструкции. Зато, все элементы системы охлаждения имеют надежное крепление на подпружиненных болтах.

ASRock FM2A85X Extreme6

Материнская плата ASRock FM2A85X Extreme6 оснащена шестью разъемами для подключения вентиляторов, причем, скоростью двух «карлсонов» можно управлять посредством ШИМ. Любителям экспериментов по разгону пригодятся аппаратные кнопки включения и перегрузки, а также светодиодный индикатор кодов POST, отображающий процесс загрузки. Жаль только, что производитель не снабдил модель контрольными точками для измерения основных напряжений.

ASRock FM2A85X Extreme6

Новинка позволяет объединять три графических акселератора в систему AMD 3-Way CrossFireX. Владельцам единственной видеокарты следует использовать первый по счету слот PCI Express 2.0 x16, в случае установки второго графического ускорителя два верхних порта переключатся в режим PCI Express 2.0 x16@x8. Третий слот всегда функционирует как PCI Express 2.0 x16@x4, поскольку за его работу отвечает микросхема системной логики.

ASRock FM2A85X Extreme6

Дополнительно материнская плата ASRock позволяет установить пару плат расширения с интерфейсом PCI Express 2.0 x1, а для работы еще двух устройств можно использовать соответствующие разъемы PCI. Из необычных решений отметим поддержку инфракрасного приемника фирменного пульта дистанционного управления, датчик которого подключается к специализированному внутреннему порту CIR. Подсистема хранения данных FM2A85X Extreme6 представлена семью портами SATA 6 Гбит/с и одним eSATA 6 Гбит/с, которые обслуживаются микросхемой AMD A85X. Дисковые накопители можно объединять в RAID массивы уровней 0, 1, 5, 10 и JBOD. В основе звуковой подсистемы лежит продвинутый HD-аудиокодек Realtek ALC898, поддерживающий декодирование звуковых дорожек Blu-Ray дисков и подключение цифровых ресиверов к оптическому порту S/PDIF. За работу локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111E, а вот поддержки беспроводной передачи данных нет. Что касается работы с периферийными устройствами, то чипсет AMD A85X Extreme6 обеспечивает функционирование восьми портов USB 2.0, два из которых выведены на заднюю панель, и четырех USB 3.0. Отдельная микросхема ASMedia ASM1043 позволяет реализовать два дополнительных интерфейса для подключения устройств с поддержкой универсальной последовательной шины третьей версии. В итоге, на задней панели героини сегодняшнего обзора можно встретить:
  • комбинированный разъем PS/2;
  • четыре разъема USB 3.0 и пару USB 2.0;
  • видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
  • кнопку Clear CMOS;
  • интерфейс eSATA 6 Гбит/с;
  • сетевой порт RJ-45;
  • оптический аудиовыход S/PDIF;
  • пять аналоговых звуковых выходов.
ASRock FM2A85X Extreme6

Несмотря на наличие четырех видеовыходов пользователи могут одновременно использовать только три из них. Это связано с аппаратными особенностями видеокарты, встроенной в гибридные процессоры Trininty. Между тем, для увеличения быстродействия существует возможность объединения ресурсов дискретной и встроенной видеокарты в конфигурацию AMD Dual Graphics, а технология Lucid Virtu MVP обеспечивает совместное использование интегрированного и внешнего графических ускорителей.

В целом, дизайн FM2A85X Extreme6 произвела весьма положительное впечатление. Проектировщики ASRock максимально использовали возможности расширения системной логики и заложили в героиню сегодняшнего обзора солидный запас прочности, снабдив системную плату мощным преобразователем напряжения и достаточно эффективной системой охлаждения. Впрочем, на фоне продукции конкурентов конструкция новинки не отличается особой оригинальностью, так что мы переходим к изучению прошивки. UEFI Setup

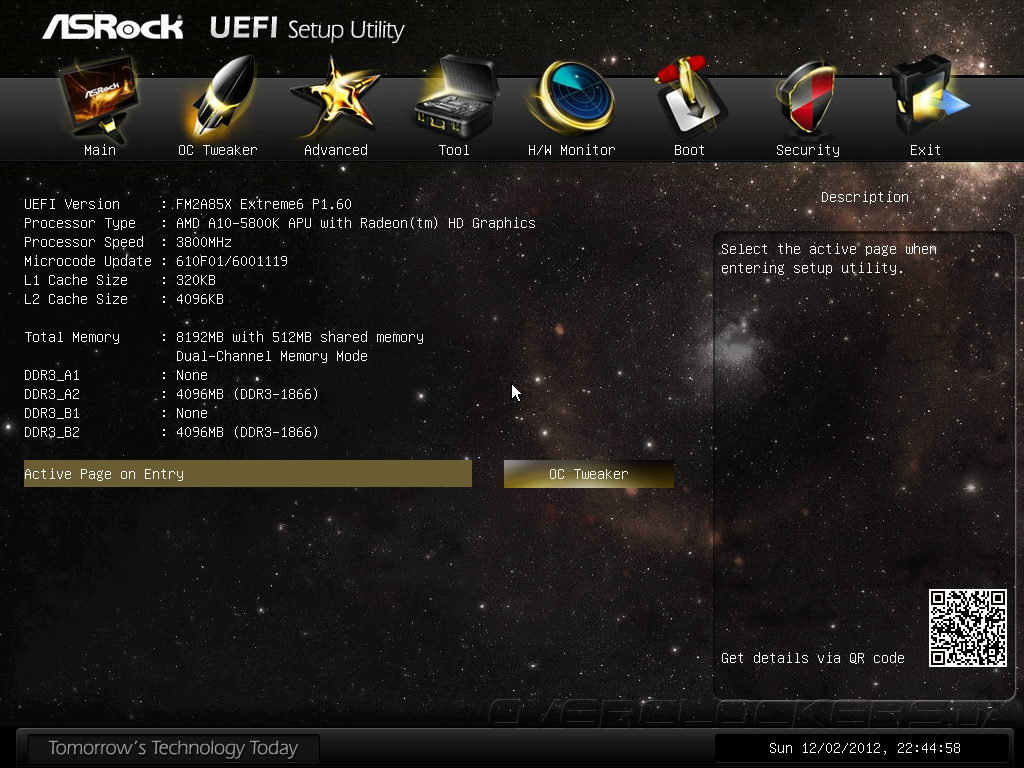

Прошивка системной платы FM2A85X Extreme6 базируется на микрокоде Unified EFI разработки AMI. Меню настройки имеет оригинальный и весьма удобный интерфейс, знакомый по обзорам старших продуктов компании ASRock для процессоров Intel, например, ASRock Z77 OC Formula. После входа в UEFI Setup пользователь попадает в раздел Main, где отображается информация о версии управляющего микрокода, установленных процессоре и модулях ОЗУ. Здесь же можно задать вкладку, которая будет отображаться после входа в прошивку.

UEFI Setup ASRock FM2A85X Extreme6

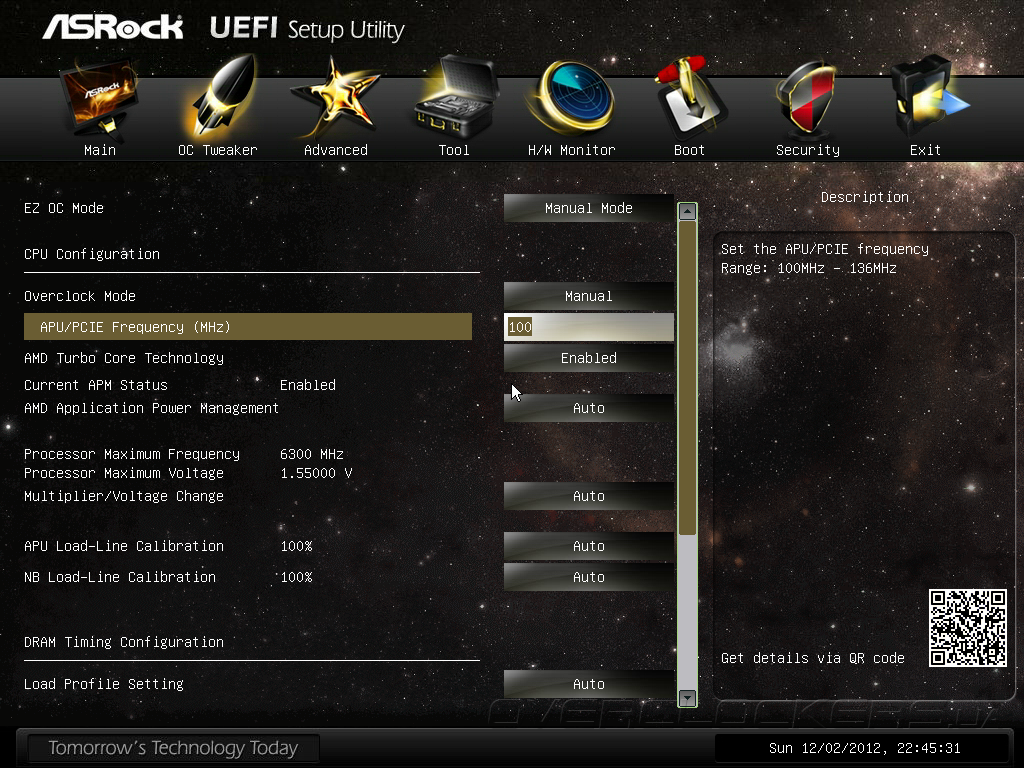

Подавляющее большинство настроек, связанных с разгоном, находятся в разделе OC Tweaker.

UEFI Setup ASRock FM2A85X Extreme6

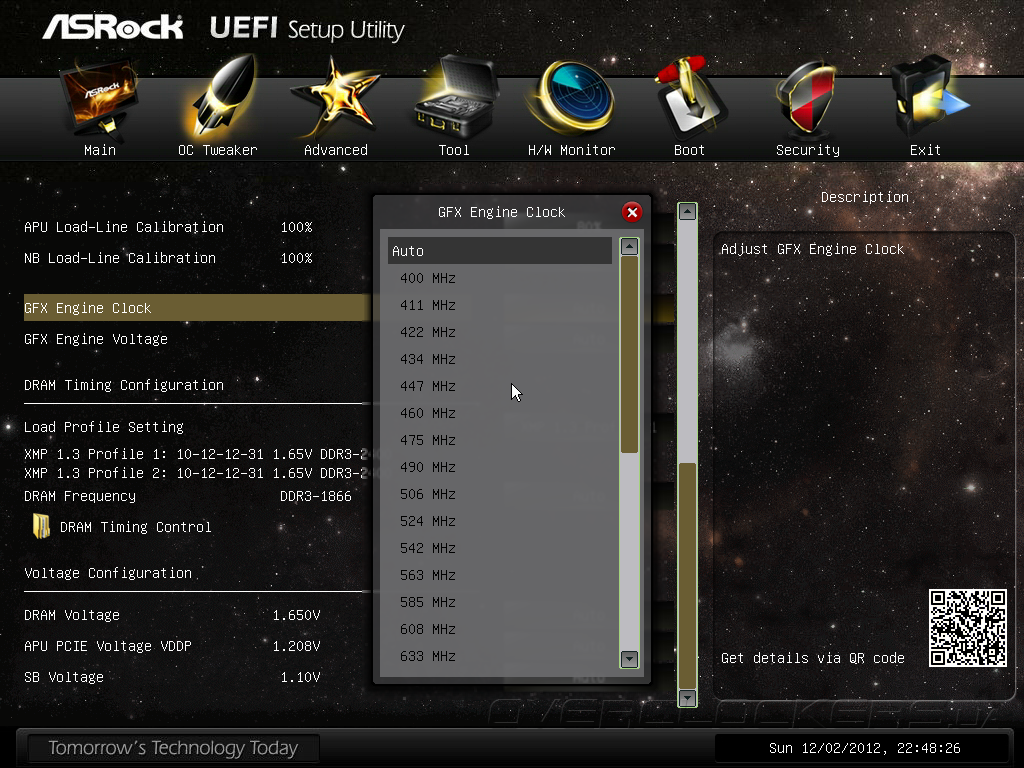

Для встроенного графического ускорителя можно задать напряжение питания, а для APU A-Series из овкрклокерской серии «К» также доступно управление частотой видеоядра.

UEFI Setup ASRock FM2A85X Extreme6

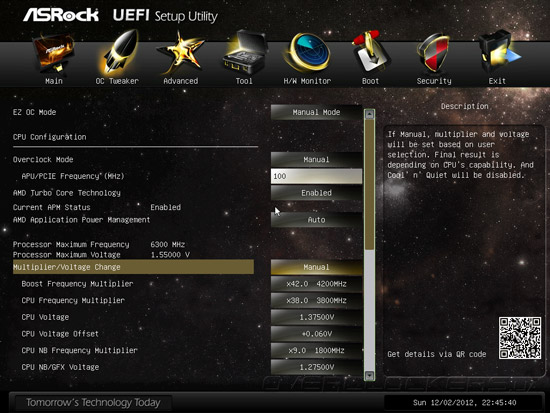

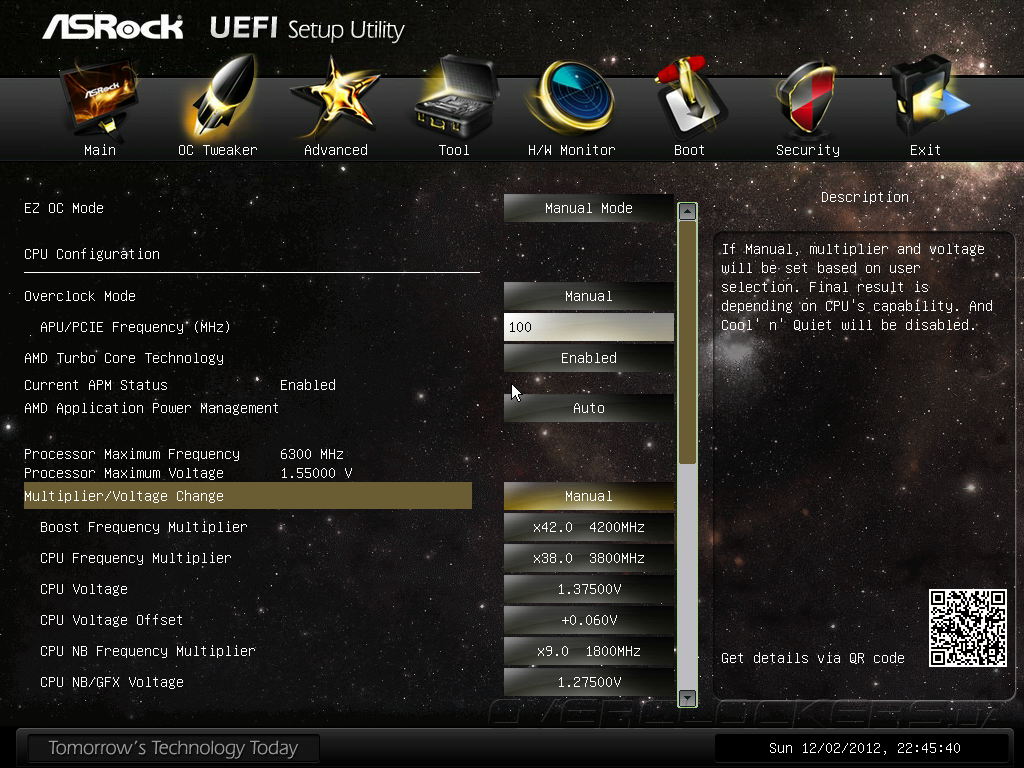

Интересно реализовано управление напряжениями и коэффициентами умножения процессора. Во-первых, при любом изменении параметров функция AMD Cool’n’Quiet прекращает свою работу, о чем прошивка честно предупреждает пользователей. Во-вторых, для напряжений питания вычислительных модулей и встроенного северного моста предусмотрена двухступенчатая регулировка. Пользователь может откорректировать штатное значение VID, а также указать прирост к номинальному напряжению. На наш взгляд, при условии отключения технологий энергосбережения данные возможности совершенно избыточны.

UEFI Setup ASRock FM2A85X Extreme6

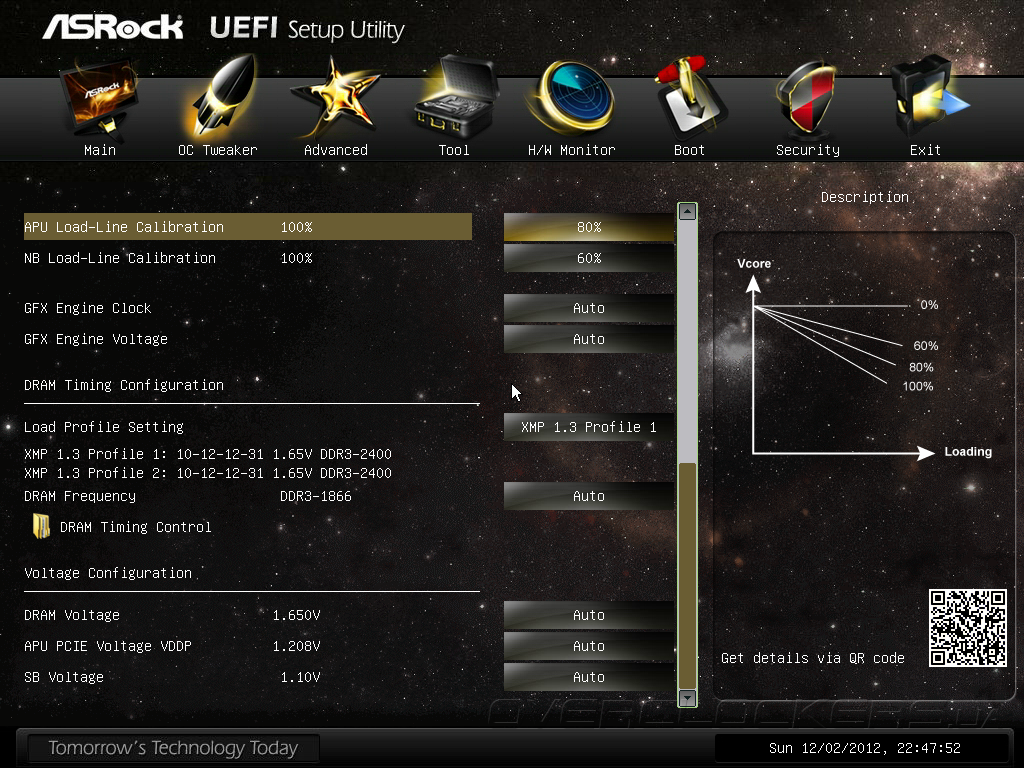

Для компенсации падения напряжение на процессоре в нагрузке предусмотрена функция Load-Line Calibration, правда, её управление не слишком интуитивно. Для данной опции предусмотрены значения «0%», «60%», «80%» и «100%», разобраться в которых помогает подсказка, всплывающая в правой части окна. Выходит, что значение «0%» соответствует наиболее агрессивной работе Load-Line Calibration, а при «100%» допускается максимальная просадка напряжения.

UEFI Setup ASRock FM2A85X Extreme6

Прошивка материнской платы FM2A85X Extreme6 предлагает неплохие возможности по управлению напряжениями, хотя сами опции разбросаны по всему разделу OC Tweaker. Для удобства перечень параметров, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage 0,6—1,55 0,005
CPU Voltage Offset –0,3...+0,3 0,005
CPU NB/GFX Voltage 0,6—1,55 0,005
CPU NB/GFX Voltage Offset –0,3...+0,3 0,005
GFX Engine Voltage 1,19—1,542 0,006
DRAM Voltage 1,165—1,8 0,005
APU PCIE Voltage VDDP 1,208—1,563 0,012
SB Voltage 1,1—1,4 0,01

Даже несмотря на двухступенчатую регулировку параметр CPU Voltage нельзя поднять выше 1,85 В, так что для экспериментов с жидким азотом или криогенными системами охлаждения героиня сегодняшнего обзора подходит не лучшим образом. Впрочем, для разгона «на воздухе» пределов увеличения напряжений вполне достаточно.

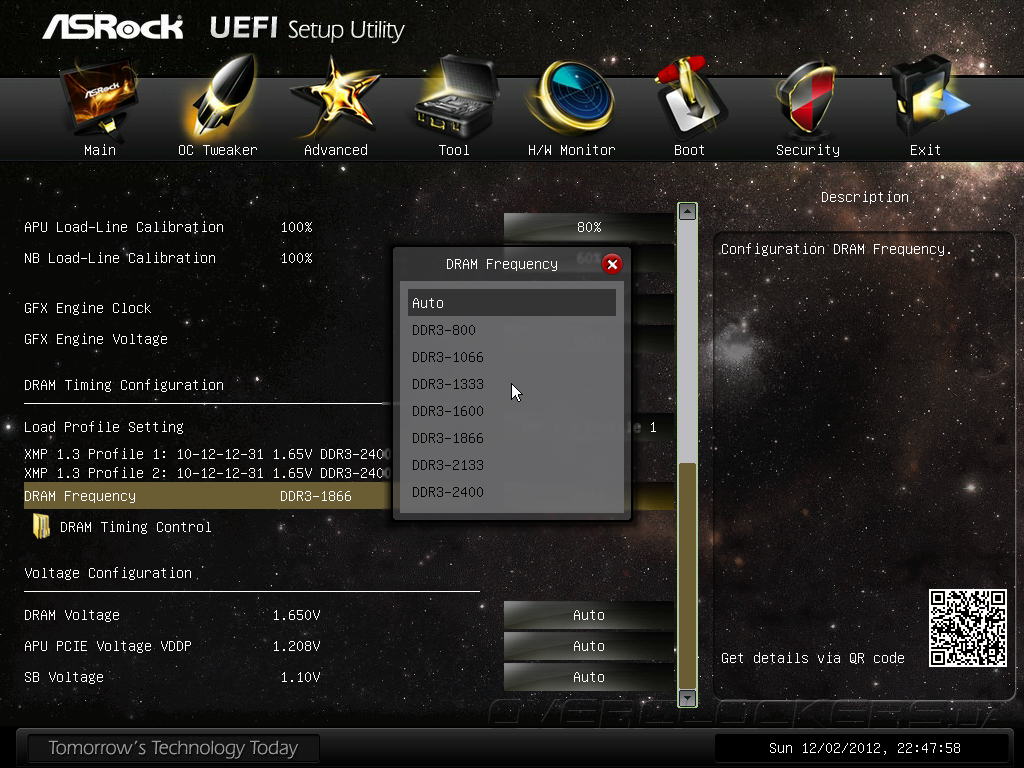

Меню настройки ASRock FM2A85X Extreme6 поддерживает автоматическую установку параметров ОЗУ в соответствии с профилям AMP (AMD Memory Profile), а также XMP 1.2 и 1.3. В ручном режиме доступны частоты до 2400 МГц включительно, а во вкладке DRAM Timing Control пользователь может регулировать тайминги и некоторые тонкие настройки контроллера оперативной памяти.

UEFI Setup ASRock FM2A85X Extreme6

UEFI Setup ASRock FM2A85X Extreme6

Естественно, что для успешного овреклокинга необходимы соответствующие навыки, а для тех, кто такими знаниями не обладает, предусмотрен автоматический режим разгона CPU OC Mode. В этом случае обладателю ASRock FM2A85X Extreme6 достаточно выбрать желаемую частоту процессора, а все остальные параметры прошивка выставит самостоятельно.

UEFI Setup ASRock FM2A85X Extreme6

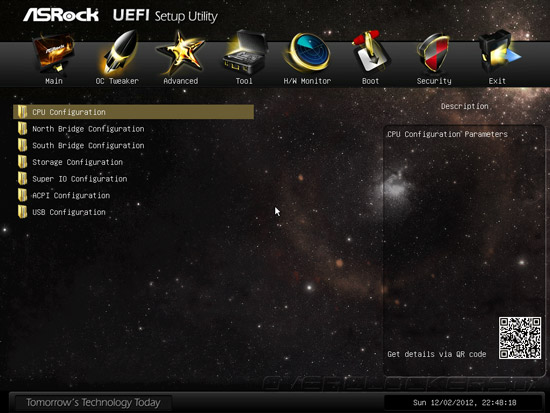

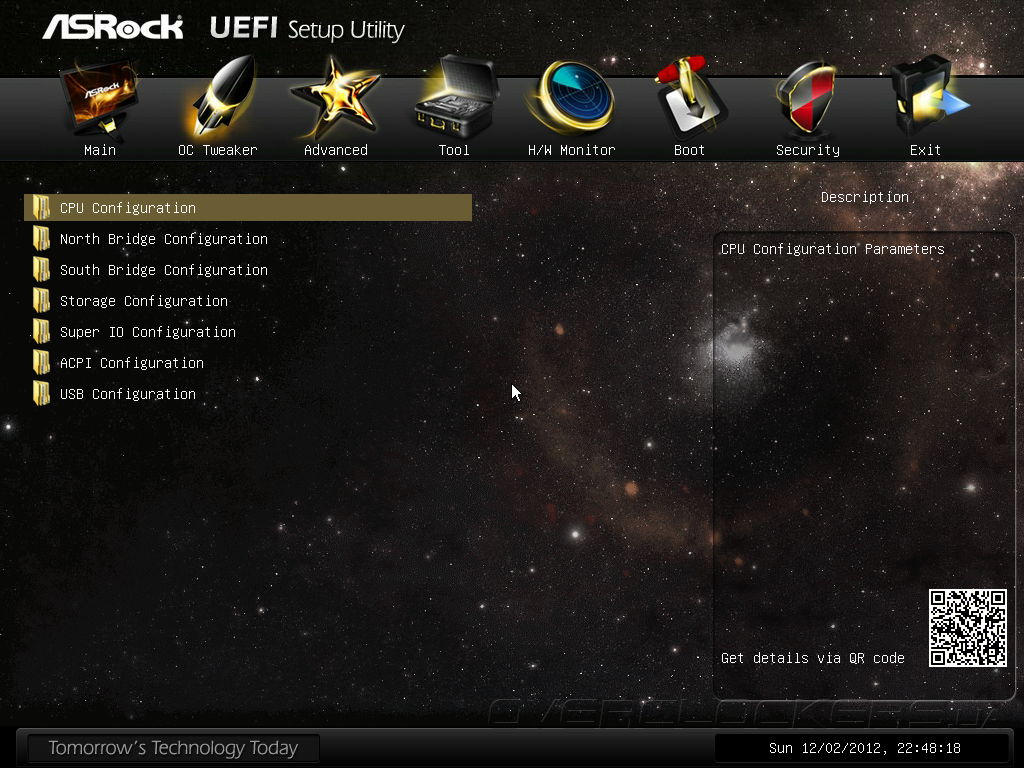

Раздел Advanced позволяет задать дополнительные параметры процессора, а также выполнить тонкие настройки системой логики и контроллеров периферийных устройств.

UEFI Setup ASRock FM2A85X Extreme6

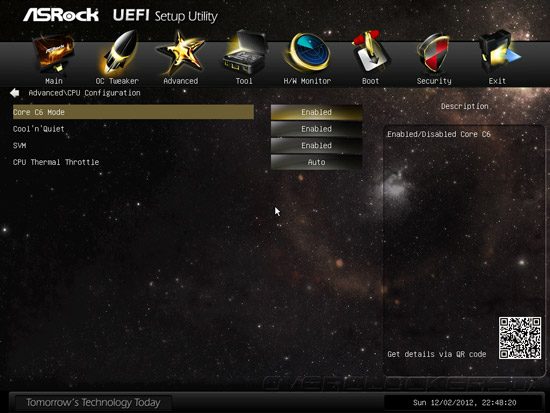

Вкладка CPU Configuration, как следует из названия, предназначена для управления процессорными функциями энергосбережения и аппаратной виртуализации. Здесь же настраивается защита от перегрева, которая по достижении критической температуры включает режим пропуска тактов.

UEFI Setup ASRock FM2A85X Extreme6

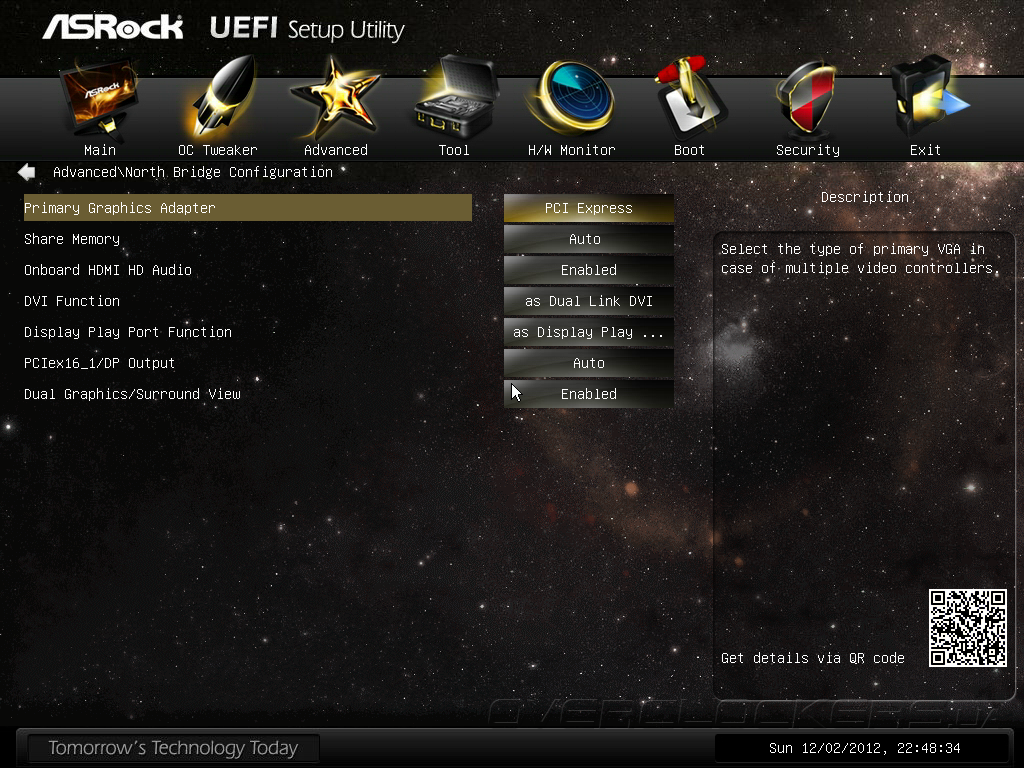

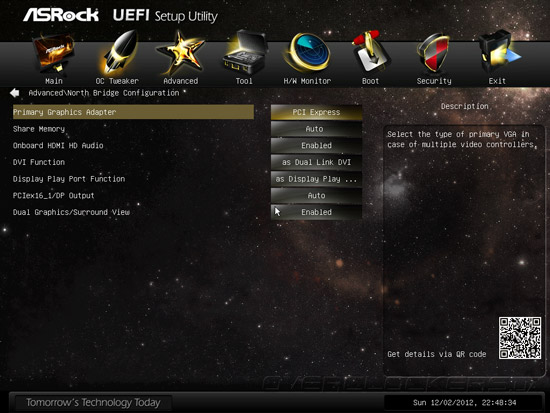

Настройки встроенного графического адаптера находится в подменю North Bridge Configuration, где можно задать порядок инициализации видеокарт и объем кадрового буфера, а также активировать функцию Dual Graphics.

UEFI Setup ASRock FM2A85X Extreme6

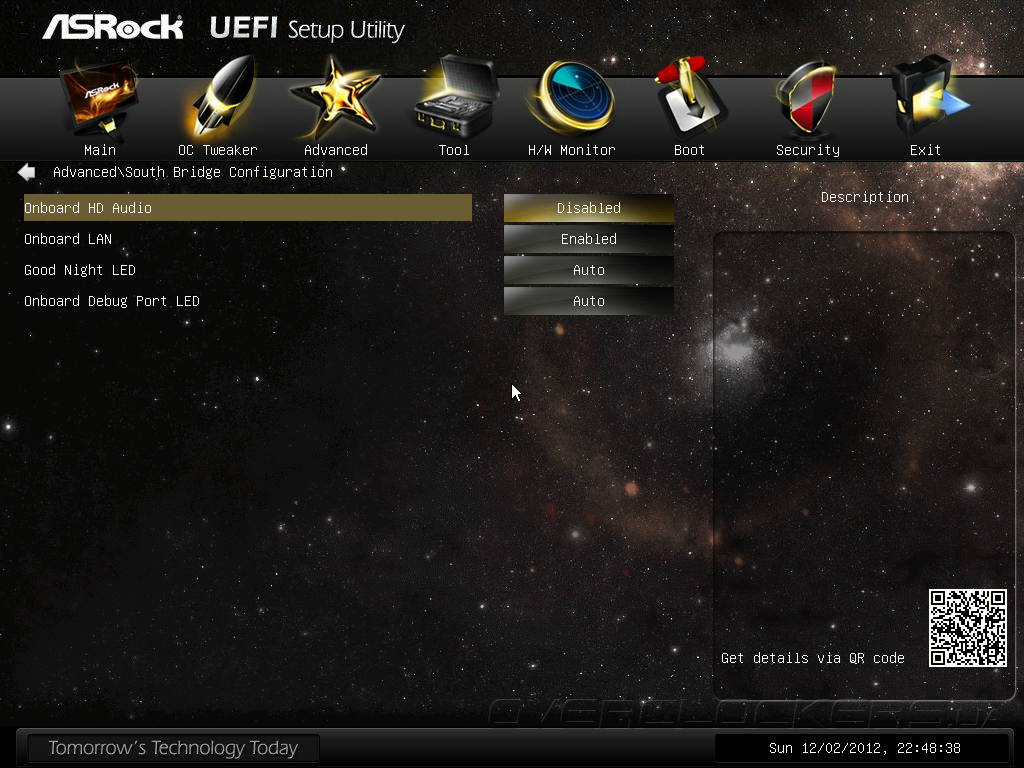

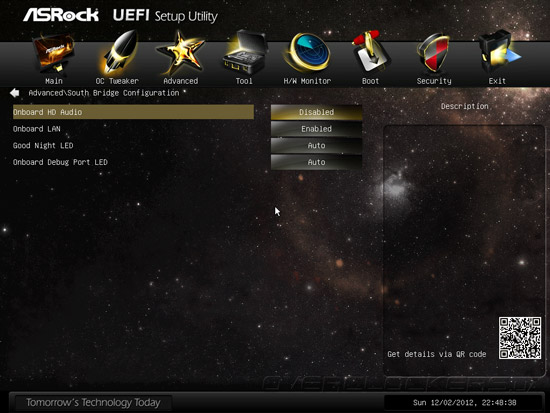

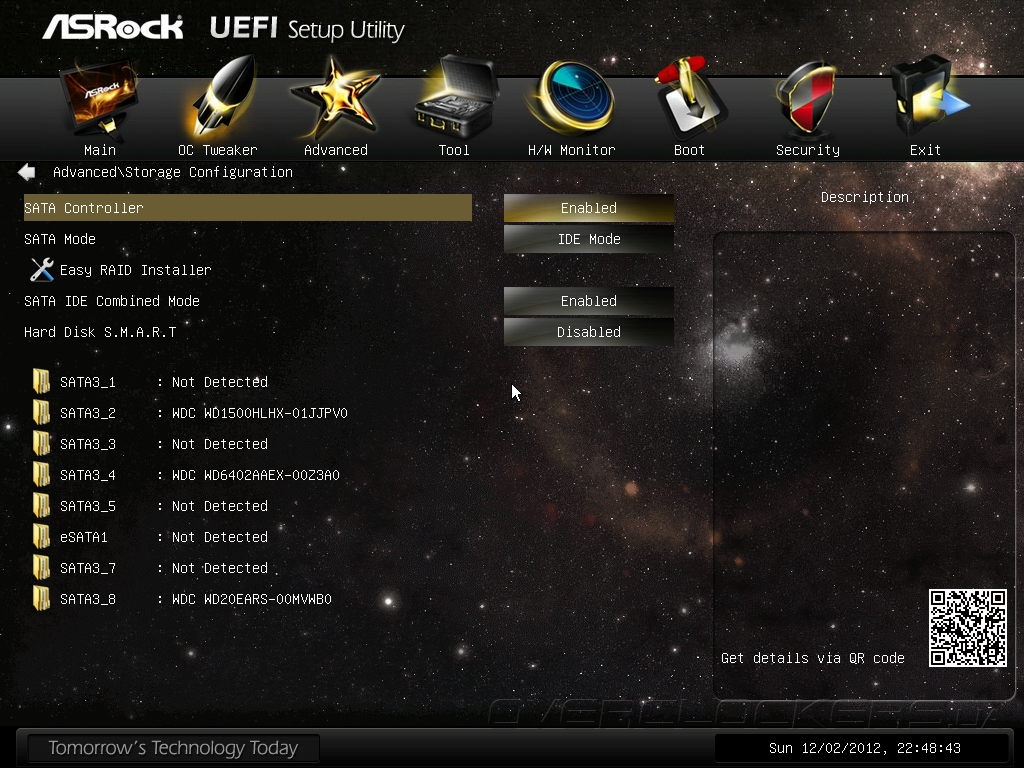

Во вкладке South Bridge Configuration содержатся настройки звуковой и сетевой подсистем, а Storage Configuration отвечает за конфигурацию дисковых устройств.

UEFI Setup ASRock FM2A85X Extreme6

UEFI Setup ASRock FM2A85X Extreme6

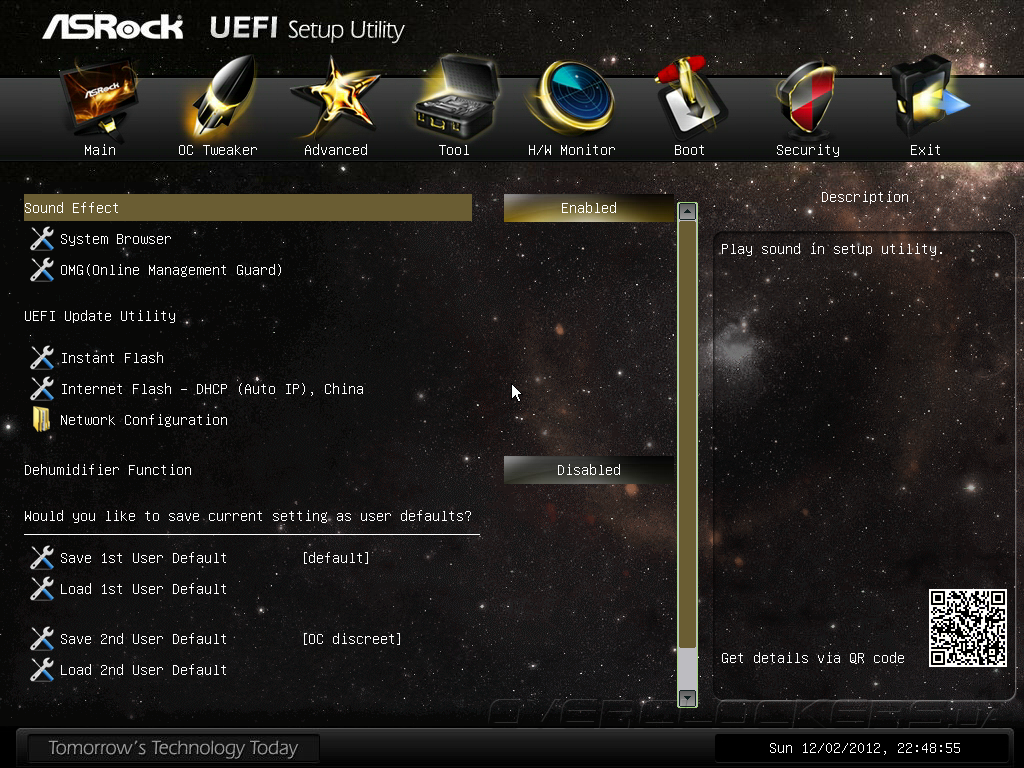

Дополнительные возможности прошивки материнской платы ASRock сосредоточены в разделе Tools. Пользователь может включить звуковое сопровождение работы в меню настройки, сохранить до трех профилей с настройками, а также воспользоваться функцией Dehumidifier. Последняя препятствует образованию конденсата внутри системного блока и будет полезна в случае использования криогенных или проточных СВО. Отметим отличную реализацию утилиты для обновления управляющего микрокода Instant Flash, которая позволяет скачивать прошивку из сети Интернет.

UEFI Setup ASRock FM2A85X Extreme6

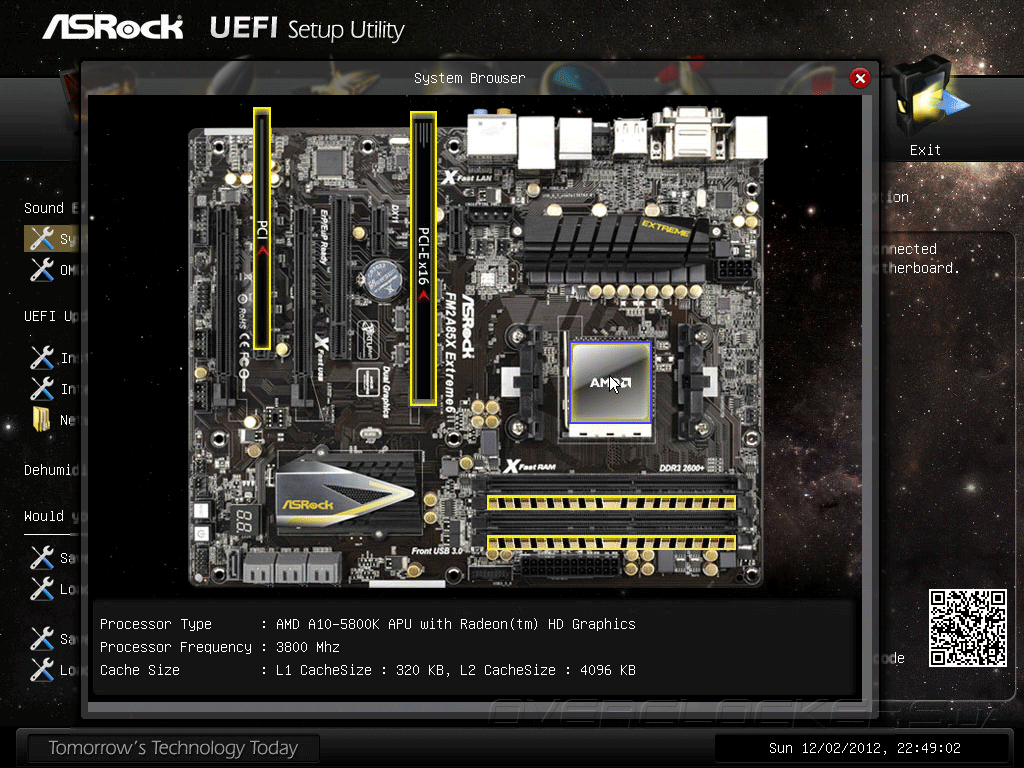

В UEFI Setup участницы тестирования встроена микропрограмма System Browser, которая служит для получения информации об установленных в системе компонентах и режимах их работы.

UEFI Setup ASRock FM2A85X Extreme6

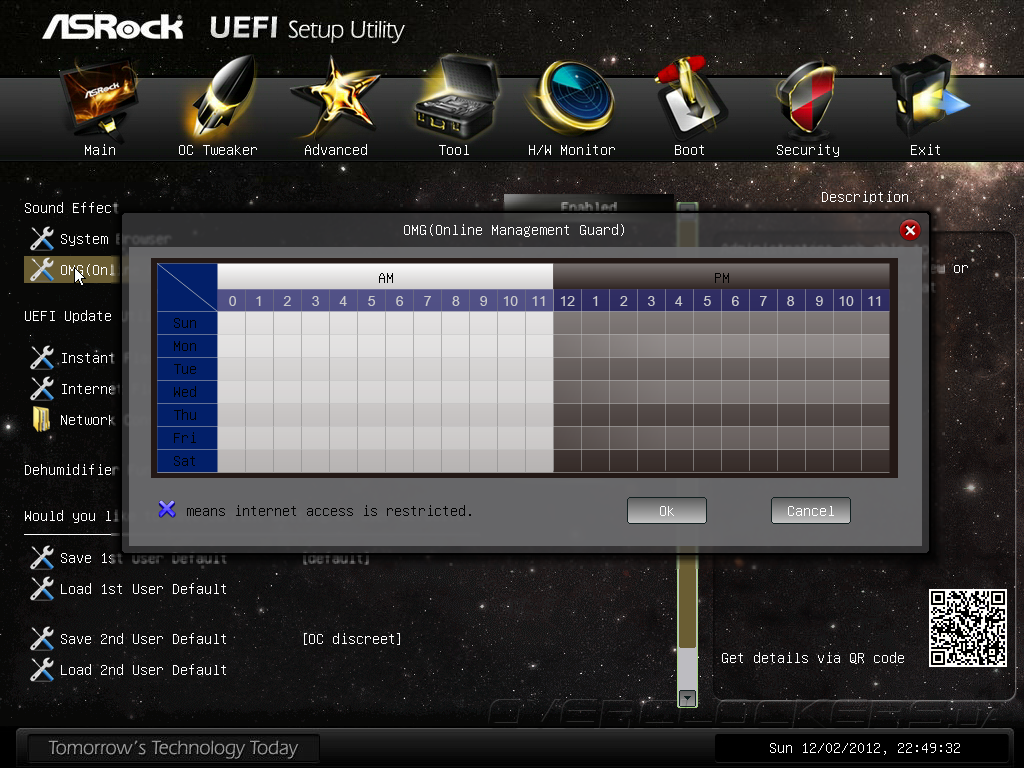

Также, FM2A85X Extreme6 предлагает удобный инструмент для контроля ограничения доступа в локальную сеть — Online Management Guard, при помощи которого по расписанию блокируется сетевое подключение.

UEFI Setup ASRock FM2A85X Extreme6

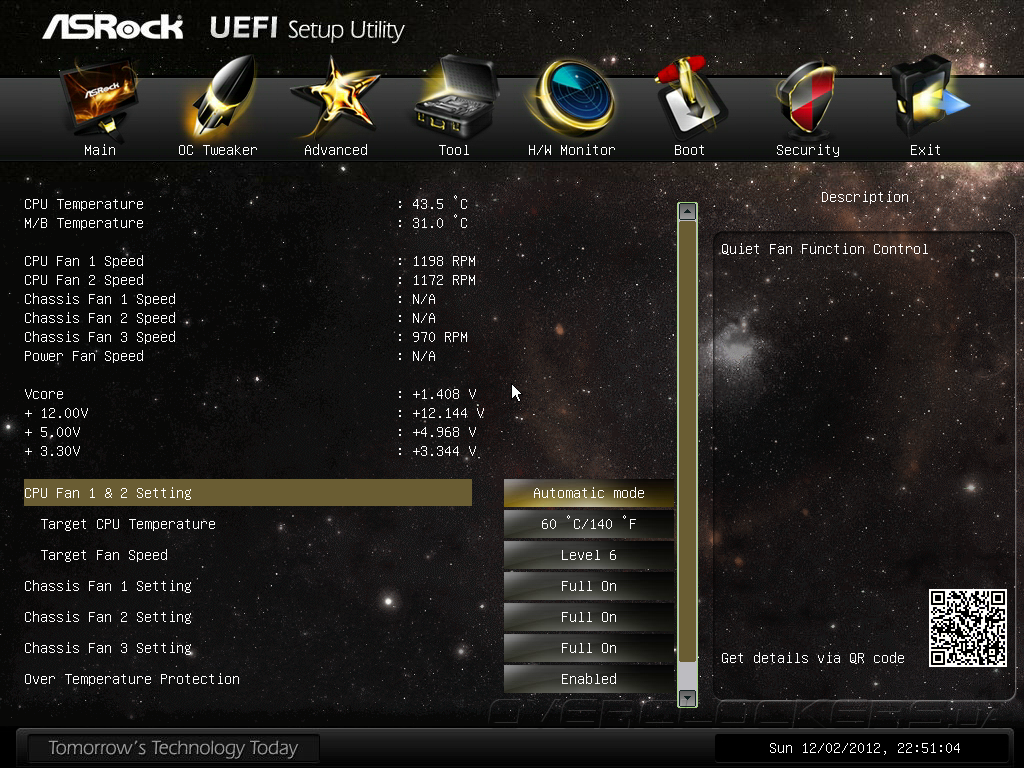

Напоследок рассмотрим возможности новинки в части аппаратного мониторинга и управления работой вентиляторов, которые сосредоточены в разделе H/W Monitor. Прошивка позволяет контролировать две температуры, скорости вращения шести «карлснонов», а также считывать показания четырех датчиков напряжений. Для крыльчатки процессорного кулера и одного корпусного вентилятора можно задать автоматической режим в зависимости от температуры процессора, а для оставшихся — указать скорость вращения вручную.

UEFI Setup ASRock FM2A85X Extreme6

В итоге, знакомство с меню настроек ASRock FM2A85X Extreme6 вызвало у нас противоречивые эмоции. С одной стороны, прошивка предлагает все необходимые инструменты для тонкой настройки системной платы, имеет ряд дополнительных функций и предлагает неплохие возможности для разгона. С другой стороны, огорчает безусловная деактивация технологий энергосбережения в разгоне, а предела увеличения напряжения на процессоре может не хватить при экспериментах с экстремальными системами охлаждения.


Комплектное ПО

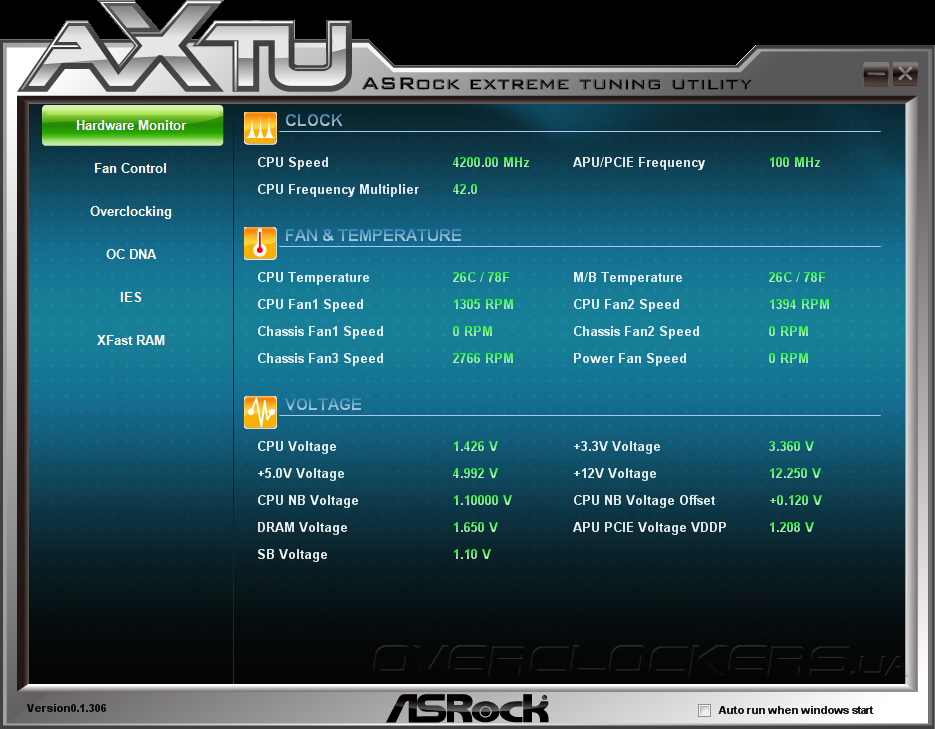

В комплекте с материнской платой FM2A85X Extreme6 покупатель получает некоторый набор программного обеспечения и все необходимые драйверы. Любителей разгона непременно заинтересует программный продукт ASRock Extreme Tuning Utility, предназначенный для настройки быстродействия и контроля параметров аппаратного мониторинга из среды ОС Microsoft Windows. После запуска утилиты появляется окно Hardware Monitor, в котором отображается информация о текущем состоянии компонентов системной платы.

ASRock Extreme Tuning Utility

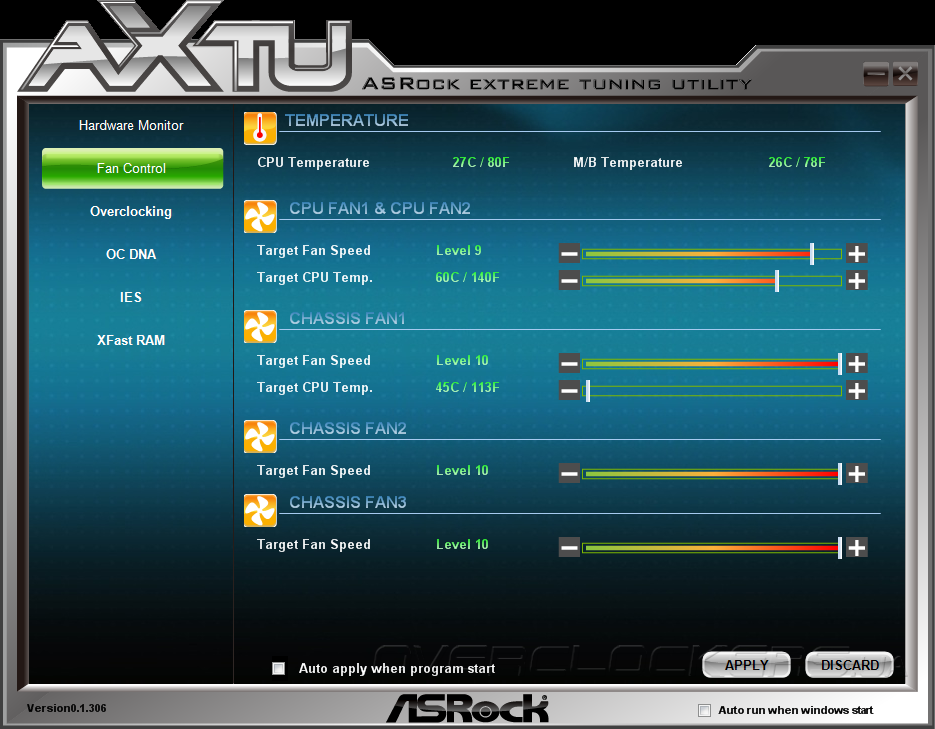

Вкладке Fan Control отвечает за настройку режима вентиляторов. Для тех «карлсонов», что подключены к четырехконтактным разъемам, можно привязать скорость вращения к температуре процессора, а для остальных доступны только ручные настройки.

ASRock Extreme Tuning Utility

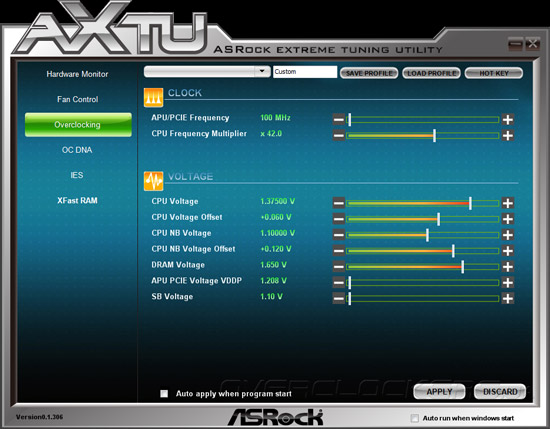

Программа ASRock Extreme Tuning Utility дает возможности управления базовой частотой материнской платы, множителем вычислительных модулей, а также регулировки всех основных напряжений.

ASRock Extreme Tuning Utility

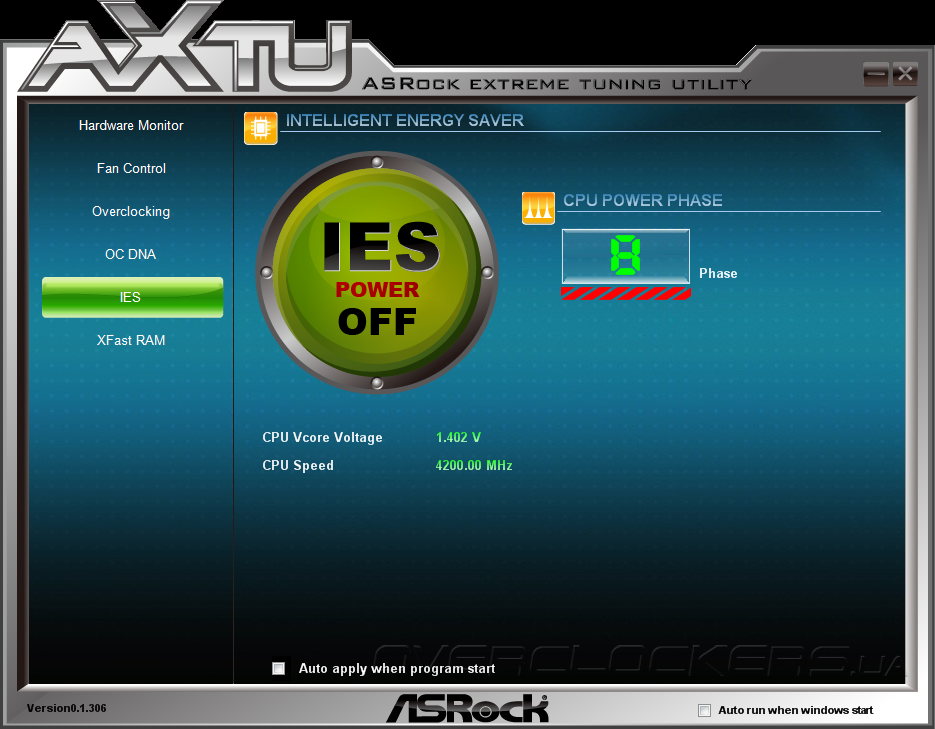

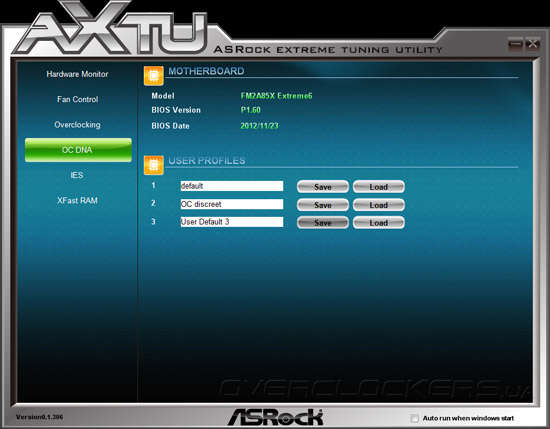

Функция OC DNA позволяет сохранить резервную копию, а потом загрузить файл с пользовательскими настройками прошивки, а вкладка IES отвечает за работу одноименной технологии энергосбережения Intelligent Energy Saver.

ASRock Extreme Tuning Utility

ASRock Extreme Tuning Utility

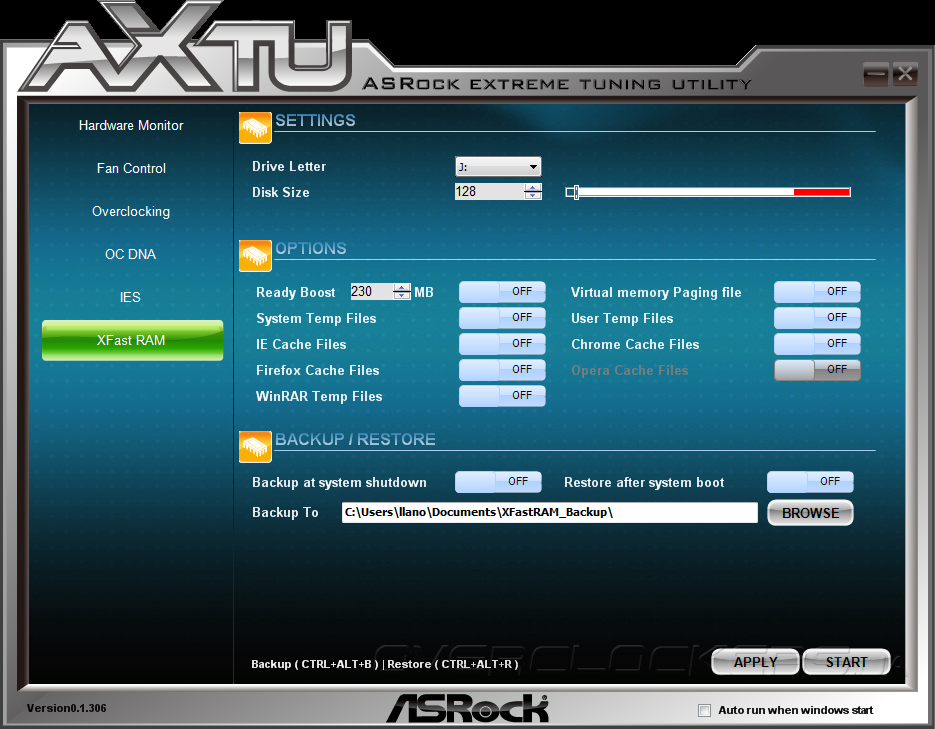

Кроме описанных возможностей при помощи XFast RAM утилита ASRock Extreme Tuning Utility позволяет создать виртуальный логический диск в области оперативной памяти. На этот RAM-диск пользователь может перенести директории с временными файлами, или использовать его для инсталляции программного обеспечения. Для сохранности информации на время выключения предусмотрена функция резервирования данных на жесткий диск.

ASRock Extreme Tuning Utility

Несмотря на все преимущества и удобство работы с программным обеспечением, ASRock Extreme Tuning Utility не помешает научиться управлять частотой и таймингами ОЗУ, а также настройками цифровой подсистемы электропитания.

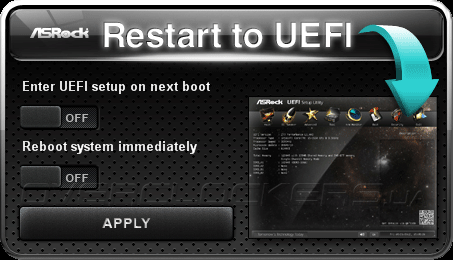

Кроме рассмотренного выше программного обеспечения FM2A85X Extreme6 поддерживает утилиту Restart to UEFI, которая обеспечивает автоматический вход в меню настроек при последующей загрузке системной платы.

ASRock Restart to UEFI

Подобная функция есть и у конкурентов, но для её активации, как правило, необходимо воспользоваться специальной кнопкой, расположенной на печатной плате, так что пользоваться ими целесообразно только в условиях открытого стенда. Разгонный потенциал

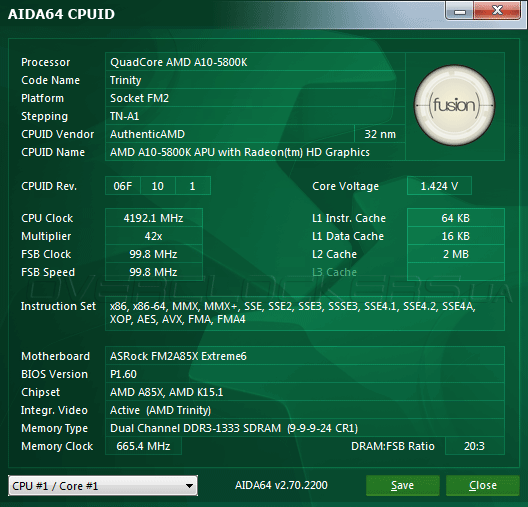

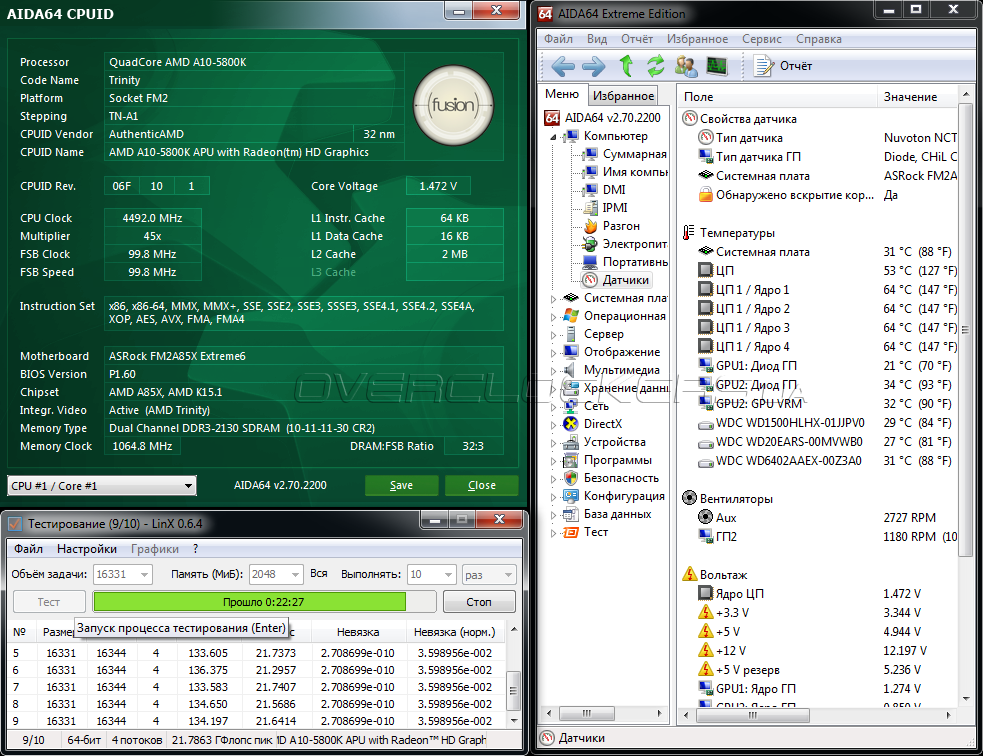

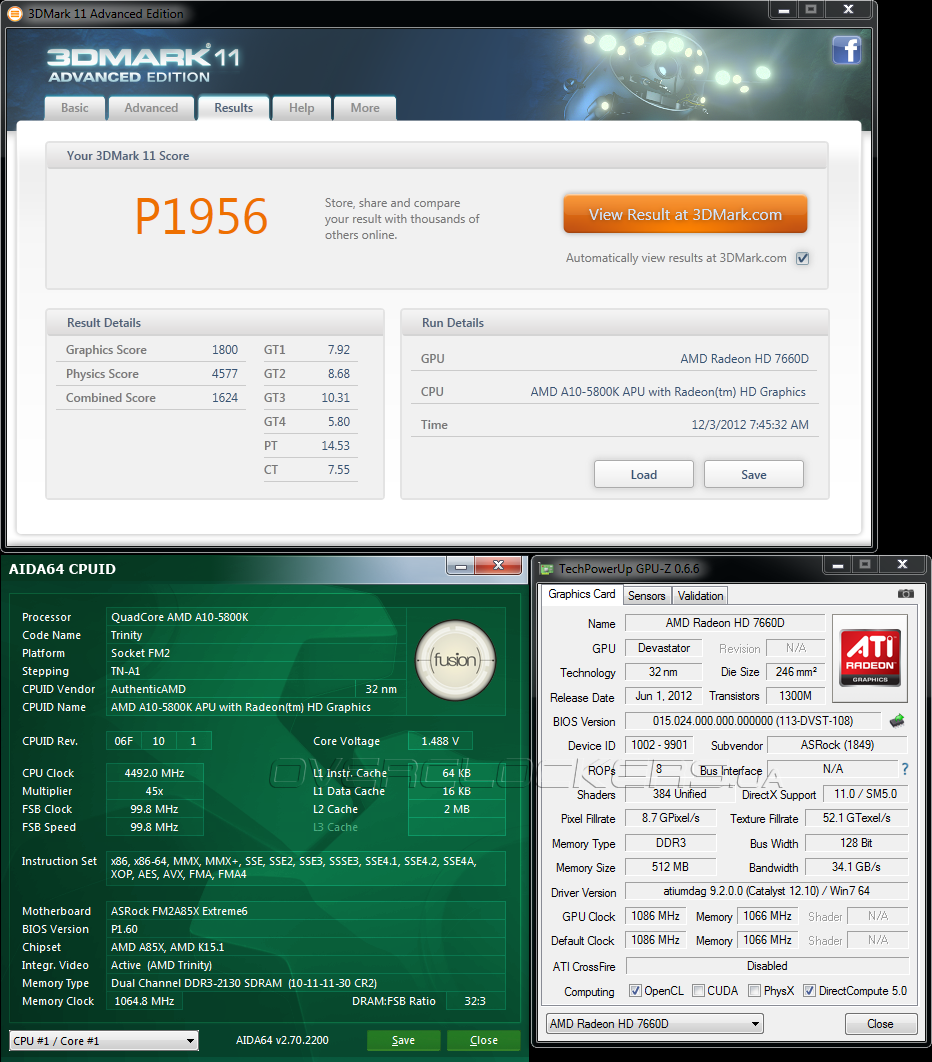

Учитывая неплохой запас прочности конструкции силовой подсистемы и обилие настроек в UEFI Setup, мы ожидали от ASRock FM2A85X Extreme6 высоких результатов разгона. В итоге, новинка нас не подвела, правда, не обошлось и без пары неприятных сюрпризов. Что касается максимального разгона тестового гибридного процессора AMD A10-5800K, то героиня сегодняшнего обзора без особых проблем обеспечила его стабильную работу на частоте 4500 МГц. Для этого частота тактового генератора была зафиксирована на отметке 100 МГц при коэффициенте умножения вычислительных модулей равном х45, а для встроенного северного моста был выставлен режим 2200 МГц. Оперативная память работала на частоте 2133 МГц с задержками 10-11-11-30-1Т при напряжении 1,65 В. Ради стабильности к штатному значению CPU Voltage добавлялись 0,12 В, а напряжение на встроенном северном мосте увеличивалось до 1,35 В.

Разгон ASRock FM2A85X Extreme6

Увы, в режиме разгона отключилась технология Cool’n’Quite, так что пришлось мириться с повышенным энергопотреблением в простое. Отметим эффективную работу функции Load-Line Calibration, в нашем случае оптимальный результат достигался при значении этого параметра «60%».

При использовании встроенной видеокарты материнская плата ASRock FM2A85X Extreme6 порадовала неплохим разгоном интегрированного графического ядра. При повышении напряжения GFX Engine Voltage со штатных 1,2 В до 1,356 В нам удалось поднять тактовую частоту до 1086 МГц. В таком режиме система демонстрировала полную стабильность, а результат в Futuremark 3D Mark 11 почти достиг 2000 очков.

Разгон ASRock FM2A85X Extreme6

Что касается увеличения опорной частоты, то здесь нас постигло полное разочарование. Как оказалось, данный параметр в прошивке ограничен на отметке в 136 МГц, но даже на такой «детской» частоте FM2A85X Extreme6 отказалась стабильно работать. В итоге, нам покорились лишь 129 МГц, чего явно недостаточно для полноценного разгона младших моделей AMD A-Series.

Разгон ASRock FM2A85X Extreme6

Несколько лучше у новинки обстоят дела с автоматическим разгоном, причем, пользователям предлагает целых два режима: X-Boost и CPU OC Mode. Для активации «быстрого» авторазгона X-Boost даже не нужно заходить в меню настройки, достаточно нажать клавишу «X» во время загрузки системы, после чего материнская плата самостоятельно установит параметры увеличенного быстродействия. В нашем случае тестовый AMD A10-5800K заработал в режиме 4200 МГц, при минимальном увеличении напряжения на вычислительных ядрах.

Разгон ASRock FM2A85X Extreme6

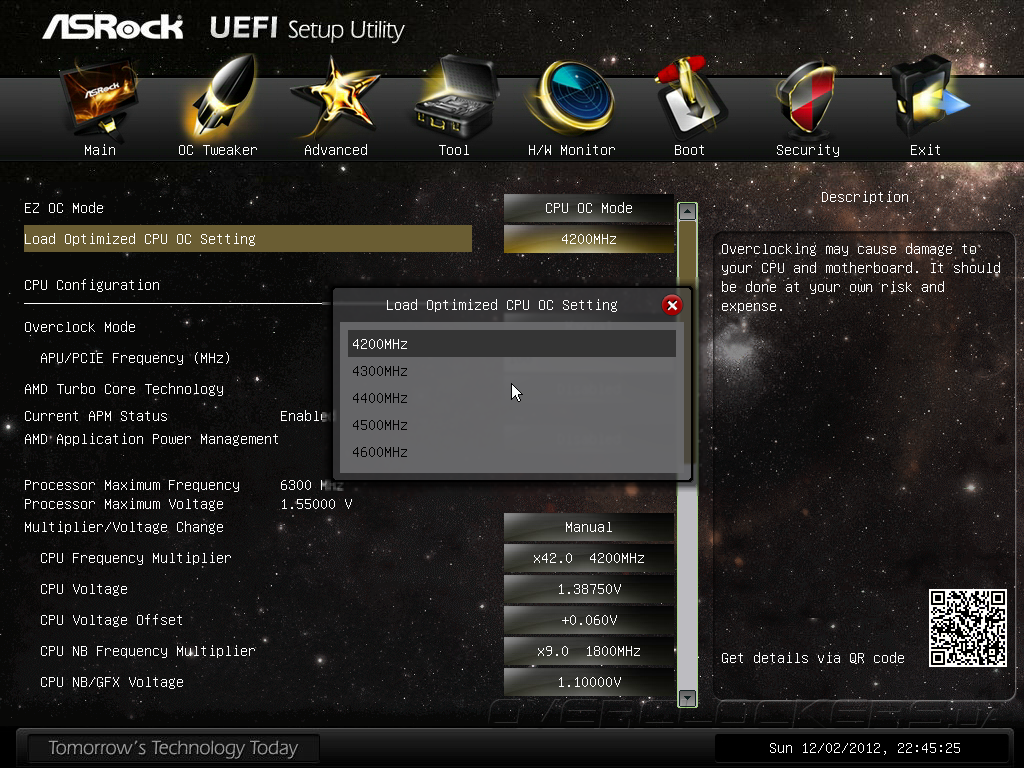

Второй режим — CPU OC Mode — позволяет воспользоваться одним из предустановленных профилей разгона. Для тестового APU AMD A10-5800K предлагались частоты в диапазоне от 4200 МГц до 4600 МГц. Мы выбрали значение 4500 МГц, которое было достигнуто путем ручного подбора параметров. Несмотря на то, что гибридный процессор разогнался до обещанной частоты, подаваемое на него напряжение оказалось сильно завышенным.

Разгон ASRock FM2A85X Extreme6

Итак, достижения ASRock FM2A85X Extreme6 в разгоне снова вызывали у неоднозначные эмоции. На фоне хороших результатов повышения частоты гибридного процессора и встроенного графического ядра минимальный запас по увеличению базовой частоты смотрится весьма уныло. Также, огорчает тот факт, что плата «не умеет» снижать напряжение на процессоре при отсутствии нагрузки. Что касается функций авторазгона, то, на наш взгляд, пользоваться режимом CPU OC Mode небезопасно из-за чрезмерного повышения напряжения.


Тестовый стенд

Для оценки разгонного потенциала и уровня быстродействия системной платы ASRock FM2A85X Extreme6 был собран тестовый стенд такой конфигурации:
  • процессор: AMD A10-5800K (3,8 ГГц);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперницы в тестах быстродействия выступила модель Gigabyte GA-F2A85X-UP4, также основанная на чипсете AMD A85X. Во время тестирования материнские платы работали с такими версиями управляющих микрокодов:
  • ASRock FM2A85X Extreme6 (UEFI Setup 1.60 от 23.11.2012);
  • Gigabyte GA-F2A85X-UP4 (UEFI Setup F3g от 03.10.2012).
Аппаратное обеспечение работало под управлением операционной системы Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Для оптимизации работы гибридного процессора были установлены патчи KB2645594 и KB2646060. Для видеокарты и системной логики мы проинсталлировали драйвер AMD Catalyst Software Suite 12.10 от 25.10.2012. Процессорные функции энергосбережения и технология AMD Turbo Core были включены. Во время тестов модули оперативной памяти работали на частоте 1866 МГц с таймингами 8-10-10-28-1Т при напряжении 1,65 В.

Во время тестирования материнской платы ASUS F2A85-V Pro героиня сегодняшнего обзора показала аномально высокие результаты, и мы пообещали разобраться с этим феноменом. Оказывается, в штатном режиме ASRock FM2A85X Extreme6 задает частоту встроенного северного моста на уровне 1800 МГц, тогда как ASUS F2A85-V Pro и Gigabyte GA-F2A85X-UP4, очевидно, выставляют меньшее значение. При этом, в официальной документации по AMD A-Series второго поколения информация о частоте встроенного северного моста отсутствует. Поэтому, мы обратились за разъяснениями к производителю и в ближайшее время ожидаем ответ на этот вопрос. А тем временем, для проверки нашей гипотезы мы вручную понизили частоту NB до 1600 МГц в прошивке FM2A85X Extreme6, после чего провели полный цикл тестов в таком режиме.

Для оценки продуктивности материнских плат использовались такие программы:
  • AIDA64 2.70 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Batman: Arkham City;
  • F1 2012;
  • World in Conflict: Soviet Assault.
Каждый тест выполнялся минимум три раза, после чего рассчитывалось среднее арифметическое. Если какой-то результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения.


Результаты тестирования

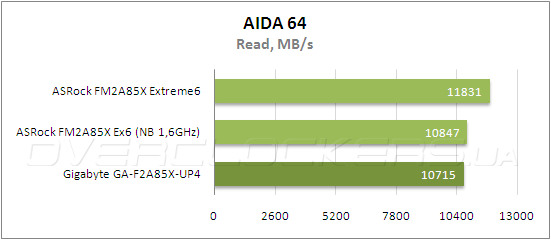

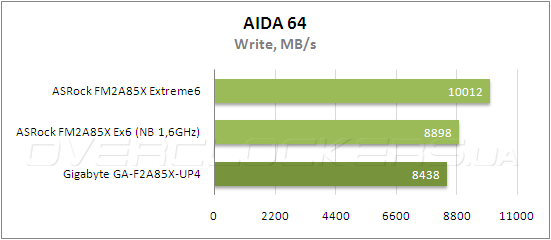

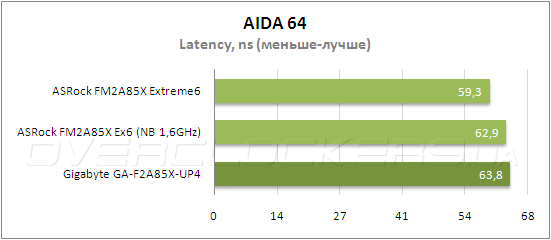

Измерение пропускной способности оперативной памяти в программе AIDA64 Cache & Memory benchmark позволяет оценить быстродействие в прикладных программах, требовательных к производительности подсистемы ОЗУ.

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Результаты измерения дают основание полагать, что высокие результаты материнской платы ASRock обусловлены большей, чем у Gigabyte GA-F2A85X-UP4 частотой встроенного северного моста. Не удивительно, что после ручной коррекции частоты FM2A85X Extreme6 показала сопоставимое с соперницей быстродействие.

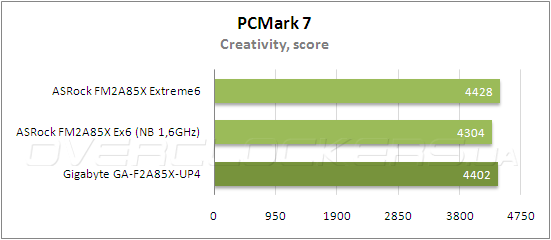

Оценка продуктивности материнских плат в специализированном тестовом пакете Futuremark PCMark 7 позволяет с большой точностью спрогнозировать уровень быстродействия в повседневных прикладных задачах.

Тестирование ASRock FM2A85X Extreme6

Если сравнивать интегральный показатель быстродействия, то в штатном режиме платы ASRock и Gigabyte продемонстрировали идентичную скорость работы. После уменьшения частоты встроенного северного моста результаты FM2A85X Extreme6 снизились почти на 5%, что дало GA-F2A85X-UP4 небольшое преимущество.

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

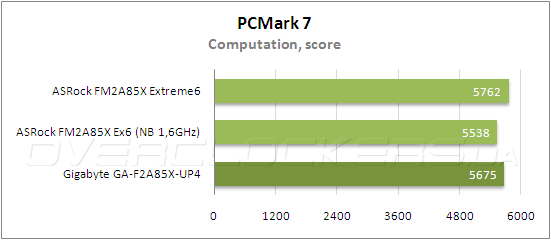

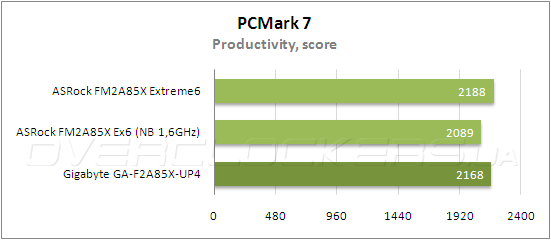

Практически во всех тестовых сценариях Futuremark PCMark 7 обе платы показали сопоставимые результаты, в то время как ручная коррекция частоты встроенного северного моста отразилось на продуктивности героини сегодняшнего тестирования.

Для оценки среднего уровня быстродействия в современных видеоиграх мы провели тесты в программе Futuremark 3DMark 11. В целях снижения влияния графического адаптера на результаты использовался профиль настроек Performance.

Тестирование ASRock FM2A85X Extreme6

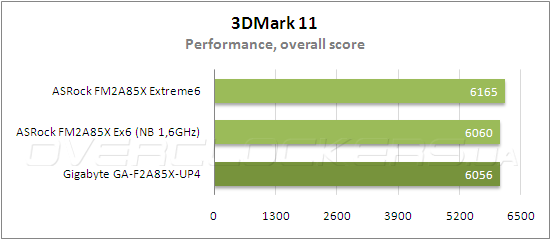

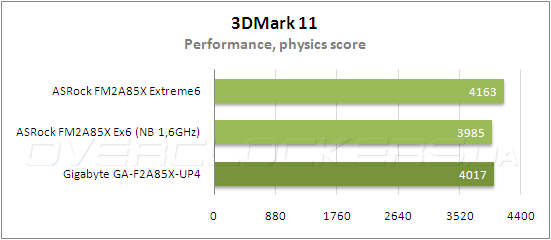

В общем зачете материнская плата ASRock победила Gigabyte GA-F2A85X-UP4, результаты которой в точности совпадают с теми, что демонстрирует FM2A85X Extreme6 после уменьшения частоты северного моста.

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

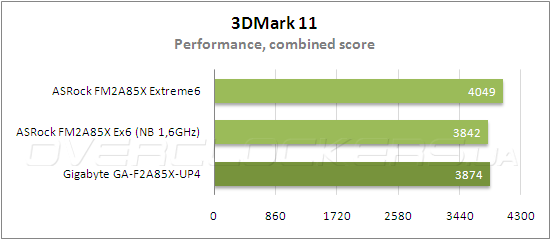

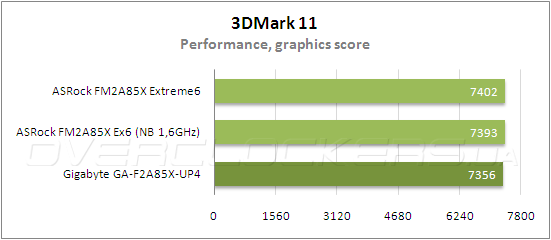

В графическом подтесте все три платы обеспечили одинаковый уровень быстродействия, а в тестовых сценариях, создающих интенсивную нагрузку на процессор, первое место досталось ASRock.

В завершении сегодняшнего тестирования мы провели измерение частоты смены кадров в трех игровых проектах, требовательных к скорости работы вычислительной подсистемы. Для уменьшения зависимости результатов от продуктивности графического акселератора использовалось разрешение 1680х1050 и высокие, но не максимальные настройки качества.

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

Тестирование ASRock FM2A85X Extreme6

В победе новинки мы не сомневались, все-таки, она имеет преимущество в виде повышенной относительно конкурентов частоте встроенного северного моста. Впрочем, даже в таком случае разница составляет несколько процентов, что никак не отразится на комфортности игрового процесса.


Энергопотребление

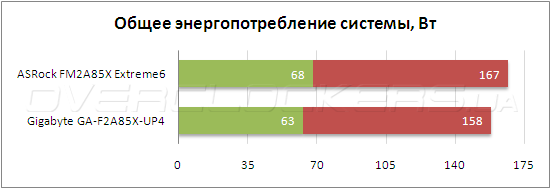

Измерение энергопотребления тестовых стендов проводилось при использовании прибора Basetech Cost Control 3000. С его помощью мы оценивали среднее энергопотребления во время простоя системы и фиксировали пиковое значение потребляемой мощности во время прохождения получасового стресс-теста LinX.

Энергопотребление ASRock FM2A85X Extreme6

Материнская плата ASRock FM2A85X Extreme6 не может похвастаться высокой энергоэффективностью, уступая сопернице 5 Вт в простое и до 9 Вт в нагрузке.


Выводы

В процессе тестирования системной платы ASRock FM2A85X Extreme6 нас не покидало чувство двойственности и неопределенности. Этот факт нашел отражения и в промежуточных выводах. Во время изучения прошивки мы констатировали, что она имеет удобный интерфейс и предлагает неплохие возможности разгона, но диапазон увеличения напряжения на процессоре мал, а технологии энергосбережения отключаются при разгоне. Что касается самого разгона, то на фоне отличных достижений по увеличению быстродействия вычислительных модулей и встроенного графического ядра, ограниченные возможности по разгону опорной частоты смотрятся очень неубедительно. Есть претензии и к режиму авторазгона CPU OC Mode, при котором на вычислительные ядра подается слишком высокое напряжения. Очевидно, все недостатки объясняются сырой и недоработанной прошивкой. Будем надеяться, что обновления управляющего микрокода исправят перечисленные выше «детские болезни».

Зато, к дизайну новинки нет ни малейших претензий. В конструкцию ASRock FM2A85X Extreme6 заложен значительный запас прочности, возможности расширения находятся на достаточном уровне, а качество изготовления ничем не отличается от более именитых конкурентов. Что касается уровня быстродействия, то результаты измерения поставили нас в тупик. С одной стороны, новинка демонстрирует отличный уровень производительности и природа этого явления вполне ясна, но с другой стороны, отсутствие официальной информации о штатном значении частоты северного моста не дает нам права «поставить точку» в этом вопросе. В любом случае, ASRock FM2A85X Extreme6 достойна всяческого внимания со стороны продвинутых пользователей, особенно, с учетом её меньшей, чем у конкурентов, цены.
