Обзор и тестирование материнской платы ASRock FM2A85X Extreme6 для гибридных процессоров AMD Trinity

Как известно, вышедшие в октябре 2012 года гибридные процессоры AMD A-Series второго поколения получили конструктивное исполнение Socket FM2, для которого потребовались новые системные платы. В предыдущих обзорах мы познакомили вас с «материнками» ASUS и Gigabyte, предназначенными для работы с APU Trinity, а сегодня предлагаем вашему вниманию еще один интересный продукт — FM2A85X Extreme6, производства компании ASRock.

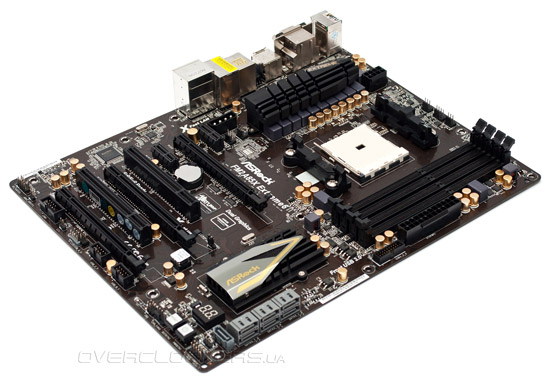

ASRock FM2A85X Extreme6

Данная модель, основанная на старшем чипсете AMD A85X, относится к среднему ценовому диапазону, и предназначена, в первую очередь, для любителе разгона и требовательных пользователей. Технические характеристики системной платы представлены в следующей таблице:

Модель ASRock FM2A85X Extreme6
Чипсет AMD A85X
Процессорный разъем Socket FM2
Процессоры AMD A-Series, Athlon
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2400*/2600*, (* — ОС), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 76xx/75xx/74xx
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 8 x 2.0 (2 разъема на задней панели, AMD A85X)
4 х 3.0 (2 разъема на задней панели, AMD A85X)
2 х 3.0 (ASMedia ASM1043)
ATA-133
Serial ATA 7 x SATA 6 Гбит/с (A85X)
eSATA 1 х eSATA 6 Гбит/с (A85X)
RAID 0, 1, 5, 10, JBOD (A85X)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Индикатор кодов POST, кнопки включения и выключения, Restart to UEFI, X-Boost

Спецификации системной платы ASRock FM2A85X Extreme6 определяют её возможности расширения, которые находятся на типичном для аналогичных продуктов уровне.


Комплект поставки

Материнская плата FM2A85X Extreme6 поставляется в картонной коробке средних размеров, надежно защищающей содержимое от повреждений во время транспортировки. Большую часть лицевой поверхности занимают название модели и логотип 555 XFast, указывающий на поддержку платой набора фирменных технологий XFast RAM, XFast USB и XFast LAN. Утилита XFast RAM предназначена для создания в области ОЗУ скоростного RAM-диска, XFast USB ускоряет работу USB, а XFast LAN позволяет управлять приоритетами и пропускной способностью сетевого соединения.

ASRock FM2A85X Extreme6

Обратная сторона упаковки знакомит покупателей с конструктивными особенностями системной платы, здесь же можно найти её изображение и краткую спецификацию. Одной из ключевых особенностей FM2A85X Extreme6 является функция автоматического разгона X-Boost, которая в определенных приложениях обеспечивает прирост до 15%.Среди оригинальных решений следует отметить Restart to UEFI, предназначенного для ускорения доступа к прошивке материнской платы.

ASRock FM2A85X Extreme6

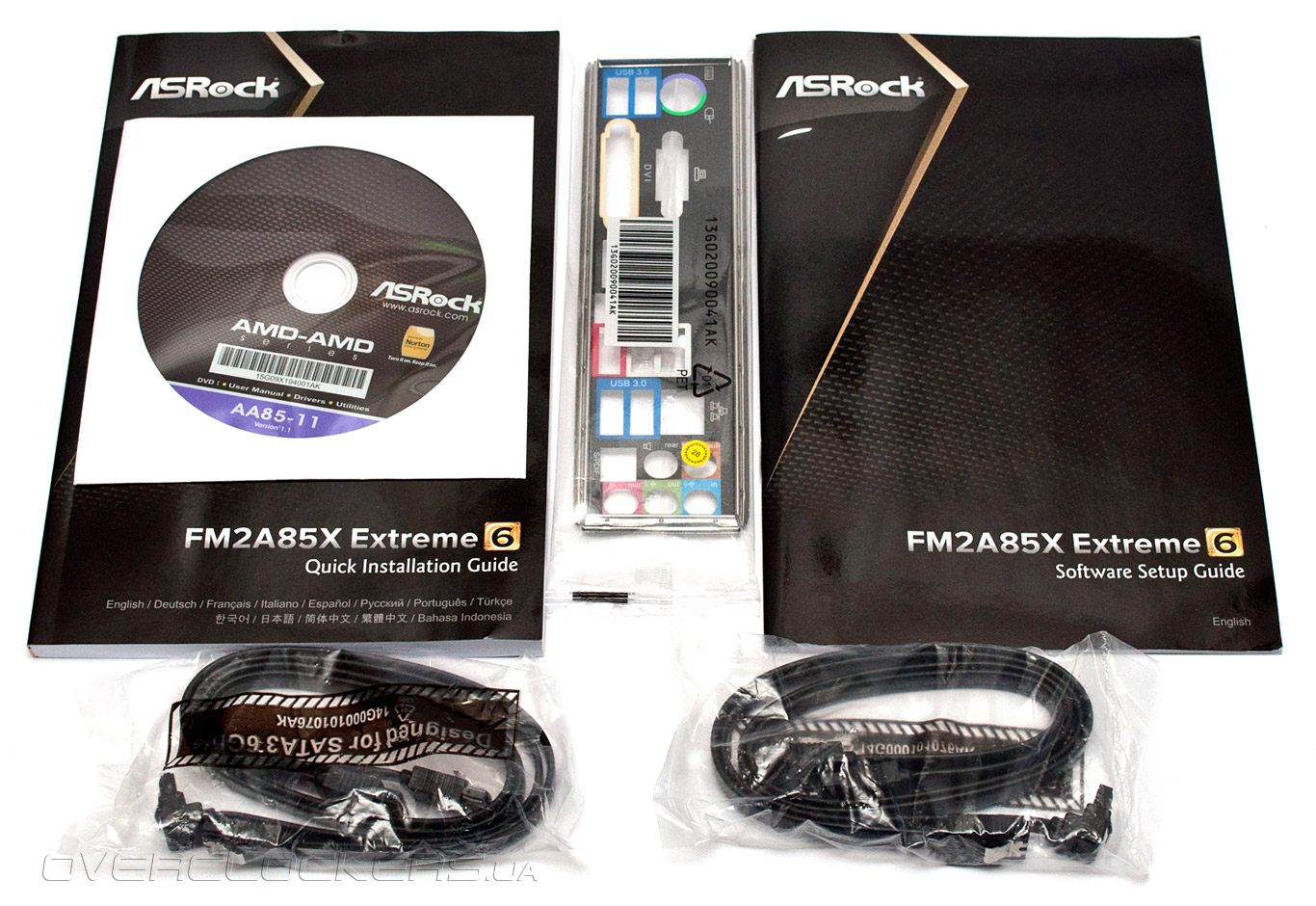

Разнообразие комплекта поставки ASRock FM2A85X Extreme6 для нас не стало неожиданностью. Набор дополнительных принадлежностей состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • DVD-диска с драйверами и программным обеспечением;
  • многоязычного руководства пользователя;
  • инструкции по работе с фирменным ПО.
ASRock FM2A85X Extreme6

Поскольку подобный перечень аксессуаров характерен для абсолютного большинства системных плат начального и среднего ценовых диапазонов, мы позволим себе отказаться от критических комментариев, а сразу перейдем к изучению дизайна новинки.


Дизайн

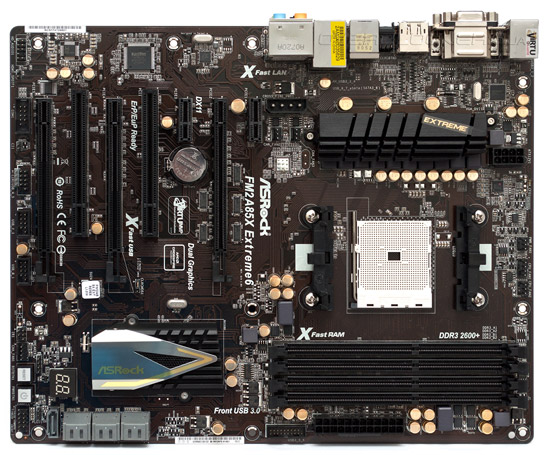

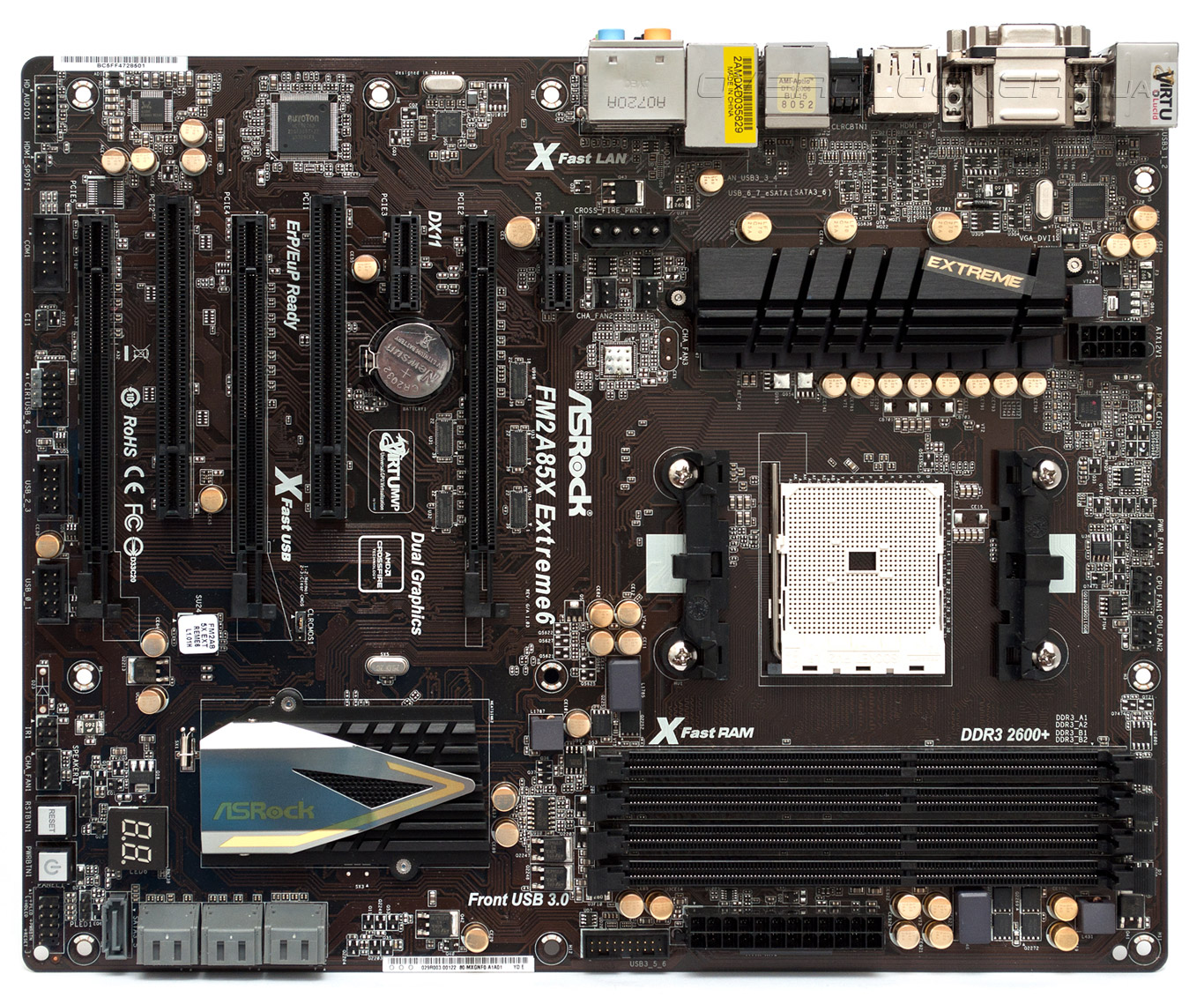

Системная плата ASRock имеет размеры 305 х 244 мм, что в точности соответствует спецификации стандарта ATX. Внешне «материнка» выделяется массивной системой охлаждения и позолоченными корпусами твердотельных конденсаторов. Компоновка близкая к классической, так что все основные узлы расположены на привычных местах.

ASRock FM2A85X Extreme6

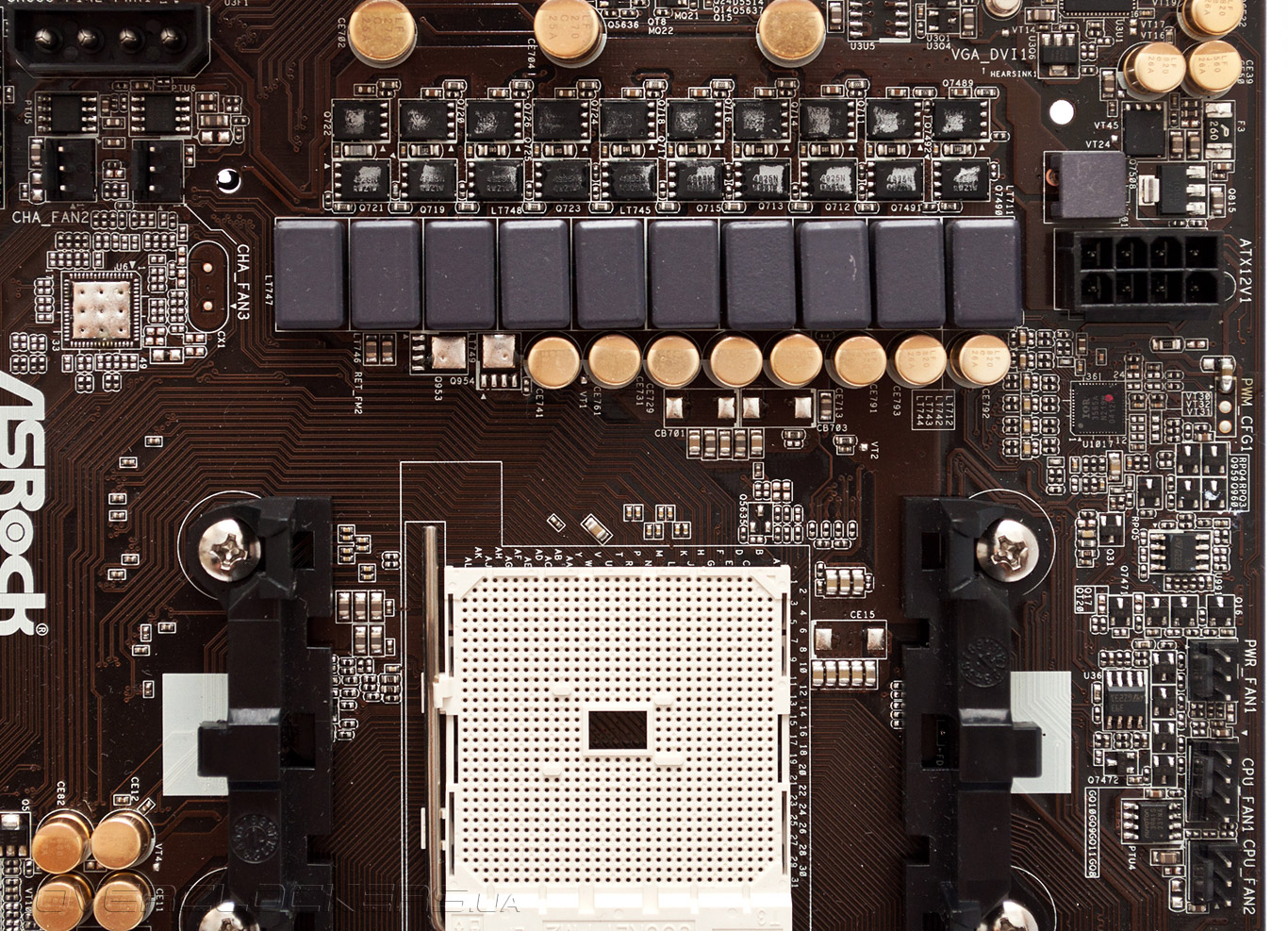

Для установки модулей ОЗУ новинка располагает четырьмя слотами DIMM DDR3, способными принять 64 ГБ оперативной памяти с частотой до 2600 МГц в режиме оверклокинга. В основе FM2A85X Extreme6 лежит набор системной логики AMD A85X, совместимый с APU AMD A-Series второго поколения и процессорами Athlon в исполнении Socket FM2. Электропитание к силовой подсистеме подводится при помощи восьмиконтактного разъема EPS12V, а сам VRM выполнен по десятиканальной схеме, где восемь фаз питают вычислительные модули, а две оставшиеся обеспечивают напряжением встроенный северный мост. За работу преобразователя напряжения отвечает цифровой ШИМ-контроллер IR3565A, который поддерживает функцию Load Line Calibration и регулировку частоты переключения MOSFET.

ASRock FM2A85X Extreme6

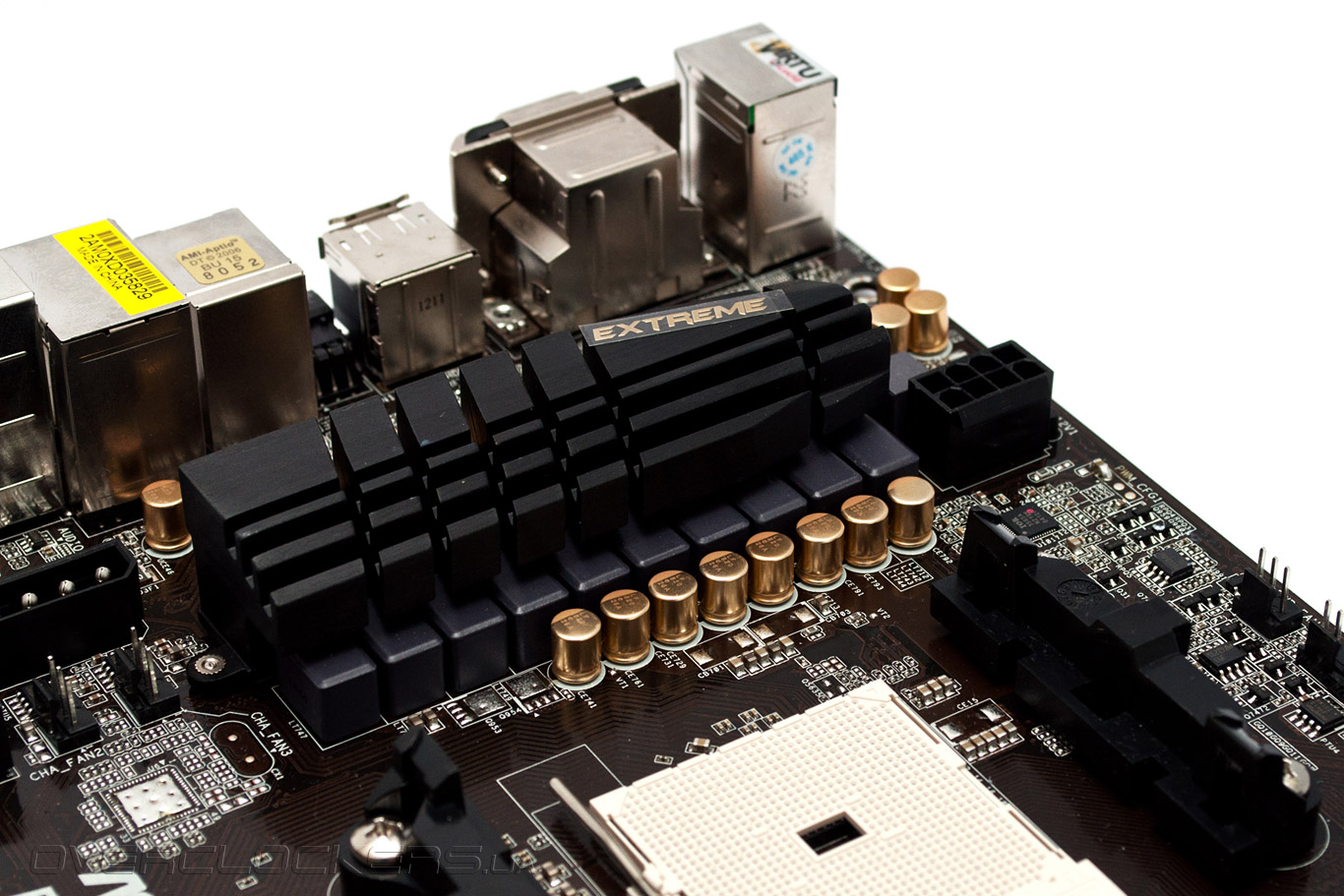

Полевые транзисторы преобразователя напряжения накрыты массивным радиатором, изготовленным из алюминиевого сплава. При условии обдува процессорным кулером его эффективности достаточно для нормальной работы VRM в режиме разгона.

ASRock FM2A85X Extreme6

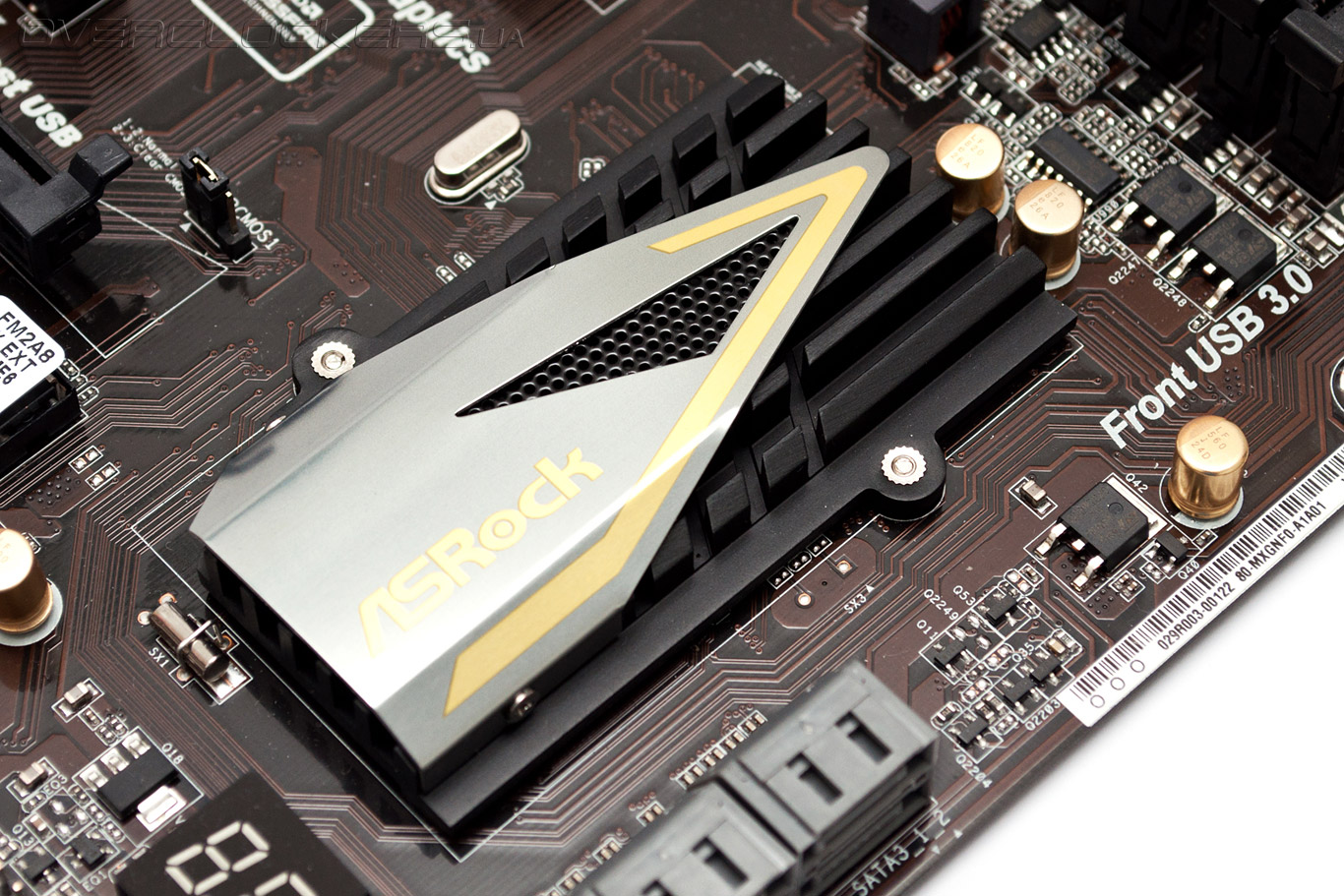

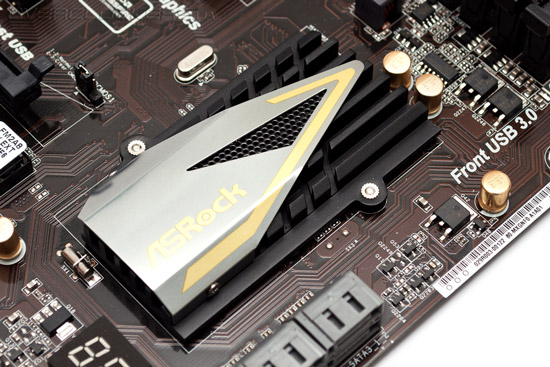

Системная логика охлаждается небольшим плоским радиатором, который, благодаря невысокому тепловыделению микросхемы FCH, отлично справляется со своими задачами. Интересно, что ребра радиатора накрыты металлическим кожухом, который отнюдь не повышает эффективности конструкции. Зато, все элементы системы охлаждения имеют надежное крепление на подпружиненных болтах.

ASRock FM2A85X Extreme6

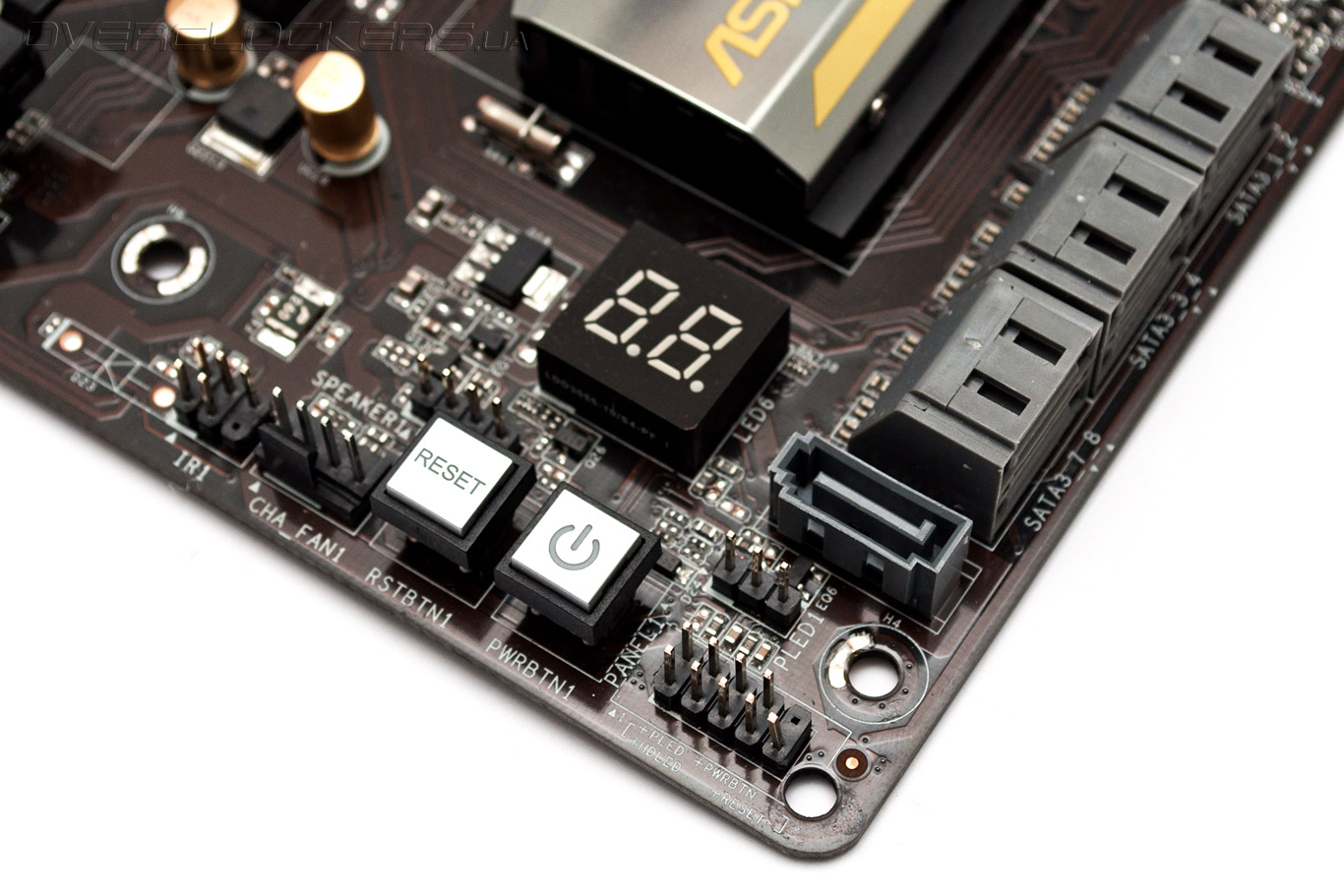

Материнская плата ASRock FM2A85X Extreme6 оснащена шестью разъемами для подключения вентиляторов, причем, скоростью двух «карлсонов» можно управлять посредством ШИМ. Любителям экспериментов по разгону пригодятся аппаратные кнопки включения и перегрузки, а также светодиодный индикатор кодов POST, отображающий процесс загрузки. Жаль только, что производитель не снабдил модель контрольными точками для измерения основных напряжений.

ASRock FM2A85X Extreme6

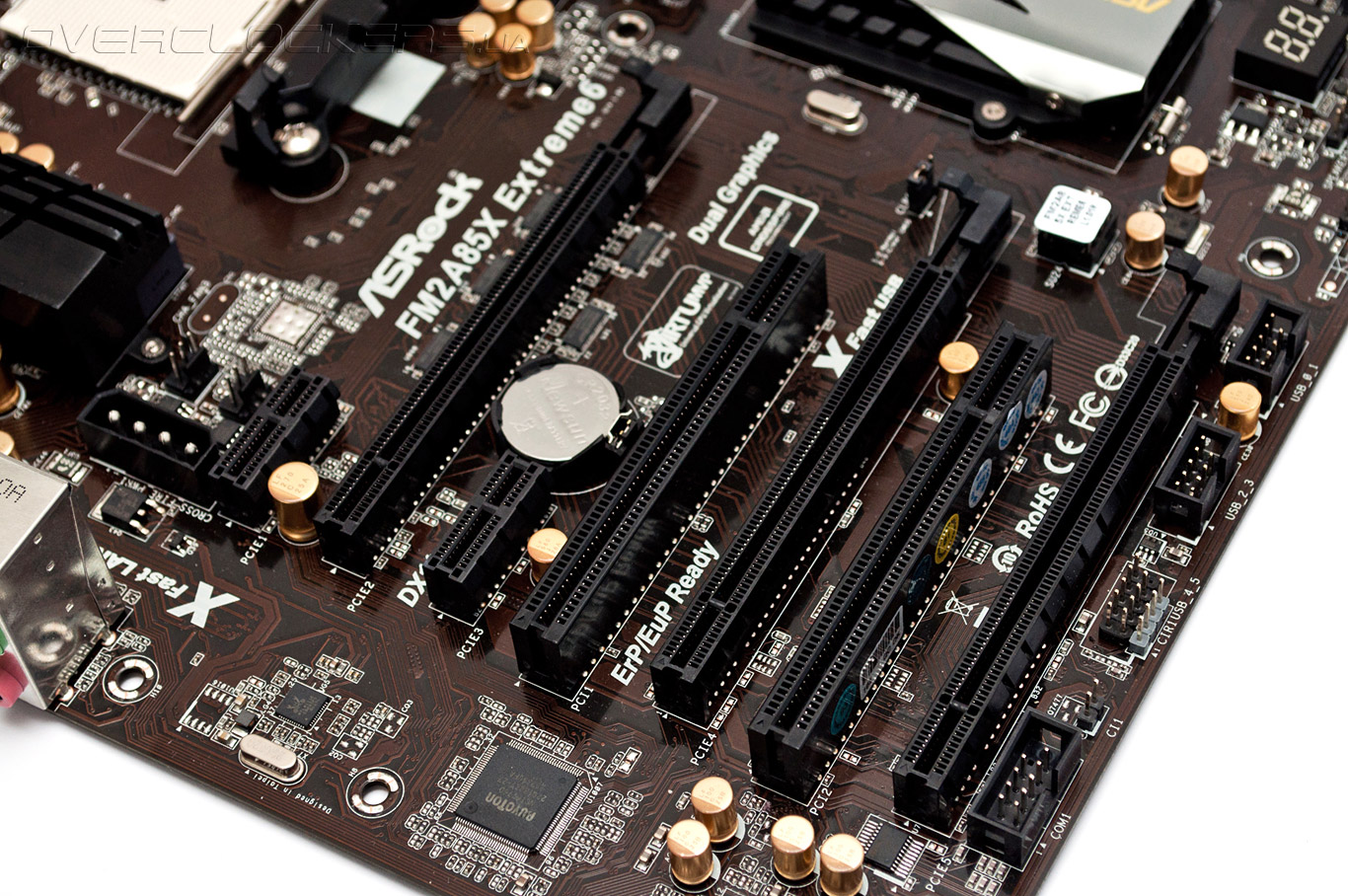

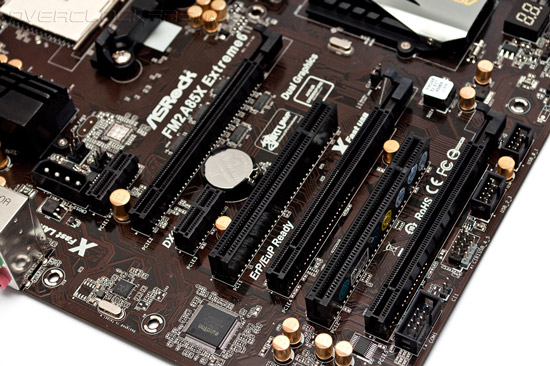

Новинка позволяет объединять три графических акселератора в систему AMD 3-Way CrossFireX. Владельцам единственной видеокарты следует использовать первый по счету слот PCI Express 2.0 x16, в случае установки второго графического ускорителя два верхних порта переключатся в режим PCI Express 2.0 x16@x8. Третий слот всегда функционирует как PCI Express 2.0 x16@x4, поскольку за его работу отвечает микросхема системной логики.

ASRock FM2A85X Extreme6

Дополнительно материнская плата ASRock позволяет установить пару плат расширения с интерфейсом PCI Express 2.0 x1, а для работы еще двух устройств можно использовать соответствующие разъемы PCI. Из необычных решений отметим поддержку инфракрасного приемника фирменного пульта дистанционного управления, датчик которого подключается к специализированному внутреннему порту CIR. Подсистема хранения данных FM2A85X Extreme6 представлена семью портами SATA 6 Гбит/с и одним eSATA 6 Гбит/с, которые обслуживаются микросхемой AMD A85X. Дисковые накопители можно объединять в RAID массивы уровней 0, 1, 5, 10 и JBOD. В основе звуковой подсистемы лежит продвинутый HD-аудиокодек Realtek ALC898, поддерживающий декодирование звуковых дорожек Blu-Ray дисков и подключение цифровых ресиверов к оптическому порту S/PDIF. За работу локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111E, а вот поддержки беспроводной передачи данных нет. Что касается работы с периферийными устройствами, то чипсет AMD A85X Extreme6 обеспечивает функционирование восьми портов USB 2.0, два из которых выведены на заднюю панель, и четырех USB 3.0. Отдельная микросхема ASMedia ASM1043 позволяет реализовать два дополнительных интерфейса для подключения устройств с поддержкой универсальной последовательной шины третьей версии. В итоге, на задней панели героини сегодняшнего обзора можно встретить:

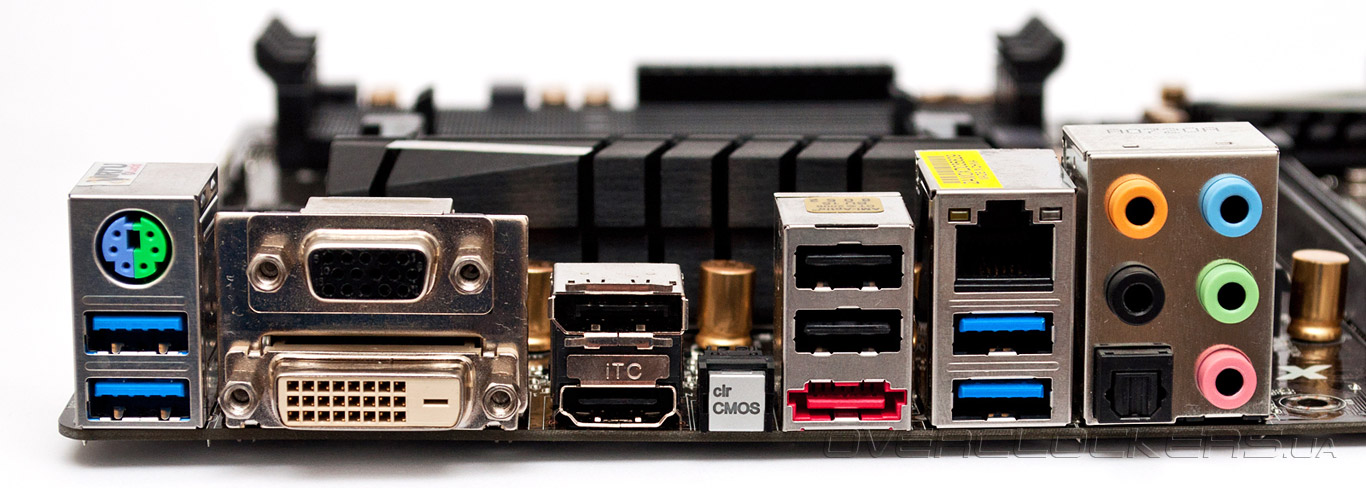

  • комбинированный разъем PS/2;
  • четыре разъема USB 3.0 и пару USB 2.0;
  • видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
  • кнопку Clear CMOS;
  • интерфейс eSATA 6 Гбит/с;
  • сетевой порт RJ-45;
  • оптический аудиовыход S/PDIF;
  • пять аналоговых звуковых выходов.
ASRock FM2A85X Extreme6

Несмотря на наличие четырех видеовыходов пользователи могут одновременно использовать только три из них. Это связано с аппаратными особенностями видеокарты, встроенной в гибридные процессоры Trininty. Между тем, для увеличения быстродействия существует возможность объединения ресурсов дискретной и встроенной видеокарты в конфигурацию AMD Dual Graphics, а технология Lucid Virtu MVP обеспечивает совместное использование интегрированного и внешнего графических ускорителей.

В целом, дизайн FM2A85X Extreme6 произвела весьма положительное впечатление. Проектировщики ASRock максимально использовали возможности расширения системной логики и заложили в героиню сегодняшнего обзора солидный запас прочности, снабдив системную плату мощным преобразователем напряжения и достаточно эффективной системой охлаждения. Впрочем, на фоне продукции конкурентов конструкция новинки не отличается особой оригинальностью, так что мы переходим к изучению прошивки.
