ASUS E35M1-I Deluxe. Миниатюрная плата для построения мультимедийной системы на основе AMD Brazos

Разгон

В большинстве случаев производители материнских плат на основе APU AMD E-350 (Zacate) не наделяют свои продукты возможностями для разгона. Так, например, материнские платы MSI E350IA-E45 и ASRock E350M1 побывавшие в нашей тестовой лаборатории, не имели функции повышения частоты тактового генератора в BIOS/UEFI, и разгон систем на их основе заключался лишь в возможности повышения частоты работы оперативной памяти и оптимизации ее таймингов.

Однако, как мы убедились в процессе изучения настроек UEFI, материнская плата ASUS E35M1-I Deluxe имеет немало возможностей для повышения быстродействия путем ручного разгона, и мы попробовали их в работе.

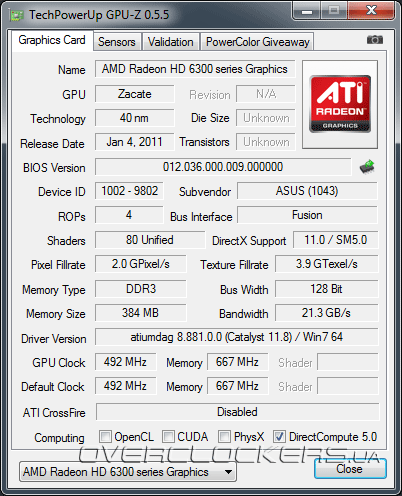

Изначально частота процессорных ядер AMD E-350 составляет 1600 МГц (16х100 МГц), графического блока — 492 МГц, а память функционировала на частоте 1333 МГц с таймингами 8-8-8-24-1Т.

ASUS E35M1-I Deluxe

ASUS E35M1-I Deluxe

В первую очередь мы решили опробовать технологию авторазгона под названием Turbo Key II. Напомним, что для ее активации необходимо лишь воспользоваться переключателем на печатной плате. Результат такого разгона нас откровенно разочаровал, ведь итоговая частота процессора составила 1680 МГц (16х105 МГц), а прирост 80 МГц вряд ли значительно повлияет на производительность. То же касается разгона оперативной памяти, частота которой составила 1400 МГц (8-8-8-24-1T) и встроенного графического ядра: с 492 МГц его частота выросла до 517 МГц.

ASUS E35M1-I Deluxe

ASUS E35M1-I Deluxe

Для того чтобы не допустить перегрева элементов системной платы, ручной разгон мы осуществляли, положив на радиатор системы охлаждения ASUS E35M1-I Deluxe вентилятор Noctua NF-P12 (1300 об/мин), подключенный к 3-контактному разъему на материнской плате. Режим его работы был установлен в соответствующем разделе UEFI вручную: скорость вращения регулировалась платой автоматически, при этом не опускаясь ниже 40% (780 об/мин).

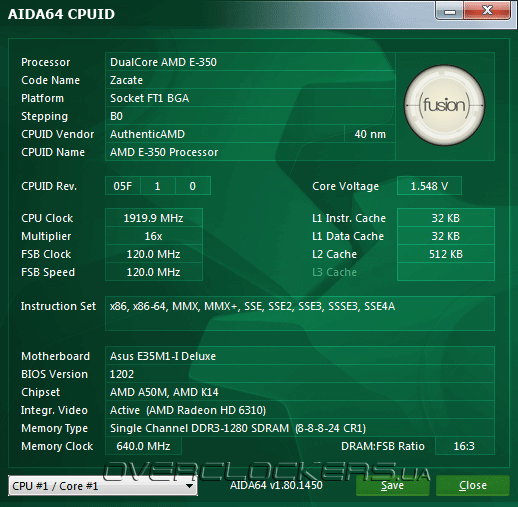

После понижения частоты памяти до 1066 МГц а также поднятия напряжения питания APU на 0,2375 В и встроенного контроллера памяти на 0,125 В, нам удалось добиться стабильной работы системы при значении опорной частоты 120 МГц. Результирующая частота процессорных ядер при этом составила 1980 МГц, памяти — 1280 МГц (8-8-8-24-1T), а графического блока — 591 МГц. В процессе получасового тестирования с помощью утилиты OCCT v3.1.0, температура APU не превышала 52 градусов.

ASUS E35M1-I Deluxe

ASUS E35M1-I Deluxe

Такой разгон для компактной платы со встроенным процессором можно считать более чем удачным, а вот в какой мере он повлиял на производительность ASUS E35M1-I Deluxe, мы расскажем в следующей части нашего обзора.


Тестовая конфигурация

Для тестирования материнской платы ASUS E35M1-I Deluxe была собрана следующая конфигурация:
  • память: GoodRAM GY1600D364L8/4GDC (2x2 ГБ, 1333, 8-8-8-24-1T);
  • жесткий диск: Seagate ST3500418AS (7200RPM, SATAII);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64;
  • пакет драйверов AMD Catalyst 11.8.
Тестирование проводилось в трех режимах: в первом случае система функционировала без разгона, во втором — была разогнана с помощью функции Turbo Key II, и наконец, третьим вариантом стало тестирование после ручного разгона с поднятием опорной частоты до 120 МГц.


Результаты тестирования

Другие материнские платы на основе APU AMD E-350 не брались для сравнения, поскольку эти решения демонстрируют абсолютно одинаковый уровень производительности в силу встроенного в процессор контроллера памяти.


Синтетические тесты

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

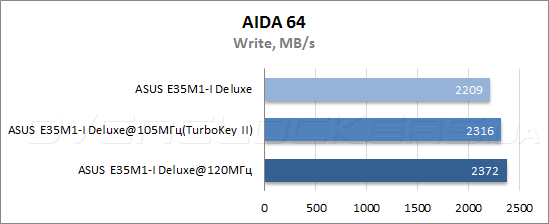

Как мы видим на графиках выше, скорость работы с памятью после ручного разгона заметно увеличилась. Стоит отметить, что активация функции Turbo Key II также привела к небольшому приросту производительности ASUS E35M1-I Deluxe в приложении AIDA 64.

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

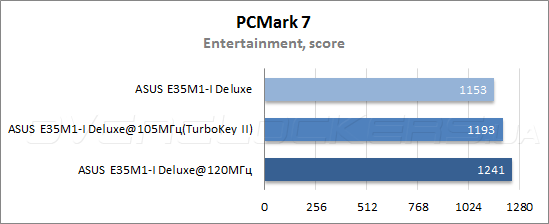

В тестовом пакете PCMark 7 в целом ситуация повторяется, однако в некоторых подтестах польза от автоматического разгона оказалась не столь очевидна.


Игровые приложения

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

Результаты тестирования ASUS E35M1-I Deluxe

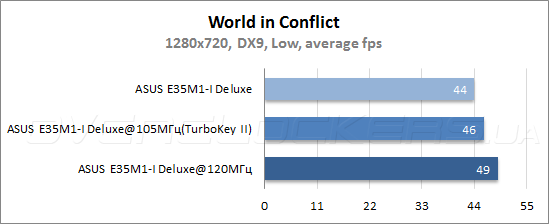

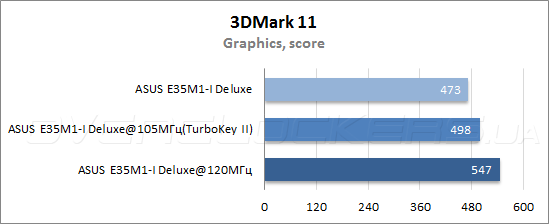

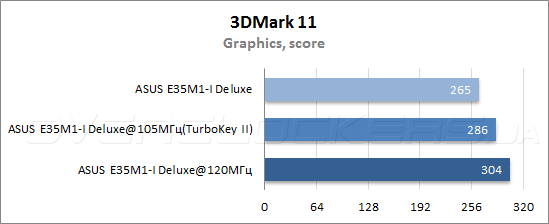

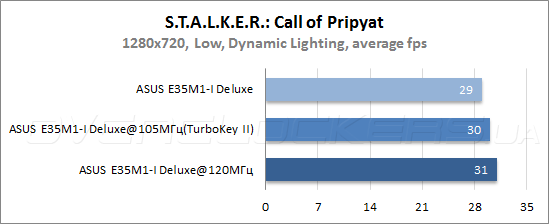

В игровых приложения и тестовом графическом пакете 3DMark 11, разогнанная система ожидаемо имела преимущество, которое в некоторых случаях доходило до 20 процентов. Исключением стал лишь «тяжелый» бенчмарк игры S.T.A.L.K.E.R.: Clear Sky, в котором вне зависимости от частоты тактового генератора, тестируемая плата демонстрировала довольно низкий результат.

В целом, производительность ASUS E35M1-I Deluxe в штатном режиме работы оказалась на уровне других решений, в основе которых лежит процессор AMD E-350. Однако возможности разгона позволяют пользователю несколько ускорить компактное решение и получить достаточно ощутимый прирост производительности.


Энергопотребление

Низкое энергопотребление продуктов на основе платформы AMD Brazos, безусловно, является одним из главных их достоинств. Однако как повлияет разгон APU AMD E-350 на количество потребляемой энергии платой ASUS E35M1-I Deluxe?

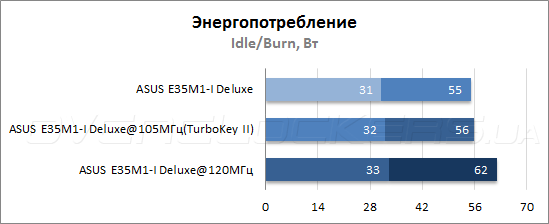

Энергопотребление ASUS E35M1-I Deluxe

Мы провели тестирование и применением штатного измерительного прибора, в процессе которого запускалась утилита OCCT v3.1.0 (тест блока питания). Как мы видим из данных графиков, в режиме простоя, как автоматический, так и ручной разгон не повлияли существенно на энергопотребление решения, однако в режиме максимальной нагрузки, разогнанная ASUS E35M1-I Deluxe требовала на 7 Вт больше энергии в сравнении с платой, работающей в штатном режиме. Вряд ли это будет критичным недостатком даже для владельцев самых миниатюрных корпусов с внешним блоком питания, однако, при экспериментах с разгоном о повышении требований к источнику питания забывать не стоит даже в случае маломощной системы.


Выводы

Материнская плата ASUS E35M1-I Deluxe является отличным примером того, что продукты высокого уровня можно создавать даже в бюджетном сегменте. Функциональность этой платы на основе AMD Brazos заметно выделяется на фоне аналогичных решений, которые, впрочем, имеют меньшую стоимость. На сегодняшний день ASUS E35M1-I Deluxe на отечественном рынке обойдется покупателю не менее чем в $190, что довольно много для материнской платы формата Mini-ITX. Однако за эту сумму пользователь получает не только полностью бесшумную, достаточно производительную системную плату для мультимедийного центра премиум-класса с поддержкой Wi-Fi, Bluetooth и USB 3.0, но и продукт который при достаточном умении и наличии дополнительного охлаждения, можно даже разогнать, получив дополнительный прирост производительности. Немалую роль в этом играет удачный графический интерфейс UEFI, позволяющий осуществить тонкую настройку и разгон системы.

ASUS E35M1-I Deluxe Выбор редакции 2011



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнская плата ASUS E35M1-I Deluxe;
  • Wilk Elektronik — комплект памяти GoodRAM GY1600D364L8/4GDC;
  • Syntex — блок питания Seasonic SS-600HM.
