ASUS E35M1-I Deluxe. Миниатюрная плата для построения мультимедийной системы на основе AMD Brazos

UEFI Setup

Несмотря на компактные размеры и мультимедийную направленность, материнская плата ASUS E35M1-I Deluxe оснащена полноценным UEFI на основе микрокода AMI с поддержкой EZ-Mode. Такой же графический интерфейс мы видели и в других решениях тайваньского вендора, которые побывали в нашей тестовой лаборатории.

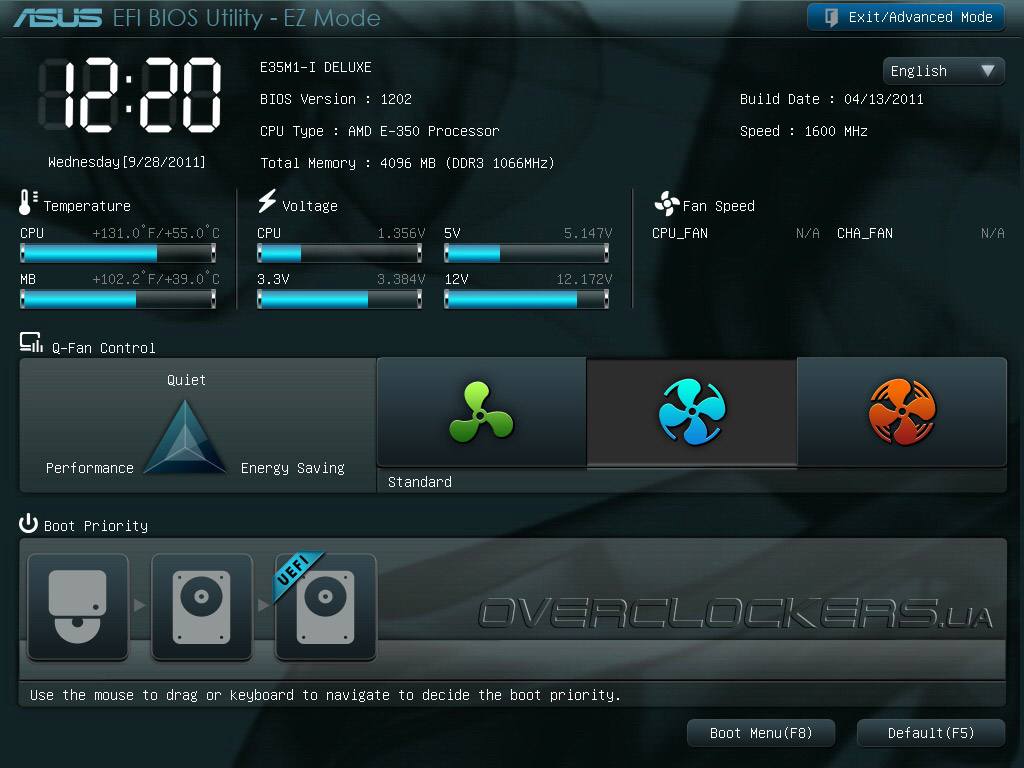

По нажатию клавиши «Del» на клавиатуре во время загрузки компьютера, пользователь попадает в оболочку UEFI EZ-Mode. Здесь можно установить последовательность устройств, с которых будет загружаться операционная система, выбрать режим работы подключённых к системной плате вентиляторов (тихий, обычный, турбо), а также отслеживать показания мониторинга основных напряжений и температур. Для многих пользователей и этих настроек будет вполне достаточно, однако оверклокерам или просто любителям тонкого тюнинга системы мы бы рекомендовали сразу переходить в режим Advanced Mode.

UEFI  Setup ASUS E35M1-I Deluxe

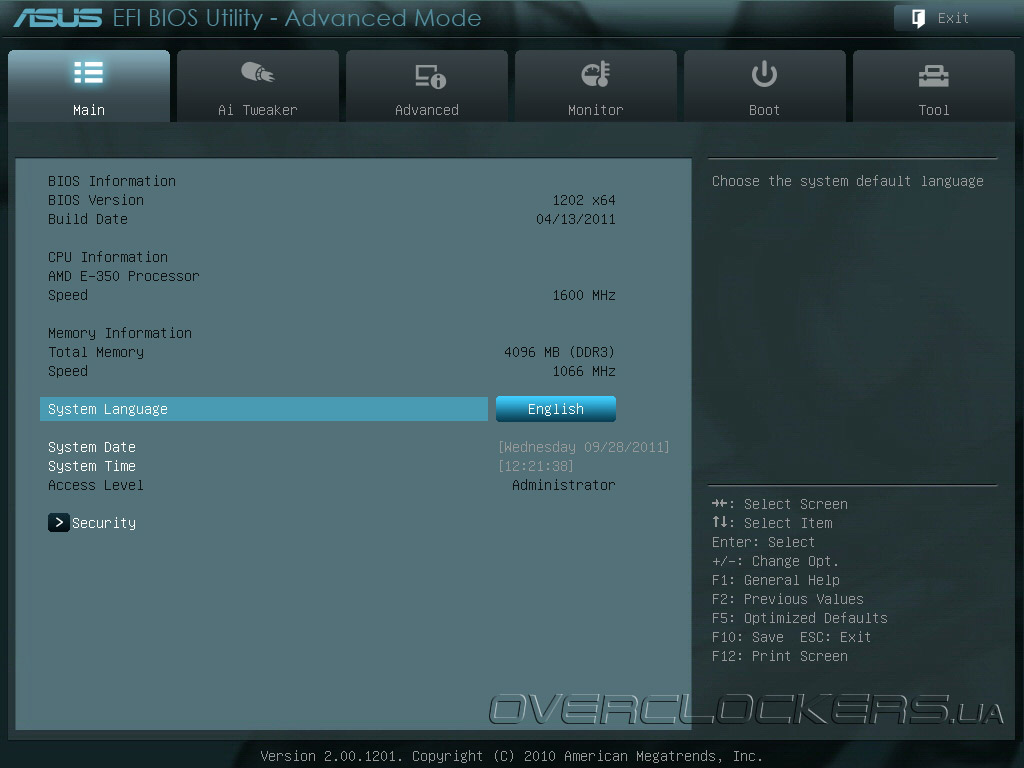

В нем пользователю предлагается большая свобода действий и возможность изменять различные параметры работы системы. В первой вкладке Main отображается версия микрокода, дата, информация о встроенном APU, установленном объеме оперативной памяти и её частоте. Также здесь можно выбрать язык, на котором пользователь предпочитает работать с интерфейсом UEFI.

UEFI  Setup ASUS E35M1-I Deluxe

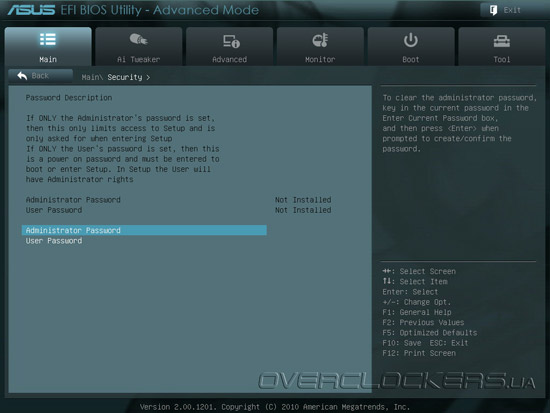

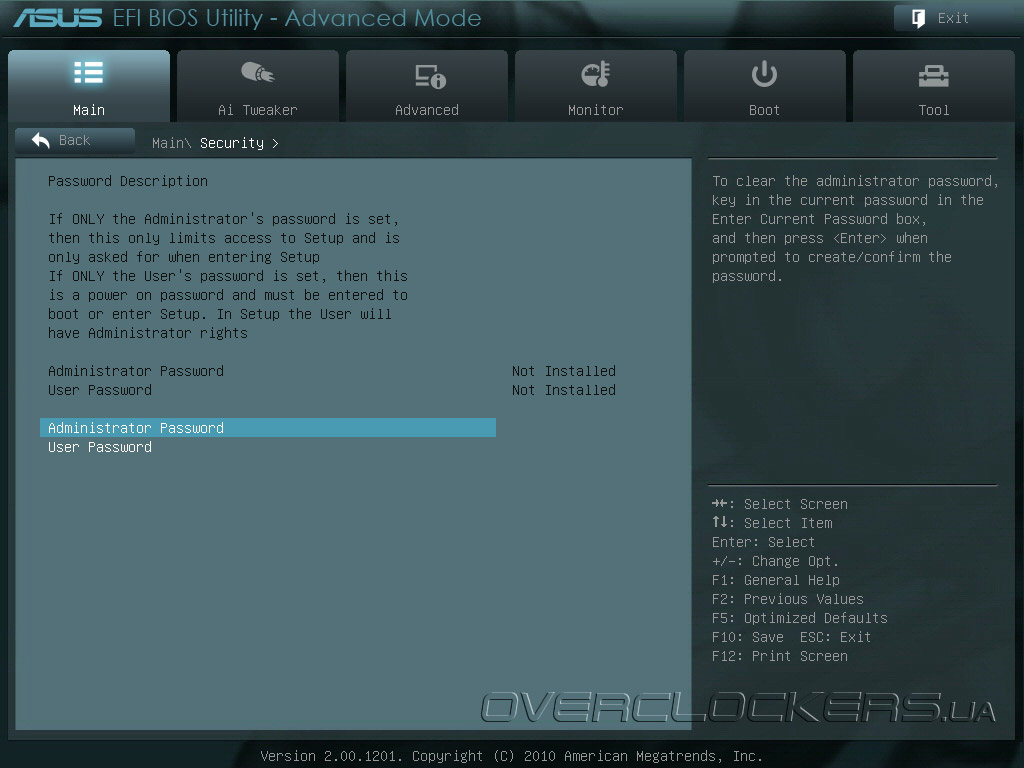

Подменю Security позволяет установить пароль на включение компьютера и изменение параметров загрузки системы.

UEFI  Setup ASUS E35M1-I Deluxe

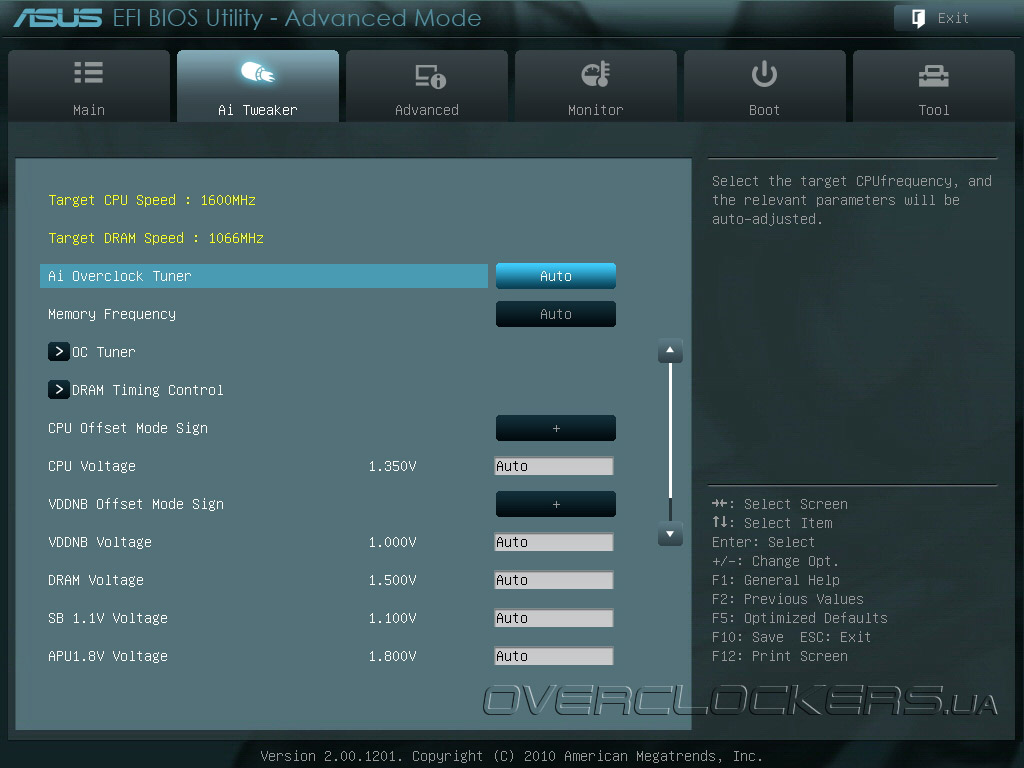

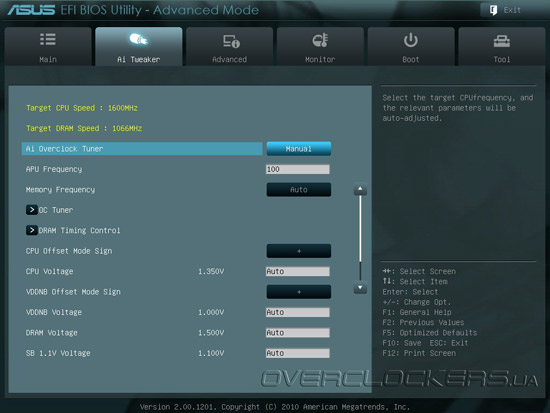

Во вкладке Ai Tweaker собраны все параметры, которые касаются разгона системы. Здесь пользователь может вручную увеличить частоту тактового генератора, настроить тайминги и режим работы оперативной памяти, а также повысить напряжение питания основных компонентов материнской платы.

UEFI  Setup ASUS E35M1-I Deluxe

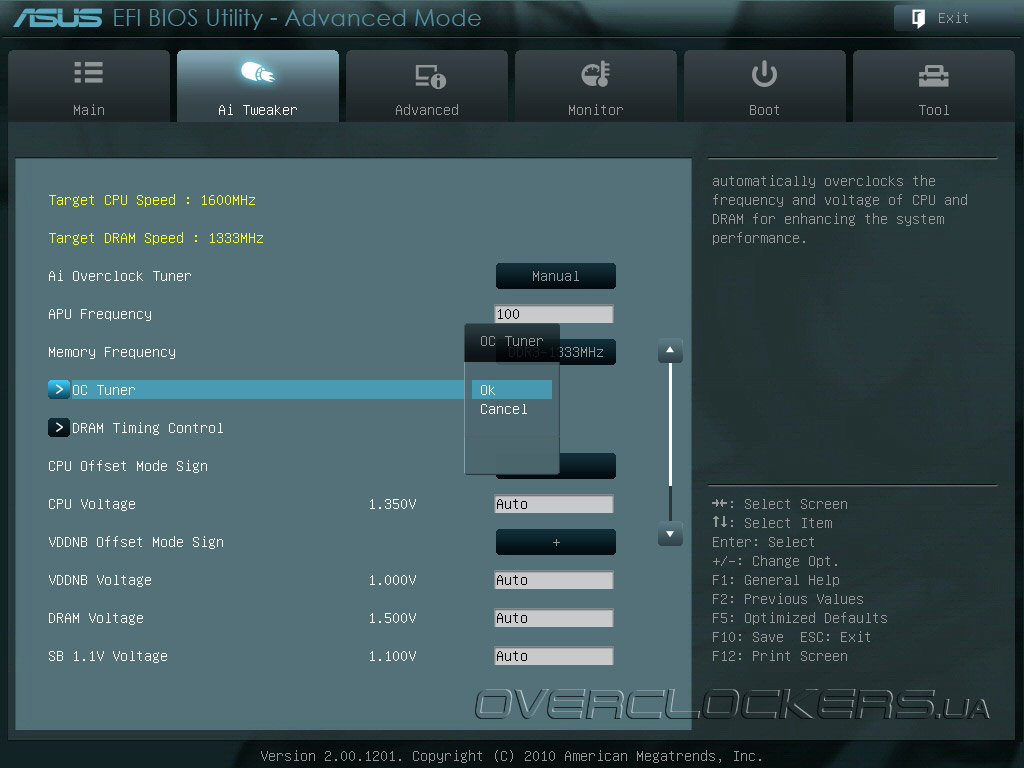

Кроме того, пользователю предлагаются на выбор две функции авторазгона (помимо переключателя Turbo Key II на печатной плате) на выбор:

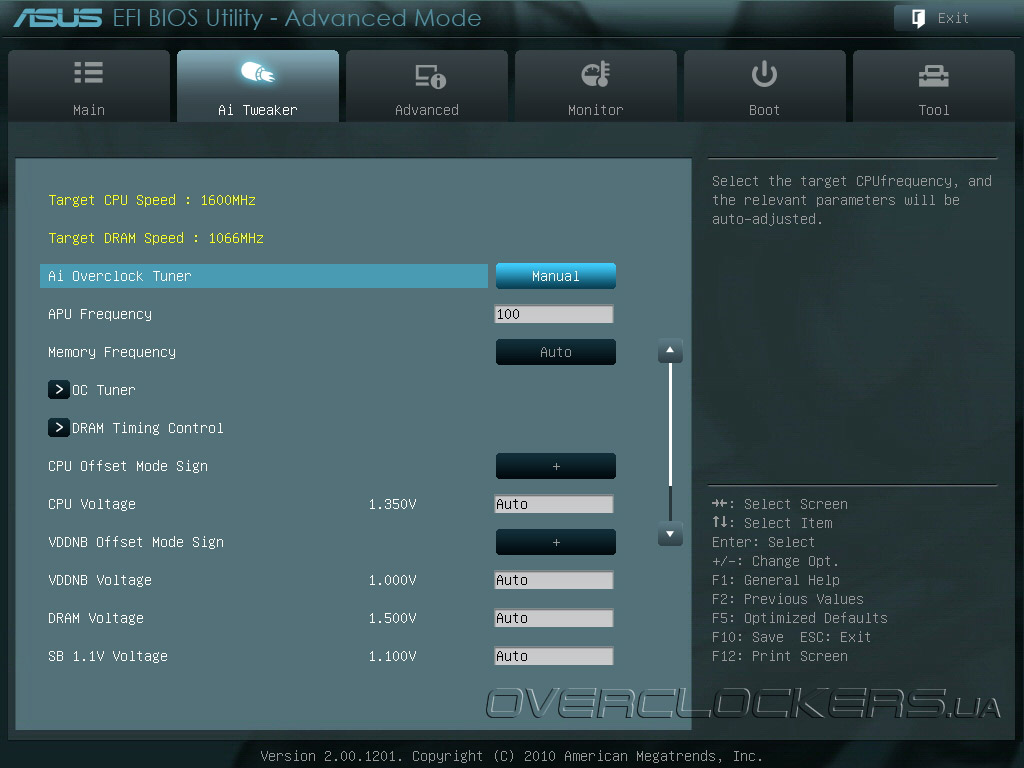

  • Ai Overclock Tuner предполагает установку пользователем только результирующей частоты работы APU, а необходимые для этого параметры система установит сама;
  • Функция OC Tuner практически дублирует Turbo Key II и при активации автоматически повышает частоту APU, памяти и соответствующие напряжения питания.
UEFI  Setup ASUS E35M1-I Deluxe

UEFI  Setup ASUS E35M1-I Deluxe

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:

Параметр Диапазон изменения напряжений, В Шаг, В
CPU Voltage –0,3 — +0,5 0,00625
VDDNB Voltage –0,3 — +0,5 0,00625
DRAM Voltage 1,35 — 2,30 0,01
SB1.1V Voltage 1,1— 1,3 0,01
APU1.8V Voltage 1,8 — 1,9 0,1
APU1.05V Voltage 1,05 — 1,25 0,01

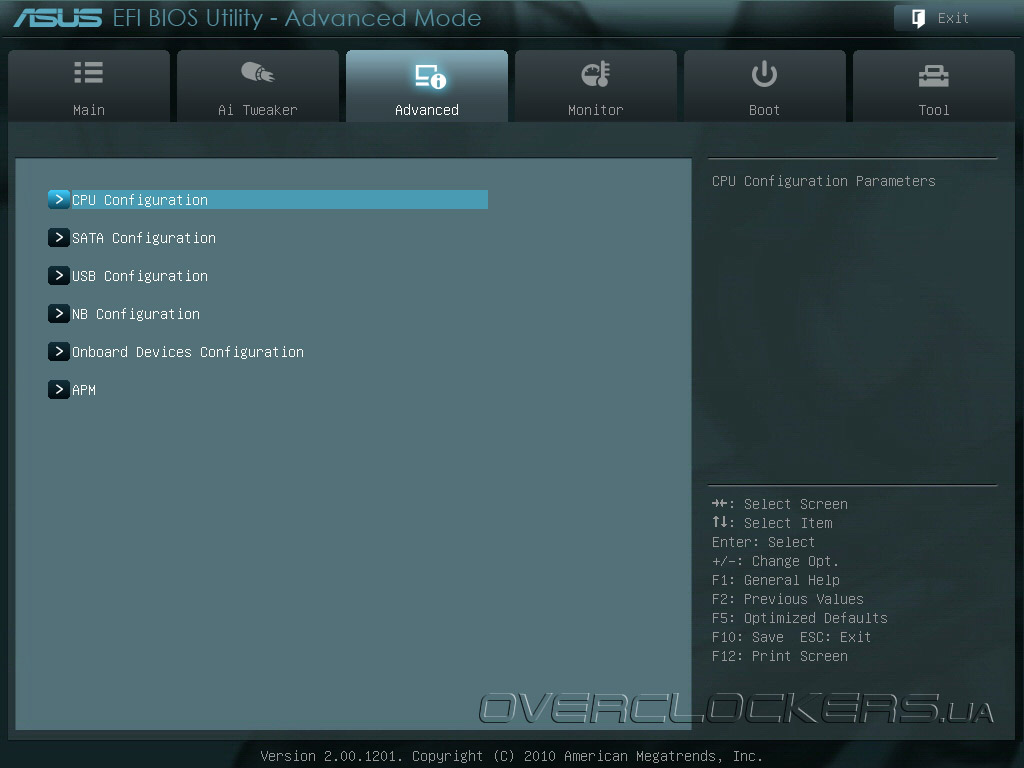

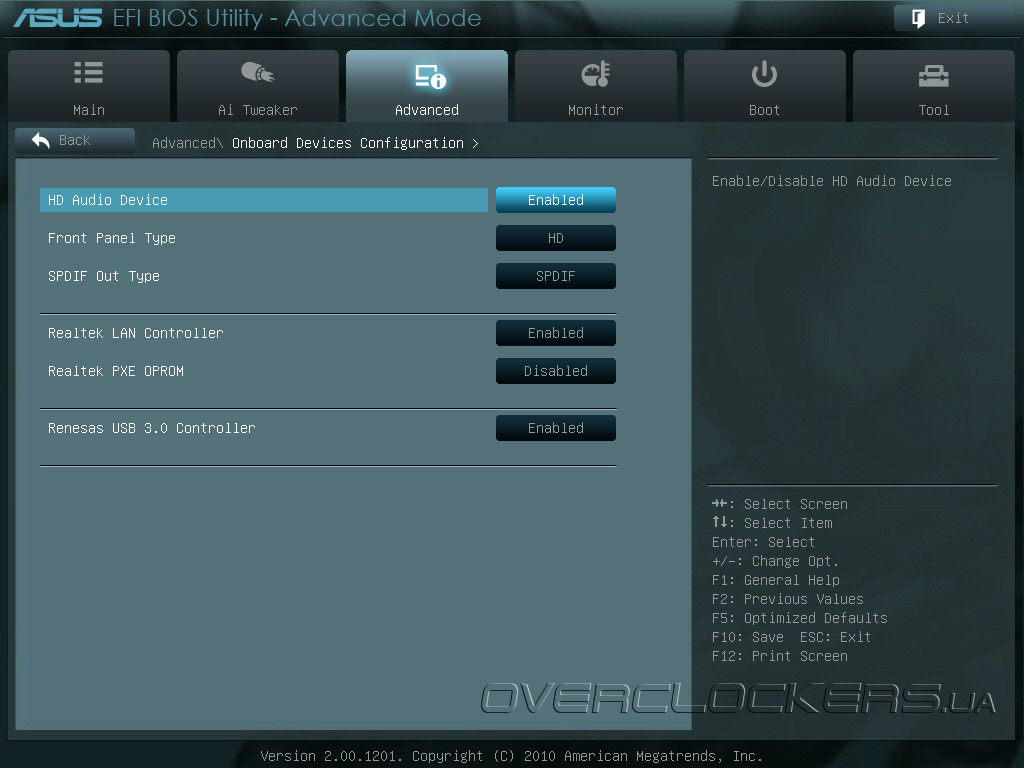

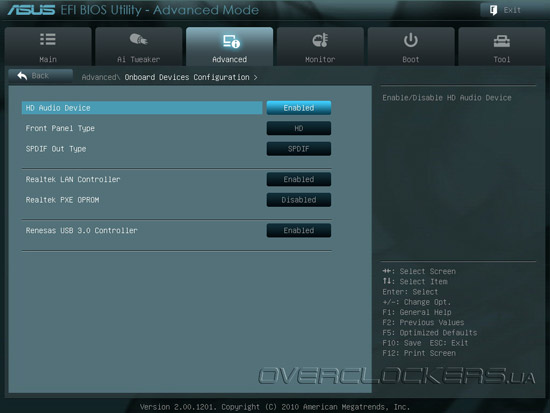

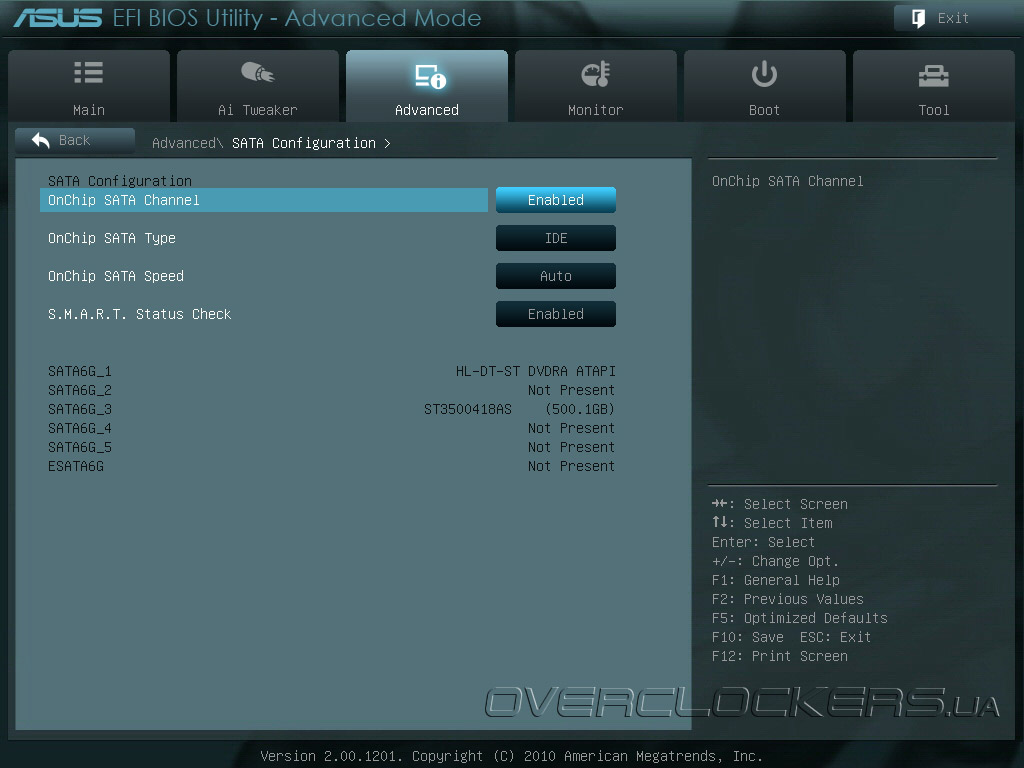

Во вкладке Advanced осуществляется настройка встроенного графического ядра, дисковой подсистемы, а также управление интегрированными контроллерами и процессорными технологиями.

UEFI  Setup ASUS E35M1-I Deluxe

UEFI  Setup ASUS E35M1-I Deluxe

UEFI  Setup ASUS E35M1-I Deluxe

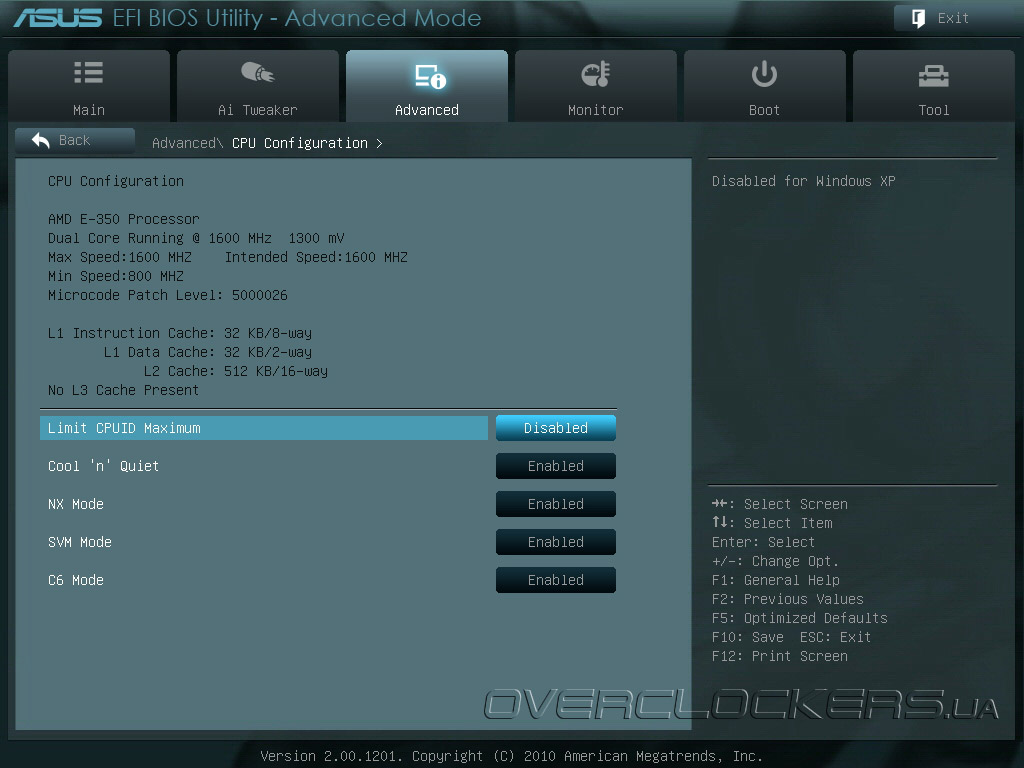

Так в соответствующей вкладке можно активировать технологии энергосбережения AMD Cool’n’Quiet и C6, включить поддержку аппаратной виртуализации (SVM) и антивирусной технологии NX-Bit.

UEFI  Setup ASUS E35M1-I Deluxe

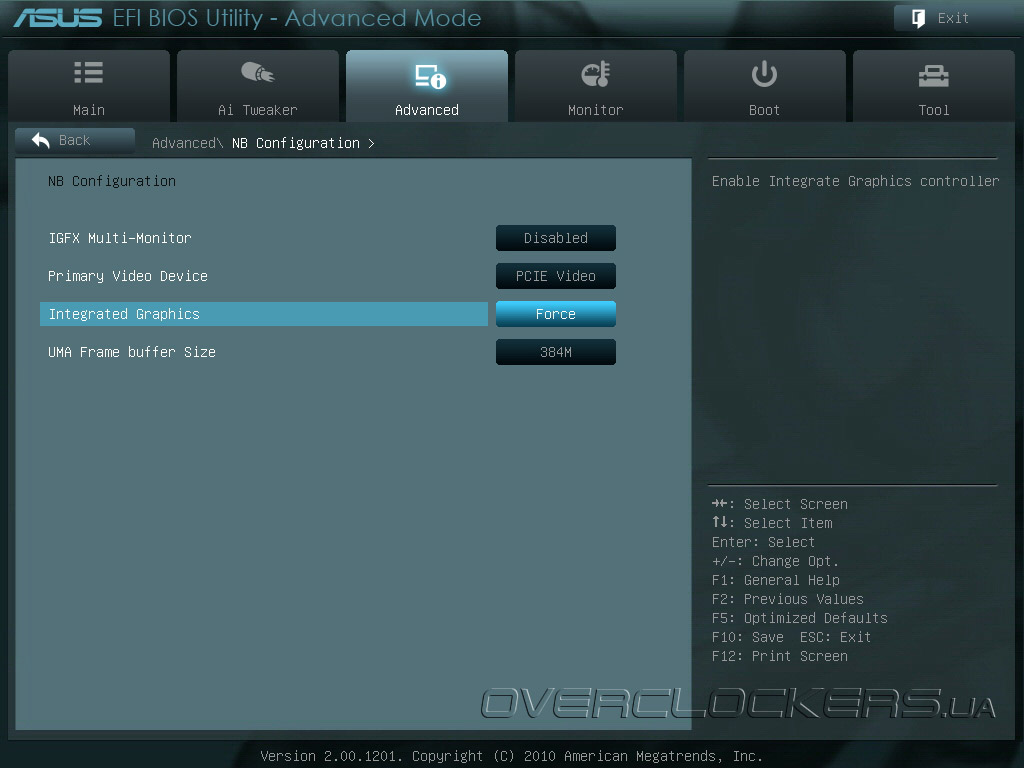

В подменю NB Configuration можно выбрать какой видеоадаптер использовать: встроенный или установленный в слот PCI-E, ограничить объем ОЗУ выделяемой для нужд графического блока APU, включить поддержку мультимониторных конфигураций.

UEFI  Setup ASUS E35M1-I Deluxe

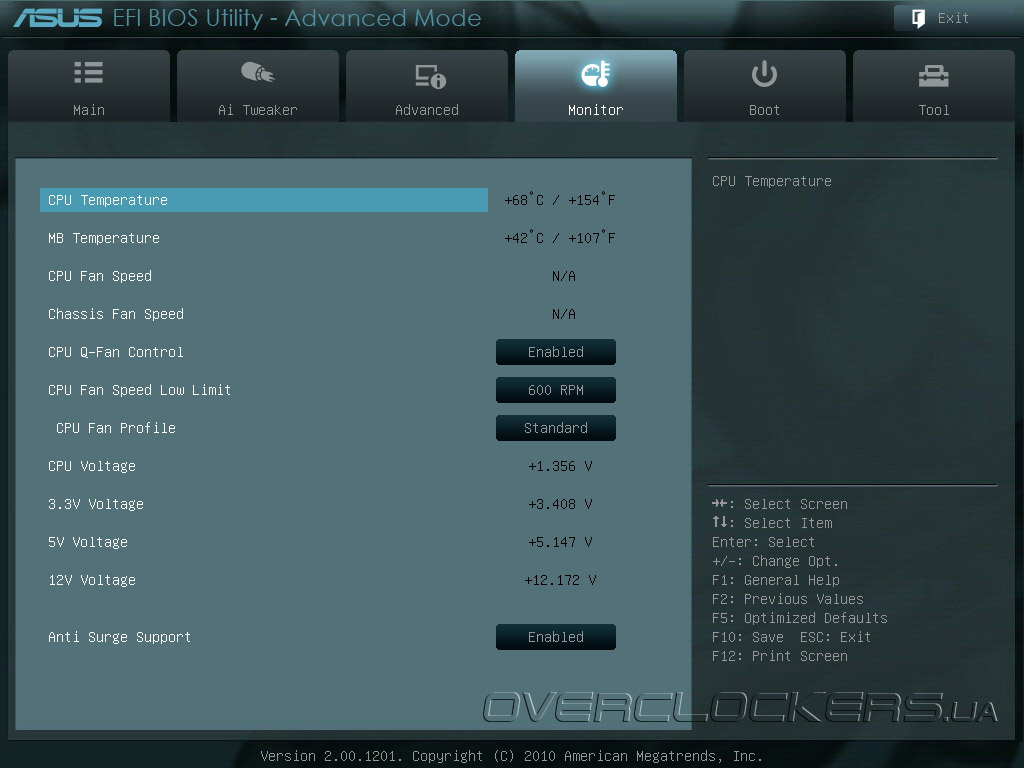

Во вкладке Monitor пользователь может наблюдать за показаниями термодатчиков на процессоре и чипсете, напряжением на CPU, а также линиях питания 3,3, 5 и 12 вольт. Здесь же можно управлять скоростью вращения подключенных к материнской плате вентиляторов и активировать технологию Anti-Surge, которая предохраняет саму плату и подключенные к ней устройства от повреждений, вызванных перепадами напряжения в источнике питания.

UEFI  Setup ASUS E35M1-I Deluxe

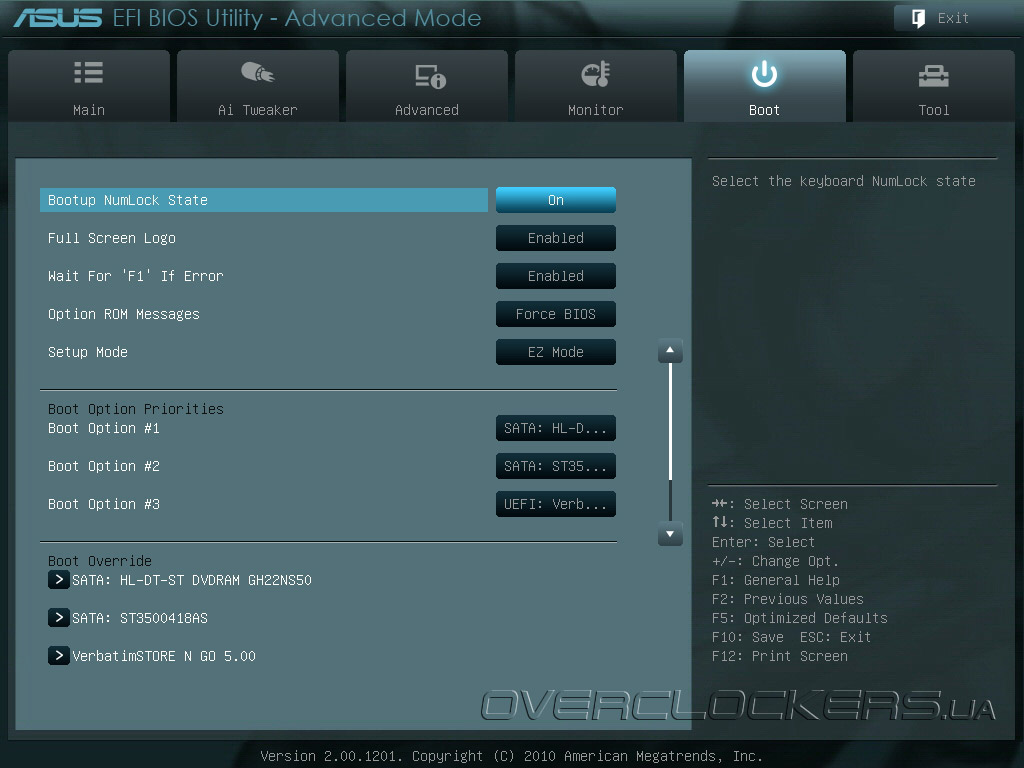

В меню Boot содержатся настройки загрузки системы.

UEFI  Setup ASUS E35M1-I Deluxe

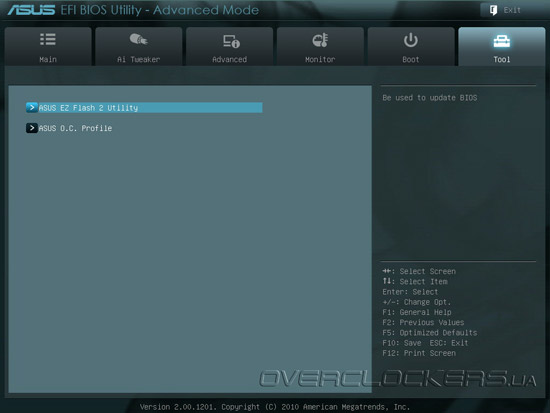

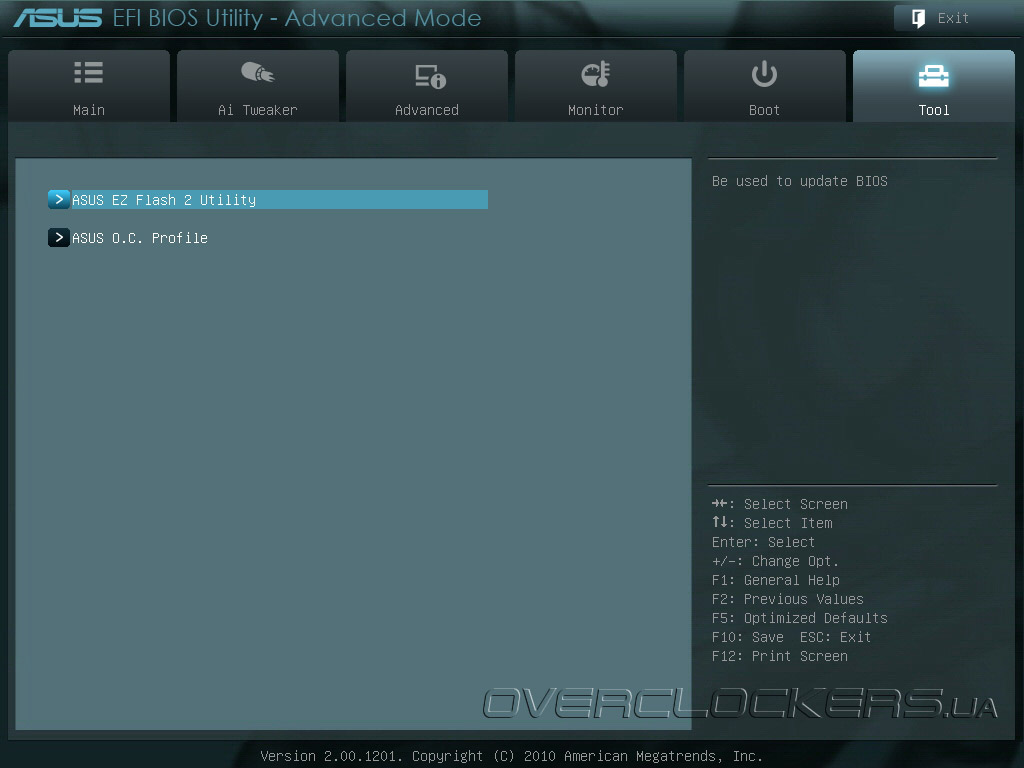

Последнюю вкладку Tool не назовешь обширной, но здесь пользователь может управлять оверклокерскими профилями, которых предусмотрено целых восемь, а также воспользоваться утилитой EZ Flash 2 для обновления прошивки UEFI.

UEFI  Setup ASUS E35M1-I Deluxe

Возможности UEFI материнской платы выглядят достойно даже на фоне более функциональных решений, и позволяют осуществлять разгон APU и тонкую настройку большого количества параметров. Причем наличие двух режимов (EZ Mode и Advanced Mode) сделает работу с оболочкой UEFI приятной как для опытных пользователей, так и для новичков.


Программное обеспечение

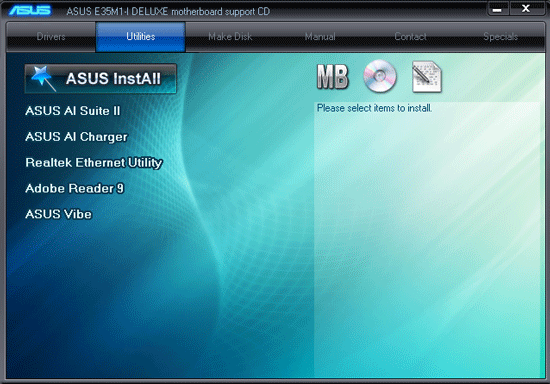

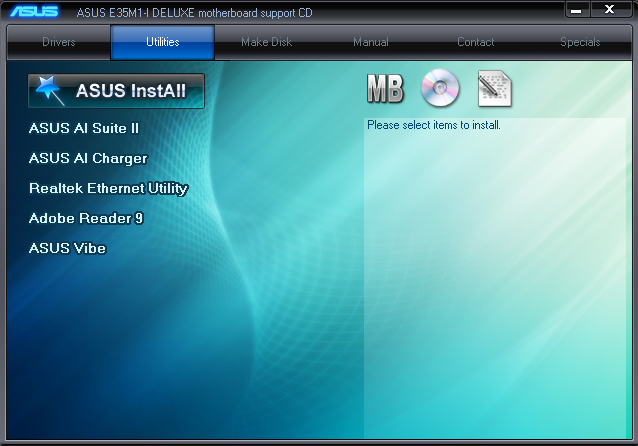

Материнская плата ASUS E35M1-I Deluxe комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

ASUS Ai Suite II

Наиболее интересной и функциональной программой из этого набора является ASUS Ai Suite II.

ASUS Ai Suite II

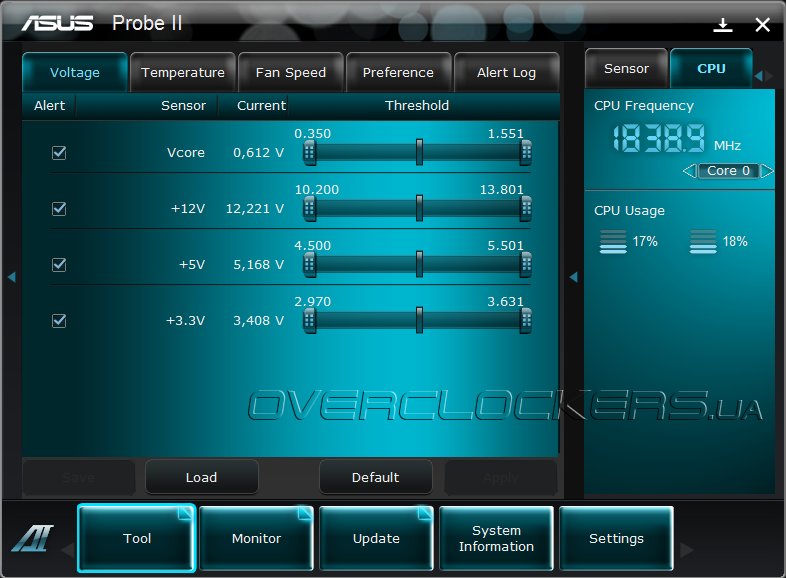

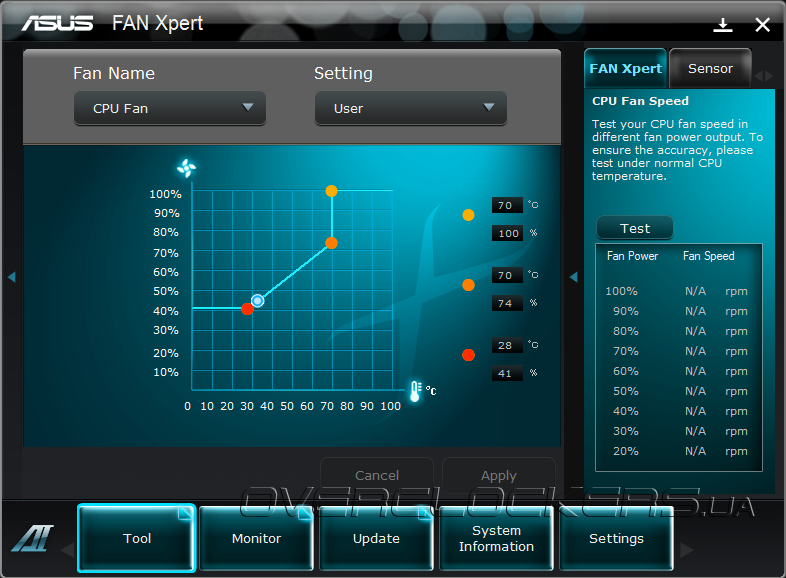

Эта утилита позволяет не только осуществлять разгон APU, не выходя из операционной системы, но и управлять подключенными к материнской плате вентиляторами, а также осуществлять мониторинг напряжений питания основных узлов системной платы.

ASUS Ai Suite II

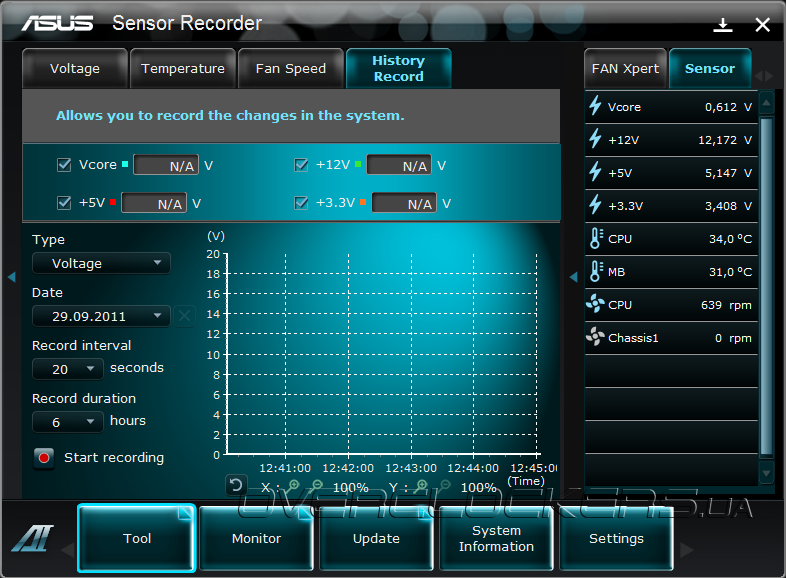

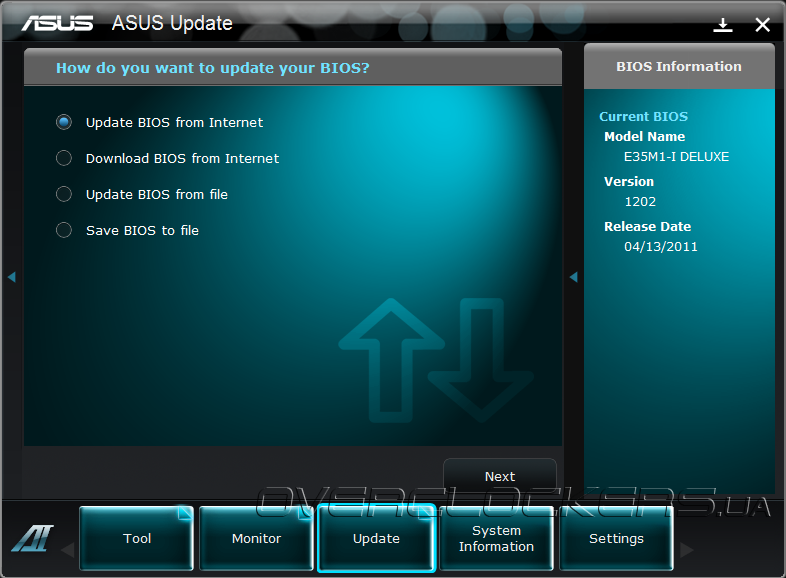

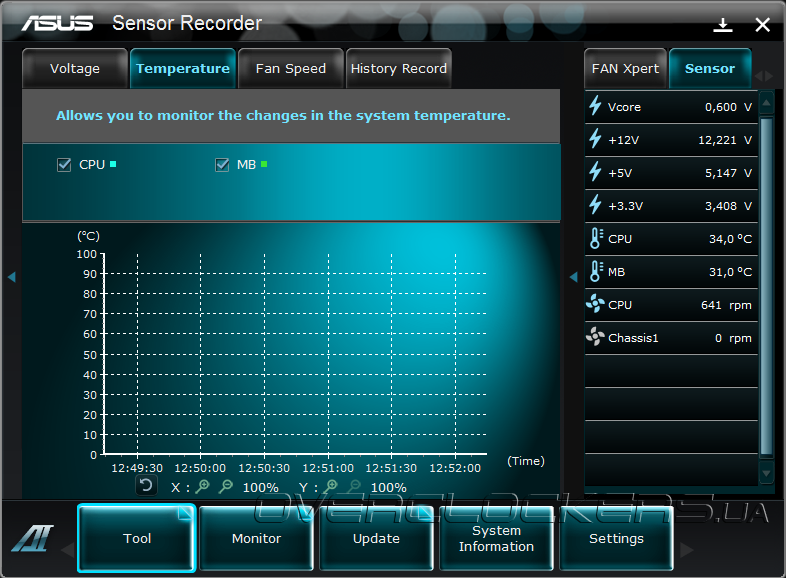

Кроме этого, с помощью ASUS Ai Suite II можно обновить версию UEFI и вести историю показаний термодатчиков на APU и чипсете.

ASUS Ai Suite II

ASUS Ai Suite II

ASUS Ai Suite II
