В ожидании Bulldozer. Знакомство с чипсетом AMD 990FX и обзор системной платы ASUS Crosshair V Formula для процессоров AMD AM3+

Как вы уже знаете, долгожданный анонс процессоров AMD Zambezi, основанных на микроархитектуре Bulldozer, отложен до осени. Многие скептики намекают на некоторые проблемы, связанные с невысокими уровнями быстродействия и частотным потенциалом текущих ревизий чипов. В любом случае, истинные причины вряд ли станут достоянием общественности. Что касается данных о характеристиках и производительности новых процессоров, то информации много, но её содержание достаточно противоречиво. Можно с уверенностью сказать, что Zambezi будут производиться с соблюдением 32-нм норм литографического процесса, получат новый конструктив — Socket AM3+, но сохранят совместимость с инфраструктурой предыдущего поколения. В рамках подготовки к выпуску нового поколения процессоров компания AMD представила обновленную линейку наборов системной логики, которая включает три модели: 990FX, 990X и 970. Все три чипсета в качестве южного моста используют микросхему SB950.

Старшая модель AMD 990FX имеет много общего с предыдущим флагманским набором системной логики AMD 890FX. Все те же 42 линии PCI Express 2.0 с широкими возможностями построения конфигураций multiGPU и 65-нм техпроцесс. Микросхемы северного и южного мостов по-прежнему связывает высокоскоростная шина Alink Express III. Но одно существенное отличие все же имеется — 990FX предлагает возможность создания систем NVIDIA SLI. Нельзя сказать, что предыдущие наборы системной логики не позволяли подобных экспериментов, но теперь поддержка официальна, не требует использования модифицированных драйверов и прочих ухищрений. Что касается AMD 990X и AMD 970, то первый отличается от флагмана уменьшенным до 22 количеством линий PCI Express 2.0, а второй официально лишен возможности построения конфигураций multiGPU.

AMD 990FX

Функциональность «нового» южного моста SB950 осталась на уровне предыдущего поколения. Долгожданной поддержки USB3.0 не появилось, а возможности дисковой, звуковой и сетевой подсистем не отличаются от таковых для SB850. В скором времени можно ожидать появления новых моделей южных мостов для чипестов 9-й серии, как с продвинутой, так и ограниченной функциональностями.

AMD SB950

Очевидно, что набор системной логики AMD 990FX представляет собой переименованный флагманский чипсет прошлого поколения. Но в этом нет ничего плохого, так как новая маркировка системной логики позволит однозначно идентифицировать материнские платы Socket AM3+, обладающие полной совместимостью с процессорами AMD Zambezi. Конструктивные отличия нового процессорного разъема от предшественника Socket AM3 минимальны и заключаются в измененном диаметре отверстий для ножек процессоров — 0,51 мм против прежних 0,45 мм. Кроме того, Socket AM3+ приобрел черный цвет, а форма крепежной рамки для системы охлаждения изменила свою форму.

AMD AM3+

Согласно предварительной информации, новые CPU будут работать и на системных платах Socket AM3, для чего потребуется лишь обновление прошивки. Предполагается, что некоторые специфические функции, такие как Turbo Boost 2.0, продвинутые технологии энергосбережения или возможность снятия показаний встроенного в процессор теромдатчика, могут быть недоступны на платах Socket AM3.

Большинство производителей представили системные платы для Socket AM3+, не дожидаясь анонса процессоров Zambezi. Благодаря этому в нашей тестовой лаборатории оказалась материнская плата ASUS Crosshair V Formula, в основе которой лежит чипсет AMD 990FX. Модель относится к верхнему ценовому диапазону, обладает изрядным количеством фирменных технологий и предлагает широкие возможности расширения. Подробные спецификации участницы сегодняшнего тестирования представлены в таблице.

Модель ASUS Crosshair V Formula
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800(OC)/2000(OC)/2133(OC), 32 Гбайт максимум
Слоты PCI-E 3x PCI Express 2.0 x16@(16+16+0, 16+8+8)
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов
8x 4pin
Порты PS/2 1
Порты USB 12x 2.0 (8 разъемов на задней панели)
6х 3.0 (4 разъема на задней панели, ASMedia 1403)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
1x SATA 6 ГБит/с (ASMedia 1061)
eSATA 1х eSATA 6 ГБит/с (ASMedia 1061)
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть 1х Intel 82583V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения, сброса системы, Clear CMOS и автоматического разгона,  Core Unlocker, контактная группа ProbeIt для снятия показаний напряжений на основных узлах системы, Q-LED, ROG Connect, NVIDIA SLI, Voltiminder LED


Комплект поставки

Системная плата ASUS Crosshair V Formula относится к серии Republic Of Gamers, продукты которой ориентированы на профессиональных геймеров и любителей разгона. Модели, входящие в эту серию, спроектированы с большим запасом прочности, предлагают богатые возможности разгона и системного мониторинга. Сегодняшняя участница тестирования не стала исключением. Материнская плата поставляется в упаковке средних размеров, дизайн которой соответствует общему стилю оформления продуктов Republic Of Gamers.

ASUS Crosshair V Formula ASUS Crosshair V Formula

Коробка снабжена ручкой для переноски, содержимое помещено в два картонных поддона. Все эти меры направлены на удобство и сохранность системной платы в процессе транспортировки. Упаковка имеет декоративную крышку, которая прикрывает прозрачное окно, сквозь которое можно рассматривать содержимое.

ASUS Crosshair V Formula

Из логотипов, нанесенных на лицевую сторону упаковки, мы можем узнать о поддержке платой будущих процессоров Zambezi, технологий AMD CrossfireX и NVIDIA SLI. Обратная сторона коробки содержит подробную спецификацию материнской платы и ряд упоминаний об уникальных технологиях, таких как ROG Connect, Extreme Engine DIGI+, SupremeFX X-Fi 2 и UEFI BIOS. В одном из предыдущих обзоров мы подробно рассмотрели программно-аппаратный комплекс ROG Connect, который предназначен для удаленного управления и контроля во время разгона системной платы. Концепция Extreme Engine DIGI+ означает применение инновационного нового подхода при проектирования подсистемы питания, благодаря которому достигаются прецизионные точность установки и стабильность напряжений питания. Вместе с тем, увеличивается экономичность системы вследствие повышения общей эффективности работы VRM. Наличие SupremeFX X-Fi 2 гарантирует полную поддержку стандартов обработки звука EAX 5.0 и OpenAL, а UEFI BIOS означает использование графического интерфейса прошивки, а также все преимущества, которыми обладает Extensible Firmware Interface.

Комплект поставки включает:
  • заглушку на заднюю панель I/O Shield;
  • один кабель ROG Connect;
  • шесть кабелей SATA 6 Гбит/с;
  • мостик CrossFireX;
  • мостик SLI;
  • мостик 3-way SLI;
  • набор коннекторов Q-connectors;
  • три температурных датчика;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • наклейка с логотипом Republick Of Gamers;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • буклет по быстрой сборке ПК.
ASUS Crosshair V Formula

ASUS Crosshair V Formula

Перечень аксессуаров позволяет не только собрать систему, но и содержит несколько приятных дополнений в виде мостиков SLI или набора коннекторов Q-connectors.


Дизайн

Системная плата ASUS Crosshair V Formula выполнена в форм-факторе ATX, её размеры стандартны и составляют 305 x 244 мм. Несмотря на плотный монтаж и большое количество элементов компоновка платы близкая к классической, так что проблем во время сборки быть не должно. Отметим, что во всех электрических цепях применены качественные компоненты: конденсаторы с полимерным электролитом и катушки индуктивности закрытой конструкции.

ASUS Crosshair V Formula

Материнская плата рассчитана на установку процессоров AMD в исполнении Socket AM3+, впрочем, процессоры Socket AM3 могут эксплуатироваться без каких-либо ограничений. Четыре слота для оперативной памяти позволяют инсталлировать до четырех модулей DDR3 суммарным объемом 32 Гбайт, в режиме разгона возможна частота работы до 2133 МГц включительно. Увы, мы еще не встречали модулей ОЗУ, как и самих процессоров, способных работать в таком режиме на платформе AMD. Для организации видеоподсистемы ASUS Crosshair V Formula предлагает три слота PCI Express 2.0 x16 с возможностью построения AMD CrossFireX и NVIDIA SLI. При использовании одиночной видеокарты или связки из двух ускорителей рекомендуется использовать первый и третий по счету слоты PCI-E 2.0 x16, которые способны работать с максимальной пропускной способностью. Для установки третьего видеоадаптера следует использовать второй по счету слот PCI-E 2.0 x16@x8, в этом случае третий разъем PCI-E 2.0 x16 автоматически переключается в режим x16@x8. К четвертому слоту PCI-E 2.0 x16 подведены только четыре линии, мы рекомендуем его использовать для работы физического ускорителя или мощного RAID-контроллера. Кроме того, системная плата имеет по одному разъему PCI-E 2.0 x1 и PCI для инсталляции плат расширения. Обращаем ваше внимание на разъем дополнительного питания EZ_PLUG, расположенный неподалеку от радиатора северного моста. В случае установки двух и более графических адаптеров производитель рекомендует использовать этот Molex-разъем для усиления подсистемы питания слотов PCI Express 2.0 x16.

ASUS Crosshair V Formula

Подсистема хранения данных материнской платы ASUS Crosshair V Formula базируется на возможностях южного моста SB950, функциональность которого расширена чипом ASMedia 1061. Для подключения накопителей жестких дисков имеются шесть чипсетных портов SATA 6 Гбит/с с поддержкой RAID-массивов уровней 0, 1, 5, 10 и JBOD. Благодаря дополнительному контроллеру добавляется один внутренний разъем SATA 6 Гбит/с и один eSATA 6 Гбит/с, выведенный на заднюю панель. Для подключения периферии предназначаются 12 портов USB 2.0, восемь из которых расположены на задней панели. Благодаря трем чипам ASMedia 1403 обеспечивается поддержка шести разъемов USB 3.0: четыре из них находятся на задней панели, а еще два можно подключить к внутреннему порту, расположенному на системной плате. Сеть выполнена на контроллере 82583V компании Intel. Благодаря продвинутым аппаратным возможностям адаптера и соответствующему программному обеспечению поддерживается динамическое управления пропускной способностью сетевого подключения, что позволяет избежать задержек во время жарких онлайн-баталий. Звуковая подсистема основана на восьмиканальном HDA-кодеке Realtek ALC889, который соответствует требованиям EAX 5.0 и OpenAL, обеспечивает приемлемое качество звука и неплохое быстродействие в играх.

Раскладка задней панели системной платы ASUS Crosshair V Formula имеет следующий вид:

ASUS Crosshair V Formula

Инженеры ASUS максимально использовали доступное пространство и смогли разместить четыре порта USB 3.0, один eSATA 6 ГБит/с, RJ-45 и комбинированный разъем PS/2. Кроме того, задняя панель содержит сразу восемь портов USB 2.0, причем разъем белого цвета используется для подключения кабеля ROG Connect, соответствующий режим работы задается переключателем, который распаян на печатной плате. Звуковая подсистема представлена шестью аналоговыми аудиовыходами и оптическим S/PDIF. Здесь же притаилась кнопка Clear CMOS, которая смотрится некоторым излишеством, так как прошивка корректно справляется со сбросом неработоспособных параметров.

Из фирменных особенностей ASUS Crosshair V Formula нельзя не отметить наличие аппаратных кнопок Power и Reset, что здорово облегчает процесс разгона на открытом стенде. Рядом с ними находится клавиша CPU Level UP, которая активирует функцию автоматического разгона. Расширенные возможности мониторинга и разгона, а также функционирование технологии ROG Connect обеспечивают два контроллера iROG, которые нетрудно заметить в районе радиатора южного моста.

ASUS Crosshair V Formula

Материнская плата оснащена контактной площадкой ProbeIT, позволяющей подключать мультиметр для контроля напряжения на основных узлах системной платы. Неподалеку расположилась кнопка Go button. Во время прохождения процедуры POST её нажатие активирует функцию Mem OK, которая устанавливает безопасные параметры ОЗУ в случае неудачного разгона. После загрузки операционной системы с помощью этой же кнопки можно загрузить предустановленный профиль настроек CMOS Setup.

ASUS Crosshair V Formula

Рядом с разъемом питания ATX24 расположилась линейка светодиодов Q-LED, которые отчасти заменяют отсутствующий индикатор POST-кодов. При инициализации подсистем компьютера светодиоды по очереди загораются и гаснут, в случае сбоя во время загрузки пользователь может примерно определить, в чем заключается проблема. Для визуального контроля электропитания центрального процессора, ОЗУ, а также микросхем системной логики на плате предусмотрены индикаторы Voltiminder LED, которые сигнализируют о превышении допустимых напряжений.

Система охлаждения ASUS Crosshair V Formula изначально готова к повышенным загрузкам, которые могут возникнуть в процессе разгона. Плата позволяет подключить до восьми вентиляторов, для каждого из них предусмотрено управление скоростью вращения посредством ШИМ как в ручном, так и в автоматическом режимах работы. Заметим, что «материнка» позволяет синхронно управлять оборотами процессорных систем охлаждения, оснащенных двумя вентиляторами. Три выносные термопары измеряют температуры внешних устройств, таких как видеокарты или корзины жестких дисков. В зависимости от показаний термодатчиков можно настроить скорости вращения крыльчаток трех вентиляторов.

Южный мост охлаждается невысоким плоским радиатором. Мы не имеем точных данных о тепловыделении SB950, но, если оно находится на уровне предшественника SB850, такой конструкции вполне достаточно для эффективного охлаждения.

ASUS Crosshair V Formula

Нагрузка на радиаторы, отводящие тепло от северного моста и силовых элементов подсистемы питания, несравненно выше.

ASUS Crosshair V Formula

В основе массивной конструкции лежит тепловая трубка, которая равномерно распределяет тепло на большую площадь поверхности радиаторов.

ASUS Crosshair V Formula

В качестве термоинтерфейса для микросхем чипсета применяется розовая «терможвачка», MOSFET контактируют с радиаторами через резиноподобные прокладки. Вся конструкция фиксируется на плате при помощи подпружиненных болтов. Обращаем ваше внимание, что система охлаждения полностью пассивная и требует дополнительного обдува при разгоне.

Одна из ключевых особенностей материнской платы ASUS Crosshair V Formula — подсистема питания Extreme Engine DIGI+. Преобразователь напряжения CPU рассчитан на эксплуатацию процессоров AMD Socket AM3 и Socket AM3+ с тепловыделением до 140 ватт включительно. Питание к VRM подается через дополнительный восьмиконтактный разъем EPS12V, а для повышения стабильности при экстремальном разгоне можно использовать еще и четырехконтактный ATX12V. Во время тестирования и экспериментов по разгону мы обошлись лишь одним из них — EPS12V. Преобразователь напряжения процессора построен по схеме «8+2», где восемь фаз питают вычислительные ядра, а две фазы отвечают за энергообеспечение встроенного северного моста и кэш-памяти третьего уровня. Схемой управляет ШИМ-контроллер DIGI+ EPU ASP1000C-A41 (перемаркированный CHL8326) производства CHiL Semiconductor. Контроллер имеет возможность изменения частоты ШИМ от 200 кГц до 1200 кГц и позволяет управлять шестью фазами. Пять из них используются для питания CPU, а шестая — для формирования напряжения Vtt модулей ОЗУ. Поддерживается динамическое управление количеством активных каналов VRM в зависимости от загрузки. Для увеличения мощности преобразователя напряжения и снижения нагрузки на его силовые элементы инженеры ASUS удвоили количество транзисторов, конденсаторов и катушек индуктивности. Ввиду сложности схемотехники преобразователя напряжения часть силовых элементов размещается на обратной стороне печатной платы.

ASUS Crosshair V Formula

ASUS Crosshair V Formula

В качестве промежуточного итога отметим, что материнская плата ASUS Crosshair V Formula отличается богатой функциональностью и обладает конструктивными особенностями, которые обещают хороший разгонный потенциал.

UEFI Setup

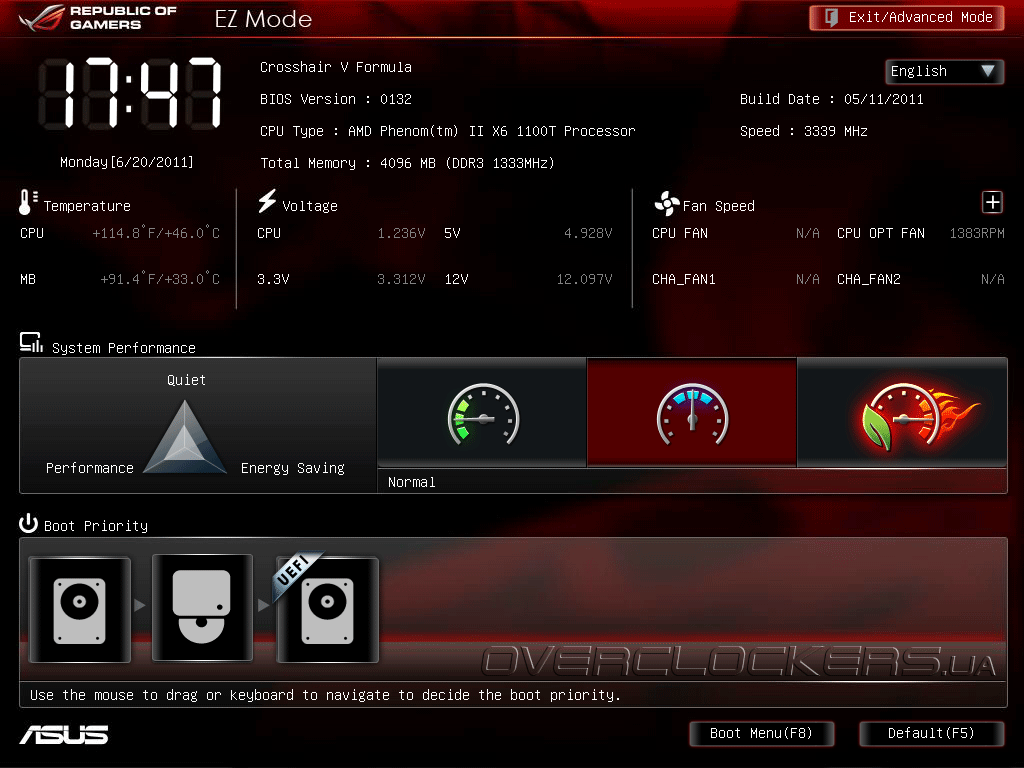

В качестве прошивки ASUS Crosshair V Formula использует UEFI разработки AMI. К преимуществам нового интерфейса можно отнести поддержку жестких дисков объемом 3 ТБайт и использование GUI. В целом, функциональность прошивки не сильно отличается от традиционных возможностей BIOS материнских плат ASUS, так что пользователи смогут без труда адаптироваться к непривычному окружению. Однако некоторые нововведения есть. Во-первых, появилась возможность снятия снимков экрана с их последующим сохранением на сменный носитель. Наконец-то пользователи могут легко обмениваться скриншотами настроек прошивки, что весьма полезно в процессе поиска предельного разгона и поиска решения различных проблем. Второй важной особенностью стал режим EZ Mode, в котором отображаются лишь основные показатели системного мониторинга, можно устанавливать системное время, порядок загрузки, а также выбрать один из трех предустановленных профилей быстродействия. Конечно, EZ Mode не заменит полноценный CMOS Setup, но его предназначение — быстрая настройка системы, с этой задачей данный режим справляется на отлично.

UEFI Setup ASUS Crosshair V Formula

После перехода к Advanced Mode перед нами предстает привычная картина, но с поправкой на графический интерфейс. Подраздел Extreme Tweaker содержит все основные настройки, связанные с оптимизацией быстродействия и параметрами разгона. Здесь можно встретить управление множителями вычислительных ядер и северного моста центрального процессора, технологией AMD Turbo Core, частотами HTT, PCI Express, оперативной памяти и шины Hyper Transport.

UEFI Setup ASUS Crosshair V Formula

UEFI Setup ASUS Crosshair V Formula

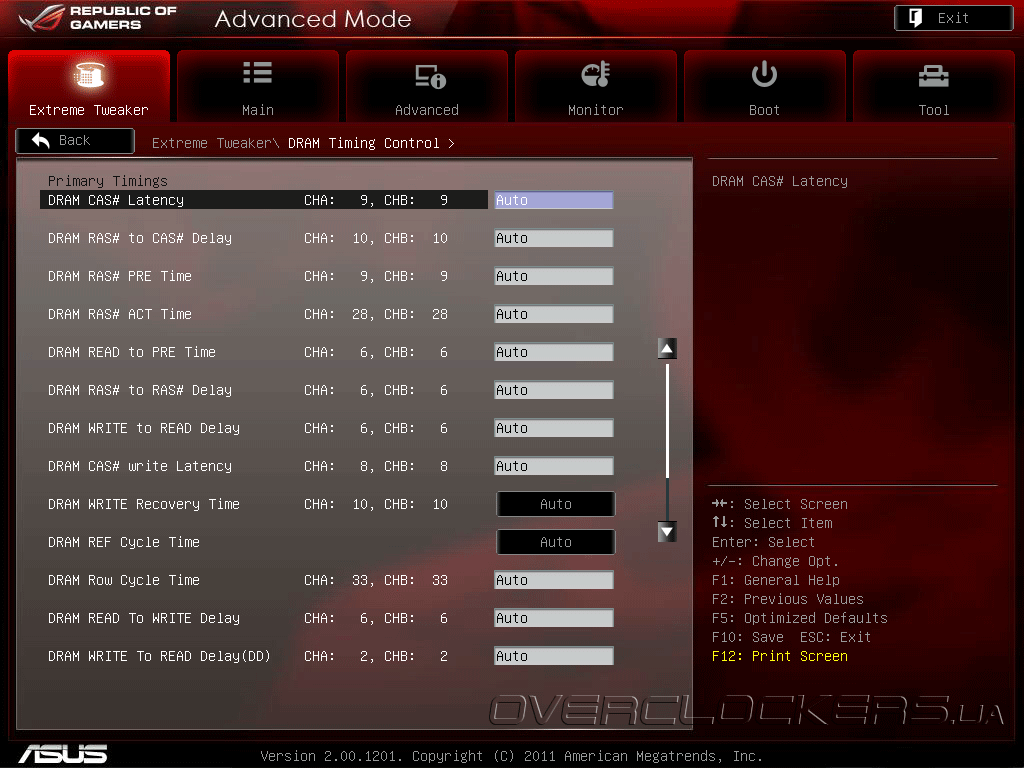

Во вложенных меню DRAM Timing Control и DRAM Driving Control доступно изменение всех основных и множества дополнительных параметров модулей ОЗУ. Для двухканального режим работы можно устанавливать уникальные тайминги для каждого из каналов.

UEFI Setup ASUS Crosshair V Formula

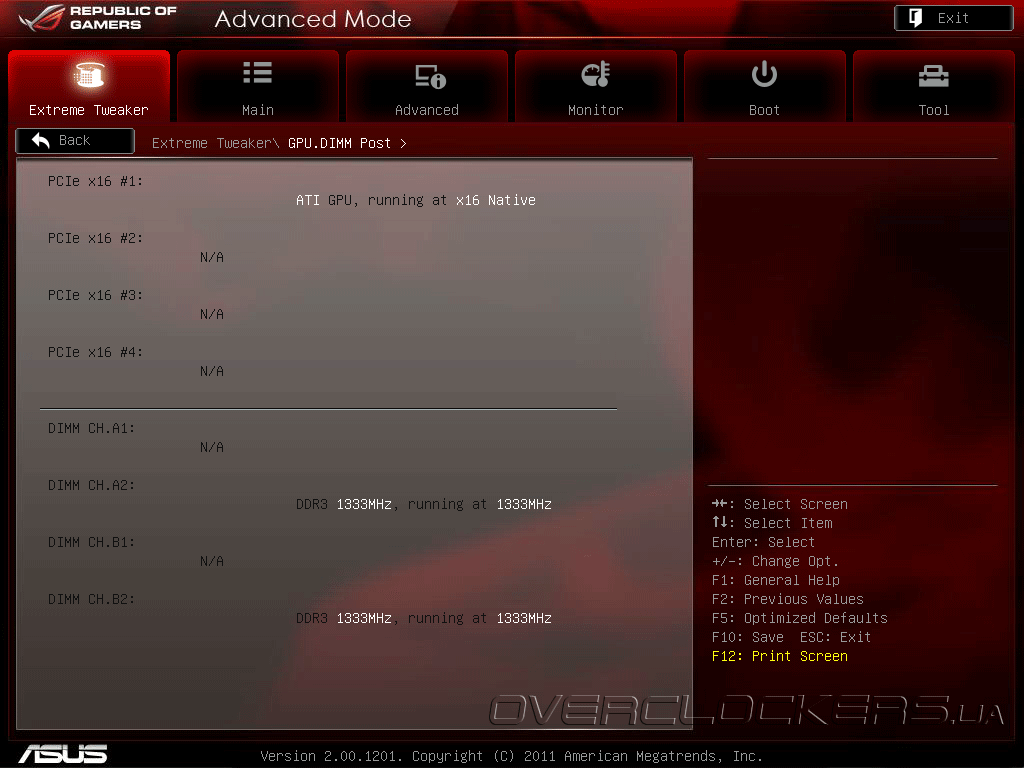

Информационный подраздел GPU.DIMM Post отображает информацию об установленных графических адаптерах и модулях DDR3 с указанием текущего режима работы. Это особенно актуально для пользователей, использующих системы AMD CrossFireX и NVIDIA SLI.

UEFI Setup ASUS Crosshair V Formula

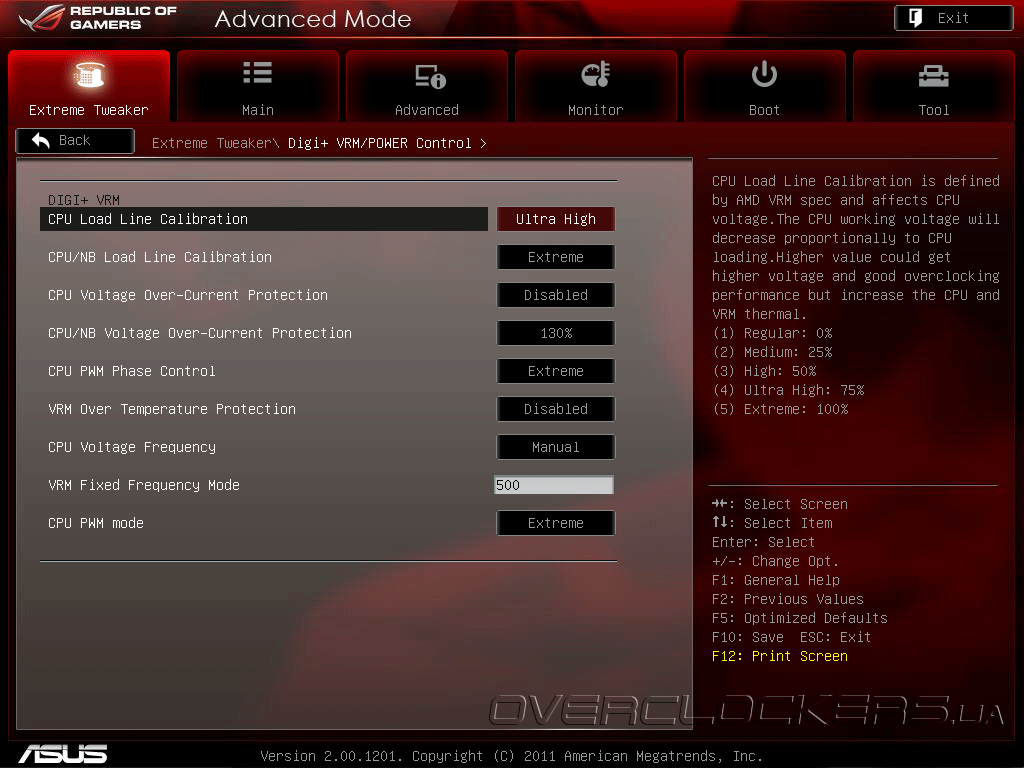

Тонкие настройки подсистемы питания сосредоточены в подменю Digi+ VRM / POWER Control. Здесь находится опция Load Line Calibration, которая предотвращает падение напряжения на вычислительных ядрах процессора и встроенном северном мосту при увеличении нагрузки. Пользователь может самостоятельно выбирать величину обратной связи с шагом в 25% в зависимости от условий разгона. Изменение параметра CPU(CPU/NB) Voltage Over-Current Protection управляет ограничением по току и в некоторых случаях может увеличить разгонный потенциал. CPU PWM Phase Control задает режим работы управления количеством активных питающих фаз, а VRM Over temperature защищает силовые элементы цепей питания от перегрева. Не менее интересно выглядит возможность тонкой настройки частоты переключения, на которой работают транзисторы преобразователя напряжения.

UEFI Setup ASUS Crosshair V Formula

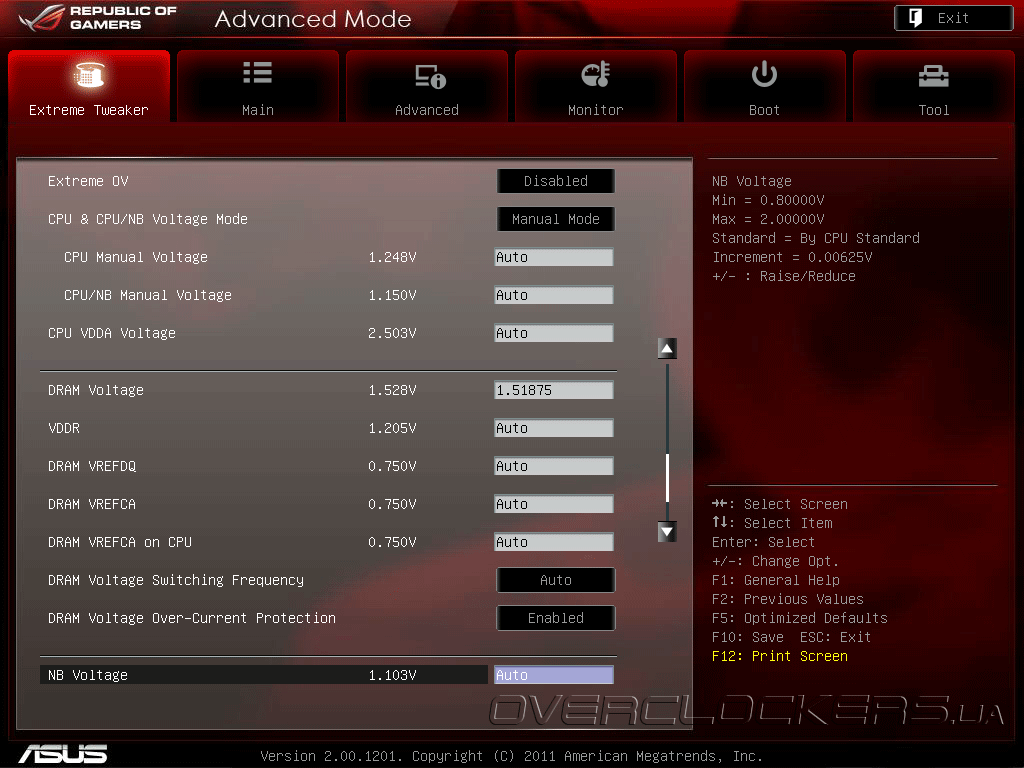

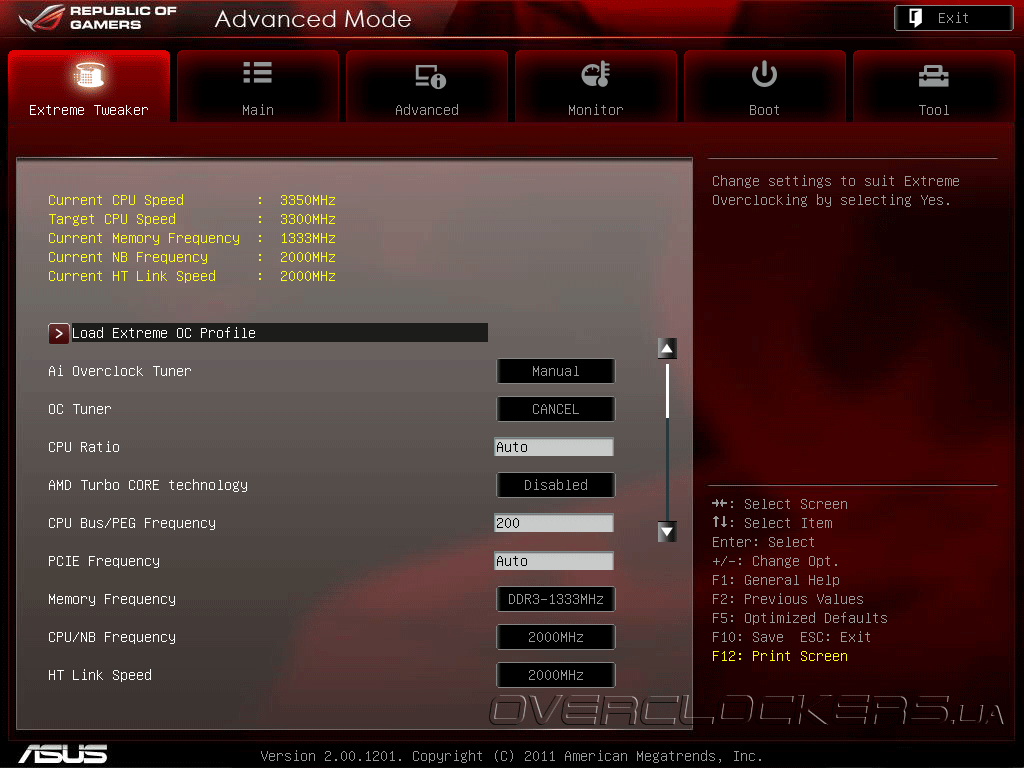

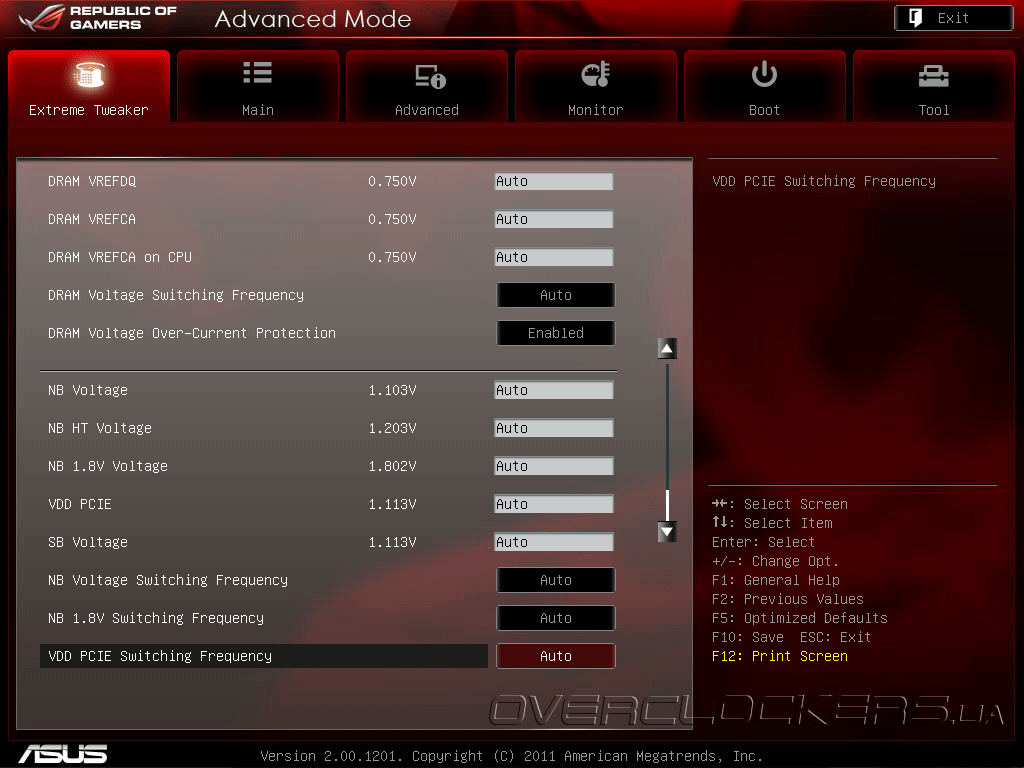

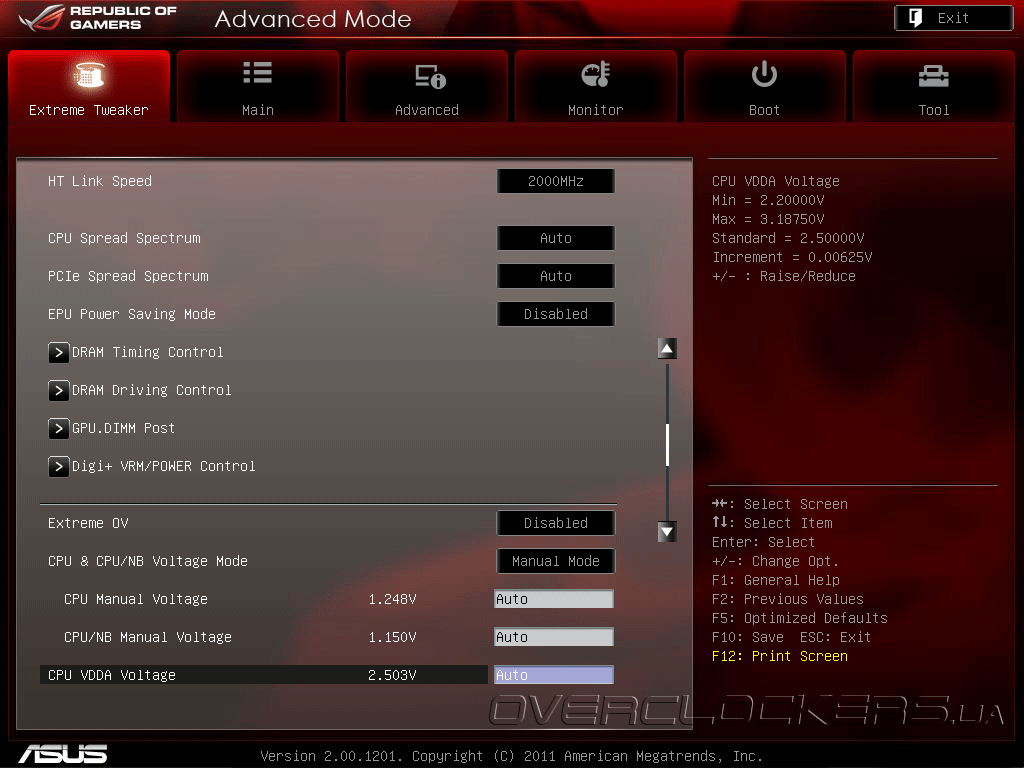

Подраздел UEFI Extreme Tweaker позволяет регулировать напряжения всех основных узлов и компонентов системной платы. Для центрального процессора напряжение питания можно задать в явном виде, или указать некоторый прирост от нормального значения. Кроме управления напряжениями доступно изменение частот переключения преобразователей напряжения оперативной памяти, северного моста чипсета и шины PCI-Express. В отдельных случаях это может увеличить разгонный потенциал или повысить стабильность работы системы.

UEFI Setup ASUS Crosshair V Formula

UEFI Setup ASUS Crosshair V Formula

UEFI Setup ASUS Crosshair V Formula

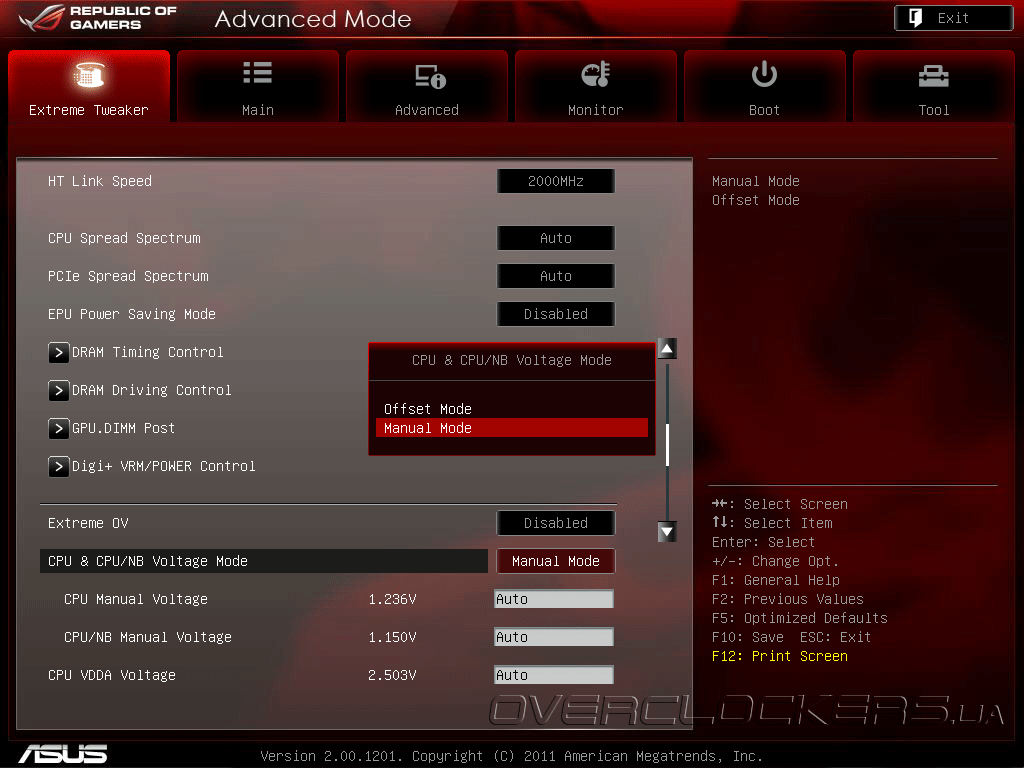

Обращаем ваше внимание, что прошивка имеет два режима управления напряжениями питания: нормальный и Extreme OV. В последнем случае верхние границы значений существенно увеличивается, что повышает риск выхода из строя комплектующих. Полный перечень напряжений, их шаг и диапазоны изменения представлены в таблице.

Параметр Диапазон регулировки
(Extreme OV off), В
Диапазон регулировки
(Extreme OV on), В
Шаг, В
CPU Offset Voltage – 0,4…+ 0,4 – 0,7…+ 0,7 0,00625
CPU/NB Offset Voltage – 0,4…+ 0,4 – 0,7…+ 0,7 0,00625
CPU Voltage 0,6 — 1,7 0,6 — 2,3 0,00625
CPU/NB Voltage 0,4 — 1,55 0,5 — 1,9 0,00625
CPU VDDA Voltage 2,2 — 2,8 2,2 — 3,1875 0,00625
DRAM Voltage 1,2 — 2,5 1,2 — 2,9 0,00625
VDDR Voltage 1,205 — 1,5105 1,205 — 1,802 0,01325
NB HT Voltage 0,8 — 1,5125 0,8 — 2,0 0,00625
NB Voltage 0,8 — 1,5125 0,8 — 2,0 0,00625
NB 1,8V Voltage 1,802 — 3,0 1,802 — 3,0 0,01325
VDD PCIE 1,113 — 1,5105 1,113 — 2,0 0,01325
SB Voltage 1,113 — 1,60325 1,113 — 1,802 0,01325

Несомненно, раздел Extreme Tweaker способен удовлетворить даже самого искушенного гуру разгона!

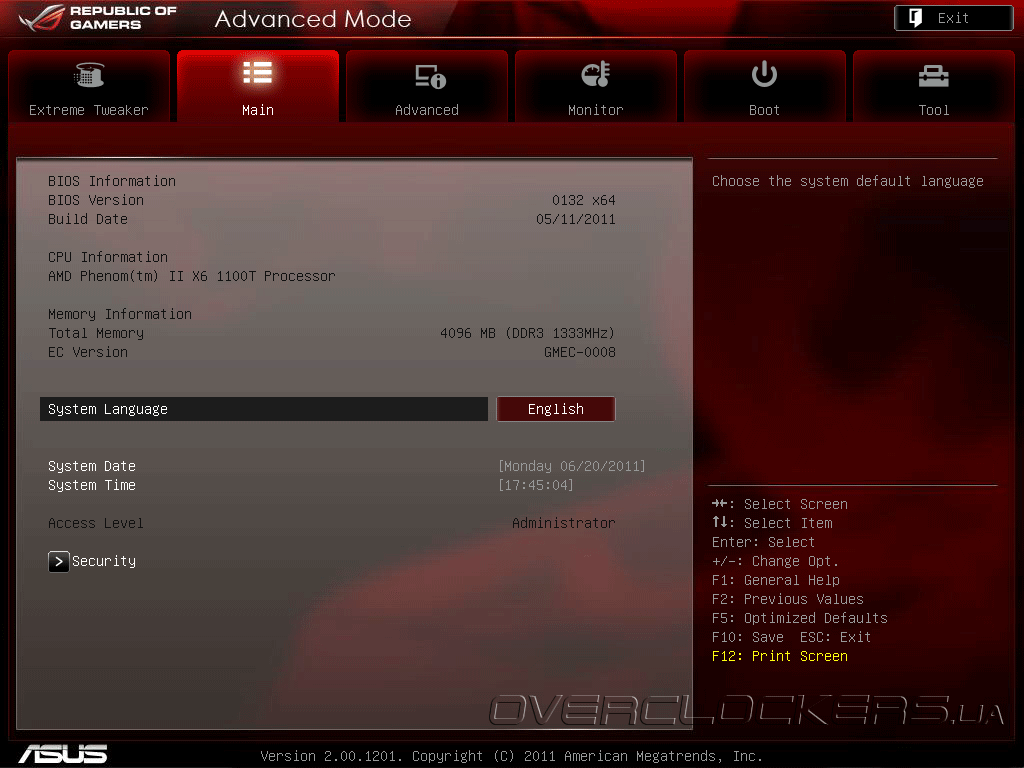

Содержание подменю Main стандартно, здесь можно установить время и дату, выбрать язык (русский и украинский языки отсутствуют), а также настроить параметры безопасности.

UEFI Setup ASUS Crosshair V Formula

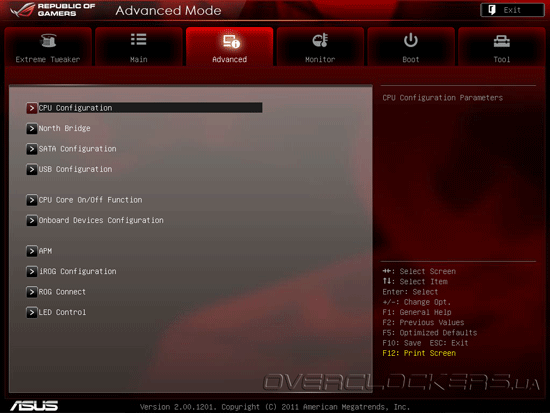

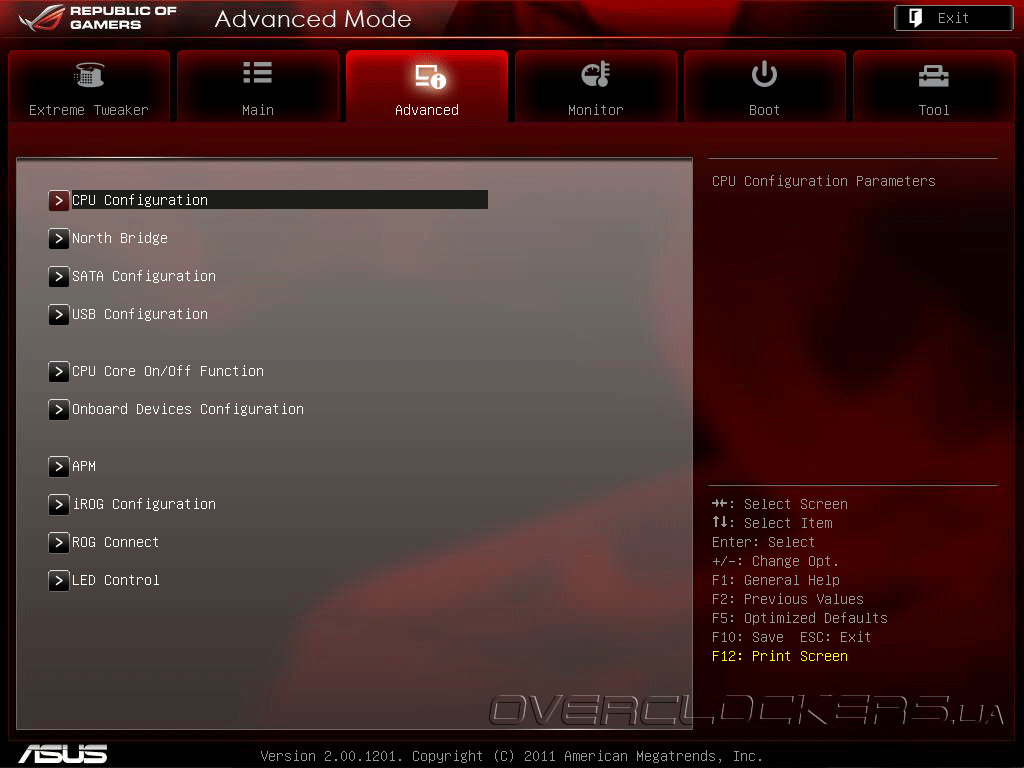

Раздел прошивки Advanced включает опции управления процессорными технологиями, такими как Coll’n’Quite, режимом энергосбережения С1Е, активации скрытых ресурсов процессоров AMD и выборочное отключение вычислительных ядер. Здесь же находятся параметры чипсета, устройств USB, дисковой подсистемы и многочисленных дополнительных контроллеров.

UEFI Setup ASUS Crosshair V Formula

Из специфических функций отметим возможность отключения светодиодной иллюминации LED Control и некоторые специфические функции, относящиеся к управлению аппаратно-программным комплексом ROG Connect.

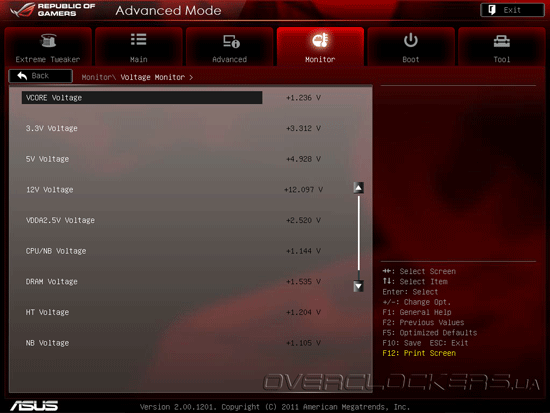

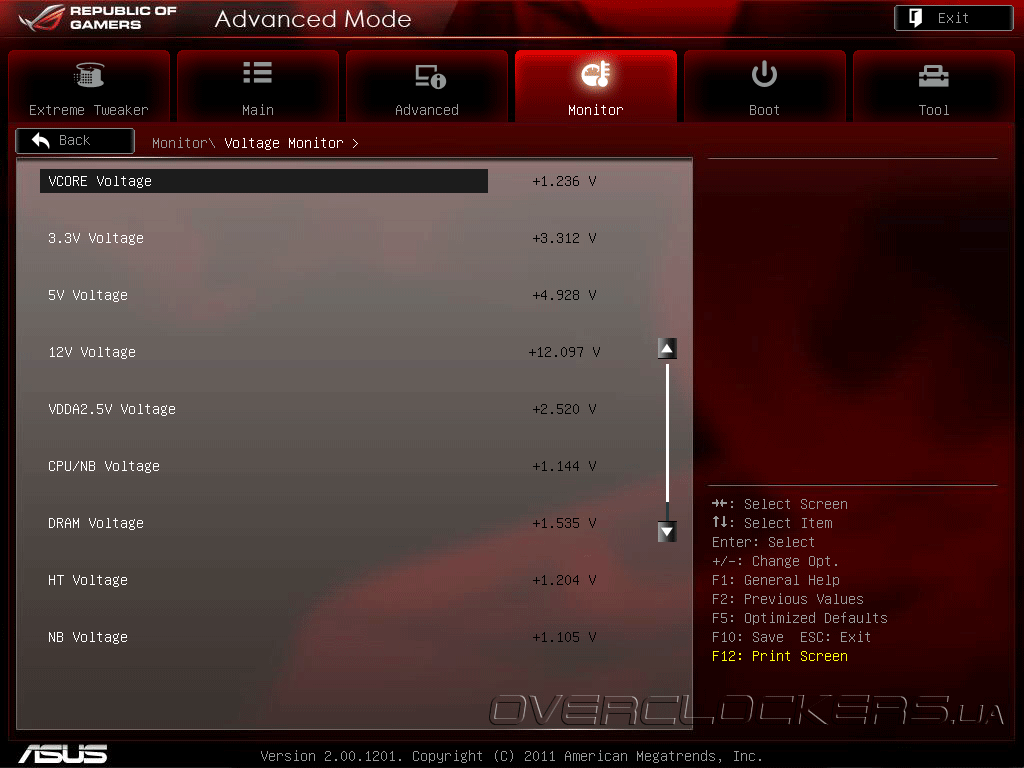

Для ценителей разгона определенный интерес представляет раздел Monitor, который включает Voltage Monitor, Temperature Monitor, Fan Speed Monitor и Fan Speed Control.

UEFI Setup ASUS Crosshair V Formula

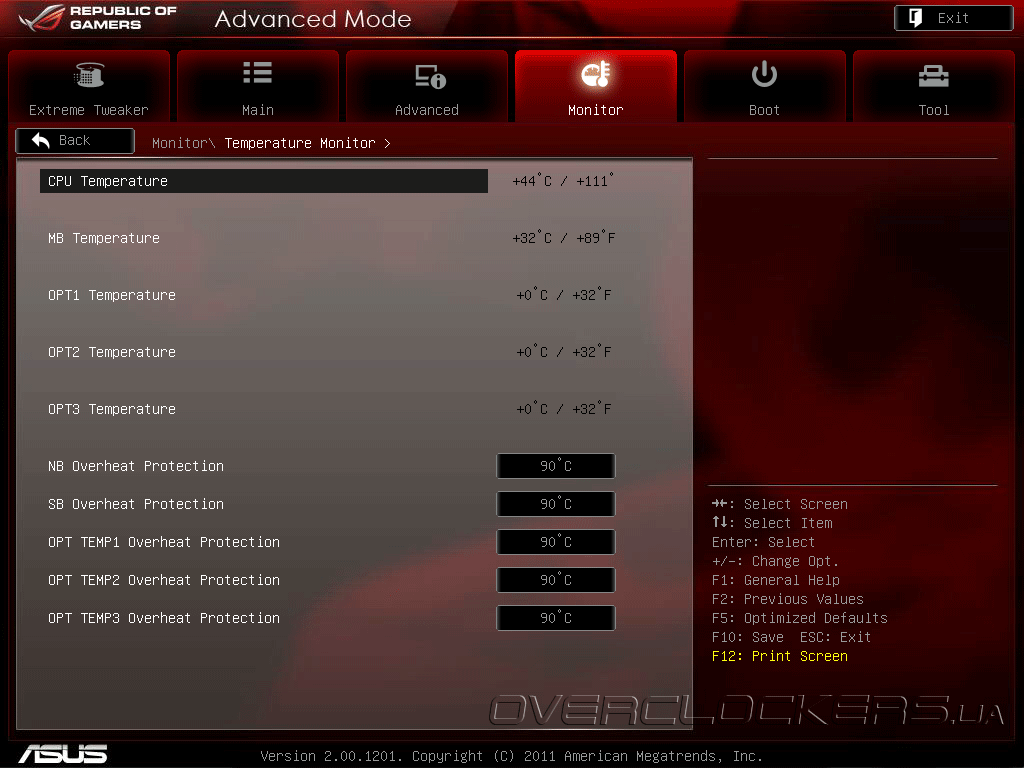

Системная плата ASUS Crosshair V Formula имеет встроенные средства защиты от перегрева. В подменю Temperature Monitor можно задать пороговые значения температур, по достижении которых система отключается.

UEFI Setup ASUS Crosshair V Formula

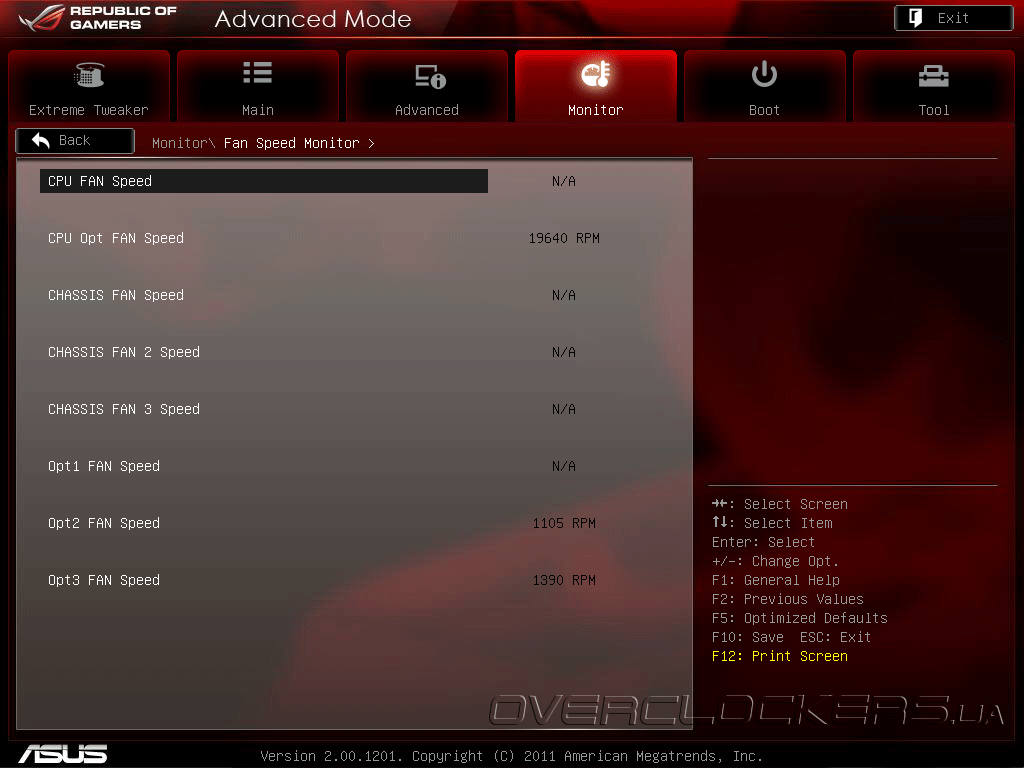

Подменю Fan Speed Monitor отображает показания тахометров подключенных к плате «вертушек», а Fan Speed Control позволяет гибко их настраивать скорости.

UEFI Setup ASUS Crosshair V Formula

UEFI Setup ASUS Crosshair V Formula

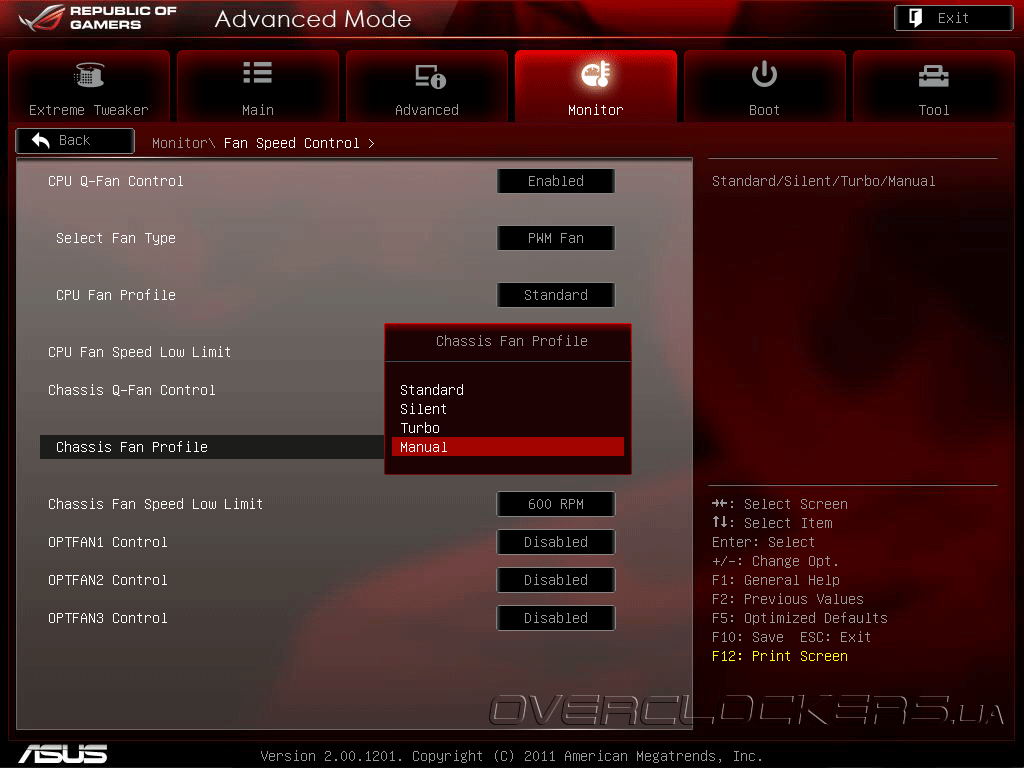

Для процессорного и одного из корпусных вентиляторов можно выбрать предустановленный алгоритм, либо задать профиль работы вручную. Частота вращения еще трех крыльчаток может изменяться в зависимости от показаний внешних термопар.

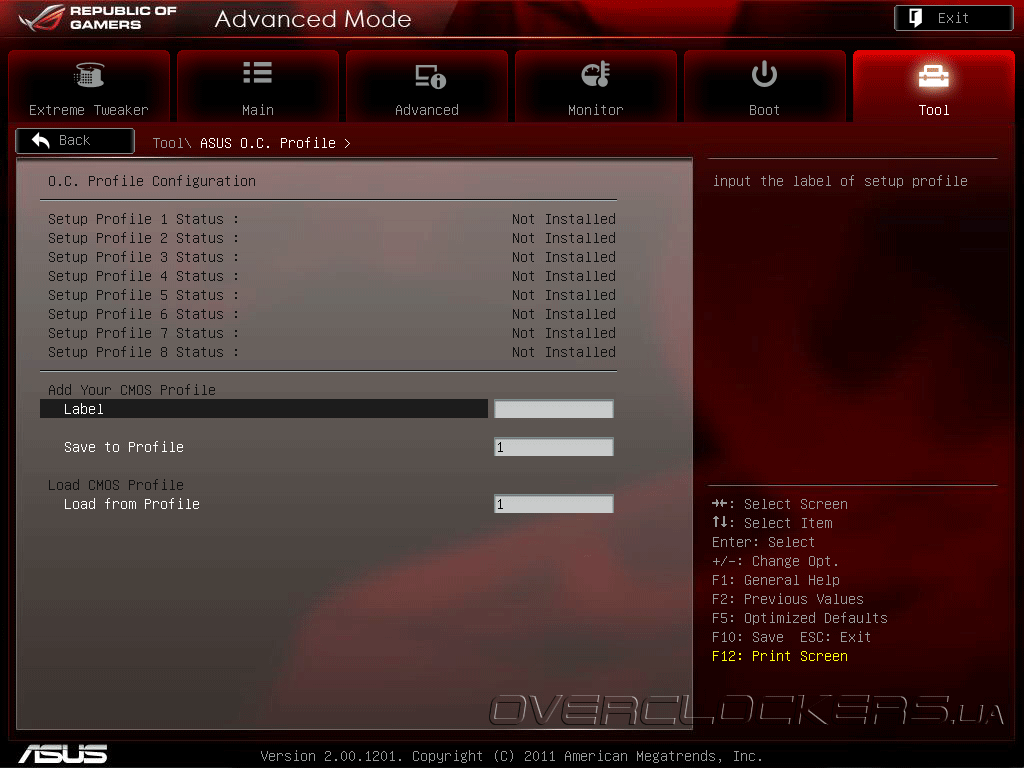

Последний раздел прошивки, на котором мы остановимся — это Tool, содержащий ряд полезных инструментов, таких как O.C. Profile, Go Button File, SPD Information и EZ Flash 2 Utility. При помощи O.C. Profile можно сохранить восемь профилей с настройками прошивки.

UEFI Setup ASUS Crosshair V Formula

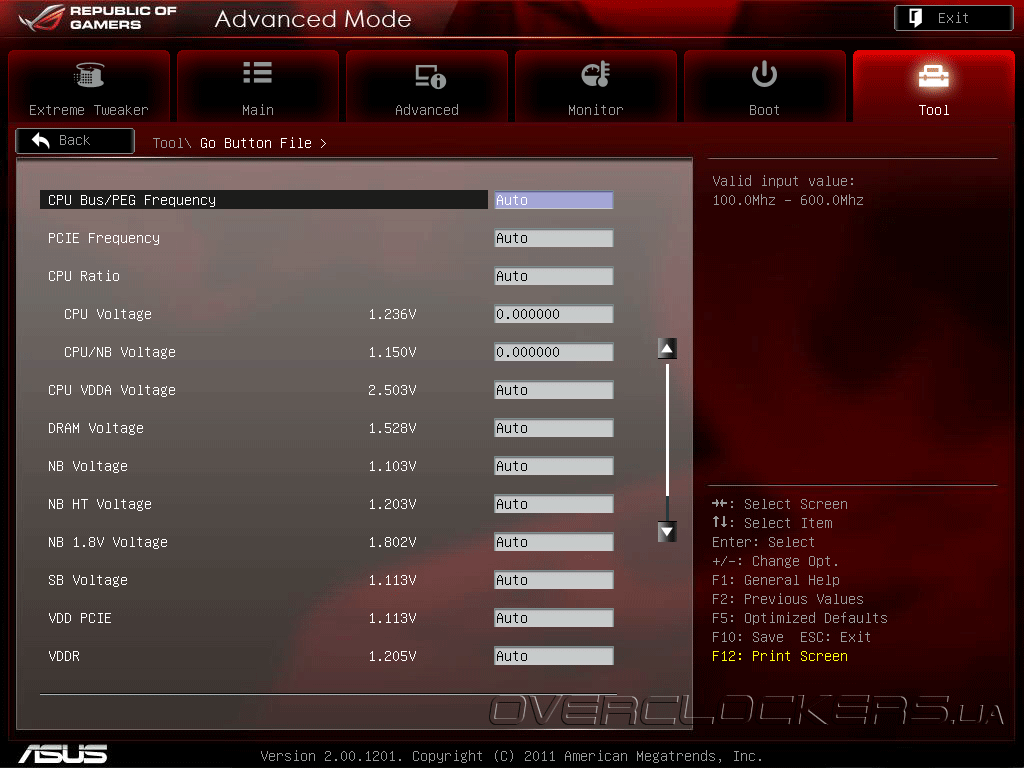

Go Button File позволяет задать некоторый набор основных параметров разгона, который будет загружен после нажатия кнопки Go Button. Функция работает даже во время работы операционной системы.

UEFI Setup ASUS Crosshair V Formula

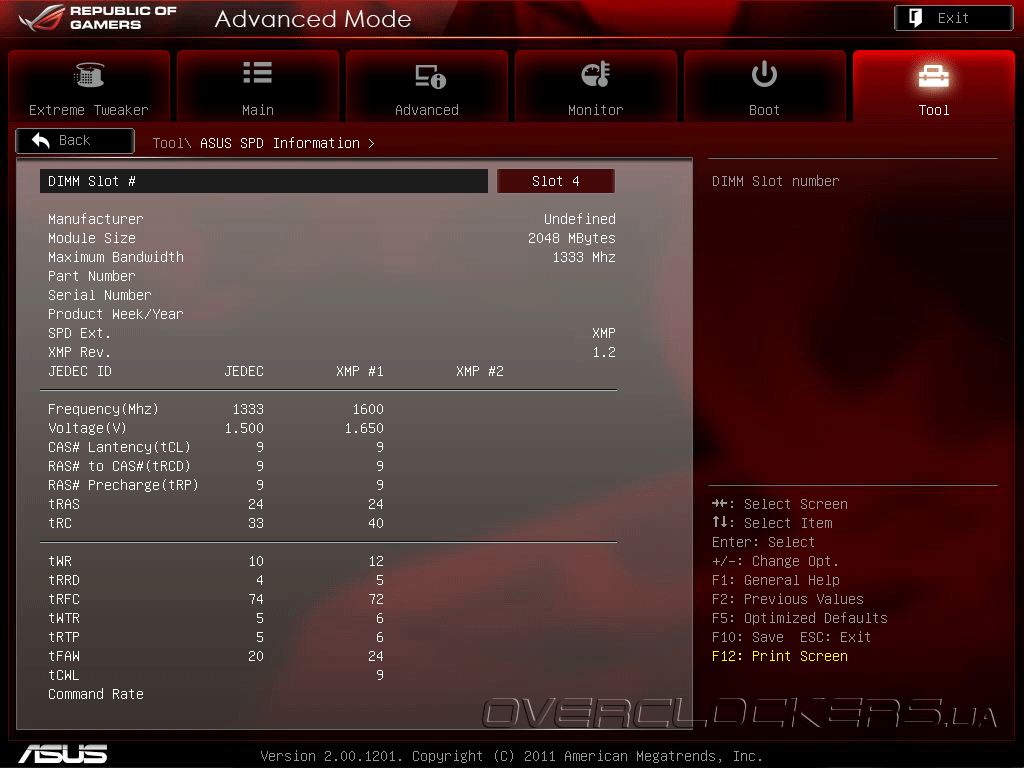

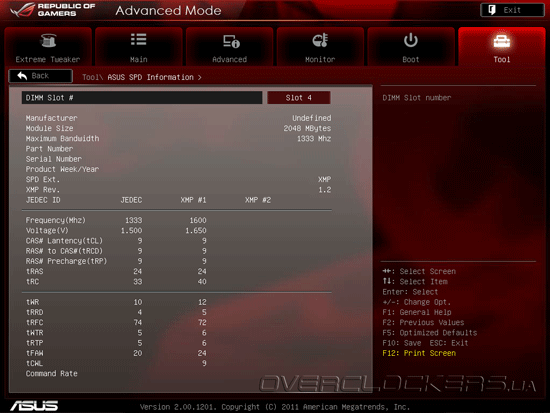

Подраздел SPD Information отображает подробную информацию о параметрах модулей оперативной памяти, установленных в системе. При этом отображаются не только основные, но и множество второстепенных таймингов.

UEFI Setup ASUS Crosshair V Formula

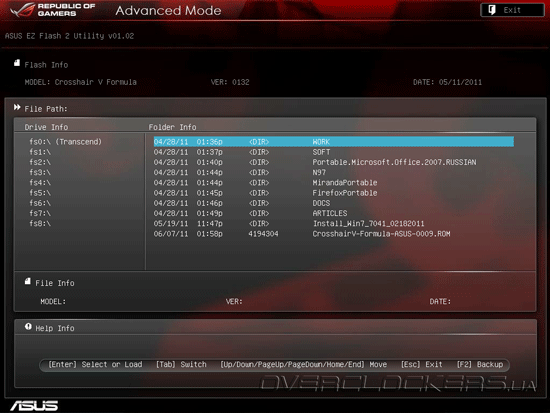

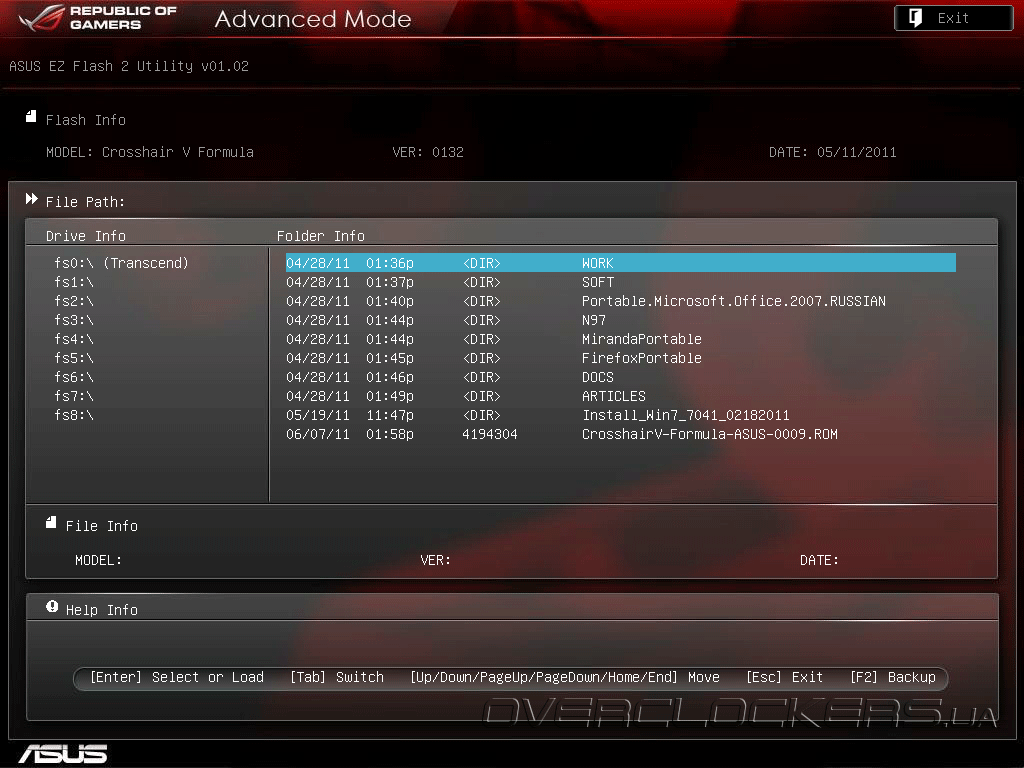

Наконец, EZ Flash 2 Utility позволяет обновлять или сохранять микрокод прошивки.

UEFI Setup ASUS Crosshair V Formula

По результатам изучения прошивки ASUS Crosshair V Formula можно смело сказать, что функциональность и возможности разгона UEFI BIOS достаточны для полного раскрытия потенциала системы. Продвинутые пользователи оценят богатство настроек, а тем, кому достаточно изменения базовых параметров, могут ограничиться режимом EZ Mode.


Комплектное ПО

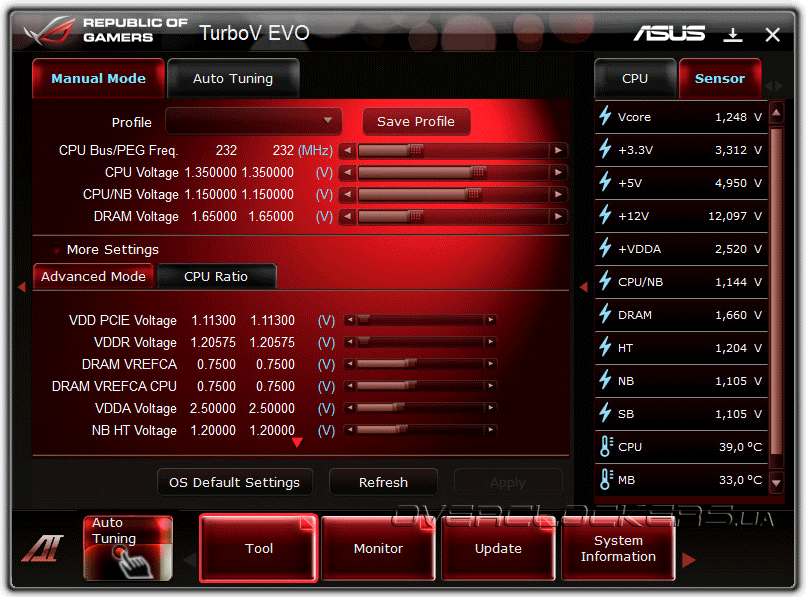

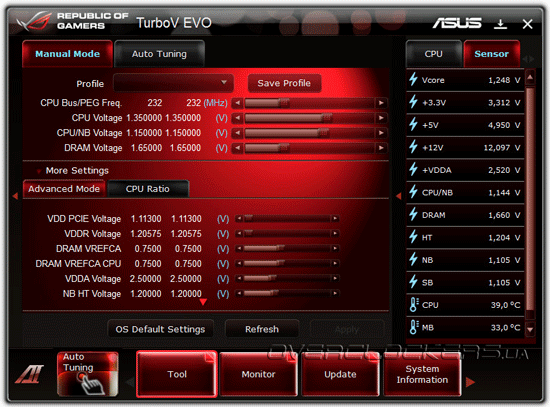

Материнская плата ASUS Crosshair V Formula, как и все другие продукты серии Reapublic Of Gamers, комплектуется качественным и функциональным программным обеспечением ASUS AI Suite II и ROG Connect. Последний был подробно рассмотрен во время обзора системной платы ASUS Crosshair IV Extreme. Интерфейс программы RC Connect, которая устанавливается на ноутбук, ничуть не изменился, нет отличия и в функциональности. А вот новая подсистема питания центрального процессора Extreme Engine DIGI+ добавила некоторые новые возможности к программному пакету ASUS AI Suite II. Утилита TurboV EVO по-прежнему позволяет управлять частотой HTT, множителями вычислительных ядер процессора и основными напряжениями, а также осуществлять аппаратный мониторинг. Очень жаль, что программа не позволяет управлять задержками и частотой оперативной памяти.

ASUS TurboV EVO

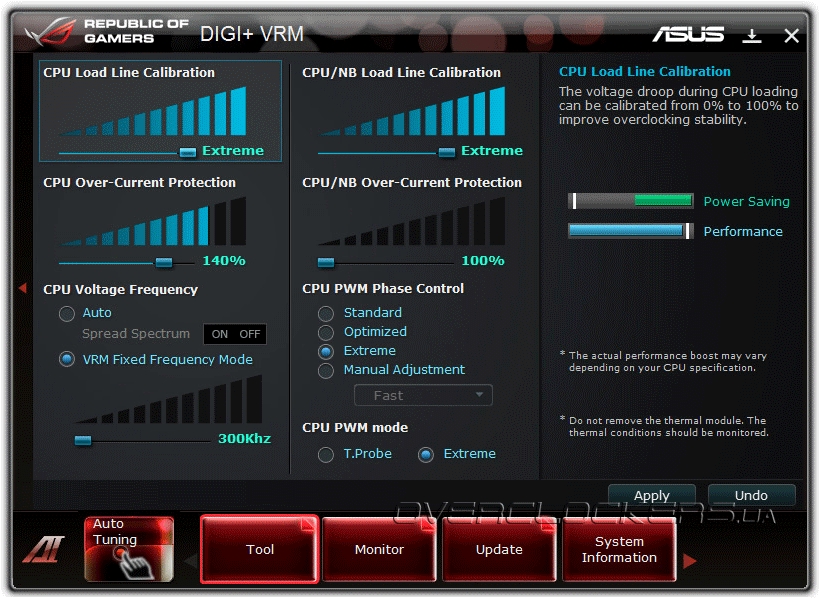

Программа DIGI+ VRM уже встречалась нам во время знакомства с системной платой ASUS P8P67 Deluxe. По большому счету, этот модуль дублирует функциональность подраздела прошивки Digi+ VRM/POWER и позволяет управлять параметрами Load Line Calibration, Voltage Over-Current Protection, CPU PWM Phase Control и частотой переключения VRM центрального процессора в режиме реального времени.

ASUS DIGI+ VRM

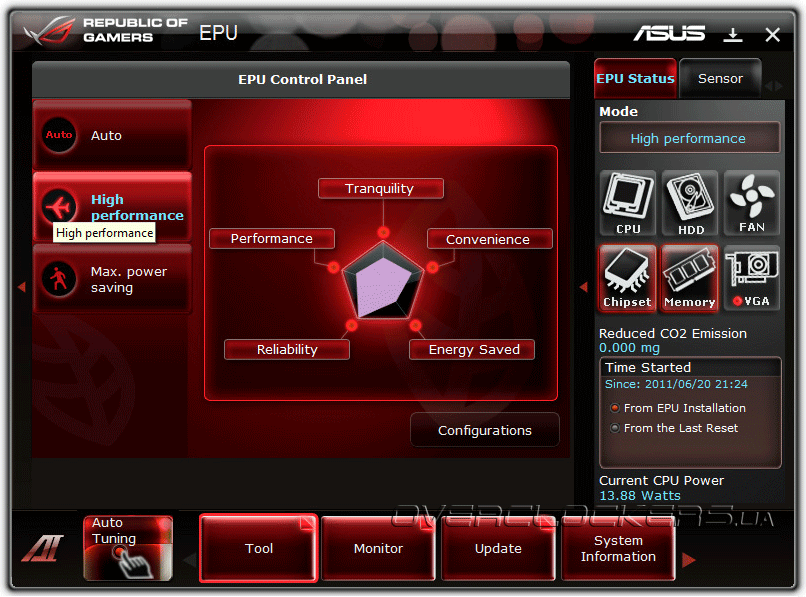

Кроме возможностей разгона плата обладает развитыми средствами энергосбережения, за которые отвечает отдельный модуль EPU — Energy Processing Unit. Соответствующая подпрограмма позволяет гибко настроить энергопотребление в зависимости от характера нагрузки, с которым работает персональный компьютер. Кроме того, модуль показывает текущее энергопотребление центрального процессора и даже рассчитывает эффект от использования EPU в виде уменьшения выбросов парникового газа CO2.

ASUS EPU

Кроме того, в состав ASUS AI Suite II входят программы FAN Expert, PC Probe II, Sensor Recorder и ASUS Update, функциональность которых были рассмотрены нами ранее. В заключении отметим, что качество и стабильность программного обеспечения, которым комплектуется системная плата ASUS Crosshair V Formula, заслуживает самых положительных отзывов.

Разгон

Ввиду отсутствия процессоров Socket AM3+ мы проверили возможности системной платы ASUS Crosshair V Formula по разгону текущего флагманского процессора AMD — Phenom II X6 1100T. В качестве системы охлаждения использовался кулер Zalman CNPS10X Flex и модули памяти Silicon Power SP004GBLYU160S2B.

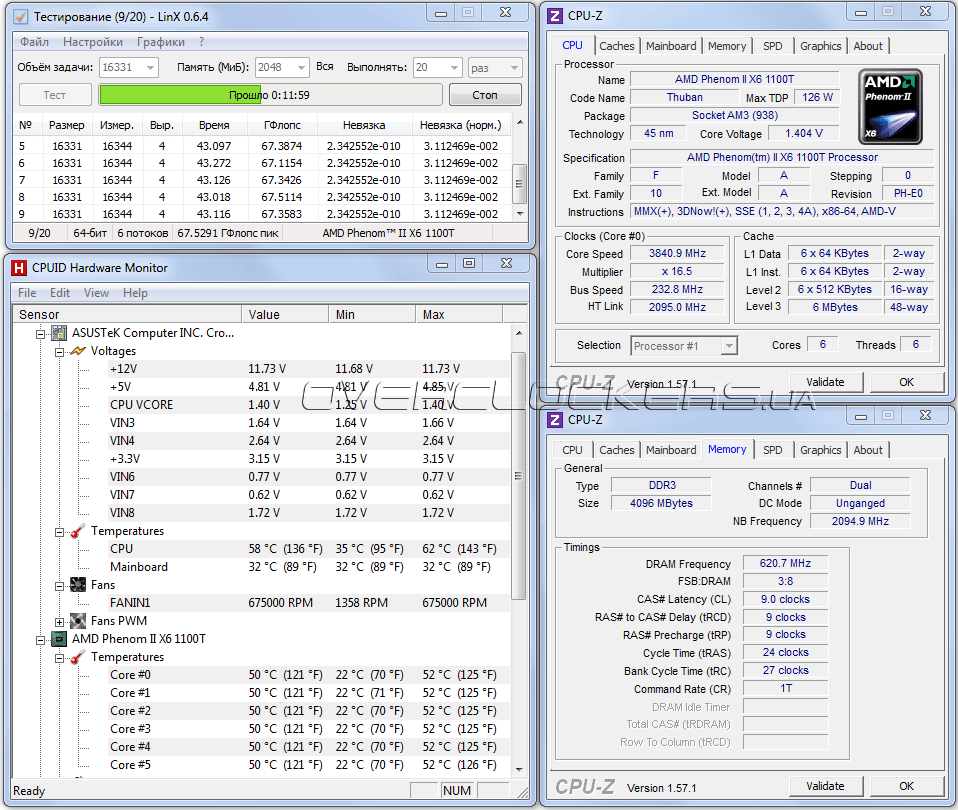

Потенциал увеличения НТТ нас приятно удивил. После снижения множителей процессора и встроенного северного моста до х10 и х6 соответственно мы получили стабильное значение частоты тактового генератора в 340 МГц. При этом оперативной память функционировала на 1333 МГц, тайминги были зафиксированы на значениях 9-9-9-24-1Т.

Разгон ASUS Crosshair V Formula

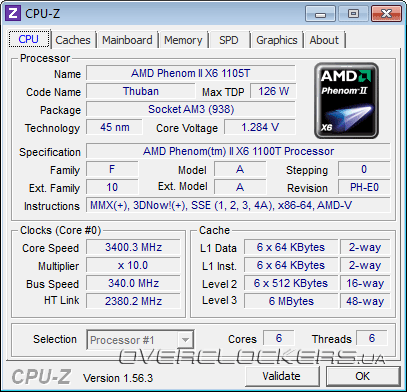

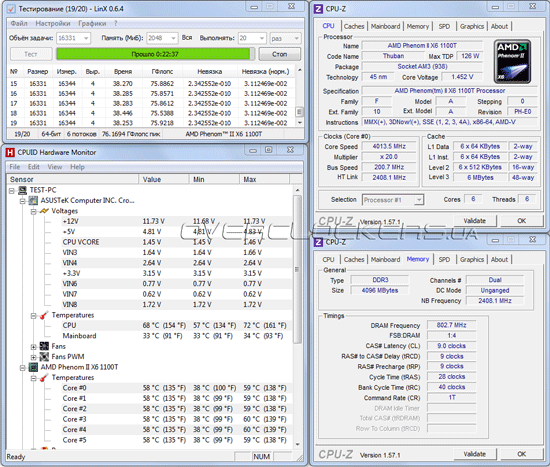

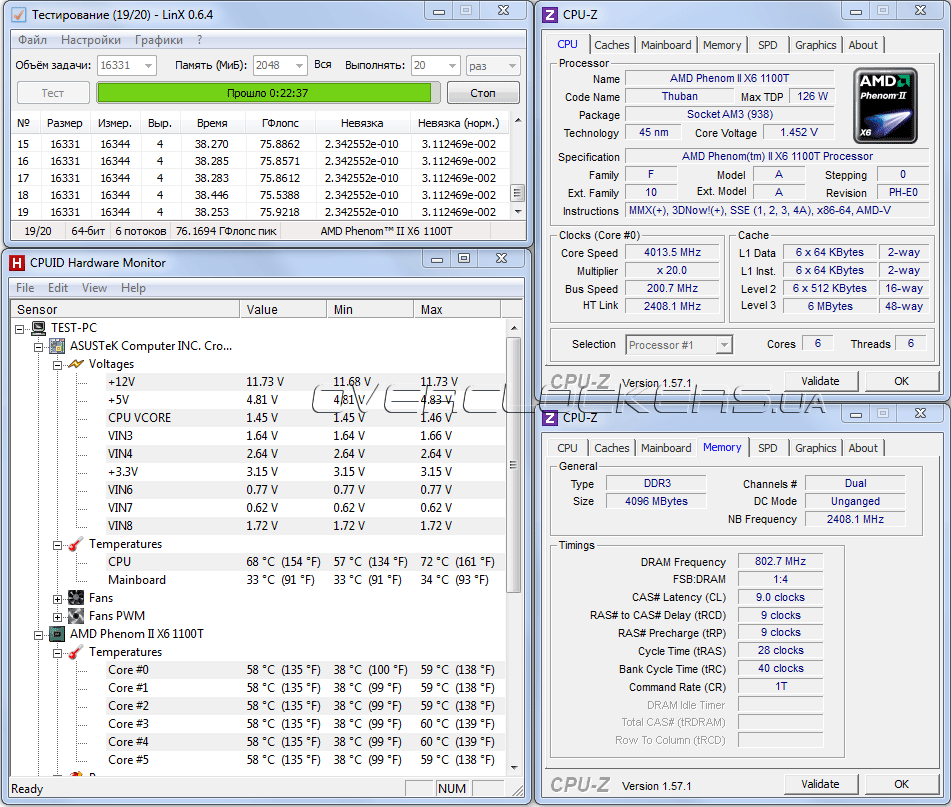

Не разочаровал и максимальный разгон тестового AMD Phenom II X6 1100T. Имея в своем распоряжении модель со свободным коэффициентом умножения, мы использовали это преимущество. После подбора оптимальных параметров наш процессор заработал на частоте 4000 МГц.

Разгон ASUS Crosshair V Formula

При этом напряжения CPU Voltage и CPU/NB Voltage составляли 1,47 В и 1,3 В соответственно, оперативная память функционировала на частоте 1600 МГц с задержками 9-9-9-28-1Т, а параметр Load Line Calibration был установлен в значение 50%. Похоже, мы достигли предела нашего процессора, так как дальнейшее увеличение частоты даже на 50 МГц приводило к сбоям во время стресс-тестов. Что касается разгона оперативной памяти, то заветные 2000 МГц так и остались непокоренными, и причина, скорее всего, в неоптимальной комбинации модулей ОЗУ и тестового CPU.

Приятный сюрприз преподнесла функция автоматического разгона CPU Level Up. После нажатия соответствующей кнопки прошивка автоматически подобрала оптимальные параметры быстродействия. В нашем случае были получены такие результаты: частота HTT составила 232 МГц, процессора был разогнан до 3840 МГц при напряжении CPU Voltage 1,4 В. Модули ОЗУ работали на частоте 1240 МГц при таймингах 9-9-9-27-1Т, а встроенный северный мост и шина Hyper Transport функционировали на 2095 МГц. В таком режиме система сохраняла полную стабильность, а невысокое напряжение на процессоре обеспечило приемлемую комфортный температурный режим.

Разгон ASUS Crosshair V Formula

Конечно, использование автоматического разгона на системной плате, которая обладает огромным количеством тонких настроек — не самое удачное решение, но определенной категории пользователей данная функция будет интересна.


Тестовая конфигурация

Для оценки производительности материнской платы ASUS Crosshair V Formula был собран стенд следующей конфигурации:
  • процессор: AMD Phenom II X6 1100T (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: Radeon HD 6970 1 GB (880/5500 МГц);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Перед началом тестирования мы обновили UEFI до версии 0009 от 06.06.2011. Оперативная память работала на частоте 1333 МГц с таймингами 9-9-9-24-1Т, технология AMD Turbo Core была активирована. Конкуренцию сегодняшней конкурсантке составила материнская плата ASUS Crosshair IV Extreme. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов был установлен пакет AMD Catalyst 11.6 от 14.06.2011.

Методика измерения производительности осталась прежней: мы повторяем каждый тест три раза и рассчитываем среднее значение. Если какой либо результат значительно отличается от остальных, то тесты повторяются до получения нормального среднего значения. Перечень тестового ПО:
  • AIDA64 1.50.1251 (Cache & Memory benchmark);
  • wPrime Benchmark 2.04;
  • SuperPI XS 1.5;
  • Fritz Chess Benchmark;
  • 7-Zip 9.20 x64 (встроенный тест);
  • WinRAR 4.0 (встроенный тест);
  • Cinebench 11.5R (64bit);
  • x264 HD Benchmark v3.0;
  • Futuremark 3DMark Vantage 1.1.0;
  • FarCry 2;
  • Lost Planet 2 benchmark;
  • Resident Evil 5 benchmark.

Результаты тестирования

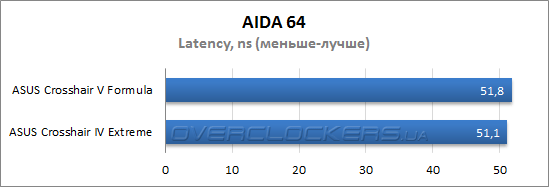

Для удобства анализа результатов мы разделили тесты на три группы: синтетические приложения, прикладное ПО и 3D-игры. Группа синтетических приложений показывают низкоуровневую производительность подсистемы ОЗУ, а также скорость выполнения арифметических задач и расчетов с плавающей запятой. Пропускная способность оперативной памяти и её латентность измерялись при помощи Cache & Memory benchmark информационно-диагностической утилиты AIDA64 1.50.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

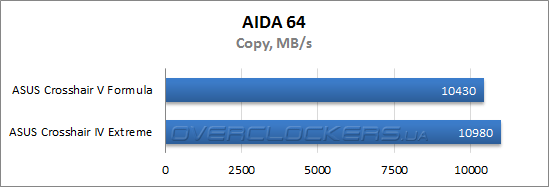

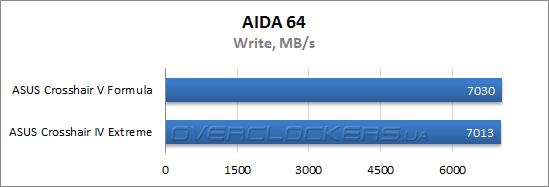

Обе системные платы демонстрируют похожие результаты в операциях чтения и записи. При копировании данных и в латентности немного выигрывает Crosshair IV Extreme. Разница невелика, но она может отразиться на результатах тестирования в реальных приложениях.

Синтетический бенчмарк Super PI 1.5 XS демонстрирует корректность работы технологии AMD Turbo Core, а и wPrime 2.04 — эффективность выполнения параллельных вычислений.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

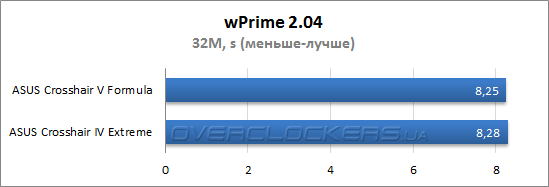

Обе участницы одинаково хорошо справились с этими заданиями, так что победителя определить невозможно.

Программа Fritz Chess Benchmark генерирует нагрузку, характерную для работы шахматных симуляторов.

Результаты тестирования ASUS Crosshair V Formula

Плата Crosshair V Formula незначительно опередила свою соперницу, но выигрыш составил порядка 1%, так что его можно отнести к погрешности измерений.

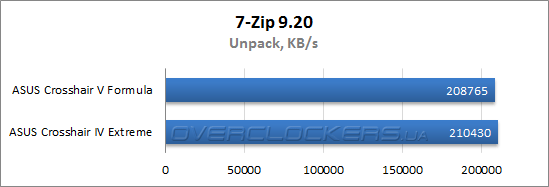

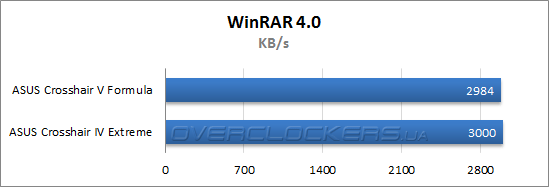

Среди прикладного ПО наиболее ресурсоемкими являются архиваторы, программы рендеринга 3D-изображений и пакеты обработки медиаданных. Мы сравнили быстродействие участниц тестирования в двух архиваторах: 7-Zip 9.20 и WinRAR 4.0.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Минимальное преимущество Crosshair IV Extreme в скорости копирования данных в ОЗУ и меньшей латентности обеспечили небольшой прирост производительности. Однако его величина лежит в пределах погрешности и в реальной ситуации ощутимой разницы не будет.

Рендеринг 3D-изображений в программе Cinebench 11.5R проверялся для двух режимов: построение сцены силами центрального процессора и обработка изображений в API OpenGL с привлечением ресурсов центрального процессора.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

В обеих подтестах наблюдается полный паритет, так что новый набор системной логики, как минимум, ничуть не хуже старого.

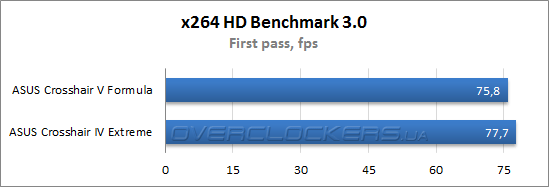

Тестирование обработки медиаданных было проведено при помощи x264 HD Benchmark v3.0.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Скорость двухпроходного кодирования HD-видео у Crosshair IV Extreme немного выше, чем у представительницы нового поколения. Впрочем, отставание в 2,5% вряд ли можно назвать существенным.

В тестах прикладного программного обеспечения материнская плата Crosshair V Formula выглядела менее уверенно, чем флагманская модель прошлого поколения. Мы склонны винить в этом раннюю версию прошивки, так что программистам ASUS еще есть над чем поработать.

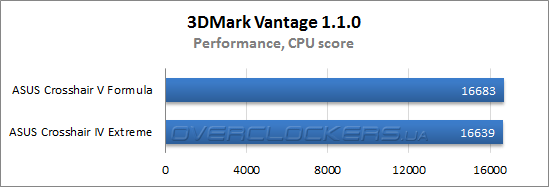

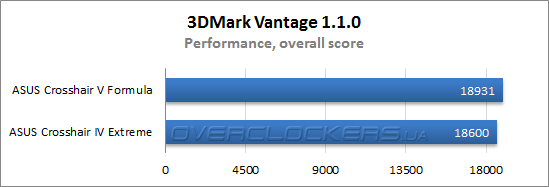

Завершает наше сравнение производительности современные 3D-игры. Традиционно, в этом разделе мы приводим результаты тестирования в полусинтетическом пакете Futuremark 3DMark Vantage 1.1.0.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

В процессорных тестах обе системные платы показали равные результаты, а вот по общему баллу Crosshair V Formula заметно опередила соперницу. Посмотрим, сохранится ли данная тенденция в реальных играх. Для минимизации влияния видеокарты на результаты тестирования проводилось в разрешении 1680х1050 при высоких, но не максимальных настройках качества и отключенном полноэкранном сглаживании.

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

Результаты тестирования ASUS Crosshair V Formula

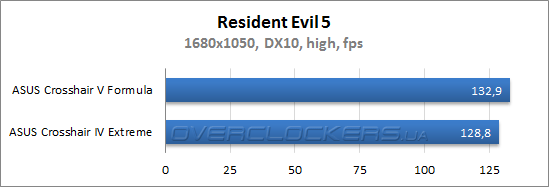

В FarCry 2 и Resident Evil 5 плата Crosshair IV Extreme по неизвестным причинам заметно отстала от новой модели, а вот результаты в Lost Planet 2 одинаковы у обеих участниц. В любом случае, в игровых дисциплинах ASUS Crosshair V Formula проявила себя более чем достойно.


Выводы

Несмотря на некоторые задержки компании AMD с выпуском новых процессоров, основанных на микроархитектуре Bulldozer, инфраструктура для них полностью готова. Линейка наборов системной логики представлена, материнские платы Socket AM3+ уже появились в розничной продаже. В то же время, революционных изменений новая платформа не принесла, а новые чипсеты практически не отличаются от своих предшественников по уровню быстродействия и возможностям расширения. Единственное весомое преимущество — официальная поддержка NVIDIA SLI. Мы считаем, что апргейд хорошей платы Socket AM3 на «материнку», основанную на системной логике AMD 9-й серии, будет оправданным лишь в том случае, если планируется объединять вычислительные ресурсы нескольких графических адаптеров GeForce.

Что касается материнской платы ASUS Crosshair V Formula, то она является достойной продолжательницей традиций семейства Republic Of Gamers. К сильным сторонам можно отнести:
  • наличие четырех слотов PCI-E 2.0 x16;
  • информативная и удобная прошивка UEFI BIOS;
  • аппаратно-программный комплекс ROG Connect;
  • отличный разгонный потенциал;
  • продвинутые функции системного мониторинга;
  • шесть портов USB 3.0;
  • продуманная система охлаждения.
Единственный недостаток, который можно отметить, — не самый высокий уровень быстродействия в отдельных приложениях. Впрочем, мало кто обратит внимание на отставание в несколько процентов, к тому же, обновление версии прошивки, возможно, сможет полностью исправить текущую ситуацию.

Если сравнивать сегодняшнюю участницу тестирования с ASUS Crosshair IV Extreme, то набор характеристик у новой модели более сбалансированный, а функциональность достаточная, а не избыточная. Также, в лучшую сторону изменилась конструкция системы охлаждения. Таким образом, если вы ищете платформу для сборки мощной системы на базе процессоров AMD, планируете создание конфигурации из нескольких видеокарт и готовы потратить время на оптимизацию и подбор многочисленных тонких настроек — системная плата ASUS Crosshair V Formula станет для вас отличным выбором!

ASUS Crosshair V Formula Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • AMD — процессор Phenom II X6 1100T;
  • ASUS — системные платы ASUS Crosshair V Formula и ASUS Crosshair IV Extreme;
  • Eletek — кулер Zalman CNPS10X Flex;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650.

Голос внутри требует скорости
