Выбор энтузиаста: обзор и тестирование двух системных плат Socket AM3 среднего класса на дискретных чипсетах AMD

Ни для кого не секрет, что львиная доля продаж системных плат приходится на бюджетный сегмент рынка. При этом объемы продаж моделей верхнего ценового диапазона весьма скромные, а массовому покупателю предлагаются недорогие решения, обладающие базовой функциональностью и минимальными возможностями в плане разгона. Целевая аудитория флагманских моделей — обеспеченные геймеры, либо покорители вершин мировых рейтингов по разгону. Энтузиасты же и продвинутые пользователи очень редко обращают свои взоры на бюджетные комплектующие, как, впрочем, и на флагманские модели. К их услугам на рынке имеется множество предложений среднего уровня, в которых продвинутые возможности разгона и расширения сочетаются с умеренной ценой. В нашем сегодняшнем обзоре мы рассмотрим две системные платы среднего уровня от ASRock и Gigabyte. Обе модели нацелены на любителей разгона, изобилуют фирменными технологиями и предлагают примерно одинаковые возможности расширения, однако производители применили различный подход при разработке своих решений middle-end, так что борьба будет весьма интересной и напряженной.

Спецификаций плат представлены в таблице:

Модель ASRock 870 Extreme3
Gigabyte GA-890XA-UD3
Чипсет AMD 870 + SB850
AMD 790X + SB850
Процессорный разъем Socket AM3
Socket AM3
Процессоры Socket AM3 Phenom II, Athlon II
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800 (O.C.), 16GB max
4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Слоты PCI-E 1 PCI Express 2.0 x16@x16/8
1 PCI Express 2.0 x16@x0/x8
2 PCI Express 2.0 x1
1 PCI Express 2.0 x16@x16/8
1 PCI Express 2.0 x16@x0/x8
3 PCI Express 2.0 x1
Слоты PCI 2 2
Встроенное видеядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5 (2x 4pin, 2x 3pin)
4 (2x 4pin и 2x 3pin)
Порты USB
12x 2.0 (6 разъемов на задней панели)
2х 3.0 (NEC µPD720200)
12x 2.0 (8 разъемов на задней панели)
2х 3.0 (NEC µPD720200)
ATA-133

1 канал (два устройства, GIGABYTE SATA2)
Serial ATA
5 каналов SATA 6Гб/с (AMD SB850)
6 каналов SATA 6Гб/с (AMD SB850)
2 канала SATA 3Гб/с (GIGABYTE SATA2)
eSATA
1 канал eSATA 3.0 (AMD SB850)
2 канала eSATA 2.0 (JMicron JMB362)
RAID
0, 1, 0+1, 5, JBOD (AMD SB850)
0, 1, 0+1, 5, JBOD (AMD SB850)
0, 1, JBOD (GIGABYTE SATA2)
Встроенный звук
Восьмиканальный HDA-кодек Realtek ALC892
Восьмиканальный HDA-кодек Realtek ALC892
S/PDIF
Коаксиальный и оптический
Коаксиальный и оптический
Встроенная сеть
Gigabit Ethernet Realtek RTL8111E
Gigabit Ethernet Realtek RTL8111D
FireWire
2x (один порт на задней панели,VT6315N)
3x (два порта на задней панели, Texas Instruments TSB43AB23)
LPT


COM
+ (на плате) + (на плате)
BIOS
AMI
AWARD
Форм-фактор
ATX
ATX
Размеры, мм
305 x 220
305 x 220
Дополнительные возможности
Smart Switch Design, Turbo UCC, CrossFire, Instant Boot
DualBIOS, CrossFire, Auto Unlock Support, Ultra Durable 3


ASRock 870 Extreme3

Компания ASRock уверенно избавляется от ярлыка производителя бюджетных решений и теперь в её продуктовой линейке встречаются весьма занятные модели. ASRock 870 Extreme 3 относится к одной из них. Эта системная плата сочетает в себе очень демократичную стоимость, богатый набор дополнительных функций и неплохие задатки для успешного разгона. Кроме того, производитель применил инженерные решения, которые позволяют говорить об уникальности этой платы среди себе подобных. Но не будем вас слишком интриговать, а прейдем к рассмотрению дизайна упаковки и комплекту поставки.


Комплект поставки

Оформление упаковки ASRock 870 Extreme 3 не отличается яркими красками и прочими изысками:

ASRock 870 Extreme3

Лицевая поверхность, кроме названия модели, пестрит логотипами фирменных технологий. Системная плата относится к серии «True 333», что означает поддержку SATA 6 Гб/с, eSATA 3 и USB 3.0. DuraCAP подразумевает использование исключительно долговечных полимерных конденсаторов. Также ASRock предлагает пользователю фирменную технологию TurboUCC, которая позволяет не только разблокировать скрытые резервы процессоров AMD, но и независимо менять частоту каждого из вычислительных ядер, что может пригодиться при экстремальном разгоне. Декларируется полноценная поддержка шестиядерных процессоров AMD и соответствие требованиям ОС Microsoft Windows 7. Отдельно стоит упомянуть функцию OC DNA, позволяющую сохранять профили настроек BIOS и обмениваться ими через интернет.

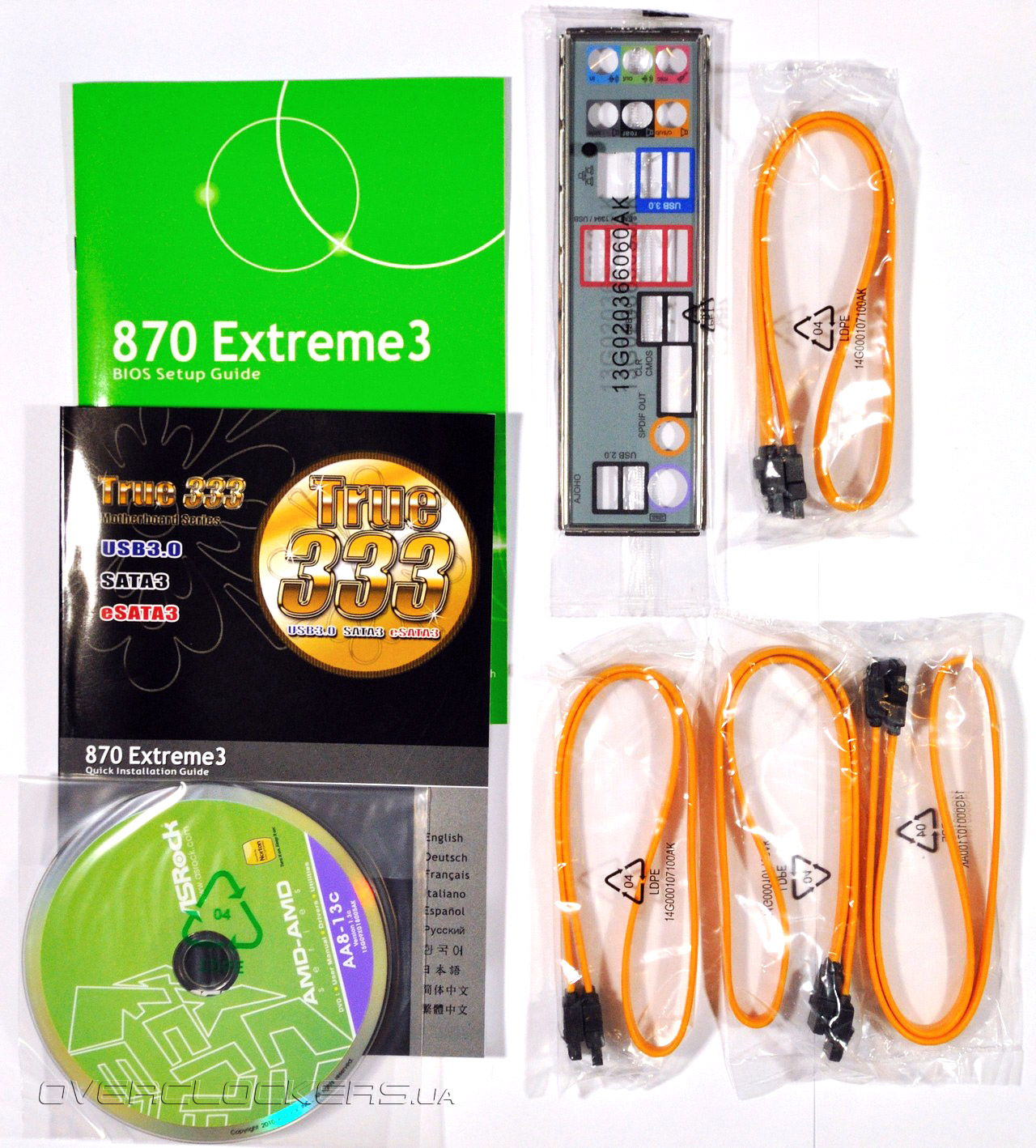

Перейдем к комплекту поставки ASRock 870 Extreme 3:

ASRock 870 Extreme3

Покупатель может рассчитывать на наличие следующих аксессуаров:
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • буклет по сборке ПК.
Комплект небогат, но содержит все необходимое для сборки компьютера. Увы, но скромный комплект поставки становится скорее правилом, чем исключением. Нас больше интересует системная плата, а не содержимое коробки, так что приступим к изучению дизайна и возможностей расширения.


Внешний вид

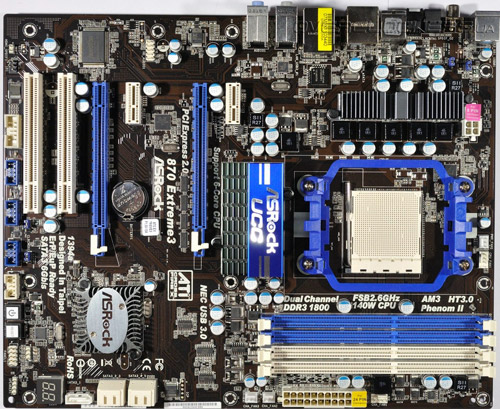

ASRock 870 Extreme 3 выполнена на РСВ форм-фактора ATX.

ASRock 870 Extreme3

В основе системной платы лежит набор логики AMD 870 + SB 850. Несмотря на ограничения чипсета, разработчик снабдили ASRock 870 Extreme 3 полноценной поддержкой CrossFire. В распоряжении пользователя два слота PCI-Express 2.0, каждый из которых может работать в режиме х8. В случае работы с единственной видеокартой первый по счету слот получает все 16 доступных линий PCI-E 2.0. Отметим, что это единственная плата на чипсете AMD 870, которая поддерживает такую организацию графической подсистемы. Cлоты для установки карт расширения представлены парой разъемов PCI и двумя PCI-E 2.0 x1, чего вполне достаточно по современным меркам.

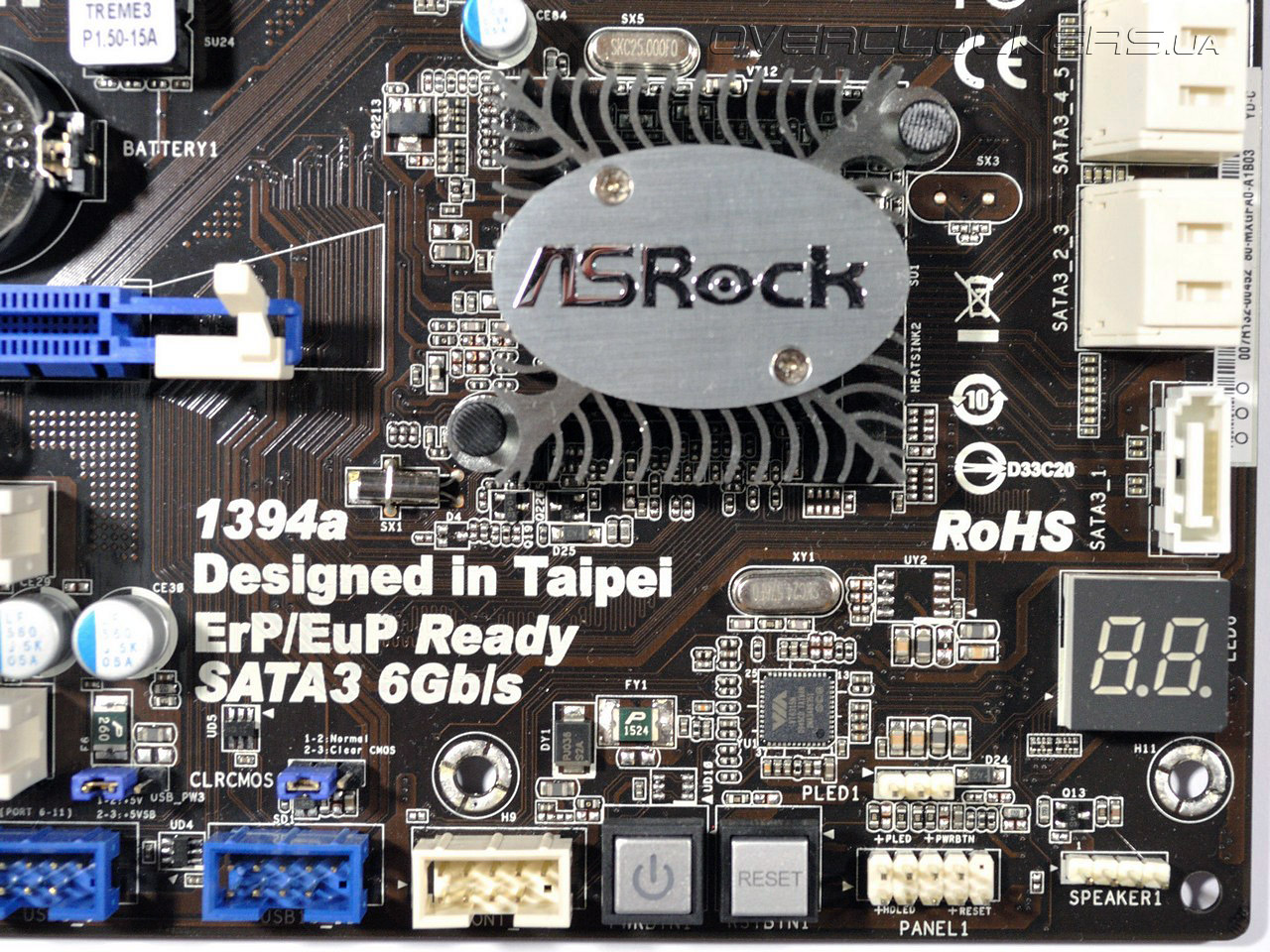

Южный мост SB850 обеспечивает работу пяти портов SATA 6 Гб/с и одного eSATA 3.0. Дисковые устройства могут быть объединены в RAID-массивы уровней 0, 1, 5, 0+1 и JBOD. Никаких дополнительных контроллеров, как и поддержки IDE, не предусмотрено. Плата позволяет подключить до 12 периферийных устройств по шине USB 2.0. Для этого шесть разъемов вынесено на заднюю панель, еще шесть распаяно в виде контактов на поверхности печатной платы. Дополнительный контроллер NEC µPD720200 обеспечивает работу двух портов USB 3.0, присутствует поддержка IEEE-1394, реализованная силами VIA VT6315N. За гигабитный сетевой интерфейс и восьмиканальный звук отвечает пара чипов Realtek — RTL8111E и ALC892 соответственно. Возможности расширения отнюдь не поражают воображение, однако все необходимые функции имеются в наличии. Кроме того, на плате находятся кнопки включения и перезагрузки, а также индикатор POST-кодов, которые могут значительно облегчить процесс разгона в условиях открытого стенда. Эти самые кнопки удостоились отдельного названия Smart Switch design.

ASRock 870 Extreme3

Нельзя не похвалить разработчиков за то, что материнская плата позволяет подключить целых пять вентиляторов, причем для двух доступно управление скоростью вращения посредством ШИМ.

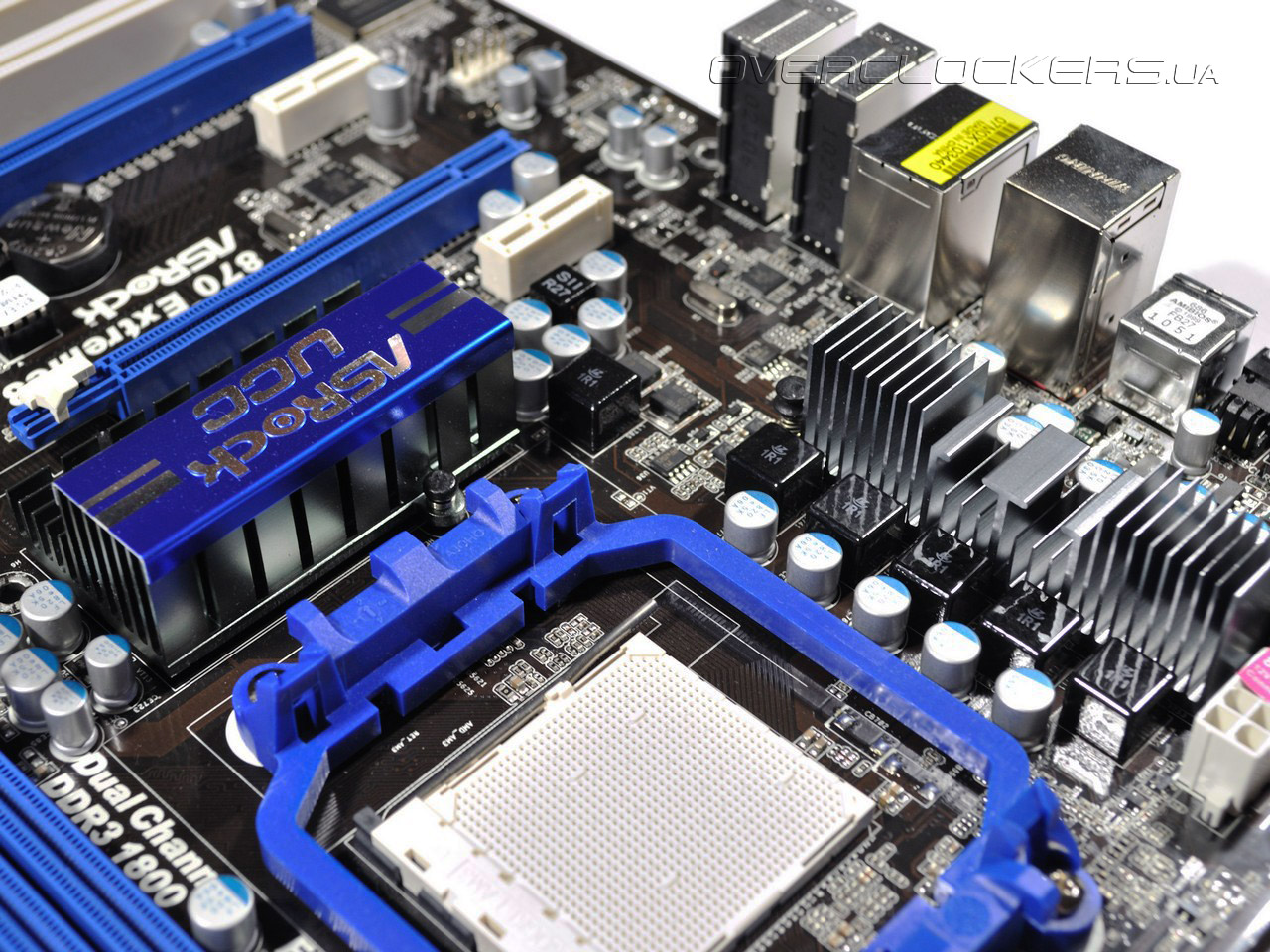

Штатная система охлаждения ASRock 870 Extreme 3 представлена небольшими отдельными радиаторами на преобразователе напряжения и микросхемах системной логики.

ASRock 870 Extreme3

В штатном режиме и при небольшом разгоне их производительности вполне достаточно, но мы рекомендуем не забывать о надлежащей организации вентиляции внутри системного блока. Впрочем, для «экстремальной модели» инженеры ASRock могли бы соорудить систему охлаждения и мощнее. А вот крепления радиаторов осуществляется весьма ненадежными пластиковыми защелками, так что при демонтаже или замене СО можно запросто потерять гарантию.

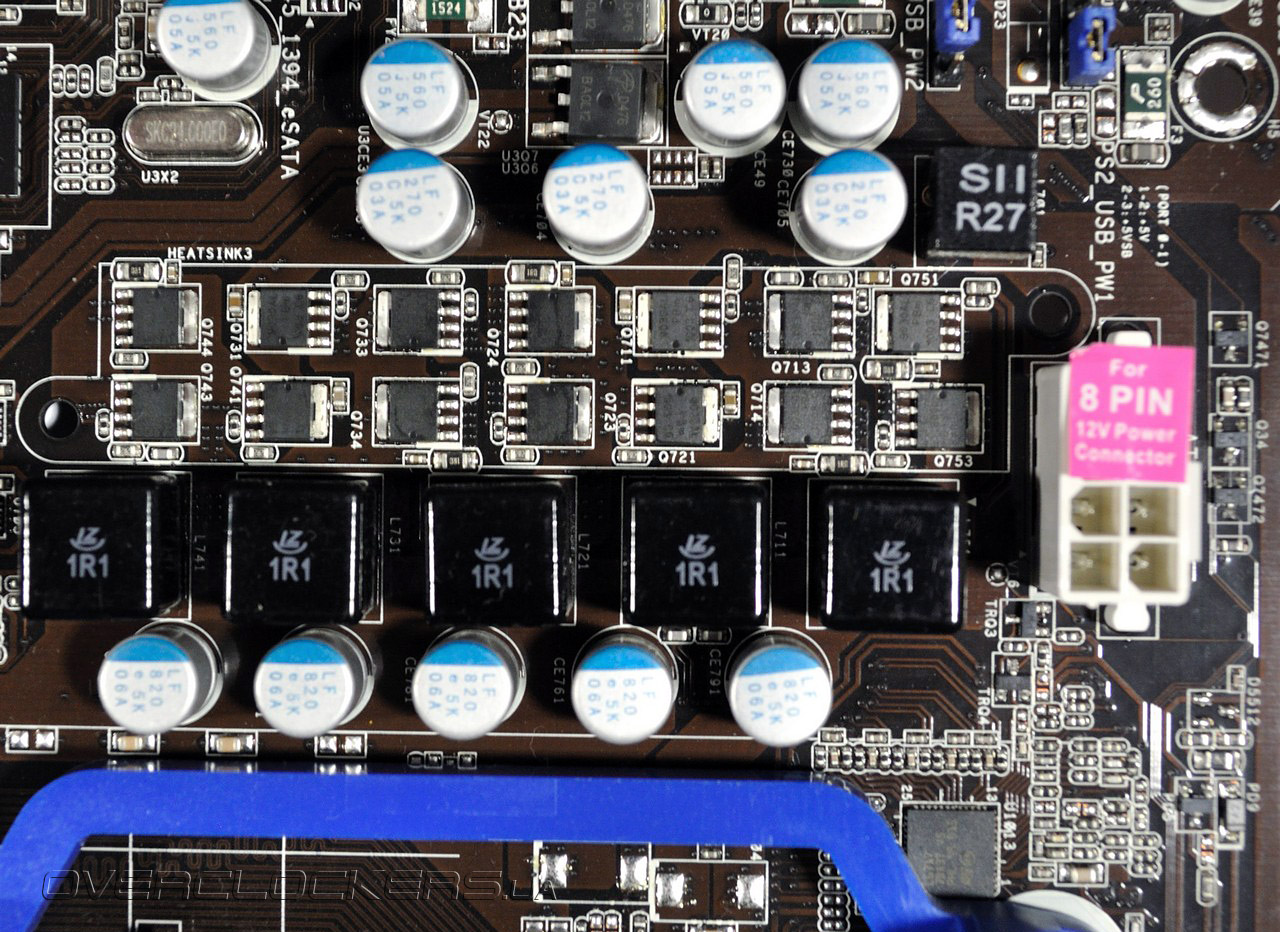

Зато конструкция силовой части ASRock 870 Extreme 3 позволяет не только эксплуатировать любые процессоры AMD с тепловыделением до 140 Вт включительно, но и рассчитывать на их неплохой разгон. Пусть вас не смущает пятифазный преобразователь питания центрального процессора, так как эти фазы выполнены весьма качественно:

ASRock 870 Extreme3

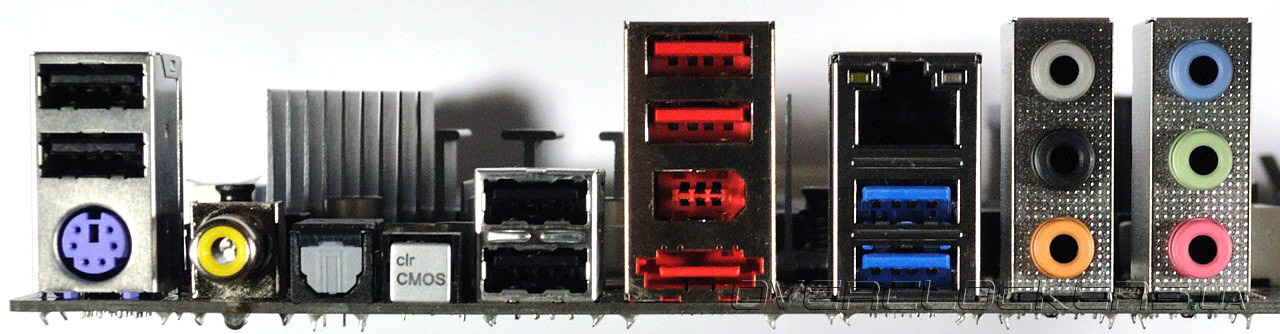

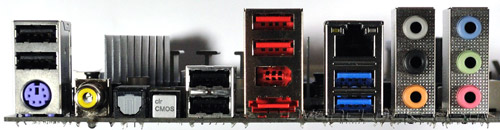

Схема управляется проверенным ШИМ-контроллером L6717 производства STMicroelectronics. В сочетании с восьмиконтактным разъемом дополнительного питания стандарта EPS12V это позволяет рассчитывать на неплохой разгон. Этот факт нам предстоит проверить, а пока перейдем к изучению конфигурации задней панели:

ASRock 870 Extreme3

К услугам пользователя шесть портов USB2.0, пара USB3.0, по одному FireWire и eSATA 3, чего вполне достаточно для подключения любой периферии. Имеется гигабитный сетевой интерфейс и набор разъемов для подключения аудио, включая коаксиальный и оптический S/PDIF. Не забыты и владельцы клавиатур PS/2 — для них на заднюю панель выведен соответствующий порт. Явный реверанс в сторону любителей разгона — кнопка CLR_CMOS. Однако, она практически бесполезна, так как BIOS платы без малейших проблем загружается с безопасными параметрами даже в случае безнадежного переразгона.


BIOS Setup

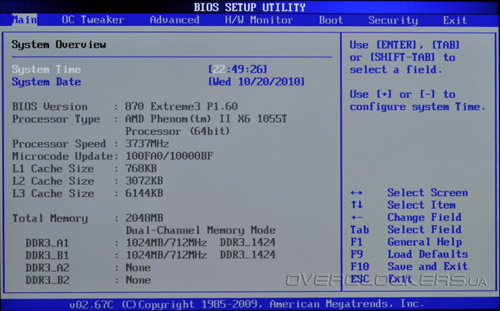

Как видите, ASRock 870 Extreme 3 обладает неплохим заделом для разгона, но это ничто без соответствующей поддержки со стороны BIOS. Прошивка платы основана на коде AMI (America Megatrends, Inc). Главный раздел содержит информацию об установленном в системе процессоре и ОЗУ:

ASRock 870 Extreme3

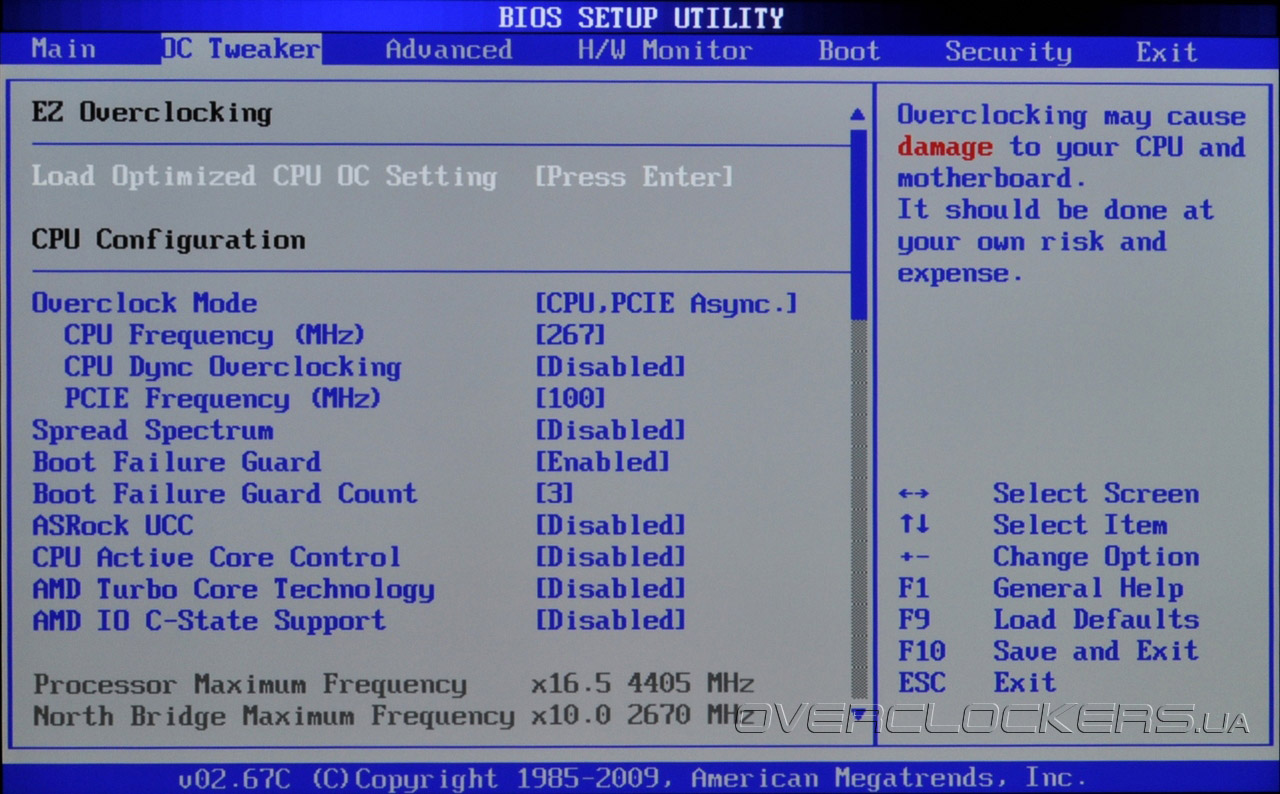

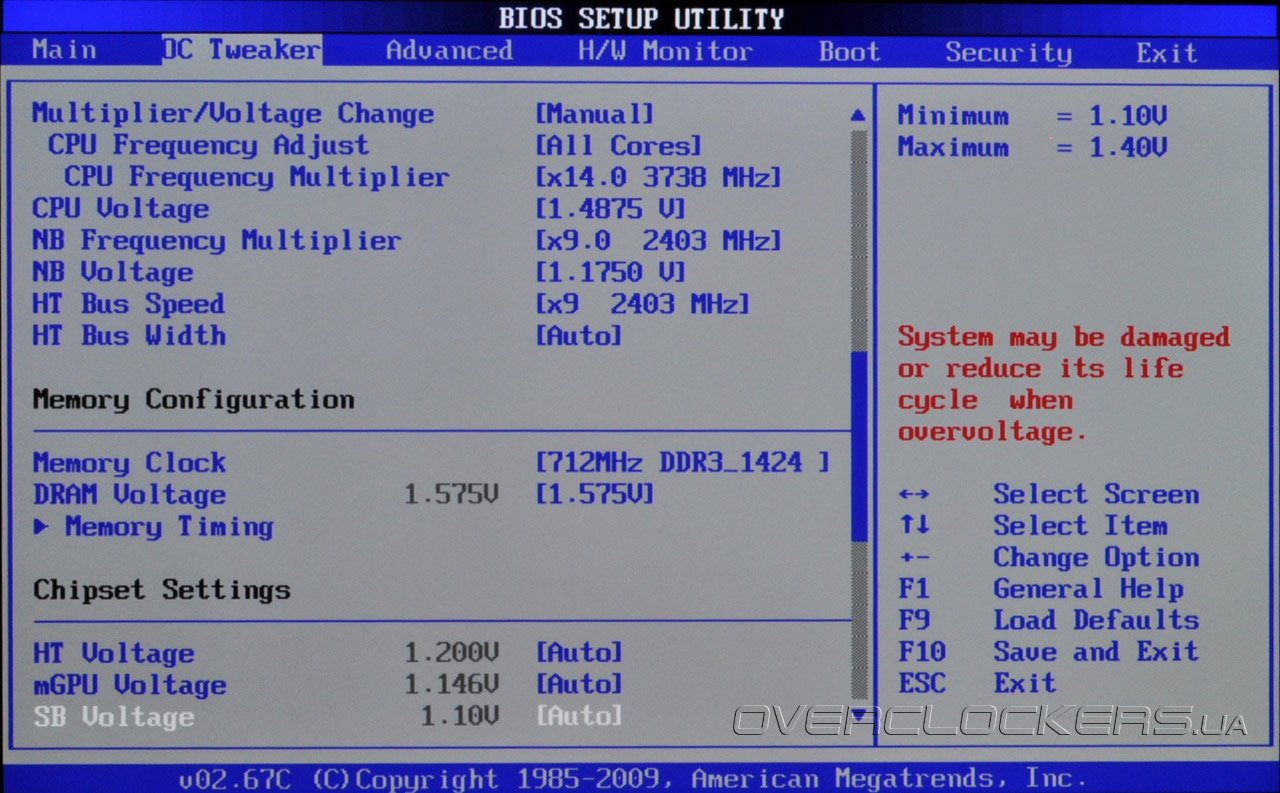

Настройки разгона и оптимизации сосредоточены в подменю OC Tweaker. Здесь находятся опции управления множителями, частотами и напряжениями всех основных узлов системы:

ASRock 870 Extreme3

ASRock 870 Extreme3

ASRock 870 Extreme3

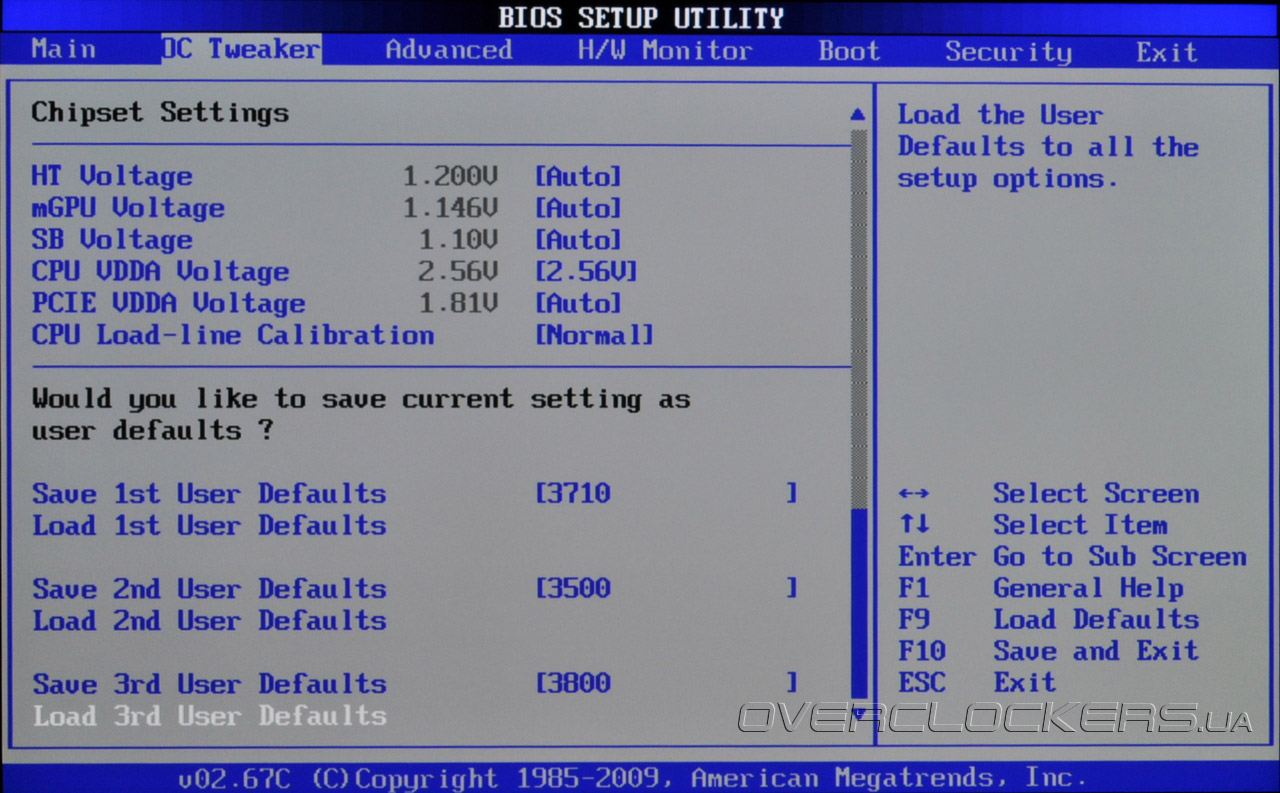

Из OC Tweaker доступно управление функцией ASRock UCC, которая отвечает за разблокировку ядер у процессоров AMD, а также позволяет индивидуально отключать и даже менять частоты каждого вычислительного блока. Это может быть полезно в случае, когда из двух ядер одно оказывается бракованным. В этом же подменю находится управление профилями настроек BIOS. Доступно всего три слота для сохранения настроек, что немного по меркам плат среднего уровня. Прошивка позволяет регулировать питающие напряжения основных узлов системной платы в весьма широких пределах:

Параметр Диапазон регулировки, В Шаг, В
CPU Vlotage 0,6–1,87 0,0125
NB Voltage 0,6–1,87 0,0125
DRAM Voltage 1,33–1,995 0,014
mGPU Voltage 1,08–1,79 0,013
HT Voltage 1,2–1,82 0,012
SB Voltage 1,1–1,4 0,01
CPU VDDA Voltage 2,56–2,7 0,014
PCIE VDDA Voltage 1,81–1,92 0,011

Такие диапазоны регулировок провоцируют на эксперименты с разгоном, но не стоит слишком увлекаться, если вы не обеспечили должное охлаждение всех компонентов системы. Несколько удивляет наличие параметра mGPU, который выглядит странно для платы с дискретным чипсетом. Очевидно, что за ним скрывается регулировка напряжения на микросхеме северного моста. Также обращаем ваше внимание на еще один параметр, крайне важный для работы платы — CPU LoadLine Calibration. Как следует из названия, активация этой функции призвана компенсировать просадки напряжения питания на процессоре при увеличении нагрузки. Предусмотрен автоматический, «нормальный» и «слабый» режимы. Таким образом, ASRock 870 Extreme 3 — первая протестированная нами плата на чипсете AMD, позволяющая выбирать алгоритм работы Load-line Сalibration.

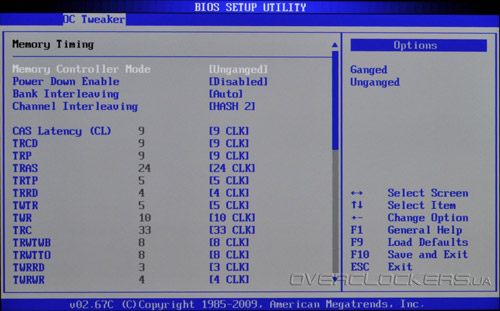

Параметры настройки подсистемы ОЗУ сосредоточены в подменю Memory Timing.

ASRock 870 Extreme3

Плата позволяет максимально раскрыть потенциал практически любых модулей памяти. Конечно, присутствует возможность установки таймингов в автоматическом режиме.

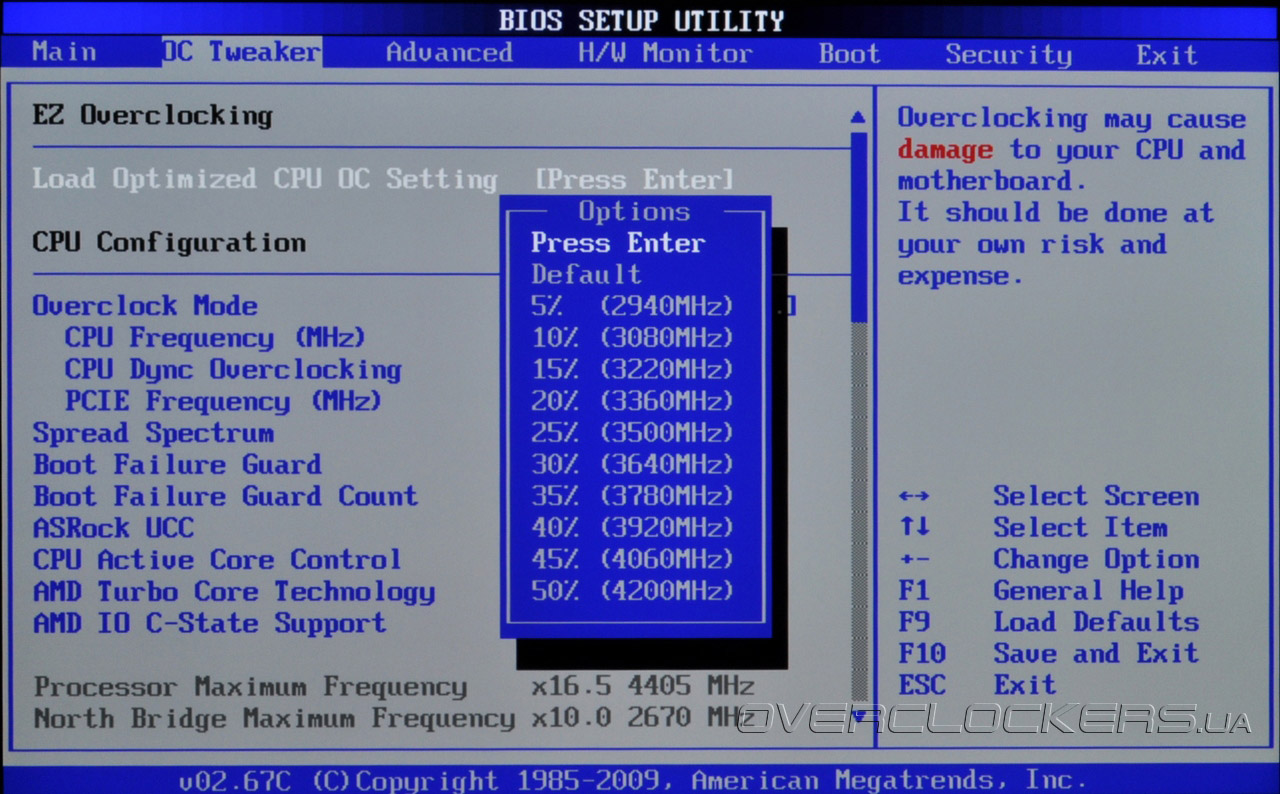

Возможности разгона и оптимизации порадуют любого бывалого «оверклокера», а как же быть новичкам? Разработчики позаботились и о таких пользователях, снабдив плату функцией автоматического разгона:

ASRock 870 Extreme3

Достаточно выбрать желаемую частоту CPU, а все остальные параметры будут подобраны автоматически.

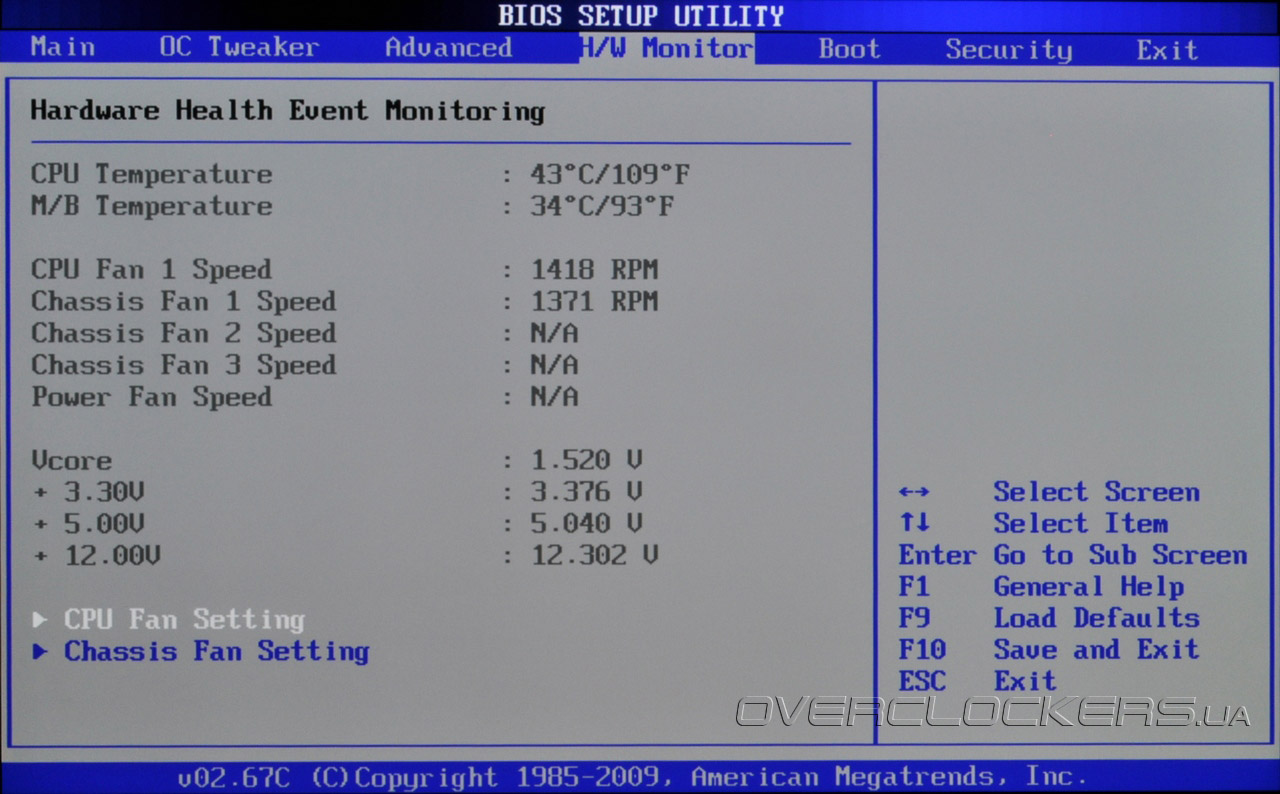

Раздел Advanced содержит опции управления функциями чипсета и дополнительными контроллерами, его содержание не отличается от большинства плат подобного класса. Поэтому мы не будем останавливаться на нем подробно, а сразу перейдем к изучению H/W Monitor.

ASRock 870 Extreme3

Содержание этого раздела типично для недорогих плат: две системные температуры, четыре показания напряжений, но зато целых пять тахометрических датчиков системных вентиляторов. Примечательно, что скорости вращения всех пяти «вертушек» можно регулировать: два поддерживают автоматическое управление с помощью ШИМ, а для трех остальных можно задать фиксированную скорость вращения. На наш взгляд, раздел H/W Monitor немного не дотягивает до «экстремального» уровня. Впрочем, с развитием программ системного мониторинга этот недостаток несколько нивелируется.

Настало время подвести промежуточный итог по ASRock 870 Extreme 3. Плата неплохо оснащена, имеет высокое качество изготовления и обладает функциональной прошивкой. Она может стать отличным выбором для требовательного пользователя, который выбирает основу для производительной конфигурации, но не готов выложить значительную сумму за старшие модели. Но нам еще предстоят исследования разгонного потенциала и сравнительные тесты производительности, а пока перейдем ко второй участнице нашего сегодняшнего тестирования.
