Моддинг вживую. Ворклог проекта MSI Dragon

С ростом популярности домашних ПК в конце прошлого века пользователям все меньше нравились унылые серые ящики, ютившиеся где-то под столом. Поэтому неудивительно, что на пороге нового тысячелетия зародилось моддинг-движение, призванное покончить с надоевшей банальностью. Моддеры, стали изменять внешний вид не только корпусов, но и клавиатур, мышей, и даже принтеров и мониторов. Установка ярких светодиодов, окон из оргстекла и различных самодельных реобасов, покраска с лакировкой — все это делало облик компьютерных устройств ярким и неповторимым. И только на пике популярности моддинга производители компьютерных комплектующих и периферии стали предлагать продукты для модификаций или даже уже готовые решения.

Сейчас, когда серый ящик из разряда диковинок, а акриловое окно чуть ли не в каждом приличном корпусе, установкой пары вентиляторов или светодиодов никого не удивишь, тем более, используя заводские аксессуары. Моддинг давно повзраслел и творческие личности теперь выражают собственную индивидуальность путем кардинального изменения внешнего вида устройства или постройки корпуса с нуля. И если ранее моддеры только делали неуверенные шаги в этом направлении, то сейчас из под их дремеля выходят настоящие произведения компьютерного искусства. Практически каждое их творение привлекает множество людей, которые с неподдельным интересом следят за процессом работы, получая в конце эстетическое удовольствие.

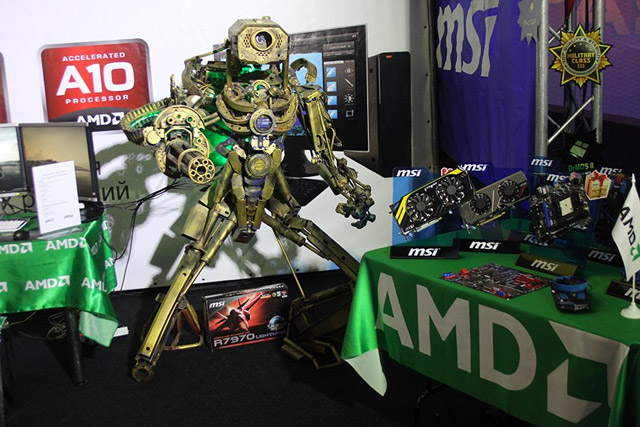

Помимо различной тематики моддинг-проектов, будь то хай-тек, постапокалиптика, стимпанк и др., при поддержке компаний-производителей компьютерных комплектующих могут создаваться так называемые «рекламные моды», популяризующие ту или иную марку. Например, такие как робот MSI Defender, встречавшийся на различных выставках и поразивший своей уникальность, размерами и массой.

MSI Defender

Этот кастом-кейс создавался всего два дня, а его автор был настолько суров, что даже не делал эскизов и черпал вдохновение из своей головы! К сожалению, процесс постройки так и не был запечатлен.

Но транспортировать такой талисман оказалось крайне тяжело, и в этом году при поддержке MSI было решено сделать небольшой, но не менее оригинальный проект — MSI Dragon. В качестве темы для будущего компьютерного корпуса выбрана серия игровых продуктов Gaming.

MSI Gaming

В этот раз процесс создания наконец-то будет описан и опубликован в виде ворклога на протяжении всего времени постройки, а это в течение ближайших двух-трех недель. Каждый этап мы запишем в виде отдельных страниц данного материала. Сам же кастом-кейс реализуется на базе студии «Моддинг-мастерская».


Этап 1. JUST START!

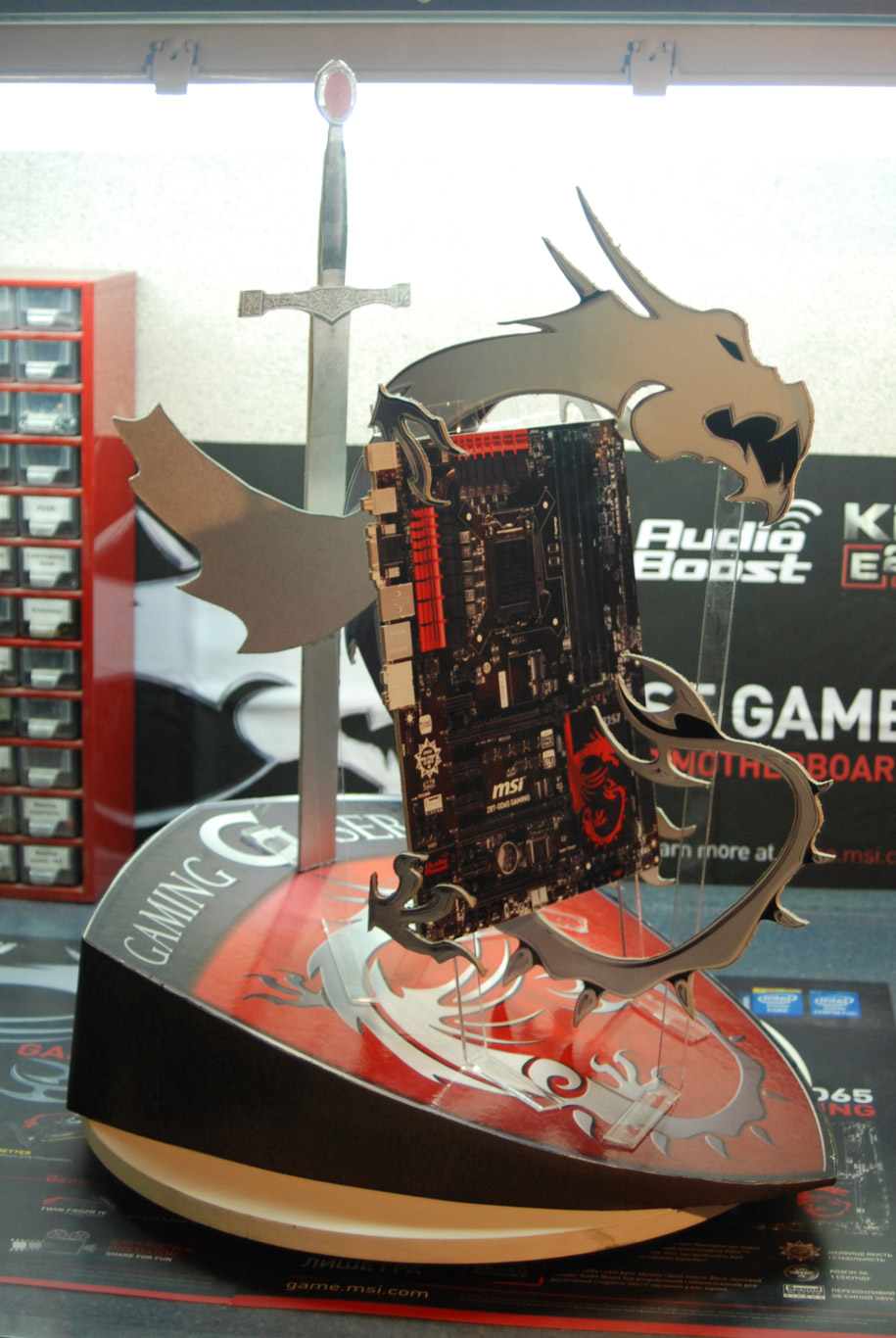

Сейчас ворклоги принято начинать с публикации рендера будущего корпуса. Мы привыкли действовать более традиционными, олдскульными методами. Перед началом работ сделаем макет корпуса из низкотехнологичного материала, такого как макетный картон. Материал толщиной 3 мм позволит создать макет корпуса в натуральную величину, что даст возможность провести примерку комплектующих ещё до фактического изготовления и тем самым свести к минимуму сложности в процессе реализации нашего проекта.

MSI Dragon custom case

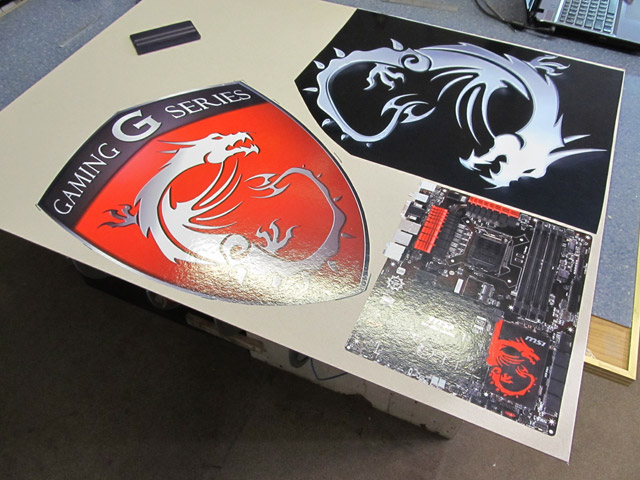

Итак, настало время макета. Мы распечатали изображения ключевых деталей «корпуса» в масштабе 1:1 на виниловой плёнке. Плёнку наклеили на макетный картон.

MSI Dragon custom case

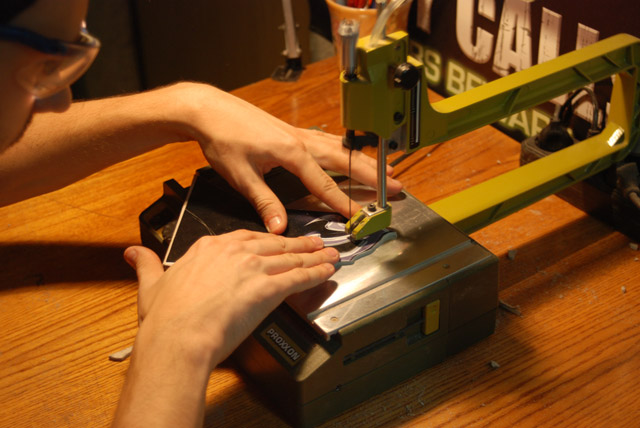

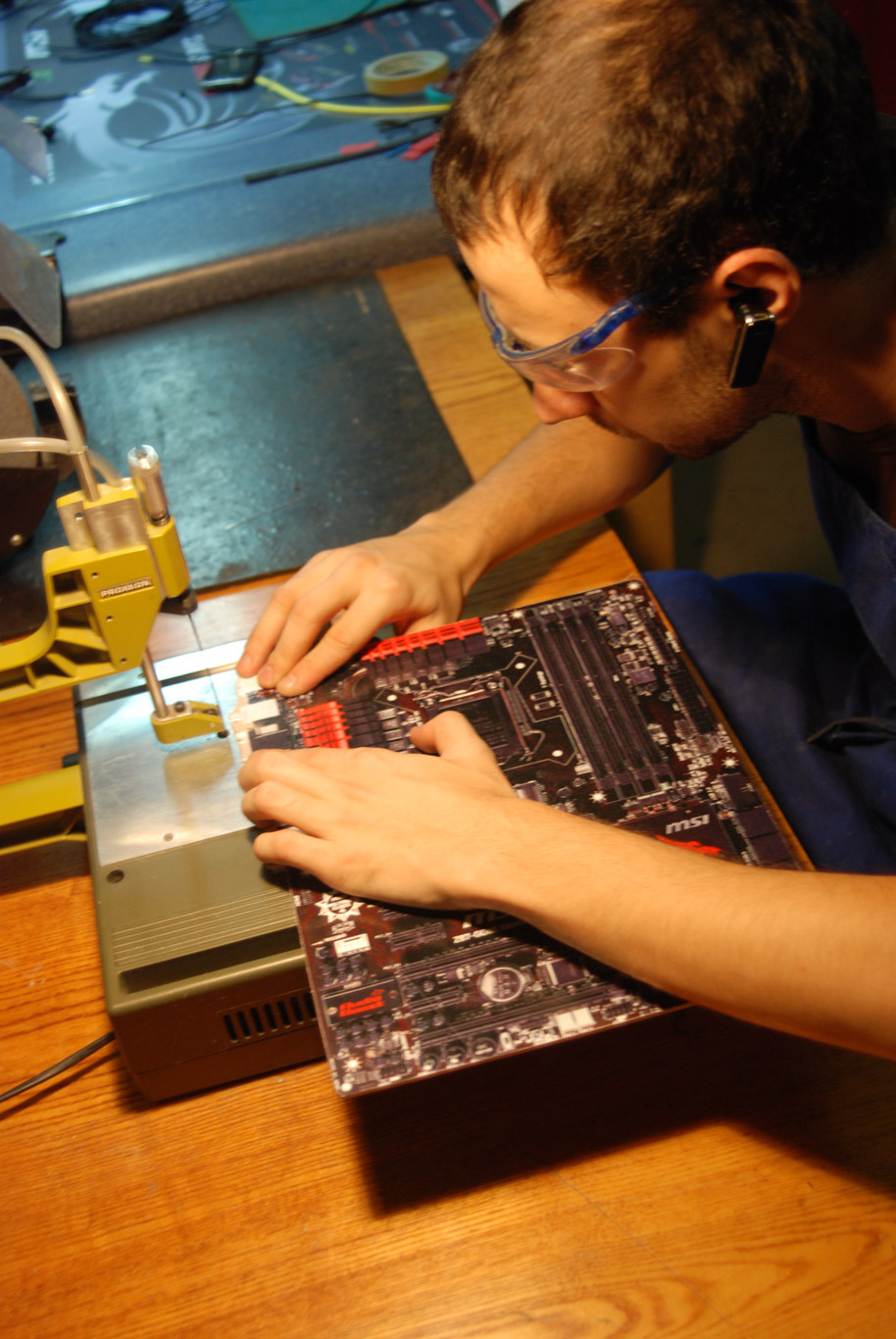

Теперь можно выпилить детали на стационарном лобзиковом станке. Высокая точность на данном этапе не требуется. Пилим «материнскую плату»:

MSI Dragon custom case

Лапы и тело дракона выпиливаются по отдельности.

MSI Dragon custom case

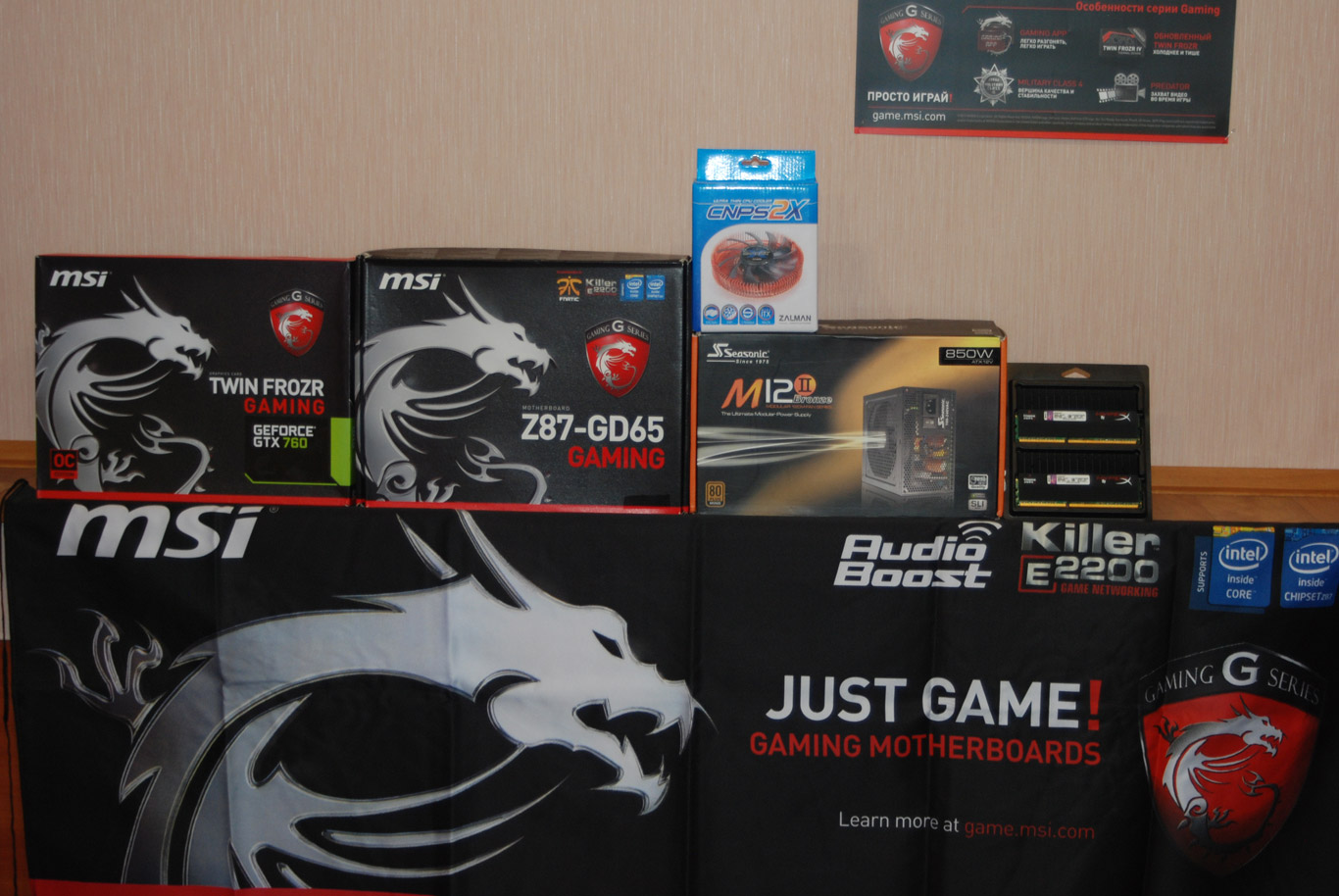

Потом к нам приехал комплект мощного «железа».

MSI Dragon custom case

А после «железа» мы получили алюминий.

MSI Dragon custom case

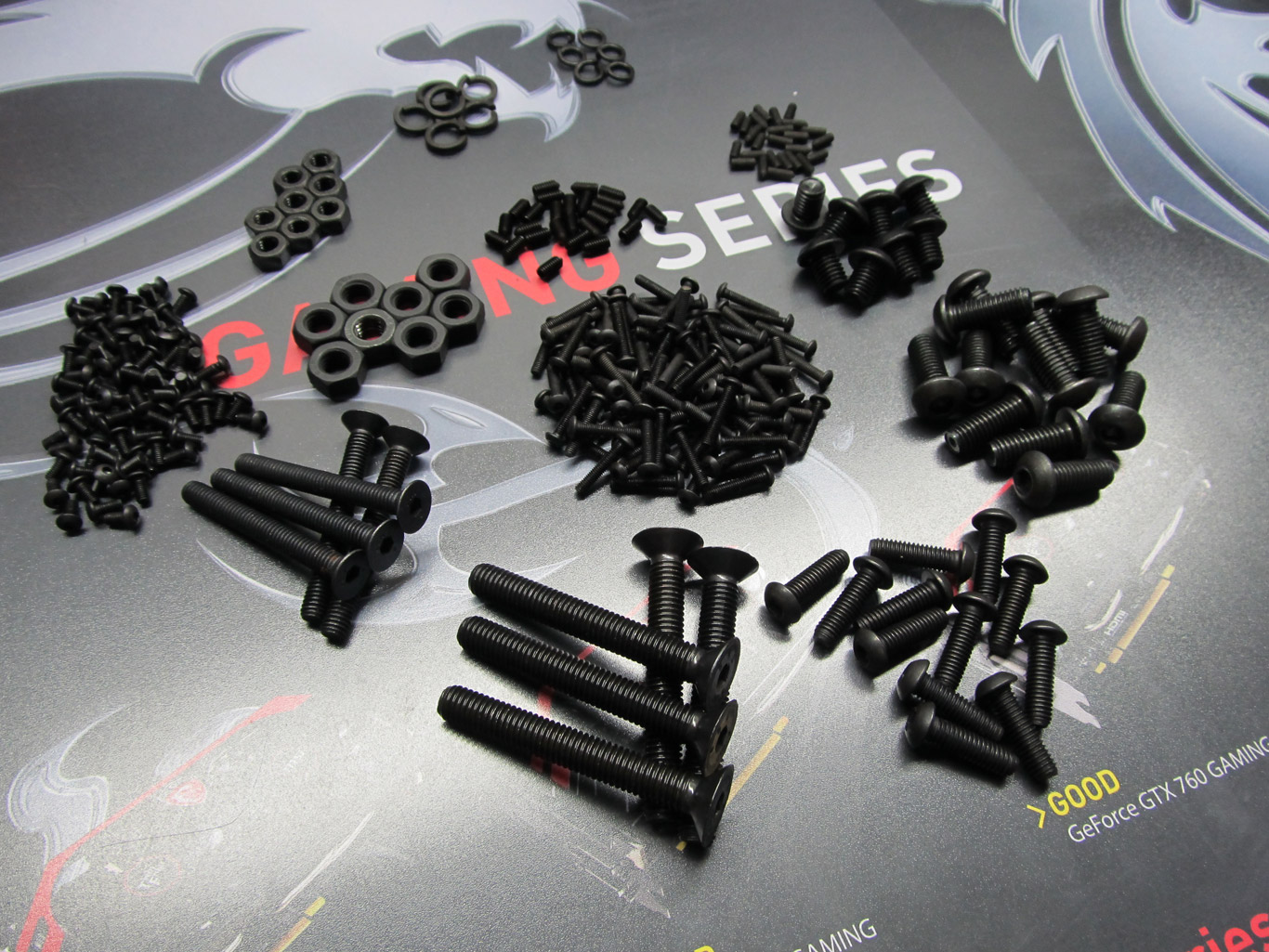

Качество — в деталях. Мы получили полкило высококачественных метизов.

MSI Dragon custom case

Пока мы ждём доставки материалов для каркаса дракона и щита можно начинать работу над мечом.

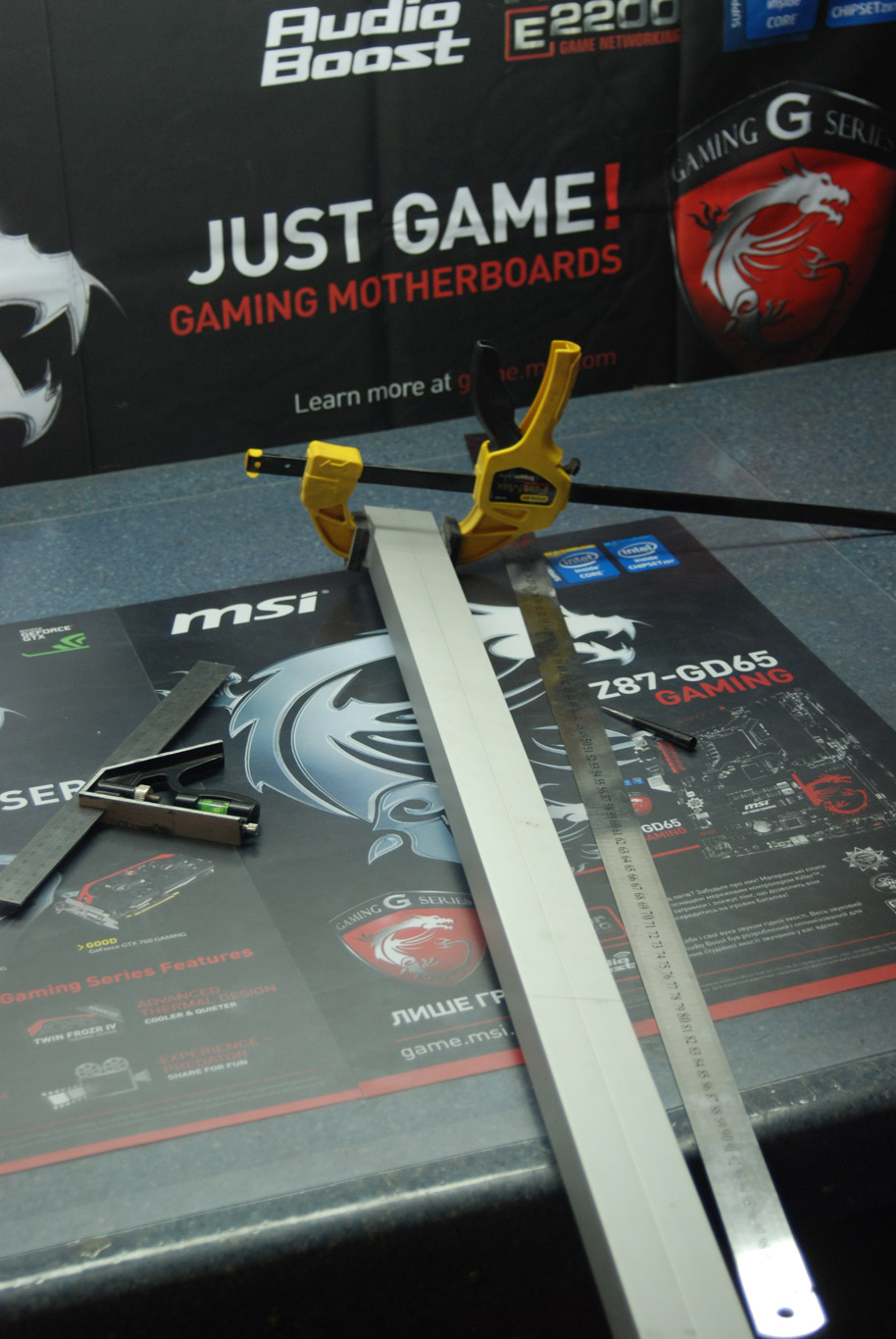

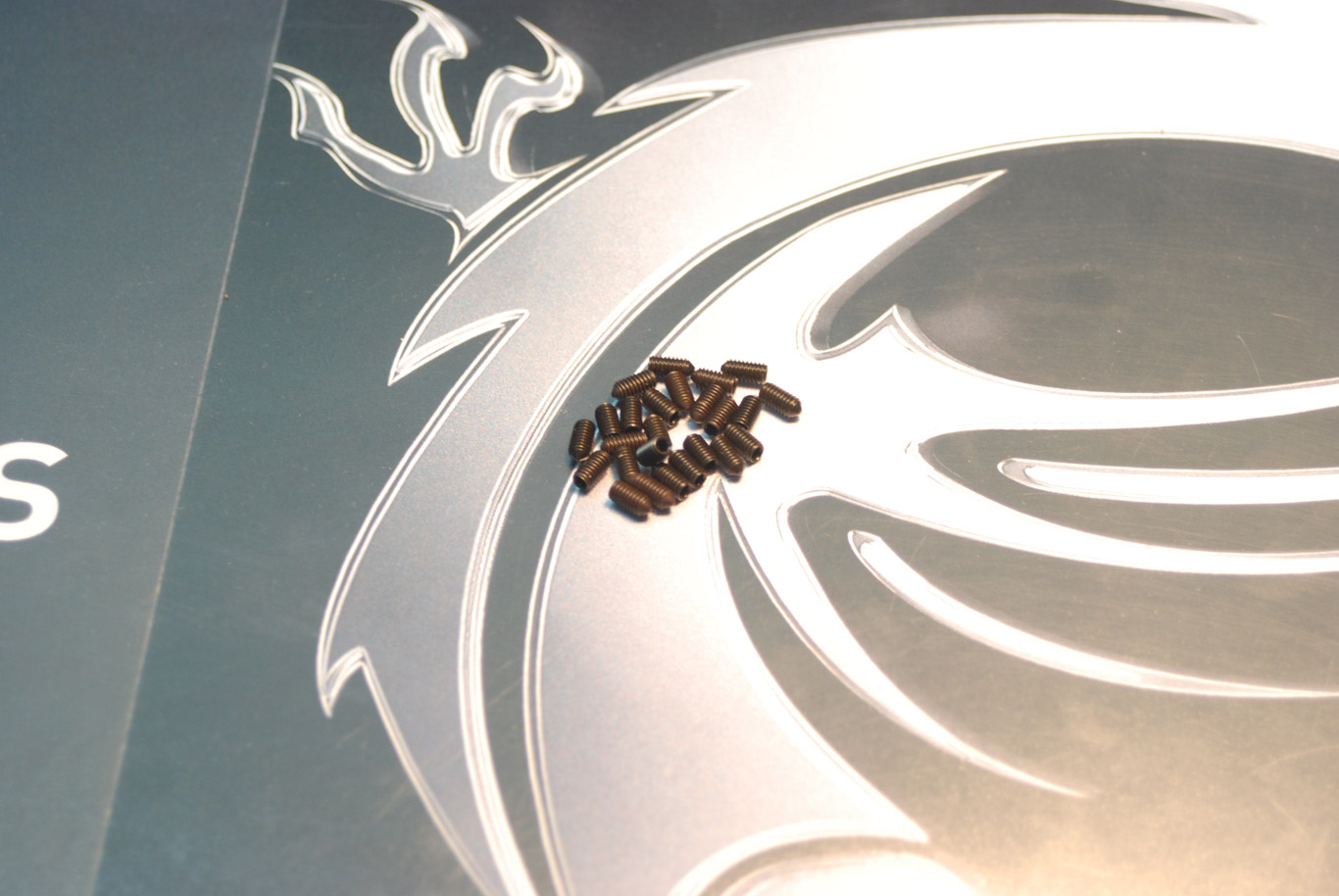

Основой меча выступают два алюминиевых профиля квадратного сечения 25х25 мм и толщина стенок 1,5 мм. Профиля мы стянем вместе при помощи штифтов М4 длиной 8 мм и винтов с полукруглой головкой М4 длиной 8 мм (которые мы укоротим до 3 мм). Первым делом мы выравниваем заготовки и скрепляем вместе струбцинами.

MSI Dragon custom case

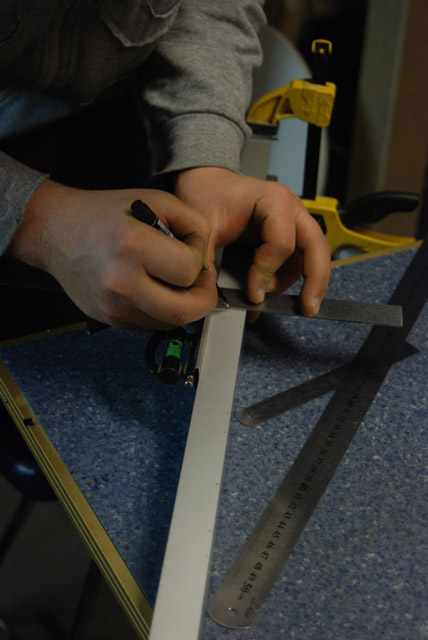

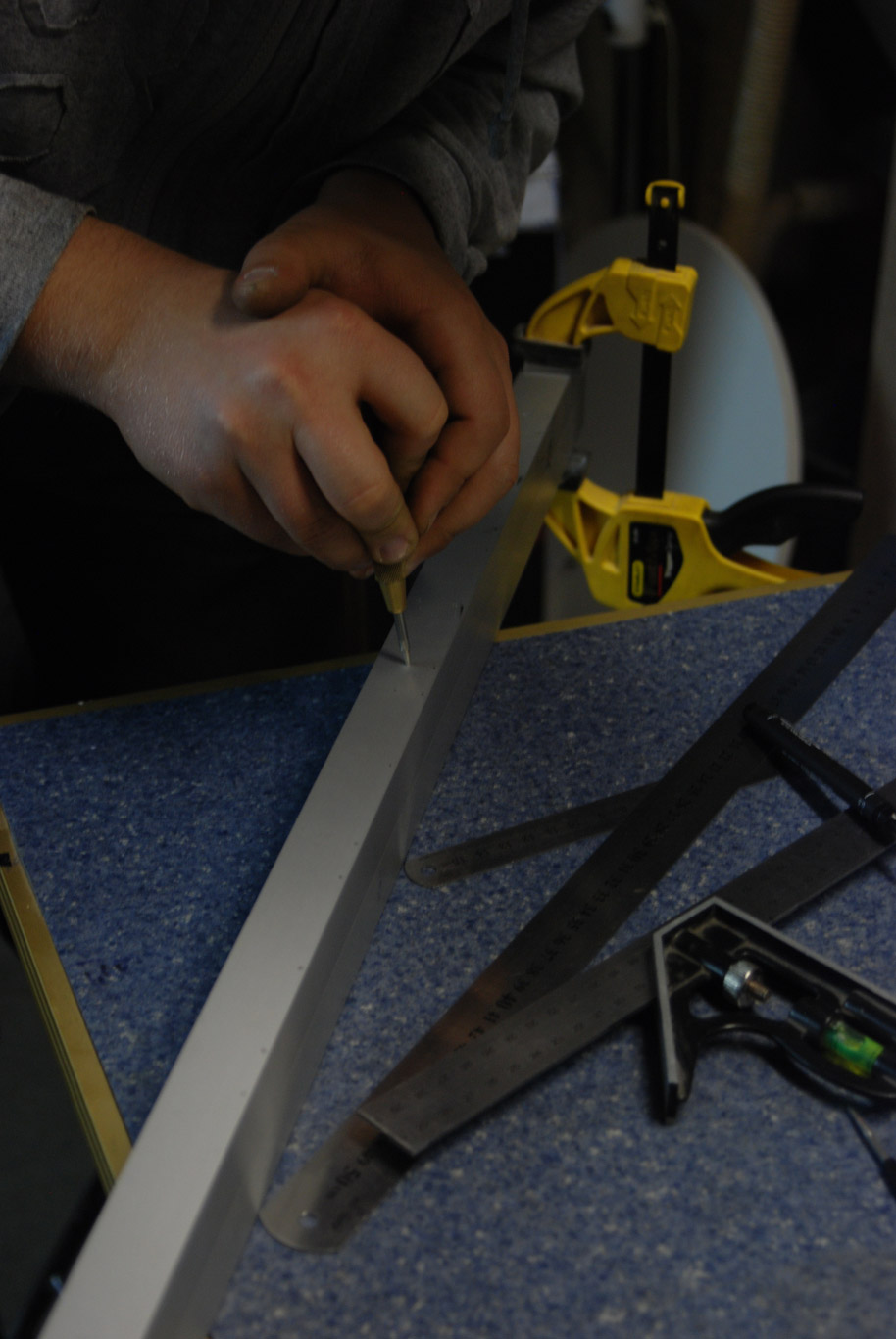

Затем мы размечаем заготовку и керним отверстия.

MSI Dragon custom case

MSI Dragon custom case

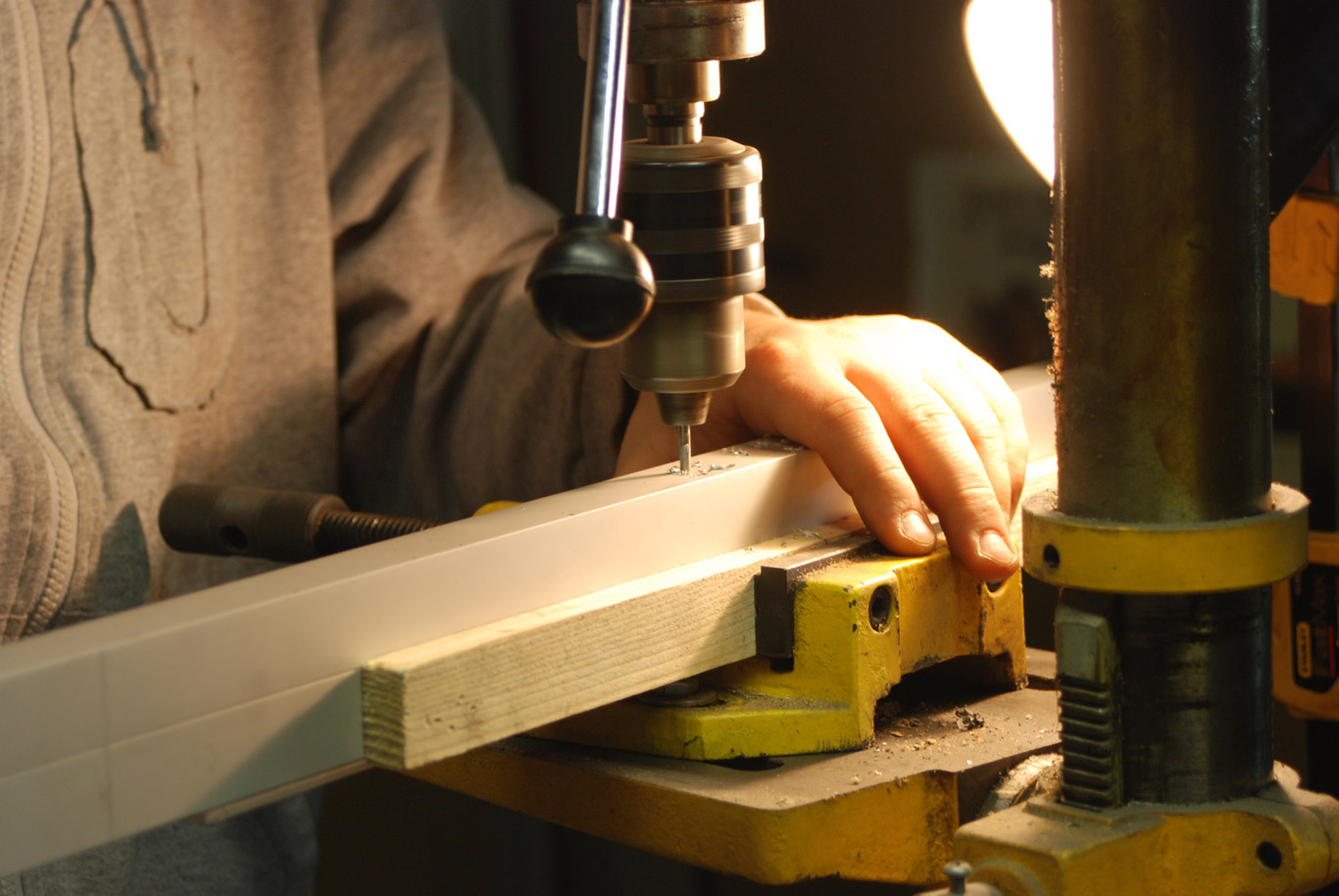

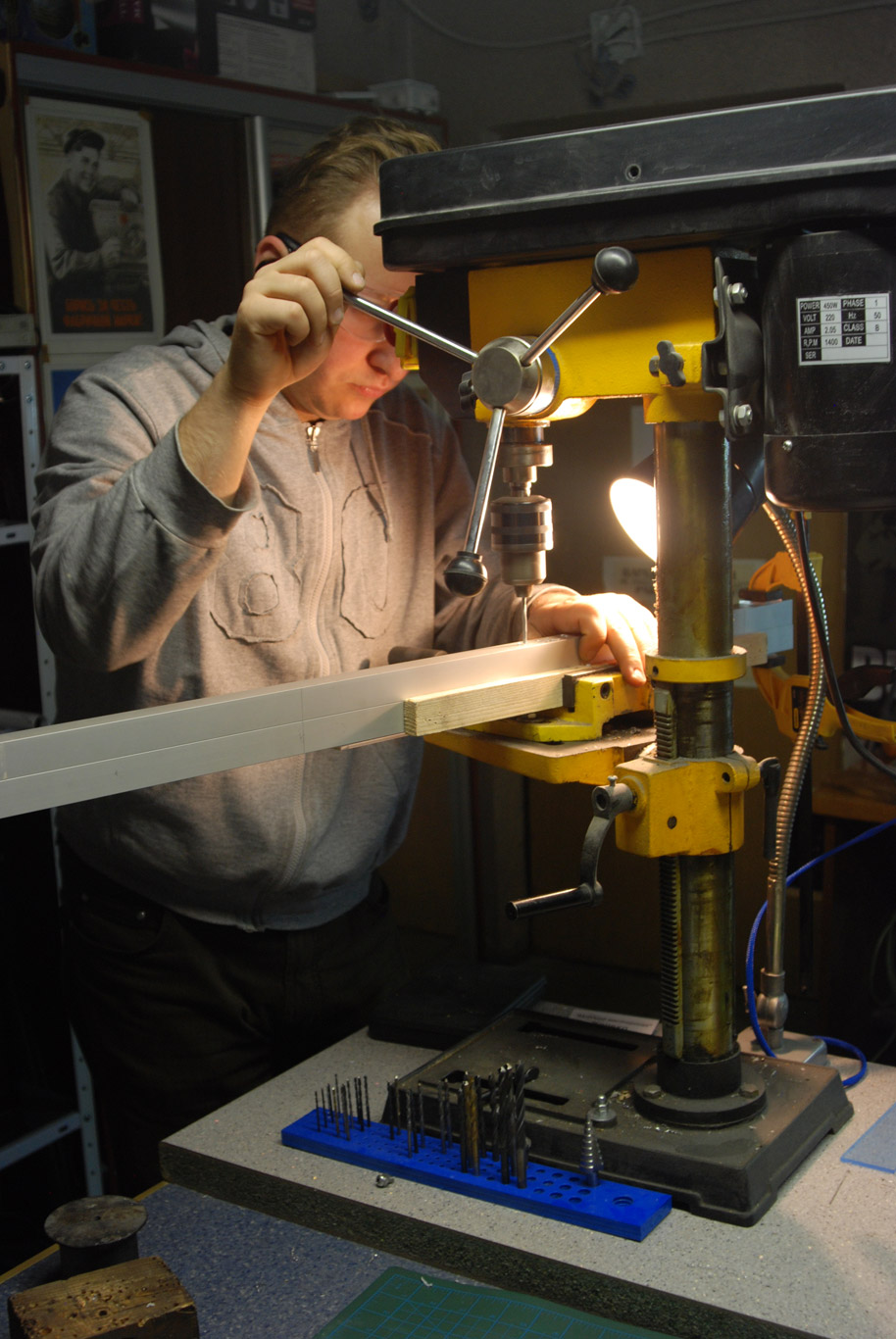

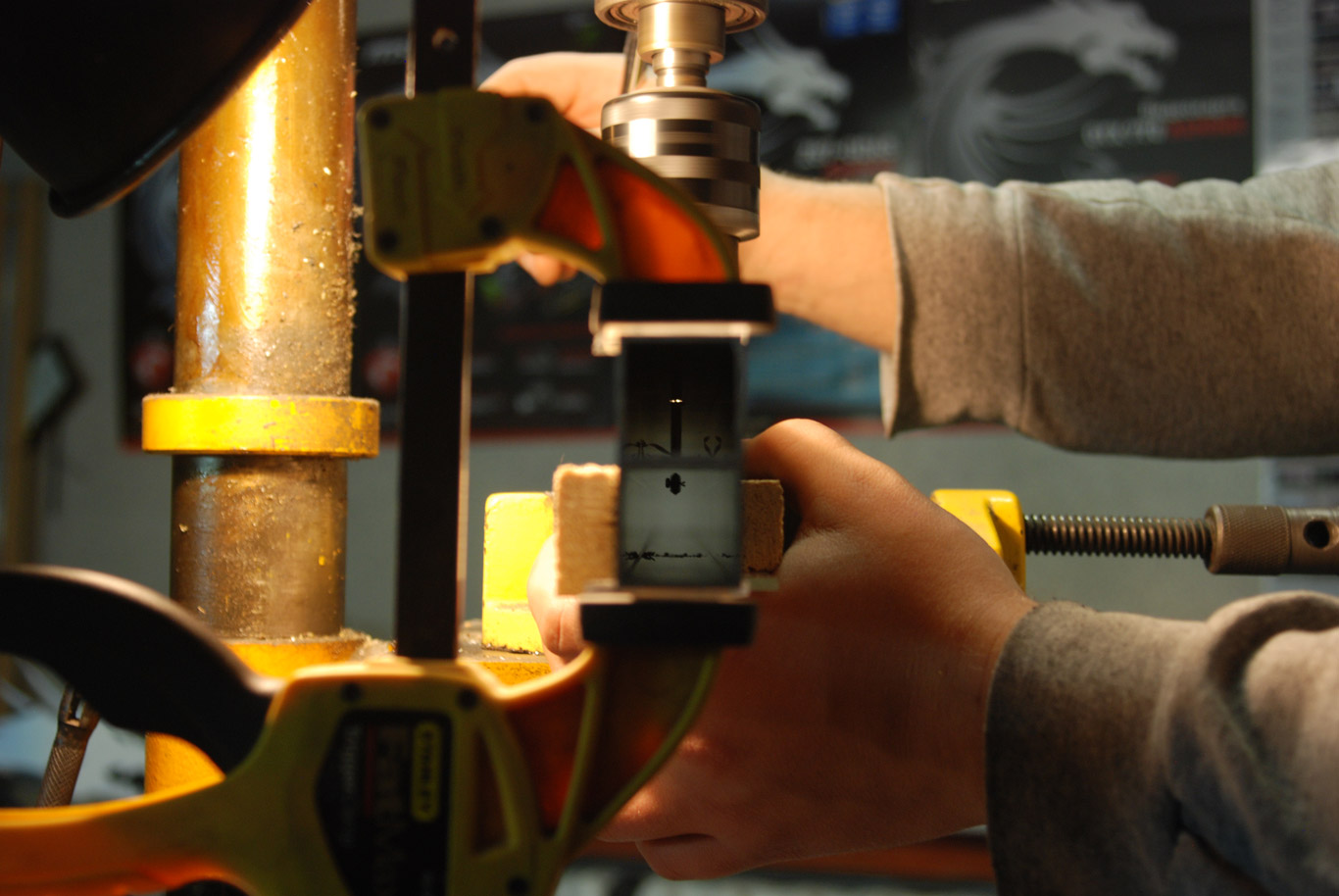

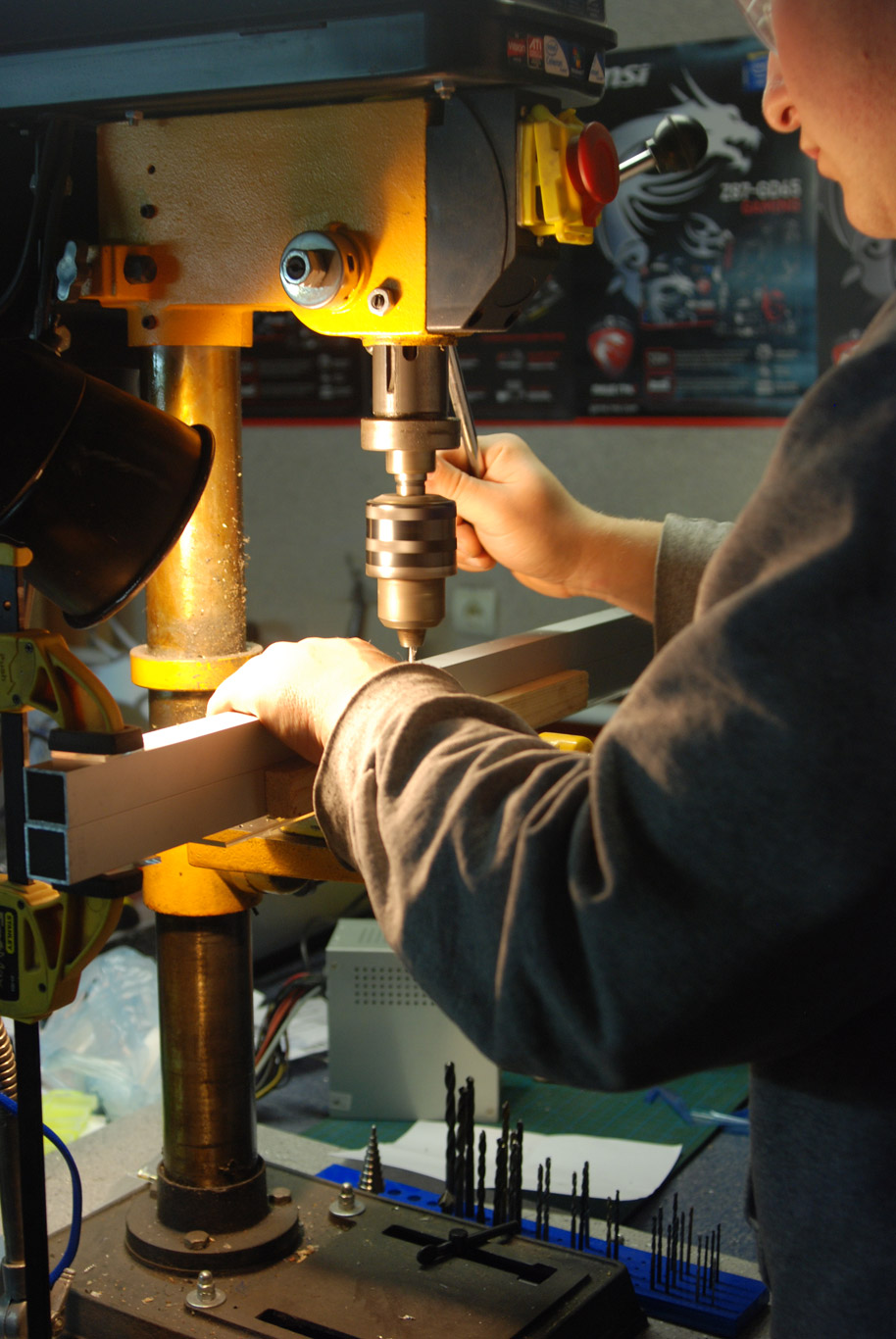

Приступаем к сверлению заготовки.

MSI Dragon custom case

Нам нужно просверлить один профиль насквозь, а у второго только одну стенку.

MSI Dragon custom case

Чтобы скрепить надёжно — сверлить нужно много и точно.

MSI Dragon custom case

MSI Dragon custom case

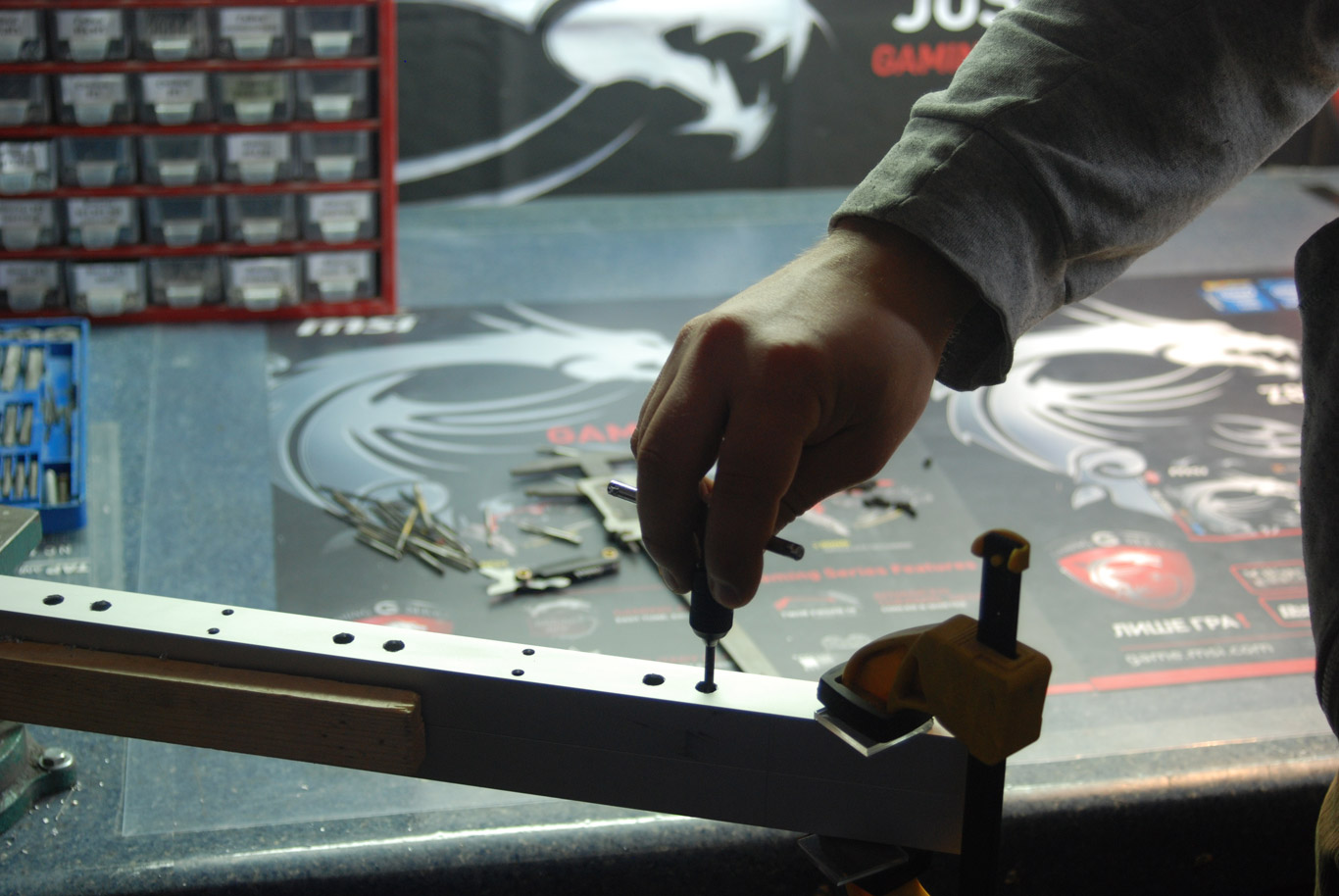

Когда все отверстия просверлены, в них нарезается резьба М4х0,7.

MSI Dragon custom case

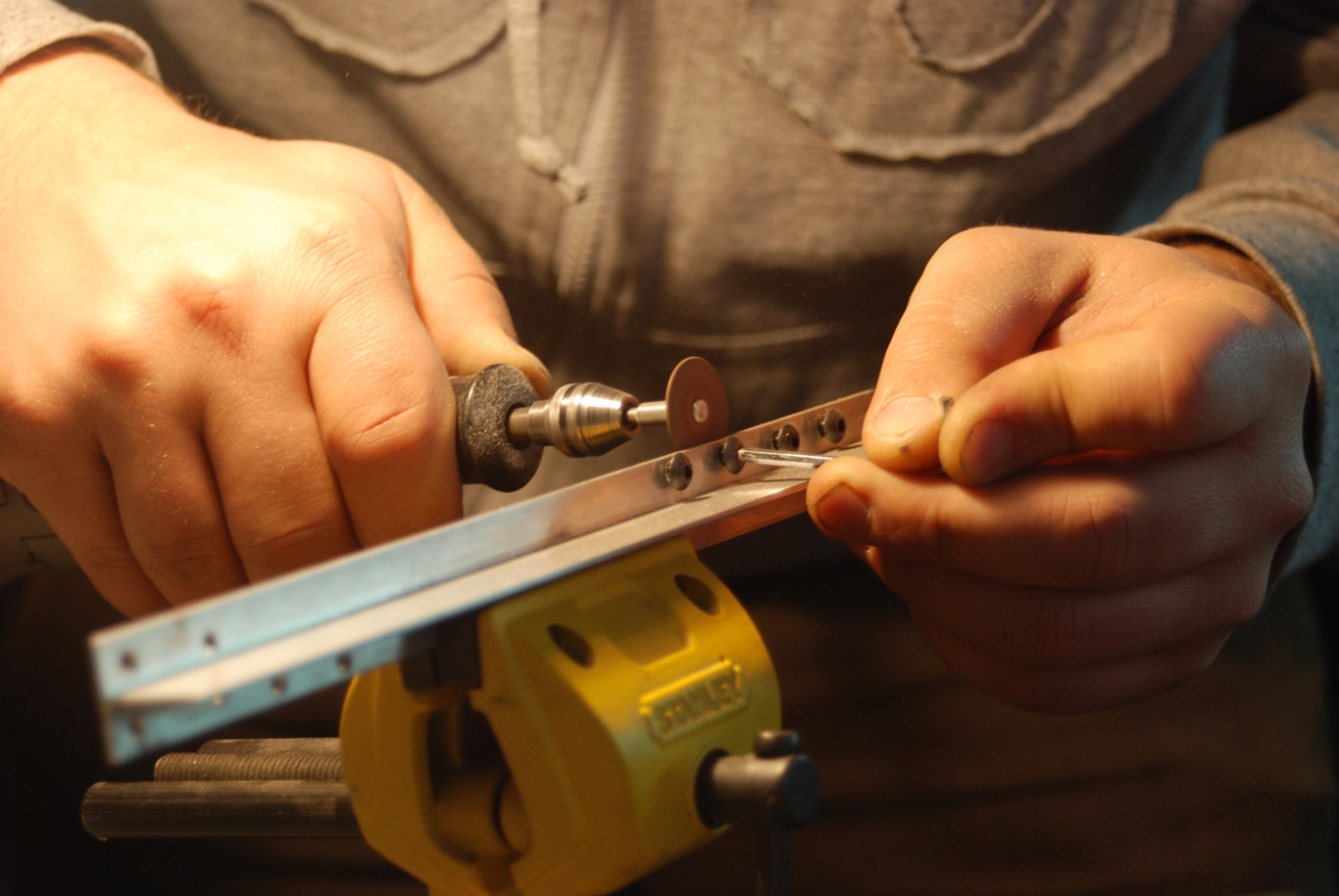

Для отверстий по краям заготовки мы предусмотрели штифты. Центральные же отверстия займут винты М4х8, которые мы укоротим на 7 витков. Подрезку винтов удобно выполнять дремелем.

MSI Dragon custom case

MSI Dragon custom case

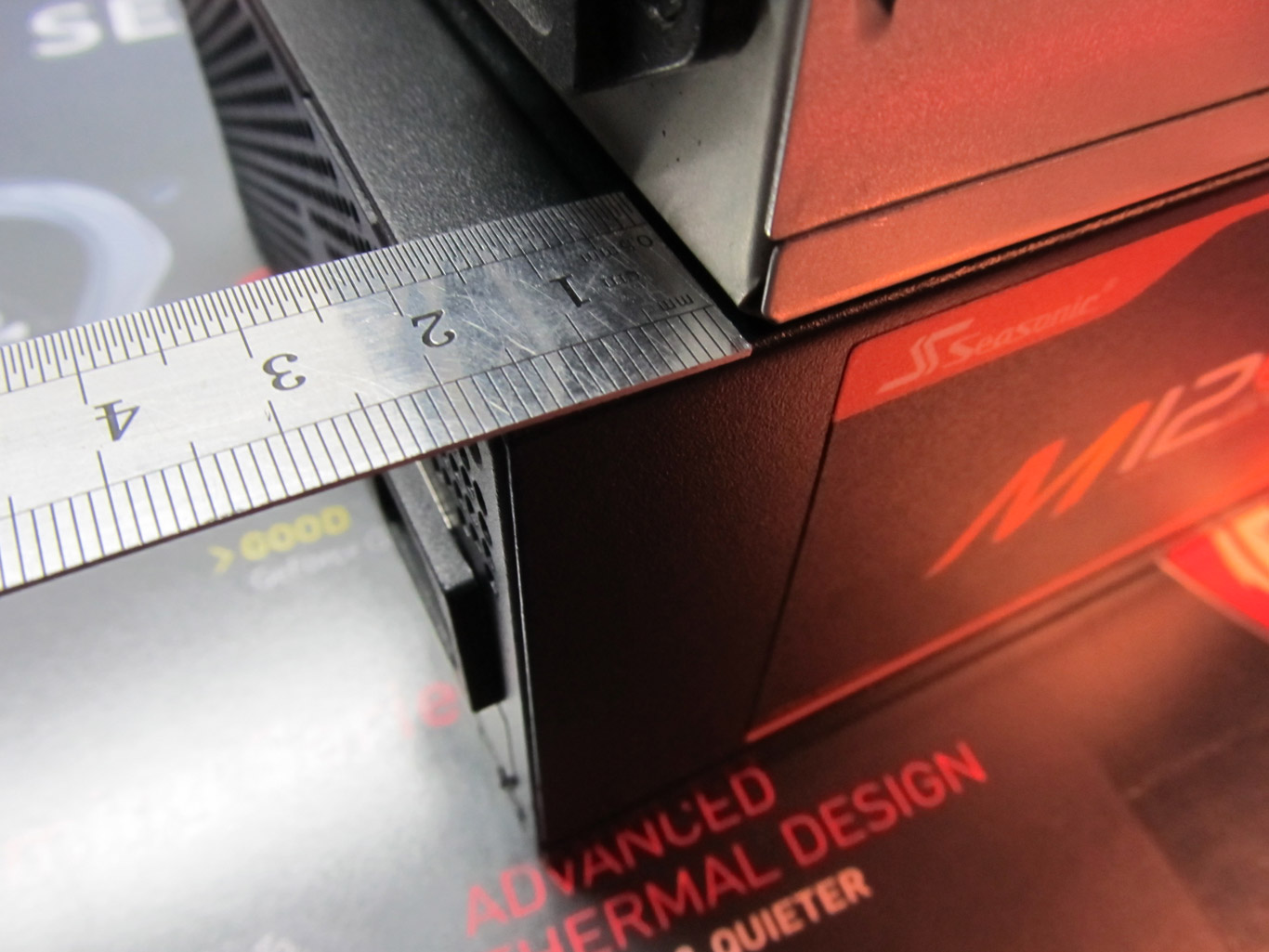

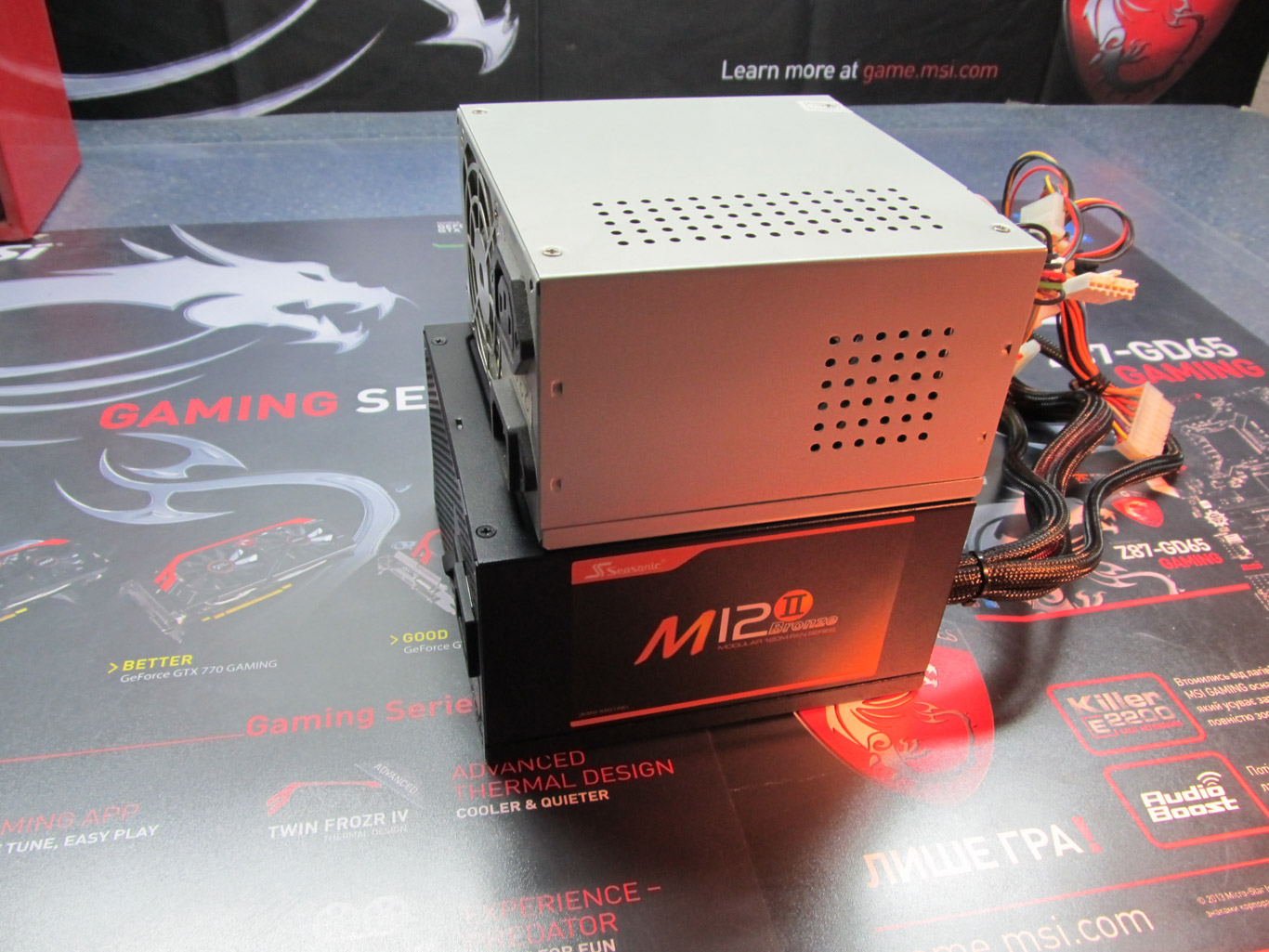

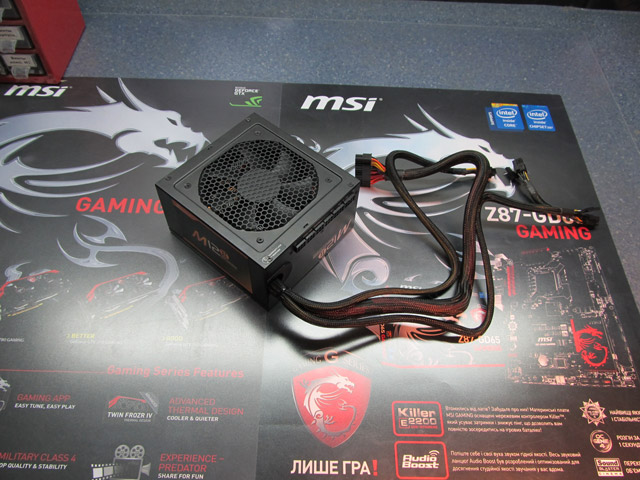

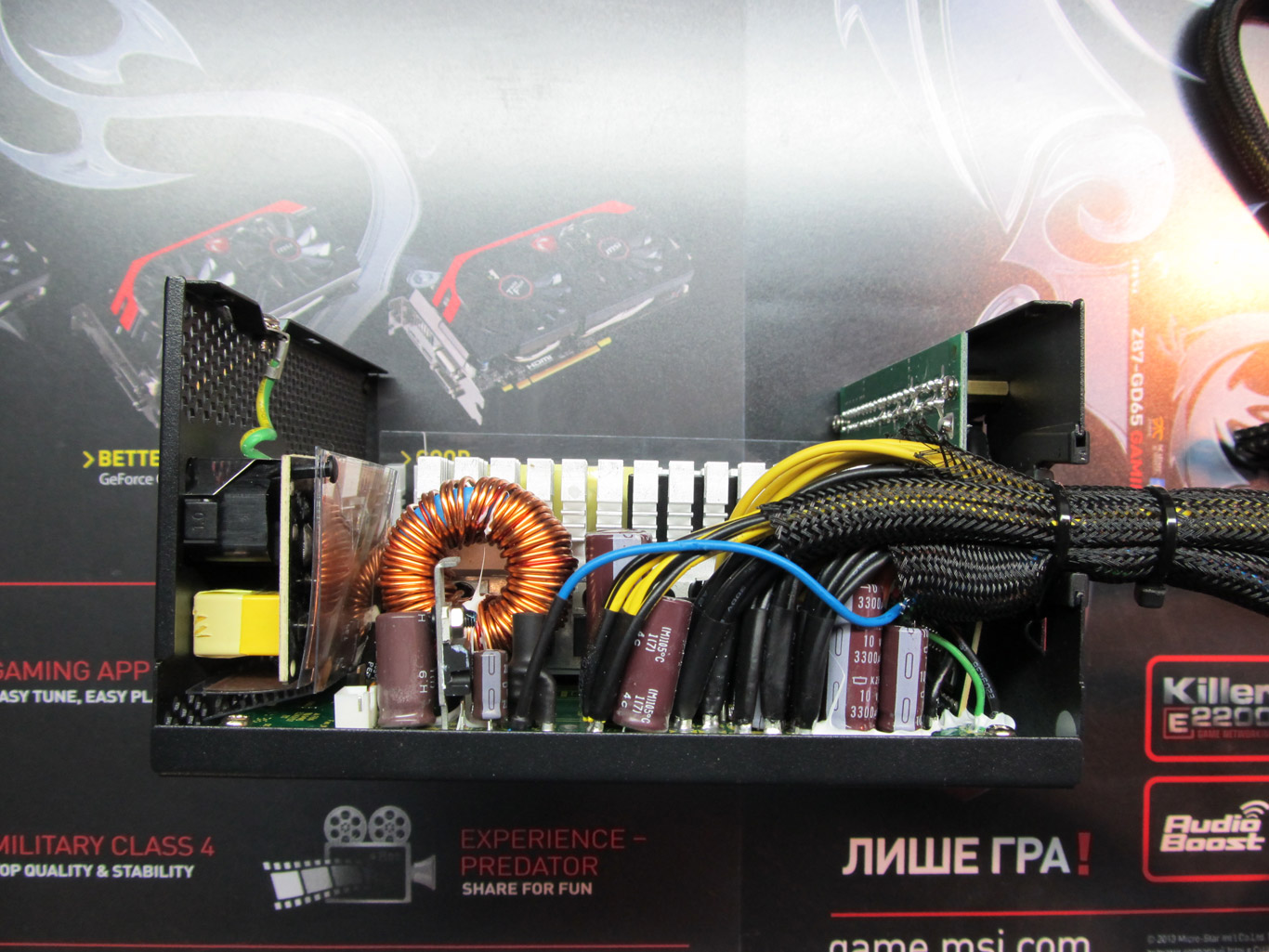

Основным БП в нашем кастом-корпусе выступит БП Seasonic, габариты которого немного не вписались в ожидаемые нами, он оказался чуть длиннее стандартных габаритов. В итоге мы вынуждены его разобрать и модифицировать, для того, чтобы поместить его в корпус без ущерба для дизайна последнего.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

На следующем фото отлично видно, сколько места высвободится без использования нагнетающего вентилятора.

MSI Dragon custom case

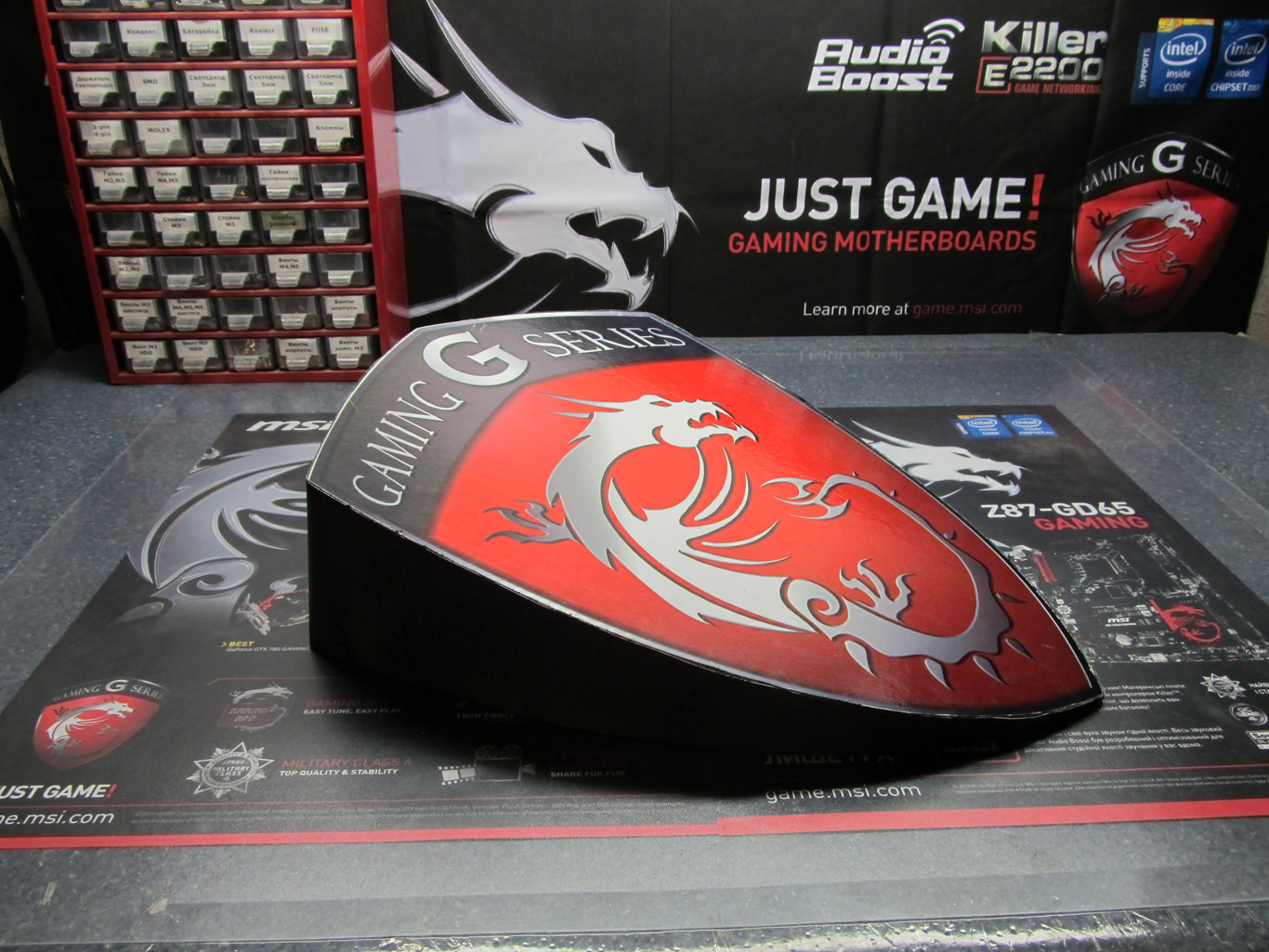

Щит будет красивым благодаря своим небольшим габаритам, а красота, как говорится, требует жертв.

MSI Dragon custom case

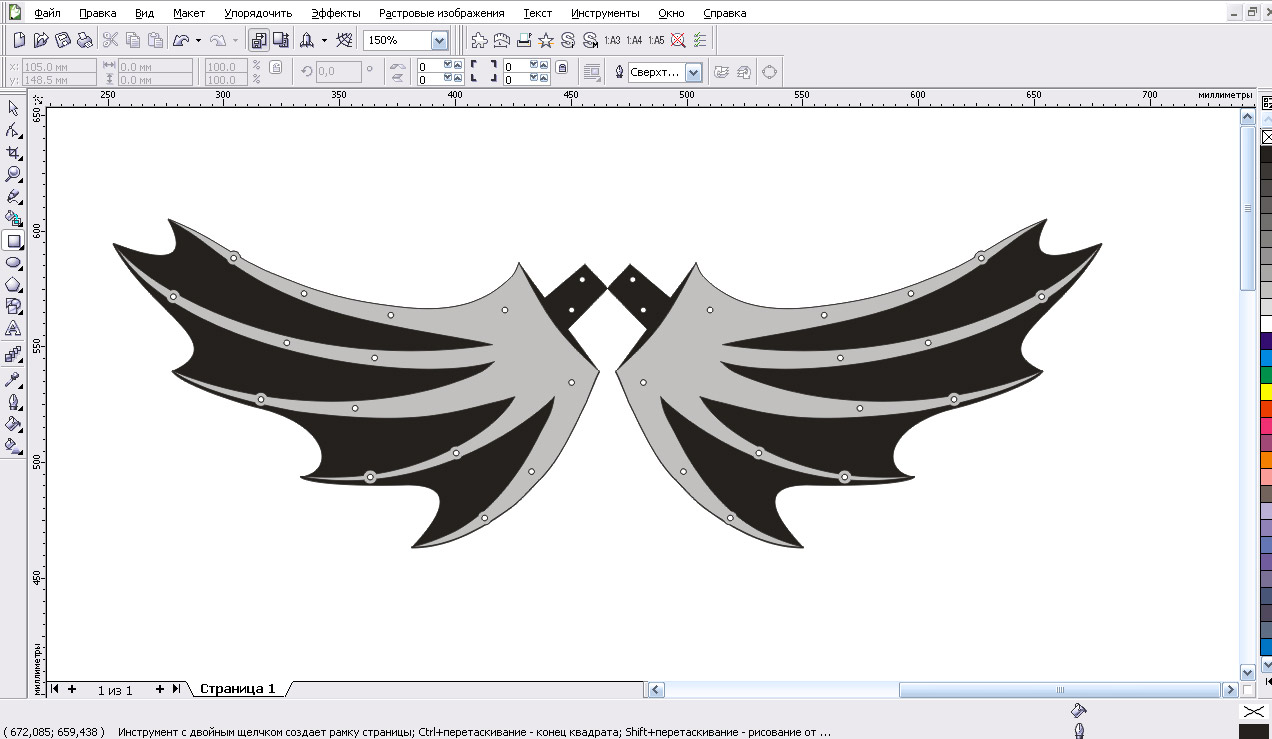

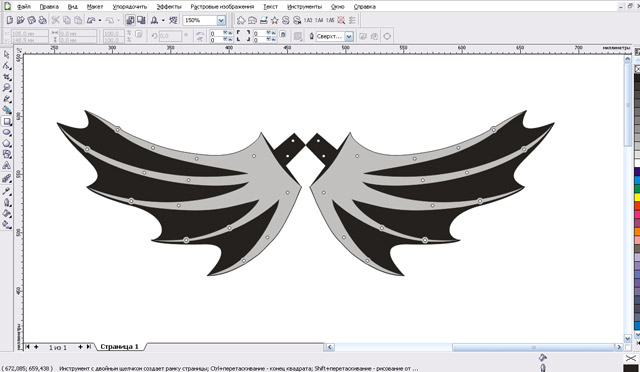

Теперь осталось перейти к каркасу, но чертежи пока в процессе и вскоре будут закончены.

MSI Dragon custom case

В продолжении ворклога следите за тем, как мы поместим БП, кучу проводов, HDD и прочие детали внутри «щита». И, конечно же, начнём строить каркас дракона и самого дракона. Оставайтесь с нами!
