Моддинг вживую. Ворклог проекта MSI Dragon


Этап 2. Акрил

Для дальнейшего продолжения проекта нужно закончить ещё несколько чертежей, по которым на лазерном станке мы вырежем акриловые детали.

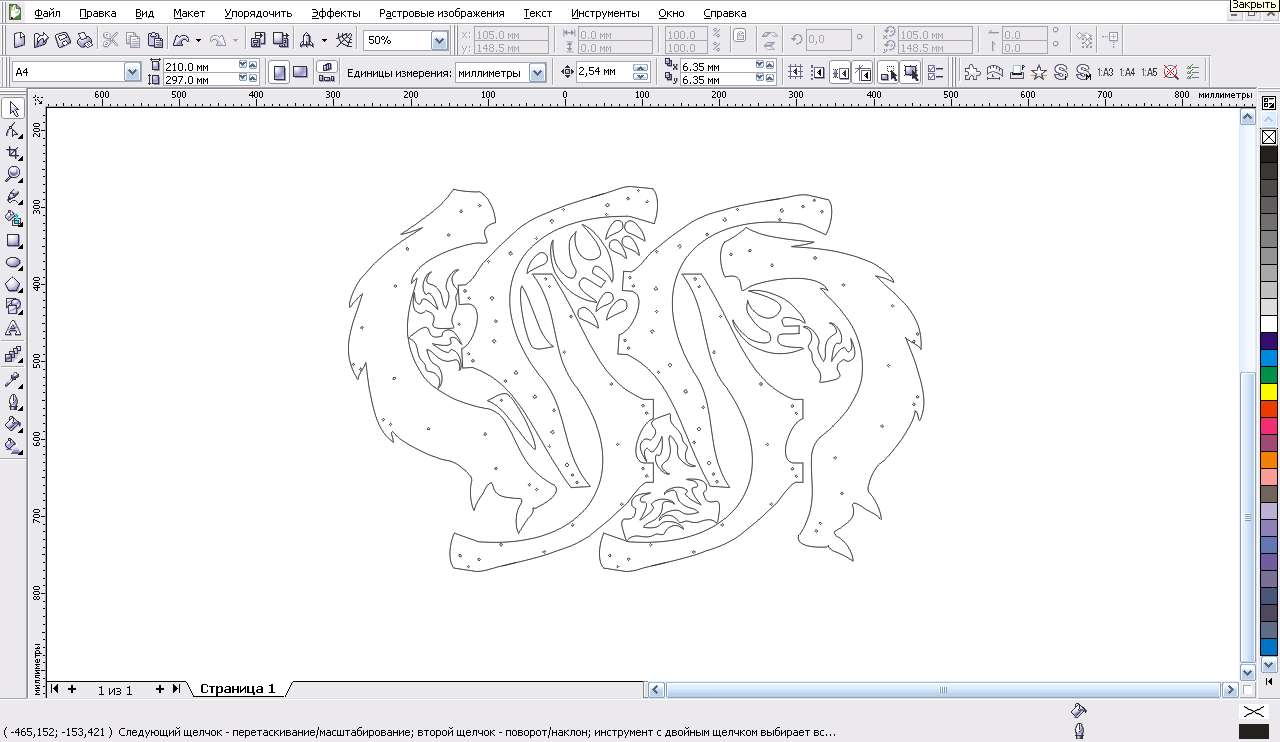

Первым на очереди у нас чертёж каркаса дракона, боковые декоративные накладки и ряд мелких деталей.

MSI Dragon custom case

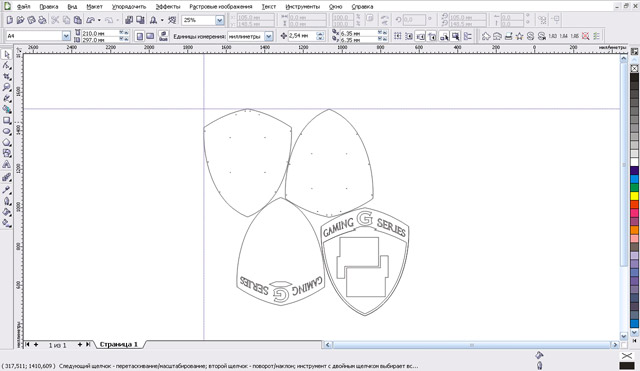

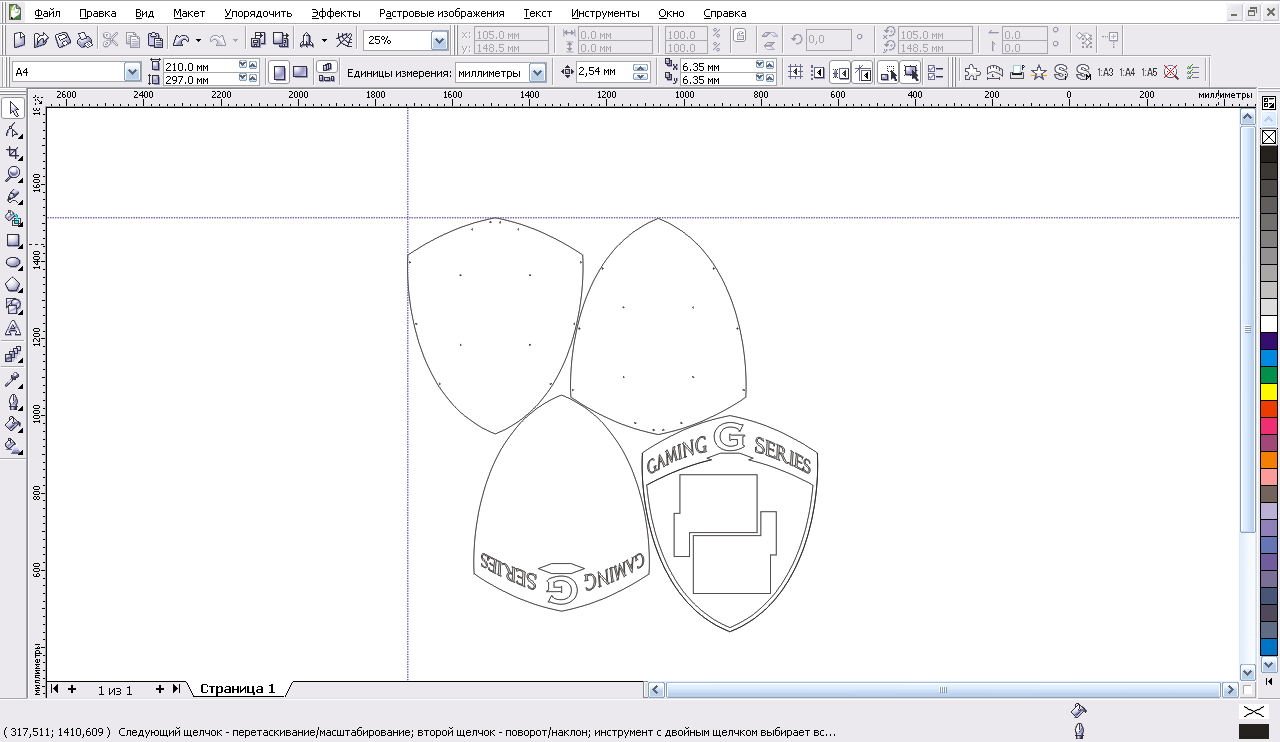

Следующим мы вычертили щит. Он будет состоять из четырёх отдельных деталей.

MSI Dragon custom case

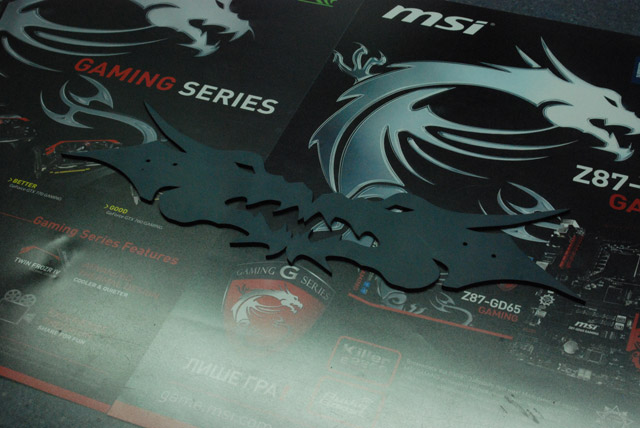

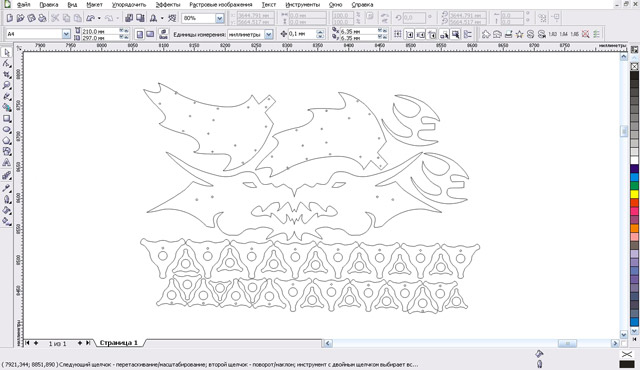

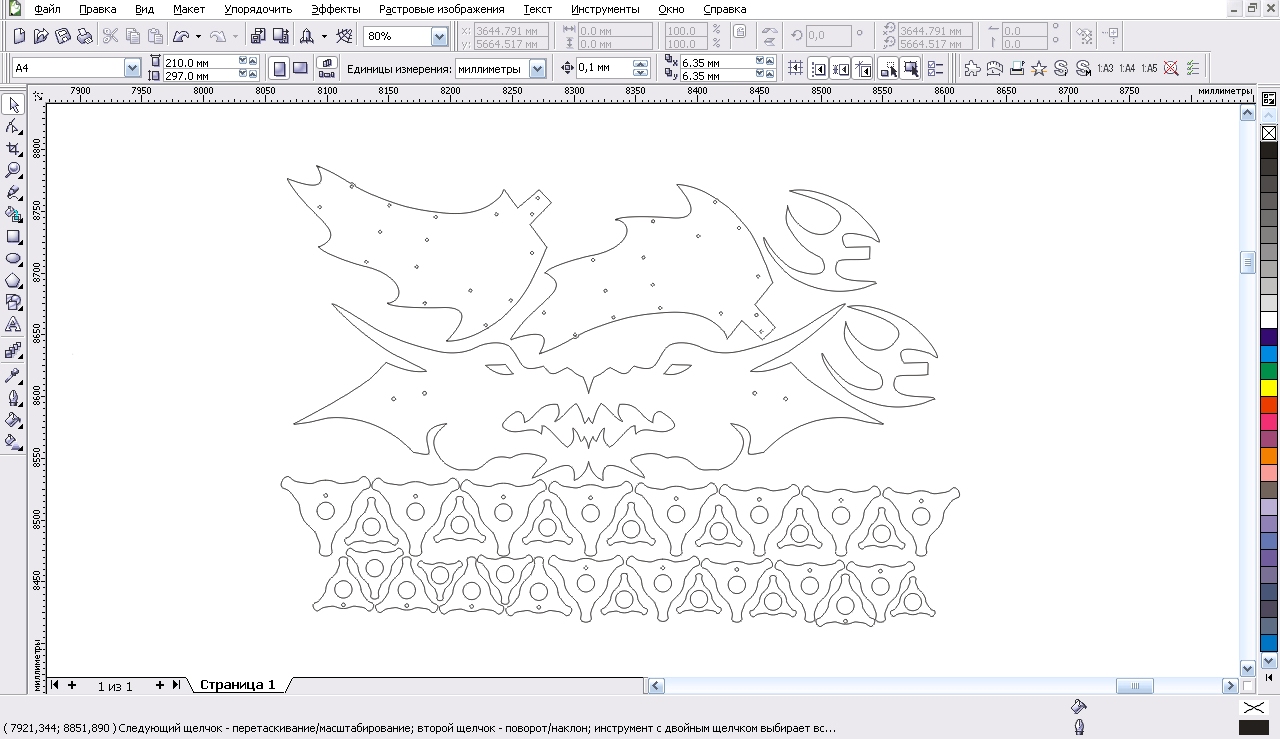

Голова дракона и крылья, я думаю, хорошо узнаваемы, а ворох мелких деталей — это будущие позвонки для хвоста.

MSI Dragon custom case

Голова у нас по плану должна быть объёмной. Но, выклеивать её из плоских частей мы не будем — так мы не получим желаемый результат и необходимую «лёгкость» конструкции. Поэтому мы выполним сложную гибку головы из цельного куска.

MSI Dragon custom case

MSI Dragon custom case

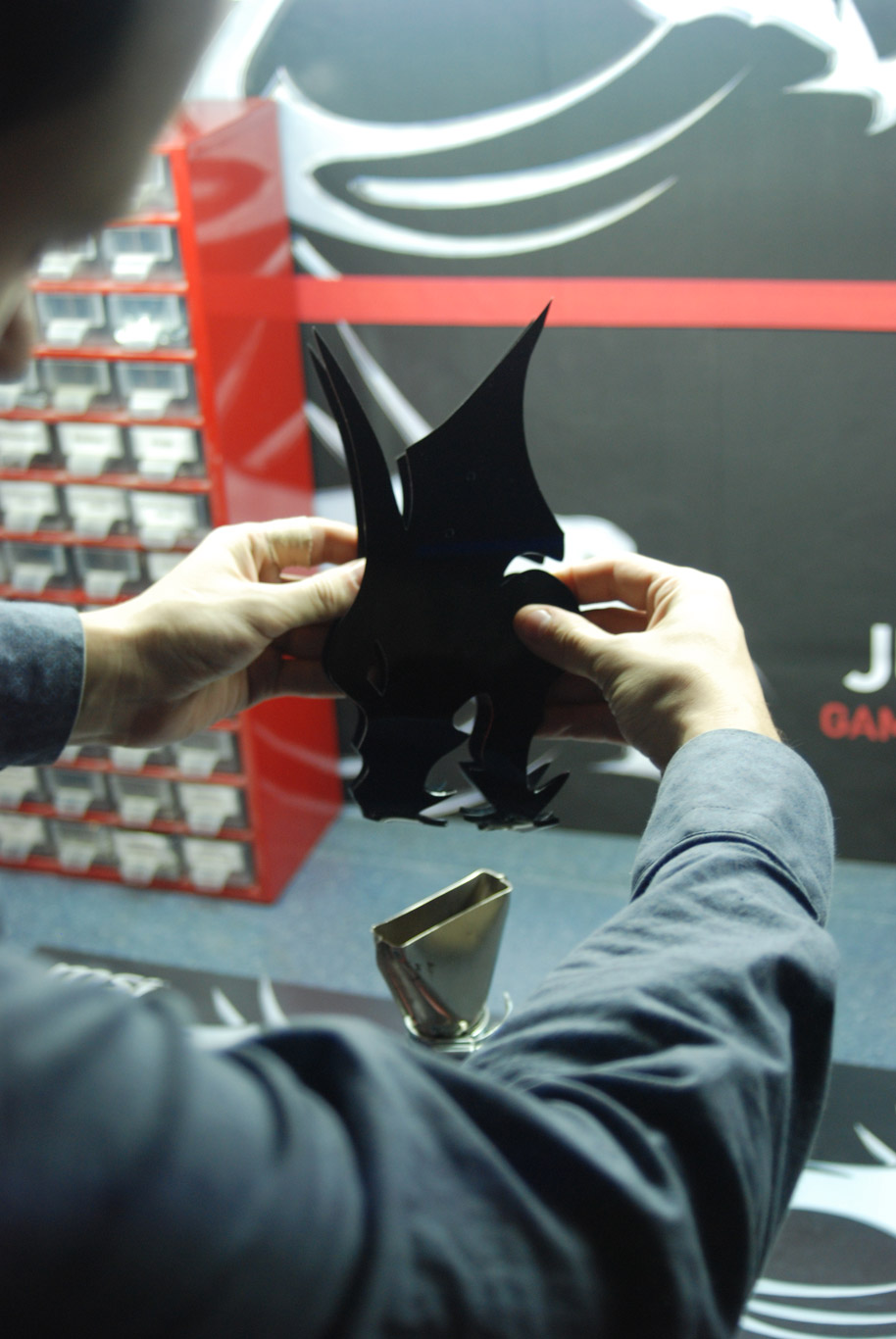

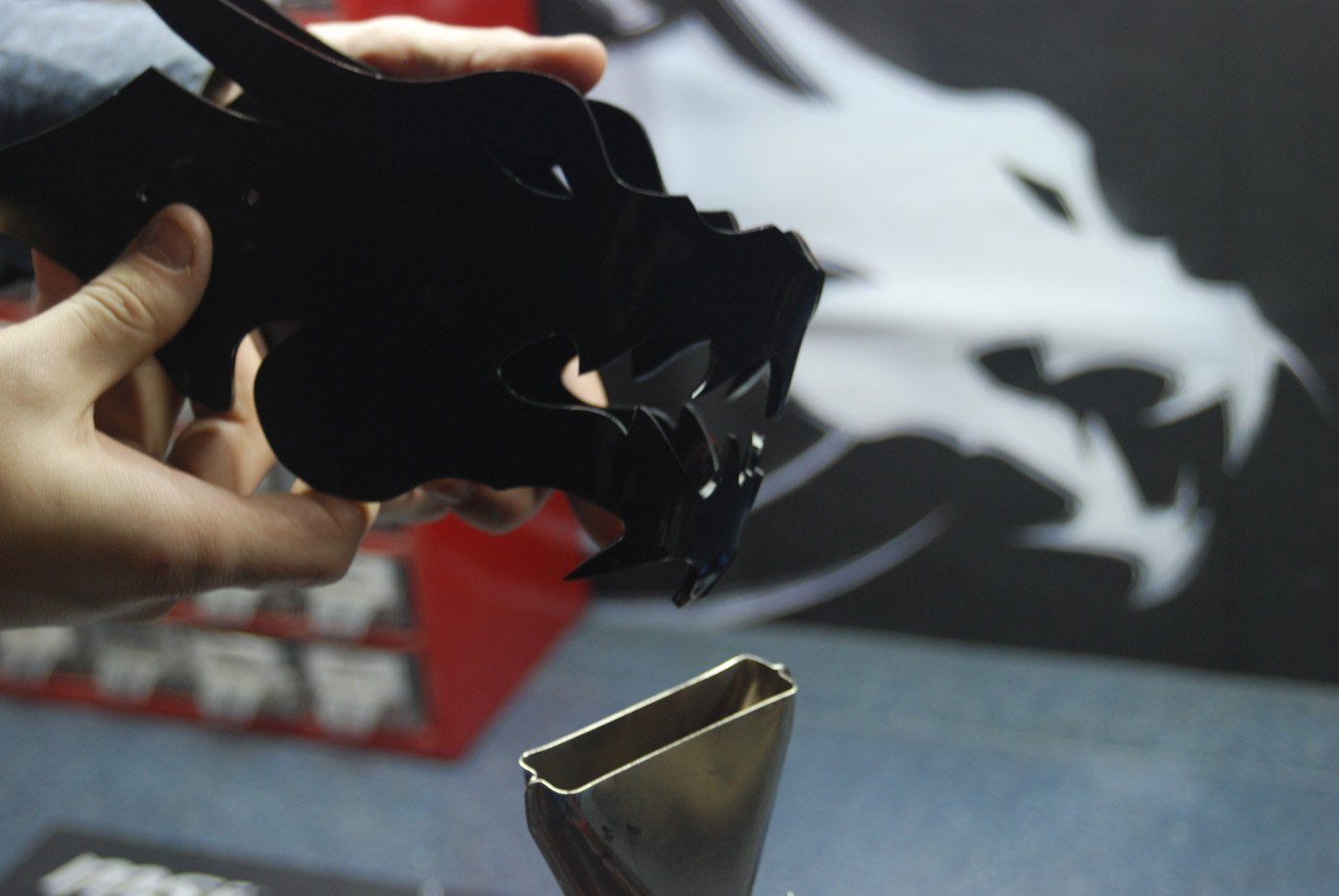

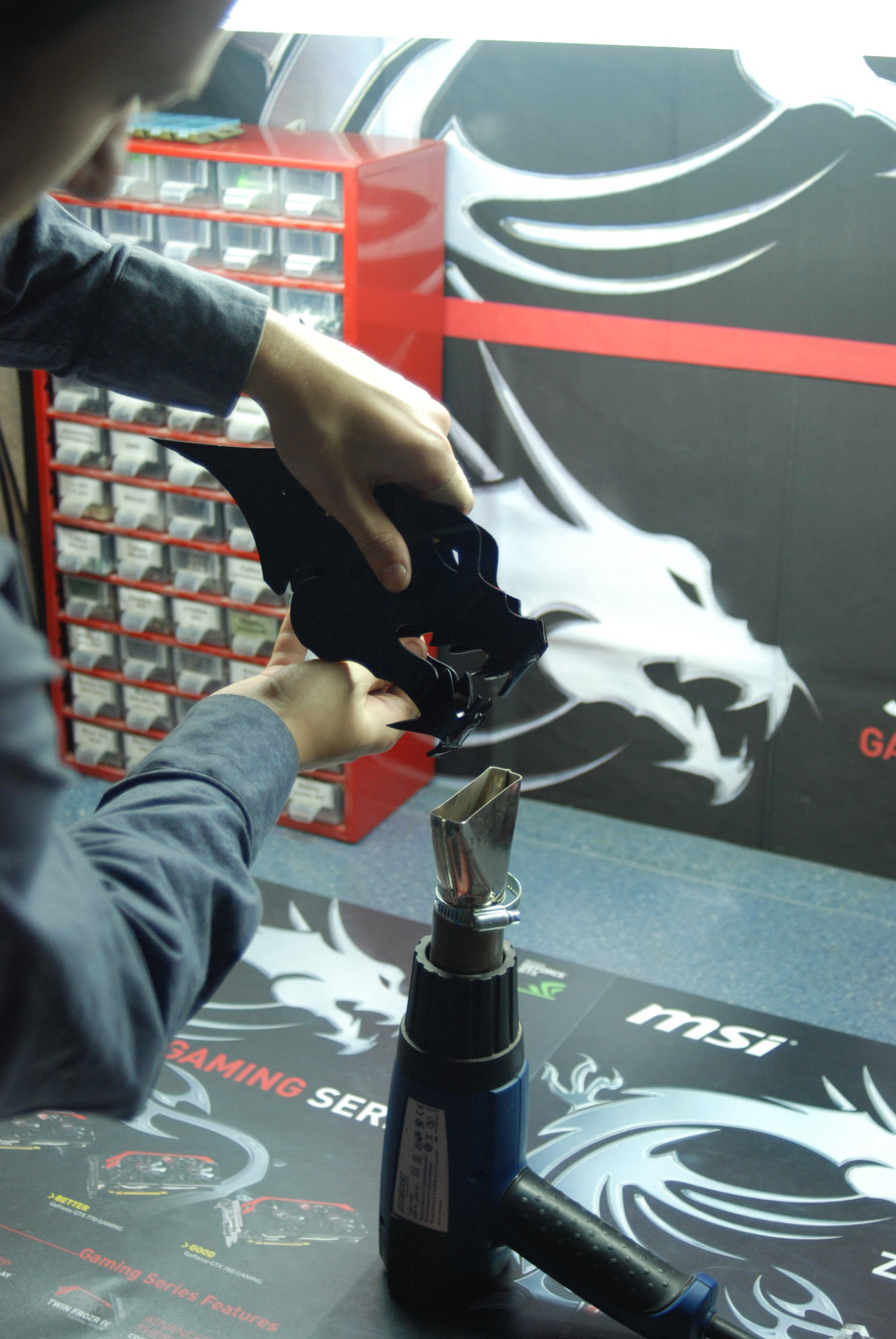

Погнуть акрил можно было и в печи, но удобнее и нагляднее это можно сделать при помощи термофена.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

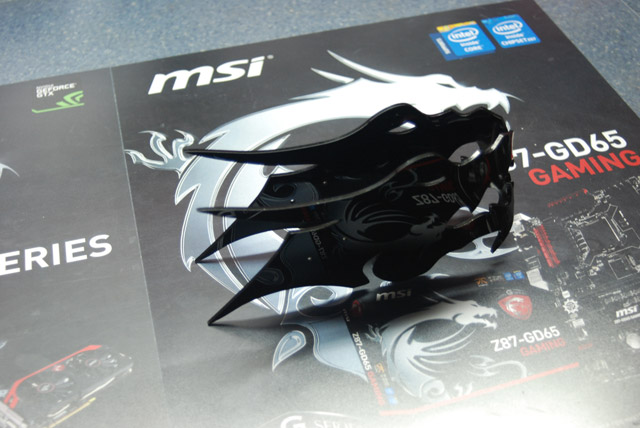

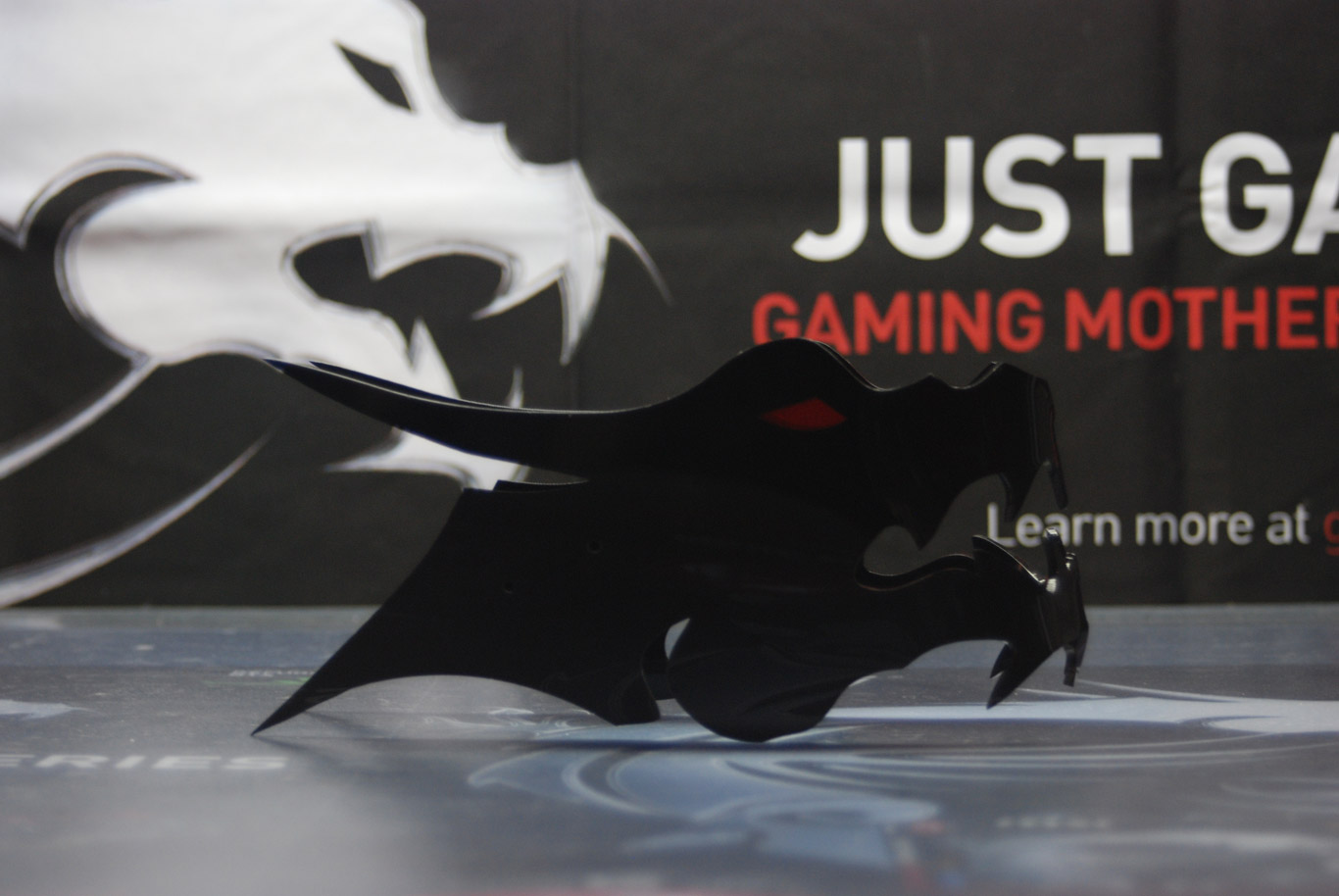

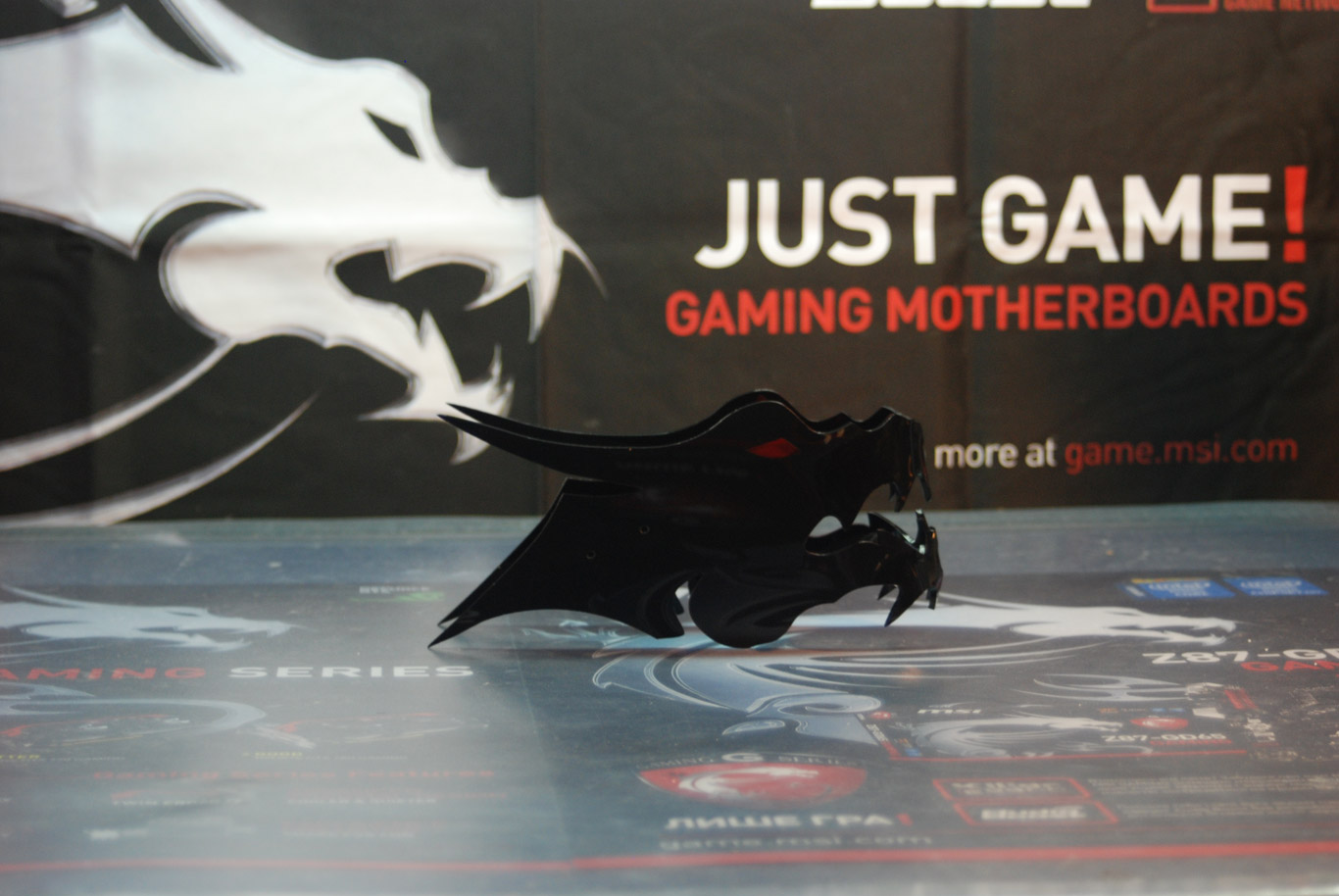

На следующих фото видно, что голова уже приобрела необходимую нам форму. Для наглядности роль глаз на фото выполняет полупрозрачная виниловая плёнка-витражка. Выглядит отлично — можно делать глаза!

MSI Dragon custom case

MSI Dragon custom case

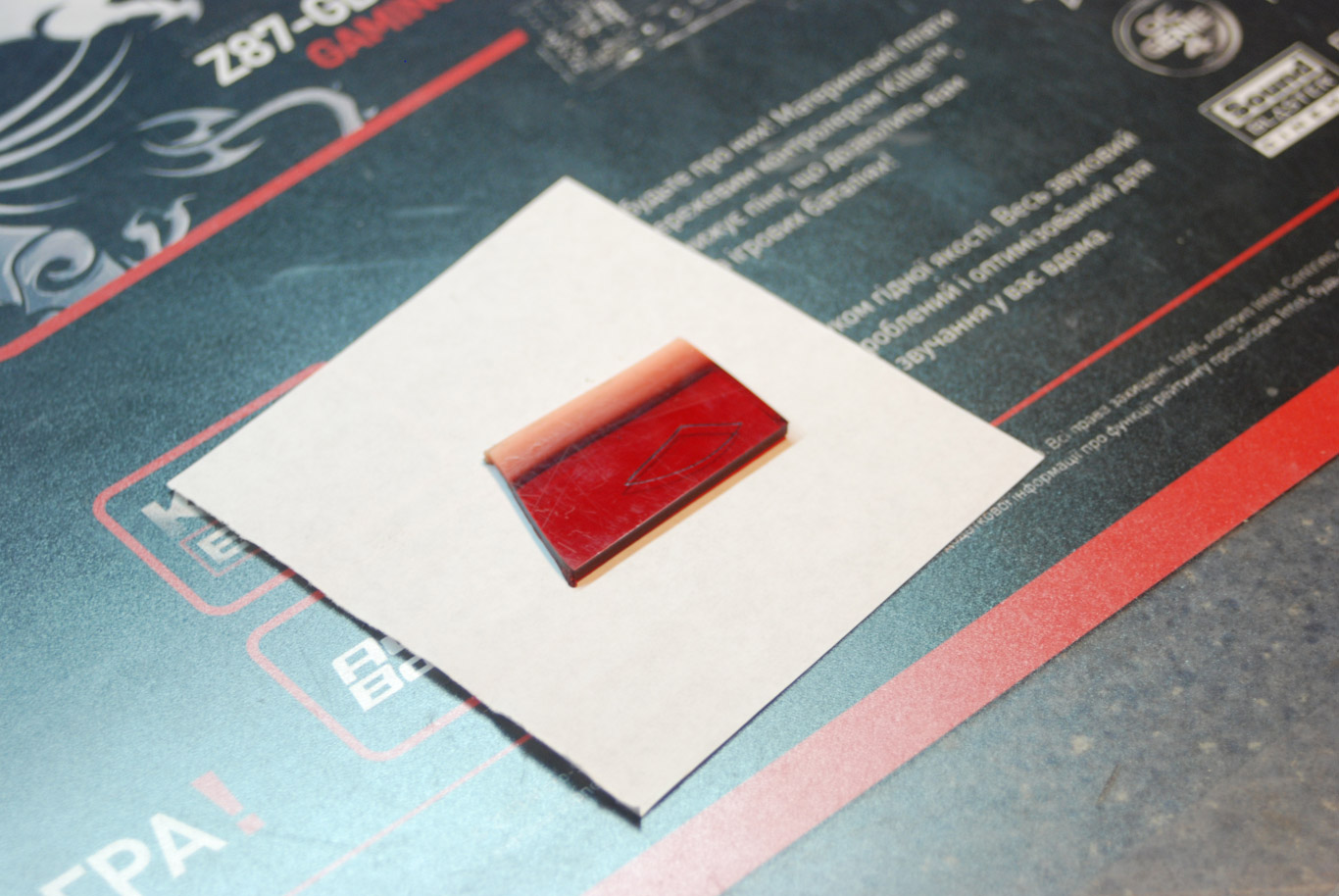

Для изготовления глаза нам понадобится небольшой обрезок красного полупрозрачного акрила, на который при помощи маркера переносим контур глаза.

MSI Dragon custom case

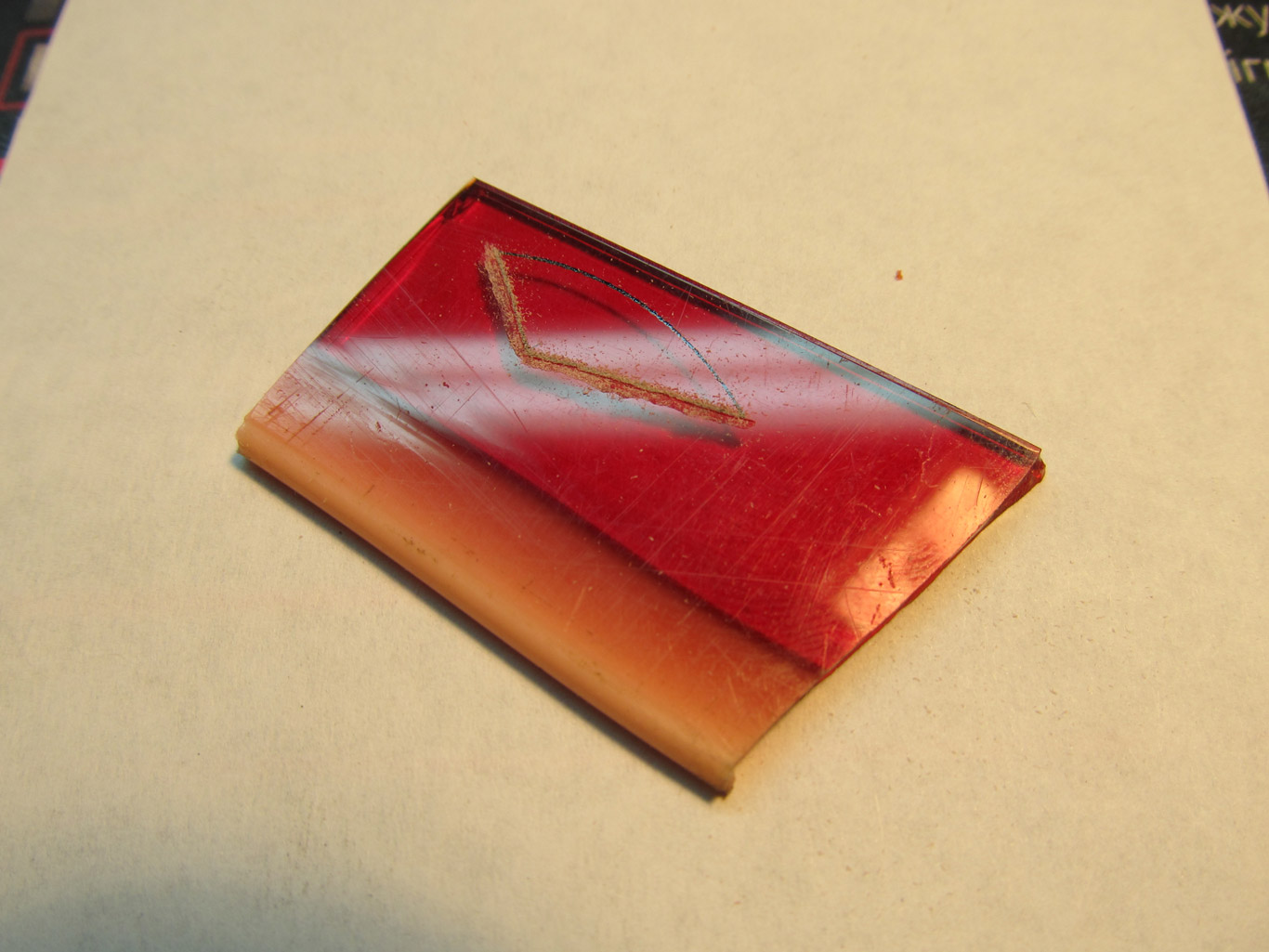

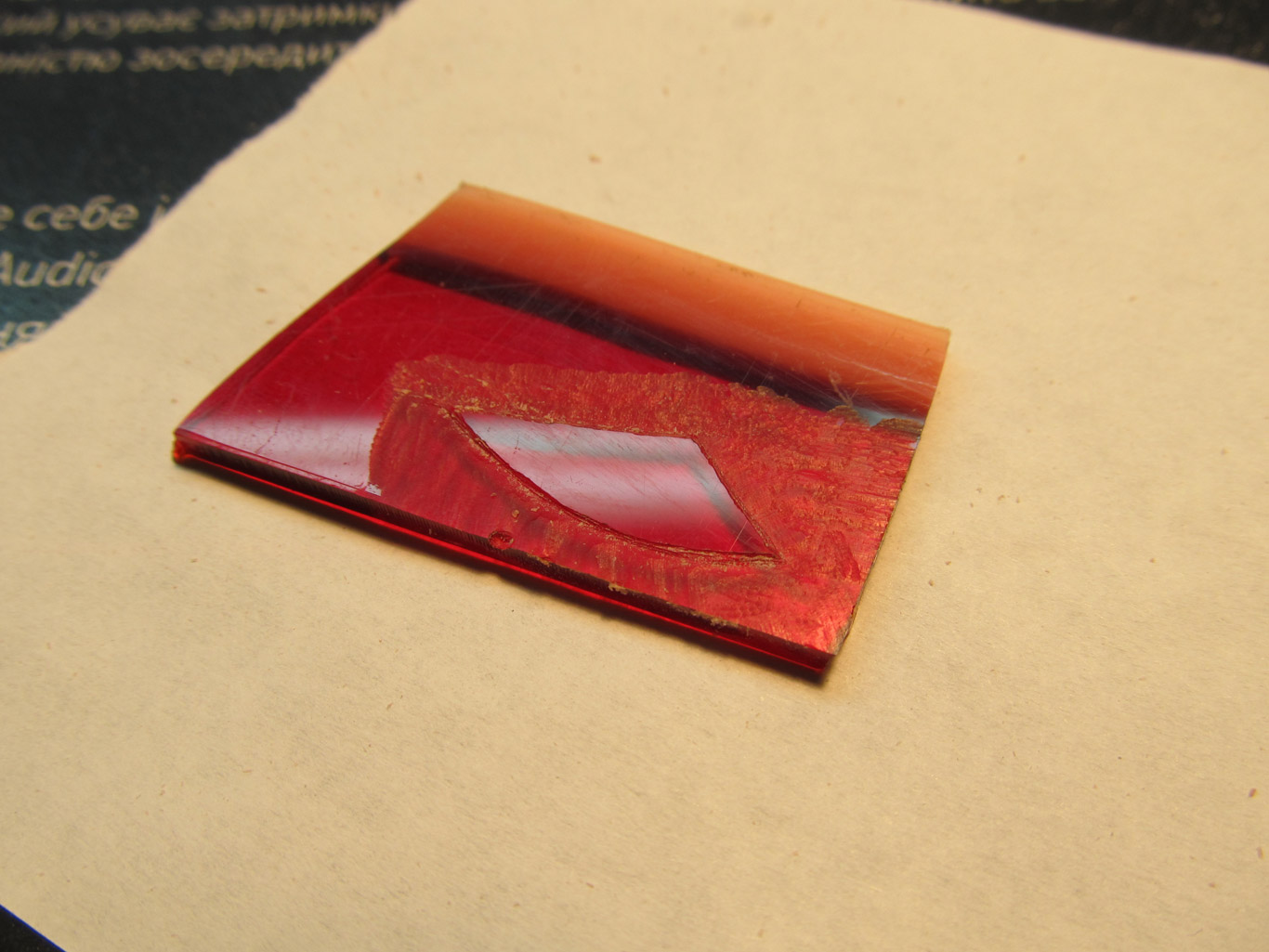

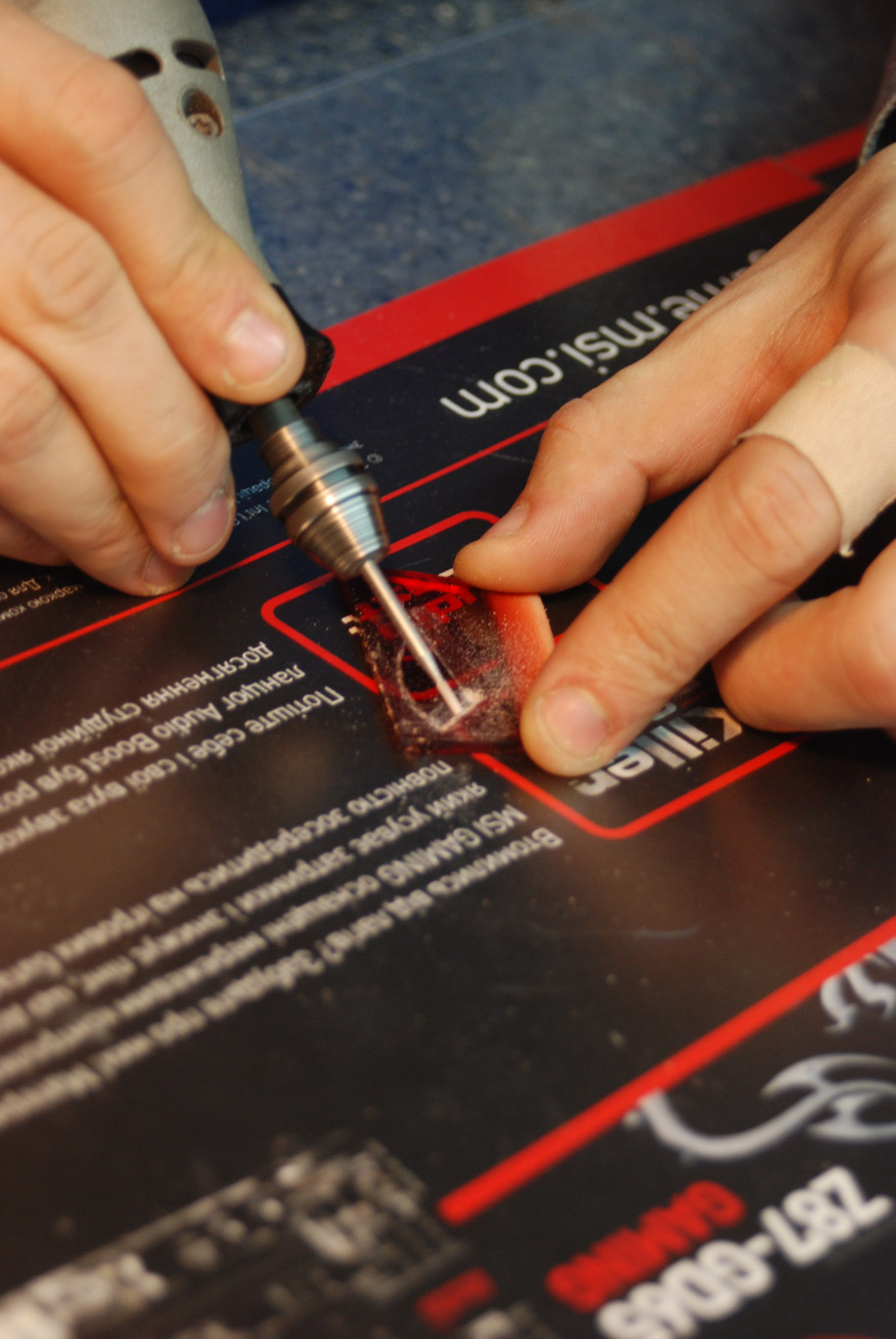

Моддинг не моддинг без одного инструмента. На «сцену» выходит дремель. По намеченному контуру мы проходим гравировальной насадкой, чтобы разметить нашу заготовку.

MSI Dragon custom case

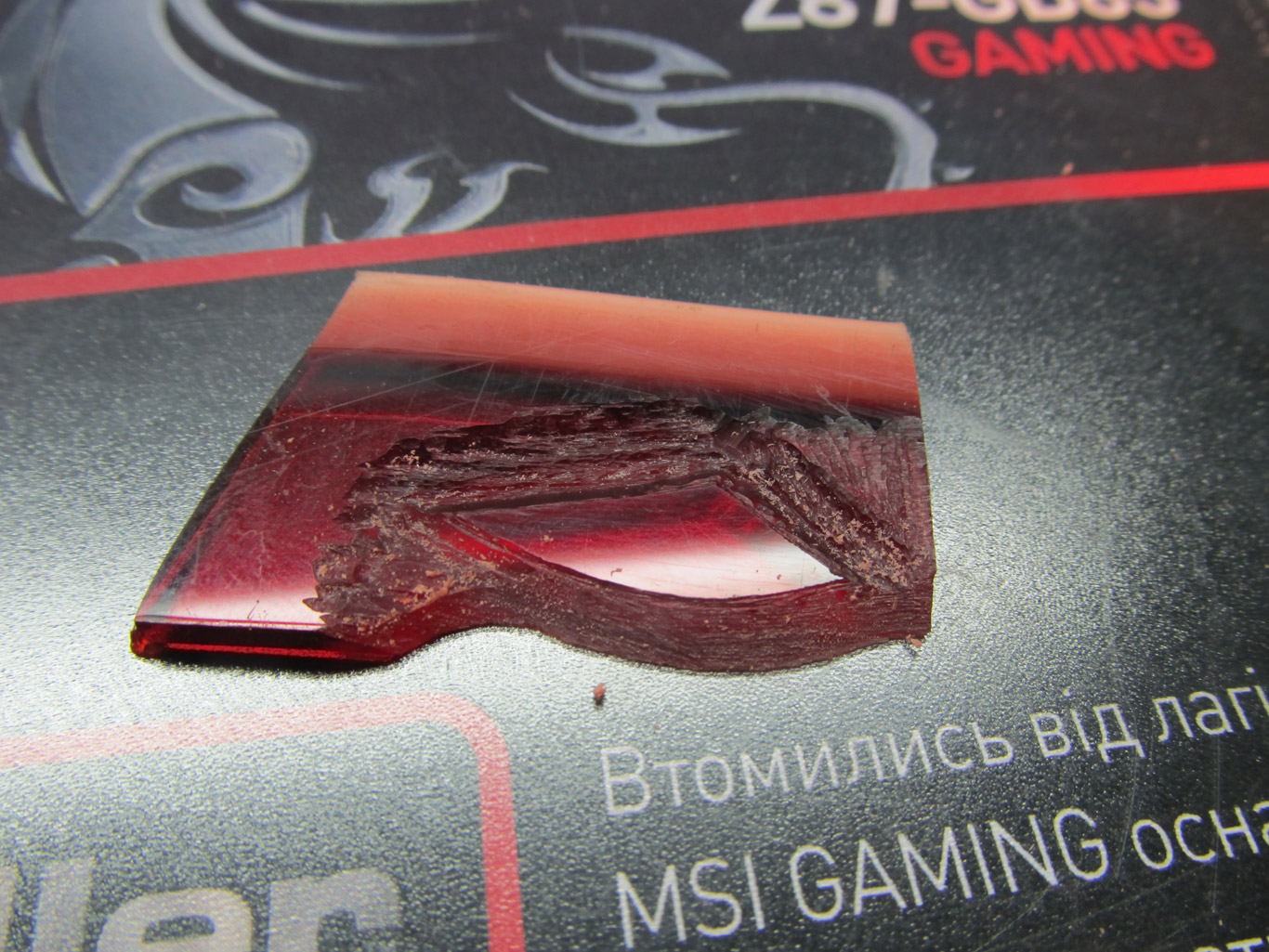

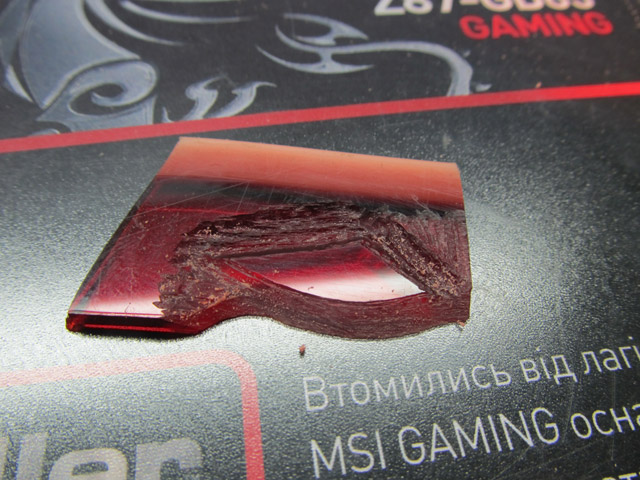

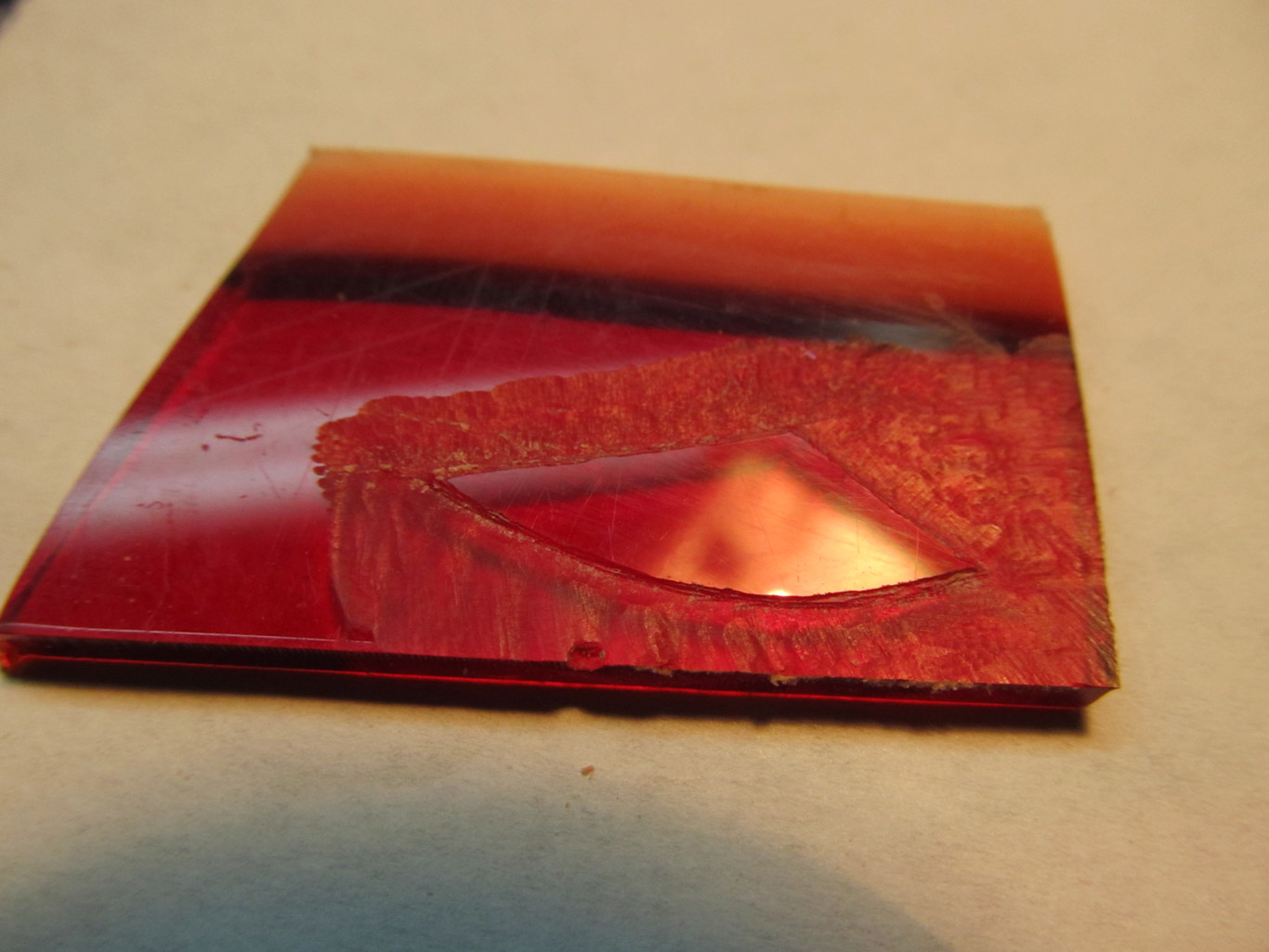

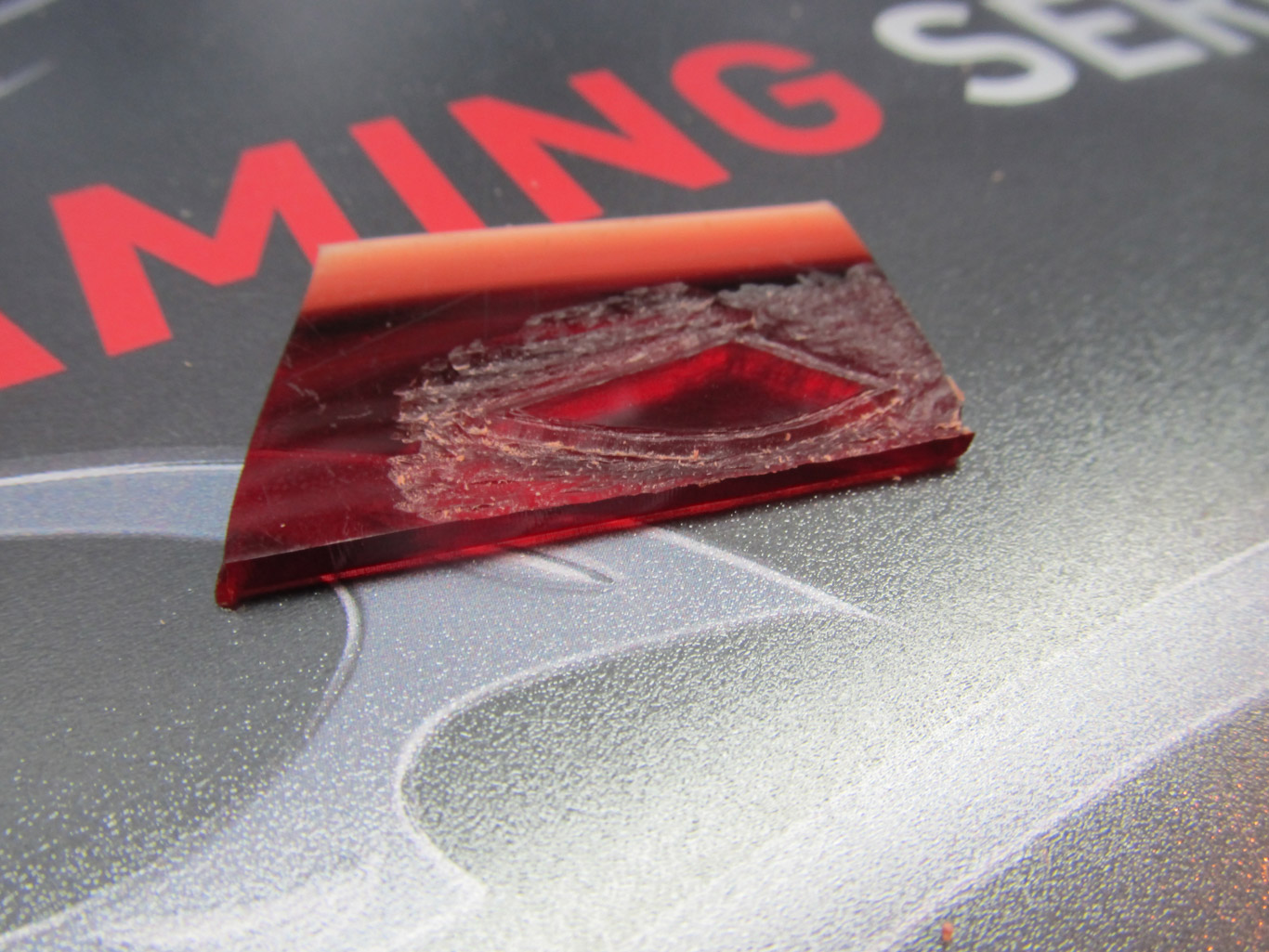

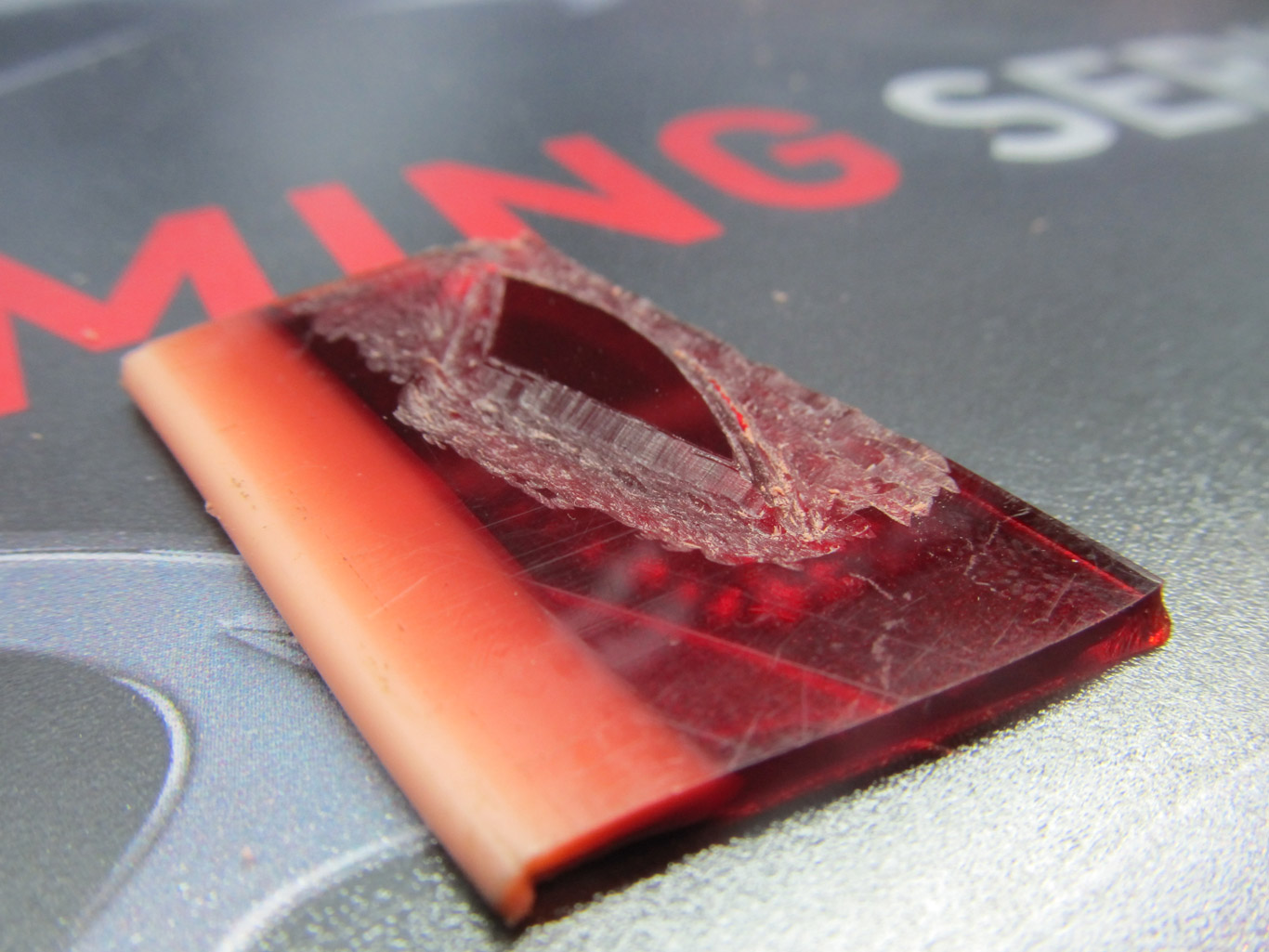

Далее последовательно, шаг за шагом стачиваем лишний материал вокруг размеченной ранее линии.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

Все работы выполняются при помощи высокоточного инструмента Dremel 400 digital и прямых рук.

MSI Dragon custom case

MSI Dragon custom case

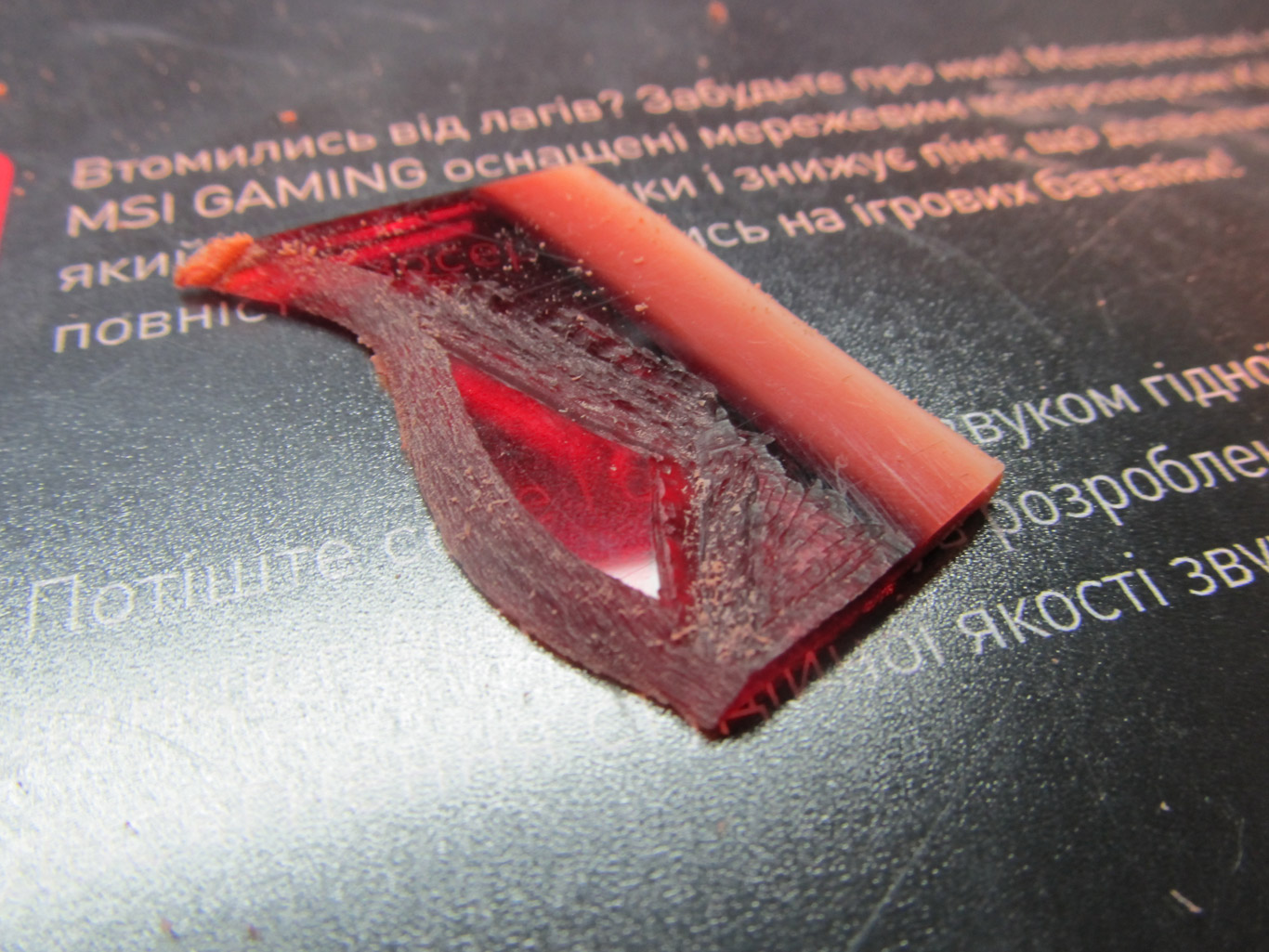

Деталь постепенно скругляем, придаём необходимую форму.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

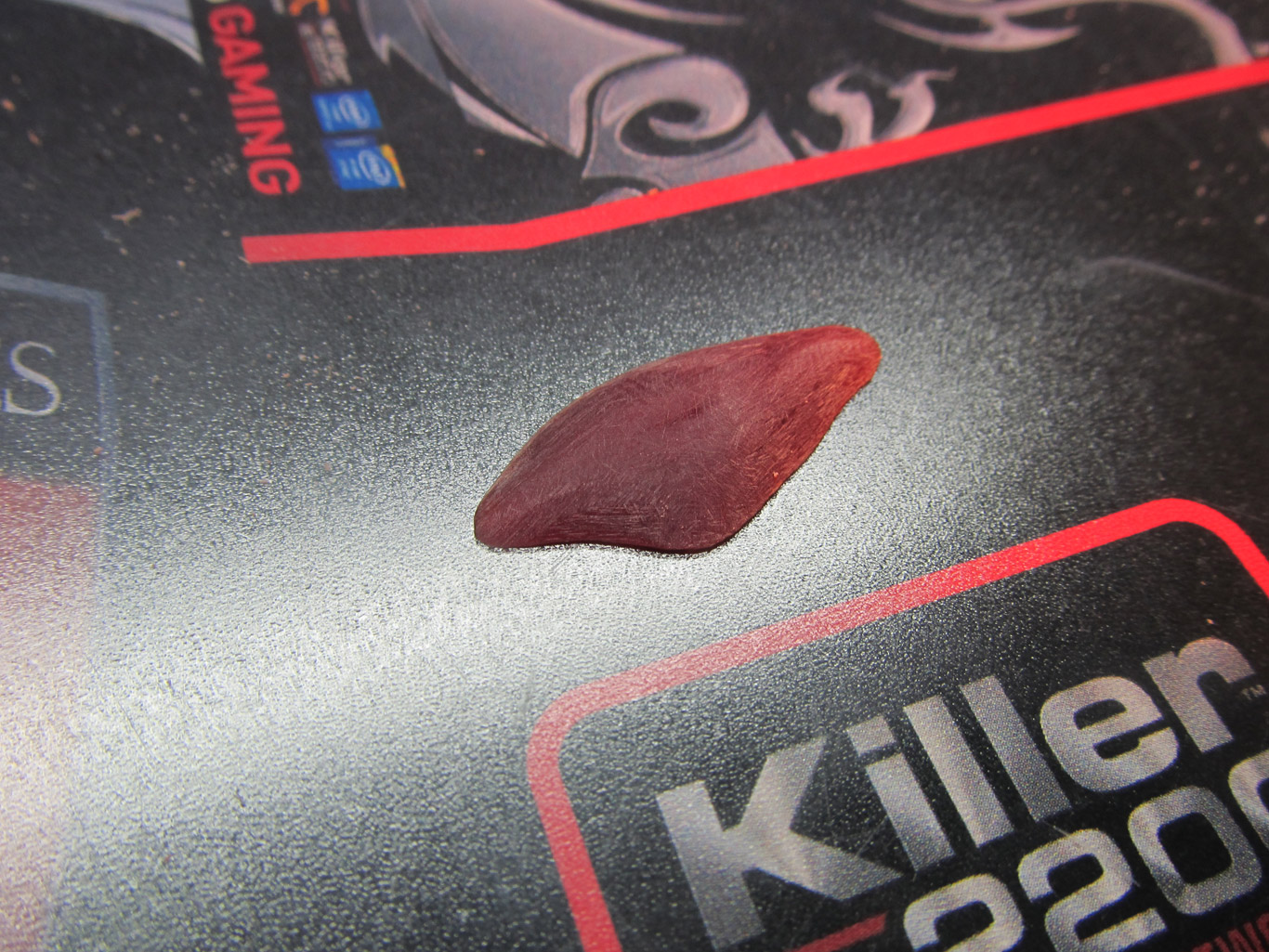

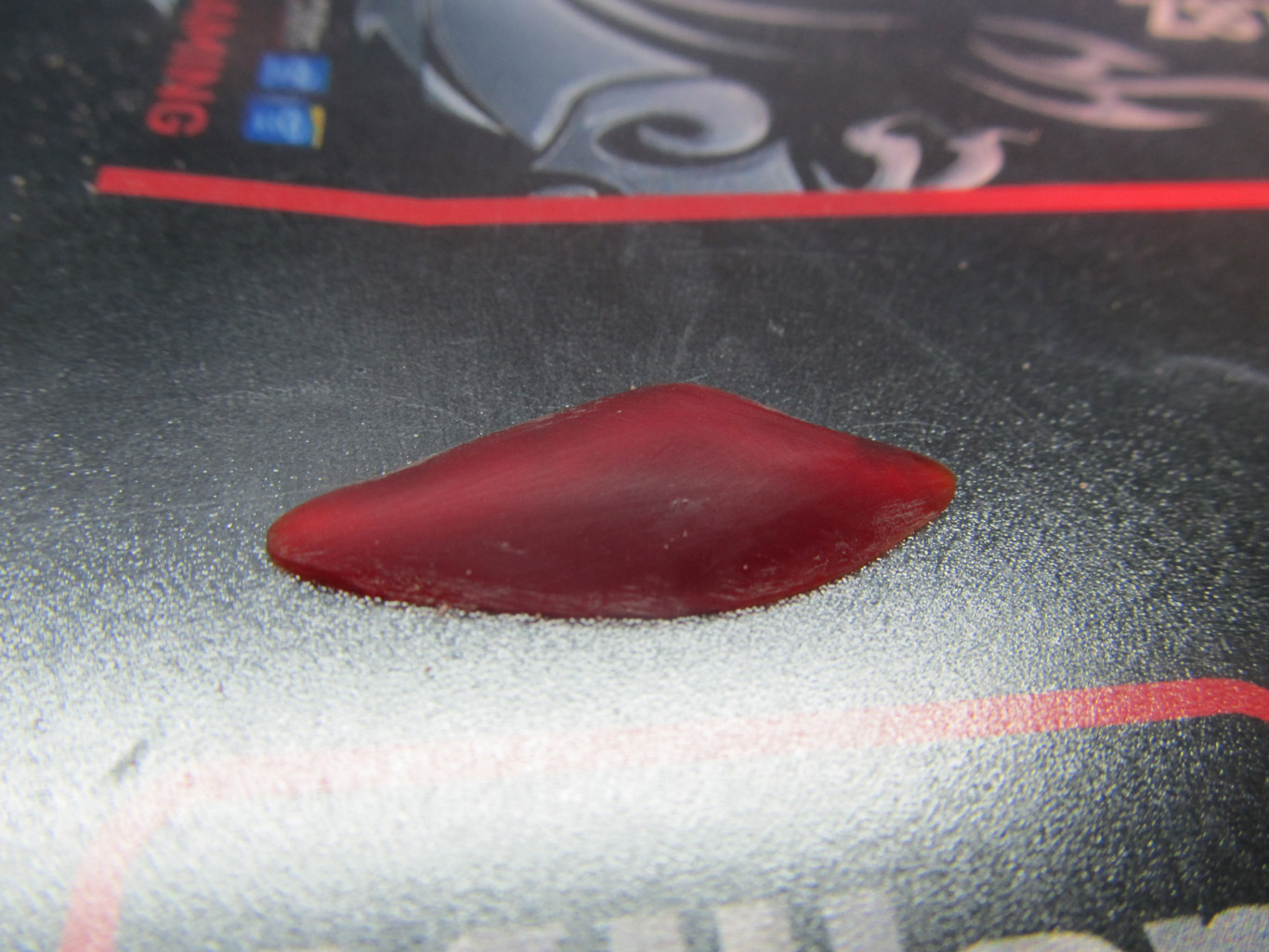

Когда заготовка обрела нужную форму, работа с дремелем заканчивается. Далее наступает самый кропотливый и долгий процесс — шлифовка и полировка. Для шлифовки последовательно используется наждачная бумага с номерами 320, 350, 400, 500, 600, 800, 1000, 1500, 2000. Шлифовка выполняется вручную.

MSI Dragon custom case

MSI Dragon custom case

После завершения шлифовки всё ещё заметны небольшие царапинки и общая «замыленность», их мы уберём полировкой. Она выполняется войлочным диском вручную с применением полировальной пасты.

MSI Dragon custom case

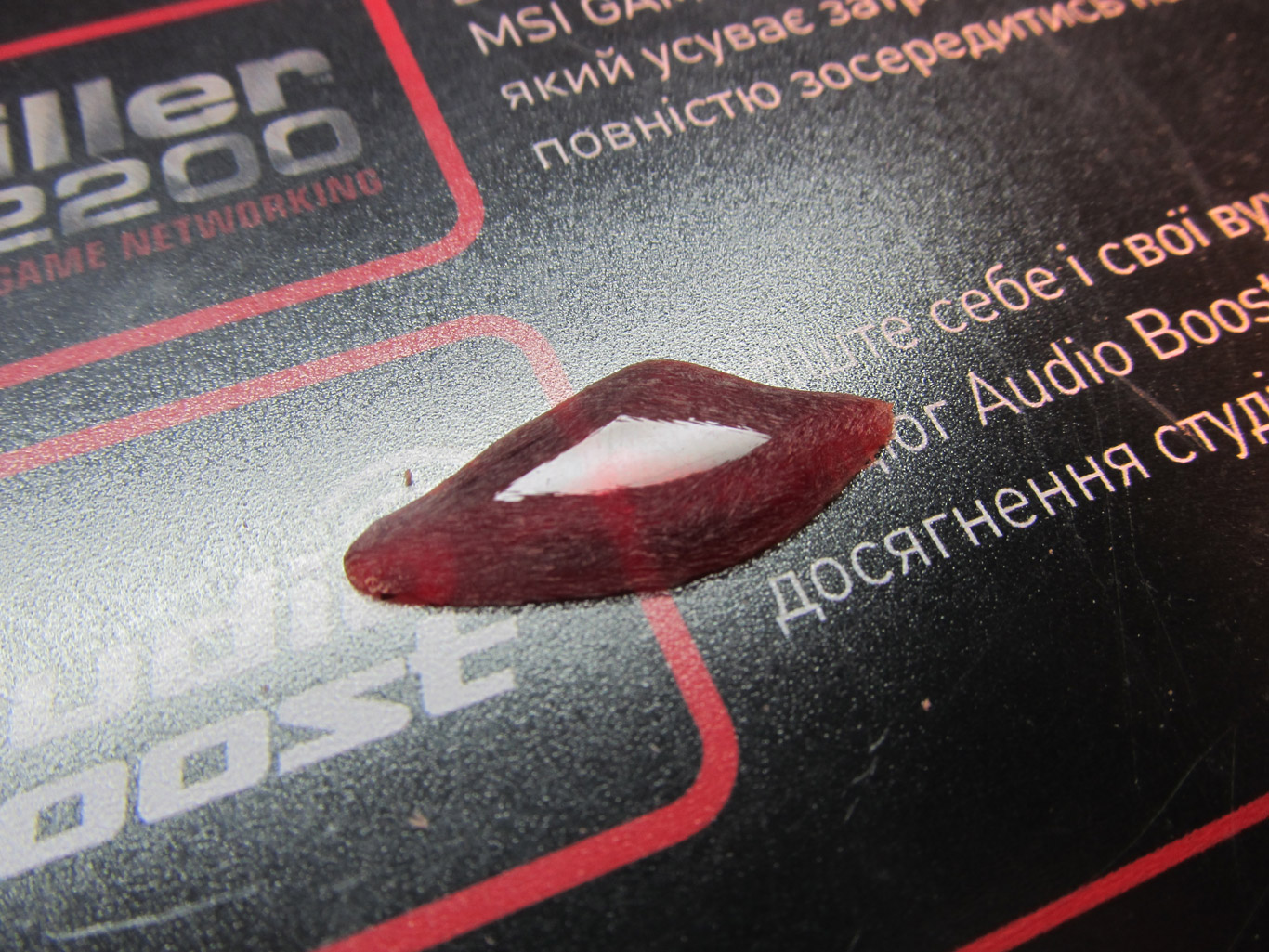

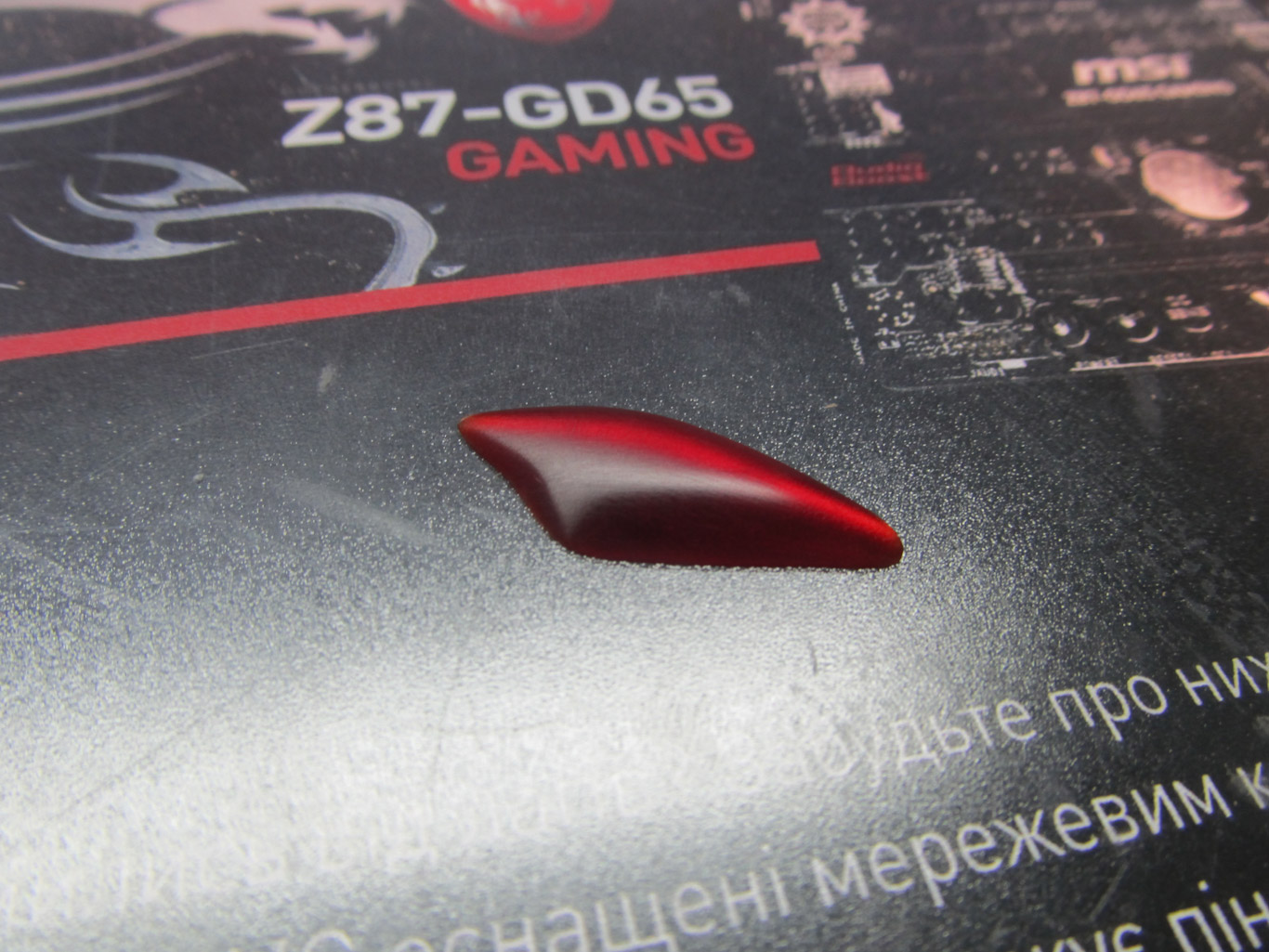

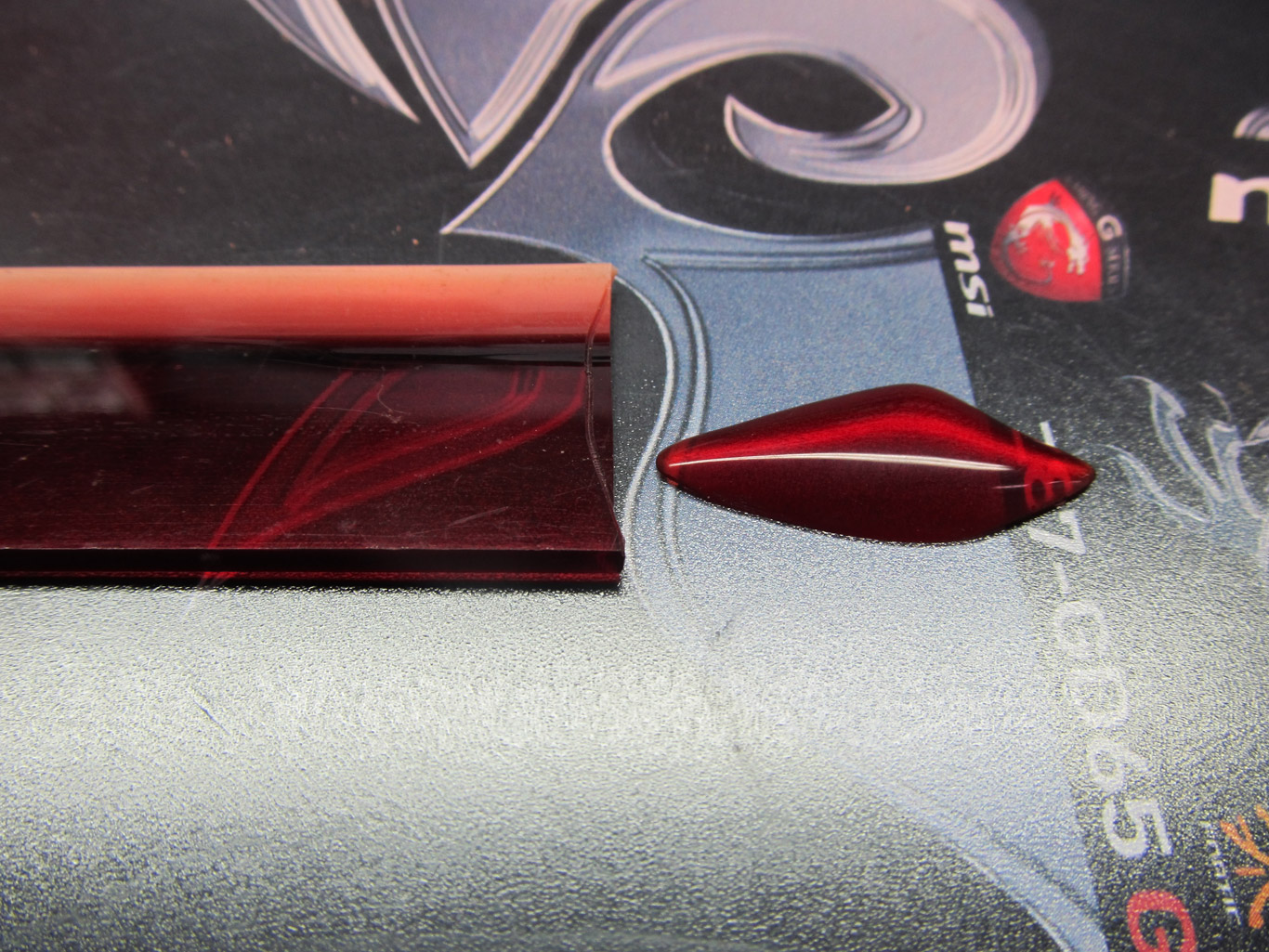

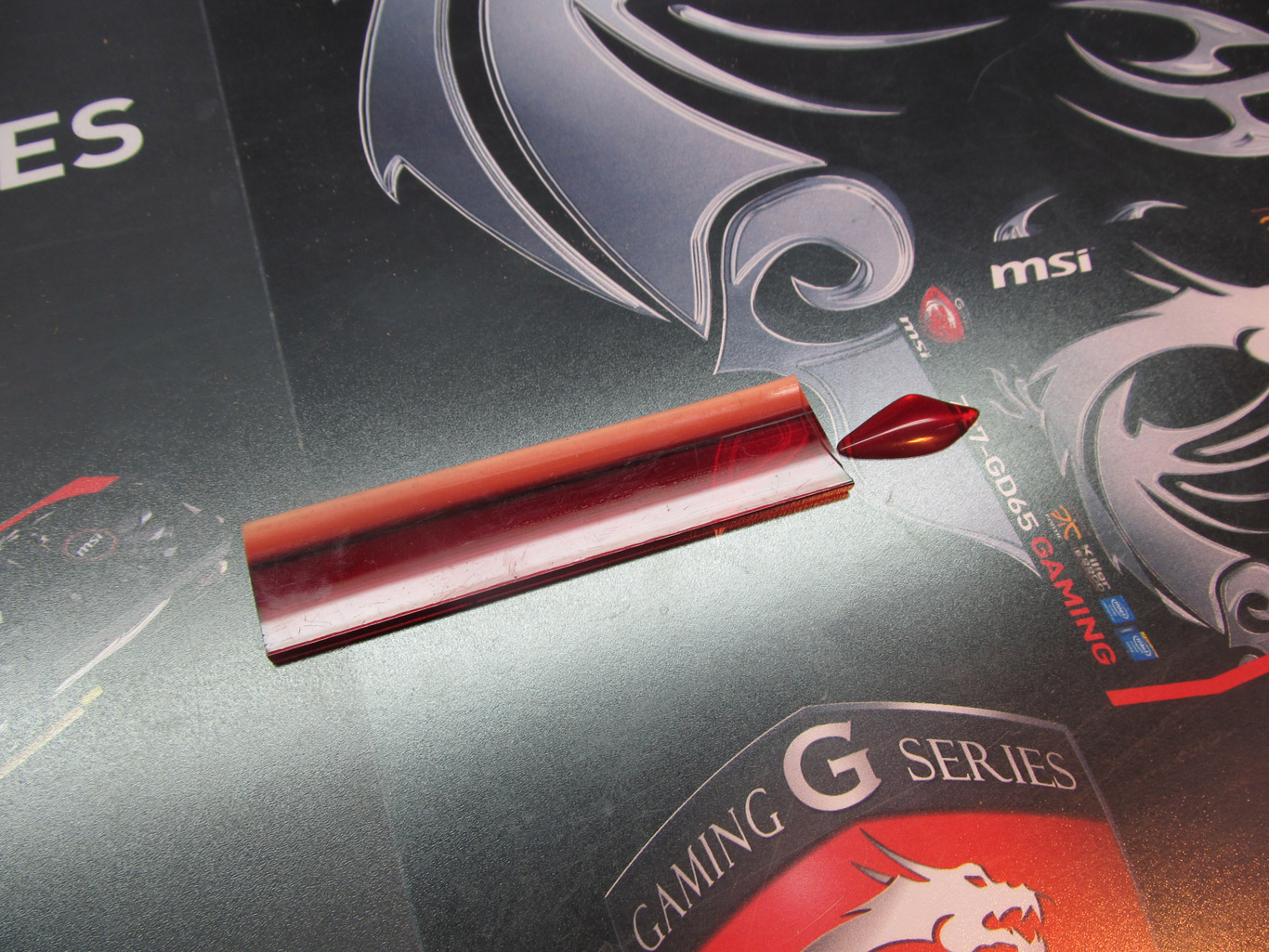

После двух часов работы над глазом мы получаем качественную, уникальную деталь. На фото наглядно показан вид заготовки до и после.

MSI Dragon custom case

MSI Dragon custom case

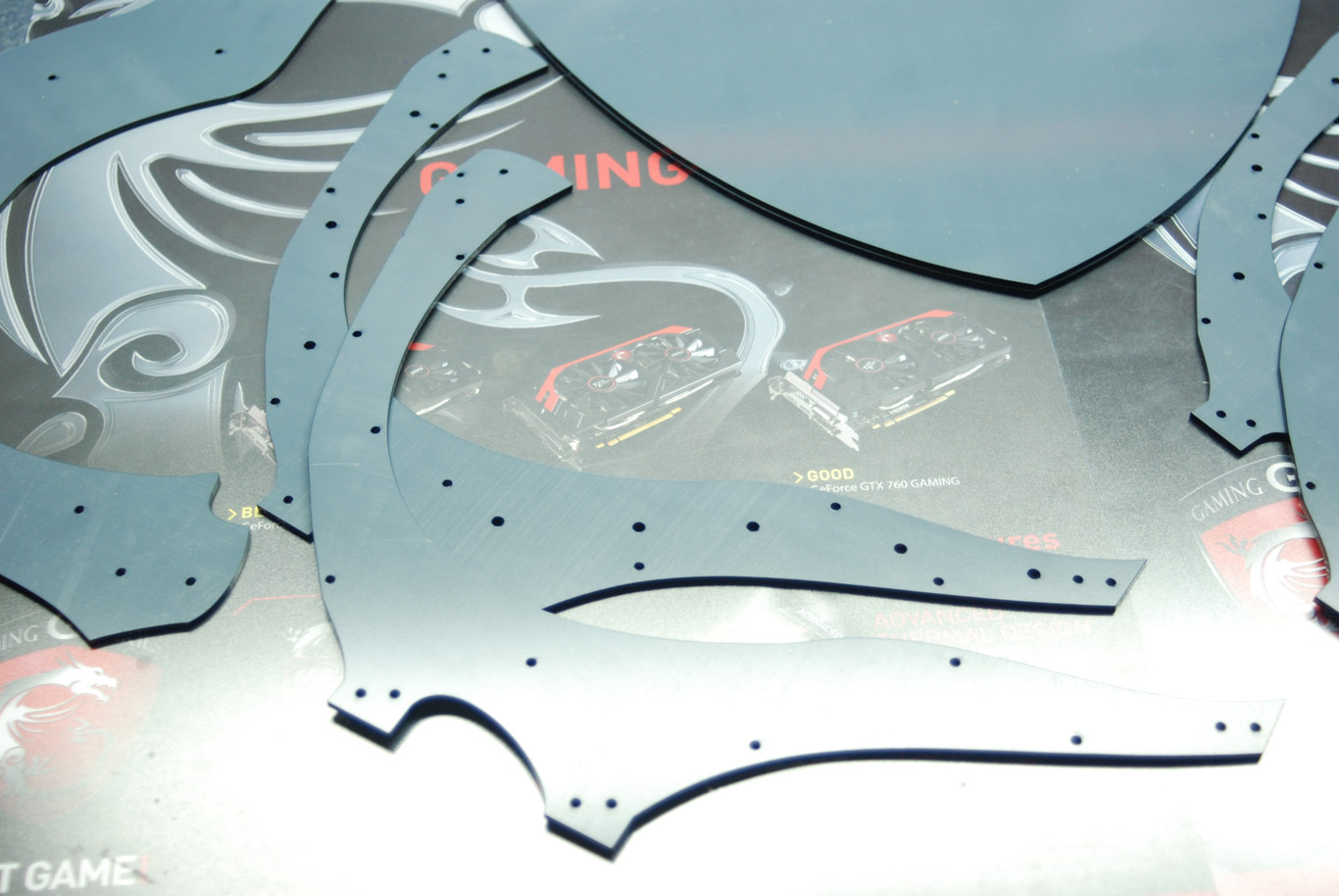

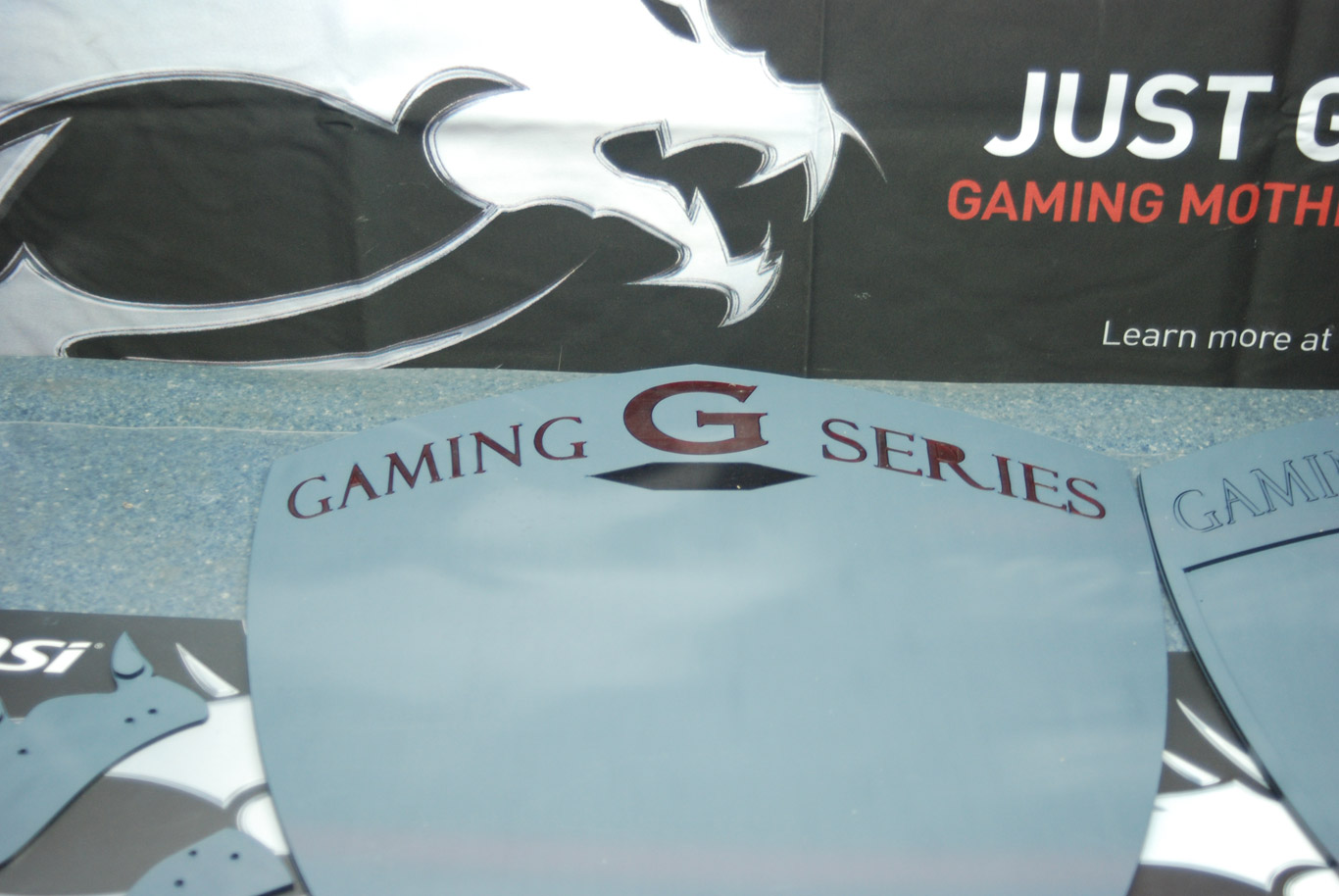

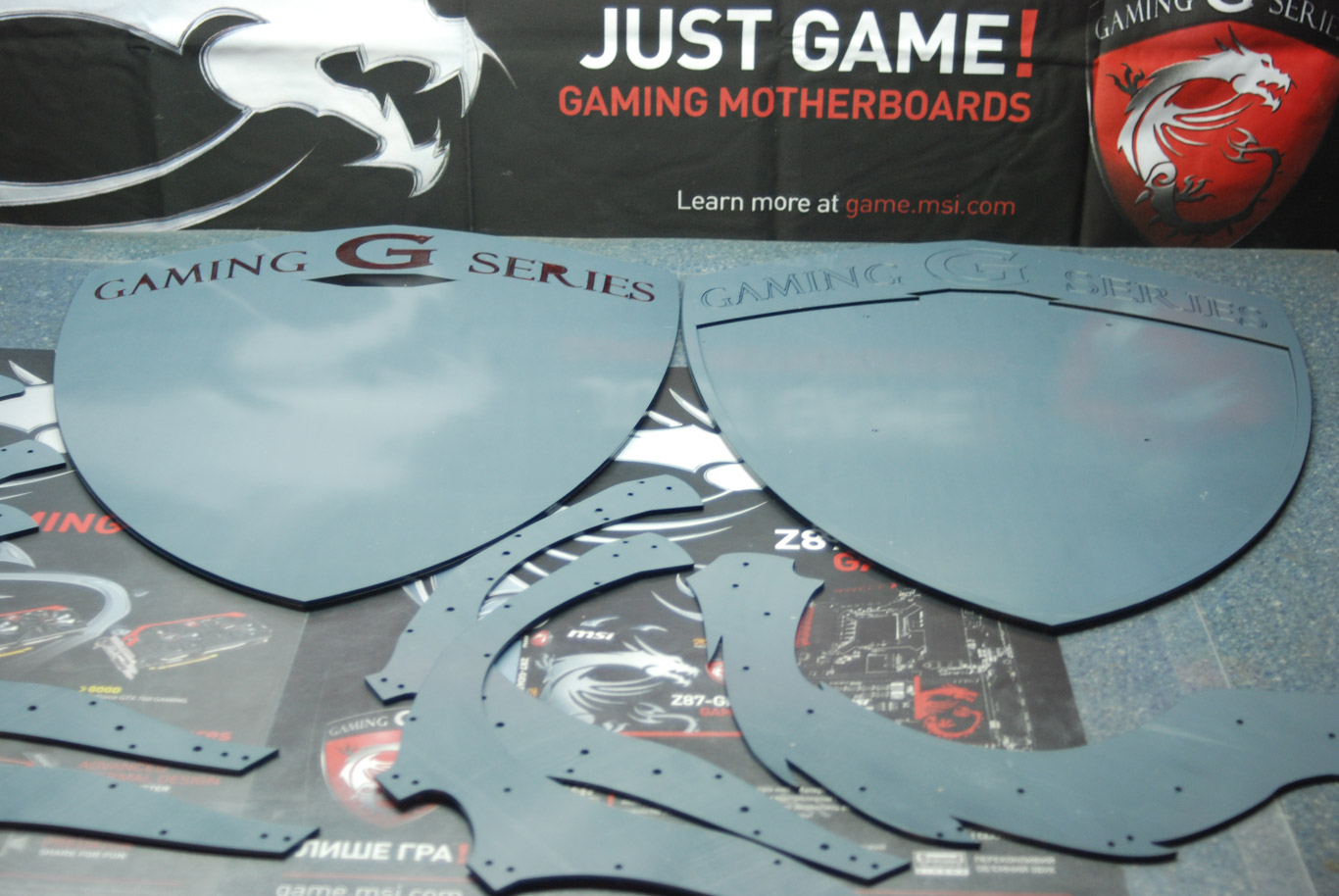

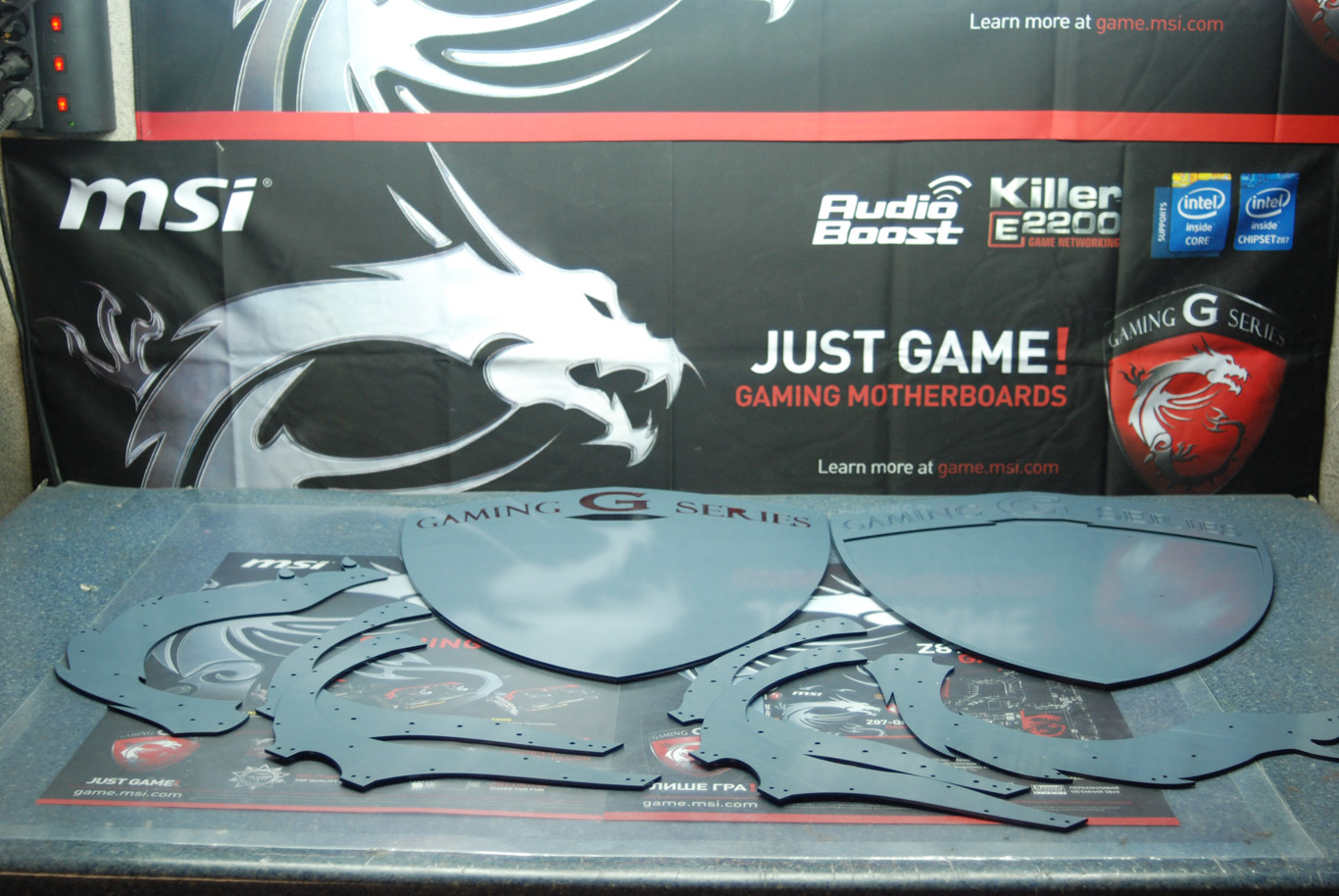

Самое время заняться остальными деталями. Мы вырезали каркас дракона и детали щита. Материал изготовления — 3-мм черный акрил.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

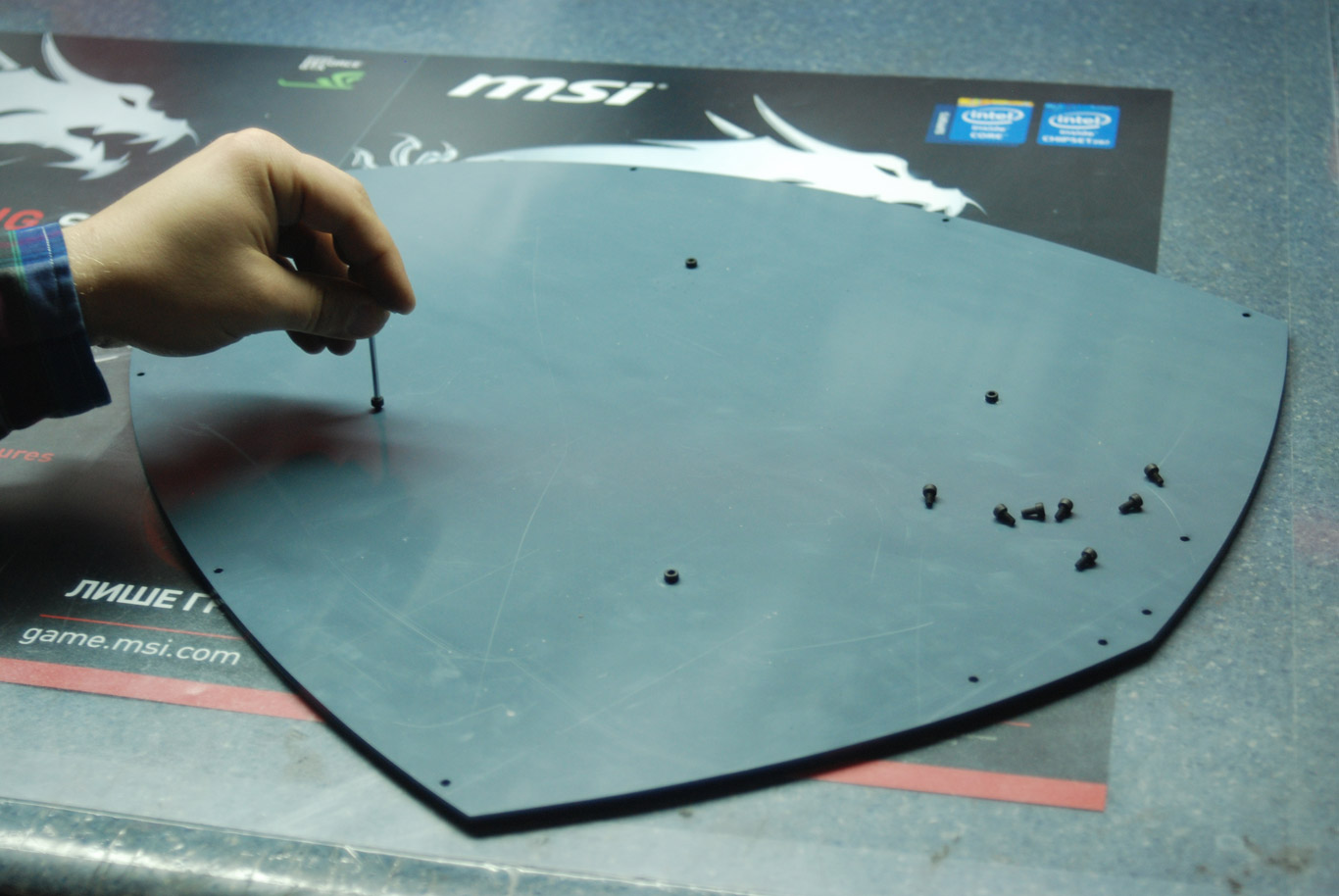

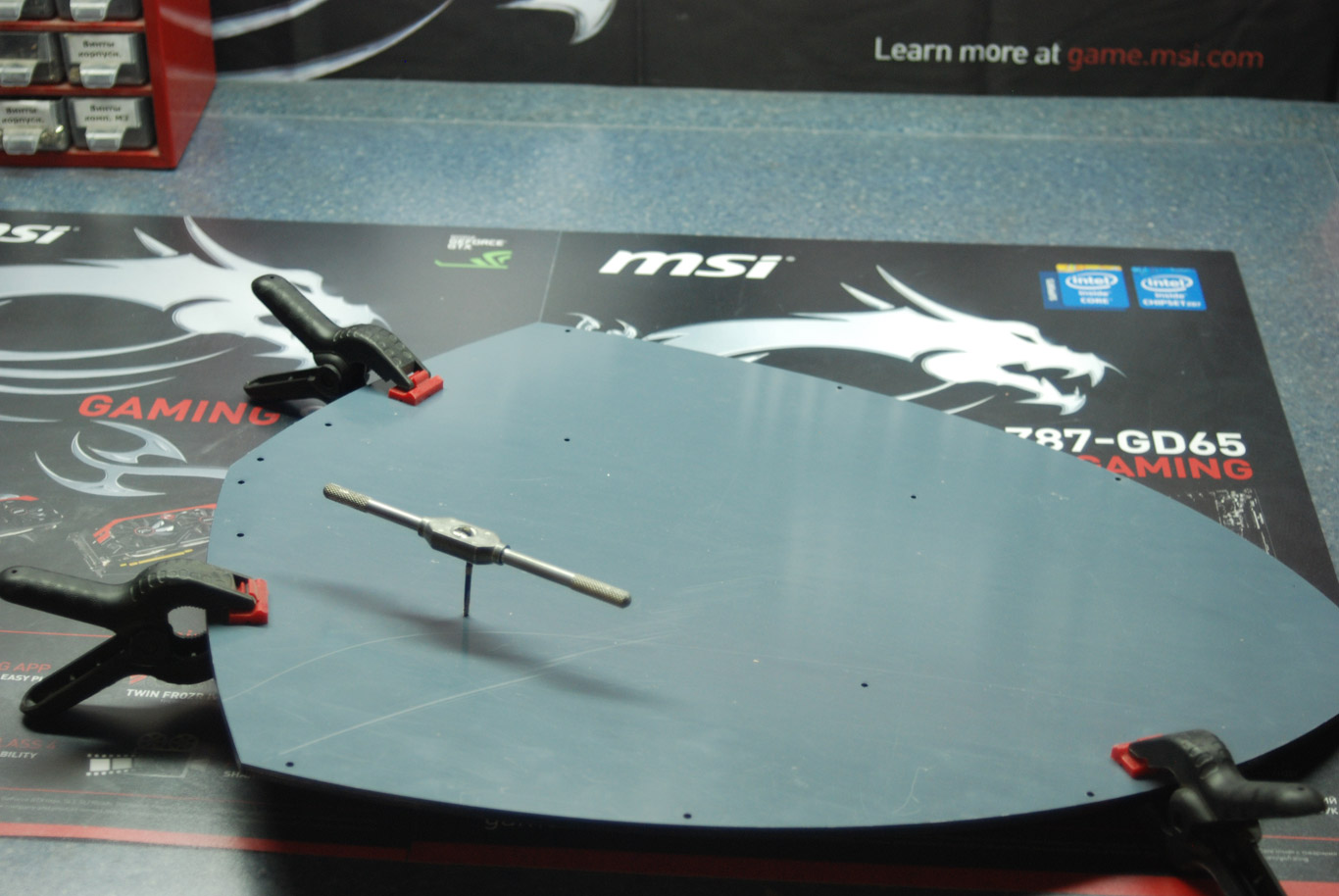

Приступаем к предварительной сборке щита. Нарезаем резьбу в отверстиях двух нижних листов акрила и соединяем их винтами М3х6.

MSI Dragon custom case

MSI Dragon custom case

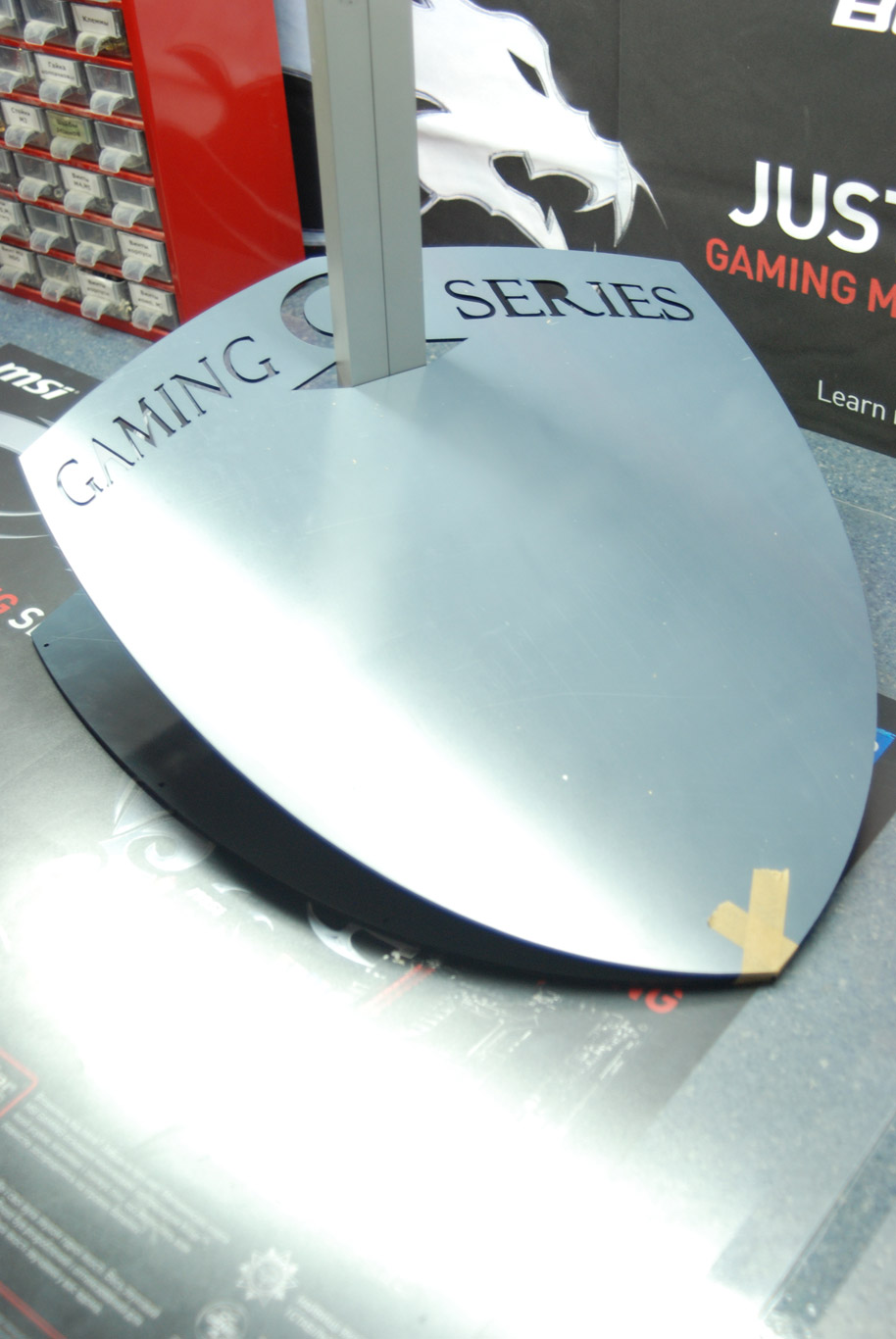

Для наглядности мы чуть подсобрали щит. В специально заготовленное отверстие вставляем заготовку меча. В таком виде уже можно снимать мерки для изготовления боковин и других деталей.

MSI Dragon custom case

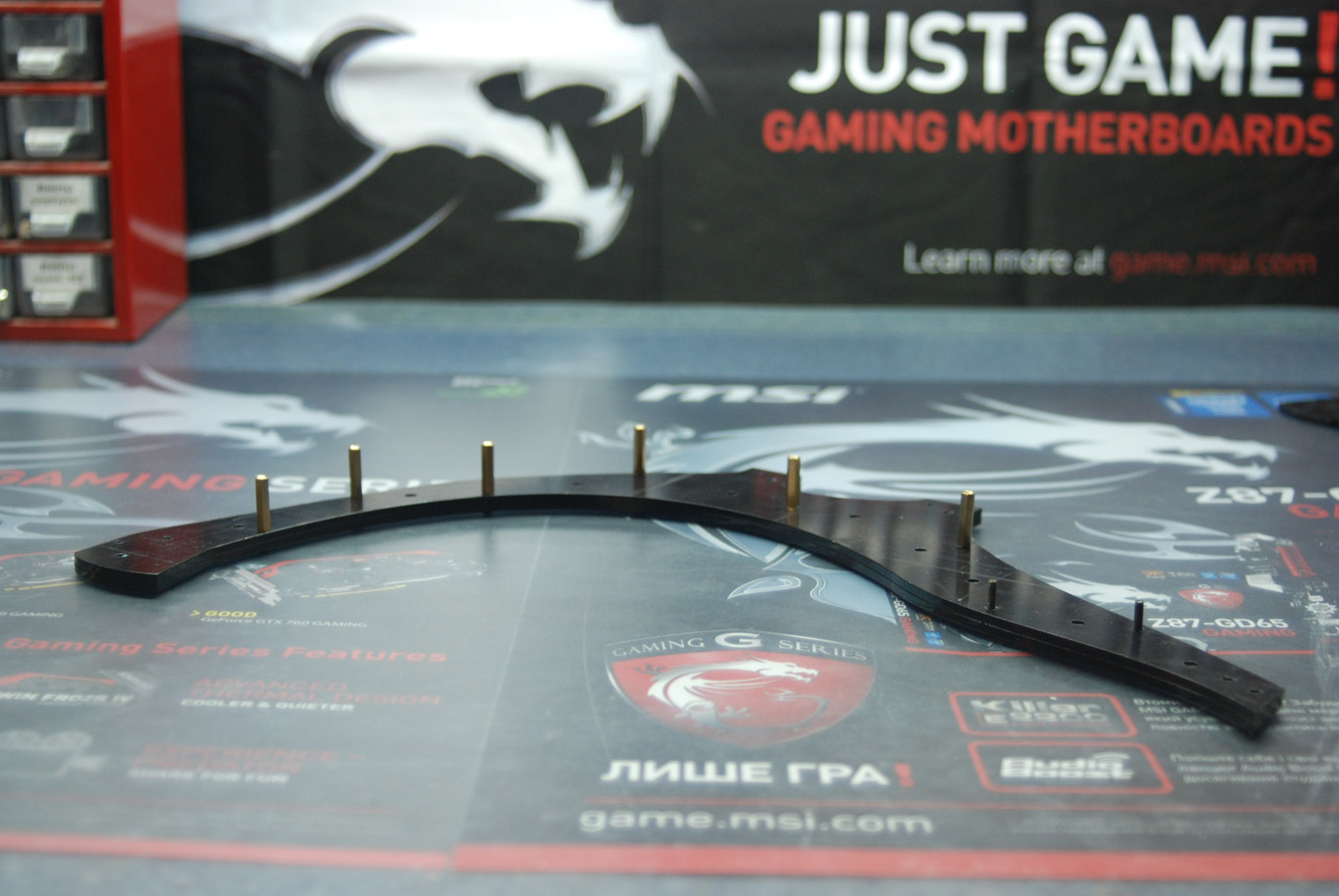

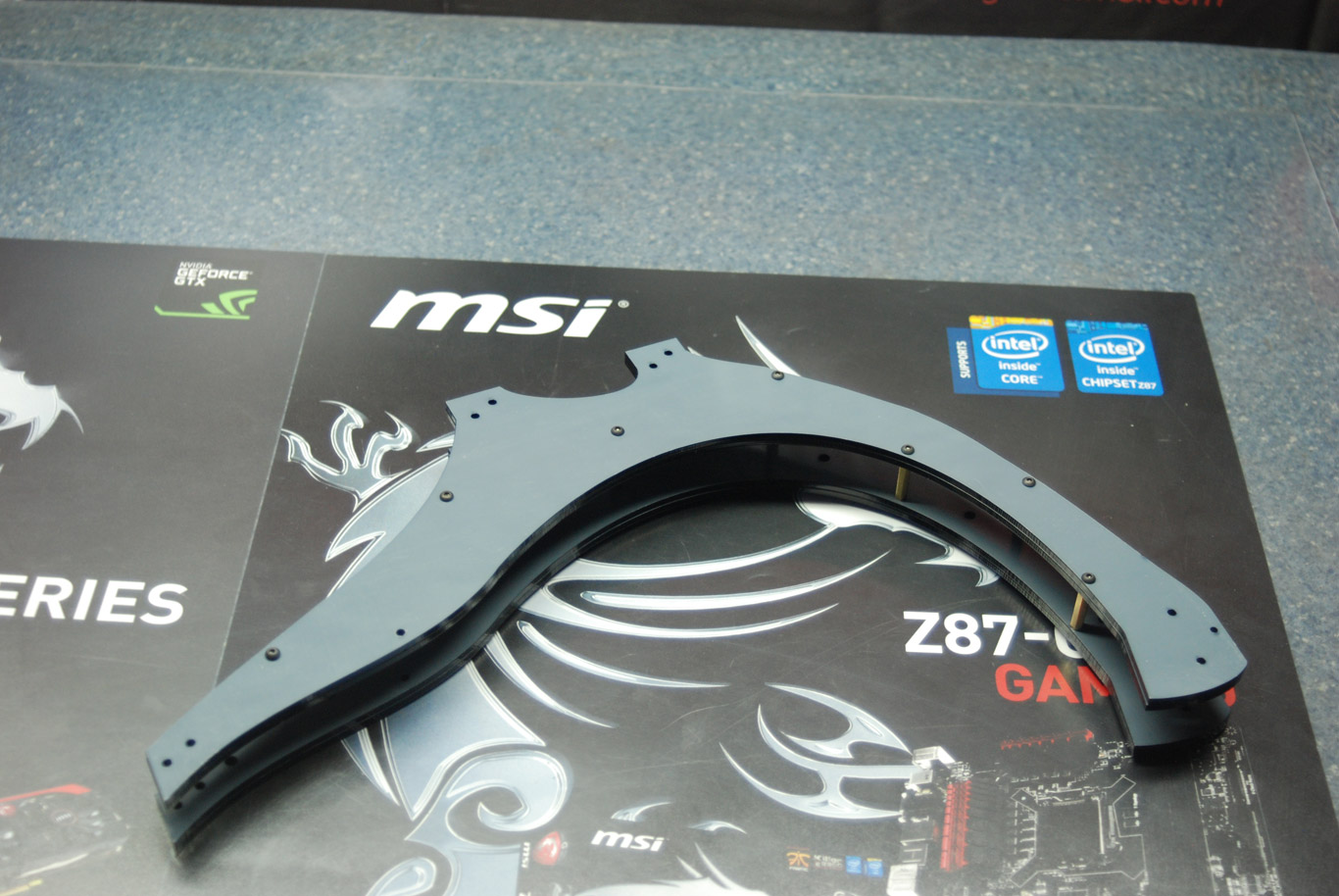

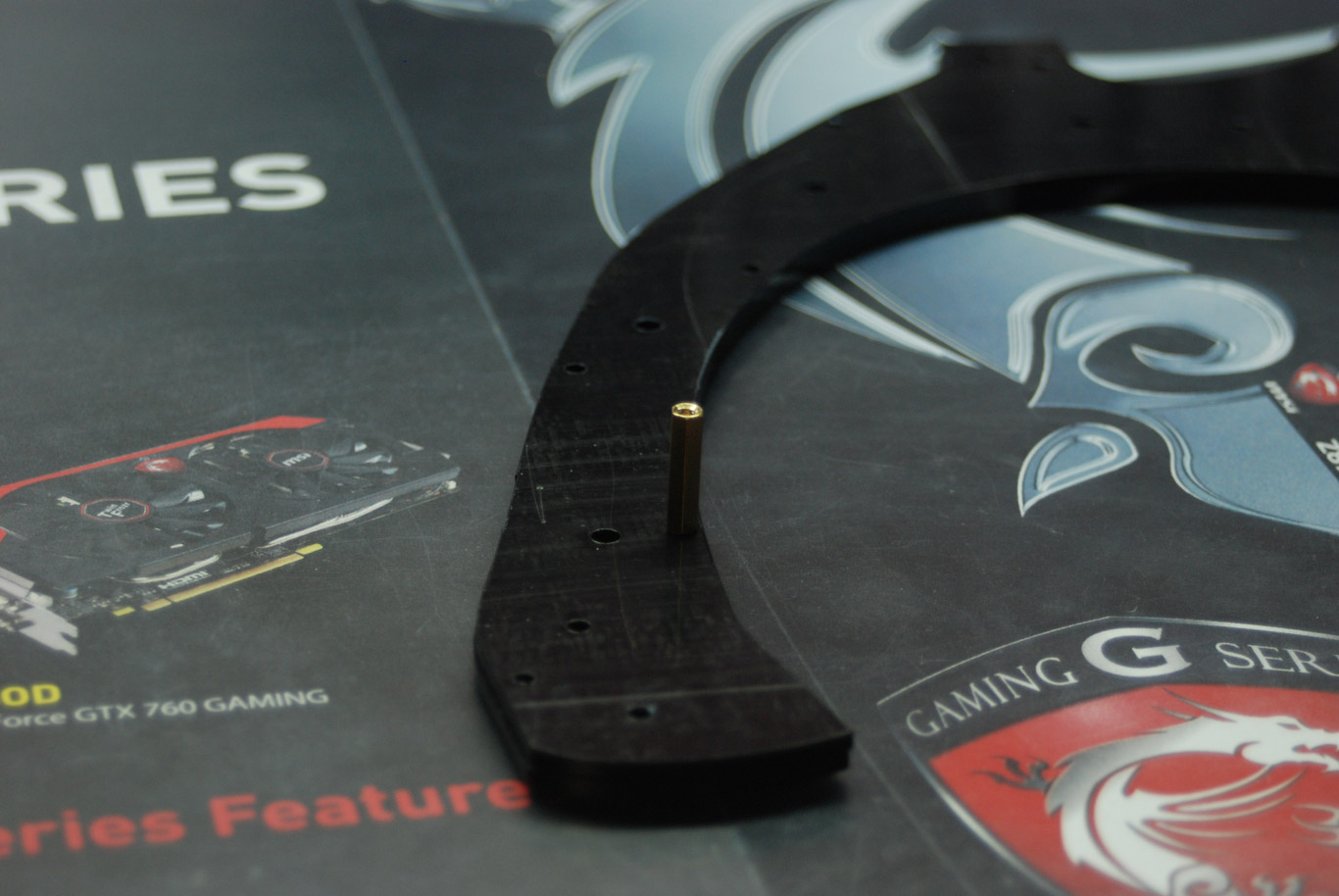

Наступила очередь предварительной сборки каркаса дракона, каркас будет двойным — заготовки из 3-мм акрила, соединенные по две. Между заготовками — латунные стойки длиной 20 мм с внутренней резьбой М3.

MSI Dragon custom case

MSI Dragon custom case

MSI Dragon custom case

Каркас получился достаточно жестким, чтобы выдержать вес комплектующих, и достаточно лёгким, что тоже немаловажно.

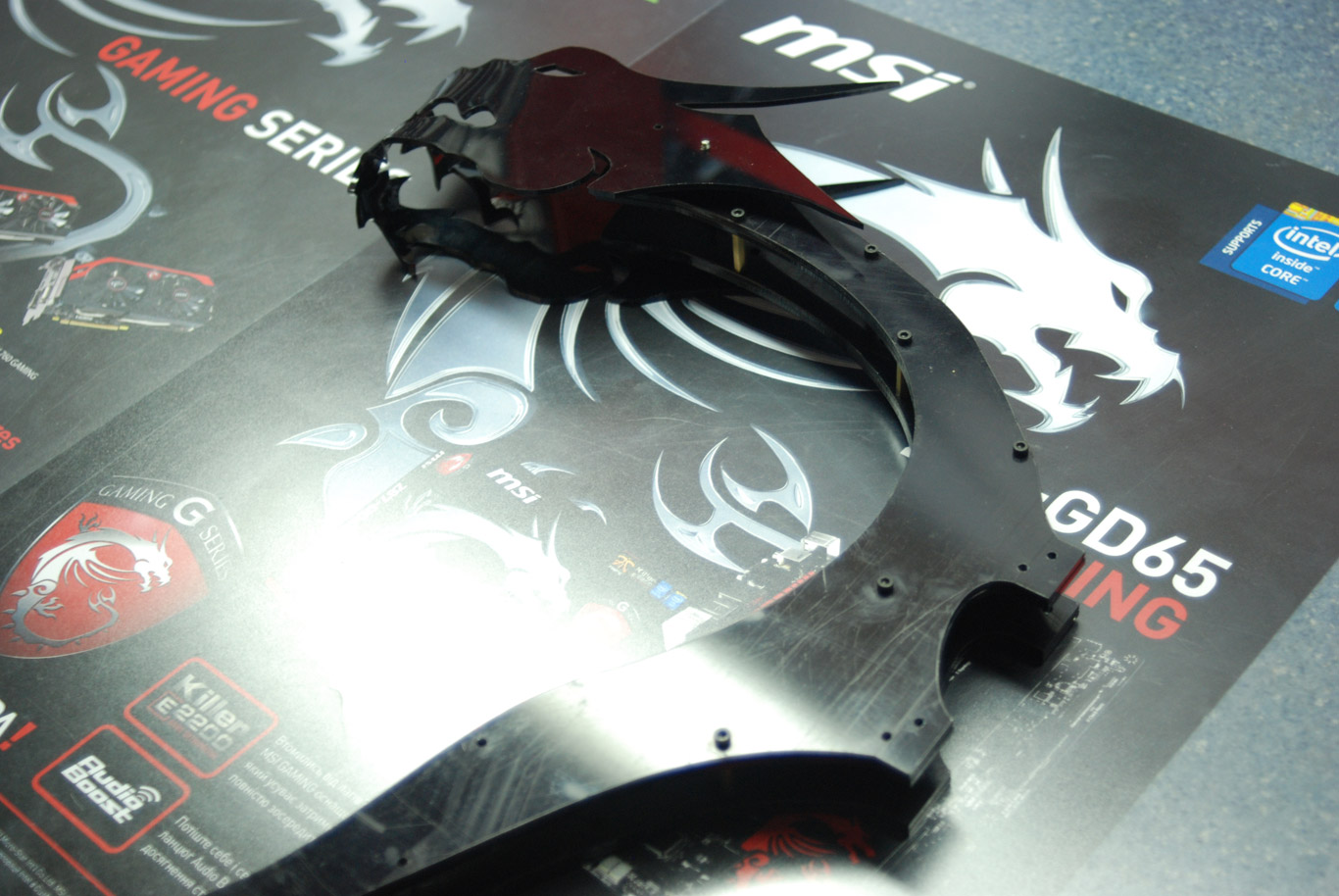

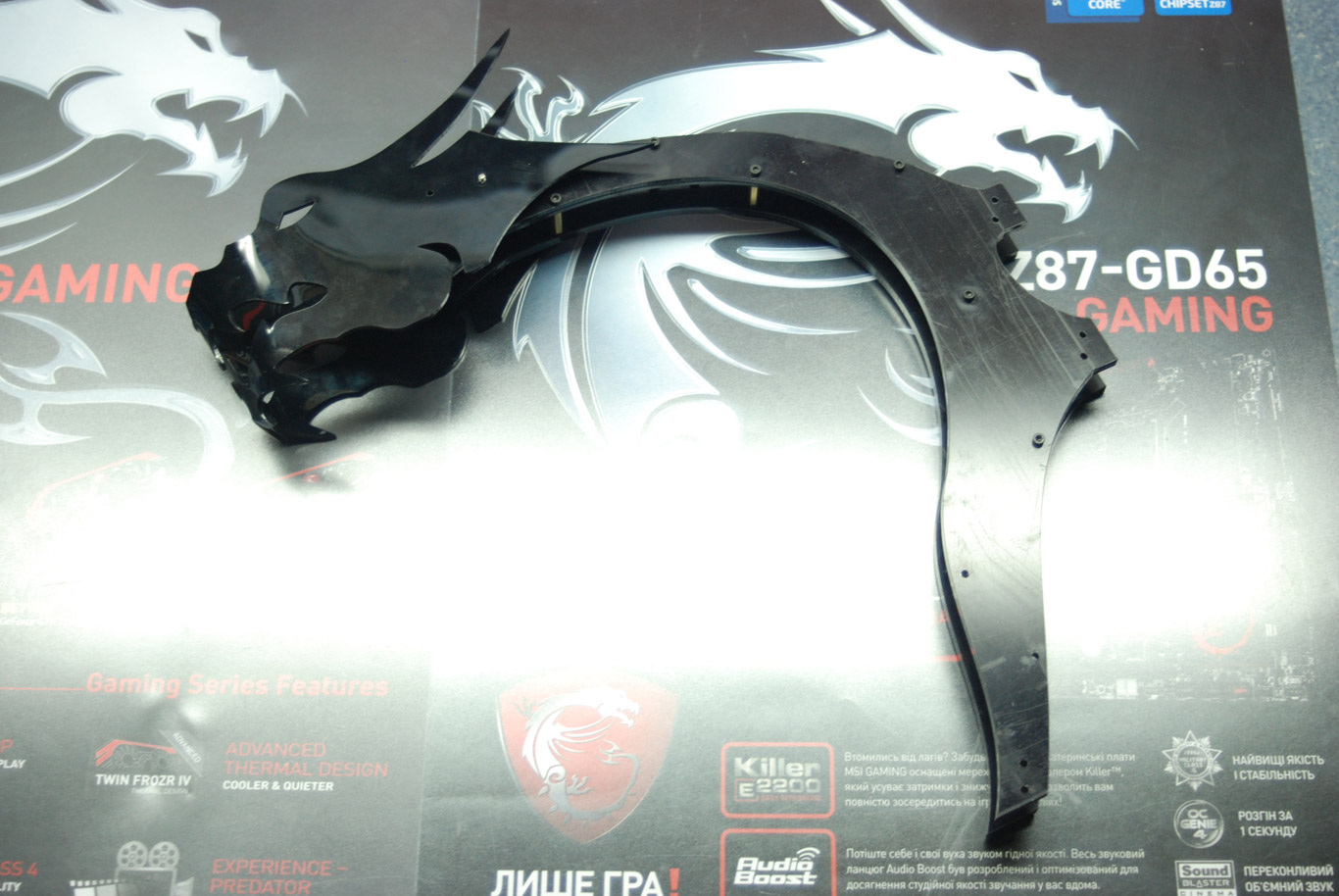

Раз мы уже подсобрали каркас, неплохо бы и голову прикрепить!

MSI Dragon custom case

MSI Dragon custom case

Пока мы собирали каркас, к нам наконец-то приехала оплёточка JDDtech. Красивая, и мы не сможем удержаться… Поэтому следующей части ворклога мы начнём оплетать провода. Ждите продолжения!
