На первый взгляд. Знакомимся с ядром Intel Clarkdale и процессором Core i5-660

Процессор Core i5-660

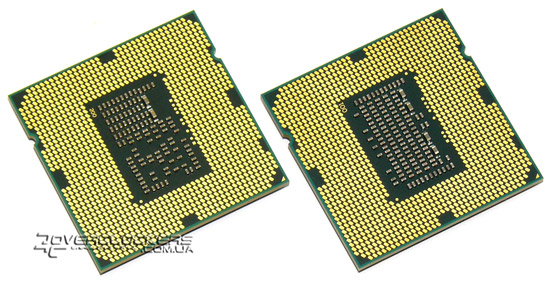

В качестве представителя нового семейства процессоров на базе ядра Clarkdale к нам на тестирование попала модель Core i5-660. Это один из старших CPU в новой линейке продуктов Intel. Единственные, пока замеченные внешние отличия 32-нм моделей от Lynnfield заключаются в расположении элементов на «брюшке» процессоров и чуть более высокой теплораспределительной крышке у новых решений. Каких-либо других различий нет — Core i5-6xx и Core i3-5xx без проблем устанавливаются на платы, основанные на чипсете Intel P55 Express (и наоборот, когда Lynnfield можно использовать с H55/H57/Q57 — о чем и говорилось выше).

Intel Core i5-660
Intel Core i5-660

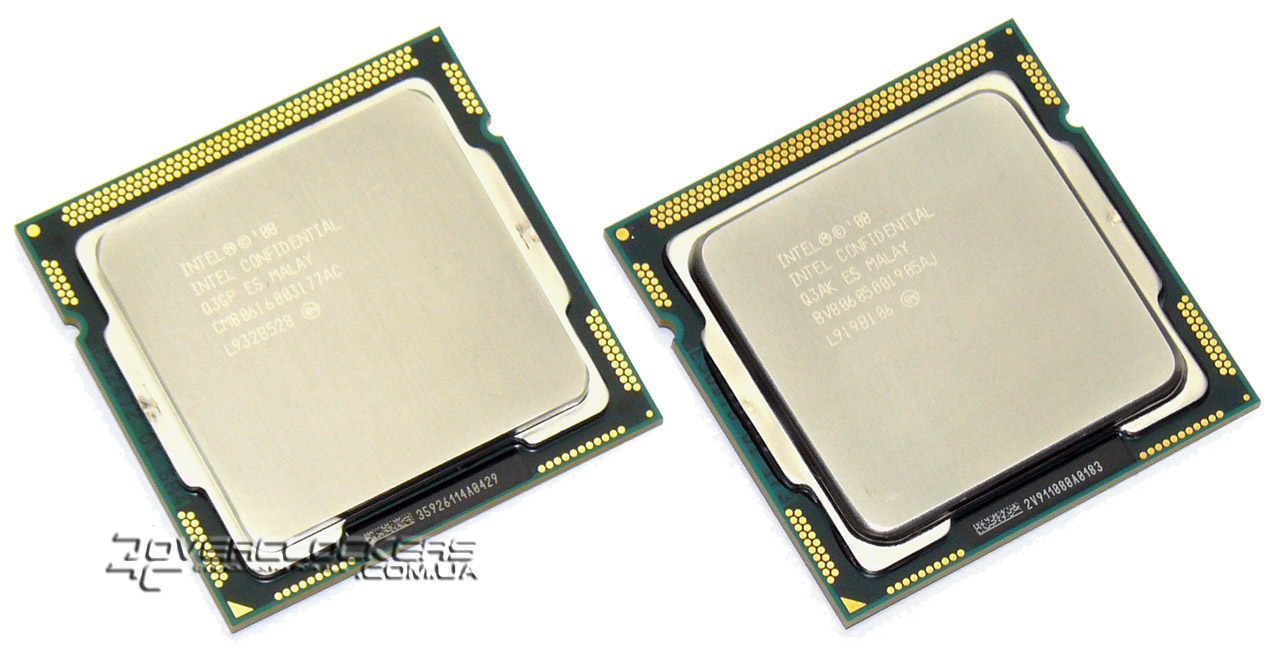

Core i5-660 (слева) и Xeon X3470 (серверный аналог Core i7-870)

Попавший на тестирование экземпляр был тестовым семплом, поэтому какой-либо системой охлаждения он не комплектовался, но розничные варианты новых CPU поставляются с низкопрофильными кулерами, как 45-нм решения семейства Penryn.

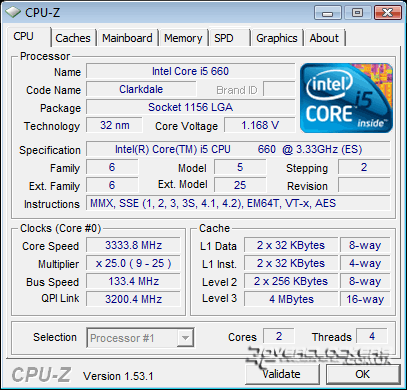

Процессор Core i5-660 функционирует на частоте 3,33 ГГц, которая за счет технологии Turbo Boost увеличивается до 3,46 ГГц при нагрузке на все ядра, и до 3,6 ГГц при выполнении однопоточных расчетов. Частота шины QPI составляет 3,2 ГГц, объем кэш-памяти третьего уровня — 4 МБ, что полностью соответствует спецификациям данной модели.

Intel Core i5-660

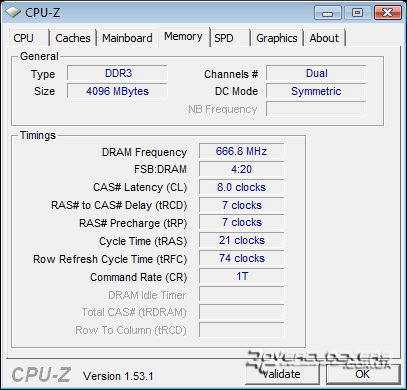

Во время тестирования процессора были выявлены некоторые проблемы с отображением характеристик  CPU той или иной утилитой. Например, CPU-Z версии 1.53.1 не определяет частоту контроллера памяти и L3-кэша, хотя с решениями Lynnfield и Bloomfield такого не наблюдалось. Также странно вела себя эта программа при выборе в BIOS Setup стендовой платы Gigabyte GA-H55M-UD2M параметра CAS Latency, равного 7 или 8 — в таком случае CPU-Z отображала значение, превышающее на одну единицу от выбранного. При этом с CPU-Z 1.52.2 никаких проблем не было.

Intel Core i5-660

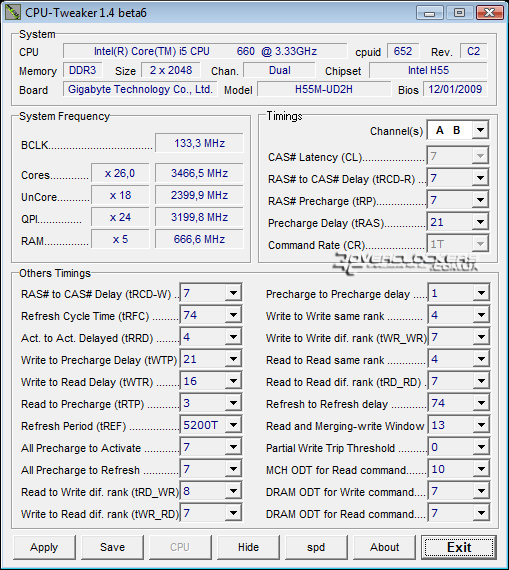

С утилитой CPU-Tweaker 1.4 beta6 уже можно было увидеть частоту блока Uncore, но какие бы тайминги не выставлялись в BIOS Setup, CAS всегда был заблокирован на значении 7. Поэтому точно сказать, меняется ли CAS Latency или этот параметр жестко зафиксирован, например, на 9 (задержки 9-9-9-27 всегда отображались корректно) пока сложно.

Intel Core i5-660

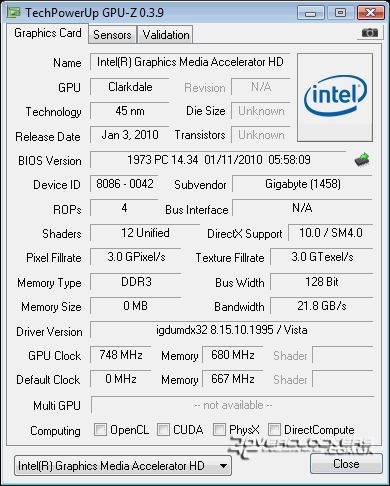

Встроенное видеоядро работает на частоте 748 МГц (по данным GPU-Z 0.3.9), память является частью системной ОЗУ, поэтому функционирует на 1360 МГц. Объем видеопамяти, выделенной для нужд GPU, равнялся 128 МБ, но утилитой не отслеживался.

Intel Core i5-660


Разгон процессоров Clarkdale


Разгон процессоров Clarkdale ничем не отличается от разгона решений микроархитектуры Nehalem. Частоты вычислительных блоков, контроллера памяти и L3-кэша (Uncore), шины QPI и памяти формируются путем умножения определенных коэффициентов на базовую частоту (Bclk), равную в номинале 133 МГц. Множитель процессора всегда заблокирован на повышение (кроме моделей Extreme Edition), поэтому разгон осуществляется путем поднятия частоты Bclk. Также заблокированы в процессорах с разъемом LGA1156 множители контроллера памяти и шины QPI (последний можно изменять в сторону уменьшения). Режимы работы памяти ограничены 800, 1066 и 1333 МГц при номинальных частотах. Процессор Pentium G6950 поддерживает лишь эффективные множители памяти x6 и x8.

Все данные по рабочим частотам и коэффициентам умножения процессоров Core i5-6xx, Core i3-5xx и Pentium G занесены в следующую таблицу:

  Частота, ГГц Множитель CPU Множитель Uncore Множитель памяти* Множитель QPI
Core i5-670 3,46 x9-x26 x18 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22, x24
Core i5-661 3,33 x9-x25 x18 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22, x24
Core i5-660 3,33 x9-x25 x18 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22, x24
Core i5-650 3,2 x9-x24 x18 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22, x24
Core i3-540 3,06 x9-x23 x16 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22
Core i3-530 2,93 x9-x22 x16 x6, x8, x10 x6, x8, x10, x12, x14, x16, x18, x20, x22
Pentium G6950 2,8 x9-x21 x15 x6, x8 x6, x8, x10, x12, x14, x16, x18
* — множитель эффективный, реальный в два раза меньше

Естественно, с поднятием Bclk будут расти частоты всех остальных узлов системы, а не только процессора. Но невысокие множители блока Uncore и возможность снизить коэффициент умножения шины QPI позволят сохранить их частоты в пределах нормы (как правило, максимальная стабильная частота этих узлов составляет около 4 ГГц). Даже память стандарта DDR3-1333 не станет ограничивающим фактором, вплоть до 220 МГц по Bclk при установке ее множителя, равного x6.

Если же система после поднятия базовой частоты ведет себя не стабильно, можно увеличить напряжения питания на процессоре, контроллере памяти и шине QPI (общее питание для блока Uncore, в BIOS материнских плат обычно параметр QPI Vtt или CPU Vtt), а также на модулях памяти. Для CPU вполне безопасны 1,3–1,35 В (номинал ~1,15 В; допустимый максимум — 1,4 В), а для Uncore можно поднять с номинальных 1,1 до 1,3 В (сохранность процессора при напряжении свыше 1,4 В компания Intel не гарантирует). Максимально допустимое напряжение питания памяти ограничено пресловутыми 1,65 В, хотя при повышении QPI Vtt до 1,3 В можно будет установить на модулях 1,8 В.  Для встроенного графического ядра ограничение находится на уровне 1,55 В, для CPU PLL — не более 1,98 В. Во время экстремального разгона, как правило, напряжения устанавливаются значительно выше, чем приведенные нами значения.

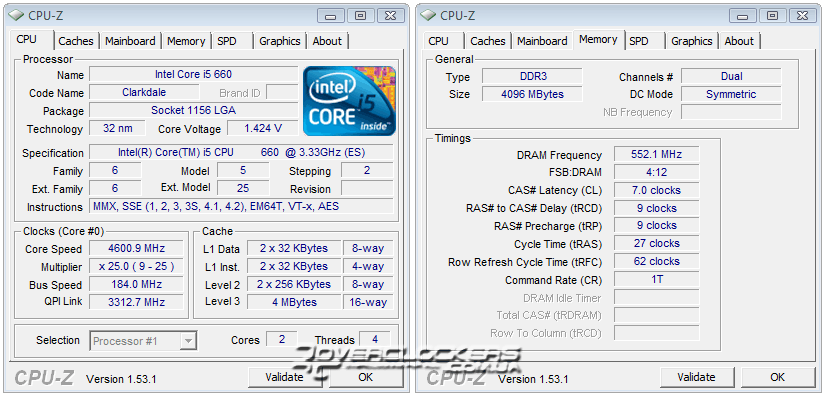

Наш экземпляр Core i5-660 на материнской плате Gigabyte GA-H55M-UD2H при напряжении питания CPU 1,3 В и QPI Vtt 1,25 В c отключенной технологией Turbo Boost смог стабильно работать на частоте 4,4 ГГц (Bclk 176 МГц, множитель x25). При этом коэффициент умножения шины QPI был снижен с х24 до x18, множитель памяти составлял х6. С поднятием напряжения питания процессора до 1,35 В удалось пройти тестирование на стабильность уже на частоте 4,5 ГГц, а установка 1,39375 В отодвинуло планку еще на 100 МГц.

Разгон Intel Core i5-660

Максимальная температура, которую удалось зафиксировать при таком разгоне, составила 60 °C (превышать 85-градусный порог не рекомендуется). В целом, потенциал Clarkdale находится на уровне 4,2-4,4 ГГц и для Core i5-660 4,6 ГГц можно назвать просто отличным результатом.

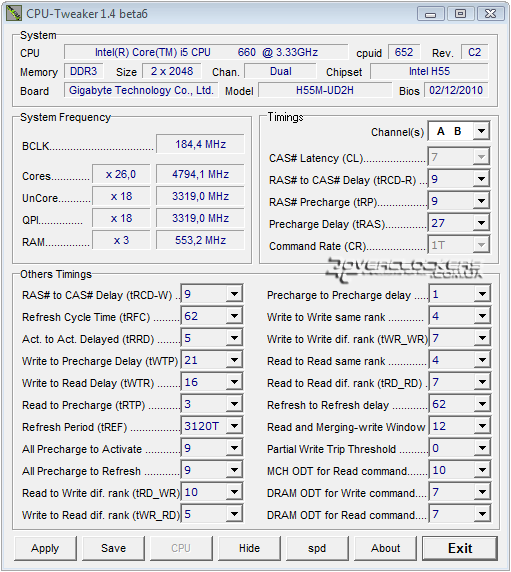

Корректность отображения данных утилитами вновь оставляла желать лучшего — CPU-Z показывала CAS как 7 циклов, вместо выставленных в BIOS девяти, а CPU Tweaker всегда рапортовал о включенной технологии Turbo Boost:

Разгон Intel Core i5-660

Надеемся, что через время программы наконец-то станут демонстрировать достоверную информацию.
