Заявка на мировое господство. Процессор AMD Ryzen Threadripper 3960X, плата ASUS ROG Zenith II Extreme и кастомное водяное охлаждение EKWB против прошлых и доступных решений

Дизайн и возможности

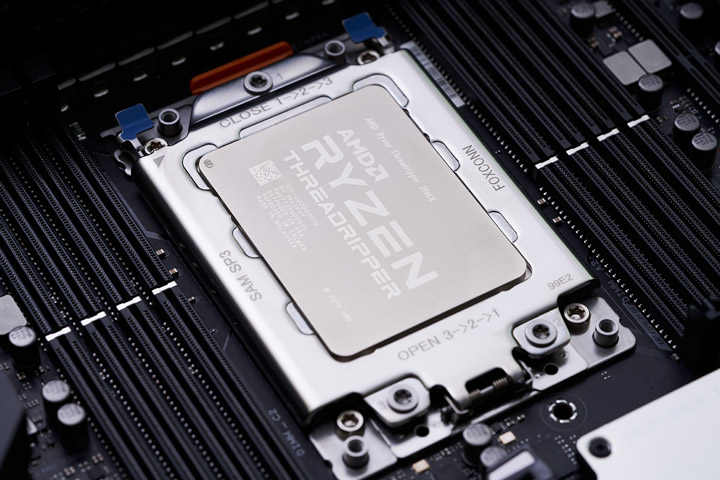

ASUS ROG Zenith II Extreme является прямым преемником платы ASUS X399 предыдущего поколения, оригинальной Zenith Extreme, и обладает всеми преимуществами чипсета AMD TRX40. Они включают в себя и PCIe 4.0, и надежную реализацию USB 3.1 Gen2 и поддержку памяти до DDR4-4733 в четырехканальном режиме в восьми слотах DIMM.

ASUS ROG Zenith II Extreme

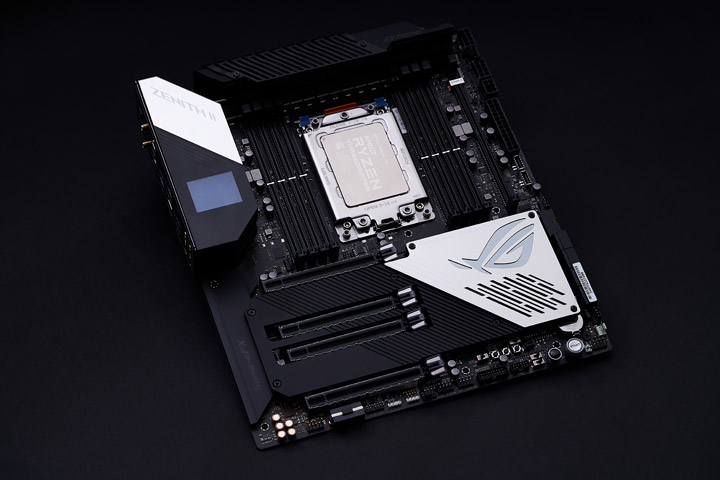

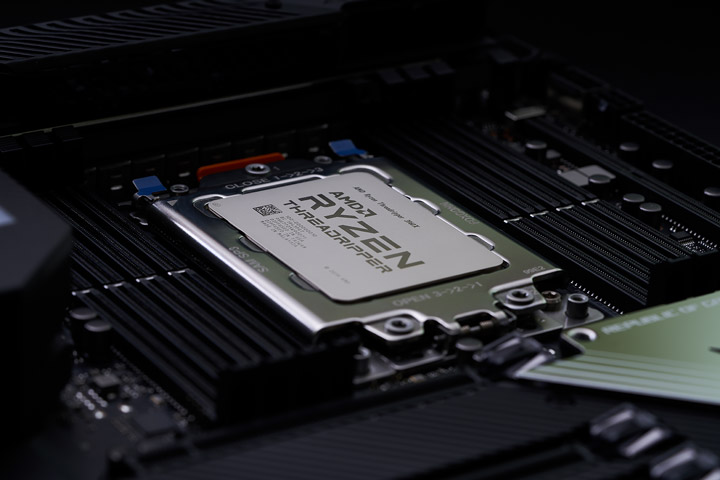

Благодаря 16-фазной подсистеме питания для процессора и цветному OLED-дисплею LiveDash 1,77″ ROG Zenith II Extreme устанавливает новую планку возможностей для энтузиастов на новой высокопроизводительной платформе AMD. Форм-фактор остался тот же — E-ATX.

ASUS ROG Zenith II Extreme

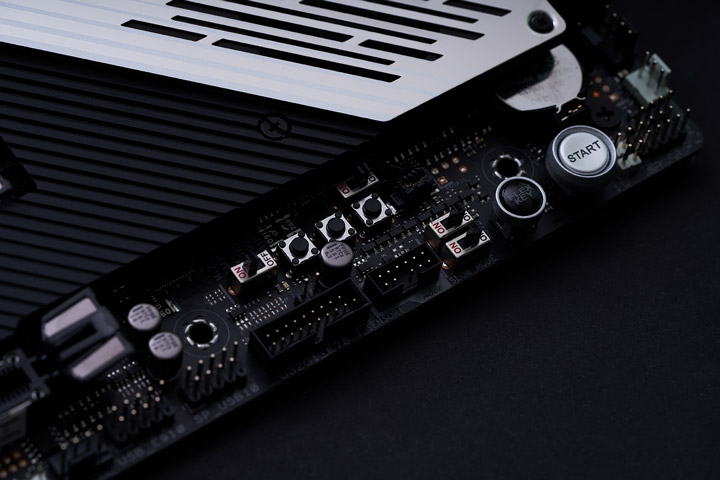

В дизайне ASUS ROG Zenith II Extreme применено довольно много кожухов и большинство элементной базы скрыто от взора пользователя. Изящная эстетика с чередованием строгих и плавных линий очень хорошо соответствует статусу флагмана всей линейки.

ASUS ROG Zenith II Extreme

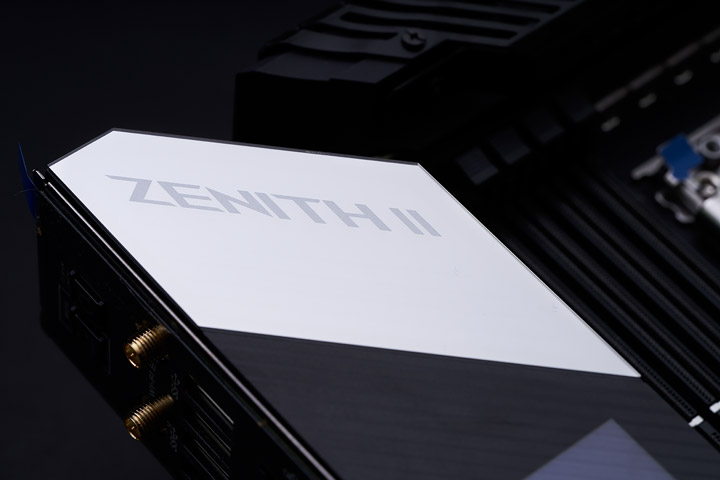

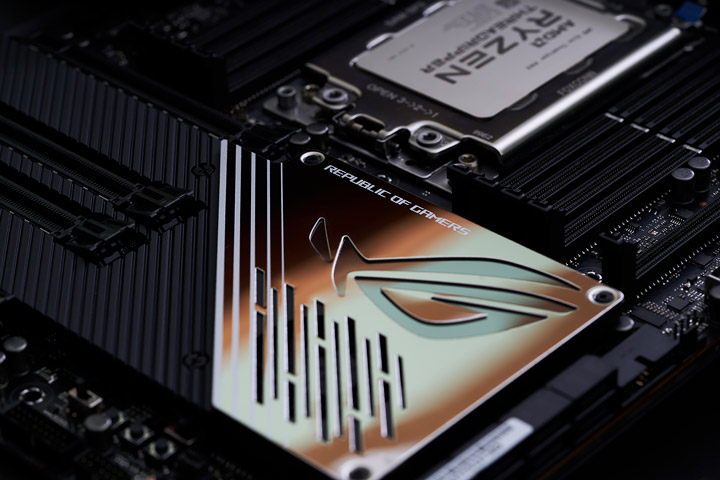

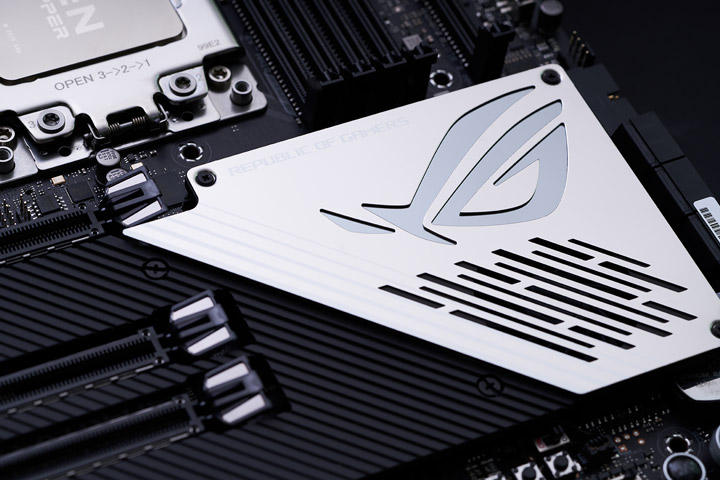

ASUS ROG Zenith II Extreme имеет встроенные светодиоды RGB с подсветкой логотипа ROG на радиаторе чипсета, RGB на задней панели с аналоговыми аудио выходами, зеркальную подсветку логотипа Zenith II и полоску на нижней стороне платы с правой стороны.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

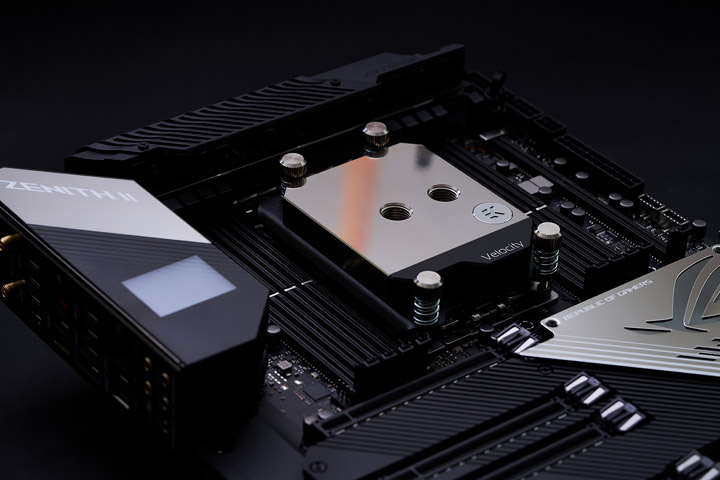

ASUS также включила в свою флагманскую модель OLED-панель LiveDash, которая может отображать пользовательские GIF-файлы, использоваться в качестве отладчика POST и выводить до пяти параметров мониторинга DRAM или CPU. К примеру, вы можете оценить напряжение на модулях DRAM или температуру процессора, не прибегая ни к какому стороннему ПО. Весьма удобно, когда вы настраиваете систему.

ASUS ROG Zenith II Extreme

Сетевые функции обеспечиваются 10-гигабитным Ethernet-контроллером Aquantia AQC107, гигабитному контроллеру Intel I211-AT и беспроводным интерфейсом Intel AX200 Wi-Fi 6. Да, это тот самый Wi-Fi 6, который совсем недавно был сертифицирован и встречается на платах с чипсетом X570.

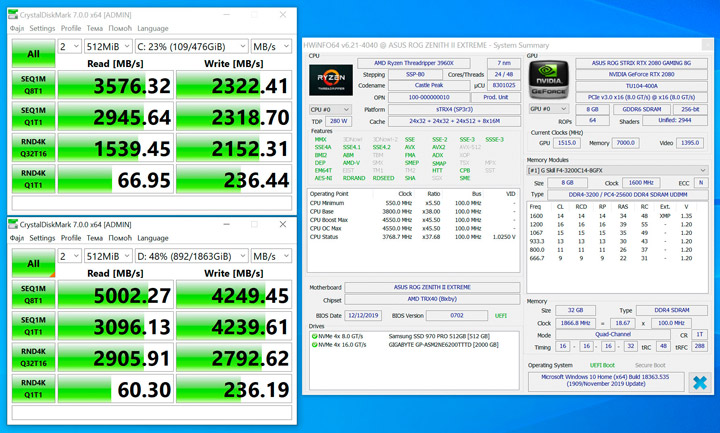

Дисковая подсистема памяти включает в себя три разъема M.2 с интерфейсом PCIe 4.0 x4 на плате, при этом два из них, на лицевой стороне, оснащены радиатором, а также внешний модуль, вставляемый в слот M.2 DIMM, через который можно подключить еще два M.2 PCIe 4.0 x4. Это означает, что пользователи могут установить пять накопителей M.2, которые будут одновременно работать в режиме PCIe 4.0 x4. Индивидуальная настройка режима PCI Express присутствует для каждого накопителя, благодаря этому я с легкостью подружил Samsung 970 Pro и AORUS NVMe Gen4 в одной системе. Для установки M.2-накопителей не требуется снимать видеокарту с водоблоком, что значительно упрощает сборку или замены элементов в конфигурации.

ASUS ROG Zenith II Extreme

На этом прелести дисковой подсистемы памяти не заканчиваются, на плате присутствуют восемь портов SATA, четыре из которых функционируют от чипсета и имеют поддержку массивов RAID 0, 1 и 10, а остальные четыре управляются парой контроллеров ASMedia SATA.

Имеется четыре полноразмерных экранированных слота PCIe 4.0 с управлением от процессора, которые работают в режиме x16/x8/x16/x8.

Наверно самым важным компонентом любой материнской платы является VRM. В случае ASUS ROG Zenith II Extreme преобразователь питания процессора состоит из 16 фаз, четырех фаз для SoС (он же IOD) и по две фазы на AB и CD каналы памяти. «Мосфеты» везде используются Infineon TDA21472, выходной ток которых составляет 70 А для идеального поверхностного монтажа и T-junction 25 градусов соответственно. Это важное условие, о котором рецензенты даже не догадываются. На практике эта величина в несколько раз меньше и итоговая максимальная нагрузка на транзисторы подсистемы CPU составляет около 560 A, что вполне достаточно для любых рекордов.

ASUS ROG Zenith II Extreme

В роли ШИМ-контроллера для CPU выступает ASP1405I, работающий в режиме 8+0. ASUS использует свои фазы в объединенном режиме, а не в удвоенном режиме, что помогает уменьшить переходный процесс и не требует удвоителей. Дублирование сигнала с более высокой частотой относительно контроллера CPU PWM занимается фирменный контроллер TPU. Если говорить на простом языке, не вдаваясь в подробности, сигнал от CPU PWM-контроллера идет параллельно сразу на две фазы (сборки). При этом за такт задействуется питание сразу от двух EPS12V. Все это добро накрывает радиатор с двумя маленькими вентиляторами, которые я ни разу не слышал за две недели жесткого тестирования. Аналогичная ситуация и с вентилятором чипсета, он очень тихий, хотя и средняя температура в режиме работы не превышала 58 градусов.

ASUS ROG Zenith II Extreme

Для подключения питания CPU помимо двух EPS12V используется еще один вспомогательный 6-контактный разъем для карт PCIe. Если в системе используется несколько видеокарт, то потребуется еще подключить один разъем дополнительного питания под названием EZ-PLUG (обыкновенный «моллекс»). Глядя на это обилие разъёмов дополнительного питания, можно сделать вывод, что ASUS очень тщательно подошла к созданию «флагмана флагманов».

ASUS ROG Zenith II Extreme

Что касается оперативной памяти, то тут все очень хорошо, помимо поддержки 256 Гбайт заявлена возможность разгона ОЗУ до 4733 МГц включительно, хотя в реальности без проблем мне удалось использовать только 4333 МГц для четырех модулей, что весьма очень неплохо для платы уровня HEDT. Пользователи могут использовать ECC-память, но только не буферизованную. Также присутствует поддержка UDIMM не-ECC.

ASUS ROG Zenith II Extreme

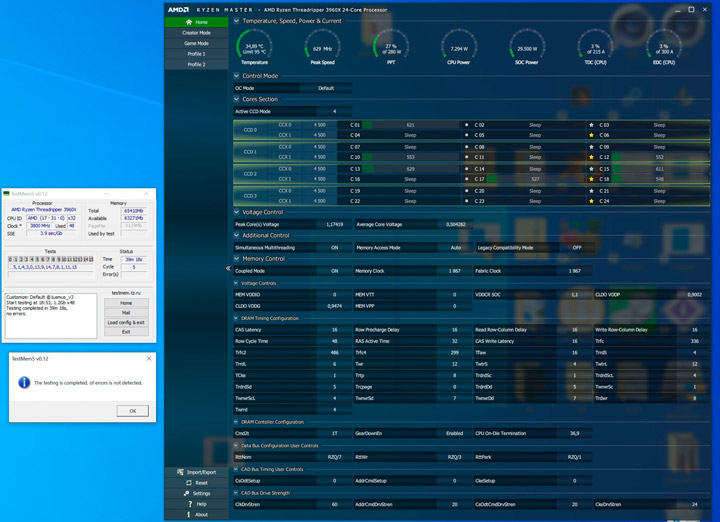

На практике 10 слойная PCB и топология Daysi Chain проявили отлично, специально подобранные три разных комплекта DRAM, основанных на чипах Samsung B-die (8 модулей) смогли стабильно работать в режиме 3733c16 fast.

ASUS ROG Zenith II Extreme

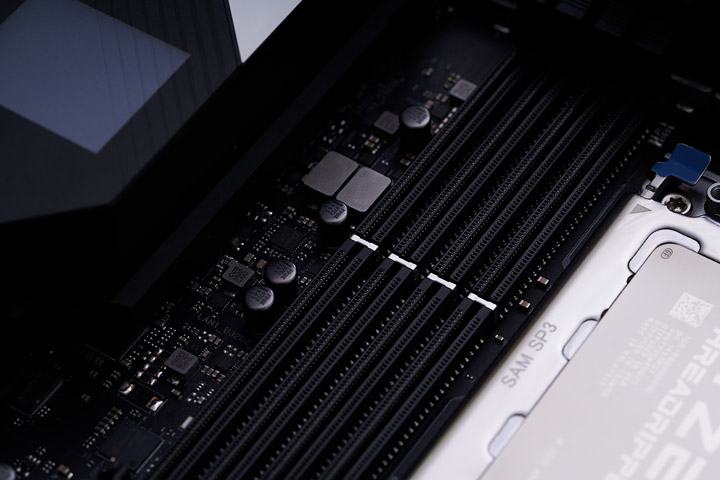

Это говорит о превосходном качестве сигнальных линий. Также не могу не отметить появившееся пространство между крайним левым модулем ОЗУ и зоной VRM — теперь крайний модуль не будет засыпать ошибками из-за банального нагрева от близлежащих тепловых трубок или радиаторов. Хочу напомнить, что при нагреве до 52 градусов модуль оперативной памяти теряет свою стабильность на платформе AMD, поэтому подобный инженерный шаг положительно скажется на разгоне.

Последним приятными сюрпризами является звуковой тракт SupremeFX S1220 c ESS SABRE9018Q2C и богатый комплект поставки. Аудиосистема способна выводить звук по 7.1-канальной схеме. На плате присутствует осциллятор Precise TXC, обеспечивающий точную работу ЦАП. В аудиоцепях платы применяются японские конденсаторы Nichicon Fine Gold которые используются только в высококлассной аудиопродукции.

В комплекте поставки вы найдете фирменную отвертку с двумя битами, толстую спицу для открывания замка DIMM, антенну Wi-Fi, пять винтов для крепления накопителей M.2, модуль ROG DIMM.2 с радиаторами, USB-накопитель, содержащий драйверы платы и пакет программного обеспечения, шесть кабелей SATA и фирменную плату управления вентиляторами. FAN Extension Card II позволяет подключить шесть вентиляторов с индивидуальным PWM/DC-управлением для каждого разъёма, три температурных сенсора и три RGB-устройства. Это оказалось крайне удобно для подключения вентиляторов с 420-х секций, корпусных вентиляторов, а также для минимизации количества RGB-кабелей с лицевой стороны.

Кроме того, в комплект поставки входит множество аксессуаров ASUS ROG, в том числе подставка для чашки, большой стикер ROG и наклейки. Не забыли и про температурные сенсоры и удлинители RGB подсветки, что весьма придется по душе любителям собрать огромный стенд.

Обзор UEFI и ПО

В этой главе я не буду рассматривать все уголки UEFI, пройдемся только по тем меню, которые понадобились мне для разгона и настройки системы. Они же будут актуальные и для вас.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

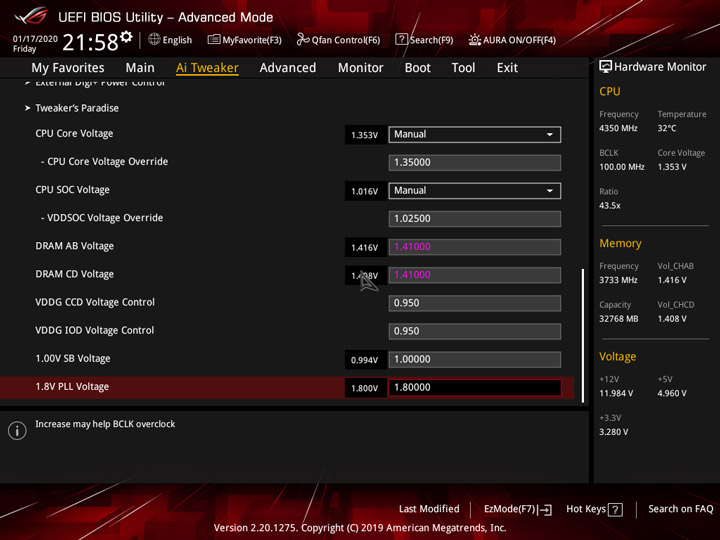

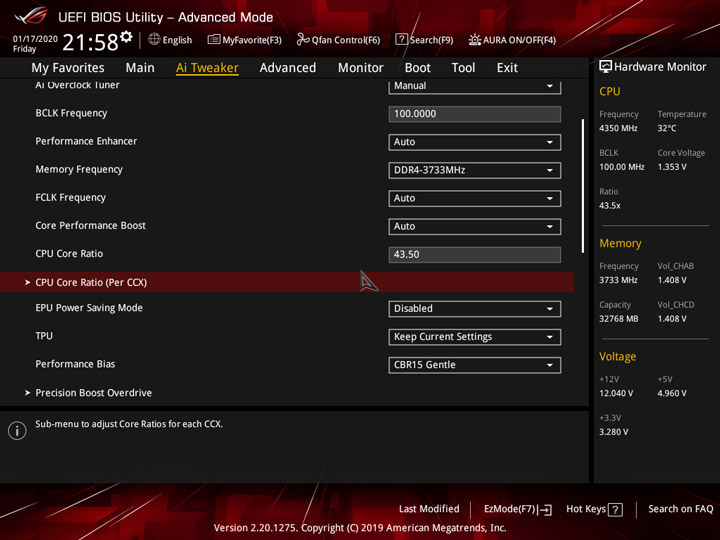

Возьмите себе за правило все напряжения, которые присутствуют на вкладке AI Tweaker контролировать вручную, так как алгоритмы автоподстройки напряжений до сих пор далеки до идеала. В моем случае напряжения VDDG и PLL жили своей жизнью, что мешало стабилизировать систему. Шаг напряжения для CPU, SoC и VTT DDR составляет 0,00625 В. Для DRAM он был 0,01 В, что для меня оказалось неприятным сюрпризом. Достаточно часто возникают ситуации, которые требуют очень тонкой подстройки напряжения DRAM, чего не может позволить сделать ASUS ROG Zenith II Extreme. Также мне не понравилась калибровка мониторинга напряжения DRAM для каналов AB и CD, они упорно твердили о том, что напряжение на каналах разное. Порой демонстрировалась разница даже в 0,015 В. Проверка в ручном режиме не подтвердила расхождение напряжения между каналами вплоть до 1,5 В.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

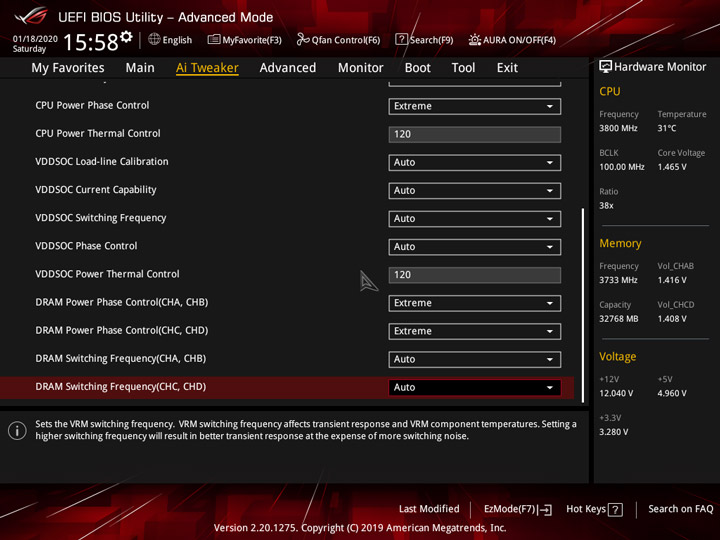

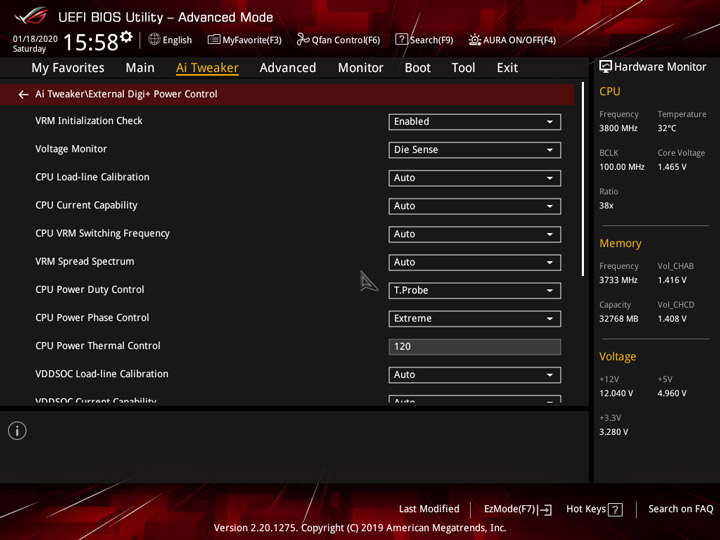

Следующим важным меню является External Digi+ Power Control. Меню встречает пользователя огромным обилием настроек, одной из самых важных для меня является CPU Power Phase Control в режиме Extreme. Позволяет задействовать все 16 фаз. CPU Load-line Calibration к моему удивлению в режиме Auto работало отменно, просадка отсутствовала в non-AVX нагрузках, потому я решил не использовать ручной режим. LLC представлено 10 разными уровнями, от –2 до 8. Разумеется, что чем выше уровень, тем больше будет компенсация в нагрузке. Подобное обилие уровней позволяют найти каждому пользователю свой оптимальный режим при желании. CPU Switching Frequency имеет диапазон регулировки от 250 до 1000 кГц.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

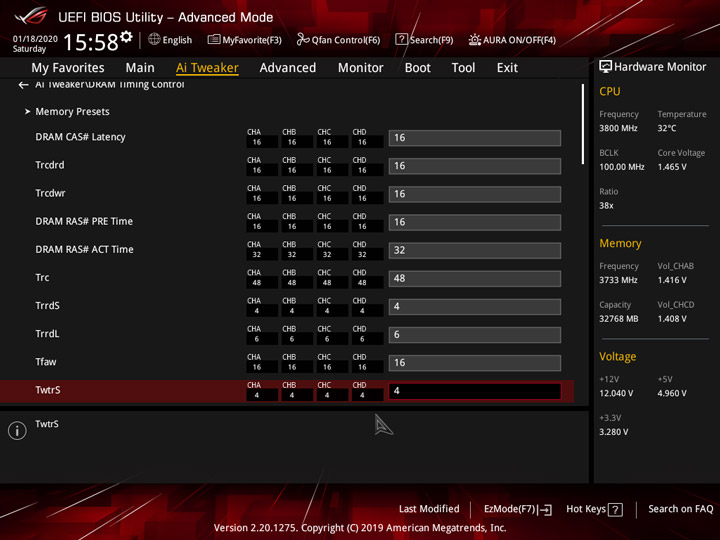

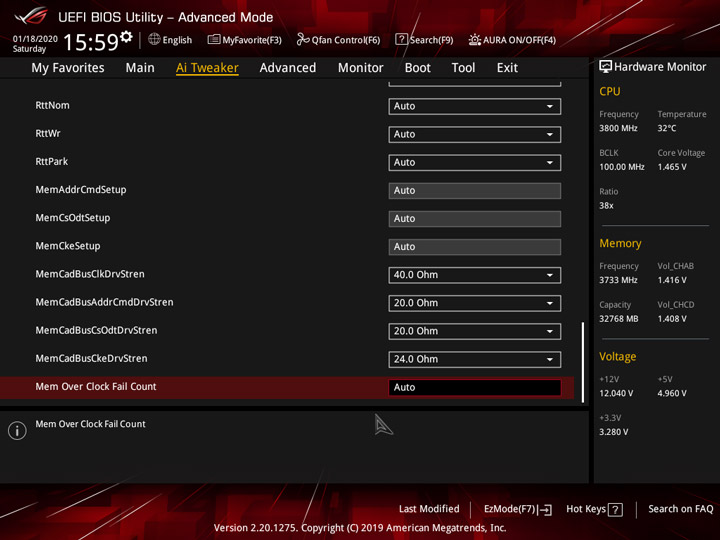

В данном меню представлены все настройки, которые потребуются нам для разгона DRAM, начиная от таймингов и заканчивая CAD_BUS.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

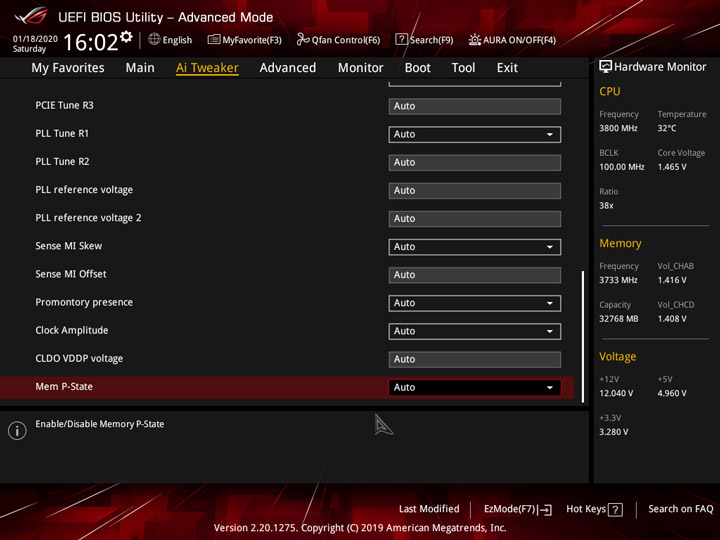

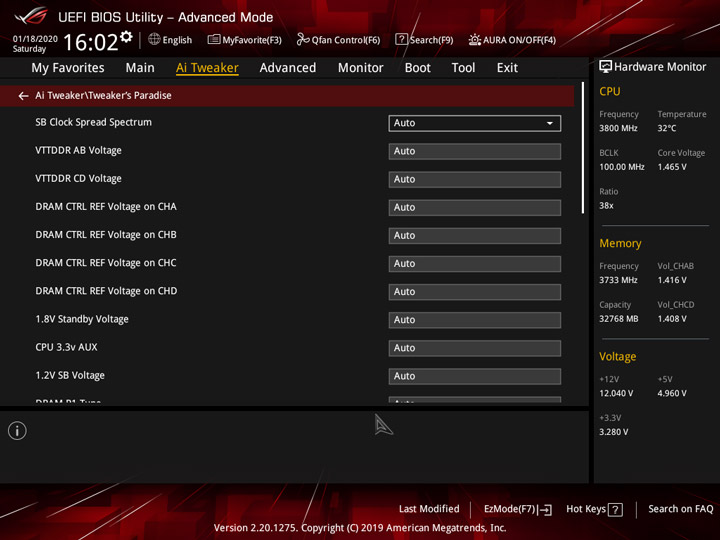

Меню Tweakers Paradise существует для более тонкой настройки системы, в моем случае не потребовалось вносить какие-либо изменения, автомат справляется со своей задачей. Некоторые настройки вроде Sense Mi Skew носят характер пустышки.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

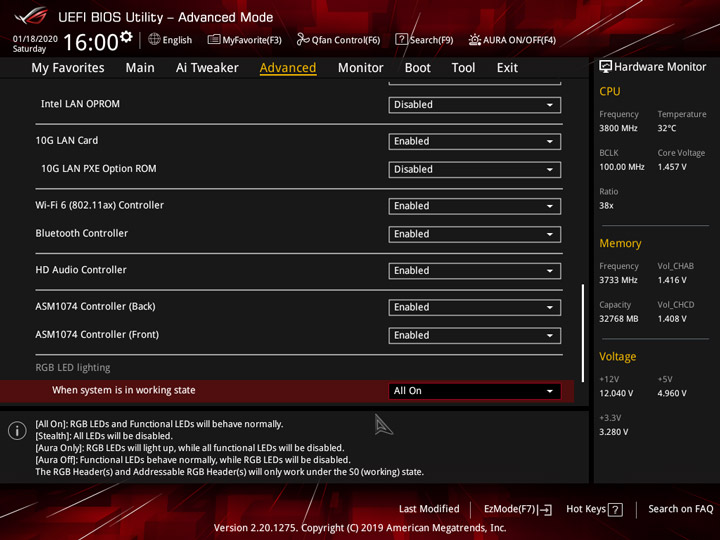

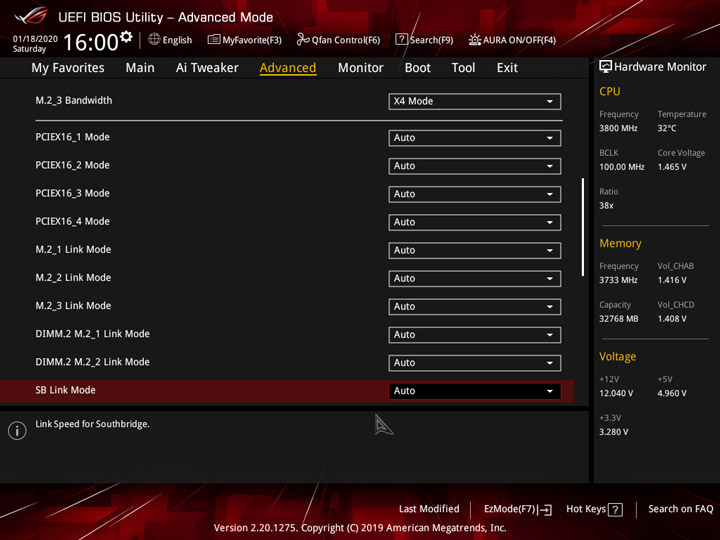

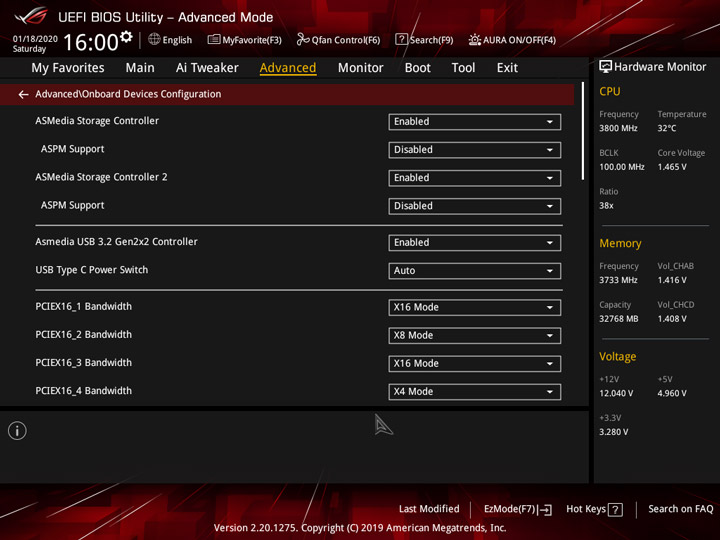

Как упоминалось ранее, на ASUS ROG Zenith II Extreme присутствует возможность настроить режим работы PCIe-устройств, начиная от ширины шины интерфейса и заканчивая выбором поколения PCI Express. Также в меню Onboard Devices Configuration присутствуют настройки аудио и сетевых контроллеров. В самом низу скрывается подпункт, который позволяет настроить подсветку для выключенного и включенного состояния компьютера.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

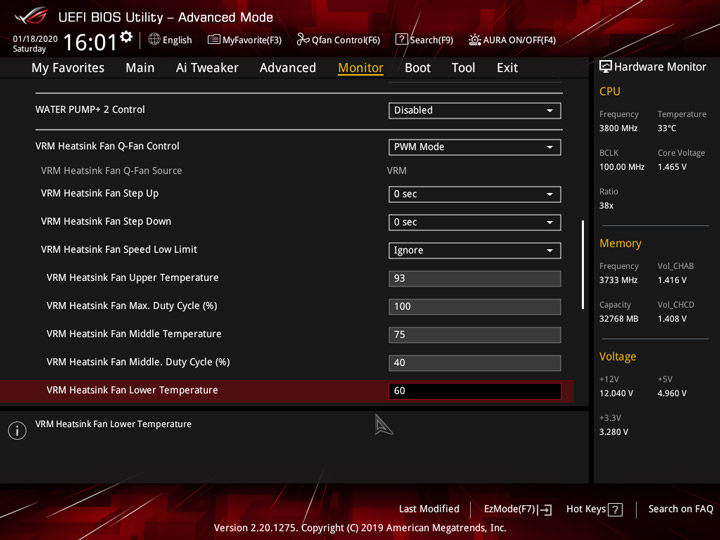

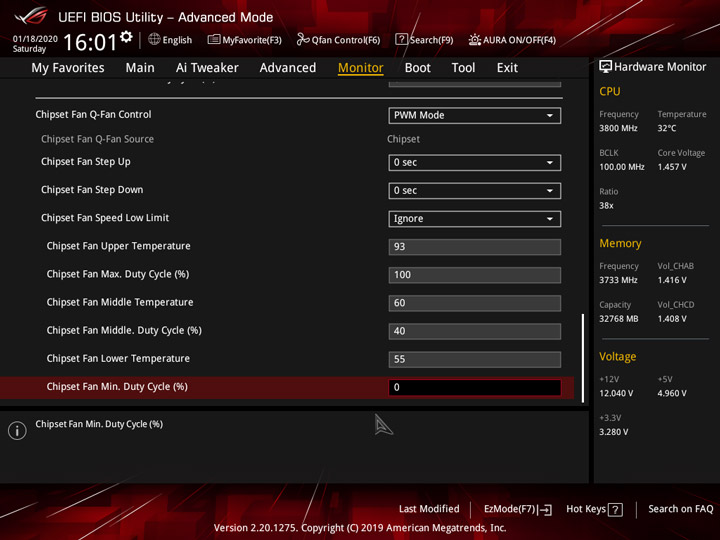

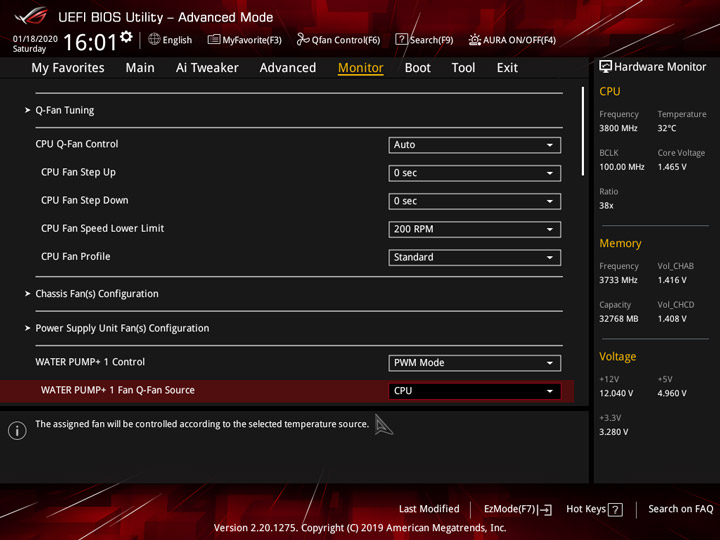

Последним важным меню является Monitor. В нем пользователь с легкостью может настроить режимы работы и вентиляторов зоны VRM, Chipset, двух помп и пары разъёмов PWM, которые остались на плате для поддержки совместимости платы с примитивными системами охлаждения или для спец нужд пользователя. К примеру, я задействовал эти разъёмы для подключения двух 140-мм вентиляторов, которые охлаждали зону DRAM.

Режимы PBO я не рассматривал в своем материале, так как AMD оставила эти настройки в зачаточном состоянии. Max CPU Boost Clock Overdrive, обещанное Робертом Халлок на релизе как супер особенность Zen 2, все так же работало в режиме «обвёртки от конфеты», а ручное изменение лимитов EDC/TDC/PPT приводило к неразумному росту TDP при посредственно-мизерном росте частот CPU.

Ручное отключение PBO не включало альтернативный режим PB2, в котором в качестве лимитов выступает температурная кривая и напряжение-ограничитель FIT.

ASUS ROG Zenith II ExtremeASUS ROG Zenith II Extreme

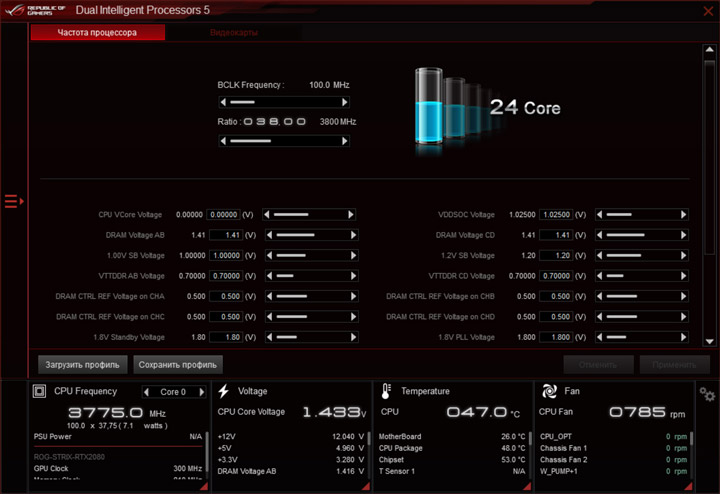

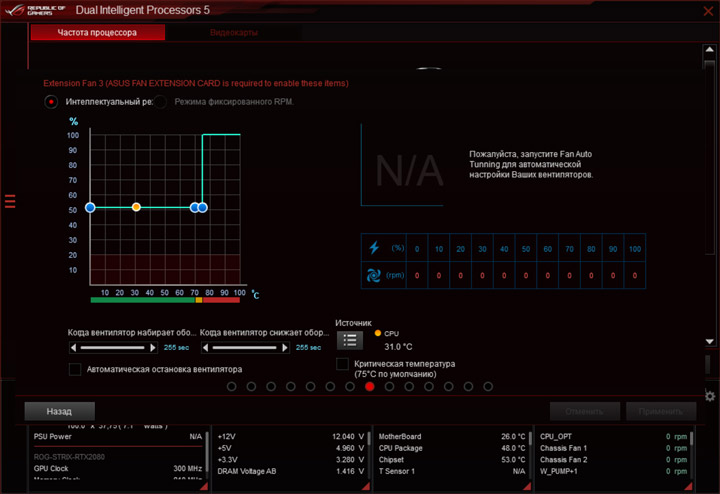

Что касается Windows, то тут все очень просто. AI Suite 3 очень полезная фирменная утилита, позволяющая из операционной системы регулировать частоту процессора, настраивать напряжение на различных компонентах или даже регулировать обороты вентиляторов с FAN Extension Card II (в UEFI регулировок FAN-хаба, к сожалению, нет).
