Тестовый стенд
Тестирование осуществлялось на следующей конфигурации:
- материнская плата: ASUS ROG Strix X470-F Gaming (UEFI 4008, AGESA: PinnaclePI-AM4 1.0.0.2);
- кулер: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Flare X F4-3200C14D-16GFX (2x8 ГБ, 3200 МГц, 14-14-14-34-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64 (10.0.16299.371);
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 18.10.b0417, GeForce 391.24 (23.21.13.9124), PhysX 9.17.0524, Ryzen Balanced Power Plan.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.97.4618 (Cache & Memory benchmark, BenchDLL 4.3.783-x64);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark (2.1.0.4);
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.1;
- Futuremark 3DMark 13 (2.4.4264);
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0).
Разгон Ryzen 7 2700. Описание общей методики
Предпринимаемые действия для оверклокинга CPU ничем не будут отличаться от тех, что проводились для прежних моделей. Детально о нашем подходе изложено в обзоре продуктов предыдущего поколения Ryzen — семейства Summit Ridge.

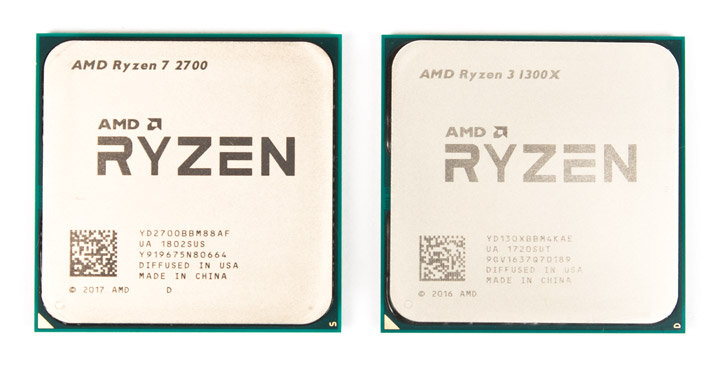

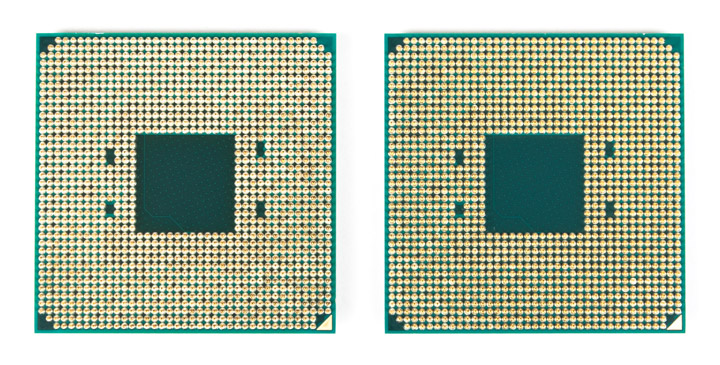

Нам достался достаточно ранний экземпляр Ryzen 7 2700, его батч — UA 1802SUS.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/13-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/14-amd-ryzen-7-2700.jpg)

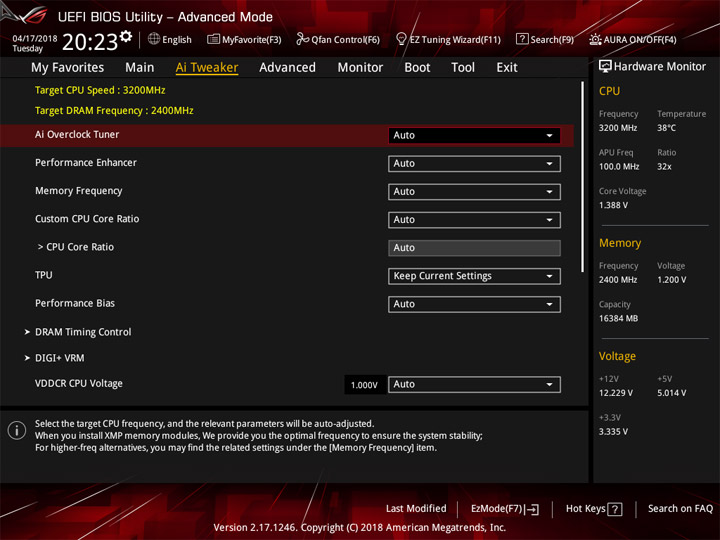

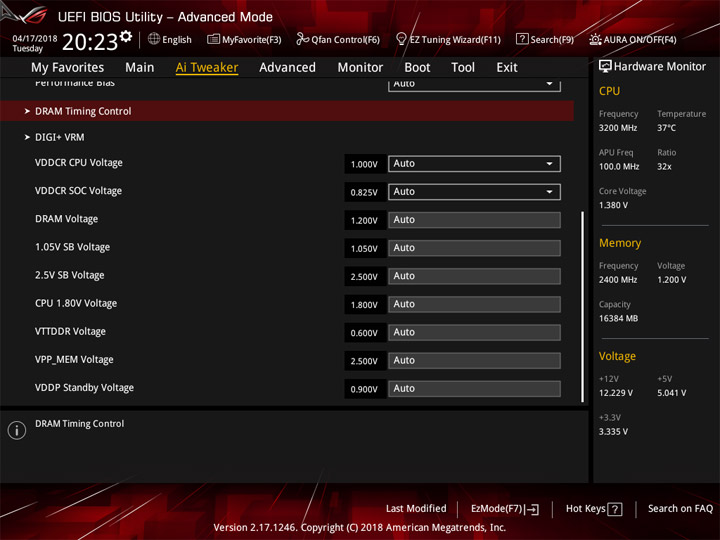

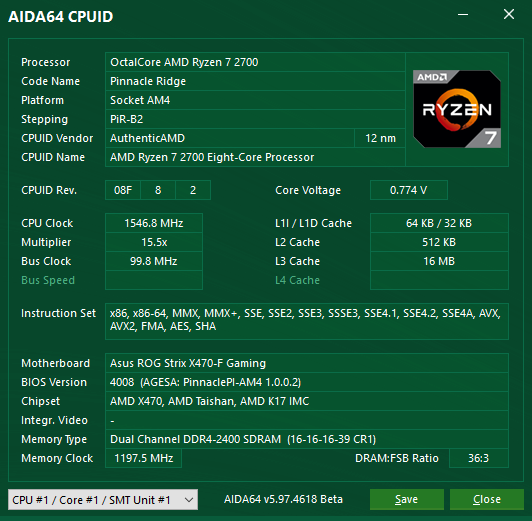

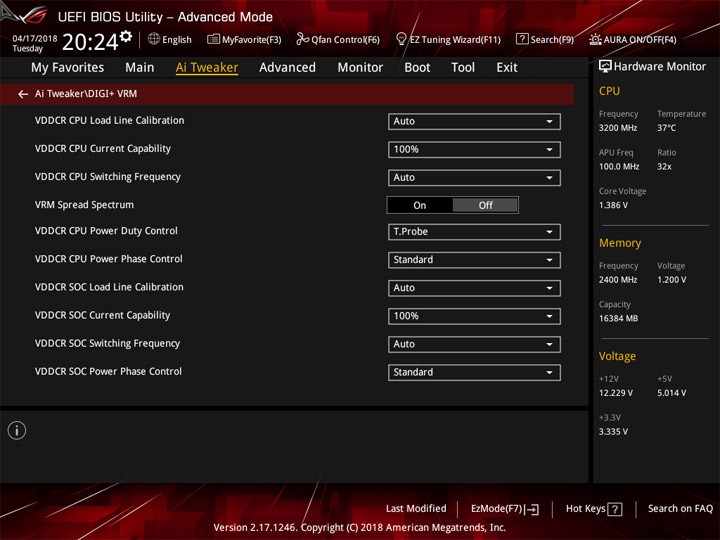

Штатный режим работы в состоянии простоя характеризуется множителем x15,5 и напряжением около 0,77 В.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/31-amd-ryzen-7-2700.png)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/32-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/33-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/34-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/35-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/36-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/37-amd-ryzen-7-2700.jpg)

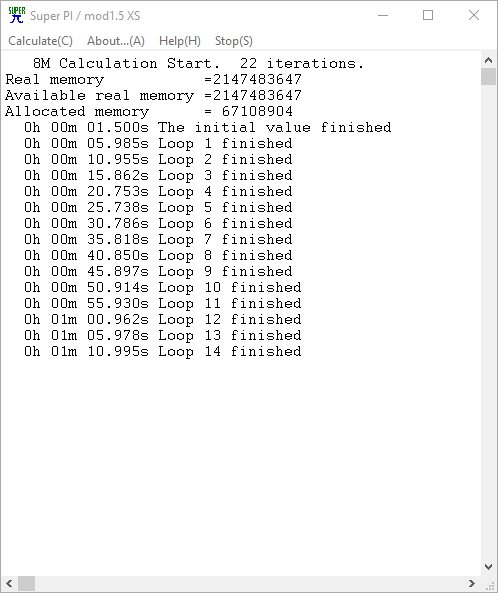

Однопоточная нагрузка повысит частоту до 4091 МГц. Наша модель материнской платы работает с базовой, пониженной до 99,8 МГц, другими словами, множитель вырастет до x41. Пиковое напряжение на ЦП — 1,431 В, ориентируясь по датчику CPU VDD в AIDA64.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/38-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/39-amd-ryzen-7-2700.png)

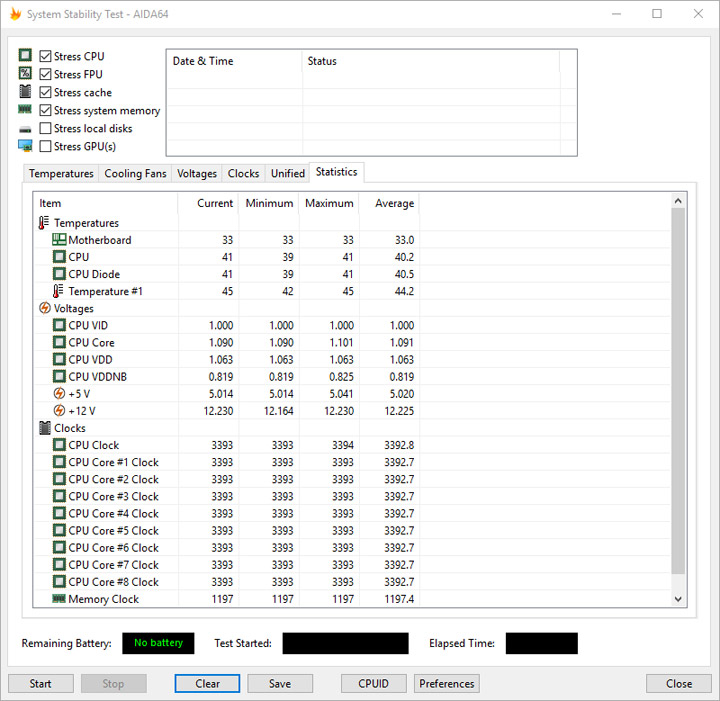

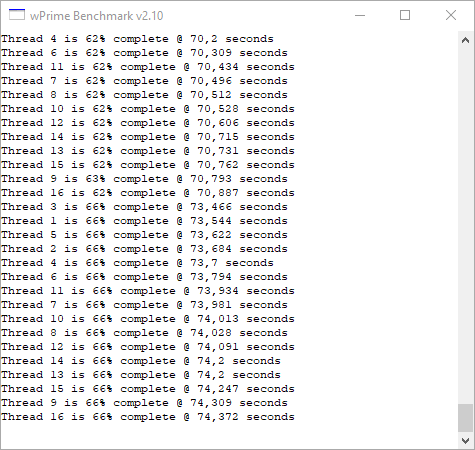

Использование всех шестнадцати потоков понизит частоту до 3,4 ГГц, напряжение не превысит 1,063 В. SOC Voltage равнялось 0,825 В.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/40-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/41-amd-ryzen-7-2700.png)

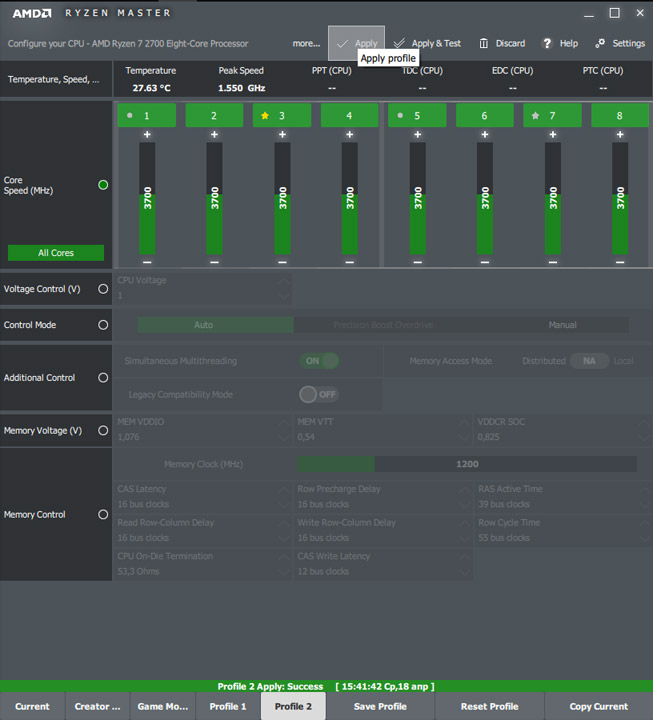

Выход новых моделей ЦП вновь привёл к обновлению интерфейса Ryzen Master, но общий принцип работы оттого не изменился. Для экспресс-анализа разгонных возможностей достаточно взаимодействовать исключительно с частотой, однако, как и прежде, можно активировать и управление напряжением CPU.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/42-amd-ryzen-7-2700.jpg)

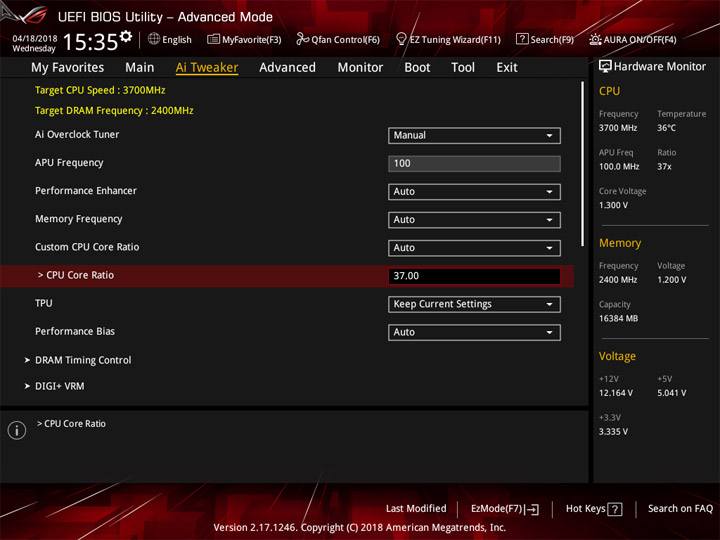

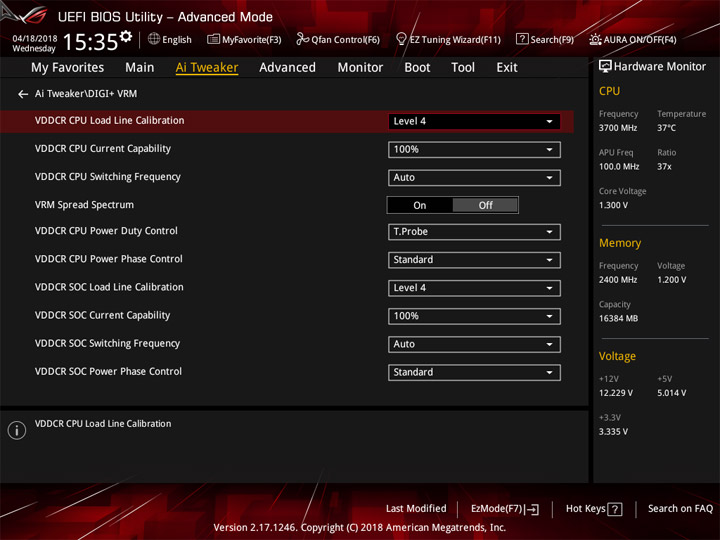

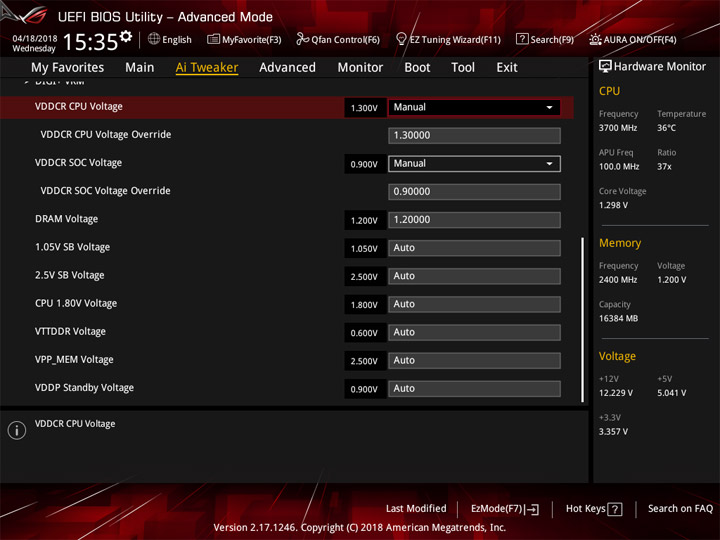

Стоит отметить, частоту ядер допускается наращивать и в индивидуальном порядке, причём посредством UEFI такой трюк провернуть (пока что?) нельзя. А вот поведение при выборе профилей LLC зависит именно от конкретной модели платы, для выбранного нами устройства характерно наличие пяти профилей. Level 5 заставит напряжение расти во время нагрузки буквально скачкообразно, если опираться на показания датчика CPU Core, потому я предпочёл менее агрессивный Level 4. Испытания начнём с частоты 3,7 ГГц и 1,3 В.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/43-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/44-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/45-amd-ryzen-7-2700.jpg)
Напомню, в качестве нагрузки использовался профиль «1024M» из wPrime, а система считалась стабильной, пока этот сценарий продолжал выполняться. Посмотрим, что получилось в итоге:
Модель | Напряжение в UEFI, В | CPU VDD (действующее), В | Частота до сбоя wPrime, МГц |
---|---|---|---|
Ryzen 7 2700 | 1,3 | 1,294 | 4091 |
Ryzen 7 2700 | 1,35 | 1,337 | 4141 |
Ryzen 7 2700 | 1,4 | 1,387 | 4191 |
Ryzen 7 2700 | 1,45 | 1,438 | 4216 |
Ryzen 7 2700 | 1,525 | ≤ 1,512 | 4216 |

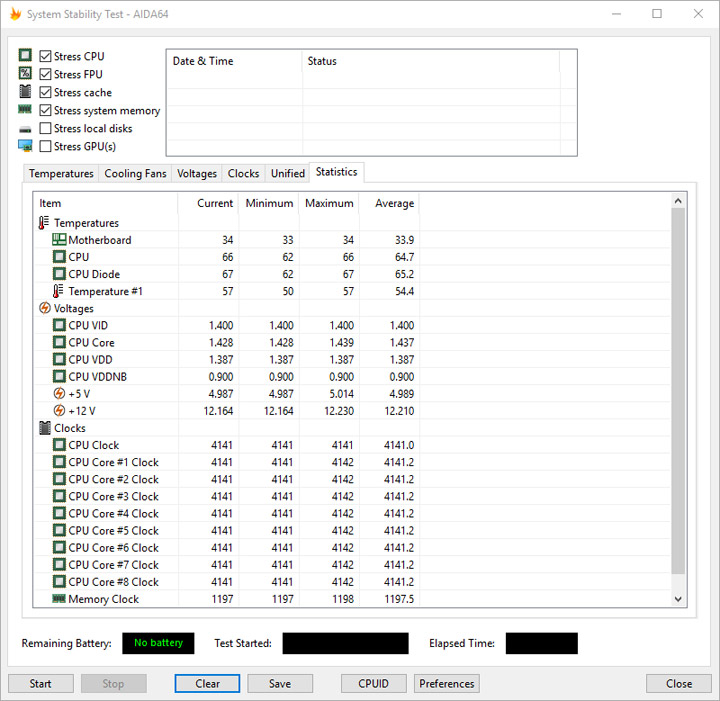

Частотный потенциал оказался не таким высоким, как хотелось бы. Отдельно следует заострить внимание на росте напряжения. Фактически, после 1,4 В отклик в приросте частоты отсутствует, чего с предыдущим поколением продуктов не было, ведь там повышение до 1,5 В пусть и не большие, но успехи давало. Рост температурных показателей и стабильность напряжений можно оценить по нижеприведённым снимкам экрана. Датчик «Temperature #1» соответствует показаниям термопары, закреплённой с тыльной стороны платы напротив распайки силовых элементов из состава VRM. Он позволяет судить об отсутствии опасных значений для этого узла на нашей модели.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/46-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/47-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/48-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/49-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/50-amd-ryzen-7-2700.jpg)

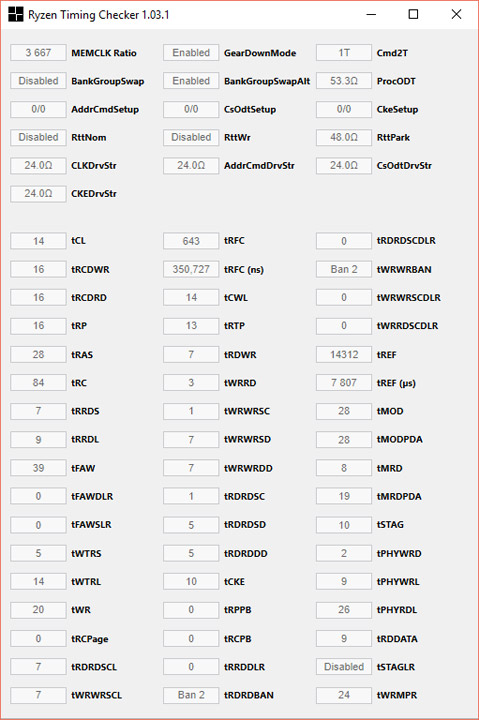

Перед тем, как заняться стабилизацией системы, разгоним оперативную память. Хороший потенциал набор модулей демонстрировал при изучении продуктов Raven Ridge. В этот раз прежде нестабильные 3666 МГц подтвердились в ходе замеров производительности. Полностью работоспособной система всё же была при 3,6 ГГц, в том числе при этапах «холодного старта». А с 3666 МГц нередко настройки сбрасывались, но уже готовый профиль UEFI применяется затем без особых усилий. Потому именно с такой отметкой мы провели все запланированные мероприятия. Напряжение на модулях платой не отслеживается, но в UEFI значение фиксировалось как 1,5 В. Для SOC Voltage достаточными оказались 1,1375 В. Форсировалась основная схема задержек вида 14-16-16-16-28-1T и ещё активировался вручную GearDownMode.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/51-amd-ryzen-7-2700.jpg)

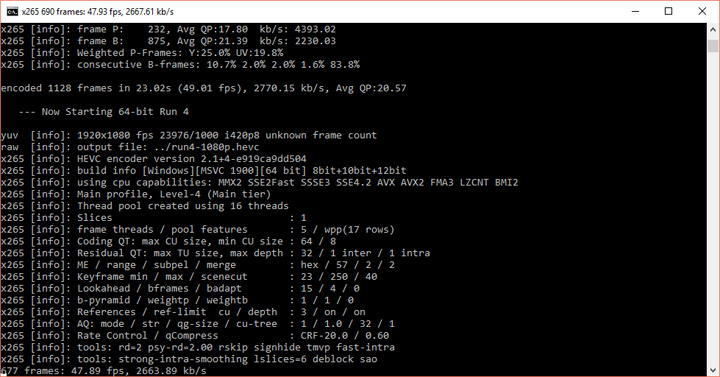

В качестве наиболее тяжёлого нагрузочного сценария вновь использовался x265 HD Benchmark.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/52-amd-ryzen-7-2700.jpg)

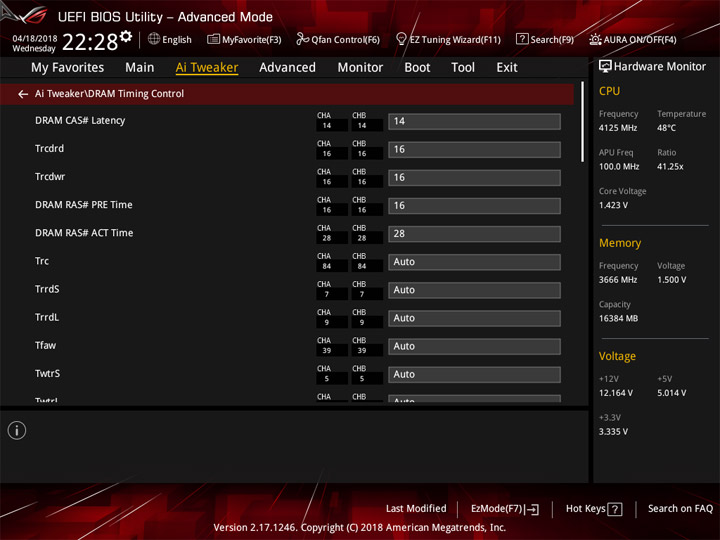

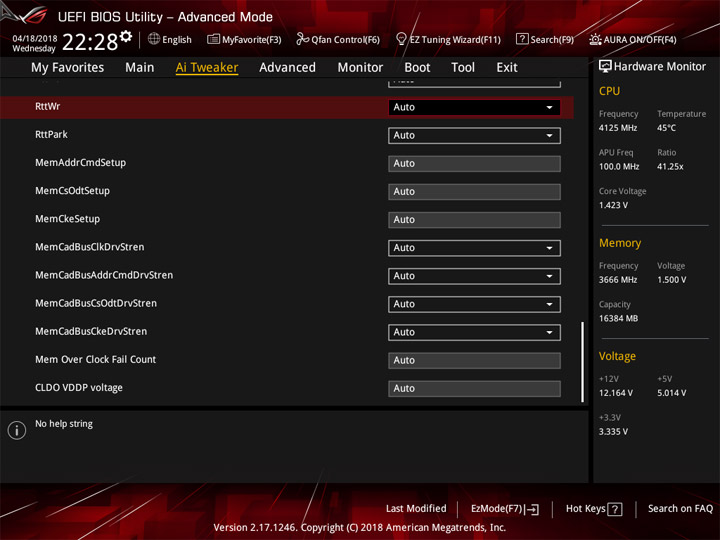

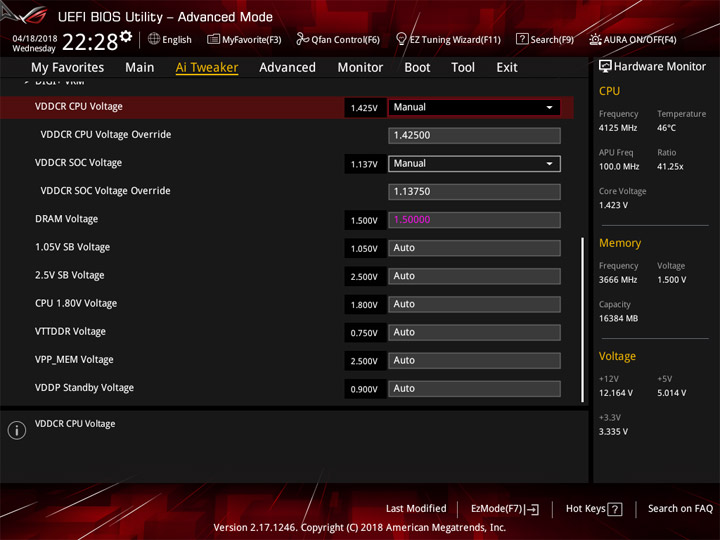

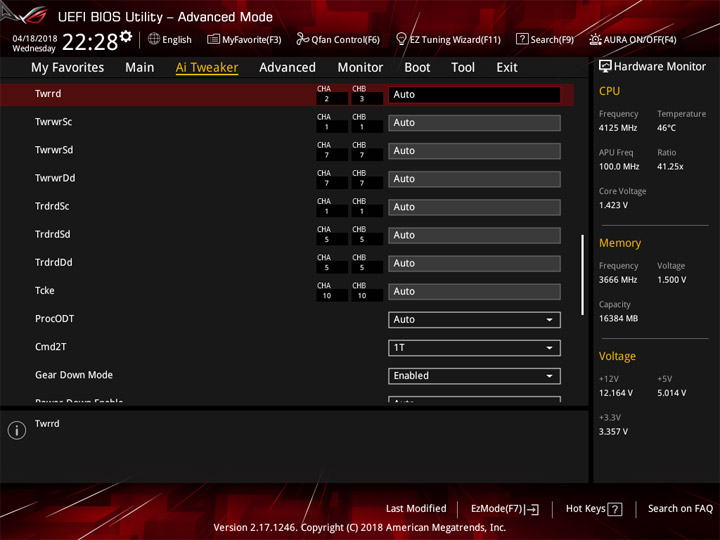

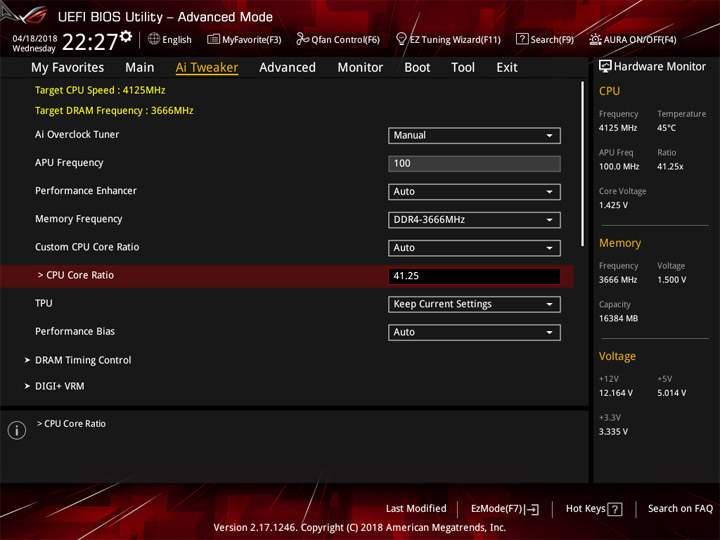

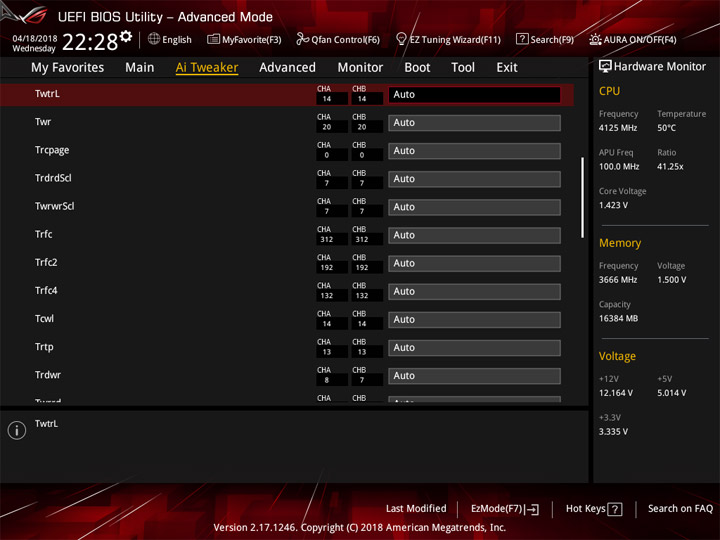

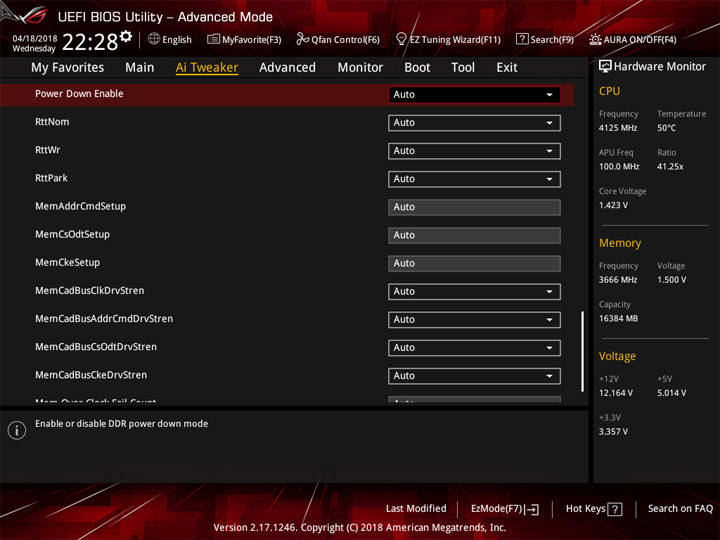

В ходе испытаний я остановился на наборе из множителя x41,25 для процессора и напряжения 1,425 В. Уже для следующего шага (x41,5) недостаточными были действующие 1,5 В. Итоговый набор установок для наших тестов принял такой вид:
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/53-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/54-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/55-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/56-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/57-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/58-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/59-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/60-amd-ryzen-7-2700.jpg)
Истинным значением процессорного напряжения были 1,413 В. Ещё раз подчеркну, в таком режиме система оказалась способна пройти цикл замеров для нашего тестирования. При использовании других сценариев, специализирующихся на выявлении нестабильностей — Prime95 или LinX, неизбежно придётся жертвовать частотой или (и) повышать напряжения, но учитывая поведение Ryzen 7 2700, последнее может ему и не помочь.
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/61-amd-ryzen-7-2700.jpg)
![Ryzen 7 2700](/cpu/amd-ryzen-7-2700/62-amd-ryzen-7-2700.png)
Разгон процессора силами ROG Strix X470-F Gaming прошёл при активном состоянии энергосберегающих технологий. Напряжение я устанавливал вручную, а вот частота ЦП в простое понижалась. Чтобы избежать ситуаций с недостаточно высокими частотными отметками в ходе выполнения сценариев разного рода, активировался Ryzen Balanced Power Plan — особый профиль электропитания в системе Windows.
