Zalman VF3000F: зеленый свет для GeForce GTX 480

После выхода видеокарт NVIDIA на базе графического чипа GF100 многие производители систем охлаждения поспешили представить кулеры для «укрощения» горячих Fermi. Включилась в эту гонку и корейская компания Zalman. Именно ее продукт под названием Zalman VF3000F (GTX480) мы и рассмотрим в данной статье.


Zalman VF3000F

Этот кулер уже не в первый раз фигурирует на страницах нашего сайта. Ранее мы рассматривали видеокарту Zotac GeForce GTX 480 AMP! Edition с аналогичной системой охлаждения, но тогда мы лишь мельком коснулись вопроса сравнения эффективности VF3000 и стоковой турбины.

Отметим еще, что на данный момент Zalman выпускает три модификации VF3000: кулер с индексом A рассчитан для охлаждения решений AMD, с N — для старых флагманских карт NVIDIA двухсотой серии, а с индексом F — для видеоадаптеров семейства Fermi. Все они идентичны и отличаются только креплением и набором радиаторов для охлаждения системы питания и микросхем памяти.

Рассматриваемый нами Zalman VF3000F имеет еще две модификации, что связано с разным дизайном плат и радиаторов под них. Соответственно, для референсных GeForce GTX 465 и GeForce GTX 470 в комплекте идет один радиатор, а для флагмана GeForce GTX 480 используется совершенно другой. О том, какая именно перед вами версия, легко определить по коробке, потому что на ней сразу же указано, с какими видеокартами совместим данный кулер.

Zalman VF3000F

Zalman VF3000F

Внутри упаковки в отдельном отсеке находится инструкция, тюбик с термопастой ZM-STG2, ручной регулятор оборотов FAN MATE 2 с кабелем, наклейка Zalman и пакетик с фурнитурой. Есть двухсторонняя наклейка для фиксации регулятора на любой поверхности.

Zalman VF3000F

Набор крепления включает:
  • четыре шпильки с двухсторонней резьбой;
  • четыре специальные гайки втулки с большой пластиковой головкой;
  • пять пружинок под гайки с головкой;
  • десять винтов с пружинами для фиксации радиатора RAM/VRM;
  • пять резиновых колец;
  • комплекты резиновых, пластиковых и бумажных шайб под винты.
Zalman VF3000F

Для установки на силовые элементы и микросхемы памяти предусмотрен один большой радиатор. Никаких термопрокладок или «подушечек» нет, производитель в качестве интерфейса предлагает использовать свою термопасту.

Zalman VF3000FZalman VF3000F

А вот и сам кулер VF3000F, который внешне смотрится довольно привлекательно из-за зеленого кожуха и фигурного логотипа с «крылышками».

Zalman VF3000F

Zalman VF3000F

Длина его 239 мм, при ширине 98 мм и высоте 51 мм. Вес составляет 430 грамм.

В основе всей конструкции пять медных 6-мм тепловых трубок, на которые нанизано 112 алюминиевых пластин. Можно сказать, что кулер имеет две секции — одна включает три длинные трубки и большее число ребер, вторая меньше по размерам и ее пластины нанизаны на две более короткие трубки.

Zalman VF3000F

Качество обработки основания очень высокое.

Zalman VF3000F

Трубки в основании уложены в желобки, подогнанные под их форму. Надежный контакт обеспечивается пайкой — видны следы припоя.

Zalman VF3000F Zalman VF3000F

По углам отходят лучи крестовины с отверстиями для шпилек. Аналогичная система крепления применялась и у старых кулеров Zalman — VF1000 и даже в VF900-Cu.

Обдув радиатора осуществляется двумя вентиляторами диаметром 92 мм.

Zalman VF3000F

Они крепятся на пластиковую рамку, которая фиксируется защелками за крайние пластины. Для более надежного контакта с одной стороны используется клей.

Zalman VF3000F

Согласно заявленным данным скорость вращения вентиляторов регулируется в пределах от 1400 до 3000 об/мин (± 15%) при уровне шума от 18 до 32 дБА. Они имеют зеленую подсветку, что дополняет общий «зеленый» стиль продукта.

Zalman VF3000F

Поклонники NVIDIA явно будут рады.

GeForce GTX 480 и установка Zalman VF3000F

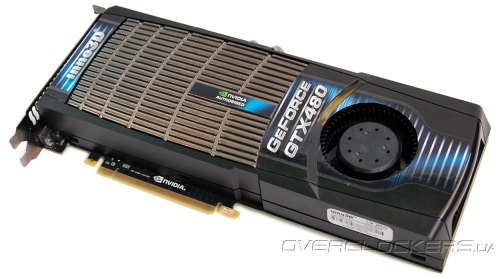

Для тестирования кулера мы взяли простой референсный видеоадаптер GeForce GTX 480 от компании Inno3D.

Zalman VF3000F

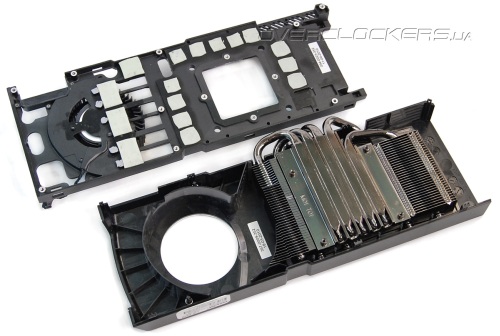

Стандартная система охлаждения, выполненная по типу турбины, включает массивное основание-радиатор для системы питания, чипов памяти и собственно радиатор GPU с пятью тепловыми трубками.

Zalman VF3000F

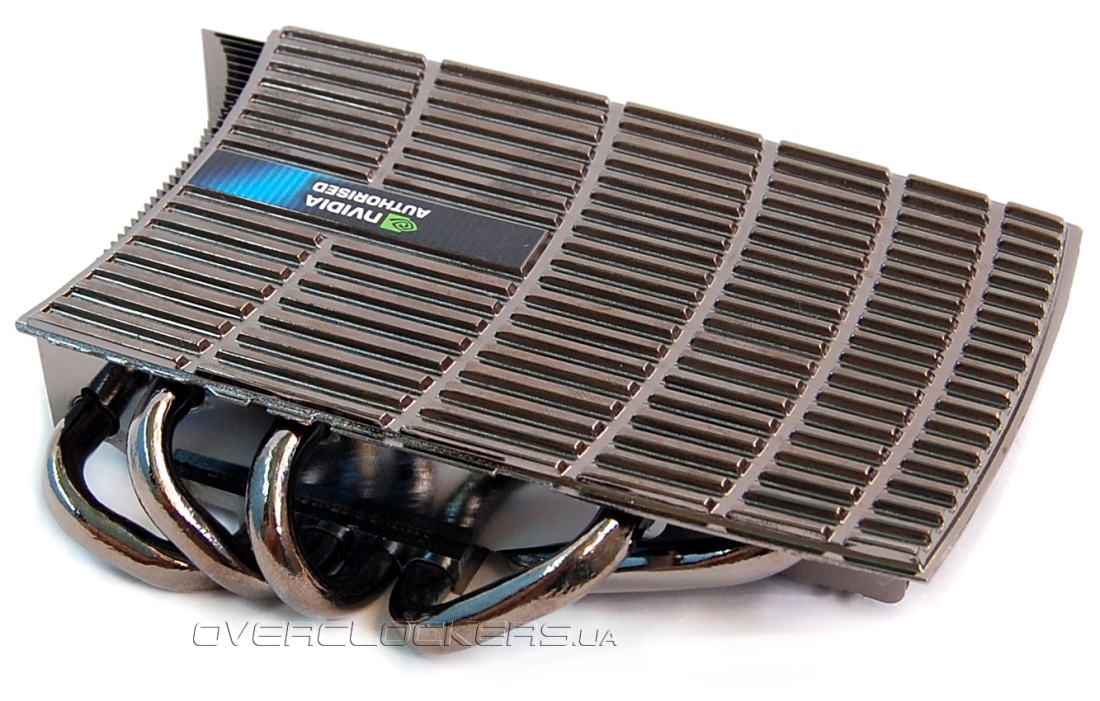

Тепловые трубки напрямую контактируют с крышкой графического ядра. Большая ребристая пластина, расположенная с внешней стороны корпуса, тоже является частью радиатора.

Zalman VF3000F  Zalman VF3000F

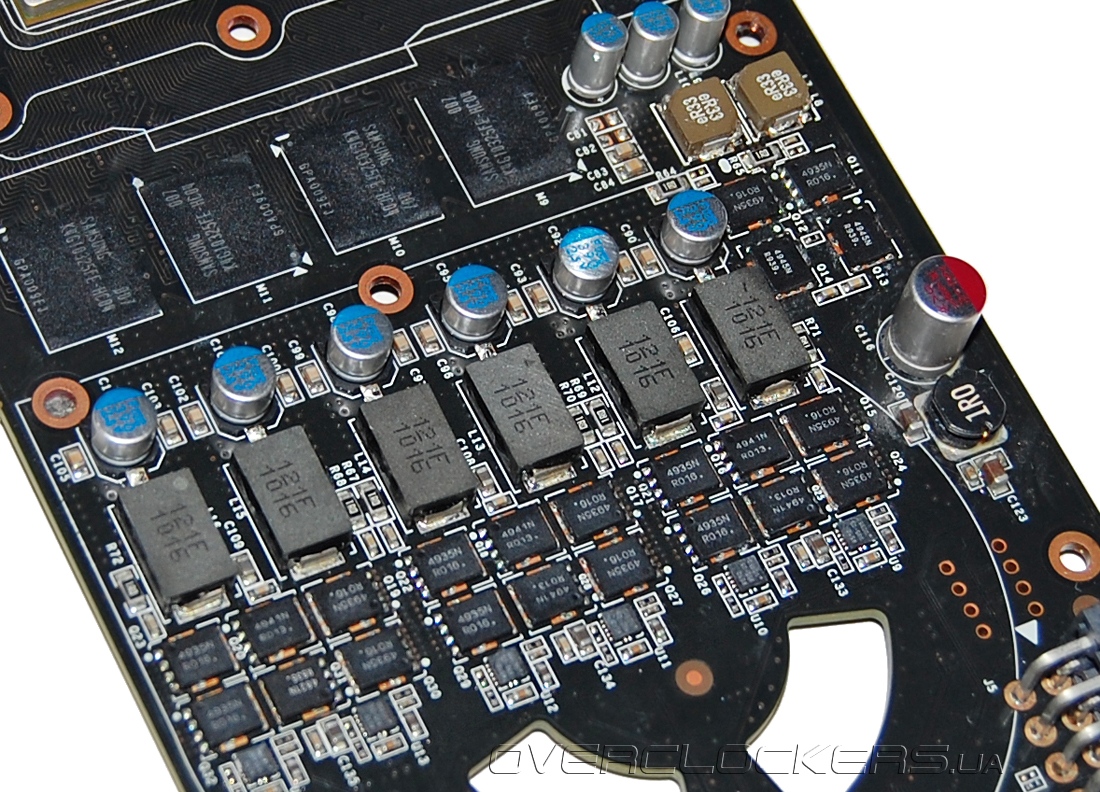

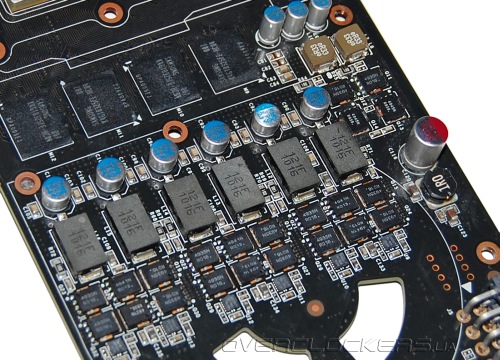

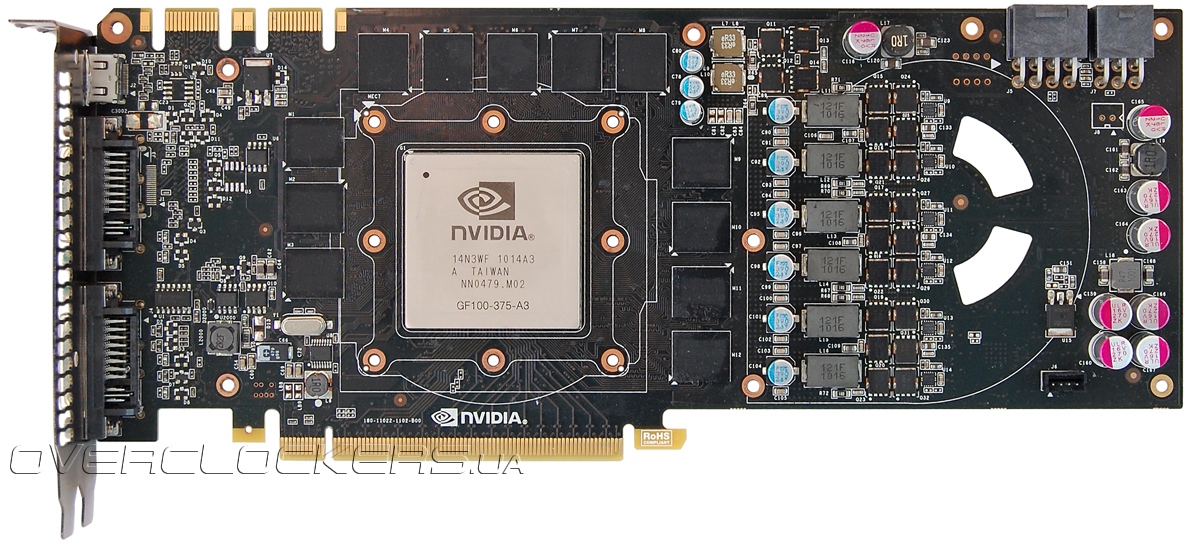

Для современных видеоадаптеров важную роль играет не только охлаждение графического чипа, но и силовых элементов системы питания.

Zalman VF3000F

Zalman VF3000F

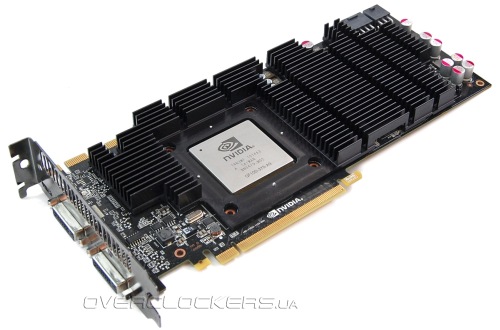

Эту задачу у Zalman VF3000F выполняет один радиатор. Перед его установкой на транзисторы и микросхемы наносится термопаста. Высота элементов на плате немного отличается, поэтому пасту экономить не стоит, лучше наносить ее толстым слоем.

Zalman VF3000F

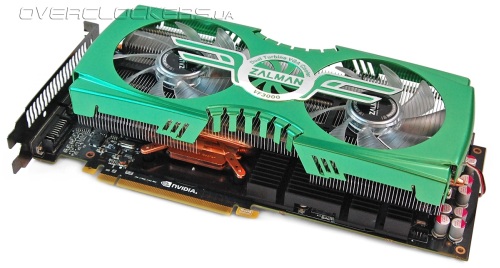

Кулер очень легко устанавливается на плату.

Zalman VF3000F

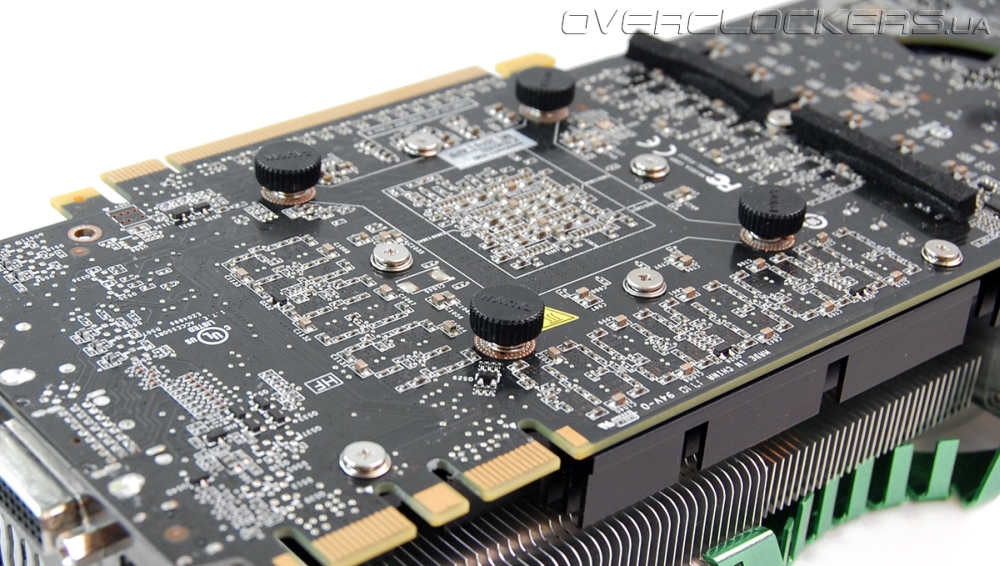

С обратной стороны он фиксируется специальными гайками-втулками с головкой. Данную процедуру можно легко выполнить вручную. К отвертке придется лишь прибегнуть для ввинчивания фиксирующих винтов черного радиатора.

Zalman VF3000F

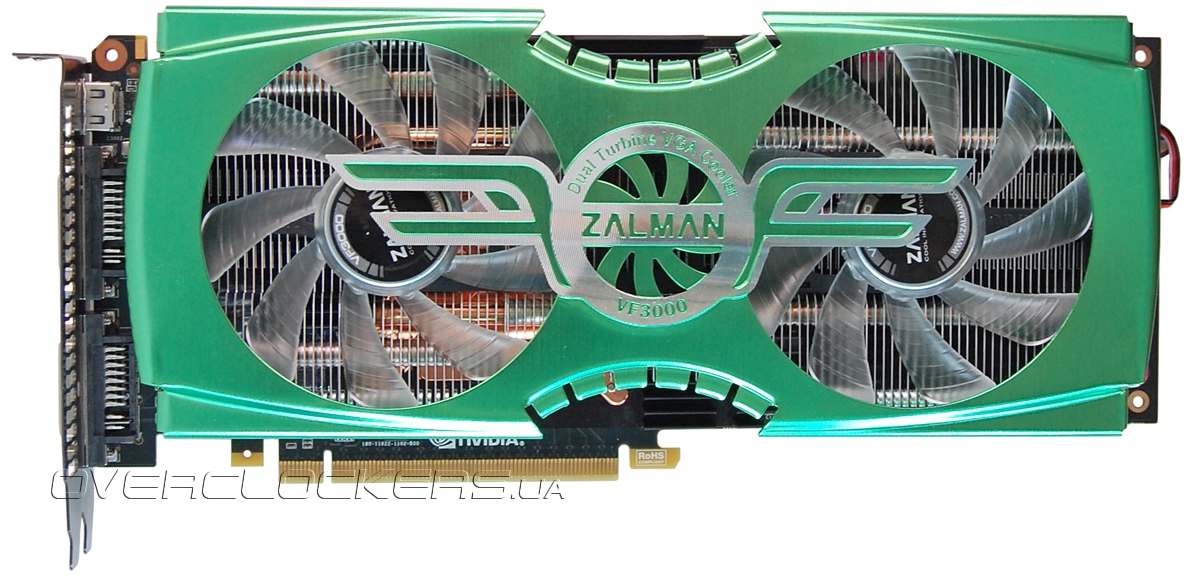

С Zalman VF3000F видеокарта занимает три слота.

Zalman VF3000F

Много, но все современные эффективные системы охлаждения имеют такие же габариты, если не больше (как, например, Thermalright Spitfire).

Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core 2 Quad Q9550 (2,83@3,95 ГГц, 465 МГц FSB);
  • кулер: Thermalright Ultra-120 eXtreme;
  • материнская плата: ASUS Rampage Formula (Intel X48 Express);
  • память: OCZ OCZ2FXE12004GK (2x2GB, DDR2-1200@1162 МГц при таймингах 5-5-5-15);
  • звуковая карта: Creative Audigy 4 (SB0610);
  • жесткий диск: WD3200AAKS (320 ГБ, SATA II);
  • блок питания: Seasonic SS-850HT (850 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвера видеокарты: NVIDIA ForceWare 258.96.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Файл подкачки фиксировался на уровне 1024 МБ.

Мы протестируем Zalman VF3000F и сравним со стоковым охлаждением в двух режимах — в игровом и при экстремальной нагрузке FurMark. В первом случае использовалась игра Crysis Warhead. В специальном тестовом приложении Crysis Warhead Benchmarking Tool многократно прогонялась демо-запись Ambush в разрешении 1920х1200 при AA4x. Длительность этого теста 12 минут. Во втором случае использовался «тест на стабильность» в FurMark 1.8.2. в разрешении 1680х1050 с включенными displacement mapping и пост-эффектами. Длительность тоже 12 минут.

Тесты проводились при стандартных частотах 701/1401/3696 МГц при напряжении на GPU 0,987 В и в разгоне до 825/1650/4080 МГц при 1,013 В. В номинале родная СО функционировала в стандартном режиме автоматического управления оборотами, дополнительно проведен тест в Crysis Warhead на максимальных оборотах вентилятора. При разгоне стандартный кулер функционировал только в самом производительном режиме. Разогнанная видеокарта прогревалась игровым тестом.

Zalman VF3000F подключался через регулятор Fan Mate 2 к материнской плате. Для тестов на стандартных частотах вентиляторы устанавливались на 1500, 2000, 2500 об/мин. При разгоне использовались лишь последние два режима. Максимальные обороты при прямом подключении к плате составили примерно 3340 об/мин — в таком режиме кулер протестирован и на номинальных частотах и при разгоне.

Референсный кулер тестировался с родным термоинтерфейсом, для Zalman VF3000F использовалась комплектная паста. Тесты проводились в открытом корпусе при 24 °C в помещении.

Отметим еще, что на референсном кулере пиковая температура достигалась в самом начале прогрева. Температура горячего GF100 растет очень быстро, и при автоматическом управлении кулером она не успевает нормализироваться из-за постепенного повышения оборотов до необходимого уровня. После достижения этого уровня резкий рост температуры прекращается. На нижнем графике отлично виден этот момент.

Zalman VF3000F

Это характерно для любого вида нагрузки в автоматическом режиме. При фиксации оборотов изначально на высоких значениях процесс роста температуры не имеет подобных скачков. Поэтому мы учитывали лишь данные после нормализации, что более точно характеризует возможности системы охлаждения и больше соответствует реальной температуре при постоянной нагрузке на GPU. Так, в приведенном примере максимальная фиксируемая температура составит 92 градуса Цельсия, а не 96 в момент скачка.


Результаты тестирования

Zalman VF3000F

Zalman VF3000F

В игровом режиме даже при 1500 об/мин кулер Zalman VF3000F оказался эффективнее стандартной турбины, работающей более чем на 3300 об/мин. А при 2000 об/мин Zalman уравнивается с турбиной, работающей в самом скоростном режиме. С FurMark при 2000 об/мин Zalman уже не справляется — сто градусов нельзя назвать приемлемой температурой. При 2500 об/мин температура ядра 93 °C. Это столько же, как и с референсной СО, вот только шум у последней неимоверно высокий, да и нагрев платы больше.

Zalman VF3000F

С охлаждением разогнанной видеокарты в игровом режиме Zalman VF3000F без проблем справляется при 2500 об/мин. Гул при этом, конечно, присутствует, но он вполне терпимый и не идет ни в какое сравнение с ревом стандартной турбины.


Выводы

Zalman VF3000F продемонстрировал хорошую эффективность в сравнении со стоковым охлаждением GeForce GTX 480. Данный кулер даже в тихом режиме при 1500-2000 об/мин поддерживает более низкие температуры, чем стандартная СО на близких к максимальным оборотах при соответствующем высоком уровне шума. И если из-за такого шума о практическом использовании разгона на GeForce GTX 480 можно забыть, то Zalman VF3000F позволит заметно поднять частоты видеоадаптера без акустического дискомфорта для пользователя. Отметим еще, что среди доступных на рынке охладителей для GeForce GTX 480 рассмотренный кулер отличается самой демократичной ценой, учитывая наличие в комплекте радиатора для памяти и блока VRM.
