Установка

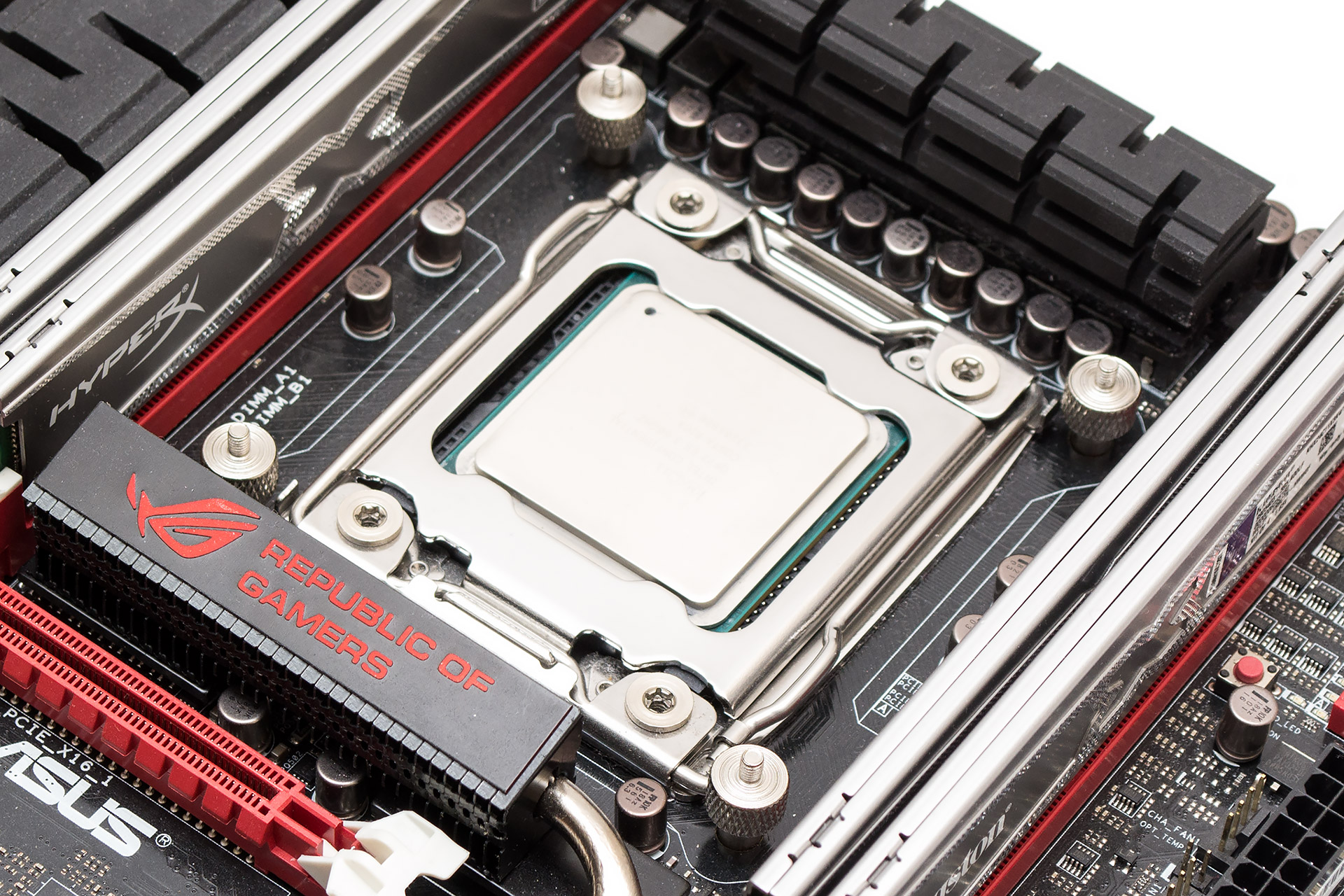

Для теста эффективности Zalman CNPS16X использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Процесс монтажа начинается с установки винтовых стоек, которые закручиваются вручную.

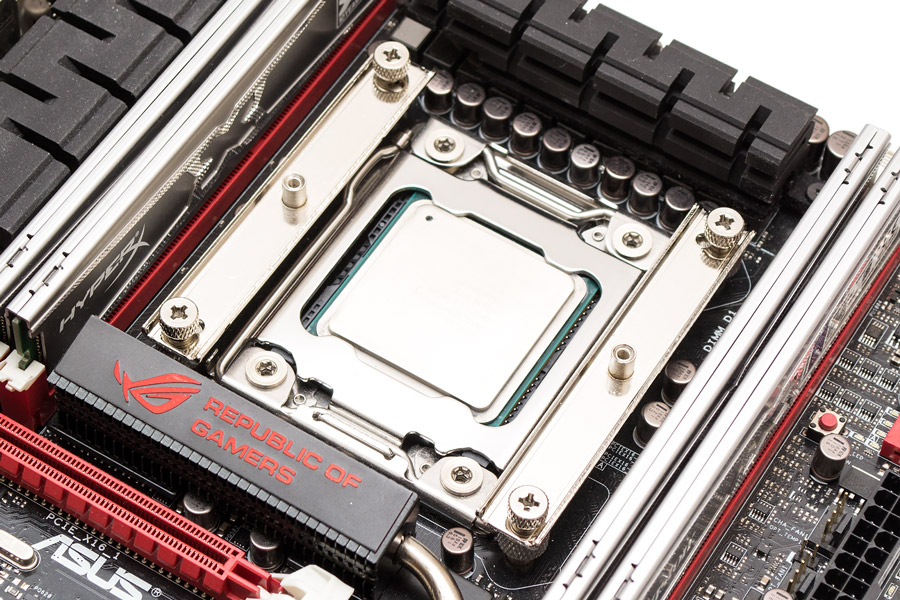

На стойки ставятся крепежные лапы, которые фиксируются крестовыми гайками.

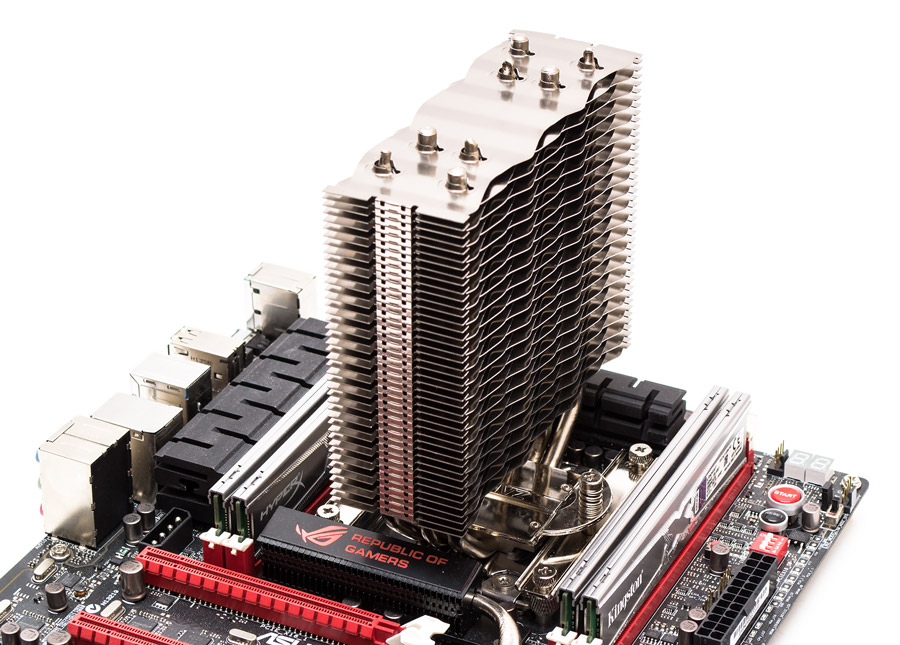

Далее наносим термоинтерфейс и двумя подпружиненными винтами с отверткой прикручиваем радиатор. Затягивать их стоит поочередно, по несколько оборотов за подход.
Прищелкиваем на место передний и задний вентилятор (важно их не перепутать), затем прищелкиваем сверху крышку со светодиодной подсветкой. При этом нужно убедиться, что контакты на крышке и вентиляторе совпадают.

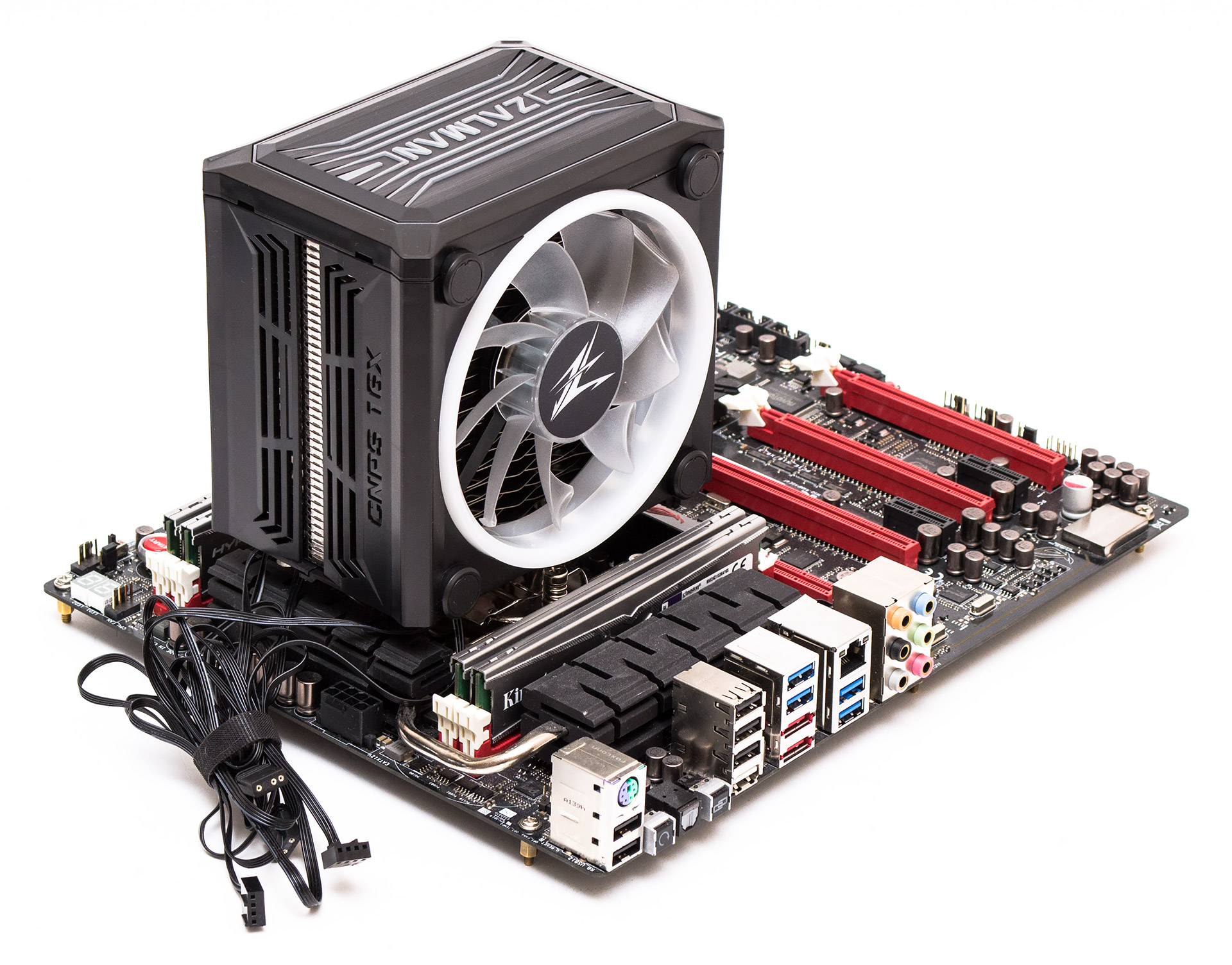

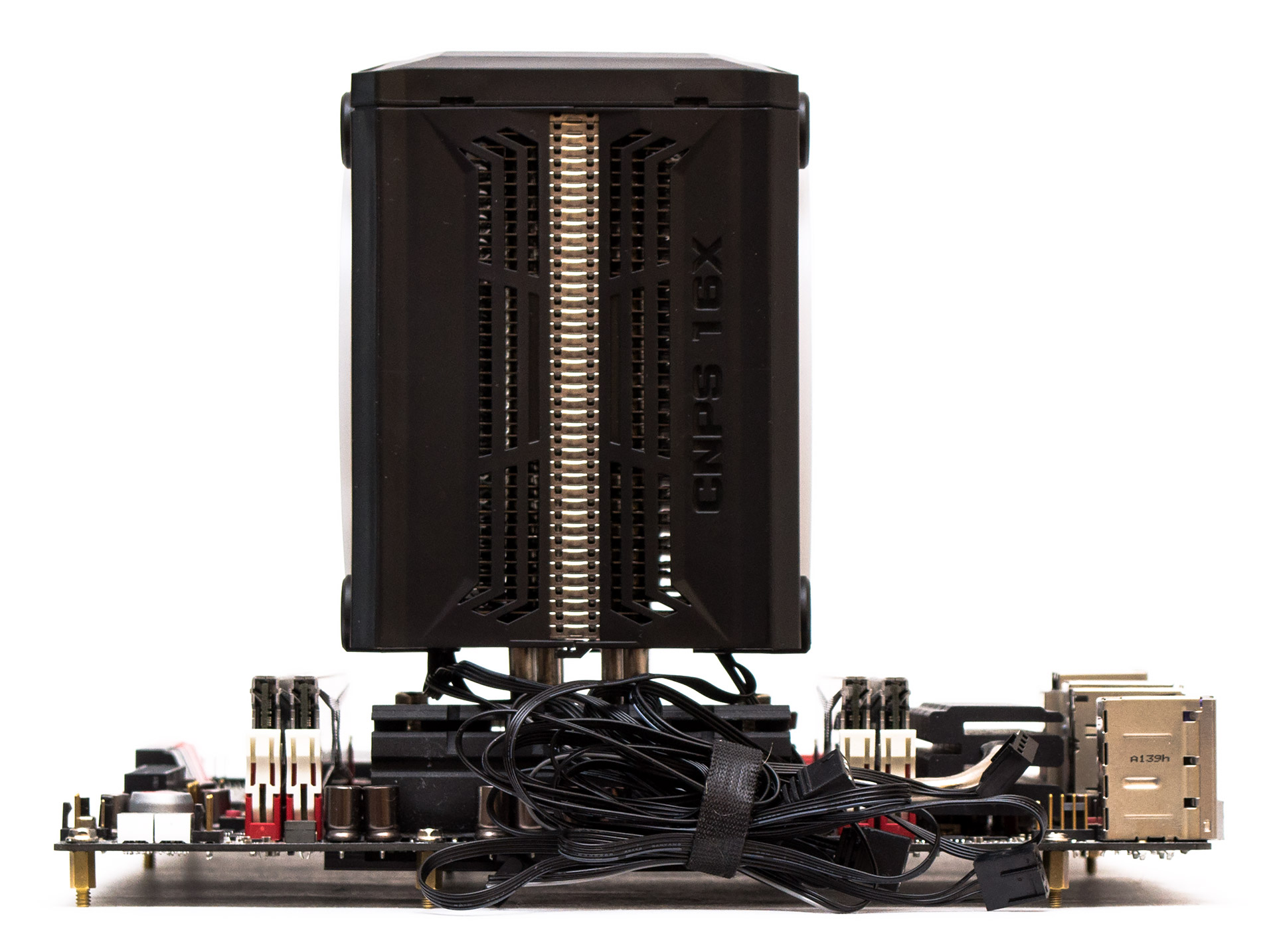

Как и в старших моделях, от кулера идет пять очень длинных проводов. Придется постараться, чтобы правильно разложить их в корпусе.

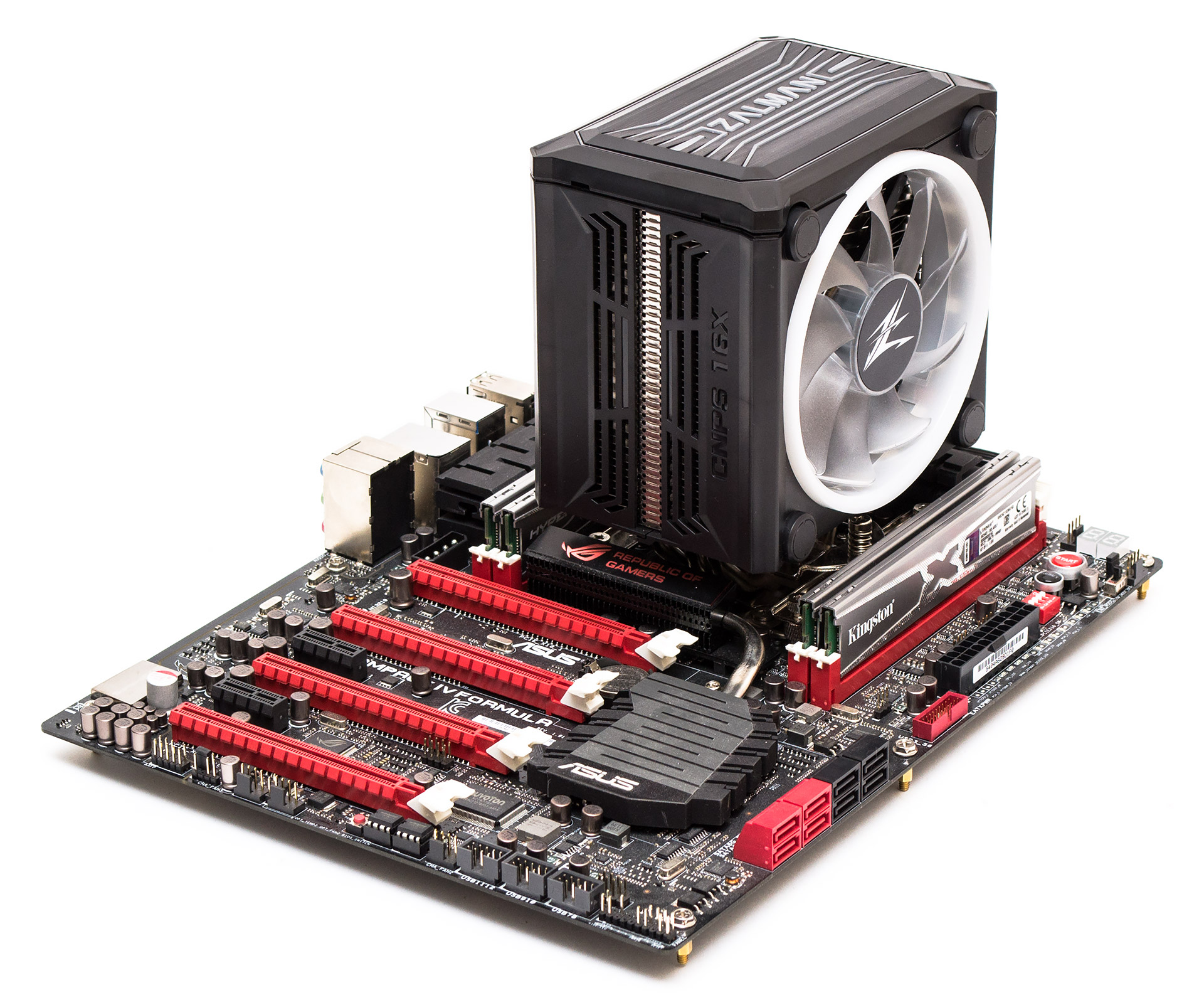

Конфликта с памятью у кулера на данной платформе нет и вероятно, что не будет и на других процессорных разъемах. А если будет, то память придется устанавливать до монтажа вентилятора и следить за тем, чтобы она была не выше 34 мм.
Первый слот расширения PCI-E находится очень близко к кулеру, но не мешает установке видеокарты. А вот чтобы нажать на защелку слота, придется искать подручные средства, палец туда уже не пролезет.

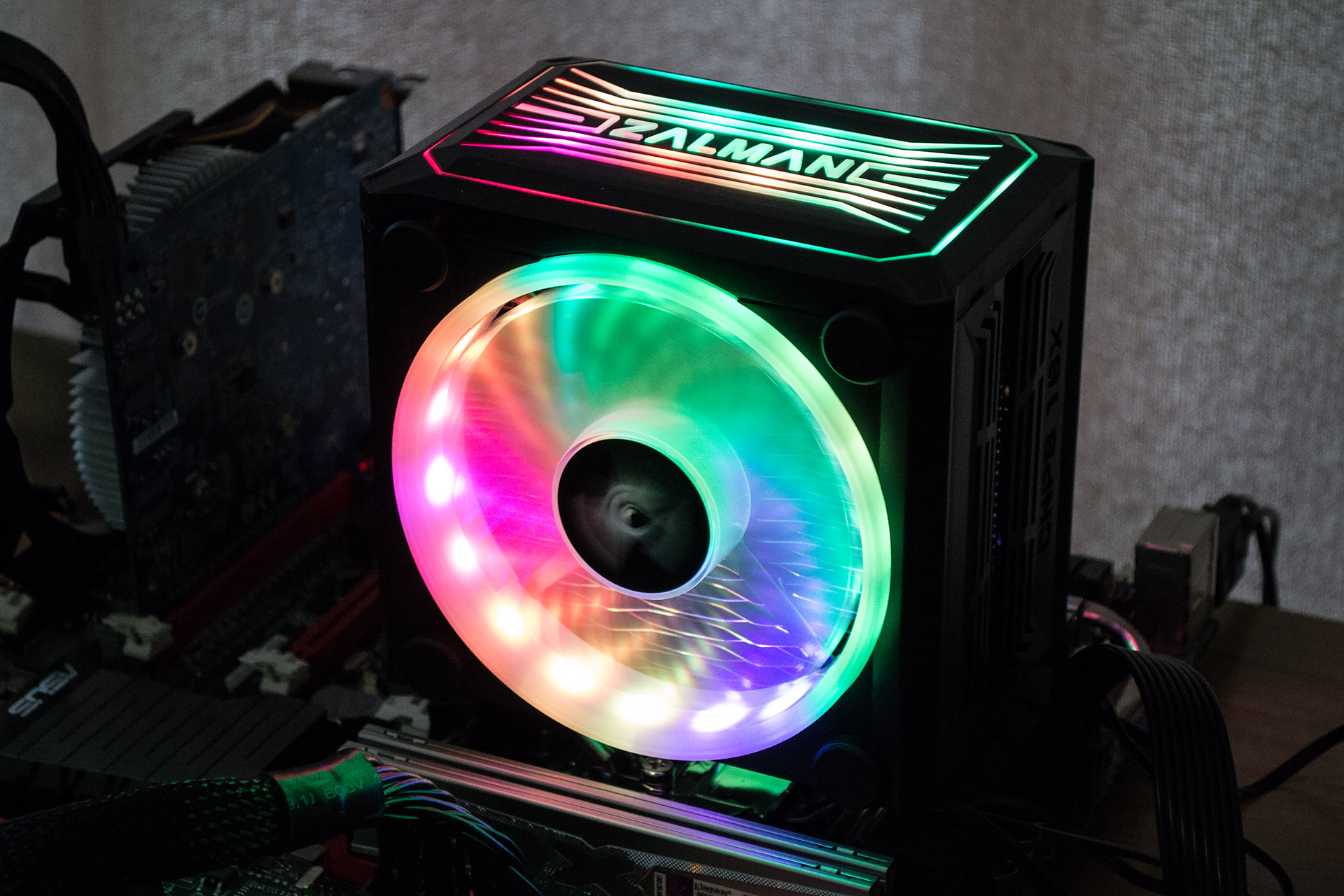

Светится кулер со всех сторон, красиво и ярко. Но лишь в том случае, если на материнской плате есть подходящий разъем управления подсветкой, поскольку своего контроллера в комплекте нет.
Отпечаток термопасты на подошве кулера и крышке процессора получился на удивление приличным, что говорит о хорошем качестве обработки основания прямого контакта.
Технические характеристики
Эффективность отвода тепла кулером Zalman CNPS16X сравнивалась с одним из лучших представителей бюджетного класса охлаждения — Aardwolf Performa 10X, имеющим схожие габариты, но чуть большую площадь рассеивания тепла и на одну тепловую трубку больше. На Performa был установлен второй вентилятор на вытяжку, чтобы сделать сравнение более прямым.
| Техническая характеристика | Zalman CNPS16X | Aardwolf Performa 10X (APF-10XPFM-120) |
|---|---|---|
| Страница продукта | zalman.com | performa.cool |
| Совместимость с процессорными разъемами | Intel LGA 115x, 2011, 2011-V3, 2066 AMD AM4, AM3(+), FM2(+) |
Intel LGA 775/115x/1366/2011/2066 AMD AM2(+)/AM3(+)/AM4/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 48х132х158 | 131x74x151 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х26 | 120х120х25 |
| Материал радиатора и конструкция | Конструкция из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют медное основание прямого контакта. Вся остальная конструкция никелирована | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 490 | 579 |
| Количество пластин радиатора, шт. | 43 | 46 |
| Толщина пластин, мм | 0,5 | 0,4 |
| Межреберное расстояние, мм | 1-4,5 | 2 |
| Расчетная площадь радиатора, см² | ~ 5 177 | ~ 6 834 |
| Модель вентилятора | 2 x ZE-1225CSM (ZM16X PWM) | 1 х Aardwolf AF12025H12M-2433 |
| Скорость вращения вентилятора, об/мин | 800 ~ 1500 с ШИМ (+/- 10%) | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 83,25 (+/- 10%) | 76 |
| Уровень шума вентилятора, дБ (А) | 27 (+/- 10%) | 16 ~ 35 |
| Статическое давление, мм воды | 1,21 | 3,91 |
| Количество и тип подшипника вентилятора | EBR (Улучшенная втулка скольжения) | Long Life Bearing (Улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 50 000 | – |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,2 | 0,18 |
| Пиковое энергопотребление вентилятора, Вт | 2,4 | 2,16 |
| Дополнительные особенности | ARGB подсветка вентиляторов и верхней крышки кулера, переходник подсветки под платы Gigabyte | – |
| Средняя стоимость, $ | ~80 | ~35 |
Тестовый стенд
Для тестирования эффективности кулера Zalman CNPS16X использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: Chieftec Polaris PPS-750FC (750 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Его тепловой пакет в данном режиме достигал 148 ватт. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности.
Вентиляторы на нашем экземпляре Zalman CNPS16X оказались довольно тихоходными и не смогли раскрутится выше 1400 об/мин, создавая при этом 56 дБ (А) шума. Стоит отметить, что хотя шумомер и зафиксировал такую громкость, субъективно она не вызывала особого раздражения, поскольку в фоне не было слышно паразитных шумов. А на пониженных оборотах кулер практически бесшумный. Для того, чтобы добиться аналогичного шума от оппонента Aardwolf Performa 10X, скорости его пропеллеров были выставлены на 1600 об/мин.

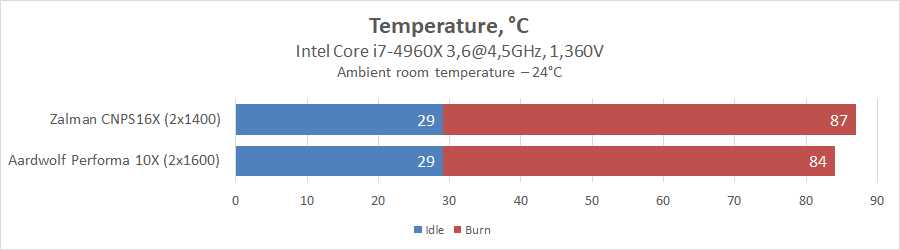

Посмотрим на график температур для каждого уровня шума.
Zalman CNPS16X продемонстрировал вполне ожидаемый уровень эффективности для кулера на четыре тепловые трубки и с прямым контактом основания. Кулер на самом деле способен отвести около 150 ватт тепла, хотя это значение находится близко к пределу его возможностей. Он оказался на три градуса слабее, чем Aardwolf Performa 10X, впрочем, в стоковом варианте без второго вентилятора у Performa, они показали бы приблизительно одинаковый результат. Другими словами, радиатор у CNPS16X сделан хорошо, но ограничение максимальных оборотов пропеллеров не дает ему раскрыться в полной мере. Это конечно оправдано с точки зрения потребителей, которым не нужны рекорды, а требуется относительная тишина в работе.
Выводы
Zalman CNPS16X — красивый кулер с типичным для своего класса уровнем производительности. По большому счету это слегка улучшенная версия Zalman CNPS10X Optima II, с более качественным радиатором, вторым вентилятором и управляемой подсветкой. Да, именно радиатор мне понравился здесь больше всего. Отличный по форме и исполнению и с удобным креплением. К сожалению, к нему прилагается массивный пластиковый обвес и не особо мощные, но зато тихие вентиляторы. Ну, хотя бы подсветка тут удалась на славу, и именно она, вероятно, станет основным аргументом для тех, кто пожелает приобрести себе данную модель кулера.
Недостатки у CNPS16X тоже есть. Демонтировать его, не вынимая из корпуса плату, довольно сложно. Вентиляторы фактически незаменяемые. Когда-то, через несколько лет, они выйдут из строя, и придется придумывать свой вариант крепления для других пропеллеров. По мелочам можно придраться и к большому количеству длинных проводов подключения, и к отсутствию в комплекте контроллера подсветки.
Но главный вопрос вызывает ценовая политика Zalman в позиционировании CNPS16X. Он оценивается чуть дороже чем CNPS17X, который слегка мощнее и выглядит более рациональным выбором, если требуется голая производительность и возможность замены вентилятора. Не стоит забывать, что в ассортименте есть и совсем бюджетный CNPS10X Optima II, который тоже достаточно эффективен и симпатичен за свою цену. Да, по части световых эффектов CNPS16X безусловный чемпион среди других кулеров компании, но вот готовы ли за это платить его покупатели?
