Thermaltake Jing: игрушка для процессора

По меркам компьютерной индустрии, тайваньская компания Thermaltake была основана относительно давно. За 12 лет присутствия на рынке компьютерных комплектующих ей удалось выпустить немало действительно интересных продуктов, добиться значительных финансовых успехов и заслужить хорошую репутацию среди компьютерных энтузиастов по всему миру. В 2009 году инженеры Thermaltake даже отличились тем, что создали компьютерный корпус совместно с дизайнерами BMW.

Немногие помнят, что первым удачным решением Thermaltake стал выпущенный в 2000 году инновационный охладитель под названием Golden Orb для процессоров Intel Pentium III, рыночная стоимость которого не превышала $15. С тех пор многое изменилось, и сегодня известный тайваньский вендор имеет широкий модельный ряд, семь региональных представительств по всему миру и даже два дочерних бренда:
  • Tt eSPORTS, под которым компания предлагает высокоуровневые игровые аксессуары (мыши, клавиатуры, коврики, гарнитуры, и т.д.);
Tt eSPORTS

  • Luxa2 специализируется на hi-end корпусах для HTPC (Home Theatre PC), аксессуарах высокого уровня для ПК и продуктов компании Apple.
Luxa2

Под хорошо знакомым брендом Thermaltake компания продолжает выпускать компьютерные корпуса, воздушные и жидкостные системы охлаждения, блоки питания, внешние карманы для накопителей, корпусные вентиляторы, а также различные аксессуары.

Сегодня мы расскажем вам о процессорной системе охлаждения среднего уровня с красноречивым названием Thermaltake Jing. Отметим, что Jing в переводе с китайского означает «тишина», и тайваньские разработчики позиционируют это решение как одно из наиболее малошумных в модельном ряду кулеров Thermaltake. Насколько тихим и эффективным окажется представленный охладитель, мы расскажем ниже, а пока начнем наше знакомство с рассмотрения упаковки продукта.


Упаковка и комплектация

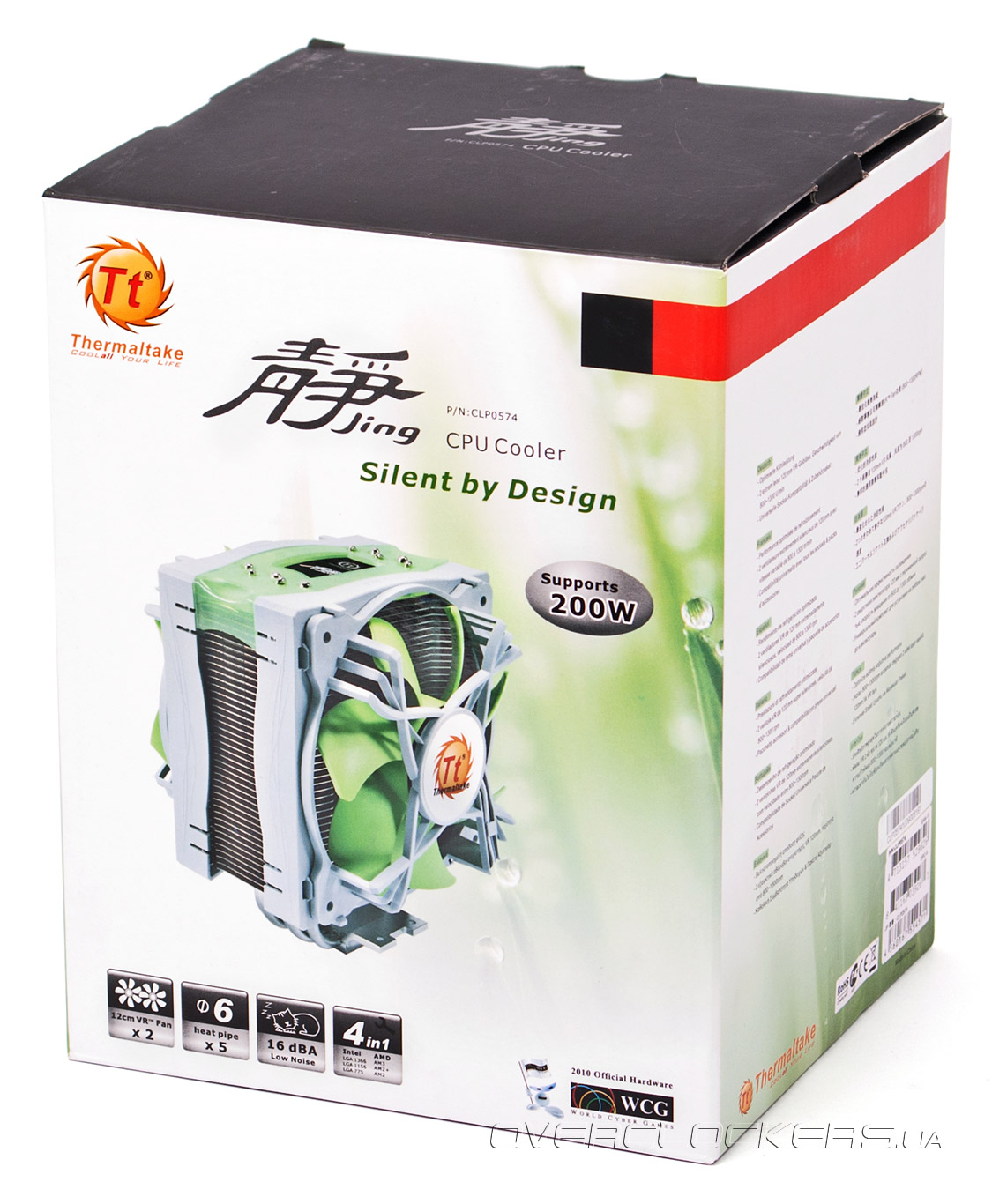

Система охлаждения поставляется в приятного вида картонной коробке средних размеров, которая к тому же является довольно информативной. На стенках упаковки производитель приводит описание особенностей продукта на нескольких языках, а также его подробные характеристики.

Thermaltake Jing

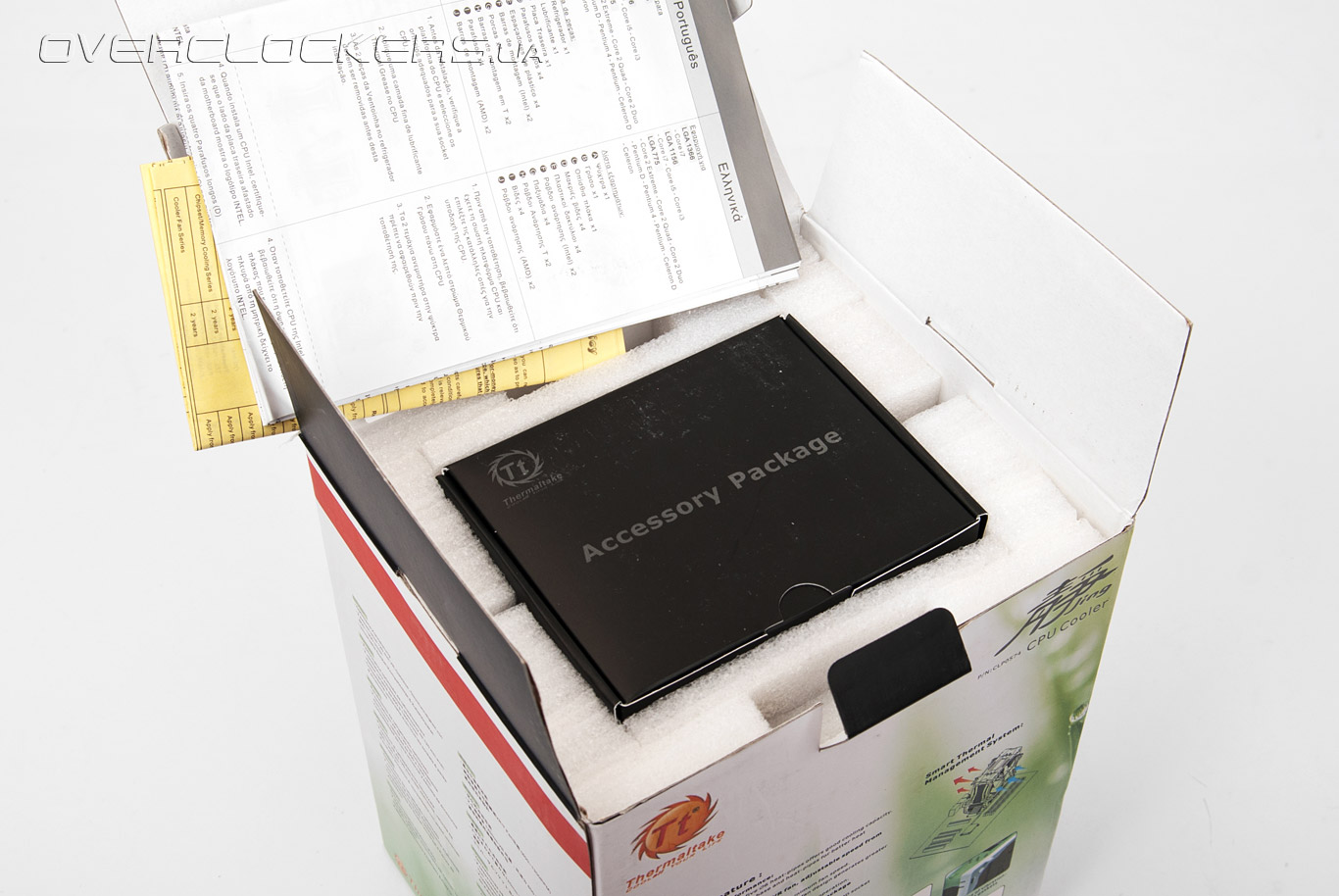

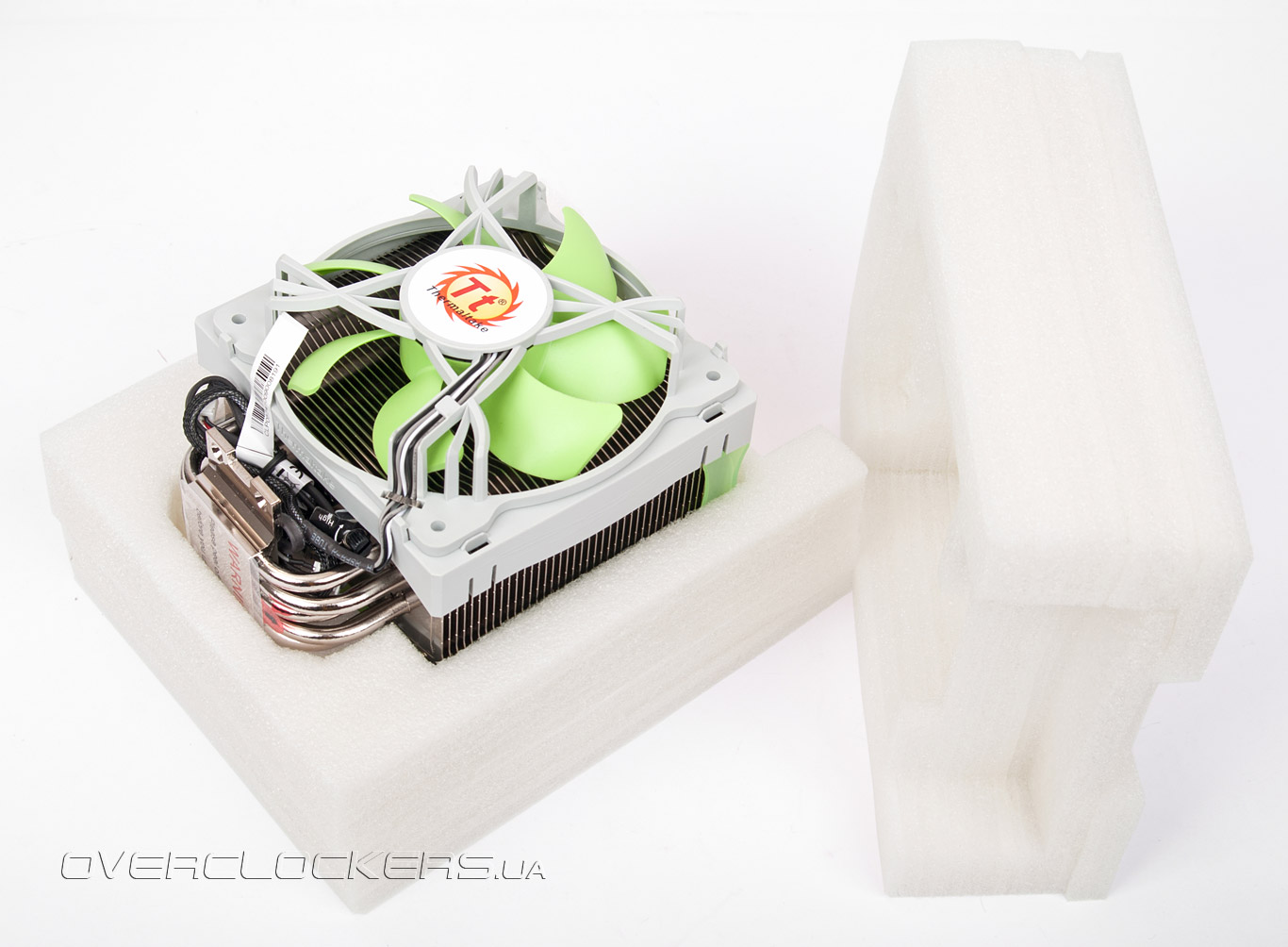

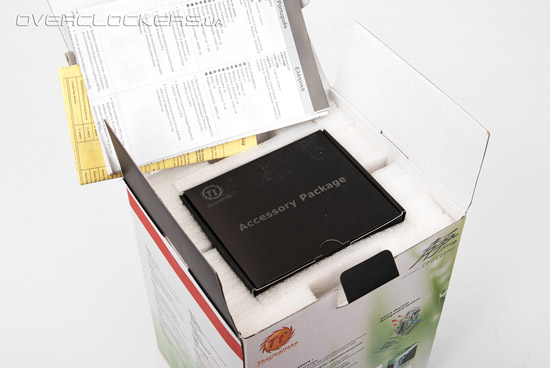

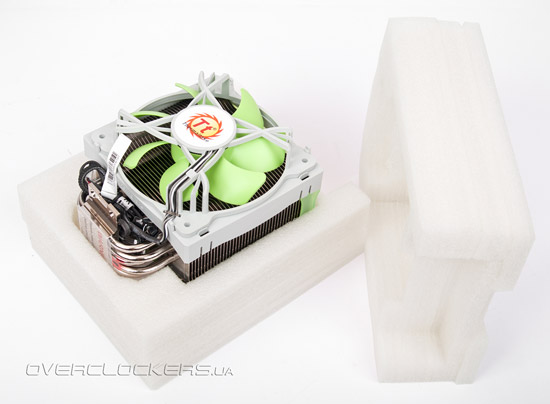

Для защиты от повреждений при транспортировке кулер зафиксирован с помощью двух пенополиуретановых уплотнителей, а дополнительные аксессуары в отдельной черной коробочке и инструкции размещены в верхней части упаковки.

Thermaltake Jing

Thermaltake Jing

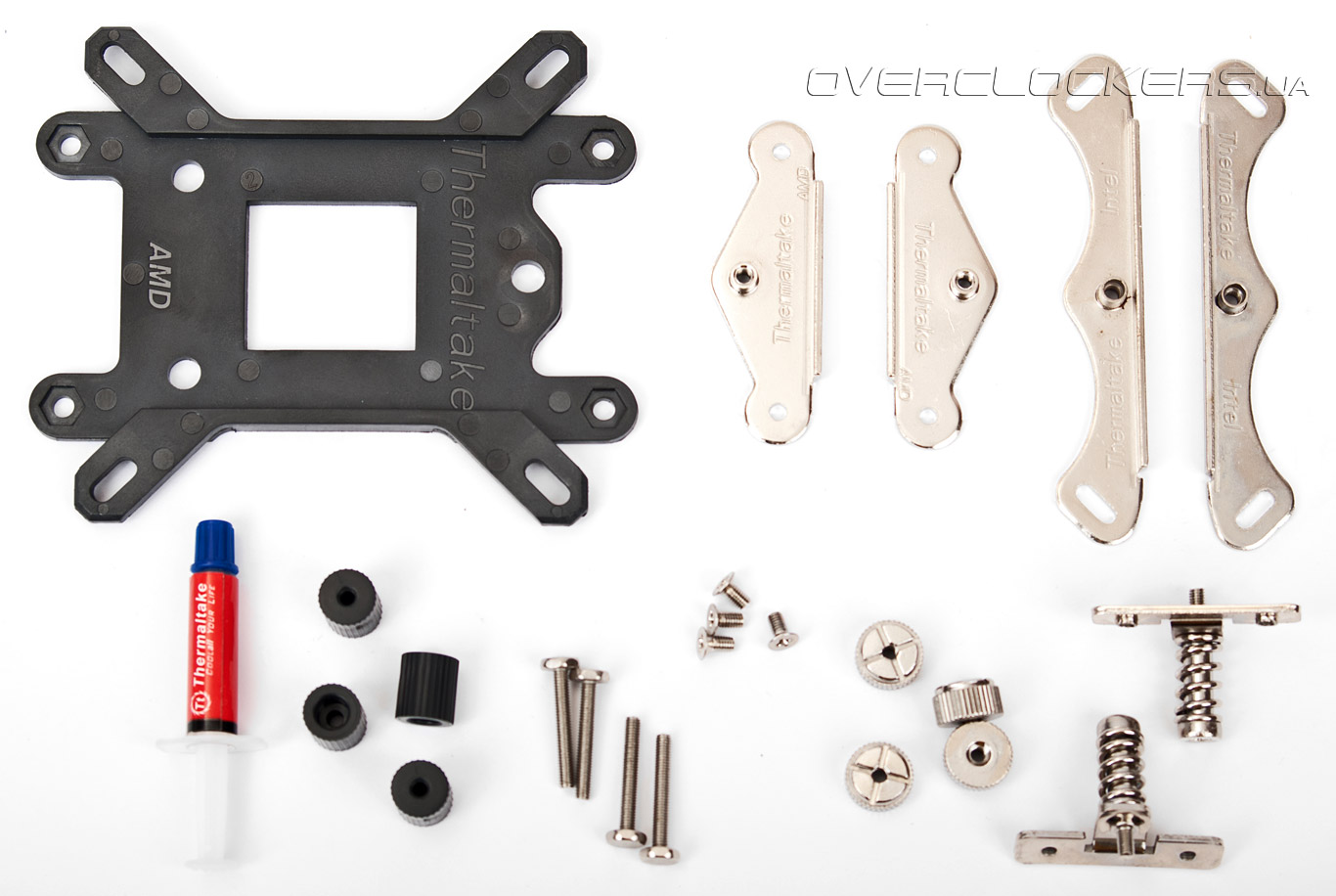

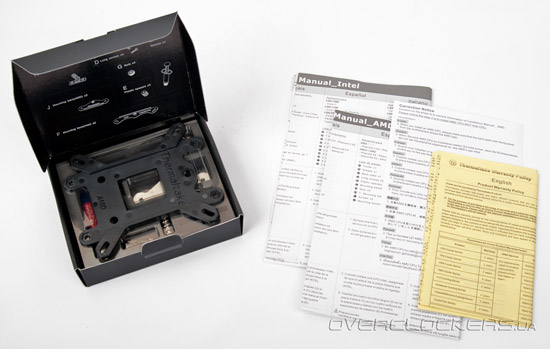

В комплекте поставки, кроме самого радиатора с двумя предустановленными вентиляторами мы обнаружили:
  • универсальную усилительную пластину;
  • тюбик фирменной термопасты;
  • набор креплений для платформ Intel LGA 775/1155/1156/1366;
  • набор креплений для платформ AMD Socket AM2(+)/AM3;
  • инструкции по установке кулера;
  • монтажные стойки и винтики.
Thermaltake Jing

В целом набор аксессуаров довольно универсален и позволит пользователю не беспокоиться о необходимости докупать дополнительные крепления или вентиляторы для полноценной эксплуатации кулера с разными платформами.

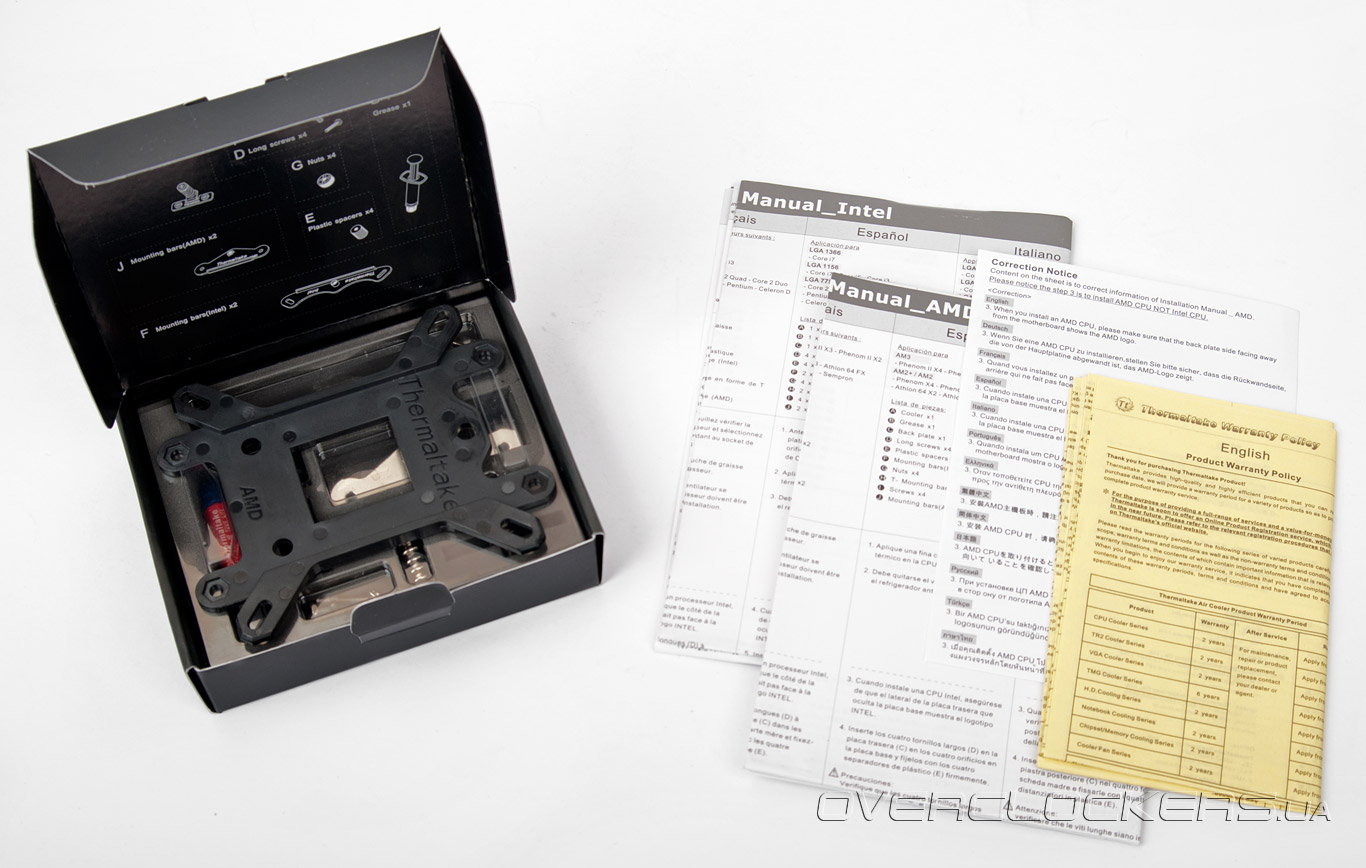

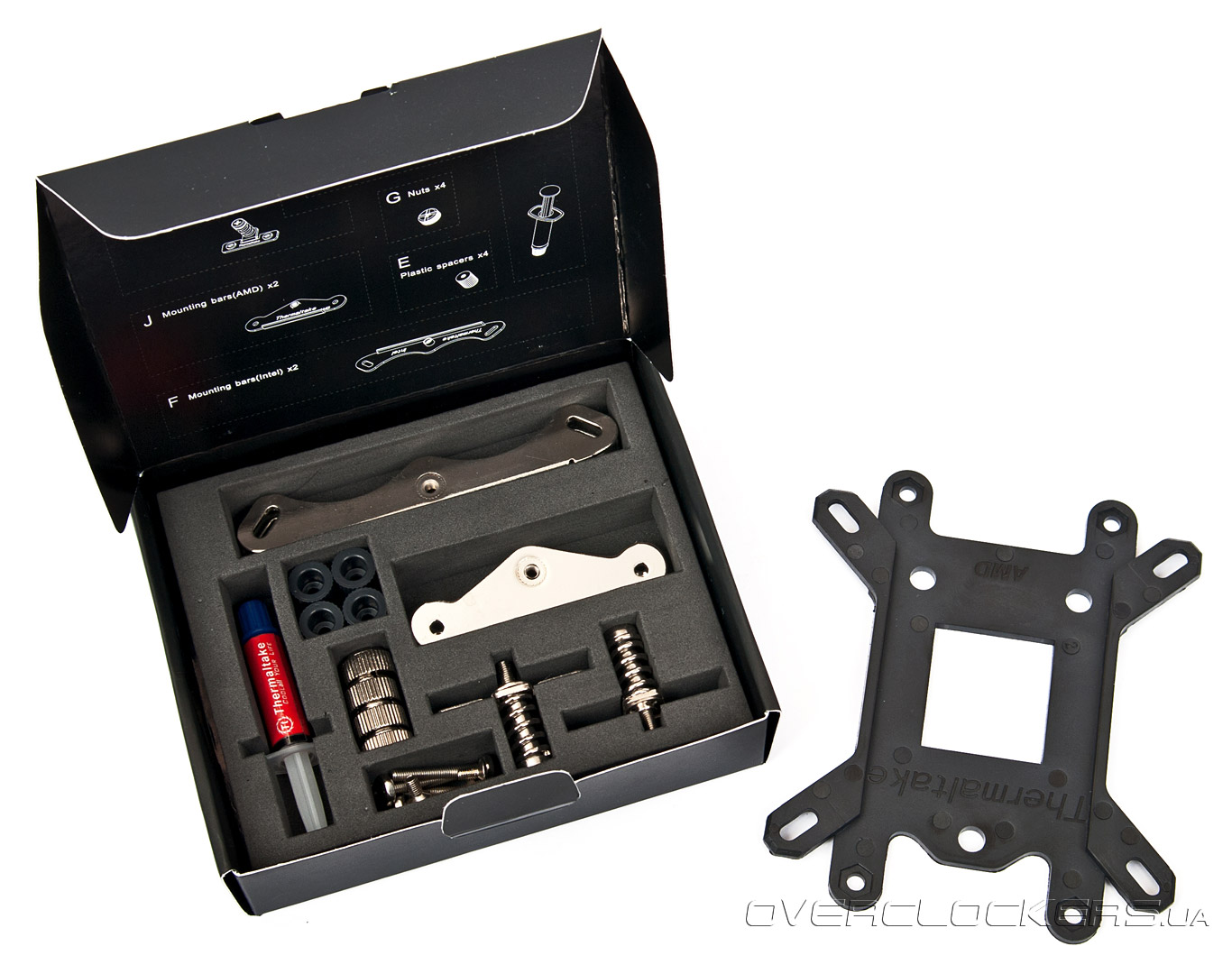

Отдельно отметим, что все дополнительные детали очень аккуратно уложены в комплектной коробочке с уплотнителем.

Thermaltake Jing

Это не только отлично выглядит, но и уменьшает риск потери мелких элементов.

Thermaltake Jing


Внешний вид и конструкция радиатора

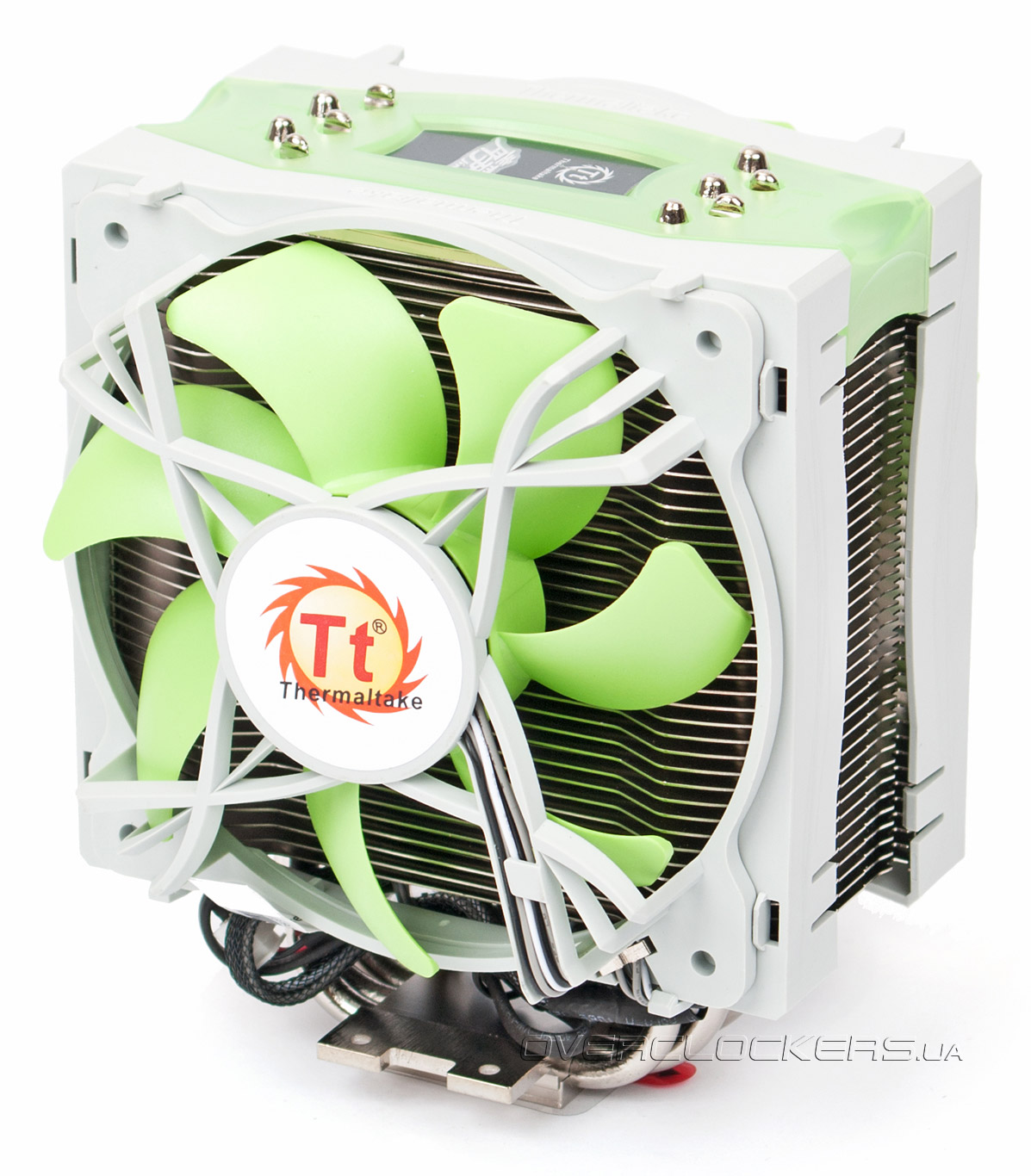

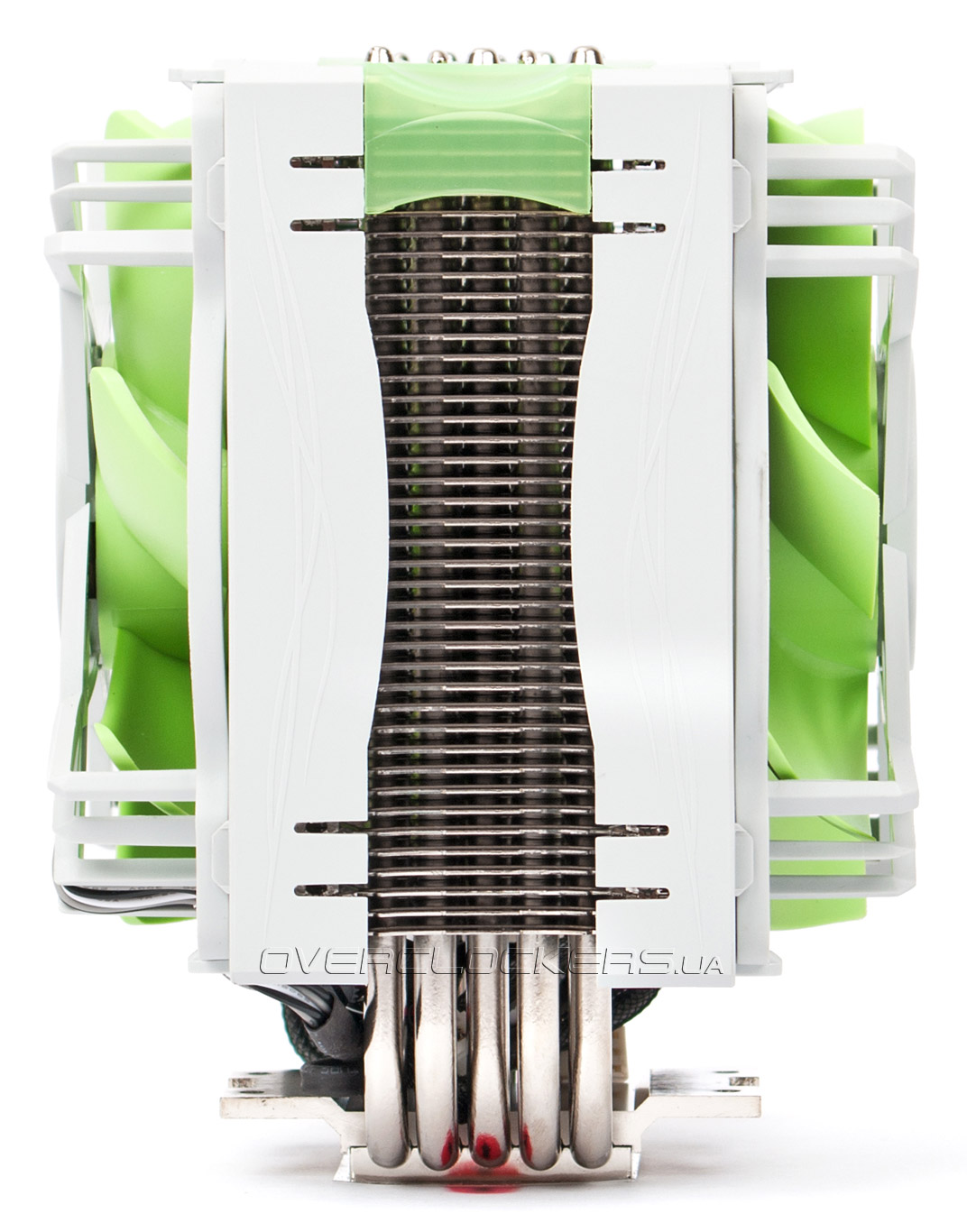

Дизайн Thermaltake Jing вызывает противоречивые чувства. С одной стороны, благодаря сочетанию белого и светло-зеленого пластика кулер смотрится свежо и интересно. Но в это же время создается ощущение некоторой «игрушечности» этой системы охлаждения и «несерьезности» её конструкции. На наш взгляд, Jing вряд ли будет выглядеть уместно в современной высокоуровневой системе, в которой, как правило, преобладает черно-красная или черно-синяя цветовая гамма. К тому же далеко не всем понравится обилие пластиковых элементов. С другой стороны, уникальная расцветка рассматриваемой СО может прийтись по душе любителям моддинга или пользователям, которые устали от привычных цветовых решений.

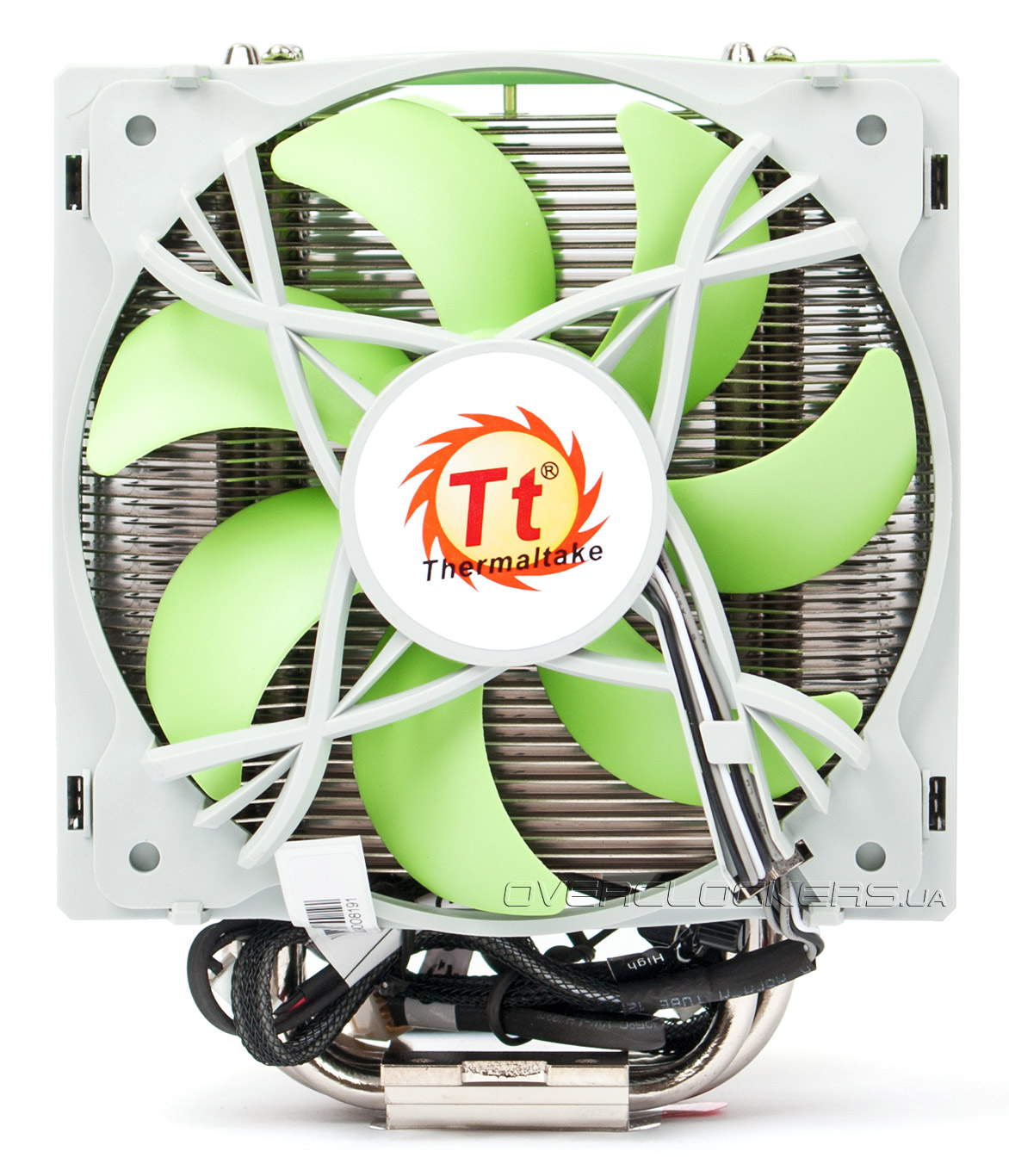

С двумя предустановленными вентиляторами габариты Jing составляют 131 (Д) х 123(Ш) х 162(В) мм при весе 920 грамм, что позволит без проблем установить его в подавляющее большинство актуальных корпусов формата Mid-Tower и Mini-Tower.

Thermaltake Jing Thermaltake Jing
При необходимости снятие декоративной пластиковой вставки в верхней части охладителя и креплений для вентиляторов не займет много времени — для этого нужно лишь отсоединить рамки, на которые крепятся «вертушки», и открутить четыре винтика.

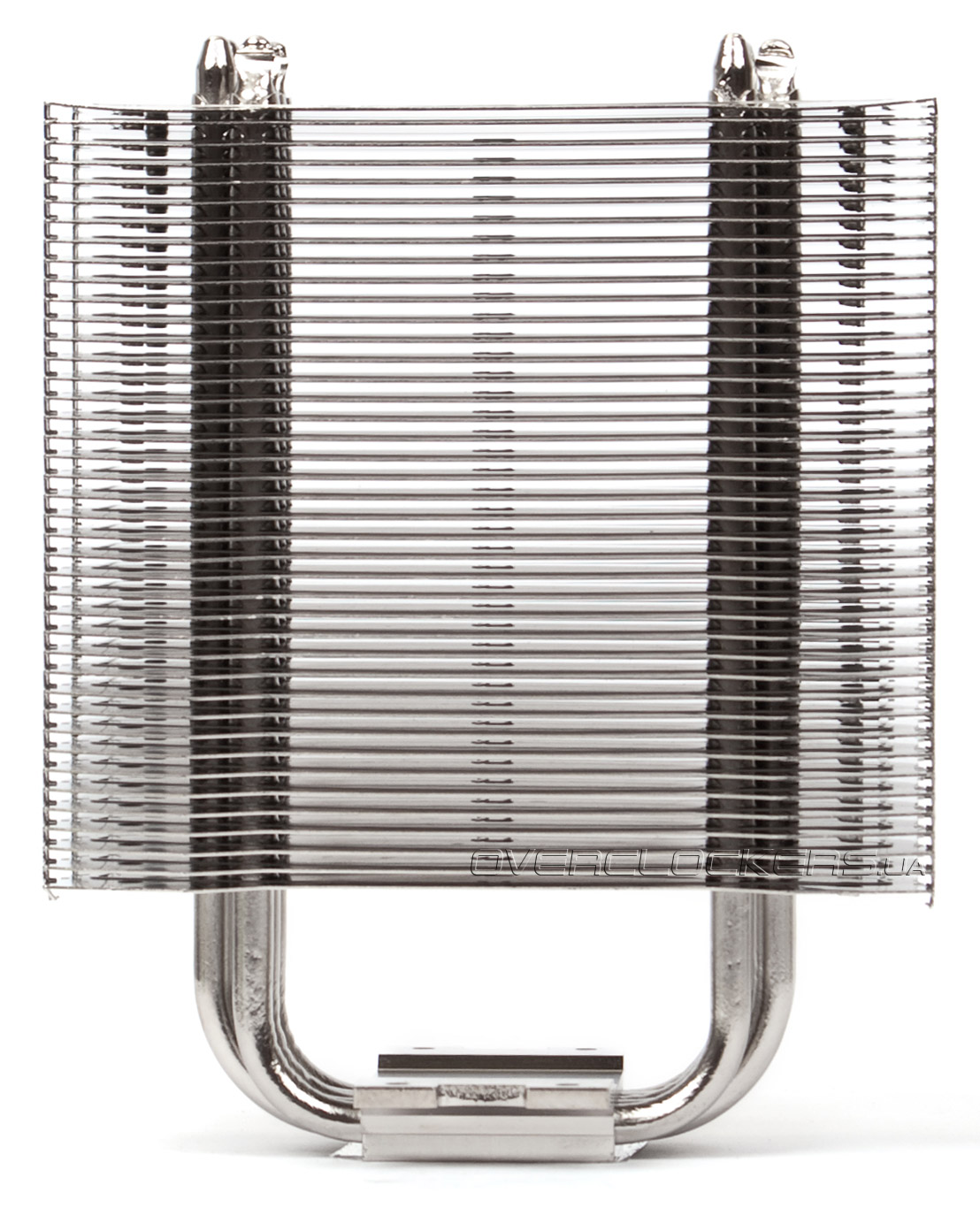

Радиатор системы охлаждения Thermaltake Jing имеет средние размеры и классическую башенную форму, которая характерна для многих современных кулеров как среднего, так и высокого класса. Расстояние между ребрами равно 2,3 мм, а сами пластины имеют толщину 0,5 мм – верный признак того, что радиатор создавался для работы с низкооборотистыми вентиляторами. Общая площадь рассеивания тепла относительно небольшая и составляет около 6000 см².

Thermaltake Jing Thermaltake Jing

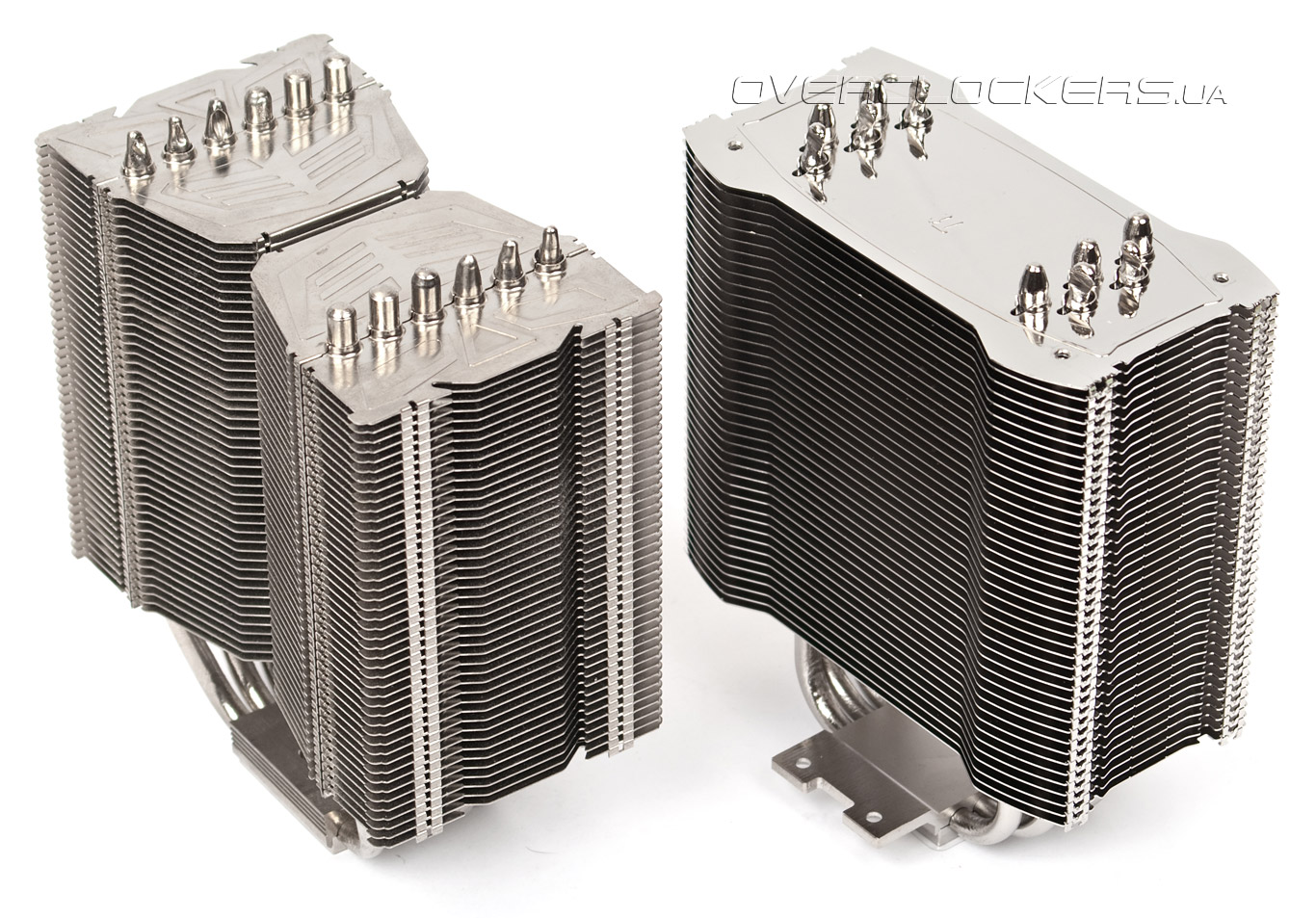

Вот так выглядит Thermaltake Jing без декоративных пластиковых вставок и вентиляторов в сравнении с одним из популярных суперкулеров — Prolimatech Megahalems Rev. B.

Thermaltake Jing

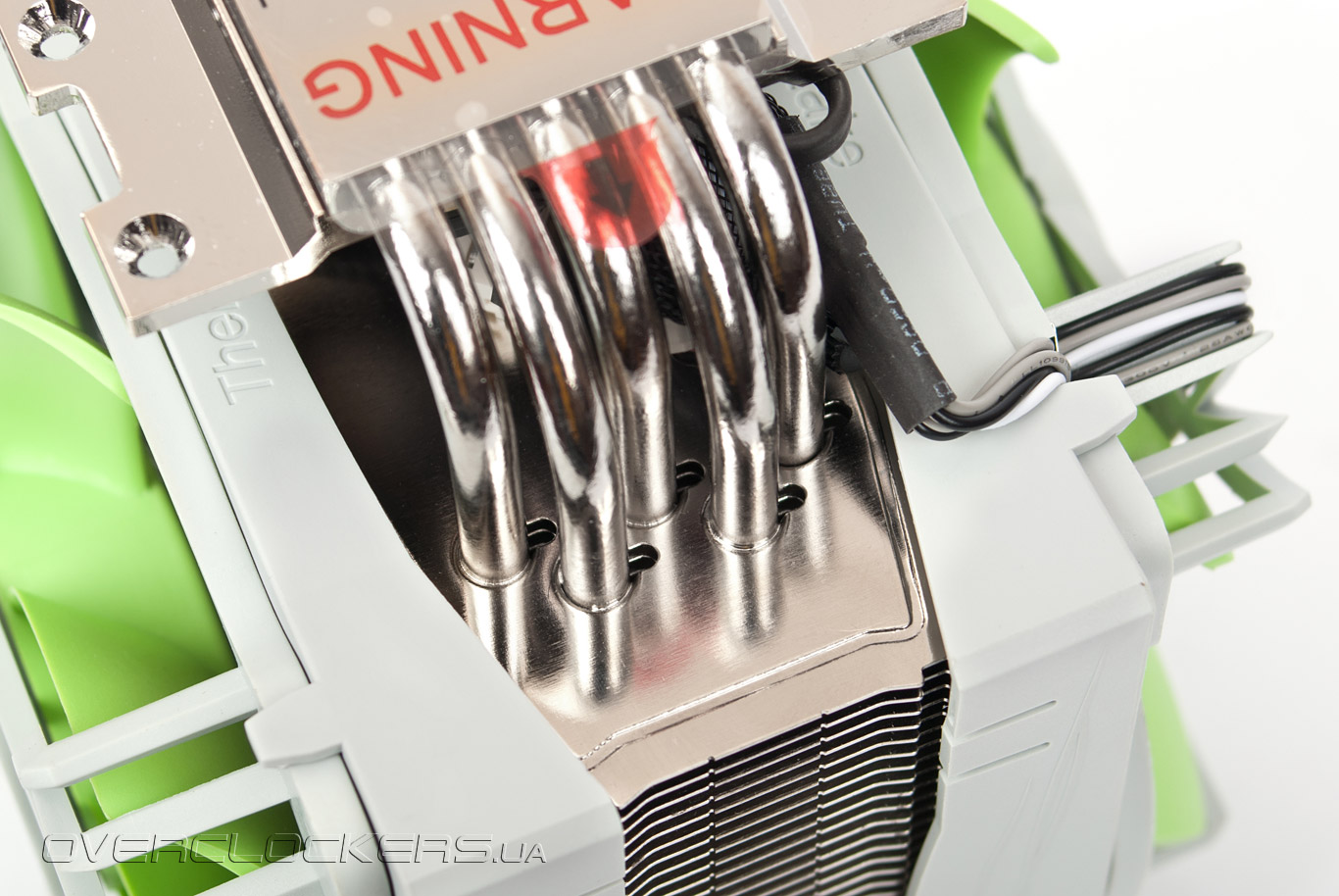

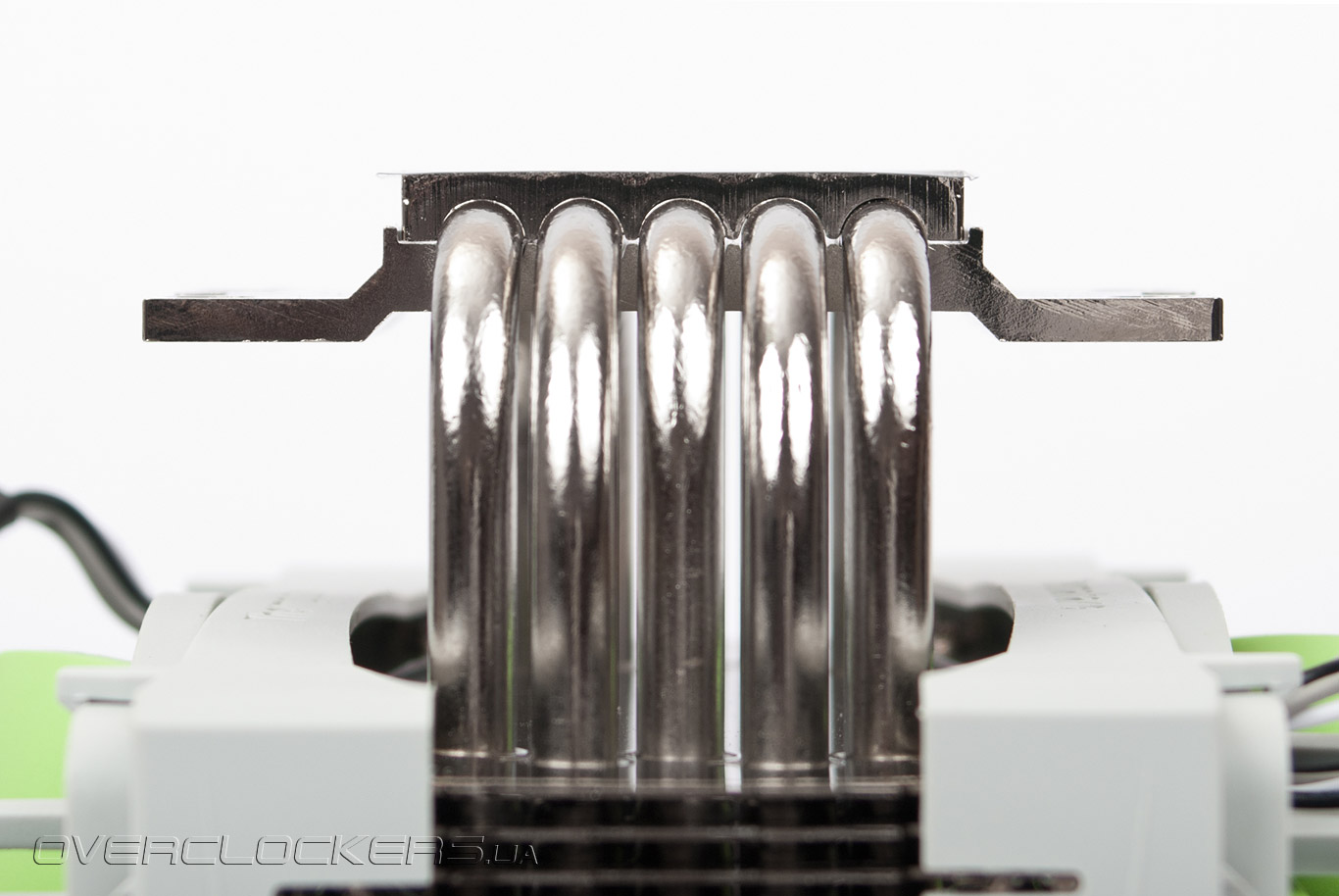

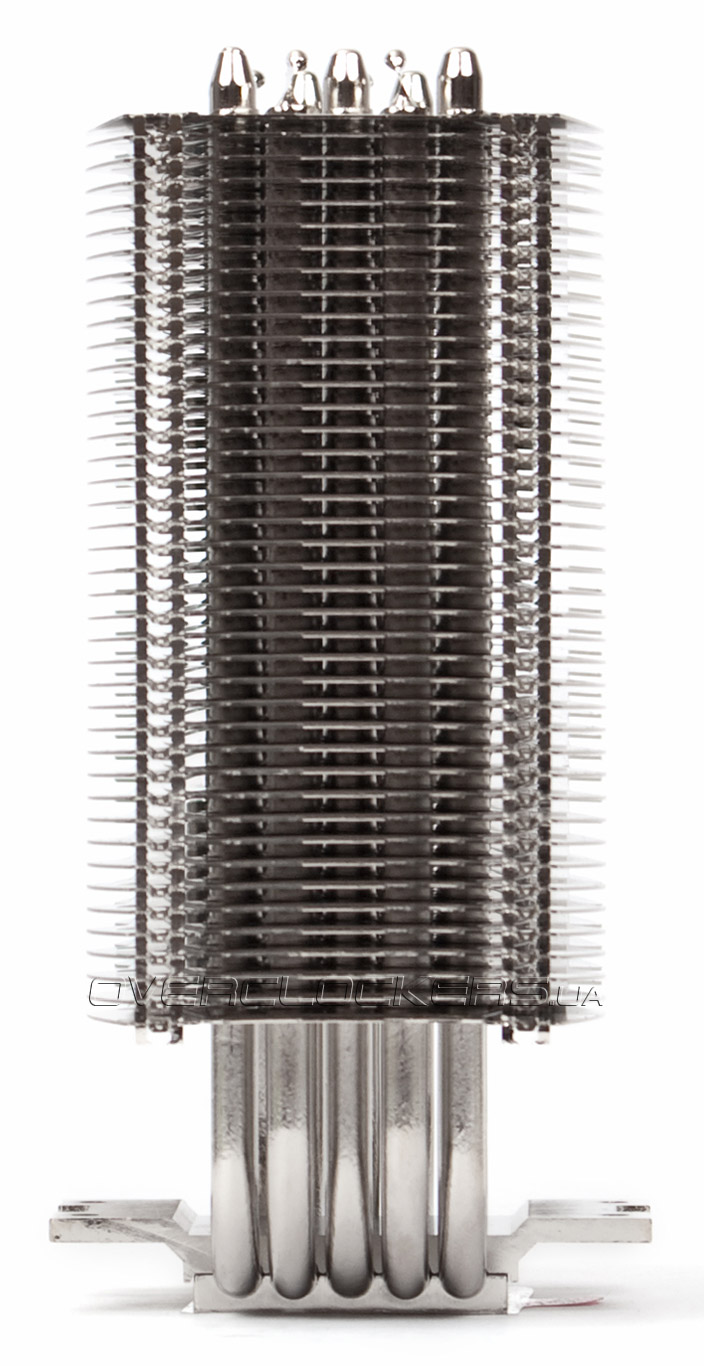

Для эффективного распределения тепла по поверхности радиатора из медного никелированного основания охладителя выходят пять 6-мм тепловых трубок, которые также покрыты слоем никеля. Они расположены в достаточном удалении от «мертвой зоны» вентилятора, но при этом близко друг к другу, что, вероятно, не позволит рационально использовать всю площадь радиатора.

Thermaltake Jing

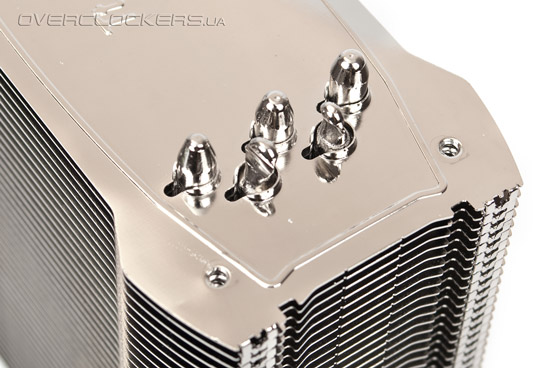

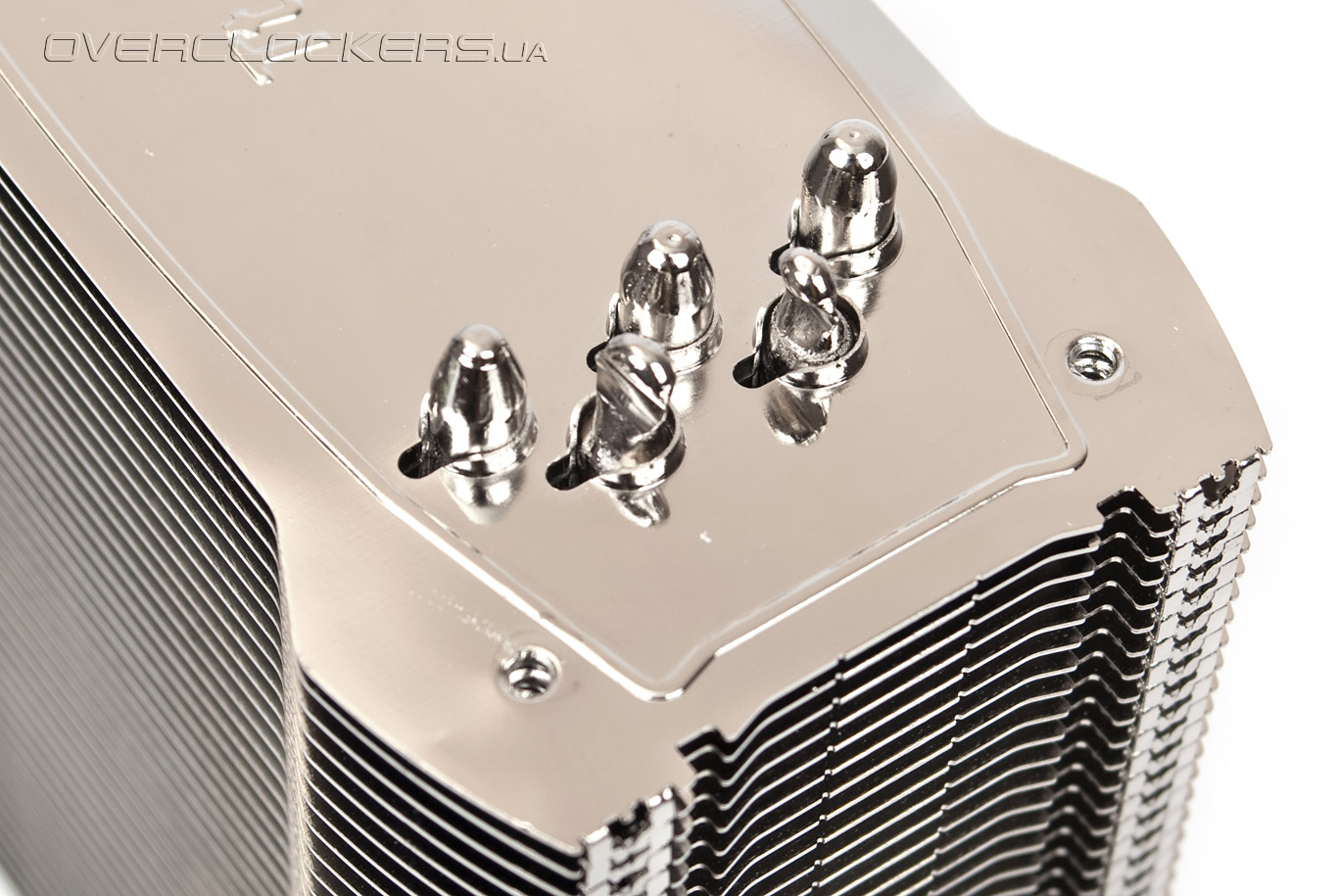

Все тепловые трубки и пластины пропаяны между собой. Это особенно заметно с нижней стороны радиатора. А вот понять, есть ли припой с верхней, сложно.

Thermaltake Jing

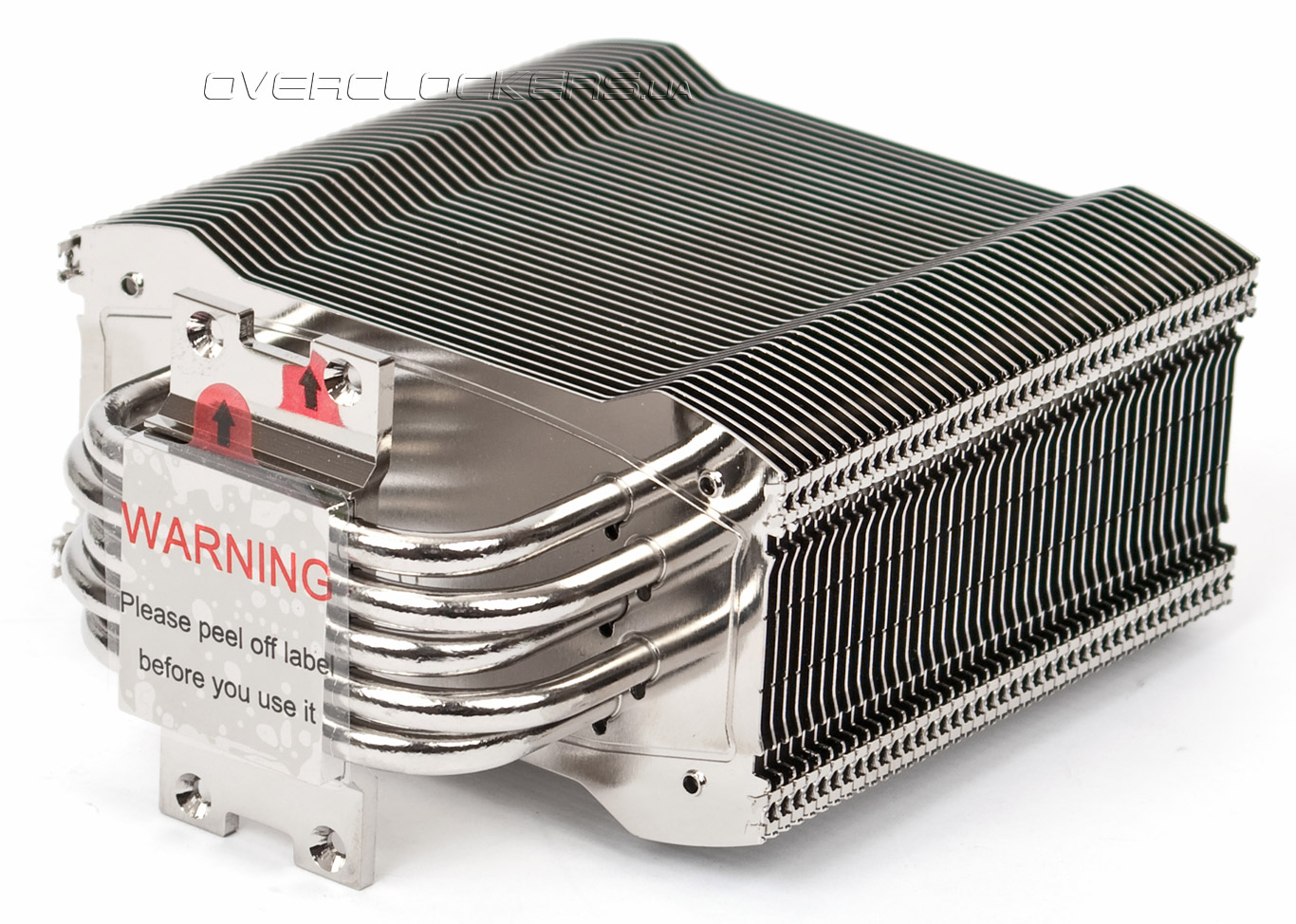

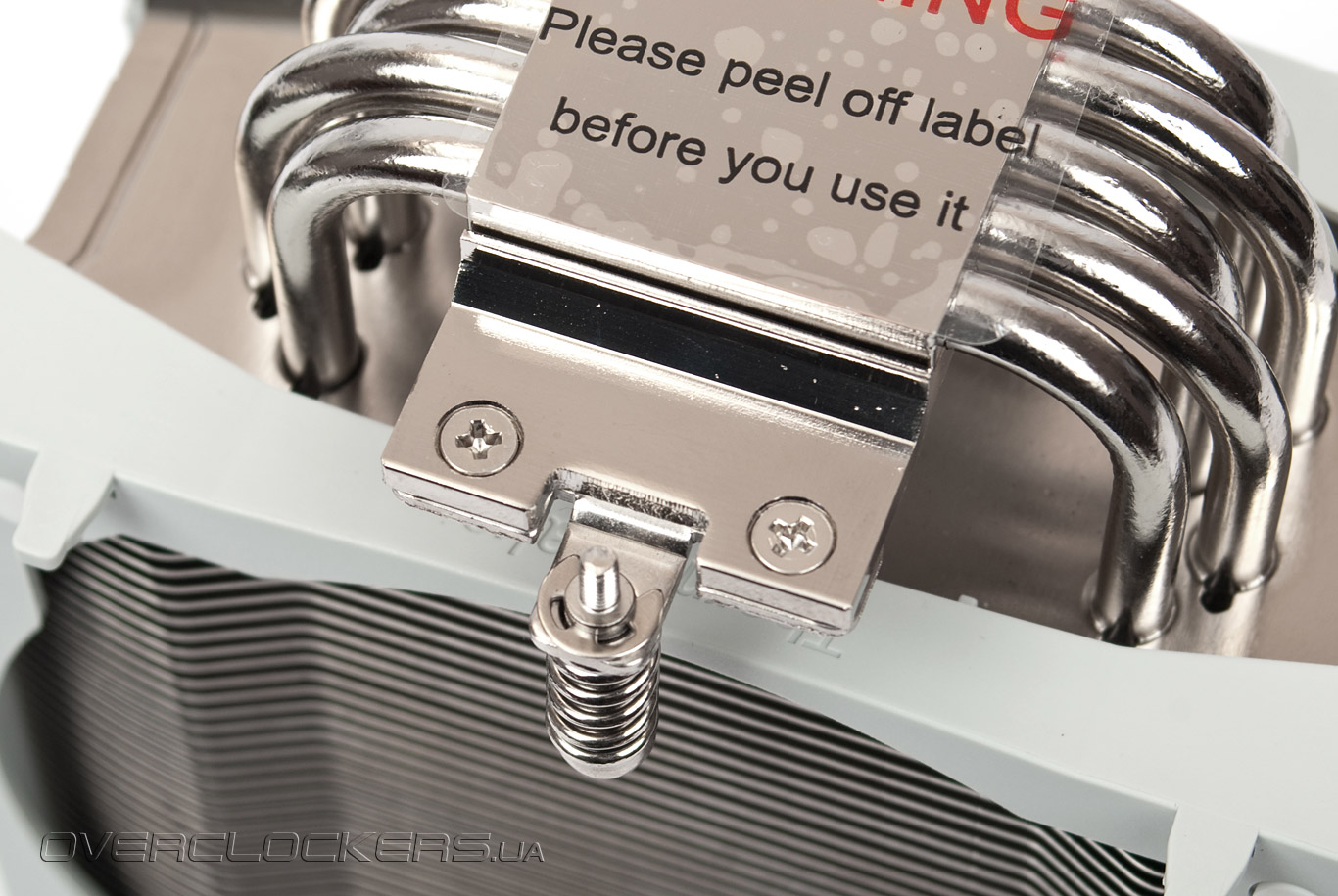

Основание кулера защищено наклейкой, которую необходимо снять непосредственно перед самой установкой.

Thermaltake Jing

К качеству обработки подошвы претензий предъявить нельзя. Она выполнена практически идеально, полировка произведена до зеркального блеска.

Thermaltake Jing

Контакт между трубками и основанием плотный, каких-либо изъянов в месте соединения обнаружено не было.

Thermaltake Jing


Вентиляторы

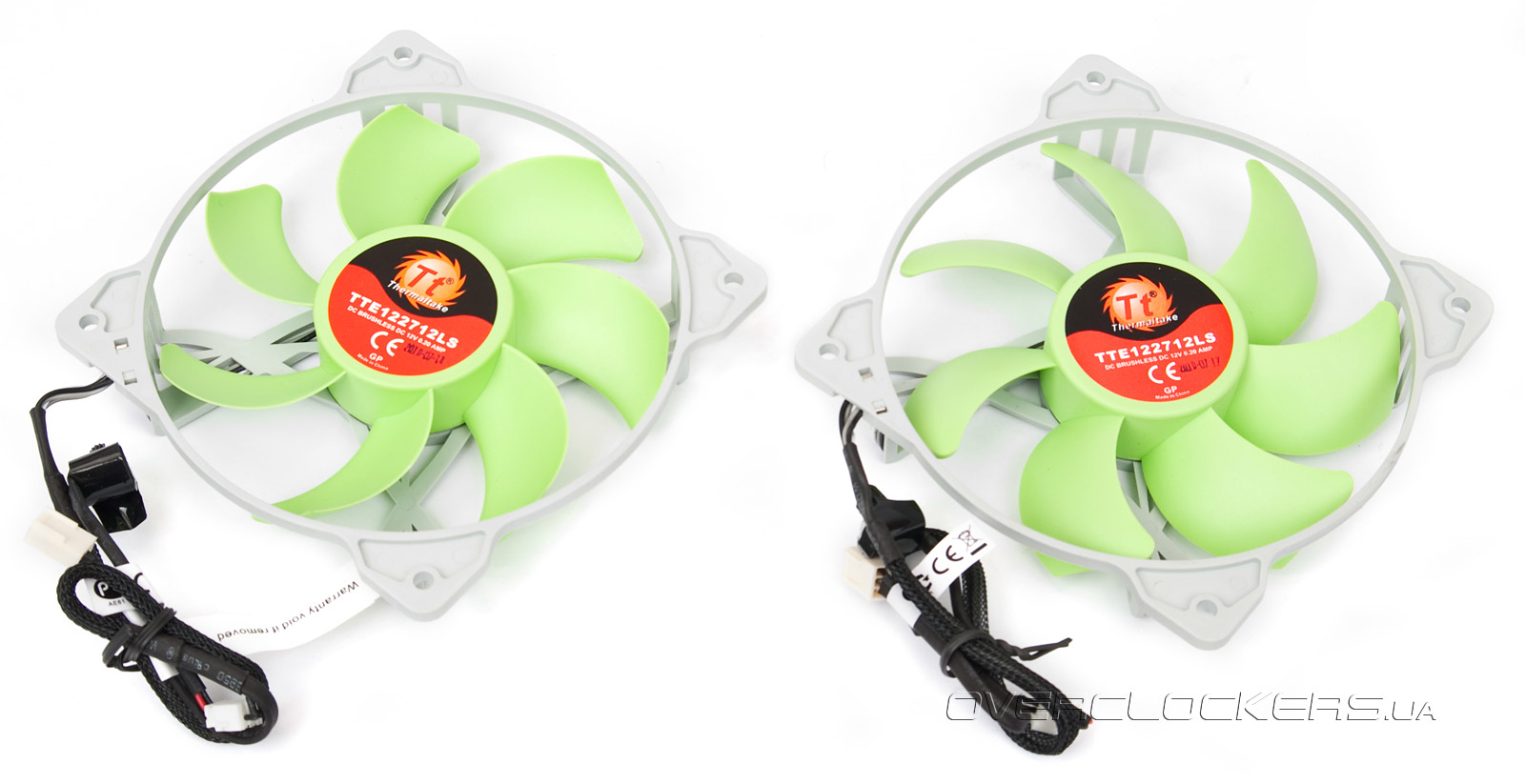

Как мы уже упоминали выше, Jing комплектуется тандемом фирменных вентиляторов TTE122712LS с диаметром крыльчатки 120 мм. Они имеют особую форму и способ крепления, а следовательно, поменять их на другие модели не получится.

Thermaltake Jing

Различие между двумя «вертушками» заключается лишь в том, что их лопасти повернуты в противоположные стороны, для того чтобы создавать воздушный поток в одном направлении. Согласно спецификациям, используемые вентиляторы имеют скорость вращения 800-1300 об/мин, причем при минимальной скорости уровень шума не должен превышать 16 дБА. К реобасу или материнской плате штатные «стодвадцатки» подключаются с помощью 3-контактного разъема.

Thermaltake Jing

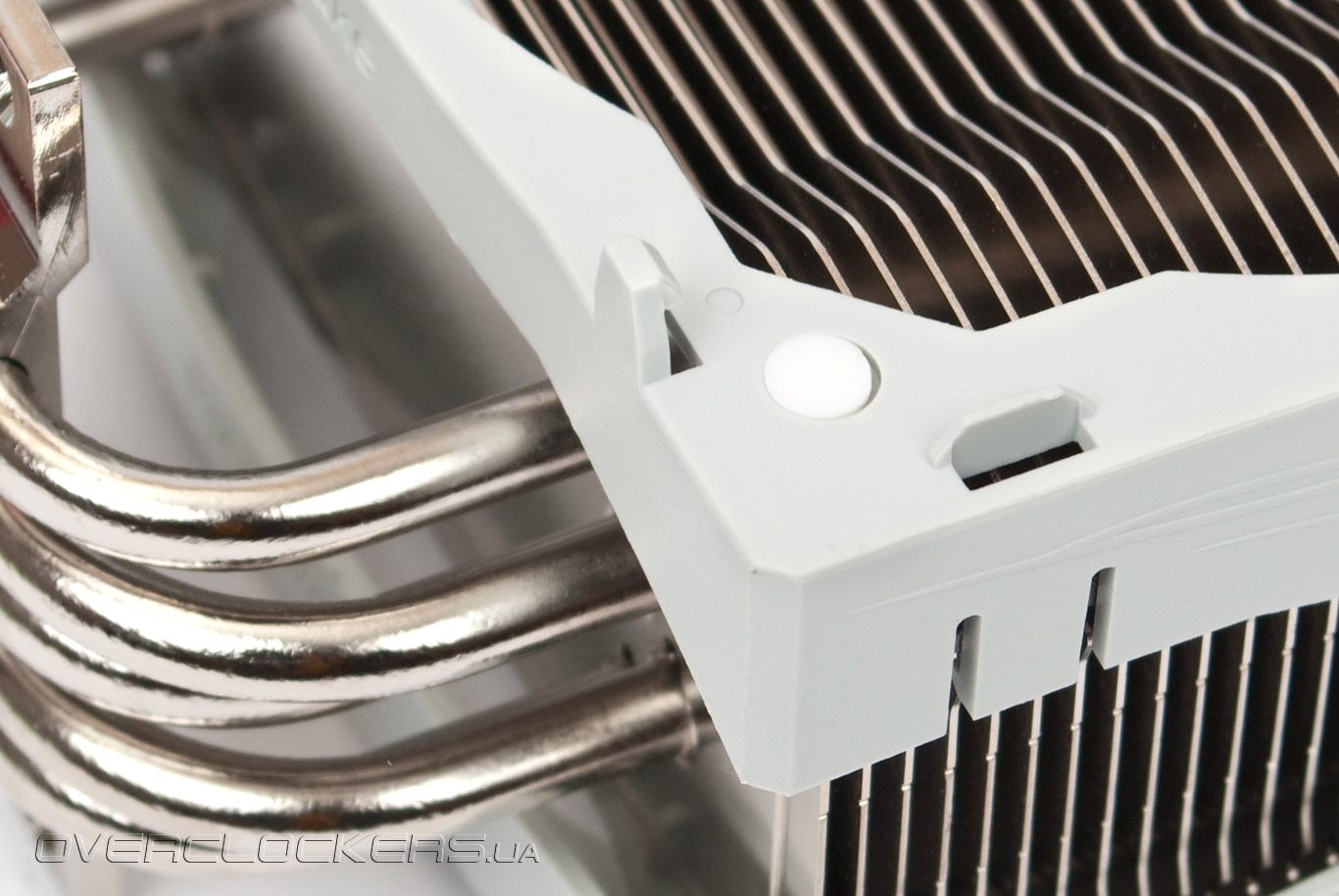

Как мы уже отмечали, процесс установки и снятия «пропеллеров» довольно прост и не требует применения инструментов. А для снижения уровня вибрации и шума на крепежных рамках инженерами Thermaltake предусмотрены специальные демпфирующие вставки.

Thermaltake Jing

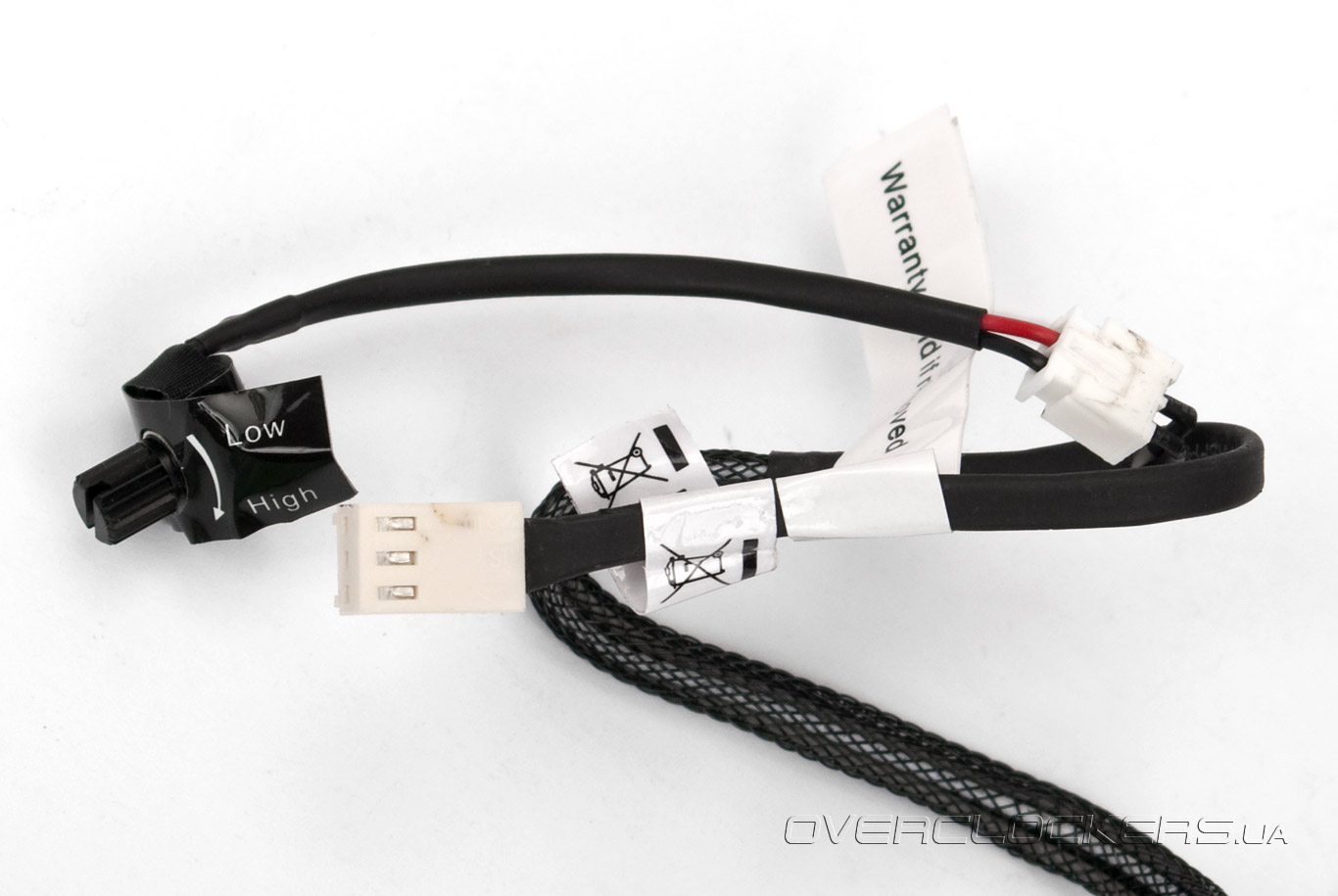

Приятной особенностью данных вентиляторов является возможность ручного управления скоростью вращения с помощью комплектного регулятора оборотов.

Thermaltake Jing

Впрочем, такой метод вряд ли можно назвать удобным, ведь вынести регуляторы за пределы системного блока не получится, а потому большинство владельцев Jing или воспользуются этой функцией единожды или не воспользуются вовсе.

Процесс установки

Порядок установки Thermaltake Jing на материнскую плату немного напоминает таковой для процессорных систем охлаждения компании Noctua, однако, забегая наперед, отметим, что австрийским инженерам удалось его организовать несколько удобнее.

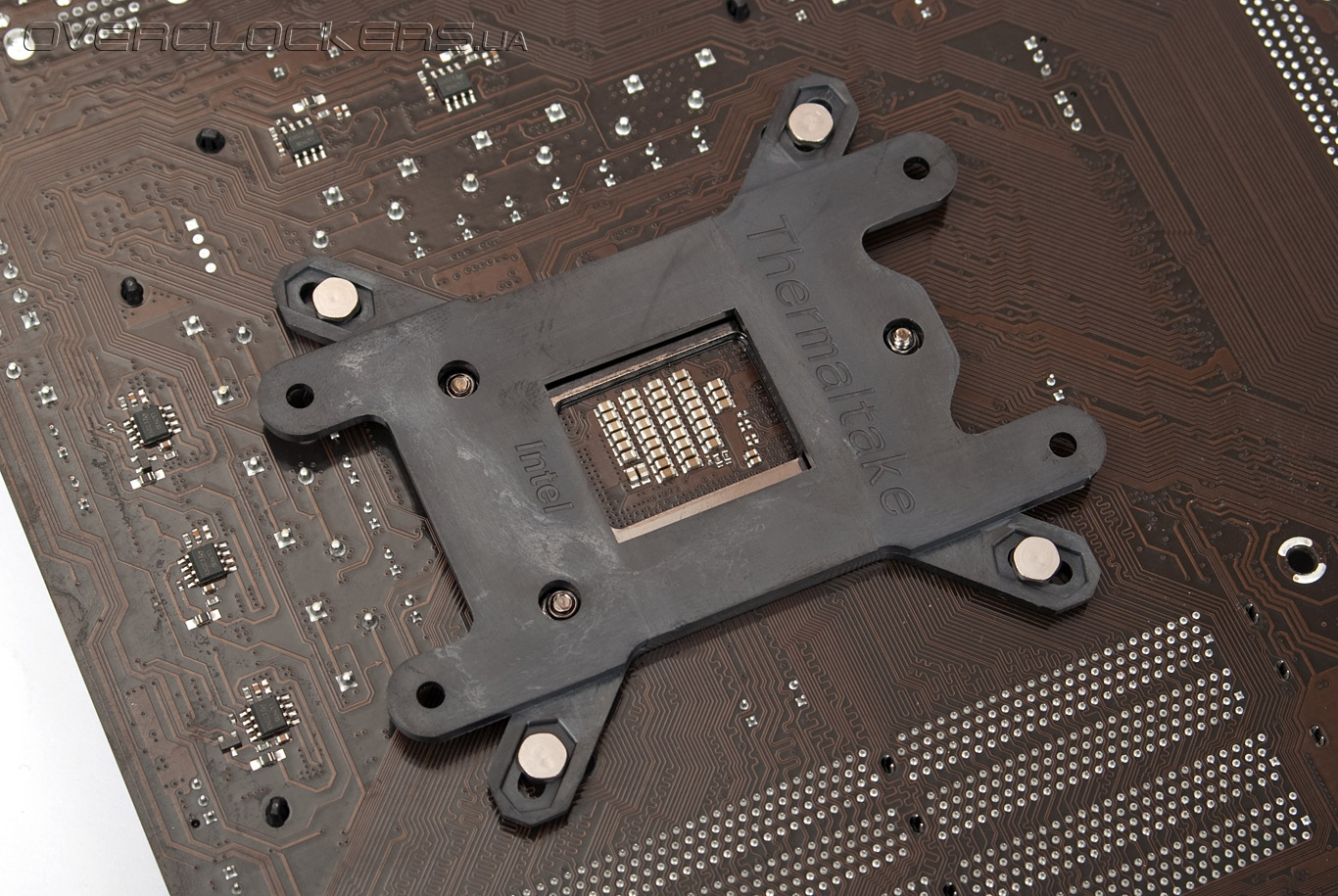

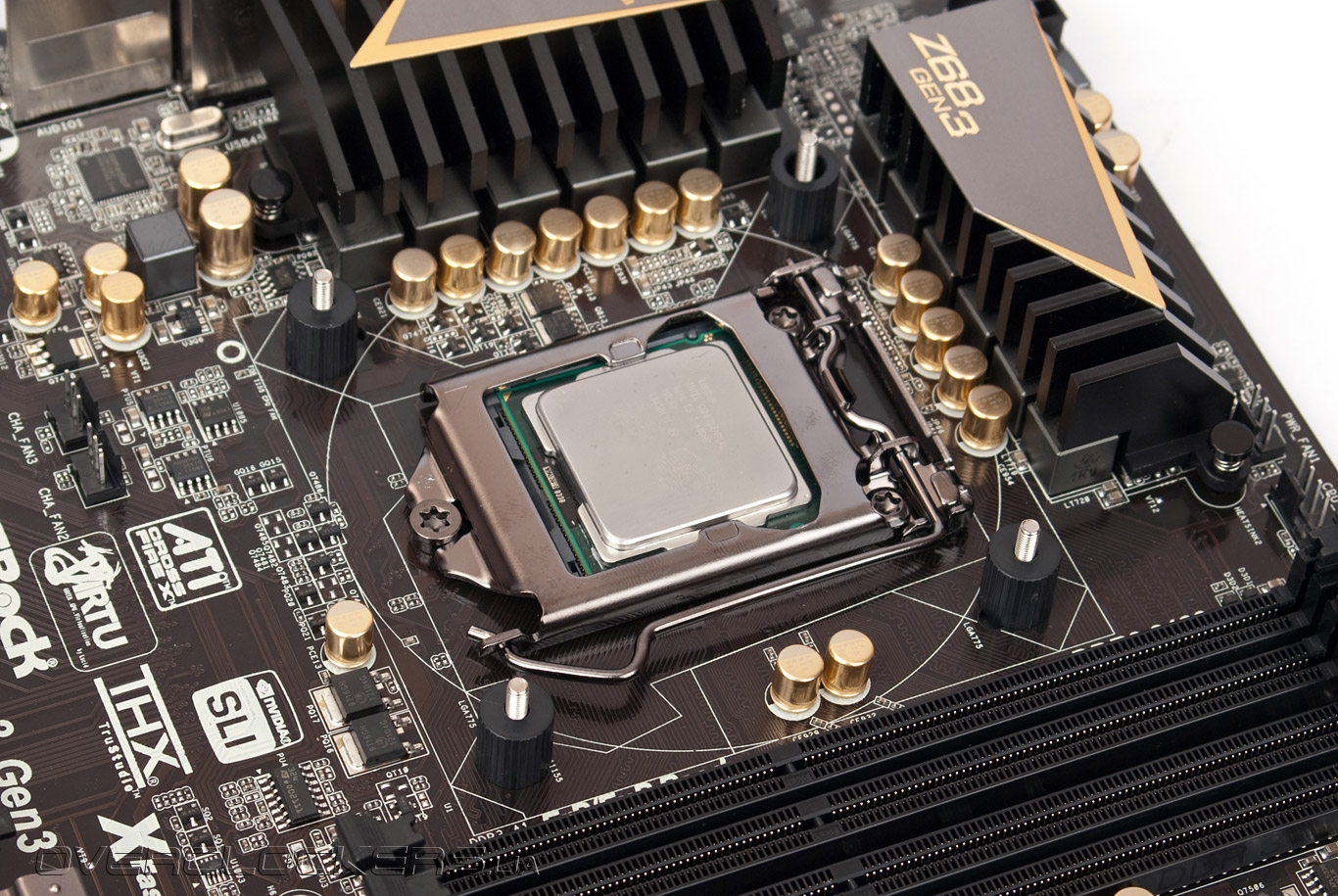

Для установки кулера, в первую очередь, понадобится закрепить универсальную усилительную пластину с обратной стороны материнской платы при помощи четырёх винтов с одной стороны и пластиковых стоек — с другой. Здесь инженеры Thermaltake, на наш взгляд, допустили несколько просчётов. Во-первых, в «бекплейте» не предусмотрено отдельных отверстий для платформ LGA 775/1155/1156/1366, и в процессе его установки нам пришлось продевать по одному винту, поддерживая материнскую плату в вертикальном положении. А во-вторых, шестигранники на винтах, которыми крепится усилительная пластина, имеют слишком «расплывчатые» очертания и небольшой размер, что также не добавляет удобства в процессе монтажа.

Установка Thermaltake Jing

Пластиковые стойки, разумеется, не столь надежны как металлические, однако подавляющее большинство потенциальных покупателей Thermaltake Jing вряд ли будут часто снимать его, а для редкого монтажа будет достаточно и пластиковых элементов.

Установка Thermaltake Jing

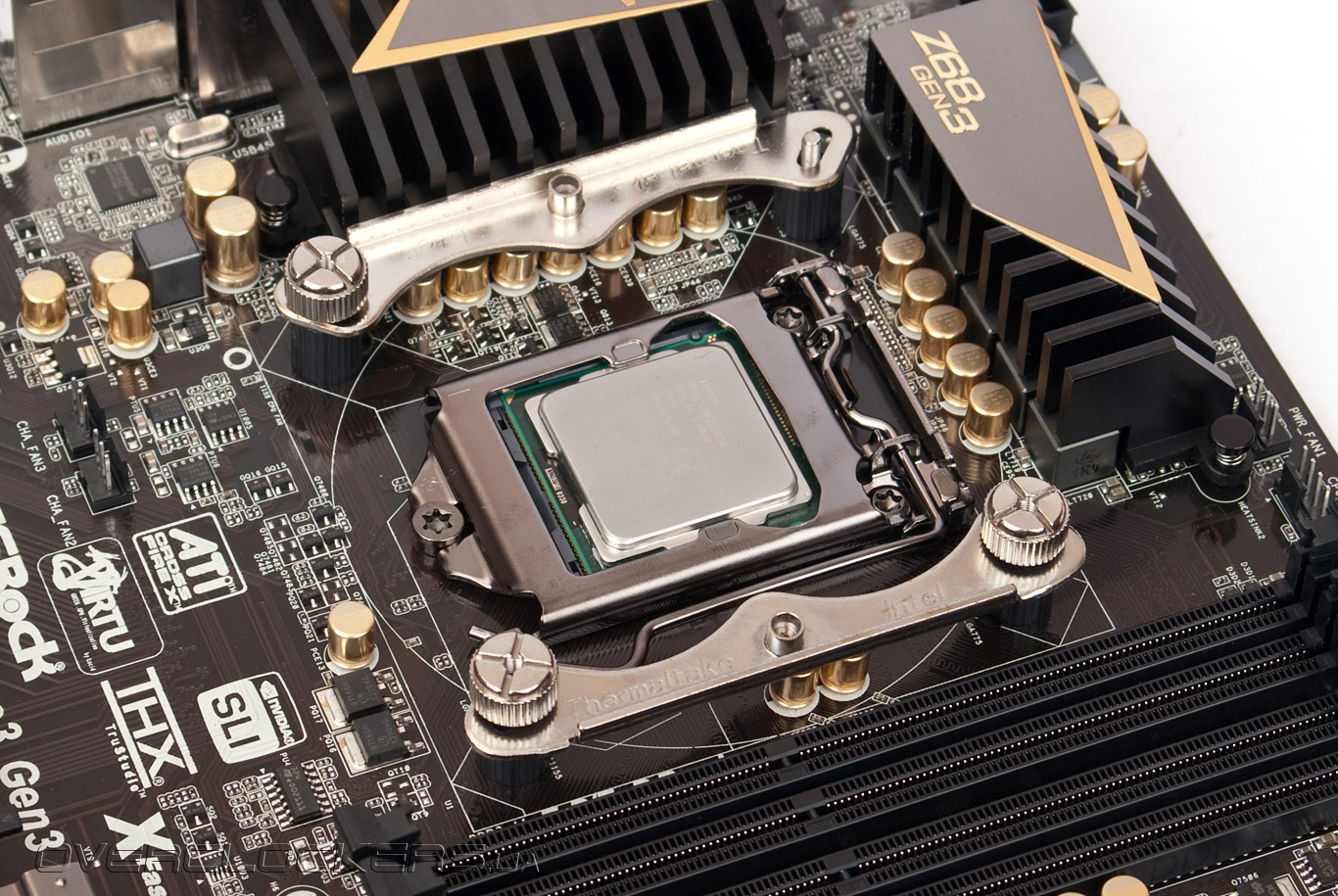

Дальнейшая установка охладителя происходит уже намного легче. На монтажные винты со стойками одевается пара пластин, которые фиксируются с помощью четырех комплектных винтиков с накатанной головкой.

Установка Thermaltake Jing

После этого к подошве радиатора прикручивается часть крепления с подпружиненными винтами.

Установка Thermaltake Jing

А далее вся конструкция закрепляется на самой плате. Остается лишь зафиксировать вентиляторы, и процесс установки завершен.

Установка Thermaltake Jing

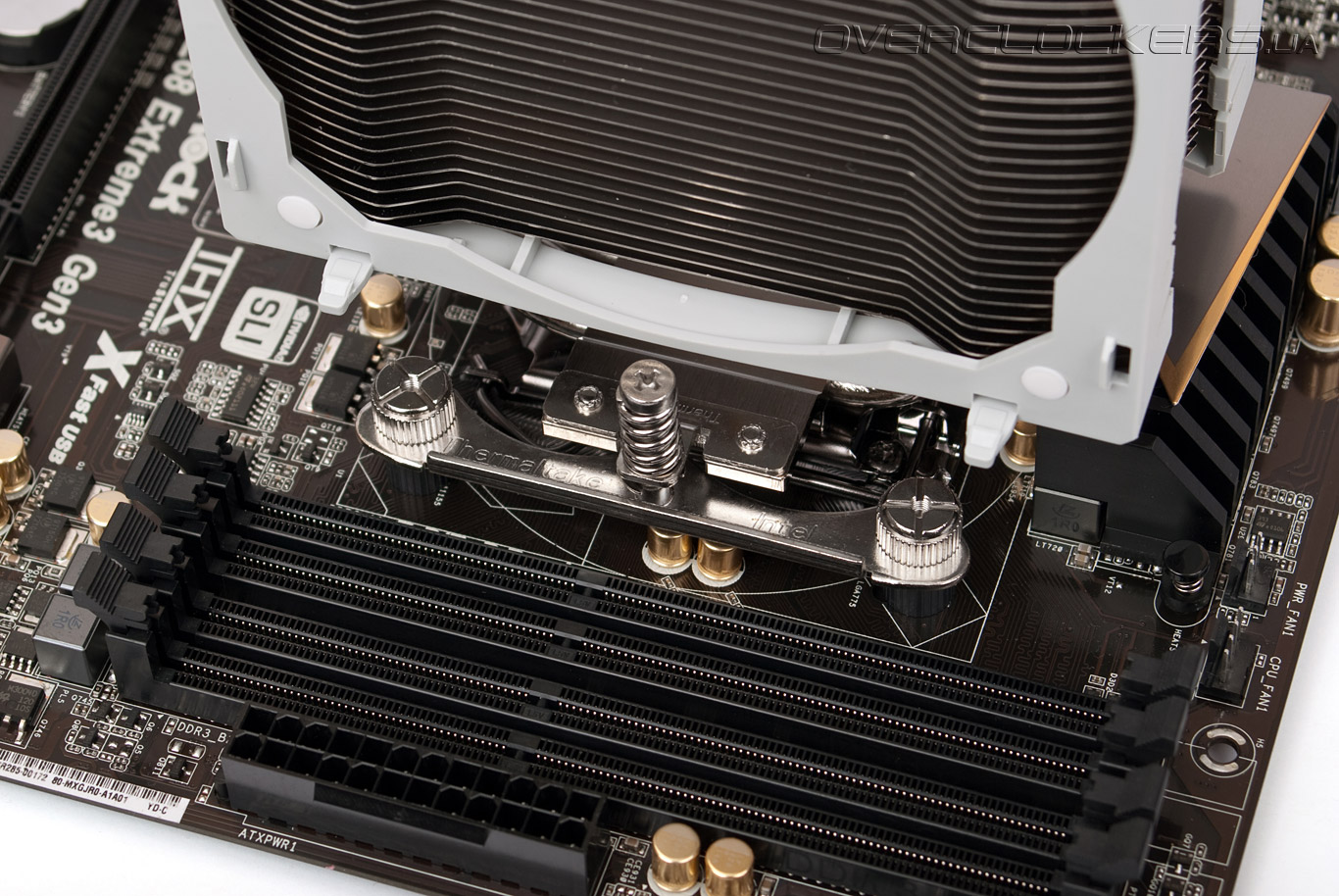

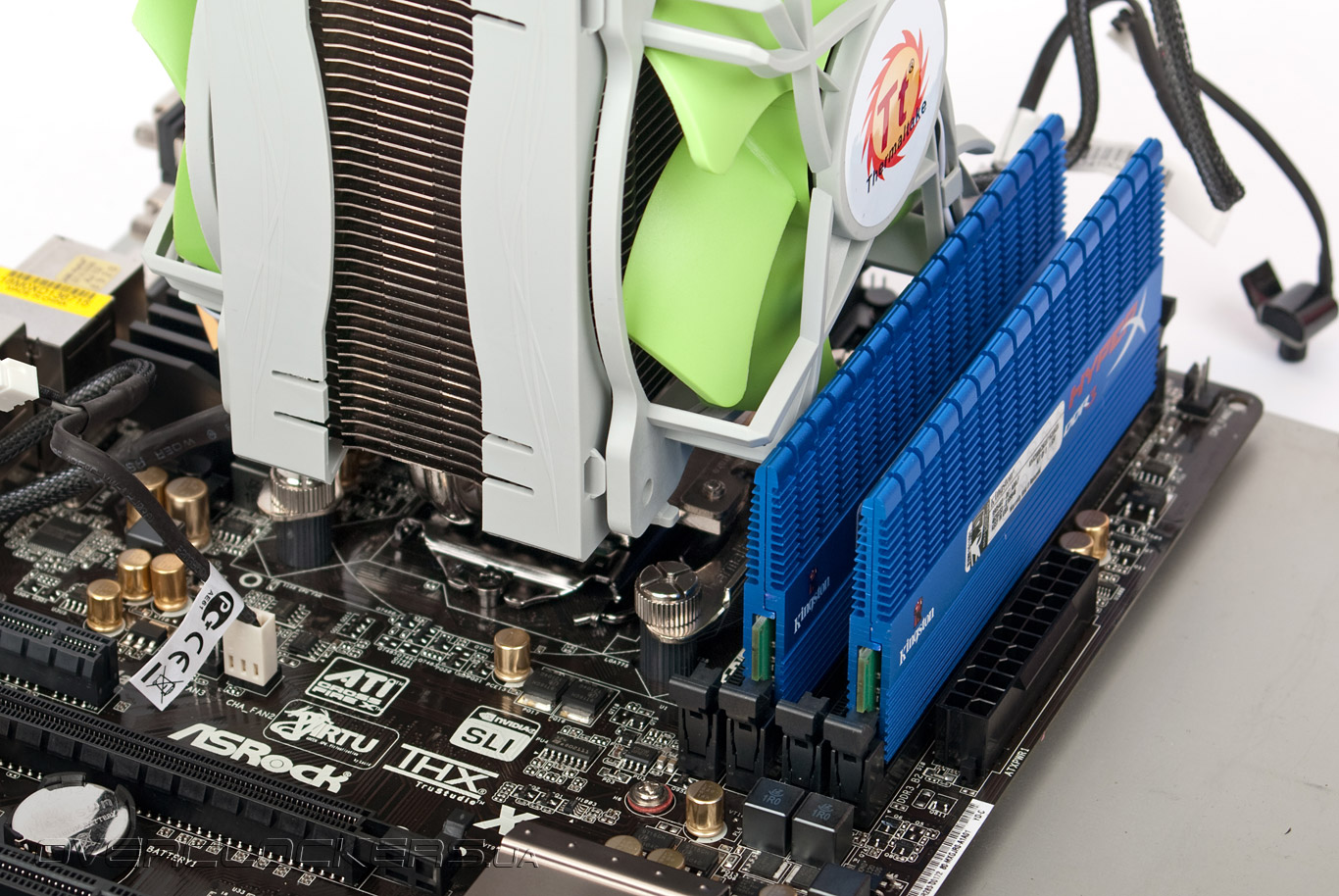

На платформе Intel, благодаря относительно компактным размерам, Thermaltake Jing, скорее всего, заблокирует только первый слот оперативной памяти, позволяя установить два модуля с высокими гребешками во второй и четвертый разъемы.

Установка Thermaltake Jing

В то же время на платформе AMD, в случае использования памяти с габаритными радиаторами, заблокированными окажутся два ближайших разъема DIMM от процессорного сокета. Впрочем, для большинства современных материнских плат на чипсетах AMD эта проблема не столь актуальна, поскольку модули памяти сперва устанавливаются в два крайних разъема.


Сравнительные характеристики

В соперники Thermaltake Jing мы выбрали хорошо известный и эффективный кулер Prolimatech Megahalems Rev.B, который мы укомплектовали вентилятором Nanoxia FX-12-2000. Характеристики обоих продуктов приведены в таблице ниже:

Технические характеристики Thermaltake Jing Prolimatech Megahalems Rev.B
Совместимость LGA775/LGA1156/LGA1155/LGA1366/
 AM2(+)/AM3
LGA775/LGA1156/LGA1155/LGA1366
Размеры радиатора, мм 130х65х157 130x74x158,7
Размеры кулера с установленным вентилятором(-ами), мм 131х123х167 130x99x158,7
Вес радиатора, г 695 790
Вес с вентилятором(-ами), г 920 ~960
Количество пластин радиатора, шт. 41 45
Толщина пластин, мм 0,5 0,5
Межрёберное расстояние, мм 2,3 2
Комплектный вентилятор 2x Thermaltake TTE122712LS (120х120х27) Рассчитан на 120х120х25/120x120x38
Скорость вращения вентилятора(-ов), об/мин 800 — 1300
Воздушный поток, CFM 42 (1300 об/мин)
Средняя стоимость, $ 62 57


Тестовая конфигурация

Тестирование осуществлялось на следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,40@4,50 ГГц, 45х100 МГц, HT on, 1,4 В);
  • материнская плата: ASRock Z68 Extreme3 Gen3 (Intel Z68 Express);
  • память: GoodRAM GY1600D364L8/4GDC (2x2 ГБ, 1600, 8-8-8-24-1T);
  • жесткий диск: Seagate ST3500418AS (7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows 7 Home Premium x64.
Прогрев процессора осуществлялся 15-минутным прогоном теста LinX 0.6.4 (объем задачи — 2048 МБ), после чего выдерживалась 20-минутная пауза и регистрировалась температура в простое системы. Результаты фиксировались приложениями CoreTemp и AIDA64. Температура воздуха в помещении поддерживалась на уровне 24°C. Для сравнения мы провели тесты Thermaltake Jing как с одним вентилятором, так и с двумя. Скорость вращения «вертушек» для обоих охладителей устанавливалась вручную.


Результаты тестирования

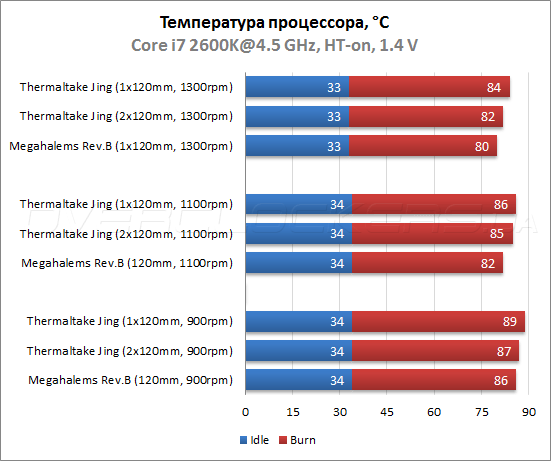

Тестирование Thermaltake Jing

Итак, даже несмотря на то, что размер радиатора Prolimatech Megahalems Rev. B заметно больше в сравнении с Thermaltake Jing, герой нашего сегодняшнего обзора показал весьма достойный результат. В простое оба решения продемонстрировали идентичную эффективность охлаждения вне зависимости от скорости вращения вентиляторов. В режиме максимальной нагрузки Jing уступал именитому конкуренту до четырёх градусов с одним вентилятором и максимум 2 градуса с двумя комплектными «вертушками». В целом, оба кулера неплохо справились с охлаждением разогнанного процессора Intel Core i7 второго поколения, особенно учитывая то, что при более стандартной нагрузке тепловыделение этого CPU несколько ниже, в сравнении с «линпаком». Более того, при скорости вращения вентиляторов до 1100 об/мин Thermaltake Jing полностью оправдывал данное ему имя и оставался действительно тихим в работе, а при 900 об/мин шум от работы кулера с трудом можно было различить на фоне остальных компонентов системы.


Выводы

По результатам тестирования Thermaltake Jing продемонстрировал, что современная система охлаждения не обязательно должна иметь крупногабаритный радиатор для того, чтобы справляться с отводом тепла с поверхности мощного центрального процессора, оставаясь при этом достаточно тихой в работе. Разумеется, любителям выжать из своего железа максимум этот кулер вряд ли подойдет, однако для таких пользователей он и не предназначен. Целевая аудитория Thermaltake Jing это скорее геймеры, любители моддинга или просто пользователи, которые хотят приобрести достаточно производительное и тихое универсальное решение, изначально укомплектованное необходимыми креплениями и вентиляторами. В сравнении с основными конкурентами Jing также может похвастать тем, что при средней стоимости $62 в его комплект уже входит два достаточно производительных и тихоходных вентилятора, но поменять их на другие модели, к сожалению, не получится.
