Обзор процессорного кулера Noctua NH-U12S

Установка

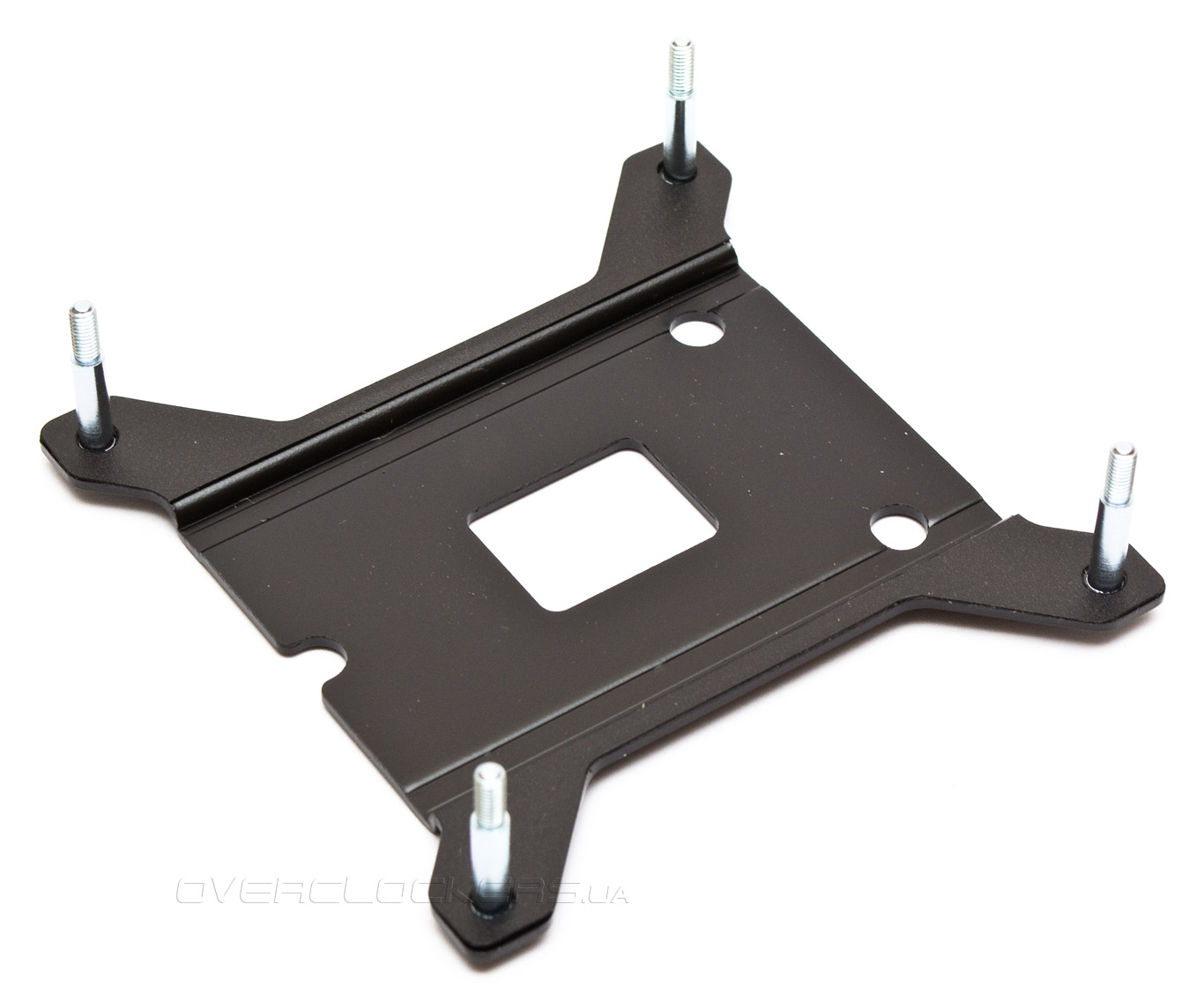

Noctua NH-U12S поддерживает установку на платформы Intel LGA2011, LGA115х и все платформы AMD, начиная с АМ2. Поставить кулер на разъемы Intel LGA1366 и LGA775 не удастся. Перед покупкой обязательно ознакомьтесь со списком совместимых материнских плат на официальном сайте. Мы расскажем о монтаже кулера на примере сокета Intel LGA1155. Для начала нам понадобится усилительная пластина, соединенная с крепежными штырьками. Ее лапки проклеены электроизолирующей пленкой.

Тестирование Noctua NH-U12S

Продеваем пластину через отверстия в тыльной стороне материнской платы. Возможен лишь один вариант ориентации.

Тестирование Noctua NH-U12S

Надеваем на крепежные штыри бочковидные пластиковые подставки.

Тестирование Noctua NH-U12S

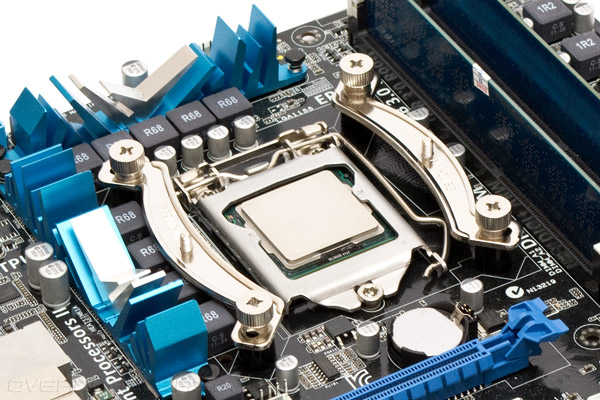

Укладываем крепежные лапы, внимательно следя за тем, чтобы на штырьки попали ближние к процессору отверстия. Дальние отверстия предназначены исключительно для Intel LGA2011. Вручную навинчиваем гайки. Для верности их можно дополнительно затянуть комплектной отверткой.

Тестирование Noctua NH-U12S

Наносим термоинтерфейс и ставим кулер на процессор, следя за тем, чтобы не было перекоса. Завинчиваем подпружиненные винты попеременно, обеспечивая равномерную затяжку.

Тестирование Noctua NH-U12S

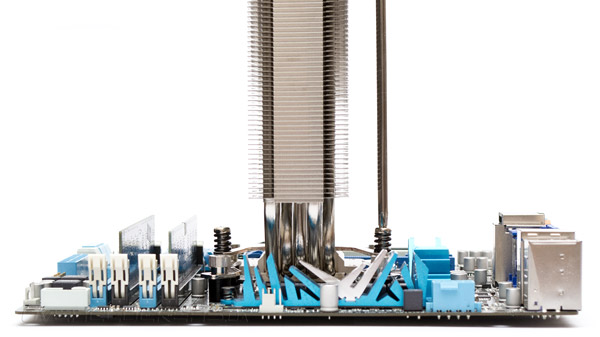

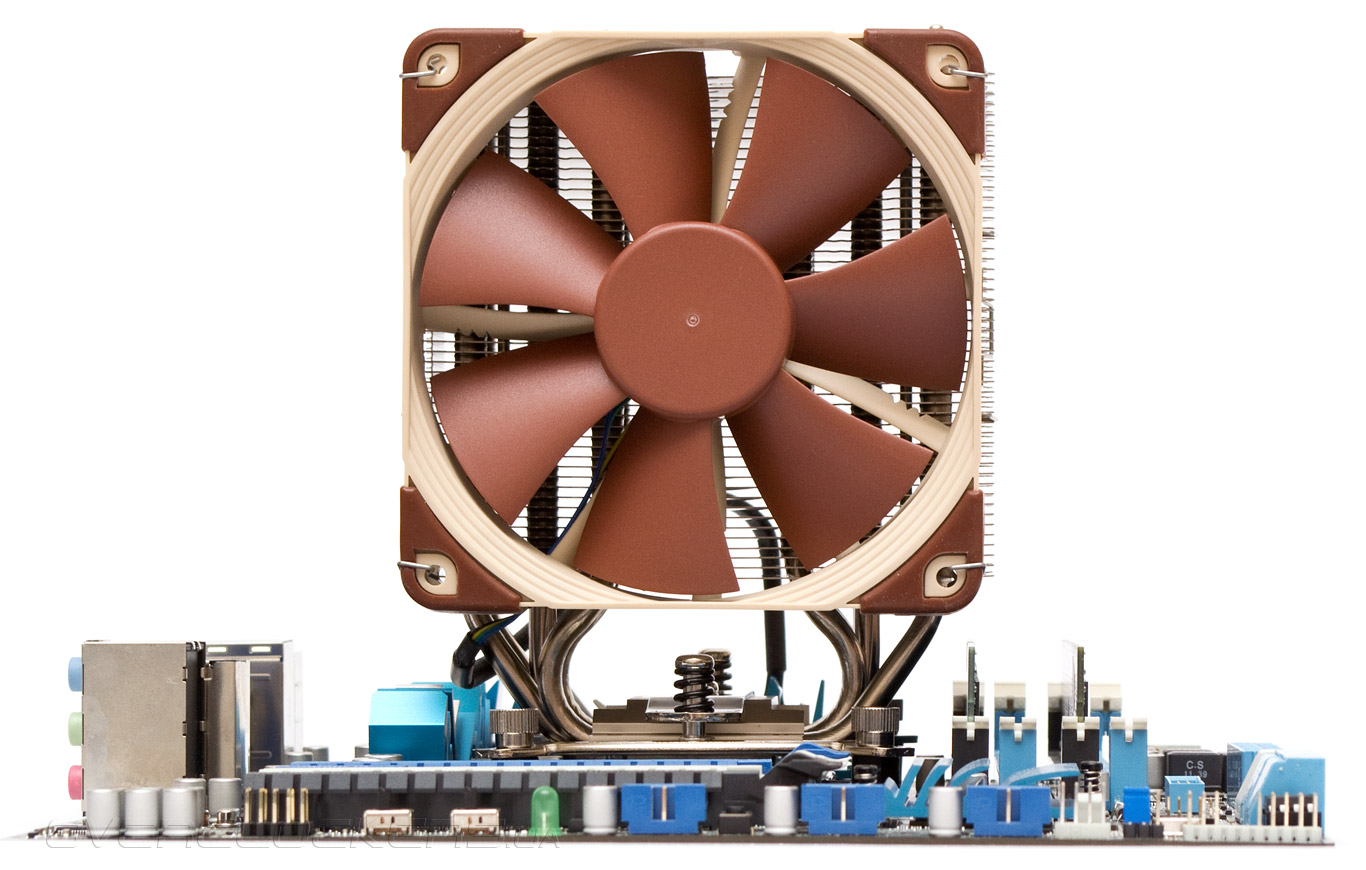

В финальной стадии, закрепляем вентилятор на радиаторе. В установленном виде Noctua NH-U12S абсолютно не мешает первому слоту PCI-E.

Тестирование Noctua NH-U12S

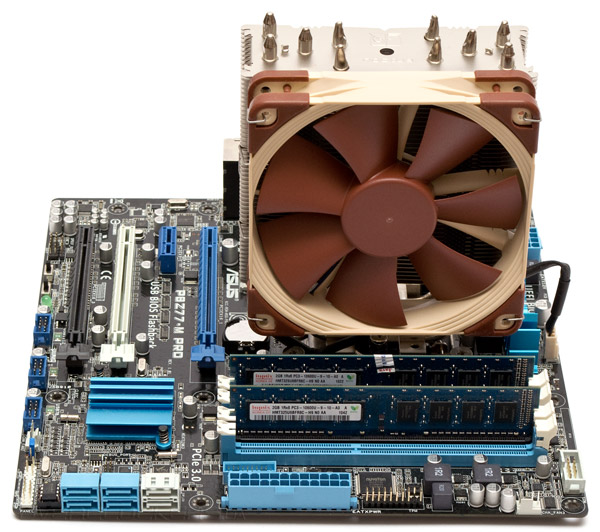

Равно как не дотягивается он и до слотов памяти, даже на платформе AMD.

Тестирование Noctua NH-U12S

За кулером остается достаточно места для манипуляций с кабелем питания процессора даже после установки дополнительного вентилятора.

Тестирование Noctua NH-U12S

Защелкнуть скобы вентилятора или подключить его питание к плате получится и в очень тесном корпусе.

Тестирование Noctua NH-U12S

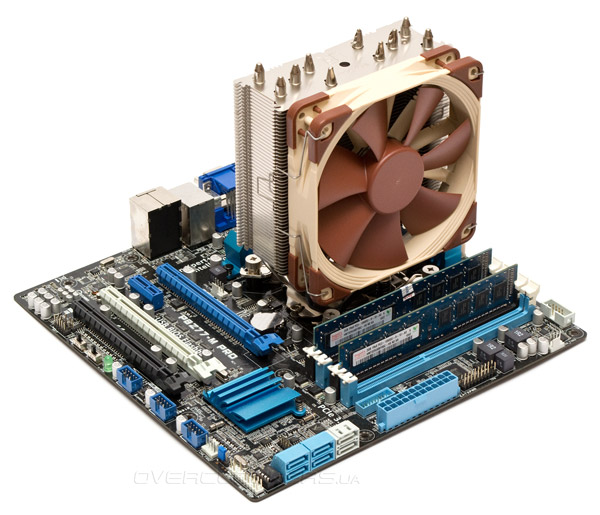

Таким образом, в вертикальной ориентации Noctua NH-U12S обладает практически идеальным уровнем совместимости с другими компонентами ПК.

Тестирование Noctua NH-U12S

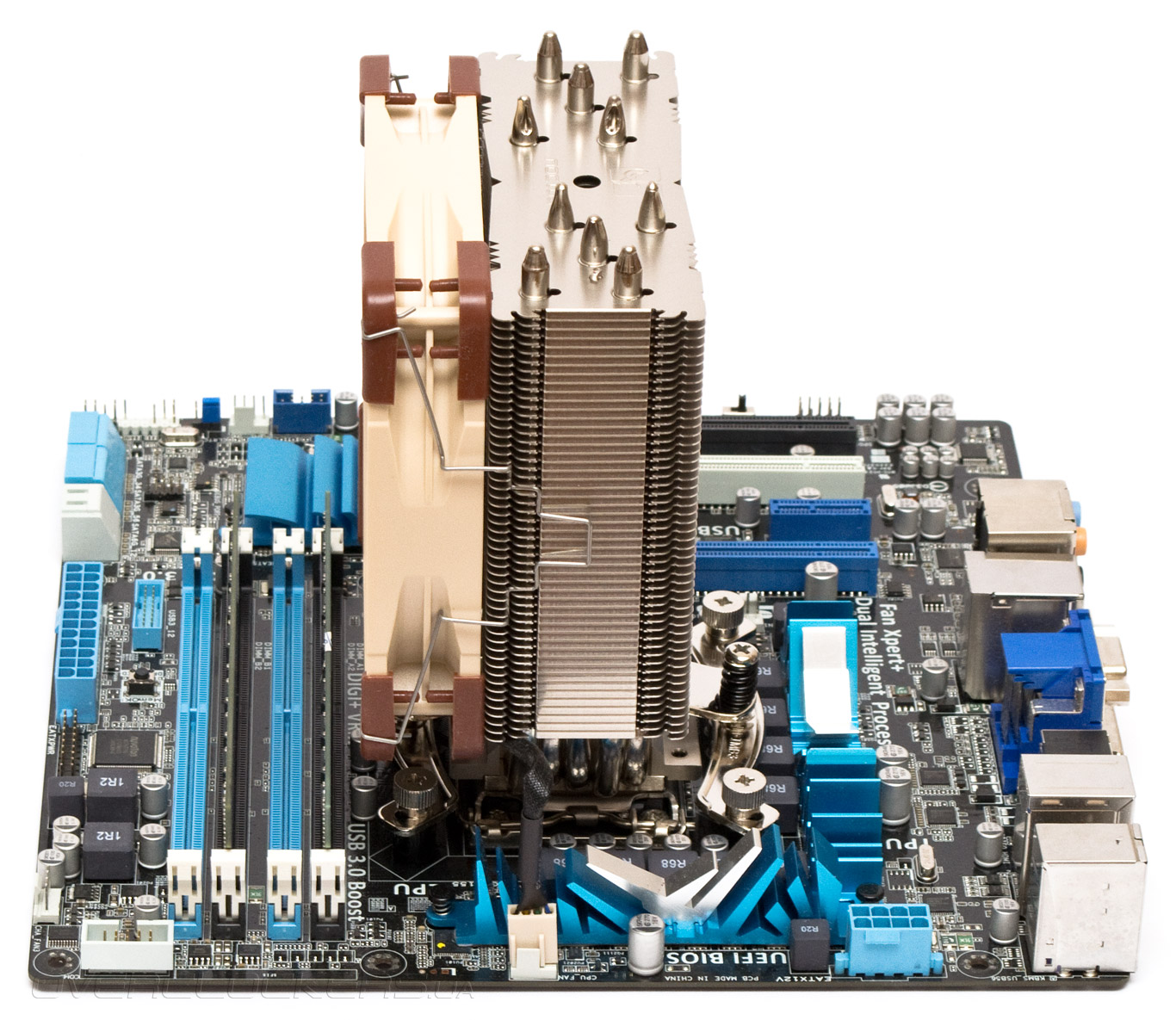

Теперь попробуем развернуть радиатор на 90 градусов. Проделать этот фокус удастся лишь на платформах Intel. На сокетах AMD, в силу особенностей крепления, возможна только вертикальная ориентация.

Тестирование Noctua NH-U12S

Первый слот PCI-E по-прежнему остается свободным для установки плат расширения.

Тестирование Noctua NH-U12S

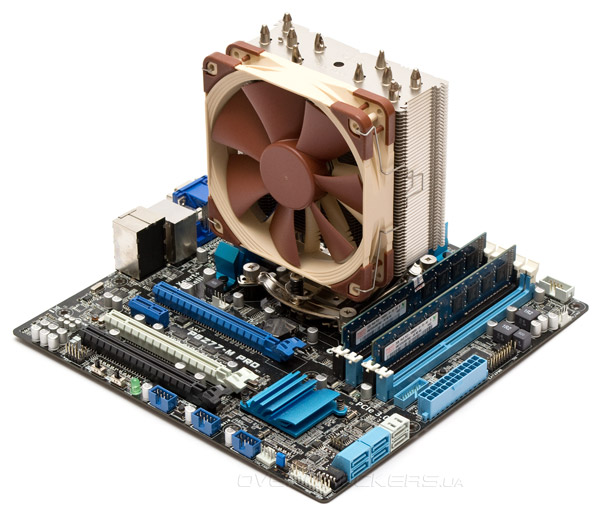

А у оперативной памяти закрытым оказывается первый слот.

Тестирование Noctua NH-U12S

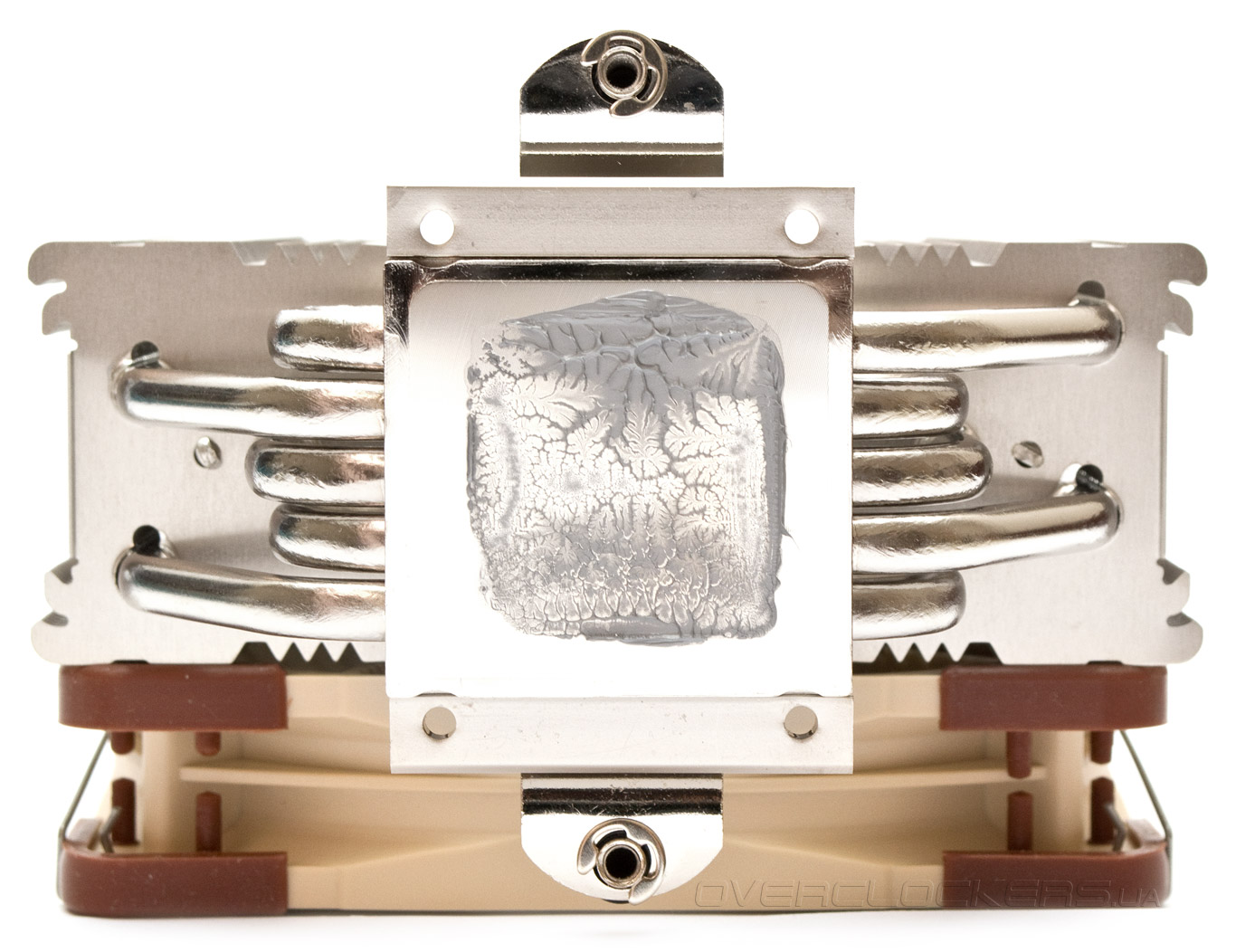

Отпечаток на подошве кулера говорит о сильной степени прижима по центру. И о продольной выпуклости основания.

Тестирование Noctua NH-U12S

Отпечаток на процессоре указывает на легкий перекос основания радиатора в верхнюю сторону, хотя возможно это лишь последствие снятия, а не особенность установки.

Тестирование Noctua NH-U12S


Технические характеристики

Эффективность отвода тепла кулером Noctua NH-U12S мы сравнили c похожим по конструкции, но чуть более крупным по размеру и в два раза более дешевым кулером — Zalman CNPS10X Performa. Чтобы сравнение происходило в равных условиях, на обеих моделях использовался вентилятор Noctua NF-F12 PWM, а стоковый пропеллер Zalman был протестирован лишь на максимальной скорости вращения.

Техническая характеристика Noctua NH-U12S Zalman CNPS10X Performa
Совместимость с процессорными разъемами Intel LGA 1150/1155/1156/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Intel LGA 775/1156/1155/1150/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 125х45х158 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание
Вес радиатора, г 580 610
Количество пластин радиатора, шт. 50 47
Толщина пластин, мм 0,40 0,45
Межреберное расстояние, мм 1,75 1,9
Расчетная площадь радиатора, см² ~5 400 7 900
Модель вентилятора Noctua NF-F12 PWM Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 300 ~ 1500 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м3/ч 93,4 (74,3 с LNA)
Уровень шума вентилятора, дБ(А) 22,4 (18,6 с LNA) 17 ~ 36
Статическое давление, мм воды 2,61 (1,83 с LNA)
Количество и тип подшипника вентилятора Гидродинамический подшипник с магнитной стабилизацией SSO2 Улучшенная втулка
Время наработки на отказ вентилятора, час 150 000 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,05 0,2
Пиковое энергопотребление вентилятора, Вт 0,6 2,4
Дополнительные особенности Понижающий обороты резистор LNA Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~65 ~32


Тестовый стенд

Для тестирования эффективности Noctua NH-U12S использовался стенд на базе платформы Intel LGA 1155 в следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3@4,5 ГГц, 1,344 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT325U6BFR8C-H9 (2 x 2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении материнской платы при постоянной температуре 28 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А). В качестве второго дополнительного вентилятора использовался Noctua NF-F12 PWM.


Результаты тестирования

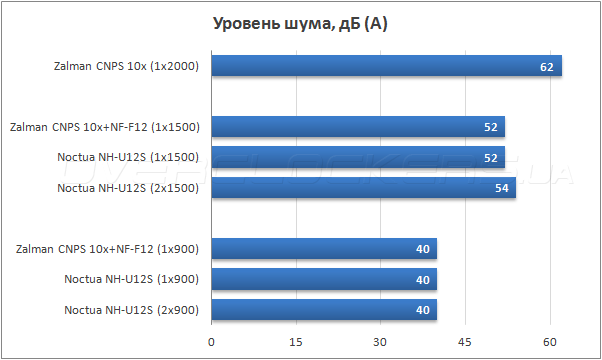

Сравнение эффективности кулеров производится по соотношению температуры к создаваемому уровню шума. В данном случае, был измерен максимальный уровень шума Zalman CNPS10X Performa со стоковым вентилятором, который составил 62 дБ (А). Затем максимальный шум, издаваемый одним и двумя вентиляторами Noctua NF-F12 PWM на обеих кулерах. И, наконец, мы испытали оба кулера в бесшумном режиме — 40 дБ (А). Это тот уровень звукового давления, который не слышен из закрытого корпуса даже с близкого расстояния.

Тестирование Noctua NH-U12S

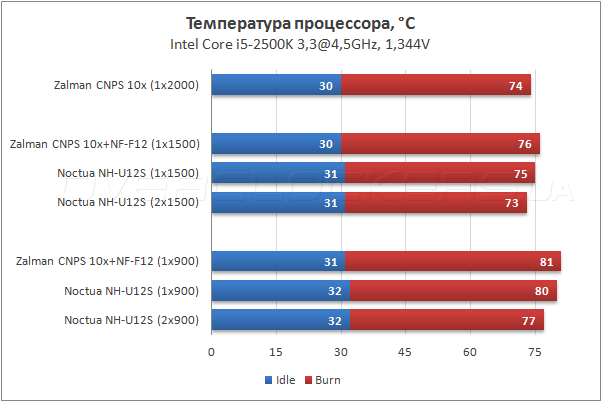

Для каждого уровня шума был составлен соответствующий график температур.

Тестирование Noctua NH-U12S

Рассмотрим результаты. В варианте «из коробки» Zalman CNPS10x Performa все еще способен отыграть один градус у Noctua NH-U12S. Однако использование идентичных вентиляторов стабильно выводит в лидеры австрийский кулер, пусть и снова на один градус. Поставив дополнительный пропеллер, пользователь выиграет еще два градуса на высоких оборотах и три — на низких. Победа может показаться незначительной, однако следует помнить, что поверхность отвода тепла у Noctua NH-U12S несколько скромнее, нежели у Zalman CNPS10x Performa — 5400 см² против 7900 см² соответственно. Как оказалось, наличие пайки соединений способно компенсировать недостаток площади рассеивания. А если учесть отсутствие проблем совместимости с памятью, хороший комплект и более низкий уровень шума, то получается вполне удачное решение, хотя и значительно более дорогое.


Выводы

Появление Noctua NH-U12S ознаменовало переход австрийской компании к стратегии изготовления узкоспециализированных систем охлаждения, вместо линейного наращивания мощности. Данный продукт уступает старшему собрату Noctua NH-U14S около четырех градусов в эффективности на платформе Intel LGA1155, однако отличается гораздо большей совместимостью с другими компонентами ПК. Ведь именно в этом заключается его основная задача — обеспечить приемлемый уровень температур процессора не вызывая при этом конфликта с корпусом, оперативной памятью или видеокартой. И Noctua NH-U12S с ней определенно справляется.

Единственный недостаток данного кулера — слегка завышенная цена в пересчете на эффективность охлаждения. Однако это скорее плата за уменьшение габаритов, чем необоснованная стоимость. Достоинств у Noctua NH-U12S гораздо больше: он демонстрирует невысокий уровень шума, обладает большим сроком гарантии и предельным удобством в установке и эксплуатации.
