Обзор системы жидкостного охлаждения ID-Cooling Frostflow X 360

Frostflow X 360 — это наиболее производительная за свои деньги система жидкостного охлаждения в ассортименте китайской компании ID-Cooling. И мы решили на нее взглянуть после ознакомления с Auraflow X 240 TGA, в которой, как мне кажется, добавочную стоимость создавало наличие подсветки и бренда TUF Gaming Alliance. Здесь же система получается дешевле при чуть большей эффективности. Неплохой вариант для тех, кого интересует охлаждение, а не эстетика свечения разноцветных светодиодов. А теперь углубимся в детали.

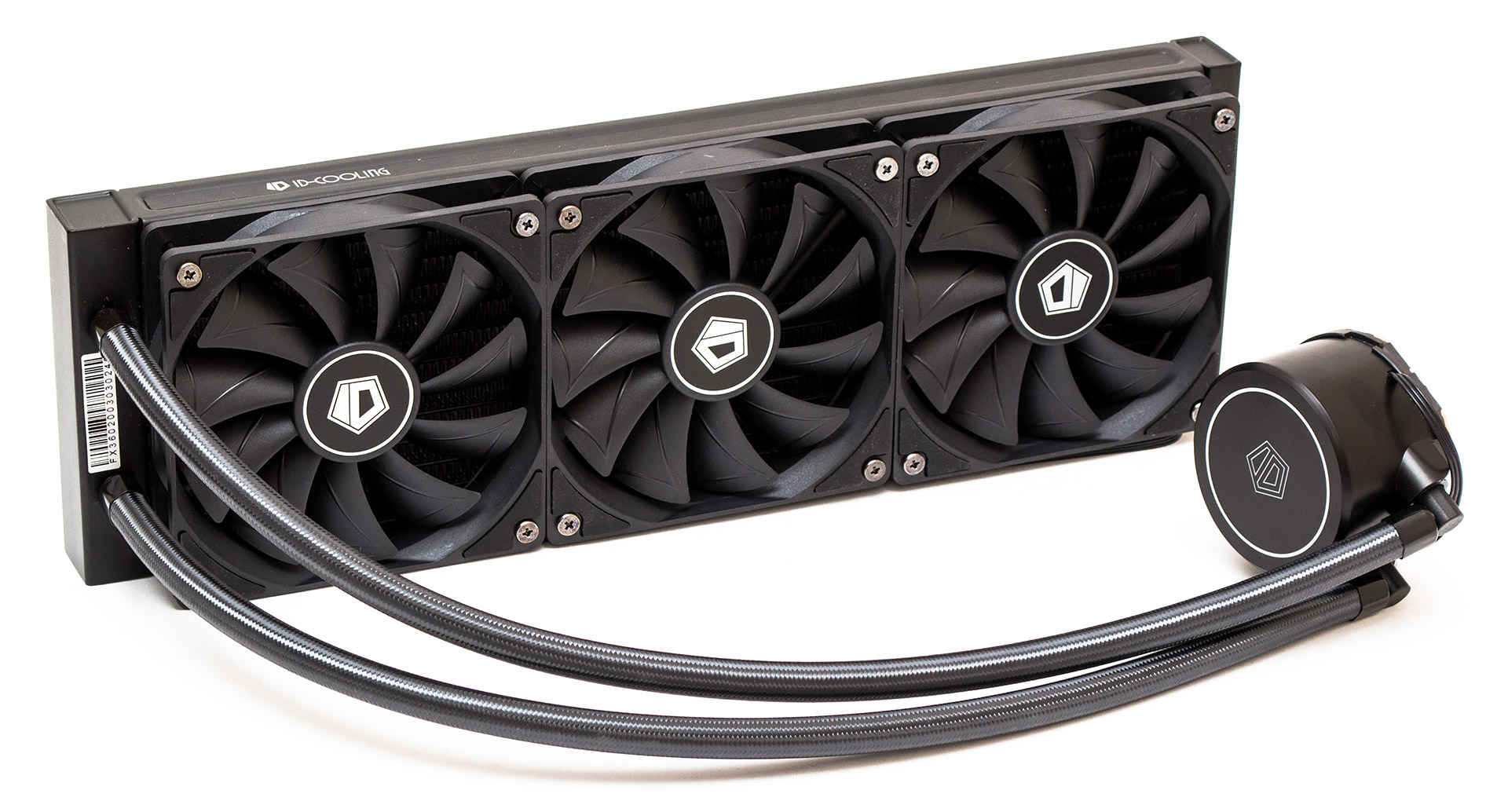

ID-Cooling Frostflow X 360

Характеристики

Техническая характеристика ID-Cooling Frostflow X 360
Страница продукта idcooling.com
Совместимость с процессорными разъемами Intel LGA2066/2011/1366/115х
AMD TR4/AM4/FM2(+)/FM1/AM3(+)/AM2(+)
Размеры радиатора (ДхШхВ), мм 397х120х27
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа
Вес радиатора, г 920
Количество пластин радиатора, шт. 270
Толщина пластин, мм 0,2
Межреберное расстояние, мм 1,1
Расчетная площадь радиатора, см² ~8 985
Размер водоблока, (ДхШхВ), мм 82х72х48
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 2100 (+/– 10%)
Производительность помпы, литров в час 106
Пиковое энергопотребление помпы, Вт: 4,32
Время наработки на отказ помпы, час 50 000
Уровень шума помпы, дБ (А) 25
Модель вентилятора 3 x ID 12025M12S
Скорость вращения вентилятора, об/мин 700 ~ 1800 (+/– 10%) с ШИМ
Воздушный поток, м³/ч 126,58
Уровень шума вентилятора, дБ (А) 18,0 ~ 35,2
Статическое давление, мм воды 2,15
Количество и тип подшипника вентилятора Hydraulic Bearing (Гидравлический подшипник)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,2
Пиковое энергопотребление вентилятора, Вт 2,4
Дополнительные особенности Белая подсветка помпы
Средняя стоимость, грн ~2035

Упаковка и комплект поставки

Поставляется в продажу ID-Cooling Frostflow X 360 в типичной по размерам для таких систем черно-оранжевой коробке. На фронтальной части есть изображение продукта, на тыльной указаны его габариты, технические характеристики и типы поддерживаемых процессорных разъемов.

ID-Cooling Frostflow X 360ID-Cooling Frostflow X 360

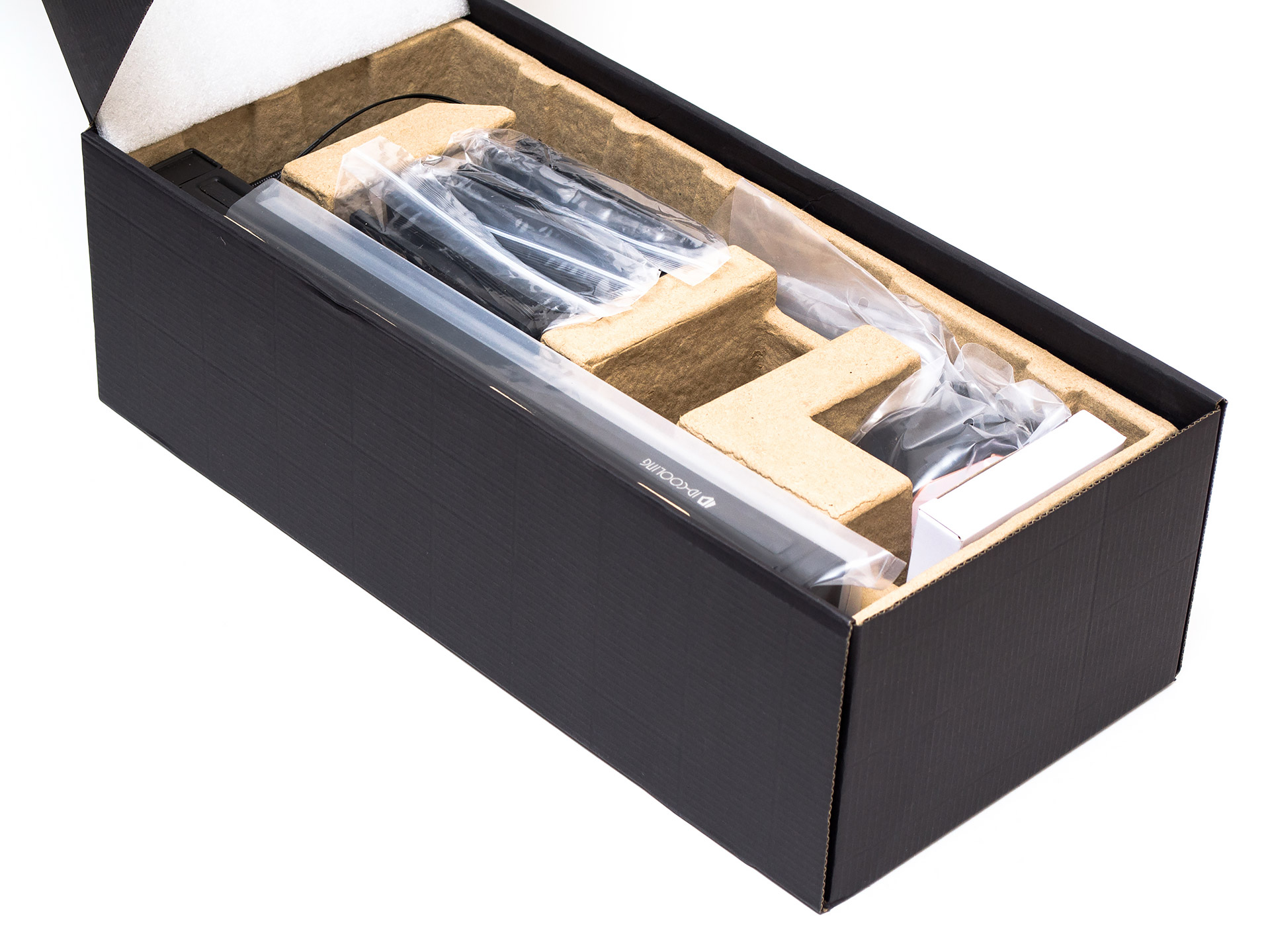

Под цветной обложкой скрывается черная коробка, в которой содержатся все детали системы, завернутые в пакеты и хранящиеся в форме из прессованного картона.

ID-Cooling Frostflow X 360

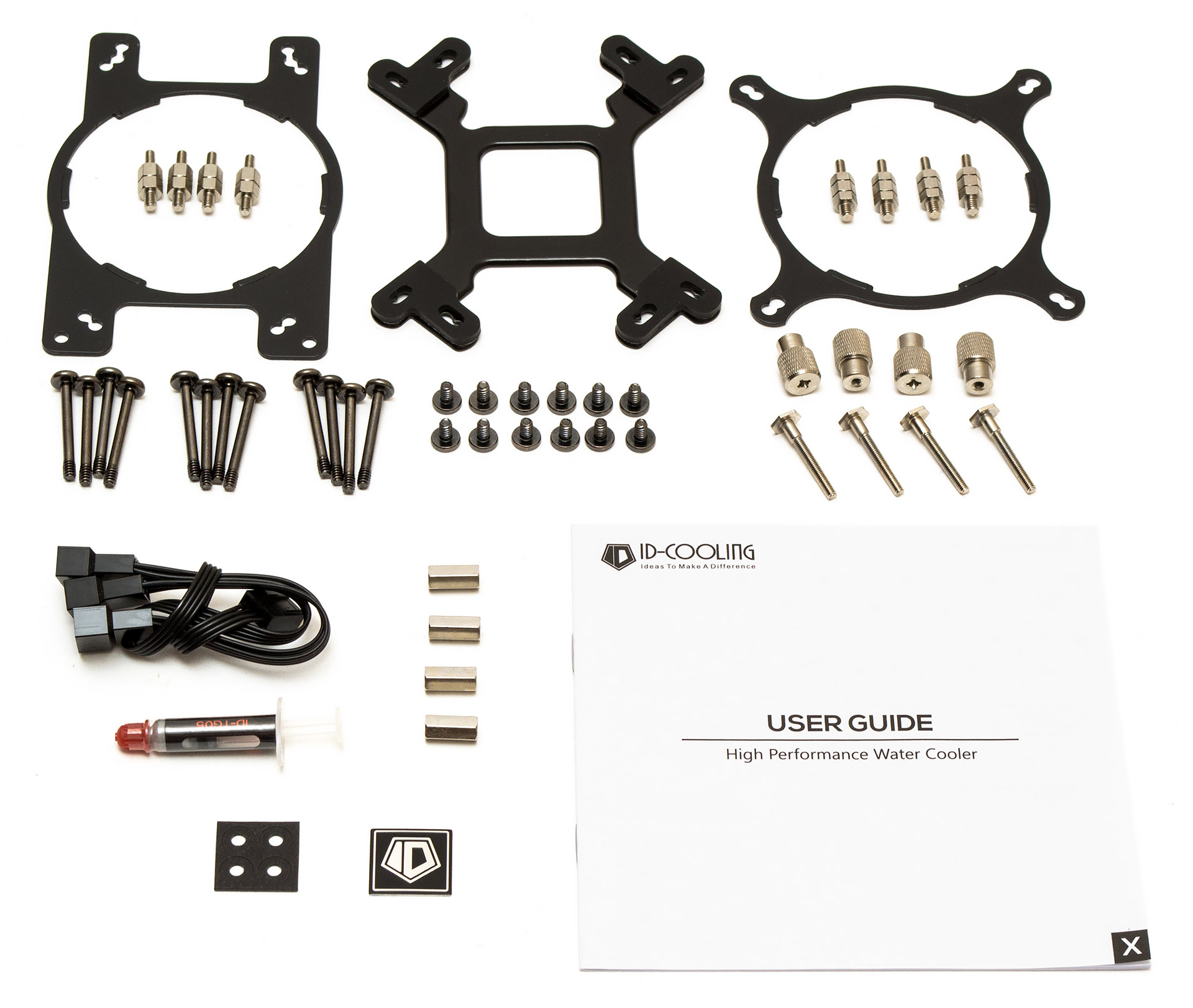

В комплект поставки кроме радиатора и трех вентиляторов, входит:

  • инструкция по монтажу;
  • клейкий логотип ID-Cooling;
  • шприц с термопастой;
  • разветвитель питания вентиляторов с одного четырехконтактного разъема на три (длиной 200+100+100 мм);
  • универсальная усилительная металлическая пластина для сокетов Intel и AMD;
  • четыре изоляционные прокладки;
  • крепежная рамка для сокетов AMD AM4, AM3 и TR4;
  • четыре металлические стойки для AMD TR4;
  • круглая крепежная рамка для сокетов Intel LGA 115x, 1366, 2011;
  • четыре металлические стойки для Intel LGA 2011;
  • 12 длинных винтов для монтажа вентиляторов;
  • 12 коротких винтов для монтажа радиатора;
  • четыре гайки с накатанной головкой и отверстием под крестовую отвертку;
  • четыре длинные винтовые шпильки;
  • четыре шестиугольные винтовые стойки.

ID-Cooling Frostflow X 360

Внешний вид

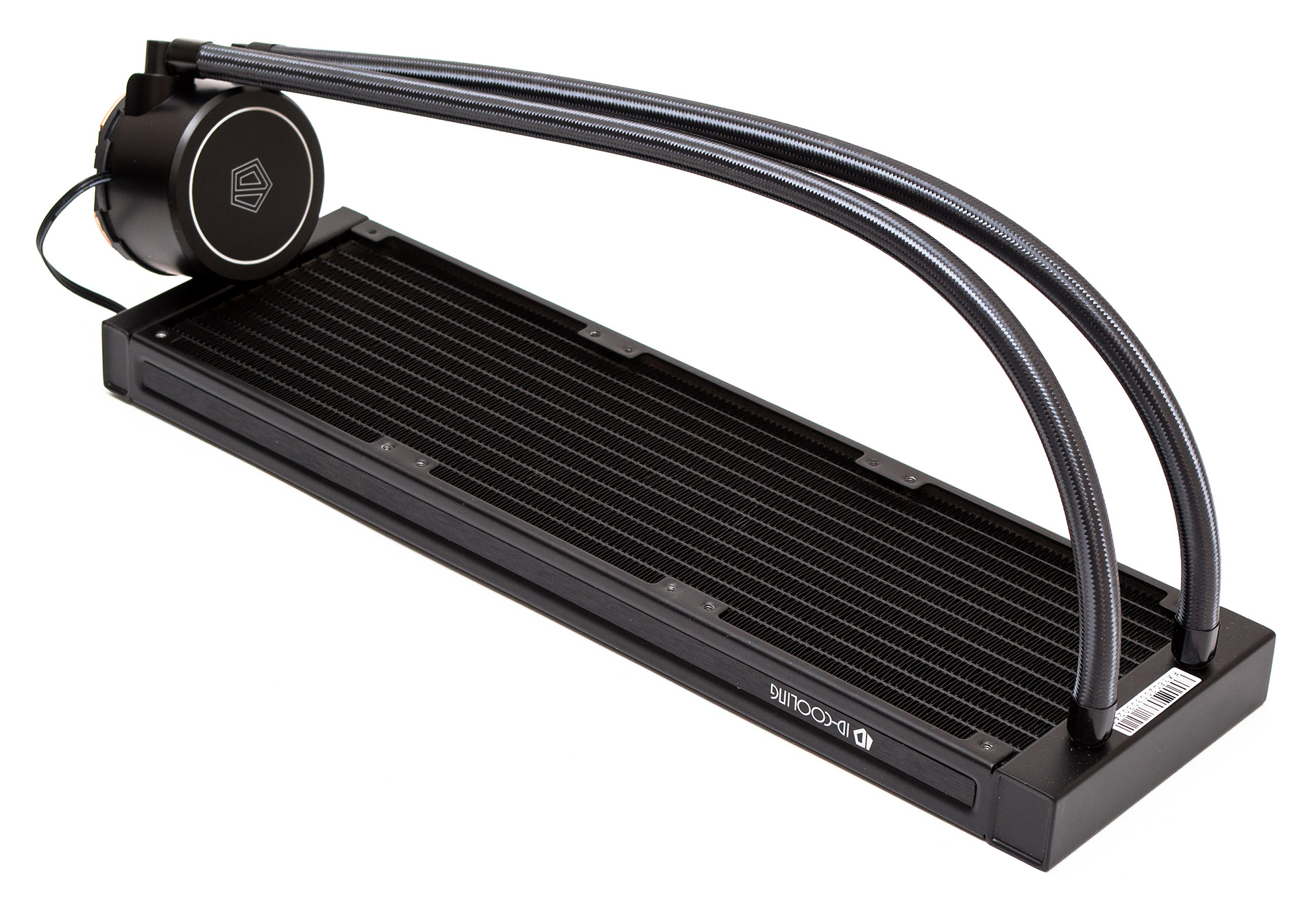

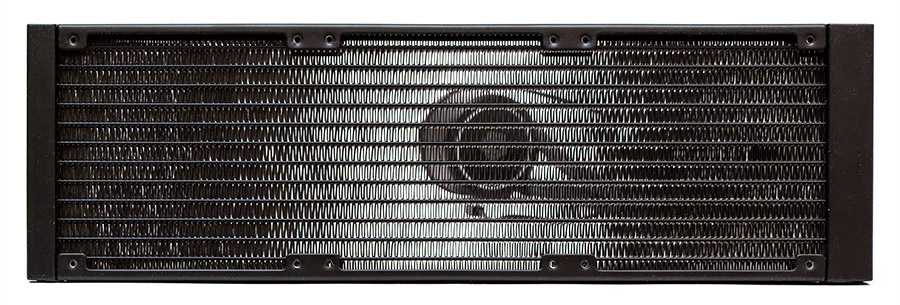

Во внешности ID-Cooling Frostflow X 360 не стоит искать оригинальные черты. Это вполне типичная СЖО формата «всё в одном» с трехсекционным радиатором, имеющим габариты 397х120х27 мм. Радиатор выполнен из алюминия и полностью окрашен в черный цвет, все его углы и грани сделаны подчеркнуто прямыми. Водоблок соединяется с радиатором двумя гибкими 465-мм резиновыми шлангами в нейлоновой оплетке серого цвета. Внешний диаметр трубок равен 11 мм, а внутренний — 6 мм.

ID-Cooling Frostflow X 360

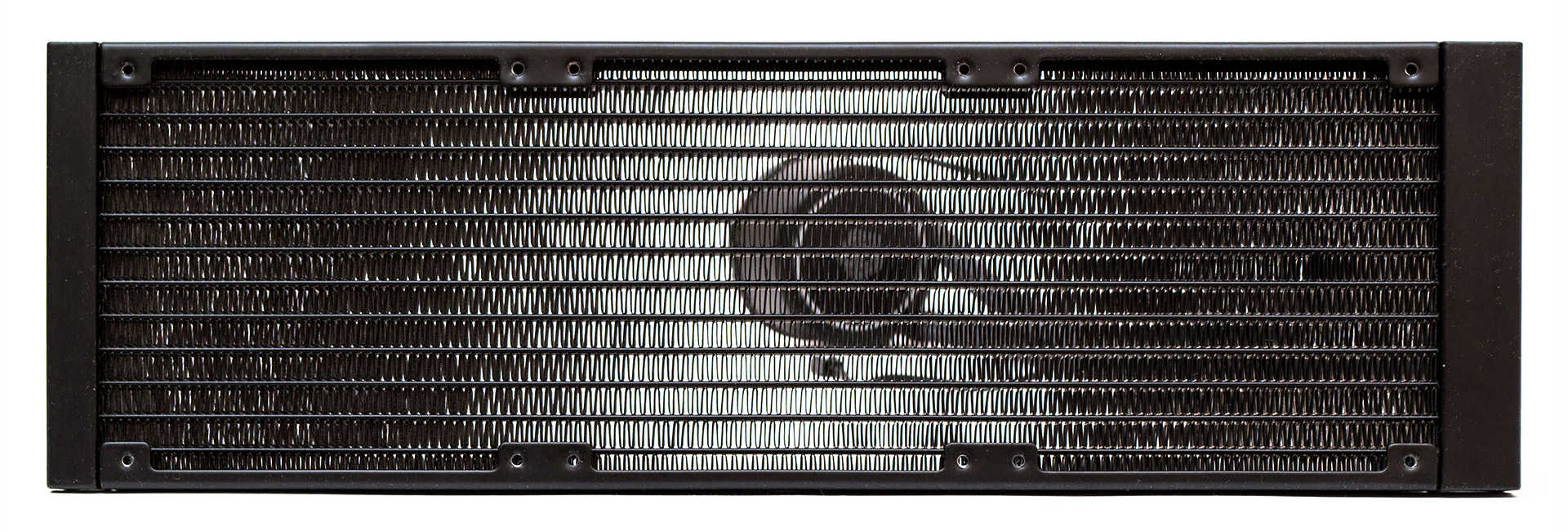

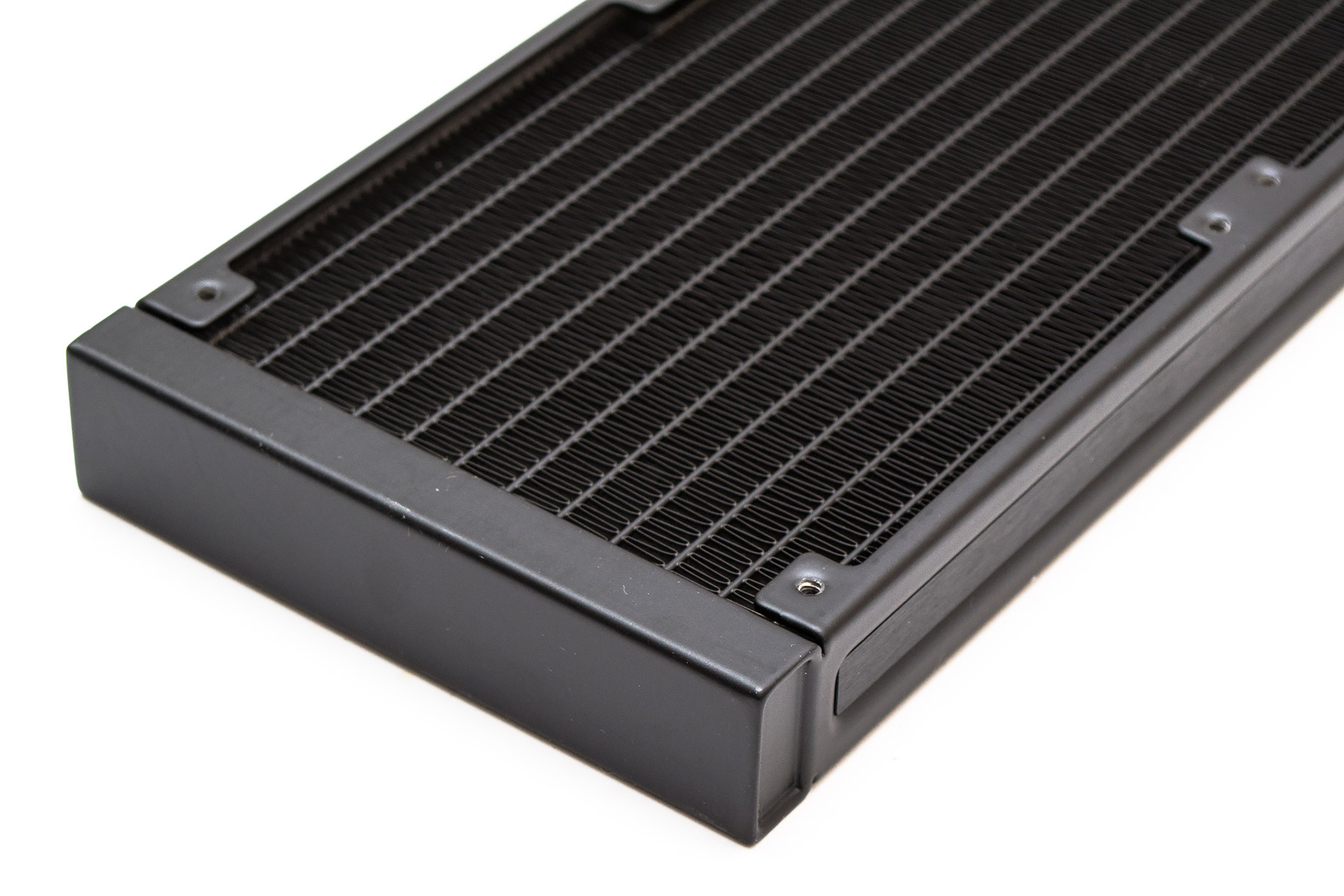

В боковых ламелях радиатор есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 8985 см². Вес снаряженной системы без учета вентиляторов равен 920 граммам.

ID-Cooling Frostflow X 360

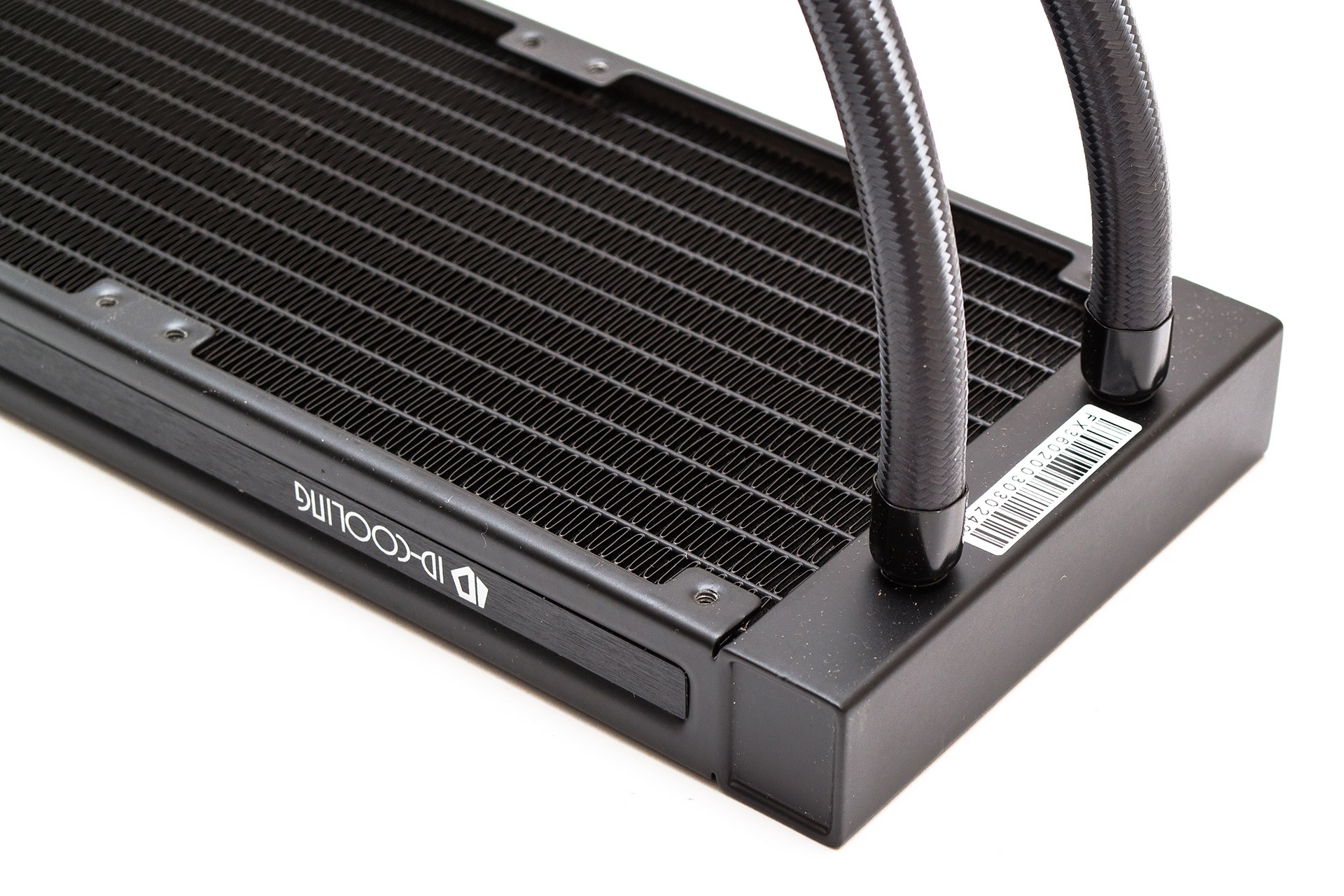

Трубки неподвижно соединены с металлическими фитингами радиатора. Толщина коллектора со стороны шлангов равна 22 мм. Если внимательно приглядеться, то на одной стороне коллектора можно заметить пробку сливного отверстия, замаскированную квадратной черной наклейкой, о которой не упоминается ни на официальном сайте, ни в описании изделия.

ID-Cooling Frostflow X 360

Коллектор с противоположной стороны имеет толщину в 14 мм.

ID-Cooling Frostflow X 360

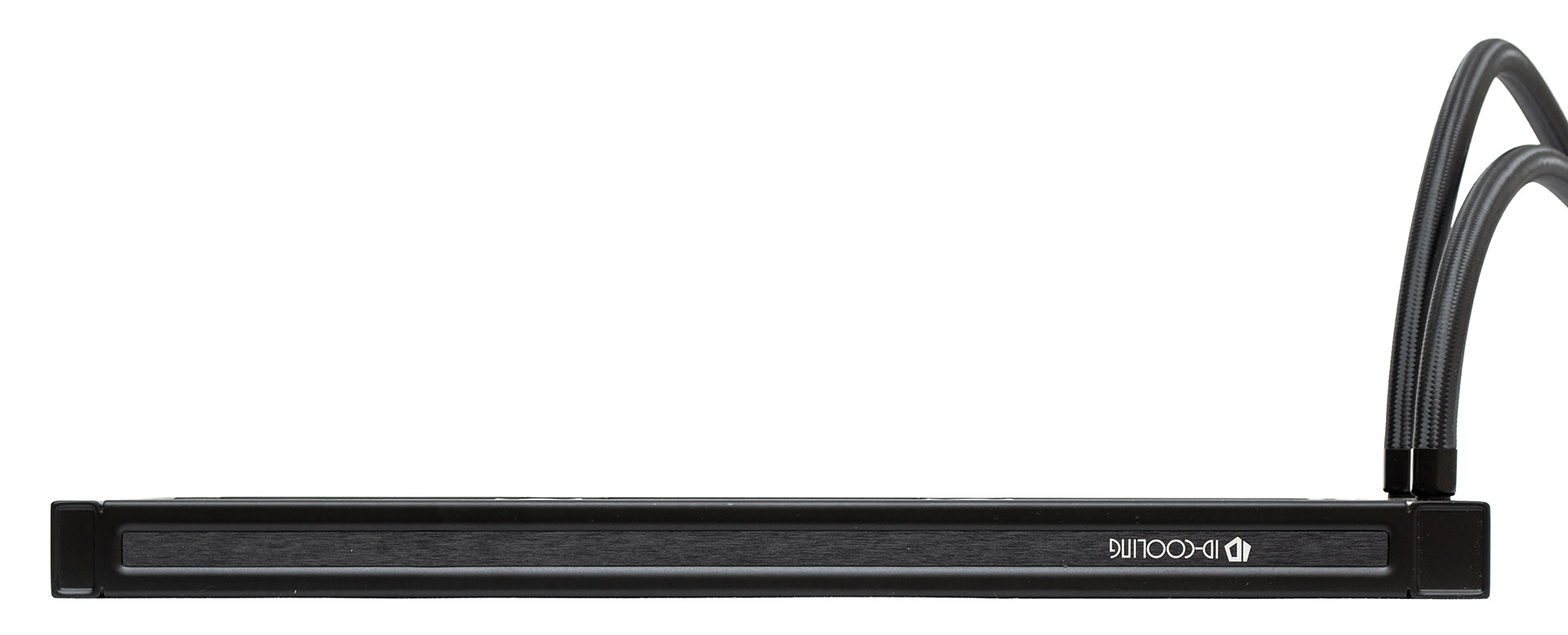

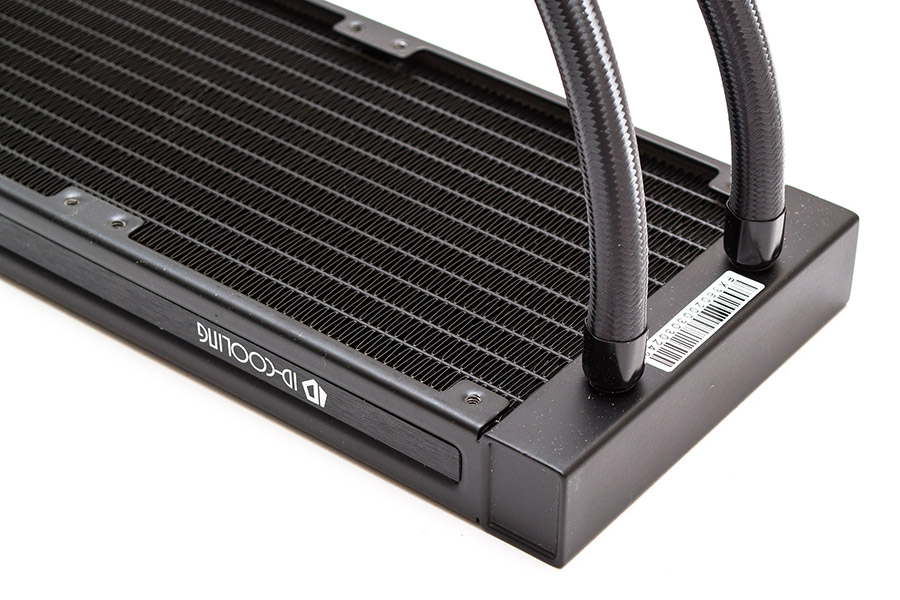

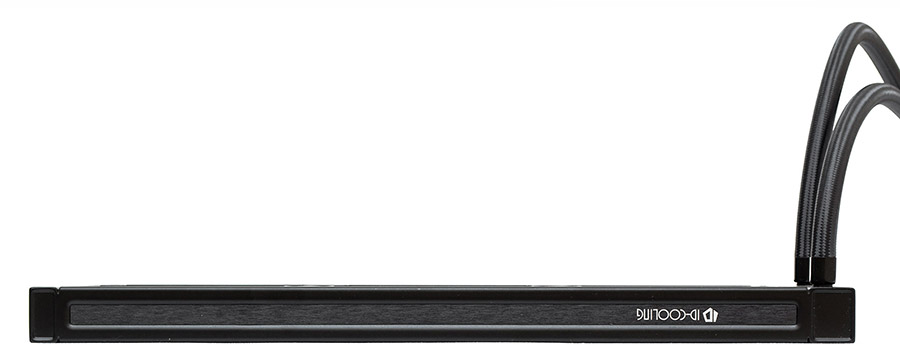

На боковинах радиатора есть пластиковая вставка с надписью и логотипом ID-Cooling, и нанесенной текстурой под «шлифованный металл».

ID-Cooling Frostflow X 360

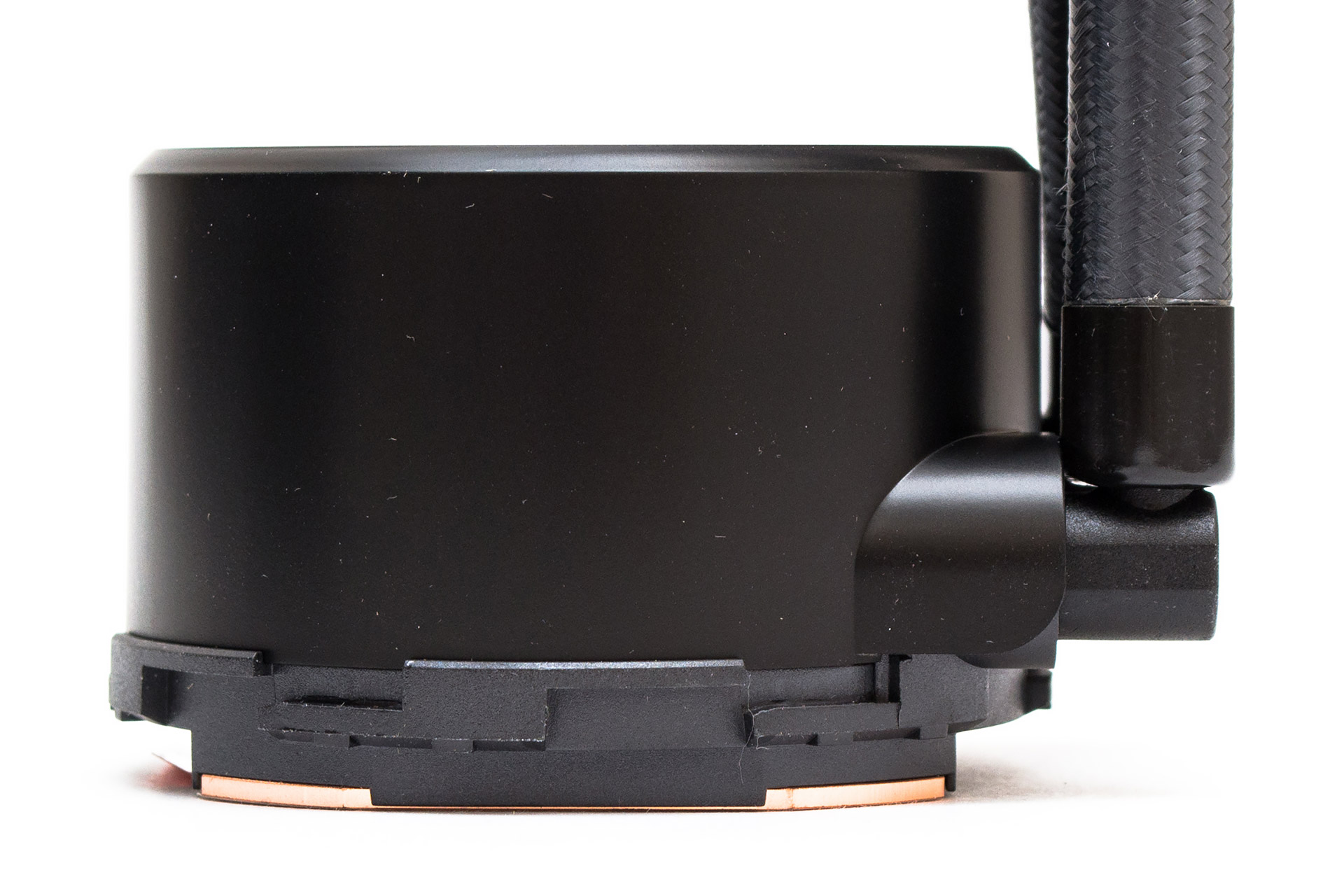

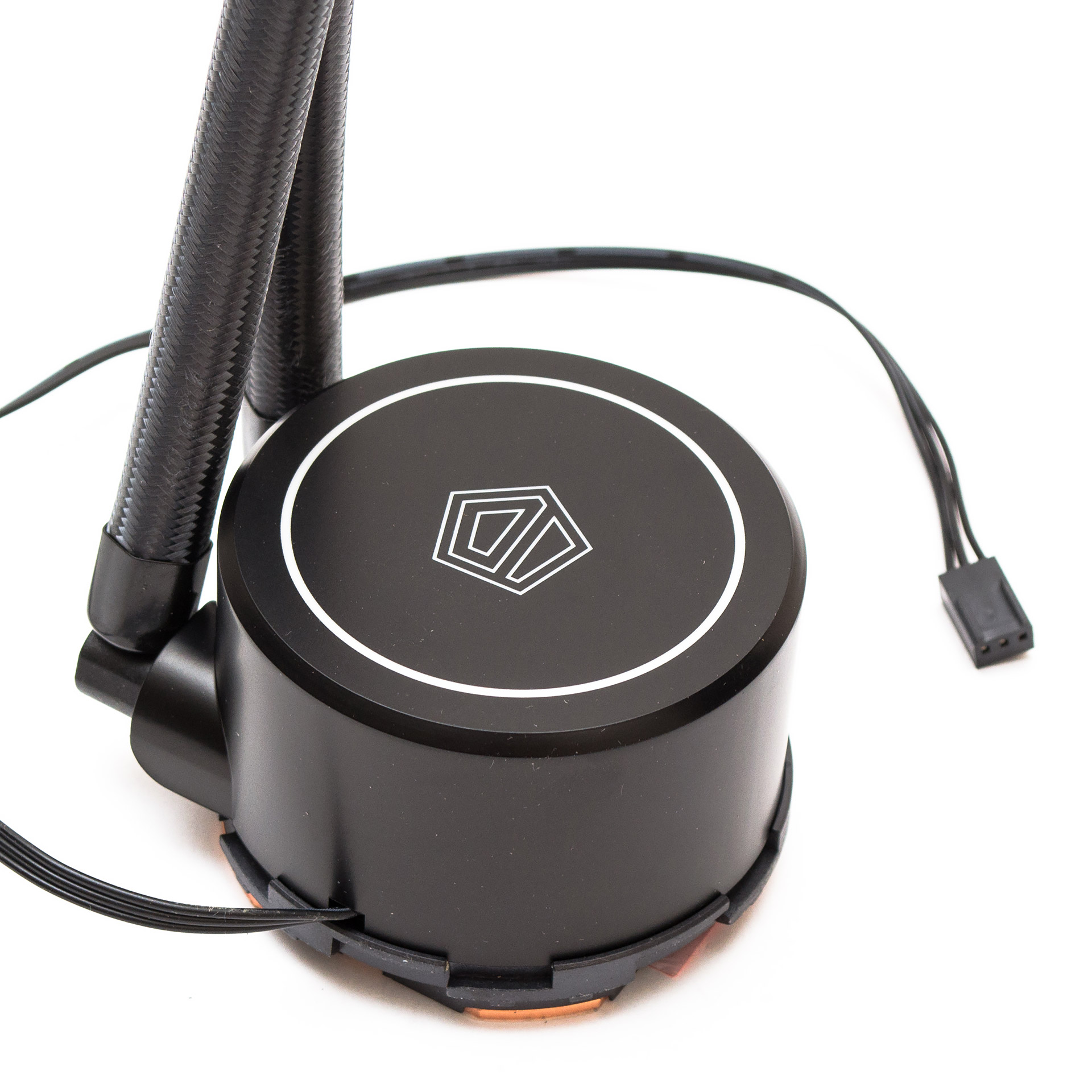

Простой на вид круглый пластиковой водоблок имеет на верхней крышке подсвечиваемый логотип ID-Cooling и белое кольцо вокруг него. Его высота равна 48 мм, ширина 72 мм, а длина — 82 мм без учетов размеров крепежной рамки. Диаметр крышки составляет 69 мм. Подключение к питанию осуществляется через плоский трехконтактный кабель длиной 320 мм.

ID-Cooling Frostflow X 360

Установленная внутри водоблока помпа питается от постоянного тока с напряжением 12 В и поддерживает скорость 2100 об/мин, прокачивая до 106 литров жидкости в час. Двигатель помпы издает заметное жужжание и её уровень шума составляет 45 дБ (А) по нашим измерениям, что хорошо позиционируется на слух в тихой комнате. Заявлено использование керамического подшипника и общий срок наработки на отказ не менее 50 тыс. часов.

ID-Cooling Frostflow X 360

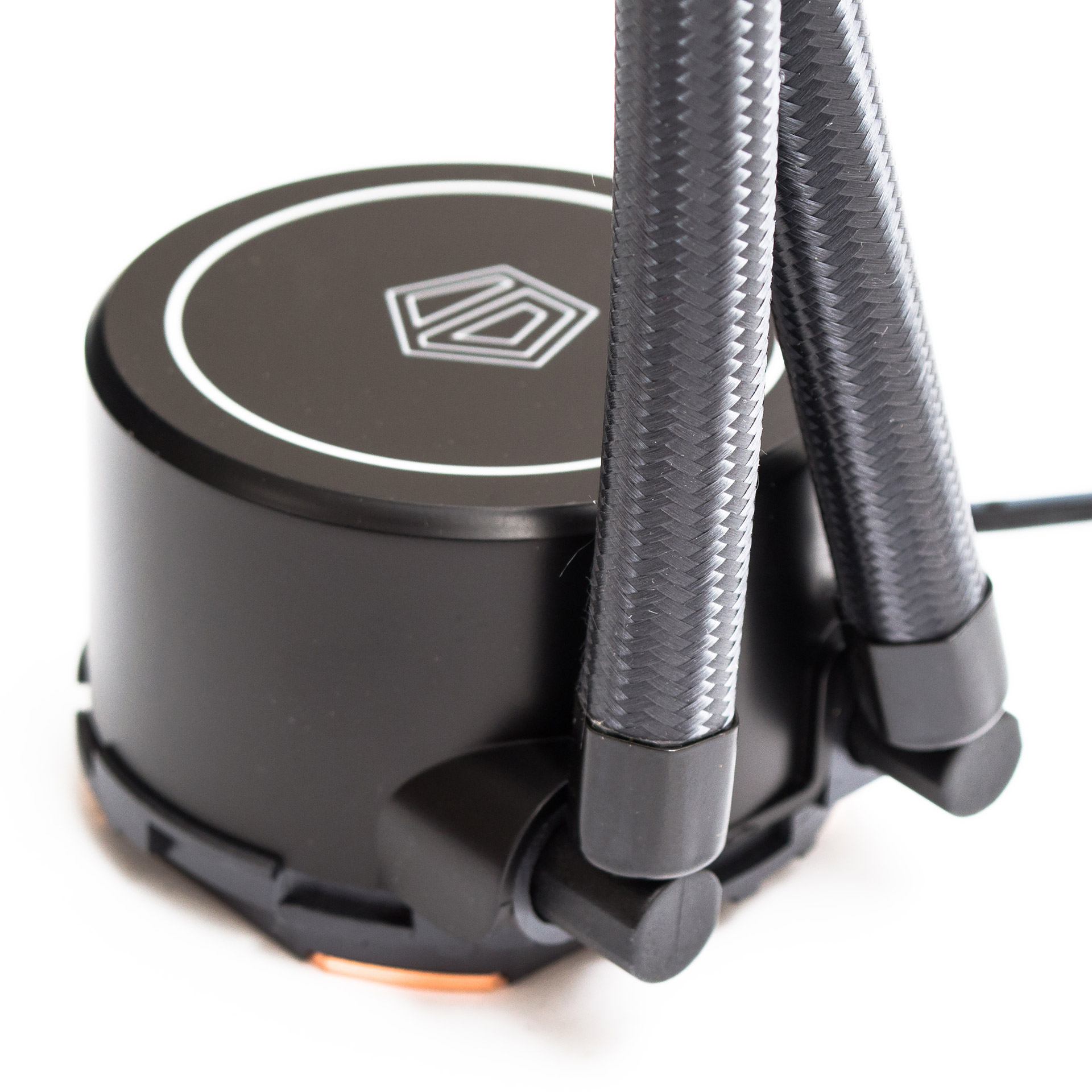

Шланги соединяются с водоблоком угловыми фитингами при помощи опрессовки металлическими обоймами. Поворачиваются на большой угол и с заметным сопротивлением.

ID-Cooling Frostflow X 360

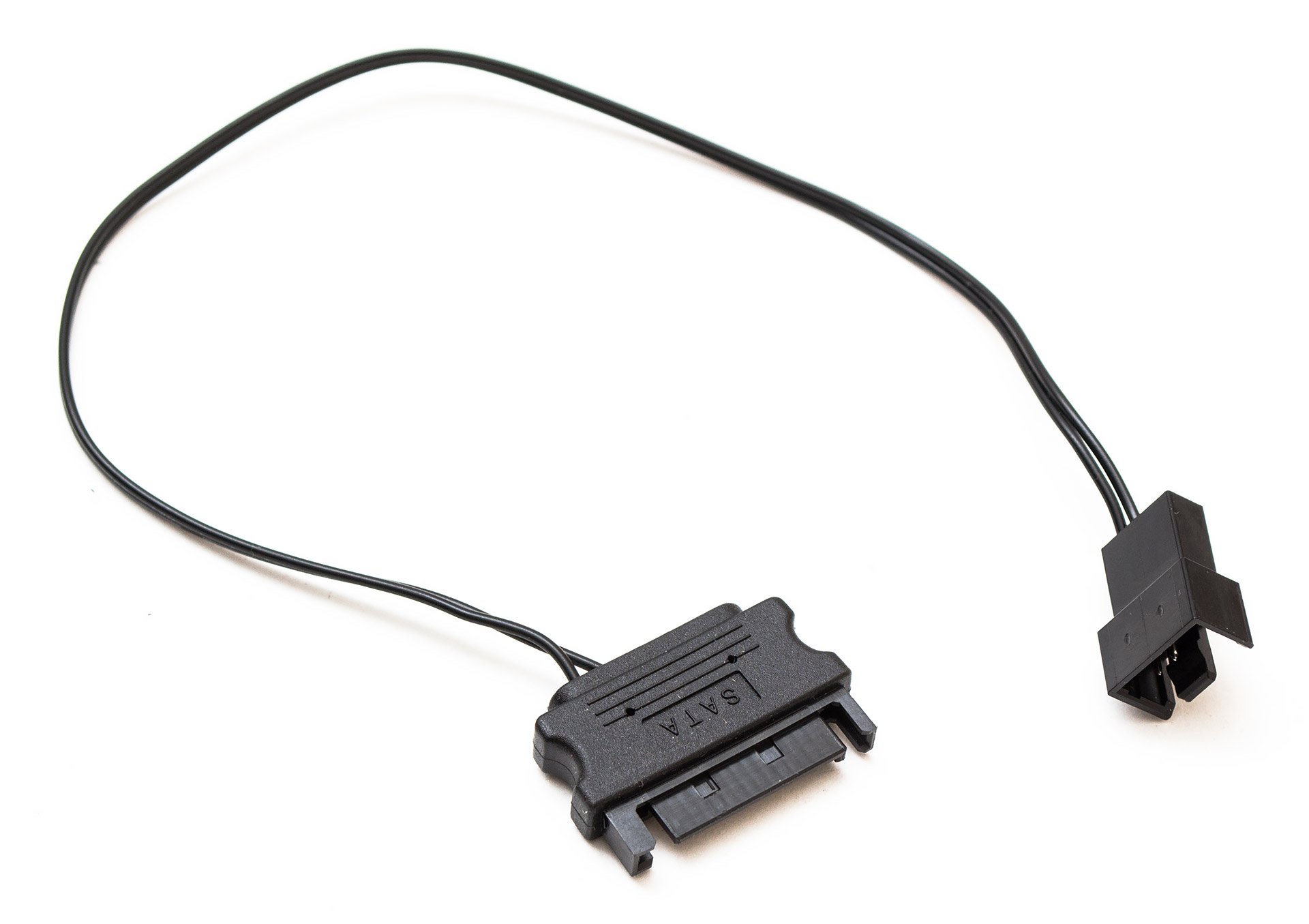

Прямо на разъем питания помпы надет переходник с трехконтактного коннектора на Power SATA, длиной 250 мм. То есть помпу при желании можно подключать напрямую к блоку питания.

ID-Cooling Frostflow X 360

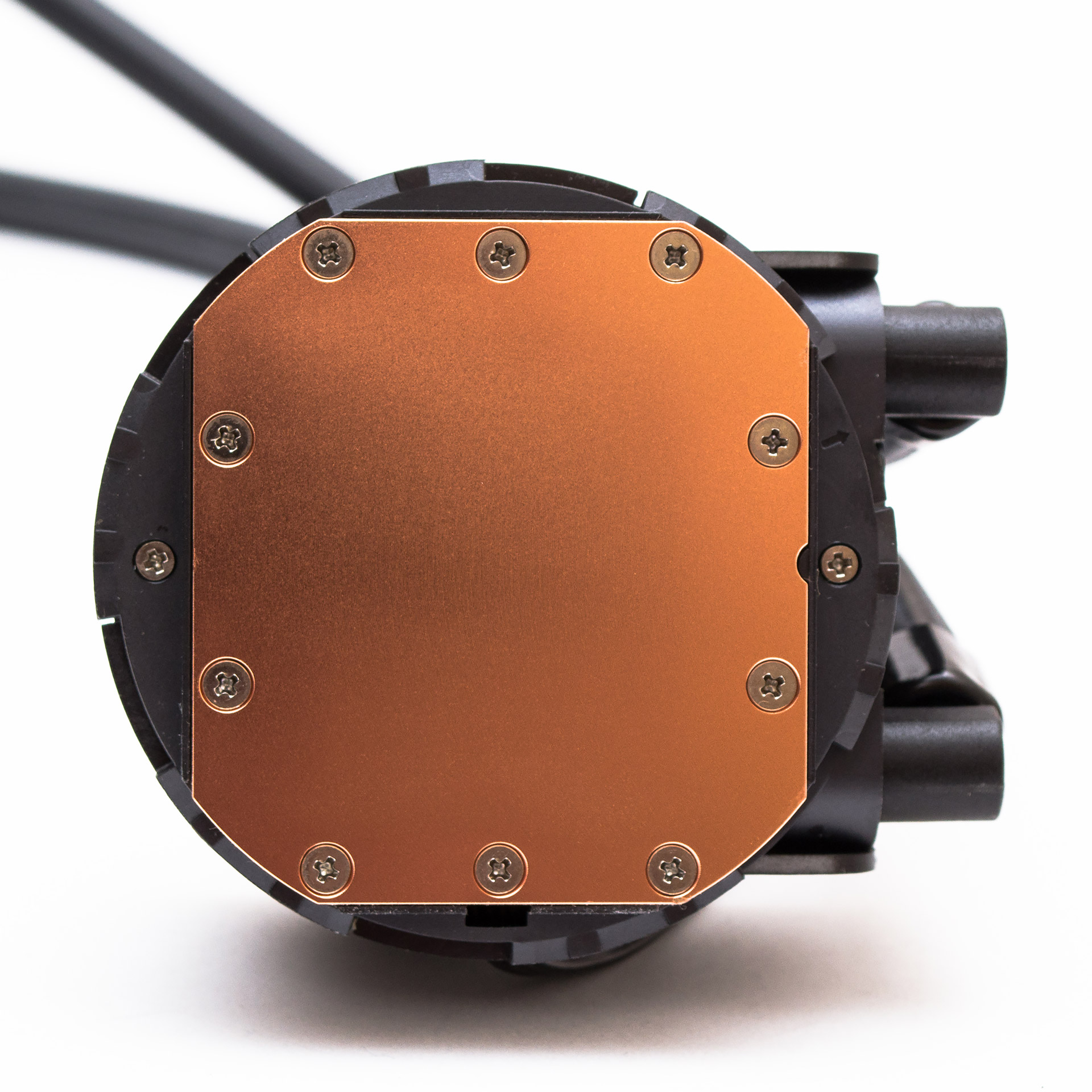

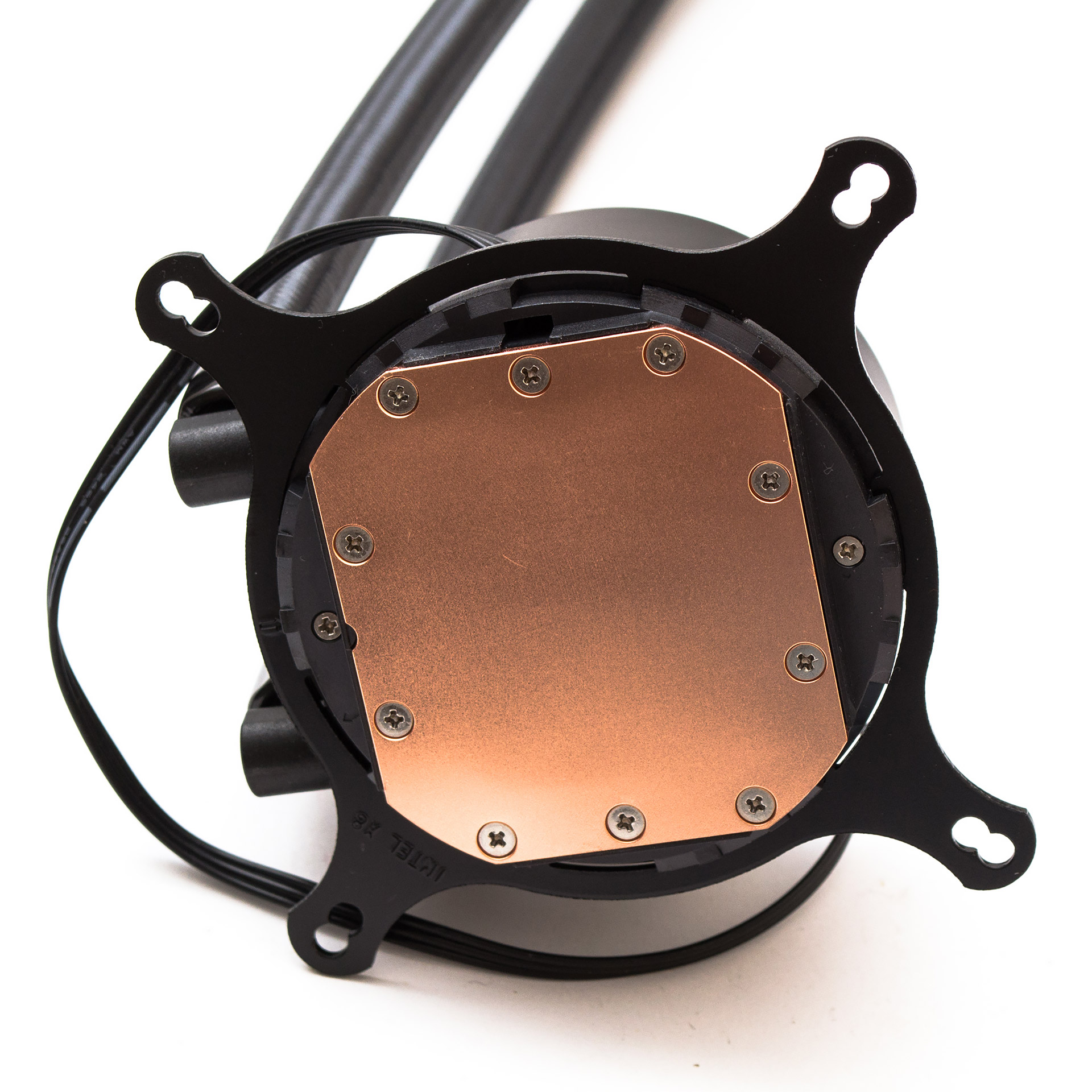

Основание имеет прямоугольную форму со скругленными углами. Его размеры составляют 60 х 54 мм. Медная подошва кулера крепится к помпе десятком обычных крестовых винтов. Шлифовка радиальная, с бороздками, веером расходящимися по направлению от трубок.

ID-Cooling Frostflow X 360

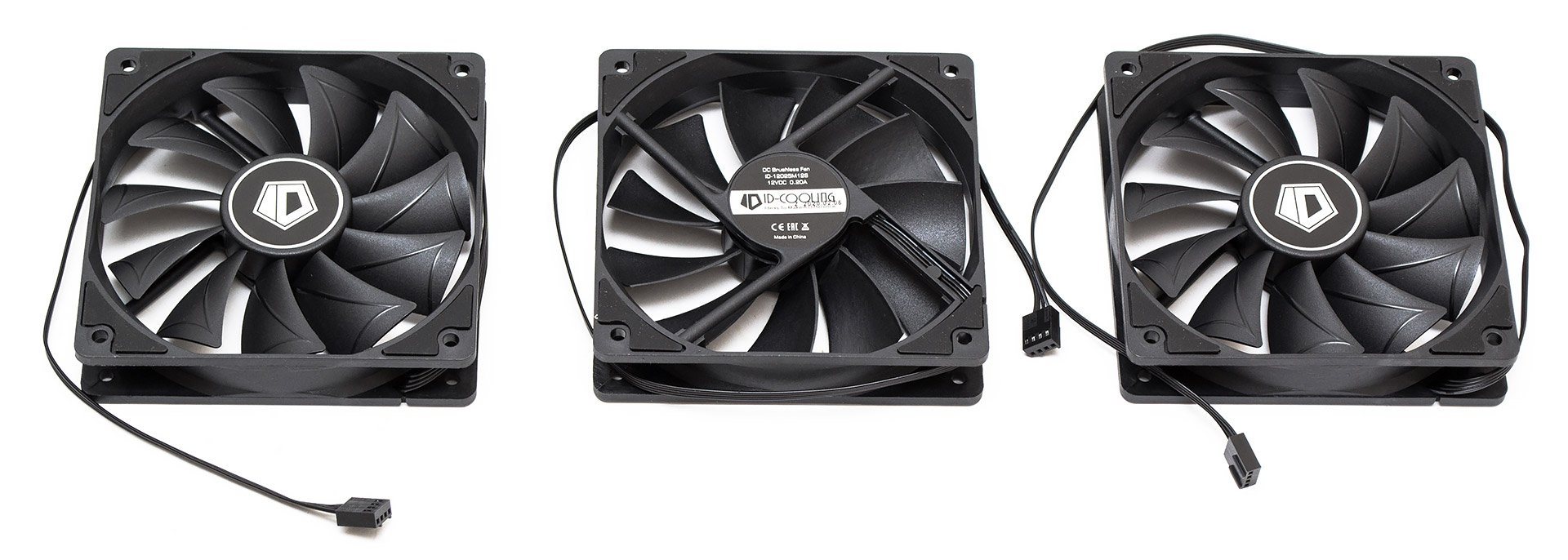

Вентиляторы имеют рамку стандартного формата, с резиновыми наклейками по углам с обеих сторон, которые, впрочем, не попадают под шляпки крепежных винтов. Их черная крыльчатка составлена из 11 приподнятых в профиль лопастей. Тип подшипника — гидравлический. Доступный диапазон скоростей регулируется при помощи ШИМ и составляет от 700 до 1800 об/мин. Уровни шума при этом колеблются от 45 до 66 дБ (А), что довольно громко, как на мой вкус. Длина четырехконтактного шнура питания равна 450 мм.

ID-Cooling Frostflow X 360

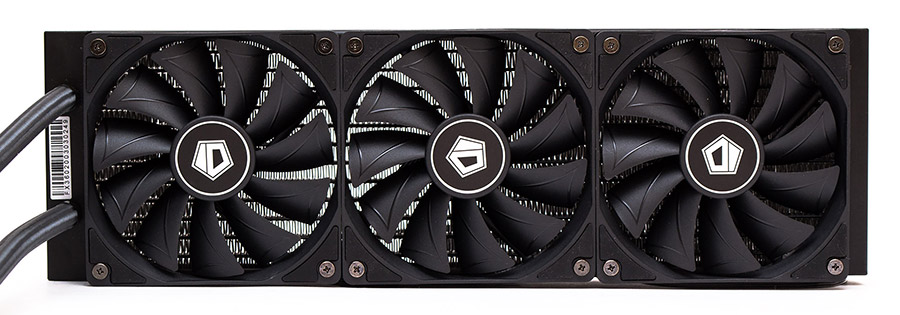

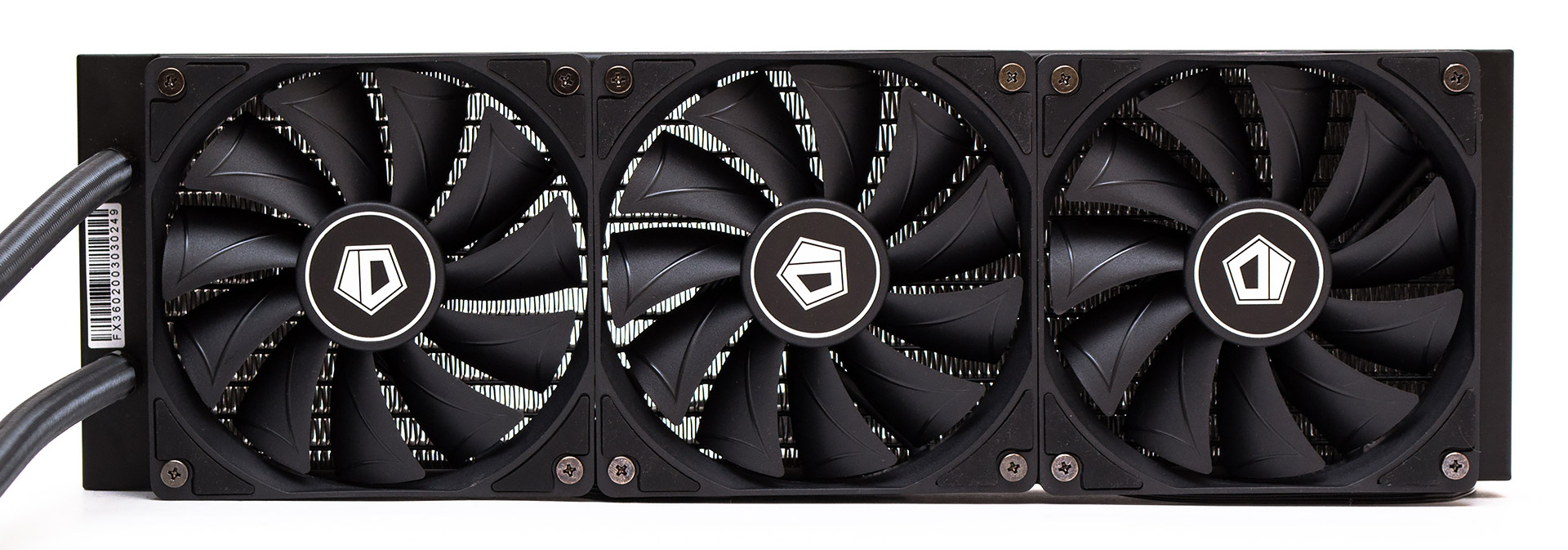

Так выглядят вентиляторы, прикрепленные к радиатору:

ID-Cooling Frostflow X 360

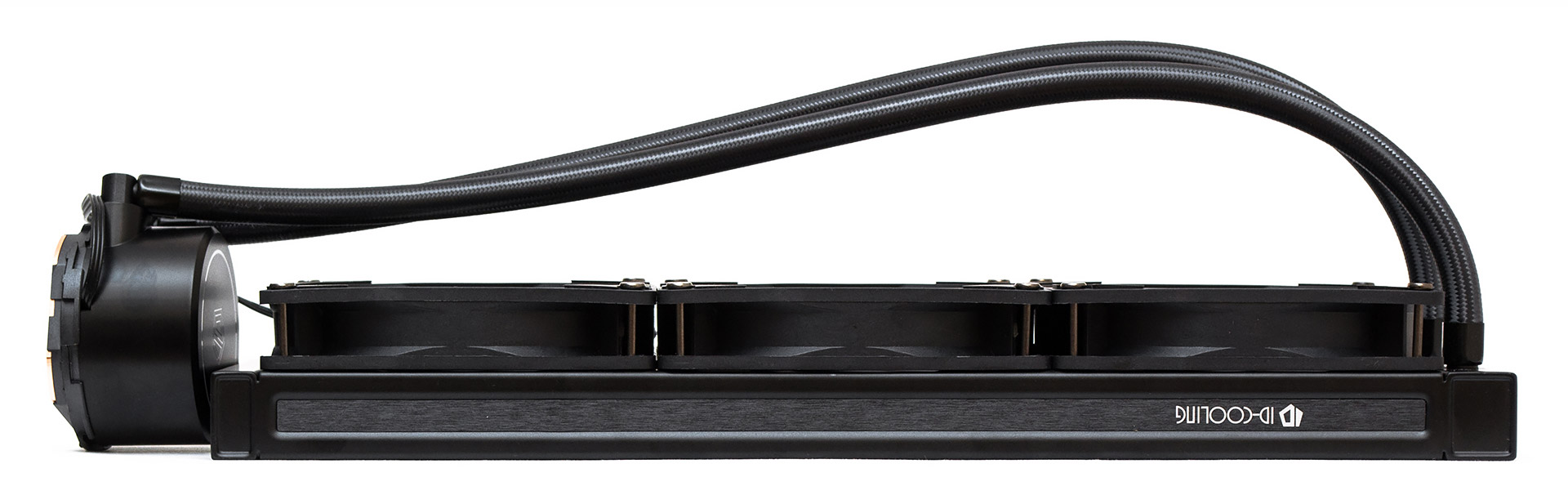

В сборе с вентиляторами, общая толщина системы в профиль равна 54 мм за счет выступающих шляпок винтов.

ID-Cooling Frostflow X 360

Перейдем к установке СВО и тестированию её эффективности.

Установка

СЖО ID-Cooling Frostflow X 360 поддерживает весь перечень актуальных процессорных разъемов. В нашем случае испытания проводились на сокете Intel LGA1151. Для начала установки к водоблоку нужно будет прикрепить подходящую рамку. Она вставляется в пазы вокруг основания и поворачивается в сторону до упора.

ID-Cooling Frostflow X 360

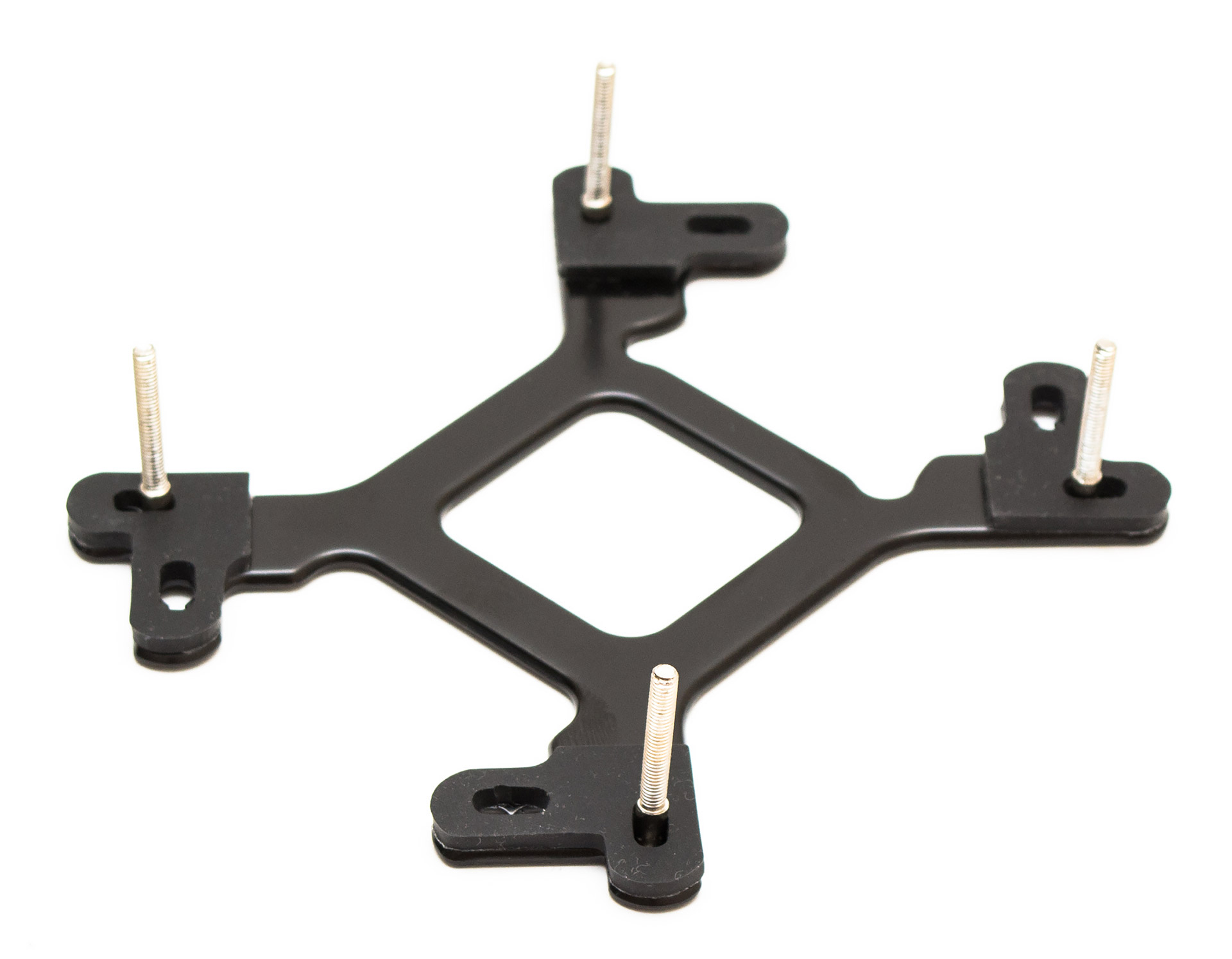

Затем в универсальную усилительную пластину вставляются винтовые шпильки.

ID-Cooling Frostflow X 360

Пластина прикладывается к обратной стороне материнской платы так, чтобы шпильки попали в подходящие отверстия.

ID-Cooling Frostflow X 360

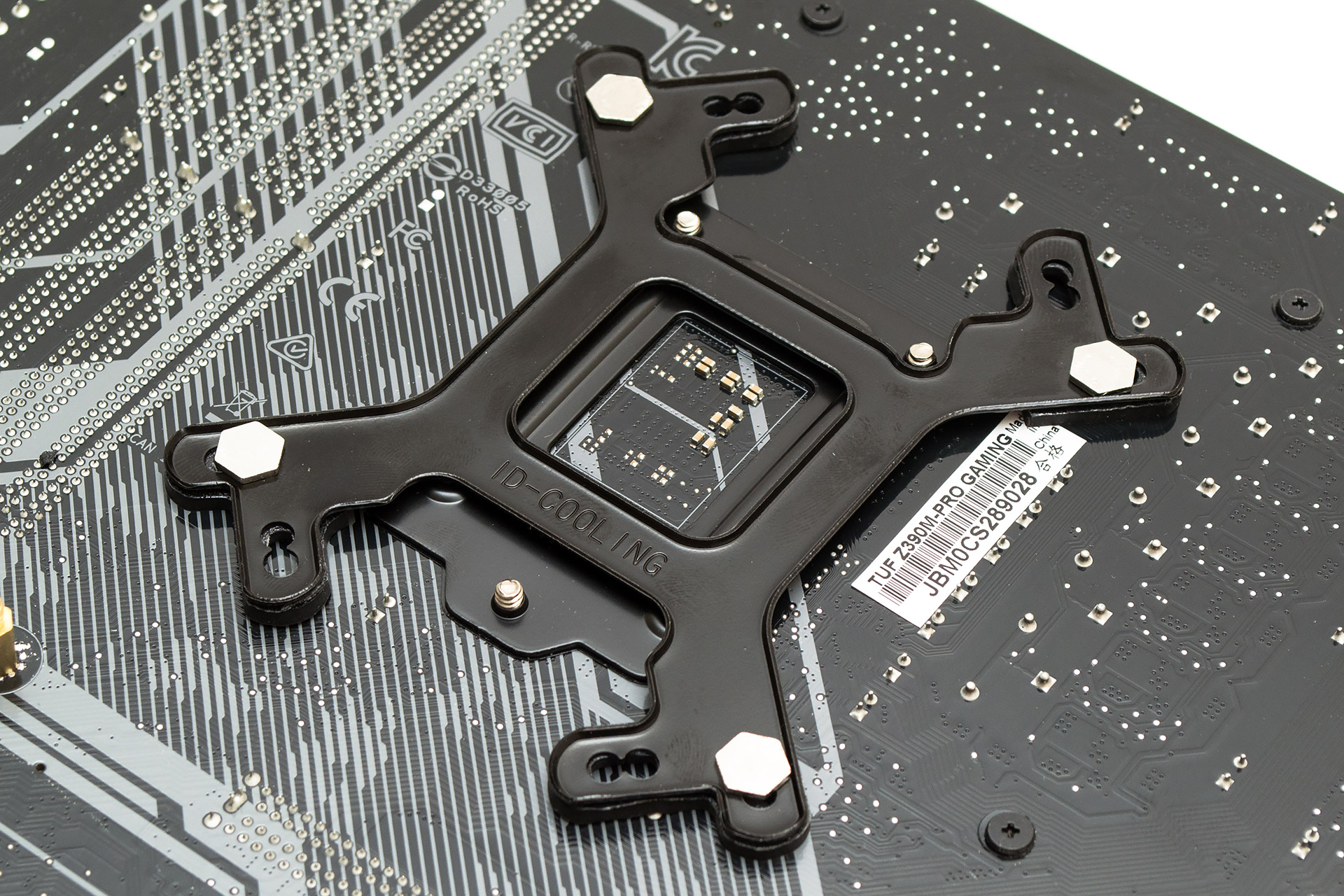

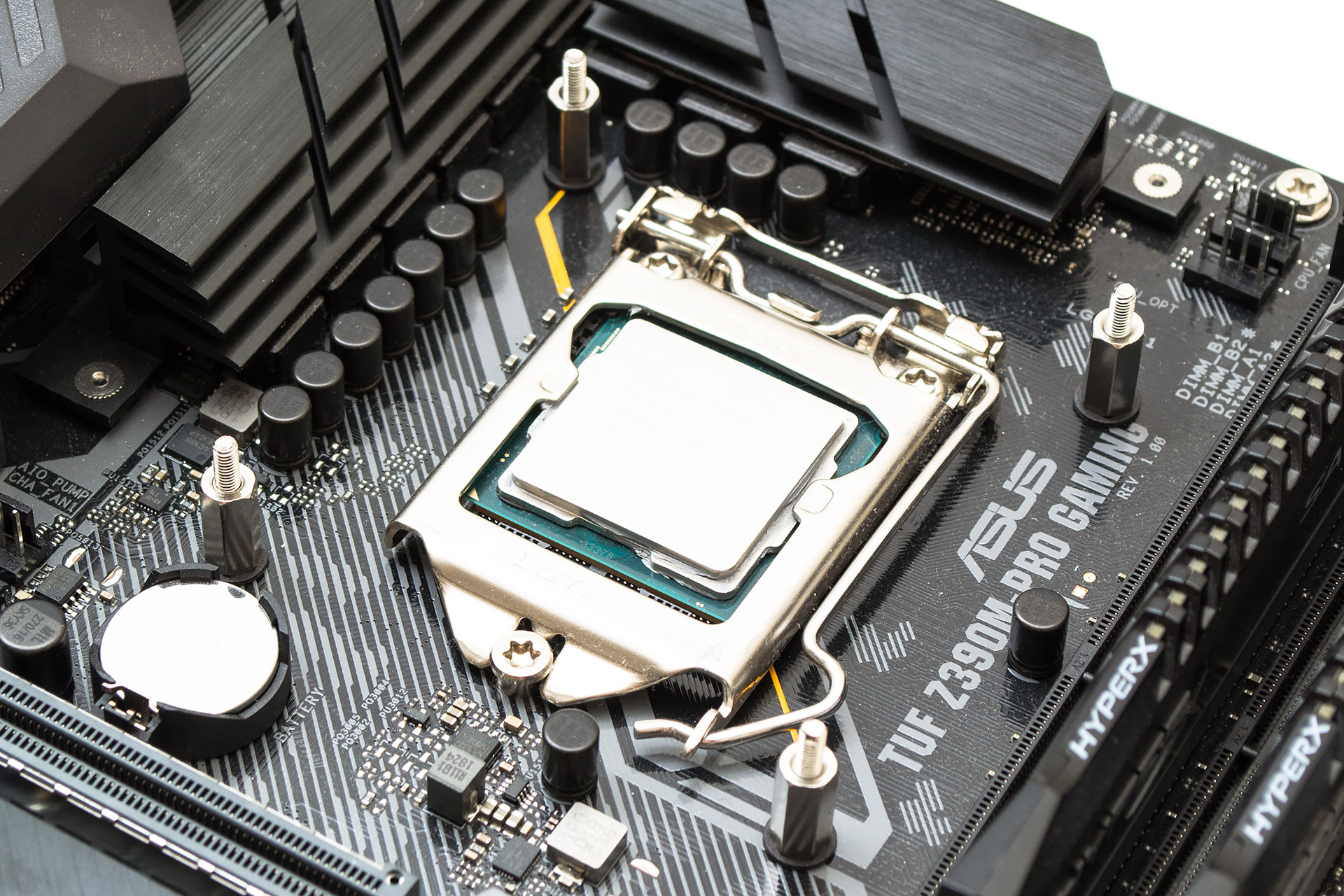

С лицевой стороны на шпильки надеваются черные изолирующие прокладки и навинчиваются шестиугольные стойки.

ID-Cooling Frostflow X 360

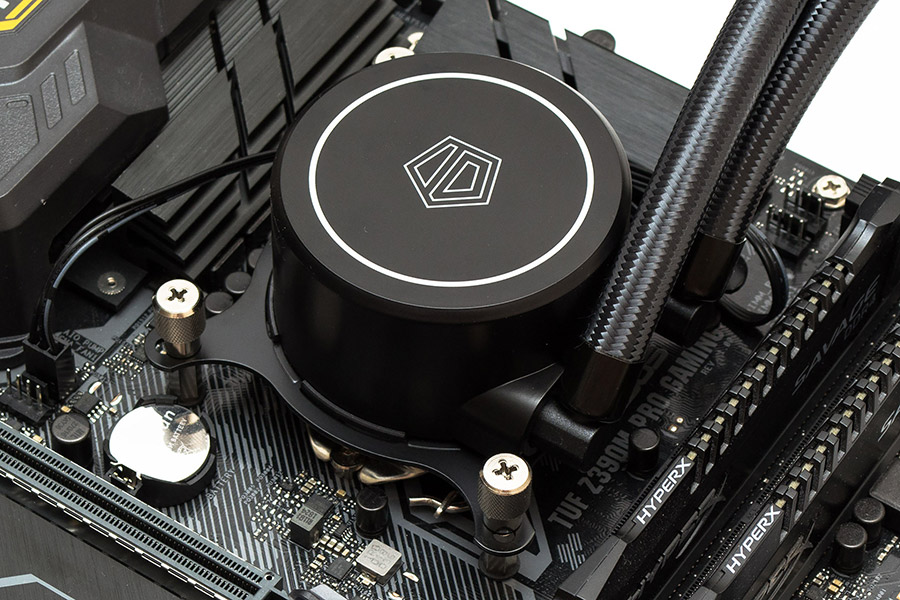

В финале наносим термоинтерфейс, ставим водоблок и прикручиваем его комплектными гайками с накатанной головкой, равномерно затягивая их поочередно по несколько оборотов за раз. Чтобы логотип считывался правильно, шланги должны находится с правой стороны. Что не особо удобно при монтаже радиатора под верхнюю панель корпуса.

ID-Cooling Frostflow X 360

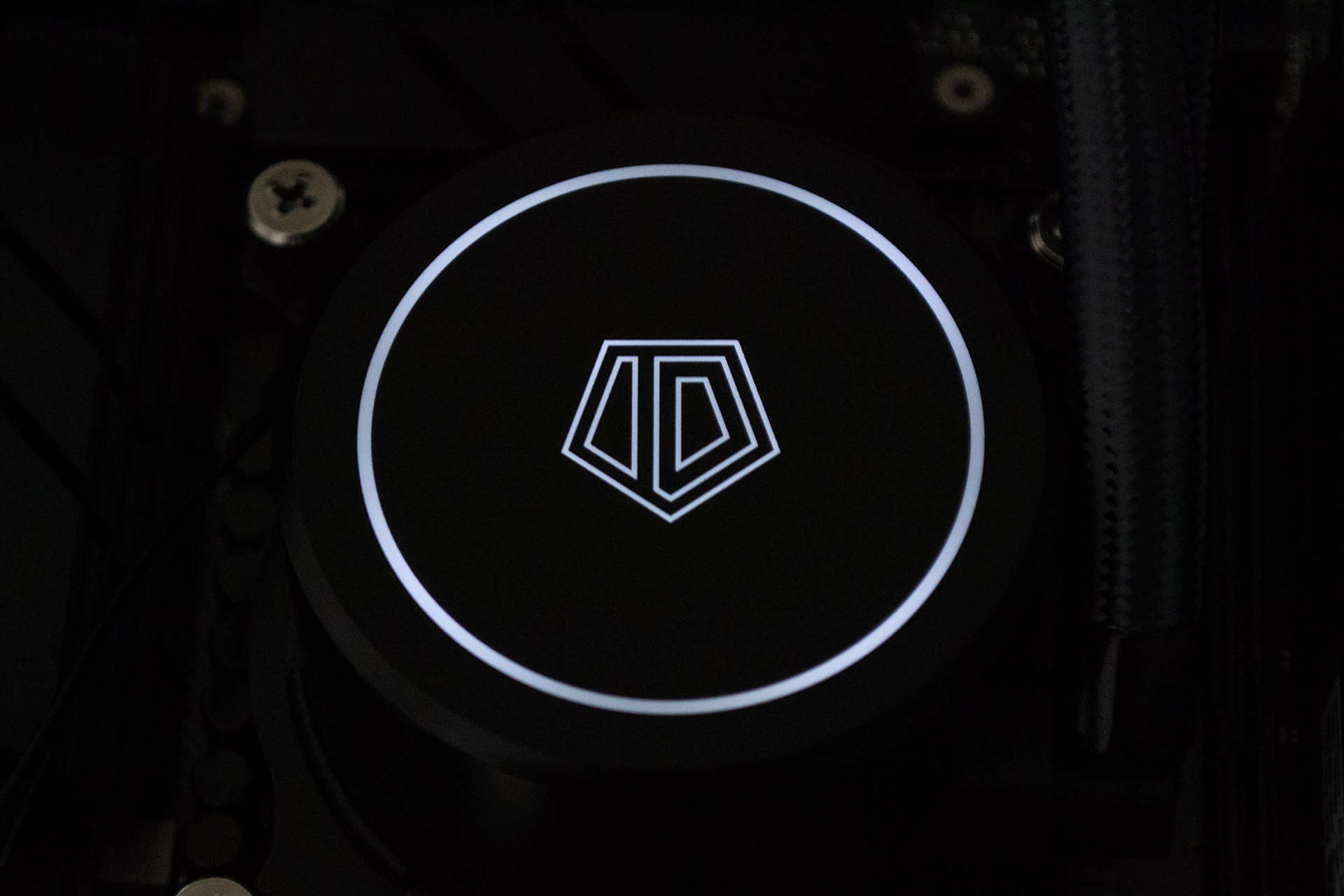

После включения питания помпы, логотип и кольцо на водоблоке вокруг него светятся ненавязчивым белым цветом.

ID-Cooling Frostflow X 360

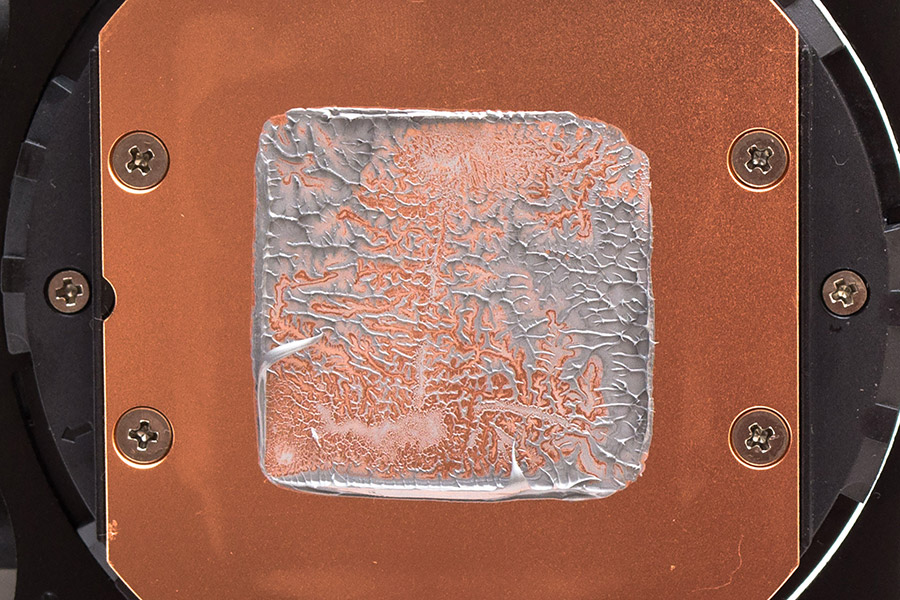

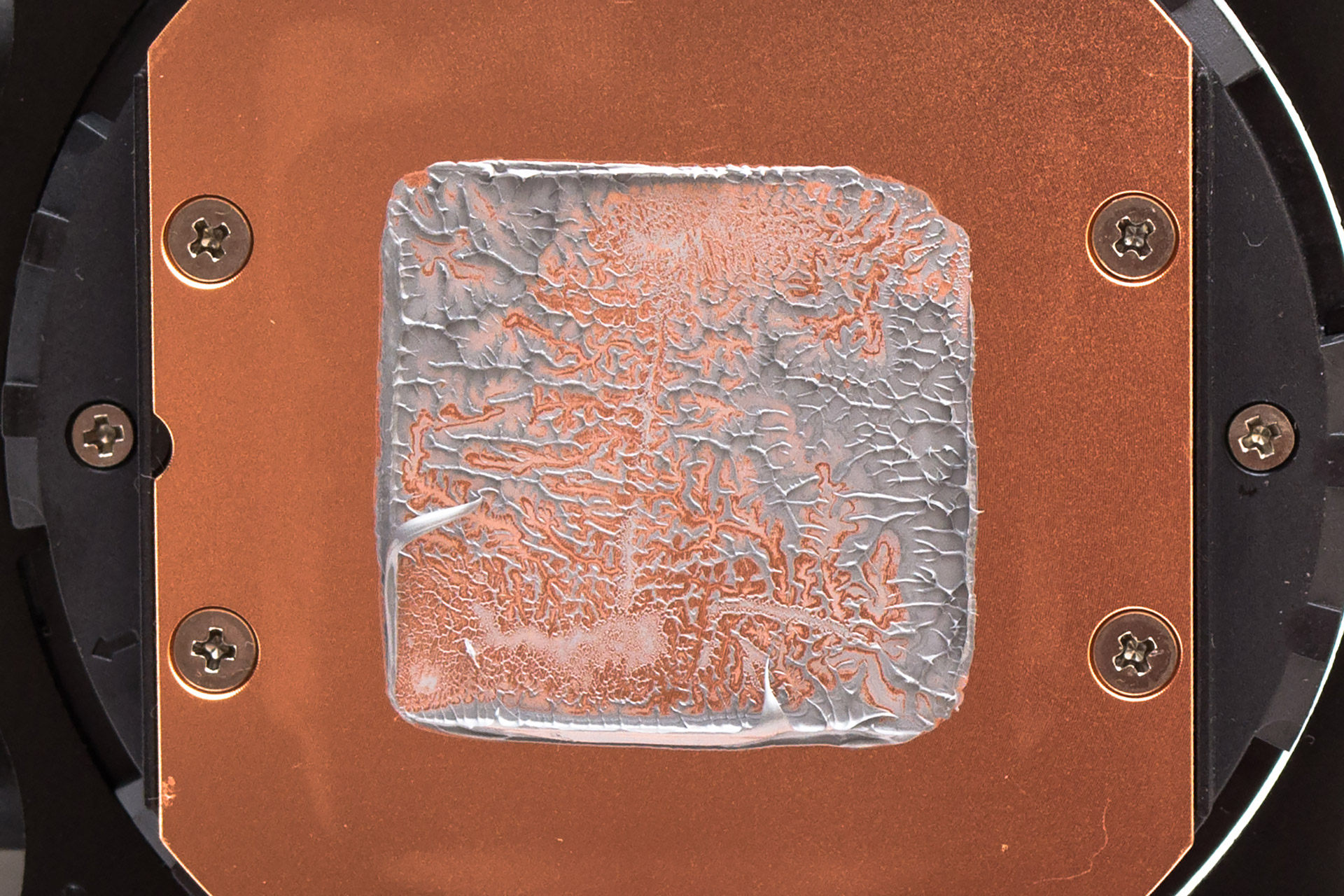

Отпечаток на подошве водоблока демонстрирует хорошее перекрытие поверхности, но с неравномерным прилеганием. Как будто основание слегка волнистое.

ID-Cooling Frostflow X 360

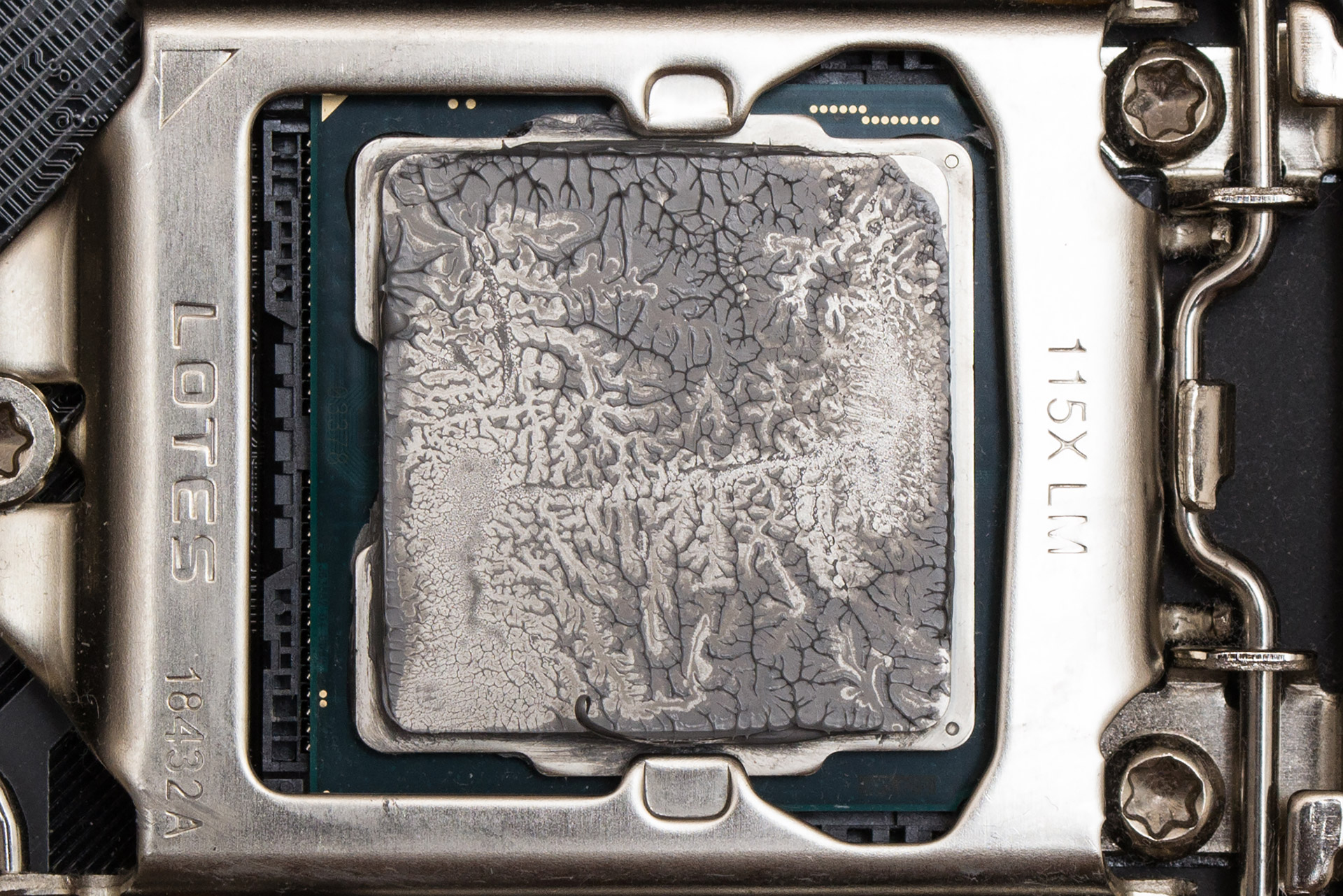

Аналогичный отпечаток есть и на крышке процессоре.

ID-Cooling Frostflow X 360

Перейдем к тепловому тесту.

Тестирование

Эффективность отвода тепла системой жидкостного охлаждения ID-Cooling Frostflow X 360 сравнивалась с одним из лучших воздушных кулеров Noctua NH-U12A, выбранным по причине сочетания компактности и мощности. Узнать более подробную информацию о нём можно из этого обзора. Кроме того, эффективность данной системы была сопоставлена с СЖО ID-Cooling Auraflow X 240 TGA, протестированной ранее.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения ID-Cooling Frostflow X 360 использовался стенд в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 27 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

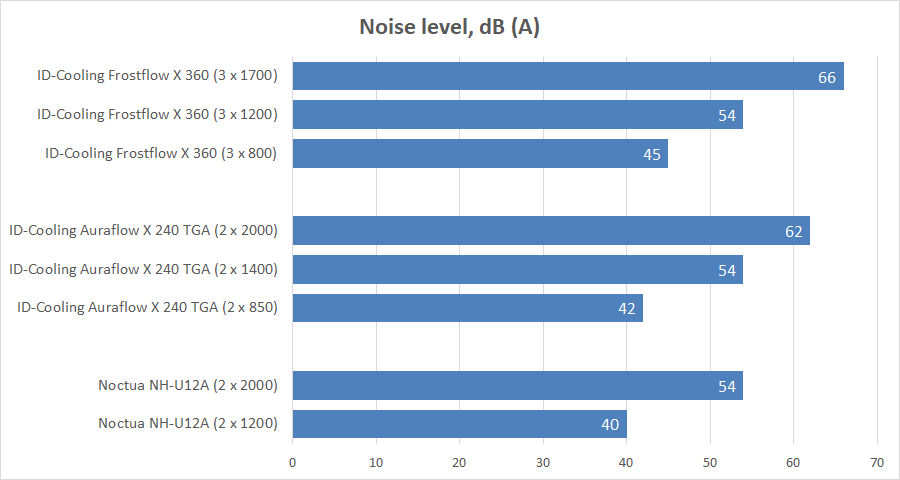

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 1700 об/мин трех вентиляторов ID-Cooling Frostflow X 360 работает очень шумно — 66 дБ (А).

ID-Cooling Frostflow X 360

Даже ID-Cooling Auraflow X 240 TGA при двух вентиляторах шумит максимум на 62 дБ (А). Точка равновесия между шумом обеих СЖО и воздушного кулера была установлена на отметке в 54 дБ (А), что соответствовало 1200 об/мин для Frostflow X 360, 1400 об/мин у Auraflow X 240 TGA и 2000 об/мин для Noctua NH-U12A. На минимальных 800 об/мин Frostflow X 360 все равно не смогла работать тише чем на 45 дБ (А). Для Auraflow X 240 TGA минимум составил 43 дБ (А) при 850 об/мин, а Noctua NH-U12A не превысил 40 дБ (А) при 1200 об/мин.

Посмотрим на график температур для каждого уровня шума.

ID-Cooling Frostflow X 360

Как видим, на пределе своих возможностей ID-Cooling Frostflow X 360 всего лишь на три градуса обходит Noctua NH-U12A, громко шумя всеми своими вентиляторами. А с младшей системой Auraflow X 240 разрыв равен всего лишь двум градусам. При одинаковом среднем уровне шума отрыв Frostflow X 360 от обеих конкурентов равен двум градусам. Зато на пониженных скоростях Frostflow X 360 справляется на 3–4 градуса лучше, хотя и оказывается наиболее шумной системой среди испытуемых. Таким образом, данную СЖО наиболее целесообразно использовать именно в тихих режимах работы благодаря «запасу прочности охлаждения» более крупного радиатора и большего числа вентиляторов.

Выводы

ID-Cooling Frostflow X 360 не преподносит каких либо неожиданностей. Это вполне стандартная для своего класса СЖО. Из преимуществ стоит отметить хороший запас по мощности охлаждения, позволяющий использовать систему на пониженных оборотах вентиляторов, возможность простой замены жидкости в контуре, относительно невысокую стоимость в пересчете на эффективность. Кроме того, Frostflow X 360 отличается простым и понятным процессом установки и поддержкой широкого спектра процессорных разъемов.

К недостаткам следует отнести шумноватую помпу, громкие вентиляторы и довольно крупные габариты, которые подойдут далеко не под каждый корпус.

ID-Cooling Frostflow X 360 — интересный вариант для тех, кому требуется «голая» производительность системы охлаждения без переплаты за бренд и дополнительные «фишки». А для желающих сэкономить еще больше существует младшая версия данной СЖО под названием Frostflow X 240.
