Сравнительное тестирование девяти систем охлаждения для видеокарт разных ценовых категорий

Zalman VNF100

Рассмотрение новой линейки кулеров для видеокарт от именитой корейской компании Zalman мы начнем с пассивной модели VNF100.

Zalman VNF100 Zalman VNF100

Особенностью данной системы охлаждения можно считать то, что она поставляется не в цельном виде, а как всегда в виде конструктора: радиатор, основание и крепежные рамки, которые скручиваются вместе уже пользователем.

Комплектация:
  • 8 алюминиевых радиаторов для чипов памяти синего цвета;
  • два тюбика термопасты Zalman Thermal Grease;
  • две крепежные рамки;
  • алюминиевая крышка;
  • основание теплосьемника;
  • набор крепежных винтов с пружинами;
  • 8 резиновых и 6 пластиковых шайб;
  • наклейка с логотипом Zalman;
  • инструкция.

Zalman VNF100

Стоит отметить, что радиаторы на память очень низкие и меньше стандартных радиаторов, которые идут с другими кулерами Zalman.

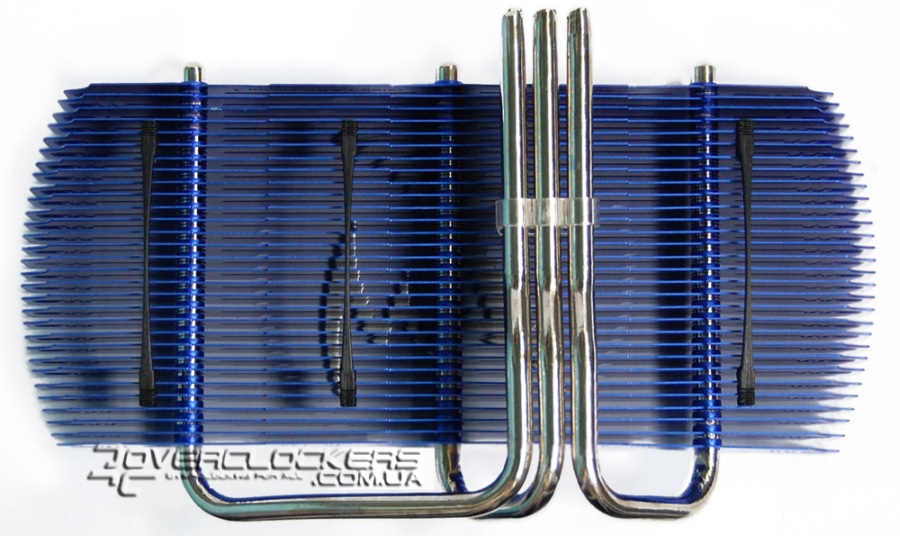

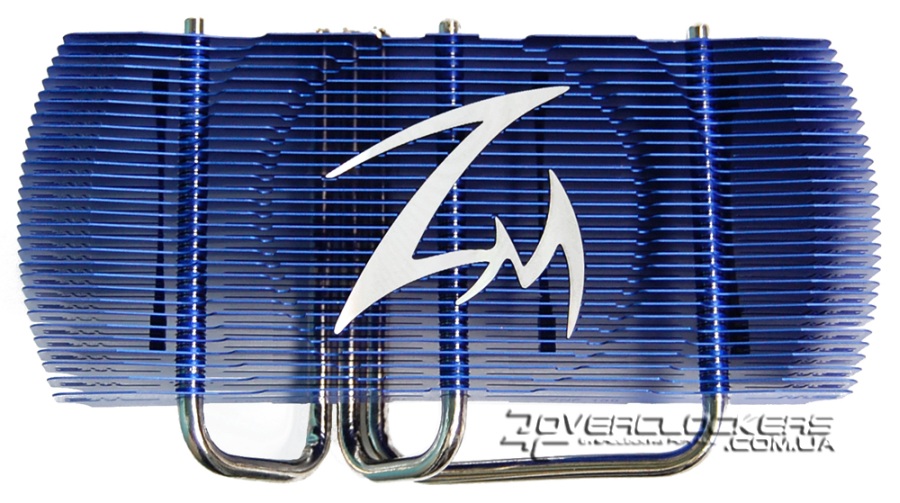

Размеры конструкции 166 x 95 x 38,5 мм при весе 180 грамм. Радиатор состоит из 30 пластин, окрашенных в синий цвет, которые нанизаны на три медные тепловые трубки. На время транспортировки трубки фиксируются специальным пластиковым зажимом, с похожей целью для предотвращения изгиба пластин между их ребрами вставлены пластиковые распорки. На лицевой стороне радиатора имеется стилизованный логотип в виде букв Zm.
Zalman VNF100

Zalman VNF100

Алюминиевое основание имеет ровную поверхность без зеркальной полировки. С обратной стороны основания есть три желобка для трубок.

Zalman VNF100

Рассмотрим процесс сборки данного кулера. Вначале прикручивается крепежная рамка, которая ставится сверху на основание, так что вместе они образуют три желобка. На них наносится термопаста, а уже сверху укладываются трубки.

Zalman VNF100

Поскольку качество контакта элементов теплосьемника играет важную роль в общей эффективности, то экономить на термопасте не стоит (благо ее в комплекте два тюбика). Мы использовали термопасту Thermalright, тщательно промазав не только нижнюю, но и верхнюю поверхность трубок.

Zalman VNF100

Для фиксации на рамку прикручивается крышка.

Конструкция кулера такова, что радиатор выносится на обратную сторону видеокарты.

Zalman VNF100

Zalman VNF100

Высота радиатора небольшая, как и его глубина, так что он должен без проблем стать в системы и с материнскими платами mini-ATX формата, не упираясь в систему охлаждения чипсета (обычно у этих плат близкое расположение чипсета к слоту PCI-E).

Zalman VNF100

Zalman VNF100

Вторая крепежная рамка используется для установки на более старые видеокарты. Хоть Zalman VNF100 и позиционируется как пассивная система охлаждения, но не стоит надеяться на такую возможность использования кулера с современными видеокартами, ведь даже на официальном сайте самые мощные из указанных совместимых моделей — карты серии GeForce 6800. Среди современных моделей отмечена лишь серия GeForce 8600. Поэтому для более мощных видеоадаптеров просто необходим дополнительный вентилятор для обдува. В нашем тестировании мы использовали Zalman RDH9025B диаметром 92 мм, который ложился сверху на радиатор, ведь никаких специальных средств фиксации вентиляторов у кулера не предусмотрено.
