Фреон для экстрима: Asetek VapoChill LS

Статья прислана на конкурс Летний АвторRUN!


Оверклокинг - в одном этом слове заключено очень многое. Под ним можно подразумевать увеличение производительности для повседневного использования, кратковременное максимально возможное увеличение быстродействия, бенчмаркинг, улучшение температурных показателей комплектующих и многое другое. Тенденция такова, что производители (имеются в виду производители аксессуаров для оверклокеров) стараются выпускать для каждого из направлений узкоспециализированные комплектующие. Разница наиболее заметна в системах охлаждения: воздушные, водяные, с элементами Пельтье. При этом истинно универсальных продуктов, которые могли бы использоваться одновременно, например, как для повседневного использования, так и для бенчмаркинга, очень мало. Впрочем, о причинах апгрейда компьютерного охлаждения я еще скажу пару слов чуть позже.


Почему фреонка?

Для примера возьмем один из наиболее универсальных продуктов на сегодня - Scythe Infinity. Это огромных размеров суперкулер, совмещающий в себе как достаточную производительность в пассивном режиме, так и рекордные показатели при должном обдуве всей конструкции с помощью нескольких 120-мм вентиляторов. Но из-за их использования неизбежно возникает шум и в кулере накапливается много пыли. Допустим, мы приобрели систему водяного охлаждения. При грамотном подходе к выбору комплектующих от СВО можно получить намного большую эффективность с минимальным уровнем шума. Пыль на радиаторе не так остро сказывается на тепловых показателях процессоров и не оседает непосредственно на печатных платах компонентов, оказывая влияние на стабильность. Обычный пользователь годами может довольствоваться СВО, но так как в последнее время бенчмаркинг набирает популярность, наверняка среднестатистический оверклокер тоже попадет под это влияние.

Но проблема в том, что при экстремальном разгоне на водяном охлаждении получить более-менее приличные результаты невозможно. Конечно, выходы для уменьшения температуры на теплообменниках есть - можно добавить в расширительный бачок сухого льда или включить компоненты СВО в состав ватерчиллера, установить модуль Пельтье. Но практически все современные ватерблоки не приспособлены для использования с температурой хладагента ниже нуля. В силу популярности моддинга в них повсеместно используется резина, оргстекло и пластмасса. Эти материалы после нескольких бенч-сессий дают течь, трескаются. Допустим, вы заменили их более простыми и надежными (SilentChill, Waterworker - примеров много), с трудом достали силиконовые шланги, которые, в отличие от популярных пищевых трубок, не становятся полностью "деревянными". Преодолена еще одна ступень усовершенствования системы охлаждения ПК, но и у нее есть свои очевидные минусы, самый значительный из которых - относительно большие теплопритоки. В отличие от DirectDie-фреонок, хладагент в ватерчиллерах преодолевает долгий путь, неизбежно теряя холод. Из-за этого обладатель такого охлаждения вполне может осознать "нерациаонльность" его использования. Рассчитывая получить максимальную производительность, он получает лишь множество мелких, неприятных в повседневном использовании проблем. После этого остается только пользоваться системой, именуемой в простонародье фреонкой.



Принцип ее работы - очень объемный материал, достойный отдельной статьи. Если вкратце - она работает так же, как холодильник. Холод образуется вследствие того, что компрессор гоняет фреон по контуру. Из компрессора хладагент в газообразном состоянии попадает в конденсатор. Там он превращается в жидкость, после чего проходит через фильтр-осушитель в капилляр, который ведет к испарителю. На этом пути, из-за низкого давления, фреон начинает кипеть при минусовой температуре и по обратной линии попадает в компрессор уже в газообразном состоянии. Вот почему такое название - система фреонового охлаждения на основе фазового перехода. Она является полностью закрытой и не требует обслуживания или какой-либо подстройки. Об остальных плюсах и минусах такой системы и непосредственно об Asetek VapoChill LightSpeed поговорим в процессе обзора.


Цены

Отдельно о неприятном - о ценах. К сожалению, официальный дистрибьютор в Украине только один, а именно компания Nebesa. Используя свое эксклюзивное положение, он доводит цены до 1000 долларов за версию с панелями из полированного алюминия и 1050 долларов за черный цвет корпуса. Теоретически мы должны говорить "спасибо" Asetek за то, что в стандартной комплектации нет покраски, якобы пользователю предоставляется возможность не переплачивать, а приобрести в последующем панели нужного цвета (выбор невелик: черный, красный и синий) в официальном интернет-магазине компании за 140 долларов.



Там же можно купить эти же VapoChill LS по цене 906 и 977 долларов. Но в стоимость не входит доставка. А это 49 долларов и максимум 11 дней ожидания посылки. Непонятным является факт существования отдельных моделей для рынка США. На сайте указано только одно отличие, а именно - рабочее напряжение 115 вольт. При этом они дороже на 229 (198 с черным корпусом) долларов. Неужели за эти немалые деньги разработчики просто переключили тумблер внутри корпуса?!

Изделия от ECT будем считать неконкурентоспособными. Эти модели все еще можно найти в продаже (в основном на барахолках форумов), однако даже флагман Prometeia Mach II GT похвастаться достойными показателями производительности не может.

Нельзя упускать из внимания перспективную бюджетную фреонку OCZ Cryo-Z. Но, судя по заявленной цене в 500 долларов, результаты разгона будут на столь же низком уровне.

Кроме этого существуют отдельные частные изготовители. Продукты, равные по эффективности VapoChill LS, обойдутся в среднем на треть дешевле, но последующее гарантийное обслуживание на протяжении 12 месяцев при этом отсутствует. Если хочется большего - есть шанс найти у энтузиастов каскадные фреонки. На них можно получить около -100 градусов при нагрузке. Но цена самых простых вариантов может достигать 1000 евро и выше.


Осмотр

Заказывая VapoChill LS, мы должны получить относительно большую, красивую коробку белого цвета с логотипом модели. Ее размеры 60x31x40 см, вес около 18 килограмм. Но это не всегда так.



При получении посылки постарайтесь распаковать коробку и проверить боковые панели фреонки на наличие вмятин, особенно с левой стороны, где компрессор установлен практически вплотную. Если видимых повреждений нет - любые другие "поломки" можно будет списать на производителя и включать агрегат для проверки нет особого смысла.



В моем случае в магазине не удосужились закрепить компрессор крепежными винтами после тестовой проверки на работоспособность. Если до пункта назначения далеко и у вас нет машины - лучше сразу позаботиться о такси. Не советую класть коробку в багажник - только на руки, в салон. Наши дороги даже при минимальной скорости приводят к встряхиванию внутренностей компрессора, что может вывести его из строя. Также желательно не переворачивать агрегат и держать его горизонтально. Если уж пришлось это сделать, и вы не уверены в правильности транспортировки до места получения - производитель рекомендует поставить систему на 12 часов в нормальное для нее положение. За это время теоретически все масло из трубок и обмотки должно скопиться в картере. Извлечение VapoChill LS без разрезания коробки в одиночку практически невозможно, ведь блоки из полистирола очень плотно сидят внутри. Кроме непосредственно фреонки в варианте с креплением для 775-го сокета мы должны найти такие комплектующие:
  • Руководство пользователя
  • Брошюра по установке испарителя
  • Прижимная пластина
  • Тюбик диэлектрической субстанции для предотвращения коррозии процессора и сокета
  • Специальная палочка для нанесения вышеуказанной субстанции
  • Двухжильный провод для включения материнской платы
  • Два USB-кабеля
  • Chill Сontrol - плата, по сути "мозг" системы
  • Три прокладки: две над сокетом и вокруг него, другая для приклеивания к прижимной пластине
  • Два нагревательных элемента
  • Чертеж для вырезания отверстия под гофру в корпусе
  • Корпус для испарителя с внутренним изолятором из твердого материала
  • 4 бочонка, 4 пружины, 8 пластмассовых шайб, 4 пластмассовых колечка и, как вариант, 4 болта, которые используются для фиксации компрессора




Также существует вариант поставки с предустановленным китом для сокетов 754, 940, 939 и 478.

Осмотрим фреонку.





Собственно размеры корпуса - 49x21x21 см. Как мы можем видеть, декоративные алюминиевые панели выполнены в стиле корпусов Lian-Li прошлого поколения, а именно моделей: PC-60, PC-61, PC-65, PC-7, PC-12, PC-37, PC-82, PC-601, PC-0700, PC-0716a, PC-0716s, PC-6077, PC-6085A. Производитель рекомендует использовать именно эти корпуса, так как они лучше подходят с эстетической точки зрения. Проблема состоит в том, что они довольно редкие гости в отечественных магазинах. Толщина панелей – 1,5 мм. Заменить их вручную очень просто - все легко снимается с помощью шестигранника. Если захотите снять панели - будьте бдительны! На них наклеены стикеры, в случае деформации которых (они очень легко рвутся) вы теряете гарантию. Если такое произошло, по советам официальных лиц, вам необходимо отправить письмо непосредственно представителям Asetek или лучше прямо на форуме оставить пост с объяснением того, что заставило вас снять панели - и, возможно, тогда все будет хорошо.



Одна расположена сразу возле места выхода гофры, а другая - в начале левой панели посередине. Если первую можно отклеить без труда, то чтобы добраться до второй, нужно сначала открутить переднюю панель (осторожно снимайте, иначе можно поцарапать контуры дисплея) и только потом можно пытаться отклеить ее через довольно маленький проем. Также все панели отличаются просто ужасным качеством изготовления - везде заусенцы, с внутренней стороны - линии разметки и грязь. Дно испарителя отполировано хорошо, но не до зеркальной поверхности, да и его ровность также не безупречна.

Синий дисплей имеет регулируемую контрастность и белую подсветку. В выключенном состоянии выводится название "VapoChill LightSpeed by Asetek Inc.", а при работе - температура испарителя. Но последнее можно легко заменить показаниями любого термодатчика или вывести скорость одного из подключенных вентиляторов. Также предусмотрена возможность набора индивидуального текста.

Сверху на корпусе имеются 4 крепежных винта, которые используются для фиксации корпуса компьютера. Для этого требуется высверлить отверстия под них и соответственно под гофру. Вот тут и пригодится чертеж из комплекта. Делать это, конечно, не обязательно - при использовании открытого стенда достаточно лишь разместить поблизости материнскую плату. При этом наверняка возникнут проблемы с проводами из-за их недостаточной длины, короткой гофры.

Переходим к осмотру внутренних компонентов.





Первое, что разочаровало - окалина после пайки на всех трубках. В корпусе трудятся два 120 мм вентилятора Panaflo на выдув, а холодный воздух поступает через сквозные боковые отверстия. При довольно больших размерах лопастей они оказались тихими, в сравнении с турбиной серии Radeon Х1800/1950 от ATI, даже на максимальных оборотах, которые можно выставить с помощью VapoChill Control Panel. В целом вся система при работе издает приличный шум, но к нему можно привыкнуть и он не раздражает.





В данной системе используется компрессор Danfoss FR8.5CL. В отличие от устарелых Vapochill XE и Mach II GT, в которых использовался фреон R404a, VapoChill LS заправлен более эффективным 507-м. Стоковая VapoLS справляется с тепловыделением всех современных процессоров, в том числе и Quad Core. Но по причине неразвитого дизайна испарителя, разработанного небезызвестным Chilly1, конденсатором малой мощности, настройкой на другое тепловыделение, обладатели четырехъядерных процессоров должны довольствоваться ограничениями по разгону в виде 3,6 ГГц на старом степпинге и примерно 4 ГГц на новом. В противном случае из-за постоянного перегрева компрессор может выйти из строя. Чтобы выжать максимум из этих процессоров, достаточно только перенастроить VapoChill LS на нагрузку около 300 Вт, ведь феонка рассчитана всего лишь на 225 Вт - чуть меньше выделяли разогнанные Prescott в 2004 году. Также для улучшения показателей заодно можно сменить конденсатор. Снятие боковых панелей тоже улучшает температурный режим. Для бенчмаркинга очень советую дополнительно использовать кондиционер - результат примерно равен приросту от отключения одного ядра на Conroe +100 МГц.


Установка

Процесс относительно сложный. Интуитивно заставить все работать, скорее всего, не получится. Лучше всего воспользоваться подробным руководством по установке с официального сайта, но и оно имеет несколько недочетов. Стоит отметить, что использование нагревательных элементов при бенчмаркинге неоправданно. Тепловыделение процессоров не дает промораживаться ни сокету, ни изоляции испарителя. Конечно, установить их стоит, ведь отключить все можно и посредством ПО. С открытым стендом будьте бдительны - испаритель надо устанавливать только в одном возможном положении, иначе элементы на материнской плате вокруг сокета будут препятствовать плотному прилеганию изоляции. По рекомендации Asetek, диэлектрическую пасту использовать стоит только на свой страх и риск. Ничего, кроме мнимого чувства безопасности и потери товарного вида материнской платы вы от этого не получите. Вычистить сокет даже при помощи струи сжатого воздуха очень тяжело. Если уж решились на этот шаг - не используйте мягкую палочку из комплекта - ею очень легко повредить хрупкие ножки. Лучше всего это делать пальцем.

Кстати, о Chill Control. Эта маленькая плата не только координирует работу всей системы охлаждения, но и является неплохим реобасом и термометром. Кроме необходимых коннекторов на ней размещено два трехпиновых разъема для вентиляторов, 4 разъема для нагревательных элементов, 5 разъемов для подключения датчиков температуры. Первый, по умолчанию, используется встроенным в испаритель датчиком, и подключение к нему невозможно. Последнее руководство предназначено для версии 2.2, но в комплекте поставки на последних VapoChill LS идет версия 3.2. Большое количество этих деталей идет с браком. Из-за этого пользователь получает полностью неработоспособную систему. О поломке сигнализирует красный светодиод при подключенных кабелях и питании. Для ее установки в комплекте поставки имеется четыре штырька на клейкой субстанции. Они одноразовые, так что переклеивать их с места на место не получится. Хочется отметить потребность в существовании простой кнопки, при которой бы включалась фреонка, но производитель этого не предусмотрел.

Все готово для старта системы. Уже в операционной системе устанавливаем Control Panel. С помощью этой утилиты можно контролировать показатели термодатчиков и скорости вентиляторов. Также можно устанавливать следующие настройки:




  • Нужная температура на испарителе для старта компьютера
  • Температура, при которой срабатывает предупреждение о перегреве
  • Температура, при которой происходит экстренное выключение
  • Скорость вентиляторов
  • Мощность нагревателей



Практика

В технической спецификации на официальном сайте заявлено о -25,5°С при 200 Ваттах нагрузки. В режиме простоя -48°С. На практике каждый юнит будет отличается по производительности. Мне попался экземпляр, способный на -60° в простое. На рабочий режим в 20 градусов ниже нуля агрегат выходит за минуту.



Конечно, опытные люди, основываясь на этом показателе, могут сказать, какие результаты можно получить с тем или иным процессором, но лучше проверить на практике. В наличии имеются два процессора, а именно: Intel Core Duo E6400 (Conroe B2, L630A, 2 Мб кэша второго уровня) и Intel Celeron D 352 (Cedar Mill C1, 5629B) на архитектурах Core и NetBurst соответственно. Оба ядра выполнены по современной 65-нм технологии.

Конфигурация тестового стенда:
  • Материнская плата ASUS Commando
  • Оперативная память Geil GX21GB8500PDC (2х512 Мб Micron D9GCT)
  • Видеокарта Sapphire X1950XT
  • Блок питания FSP FX700-GLN


При использовании материнских плат на основе чипсета Intel P965 советую сделать включение VapoChill LS ручным из-за проблем со старт-стопами. В таком режиме электроника иногда дает сбой и фреонка работает постоянно, не обращая внимания на команды. Выключение в этом случае возможно только посредством обесточивания.

Методика тестирования представляет собой замер температуры процессора, как в номинальном режиме, так и в разгоне, при максимальном тепловыделении. Загрузкой процессоров будет заниматься утилита TAT 2.05. Доверим результирующие показания температуры программе S&M 1.9.0b. Для лучшей достоверности теплораспределитель процессора Celeron D 352 был отполирован. Поверхность Е6400, на удивление, очень ровная. Так как рабочие температуры не превышают -50°С, то будет использоваться термопаста КПТ-8. Для наглядности результаты занесены в сводную таблицу.


Default Разгон
Idle Burn Idle Burn
E6400 @ 2,13 ГГц 1,28 В/4,26 ГГц* -38 (-50) -20 (-43) -7,5 (-37) 39 (-30)
Celeron 352 @ 3,2 ГГц 1,2 В/5,5 ГГц* -42 (-48) -27,5 (-45) -13,5 (-35,4) 32 (-27)
* - использовалось напряжение 1,73 В vcore и 1,55 В vsfb

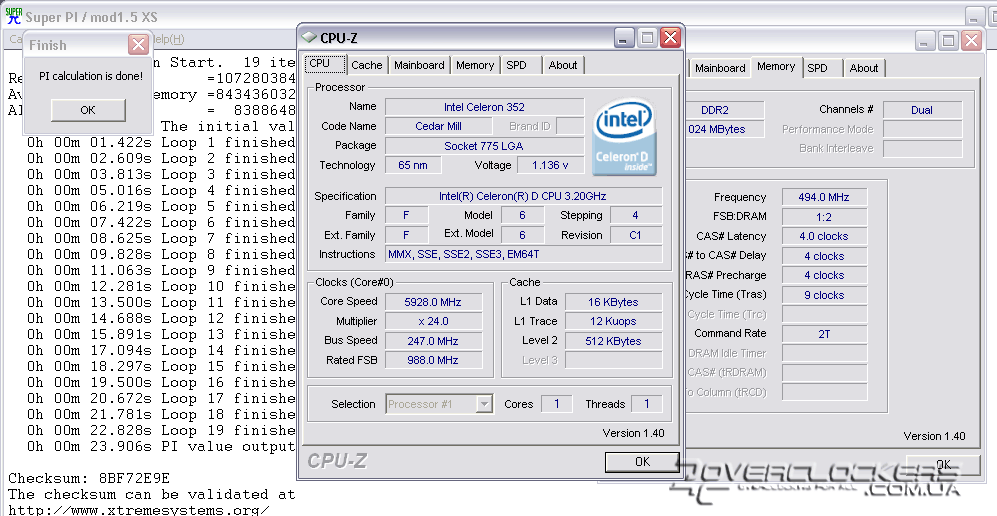

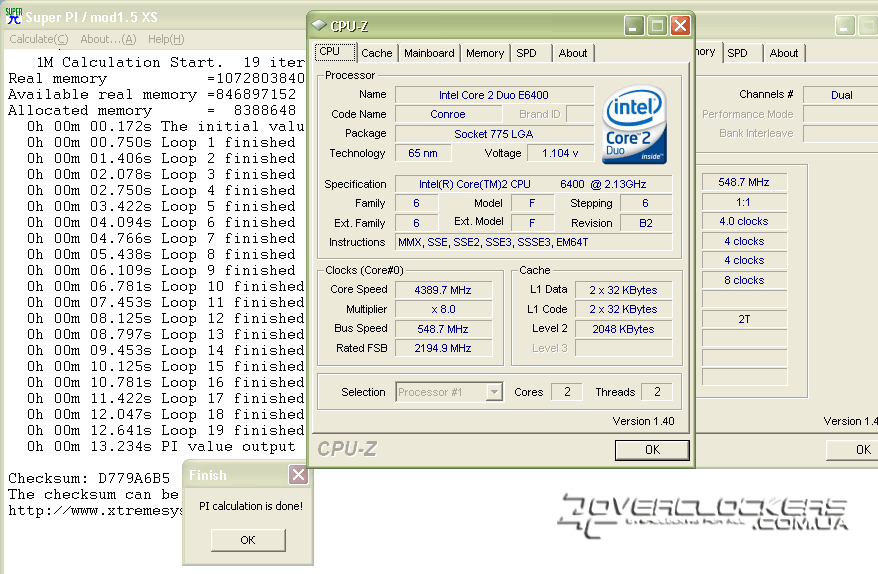

В скобках указана температура испарителя. Плюсовые температуры в нагрузке, конечно, могут пугать, но ведь это тестовая утилита, а в повседневном использовании подобные нагрузки получить невозможно. Результаты разгона процессоров не менее впечатляющие. Максимальная частота, при которой Е6400 прошел валидацию, составляет 4,45 ГГц, а Celeron D 352 – 6,1 ГГц - практически двукратный прирост частоты. Благодаря Asetek VapoChill LS я добился прохождения SuperPi 1M за 13,23 секунды на первом процессоре и за 23,91 сек. на втором.






Выводы

Плюсы:
  • Лучшая производительность
  • Стилизованный под корпуса Lian-Li внешний вид
  • Полная защита от конденсата
  • Сменные алюминиевые панели


Минусы:
  • Относительно шумная работа
  • Ограниченный разгон процессоров на ядре Kentsfield
  • Увеличенное потребление электроэнергии в сравнении с СВО/кулерами
  • Главным минусом Asetek VapoChill LS является цена


А если посчитать, во что обойдется постройка аналогичной системы фреонового охлаждения? Как минимум месяц на изучение объемного теоретического материала с разных форумов, сайтов. Мало прочитать - нужно все запомнить и осознать. Достойные комплектующие, материалы и инструменты обойдутся уже в 500 долларов. Добавьте к этому нелегкие поиски меди на испаритель и хорошего токаря. Затем долгий и в какой-то мере опасный процесс сборки с последующей настройкой. VapoChill LS - это неплохой выбор для тех, кто желает понять, что такое фреонка на практике - и только после этого принять решение, в каком плане двигаться дальше. Для бенчинга это может быть безболезненный и простой переход на стаканы для DI/LN2 (сухой лед/жидкий азот) или более сложный - постройка своей фреонки с последующей практикой и наработке знаний и умения для каскада. Ну а если Вы просто геймер или активный участник проекта Folding@Home - лучшего варианта не найти. Только с помощью Asetek VapoChill LS можно получить максимальный разгон в сочетании с повседневным использованием.


Крови необходим адреналин!
