Упаковка и комплект поставки
Deepcool Ice Blade Pro v2.0 поступает в розничную продажу в симпатичной белой коробке, в которой есть даже складная пластиковая ручка для переноски. Внутри находятся две упаковки поменьше (с вентилятором и аксессуарами соответственно). От повреждения при транспортировке кулер защищен качественными демпферами, напоминающими на ощупь мягкую резину.
Содержимое комплекта в целом очень близко к набору аксессуаров, который мы ранее встречали у Deepcool Lucifer, вероятно компания решила унифицировать систему крепления для всех своих кулеров среднего и верхнего ценового сегмента. В перечне обнаруженных деталей есть:
- универсальная усилительная пластина;
- четыре резиновые накладки на лапы усилительной пластины;
- резиновая прокладка для сокетов Intel LGA775;
- четыре шпильки и четыре пластмассовые подставки;
- четыре переходные шпильки для установки кулера на сокет Intel LGA2011;
- четыре гайки;
- крепежные лапы для установки кулера на сокеты Intel;
- крепежные лапы для установки кулера на сокеты AMD;
- крепежная скоба с двумя подпружиненными винтами;
- мягкие и клейкие демпферы для гашения вибраций вентилятора;
- два комплекта проволочных скоб для вентиляторов;
- тюбик с термопастой;
- инструкция.
Внешний вид
С виду Ice Blade Pro v2.0 — это стандартный башенный кулер, с радиаторной секцией под 120-мм вентилятор, коих на рынке представлено более чем достаточно. Никелированные пластины и тепловые трубки, конечно же, придают его внешности некоторой солидности, но больше ничего броского или запоминающегося здесь нет.
Конструкция кулера выполнена полностью симметрично, правая часть радиатора копирует левую, а передняя повторяет заднюю. На верхней пластине, которая держится на четырех винтах, выдавлена надпись Deep Cool. Кончики тепловых трубок закрыты, что улучшает общее эстетическое восприятие внешнего вида системы охлаждения. Крепежные скобы вентилятора сделаны удачно и не выступают за габариты кулера. Снимать и ставить их удобно как в корпусе, так и на открытом стенде.
Прозрачный 120-мм вентилятор не имеет опознавательных знаков или маркировки, зато у него есть четыре встроенных светодиода, создающие синюю подсветку. Подключение к питанию четырехконтактное, длина шнура питания — 300 мм.
Скорость вращения крыльчатки регулируется методом ШИМ в диапазоне от 900 до 1500 об/мин. Если контролировать обороты при помощи напряжения, то пропеллер способен стартовать с 5 В, 550 об/мин и 0,06А, создавая при это всего 35 дБ (А) шума. Комфортный уровень шума в 40 дБ (А) соответствует минимальным оборотам при ШИМ-регулировке и достигается на 7 В, 0,115А и 900 об/мин. На максимальной скорости крыльчатка шумит всего на 52 дБ (А), потребляя при этом 0,23А. Судя по данным официального сайта используется «гидро» подшипник, биение и дисбаланс которого видны при ближайшем рассмотрении невооруженным глазом. К счастью, неприятный звук стрекотания двигателя частично компенсируется комплектными клейкими резиновыми демпферами при установке на радиатор.
Физические параметры радиатора сложно назвать выдающимися, но в целом они выше средних показателей в своем классе. Тело радиатора весит 678 г, а суммарная площадь рассеивания тепла его ребрами составляет 8575 см².
Тепловые трубки расположены в ряд друг за другом и две крайние из них слегка разведены в стороны. Ребер, расставленных с промежутком в 2 мм, насчитывается 49 штук. При высоте в 161 мм и ширине в 125 мм, форма радиатора идеально совпадает с рамкой 120-мм вентилятора, другими словами, воздушный поток от последнего попадает на ребра полностью, никуда не отклоняясь по дороге.
Аэродинамические улучшения в виде рельефа из треугольных канавок, сходящихся к центру охладителя, повторяются на каждой пластине. Скорее всего, они сделаны в попытке решить извечную проблему с застоем воздуха за подшипником вентилятора.
Глубина радиатора составляет 70 мм. Для четырех тепловых трубок выбран нестандартный диаметр 8 мм. Благодаря увеличенным размерам они отводят тепло местами даже лучше, чем решения с пятью или шестью 6-мм тепловыми каналами.
В основании радиатора находится небольшой брусок металла, который выполняет функцию связующего звена для тепловых трубок, равно как и упора для крепежной скобы от процессорных разъемов AMD.
А вот перед нами открывается главная особенность Ice Blade Pro v2.0 — основание, выполненное по технологии прямого контакта. Как видите, тепловые трубки просто запрессованы в подошву, с зазором в 2 мм друг от друга, без намека на припой или клей. Теоретически такой вариант позволяет избавиться от двух лишних посредников в цепи передачи тепла, а именно — от цельного основания и от термоинтерфейса между основанием и трубками. Ребра радиатора тоже просто надеты на трубки, без использования припоя.
Если внимательно присмотреться к медной поверхности трубок и к соединительной пластине, можно увидеть следы от шлифовальной машины, идущие в одном направлении. Это означает, что изначально трубки были запрессованы в подошву, затем их нижней части придали плоскую форму с помощью пресса и только потом отшлифовали, сняв слой никеля и создав идеально ровную плоскость. Возможно, как раз в этом и состоит суть Core Touch Technology, примененной Deepcool в данном случае.
Deepcool Ice Blade Pro v2.0 можно установить на все актуальные процессорные разъемы от AMD (не считая нового АМ1) и Intel. Система крепления кулера аналогична рассмотренному ранее кулеру Deepcool Lucifer и в целом достаточно удобна. Как обычно, я продемонстрирую этапы монтажа кулера на примере процессорного разъема Intel LGA1155.
Внутренняя сторона усилительной пластины проклеена диэлектрической пленкой. На первом этапе продеваем через соответствующие отверстия шпильки и фиксируем их резиновыми накладками.
Затем вставляем усилительную пластину, которая может иметь только один вариант ориентации, в подходящие отверстия на обратной стороне материнской платы.
Надеваем на шпильки пластмассовые подставки.
Укладываем и привинчиваем с помощью накатанных гаек крепежные лапы. Сами гайки удобно крутить вручную, затягивая потом отверткой. Если потребуется изменить ориентацию кулера на сокетах Intel в горизонтальное положение, лапы нужно будет переставить из перпендикулярного положения по отношению к слотам оперативной памяти в параллельное. А для AMD возможна только одна ориентация кулера — вертикальная.
Наносим термоинтерфейс, укладываем крепежную скобу и привинчиваем кулер, равномерно поворачивая отверткой до упора два подпружиненных винта.
На завершающем этапе одеваем вентилятор и подключаем его к питанию. Всю процедуру удобно проделывать как в корпусе, так и за его пределами.
Если дополнительный пропеллер сзади отсутствует, за кулером есть полный доступ к разъемам питания процессора или вентиляторов.
Кулер в вертикальной ориентации никак не мешает первому слоту PCI-E.
Вентилятор Ice Blade Pro v2.0 накрывает первый слот оперативной памяти. Сюда станут планки памяти высотой до 43 мм включительно.
Если повернуть кулер на 90 градусов, ситуация не поменяется — первый слот памяти будет все так же накрыт.
Равно как и первому слоту PCI-E не создается никаких помех.

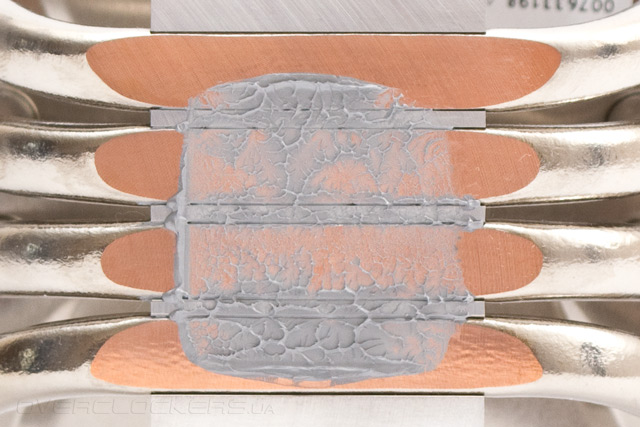

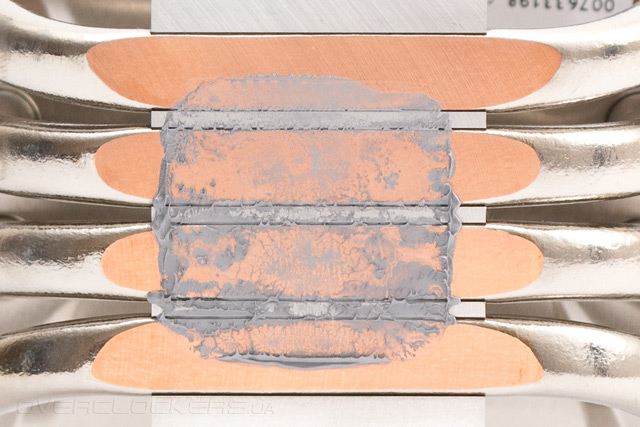

Технология прямого контакта часто ставит перед пользователем дилемму метода правильного нанесения термопасты. Наиболее простой вариант — поставить капельку термоинтерфейса по центру и прижать кулером, показался мне не надежным в данном случае. Поэтому термоинтерфейс наносился тремя тонкими полосками, параллельно тепловым трубкам. Но, как видно по отпечатку на процессоре, прижим все равно получился неоднородным.
Радует тот факт, что крышка процессора попадает на три из четырех тепловых трубок, как в горизонтальной, так и в вертикальной ориентации кулера. Теперь даже с не очень сильным прижимом кулера можно не беспокоиться о том, полностью ли задействован потенциал радиатора.
Технические характеристики
Эффективность отвода тепла кулером Deepcool Ice Blade Pro v2.0 я сравнил с близким по цене и конструкции чемпионом бюджетного сегмента — Zalman CNPS10X Performa. При сопоставлении систем охлаждения использовались стоковые вентиляторы, проверенные на минимальных и максимальных скоростях и при одинаковых уровнях шума.
| Техническая характеристика | Deepcool Ice Blade Pro v2.0 | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 125х70х161 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный башенный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 8 мм, расположенные U-образно. Ребра радиатора и тепловые трубки никелированы, трубки в основании используют технологию прямого контакта, медь здесь не никелирована | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 678 | 610 |
| Количество пластин радиатора, шт. | 49 | 47 |
| Толщина пластин, мм | 0,5 | 0,45 |
| Межреберное расстояние, мм | 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~8 575 | ~ 7 900 |
| Модель вентилятора | – | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 900 ~ 1500 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 102 | – |
| Уровень шума вентилятора, дБ(А) | 21,4 ~ 32,1 | 17 ~ 36 |
| Статическое давление, мм воды | – | – |
| Количество и тип подшипника вентилятора | Гидравлический подшипник (Hydro Bearing) | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | – | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,25 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 3 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~35 | ~32 |
Тестовый стенд
Для тестирования эффективности кулера Deepcool Ice Blade Pro v2.0 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Эффективность тепловых трубок с технологией прямого контакта, как правило, сильно зависит от ориентации радиатора. Температуры получаются ниже, если трубки располагаются поперек кристалла, а если вдоль, то эффективность охлаждения падает из-за уменьшения пятна теплового контакта. Поэтому Ice Blade Pro v2.0 был протестирован в обеих вариантах ориентации:
- V — радиатор расположен вертикально относительно материнской платы, тепловые трубки параллельны кристаллу процессора.
- H — радиатор расположен горизонтально относительно материнской платы, тепловые трубки перпендикулярны относительно кристалла процессора.
Результаты тестирования
К сожалению, скорости вентиляторов обеих кулеров при ШИМ-регулировке так и не удалось привести к тихому режиму — 40 дБ (А), не слышному из закрытого корпуса.
Для каждого уровня шума был составлен график температур.
Как уже упоминалось в начале обзора, кулеру Deepcool Ice Blade Pro v2.0 удалось меня удивить. Все, что смог отыграть у него CNPS10X Performa — это один градус на минимальных скоростях при горизонтальной ориентации Blade Pro. В остальном наблюдается убедительное превосходство радиатора от Deepcool над бюджетным творением гения Zalman. При скорости вращения вентилятора 1500 об/мин и 55 дБ (А) шума, Ice Blade Pro v2.0 показывает тот же результат, что CNPS10X Performa при 2000 об/мин и 62 дБ (А)! Стоит же Deepcool всего лишь на три доллара США дороже, чем Performa. При снижении скорости вентилятора до 1500 об/мин и 55 дБ (А), CNPS10X Performa уступает Ice Blade Pro v2.0 два градуса.
Выводы
Прямой контакт тепловых трубок, для того чтобы быть эффективным, предъявляет повышенные требования к ровности основания кулера. В компании Deepcool это поняли и подошли к обработке подошвы Ice Blade Pro v2.0 со всей серьезностью. Теперь даже 2-мм зазор между трубками в основании не помешал кулеру показать хороший результат. Не последнюю роль в хорошей теплоемкости радиатора сыграли и 8-мм тепловые трубки, использованные вместо традиционных 6-мм. На моей памяти это первый случай, когда прямой контакт проявляет себя эффективно на маленькой крышке процессора Intel LGA1155, улучшая, с одной стороны, теплопередачу, а с другой — снижая конечную стоимость системы охлаждения (нет затрат на материал основания, пайка тепловых трубок к нему не требуется). Вместе с удобной системой крепления и приятным внешним видом кулер получился очень удачным. Общее позитивное впечатление может слегка подпортить не самый качественный стоковый вентилятор, который, тем не менее, не будет рассматриваться как недостаток большинством обычных пользователей.
Резюмируя свои впечатления, хочется отметить, что Deepcool Ice Blade Pro v2.0 является отличным бюджетным кулером, и каждая потраченная на него денежная единица окупит себя еще не раз.
