Обзор процессорного кулера Cooler Master V4 GTS

Технология тепловых трубок достигла апогея своего развития. Производители систем охлаждения планомерно занялись поиском альтернативных вариантов отвода тепла от горячих компонентов ПК. А все новое, как известно, — хорошо забытое старое. В очередной раз, вспомнив о радиаторах видеокарт, в компании Cooler Master решили адаптировать испарительную камеру к процессорному кулеру. Первые опыты в этом направлении пошли в серию под названием Cooler Master TPC (812, 800 и 612 модели). Там была применена так называемая «вертикальная испарительная камера», которая представляет собой плоскую трубку, проходящую лентой через все радиаторные ребра. Судить об эффективности этих решений сложно, поскольку в нашу тестовую лабораторию они еще не попадали. А второй вариант технологии появился под названием «горизонтальная испарительная камера». Этот подход был реализован в процессорном кулере Cooler Master V4 GTS, о котором мы расскажем в данном обзоре.

Cooler Master V4 GTS


Упаковка и комплект поставки

Кулер упакован в красивую, черно-фиолетовую коробку. Изображения продукта в разных ракурсах и технические характеристики занимают большую часть ее бортов.

Cooler Master V4 GTS

Удачным решением можно назвать и схематическое изображение кулера с указанием его габаритов на тыльной стороне упаковки.

Cooler Master V4 GTS

Cooler Master V4 GTS надежно защищен от повреждений при перевозке крупным лотком из вспененного материала. Кроме него в упаковке присутствует целый ворох инструкций по сборке на разных языках и белая коробка с аксессуарами.

Cooler Master V4 GTS

Кулер имеет два предустановленных вентилятора. Помимо них, в комплект входят:
  • тюбик с термопастой;
  • крепежная рамка c гайками и шпильками для сокетов AMD;
  • набор стоек для сокета Intel LGA 2011;
  • инструкция;
  • крепежные лапы кулера с гайками;
  • четырехконтакный переходник на два вентилятора;
  • усилительная пластина для сокетов Intel LGA 775/1155/1366;
  • четыре металлические стойки и четыре гайки для сокетов AMD и Intel.
Все детали аккуратно разложены по пакетикам.

Cooler Master V4 GTS


Внешний вид

Внешний вид Cooler Master V4 GTS напоминает автомобильный двигатель, на что намекает и само его название. Поверхность почти полностью закрыта пластиком, лишь по бокам видны ребра радиатора.

Cooler Master V4 GTS

Кулер сделан так, чтобы выглядеть симметрично со всех сторон. Даже на вентиляторах наклейки одинаковые, несмотря на разную ориентацию.

Cooler Master V4 GTS

Рассматривая V4 GTS сбоку, мы видим, что пространство использовано максимально эффективно. Радиатор тонкий, вентиляторы буквально нависают над основанием. Общие габариты получились очень скромными — в высоту всего 147 мм и 105 мм в ширину.

Cooler Master V4 GTS

Именно в таком ракурсе, видом на верхнюю крышку, покупатель будет наблюдать Cooler Master V4 GTS в своем корпусе большую часть времени.

Cooler Master V4 GTS

Вентиляторы закреплены на радиаторе посредством фигурных пластиковых рамок, проложенных виброизоляционными пластинками. К рамке пропеллер прикручивается обычными шурупами. Одевается эта конструкция на место очень просто, а для снятия лучше использовать какой-то рычаг, чтобы осторожно отодвинуть клипсы от ребер радиатора.

Cooler Master V4 GTS

Комплектные вентиляторы идентичны между собой. Скорость вращения регулируется с помощью ШИМ в диапазоне от 600 до 1800 об/мин. В качестве подшипника выступает улучшенная втулка. Шумовые эффекты в целом стандартные для данного типа крыльчатки, призвуки от мотора могут проявляться при скоростях ниже 900 об/мин. Верхний порог акустического комфорта субъективно находится рядом с 1100 об/мин. Дальше шум воздуха и звон ротора отчетливо дают о себе знать. Маркировка и электрические характеристики видны на фотографии.

Cooler Master V4 GTS

Подключение к питанию четырехконтактное. Кабели очень короткие — всего 50 мм. Без комплектного удлинителя их будет сложно дотянуть до нужного разъема. Надоедливые желтые и белые наклейки на проводах сообщают, что в случае их снятия пропеллеры остаются без гарантии. Позитивная новость состоит в том, что четыре встроенных в рамку светодиода обеспечивают приятную красную подсветку во время работы.

Cooler Master V4 GTS

Итак, демонтировав вентиляторы, мы наконец-то можем рассмотреть тело радиатора. С первого взгляда он кажется приземистым. Как будто снизу не хватает трети ребер.

Cooler Master V4 GTS

Тем не менее, пластин насчитывается 43 штуки, правда расставлены они с небольшим зазором, всего лишь в 1,5 мм. Ребра по центру, в районе подшипника, слегка наклонены вниз, накрест. Это сделано с целью повышения турбулентности потока воздуха, однако улучшаются ли от этого показатели температур, в данном случае сказать сложно. Общая площадь рассеивания тепла едва дотягивается до 5600 см2. Это в среднем на 1500 см2 меньше, чем у большинства схожих по конструкции кулеров, рассчитанных на 120 мм вентиляторы.

Cooler Master V4 GTS

Четыре тепловые трубки стоят в ряд друг за другом и слегка раздвинуты в стороны. Две линии боковые загибов на краях пластин препятствуют их смещению и налипанию друг на друга.

Cooler Master V4 GTS

Снятие верхней пластиковой крышки нужно проводить осторожно, отодвигая клипсы по одной. Обычным пользователям эта операция не нужна. А для нас это единственная возможность осмотреть верхушку радиатора.

Cooler Master V4 GTS

На краях ребер есть множество выступов, предназначенных для аэродинамической оптимизации кулера. Трубки разведены в виде ромба. Внимательно присмотревшись к ним, мы обнаружили пайку в местах соединения с пластинами. Однако работа настолько неаккуратная, что остатки припоя встречаются в самых неожиданных местах. По центру хорошо видны два ряда пластин, наклоненных в вертикальной плоскости.

Cooler Master V4 GTS

Массивная крепежная скоба намертво прикреплена к основанию кулера. Тепловые трубки, уложенные внутри этого элемента, контактируют с подошвой в лучшем случае 1/4 своей поверхности. Однако и здесь на припой не поскупились.

Cooler Master V4 GTS

А вот и главная изюминка Cooler Master V4 GTS — «горизонтальная испарительная камера». При установленном кулере, она является прослойкой между тепловыми трубками и крышкой процессора. Теоретически, за счет испарительного эффекта, вся камера должна равномерно прогреваться и распределять тепло от маленького процессорного чипа на любое количество тепловых трубок, которых в этом случае всего четыре. Насколько данное решение является практически действенным, мы проверим при тестировании. Подошва полированная, но не зеркальная, в транспортном состоянии закрыта клейкой пленкой.

Cooler Master V4 GTS

К ровности основания испарительной камеры претензий нет.

Cooler Master V4 GTS

Установка

Монтаж Cooler Master V4 GTS прост и понятен. Поддерживаются все актуальные процессорные разъемы. В нашем случае процесс установки будет рассмотрен на базе платформы Intel LGA 1155. Начинается все с установки болтов на усилительной пластине в нужное положение. Для этого переводим все четыре ползунка в центральную позицию.

Cooler Master V4 GTS

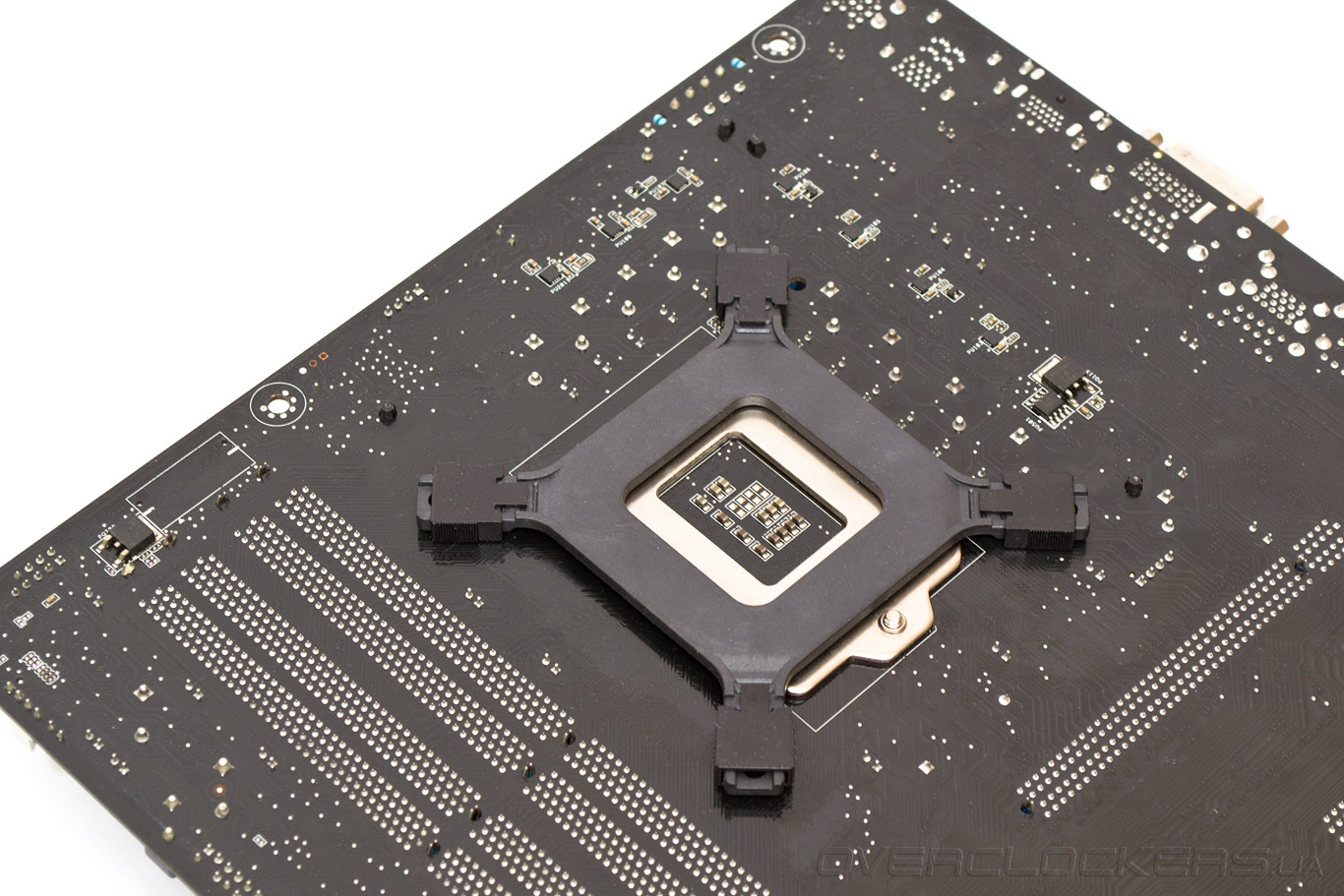

Прикладываем пластину к тыльной стороне материнской платы, попав винтами в крепежные отверстия сокета.

Cooler Master V4 GTS

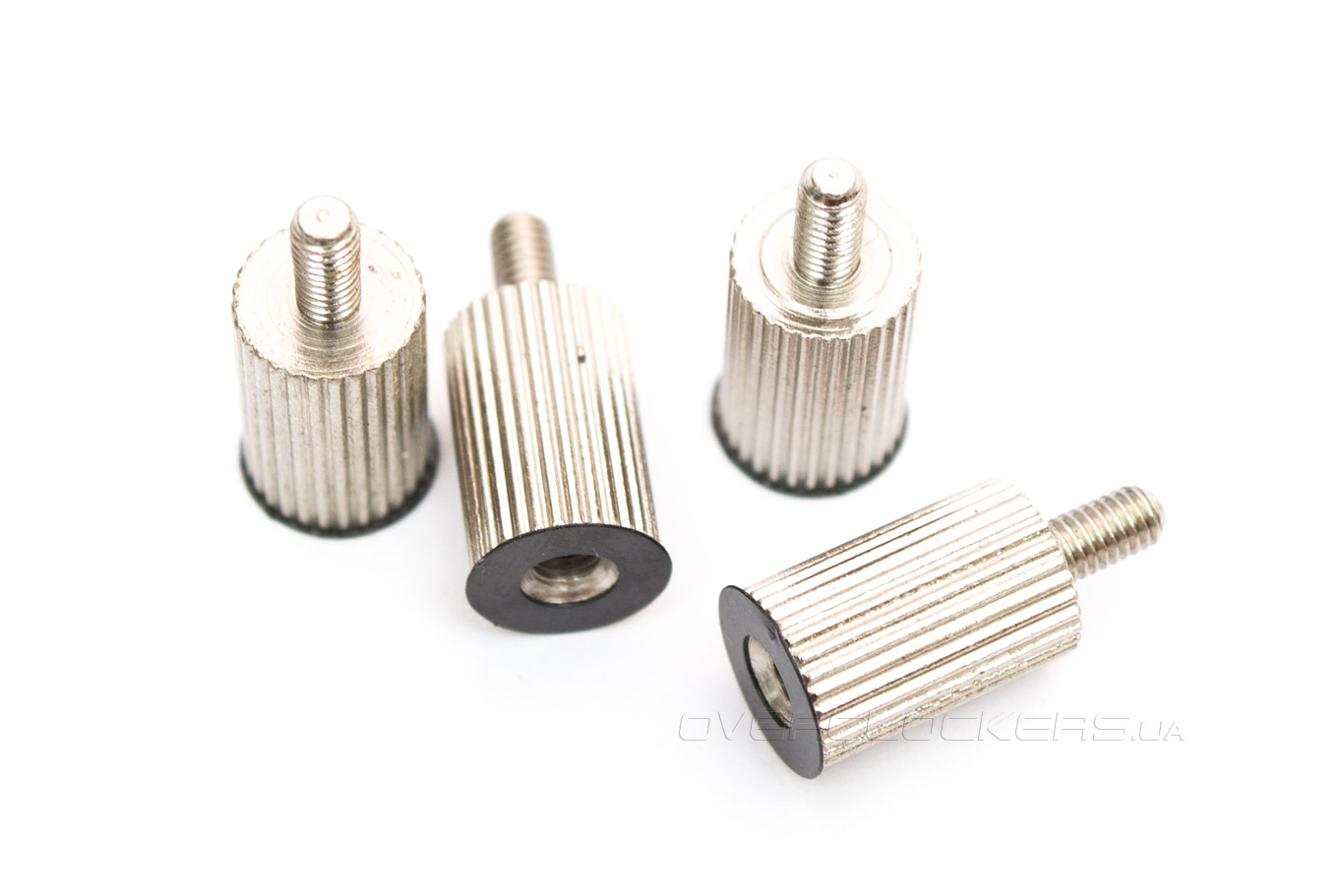

Потом нам понадобятся длинные стойки, с электроизолирующими наклейками.

Cooler Master V4 GTS

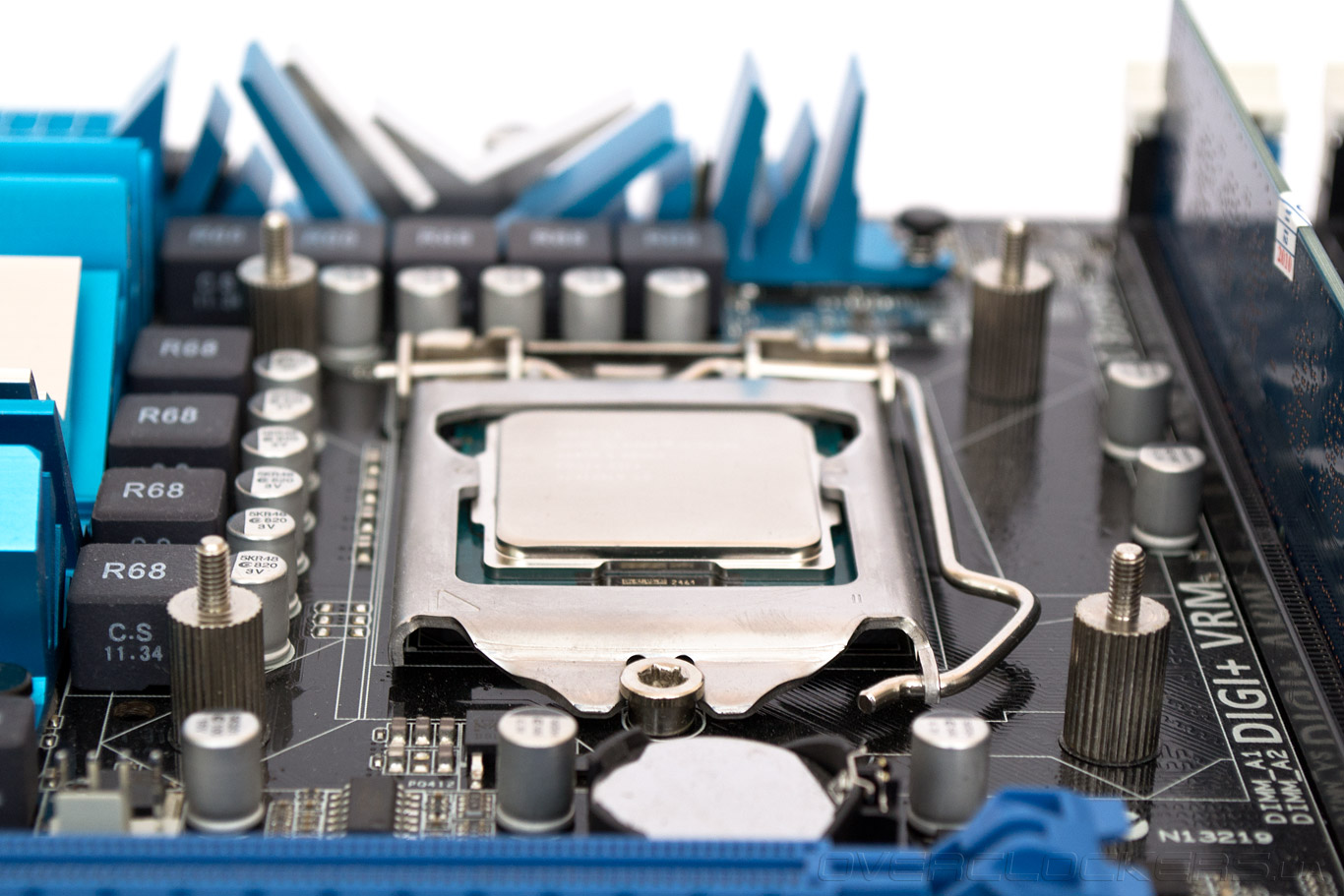

Навинчиваем их на штырьки пластины с фронтальной стороны.

Cooler Master V4 GTS

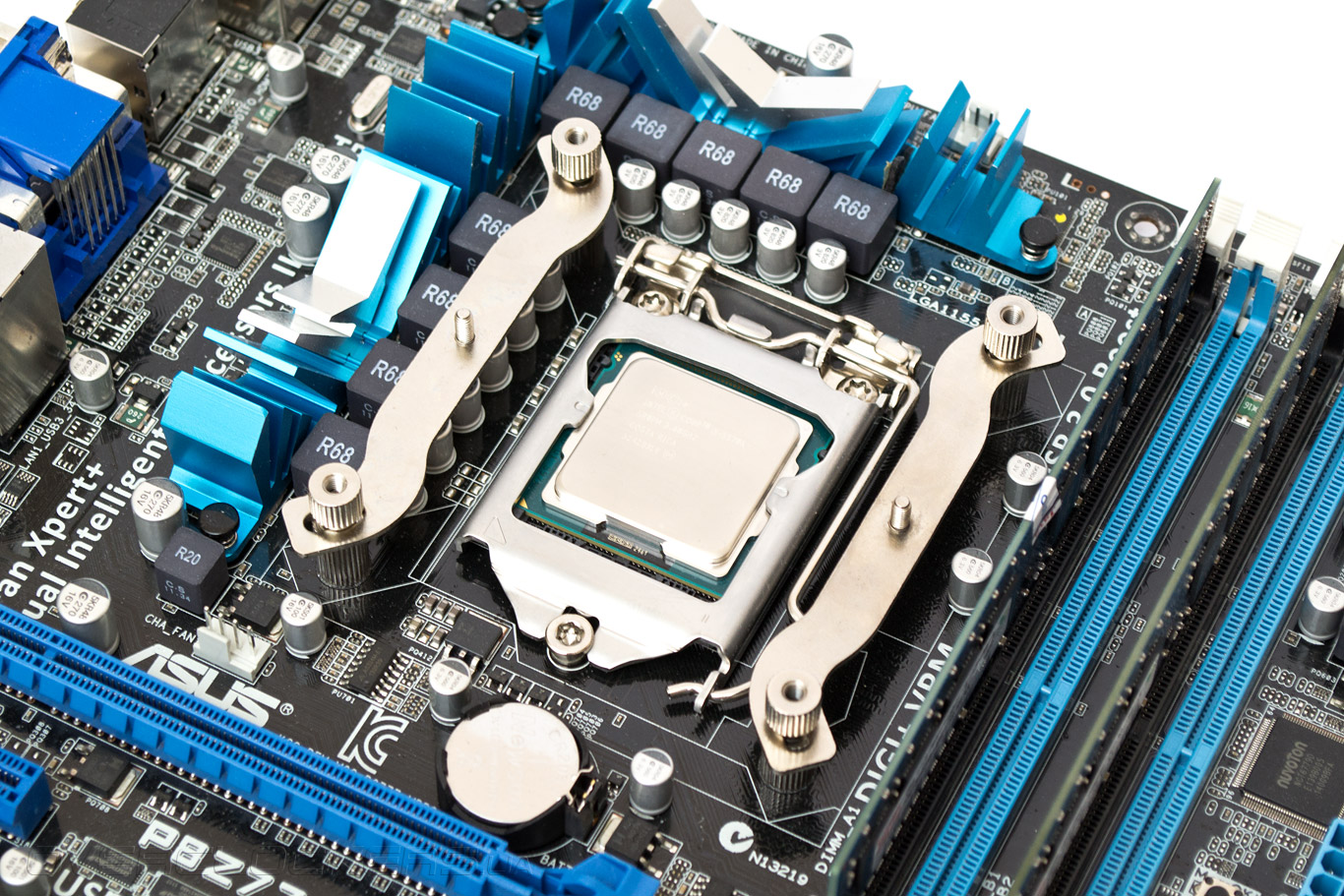

Надеваем крепежные лапы на стойки, тоже попадая в центральные отверстия. Фиксируем их комплектными гайками.

Cooler Master V4 GTS

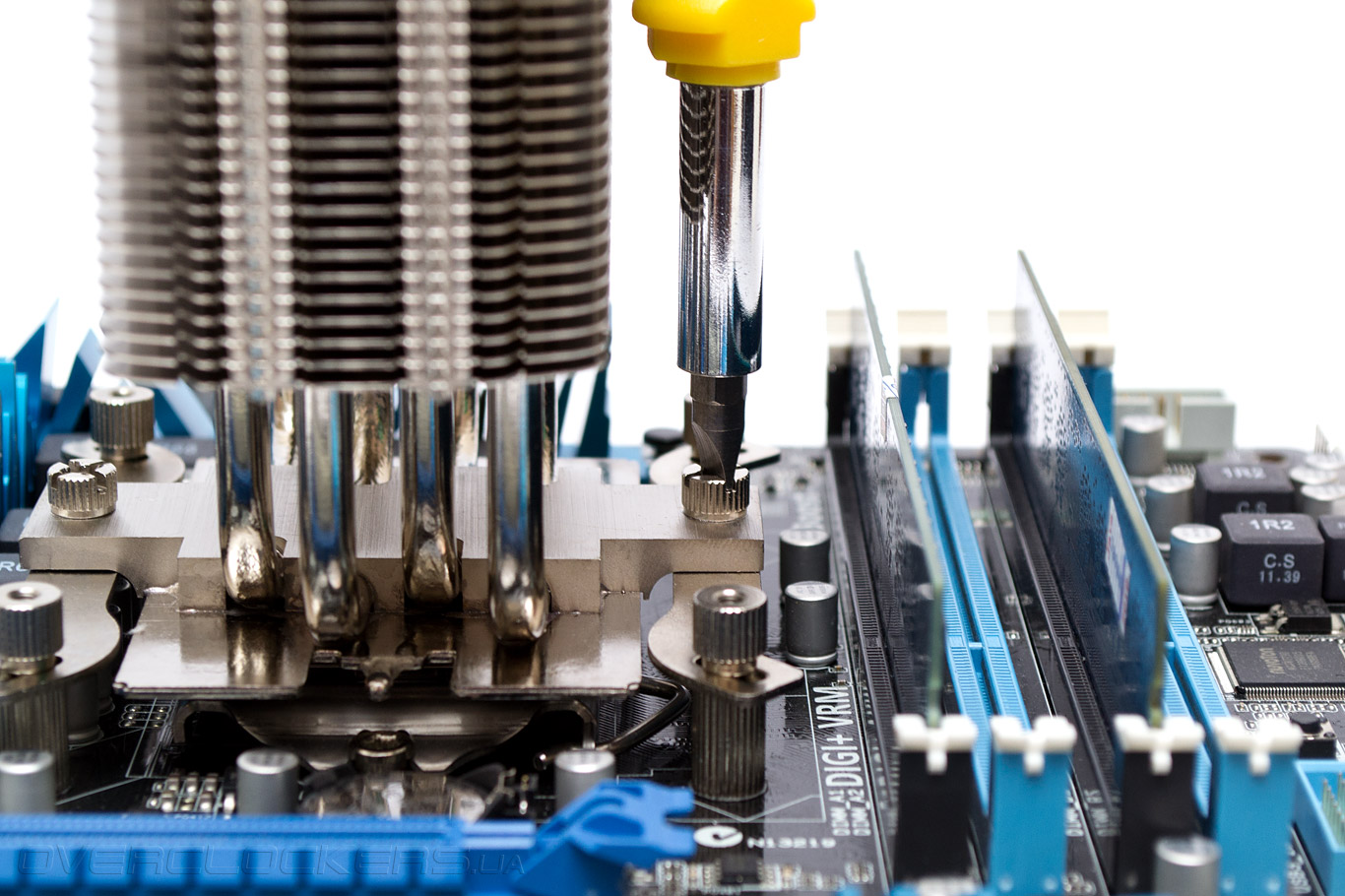

Наносим термоинтерфейс, ставим кулер и фиксируем его с помощью отвертки и двух комплектных крепежных гаек. В этом моменте нужно проявить внимательность и не допустить перекоса основания кулера. Гайки затягиваются равномерно, при помощи плоской отвертки. Крестовую отвертку лучше не использовать, чтобы не стесать мягкую шляпку. Прижим получается очень сильный.

Cooler Master V4 GTS

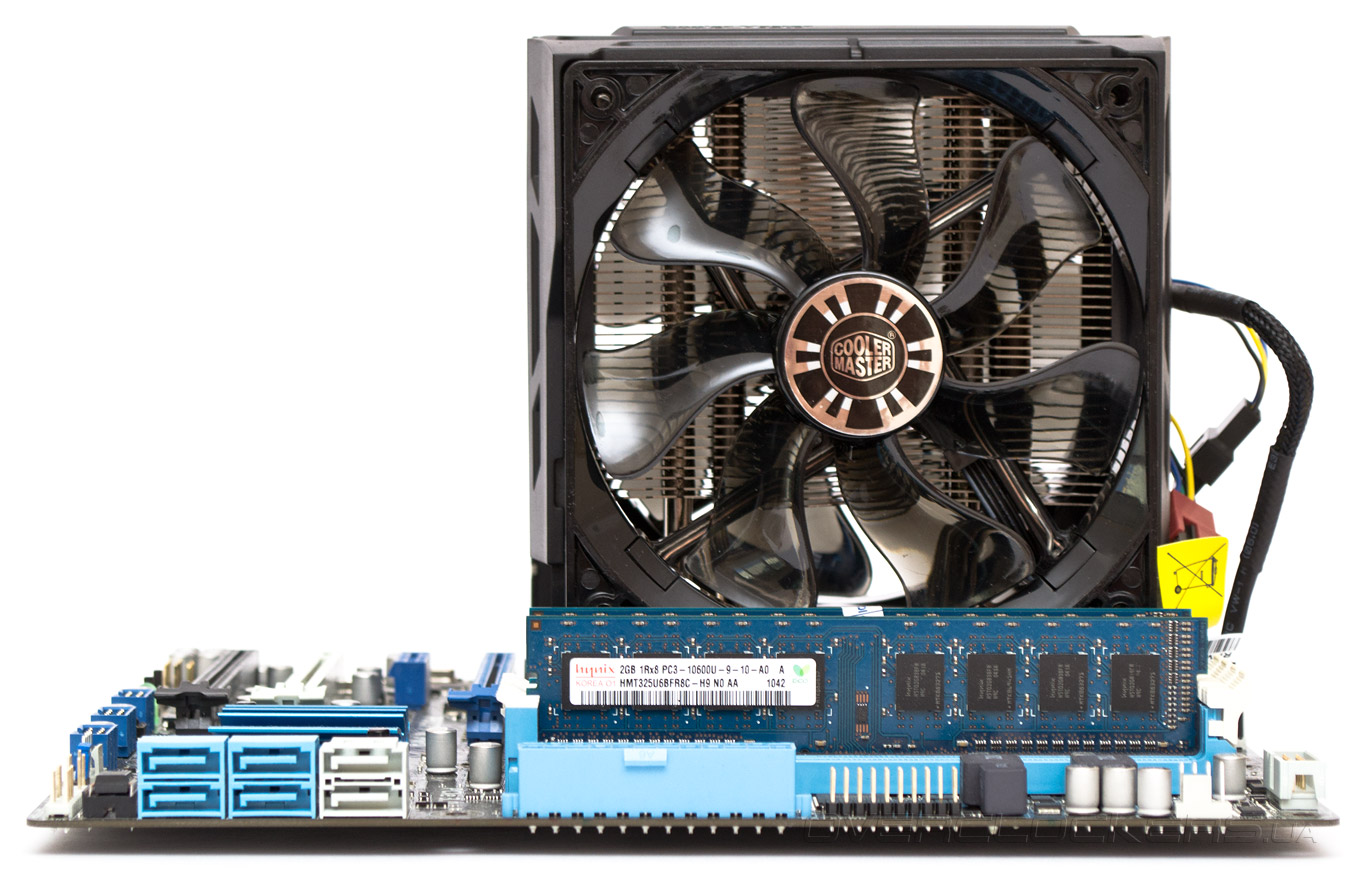

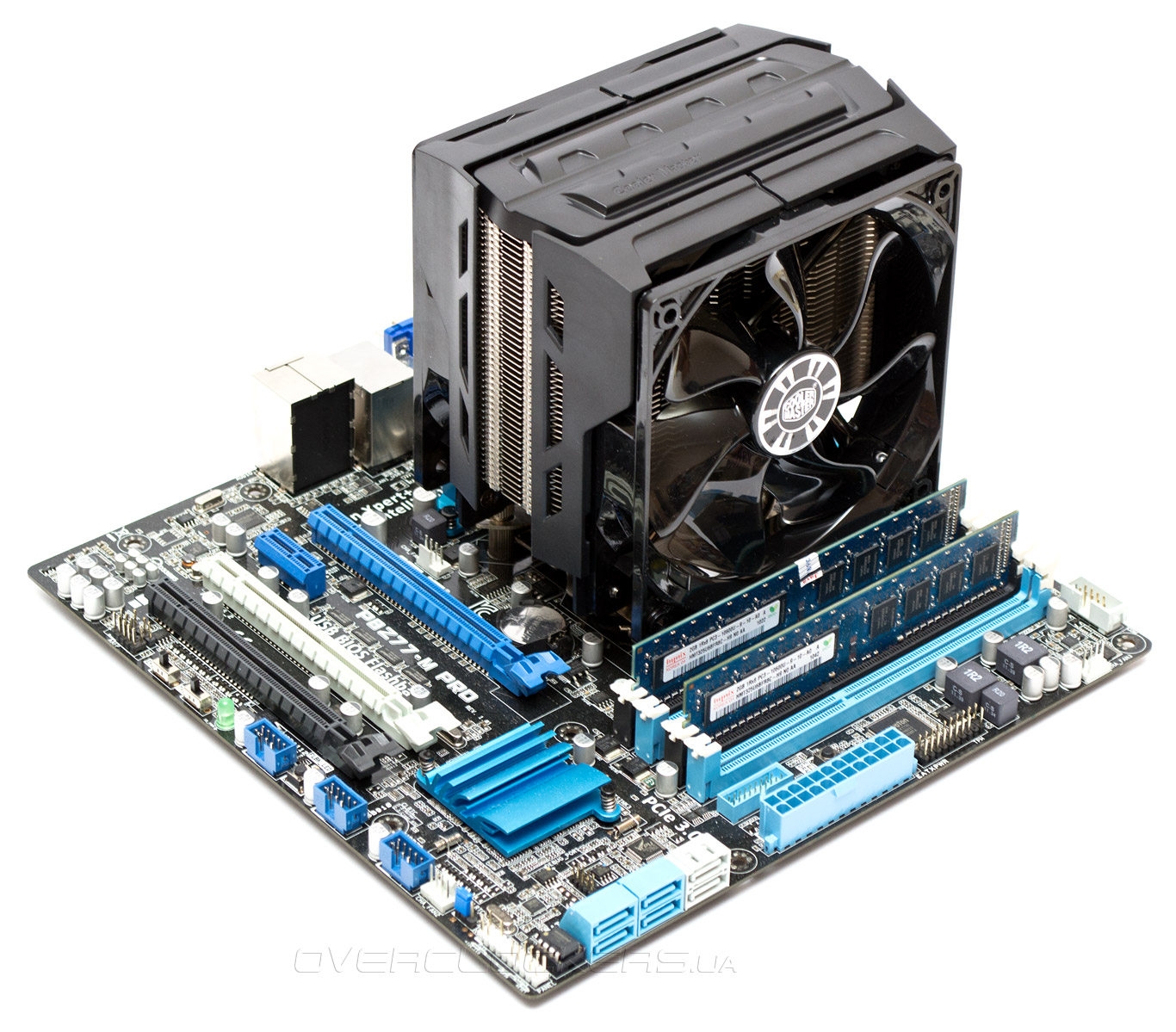

На установленный кулер надеваем вентиляторы и подключаем их к питанию через переходник-разветвитель. Все слоты оперативной памяти остаются доступными, рамка пропеллера им совершенно не мешает. Производитель заявляет, что и на сокете Intel LGA 2011 не должно быть конфликтов с памятью, расположенной с обеих сторон.

Cooler Master V4 GTS

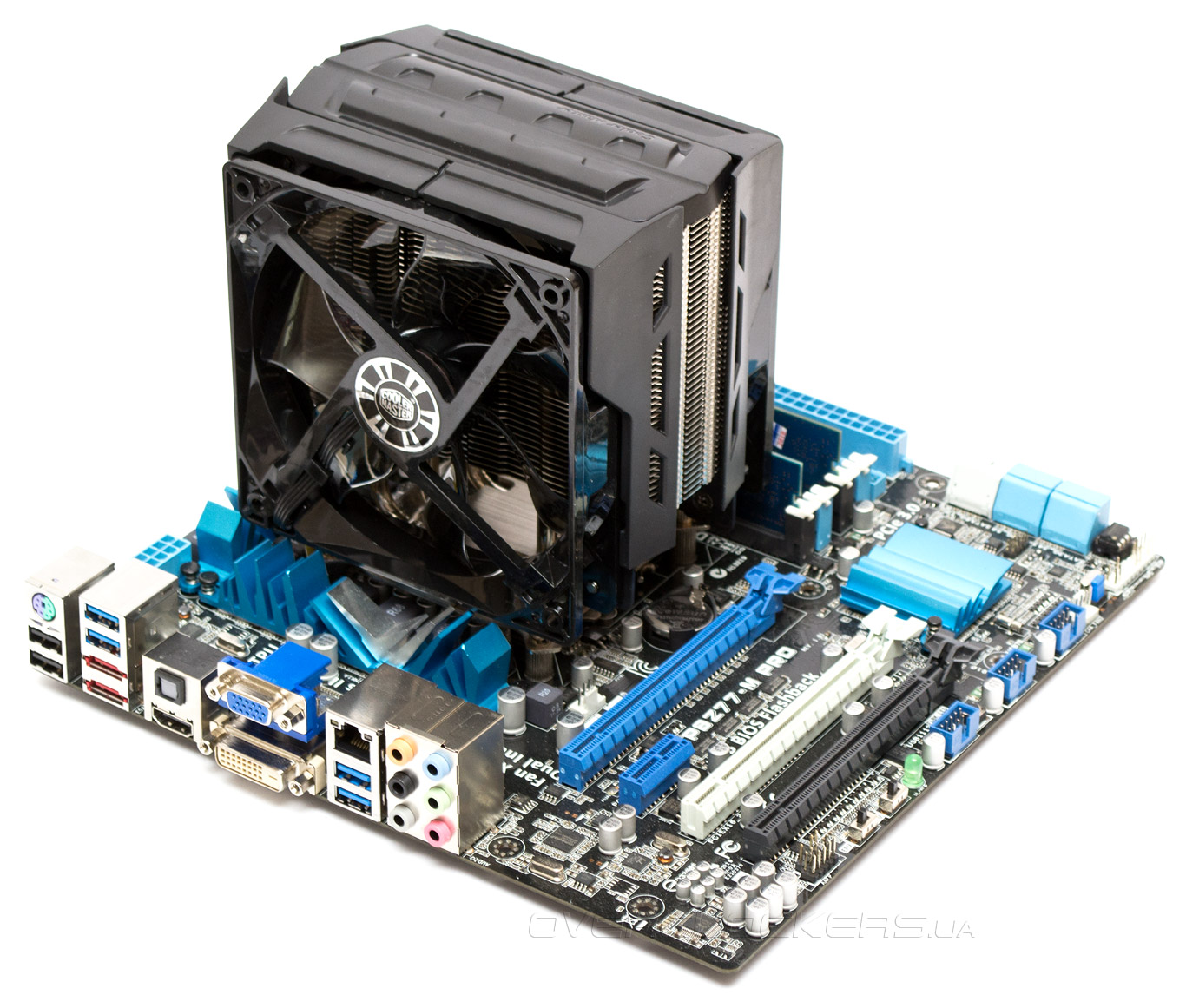

Конфликтов не наблюдается и с первым слотом PCI-E.

Cooler Master V4 GTS

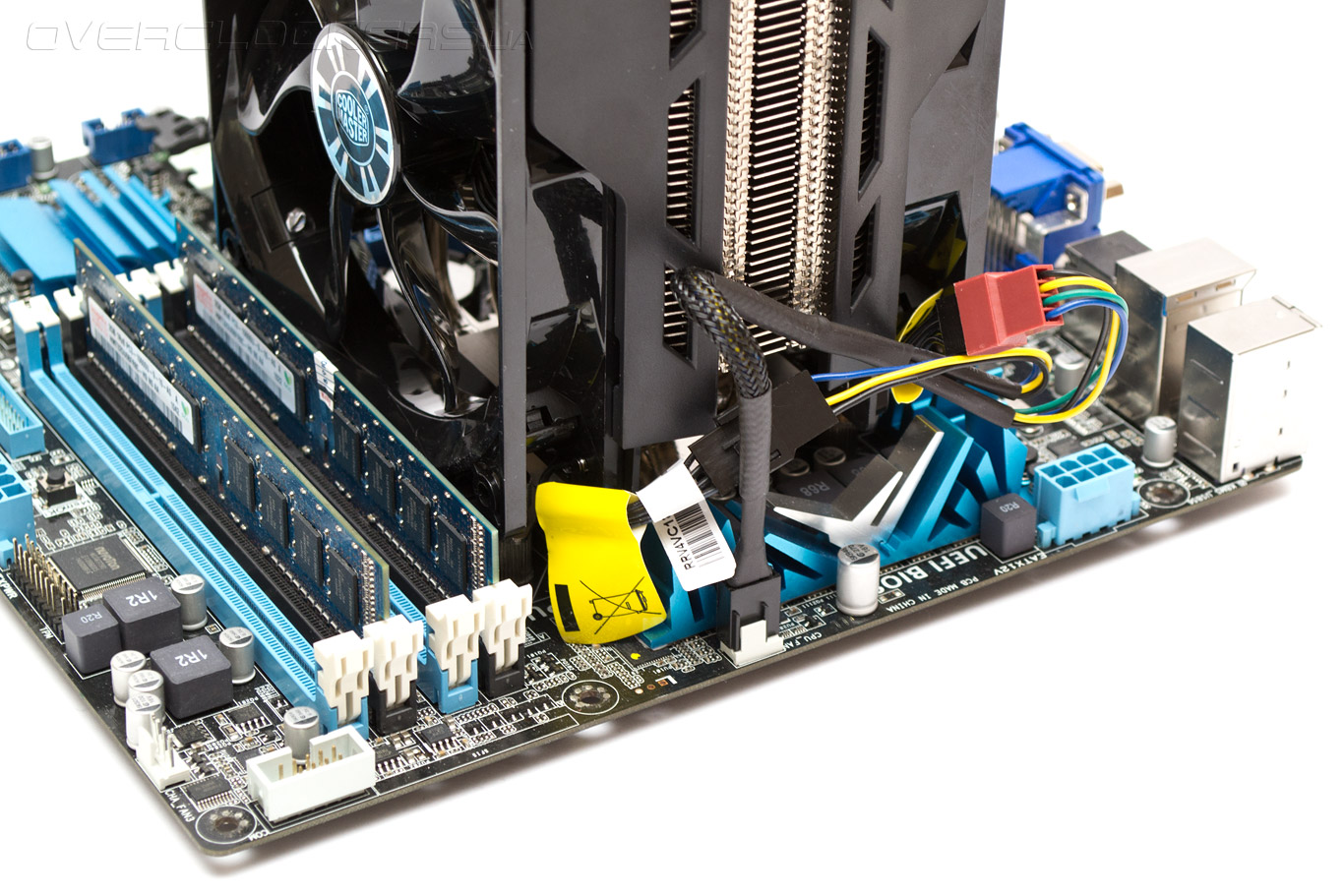

К сожалению, из-за негибкого переходника получается клубок из проводов.

Cooler Master V4 GTS

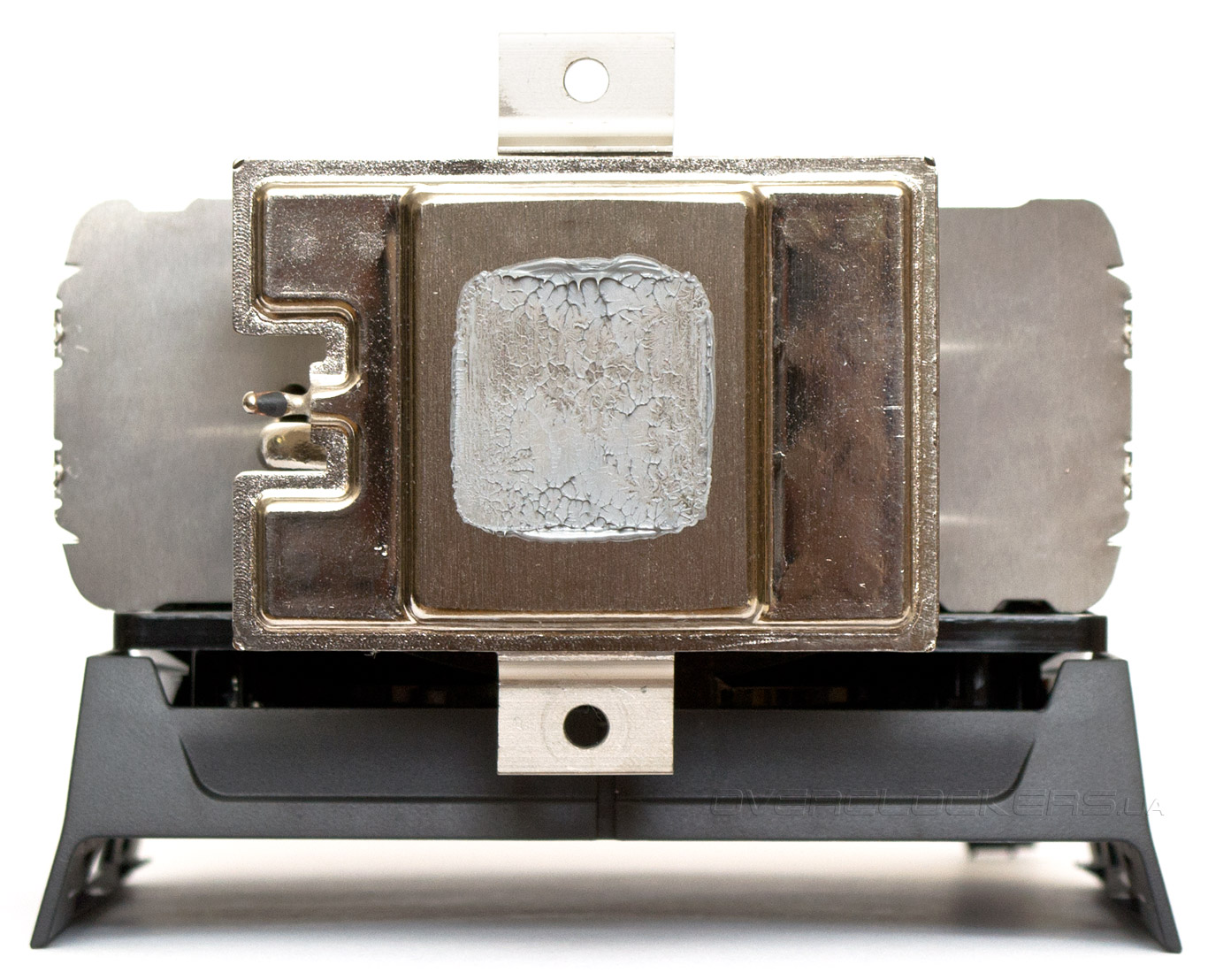

Отпечаток крышки процессора на подошве кулера выглядит вполне прилично.

Cooler Master V4 GTS

Внешний вид Cooler Master V4 GTS порадует владельцев, особенно с учетом встроенной подсветки.

Cooler Master V4 GTS

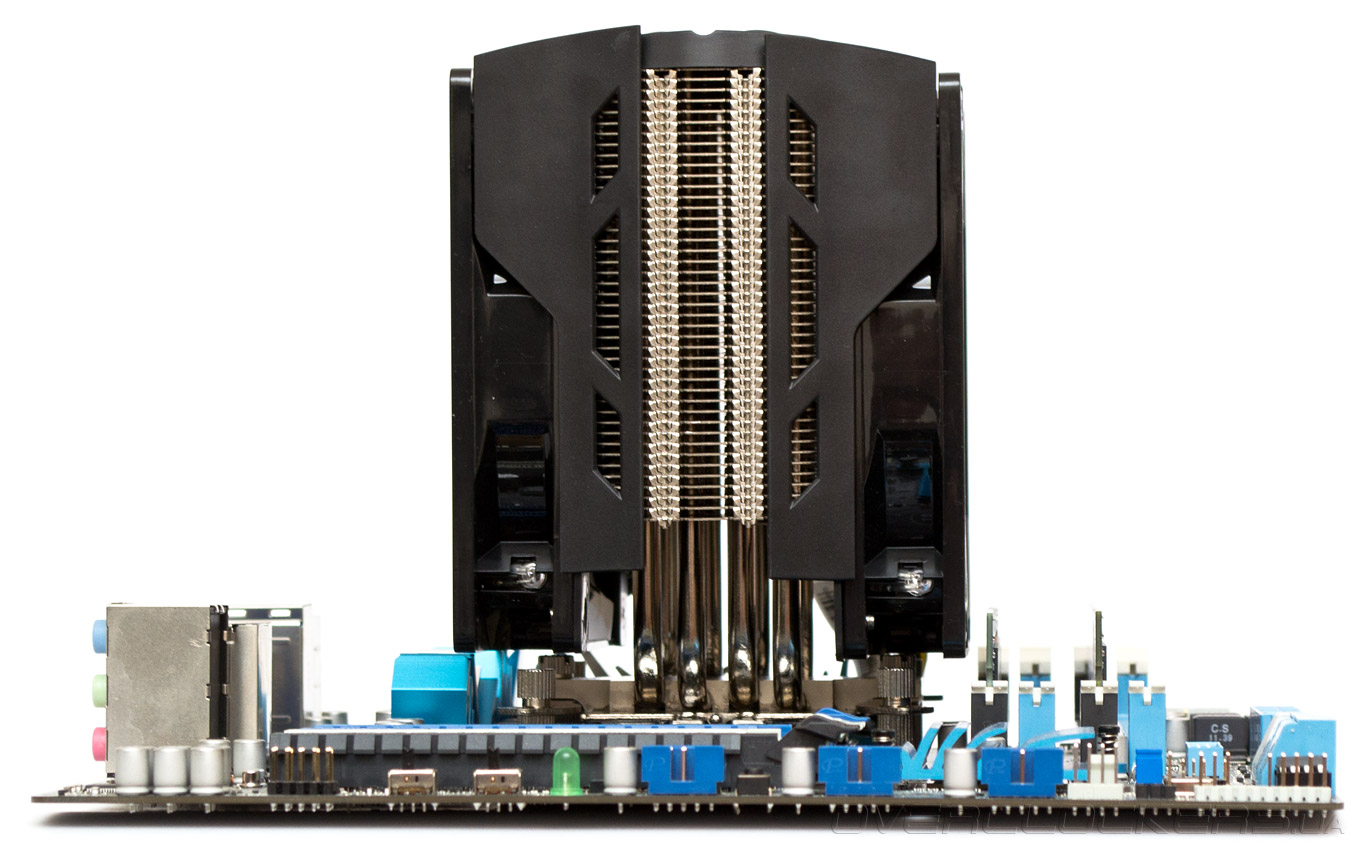

Сзади останется достаточно места для подключения питания к процессору, что хорошо в условиях стесненного пространства. Но задний вентилятор очень близко нависает над радиатором цепей питания. На других платах, с более высокими элементами системы охлаждения, может быть конфликт совместимости и потребуется поднять пропеллер повыше.

Cooler Master V4 GTS


Технические характеристики

Для тестирования Cooler Master V4 GT мы выбрали в качестве соперников два лучших кулера в своих категориях. Первым оппонентом стал Noctua NH-D14 — один из наиболее тихих и производительных кулеров. Он был выбран из-за аналогичной стоимости. На роль второго испытуемого был избран Zalman CNPS10X Performa как наилучший кулер по соотношению цена/производительность. Тестирование было решено провести на базе платформы Intel 1155 и процессора Ivy Bridge, поскольку он является наиболее «трудным» с точки зрения отвода тепла — малый размер теплораспределительной крышки, небольшой кристалл и слабо проводящий тепло внутренний термоинтерфейс. Идеальные условия для того, чтобы опробовать новую технологию, специально созданную для таких случаев.

Техническая характеристика Cooler Master V4 GTS Noctua NH-D14 Zalman CNPS10X Performa
Совместимость с процессорными разъемами LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 130х50х147 140x130x160 132x75x152
Размеры вентилятора(ДхШхВ), мм 120х120х25 / 120х120х25 120х120х25 / 140х140х25 120х120х25
Материал радиатора и конструкция Вертикальная односекционная конструкция. Алюминиевые пластины нанизаны на 4 медные никелированные тепловые трубки диаметром 6 мм, расположенные U-образно. Тепловые трубки припаяны к испарительной камере, находящейся в основании кулера Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание
Вес радиатора, г 530 900 610
Количество пластин радиатора, шт. 43 42 / 42 47
Толщина пластин, мм 0,5 0,5 0,45
Межреберное расстояние, мм 1,5 2/2 1,9
Расчетная площадь радиатора, см2 ~5 600 ~11 760 7 900
Модель вентилятора A12025-18CB-4HP-F1 Noctua NF-P14 / Noctua NF-P12 Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 600~1800 об/мин с ШИМ 1200/1300 900–2000
Воздушный поток, м3 41~119 157/187
Уровень шума, дБА 15,1~31,6 19,6/19,8 17~36
Статическое давление, мм воды 0,3~2,14 – / –
Количество и тип подшипника вентилятора Улучшенная втулка Гидродинамический подшипник с магнитной стабилизацией Улучшенная втулка
Время наработки на отказ вентилятора, час 40 000 150 000 50 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора 0,32 0,10/0,09 0,2
Пиковое энергопотребление вентилятора, Вт 3,84 1,2/1,08 2,4
Дополнительные особенности Испарительная камера в основании Понижающий обороты переходник Фирменный резистор RC24P в комплекте.
Средняя стоимость, $ ~80 ~80 ~32


Тестовый стенд

Эффективность отвода тепла кулером Cooler Master V4 GTS определялась на базе платформы Intel LGA 1155 в такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4@4,4 ГГц, 1,248 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT325U6BFR8C-H9 (2x2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термопаста: Noctua NT-H1.
Сравнительное тестирование систем охлаждения производилось на открытом стенде в вертикальном положении при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя пять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.


Результаты тестирования

Тестирование Cooler Master V4 GTS

Проанализируем результаты. Cooler Master V4 GTS ожидаемо проиграл свои оппонентам от трех до шести градусов, при сопоставимых скоростях вращения вентиляторов. Тем не менее, он справился с охлаждением процессора на скоростях 1800 и 1300 об/мин. С конструктивной точки зрения, с учетом малой площади рассеивания, компактных габаритов и всего лишь четырех тепловых трубок эти показатели совсем неплохи. Но учитывая цену и уровень шума протестированных систем охлаждения, температуры откровенно огорчают. В процессе тестов нас посетила идея, что эффективность Cooler Master V4 GTS может зависеть от вертикальной или горизонтальной ориентации в пространстве. Мы проверили догадку и выяснили, что показатели и в первом, и во втором случае одинаковы. Тогда была выдвинута гипотеза о том, что использование испарительной камеры позволят снизить скорость вентиляторов. Однако соотношение эффективности охлаждения к скорости вращения крыльчатки выглядело типично для такой конструкции кулера. Более того, эффективность резко падала со снижением скорости вентилятора менее 1300 об/мин, поскольку о себе давала знать малая дистанция между ребрами радиатора.


Выводы

В заключении нам хотелось бы изложить свои соображения на предмет того, есть ли будущее у процессорных охладителей, основанных на «горизонтальной испарительной камере». С учетом известных нам законов физики и термодинамики идея выглядит перспективной. Ее можно реализовать, используя камеру для расширения площади теплового контакта между кристаллом процессора и тепловыми трубками. Тогда автоматически появляется возможность эффективно использовать больше тепловых трубок и пропорционально увеличить площадь радиаторных пластин. Но трубки следует попытаться пропустить непосредственно через испарительную камеру, а не напаивать сверху, задействовав их всего на 1/4. Однако давайте рассмотрим уже готовый продукт.

Cooler Master V4 GTS имеет приятный внешний вид, скромные габариты и высокую совместимость с элементами материнской платы. Тем не менее, эти достоинства превращаются в недостатки, когда речь идет о соотношении цены и эффективности. Малая площадь рассеивания тепла, не очень удачное расположение вентиляторов и всего лишь четыре тепловые трубки превращают инновационную испарительную камеру в лишнее звено в линии теплопередачи. Технологическое преимущество становится экономически нецелесообразным. Низкая общая эффективность и высокая стоимость делают Cooler Master V4 GTS неспособным составить конкуренцию даже продуктам в средней ценовой категории.
