Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Edition

Основная проблема систем жидкостного охлаждения типа AIO (All-in-one) состоит даже не в эффективности, долговечности или стоимости, а в полном однообразии изделий независимо от вендора их выпускающего. Отчасти так случилось из-за патентов компании Asetek, которые все вынуждены соблюдать. Частично — потому, что сложно тут экспериментировать с чем-то кроме дизайна. В любом случае, любой более-менее оригинальный продукт в данной сфере всегда вызывает неподдельный интерес. И Cooler Master MasterLiquid ML360P Silver Editon является как раз такой системой, выделяющейся из ряда других как внешне, так и некоторыми техническими особенностями. Рассмотрим все в деталях, а затем проведем практическое испытание в тепловом тесте.

Cooler Master MasterLiquid ML360P Silver Edition

Упаковка и комплект поставки

Система охлаждения содержится в крупной коробке фиолетово-черного цвета. Изображения продукта есть на фронтальной части упаковки, габариты и основные достоинства описаны сзади. Технические характеристики в виде таблицы указаны на боковине.

Cooler Master MasterLiquid ML360P Silver EditionCooler Master MasterLiquid ML360P Silver Edition

Внутри все детали упакованы в полиэтиленовые пакеты и форму из прессованного картона, способную впитать жидкость в случае протечки.

Cooler Master MasterLiquid ML360P Silver Edition

В комплект поставки Cooler Master MasterLiquid ML360P Silver Editon, помимо вентиляторов и радиатора входит:

  • брошюра с информацией о гарантии;
  • инструкция по монтажу системы охлаждения;
  • инструкция к контроллеру подсветки;
  • пластиковая усилительная рамка для сокетов Intel;
  • четыре металлические стойки для Intel LGA 2011;
  • четыре пластиковые стойки для остальных разъемов Intel;
  • четыре металлические винтовые стойки для Intel LGA 775/115x/1366;
  • четыре пластиковых фиксатора винтовых стоек;
  • крепежные лапы под сокет TR4;
  • крепежные лапы для разъемов AM4/AM3;
  • крепежные лапы для Intel LGA 775/115x/1366/2011;
  • четыре маленьких винта для фиксации крепежных лап;
  • четыре гайки под крестовую отвертку;
  • USB переходник с 2.0 разъема на стандартную колодку;
  • 12 длинных винтов для крепления вентиляторов;
  • 12 коротких винтов для радиатора;
  • контроллер ARGB-подсветки;
  • пять штырьковых переходников для контроллера подсветки;
  • кабель переходника с Mini-USB на USB 2.0;
  • кабель +12VGRB «папа» — «мама»;
  • кабель +12VGRB для подключения к контроллеру;
  • кабель для мониторинга оборотов;
  • кабель для подключения кнопки Reset к контроллеру;
  • кабель для подключения выхода Reset контроллера к материнской плате;
  • кабель для подключения контроллера к +5VDG разъему;
  • тюбик с термопастой.
Cooler Master MasterLiquid ML360P Silver Edition

Внешний вид

Определяющей чертой во внешности MasterLiquid ML360P является его серебристо-серая окраска. В сочетании с квадратными формами радиатора, окрашенными ребрами и шлангами система выглядит весьма симпатично. Длина шлангов составляет 410 мм, они заключены в нейлоновую оплетку и имеют внешний диаметр 13 мм. Они достаточно гибкие и прочные.

Cooler Master MasterLiquid ML360P Silver Edition

Радиатор изготовлен из алюминия и окрашен в серебристый цвет. Его длина составляет 394 мм, а ширина 119 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов (расстояние между отверстиями 105 мм), расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 8919 см2. Вес снаряженной системы без учета вентиляторов равен 1050 граммам. Пропеллеры весят суммарно 384 грамма.

Cooler Master MasterLiquid ML360P Silver Edition

Трубки неподвижно соединены с фитингами радиатора методом опрессовки резиновыми обоймами. Толщина коллектора со стороны шлангов — 22 мм. Под боковой наклейкой скрывается пробка, через которую можно осуществлять замену охлаждающей жидкости. Правда при её снятии аннулируется гарантия, о чем сообщается на самой наклейке.

Cooler Master MasterLiquid ML360P Silver Edition

Толщина коллектора с противоположной стороны равна 14 мм.

Cooler Master MasterLiquid ML360P Silver Edition

Радиатор имеет толщину в 27,2 мм. Боковые ламели полностью ровные и сплошные, без заклепок.

Cooler Master MasterLiquid ML360P Silver Edition

Водоблок выглядит красиво. Он выполнен из пластика в форме правильного урезанного конуса высотой 53 мм. На верхней крышке есть подсвечиваемый логотип Cooler Master в форме шестиугольника с закругленными углами. Вдоль верхней кромки по периметру пролегает еще одна светодиодная вставка с ARGB-подсветкой.

Cooler Master MasterLiquid ML360P Silver Edition

Установленная внутри двухкамерная помпа имеет фиксированную скорость вращения в 2500 об/мин. Хочется отметить, что она предельно тихая, движение воды слышно лишь при запуске, все остальное время прислушиваться нужно уже специально. Согласно показаниям шумомера помпа работает не громче 35 дБ (А). По части ресурса наработки на отказ заявлено 70 тысяч часов.

Cooler Master MasterLiquid ML360P Silver Edition

Шланги соединяются с водоблоком при помощи металлических угловых фитингов. Их можно поворачивать в стороны на небольшие углы, поскольку мешает кривизна корпуса и не пропорциональное положение входов. Если приглядеться внимательно, можно заметить, что в корпусе они находятся на разном уровне, что связано с особенностями двухкамерной конструкции.

Cooler Master MasterLiquid ML360P Silver Edition

Медное основание с продольной шлифовкой имеет вид усеченного овала с габаритами 56х62 мм. Производитель позаботился о том, чтобы вскрыть водоблок было максимально сложно, прикрутив подошву не только восемью винтами с треугольной шляпкой, но еще и двумя винтами под плоскую отвертку с выступами, которые можно закрутить лишь в одном направлении и нельзя провернуть назад. К ровности основания особых претензий нет. Для подключения к питанию помпы имеется один трехконтактный кабель, а для работы подсветки есть разъем +5VDG, оба длиной 300 мм.

Cooler Master MasterLiquid ML360P Silver Edition

Уникальной особенностью, которая мне не встречалась ранее в таких системах, есть спаренный в одной общей рамке блок из трех 120-мм вентиляторов. Серебристая рамка имеет с обеих сторон мягкие наклейки для подавления вибраций и два шнура в оплётке — четырехконтактный для питания пропеллеров и еще один +5VDG для ARGB-подсветки. За подсветку отвечают по восемь светодиодов, расположенных вокруг статора каждого пропеллера. Крыльчатка состоит из пяти закрученных как ятаган прозрачных лопастей.

Cooler Master MasterLiquid ML360P Silver Edition

Скорость вентиляторов регулируется с помощью ШИМ-управления в диапазоне от 650 до 1800 об/мин. Тип используемого тут подшипника не указан, но скорее всего это нарезная втулка. Система промаркирована как DF-3602512RFMF. Вентиляторы довольны тихие на максимальной скорости — 54 дБ (А) на радиаторе, но на малых оборотах издают паразитный призвук в виде треска. Потому полной бесшумности добиться от них невозможно. Срок наработки вентиляторов на отказ заявлен в пределах 160000 часов.

Cooler Master MasterLiquid ML360P Silver Edition

Так выглядят вентилятор, закрепленный на радиаторе:

Cooler Master MasterLiquid ML360P Silver Edition

В сборе с вентиляторами, общая толщина системы равна 54 мм, но за счет выступающих винтов с накатанной головкой толщина увеличивается до 59 мм.

Cooler Master MasterLiquid ML360P Silver Edition

Для управления ARGB-подсветкой, на случай если такового нет на материнской плате, в комплекте предусмотрен собственный контроллер. На его внешней стороне есть четыре клавиши. Первая, обозначенная кружком, переключает световые эффекты. Вторая, с квадратом, переключает режимы управления — ARGB (каждый диод индивидуально) либо RGB (все диоды одновременно). Кнопка со стрелками направленными вверх и вниз меняет цвет, а кнопка со стрелками в стороны изменяет скорость воспроизведения текущего эффекта.

Cooler Master MasterLiquid ML360P Silver Edition

На пульте есть много разъемов. На левой стороне расположен один выход для подключения 12VGRB-устройств и четыре двухконтактных порта. Два из них служат для подключения кнопки Reset (короткое нажатие переключает световые эффекты, длинное производит сброс системы), еще один — для синхронизации вращения вентиляторов с эффектами, и еще есть один резервный сервисный разъем. Сверху присутствует вход для питания SATA Power. Снизу находятся по одному входу ARGB и +12VGRB, позволяющие осуществлять управление с материнской платы её родным ПО. Между ними — USB-разъем, через который можно управлять пультом уже посредством ПО от Cooler Master, а на правой грани находится четыре выхода для подключения ARGB-устройств. В зависимости от выбранного режима управления на пульте светятся белые лампочки, обозначая подходящие для использования порты. Пульт имеет магниты сзади. Это позволяет быстро закрепить его на любой стальной поверхности корпуса.

Cooler Master MasterLiquid ML360P Silver EditionCooler Master MasterLiquid ML360P Silver Edition

Перейдем к установке СВО и тестированию её эффективности.

Установка

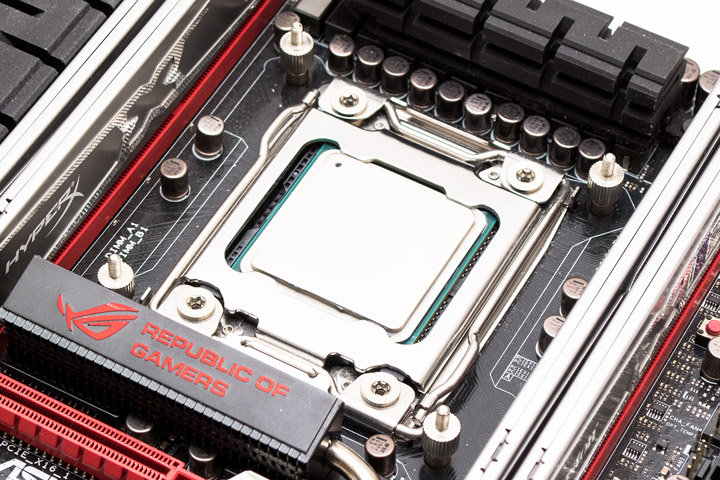

Монтаж Cooler Master MasterLiquid ML360P Silver Editon осуществляется без особых сложностей. В данном случае установка производилась на сокет Intel LGA2011. Сначала прикручиваем на место четыре металлические стойки.

Cooler Master MasterLiquid ML360P Silver Edition

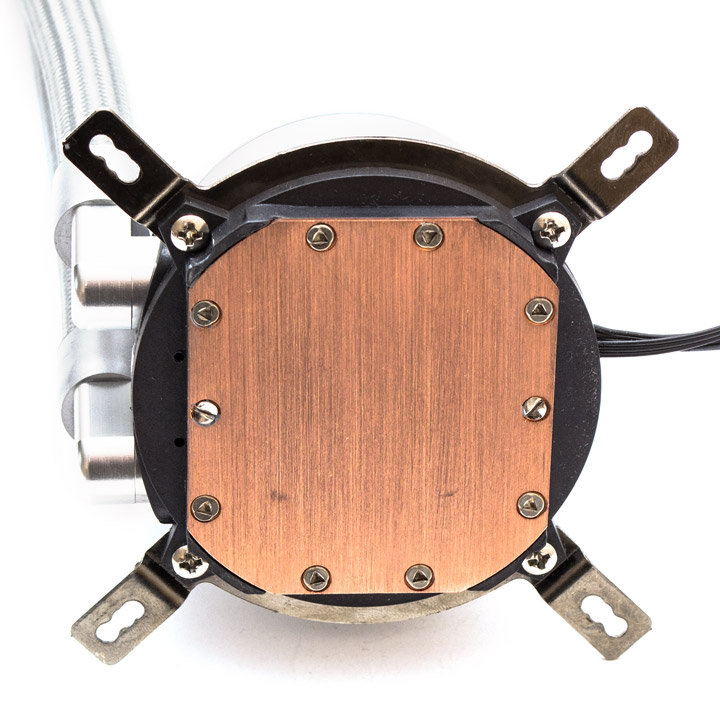

Затем к водоблоку нужно прикрутить четырьмя винтами подходящие крепежные лапы.

Cooler Master MasterLiquid ML360P Silver Edition

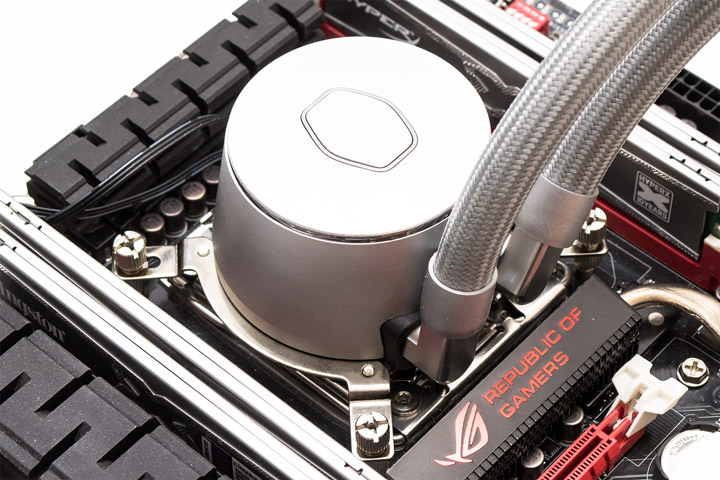

Осталось нанести термоинтерфейс и поставить водоблок на место, прикрутив его четырьмя гайками. Затягивать их нужно последовательно и равномерно, по несколько оборотов за раз. В финале останется подключить все провода в подходящие разъемы.

Cooler Master MasterLiquid ML360P Silver Edition

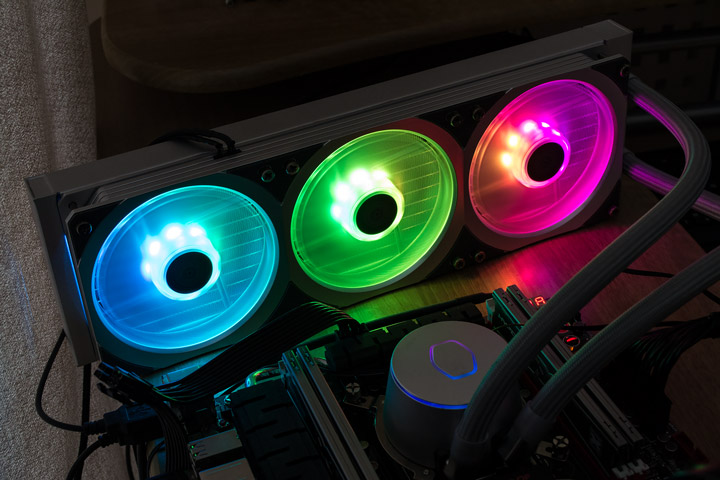

Подсветка вентиляторов выглядит замечательно. В вот на водоблоке она едва заметна.

Cooler Master MasterLiquid ML360P Silver Edition

Прижим водоблока отличный, судя по отпечатку, лишь уголки основания слегка приподняты.

Cooler Master MasterLiquid ML360P Silver Edition

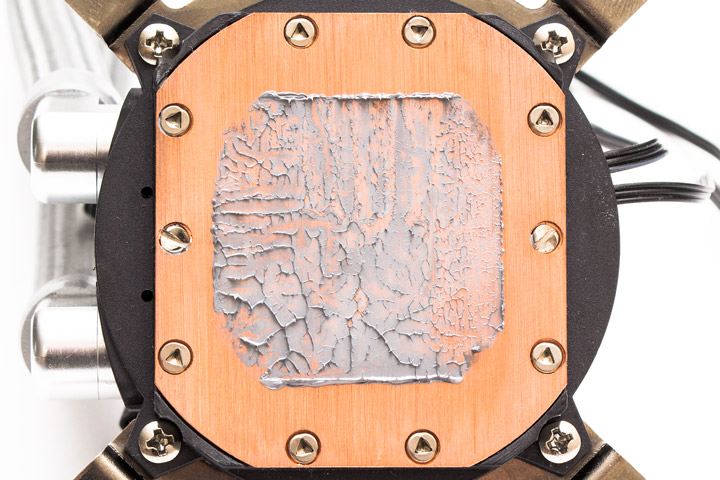

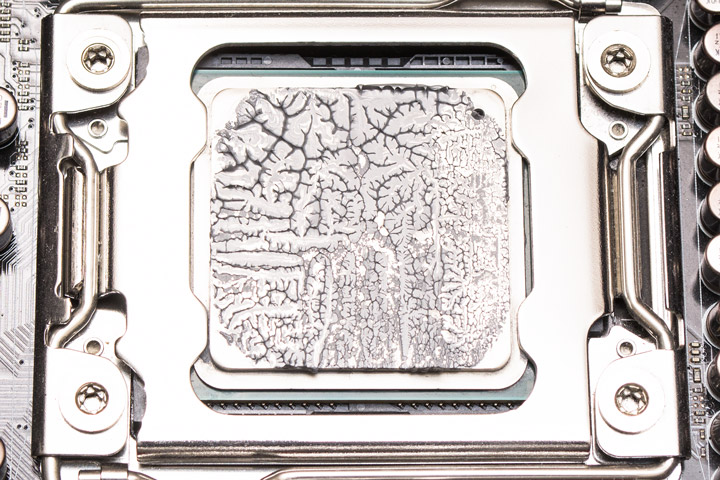

А так выглядит отпечаток на процессоре:

Cooler Master MasterLiquid ML360P Silver Edition

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Editon сравнивалась с эталонным двухсекционным воздушным суперкулером Noctua NH-D15S, оснащенным одним дополнительным передним вентилятором Noctua NF-A15 PWM.

Техническая характеристика Cooler Master MasterLiquid ML360P Silver Editon Noctua NH-D15S
Страница продукта coolermaster.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-v3/2066
AMD TR4/AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Intel LGA115x/2011/2066
AMD AM4/AM3(+)/AM2(+/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 394х119х27,2 150х135х160
Размеры вентилятора (ДхШхВ), мм 360х120х25 150х140х25
Материал радиатора и конструкция Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 700 980
Количество пластин радиатора, шт. 270 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 1,2 2
Расчетная площадь радиатора, см2 ~8 919 ~ 12 660
Размер водоблока,
(ДхШхВ), мм 83х72х53
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 2500
Пиковое энергопотребление помпы, Вт: 1,3 (2,0 светодиоды)
Время наработки на отказ помпы, часов 70 000
Уровень шума помпы, дБ (А) 15
Модель вентилятора 1 x DF-3602512RFMF 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 650 ~ 1800 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 76,46 140,2
Уровень шума вентилятора, дБ (А) 8 ~ 30 с ШИМ 24,6
Статическое давление, мм воды 1,58
Количество и тип подшипника вентилятора SSO2 (Гидродинамический подшипник с магнитной стабилизацией)
Время наработки на отказ вентилятора, часов 160 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,32 (1,2 светодиоды) 0,13
Пиковое энергопотребление вентилятора, Вт 3,84 (7,2 светодиоды) 1,56
Дополнительные особенности ARGB подсветка помпы и вентиляторов, контроллер подсветки в комплекте Понижающий максимальные обороты переходник
Средняя стоимость, $ ~230 ~100

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Editon использовался стенд следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1200 об/мин;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхней части системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Cooler Master MasterLiquid ML360P Silver Edition

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 1800 об/мин Cooler Master MasterLiquid ML360P Silver Editon работает не особо громко, создавая тремя пропеллерами не более 55 дБ (А) шума. Это даже на одну единиц тише, чем Noctua NH-D15S с двумя вентиляторами. Однако, из-за высокого уровня паразитных призвуков, добиться наименьшего уровня шума в 40 дБ (А), не слышного из закрытого корпуса, для СВО удалось лишь на 700 об/мин. Noctua NH-D15S тот же результат показывает на 900 об/мин.

Посмотрим на график температур для каждого уровня шума.

Cooler Master MasterLiquid ML360P Silver Edition

Итак, по факту, Cooler Master MasterLiquid ML360P Silver Editon на максимальных оборотах демонстрирует качество охлаждения, равное Noctua NH-D15S с двумя вентиляторами, при незначительно меньшем уровне шума. Однако на пониженных оборотах проигрывает воздушному суперкулеру 5 градусов при одинаковом шуме. Почему так? С моей точки зрения вся проблема кроется в слабой производительности комплектных вентиляторов. Точнее, в их неспособности создавать достаточное для продува радиатора статическое давление. Это хорошо видно по разнице температур при максимальных и минимальных оборотах.

Выводы

Cooler Master MasterLiquid ML360P Silver Editon — это очень красивая, но не самая эффективная система жидкостного охлаждения. Из главных преимуществ, помимо элегантного дизайна и ARGB-подсветки, хочется особенно отметить практически бесшумную помпу, что даже сейчас встречается редко. Из инноваций стоит выделить совмещенный блок из трех вентиляторов. Основная прелесть такого решения состоит в гораздо меньшем количестве проводов, требуемых для подключения всей системы в целом. Ну и комплектный ARGB-контроллер позволит использовать данную СВО даже обладателям не самых навороченных материнских плат, без подходящих разъемов подсветки.

Основным недостатком данной системы являются комплектные вентиляторы, которые ограничивают её производительность. Неудачно подобранная конфигурация крыльчатки и шумный двигатель не позволяет создать достаточное статическое давление в сочетании с приемлемым уровнем шума.

Если вы, несмотря на высокую стоимость, все же решили приобрести Cooler Master MasterLiquid ML360P Silver Editon для охлаждения своего процессора, я бы рекомендовал заменить комплектные вентиляторы на более производительные, чтобы в полной мере раскрыть её потенциал.
