Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Editon

Основная проблема систем жидкостного охлаждения типа AIO (All-in-one) состоит даже не в эффективности, долговечности или стоимости, а в полном однообразии изделий независимо от вендора их выпускающего. Отчасти так случилось из-за патентов компании Asetek, которые все вынуждены соблюдать. Частично — потому, что сложно тут экспериментировать с чем-то кроме дизайна. В любом случае, любой более-менее оригинальный продукт в данной сфере всегда вызывает неподдельный интерес. И Cooler Master MasterLiquid ML360P Silver Editon является как раз такой системой, выделяющейся из ряда других как внешне, так и некоторыми техническими особенностями. Рассмотрим все в деталях, а затем проведем практическое испытание в тепловом тесте.

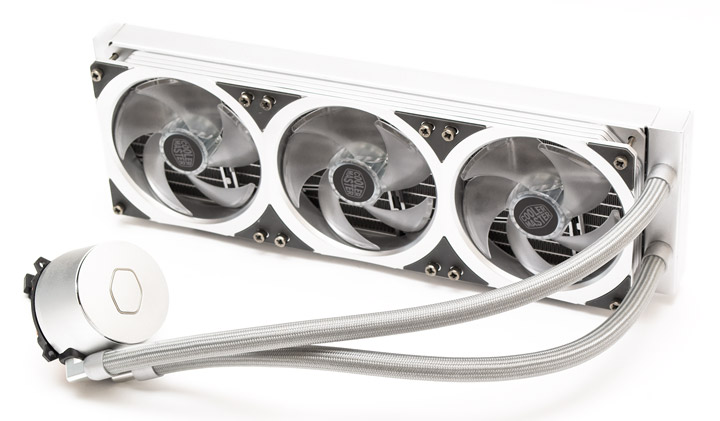

Cooler Master MasterLiquid ML360P Silver Edition

Упаковка и комплект поставки

Система охлаждения содержится в крупной коробке фиолетово-черного цвета. Изображения продукта есть на фронтальной части упаковки, габариты и основные достоинства описаны сзади. Технические характеристики в виде таблицы указаны на боковине.

Cooler Master MasterLiquid ML360P Silver EditionCooler Master MasterLiquid ML360P Silver Edition

Внутри все детали упакованы в полиэтиленовые пакеты и форму из прессованного картона, способную впитать жидкость в случае протечки.

Cooler Master MasterLiquid ML360P Silver Edition

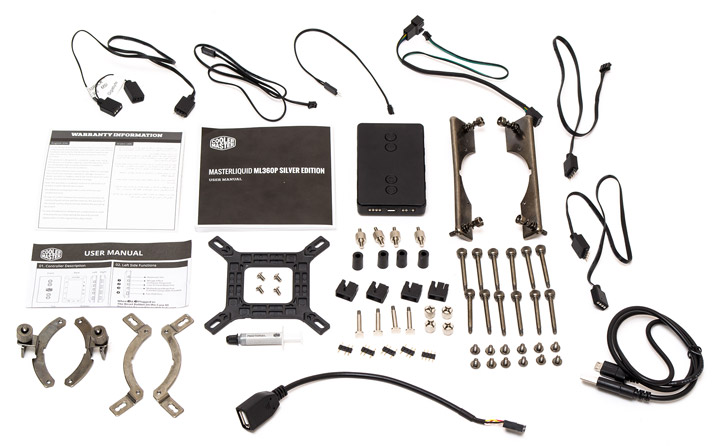

В комплект поставки Cooler Master MasterLiquid ML360P Silver Editon, помимо вентиляторов и радиатора входит:

  • брошюра с информацией о гарантии;
  • инструкция по монтажу системы охлаждения;
  • инструкция к контроллеру подсветки;
  • пластиковая усилительная рамка для сокетов Intel;
  • четыре металлические стойки для Intel LGA 2011;
  • четыре пластиковые стойки для остальных разъемов Intel;
  • четыре металлические винтовые стойки для Intel LGA 775/115x/1366;
  • четыре пластиковых фиксатора винтовых стоек;
  • крепежные лапы под сокет TR4;
  • крепежные лапы для разъемов AM4/AM3;
  • крепежные лапы для Intel LGA 775/115x/1366/2011;
  • четыре маленьких винта для фиксации крепежных лап;
  • четыре гайки под крестовую отвертку;
  • USB переходник с 2.0 разъема на стандартную колодку;
  • 12 длинных винтов для крепления вентиляторов;
  • 12 коротких винтов для радиатора;
  • контроллер ARGB-подсветки;
  • пять штырьковых переходников для контроллера подсветки;
  • кабель переходника с Mini-USB на USB 2.0;
  • кабель +12VGRB «папа» — «мама»;
  • кабель +12VGRB для подключения к контроллеру;
  • кабель для мониторинга оборотов;
  • кабель для подключения кнопки Reset к контроллеру;
  • кабель для подключения выхода Reset контроллера к материнской плате;
  • кабель для подключения контроллера к +5VDG разъему;
  • тюбик с термопастой.
Cooler Master MasterLiquid ML360P Silver Edition

Внешний вид

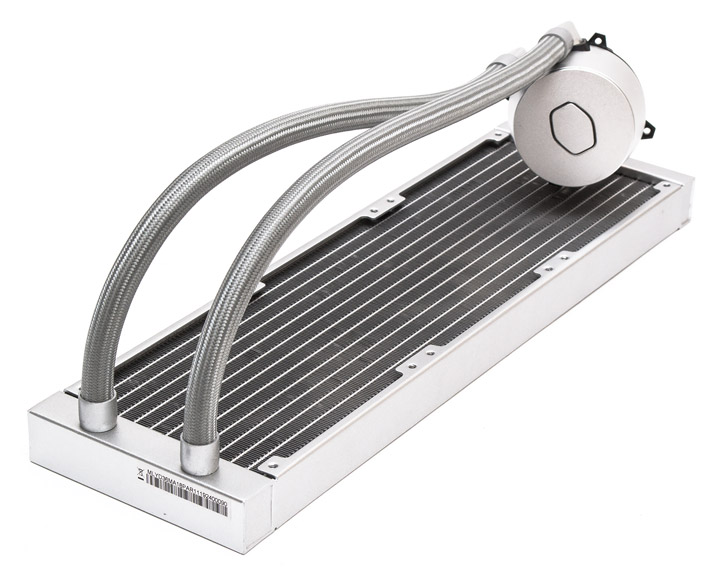

Определяющей чертой во внешности MasterLiquid ML360P является его серебристо-серая окраска. В сочетании с квадратными формами радиатора, окрашенными ребрами и шлангами система выглядит весьма симпатично. Длина шлангов составляет 410 мм, они заключены в нейлоновую оплетку и имеют внешний диаметр 13 мм. Они достаточно гибкие и прочные.

Cooler Master MasterLiquid ML360P Silver Edition

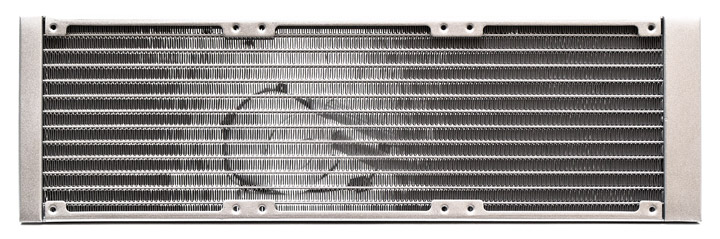

Радиатор изготовлен из алюминия и окрашен в серебристый цвет. Его длина составляет 394 мм, а ширина 119 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов (расстояние между отверстиями 105 мм), расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет 8919 см2. Вес снаряженной системы без учета вентиляторов равен 1050 граммам. Пропеллеры весят суммарно 384 грамма.

Cooler Master MasterLiquid ML360P Silver Edition

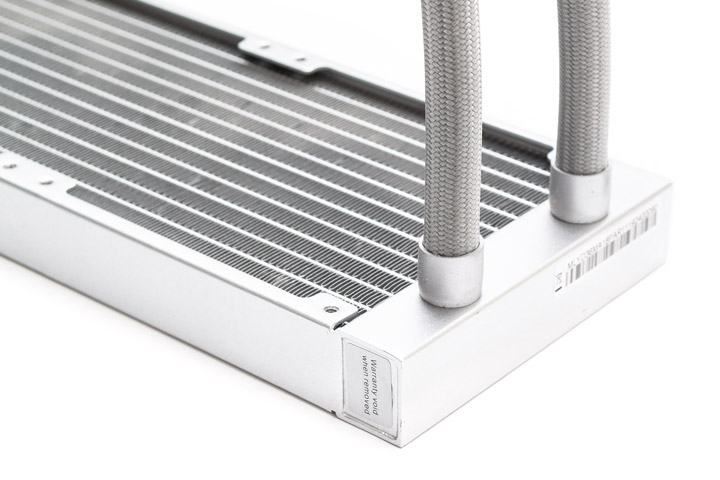

Трубки неподвижно соединены с фитингами радиатора методом опрессовки резиновыми обоймами. Толщина коллектора со стороны шлангов — 22 мм. Под боковой наклейкой скрывается пробка, через которую можно осуществлять замену охлаждающей жидкости. Правда при её снятии аннулируется гарантия, о чем сообщается на самой наклейке.

Cooler Master MasterLiquid ML360P Silver Edition

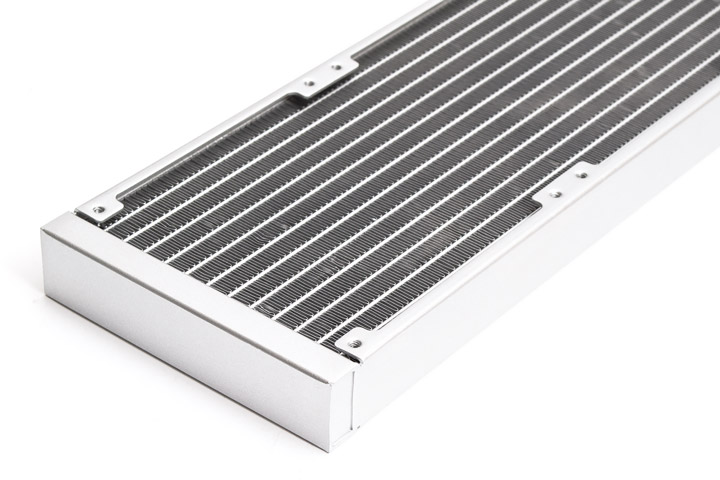

Толщина коллектора с противоположной стороны равна 14 мм.

Cooler Master MasterLiquid ML360P Silver Edition

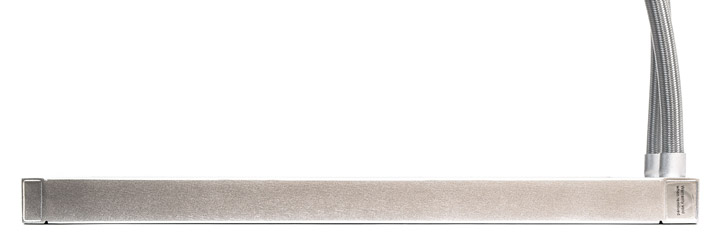

Радиатор имеет толщину в 27,2 мм. Боковые ламели полностью ровные и сплошные, без заклепок.

Cooler Master MasterLiquid ML360P Silver Edition

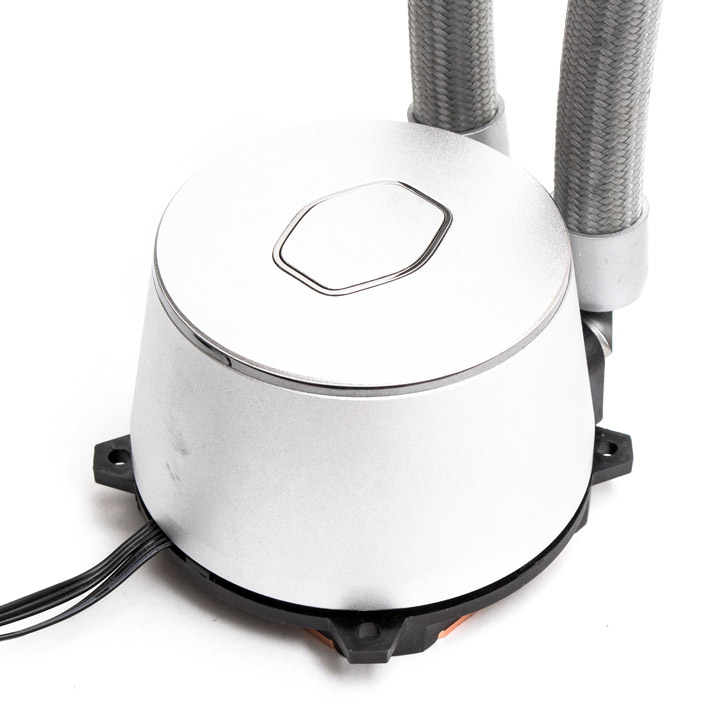

Водоблок выглядит красиво. Он выполнен из пластика в форме правильного урезанного конуса высотой 53 мм. На верхней крышке есть подсвечиваемый логотип Cooler Master в форме шестиугольника с закругленными углами. Вдоль верхней кромки по периметру пролегает еще одна светодиодная вставка с ARGB-подсветкой.

Cooler Master MasterLiquid ML360P Silver Edition

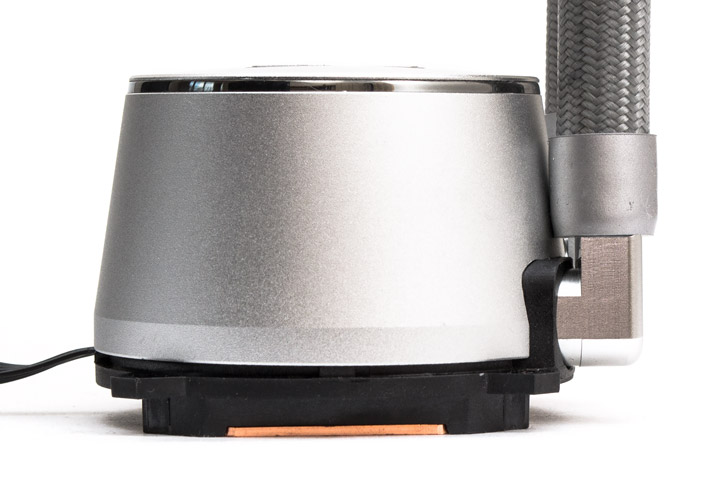

Установленная внутри двухкамерная помпа имеет фиксированную скорость вращения в 2500 об/мин. Хочется отметить, что она предельно тихая, движение воды слышно лишь при запуске, все остальное время прислушиваться нужно уже специально. Согласно показаниям шумомера помпа работает не громче 35 дБ (А). По части ресурса наработки на отказ заявлено 70 тысяч часов.

Cooler Master MasterLiquid ML360P Silver Edition

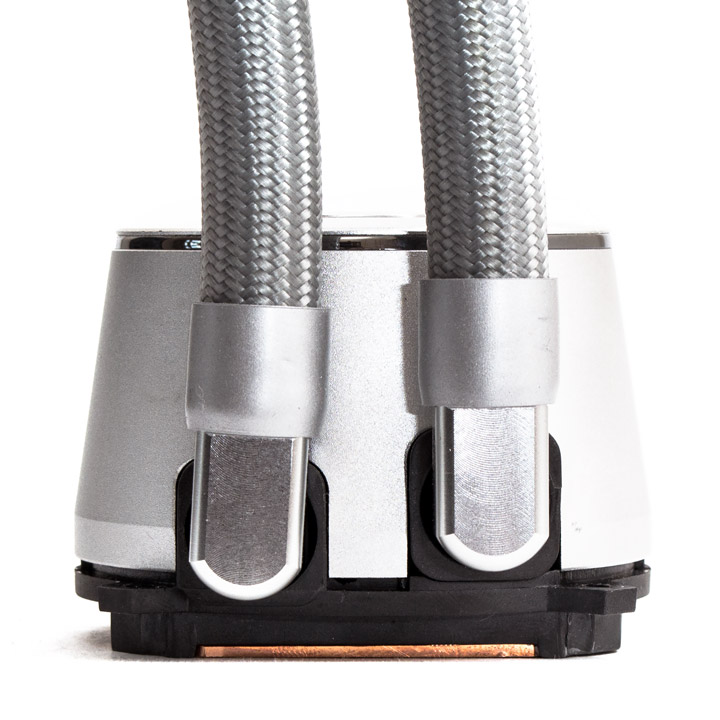

Шланги соединяются с водоблоком при помощи металлических угловых фитингов. Их можно поворачивать в стороны на небольшие углы, поскольку мешает кривизна корпуса и не пропорциональное положение входов. Если приглядеться внимательно, можно заметить, что в корпусе они находятся на разном уровне, что связано с особенностями двухкамерной конструкции.

Cooler Master MasterLiquid ML360P Silver Edition

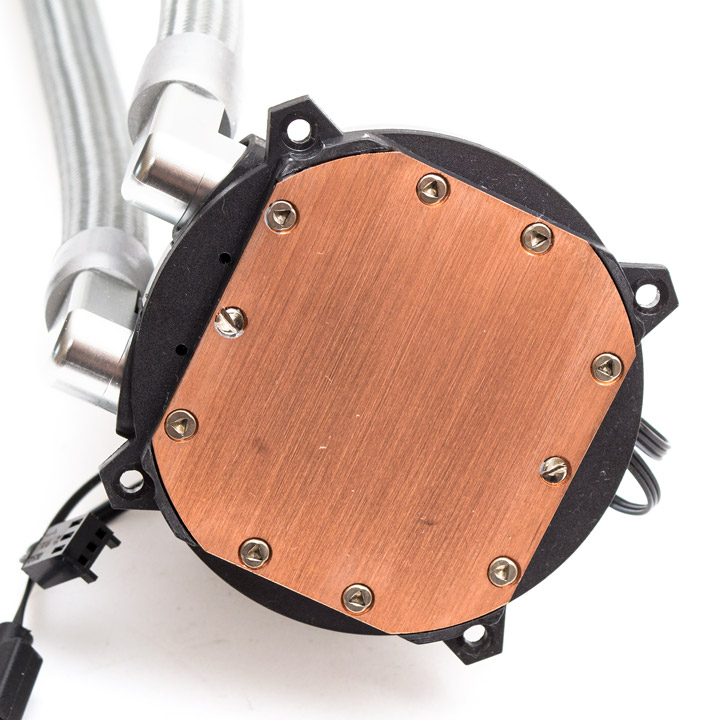

Медное основание с продольной шлифовкой имеет вид усеченного овала с габаритами 56х62 мм. Производитель позаботился о том, чтобы вскрыть водоблок было максимально сложно, прикрутив подошву не только восемью винтами с треугольной шляпкой, но еще и двумя винтами под плоскую отвертку с выступами, которые можно закрутить лишь в одном направлении и нельзя провернуть назад. К ровности основания особых претензий нет. Для подключения к питанию помпы имеется один трехконтактный кабель, а для работы подсветки есть разъем +5VDG, оба длиной 300 мм.

Cooler Master MasterLiquid ML360P Silver Edition

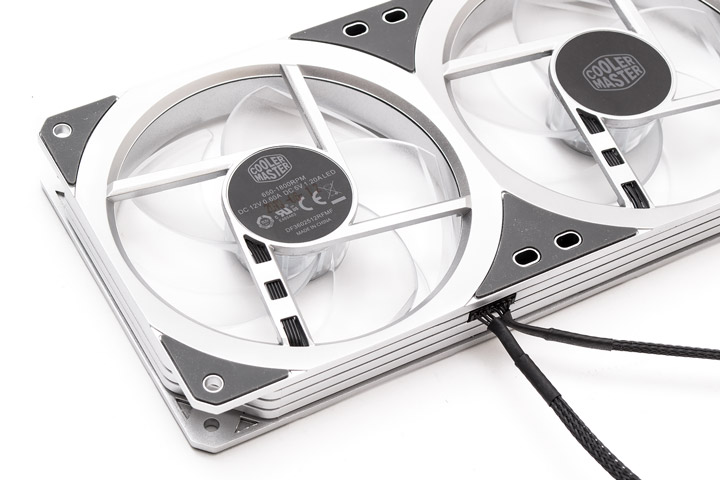

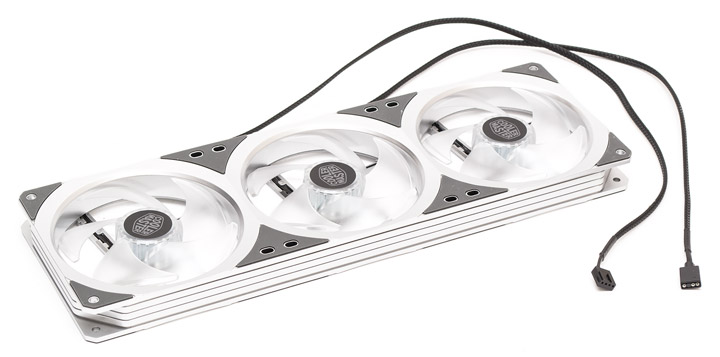

Уникальной особенностью, которая мне не встречалась ранее в таких системах, есть спаренный в одной общей рамке блок из трех 120-мм вентиляторов. Серебристая рамка имеет с обеих сторон мягкие наклейки для подавления вибраций и два шнура в оплётке — четырехконтактный для питания пропеллеров и еще один +5VDG для ARGB-подсветки. За подсветку отвечают по восемь светодиодов, расположенных вокруг статора каждого пропеллера. Крыльчатка состоит из пяти закрученных как ятаган прозрачных лопастей.

Cooler Master MasterLiquid ML360P Silver Edition

Скорость вентиляторов регулируется с помощью ШИМ-управления в диапазоне от 650 до 1800 об/мин. Тип используемого тут подшипника не указан, но скорее всего это нарезная втулка. Система промаркирована как DF-3602512RFMF. Вентиляторы довольны тихие на максимальной скорости — 54 дБ (А) на радиаторе, но на малых оборотах издают паразитный призвук в виде треска. Потому полной бесшумности добиться от них невозможно. Срок наработки вентиляторов на отказ заявлен в пределах 160000 часов.

Cooler Master MasterLiquid ML360P Silver Edition

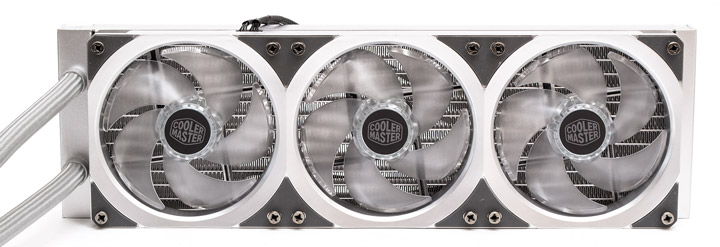

Так выглядят вентилятор, закрепленный на радиаторе:

Cooler Master MasterLiquid ML360P Silver Edition

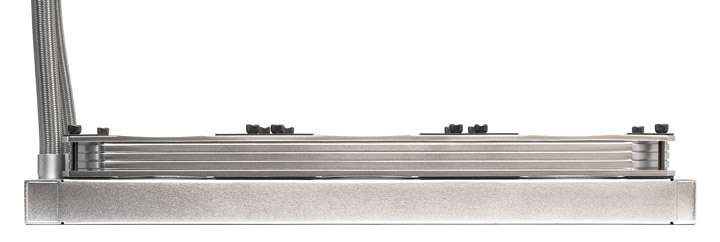

В сборе с вентиляторами, общая толщина системы равна 54 мм, но за счет выступающих винтов с накатанной головкой толщина увеличивается до 59 мм.

Cooler Master MasterLiquid ML360P Silver Edition

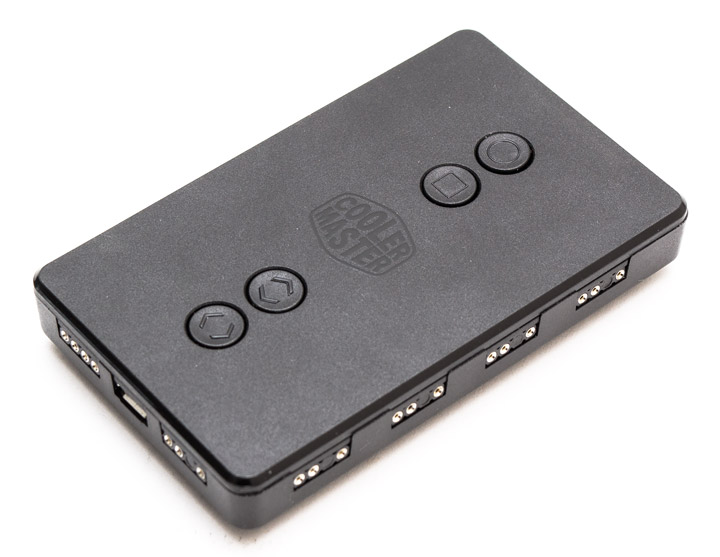

Для управления ARGB-подсветкой, на случай если такового нет на материнской плате, в комплекте предусмотрен собственный контроллер. На его внешней стороне есть четыре клавиши. Первая, обозначенная кружком, переключает световые эффекты. Вторая, с квадратом, переключает режимы управления — ARGB (каждый диод индивидуально) либо RGB (все диоды одновременно). Кнопка со стрелками направленными вверх и вниз меняет цвет, а кнопка со стрелками в стороны изменяет скорость воспроизведения текущего эффекта.

Cooler Master MasterLiquid ML360P Silver Edition

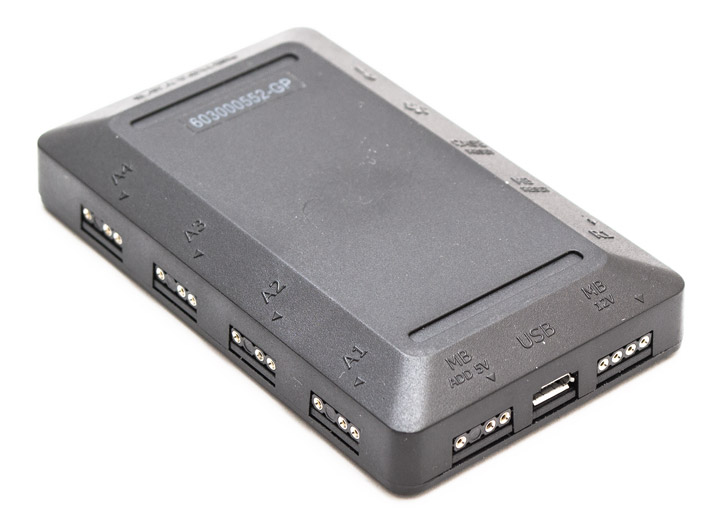

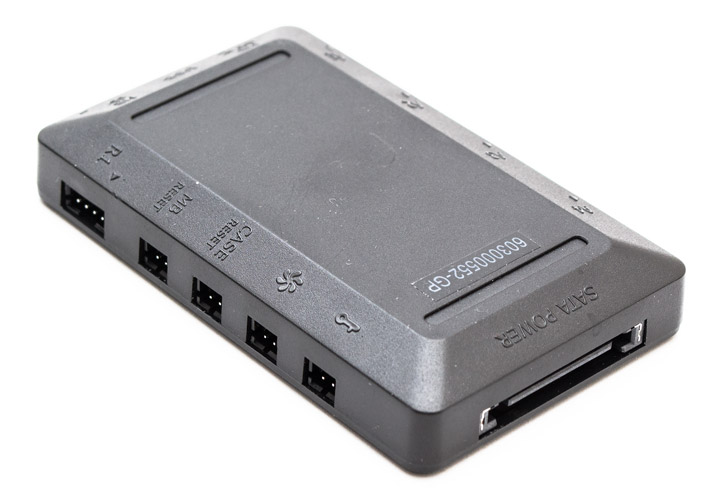

На пульте есть много разъемов. На левой стороне расположен один выход для подключения 12VGRB-устройств и четыре двухконтактных порта. Два из них служат для подключения кнопки Reset (короткое нажатие переключает световые эффекты, длинное производит сброс системы), еще один — для синхронизации вращения вентиляторов с эффектами, и еще есть один резервный сервисный разъем. Сверху присутствует вход для питания SATA Power. Снизу находятся по одному входу ARGB и +12VGRB, позволяющие осуществлять управление с материнской платы её родным ПО. Между ними — USB-разъем, через который можно управлять пультом уже посредством ПО от Cooler Master, а на правой грани находится четыре выхода для подключения ARGB-устройств. В зависимости от выбранного режима управления на пульте светятся белые лампочки, обозначая подходящие для использования порты. Пульт имеет магниты сзади. Это позволяет быстро закрепить его на любой стальной поверхности корпуса.

Cooler Master MasterLiquid ML360P Silver EditionCooler Master MasterLiquid ML360P Silver Edition

Перейдем к установке СВО и тестированию её эффективности.
