Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Edition

Установка

Монтаж Cooler Master MasterLiquid ML360P Silver Editon осуществляется без особых сложностей. В данном случае установка производилась на сокет Intel LGA2011. Сначала прикручиваем на место четыре металлические стойки.

Cooler Master MasterLiquid ML360P Silver Edition

Затем к водоблоку нужно прикрутить четырьмя винтами подходящие крепежные лапы.

Cooler Master MasterLiquid ML360P Silver Edition

Осталось нанести термоинтерфейс и поставить водоблок на место, прикрутив его четырьмя гайками. Затягивать их нужно последовательно и равномерно, по несколько оборотов за раз. В финале останется подключить все провода в подходящие разъемы.

Cooler Master MasterLiquid ML360P Silver Edition

Подсветка вентиляторов выглядит замечательно. В вот на водоблоке она едва заметна.

Cooler Master MasterLiquid ML360P Silver Edition

Прижим водоблока отличный, судя по отпечатку, лишь уголки основания слегка приподняты.

Cooler Master MasterLiquid ML360P Silver Edition

А так выглядит отпечаток на процессоре:

Cooler Master MasterLiquid ML360P Silver Edition

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Editon сравнивалась с эталонным двухсекционным воздушным суперкулером Noctua NH-D15S, оснащенным одним дополнительным передним вентилятором Noctua NF-A15 PWM.

Техническая характеристика Cooler Master MasterLiquid ML360P Silver Editon Noctua NH-D15S
Страница продукта coolermaster.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-v3/2066
AMD TR4/AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Intel LGA115x/2011/2066
AMD AM4/AM3(+)/AM2(+/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 394х119х27,2 150х135х160
Размеры вентилятора (ДхШхВ), мм 360х120х25 150х140х25
Материал радиатора и конструкция Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 700 980
Количество пластин радиатора, шт. 270 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 1,2 2
Расчетная площадь радиатора, см2 ~8 919 ~ 12 660
Размер водоблока,
(ДхШхВ), мм 83х72х53
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 2500
Пиковое энергопотребление помпы, Вт: 1,3 (2,0 светодиоды)
Время наработки на отказ помпы, часов 70 000
Уровень шума помпы, дБ (А) 15
Модель вентилятора 1 x DF-3602512RFMF 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 650 ~ 1800 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 76,46 140,2
Уровень шума вентилятора, дБ (А) 8 ~ 30 с ШИМ 24,6
Статическое давление, мм воды 1,58
Количество и тип подшипника вентилятора SSO2 (Гидродинамический подшипник с магнитной стабилизацией)
Время наработки на отказ вентилятора, часов 160 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,32 (1,2 светодиоды) 0,13
Пиковое энергопотребление вентилятора, Вт 3,84 (7,2 светодиоды) 1,56
Дополнительные особенности ARGB подсветка помпы и вентиляторов, контроллер подсветки в комплекте Понижающий максимальные обороты переходник
Средняя стоимость, $ ~230 ~100

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Cooler Master MasterLiquid ML360P Silver Editon использовался стенд следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1200 об/мин;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхней части системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Cooler Master MasterLiquid ML360P Silver Edition

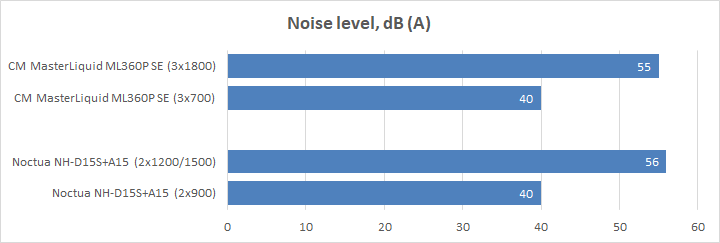

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 1800 об/мин Cooler Master MasterLiquid ML360P Silver Editon работает не особо громко, создавая тремя пропеллерами не более 55 дБ (А) шума. Это даже на одну единиц тише, чем Noctua NH-D15S с двумя вентиляторами. Однако, из-за высокого уровня паразитных призвуков, добиться наименьшего уровня шума в 40 дБ (А), не слышного из закрытого корпуса, для СВО удалось лишь на 700 об/мин. Noctua NH-D15S тот же результат показывает на 900 об/мин.

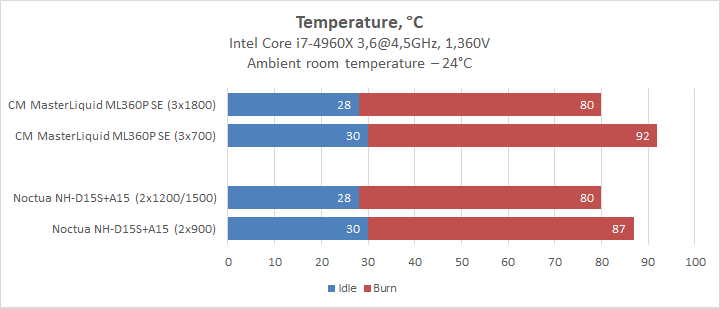

Посмотрим на график температур для каждого уровня шума.

Cooler Master MasterLiquid ML360P Silver Edition

Итак, по факту, Cooler Master MasterLiquid ML360P Silver Editon на максимальных оборотах демонстрирует качество охлаждения, равное Noctua NH-D15S с двумя вентиляторами, при незначительно меньшем уровне шума. Однако на пониженных оборотах проигрывает воздушному суперкулеру 5 градусов при одинаковом шуме. Почему так? С моей точки зрения вся проблема кроется в слабой производительности комплектных вентиляторов. Точнее, в их неспособности создавать достаточное для продува радиатора статическое давление. Это хорошо видно по разнице температур при максимальных и минимальных оборотах.

Выводы

Cooler Master MasterLiquid ML360P Silver Editon — это очень красивая, но не самая эффективная система жидкостного охлаждения. Из главных преимуществ, помимо элегантного дизайна и ARGB-подсветки, хочется особенно отметить практически бесшумную помпу, что даже сейчас встречается редко. Из инноваций стоит выделить совмещенный блок из трех вентиляторов. Основная прелесть такого решения состоит в гораздо меньшем количестве проводов, требуемых для подключения всей системы в целом. Ну и комплектный ARGB-контроллер позволит использовать данную СВО даже обладателям не самых навороченных материнских плат, без подходящих разъемов подсветки.

Основным недостатком данной системы являются комплектные вентиляторы, которые ограничивают её производительность. Неудачно подобранная конфигурация крыльчатки и шумный двигатель не позволяет создать достаточное статическое давление в сочетании с приемлемым уровнем шума.

Если вы, несмотря на высокую стоимость, все же решили приобрести Cooler Master MasterLiquid ML360P Silver Editon для охлаждения своего процессора, я бы рекомендовал заменить комплектные вентиляторы на более производительные, чтобы в полной мере раскрыть её потенциал.

Разогнать, чтобы выиграть!
