Обзор системы жидкостного охлаждения Cooler Master MasterLiquid ML240P Mirage

Вероятно, стратегия Cooler Master по завоеванию рынка систем жидкостного охлаждения состоит в том, чтобы выпустить как можно больше разновидностей СВО. И, конечно же, снабдить их RGB-подсветкой. Именно такое ощущение складывается после изучения их ассортимента продукция, где на сегодня есть 28 актуальных «водянок» всех возможных форм и размеров. Система, которую мы рассмотрим в данном обзоре называется MasterLiquid ML240P Mirage и ее основной функциональной особенностью, помимо банального охлаждения процессора, является адресуемая RGB-подсветка водоблока и вентиляторов.

Cooler Master MasterLiquid ML240P Mirage

Упаковка и комплект поставки

Поставляется данная СВО в коробке с разноцветной полиграфией, которая является на удивление информативной для потенциального покупателя. Тут есть и изображения всех основных узлов, и описание главных достоинств продукта, и подробное изложение технических характеристик, и даже указаны все необходимые габариты.

Cooler Master MasterLiquid ML240P MirageCooler Master MasterLiquid ML240P Mirage

Внутри все упаковано в полиэтиленовые пакеты и форму из прессованного картона, способную в теории минимизировать последствия случайной протечки жидкости.

Cooler Master MasterLiquid ML240P Mirage

В комплекте поставки ML240P Mirage настолько много деталей, что их не удалось даже поместить в один кадр. Потому, сначала перечислим те запчасти, которые относятся непосредственно к охлаждению, а затем перейдем к тем, что связаны с функцией подсветки. Итак, в базовом установочном наборе есть:

  • инструкция по сборке;
  • брошюра с информацией о гарантии;
  • две наклейки Cooler Master;
  • шприц с термопастой CM MasterGel PRO;
  • универсальная пластиковая усилительная пластина;
  • четыре пластиковых защелки креплений под Intel;
  • четыре пластиковых защелки креплений под AMD;
  • четыре винтовые обоймы крепления;
  • четыре шестиугольные винтовые стойки под AMD;
  • четыре крестовые гайки с накатанной головкой под Intel;
  • четыре крестовые шестиугольные гайки с накатанной головкой под AMD;
  • две лапы крепления на сокеты Intel;
  • две лапы крепления на сокеты AMD;
  • четыре винтовые стойки под сокеты Intel LGA 775, 115х, 1366;
  • четыре винтовые стойки под сокеты Intel LGA 2011 и 2066;
  • восемь длинных крестовых винтов для вентиляторов с накатанной головкой;
  • четыре коротких крестовых винта с накатанной головкой;
  • четыре коротких винта для лап креплений;
  • восемь коротких винта для монтажа радиатора;
  • гаечный ключ.
Cooler Master MasterLiquid ML240P Mirage

Для обеспечения работы подсветки используются следующие детали:

  • ARGB-контроллер;
  • провод для подключения к разъему Reset на материнской плате;
  • провод для подключения разъема Reset от корпуса;
  • три фиксатора для разъемов подсветки;
  • кабель на три контакта для подключения к разъему +5VDG на материнских платах от MSI, Asrock, ASUS и Gigabyte;
  • провод для мониторинга скорости вентиляторов (нужен для определенного типа эффектов);
  • переходник с колодки USB 2.0 на стандартный USB-разъем типа А;
  • кабель подключения контроллера Micro USB на обычный USB типа А;
  • четыре двухсторонних колодки под разъем ARGB, на три контакта;
  • одна двухсторонняя колодка под разъем 12VGRB, на четыре контакта;
  • кабель для подключения к разъему 12VGRB, четыре контакта;
  • кабель для подключения разъема 12VGRB к контроллеру, четыре контакта;
  • разветвитель с одного на три разъема +5VDG ARGB;
  • четырехконтактный разветвитель питания вентиляторов с одного разъема на два.
Cooler Master MasterLiquid ML240P Mirage

Внешний вид

Внешность MasterLiquid ML240P Mirage не выделяется чем-то особенным на фоне других подобных изделий. Как и всегда, у нас есть 240-мм радиатор, соединенный двумя трубками с водоблоком, совмещенным с помпой — типичный AIO СВО. Тем не менее, компания нащупала собственный стиль и теперь все ее радиаторы обладают узнаваемой квадратной формой, что хоть как-то отличает их на фоне аналогов от Asetek. Шланги в нейлоновой оплетке у данного устройства очень мягкие и гибкие. Их длина составляет 430 мм. Внешний диаметр равен 11 мм, а внутренний, судя по толщине фитингов, 7 мм.

Cooler Master MasterLiquid ML240P Mirage

Радиатор изготовлен из алюминия и полностью окрашен в черный цвет. Общая его длина составляет 277 мм, ширина 120 мм. С обеих сторон радиатора есть по два набора посадочных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 19 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно равна 5616 см². Вес снаряженной системы без учета вентиляторов — 826 грамм.

Cooler Master MasterLiquid ML240P Mirage

Трубки неподвижно соединены с фитингами радиатора и затянуты термоусадкой. Толщина коллектора со стороны шлангов — 21 мм.

Cooler Master MasterLiquid ML240P Mirage

С одной стороны, на углу радиатора, есть отверстие для заправки контура, закрытое гарантийной пломбой.

Cooler Master MasterLiquid ML240P Mirage

Коллектор с противоположной стороны имеет толщину в 13 мм. Здесь же наклеен серийный номер изделия.

Cooler Master MasterLiquid ML240P Mirage

В толщину радиатор около 27 мм. На боку есть логотип Cooler Master.

Cooler Master MasterLiquid ML240P Mirage

Водоблок имеет форму усеченного конуса. Он сделан по двухкамерному принципу. В верхнем отсеке, куда поступает охлажденная вода от радиатора, вращаются лопасти крыльчатки, которые можно наблюдать визуально через прозрачное стекло. Они проталкивают воду в нижнюю камеру, где омывается основание и тепло от него уходит в радиатор. Высота помпы составляет 44 мм. Питание помпы и работа подсветки осуществляется через два шнура в оплетке, длиной по 300 мм каждый. Первый провод заканчивается стандартным четырехконтактным разъемом вентилятора, а второй — коннектором адресной подсветки +5VDG.

Cooler Master MasterLiquid ML240P Mirage

Шланги соединяются с водоблоком угловыми фитингам, расположенными один над другим. По понятным причинам, угол поворота нижнего выходного шланга существенно ограничен верхним. Помпа сделана на базе трехфазного двигателя с ШИМ-управлением и фактически работает на удивление тихо. Можно даже сказать бесшумно, что особо поражает воображение, учитывая диапазон ее скоростей — от 1000 до 8000 об/мин. Для подшипника помпы, равно как и для вентилятора, заявлен срок наработки на отказ в 160 тысяч часов. Это приблизительно равно 18 годам непрерывной службы. Странно что гарантию на систему в целом дают всего на 5 лет…

Cooler Master MasterLiquid ML240P Mirage

Выступающее квадратное основание водоблока выполнено из меди и имеет размер 40х40 мм. Подошва прикручена десятком винтов с треугольным отверстием в шляпке. Это прямой намек от производителя, что разбирать данную систему не стоит.

Cooler Master MasterLiquid ML240P Mirage

Вентиляторы тут довольно оригинальные. Называются они Cooler Master FA12025L12LPT и имеют размер 120х120х26 мм. На углах рамки с обеих сторон наклеены резиновые демпферы. К концевым граням крыльчатки прикреплено кольцо, которое вращается вместе с лопастями. Оно выполняет одновременно роль маховика, балансира и препятствует утечке прокачиваемого воздуха в зазор возле рамки. Лопастей всего семь, и они сильно изогнуты. Пропеллер работает в диапазоне от 600 до 1900 об/мин с максимальным уровнем шума в 56 дБ (А). Паразитные призвуки от двигателя и подшипника не позволяют добиться от данных вентиляторов полной тишины на пониженных оборотах, хотя на высоких скоростях их уже и не слышно. Диоды ARGB-подсветки встроены по периметру статора. Два кабеля в оплетке длиной по 300 мм каждый отвечают за работу вентилятора и подсветки. Разъемы на них — четырехконтактный вентиляторный и +5VDG соответственно.

Cooler Master MasterLiquid ML240P Mirage

Для крепления вентиляторов на радиатор используются длинные винты с накатанной головкой. Очень удобно, но есть один нюанс.

Cooler Master MasterLiquid ML240P Mirage

Толщина системы в сборе в профиль из-за винтов увеличивается до 59 мм вместо 53 мм (как если бы шляпки винтов были обычными и плоскими).

Cooler Master MasterLiquid ML240P Mirage

MasterLiquid ML240P Mirage можно напрямую подключить к материнской плате, которая поддерживает ARGB-подсветку. Но даже если такой платы нет, не стоит расстраиваться. Производитель положил в комплект собственный ARGB-контроллер. На его внешней стороне есть четыре кнопки. Первая, обозначенная кружком, переключает световые эффекты. Вторая, с квадратом, переключает режимы управления — ARGB (каждый диод индивидуально) либо RGB (все диоды одновременно). Кнопка со стрелками направленными вверх и вниз меняет цвет, а кнопка со стрелками в стороны изменяет скорость воспроизведения текущего эффекта.

Cooler Master MasterLiquid ML240P Mirage

На пульте есть много разъемов. На левой стороне расположен один выход для подключения 12VGRB-устройств и четыре двухконтактных порта. Два из них служат для подключения кнопки Reset (короткое нажатие переключает световые эффекты, длинное производит сброс системы), еще один — для синхронизации вращения вентиляторов с эффектами, и еще есть один резервный сервисный разъем. Сверху присутствует вход для питания SATA Power. Кстати, сам пульт еще и магнитный со стороны задней стенки. Это позволяет закрепить его за секунду на любой поверхности корпуса.

Cooler Master MasterLiquid ML240P Mirage

Снизу находятся по одному входу ARGB и 12VGRB, позволяющие осуществлять управление с материнской платы ее родным ПО. Между ними — USB-разъем, через который можно управлять пультом уже посредством ПО от Cooler Master, а на правой грани находится четыре выхода для подключения ARGB-устройств. В зависимости от выбранного режима управления на пульте светятся белые лампочки, обозначая подходящие для использования порты.

Cooler Master MasterLiquid ML240P Mirage

Еще одна интересная находка, которая не попадалась мне ранее, это специальные клипсы, одевающиеся поверх соединенных разъемов подсветки. Держат они их отлично и шанс, что разъем распадется случайно и закоротит что-то минимален.

Cooler Master MasterLiquid ML240P Mirage

Перейдем к установке и тестированию СВО.

Установка

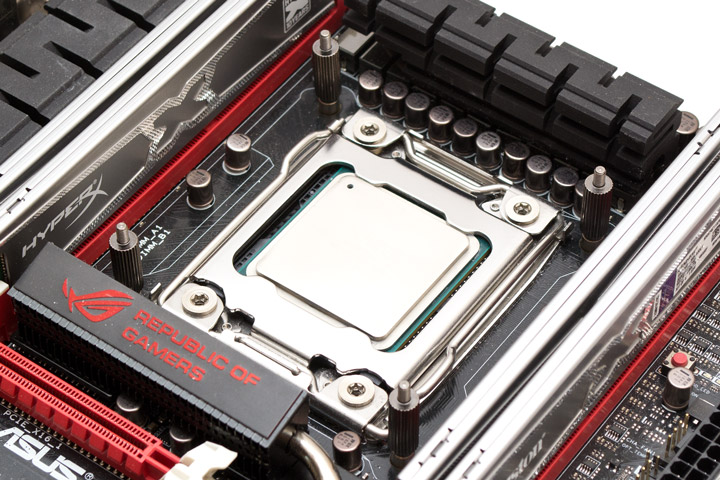

Монтаж Cooler Master MasterLiquid ML240P Mirage на Intel LGA2011 производится очень просто. Для начала нужно вкрутить подходящие металлические стойки в соответствующие отверстия в рамке разъема.

Cooler Master MasterLiquid ML240P Mirage

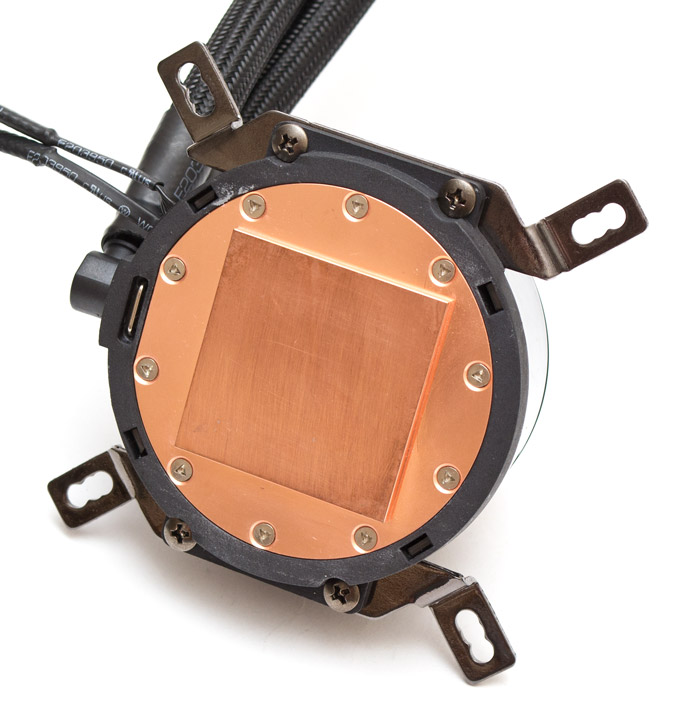

Затем нужно двумя маленькими винтами прикрутить крепежные лапы к водоблоку с каждой стороны.

Cooler Master MasterLiquid ML240P Mirage

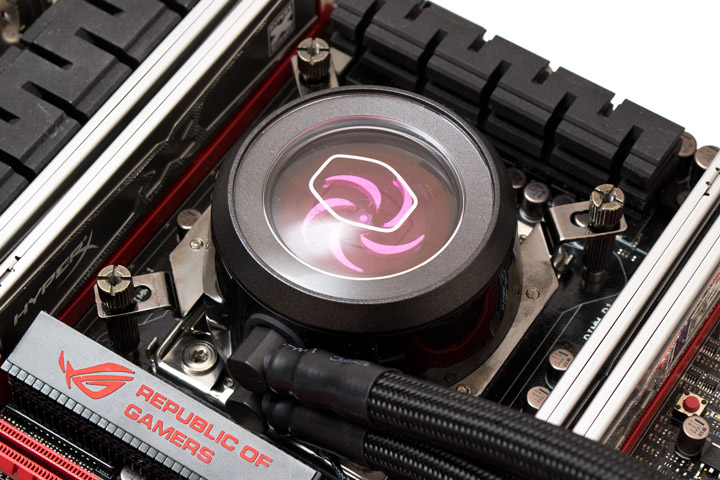

Далее остается нанести термоинтерфейс, поставить водоблок на место и прихватить его четырьмя крестовыми гайками с накатанной головкой. Никаких конфликтов с компонентами материнской платы нет.

Cooler Master MasterLiquid ML240P Mirage

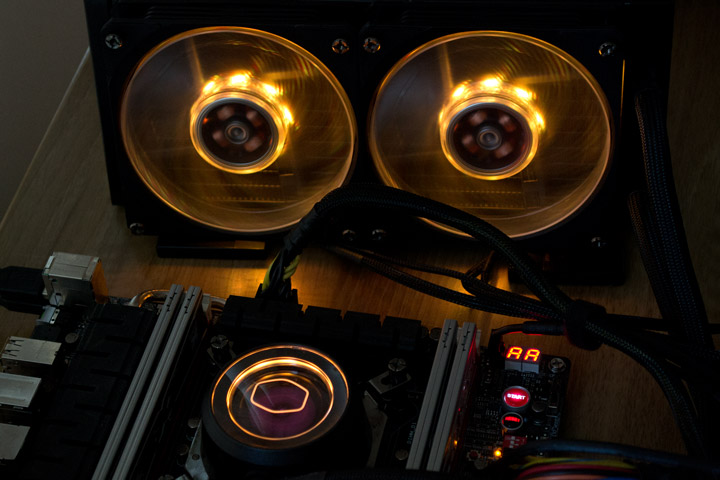

Светится все тоже очень красиво.

Cooler Master MasterLiquid ML240P Mirage

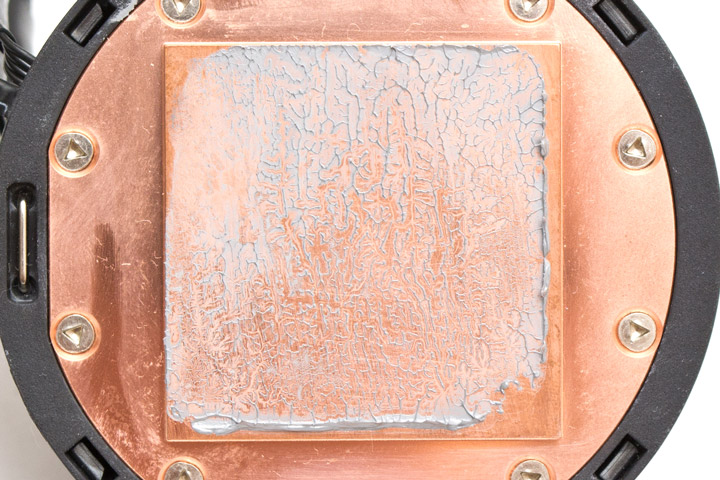

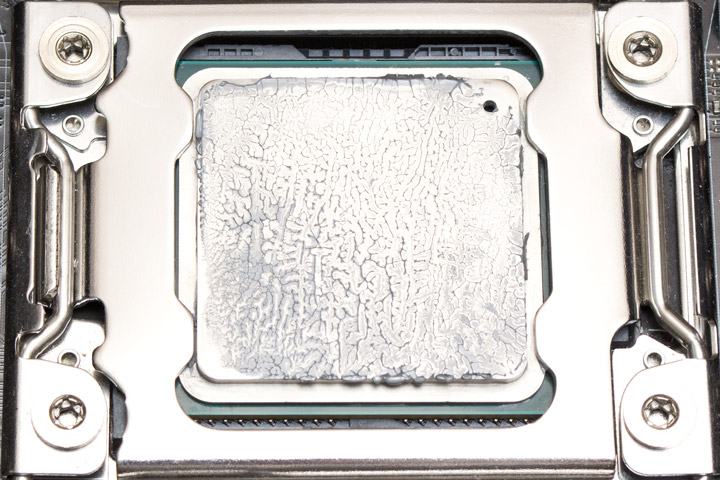

Отпечаток на подошве кулера и крышке процессора свидетельствует о хорошем их прижиме друг к другу.

Cooler Master MasterLiquid ML240P MirageCooler Master MasterLiquid ML240P Mirage

Программное обеспечение

Для тонкой настройки ARGB-хаба с официального сайта можно загрузить ПО CM MasterPlus версии 0.0.816. К сожалению, воспользоваться им полноценно мне не удалось, поскольку требовалась прошивка контроллера, которая никак не захотела устанавливаться на хаб. А без нее ПО зависало при каждой попытке сохранения изменений. Что же, придется ждать патч. А пока перейдем к тепловому тесту.

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения Cooler Master MasterLiquid ML240P Mirage мы сравнили с отличным трехсекционным СВО NZXT Kraken X72 (за неимением ничего другого под рукой) и одним из лучших воздушных кулеров — Noctua NH-U12A.

Техническая характеристика Cooler Master MasterLiquid ML240P Mirage NZXT Kraken X72 Noctua NH-U12A
Страница продукта coolermaster.com nzxt.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366
Intel LGA 2011/2011-v3/2066
AMD TR4/AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 115x/1366
Intel LGA 2011/2011-v3/2066
AMD TR4/AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 115x/1366
Intel LGA 2011/2011-v3/2066
AMD TR4/AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 277х120х27 394х120х27 125х58х158
Размеры вентилятора (ДхШхВ), мм 2 шт 120х120х26 3 шт 120х120х25 120х120х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны
Вес радиатора, г 826 793 760
Количество пластин радиатора, шт. 180 283 50
Толщина пластин, мм 0,2 0,2 0,5
Межреберное расстояние, мм 1,4 1,5 2
Расчетная площадь радиатора, см² ~5 616 ~8 422 ~ 7 250
Размер водоблока, (ДхШхВ), мм 85х80х44 80х80х53
Материал водоблока Пластмассовый корпус с медным основанием Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 8200 1600 ~ 2800 (+/– 300)
Пиковое энергопотребление помпы, Вт: 3,96 13,5
Модель вентилятора Cooler Master FA12025L12LPT NZXT Aer P120 (RF-AP120-FP) 2 x Noctua NF-A12x25 PWM
Скорость вращения вентилятора, об/мин 650 ~ 1900 с ШИМ 500 ~ 2000 (+/– 300) с ШИМ 450 ~ 2000 с ШИМ
Воздушный поток, м³/ч 100 31,06 ~ 124,22 102,1 (84,5 с L.N.A.)
Уровень шума вентилятора, дБ (А) 7 ~ 26 21 ~ 36 22,6 (18,8 с L.N.A.)
Статическое давление, мм воды 2,00 0,18 ~ 2,93 2,34 (1,65 с L.N.A.)
Количество и тип подшипника вентилятора Гидродинамический подшипник (Fluid dynamic bearing) SSO2 (Гидродинамический подшипник с магнитной стабилизацией)
Время наработки на отказ вентилятора, час 160 000 60 000 150 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,12 0,32 0,14
Пиковое энергопотребление вентилятора, Вт 1,44 3,84 1,68
Дополнительные особенности ARGB подсветка водоблока и вентиляторов, контроллер подсветки в комплекте, визуальный индикатор работы помпы, возможность дозаправки контура 8-ми секционная RGB подсветка водоблока и логотипа NZXT, ПО CAM для мониторинга параметров ПК, управления помпой, вентиляторами и подсветкой Два понижающих максимальные обороты переходника
Средняя стоимость, $ ~160 ~200 ~145

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Cooler Master MasterLiquid ML240P Mirage использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Cooler Master MasterLiquid ML240P Mirage

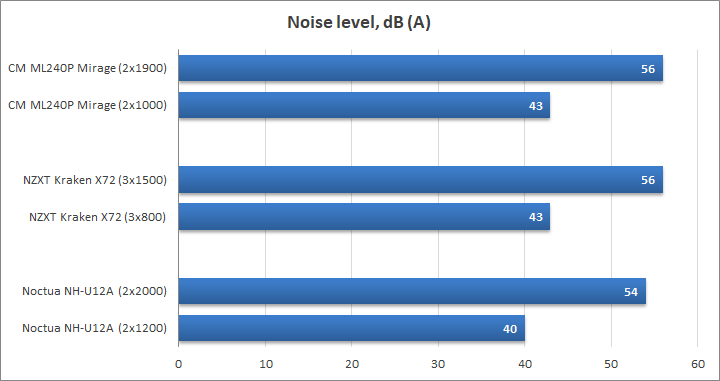

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Скорости NZXT Kraken X72 мы подбирали по уровню шума, исходя из максимальных возможностей MasterLiquid ML240P Mirage на полной скорости и на пониженных оборотах. Обороты Noctua NH-U12A были выставлены в бесшумный режим работы 40 дБ (А) и на полную скорость.

Cooler Master MasterLiquid ML240P Mirage

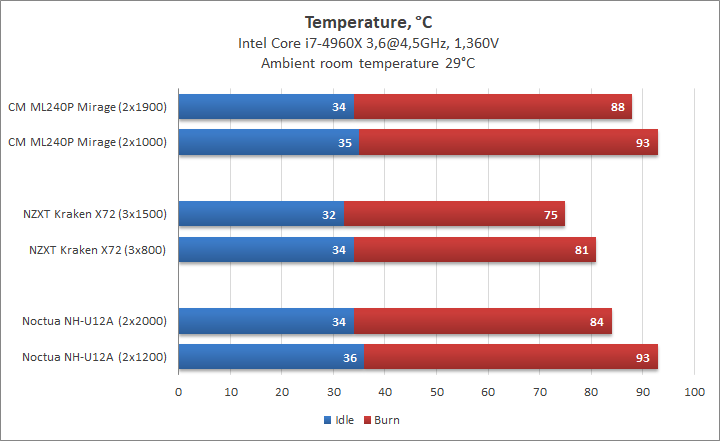

Посмотрим на график температур для каждого уровня шума. Полученные результаты показывают, что эффективность Cooler Master MasterLiquid ML240P Mirage чуть хуже, чем у топового воздушного кулера Noctua NH-U12A. В принципе, это ожидаемый результат для 240-мм модели СВО такого класса. Хотя разрыв по температурам с NZXT Kraken X72 вышел большим — около 12 градусов. Рискну предположить, что так получилось из-за недостаточно производительных вентиляторов.

Выводы

Оценивая ту или иную систему охлаждения на наших стендах, мы часто забываем, что для ее покупателей важна не только голая эффективность в пересчете на стоимость. Есть еще ряд дополнительных факторов, которые сложно поддаются логическому объяснению. Например, таких как престижность бренда, внешний вид, простота установки или даже такая неуловимая вещь как мода. Первые рыночные экземпляры AIO СВО заметно проигрывали по мощности, не говоря уже о соотношении стоимости на градус, хорошим воздушным кулерам. Но от этого их не покупали меньше, потому что иметь у себя в системе «водянку» было модно, а «воздух» — это пройденный этап. Сейчас есть мода на RGB-подсветку, и народ голосует за нее деньгами. Потому, как говорится, не судите производителей слишком строго.

Учитывая вышесказанное, Cooler Master MasterLiquid ML240P Mirage получилась системой охлаждения, которая находится «в струе» своего времени. Достаточно красивой и эффектной, хоть и не особо эффективной. Да, на стенде результаты выглядят неубедительно, но ведь в реальных сценариях использования никто и не будет так ее нагружать. Зато восторг от визуальных спецэффектов испытают. А для большинства процессоров ее мощности будет достаточно. Можно было бы покритиковать стоимость ML240P, но зайдите на любой агрегатор предложений по аналогичным СВО от конкурентов и убедитесь сами, что и здесь она занимает среднюю позицию.

Если смотреть более детально, то MasterLiquid ML240P Mirage стоит похвалить за очень тихую и производительную помпу. И в то же время, стоковые вентиляторы не полностью раскрывают ее потенциал. По моим ощущениям, для данного радиатора требуется чуть больше статического давления, чем они могут дать. Есть вопросы и по части подсветки — при подключении ее через комплектный ARGB-контроллер количество проводов в системе резко возрастает. А еще программное обеспечение требует доработки для более стабильной работы.

На кого рассчитана Cooler Master MasterLiquid ML240P Mirage? Скорее всего — на ценителей прекрасного. Кроме того, она вполне подойдет фанатам бренда Cooler Master и тем, у кого материнская плата не поддерживает ARGB-подсветку — к комплектному хабу можно подключить еще много чего светящегося, помимо самой СВО.
