Обзор процессорного кулера Cooler Master MasterAir G200P

Хотя пик популярности Mini-ITX систем давно прошел, новое дыхание в миниатюрные настольные компьютеры может вдохнуть появление процессоров с мощной встроенной графикой. На сегодня это направление активно разрабатывается AMD, и не исключено, что и Intel со временем оправится от шока и тоже начнет создавать нечто в таком роде.

Чтобы компьютер был по настоящему маленьким, ему требуется малолитражный корпус и кулер. И вот с последним все не так просто. Сделать охлаждение маленьким и производительным мешают законы физики. Но ведь в ноутбуках получается? Ну не совсем. Там и тепла требуется отводить существенно меньше и уровень шума в нагрузке частенько находится за гранью разумного. В общем, сверхкомпактные кулера — тема не популярная ни у покупателей, ни у производителей. И, как следствие, выбор в данной категории невелик. Наверное, в попытке как-то это исправить Cooler Master выпустила низкопрофильный кулер MasterAir G200P. С ним мы и познакомимся в данном обзоре.

Cooler Master MasterAir G200P

Упаковка и комплект поставки

Кулер упакован в симпатичную небольшую коробочку, окрашенную в фирменные черно-фиолетовые цвета компании. На внешней её стороне есть изображение продукта, технические характеристики приведены на обороте. Все детали внутри разложены в пластиковом лотке.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

В комплекте поставки есть минимально необходимый набор запчастей для монтажа кулера. Среди них:

  • инструкция по установке;
  • лист с информацией о гарантии;
  • контроллер подсветки;
  • шприц с термопастой;
  • гребешок переходника на четыре контакта подсветки «папа»–«мама»;
  • кабель питания контроллера на два контакта с выходом на сквозные разъемы «молекс»;
  • радиатор;
  • 92-мм вентилятор;
  • пластиковая усилительная пластина;
  • две металлические крепежные лапы для сокетов AMD AM4/AM3;
  • две металлические крепежные лапы для сокетов Intel LGA 115х;
  • четыре пластиковых фиксатора под разъемы AMD;
  • переходник с шестиугольной гайки под крестовую или плоскую отвертку;
  • четыре винтовые шпильки;
  • четыре маленьких винта;
  • две винтовые обоймы для крепления радиатора;
  • четыре шестиугольные гайки (стойки);
  • четыре пластиковых фиксатора под разъем Intel;
  • четыре длинных винта для вентилятора.
Cooler Master MasterAir G200P

Внешний вид

Cooler Master MasterAir G200P представляет собой плоский низкопрофильный радиатор квадратной формы. В его внешности без труда угадывается прототип Noctua NH-L9i, который мы уже однажды рассматривали в наших обзорах. Вес радиатора составляет 218 грамм.

Cooler Master MasterAir G200P

Тело радиатора состоит из 56 поперечно расположенных алюминиевых ребер, через которые проходит из центра в стороны две 6-мм медные никелированные тепловые трубки. В центральной части трубки припаяны к тепло-распределительной пластине. В верхней и нижней части есть два отверстия в ребрах, для крепления радиатора к сокету. По углам расположены винтовые отверстия для фиксации вентилятора. Суммарная площадь рассеивания тепла составляет 1971 см².

Cooler Master MasterAir G200P

Пластины расположены с зазором в 1,3 мм. Высота радиатора в профиль равняется 24 мм, а длина — 95 мм. Верхняя часть ребер загнута под углом в 90 градусов, чем образует пояс жесткости, повышающий общую прочность конструкции.

Cooler Master MasterAir G200P

С двух других сторон на радиатор надеты декоративные металлические пластины серого цвета с логотипом СМ. Они не только закрывают собой неприглядные концы и изгибы тепловых трубок, но и поддерживают крепления вентилятора. Ширина радиатора в этой проекции равна 92 мм.

Cooler Master MasterAir G200P

Весь кулер построен вокруг массивной медной центральной пластины, покрытой никелем, из которой на несколько миллиметров выступает квадратное основание. Серые боковые накладки держатся на винтах. В нижней части ребер с каждой стороны есть еще один пояс жесткости из загнутых пластинок.

Cooler Master MasterAir G200P

Подошва у кулера сплошная, размером 35х35 мм, со следами радиальной шлифовки. Отполирована достаточно ровно.

Cooler Master MasterAir G200P

Вентилятор имеет габариты 92х92х15,4 мм. Промаркирован как DF0921512RFLN и последние четыре буквы в нем однозначно намекают на использование нарезной втулки в качестве подшипника. Крыльчатка полупрозрачная, с девятью лопастями стандартной конфигурации. На основании статора расположены четыре диода RGB-подсветки. Диапазон скоростей вращения составляет от 800 до 2600 об/мин и управляется при помощи ШИМ. Условно бесшумным вентилятор можно считать до 1200 об/мин. Кабель питания на четыре контакта и кабель подсветки с разъемом +12VGRB имеют длину 200 мм и лишены оплетки.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Прикручивается вентилятор к радиатору при помощи четырех длинных винтов. Их шляпки полностью утапливаются в рамку и не влияют на общую высоту кулера.

Cooler Master MasterAir G200P

Общая высота кулера в сборе составляет 39,4 мм. По своим габаритам он чуть выше стандартной оперативной памяти и почти не выходит за пределы обычной посадочной площадки процессоров Intel.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Для управления подсветкой в комплекте предусмотрен контроллер со стандартным разъемом 12VGRB. К нему подключается переходник от вентилятора и подается питание через разъем «молекс» от БП. На пульте есть три кнопки, работающие циклически. Первая отвечает за смену яркости в пределах от 20 до 100%, возможности полностью выключить свечение нет. Вторая переключает последовательно цвета — белый, красный, зеленый, синий, желтый, голубой и фиолетовый. Третья меняет шесть цветовых эффектов, среди которых статичное свечение, моргание, дыхание и три варианта смены цветового спектра.

Cooler Master MasterAir G200P

Кабель питания на два контакта имеет длину 300 мм. Длина провода между двумя разъемами питания «мама» и «папа» равна 50 мм.

Cooler Master MasterAir G200P

Перейдем к установке и тестированию кулера.

Установка

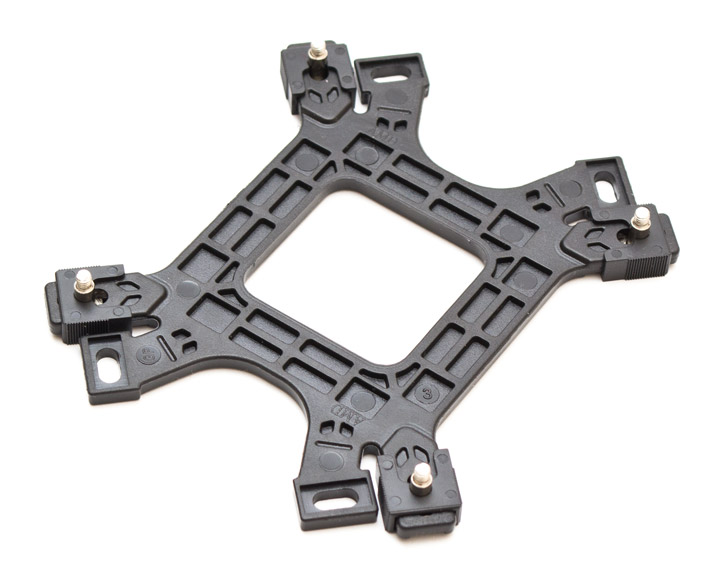

Для теста эффективности Cooler Master MasterAir G200P использовалась платформа Intel LGA1151 с процессором Intel Core i5-9600K. Процесс монтажа начинается со сборки усилительной пластины. В соответствующие отверстия вставляются винтовые шпильки и фиксируются пластиковыми зажимами в среднем положении.

Cooler Master MasterAir G200P

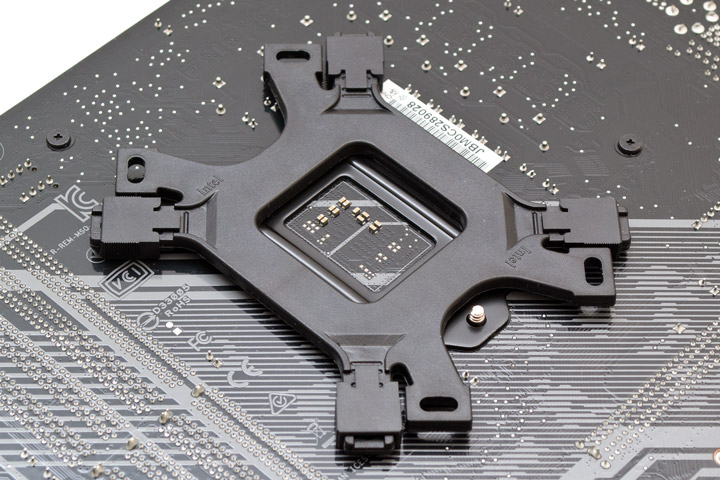

Потом усилительная пластина вставляется в монтажные отверстия материнской платы.

Cooler Master MasterAir G200P

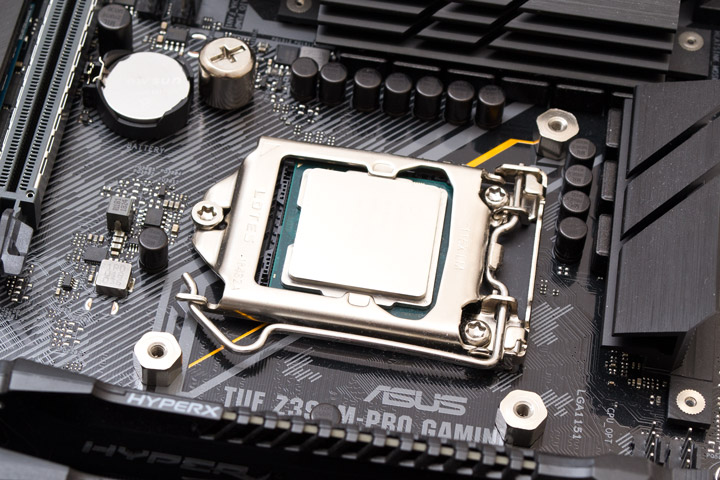

С лицевой стороны на шпильки навинчиваются шестиугольные гайки, выполняющие роль стоек. Для их затяжки можно использовать комплектный переходник. Конструкция специально имеет небольшой люфт по вертикали, потому не стоит пытаться затянуть гайки намертво. Все встанет на свое место после прикручивания радиатора.

Cooler Master MasterAir G200P

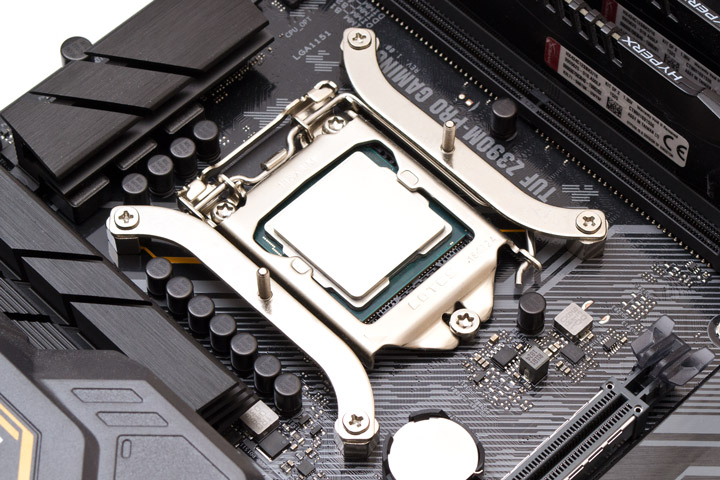

Далее к гайкам при помощи маленьких винтов прикручиваются крепежные лапы. Их можно ориентировать горизонтально или вертикально относительно материнской платы, в зависимости от того, как вы планируете направлять свой кулер.

Cooler Master MasterAir G200P

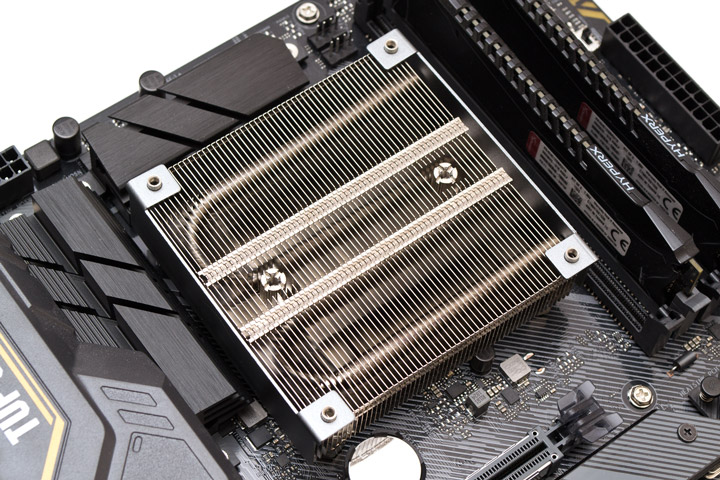

Наносим термопасту и с помощью винтовых обойм прикручиваем радиатор. Обоймы лучше проворачивать равномерно и поочередно по два-три оборота за раз. Заранее продумайте направление тепловых трубок относительно земли. Если материнская плата будет расположена горизонтально, то ориентация кулера роли не играет. Если вертикально, то концы тепловых трубок можно направлять как угодно, кроме как вниз.

Cooler Master MasterAir G200P

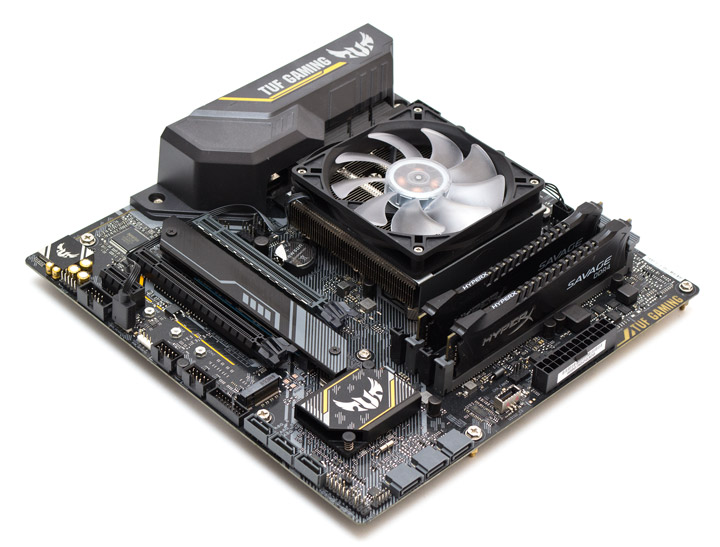

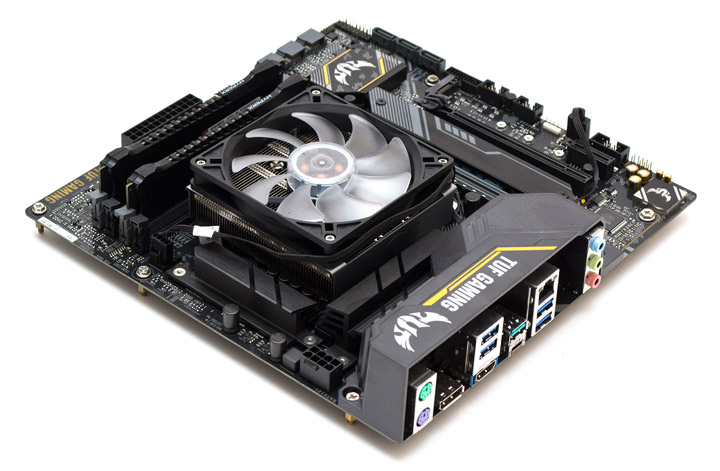

Установленный на материнскую плату кулер выглядит очень компактно и ничему не мешает.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Запас пространства до оперативной памяти большой.

Cooler Master MasterAir G200P

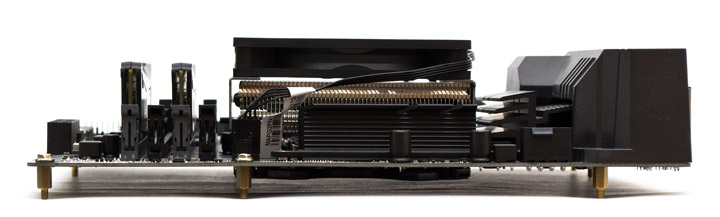

Со слотом PCI-E конфликта не будет даже в том случае, если процессорный разъем будет смещен в его сторону, как это иногда бывает на материнских платах формата Mini-ITX.

Cooler Master MasterAir G200P

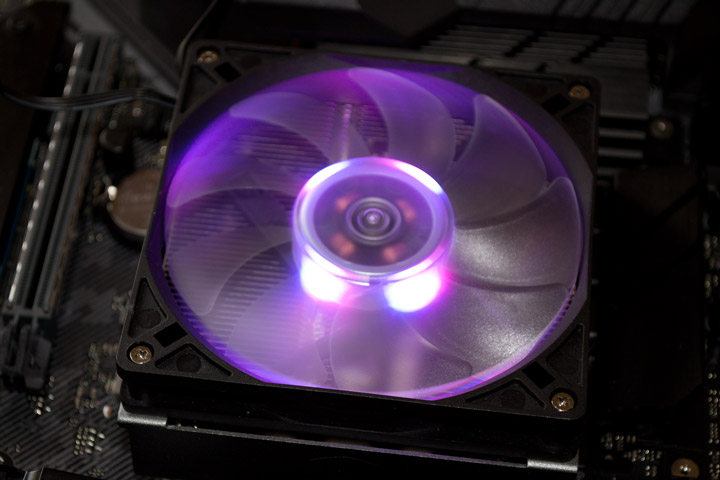

Подсветка кулера выглядит хорошо и определенно сможет украсить компактную систему.

Cooler Master MasterAir G200P

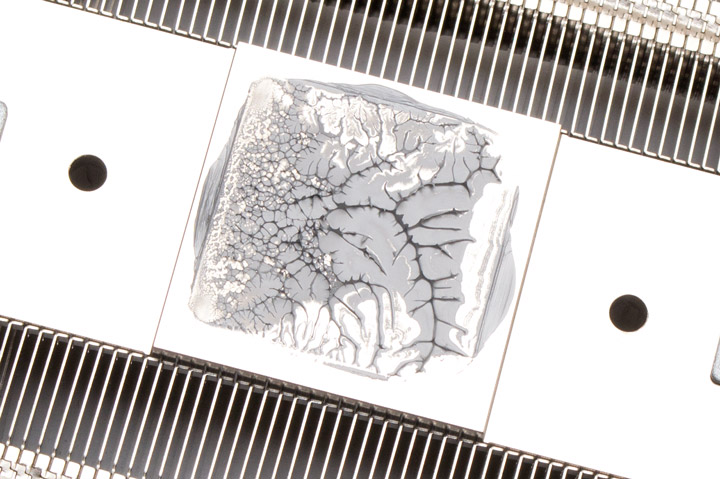

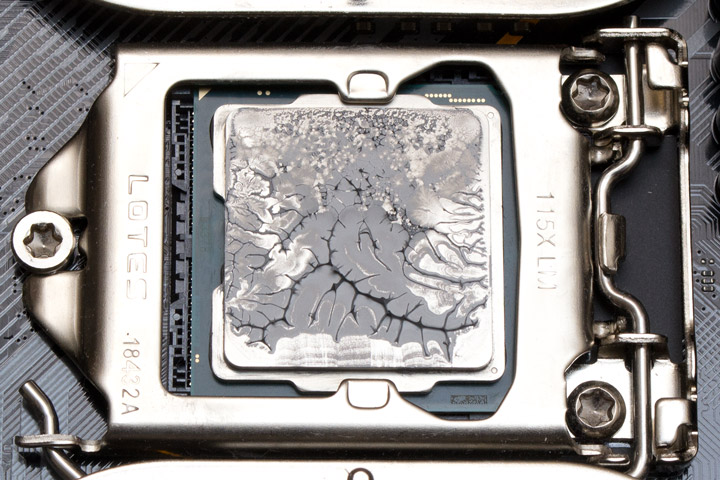

К качеству прижима вопросов нет. Слегка задраны два уголка на основании, но на общую эффективность это влиять не должно.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Технические характеристики

Эффективность отвода тепла кулером Cooler Master MasterAir G200P сравнивалась за неимением ничего другого с низкопрофильным стоковым кулером Intel, оснащенным медным сердечником, высотой в 45 мм.

Техническая характеристика Cooler Master MasterAir G200P Intel CPU Cooler (E97378-001)
Страница продукта coolermaster.com
Совместимость с процессорными разъемами Intel LGA 115x, AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1 Intel LGA 115x
Размеры радиатора (ДхШхВ), мм 95х92х24 87x87x19
Размеры вентилятора (ДхШхВ), мм 92х92х15,4 92х92х25
Материал радиатора и конструкция Конструкция из алюминиевых ребер, нанизанных на 2 медные тепловые трубки диаметром 6 мм, расположенных С-образно. Радиатор имеет сплошное медное основание, трубки и подошва никелированы. Конструкция из сдвоенных радиальных алюминиевых пластин, распределенных веерообразно. В основании кулера находится круглый медный сердечник.
Вес радиатора, г 218 142
Количество пластин радиатора, шт. 56 52
Толщина пластин, мм 0,3 0,5—1,4
Межреберное расстояние, мм 1,3 1—2,5
Расчетная площадь радиатора, см2 ~1 971 ~600
Модель вентилятора 1 x Cooler Master DF0921512RFLN 1 х Foxconn 01RY300-HAD
Скорость вращения вентилятора, об/мин 800 ~ 2600 с ШИМ (+/– 10%) 1000 ~ 2000 с ШИМ
Воздушный поток, м3/ч 60,32
Уровень шума вентилятора, дБ (А) 6 ~ 28 22
Статическое давление, мм воды 2,4
Количество и тип подшипника вентилятора Rifle bearing (Нарезная втулка скольжения) Гидравлический (Hydraumatic)
Время наработки на отказ вентилятора, час 40 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,12 0,2
Пиковое энергопотребление вентилятора, Вт 1,44 2,4
Дополнительные особенности RGB подсветка вентилятора, контроллер подсветки
Средняя стоимость, $ ~55 ~6

Тестовый стенд

Для тестирования эффективности кулера Cooler Master MasterAir G200P использовался стенд на базе платформы Intel LGA 1151 в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@3,7 ГГц, 1,100 В; 3,7@4,0 ГГц, 1,150 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Cooler Master MasterAir G200P

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В первом же тесте стало понятно, почему Intel не комплектует шестиядерный Core i5-9600K штатным кулером. Несчастная стоковая система охлаждения едва смогла отвести 86 Вт тепла от этого процессора при 2000 об/мин и 49 дБ (А) шума. MasterAir G200P при таком тепловом пакете смог без проблем пройти тест в условно бесшумном режиме 40 дБ (А) и 1200 об/мин и на максимальных 2500 об/мин при 58 дБ (А) шума. Затем процессор был слегка разогнан до 4 ГГц с незначительным ростом напряжения и тепловыделения до 106 Вт. Здесь уже был достигнут предел возможностей MasterAir G200P. Пройти тест он смог лишь при 1600 об/мин и 47 дБ (А). Кроме того, мы опробовали промежуточный вариант скорости в 2000 об/мин и получили шум в 52 дБ (А).

Посмотрим на график температур для каждого уровня шума.

Cooler Master MasterAir G200P

Cooler Master MasterAir G200P

Поскольку Intel не комплектует свои процессоры кулерами с тепловыми трубками, Cooler Master MasterAir G200P всегда будет заметно лучше, чем любое из стоковых решений под этот разъем. Чего нельзя сказать про AMD, где некоторые стоковые кулера с трубками смогут потягаться с героем данного обзора. Однако, они явно проиграют ему по части компактности. Если от компьютера требуется относительная тишина, данный кулер не стоит ставить на процессоры с TDP выше 80 Вт. Максимум, в идеальных условиях, он сможет вытянуть 100 Вт, но в нагрузке будет откровенно громко. Да и корпуса маленького объема (для которых данная модель и предназначена) будут накладывать свои ограничения, ухудшая вентиляцию и температурные условия работы для кулера.

Выводы

Cooler Master MasterAir G200P это весьма симпатичный компактный кулер с хорошим качеством сборки и неплохой эффективностью. Он довольно прост по части установки, имеет бесшумный режим работы и обладает красивой подсветкой. Критических недостатков в конструкции G200P обнаружено не было.

Сферой применения MasterAir G200P являются миниатюрные компьютерные системы. Максимум мощности кулера хватит для отвода 100 Вт тепла, но наиболее целесообразно ставить его на процессоры с реальным тепловыделением не более 80 Вт, для поддержания разумного баланса шума и температуры. В случае, если корпус позволяет установить кулер большего размера, использовать G200P не имеет смысла, ведь за его цену можно подобрать значительно более производительные модели.

MasterAir G200P — это очень нишевый продукт и единственными его прямыми аналогами есть серия из четырех кулеров Noctua NH-L9i и Noctua NH-L9a-АМ4 в обычных и chromax.black версиях. Выгодное отличие от них у G200P состоит в универсальности (он подходит и под Intel, и под AMD), наличии усилительной пластины (NH-L9i её не имеет) и подсветки. Однако у вентилятора менее выносливый подшипник, да и по стоимости между ними нет большой разницы.
