Обзор процессорного кулера Cooler Master MasterAir G200P

Установка

Для теста эффективности Cooler Master MasterAir G200P использовалась платформа Intel LGA1151 с процессором Intel Core i5-9600K. Процесс монтажа начинается со сборки усилительной пластины. В соответствующие отверстия вставляются винтовые шпильки и фиксируются пластиковыми зажимами в среднем положении.

Cooler Master MasterAir G200P

Потом усилительная пластина вставляется в монтажные отверстия материнской платы.

Cooler Master MasterAir G200P

С лицевой стороны на шпильки навинчиваются шестиугольные гайки, выполняющие роль стоек. Для их затяжки можно использовать комплектный переходник. Конструкция специально имеет небольшой люфт по вертикали, потому не стоит пытаться затянуть гайки намертво. Все встанет на свое место после прикручивания радиатора.

Cooler Master MasterAir G200P

Далее к гайкам при помощи маленьких винтов прикручиваются крепежные лапы. Их можно ориентировать горизонтально или вертикально относительно материнской платы, в зависимости от того, как вы планируете направлять свой кулер.

Cooler Master MasterAir G200P

Наносим термопасту и с помощью винтовых обойм прикручиваем радиатор. Обоймы лучше проворачивать равномерно и поочередно по два-три оборота за раз. Заранее продумайте направление тепловых трубок относительно земли. Если материнская плата будет расположена горизонтально, то ориентация кулера роли не играет. Если вертикально, то концы тепловых трубок можно направлять как угодно, кроме как вниз.

Cooler Master MasterAir G200P

Установленный на материнскую плату кулер выглядит очень компактно и ничему не мешает.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Запас пространства до оперативной памяти большой.

Cooler Master MasterAir G200P

Со слотом PCI-E конфликта не будет даже в том случае, если процессорный разъем будет смещен в его сторону, как это иногда бывает на материнских платах формата Mini-ITX.

Cooler Master MasterAir G200P

Подсветка кулера выглядит хорошо и определенно сможет украсить компактную систему.

Cooler Master MasterAir G200P

К качеству прижима вопросов нет. Слегка задраны два уголка на основании, но на общую эффективность это влиять не должно.

Cooler Master MasterAir G200PCooler Master MasterAir G200P

Технические характеристики

Эффективность отвода тепла кулером Cooler Master MasterAir G200P сравнивалась за неимением ничего другого с низкопрофильным стоковым кулером Intel, оснащенным медным сердечником, высотой в 45 мм.

Техническая характеристика Cooler Master MasterAir G200P Intel CPU Cooler (E97378-001)
Страница продукта coolermaster.com
Совместимость с процессорными разъемами Intel LGA 115x, AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1 Intel LGA 115x
Размеры радиатора (ДхШхВ), мм 95х92х24 87x87x19
Размеры вентилятора (ДхШхВ), мм 92х92х15,4 92х92х25
Материал радиатора и конструкция Конструкция из алюминиевых ребер, нанизанных на 2 медные тепловые трубки диаметром 6 мм, расположенных С-образно. Радиатор имеет сплошное медное основание, трубки и подошва никелированы. Конструкция из сдвоенных радиальных алюминиевых пластин, распределенных веерообразно. В основании кулера находится круглый медный сердечник.
Вес радиатора, г 218 142
Количество пластин радиатора, шт. 56 52
Толщина пластин, мм 0,3 0,5—1,4
Межреберное расстояние, мм 1,3 1—2,5
Расчетная площадь радиатора, см2 ~1 971 ~600
Модель вентилятора 1 x Cooler Master DF0921512RFLN 1 х Foxconn 01RY300-HAD
Скорость вращения вентилятора, об/мин 800 ~ 2600 с ШИМ (+/– 10%) 1000 ~ 2000 с ШИМ
Воздушный поток, м3/ч 60,32
Уровень шума вентилятора, дБ (А) 6 ~ 28 22
Статическое давление, мм воды 2,4
Количество и тип подшипника вентилятора Rifle bearing (Нарезная втулка скольжения) Гидравлический (Hydraumatic)
Время наработки на отказ вентилятора, час 40 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,12 0,2
Пиковое энергопотребление вентилятора, Вт 1,44 2,4
Дополнительные особенности RGB подсветка вентилятора, контроллер подсветки
Средняя стоимость, $ ~55 ~6

Тестовый стенд

Для тестирования эффективности кулера Cooler Master MasterAir G200P использовался стенд на базе платформы Intel LGA 1151 в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@3,7 ГГц, 1,100 В; 3,7@4,0 ГГц, 1,150 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Cooler Master MasterAir G200P

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. В первом же тесте стало понятно, почему Intel не комплектует шестиядерный Core i5-9600K штатным кулером. Несчастная стоковая система охлаждения едва смогла отвести 86 Вт тепла от этого процессора при 2000 об/мин и 49 дБ (А) шума. MasterAir G200P при таком тепловом пакете смог без проблем пройти тест в условно бесшумном режиме 40 дБ (А) и 1200 об/мин и на максимальных 2500 об/мин при 58 дБ (А) шума. Затем процессор был слегка разогнан до 4 ГГц с незначительным ростом напряжения и тепловыделения до 106 Вт. Здесь уже был достигнут предел возможностей MasterAir G200P. Пройти тест он смог лишь при 1600 об/мин и 47 дБ (А). Кроме того, мы опробовали промежуточный вариант скорости в 2000 об/мин и получили шум в 52 дБ (А).

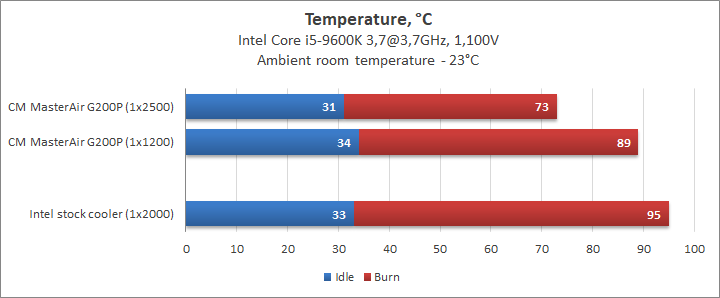

Посмотрим на график температур для каждого уровня шума.

Cooler Master MasterAir G200P

Cooler Master MasterAir G200P

Поскольку Intel не комплектует свои процессоры кулерами с тепловыми трубками, Cooler Master MasterAir G200P всегда будет заметно лучше, чем любое из стоковых решений под этот разъем. Чего нельзя сказать про AMD, где некоторые стоковые кулера с трубками смогут потягаться с героем данного обзора. Однако, они явно проиграют ему по части компактности. Если от компьютера требуется относительная тишина, данный кулер не стоит ставить на процессоры с TDP выше 80 Вт. Максимум, в идеальных условиях, он сможет вытянуть 100 Вт, но в нагрузке будет откровенно громко. Да и корпуса маленького объема (для которых данная модель и предназначена) будут накладывать свои ограничения, ухудшая вентиляцию и температурные условия работы для кулера.

Выводы

Cooler Master MasterAir G200P это весьма симпатичный компактный кулер с хорошим качеством сборки и неплохой эффективностью. Он довольно прост по части установки, имеет бесшумный режим работы и обладает красивой подсветкой. Критических недостатков в конструкции G200P обнаружено не было.

Сферой применения MasterAir G200P являются миниатюрные компьютерные системы. Максимум мощности кулера хватит для отвода 100 Вт тепла, но наиболее целесообразно ставить его на процессоры с реальным тепловыделением не более 80 Вт, для поддержания разумного баланса шума и температуры. В случае, если корпус позволяет установить кулер большего размера, использовать G200P не имеет смысла, ведь за его цену можно подобрать значительно более производительные модели.

MasterAir G200P — это очень нишевый продукт и единственными его прямыми аналогами есть серия из четырех кулеров Noctua NH-L9i и Noctua NH-L9a-АМ4 в обычных и chromax.black версиях. Выгодное отличие от них у G200P состоит в универсальности (он подходит и под Intel, и под AMD), наличии усилительной пластины (NH-L9i её не имеет) и подсветки. Однако у вентилятора менее выносливый подшипник, да и по стоимости между ними нет большой разницы.
