Обзор и сравнение процессорных кулеров Cooler Master Hyper 412S и Hyper 212Х

Постоянное уменьшение размеров процессорного кристалла поставило перед производителями систем охлаждения нелегкую задачу. Если раньше улучшить отвод тепла можно было путем наращивания количества тепловых трубок и увеличения площади рассеивания ребер радиатора, то сейчас это приводит лишь к значительному удорожанию кулера, не соответствующему повышению уровня его эффективности. Потребовался качественно новый подход к решению проблемы ускоренного снятия тепла с крышки процессора. Наиболее дешевым и перспективным методом оказалась технология «прямого контакта» тепловых трубок, до этого успешно примененная в ноутбуках и видеоадаптерах. Устранение лишних звеньев в цепи теплопередачи обещало заметное снижение температур с минимальными затратами на производство. Но техническая реализация на практике оказалась далекой от идеала. Подошва таких изделий отличалась кривизной, трубки были разведены слишком далеко и часто просто бездействовали. Решение предложила компания Cooler Master, которая хоть и не является пионером в области применения технологии прямого контакта, но успешно запатентовала весьма интересную его вариацию, названную CDC (Continuous Direct Contact) или «непрерывный прямой контакт». Суть заключается в том, что тепловые трубки, уложенные плотно друг к другу образуют сплошную контактную поверхность. Впервые технология была опробована на модели среднего класса — CM Hyper 212 Evo. Потом на его базе появилась 412 серия. Двух новейших представителей этих линеек мы и рассмотрим в данном обзоре. Cooler Master Hyper 412S (слева) и Cooler Master Hyper 212Х (справа).

Cooler Master Hyper 412S и Hyper 212Х


Технические характеристики

Техническая характеристика Cooler Master Hyper 412S Cooler Master Hyper 212Х
Совместимость с процессорными разъемами LGA 775/1150/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1150/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), вентилятора, мм 128x160x70, 120x120x25 116x158x51, 120x120x25
Масса без упаковки, г 609 598
Материал радиатора и конструкция Вертикальная конструкция из алюминиевых пластин, нанизанных на 4 медные никелированные теплотрубки диаметром 6мм, расположенные U-образно. Тепловые трубки уложены в основании без зазоров и имеют прямой контакт с крышкой процессора Вертикальная конструкция из алюминиевых пластин, нанизанных на 4 медные теплотрубки диаметром 6мм, расположенные U-образно. Тепловые трубки уложены в основании без зазоров и имеют прямой контакт с крышкой процессора
Вес радиатора, г 507 492
Количество пластин радиатора, шт. 40 57
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2,0 1,5
Расчетная площадь радиатора, см2 ~6960 ~6555
Модель вентилятора Cooler Master A12025-13CB-3BN-F1 Cooler Master A12025-20CB-4BP-F1
Скорость вращения вентилятора, об/мин 900 / 1300 600-2000
Воздушный поток, м3 61,8 / 89,4 42,3 – 152
Уровень шума, дБА 16,1 / 22,5 9-36
Статическое давление, мм воды 0,55 / 1,14 0,3 – 2,09
Количество и тип подшипника вентилятора Улучшенная втулка Подшипник 4-го поколения
Время наработки на отказ вентилятора, час 40 000 160 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора 0,16 0,37
Пиковое энергопотребление вентилятора, Вт 1,92 4,44
Дополнительные особенности Понижающий обороты переходник
Средняя стоимость, $ ~50 ~45


Упаковка и комплект поставки

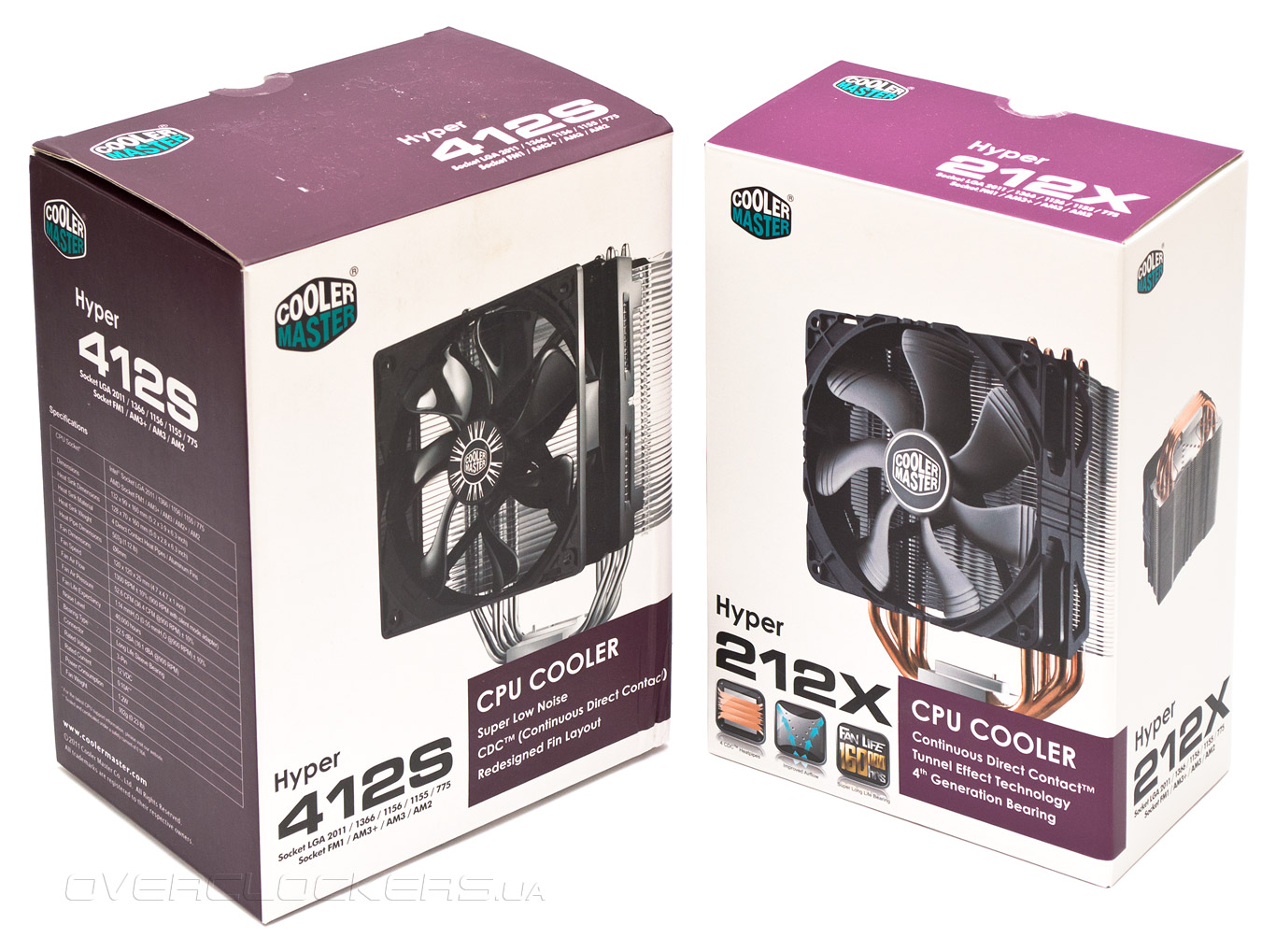

Оба кулера упакованы в красивые и информативные коробки, в расцветке которых преобладают традиционные корпоративные оттенки компании Cooler Master — фиолетовый и белый.

Cooler Master Hyper 412S и Hyper 212Х

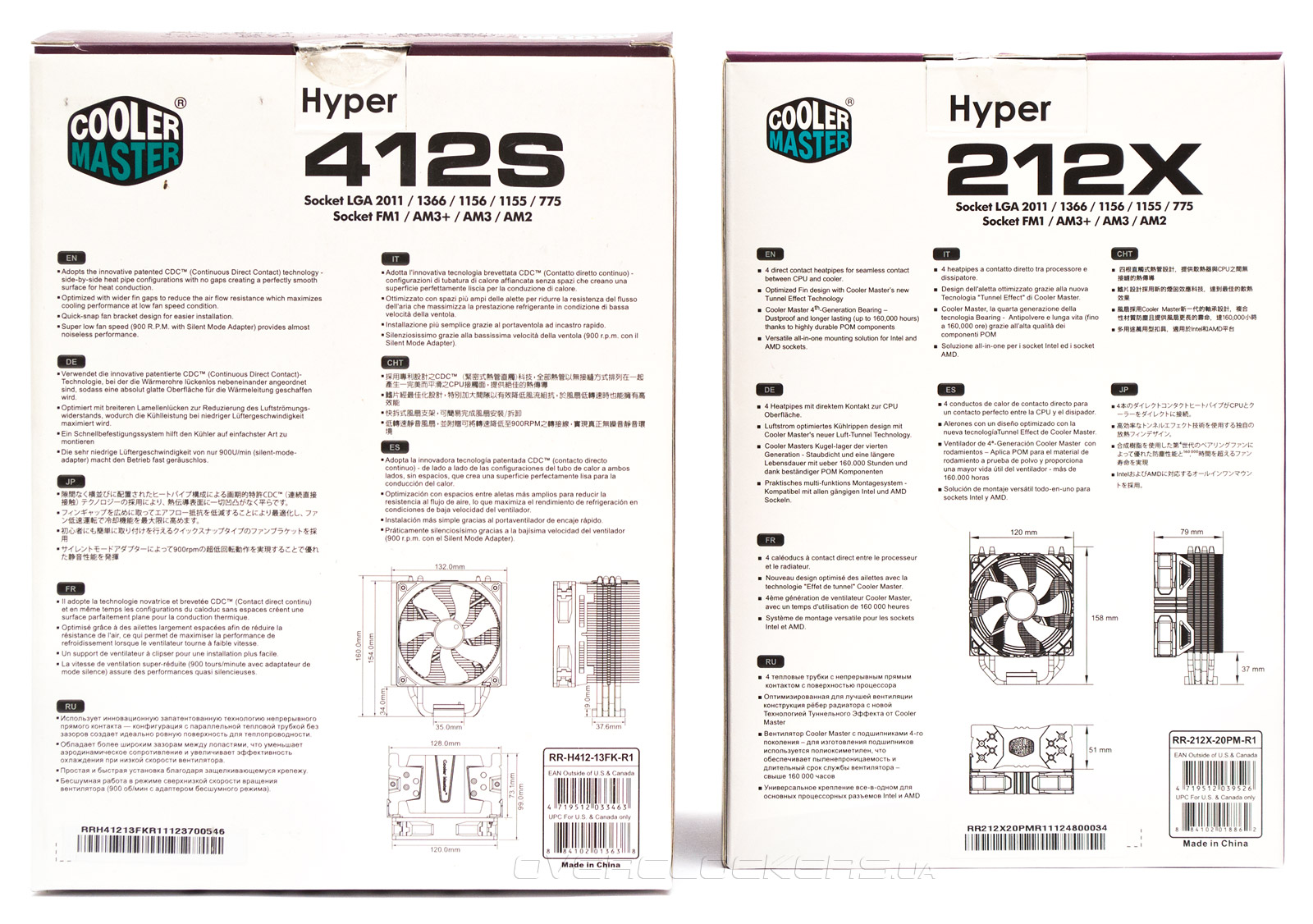

Сзади на упаковках есть графическое изображение кулеров с указанием их габаритов.

Cooler Master Hyper 412S и Hyper 212Х

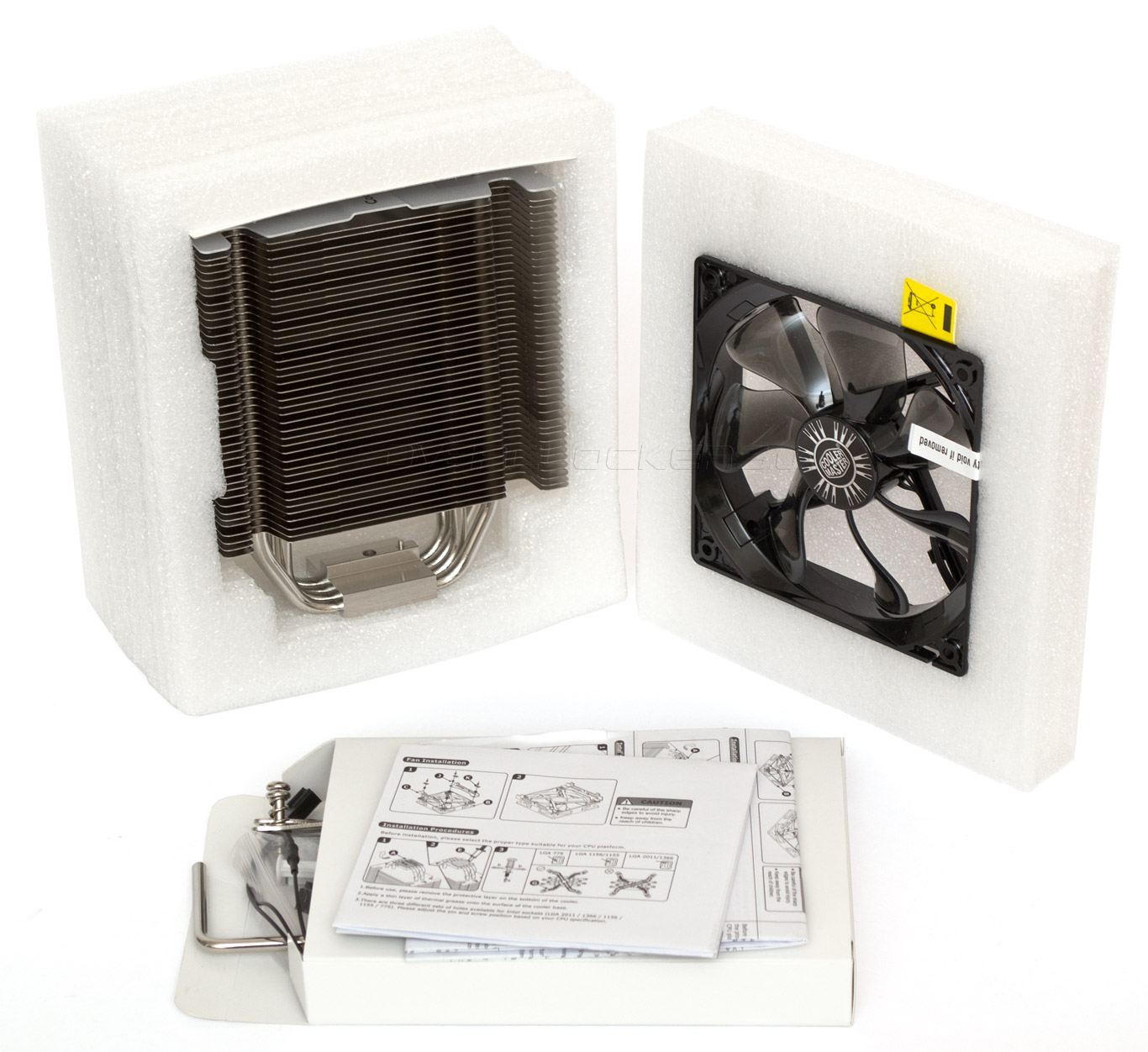

Радиатор Cooler Master Hyper 412S и вентилятор надежно защищены от повреждений при транспортировке обоймами из вспененного полиуретана. Комплект аксессуаров и инструкция находятся в белой коробочке.

Cooler Master Hyper 412S

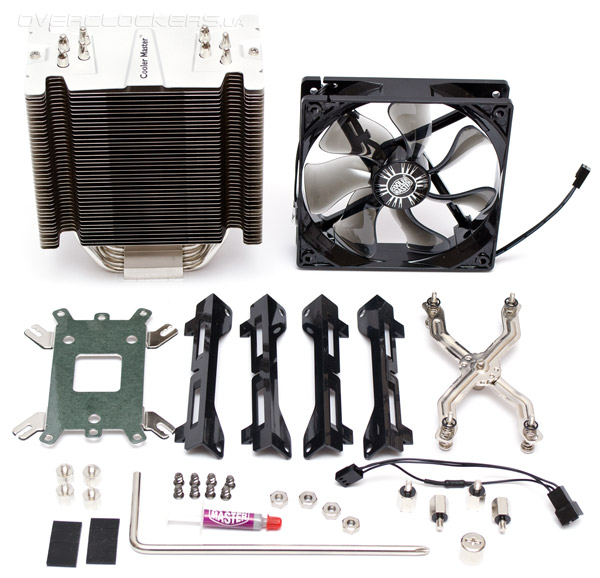

В комплект поставки также входят:
  • универсальная усилительная пластина;
  • Х-образная крепежная скоба для кулера;
  • четыре ножки для сокета LGA 2011;
  • четыре универсальные стойки для сокетов Intel и AMD;
  • четыре гайки;
  • две пары рамок для крепления вентиляторов;
  • восемь резиновых клейких демпферов под вентиляторы;
  • восемь саморезов для крепления вентиляторов;
  • понижающий трехконтакный переходник;
  • термопаста;
  • отвертка;
  • переходник с крестовой отвертки на шестигранник.
Cooler Master Hyper 412S

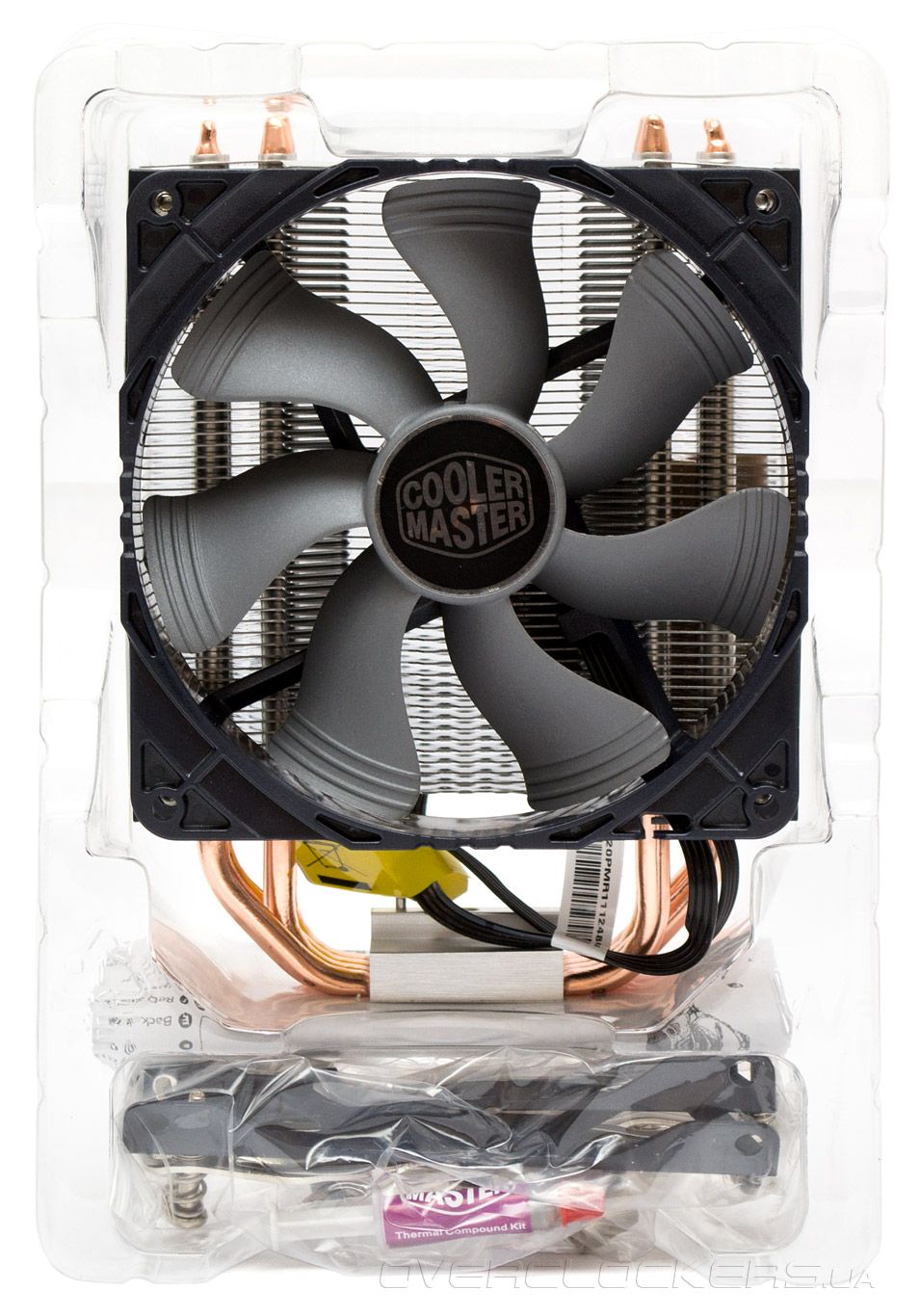

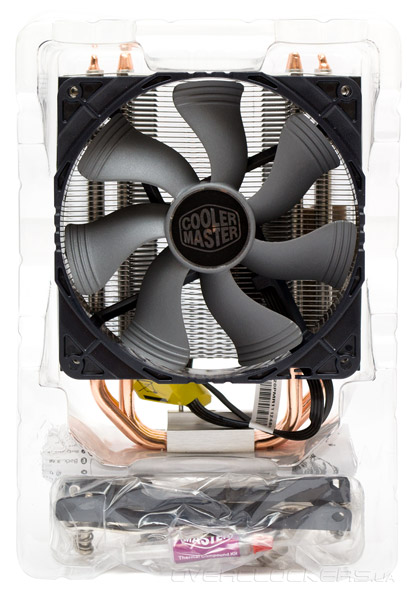

Cooler Master Hyper 212Х упакован гораздо экономнее — в обычную пластиковую форму. Аксессуары сложены в нижней части коробки, под кулером. Детально описывать комплект поставки мы не будем, поскольку он идентичен таковому у CM Hyper 412S, за исключением отсутствия отвертки и понижающего переходника.

Cooler Master Hyper 212Х


Внешний вид

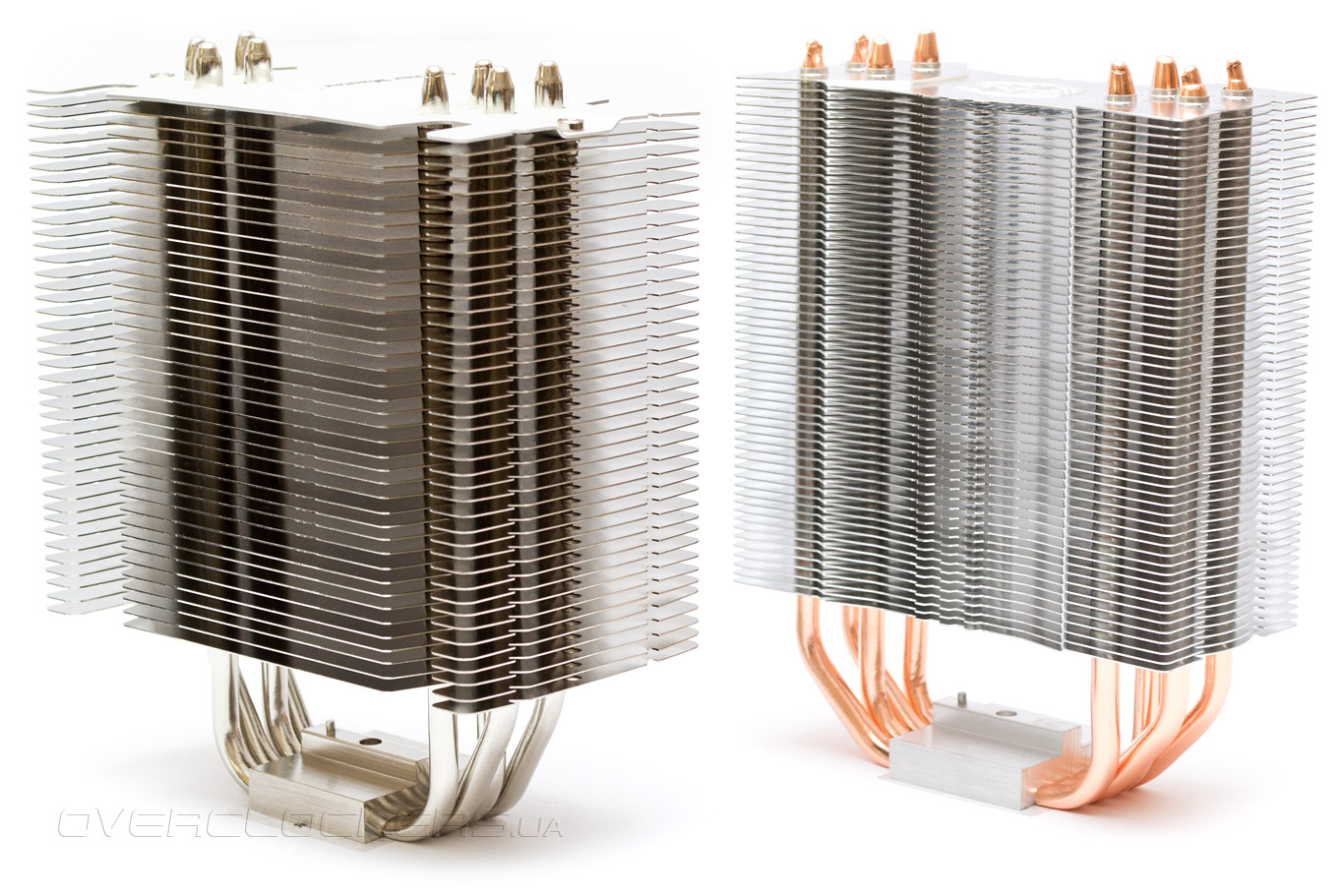

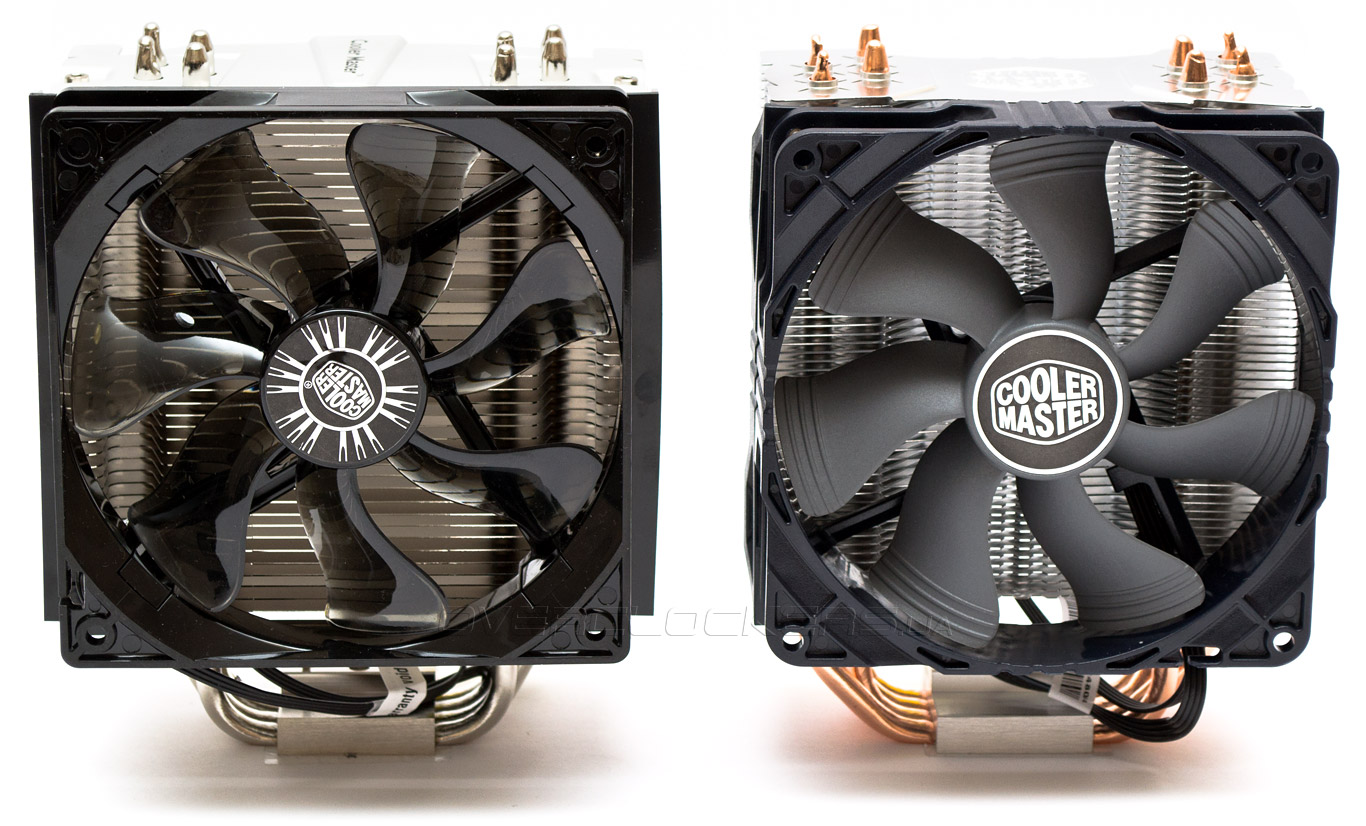

На первый взгляд, радиаторы СМ Hyper 412S и СМ Hyper 212Х выглядят очень схожими. Но присмотревшись внимательнее можно обнаружить ряд отличий.

Cooler Master Hyper 412S и Hyper 212Х

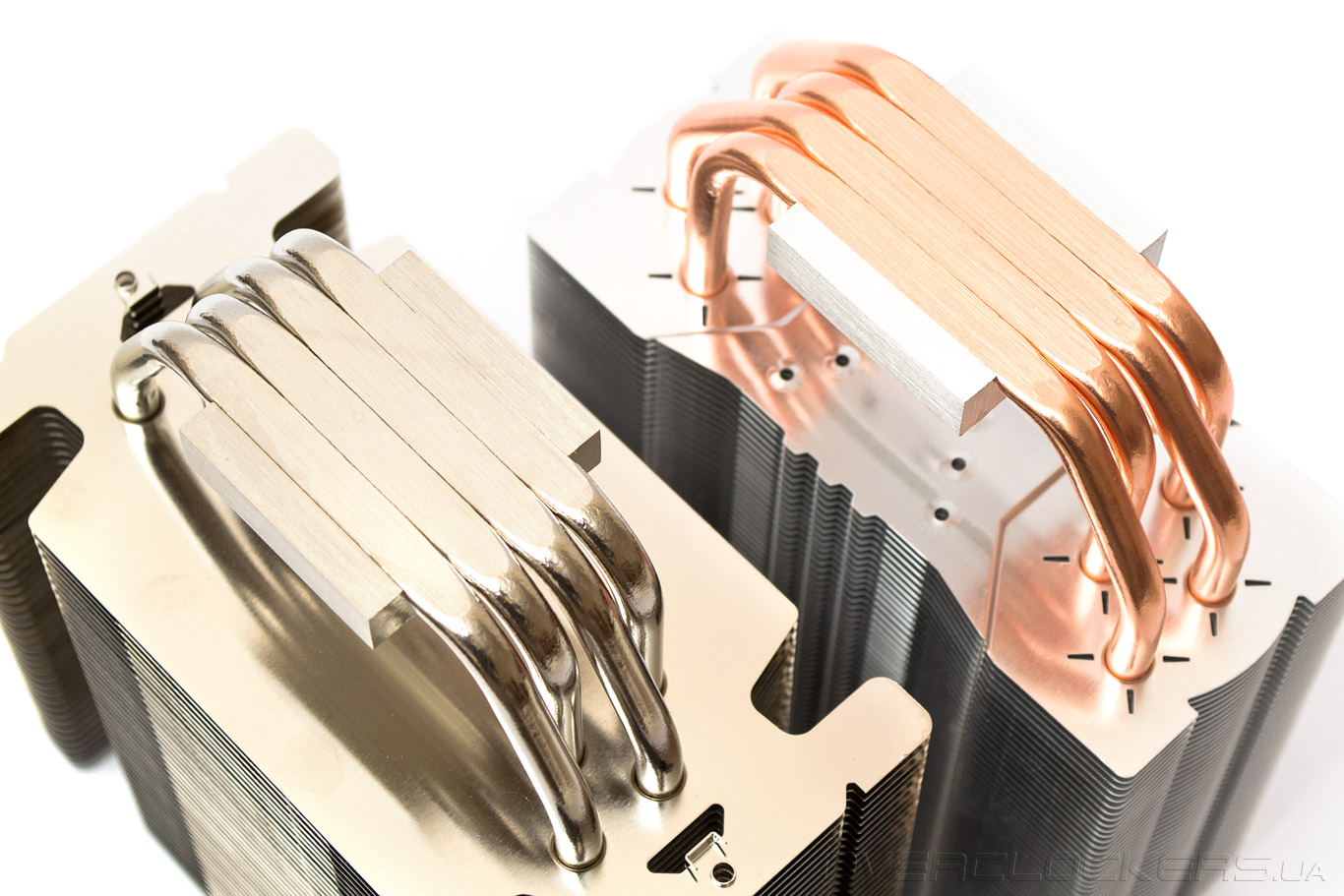

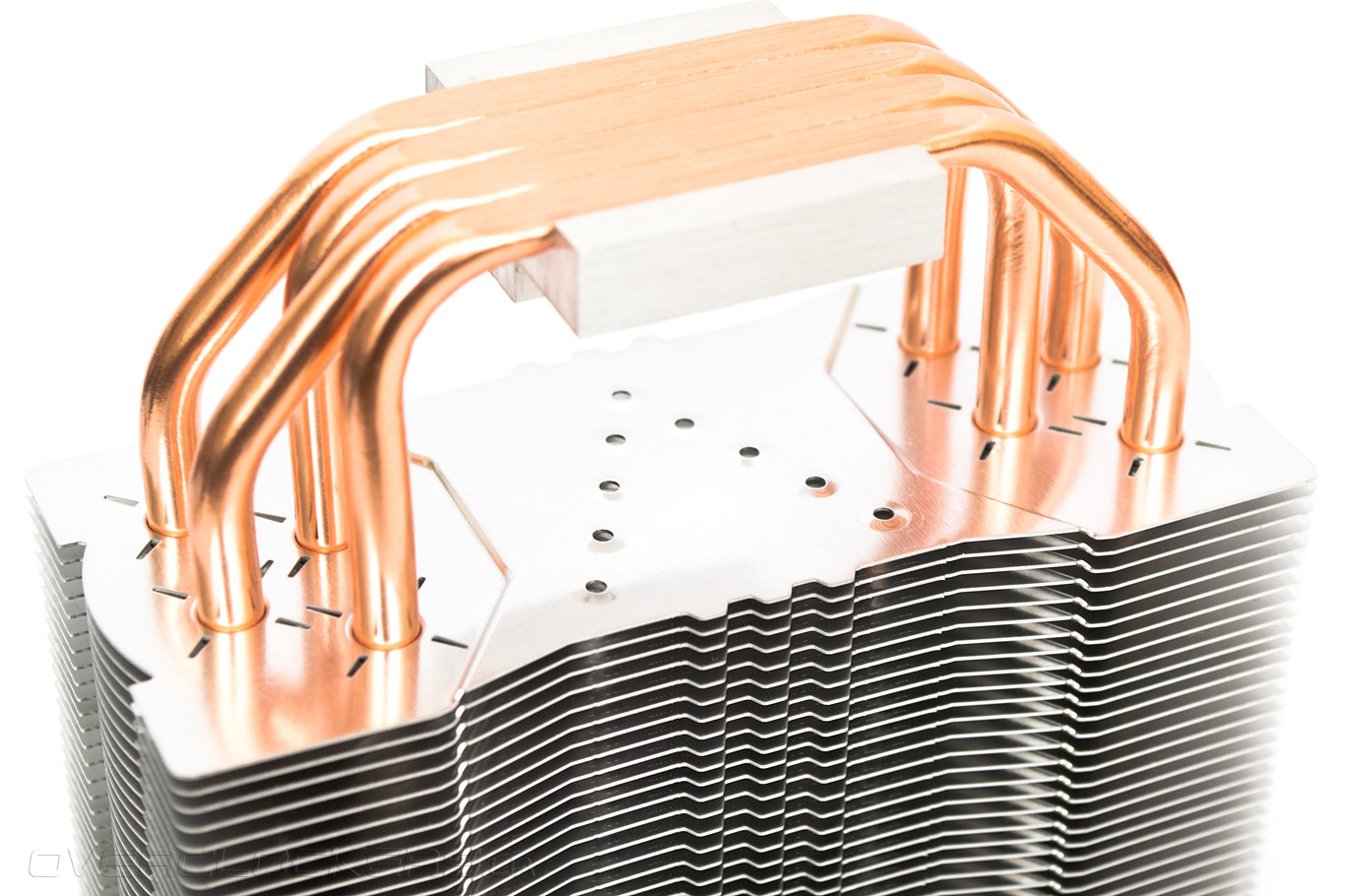

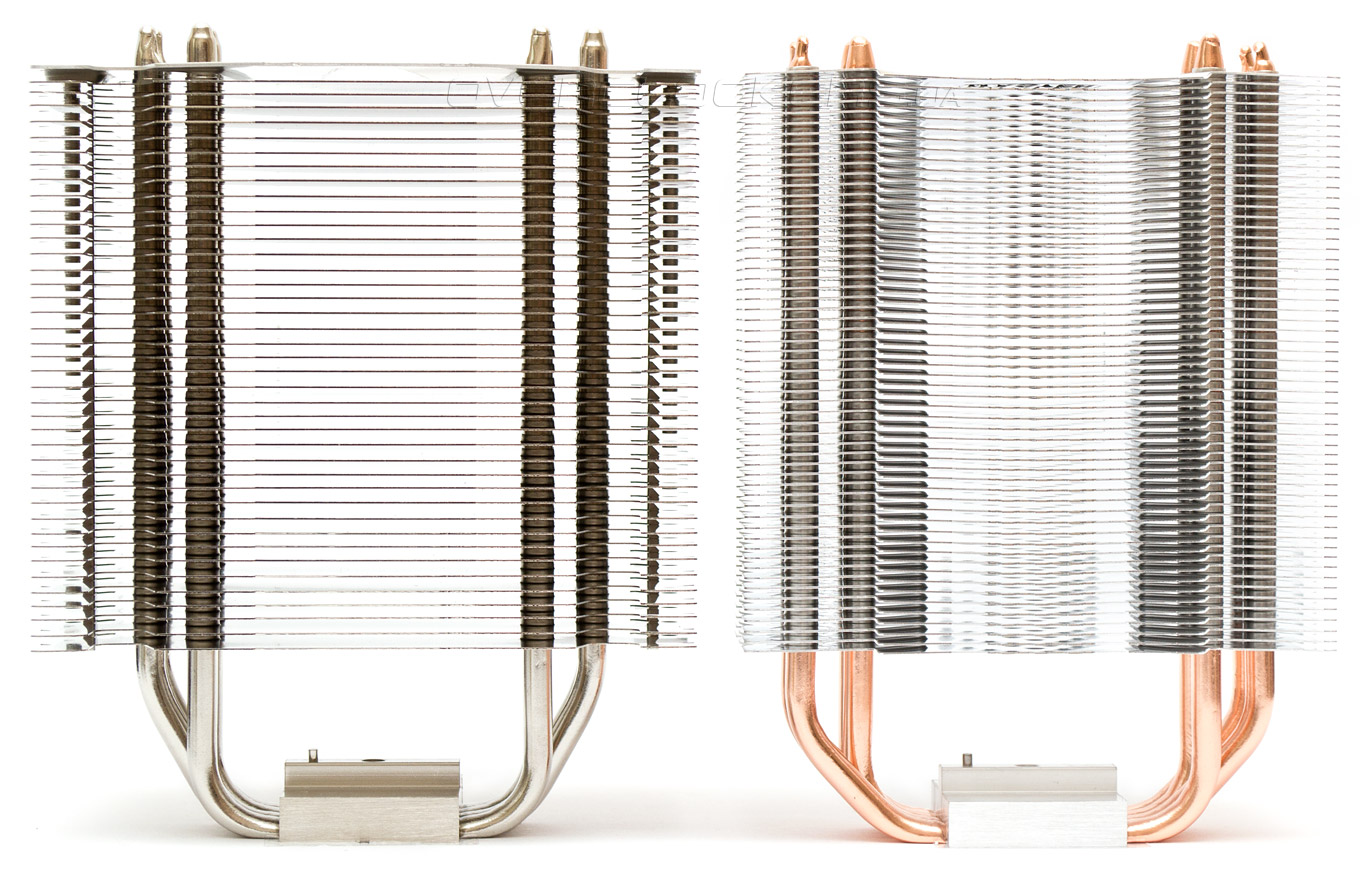

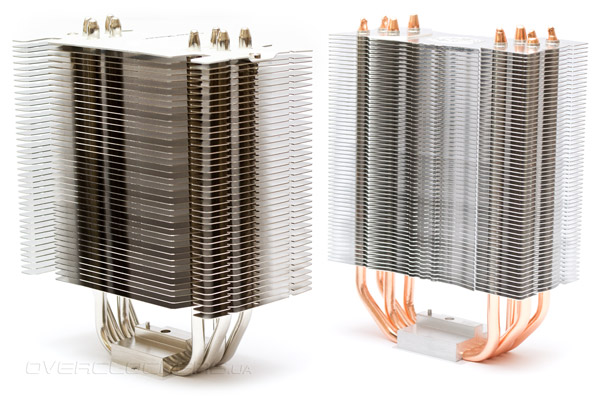

Первое, что бросается в глаза — цвет тепловых трубок. У Hyper 212Х они обычного для меди цвета, у Hyper 412S тепловые трубки и пластины покрыты никелем. Хотя литера S в его названии официально обозначает silent или «тихий», не исключено, что возможна расшифровка и как silver, т.е. «серебристый». Четыре трубки разведены в два ряда в форме буквы U. Высота Hyper 412S составляет 160 мм, а Hyper 212Х — 158 мм.

Cooler Master Hyper 412S и Hyper 212Х

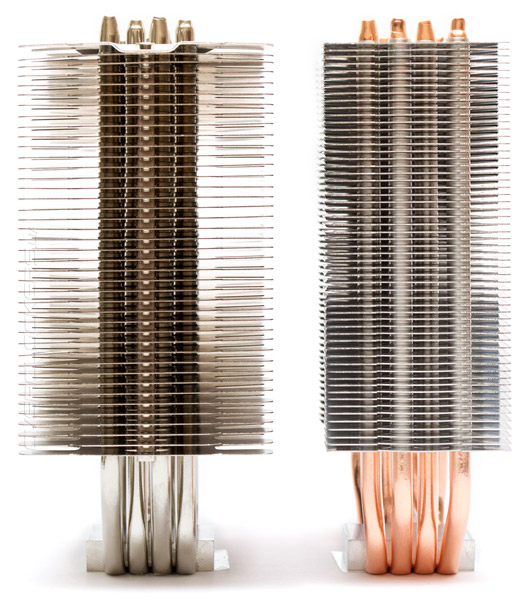

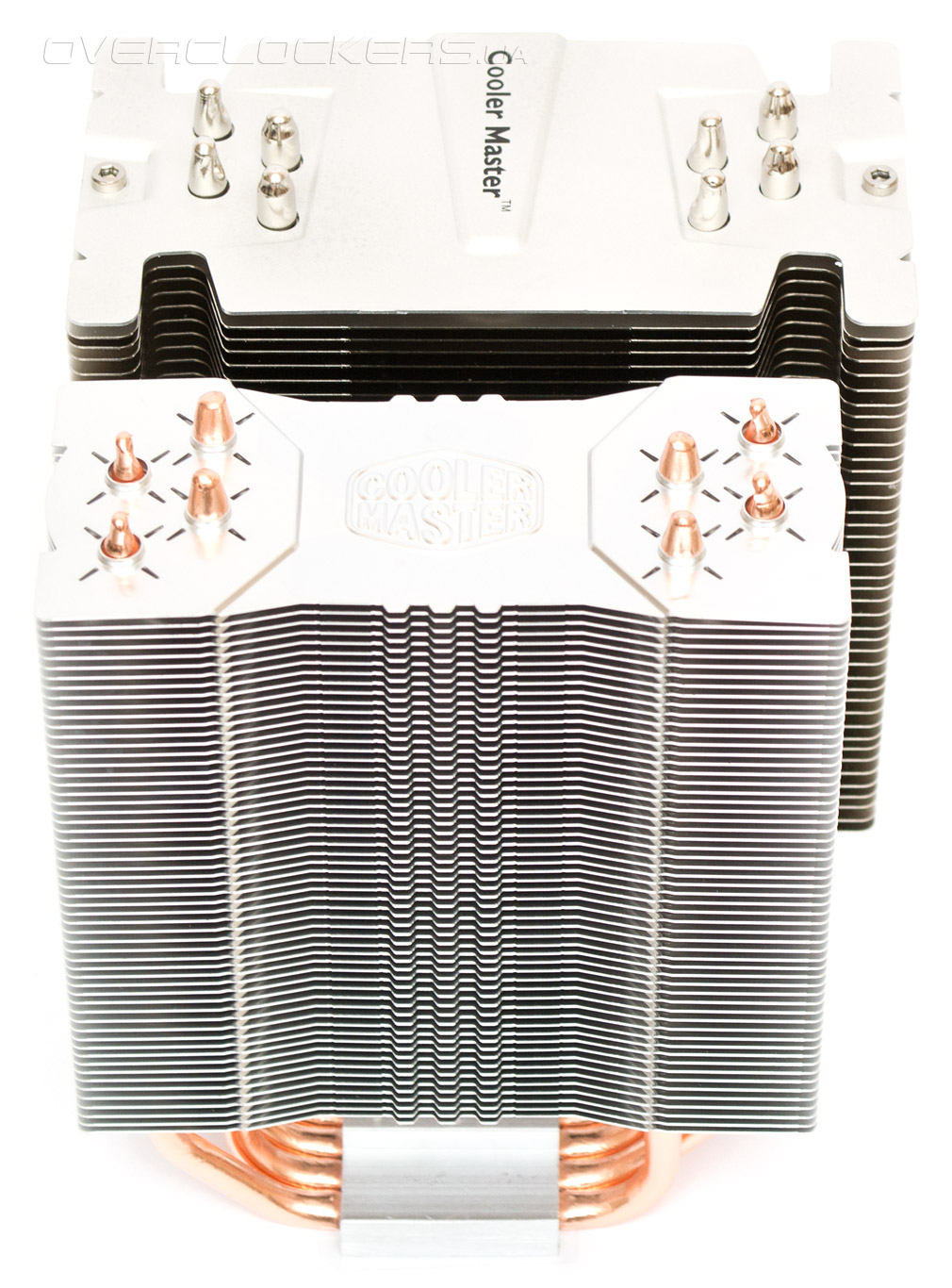

Сопоставив радиаторы, обнаруживаем, что СМ Hyper 412S крупнее своего коллеги на 12 мм по ширине и 19 мм по глубине.

Cooler Master Hyper 412S и Hyper 212Х

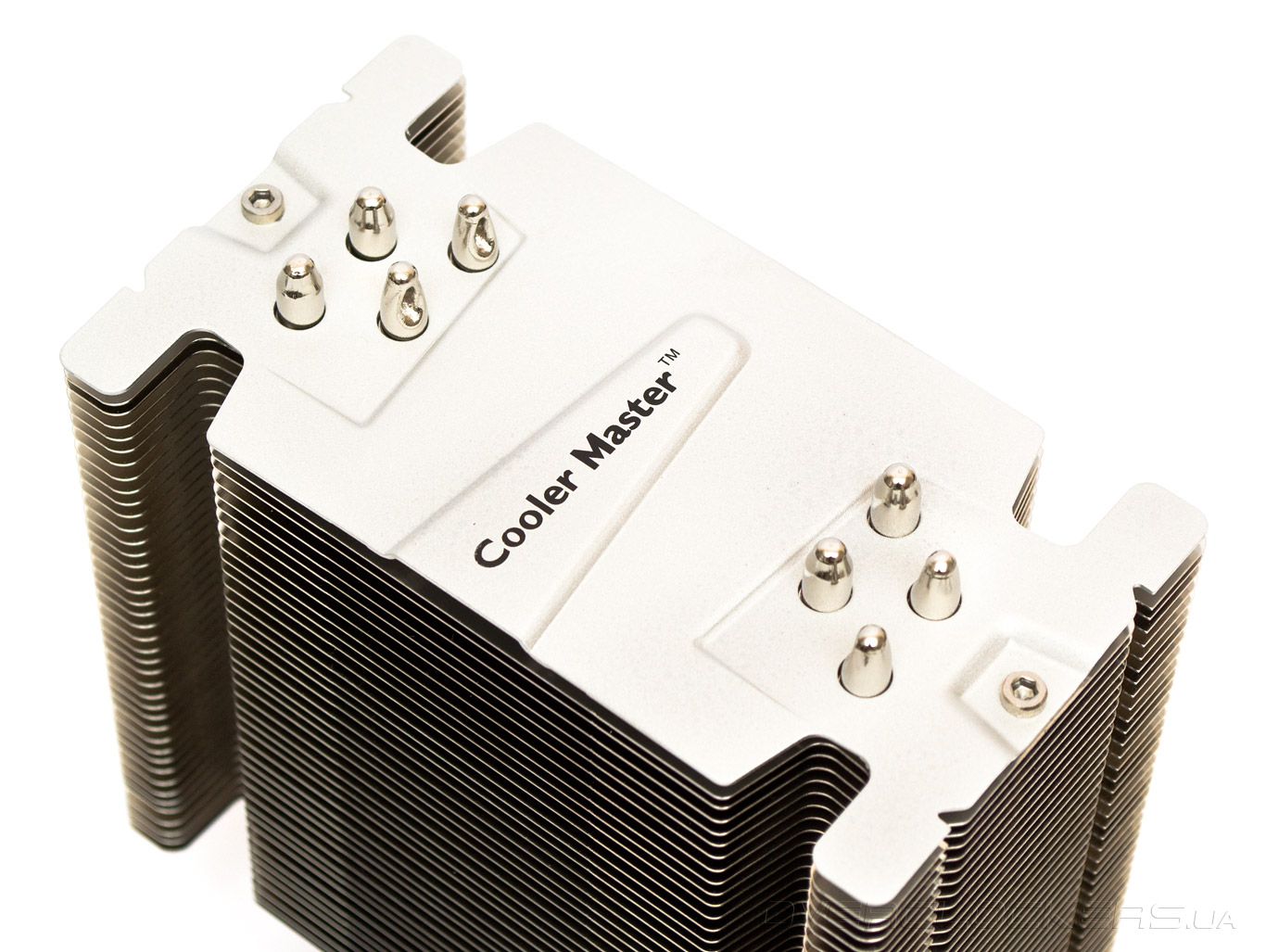

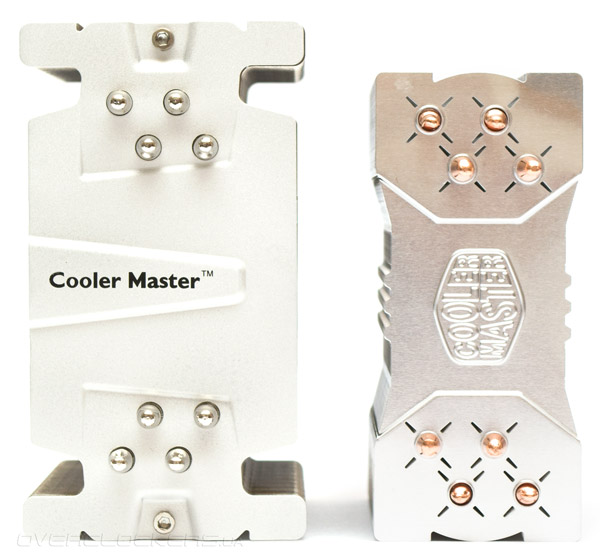

Hyper 412S накрыт сверху красивой декоративной крышкой цвета «ружейный металл», прикрученной двумя шестигранными винтами к телу радиатора.

Cooler Master Hyper 412S

Если смотреть на кулеры сверху, становится заметным еще одно отличие в расположении тепловых трубок. У Hyper 412S ряды трубок, находящихся ближе к центру радиатора, выдвинуты вперед. Учитывая, что поток от вентилятора расходится в стороны, правильным вертикальным расположением для радиатора будет такое, при котором надпись Cooler Master читается слева направо, а вентилятор находится справа. На СМ Hyper 212Х трубки расположены в виде двух повторяющихся по конфигурации ромбов, что не предполагает какого-то одного «правильного» вектора движения воздуха. Возле них можно заметить надрезы в виде крестиков, улучшающих теплообмен (по мнению маркетологов компании Cooler Master).

Cooler Master Hyper 412S и Hyper 212Х

40 пластин в радиаторе СМ Hyper 412S разведены довольно широко — на 2 мм. Это означает, что структура кулера обеспечивает хорошую естественную конвекцию и заточена под низкоскоростные вентиляторы. СМ Hyper 212Х напротив, имеет 57 ребер с зазором 1,5 мм, из чего следует необходимость установки более быстрой «вертушки», способной создавать большее статическое давление.

Cooler Master Hyper 412S и Hyper 212Х

Радиаторные пластины Hyper 412S не имеют аэродинамических улучшений. Мелкие трапециевидные вырезы по бокам предназначены лишь для укрепления ребер, чтобы они не прижимались друг к другу. Четыре канавки, тянущиеся вдоль трубок, нужны для того, чтобы дать возможность воспользоваться отверткой при установке на платформу AMD. Основания обеих кулеров закрыты защитной пленкой.

Cooler Master Hyper 412S

В пластинах радиатора СМ Hyper 212Х, по центру, проделаны выпуклые отверстия в виде стрелочки. Ее острие указывает на переднюю сторону радиатора.

Cooler Master Hyper 212Х

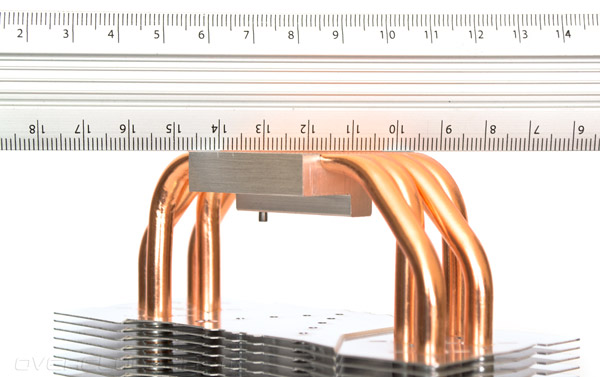

Подошвы обеих кулеров изготовлены по упомянутой ранее технологии «прямого непрерывного контакта». В основании все равно остались небольшие бороздки, которые легко заполняются термопастой и не должны особо влиять на общий уровень эффективности охлаждения.

Cooler Master Hyper 412S и Hyper 212Х

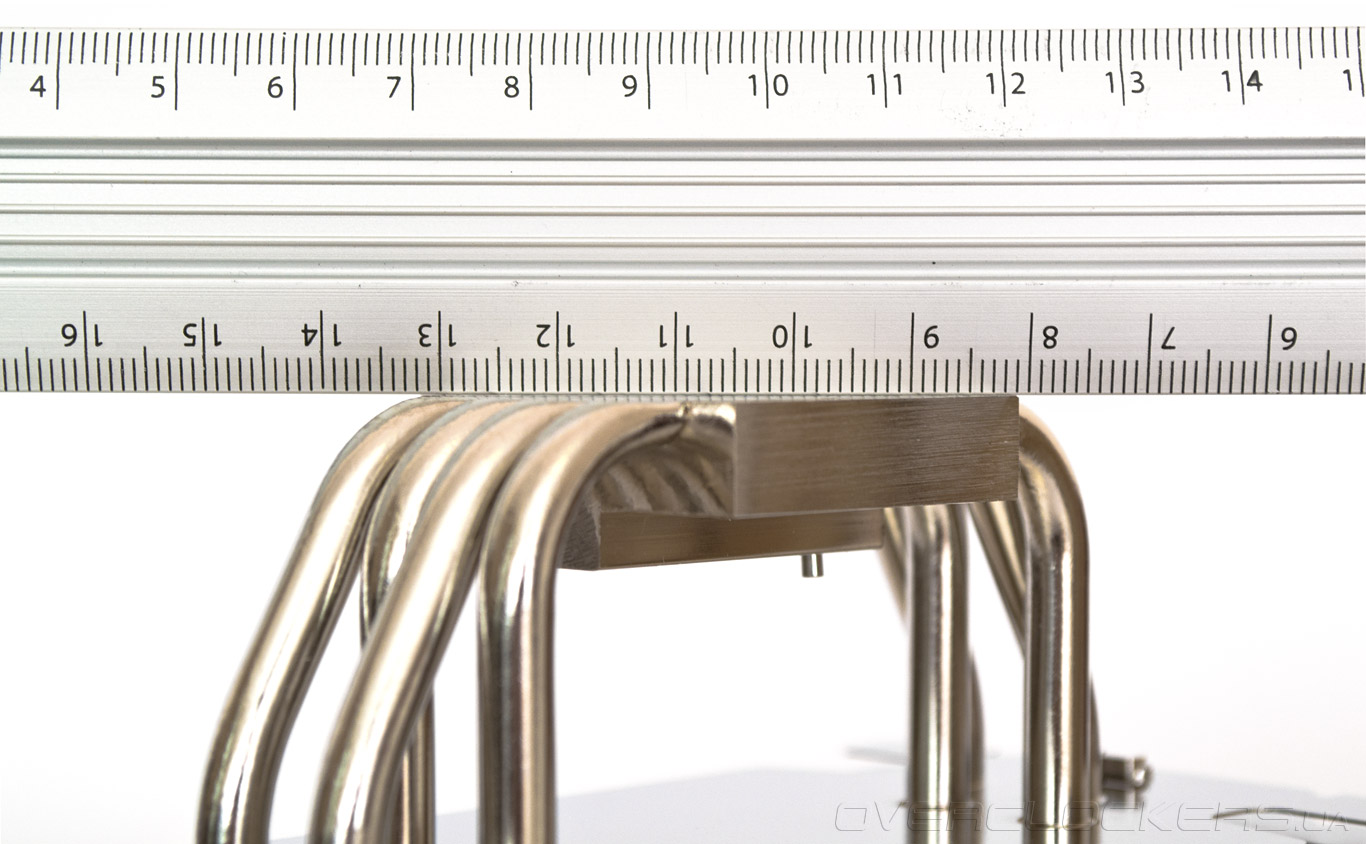

Подошва CM Hyper 412S очень ровная, трубки спрессованы и пропаяны идеально. Это должно обеспечить взаимодействие с процессорной крышкой не хуже, чем у цельного и отполированного до зеркала основания.

Cooler Master Hyper 412S

У СМ Hyper 212Х дела с ровностью основания обстоят также хорошо. Лишь один уголок подошвы кажется слегка приподнятым.

Cooler Master Hyper 212Х

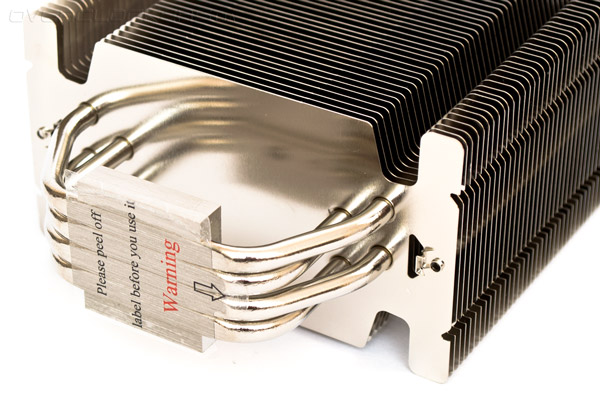

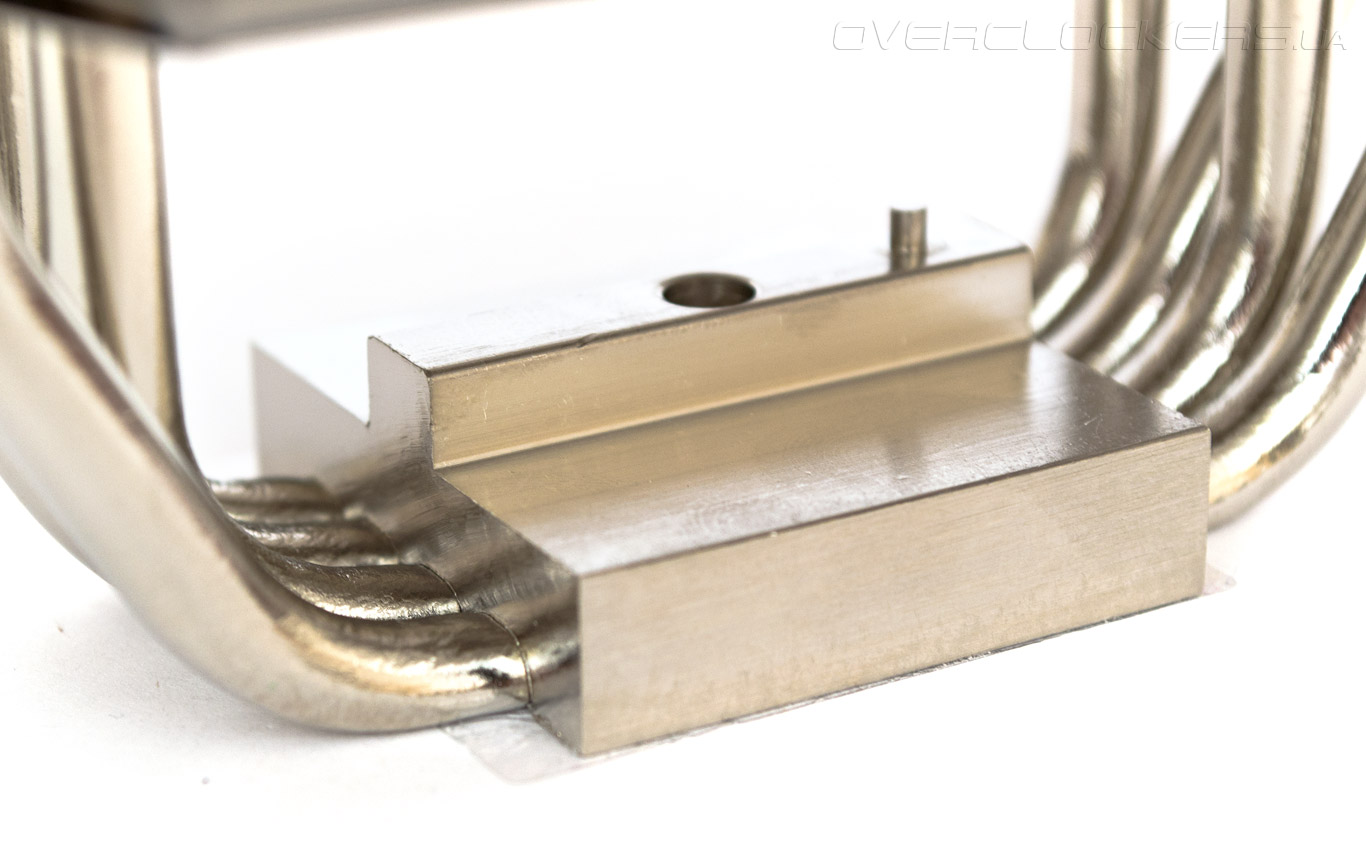

Оба кулера имеют центрирующее отверстие в верхней части основания, за которое зацепляется крепежная скоба и небольшой стопор, нужный для предотвращения поворота радиатора вокруг оси при установке. Кроме того, в этом ракурсе видно, насколько плотно тепловые трубки впаяны в подошву.

Cooler Master Hyper 412S

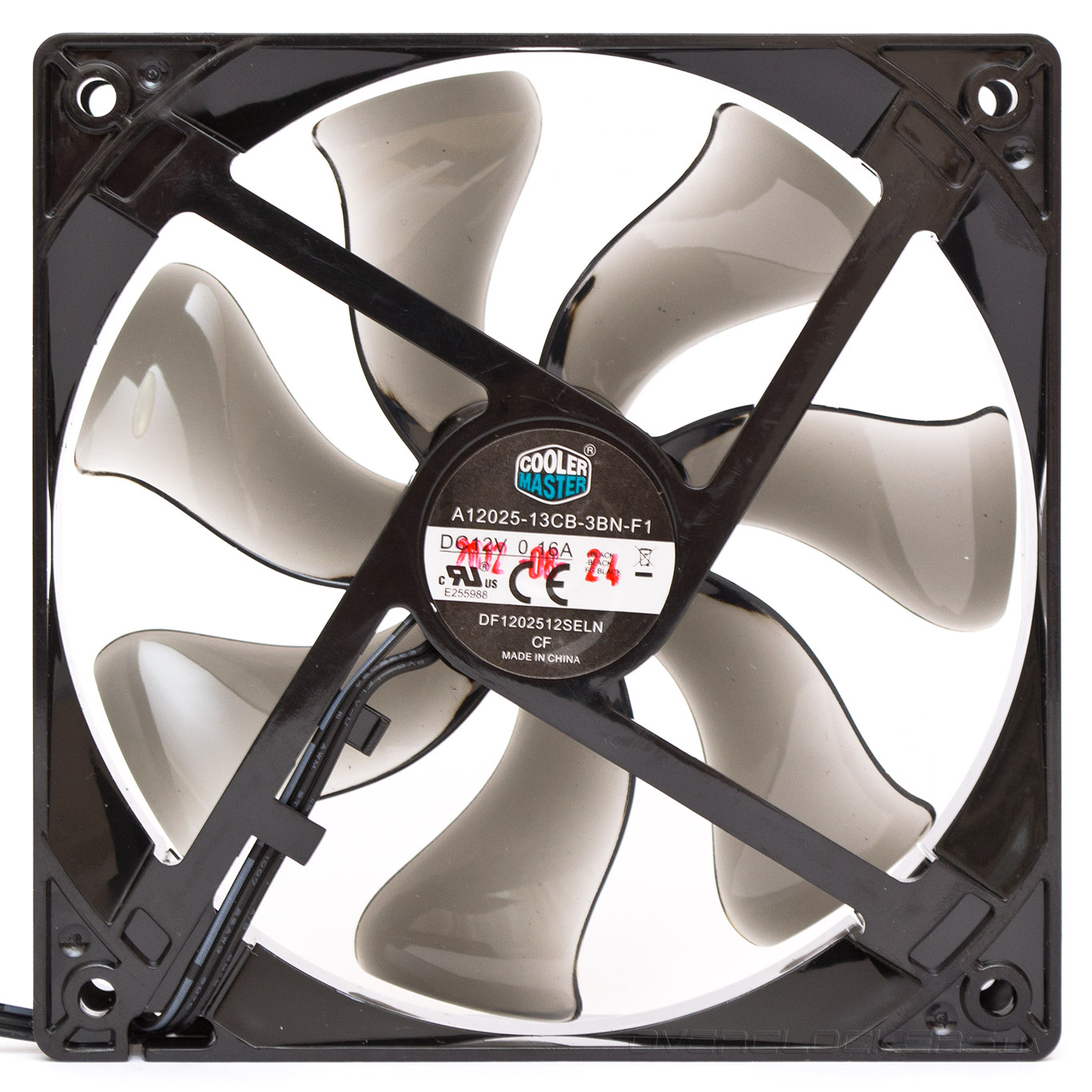

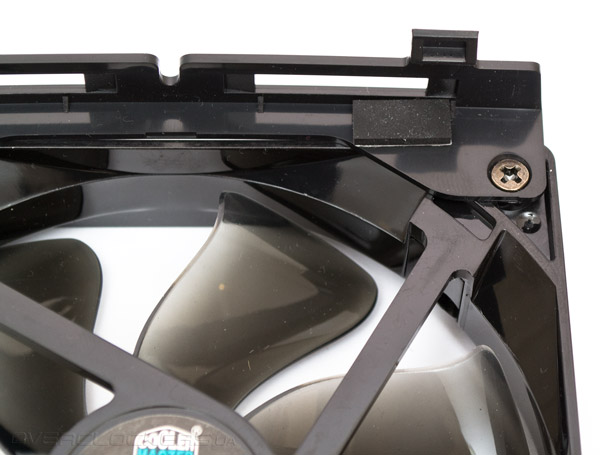

Вентилятор CM Hyper 412S выполнен из глянцевого пластика дымчатой расцветки. Конфигурация лопастей крыльчатки — специфично изогнутой формы, с плоскими законцовками. Подключение трехконтактное, максимальная скорость вращения — 1300 об/мин. Поскольку обороты не регулируются, в комплекте поставляется понижающий резистор, с которым скорость вращения должна составлять 900 об/мин. Забегая наперед, отметим, что на нашем стенде мы добились лишь 700 об/мин с переходником. При этом вентилятор работал очень тихо. Да и на полной скорости его сложно назвать чрезмерно шумным. Электрические характеристики и маркировку можно рассмотреть на фотографии.

Cooler Master Hyper 412S

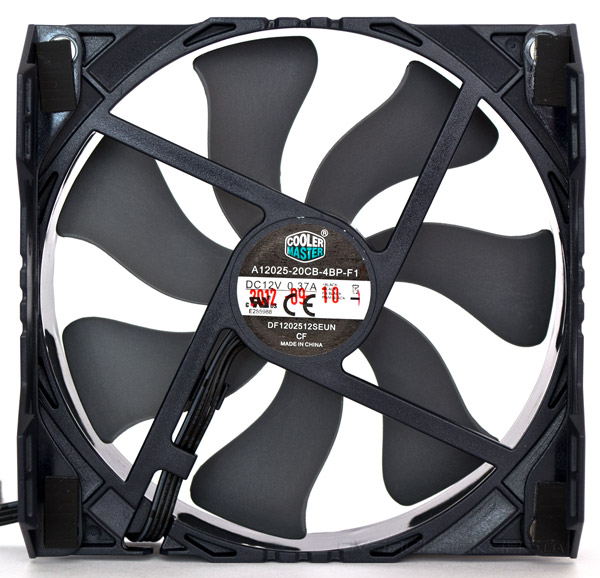

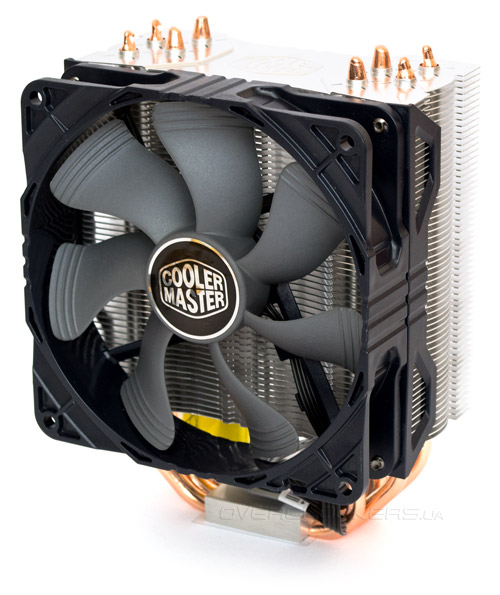

Вентилятор СМ Hyper 212Х имеет аналогичную крыльчатку, но уже более приятного серого цвета с аэродинамическими канавками на законцовках. Рамка изготовлена из черного матового пластика с бороздками, придающими ей милитаристский вид. Максимальная скорость вращения пропеллера — 2000 об/мин, может быть снижена посредством ШИМ-модуляции до 600 об/мин.

Cooler Master Hyper 212Х

Используемый подшипник, называемый компанией Cooler Master «четвертым поколением», на деле представляет собой закупоренную самосмазывающуюся втулку. В акустическом отношении этот вентилятор понравился нам меньше глянцевого собрата, поскольку гудит в верхнем диапазоне оборотов и издает характерные для ШИМ щелчки в нижнем. Из приятных особенностей — у двигателя есть функция авторестарта в случае заклинивания крыльчатки, а подшипник отличается солидным заявленным сроком наработки на отказ. Подключение четырехконтактное, характеристики видны на фотографии.

Cooler Master Hyper 212Х

Установка

Процесс установки CM Hyper 412S и СМ Hyper 212Х идентичен, поэтому мы расскажем о нем на примере первого кулера и сокета LGA1155. Установка на платы Intel и AMD также не имеет особых отличий. Разве что на платформе LGA2011 монтаж сильно упрощен. Для начала понадобятся шестигранные стойки, к которым снизу приклеена электроизоляционная пленка. Если приглядеться внимательно — увидим небольшой срез под резьбой. Он должен попасть в усилительную пластину и воспрепятствовать вращению стойки при затягивании гаек.

Cooler Master Hyper 412S и Hyper 212Х

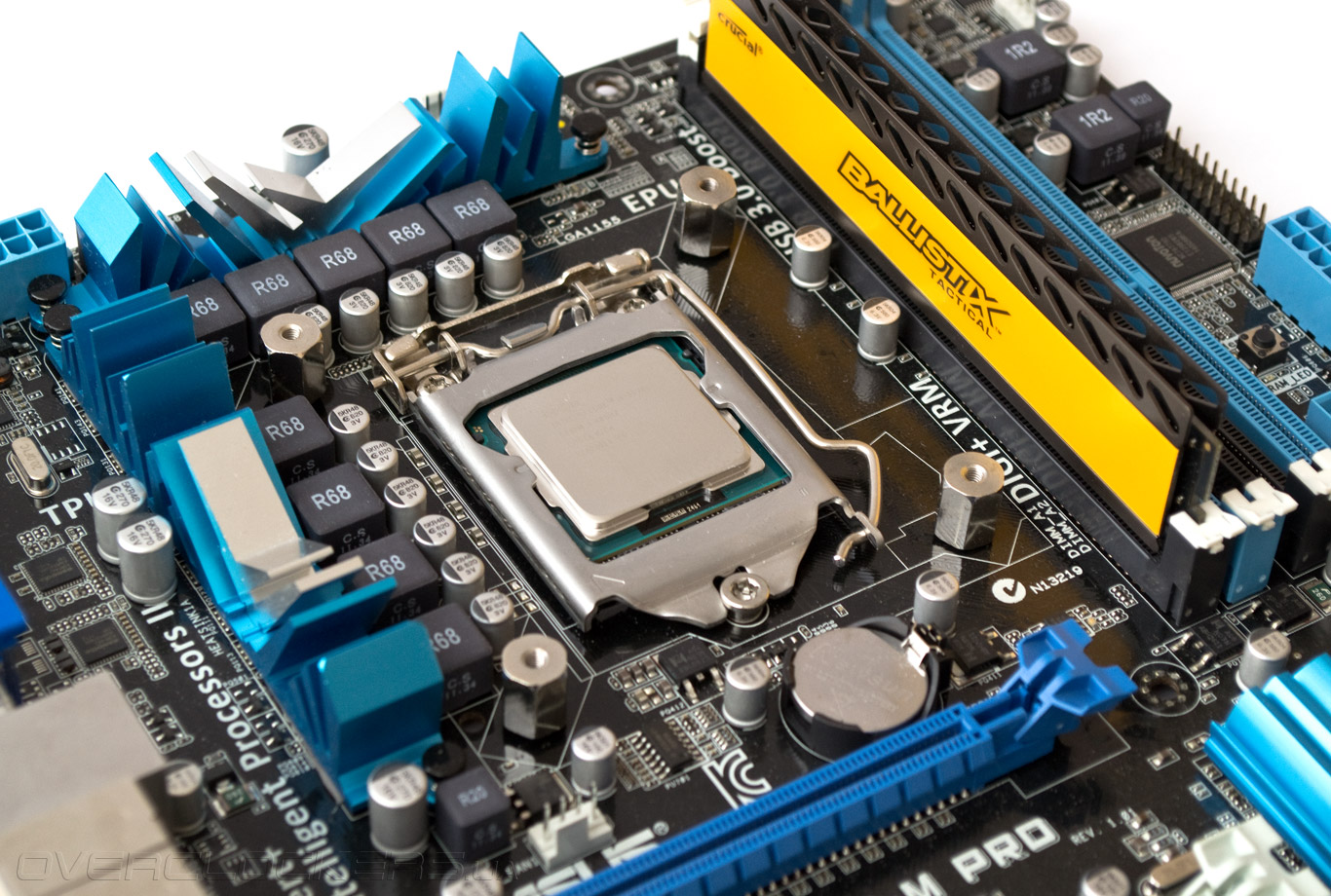

Вставляем стойки в отверстия материнской платы.

Cooler Master Hyper 412S и Hyper 212Х

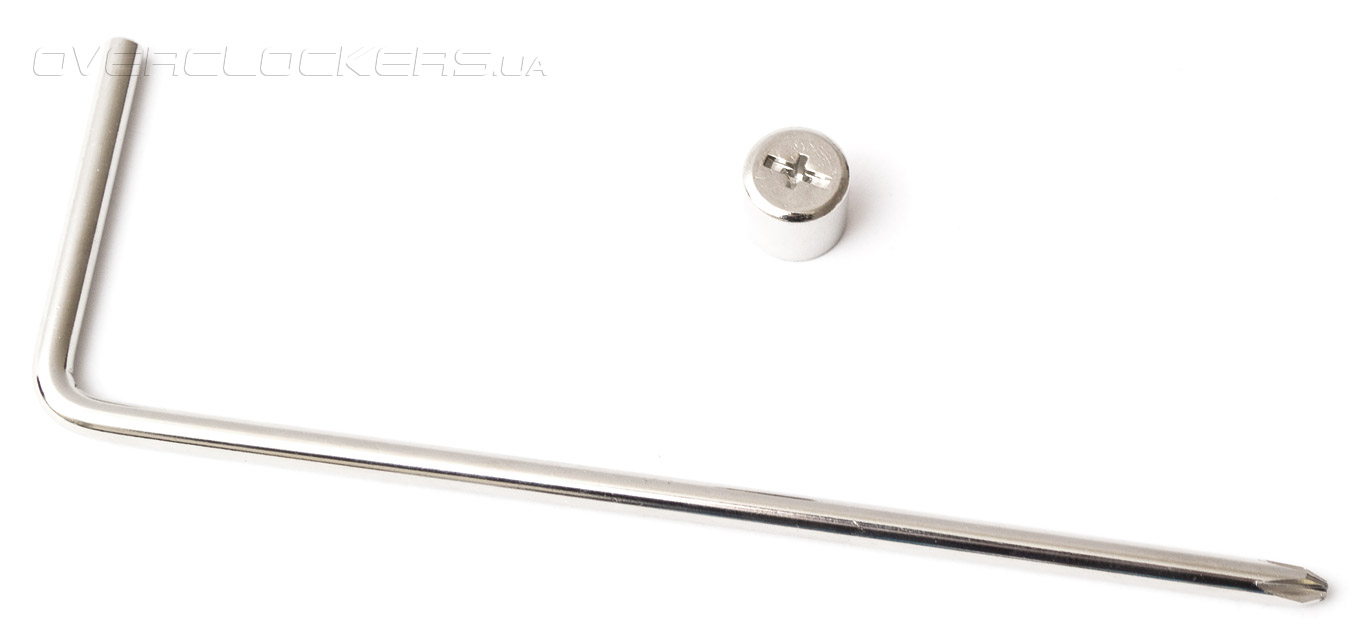

Дальше нам понадобится отвертка и переходник для затягивания гаек.

Cooler Master Hyper 412S и Hyper 212Х

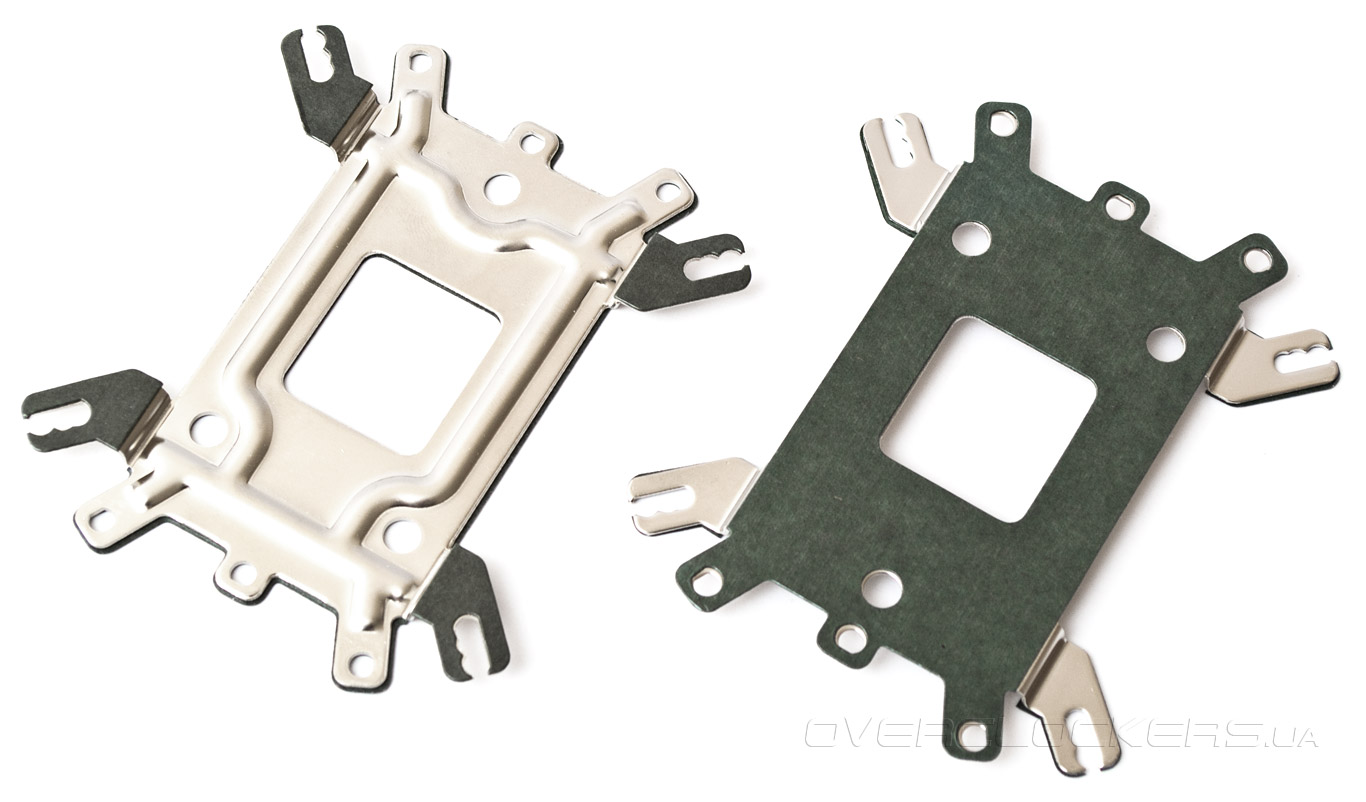

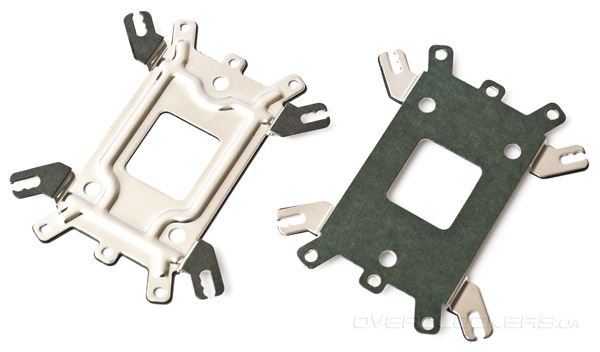

И универсальная усилительная пластина. Та сторона, где изоляция есть лишь на лапках, подойдет для сокетов Intel LGA 775/1150/1155/1156/1366. Другая сторона, где изолирована большая часть поверхности, предназначена для сокетов AMD.

Cooler Master Hyper 412S и Hyper 212Х

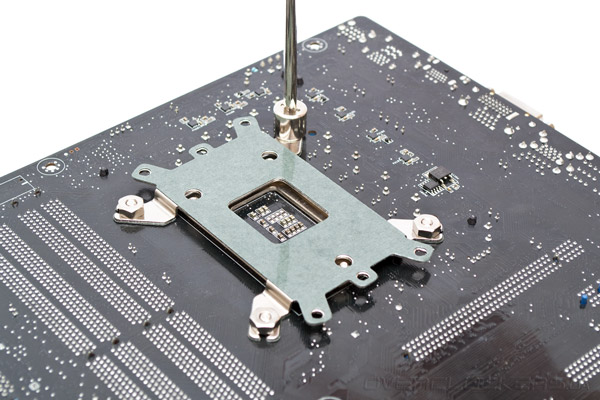

Устанавливаем пластину, продеваем через нее стойки и фиксируем их гайками. Комплектный переходник позволяет обойтись и без отвертки.

Cooler Master Hyper 412S и Hyper 212Х

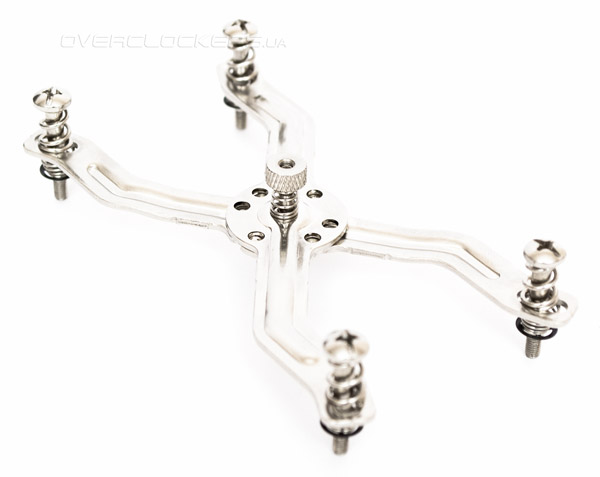

Прижимная скоба в виде буквы Х раздвигается на манер ножниц. Более узкое положение (как на картинке) понадобится для сокетов AMD, более широкое – для процессорных разъемов Intel.

Cooler Master Hyper 412S и Hyper 212Х

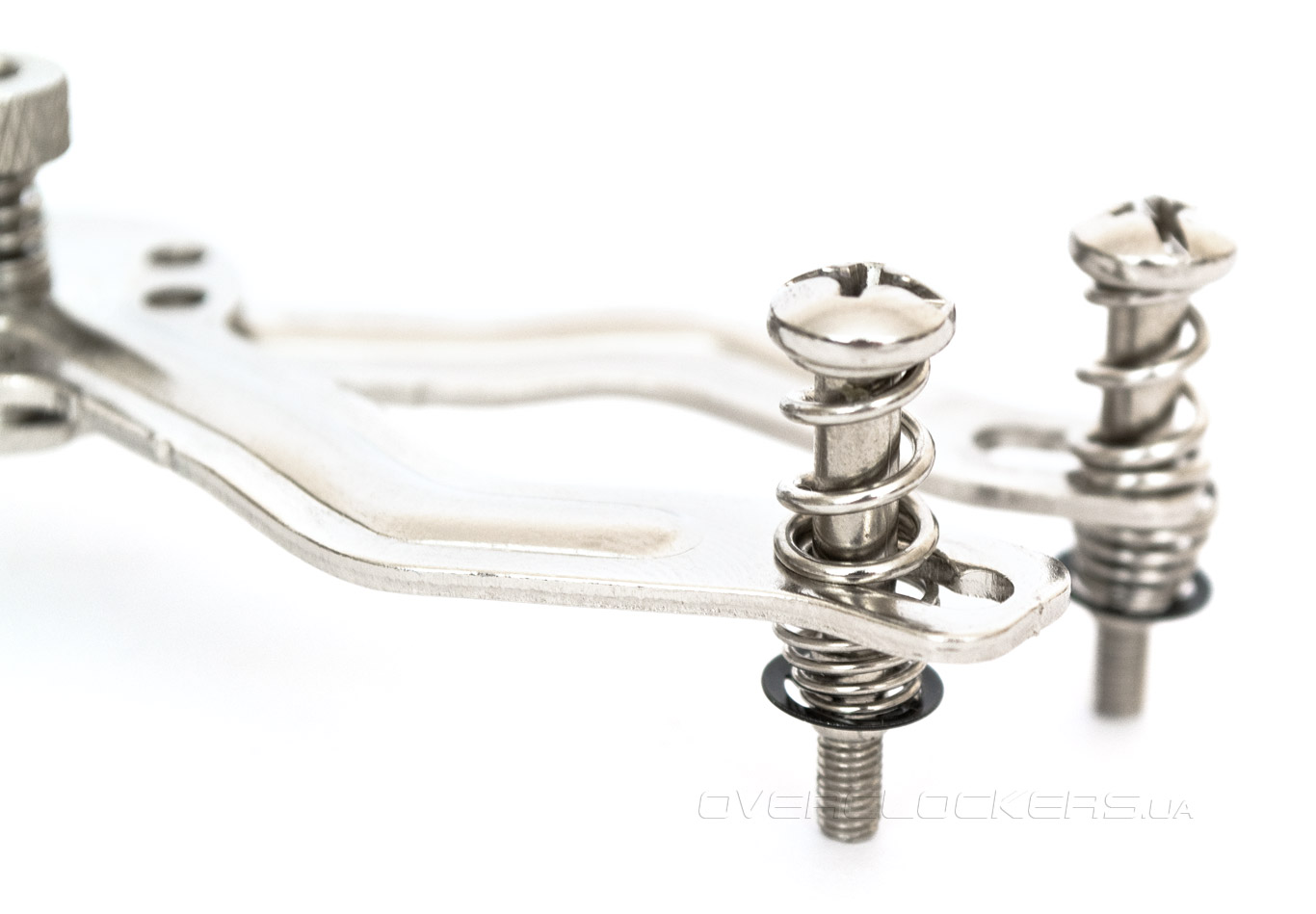

Подпружиненные винты могут иметь три положения. Для сокета LGA1155, требуется оттянуть их и поставить на среднее место.

Cooler Master Hyper 412S и Hyper 212Х

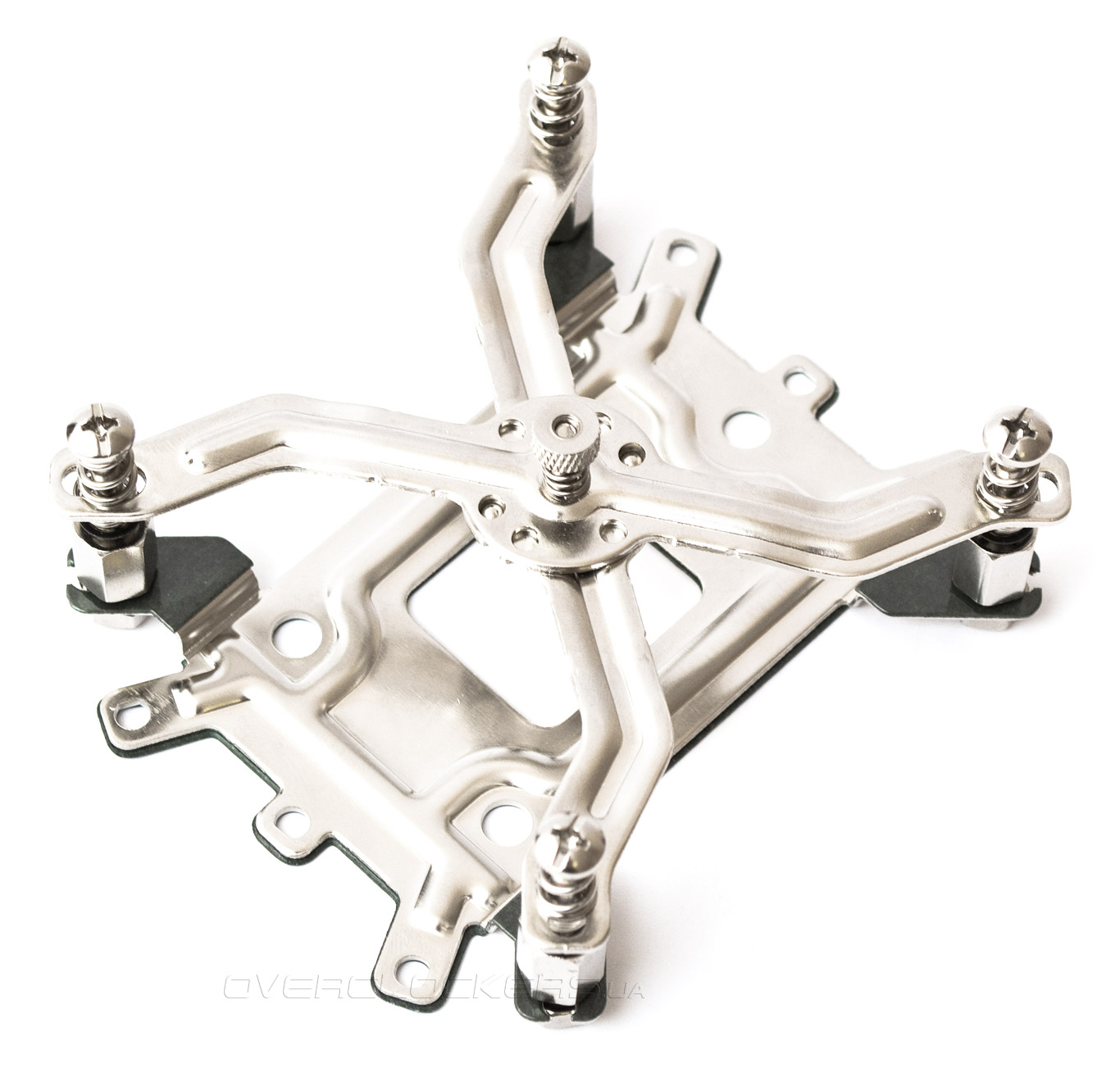

Обратите внимание, что более открытая часть прижимной скобы должна быть ориентирована на тепловые трубки, иначе кулер не получиться зафиксировать. Правильно собранное крепление должно выглядеть так:

Cooler Master Hyper 412S и Hyper 212Х

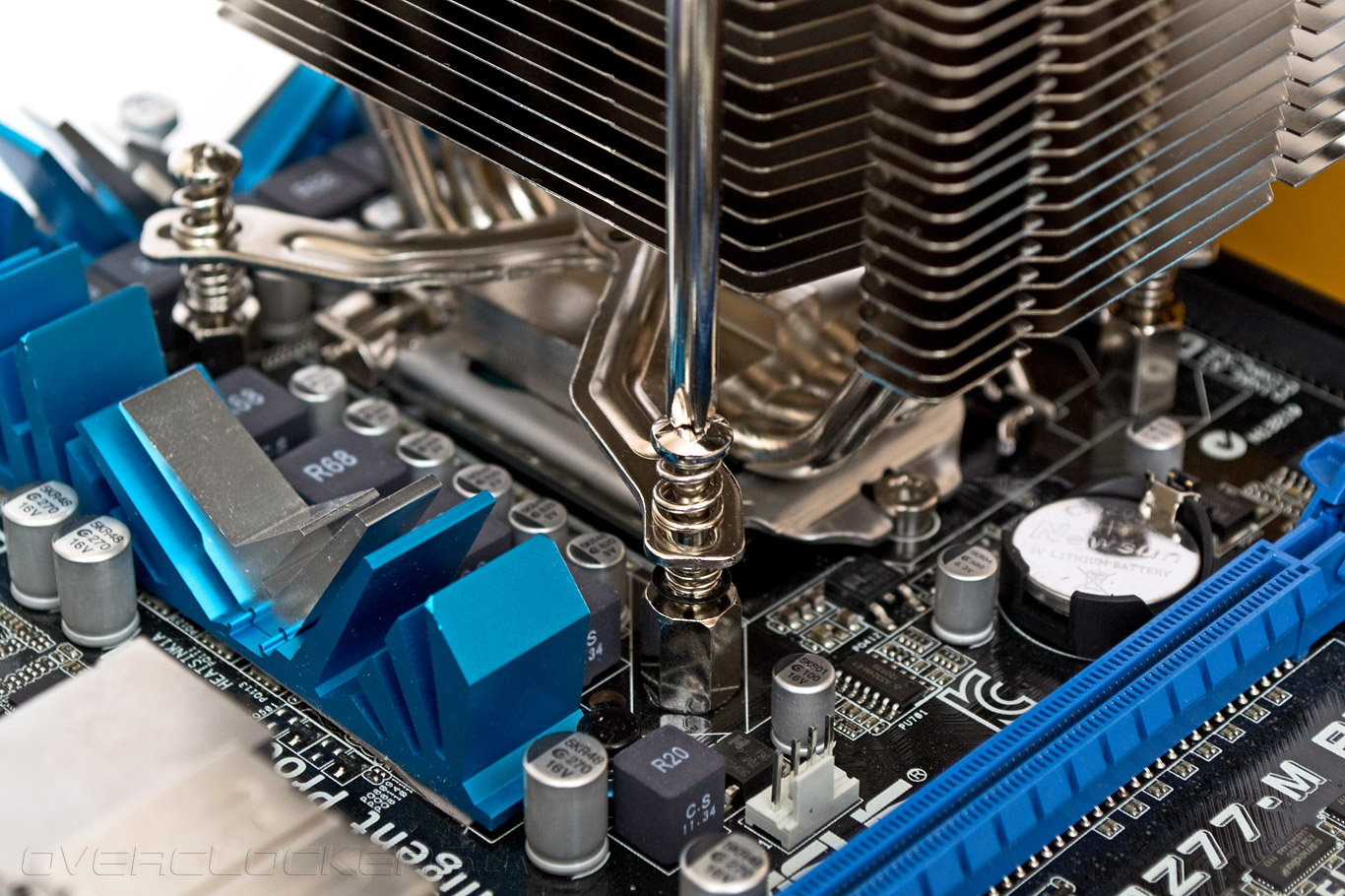

Наносим термоинтерфейс на процессор, ставим кулер, продеваем в нужные отверстия прижимную скобу и поочередно закручиваем четыре подпружиненных винта. Прижим получается не очень сильным, кулер может проворачиваться на несколько градусов вокруг своей оси, хотя с места и не сдвигается.

Cooler Master Hyper 412S

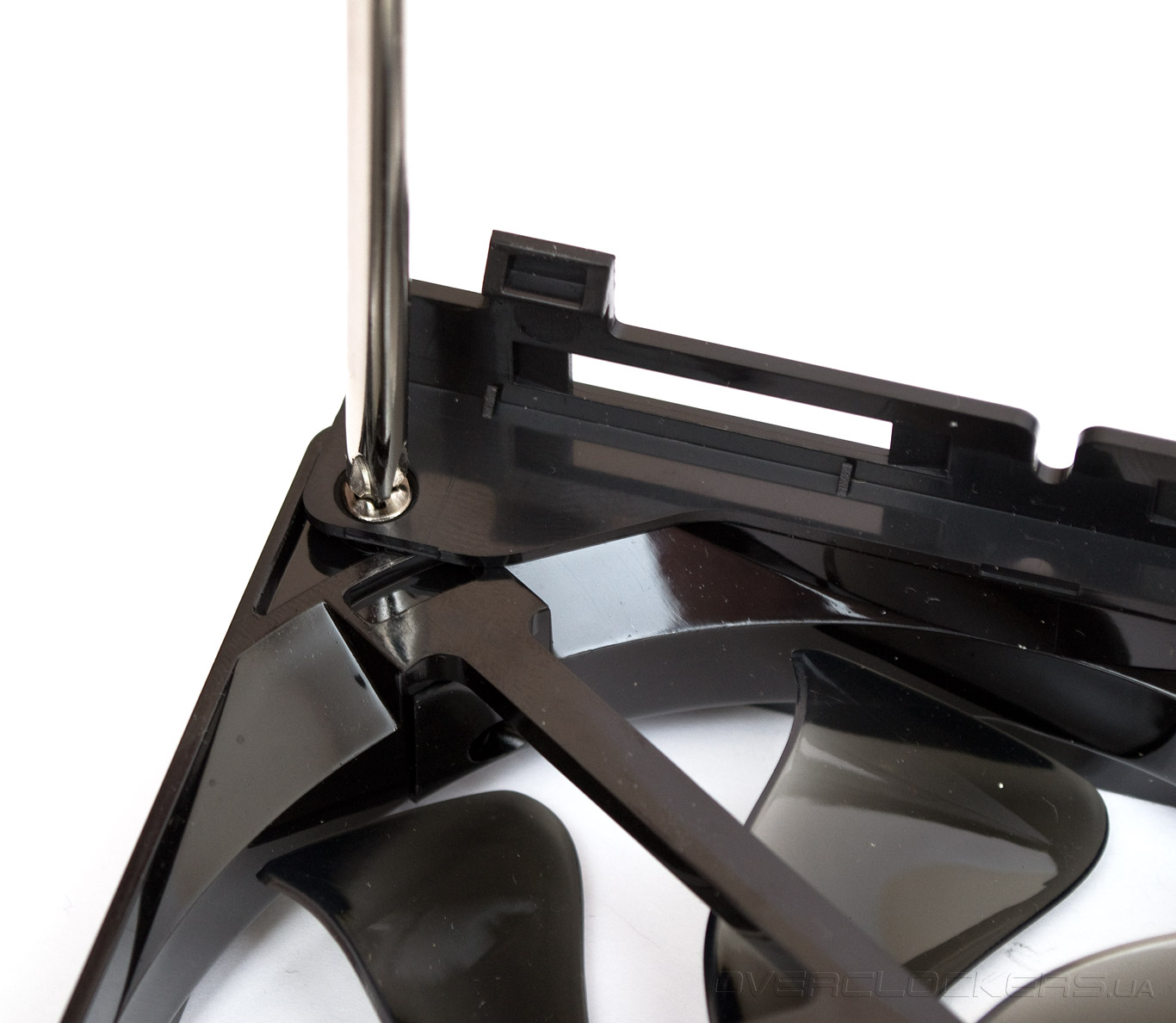

Чтобы установить вентилятор, прикручиваем к нему саморезами лапки крепления. Рамки довольно нежные, поэтому прилагать чрезмерные усилия не стоит во избежание поломки.

Cooler Master Hyper 412S

Потом наклеиваем на рамку резиновые демпферы для гашения вибраций.

Cooler Master Hyper 412S

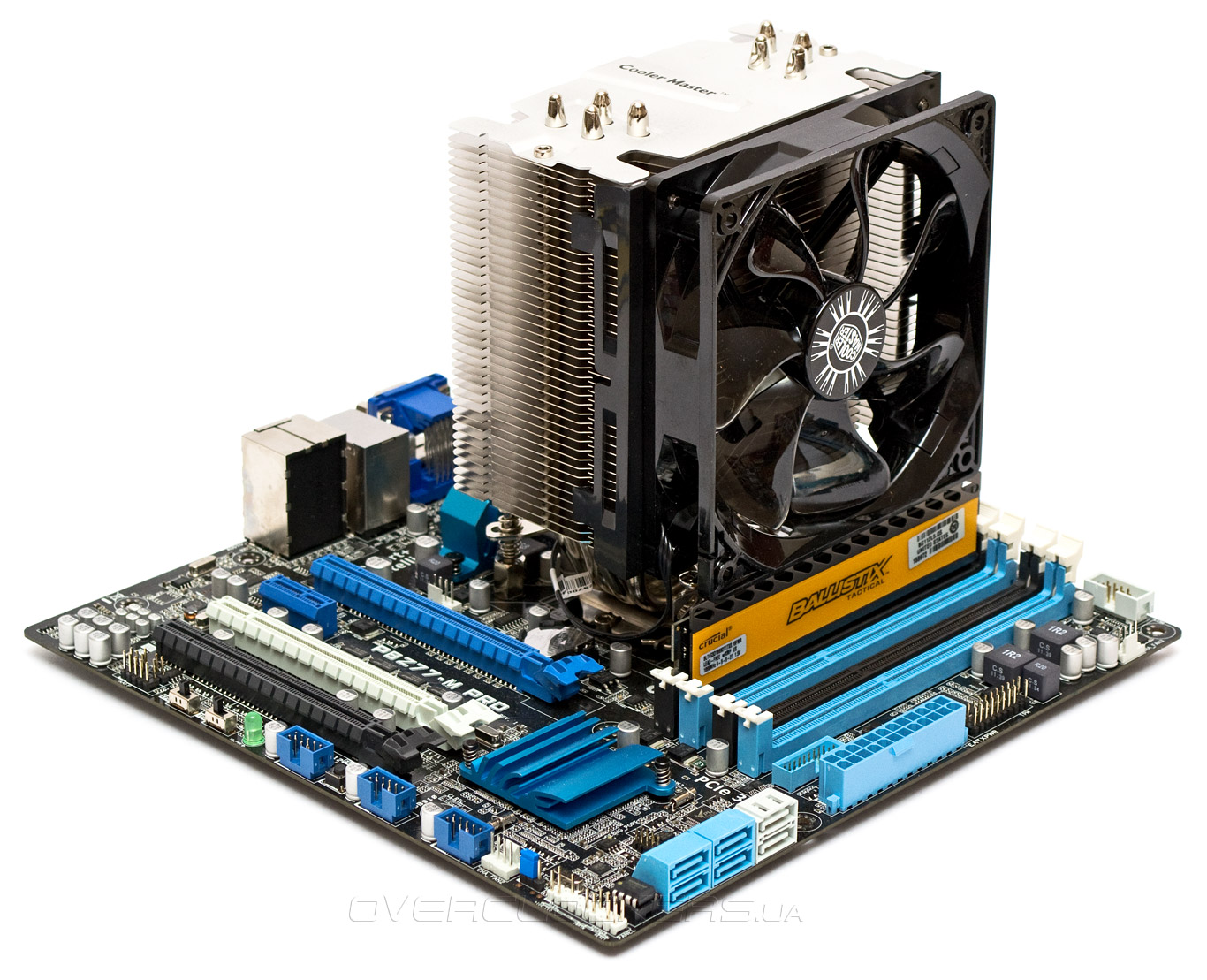

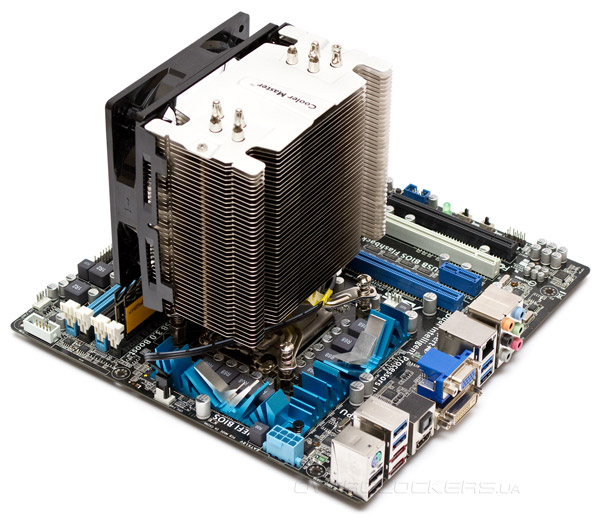

И прищелкиваем вентилятор к радиатору. В сборе, на платформе Intel LGA1155, CM Hyper 412S нависает над первым слотом памяти и частично задевает второй.

Cooler Master Hyper 412S

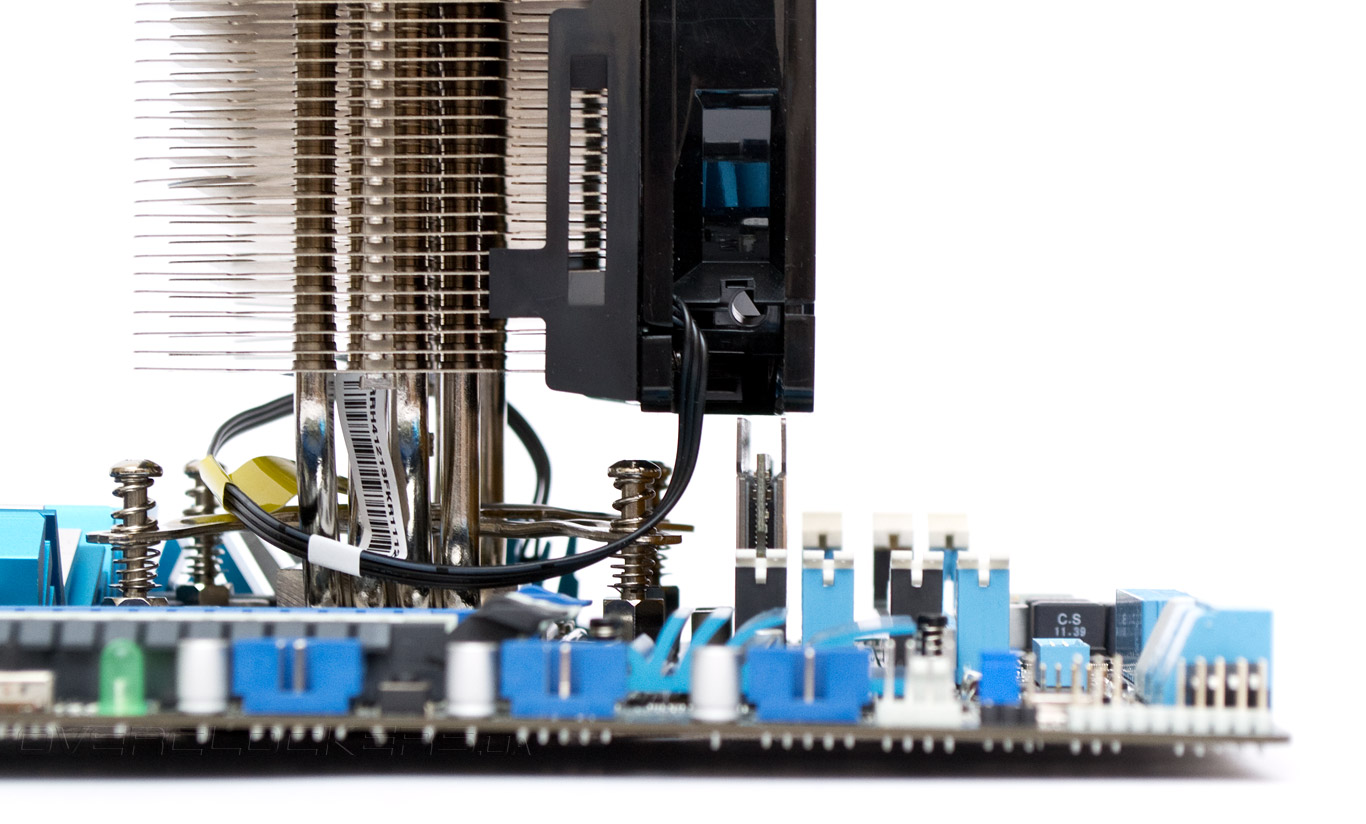

Конфликтов со слотами PCI-E у CM Hyper 412S не наблюдается.

Cooler Master Hyper 412S

Сзади остается достаточный запас места для установки второго вентилятора.

Cooler Master Hyper 412S

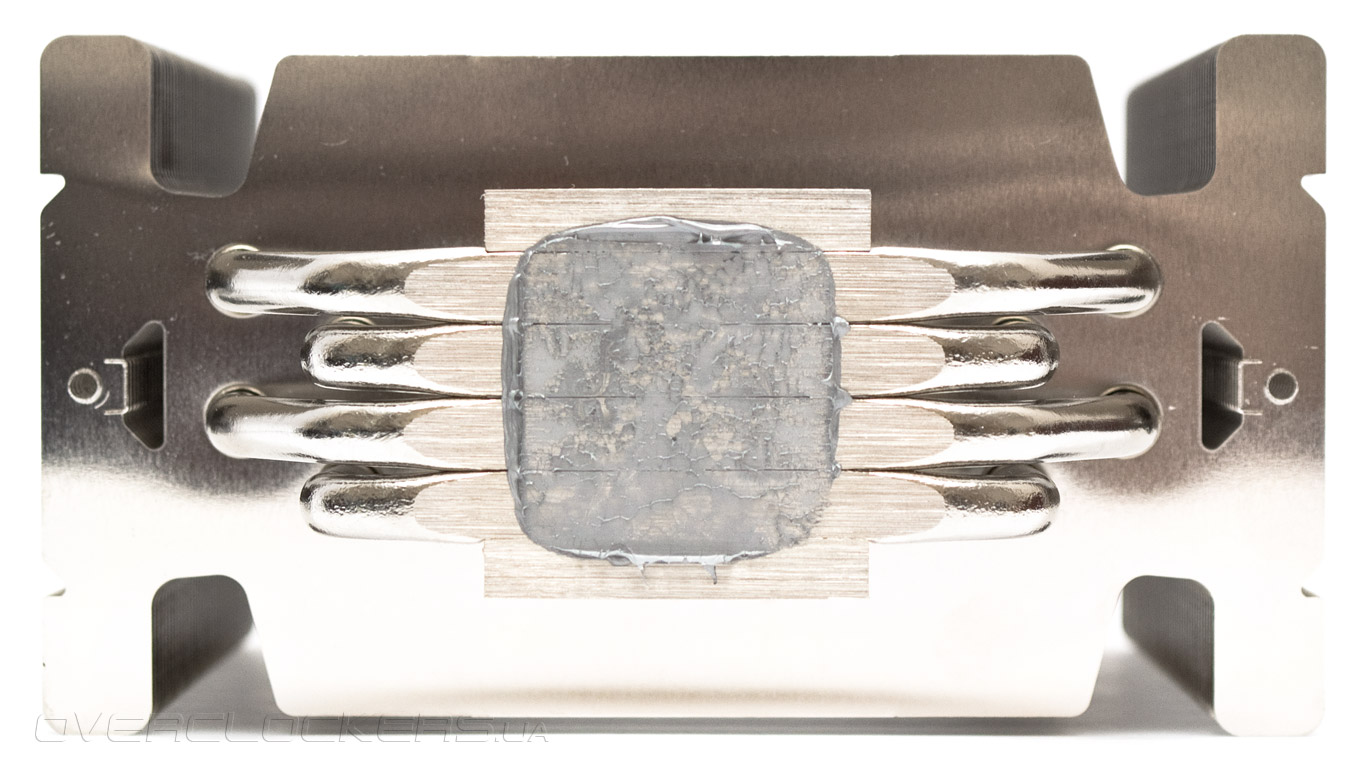

Отпечаток термопасты на основании кулера отличный, тепловые трубки полностью попадают на крышку процессора.

Cooler Master Hyper 412S

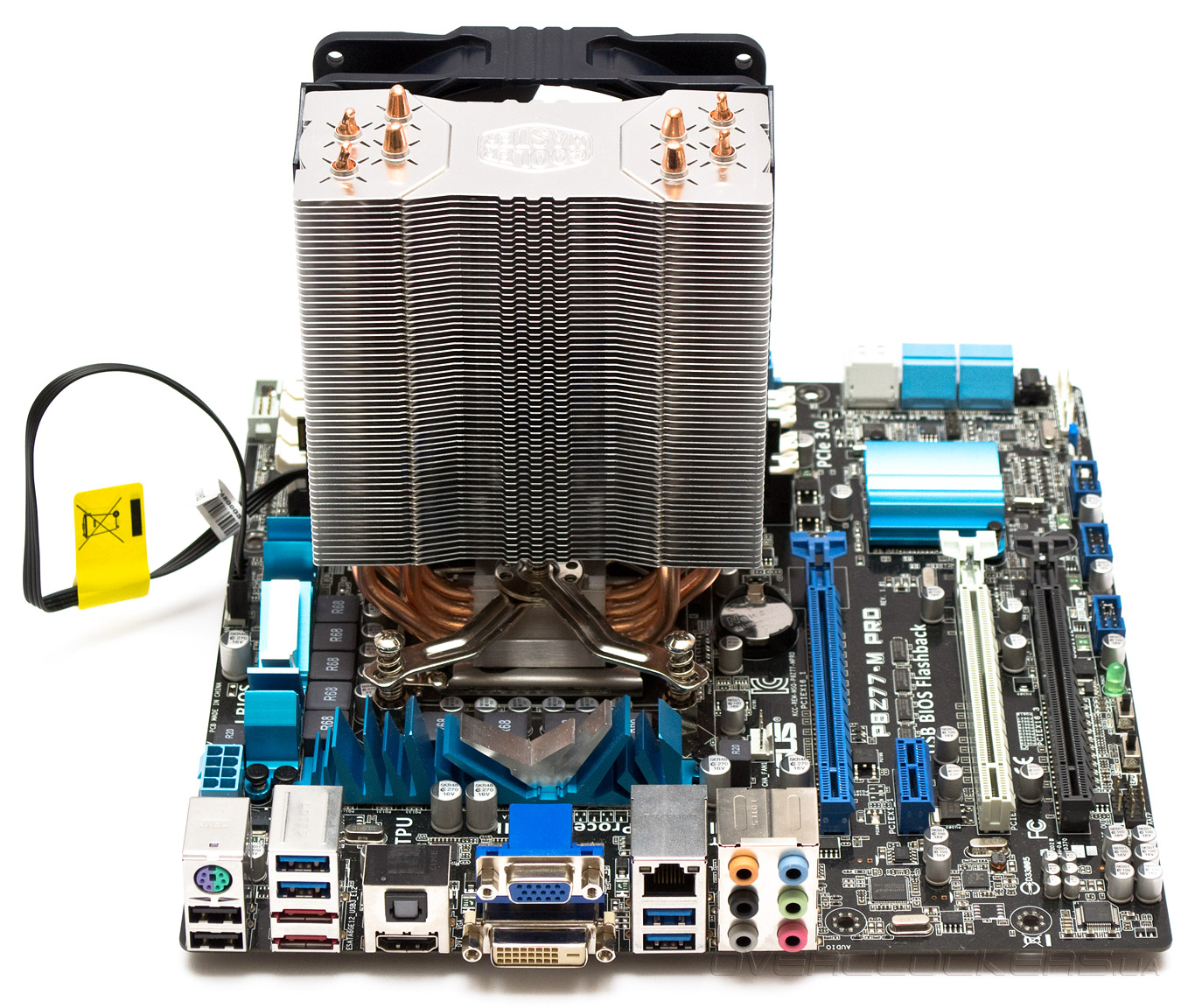

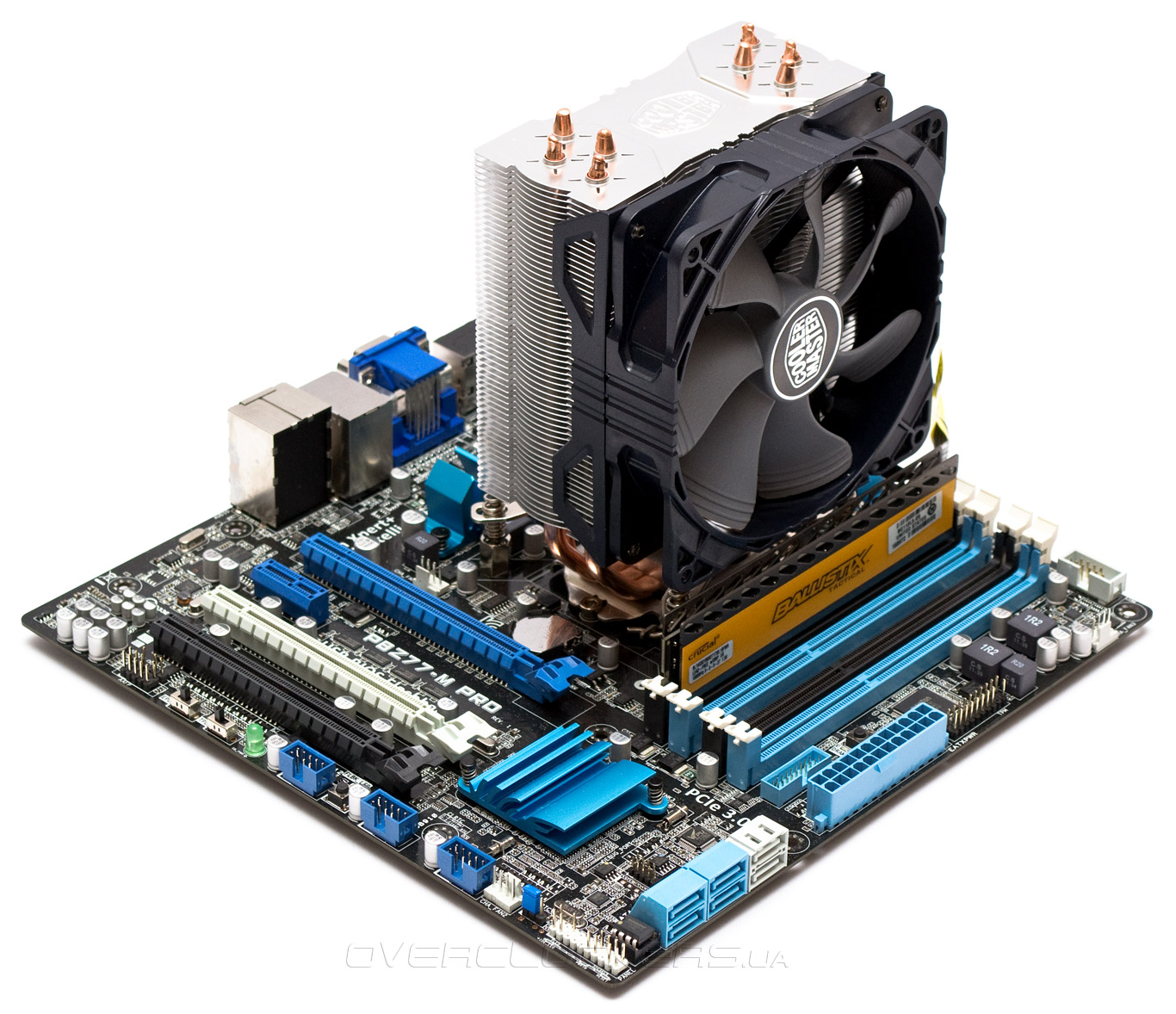

Установленный СМ Hyper 212Х не имеет никаких конфликтов совместимости в принципе.

Cooler Master Hyper 212Х

Его можно использовать с планками оперативной памяти, оборудованной высокими радиаторами, так как не задевается даже первый слот.

Cooler Master Hyper 212Х

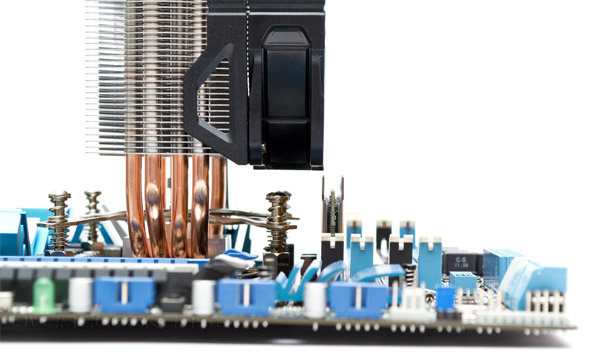

Сзади остается приличный запас места, равно как и до первого слота PCI-E.

Cooler Master Hyper 212Х

Отпечаток чуть менее равномерный, но предъявить какие-либо претензии по-прежнему сложно.

Cooler Master Hyper 212Х


Тестовый стенд

Эффективность отвода тепла кулерами Cooler Master Hyper 412S и Cooler Master Hyper 212Х сравнивалась на базе такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4@4,0 ГГц, 1,120 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77 Express);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold – SSR-550RM (550 Вт);
  • термопаста: Noctua NT-H1.
Сравнительное тестирование систем охлаждения производилось на открытом стенде в вертикальном положении, при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX), с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя две минуты простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.


Методика тестирования

Поскольку основной задачей тестирования является определение эффективности CM Hyper 412S относительно модели CM Hyper 212X, мы протестировали их в одинаковых условиях с использованием разных комбинаций родных вентиляторов. В качестве референсных образцов, способных дать представление о степени нагрева процессора, мы воспользовались «коробочным» кулером от Intel Core i5-3570K и популярным среди энтузиастов кулером Zalman CNPS10x Performa. Частота и напряжение процессора были выбраны исходя из граничных возможностей стокового охладителя, чтобы понять, насколько целесообразно доплачивать за более сложную систему охлаждения. Оба героя нашего обзора были протестированы в следующих режимах:
  1. С родными вентиляторами на скоростях вращения 1300 и 700 об/мин.
  2. С дополнительным вентилятором, при скорости вращения обоих 1300 и 700 об/мин.
  3. CM Hyper 212X был испытан на максимальной скорости вращения своего стокового пропеллера — 2000 об/мин.
Следует отметить, что диапазон скорости 1300 об/мин был избран как максимальный для CM Hyper 412S, а 700 об/мин соответствует скорости вращения вентилятора CM Hyper 412S с понижающим переходником.


Результаты тестирования

Тестирование Cooler Master Hyper 412S и Hyper 212Х

Приступим к интерпретации результатов. Обычный «коробочный» кулер ожидаемо показал наиболее высокую температуру, отрыв тестируемой двойки от него составил от 11 до 19 градусов в зависимости от режимов. CM Hyper 412S продемонстрировал хороший результат на низких оборотах, и проиграл CM Hyper 212X всего два градуса на повышенных. Сюрпризом стало то, что второй вентилятор практически не улучшил показатели CM Hyper 412S, из чего следует, что возможности кулера уперлись в теплосъемник процессора. CM Hyper 212X уступает по эффективности охлаждения своему более крупному собрату лишь на пониженных оборотах с одним вентилятором. Чтобы определить граничные возможности этого кулера мы разогнали процессор до отметки 4,4 Гц при напряжении 1,264 В и получили 87 градусов максимум по ядрам. Zalman CNPS10x Performa в аналогичных условиях показал максимальную температуру 84 градуса. Из этого следует, что наших претендентов вполне хватит для достижения типичных показателей разгона процессоров семейства Intel Core i5 на воздухе и комфортной работы при этом.


Выводы

Технологию «непрерывного прямого контакта» (CDC), примененную компанией Cooler Master в данных продуктах, можно считать наиболее совершенной реализацией данного подхода в принципе, среди существующих моделей кулеров. Это отлично прослеживается по отпечаткам термопасты на основаниях. Ведь на ширину крышки процессоров LGA1155 не может поместиться больше, чем четыре тепловые трубки диаметра 6 мм. Следовательно, дальнейшее наращивание их количества бессмысленно и лишь удорожает производство без резкого роста эффективности. Для платформ AMD и Intel LGA2011 расклады несколько другие, но в целом подтверждается тезис о необходимости осознанного выбора системы охлаждения исходя из физических особенностей процессора. Другими словами, понятие «суперкулера» потихоньку уходит в прошлое, ведь в определенных условиях он окажется немногим лучше более дешевого «середнячка».

Выбирать между CM Hyper 212X и Hyper 412S очень не просто. Они близки по показателям температур и эффективность обеих достаточна. Каждый имеет свои недостатки и преимущества. Очень вероятно, что выбор, в конечном итоге, будет зависеть лишь от эстетического чувства пользователя. В большой плюс обеим можно записать очень удобную систему крепления, понятную даже обычному потребителю. В тоже время разработчикам стоит поработать над улучшением прижима кулера к процессору.

На стороне CM Hyper 412S — лучшая эффективность охлаждения при минимальных оборотах вентилятора, который при этом сохраняет полную бесшумность. Но он имеет большие габариты, приводящие к конфликту с памятью. И скорость вращения вентилятора не регулируется.

CM Hyper 212X подкупает своими более скромными размерами по ширине и глубине. Он стоит чуть дешевле, но выполнен также хорошо, как и Hyper 412S, хотя и уступает ему по внешнему дизайну. Вентилятор имеет большую скорость вращения и регулируется в широком диапазоне. Нет конфликта с памятью. Однако подшипник вентилятора издает характерное для ШИМ-модуляции стрекотание даже на низких скоростях вращения. Более плотно посаженные ребра требуют большей скорости вентилятора и давления, а значит и повышения уровня шума.

Что можно счесть за объективный критерий выбора? Если потребуется максимально тихая система охлаждения, которая будет использовать всего один вентилятор — то однозначный выбор это CM Hyper 412S. Если же нужна совместимость с оперативной памятью и максимальная эффективность за меньшие деньги, а внешний вид и уровень шума вторичны, то больше подойдет CM Hyper 212X. Особенно, если добавить к нему второй вентилятор. Фактически, обе системы можно считать близнецами в конструктивном плане, но заточенными под разный профиль использования.
