Мастера охлаждения. Cooler Master Hyper Z600 и Cooler Master V8 против Thermalright Ultra-120 eXtreme

Компания Cooler Master в специальных представлениях не нуждается — она известна каждому компьютерному энтузиасту и оверклокеру. Системы охлаждения этой компании также широко распространены, ведь они охватывают все сегменты рынка от сверхбюджетных моделей до систем водяного охлаждения. Данная статья будет посвящена двум кулерам этого производителя, которые лишь недавно появились на отечественном рынке, и которые на данный момент являются топовыми решениями в линейке воздушных систем охлаждения Cooler Master.


Cooler Master Hyper Z600

Рассматриваемые модели являются разными по конструкции и первая, Hyper Z600, отличается тем, что изначально позиционируется как пассивный кулер. Поставляется он в массивной картонной коробке, лицевую сторону которой занимает большой логотип.

Cooler Master Hyper Z600

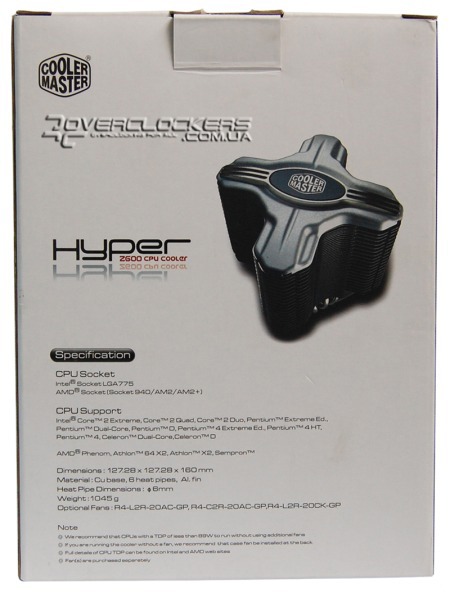

На боковых стенках есть изображение самого кулера и перечень основных его характеристик.

Cooler Master Hyper Z600 Cooler Master Hyper Z600

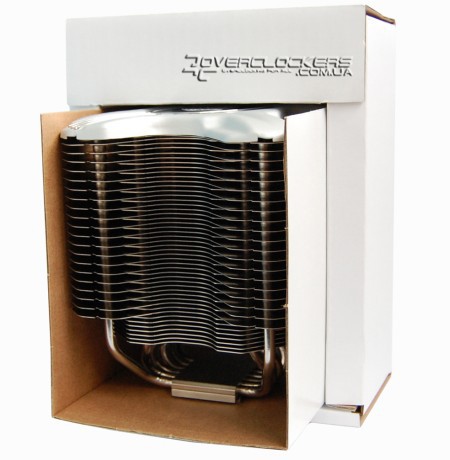

Внутри коробки находится еще одна картонная упаковка, состоящая из двух половинок. Внутри этих половинок и расположен сам кулер, а внутренне пространство дополнительно смягчено тонкими прокладками.

Cooler Master Hyper Z600

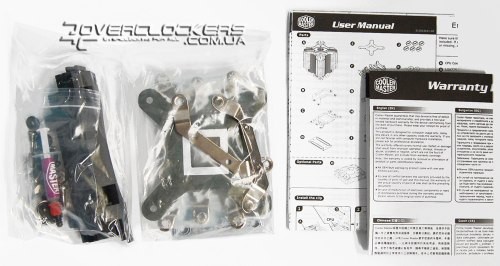

Внутри каждой половинки в нижнем отсеке в пакетиках сложены дополнительные аксессуары и фурнитура для крепления кулера. Так же внутри есть подробнейшая инструкция и талон с информацией о предоставляемой гарантии. Дополнительных вентиляторов в комплекте поставки нет.

Cooler Master Hyper Z600

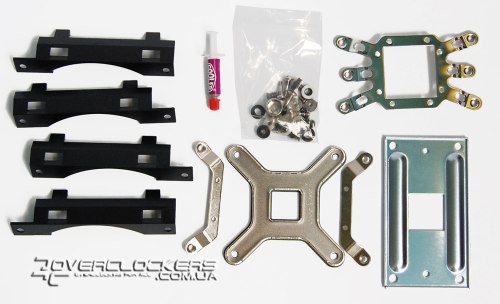

Комплектация данной модели следующая:
  • Усилительная пластина (backplate) для материнских плат Socket 940/AM2/AM2+;
  • Пластина крепления кулера на Socket 940/AM2/AM2+;
  • Усилительная пластина для материнских плат Socket LGA 775;
  • Пластина крепления кулера на Socket LGA 775;
  • Набор крепежных винтов, гаек, резиновых шайб и пластиковых колец;
  • Ключ-головка;
  • Термопаста Cooler Master;
  • Крепление для двух вентиляторов диаметра 120 мм.

Cooler Master Hyper Z600

Hyper Z600 является очень массивным и довольно тяжелым кулером. При размерах 127,28x127,28x160 мм он весит 1045 грамм.

Cooler Master Hyper Z600 Cooler Master Hyper Z600

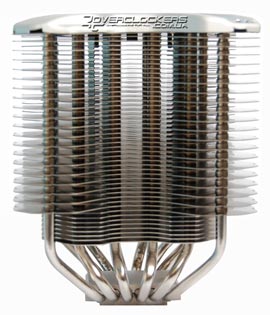

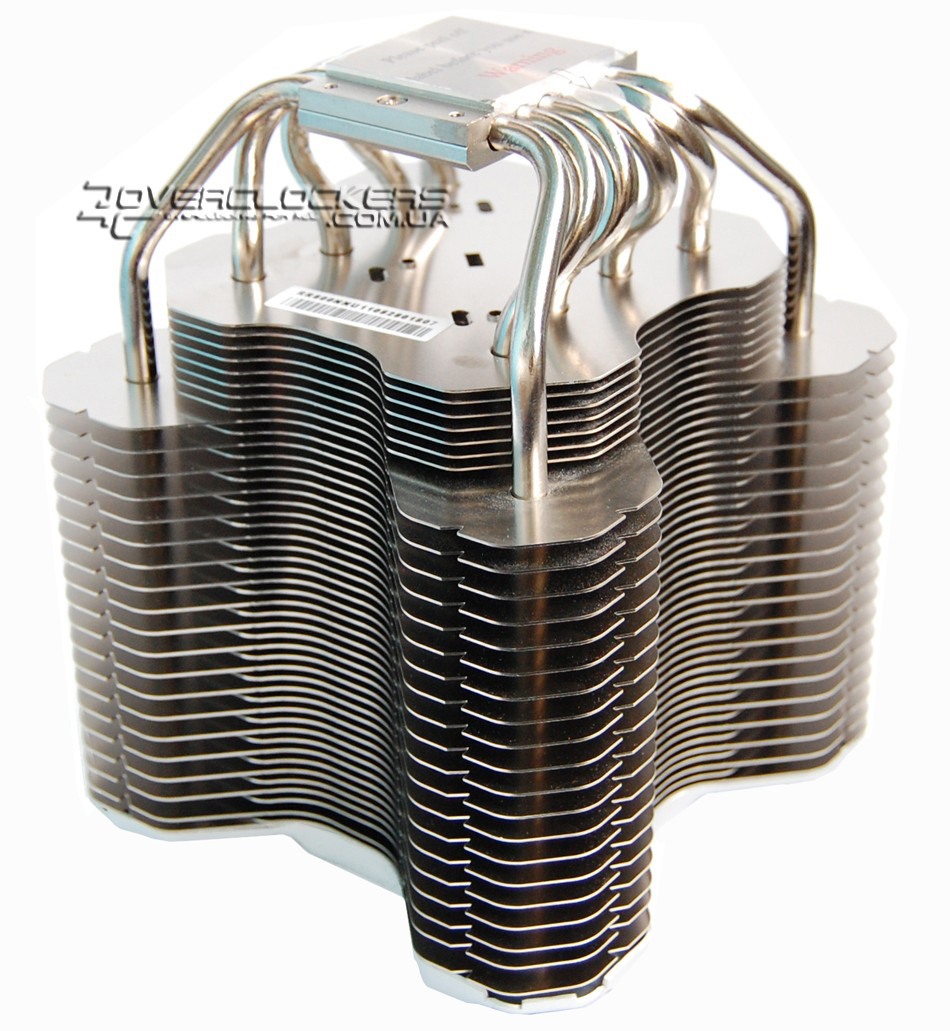

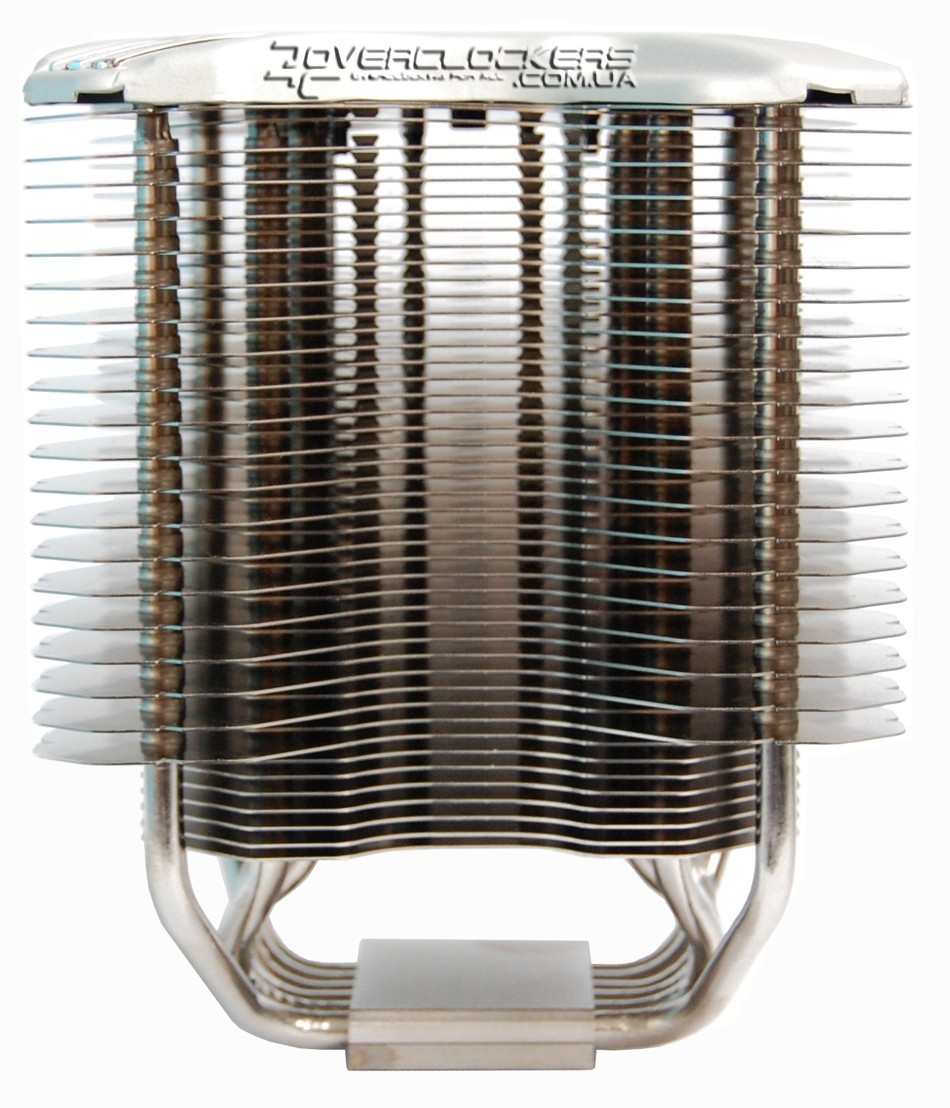

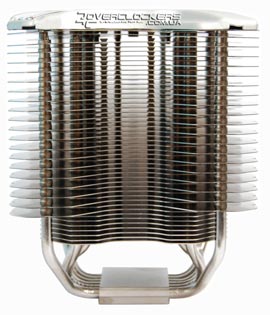

Кулер выполнен в виде башни. Пластины радиатора нанизаны на шесть тепловых трубок толщиной 6 мм. Форма радиатора довольно причудлива, выполнен он в виде буквы Х, при этом состоит из пластин двух типов.

Cooler Master Hyper Z600 Cooler Master Hyper Z600

20 больших пластин имеют значительную толщину, образуют Х-образную форму и по углам их пронизывают 2 тепловые трубки. Центральная часть выполнена из более тонких 28 пластин меньшего размера, которые чередуются с большими пластинами, в итоге в центре межреберное расстояние лишь 2 мм. Все пластины имеют небольшие перфорированные отверстия. Центральную массивную часть радиатора пронизывают оставшиеся 4 тепловые трубки, слегка изогнутых у основания: центральные — ближе к сердцевине, средние — чуть ближе к углам. Такое смещенное расположение трубок относительно друг друга позволяет равномерно распределять тепловую нагрузку на радиатор.

Cooler Master Hyper Z600 Cooler Master Hyper Z600

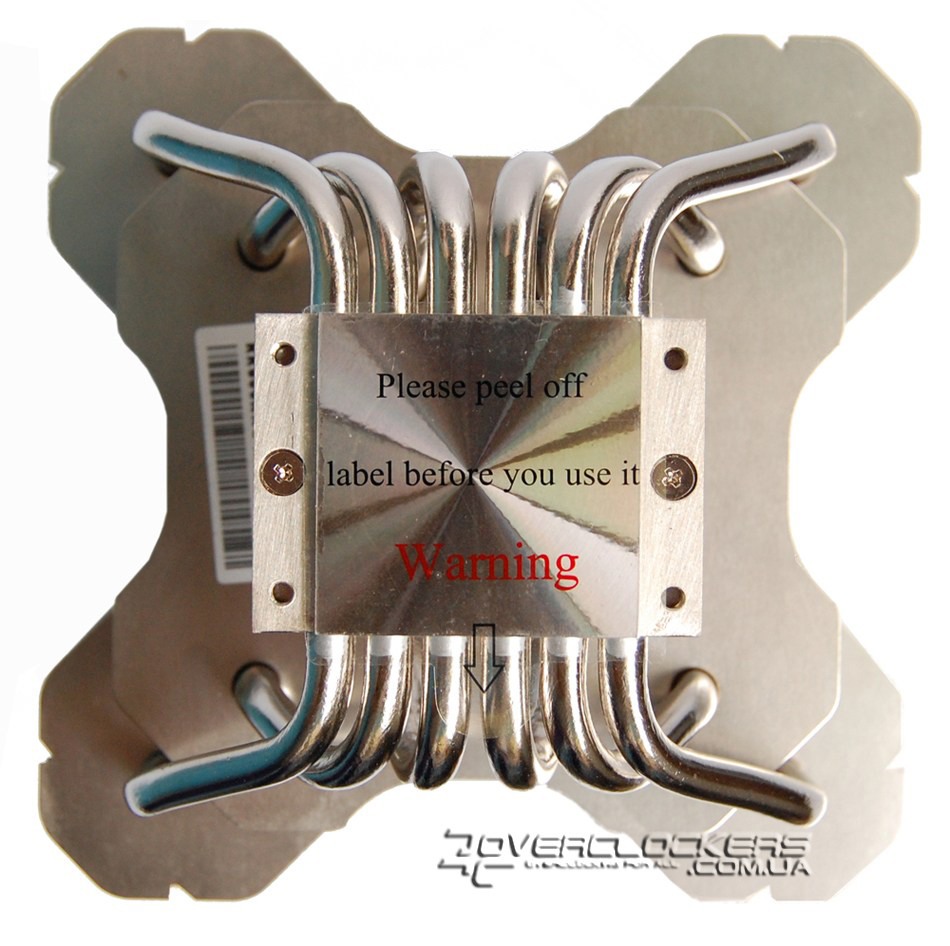

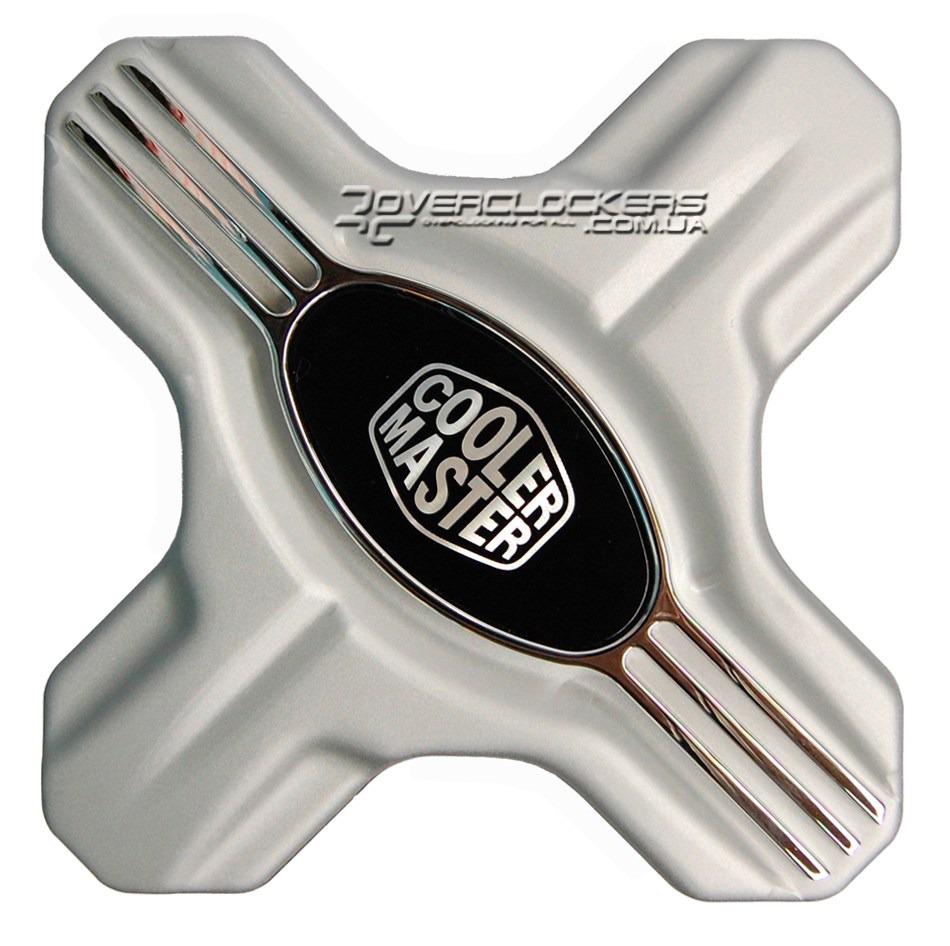

Сверху радиатор закрыт алюминиевой крышкой с логотипом компании, а основание кулера защищено наклейкой.

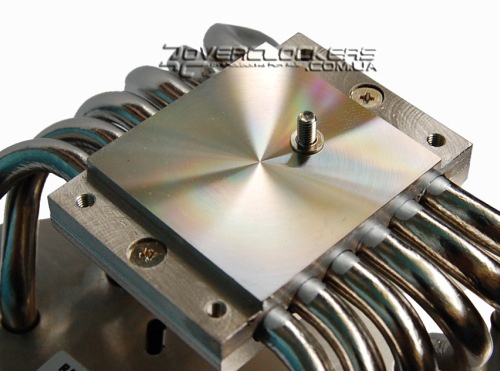

Медное никелерованное основание имеет идеально ровную поверхность. Хоть качество обработки основания и очень высокое, но оно не зеркальное, заметны концентрические окружности, как след от шлифовки. Да  и зеркальная поверхность, в общем-то, не всегда является показателем качественной обработки, ведь она достигается за счет химической обработки основания, что не всегда гарантирует ровную поверхность, как мы убедились на примере кулера Floston FCU999HCSAC.

Cooler Master Hyper Z600

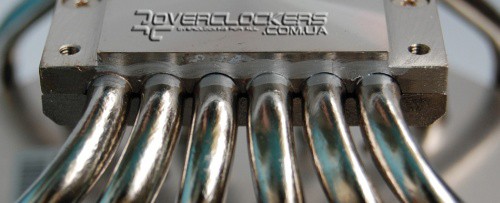

Трубки расположены в желобках, которые очень хорошо подогнаны под их размер. По некоторым данным они припаяны к основанию, но у нашего экземпляра был заметен на одной из боковых сторон след от клея, хотя неряшливый вид смазанного отпечатка говорит, возможно, и о его случайном происхождении.

Cooler Master Hyper Z600

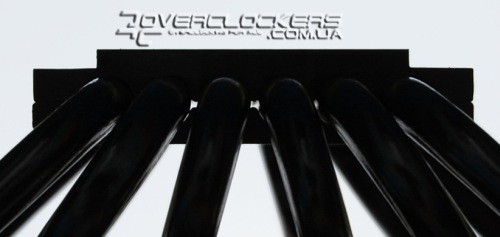

А вот верхняя крышка прилегает не так плотно и имеет заметные полости в месте контакта с трубками, которые хорошо видны, если рассматривать их напротив источника света.

Cooler Master Hyper Z600

Это не особо то и страшно при условии качественного контакта с основанием. Но с другой стороны, верхняя крышка контактирует и с нижним основанием, которое является основным теплосьемником. Так что заполнение пустот теплопроводящей субстанцией или припоем положительно сказалось бы и на общей эффективности за счет увеличения площади контакта с трубками.

Производитель говорит о возможности данного кулера в пассивном режиме рассеивать до 89 Ватт тепла, поэтому он подходит и для Core 2 Quad и Phenom X4. Но какой бы не был эффективный данный кулер, все будет зависеть и от корпуса и вентиляции воздуха в нем. При высоком тепловыделении других компонентов внутри системного блока надеяться на то, что пассивный кулер справится с мощными процессорами под нагрузкой без дополнительных вентиляторов было бы все же глупо. Поэтому в комплекте есть крепление, которое дает возможность установить два вентилятора диаметром 120 мм на боковые грани Hyper Z600.

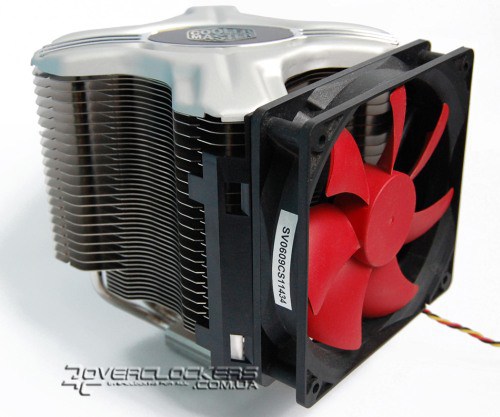

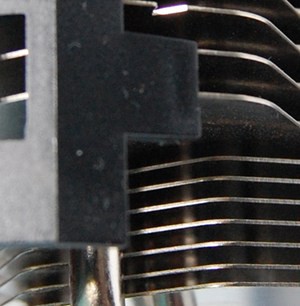

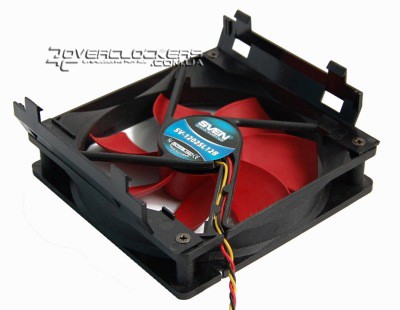

Крепление имеет вид пластиковых уголков, которые прикручиваются в вентилятору, а потом цепляются за радиатор соответствующими защелками.

Cooler Master Hyper Z600

При установке вентилятора стоит обратить внимание на инструкцию, поскольку в ней приведен способ установки, который гарантирует максимально эффективное положение вентиляторов относительно радиатора, в частности пластиковые уголки прикручиваются коротким концом к низу, а нижнее ушко-защелка наполовину должно свисать над крайним ребром.

Cooler Master Hyper Z600

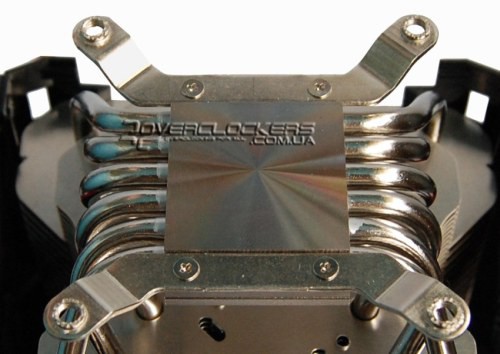

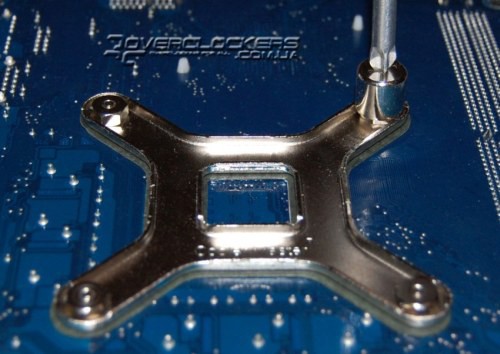

Для установки кулера придется извлекать материнскую плату. К основанию кулера прикручиваются две пластины с длинными винтами и резиновыми прокладками. С обратной стороны платы надевается backplate, на винты одеваются фиксирующие гайки и затягиваются с помощью специального ключа-головки из комплекта.

Cooler Master Hyper Z600

Cooler Master Hyper Z600

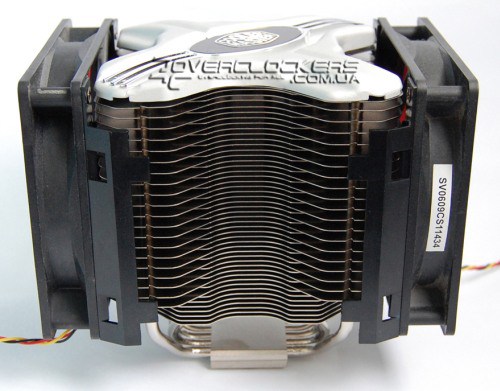

С установленными вентиляторами кулер принимает следующий вид.

Cooler Master Hyper Z600

Cooler Master Hyper Z600

И без того немаленький кулер с одним вентилятором имеет уже глубину почти 155 мм, а с двумя - 180 мм. Однако при столь внушительных размерах кулер не упрется ни в радиаторы на памяти, ни в систему охлаждения чипсета на материнской плате, поскольку возвышается над ними. В корпусе Chieftec CH-01B этот кулер разместился без труда.

Cooler Master Hyper Z600

Традиционно тесты кулеров мы стараемся проводить в закрытом корпусе (за исключением, если они в него просто не помещаются). И тут надо отметить, что в любом корпусе даже при отсутствии каких-либо корпусных вентиляторов создаются вытяжной поток вентилятором в блоке питания (который отмечен красной стрелкой на изображении). Так что даже без вентилятора кулер частично продувается. Но из-за расположения блока питания, правая часть радиатора продувается слабее. Тестирование в пассивном режиме мы проводили именно в такой конфигурации, а чтобы уменьшить влияние блока питания, вентилятор в нем был заменен на низкообротистый.

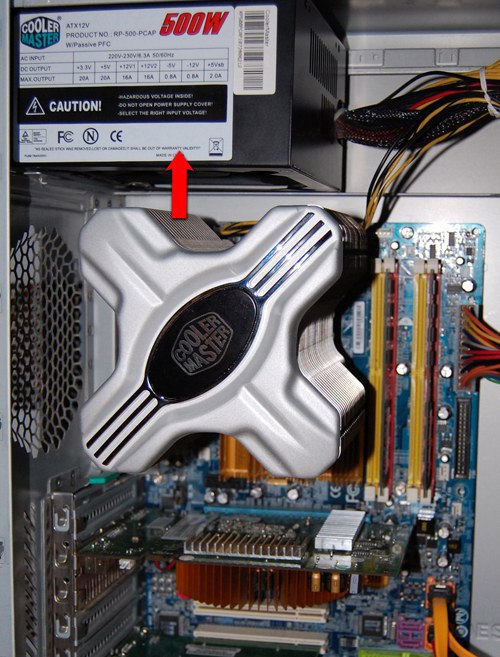

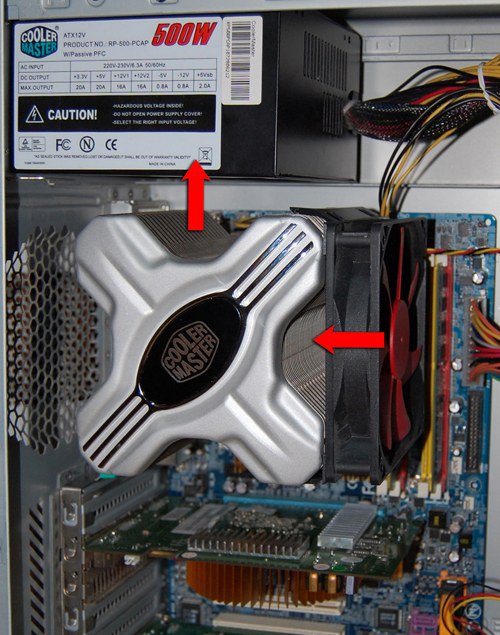

При установке одного вентилятора стенд имел следующий вид (направление создаваемого им воздушного потока отмечено стрелкой):

Cooler Master Hyper Z600

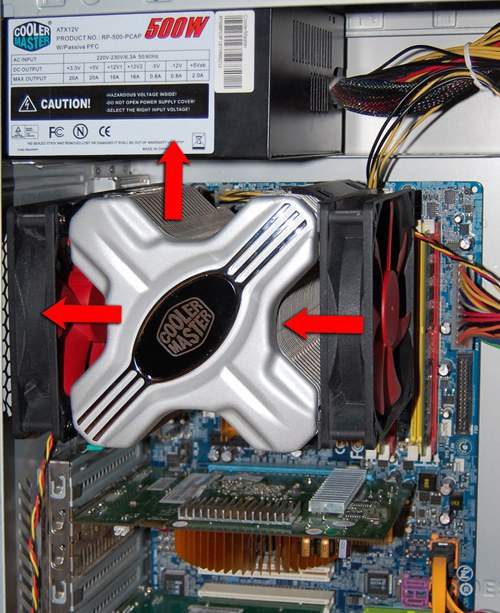

Второй вентилятор (который в нашем корпусе уже почти упирался в стенку) устанавливался так, чтобы создать однонаправленный воздушный поток с первым.

Cooler Master Hyper Z600

Конструкция кулера позволяет установить вентиляторы с любой стороны, но приведенная конфигурация наиболее целесообразна, ведь одновременно создает вытяжной поток из корпуса. Нижнее расположение вентилятора нагнетает горячий воздух от видеокарты, а на верхнюю грань радиатора вентилятор в нашем корпусе просто не помещается, он упирается в блок питания.

Установка на платформу AMD мало чем отличается от установки на Socket LGA 775. Вам нуеобходимо будет лишь прикрутить другую усилительную пластину и специальную крепежную рамку. Кстати, крепление позволяет устанавливать кулер на платы не только с 4 крепежными отверстиями, но и с двумя. Есть возможность установки кулера на любую платформу без усилительной пластины, тогда вместо нее под фиксирующие гайки подкладываются специальные пластиковые кольца. Но при весе конструкции мы бы не рекомендовали это делать.

Cooler Master V8

Следующая модель является уже активным кулером башенной конструкции. Коробка его имеет стильное черное оформление. На лицевой стороне изображен кулер, а на задней стороне приведено описание его характеристик.

Cooler Master V8

Внутри коробки кулер расположен в пластиковом блистере, в маленькой коробочке в нижнем отсеке находится запакованный набор крепепления.

Cooler Master V8
Cooler Master V8

Кроме крепежных аксессуаров внутри так же есть подробная инструкция по установке и талон с гарантийной информацией.

Cooler Master V8

Сам же крепежный набор ничем не отличается от предшественника. Изменилась только термопаста, поставляемая с кулером, да еще появились заглушка для PCI-слота, о назначении которой будет сказано чуть ниже.

Cooler Master V8

Кулер имеет габариты 120x128x161,1 мм при весе 865 грамм. Он состоит из 4 секций радиатора и восьми никелированных тепловых трубок. Две большие секции имеют горизонтальное расположение пластин (48 побольше и еще 10 у основания меньшего размера на каждую секцию). Боковые секции образованы вертикальными пластинами в количестве 38 штук на каждую.

Cooler Master V8 Cooler Master V8

Боковые секции радиатора насажены на две тепловые трубки. Причем эти трубки нагружены только одной секцией, т.е. по две задействовано с каждой стороны на отдельный радиатор, в итоге используется всего четыре трубки. Оставшиеся четыре имеют уже U-образную форму и пронизывают сразу две центральные секции. Причудливо изгибаясь у основания, они равномерно пронизывают пространство радиаторов, что, опять же, помогает равномерно распределить нагрузку. Две из этих четырех трубок пронизывают лишь 2х48 больших пластин, в то время как на остальные приходится уже все 2х58 пластин.

Cooler Master V8 Cooler Master V8

Конструкция довольно запутанная и трубки переплетаются так, что пока не изучишь основание, сразу не разберешься что к чему. Будем надеяться, что инженеры Cooler Master при создании столь изощренной формы руководствовались не только эстетическими соображениями, но и практическими целями, и такая раздельная структура поможет данной модели отлично себя показать.

Cooler Master V8 Cooler Master V8

Верхняя часть кулера закрыта пластиковой крышкой, которая по совместительству выступает и креплением для вентилятора. Как вы уже могли заметить, никаких креплений для вентиляторов по бокам не предусмотрено. Разбив радиатор на две части, конструкторы разместили продувающий вентилятор внутри, что вполне разумно, ведь в таком случае он будет наиболее эффективно продувать весь объем радиатора даже на небольших оборотах. Общий вид радиатора без вентилятора следующий:

Cooler Master V8

Обработка основания аналогична тому, что мы видели ранее у Hyper Z600.

Cooler Master V8

Такая же ситуация и с тепловыми трубками. Они плотно лежат в желобках нижней половины основания, но вот по бокам между ними есть пустоты, что заметно по просветам.

Cooler Master V8

Cooler Master V8

Что касается крышки с вентилятором, то, как вы уже догадались, она съемная. Точно так же при желании можно заменить и родной вентилятор на что-то другое. Хотя предустановленный вентилятор A120-25-20RB-4DP-F1 диаметром 120 мм имеет нестандартную конструкцию с сильно изогнутыми лопастями, которые должны обеспечивать ему преимущество над обычными моделями. Он имеет прозрачную крыльчатку, а в углы пластикового корпуса вмонтированы светодиоды. Крепится он к крышке за счет обычных защелок и для гашения вибрации под место соприкосновения подложены мягкие подушечки.

Cooler Master V8

Подключается вентилятор 4-штырьковым разъемом. Кроме того, имеется выносной регулятор оборотов. Но если быть точнее, то этот регулятор в случае автоматического управления оборотами вентилятора материнской платой, выступает как ограничитель максимальных оборотов. В заявленных характеристиках говорится о работе в диапазоне от 800 до 1800 оборотов в минуту. На самом же деле максимальные обороты вентилятора составили 1950 оборотов в минуту, а с помощью регулятора их можно снизить до 1500 оборотов.

Конструктивно регулятор представляет из себя простой переменный резистор на 10 кОм, играющий роль шунта. Он прикручивается к заглушке PCI-слота и устанавливается на заднюю стенку корпуса.

Cooler Master V8

Процесс установки кулера ничем не отличается от такового для рассмотренной выше модели, крепление одинаково. Благодаря меньшим габаритам Cooler Master V8 занимает внутри корпуса меньше места, не больше чем типичный башенный кулер. Зато для этой модели уже заявлена возможность рассеивания 180 Ватт тепла, что с лихвой хватит для любого современного процессора, в том числе и с разгоном.

Cooler Master V8

В тестировании этого кулера мы задействовали дополнительно корпусной вентилятор, поскольку на радиаторе не предусмотрено никаких креплений.

Cooler Master V8

Плюс к необычному внешнему виду кулер V8 обладает еще и подсветкой. Вмонтированные в вентилятор светодиоды красного света слегка подсвечивают кулер и окружающее пространство сквозь специальные отверстия в пластиковом кожухе.

Cooler Master V8

Cooler Master V8

Тестовая конфигурация и особенности тестирования

Тестовый стенд:
  • Процессор: Pentium Dual-Core E5200 2,5 ГГц (разогнанный до 3,9 ГГц при 1,38 В);
  • Материнская плата: Gigabyte P35-S3;
  • Память: 2х2GB GoodRAM PC6400
  • Видеокарта: XpertVision GeForce 8600GT Super;
  • Жесткий диск: 320GB Hitachi T7K250;
  • Блок питания: CoolerMaster eXtreme Power 500-PCAP
  • Корпус: Chieftec CH-01B.
Тестирование кулеров проводилось в закрытом корпусе. Спереди на боковой стенке в корпусе расположено два вентилятора 92 мм, подключенные к 5В, которые, впрочем, почти не нагнетают воздух во внутрь корпуса, а обдувая жесткие диски, выдувают его через отверстия в противоположной боковой стенке (такова особенность Chieftec CH-01B). Для тестов специально использовалась относительно «холодная» видеокарта GeForce 8600GT, чтобы она не сильно сказывалась на повышении внутренней температуры. Использовался блок питания Cooler Master eXtreme Power 500-PCAP, но его вентилятор был заменен на SVEN SV-12025L12S, который работает на 1200 оборотов в минуту вместо 2500 у оригинального вентилятора. По этой причине не следует сравнивать полученные результаты с прошлыми тестами, в частности в последнем тесте кулеров OCZ этот же блок использовался с вентилятором на 2400 об/мин. У данного блока питания обороты вентилятора не регулируются, так что частота вращения и создаваемый воздушный поток стабильны вне зависимости от повышения температуры и нагрузки. Все эти меры сводят практически к минимуму влияние любых внешних факторов на полученные температуры под разными кулерами. В качестве соперника выбран Thermalright Ultra-120 eXtreme, который уже не в одном тестировании на страницах нашего сайта доказал свой высокий статус.

Что до самих кулеров, то их тестирование проводилось в пассивном режиме (без установленных вентиляторов и без корпусных вентиляторов), когда единственным продувающим вентилятором был относительно удаленный SV-12025L12S в блоке питания. Пассивный режим не использовался для V8, поскольку этот кулер имеет цельную конструкцию и предполагается, что разбирать его никто не будет. Второй тест проводился с установленным вентилятором на 800 оборотов в минуту, третий при 1200 оборотах. Следующий тест приводился с двумя вентиляторами, для V8 и Ultra-120 eXtreme ими выступали корпусные вентиляторы, на Hyper Z600 второй вентилятор устанавливался на заднюю сторону радиатора (как было изображено выше в описании его установки). В приведенных режимах использовались SVEN SV-12025L12B, максимальные обороты которых 1200 об/мин.

В следующих режимах использовались высокооборотистые вентиляторы. Основной вентилятор работал на скорости 1950 об/мин, корпусной (или дополнительный у Hyper Z600) на 1200 об/мин. У V8 все еще использовался родной вентилятор, для других кулеров — Titan TFD-12025L12B. Ну и напоследок мы решили провести слегка экстремальный тест с вентилятором на 2400 оборотов в минуту при корпусном Titan на 1950 об/мин. В данной случае в модели V8 родной вентилятор уже изымался и заменялся на наш. Конечно, маловероятно, что при уровне шума почти в 40 дБ, который создает Globe Fan S1202512M, кто-то будет использовать такую систему охлаждения, но этот режим добавлен для выяснения потенциала каждой модели. А большой набор различных режимов позволит нам составить наиболее полное мнение о возможностях каждой системы охлаждения при использовании разных вентиляторов.

Обороты Cooler Master V8 регулировались вручную, путем подключения кулера к трехштырьковому разъему через Zalman Fan mate. Для получения максимальной частоты оборотов вентилятора он подключался уже напрямую к плате.

Для всех кулеров использовалась одинаковая термопаста — Arctic Cooling MX-2. В режиме Idle измерялась температура через 30 минут после старта системы. Под нагрузкой (Burn) измерялась пиковая температура в тесте Intel Burn Test v1.8 на основе Linpack, который наиболее сильно прогревает процессор, а реальные приложения врядли прогреют процессор до подобных температур. Температура отслеживалась по Core Temp 0.99.3. Контроль троттлинга осуществлялся с помощью утилиты RMClock 2.35.0. Температура окружающей среды поддерживалась на уровне 22 °C.


Результаты тестирования

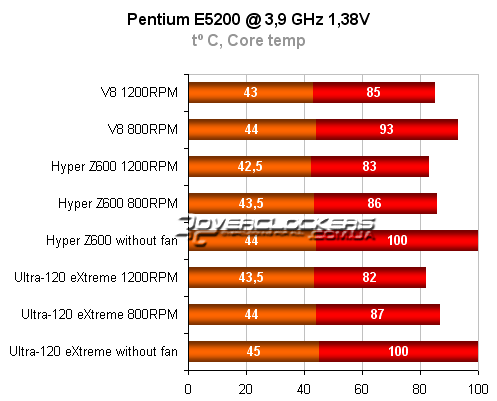

Результаты тестирования Cooler Master Hyper Z600 и Cooler Master V8

В полностью пассивном режиме ни один из кулеров не смог выдержать испытание стресс-тестом Intel Burn Test, температура достигала критической отметки в 100 градусов, после чего включался тротлинг. Но надо отметить, что если с Hyper Z600 это происходило на 18 минуте теста, то с Ultra-120 eXtreme уже на 9 минуте. Cooler Master V8 хоть в этом режиме и не тестировался, но он даже при 800 оборотах вентилятора не особо проявил себя, позволив температуре подняться выше 90 градусов. В этом режиме результаты двух других кулеров оказались лучше на 6-7 °C. При 1200 оборотах отставание V8 уменьшается до 2-3 градусов. Hyper Z600 хоть и является лидером, но Ultra-120 eXtreme уступает ему мизерный 1 °C.

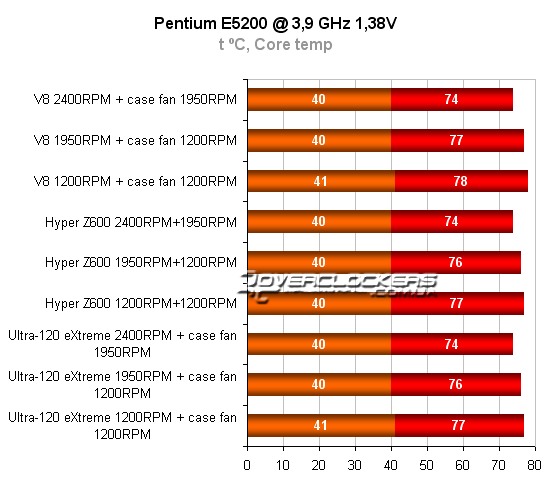

Результаты тестирования Cooler Master Hyper Z600 и Cooler Master V8

На этом графике видно, как благосклонно на температуре сказывается появление второго вентилятора в системе, даже если он крепится не к кулеру, а на заднюю стенку корпуса. И тут уже, независимо от скорости вентиляторов, наблюдаются идентичные результаты Hyper Z600 и Ultra-120 eXtreme. V8 хоть и является аутсайдером, но таковым назвать его тяжело, ведь он проигрывает соперникам всего лишь один градус. Использование сверхмощного вентилятора на 2400 оборотов в минуту с мощным корпусным вентилятором уравнивает уже абсолютно всех, и максимальная температура со всеми кулерами оказывается одинаковой.


Выводы

Пожалуй, впервые в нашем тестировании мы увидели очень схожие результаты у всех участников тестирования, что говорит о высокой эффективности каждой из рассмотренных моделей. Но лидером без сомнения является Cooler Master Hyper Z600. Он показал лучшие результаты, хотя Thermalright Ultra-120 eXtreme отстает лишь в тихих режимах работы на низких оборотах вентилятора, а на высоких показывает такие же результаты. Cooler Master Hyper V8 оказался заметно слабее соперников при низких оборотах вентилятора, но на высоких практически не уступает им.

Hyper Z600 при своих больших размерах вполне вписывается в габариты не самых просторных корпусов, крепление его отличается высокой надежностью. В сочетании с хорошими продемонстрированными им результатами и его умеренной ценой в $65 он является отличным выбором. Как мы увидели, в полностью пассивном режиме для разогнанного процессора его не хватает, зато достаточно добавить вентилятор хотя бы на 1000 оборотов и вы получите уже эффективную и мощную систему охлаждения. Данная модель смотрится привлекательнее чем Scythe Orochi, который оказался не очень эффективным на фоне Ultra-120 eXtreme. А если сравнивать ее с Thermalright IFX-14, то она выигрывает более низкой ценой, и очень качественной обработкой основания без выпуклостей. Подытоживая, хотелось бы отметить, что впечатления от Hyper Z600 у нас сложились исключительно положительные, и мы рекомендуем его к покупке.

Если вы не очень щепетильно относитесь к шуму, то Cooler Master V8 тоже станет отличным выбором, ведь на высоких оборотах он не уступает лидерам среди систем воздушного охлаждения. При этом он обладает достаточно компактными размерами и вполне готов конкурировать с некоторыми гигантами по эффективности. Также плюсом отметим стильный внешний вид и красную подсветку. Не смотря на закрытый вид его конструкции при желании можно произвести замену родного вентилятора, но при наличии ручного ограничителя максимальных оборотов это врядли понадобится. А для повышения эффективности достаточно установить корпусной вентилятор большого диаметра, работающий на выдув. Но с другой стороны плюс $15 к цене за предустановленный один вентилятор в сравнении Hyper Z600 все же многовато.

Ну и под конец хотелось бы пару слов сказать о Thermalright Ultra-120 eXtreme, который уже который год к ряду продолжает оставаться в числе лидеров систем воздушного охлаждения. И данное тестирование лишний раз подтверждает это, ведь только больший в два раза Hyper Z600 смог показать лучший результат, и то, разница эта оказалась очень мизерной. Так что обладателям этой модели можно еще долгое время не обеспокоиться об апгрейде, ну а если и подумывать об этом, то смотреть уже в сторону качественных систем водяного охлаждения.


Благодарим компанию DC-Link, в частности Александра aka Punisher, за предоставленные кулеры Cooler Master.
