Обзор жидкостной системы охлаждения be quiet! Silent Loop 280mm

Установка

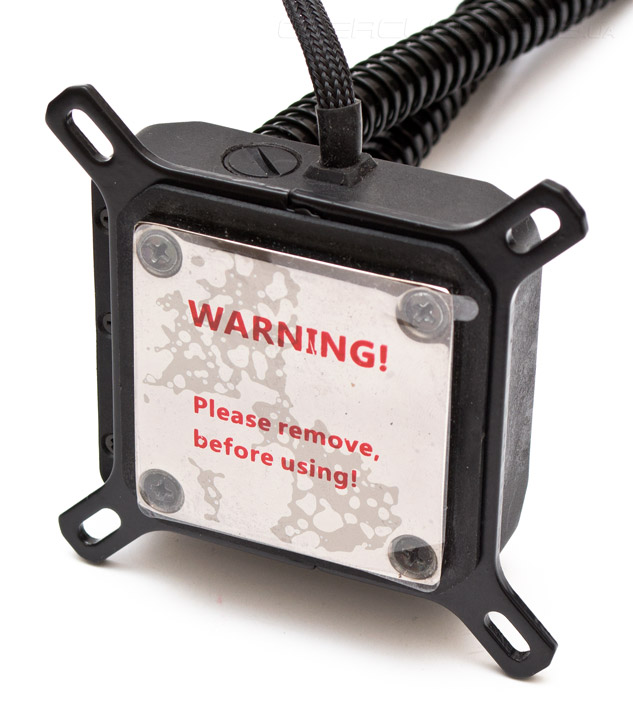

Монтаж be quiet! Silent Loop 280mm осуществляется довольно просто на любом процессорном разъеме. Мы произведем установку на Intel LGA1155. Сначала на водоблок устанавливаются крепежные лапы. Они вставляются по сторонам и защелкиваются посередине друг за друга.

be quiet! Silent Loop 280mm

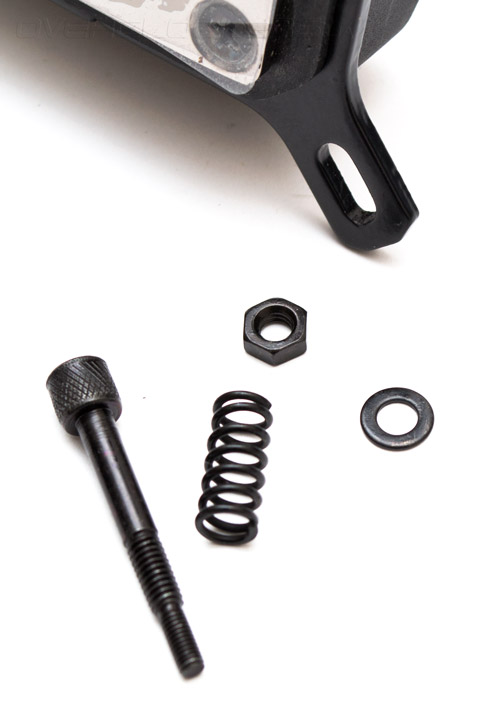

Затем на крепежных лапах нужно собрать прижимные винты. Для этого понадобятся сами винты с накатанной головкой (главное не перепутать их тип, поскольку в комплекте есть три варианта с резьбой под разные типы процессорных разъемов), пружины, металлические шайбы и гайки.

be quiet! Silent Loop 280mm

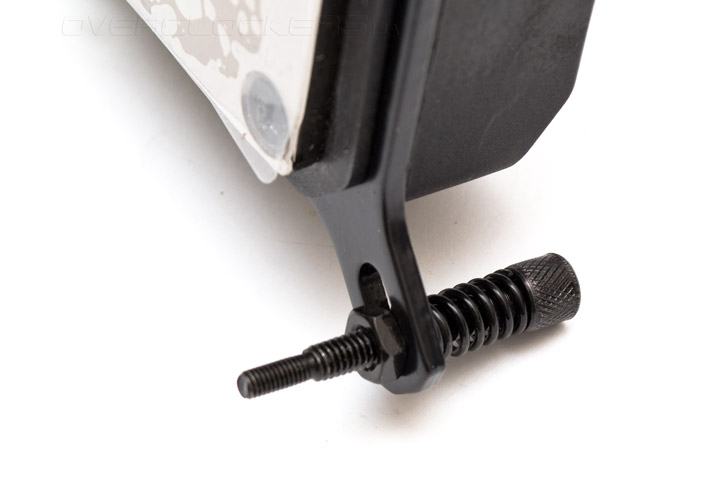

В собранном виде крепеж выглядит следующим образом:

be quiet! Silent Loop 280mm

Прокладка ставится со стороны пружины.

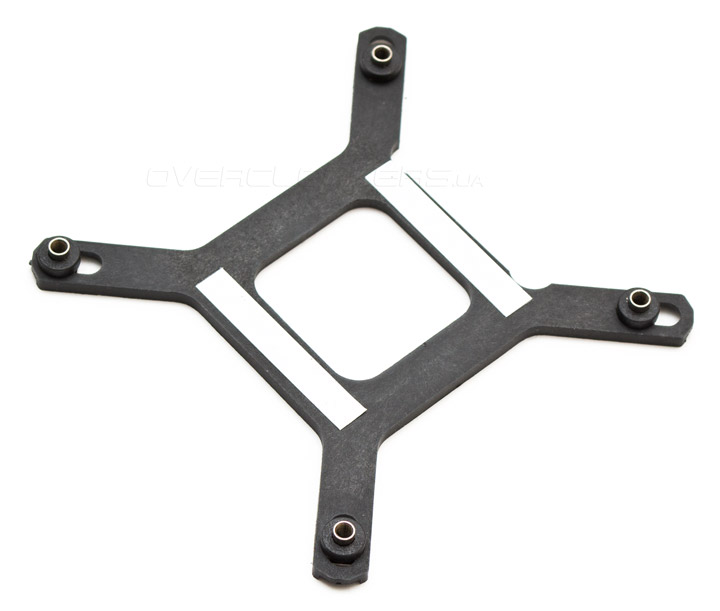

Пластиковая усилительная пластина — не самое лучшее решение. Но другой в комплект не положили. По ее углам есть металлические обоймы, удерживаемые резиновыми прокладками. Две клейкие полоски позволяют зафиксировать пластину на материнской плате. О том, насколько «приятно» отдирать их при демонтаже, наверное, известно всем, кто хоть раз это делал.

be quiet! Silent Loop 280mm

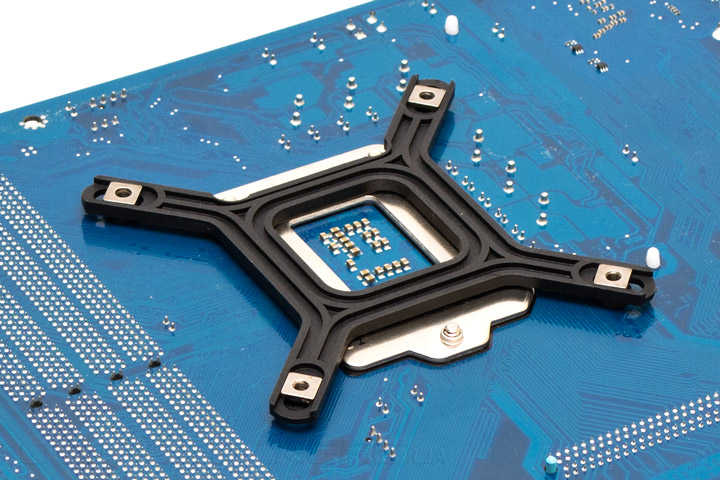

Прикладываем пластину к крепежным отверстиям кулера на материнской плате.

be quiet! Silent Loop 280mm

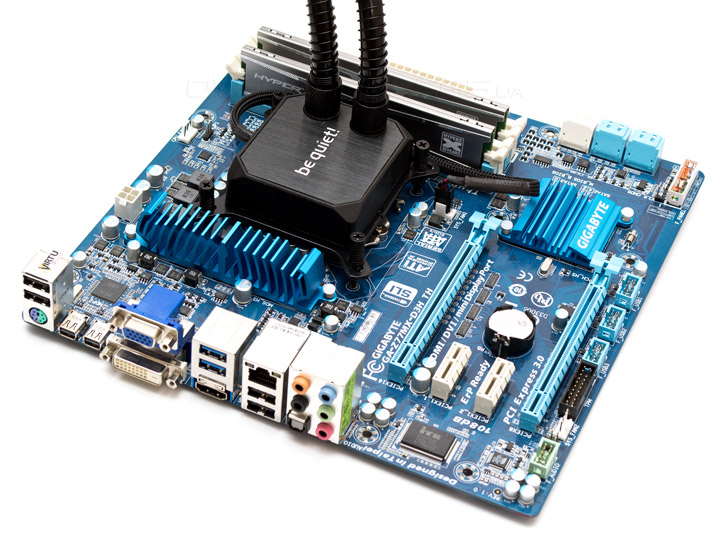

Наносим термоинтерфейс, и, придерживая усилительную пластину, стараемся попасть крепежными винтами через отверстия в плате в ее обоймы. Подпружиненные винты лучше закручивать по несколько оборотов, поочередно, чтобы обеспечить равномерный и хороший прижим. Питание помпы включаем в любой свободный вентиляторный разъем с напряжением в 12 В.

be quiet! Silent Loop 280mm

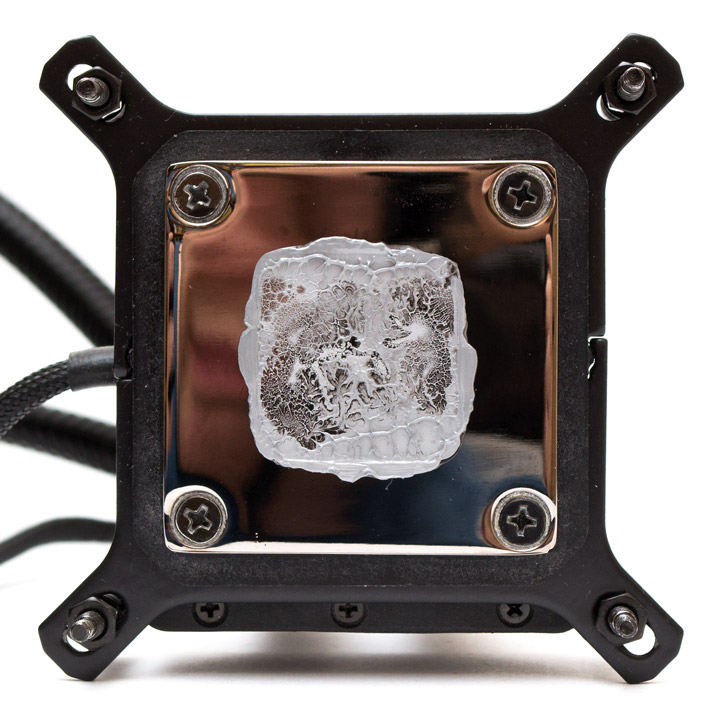

Хотя я и переборщил с количеством термоинтерфейса, отпечаток получился достаточно хорошим. Сильный прижим основания выдавил излишки пасты в стороны. Контакт по всей зоне получился отличным, за исключением правого нижнего уголка, где изгиб имеет крышка тестового процессора.

be quiet! Silent Loop 280mm

Перейдем к тепловому тесту.

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения be quiet! Silent Loop 280 mm сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S.

Техническая характеристика be quiet! Silent Loop 280mm Noctua NH-D15S
Страница продукта bequiet.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-v3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1156/1155/1150/1151/2011-0/2011-v3
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 319х144х30 150х135х160
Размеры вентилятора (ДхШхВ), мм 140х140х25 150х140х25
Материал радиатора и конструкция Медный двухсекционный водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны.
Вес радиатора, г 950 980
Количество пластин радиатора, шт. 168 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 1,9 2
Расчетная площадь радиатора, см2 ~7 700 ~12 660
Размер водоблока, (ДхШхВ), мм 66х73х31
Материал водоблока Пластмассовый корпус с медным никелированным основанием
Скорость помпы при 12В, об/мин 2200
Пиковое энергопотребление помпы, Вт: 1,92
Модель вентилятора 2 x be quiet! Pure Wings 2 140 mm PWM (BQ PUW2-14025-HR-PWM) 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 500 ~ 1600 с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 160 140,2
Уровень шума вентилятора, дБ (А) 37,3 24,6
Статическое давление, мм воды 1,82
Количество и тип подшипника вентилятора Нарезная втулка скольжения (Rifle bearing) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 80 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,3 0,13
Пиковое энергопотребление вентилятора, Вт 3,6 1,56
Дополнительные особенности Пробка для замены хладагента Понижающий максимальные обороты переходник
Средняя стоимость, $ ~159 ~80

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения be quiet! Silent Loop 280mm использовалась следующая конфигурация:

  • процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
  • материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
  • память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термоинтерфейс: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от условного центра радиатора СВО, со стороны вентиляторов. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

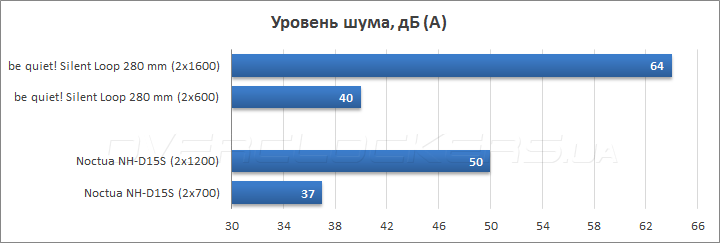

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку обе СО являются достаточно мощными, мы выбрали для них два режима работы. Первый — бесшумный, чтобы узнать насколько хорошо они справляются с отводом тепла в полной тишине. Второй — режим максимальной скорости, чтобы полностью раскрыть их возможности. Кулеру Noctua NH-D15S мы добавили второй вентилятор Noctua NF-A15 PWM, а скорости обеих уравняли на отметке в 1200 об/мин. Дело в том, что для розничного NF-A15 PWM это предельная скорость вращения, в то время как штатный пропеллер данного кулера разгоняется до 1500 об/мин.

be quiet! Silent Loop 280mm

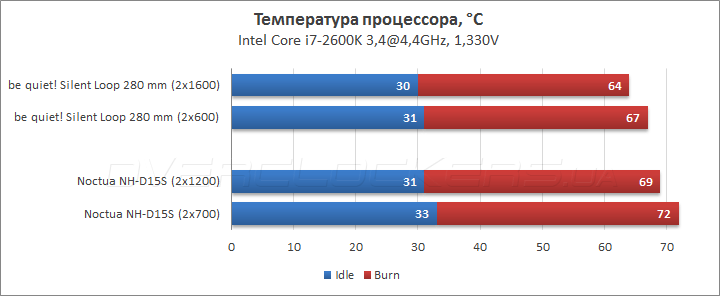

Посмотрим на график температур для каждого уровня шума.

be quiet! Silent Loop 280mm

Когда я впервые сопоставил между собой результаты тестирования, то некоторое время не мог в них поверить. be quiet! Silent Loop 280mm уверенно обошел по производительности один из лучших супер-кулеров в мире. На максимальных оборотах разрыв составил пять градусов, но стоит учесть, что и уровень шума у СВО был гораздо выше, чем у воздушного кулера. Но и в бесшумном режиме Silent Loop 280mm все равно отыгрывает у NH-D15S пять градусов. Полученные температуры достаточно низкие, как для процессора в разгоне, и можно с уверенностью утверждать, что данная СВО способна без проблем охладить любой CPU из ныне существующих. Безусловно, на крупных распределительных крышках процессоров AMD или Intel LGA2011, Noctua NH-D15S сможет слегка наверстать разрыв за счет использования двух тепловых трубок, простаивающих на процессорах сокета Intel LGA1155. Но такая разница при низком уровне шума — это уже прецедент.

Выводы

be quiet! Silent Loop 280 mm — это лучшая из лучших систем СВО типа All-in-One, имеющихся в продаже. За непритязательными внешним видом скрывается много очень приятных особенностей, сочетание которых не получится обнаружить у конкурентов. Здесь есть крупный медный радиатор, длинные шланги, нарезные фитинги, никелированное основание, замечательная тихая и мощная помпа и относительно тихие вентиляторы, не имеющих паразитных призвуков от ШИМ-управления. Отверстие в водоблоке позволяет без проблем обновить хладагент в случае необходимости. Сочетание тишины и производительности выглядит просто феноменально. Я не смогу вспомнить навскидку вторую такую систему СВО, способную при 600 об/мин удерживать разогнанный процессор в рамках его средней рабочей температуры. Более того, повышение скорости вентиляторов до максимума, дает разницу всего лишь в три градуса. Из чего возникает закономерный вопрос — а нужно ли ее вообще повышать? Или проще взять как-то потом на замену более долговечные пропеллеры be quiet! Silent Wings 3 140mm и зафиксировать их обороты на отметке 800–900 в минуту.

Нельзя сказать, что Silent Loop 280mm лишен недостатков. Но они не особо существенны. Например, ставить усилительную пластину водоблока откровенно неудобно во время монтажа системы. Вентиляторы можно было бы взять и более высокого класса. Износ деталей системы является всего лишь вопросом времени. Околосокетное пространство обдувается хуже и о температуре радиаторов силовых цепей стоит позаботиться отдельно. Ну и цена этого СВО не выглядит слишком уж демократичной. С другой стороны — за удобство приходится платить.

Кому можно порекомендовать be quiet! Silent Loop 280mm к приобретению? Скорее всего, тем, кому она реально пригодится. А именно — обладателям мощных вычислительных систем, работающих в постоянной нагрузке, которым требуется тишина без компромисса с производительностью.

be quiet! Silent Loop 280mm Выбор редакции: Лучший продукт
