Будь тихим! Обзор процессорного кулера Be Quiet! Shadow Rock Pro SR1

Компания Be Quiet! представлена на украинском рынке широким ассортиментом блоков питания и корпусных вентиляторов. Визитной карточкой производителя является низкий уровень шума, о чём говорит даже название, которое дословно переводится «будь тихим». Качество продукции так же находится на высочайшем уровне, вентиляторы Be Quiet! просто-таки приятно взять в руки, А вот процессорные кулеры этого вендора в отечественной рознице практически не встречаются. Однако они существуют. Кроме того в арсенале компании есть процессорные решения различных конструкций и ценовых категорий. Сегодня в нашу тестовую лабораторию попал как раз такой образец. Итак, героем нашего сегодняшнего обзора станет Be Quiet! Shadow Rock Pro SR1.


Упаковка и комплектация

Продукт поставляется в строгой, но весьма стильной чёрной коробке. На лицевой стороне упаковки находится фотография продукта, его название, а также надпись, указывающая на способность охладителя рассеивать до 150 ватт тепла.

be quiet! Shadow Rock Pro

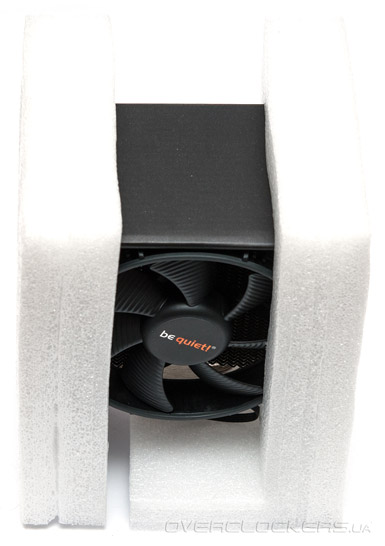

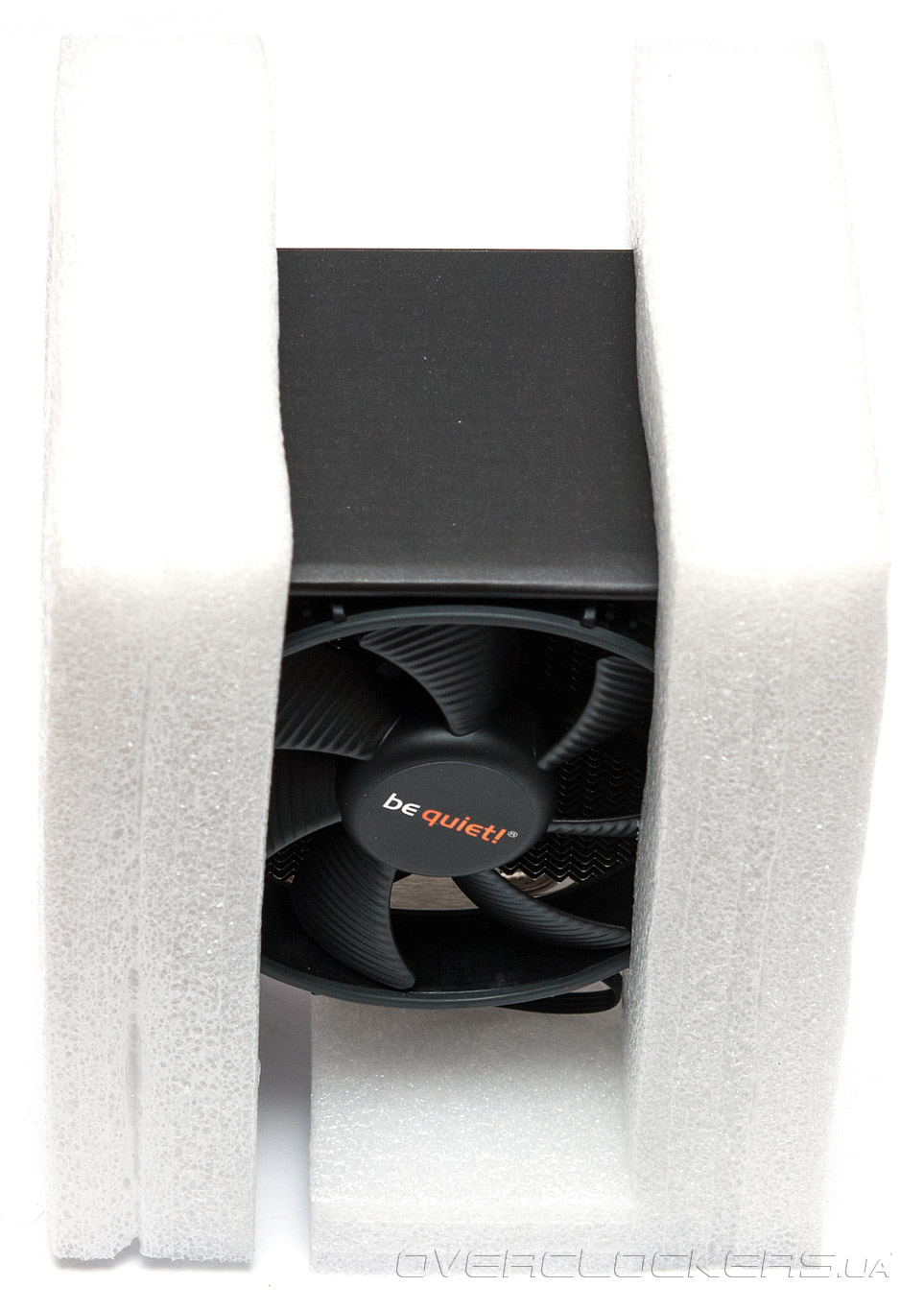

Сам кулер надёжно закреплён в полимерном уплотнителе, что сводит к минимуму возможные повреждения при транспортировке.

be quiet! Shadow Rock Pro

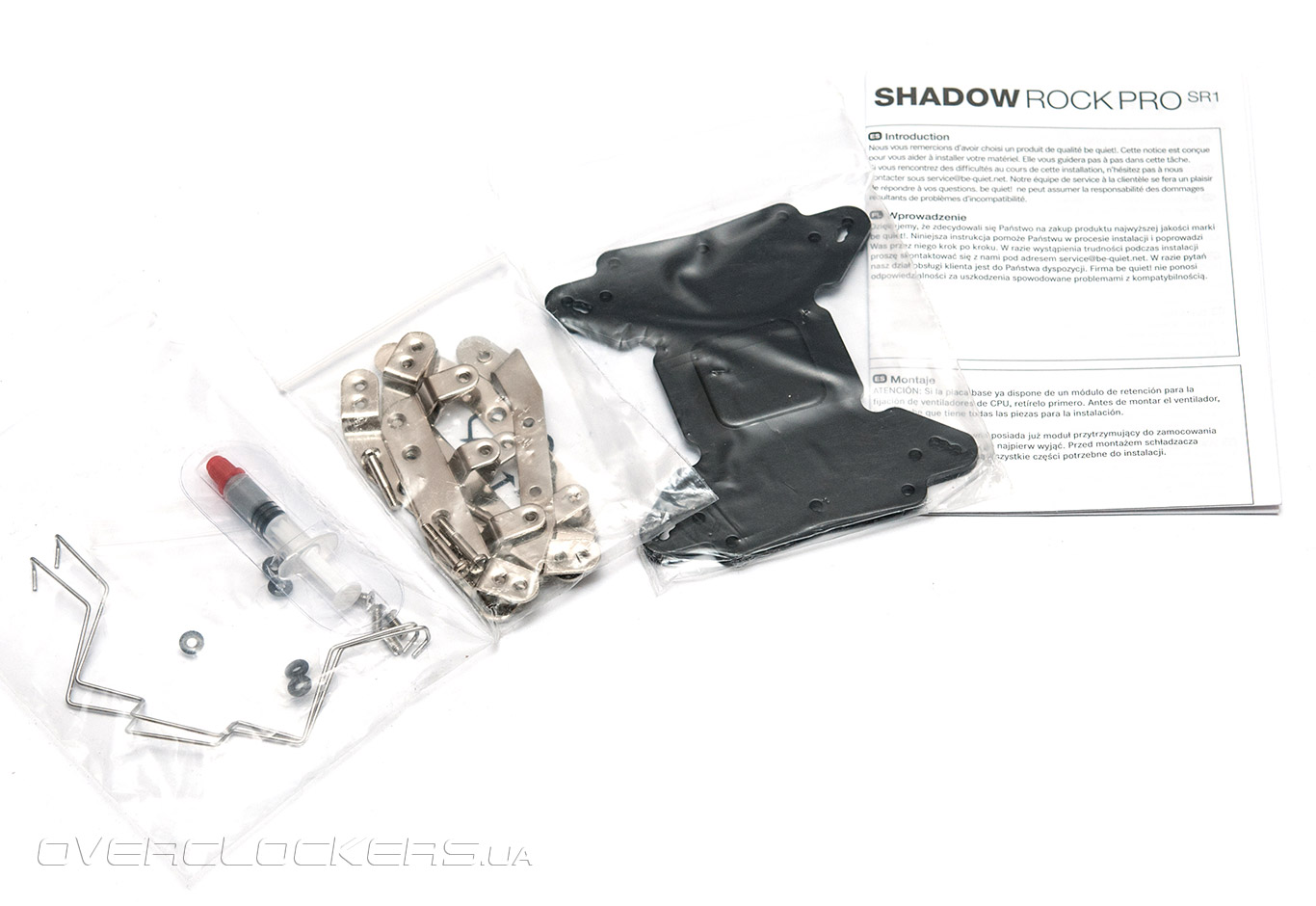

Комплект поставки включает следующие аксессуары:
  • пластина жёсткости (backplate) для материнской платы;
  • набор креплений для Socket 939/940/AM2(+)/AM3(+);
  • набор креплений для LGA775/1155/1156/1366;
  • монтажные винты и шайбы;
  • стальные скобы для крепления вентиляторов;
  • шприц с термопастой;
  • руководство пользователя.
be quiet! Shadow Rock Pro


Конструкция радиатора

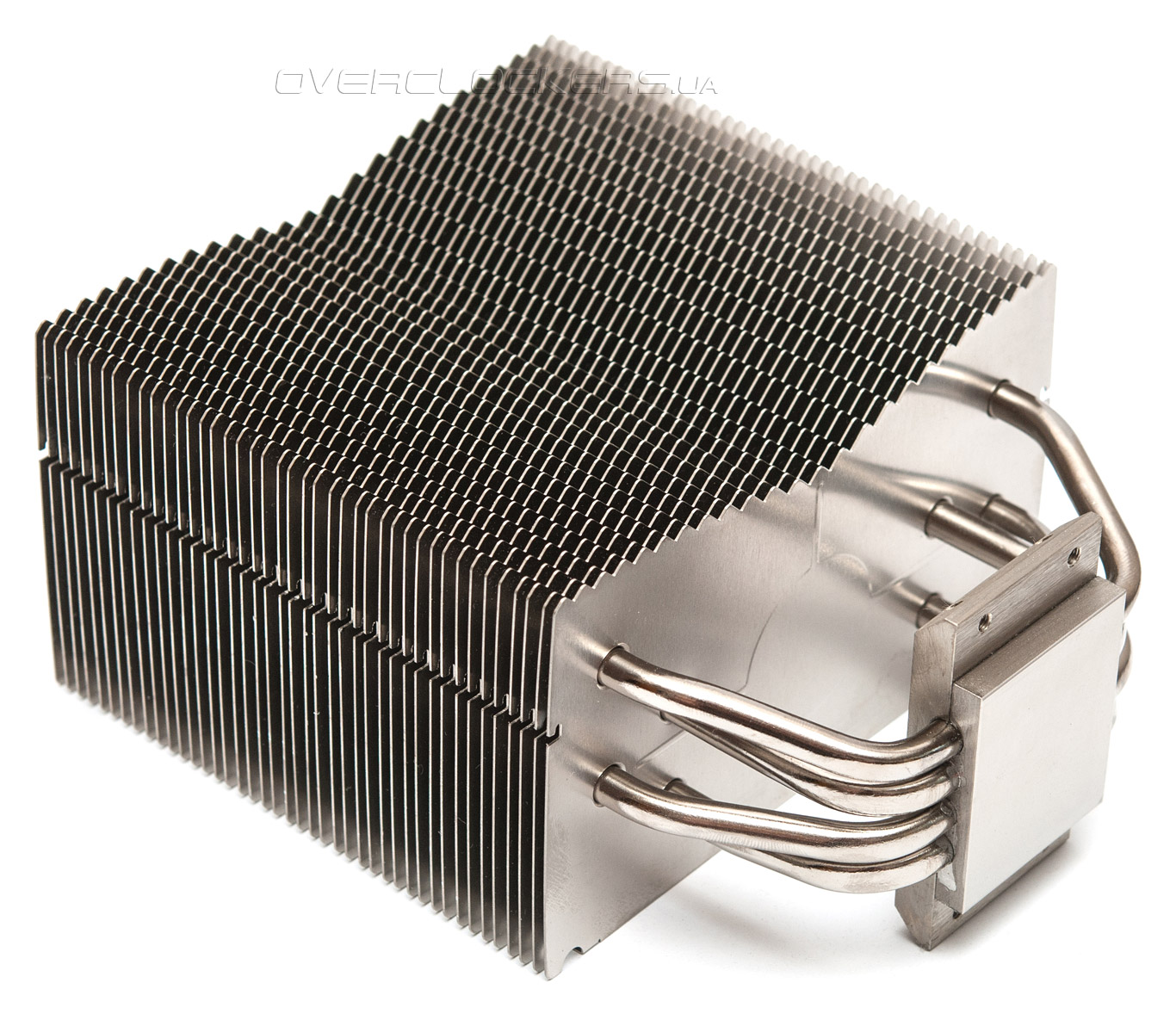

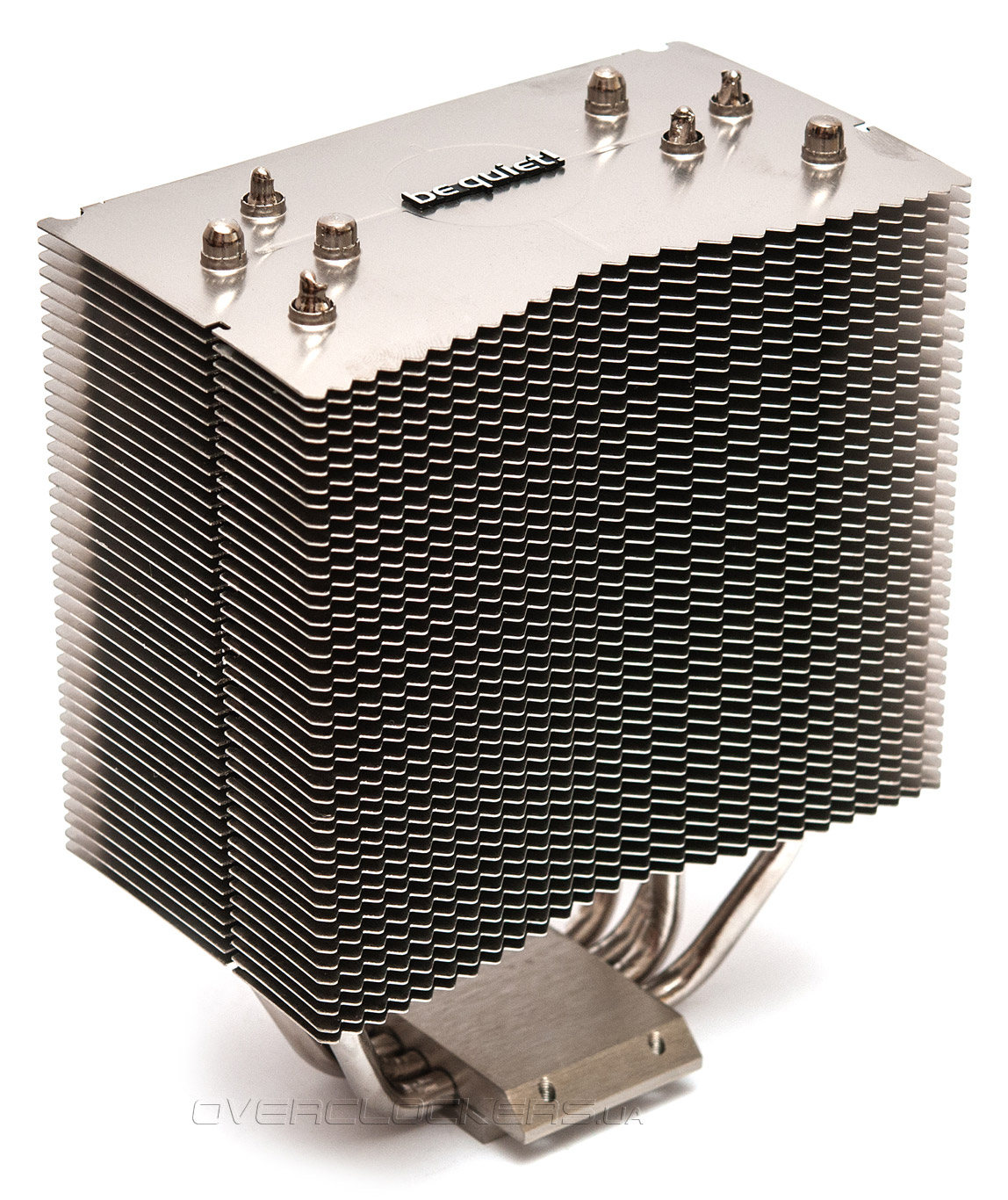

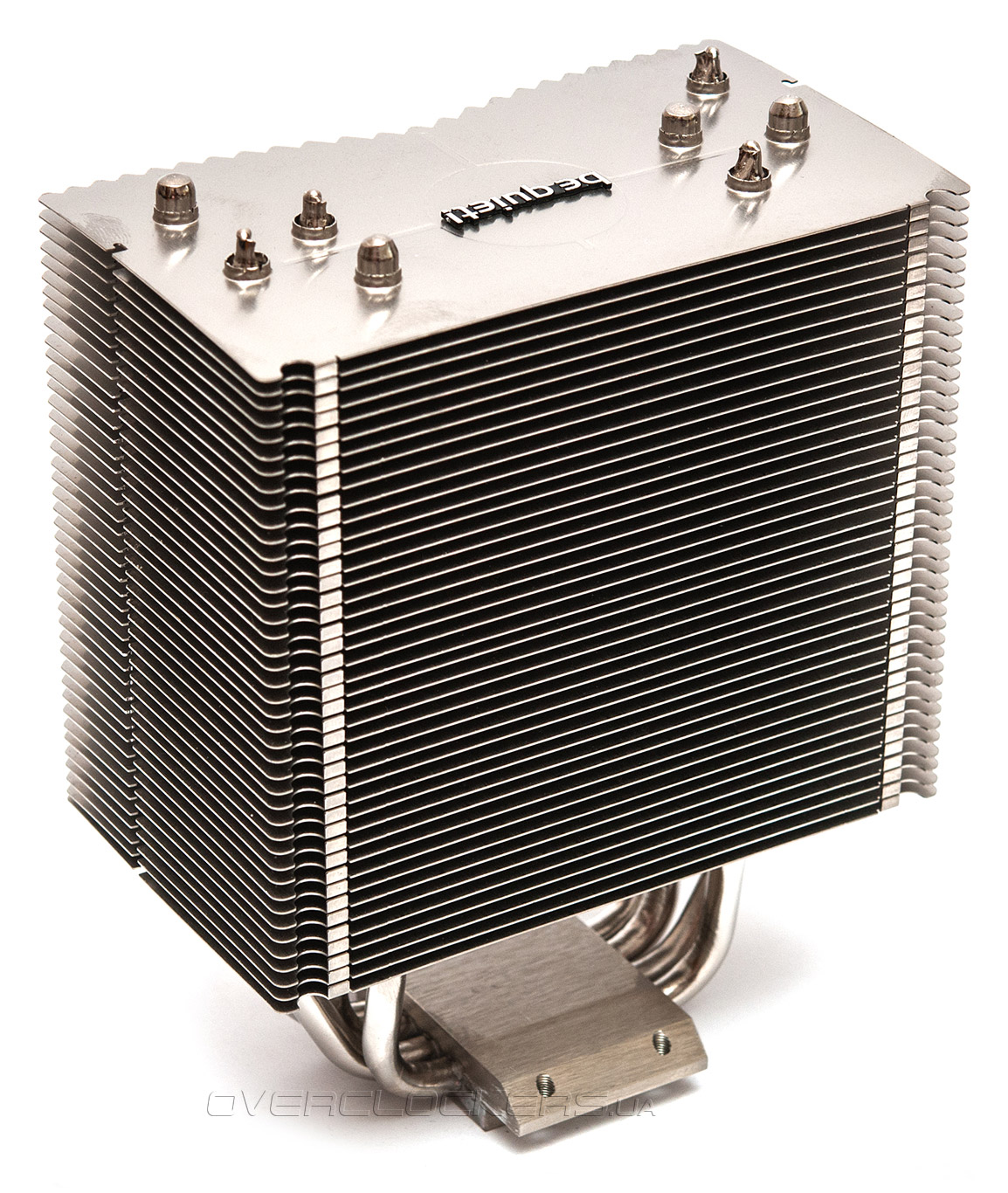

Радиатор Be Quiet! Shadow Rock Pro SR1 является классической башней. Четыре тепловые трубки диаметром 6 мм проходят через медное основание.

be quiet! Shadow Rock Pro

На тепловые трубки нанизаны 42 алюминиевые пластины. Вся конструкция покрыта никелем.

be quiet! Shadow Rock Pro

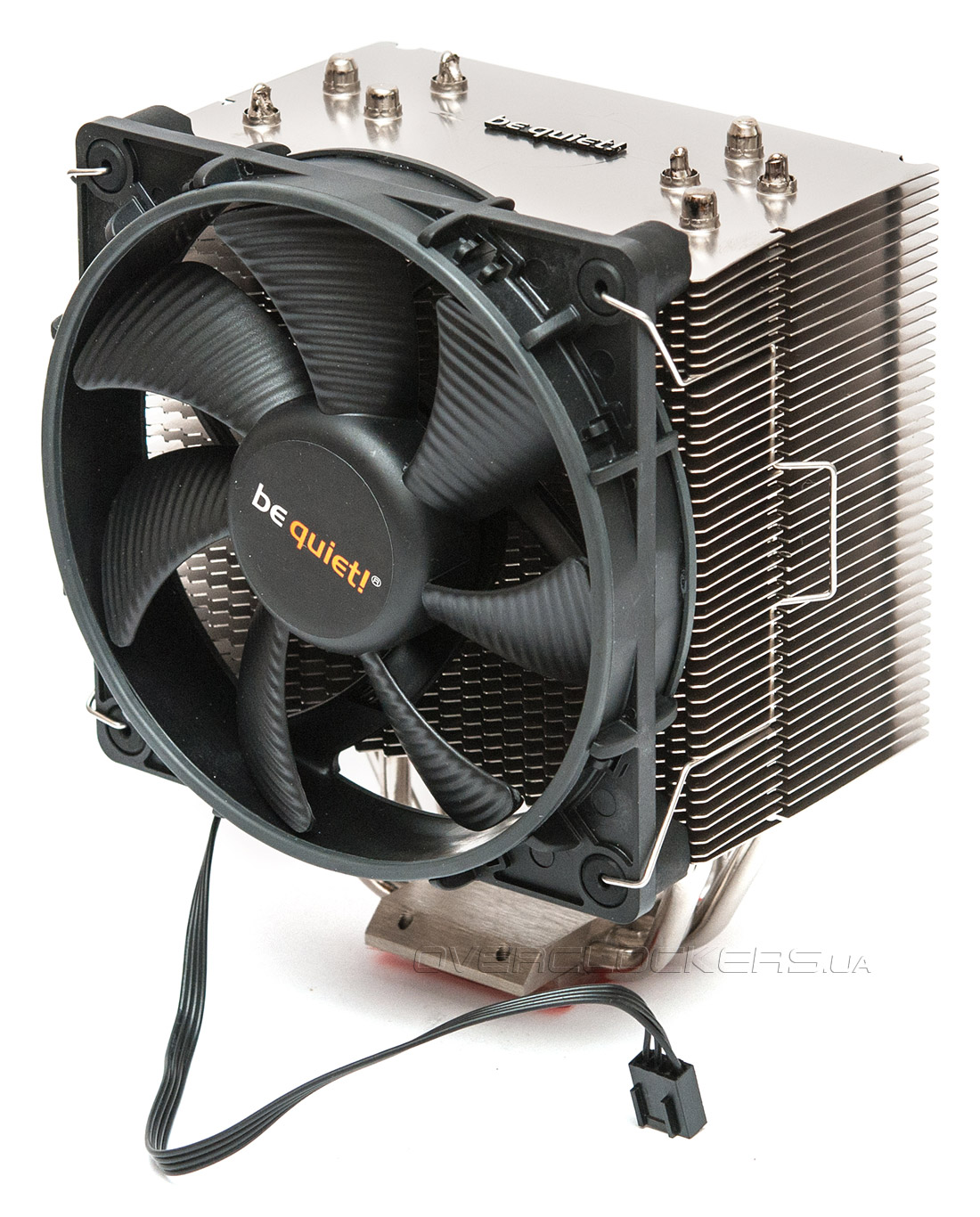

Масса кулера составляет 740 г вместе с комплектным вентилятором, габариты – 98 х 96 х 158 мм. Это сравнительно небольшие показатели, поэтому кулер поместится в большинство стандартных корпусов, и не будет сильно прогибать материнскую плату.

be quiet! Shadow Rock Pro

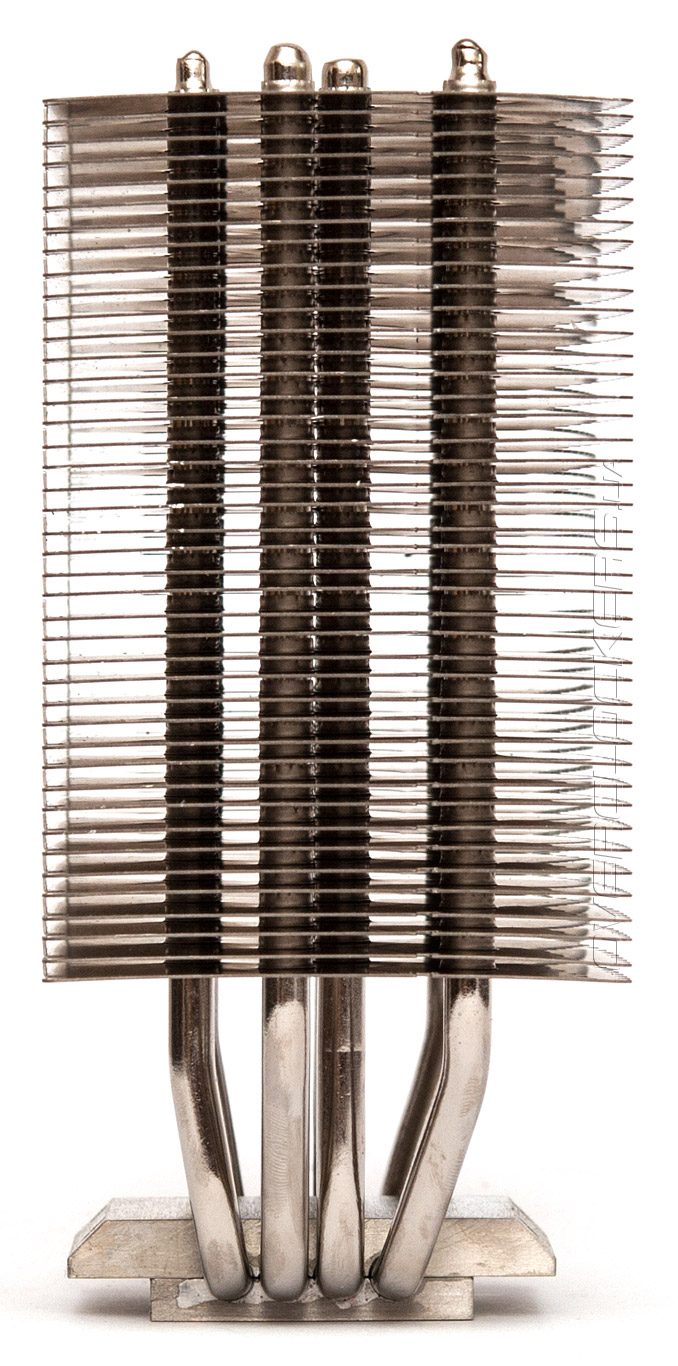

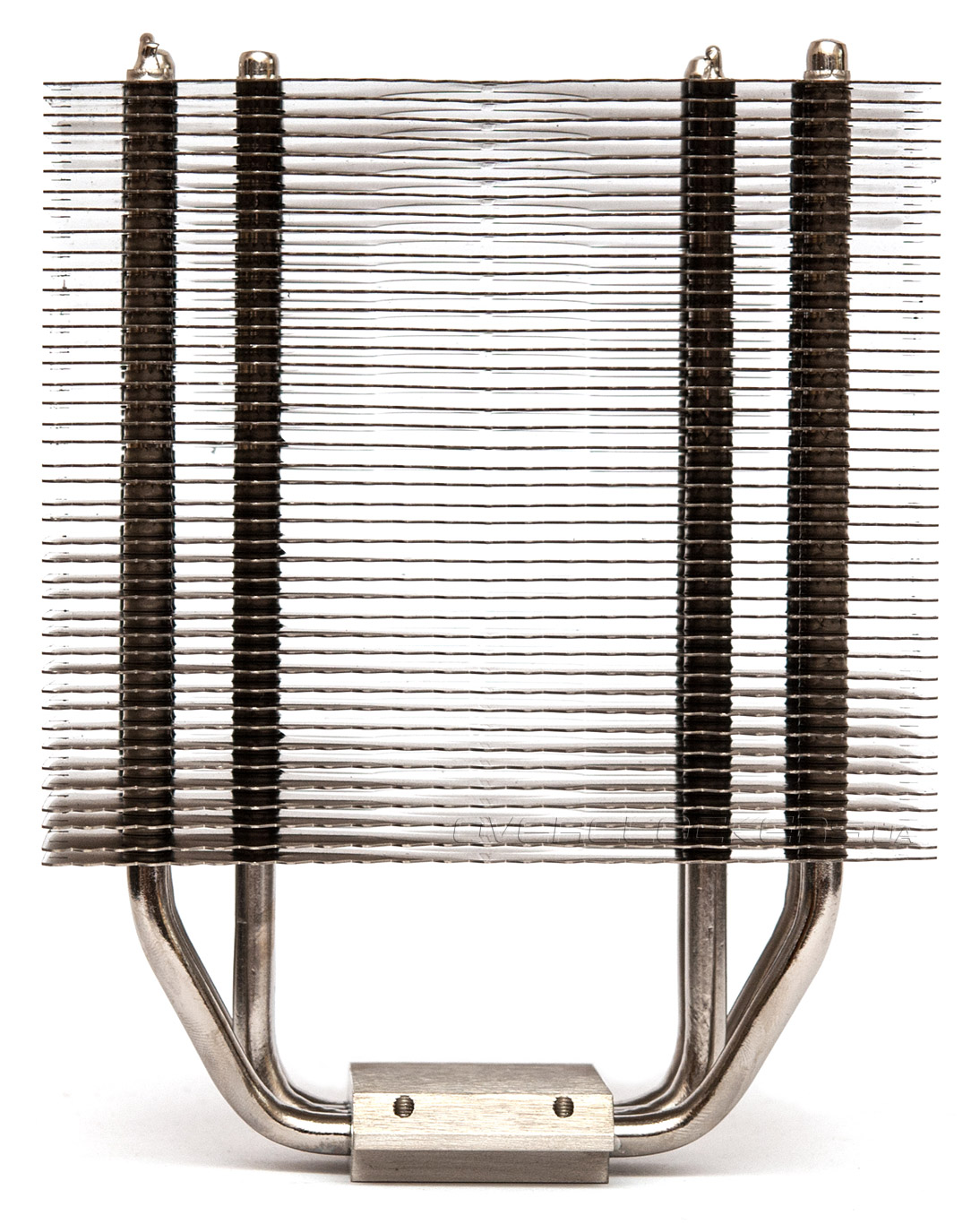

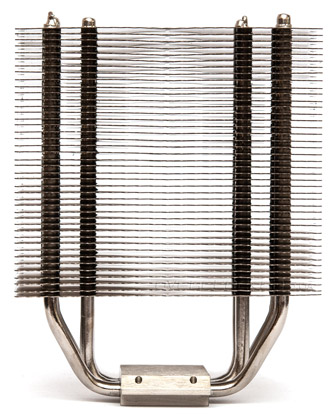

Форма изгиба тепловых трубок такова, что они стоят в две линии на пути воздушного потока. Такая конструкция применяется многими производителями и должна положительно сказываться на эффективности охлаждения.

be quiet! Shadow Rock Pro be quiet! Shadow Rock Pro

Кулер рассчитан на установку лишь одного вентилятора и только с одной стороны. Пластины радиатора с этой стороны имеют нелинейный профиль. Они немного урезаны к центру в форме треугольника. Края пластин имеют треугольные зубцы. Все эти решения применяются инженерами для повышения эффективности обдува ребёр.

be quiet! Shadow Rock Pro

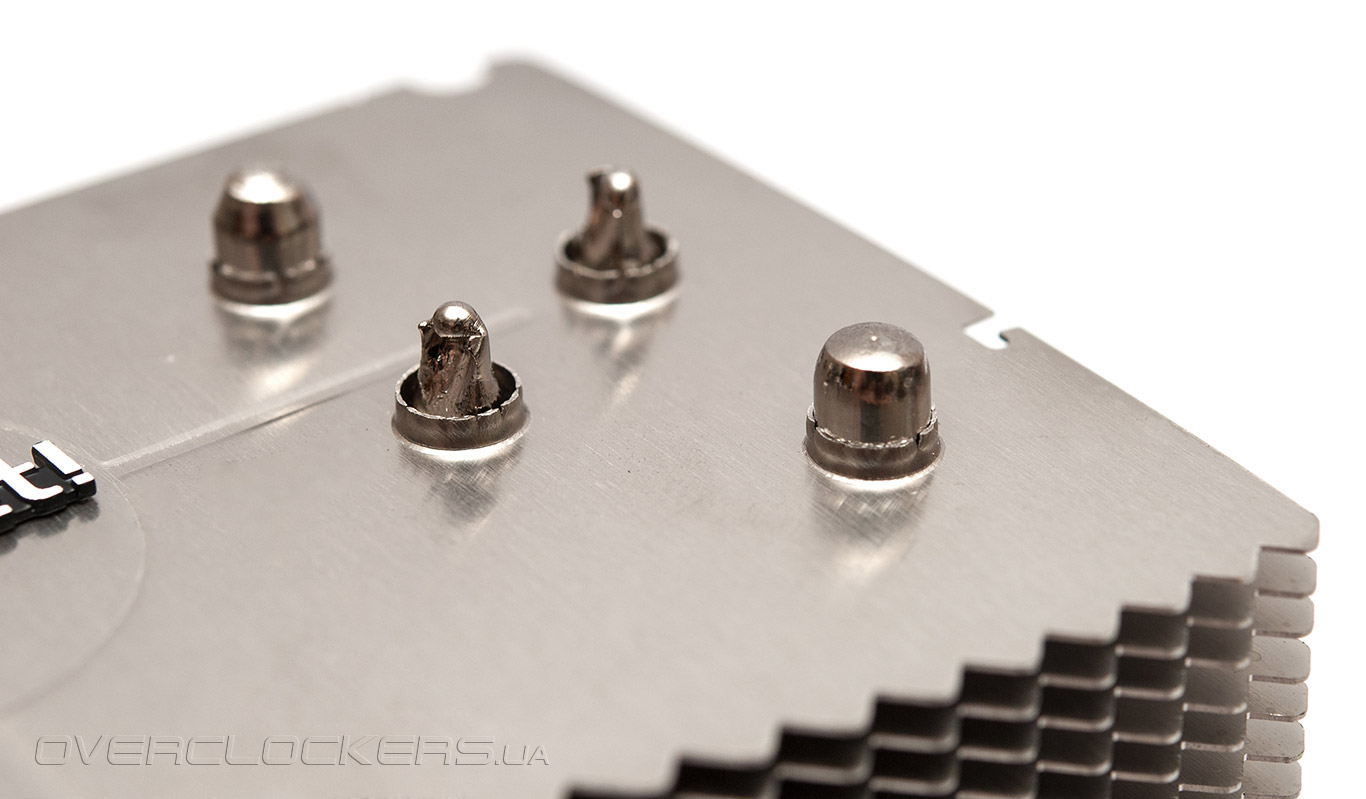

Пластины радиатора не припаяны к тепловым трубкам, но нанизаны очень плотно и надёжно. На первый взгляд может показаться, что пайка таки присутствует, но при детальном рассмотрении следов припоя мы не обнаружили.

be quiet! Shadow Rock Pro

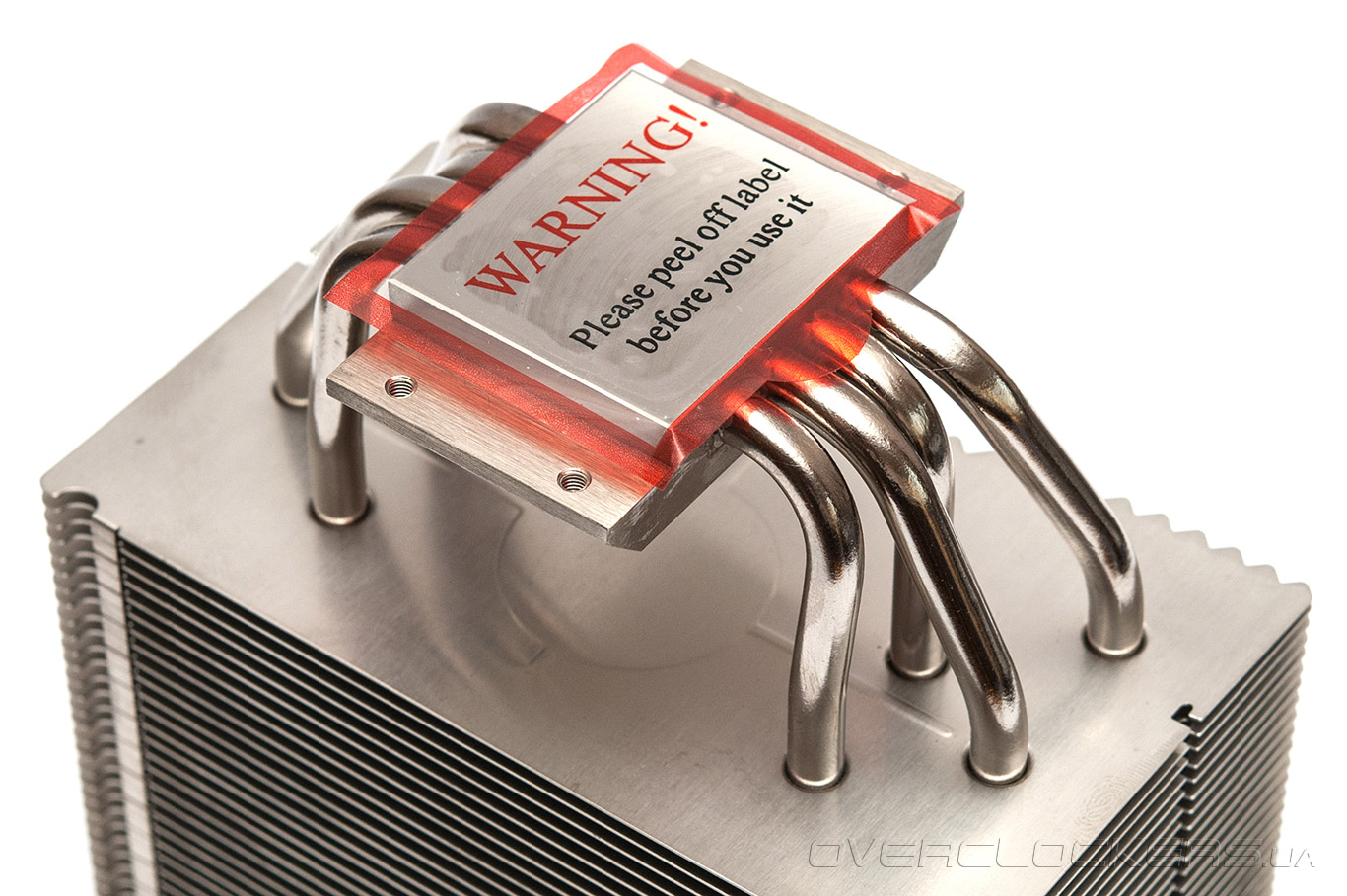

Перейдём к изучению основания кулера. Подошва защищена полимерной плёнкой. Разумеется, перед установкой на процессор, её следует снять. На всякий случай мы рекомендуем протирать подошву спиртом или иным растворителем после снятия плёнки, чтобы удалить иногда даже не заметные остатки клея.

be quiet! Shadow Rock Pro

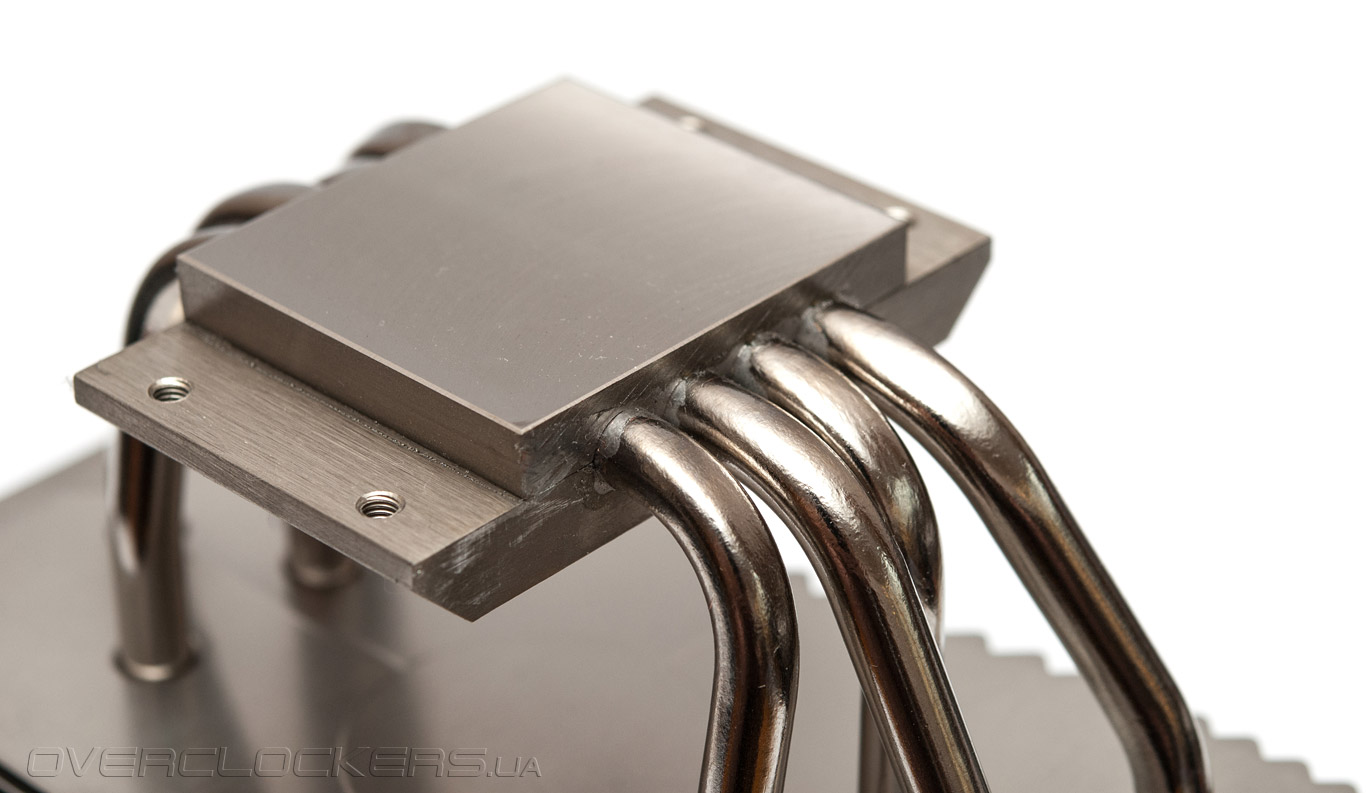

Тепловые трубки надёжно и качественно припаяны к основанию. Никаких подтёков нет, весь лишний припой удалён при производстве.

be quiet! Shadow Rock Pro

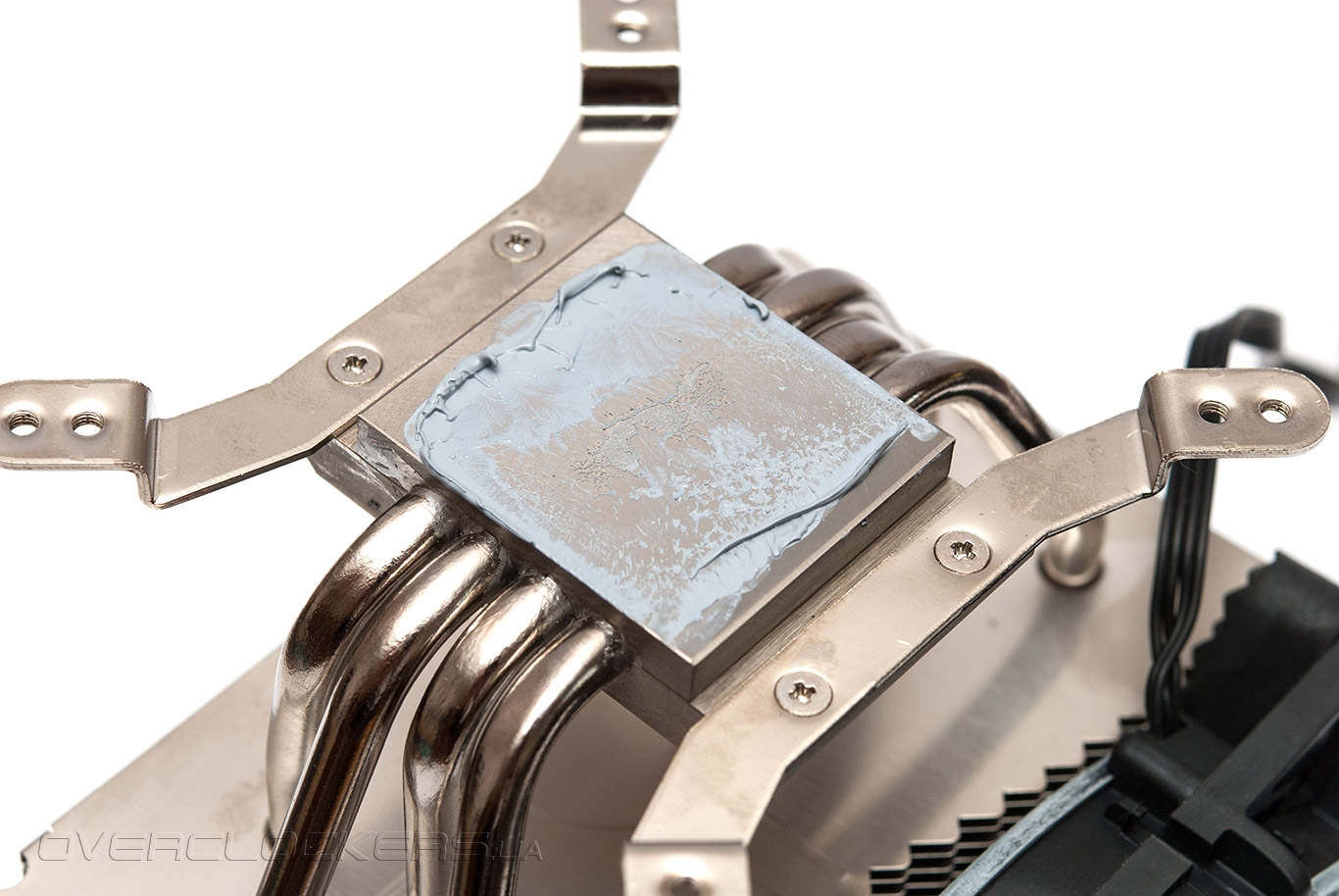

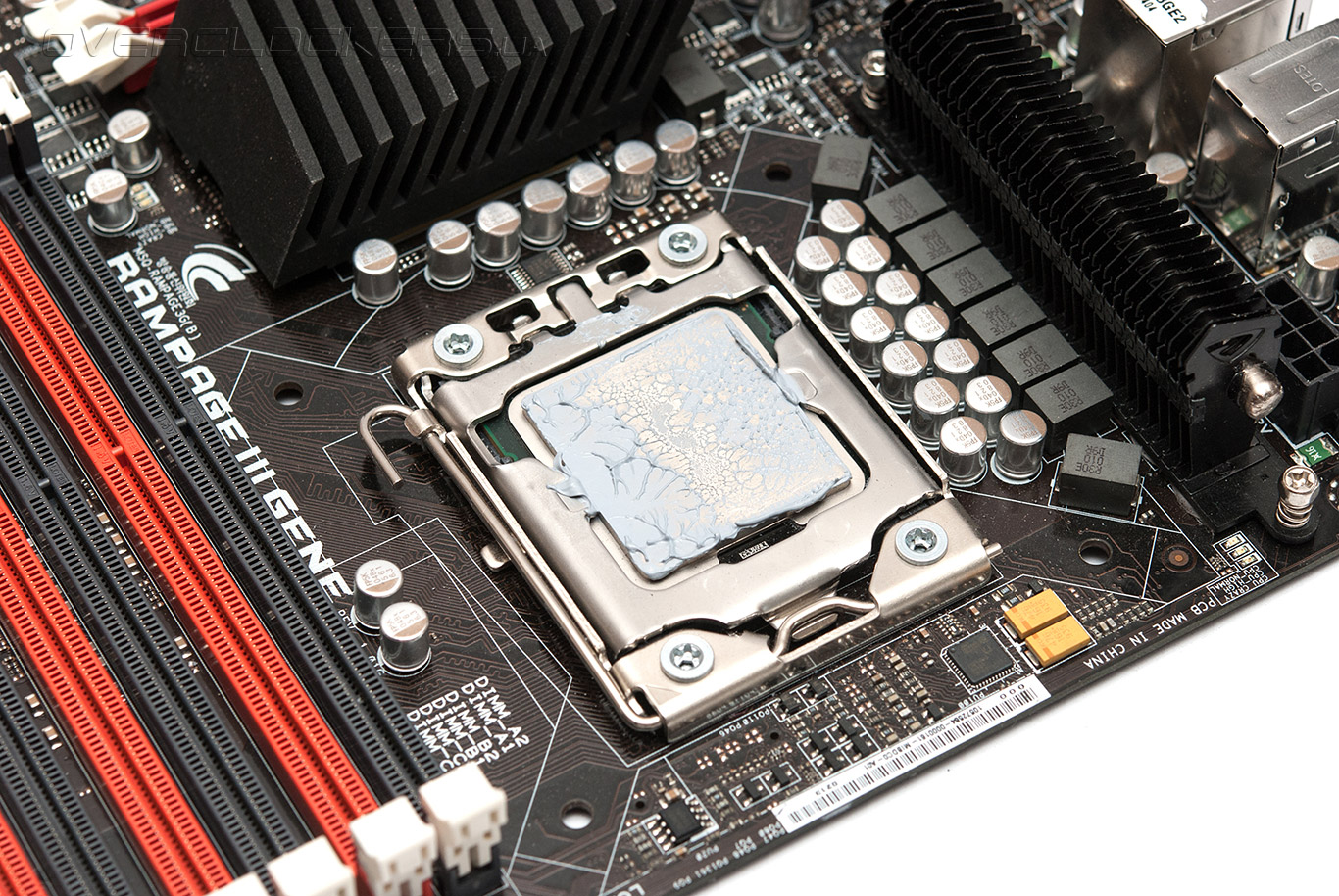

Подошву кулера нельзя назвать идеальной. Во-первых, она не совсем ровная. В центре наблюдается небольшая выпуклость, что подтверждается отпечатком термопасты.

be quiet! Shadow Rock Pro

Отметим, что крышка нашего тестового процессора достаточно ровная, чтобы по отпечатку можно было судить о подошве кулера.

be quiet! Shadow Rock Pro

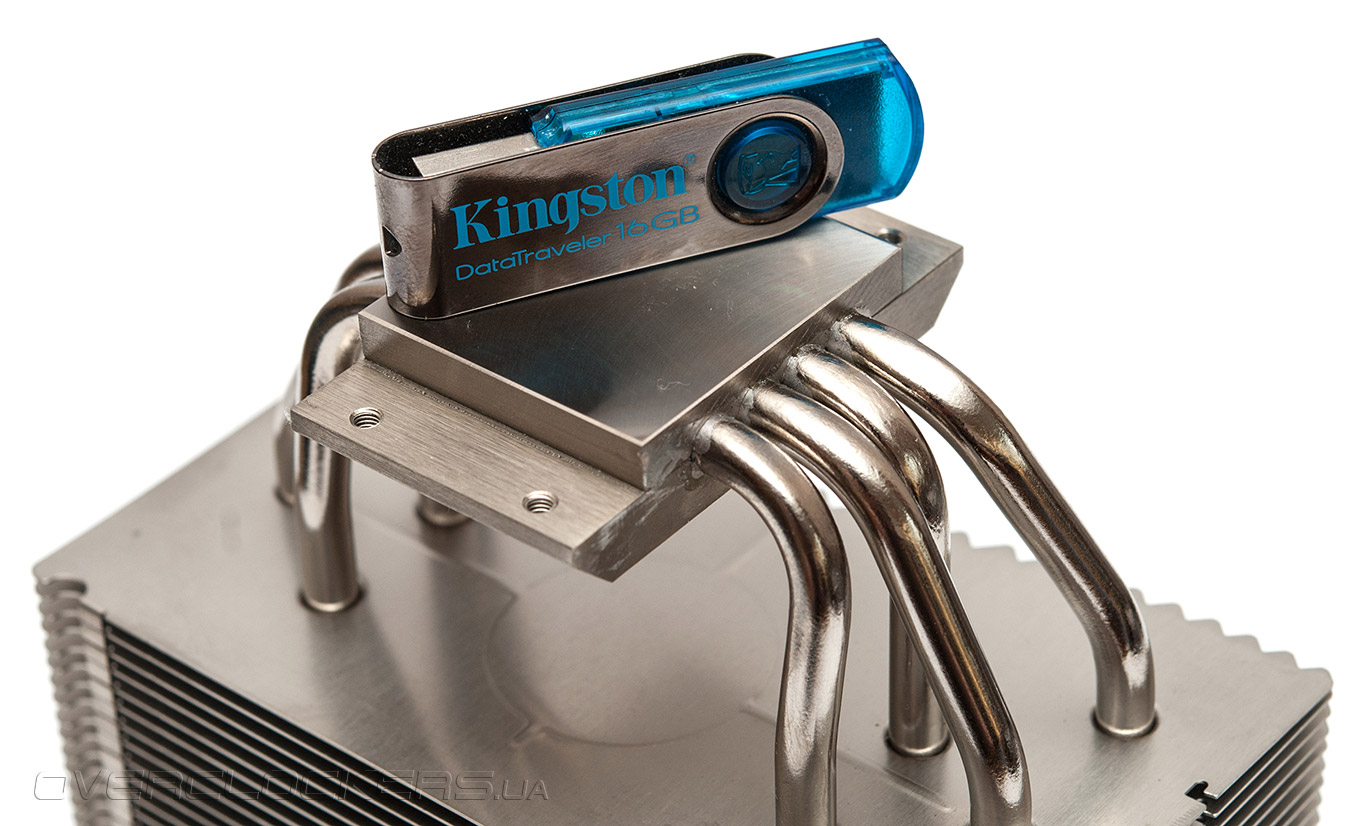

Крупных желобков от фрезы нет, но и зеркального блеска подошвы также не наблюдается.

be quiet! Shadow Rock Pro


Комплектный вентилятор

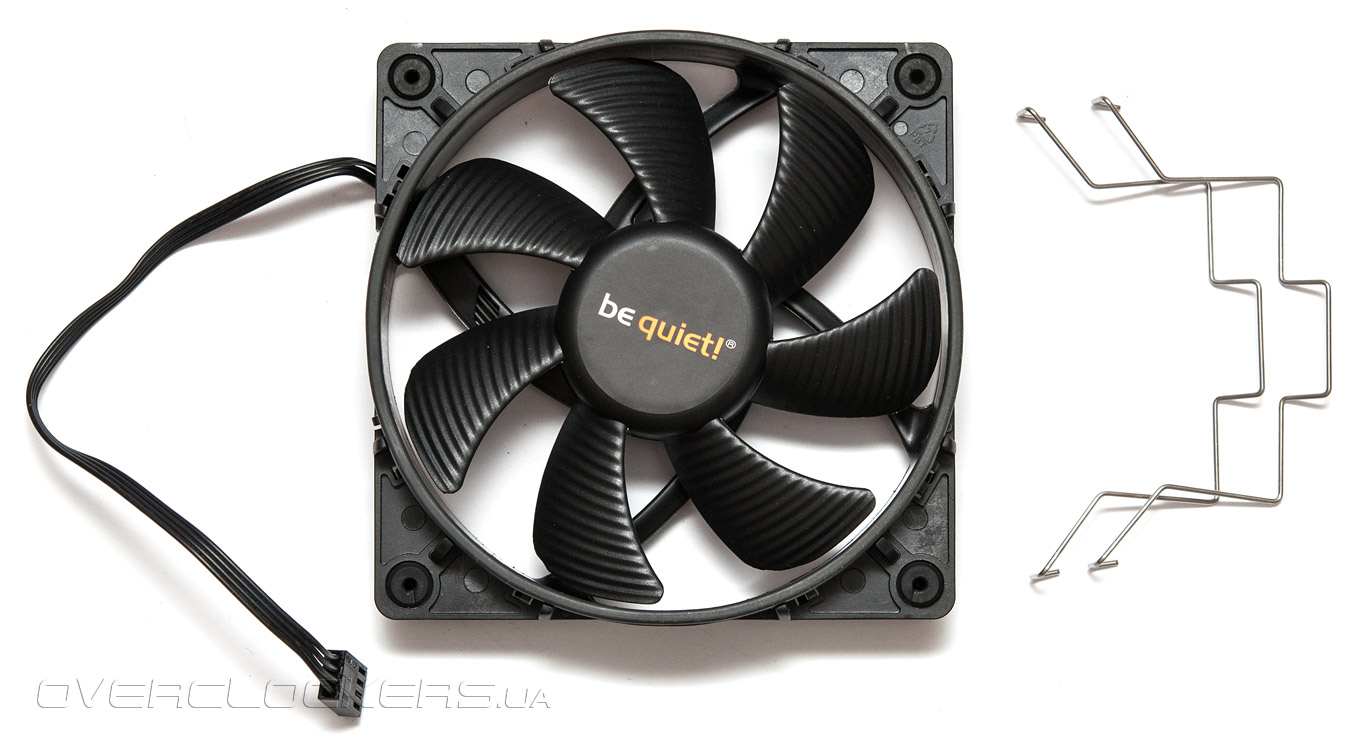

Кулер Be Quiet! Shadow Rock Pro оснащён вентилятором Be Quiet! Shadow Wings. Семь лопастей имеют рифлёную поверхность, направленную на борьбу с турбулентными потоками воздуха, снижающими эффективность вентилятора.

be quiet! Shadow Rock Pro

Данная модель имеет типоразмер 120 х 120 х 25 мм и поддерживает ШИМ-регулировку оборотов. Заявленный уровень шума составляет 7,8—21,4 дБ при скорости крыльчатки 900—1700 об/мин соответственно. Как и большинство других производителей, Be Quiet! занижает заявленные шумовые характеристики. При 1700 об/мин любой 120 мм кулер издаёт вполне различимый звук с расстояния около метра. А 21,4 дБ — это показатель, при котором звук с метровой дистанции практически не слышен. Максимальный воздушный поток составляет 57,2 куб. фут/мин.

be quiet! Shadow Rock Pro

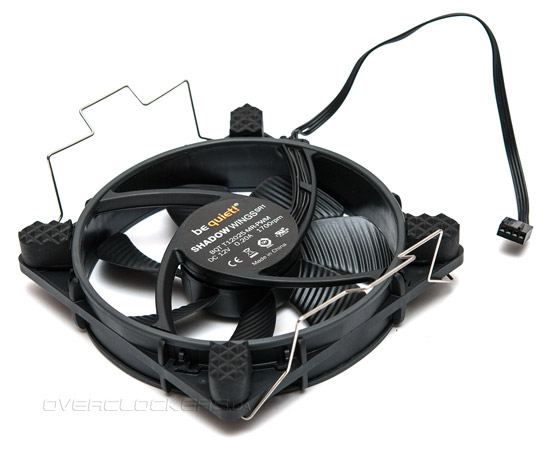

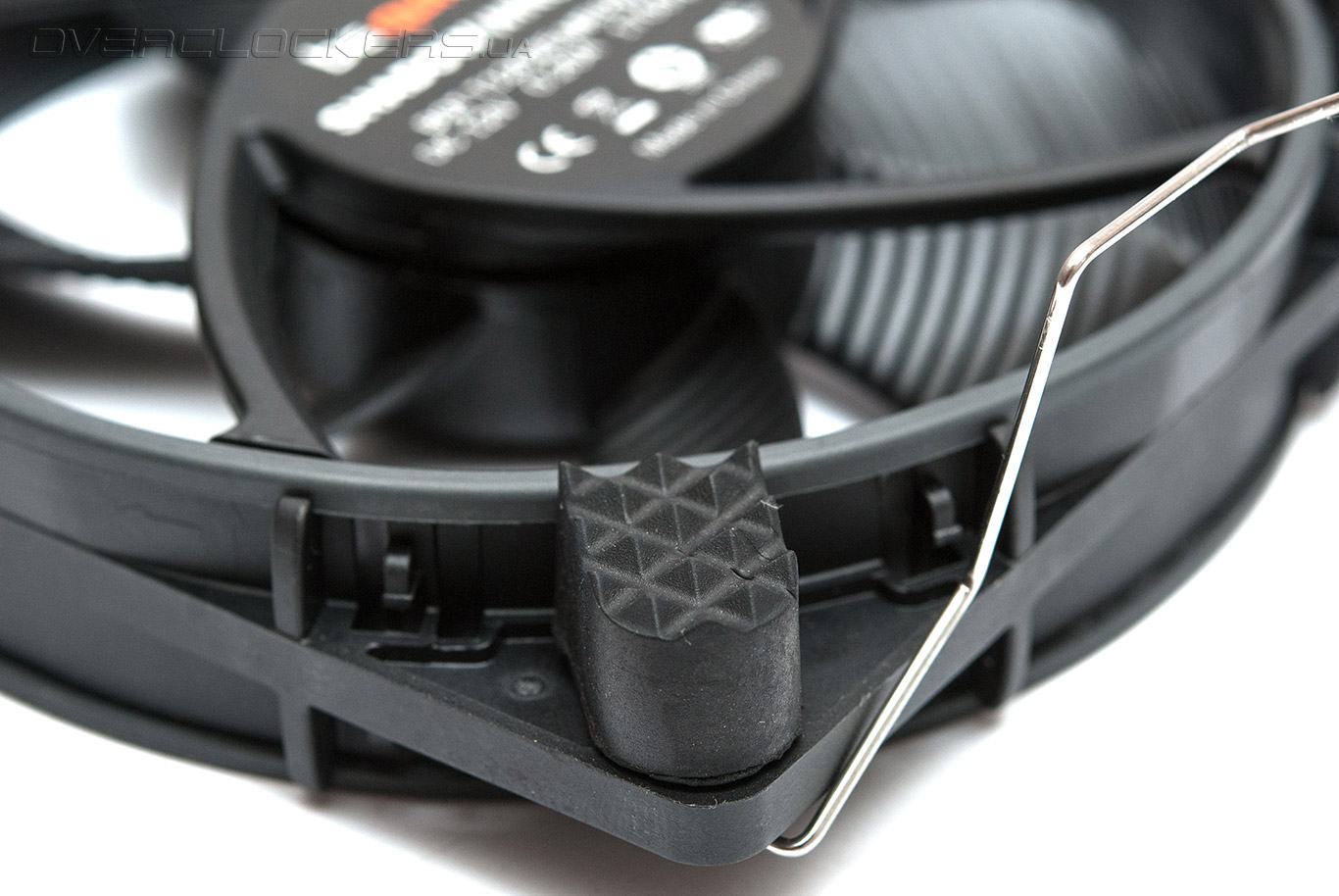

Вертушка рассчитана на напряжение до 12 В. Максимальное энергопотребление вентилятора равно 2,4 Вт при токе 0,2 А. Как и большинство вентиляторов этого производителя, Be Quiet! Shadow Wings оснащён антивибрационными резиновыми ножками.

be quiet! Shadow Rock Pro

В целом качество изготовления и шумовые показатели вентилятора на низких и средних оборотах оставляют исключительно положительные впечатления. Кроме того заявленная наработка на отказ составляет аж 200 тысяч часов. Очень высокий показатель даже для подшипника скольжения с винтовой нарезкой, который используется в вентиляторе.

Теперь пора установить кулер на процессор.

Установка и совместимость

Кулер Be Quiet! Shadow Rock Pro совместим со всеми актуальными платформами, включая новейший LGA2011. Для нашего тестирования мы выбрали LGA1366.

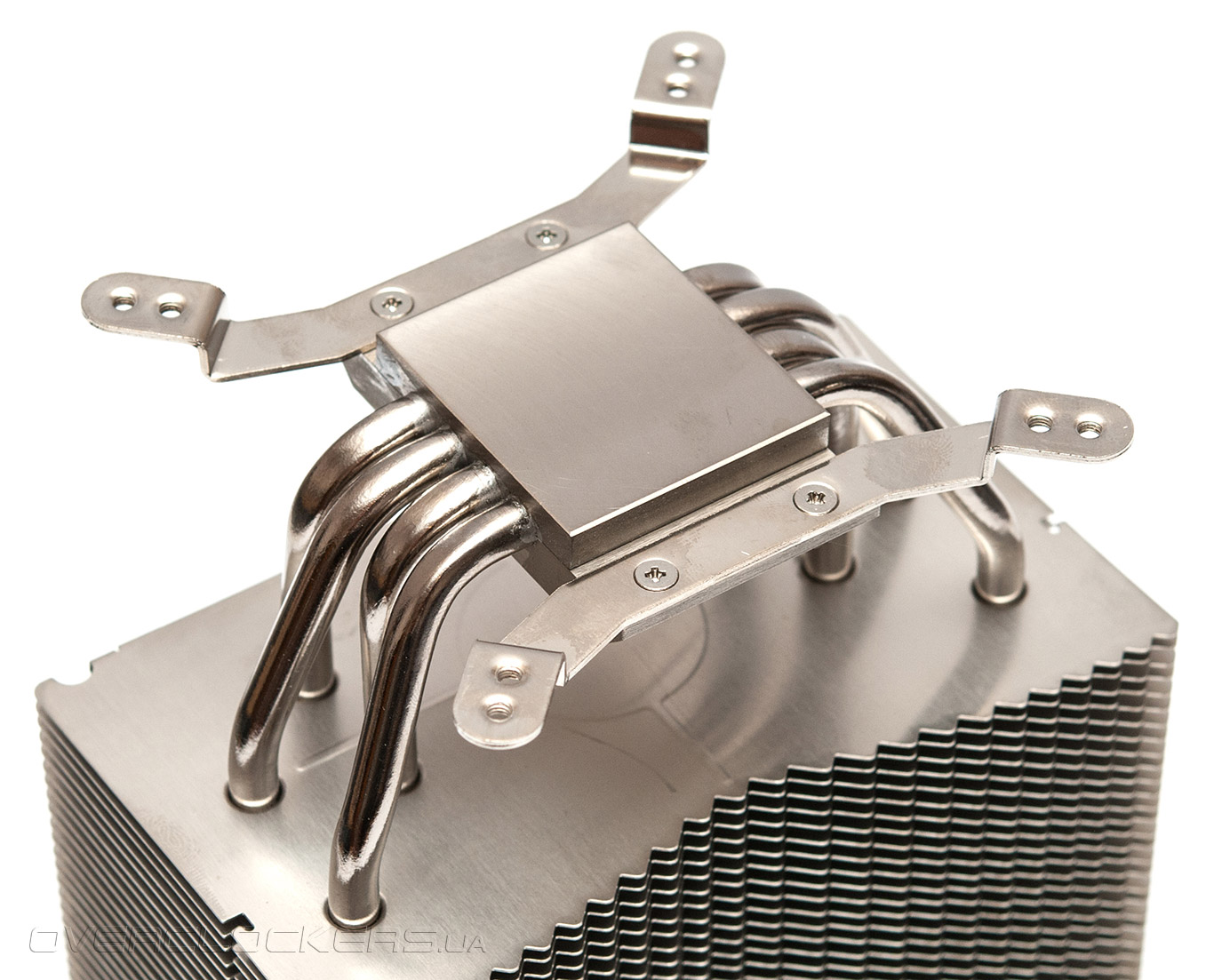

Первым делом необходимо прикрутить крепёжные пластины к основанию кулера.

be quiet! Shadow Rock Pro

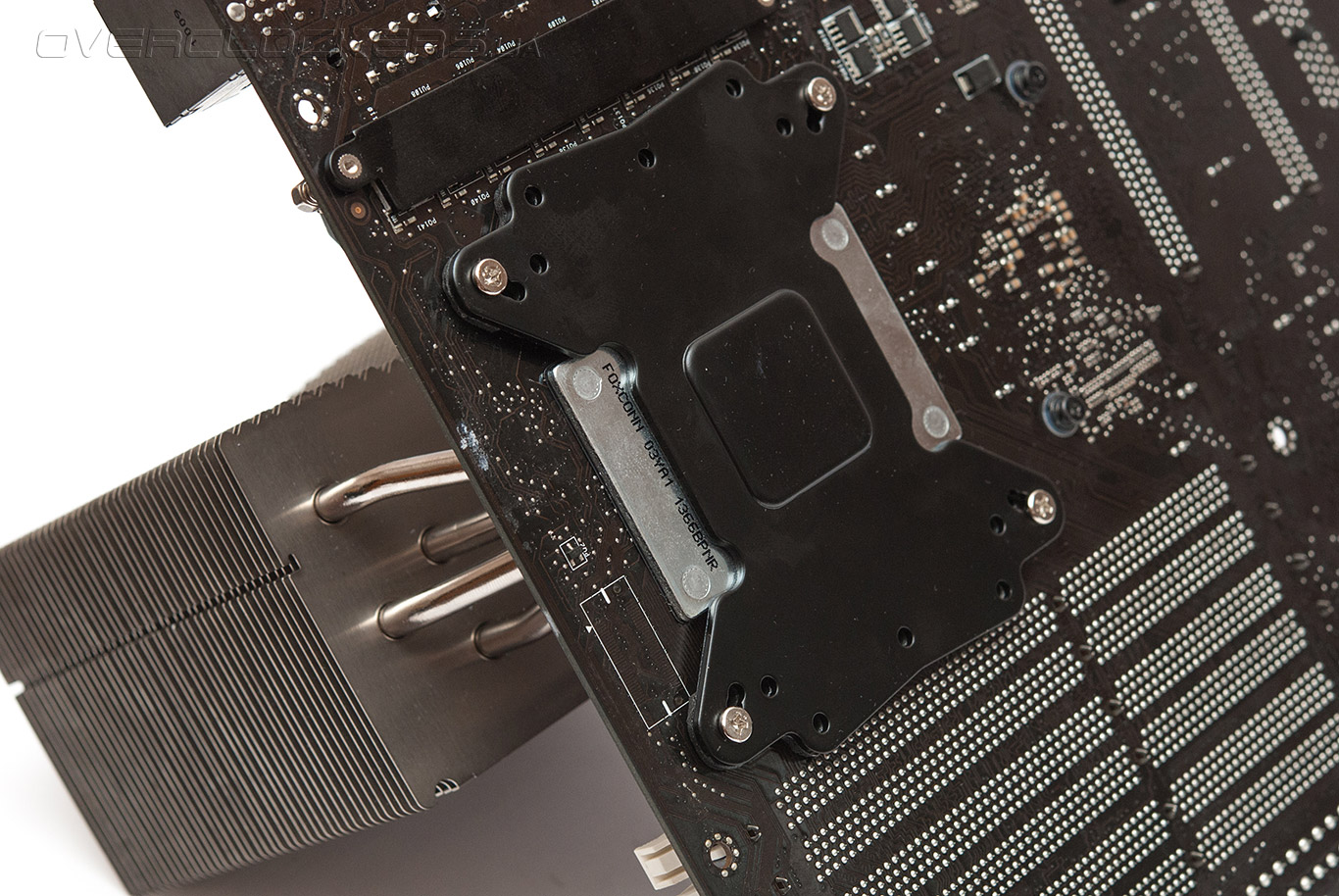

И сразу после этого начинаются «танцы с бубном». Кулер нужно приложить к процессору, а с обратной стороны материнской платы подставить пластину жёсткости и закрутить четыре винта. Всё бы ничего, но винты закручиваются с тыльной стороны. Два человека справляются с этой задачей без каких либо трудностей, однако в одиночку установить кулер не так уж просто. Дело в том, что любой кулер надо ставить сразу ровно и качественно, а не возить им по процессору, хаотически размазывая заранее нанесённую термопасту.

be quiet! Shadow Rock Pro

Четырёхвинтовое крепление — это однозначно плюс. В конечном итоге кулер держится очень надёжно и ровно. Но это всё равно не оправдывает все неудобства при установке. Инженерам следует более рационально подходить к разработке креплений.

be quiet! Shadow Rock Pro

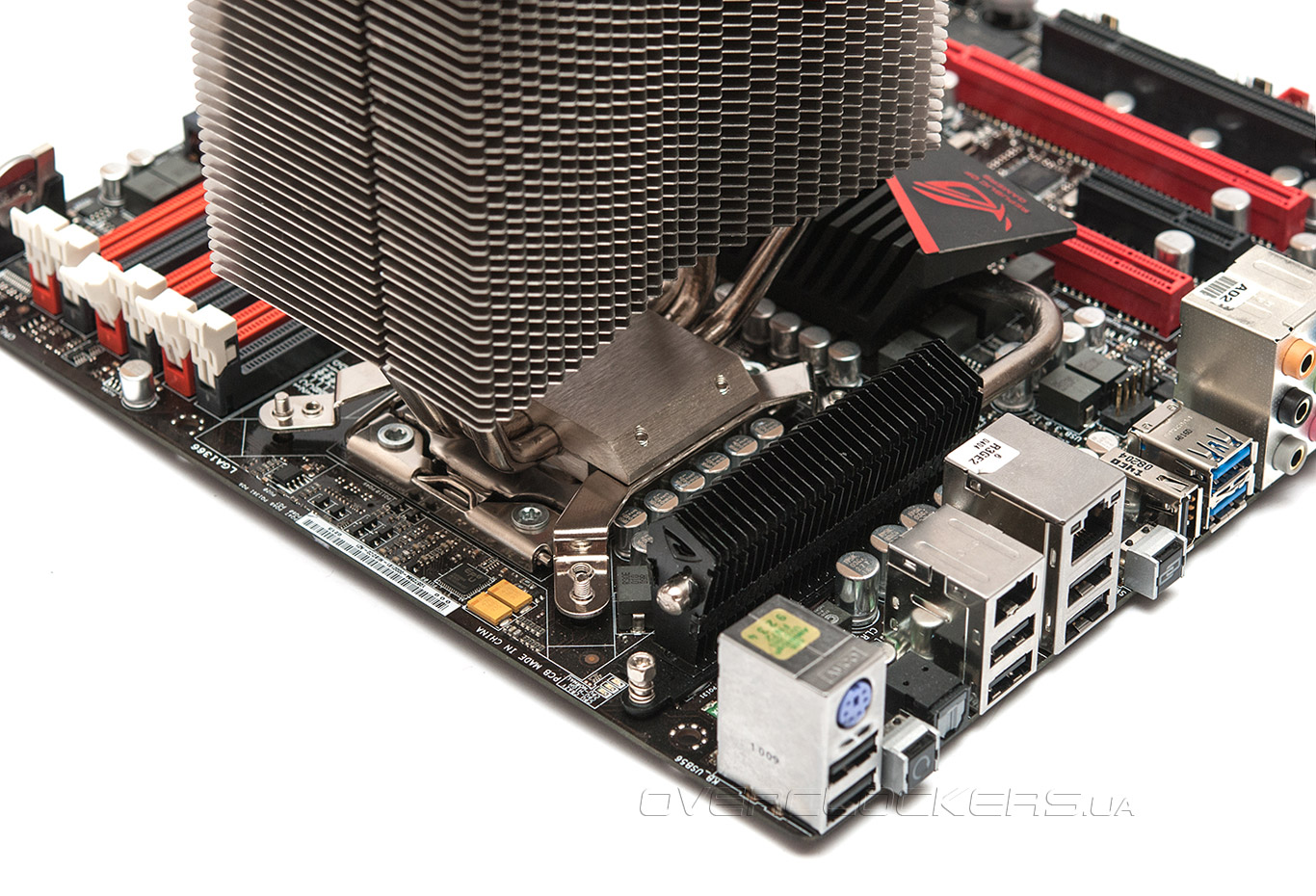

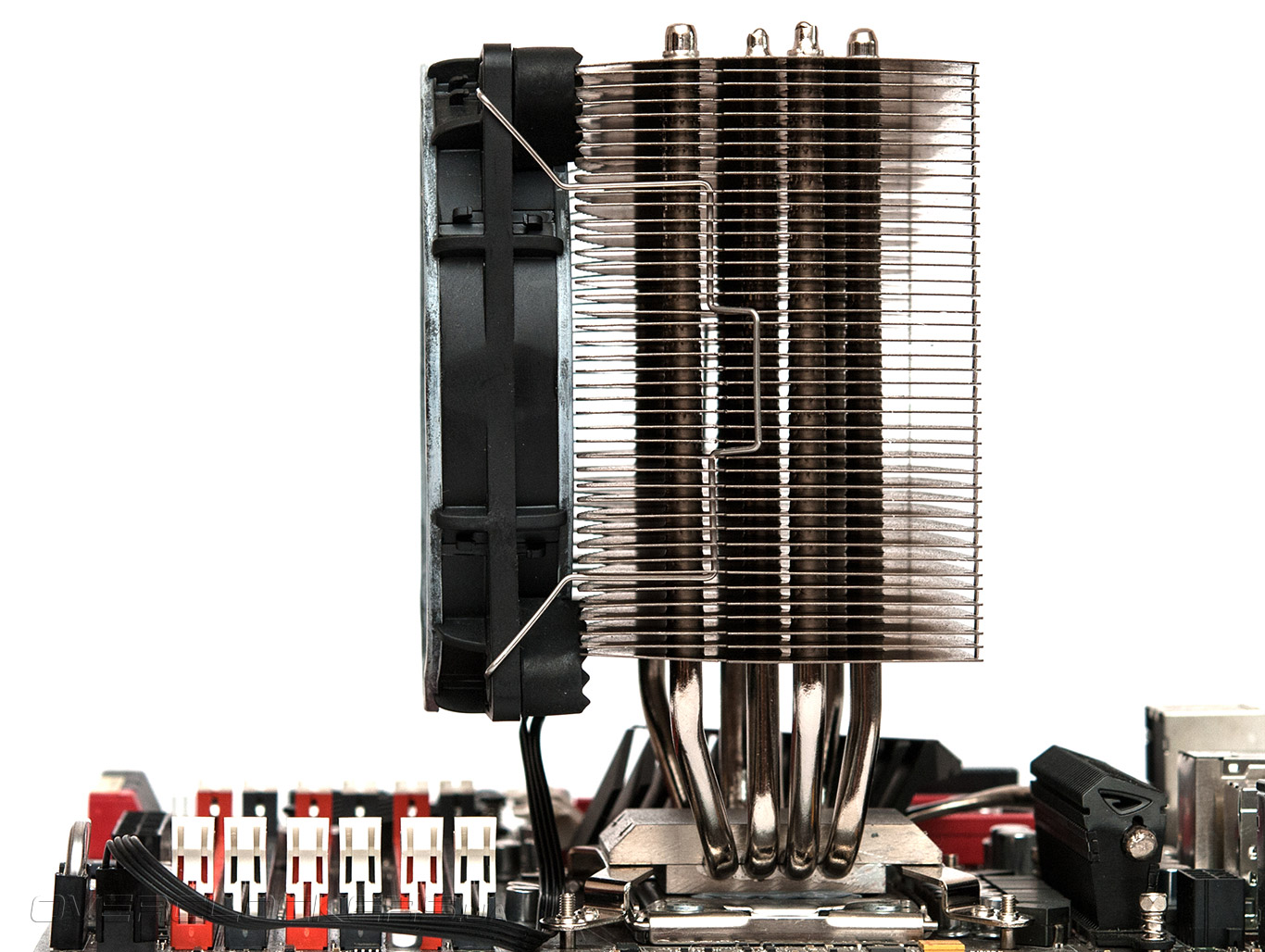

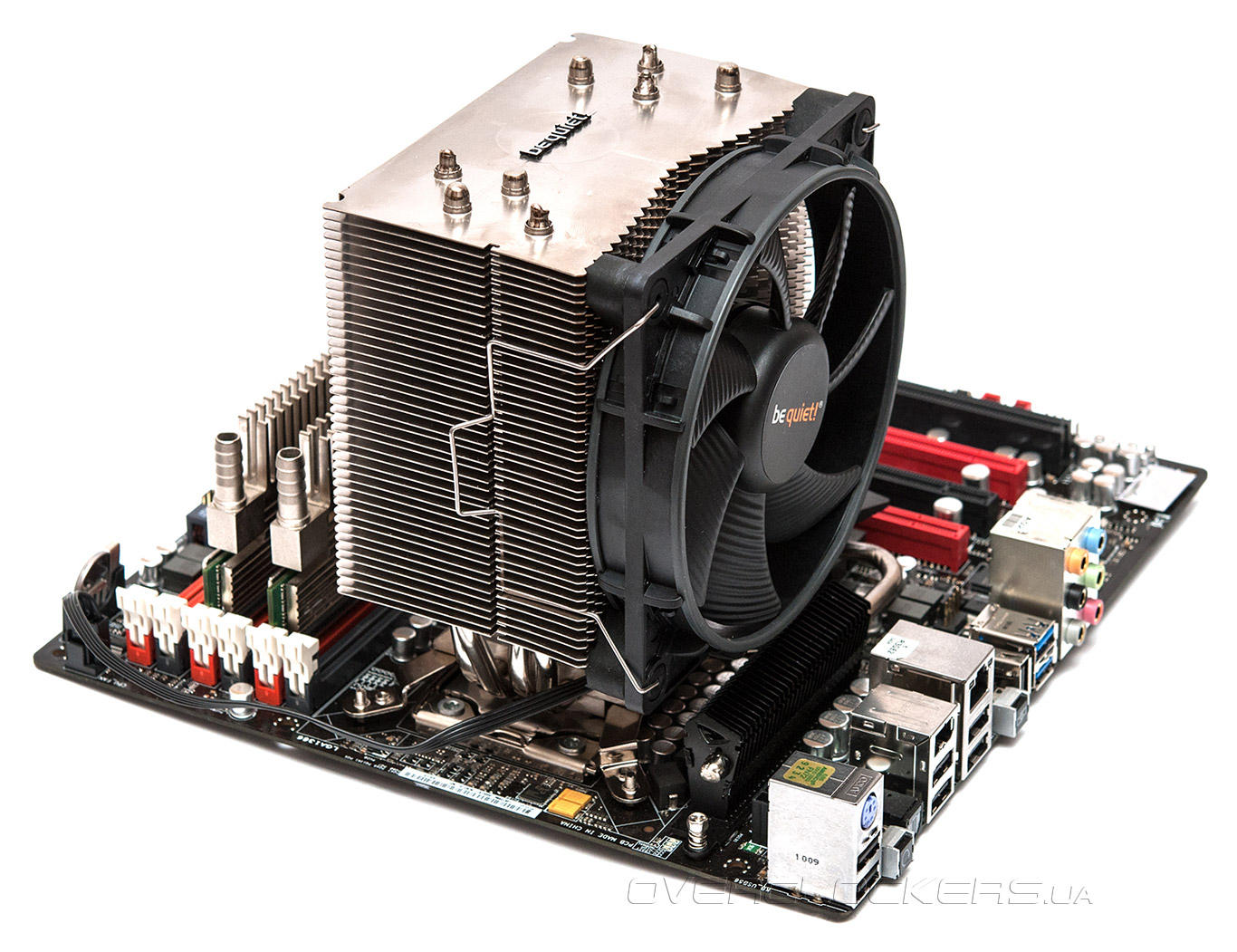

Установленный в классическом положении, кулер перекрывает ближайшие два слота DIMM и не даёт установить память с высокими радиаторами.

be quiet! Shadow Rock Pro

Повернув его в обратную сторону, проблема решается, но такое положение кулера актуально лишь для использования на открытом стенде, а не в корпусе компьютера.

be quiet! Shadow Rock Pro

Перейдём к тестированию.


Сравнительные характеристики

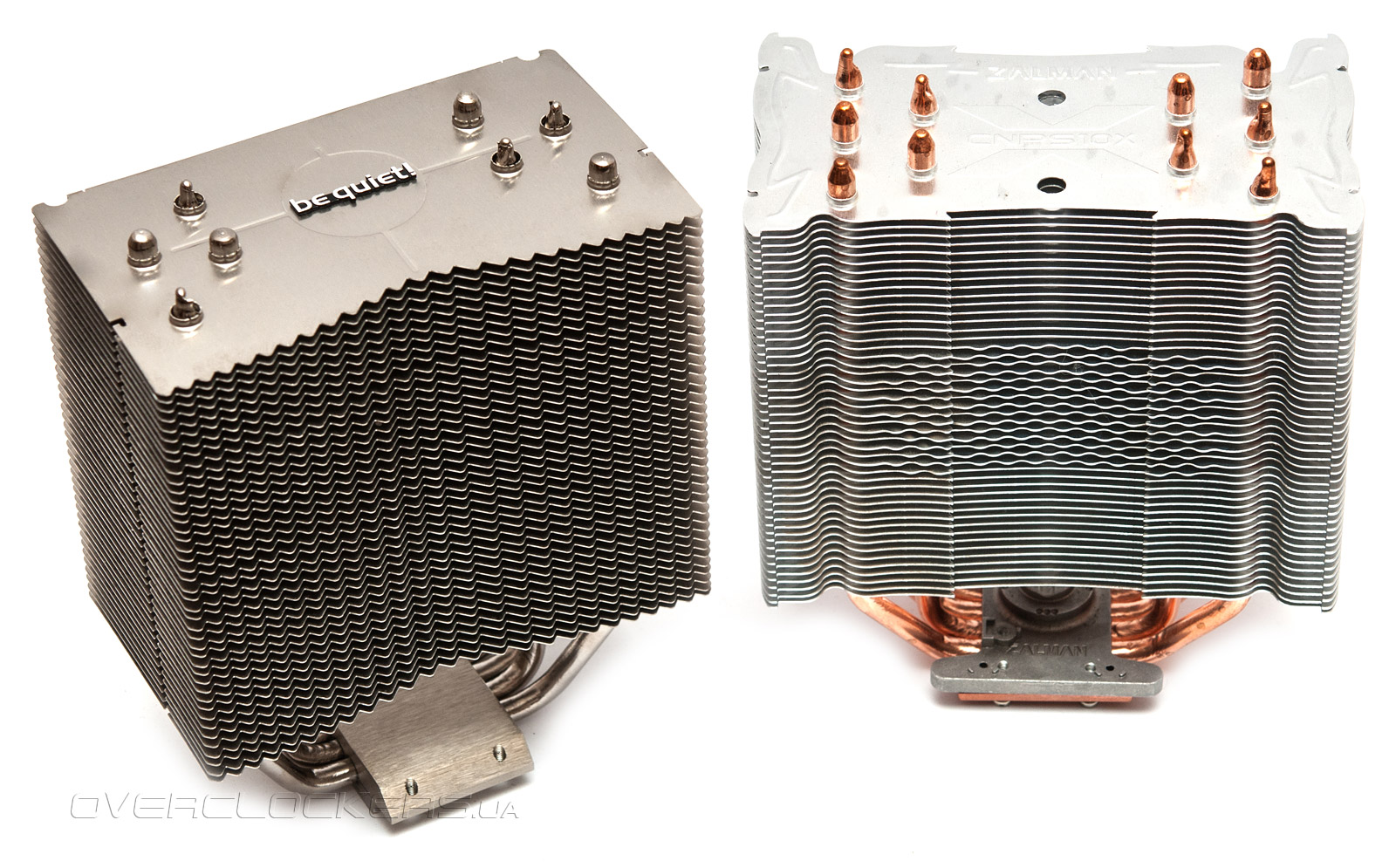

Для сравнения мы решили использовать уже полюбившийся многими нашими читателями «народный кулер» Zalman CNPS10X Performa.

be quiet! Shadow Rock Pro


Ниже вы можете ознакомиться с их спецификациями:

Техническая характеристика Be Quiet! Shadow Rock Pro Zalman CNPS10X Performa
Совместимость с процессорными разъёмами LGA 775/1155/1156/1366/2011
Socket 754/939/AM2(+)/AM3(+)
LGA 775/1155/1156/1366
Socket 754/939/AM2(+)/AM3
Размеры кулера(ДхШхВ), вентилятора, мм 98х96х158,
120x120x25
132x100x152,
120х120х25
Масса без упаковки, г 740 748
Материал радиатора и конструкция Конструкция из алюминиевых пластин , нанизанных на 4 медные тепловые трубки диаметра 6мм. Тепловые трубки проходят сквозь медное основание. Конструкция полностью никелирована Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание
Количество пластин радиатора, шт. 42 47
Толщина пластин, мм 0,45 0,45
Межрёберное расстояние, мм 2,3 2,4
Расчётная площадь радиатора, см2 около 7000 7900
Термическое сопротивление н/д н/д
Модель вентилятора Be Quiet! Shadow Wings Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 1700 900—1350 ±10% (RC24P присоединен),
900—2000 ±10% (RC24P не присоединен)
Воздушный поток, CFM 57,2 н/д
Уровень шума, дБА 21,4 17~24dBA ±10% (RC24P присоединен),
17~36dBA ±10% (RC24P не присоединен)
Статическое давление, мм воды 2.10 н/д
Количество и тип подшипника вентилятора Подшипник скольжения c винтовой нарезкой Опора с продолжительным сроком службы
Время наработки на отказ вентилятора, час 200000 50000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора 0,2 0,2
Пиковое энергопотребление вентилятора, Вт 2,4 2,4
Дополнительные особенности Аэродинамические лопасти и антивибрационные ножки вентилятора. Фирменный резистор RC24P в комплекте. Вентилятор поддерживает ШИМ-регулировку
Средняя стоимость, $ н/д 39


Методика тестирования

Конфигурация тестового стенда была следующая:
  • процессор: Core i7-920 (2,66 ГГц@4,2 ГГц, 1,3625 В);
  • материнская плата: ASUS Rampage III Gene (Intel X58 Express);
  • видеокарта: MSI Radeon HD6950 TwinFrozr III PE/OC (@900/5200 МГц);
  • память: Crucial BallistiX BL25664FN2139-Z16F64 (3x2 Гбайт, DDR3-2133@2133, 9-10-9-24-1T)
  • жесткий диск: Western Digital WD5000EARS (500 ГБ);
  • блок питания: Hiper Type M 530W (530 Вт);
  • операционная система: Windows 7 Ultimate x64.
Тестирование проводилось на открытом стенде при горизонтальном положении системной платы. Для всех систем охлаждения использовался термоинтерфейс Zalman ZM-STG2. Температура в помещении составляла 26 °C.

Использовались режимы работы вентиляторов на скоростях 900, 1350, 1700 об/мин. Так же был проведено тестирование Zalman CNPS10X Performa с двумя вентиляторами. У Be Quiet! Shadow Rock Pro возможность установки второго вентилятора отсутствует. Каждое тестирование систем охлаждения проводилось два раза с заменой слоя термопасты, чтобы свести к минимуму погрешность измерений.

Прогрев процессора осуществлялся программой LinX 0.6.4, а мониторинг температуры с помощью утилиты CoreTemp64 0.99.5.


Результаты тестирования

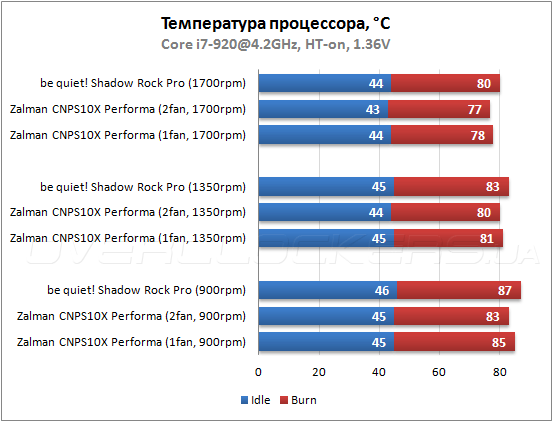

Данные в диаграмме разделены по группам в зависимости от скорости вентиляторов.

Тестирование be quiet! Shadow Rock Pro

Учитывая особенности конструкции, вполне ожидаемо Be Quiet! Shadow Rock Pro проигрывает два градуса во всех тестах своему оппоненту. Для конструкции с четырьмя 6-милиметровыми тепловыми трубками это достойный результат. При этом новинка ощутимо тише, чем Zalman CNPS10X Performa при одинаковой скорости крыльчатки.


Выводы

Подводя итоги, посмотрим обобщённо на достоинства и недостатки Be Quiet! Shadow Rock Pro.

Плюсы:
  • высокое качество изготовления;
  • неплохая производительность;
  • качественный вентилятор в комплекте;
  • привлекательный дизайн.
Минусы:
  • неудобное крепление;
  • отсутствие в нашей рознице.
Кулер Be Quiet! Shadow Rock Pro оставил о себе положительные впечатления, особенно своим высококачественным вентилятором и общим уровнем изготовления. Многие любители тишины по достоинству оценят низкий уровень шума и возможность ШИМ-регулировки оборотов вентилятора. Конечно, всю картину портит неудобное крепление, но если кулер один раз поставить и не трогать, то с этим можно смириться. Для частого снятия/установки охлаждения мы рекомендуем выбрать другую модель.

Производительность новинки конечно не дотягивает даже до бюджетных продуктов Zalman, но ведь и стоимость Be Quiet! Shadow Rock Pro у нас неизвестна. На сайте производителя указана рекомендованная цена 49 евро. Разумеется, за такую цену кулер вряд ли вообще будет кому-то интересен.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнская плата ASUS Rampage III Gene;
  • Eletek — система охлаждения Zalman CNPS10X Performa;
  • PC Forsage — система охлаждения be quiet! Shadow Rock Pro.
