Обзор системы жидкостного охлаждения ASUS ROG Ryujin 360

Игровой бренд Republic of Gamers от ASUS с каждым годом расширяет охват разнообразных сфер, связанных с компьютерными играми. На недавних выставках Computex и CES мы увидели уже не только новую игровую периферию, но и системы охлаждения, компьютерные корпуса и даже кресла под брендом ROG. И хотя в ассортименте охлаждения нам попались все те же, набившие оскомину за прошлые пять лет необслуживаемые СВО, изготовленные по лицензии Asetek, нужно признать, что у ASUS получилось добавить к ним свою изюминку. Данный обзор будет посвящен новинке, которая называется ROG Ryujin 360 и представляет собой топовую СВО в линейке компании. Ее примечательная особенность — это стоковые вентиляторы Noctua NF-F12 industrialPPC 2000 PWM. Все давно ждали, что Noctua начнет выпускать свои СВО, но австрийская компания пошла другим путем. И теперь мы видим первый в истории пример сотрудничества Noctua с ASUS в сфере охлаждения. Кроме того, Ryujin 360 может похвастать еще одним вентилятором, встроенным поверх помпы, который охлаждает пространство вокруг сокета. И последней «фишкой» данной системы является 1,7″ экран, размещенный на лицевой стороне водоблока, куда можно выводить не только забавные картинки, но и полезную информацию о состоянии системы. А дополняет это все полоска из RGB-светодиодов, которая проходит по диагонали над экраном, куда же без нее... В общем давайте рассмотрим все особенности ASUS ROG Ryujin 360 по порядку.

ASUS ROG Ryujin 360

Упаковка и комплект поставки

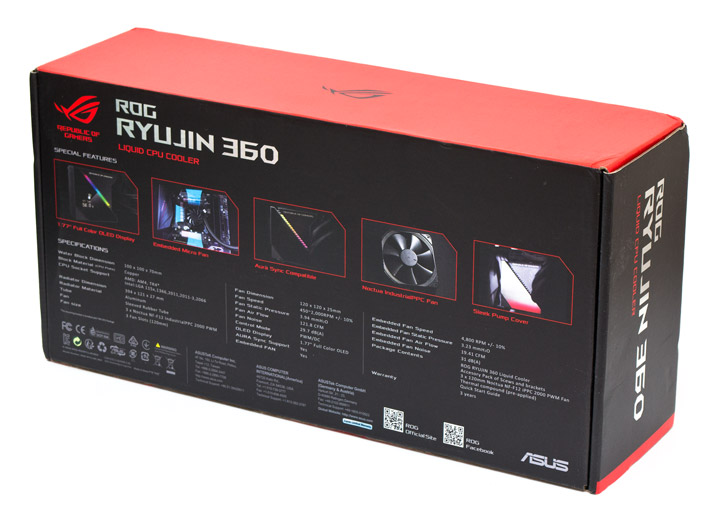

Упакован Ryujin 360 в характерную для СВО от Asetek коробку, выполненную в черно-красных цветах бренда ROG. На фронтальной стороне расположено изображение продукта, на обратной — перечислены его достоинства в виде картинок с текстом и приведены подробные технические характеристики.

ASUS ROG Ryujin 360ASUS ROG Ryujin 360

Внутри все детали упакованы в полиэтиленовые пакеты и форму из прессованного картона.

ASUS ROG Ryujin 360

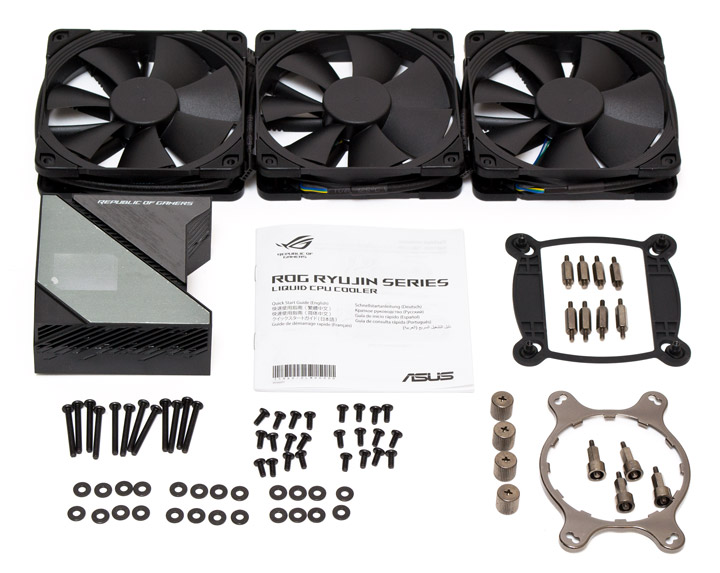

В комплект поставки ASUS ROG Ryujin 360, помимо радиатора и водоблока входит:

  • инструкция по монтажу;
  • три 120-мм вентилятора Noctua NF-F12 industrialPPC 2000 PWM;
  • магнитная пластиковая накладка на водоблок;
  • пластиковая усилительная рамка для сокетов Intel LGA 115x и 1366;
  • четыре стойки под сокеты Intel LGA 2011 и его аналоги;
  • четыре стойки под сокеты Intel LGA 115x и 1366;
  • монтажная металлическая рамка для сокетов AMD AM3 и AM4;
  • четыре стойки под сокеты AMD AM3 и AM4
  • четыре гайки с накатанной головкой и отверстием под крестовую отвертку;
  • 24 коротких винта для монтажа радиатора;
  • 12 длинных винтов для монтажа вентиляторов;
  • 24 металлические шайбы.
ASUS ROG Ryujin 360

Внешний вид

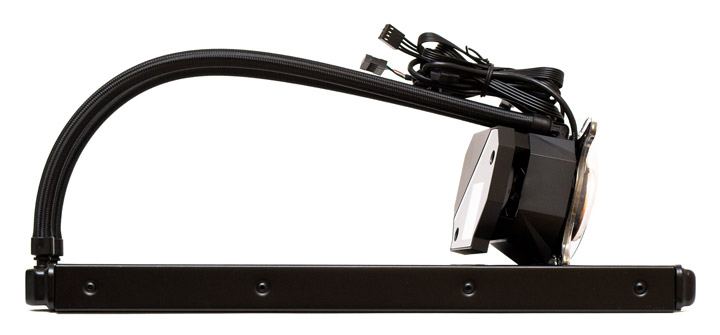

Внешний дизайн радиатора Ryujin 360 полностью соответствует референсу трехсекционной конструкции от Asetek, но водоблок имеет более оригинальный внешний вид. Помпа соединена с радиатором 380-мм резиновыми шлангами, обернутыми нейлоновой оплеткой. Внешний диаметр шлангов составляет 11 мм, а внутренний около 7 мм.

ASUS ROG Ryujin 360

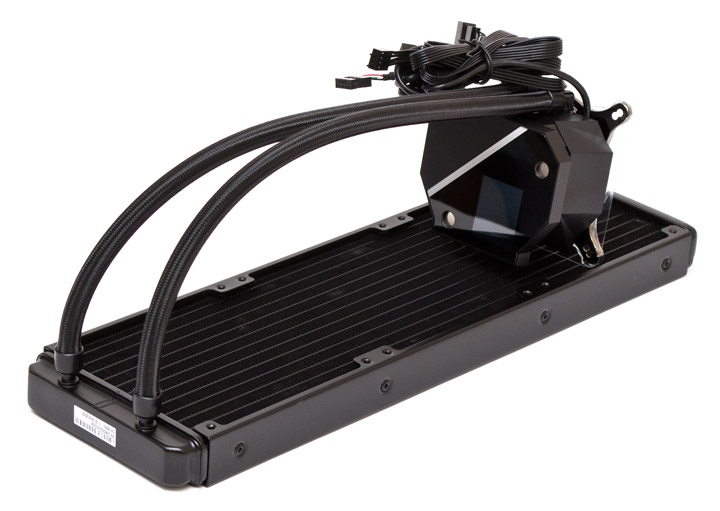

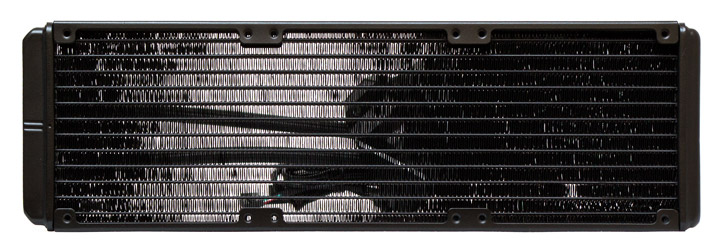

Радиатор изготовлен из алюминия и полностью окрашен в черный цвет. Общая его длина составляет 394 мм, ширина 121 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра радиатора ленточного типа, набраны с плотностью расположения в 20 FPI (пластин на дюйм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент. Две крайние ленты пластин по бокам более узкие, чем остальные. Суммарная площадь рассеивания тепла приблизительно составляет 8400 см². Вес снаряженной системы без учета вентиляторов — 1 кг.

ASUS ROG Ryujin 360

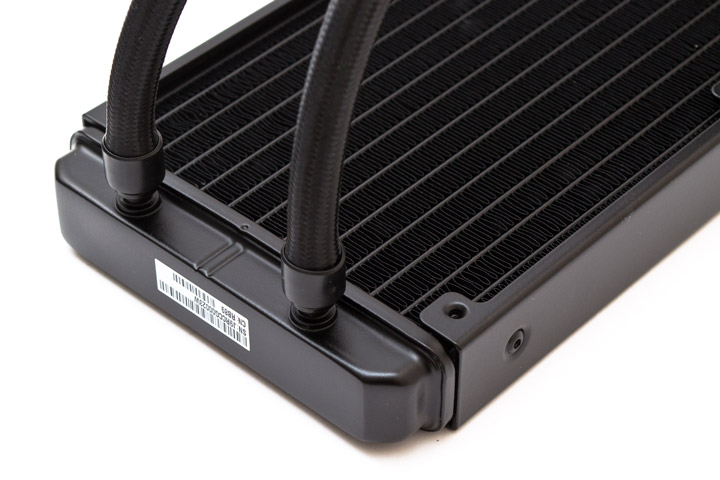

Трубки неподвижно соединены с фитингами радиатора методом прессовки, пластиковыми обоймами. Толщина коллектора со стороны шлангов — 19 мм.

ASUS ROG Ryujin 360

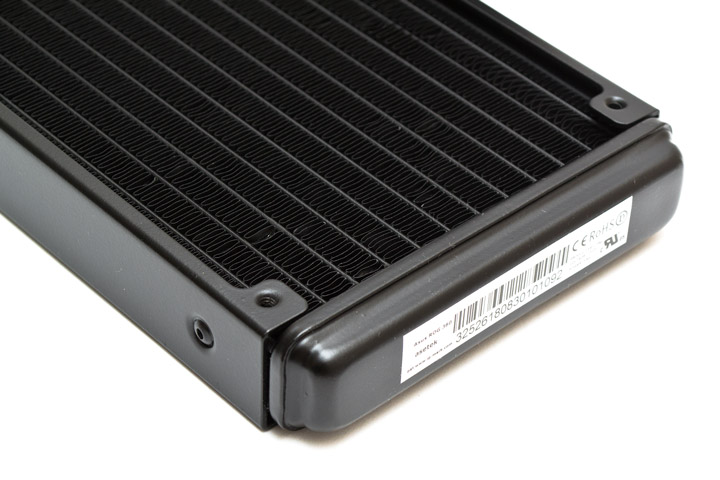

Коллектор с противоположной стороны имеет толщину в 14 мм. Здесь наклеен серийный номер изделия.

ASUS ROG Ryujin 360

В толщину радиатор соответствует стандарту 27 мм. По бокам есть четыре заклепки с каждой стороны.

ASUS ROG Ryujin 360

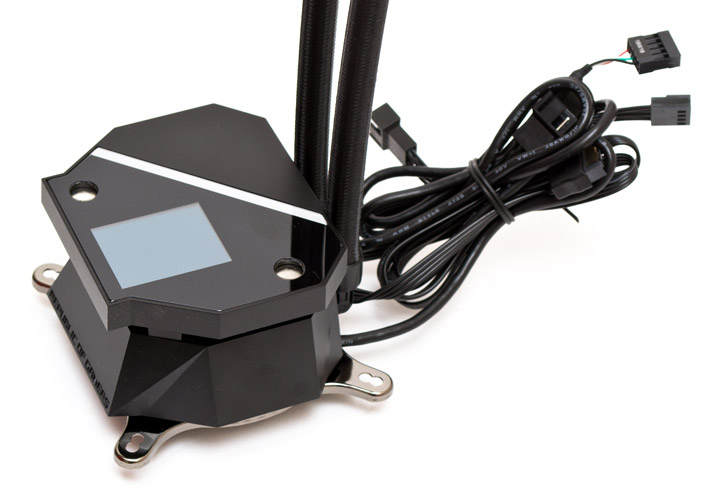

Водоблок сверху изготовлен из пластика и выглядит специфично. По большому счету, он состоит из трех раздельных частей. Сверху находится электронный блок с дисплеем и линией RGB-светодиодов. Два круглых отверстия на нем с металлом внутри — это магнитные крепления для квадратной крышки. Под платой находится отверстие для забора воздуха, затем — вентилятор для обдува околосокетного пространства, который посажен прямо поверх помпы. А вокруг самой помпы одета пластиковая «юбка», которая направляет потоки воздуха в нужную сторону.

ASUS ROG Ryujin 360

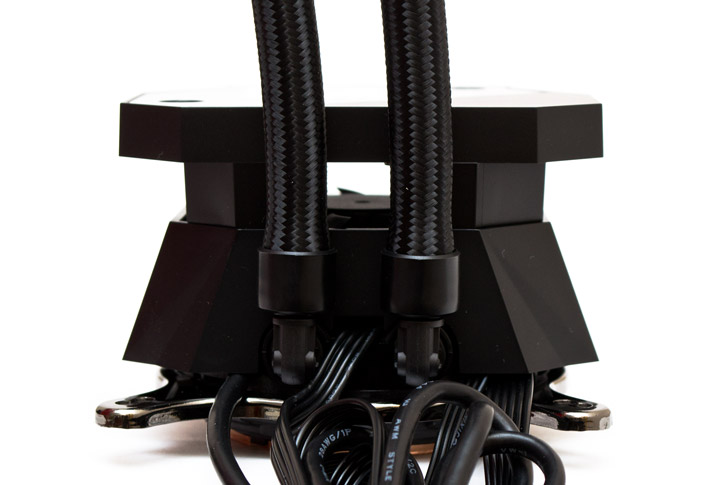

Шланги соединяются с водоблоком с помощью угловых фитингов, которые легко поворачиваются в стороны на приличные углы. К сожалению, после одевания квадратной накладки фактический допустимый угол поворота фитингов становится крайне ограниченным. Установленная внутри помпа имеет ШИМ-регулировку скорости вращения в диапазоне от 800 до 2800 об/мин. При это уровни издаваемого шума составляют от 37 до 39 дБ (А). Сделать шум меньше не получится, поскольку установленный поверх помпы вентилятор имеет фиксированную скорость вращения 4800 об/мин. Что интересно, работает он достаточно тихо, по крайней мере тише, чем помпа на максимальных оборотах. Производительность мелкого пропеллера — 33 м³/час при статическом давлении в 3,94 мм водяного столба. В целом вся эта система бесшумна на пониженной скорости, но издает характерное жужжание на максимуме.

ASUS ROG Ryujin 360

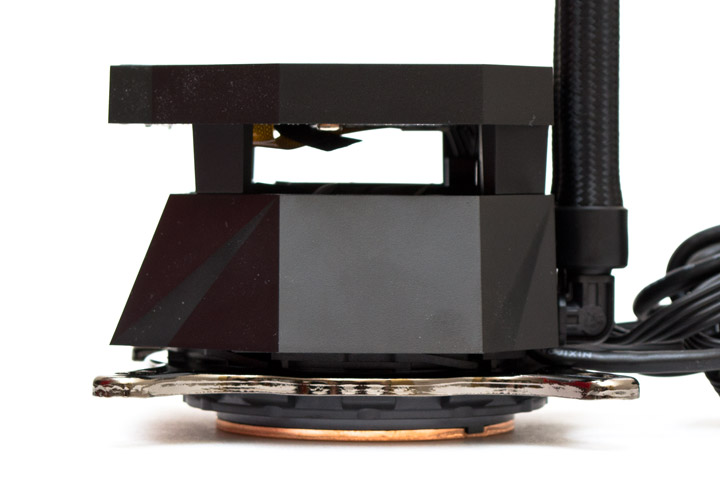

С левой и правой стороны водоблока нет ничего примечательного. Все несъемные внешние кабели закреплены на нем со стороны шлангов. Единственное, что привлекло тут мое внимание — шлейф под электронной платой, который прижимается к ней клейкой изолентой. Интересно, когда она отклеится полностью, будет ли шлейф попадать в маленький вентилятор?

ASUS ROG Ryujin 360

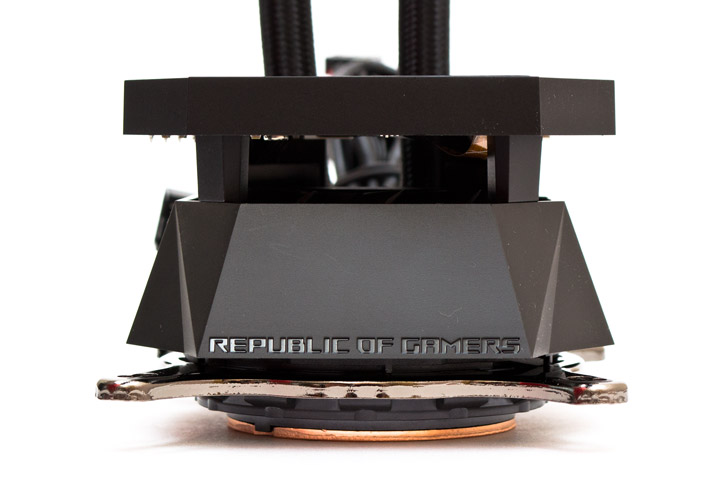

В передней проекции на водоблоке тоже ничего нет. Примечательно, что его высота составляет 64 мм. И если бы здесь не было электронной платы с экраном, блок был бы почти вполовину ниже, а его вентилятор получал прямой доступ воздуха. Возможно, ASUS когда-то и додумаются до такой модификации.

ASUS ROG Ryujin 360

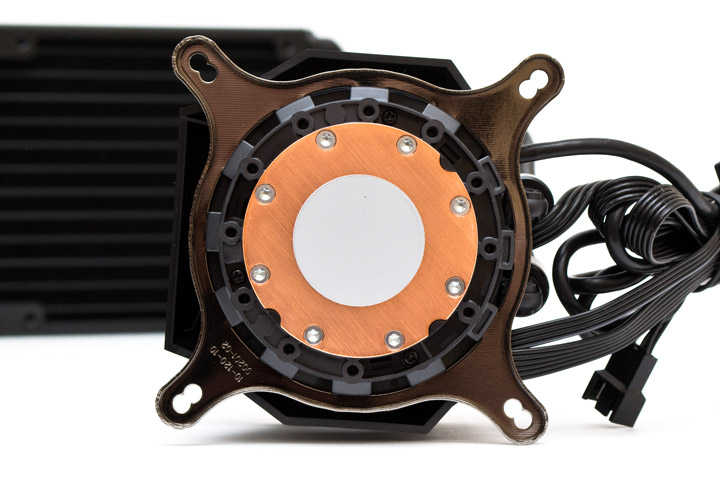

Основание круглое и медное, диаметром 54 мм. Подошва кулера крепится к помпе при помощи восьми шестиугольных винтов, вкрученных по периметру. По умолчанию тут нанесен тонкий слой термопасты. Рамка с лапами крепления подпружинена, легко снимается путем надавливания и поворота против часовой стрелки. Монтаж происходит в обратном порядке. «Из коробки» сюда одета рамка, подходящая для установки кулера на сокеты Intel LGA 115х / 1366 / 2011.

ASUS ROG Ryujin 360

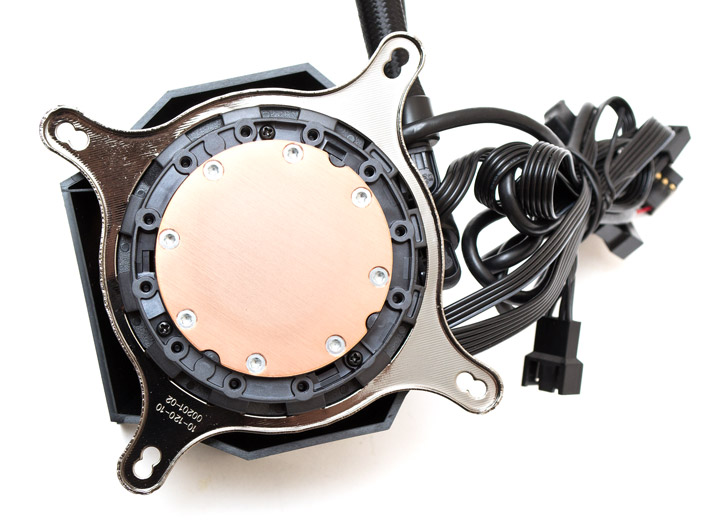

После снятия термопасты мы имеет возможность визуально убедиться, что медная подошва сделана довольно ровной и имеет поперечную линейную шлифовку.

ASUS ROG Ryujin 360

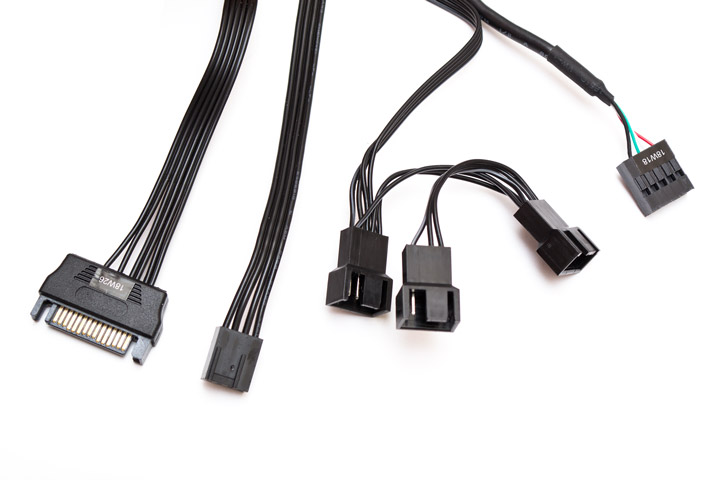

К водоблоку припаян набор проводов. Среди них есть разъем питания PowerSATA, длиной 300 мм, четырехконтактный кабель питания помпы (тоже 300 мм), выход для питания трех четырехконтактных вентиляторов (длиной 280 мм, с двумя хвостиками по 50 мм каждый) и кабель USB 2.0, необходимый для управления дисплеем и световыми эффектами, длиной 930 мм. Скорости помпы и вентиляторов регулируются синхронно, посредством ШИМ-сигнала от разъема CPU FAN.

ASUS ROG Ryujin 360

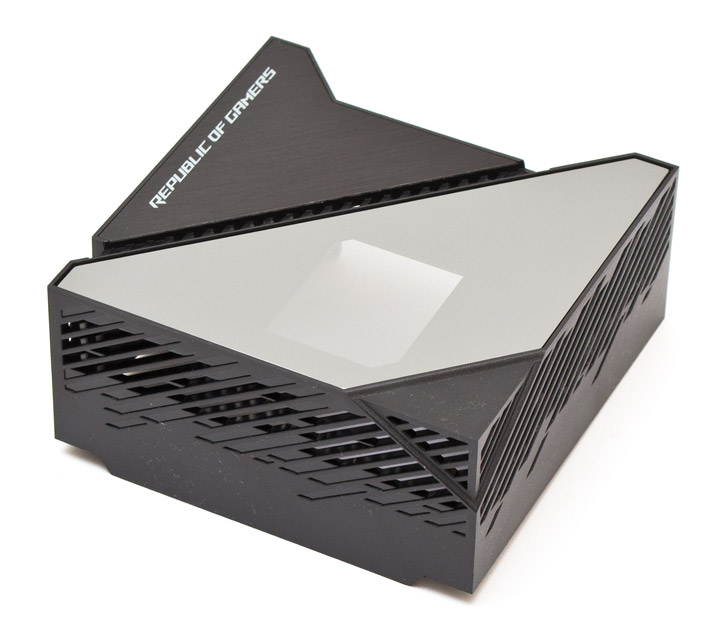

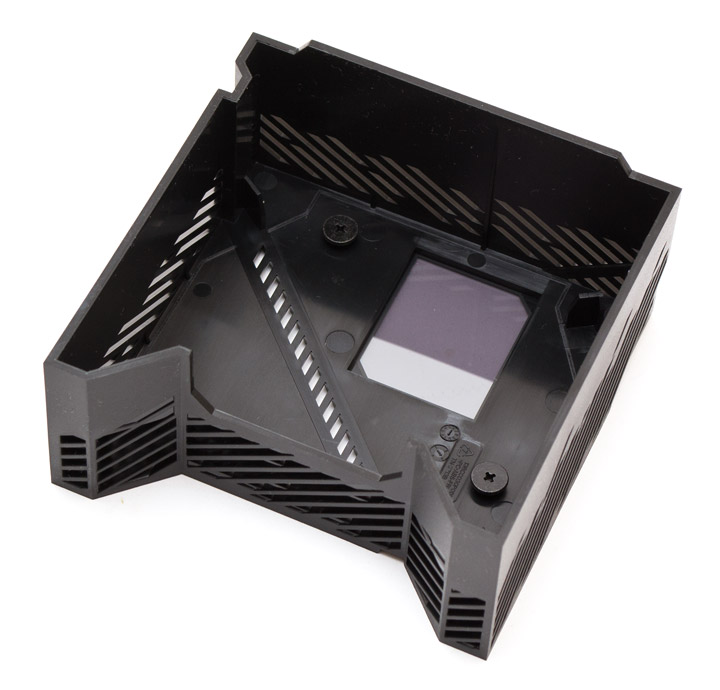

Пластиковая квадратная накладка одевается на водоблок после монтажа и держится на двух магнитах. Она призвана придавать системе более эстетичный внешний вид и не выполняет каких-либо других функций. Сверху на ней есть прозрачное пластиковое окно и алюминиевая вставка с надписью. Боковые панели имеют вентиляционные отверстия со всех сторон.

ASUS ROG Ryujin 360ASUS ROG Ryujin 360

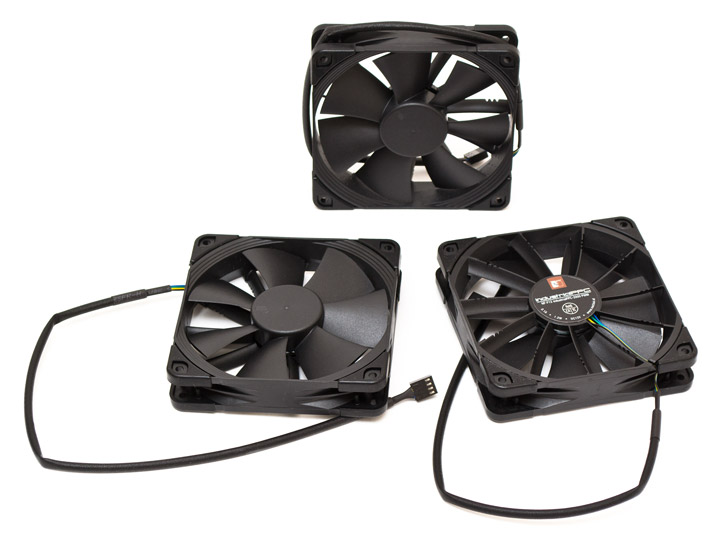

В качестве вентиляторов ASUS ROG Ryujin 360 использует три фирменных пропеллера Noctua NF-F12 industrialPPC 2000 PWM, которые мы уже однажды рассматривали в одном из обзоров. Единственное их отличие от серийных моделей состоит в том, что резиновые накладки по углам изменили свой цвет с коричневого на черный. В остальном — все то же самое. Фирменный гидродинамический подшипник Noctua SSO2 с наработкой на отказ в 150 000 часов, крыльчатка на семь пологих лопастей, под которой есть набор направляющих дефлекторов для концентрации потока воздуха. Диапазон скоростей составляет от 450 до 2000 об/мин, уровни шума — от 35 до 60 дБ (А) соответственно. Бесшумным вентилятор остается приблизительно до 900 об/мин и 39 дБ (А), но при установке на радиатор эти параметры падают до 700 об/мин и 40 дБ (А). Относительно комфортным для слуха является порог скорости в 1300 об/мин на радиаторе. А раскручивать крыльчатку быстрее и не имеет особого смысла, как показывает практическое тестирование, поскольку уровень шума сильно возрастает при минимальной разнице в температурах. Длина четырехконтактного шнура в резиновой оплетке составляет 400 мм.

ASUS ROG Ryujin 360

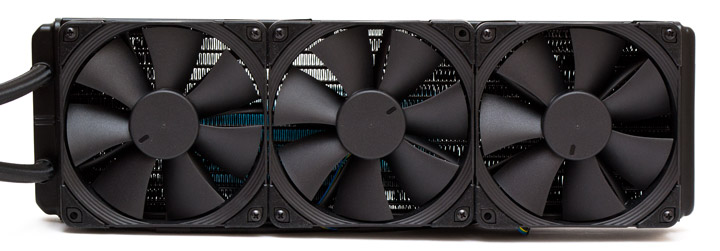

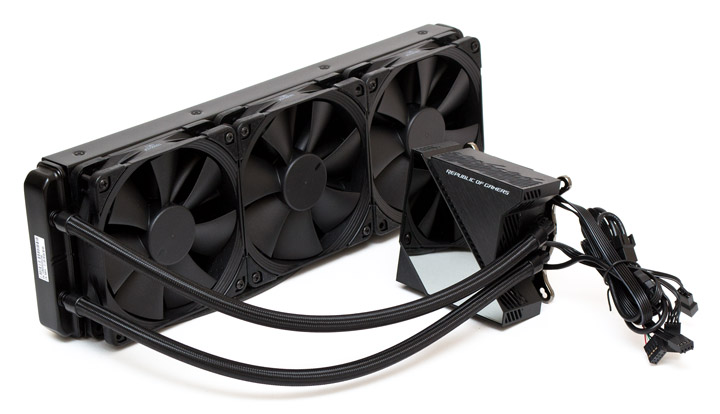

Так выглядят вентиляторы на радиаторе:

ASUS ROG Ryujin 360

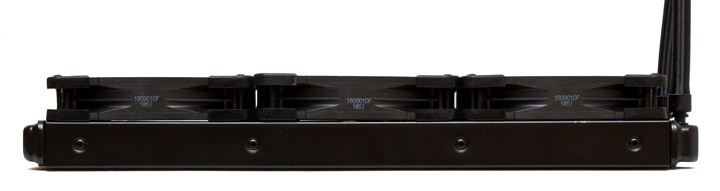

В сборе с вентиляторами, общая толщина системы равна 52 мм, при условии, что шляпки винтов утоплены в резиновые крепления.

ASUS ROG Ryujin 360

Перейдем к установке СВО и тестированию её эффективности.
