Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 360

Семейство систем Arctic Liquid Freezer доступно в продаже уже несколько лет. И если первая итерация данных продуктов была не особо интересной, поскольку полностью базировалась на референсном дизайне от Asetek, то вторая представляет собой весьма самобытные устройства. Они успели пережить не одну ревизию, но, к сожалению, у редакции не было возможности получить их на обзор. Но вот настал тот час, когда такой шанс предоставился, чему поспособствовал интернет-ритейлер Telemart.ua, начавший эксклюзивные поставки продукции Arctic в Украину. А начнем мы знакомство с этой линейкой с Arctic Liquid Freezer II 360 (Rev.4).

Arctic Liquid Freezer II 360

Характеристики

Техническая характеристика Arctic Liquid Freezer II 360
Страница продукта www.arctic.de
Совместимость с процессорными разъемами Intel LGA115x/1200/2011-3/2066 AMD AM4/AM3(+)
Размеры радиатора (ДхШхВ), мм 398х120х38
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый трехсекционный радиатор с ребрами ленточного типа
Количество пластин на дюйм, FPI 13
Общий вес системы, грамм 1687
Размер водоблока, (ДхШхВ), мм 97х78х53
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы, об/мин 800 ~ 2000 с ШИМ
Размер вентилятора водоблока, мм 40
Скорость вентилятора водоблока, об/мин 1000 ~ 3000 с ШИМ
Пиковое энергопотребление водоблока, Вт 0,5 (помпа) – 2,7 (вентилятор)
Модель вентилятора 3 x Arctic P12 PWM
Скорость вращения вентилятора, об/мин 200 ~ 1800 с ШИМ
Воздушный поток, м3/ч 94,47
Уровень шума вентилятора, дБ (А) / Sone – / 0,3
Статическое давление, мм воды 2,20
Количество и тип подшипника вентилятора FDB (гидродинамический подшипник)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,08
Пиковое энергопотребление вентилятора, Вт 0,96
Дополнительные особенности 40-мм вентилятор для охлаждения цепей питания процессора, упрощенный менеджмент кабелей, 6 лет гарантии
Средняя стоимость 3195 грн

Упаковка и комплект поставки

СЖО упаковано в довольно хлипкую коробку синего цвета, на которой, тем не менее, есть вся необходимая пользователю информация об устройстве.

Arctic Liquid Freezer II 360Arctic Liquid Freezer II 360

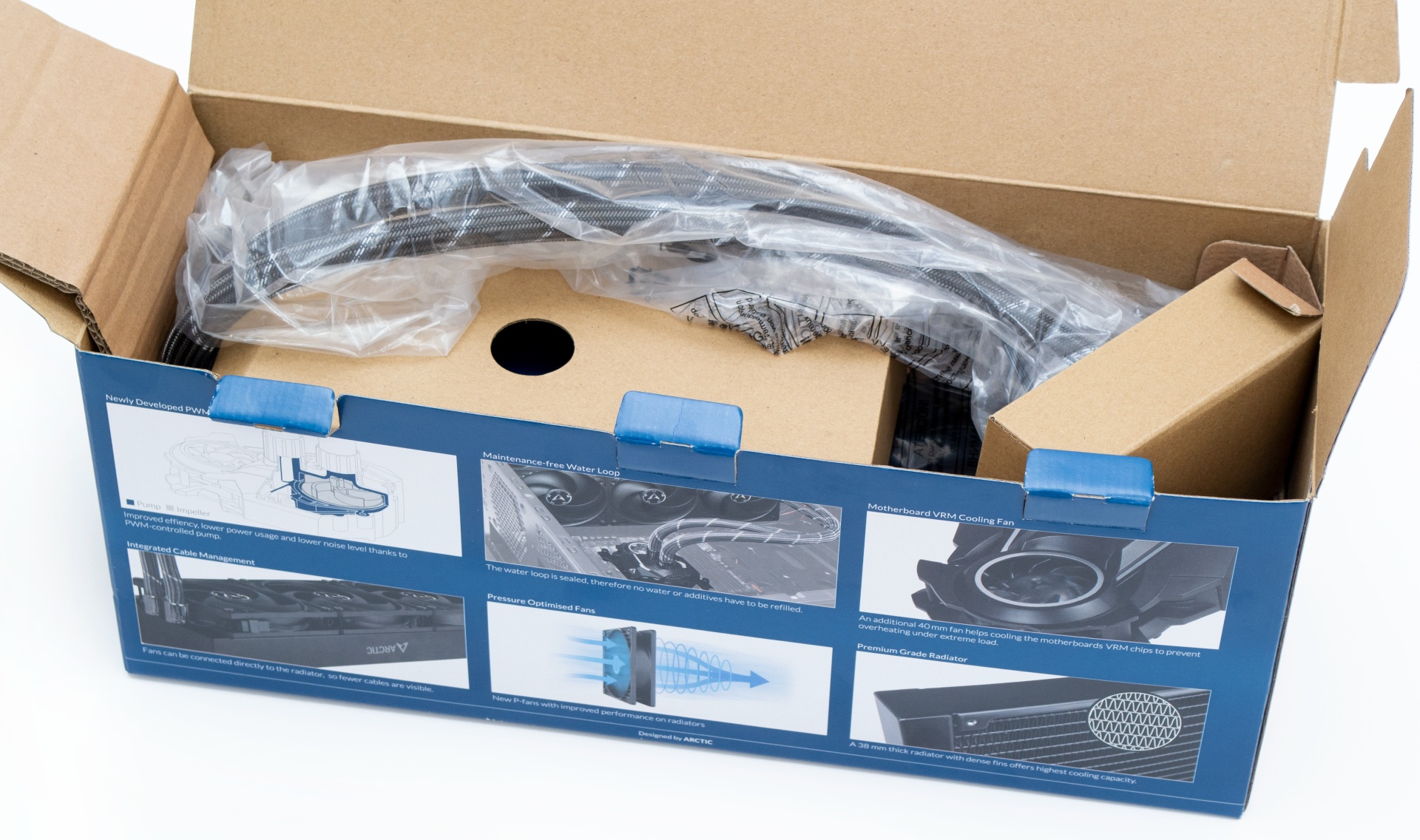

Внутри упаковочных элементов тоже не густо. Картонная накладка на водоблок, одна прокладка и коробка между радиатором и шлангами, в которой прячется комплект поставки. Вот, собственно, и все.

Arctic Liquid Freezer II 360

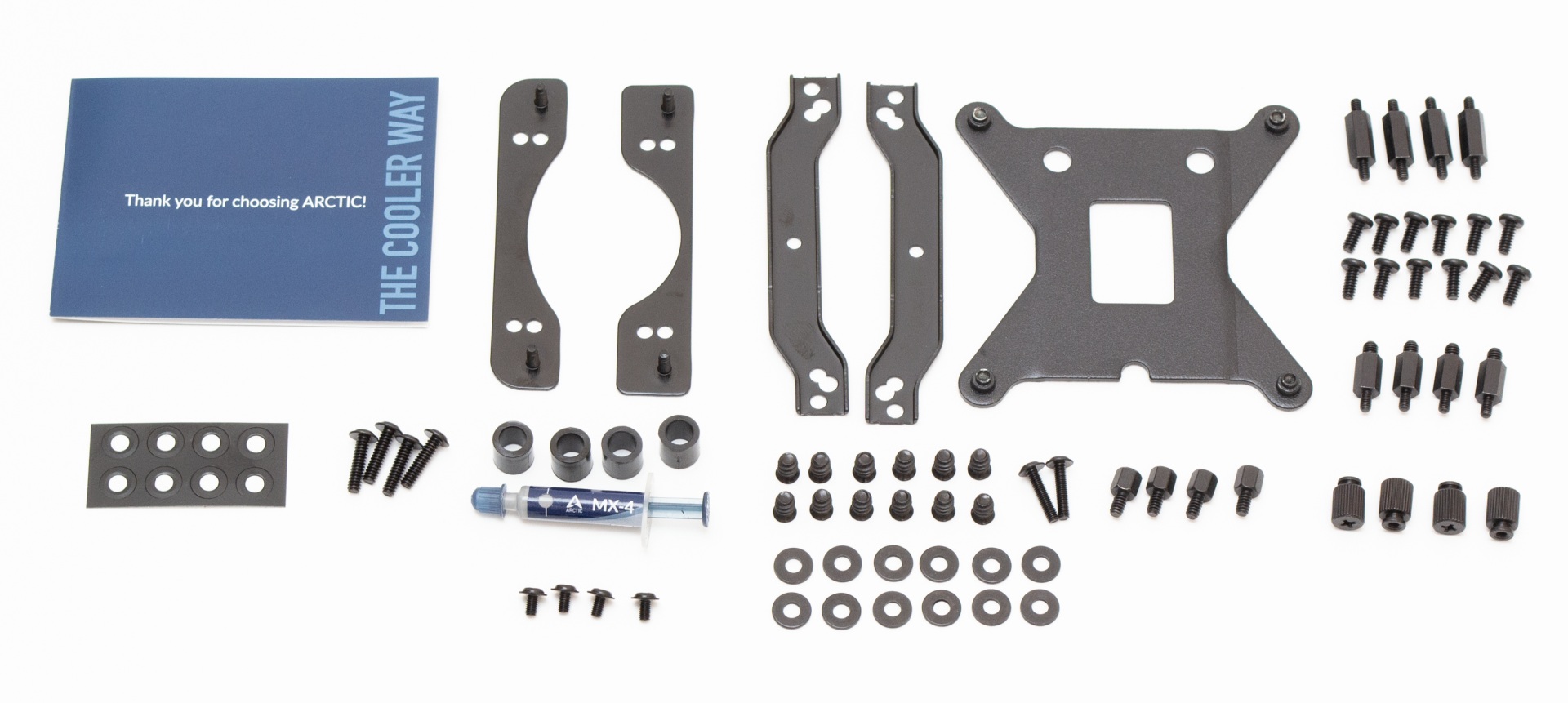

В комплект деталей входит:

  • брошюра, в которой предлагается оставить отзыв, если покупатель доволен товаром, и обратиться в поддержку, если нет (инструкцию ищите на официальном сайте по QR коду с коробки);
  • две крепежные пластины для сокетов AMD AM4;
  • две универсальные крепежные лапы водоблока;
  • металлическая усилительная пластина для сокетов Intel LGA115x/1200;
  • четыре винтовые стойки для сокетов Intel LGA115x/1200;
  • 12 винтов для крепления радиатора;
  • четыре винтовые стойки для сокетов Intel LGA2011-3/2066;
  • четыре гайки с накатанной головкой и насечкой под крестовую отвертку;
  • четыре винтовые стойки для сокетов AMD AM3;
  • два длинных винта для фиксации универсальных крепежных лап водоблока;
  • 12 саморезов для вентиляторов;
  • 12 пластиковых прокладок;
  • четыре пластиковых проставки для сокетов AMD AM4;
  • шприц с термопастой Arctic MX-4;
  • четыре коротких винта для сокетов AMD AM3;
  • четыре длинных винта для AMD AM4;
  • восемь электроизоляционных прокладок усилительной пластины.

Arctic Liquid Freezer II 360

Внешний вид

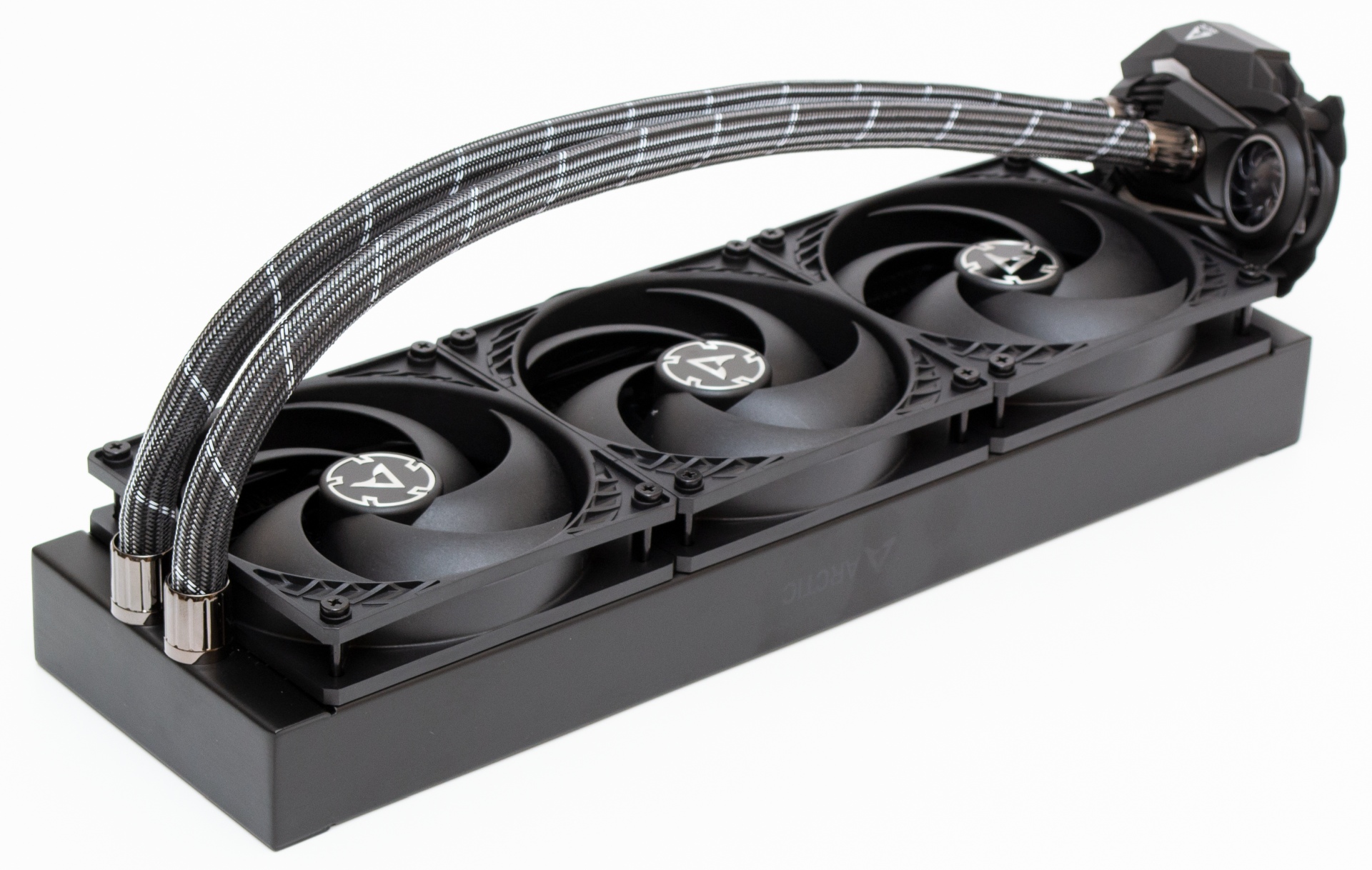

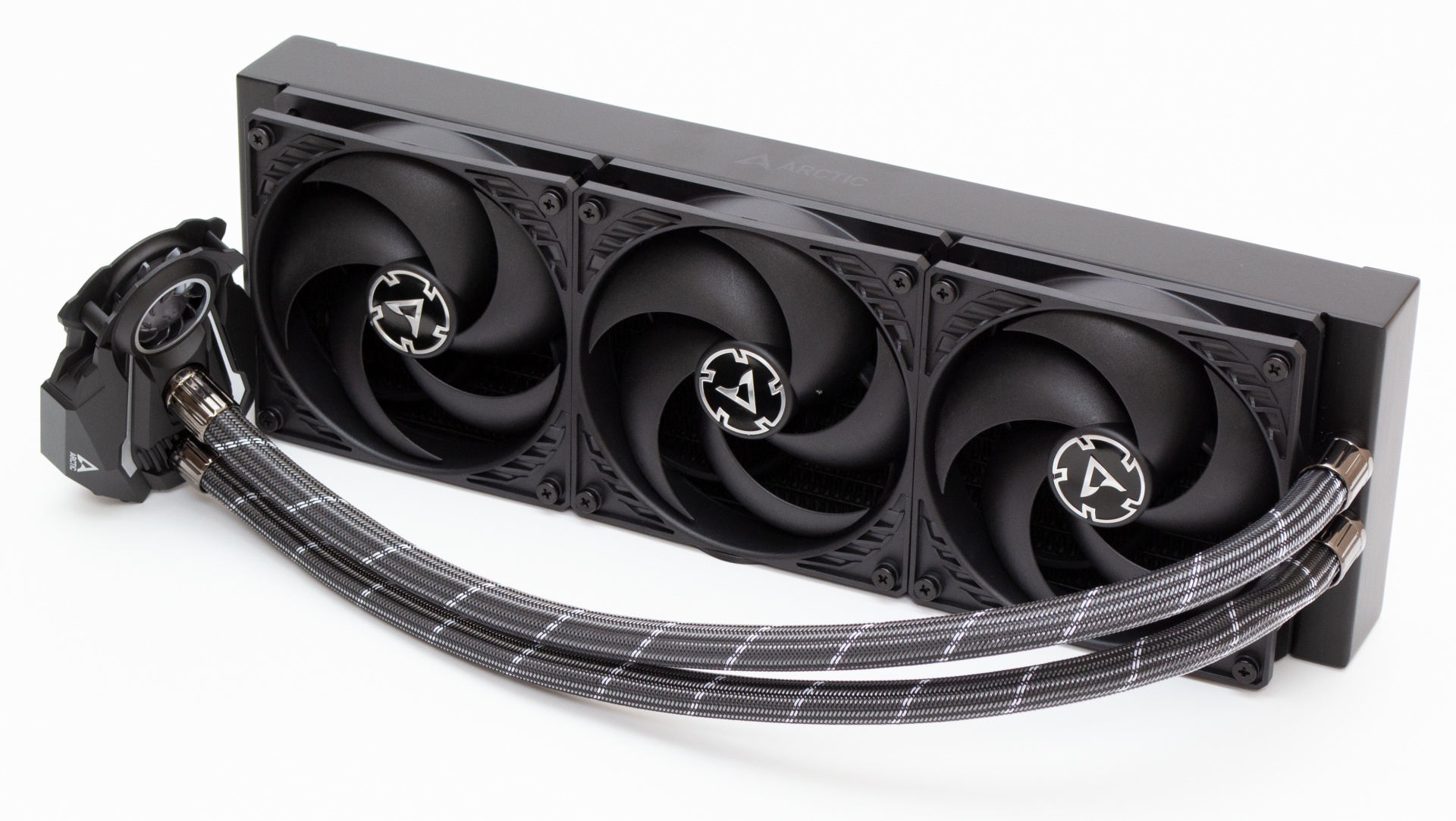

Хотя конфигурация основных компонентов у Arctic Liquid Freezer II 360 стандартная, в целом система выглядит внушительно. Крупный и толстый радиатор с квадратными углами, широкие шланги в очень мягкой узорчатой оплетке, никелированные обоймы фитингов, все это производит впечатление солидности. Кроме того, система не требует дополнительных манипуляций после извлечения из коробки, всё уже идет в сборе, вентиляторы прикручены на свое место и подключены. Ставите ее в корпус, монтируете водоблок на процессор, включаете единственный кабель питания и все готово к работе. Шланги средней гибкости имеют длину в 450 мм, внешний диаметр в 12,4 мм и внутренний в 6 мм. Оплетка выполняет в большей мере декоративную, чем защитную функцию. Зато между ней и трубками проложен кабель питания вентиляторов, заходящий напрямую в водоблок.

Arctic Liquid Freezer II 360

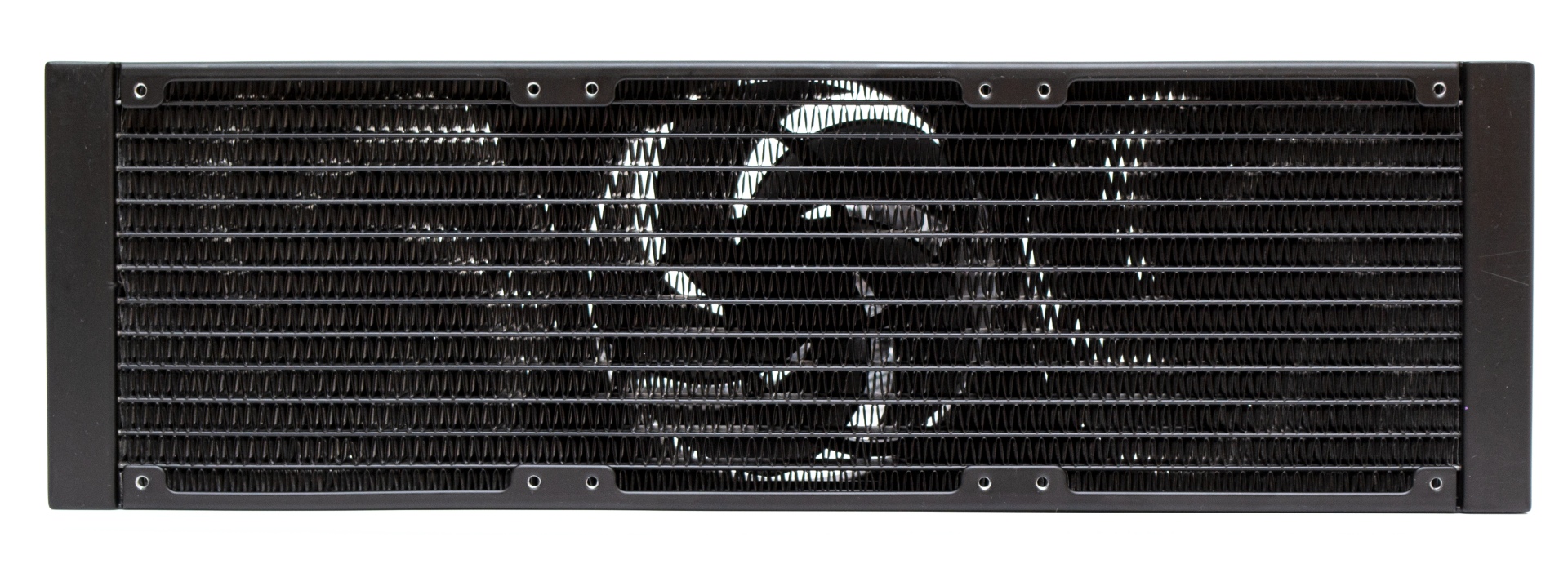

Трехсекционный радиатор имеет габариты 398 х 120 х 38 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 13 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент.

Arctic Liquid Freezer II 360

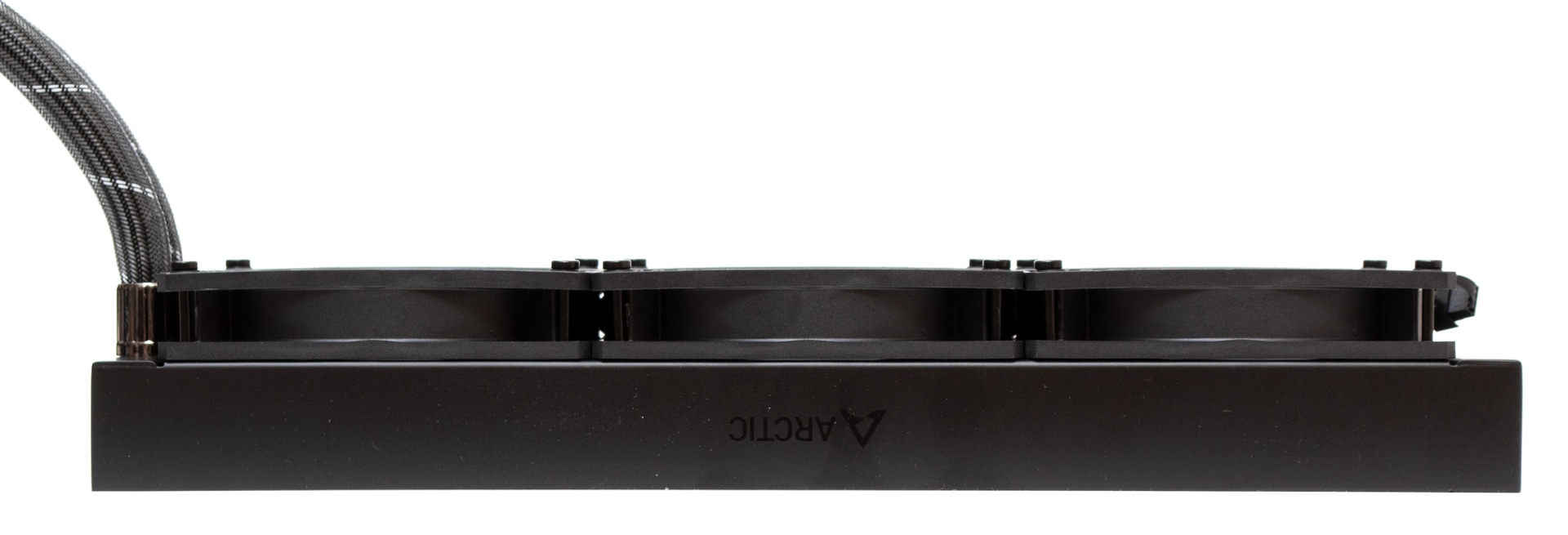

С обеих сторон радиатора, на цельных боковинах присутствует малозаметная надпись Arctic с логотипом перед ней. Обратите внимание, что радиатор в профиль имеет толщину в 38 мм против обычных 27 мм у изделий от Asetek. В сборе с вентиляторами суммарная толщина достигает 66 мм, потому стоит осторожно относиться к подбору корпуса для этой СЖО, чтобы избежать неожиданных конфликтов с другими компонентами.

Arctic Liquid Freezer II 360

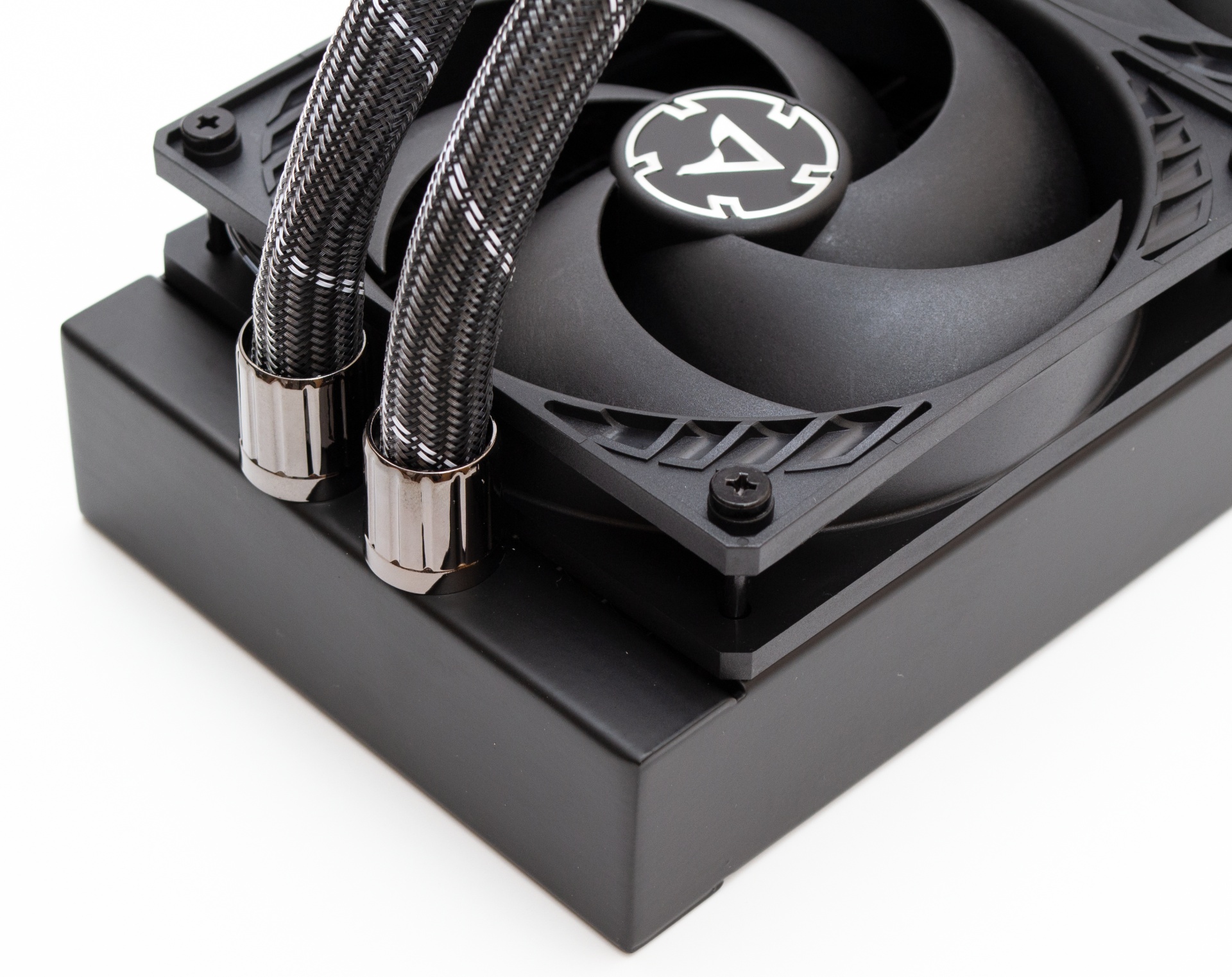

Трубки неподвижно запрессованы никелированными обоймами на фитинги радиатора в его центральной части. Толщина коллектора с этой стороны равна 19 мм.

Arctic Liquid Freezer II 360

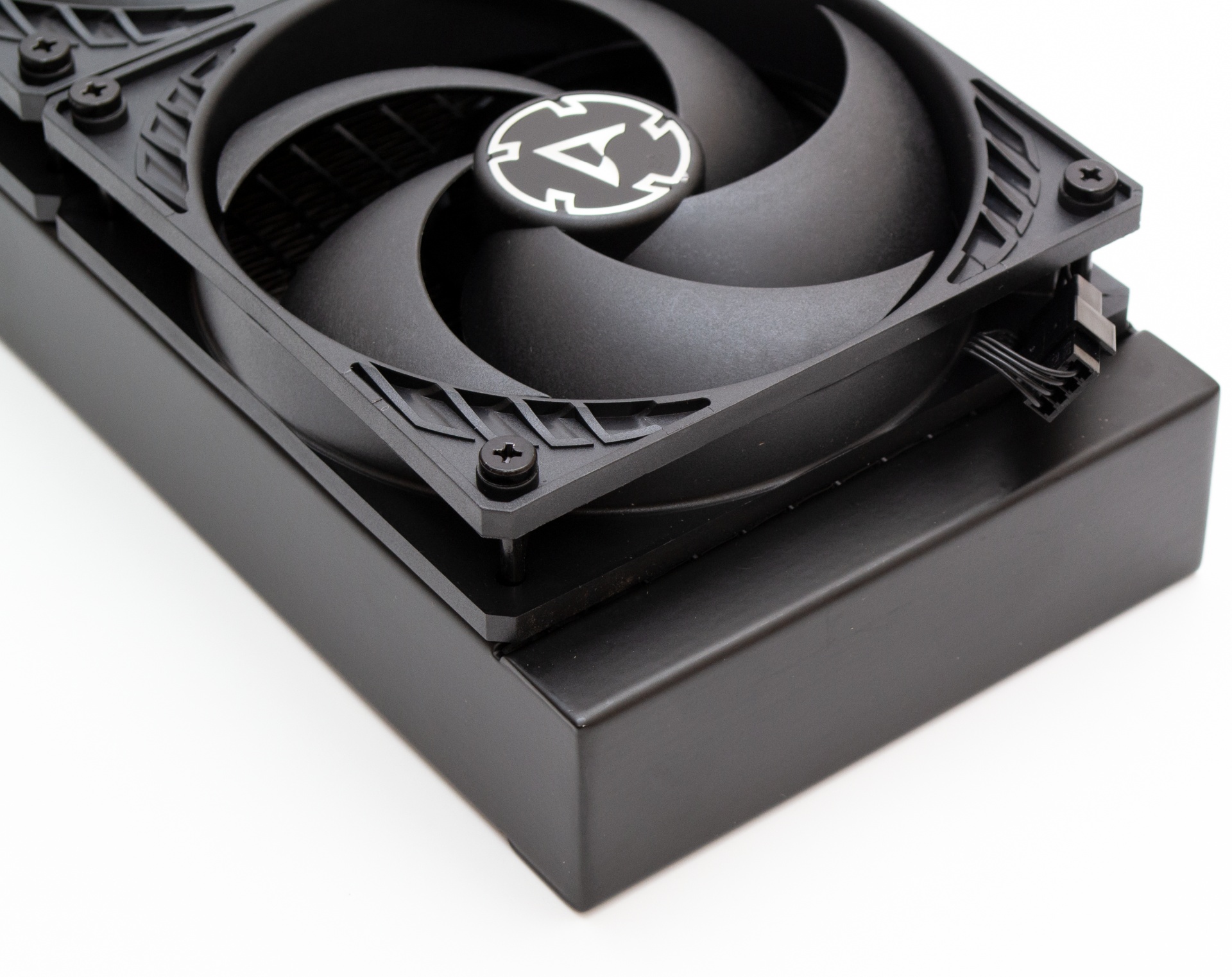

Коллектор с противоположной стороны тоже имеет толщину в 19 мм.

Arctic Liquid Freezer II 360

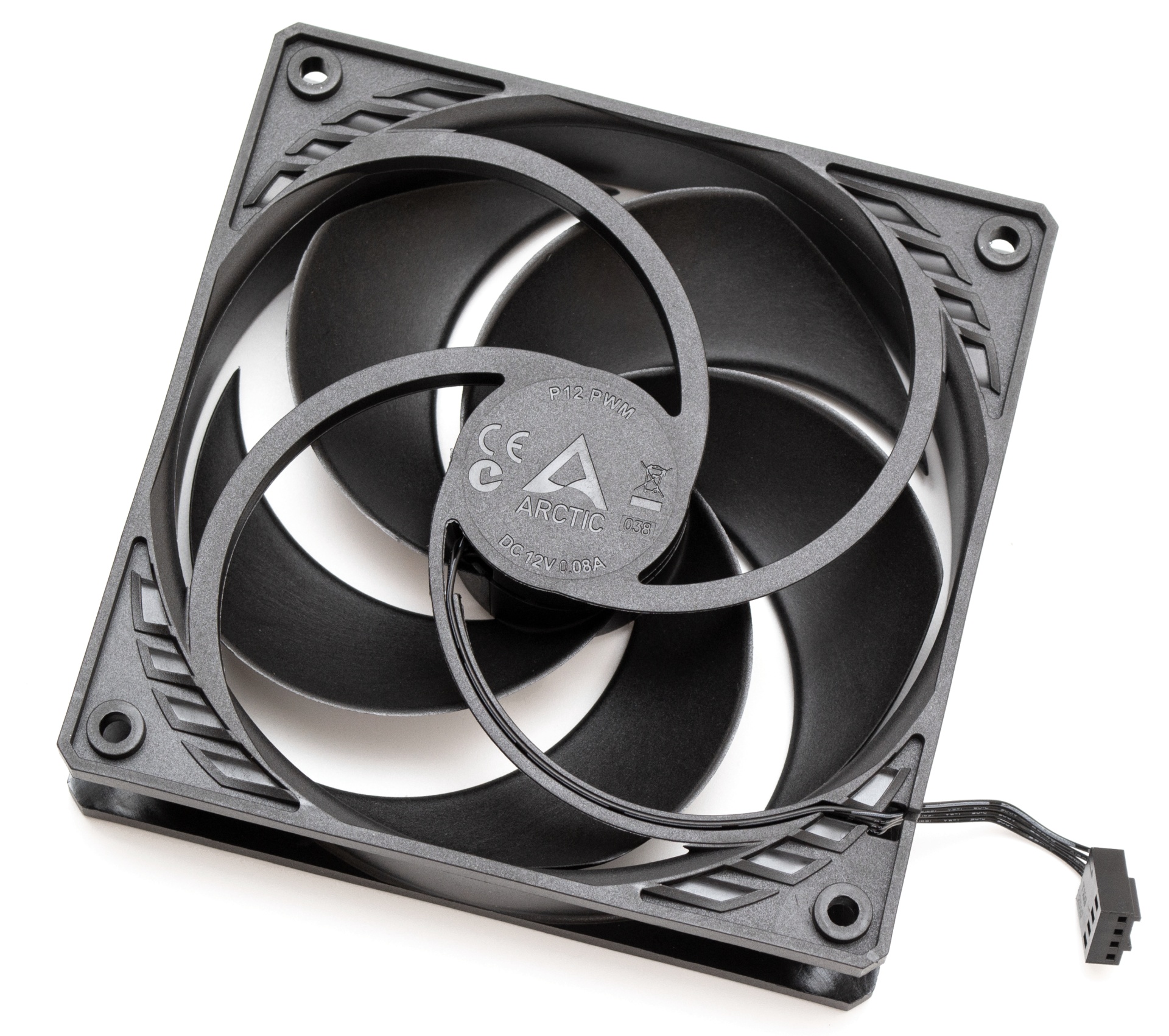

Три установленных тут вентилятора крепятся длинными винтами без прокладок. Они представляют собой классическую модель Arctic P12 PWM, сделанную на базе гидродинамического подшипника и обладающую всего пятью длинными и изогнутыми лопастями. Диапазон скоростей составляет от 200 до 1800 об/мин и управляется при помощи ШИМ. Лопасти, двигатель и подшипник не имеют паразитных призвуков на всех скоростях и ведут себя достаточно тихо. Короткий четырехконтактный кабель питания подключается в общий разветвитель.

Arctic Liquid Freezer II 360

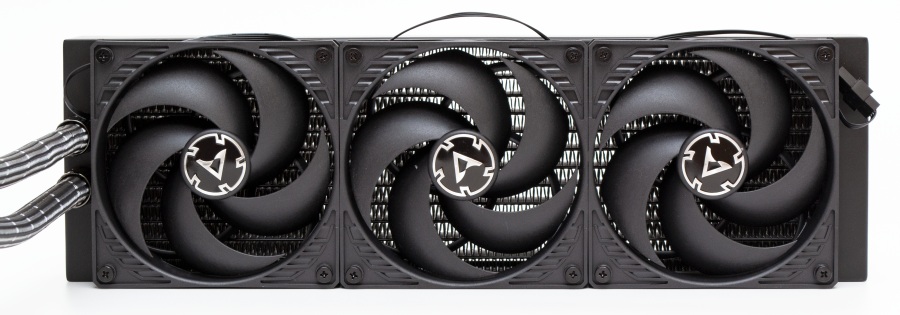

Разветвитель питания проложен вдоль борта вентиляторов, за винтами и заходит под одну из обойм фитингов. Пользователю больше не нужно беспокоиться о том, как проложить и спрятать "лапшу" из множества проводов.

Arctic Liquid Freezer II 360

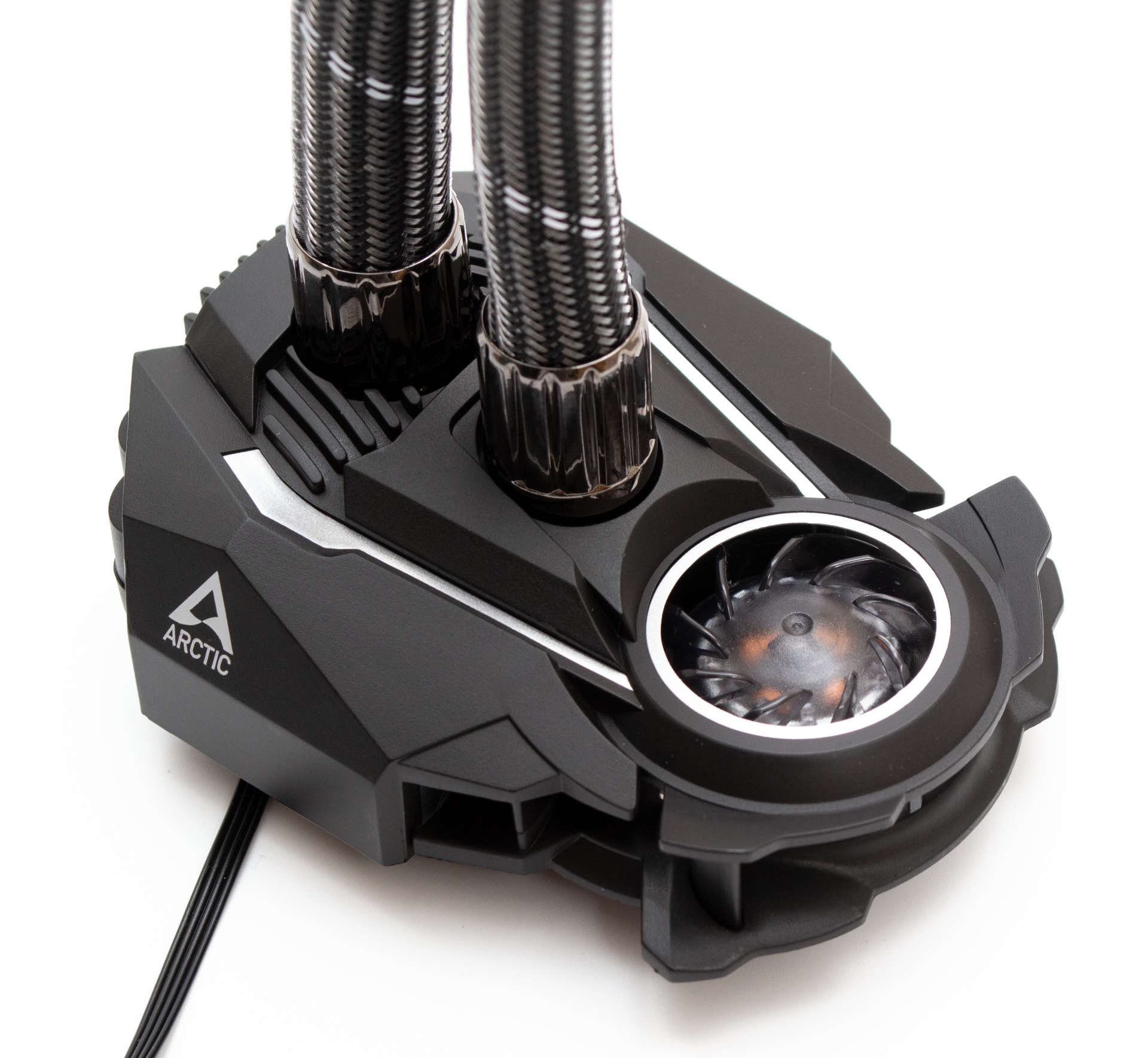

Пластиковый водоблок имеет интересную многогранную форму. Шланги заходят в него сверху и закреплены неподвижно. В передней его части встроен вентилятор для обдува цепей питания.

Arctic Liquid Freezer II 360

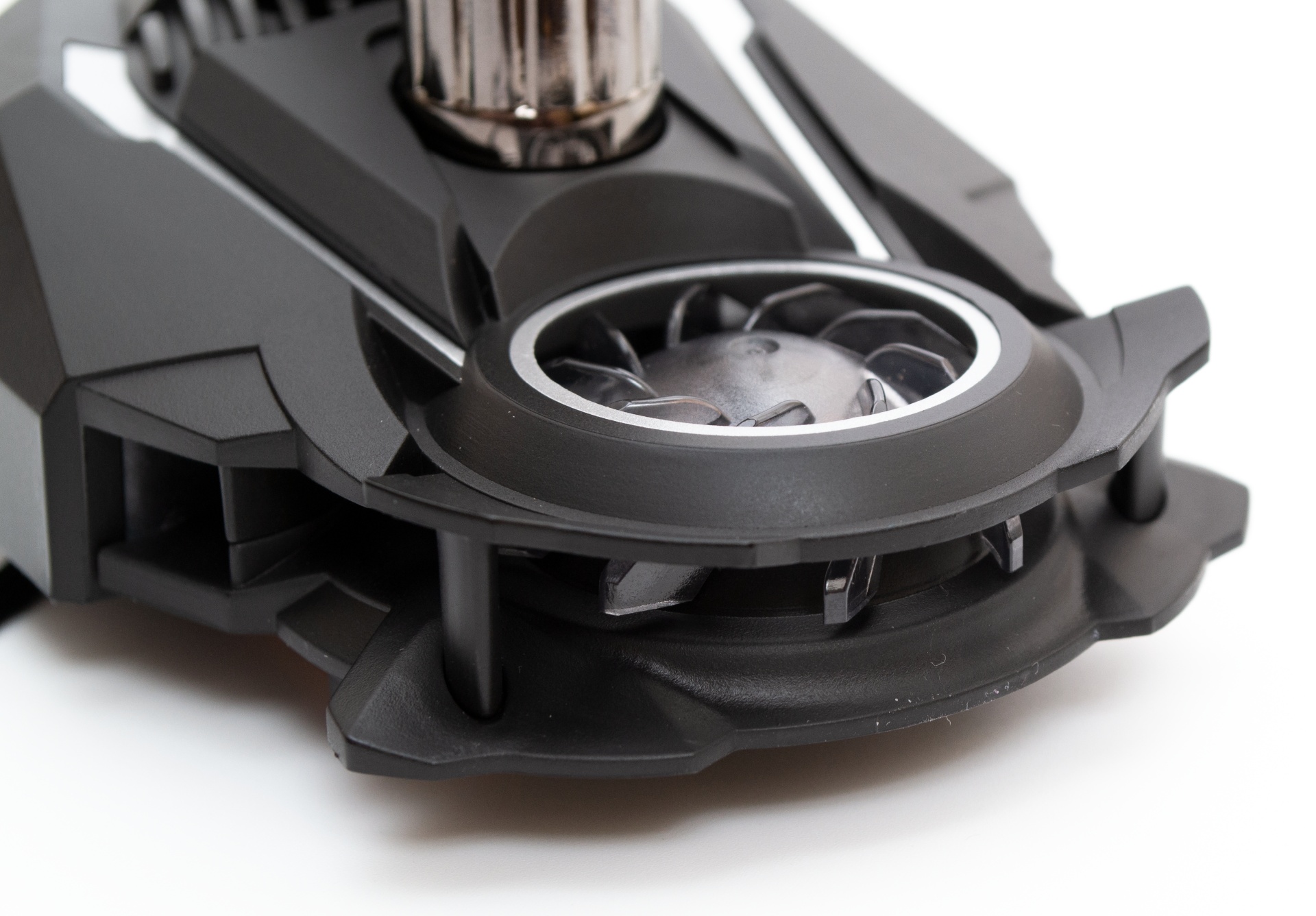

Вентилятор центробежного типа, диаметром 40 мм. Забирает воздух сверху и расталкивает в стороны, в радиусе 180 градусов. Его скорость управляется при помощи ШИМ в диапазоне от 1000 до 3000 об/мин. И если на минимуме он практически неразличим, то на полной скорости его уровень шума достигает 48 дБ (А), что заметно даже на фоне 120-мм пропеллеров.

Arctic Liquid Freezer II 360

Помпа тоже управляется при помощи общего ШИМ сигнала и работает в диапазоне от 800 до 2000 об/мин. На слух ее работу определить сложно, особенно на фоне встроенного вентилятора.

Arctic Liquid Freezer II 360

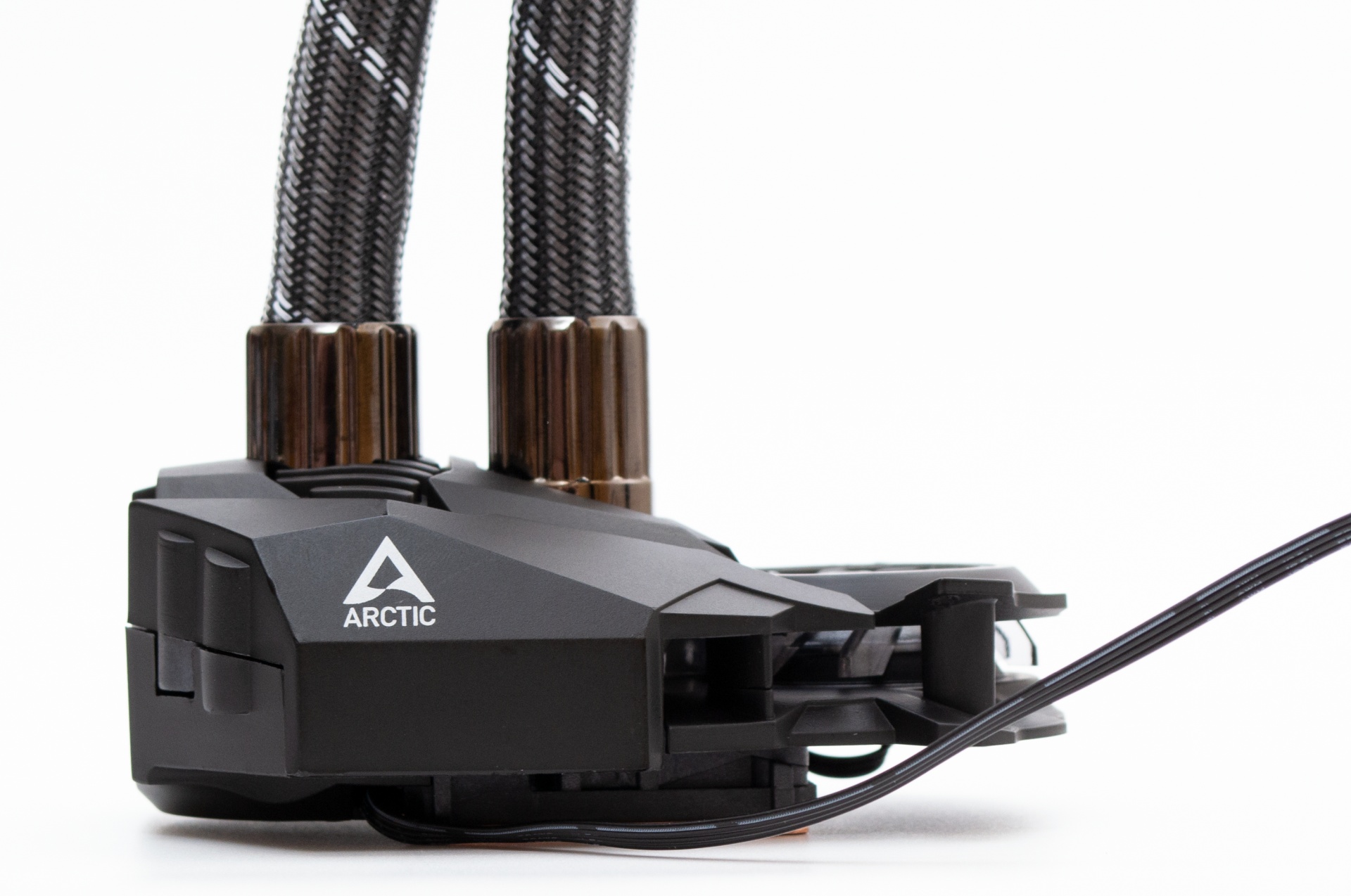

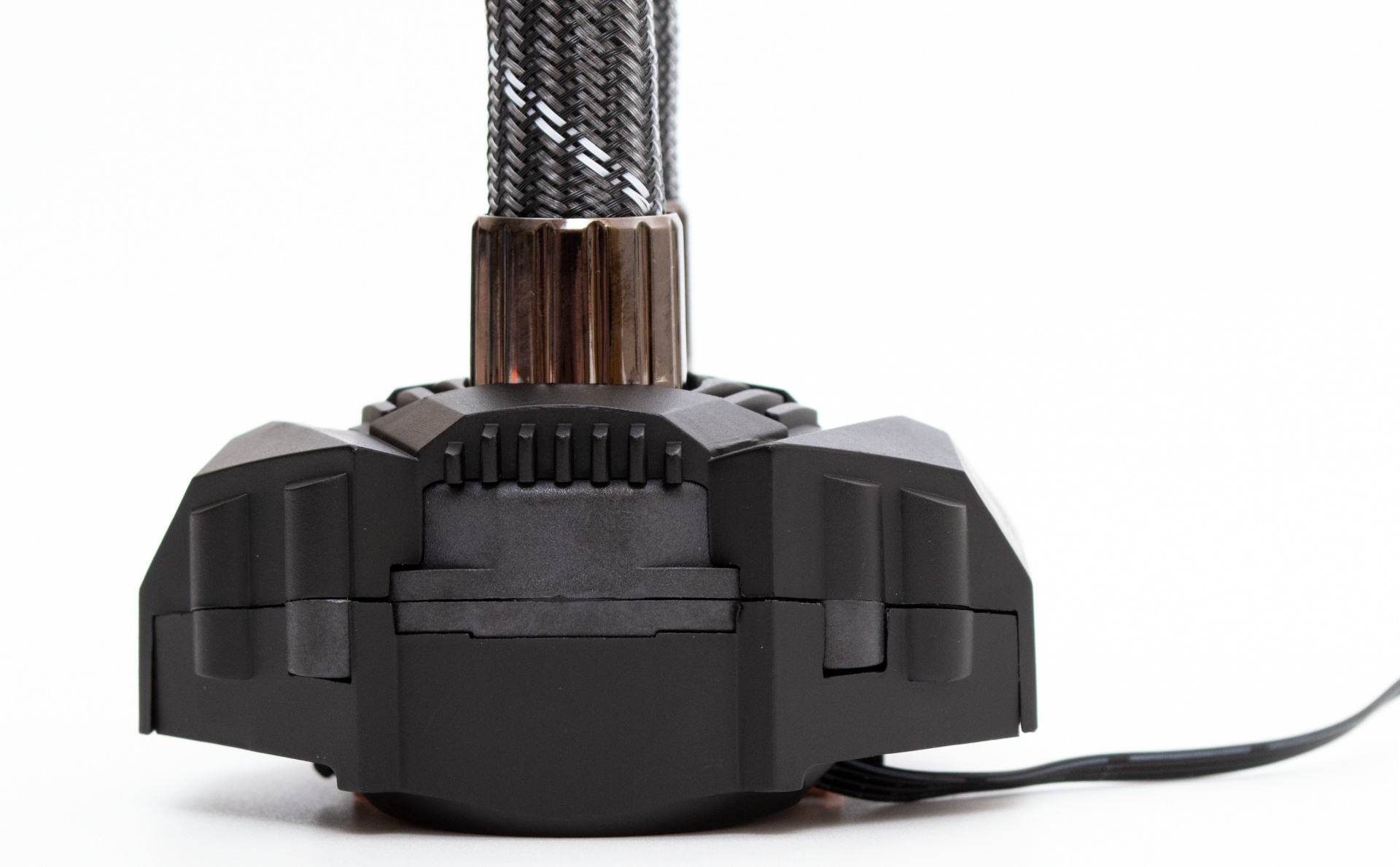

Высота водоблока с фитингами составляет 53 мм, а без них — 38 мм. Но рассчитывать, что данное устройство удастся разместить в узком месте не стоит, поскольку шлангам требуется приличный радиус изгиба, чтобы избежать излома трубок.

Arctic Liquid Freezer II 360

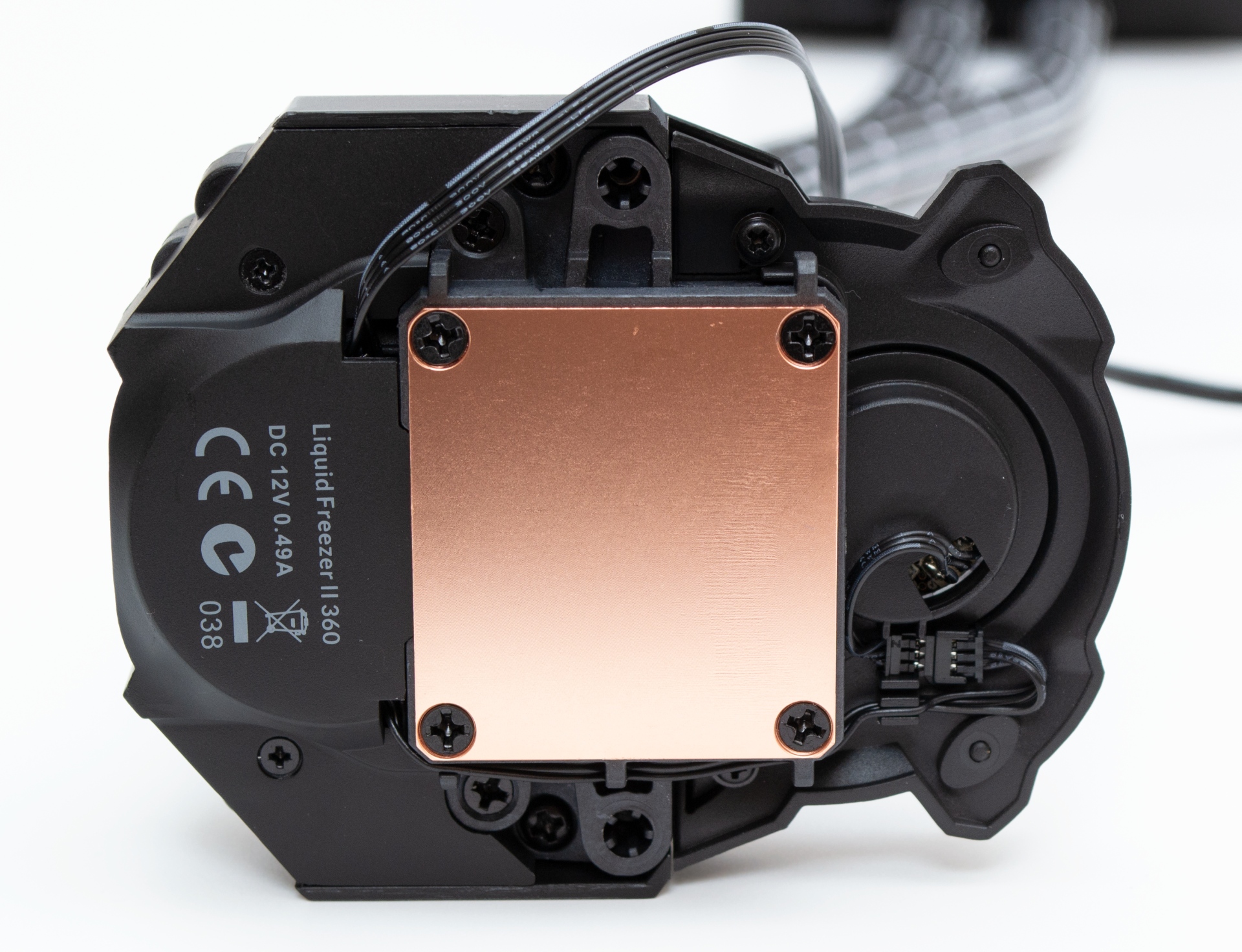

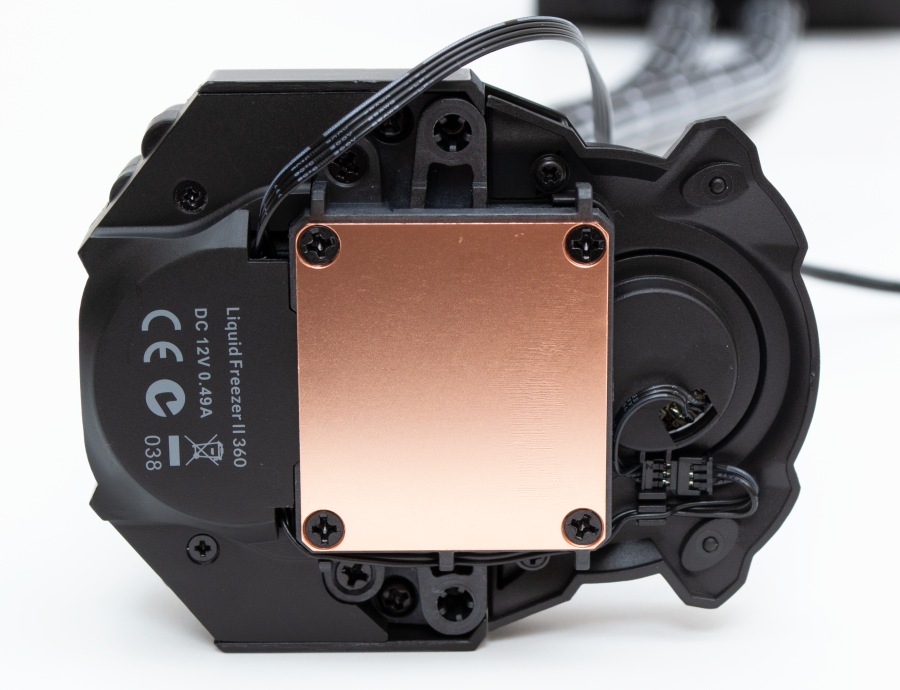

Ровная медная подошва имеет приближенную к квадратной форму со скругленными углами размером 40 х 44 мм. По углам находится всего четыре крепежных винта со стандартной крестовой шляпкой. Вдоль основания проложен провод подключения вентилятора цепей питания.

Arctic Liquid Freezer II 360

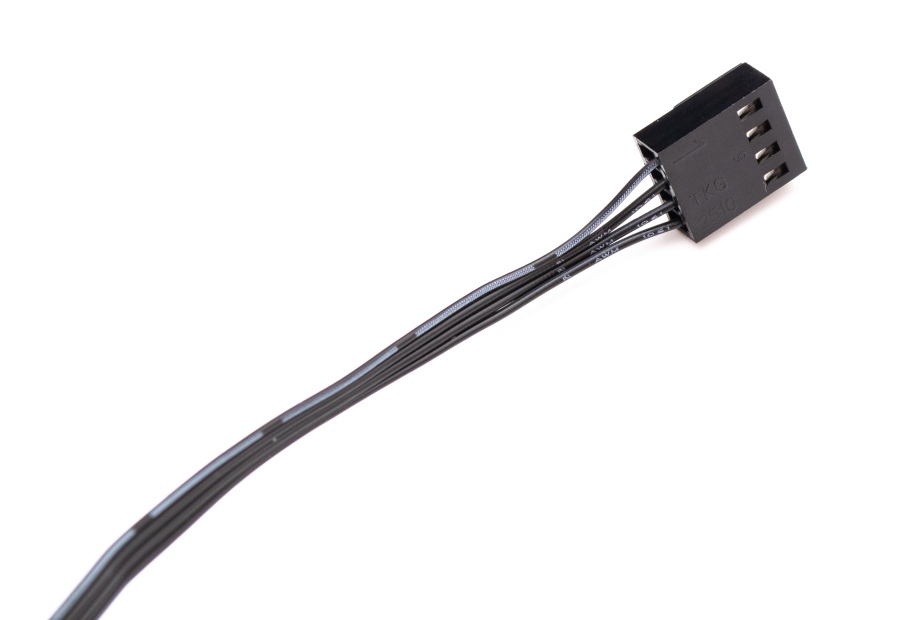

Питаются три основных вентилятора, помпа и дополнительный пропеллер через один общий четырехконтактный кабель длиной в 280 мм, который подключается в разъем CPU Fan материнской плате. Мониторинг скорости при этом осуществляется относительно 120-мм вентиляторов.

Arctic Liquid Freezer II 360

Перейдем к установке СЖО и тестированию её эффективности.
