Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 360

Семейство систем Arctic Liquid Freezer доступно в продаже уже несколько лет. И если первая итерация данных продуктов была не особо интересной, поскольку полностью базировалась на референсном дизайне от Asetek, то вторая представляет собой весьма самобытные устройства. Они успели пережить не одну ревизию, но, к сожалению, у редакции не было возможности получить их на обзор. Но вот настал тот час, когда такой шанс предоставился, чему поспособствовал интернет-ритейлер Telemart.ua, начавший эксклюзивные поставки продукции Arctic в Украину. А начнем мы знакомство с этой линейкой с Arctic Liquid Freezer II 360 (Rev.4).

Характеристики

Упаковка и комплект поставки

СЖО упаковано в довольно хлипкую коробку синего цвета, на которой, тем не менее, есть вся необходимая пользователю информация об устройстве.

Внутри упаковочных элементов тоже не густо. Картонная накладка на водоблок, одна прокладка и коробка между радиатором и шлангами, в которой прячется комплект поставки. Вот, собственно, и все.

В комплект деталей входит:

• брошюра, в которой предлагается оставить отзыв, если покупатель доволен товаром, и обратиться в поддержку, если нет (инструкцию ищите на официальном сайте по QR коду с коробки);
• две крепежные пластины для сокетов AMD AM4;
• две универсальные крепежные лапы водоблока;
• металлическая усилительная пластина для сокетов Intel LGA115x/1200;
• четыре винтовые стойки для сокетов Intel LGA115x/1200;
• 12 винтов для крепления радиатора;
• четыре винтовые стойки для сокетов Intel LGA2011-3/2066;
• четыре гайки с накатанной головкой и насечкой под крестовую отвертку;
• четыре винтовые стойки для сокетов AMD AM3;
• два длинных винта для фиксации универсальных крепежных лап водоблока;
• 12 саморезов для вентиляторов;
• 12 пластиковых прокладок;
• четыре пластиковых проставки для сокетов AMD AM4;
• шприц с термопастой Arctic MX-4;
• четыре коротких винта для сокетов AMD AM3;
• четыре длинных винта для AMD AM4;
• восемь электроизоляционных прокладок усилительной пластины.

Внешний вид

Хотя конфигурация основных компонентов у Arctic Liquid Freezer II 360 стандартная, в целом система выглядит внушительно. Крупный и толстый радиатор с квадратными углами, широкие шланги в очень мягкой узорчатой оплетке, никелированные обоймы фитингов, все это производит впечатление солидности. Кроме того, система не требует дополнительных манипуляций после извлечения из коробки, всё уже идет в сборе, вентиляторы прикручены на свое место и подключены. Ставите ее в корпус, монтируете водоблок на процессор, включаете единственный кабель питания и все готово к работе. Шланги средней гибкости имеют длину в 450 мм, внешний диаметр в 12,4 мм и внутренний в 6 мм. Оплетка выполняет в большей мере декоративную, чем защитную функцию. Зато между ней и трубками проложен кабель питания вентиляторов, заходящий напрямую в водоблок.

Трехсекционный радиатор имеет габариты 398 х 120 х 38 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 13 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент.

С обеих сторон радиатора, на цельных боковинах присутствует малозаметная надпись Arctic с логотипом перед ней. Обратите внимание, что радиатор в профиль имеет толщину в 38 мм против обычных 27 мм у изделий от Asetek. В сборе с вентиляторами суммарная толщина достигает 66 мм, потому стоит осторожно относиться к подбору корпуса для этой СЖО, чтобы избежать неожиданных конфликтов с другими компонентами.

Трубки неподвижно запрессованы никелированными обоймами на фитинги радиатора в его центральной части. Толщина коллектора с этой стороны равна 19 мм.

Коллектор с противоположной стороны тоже имеет толщину в 19 мм.

Три установленных тут вентилятора крепятся длинными винтами без прокладок. Они представляют собой классическую модель Arctic P12 PWM, сделанную на базе гидродинамического подшипника и обладающую всего пятью длинными и изогнутыми лопастями. Диапазон скоростей составляет от 200 до 1800 об/мин и управляется при помощи ШИМ. Лопасти, двигатель и подшипник не имеют паразитных призвуков на всех скоростях и ведут себя достаточно тихо. Короткий четырехконтактный кабель питания подключается в общий разветвитель.

Разветвитель питания проложен вдоль борта вентиляторов, за винтами и заходит под одну из обойм фитингов. Пользователю больше не нужно беспокоиться о том, как проложить и спрятать "лапшу" из множества проводов.

Пластиковый водоблок имеет интересную многогранную форму. Шланги заходят в него сверху и закреплены неподвижно. В передней его части встроен вентилятор для обдува цепей питания.

Вентилятор центробежного типа, диаметром 40 мм. Забирает воздух сверху и расталкивает в стороны, в радиусе 180 градусов. Его скорость управляется при помощи ШИМ в диапазоне от 1000 до 3000 об/мин. И если на минимуме он практически неразличим, то на полной скорости его уровень шума достигает 48 дБ (А), что заметно даже на фоне 120-мм пропеллеров.

Помпа тоже управляется при помощи общего ШИМ сигнала и работает в диапазоне от 800 до 2000 об/мин. На слух ее работу определить сложно, особенно на фоне встроенного вентилятора.

Высота водоблока с фитингами составляет 53 мм, а без них — 38 мм. Но рассчитывать, что данное устройство удастся разместить в узком месте не стоит, поскольку шлангам требуется приличный радиус изгиба, чтобы избежать излома трубок.

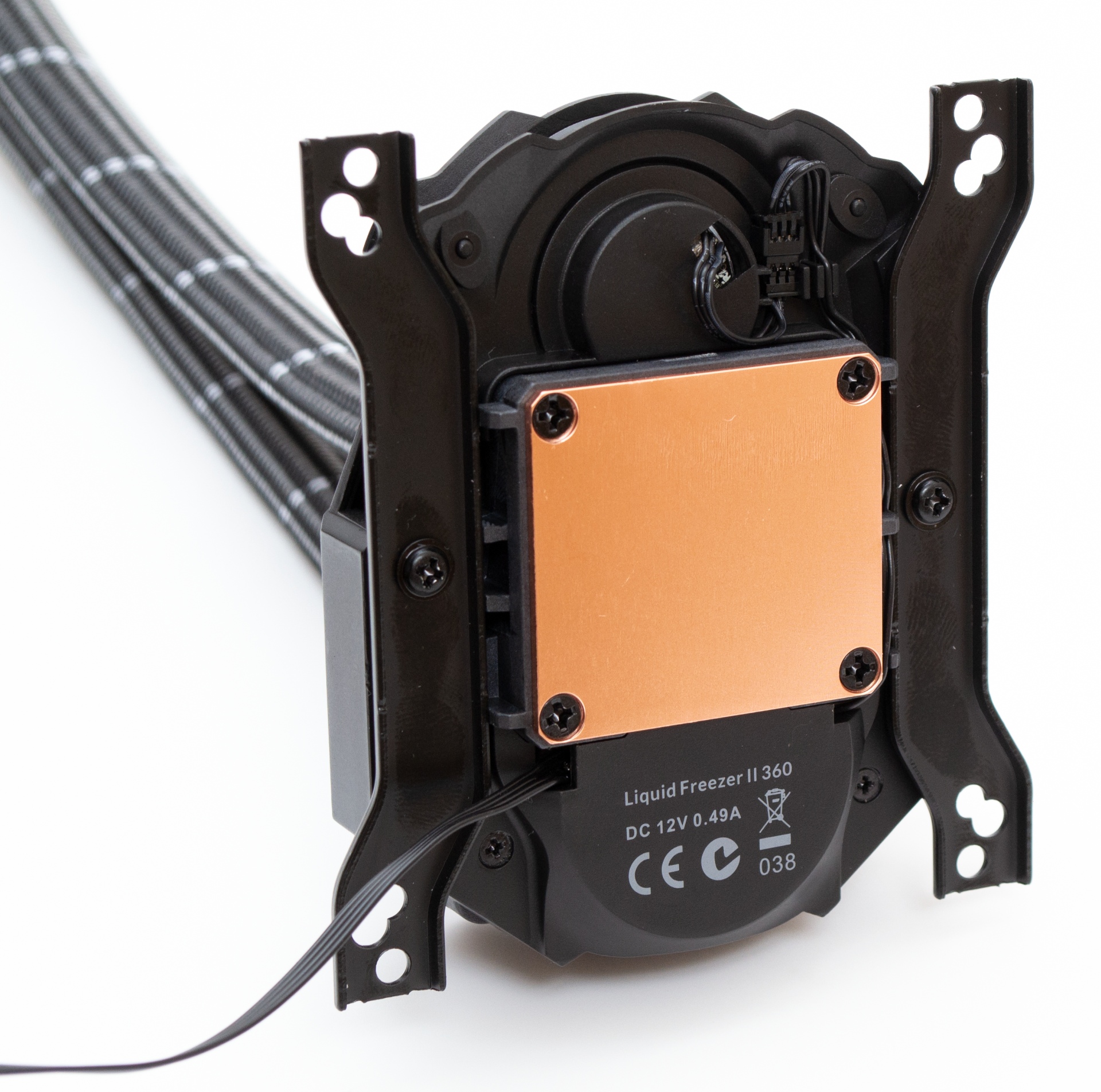

Ровная медная подошва имеет приближенную к квадратной форму со скругленными углами размером 40 х 44 мм. По углам находится всего четыре крепежных винта со стандартной крестовой шляпкой. Вдоль основания проложен провод подключения вентилятора цепей питания.

Питаются три основных вентилятора, помпа и дополнительный пропеллер через один общий четырехконтактный кабель длиной в 280 мм, который подключается в разъем CPU Fan материнской плате. Мониторинг скорости при этом осуществляется относительно 120-мм вентиляторов.

Перейдем к установке СЖО и тестированию её эффективности.

Установка

СЖО Arctic Liquid Freezer II 360 в текущей ревизии поддерживает только актуальные процессорные разъемы от Intel и AMD. В данном случае мы рассмотрим процесс монтажа на примере сокета AMD AM4. Начинается все с того, что крепежные лапы прикручиваются двумя винтами к основанию водоблока.

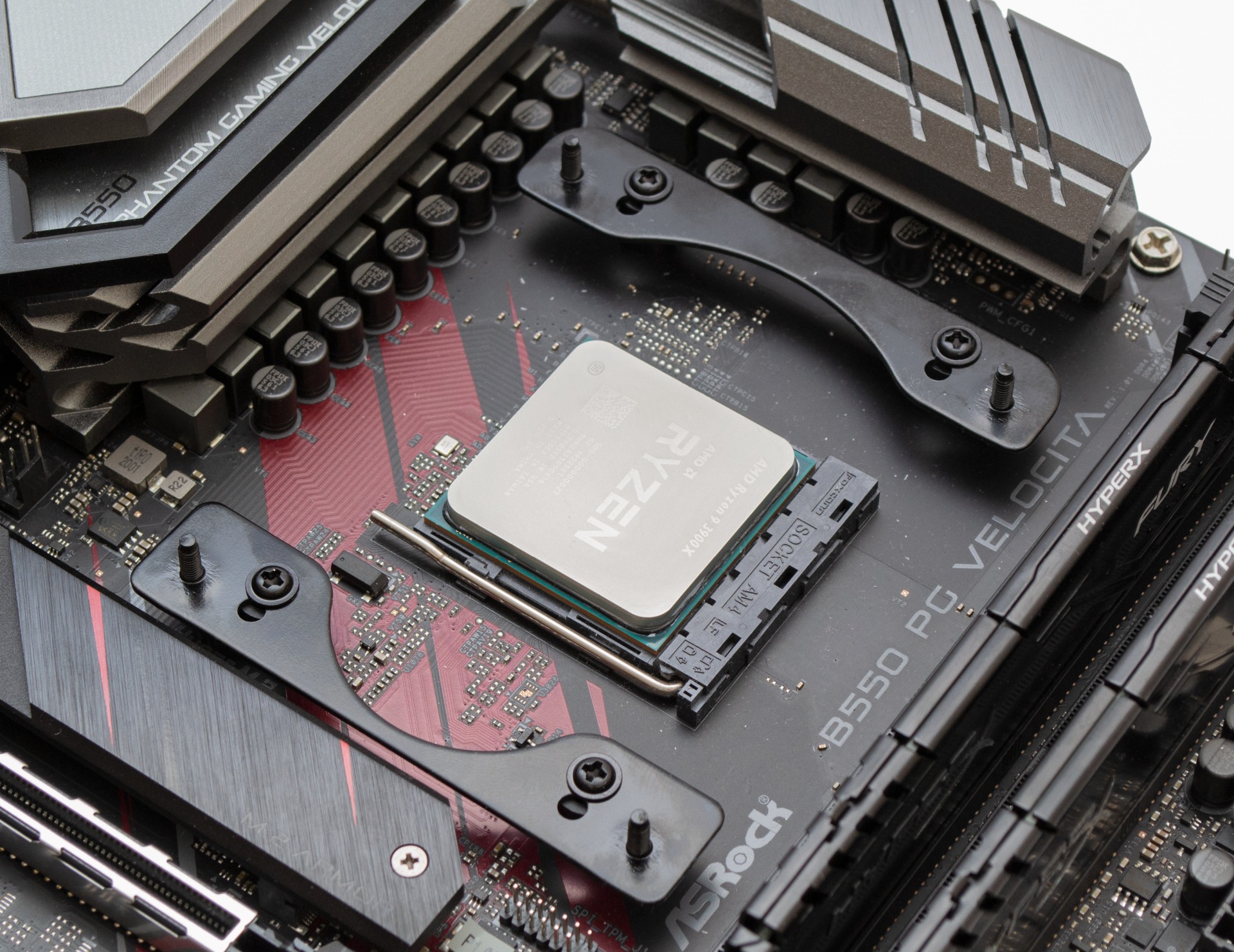

Далее требуется снять стоковые пластиковые крепежи с платы (выкрутив четыре винта), поставить пластиковые полые проставки и на них сверху винтами зафиксировать две крепежные планки. Важно правильно подобрать их ориентацию (пологий изгиб будет вверху), чтобы водоблок встал вентилятором вверх. Кроме того, в самих планках есть два варианта отверстий. Нижние соответствуют стандартному положению подошвы. Верхние стоит применять для процессоров Ryzen серий 3000/5000, поскольку в них горячие точки чиплетов слегка смещены вниз.

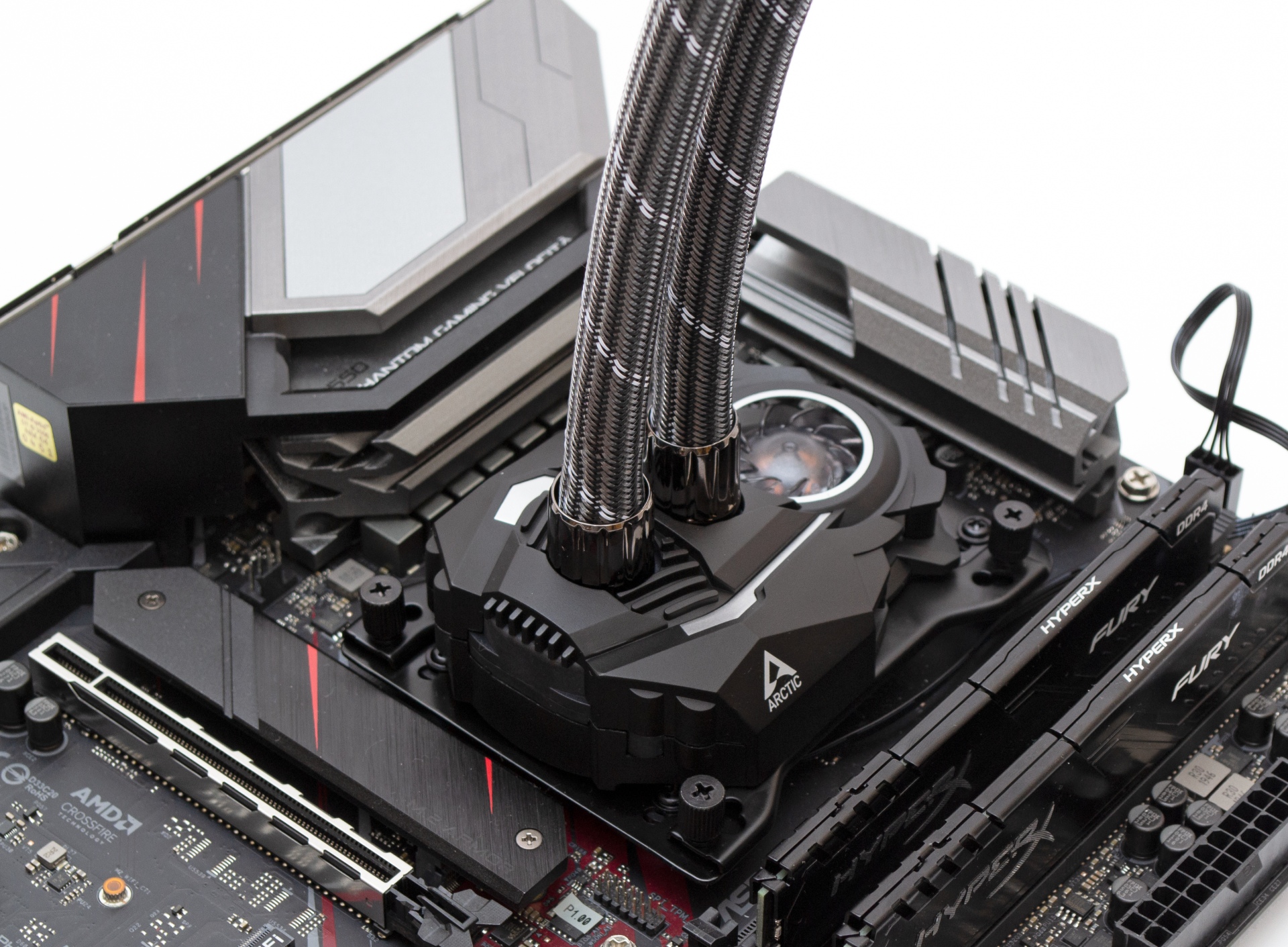

Остается лишь нанести термоинтерфейс, поставить водоблок и прикрутить его четырьмя гайками с накатанной головкой. Затягивать их следует поочередно накрест, чтобы обеспечить равномерный прижим и избежать перекоса. Конфликтов с другими компонентами материнской платы у водоблока нет. При установке в корпус не забывайте правильно подобрать ориентацию радиатора и вентиляторов (об этом можно прочитать в инструкции на официальном сайте) и подключить питание системы в разъем CPU Fan.

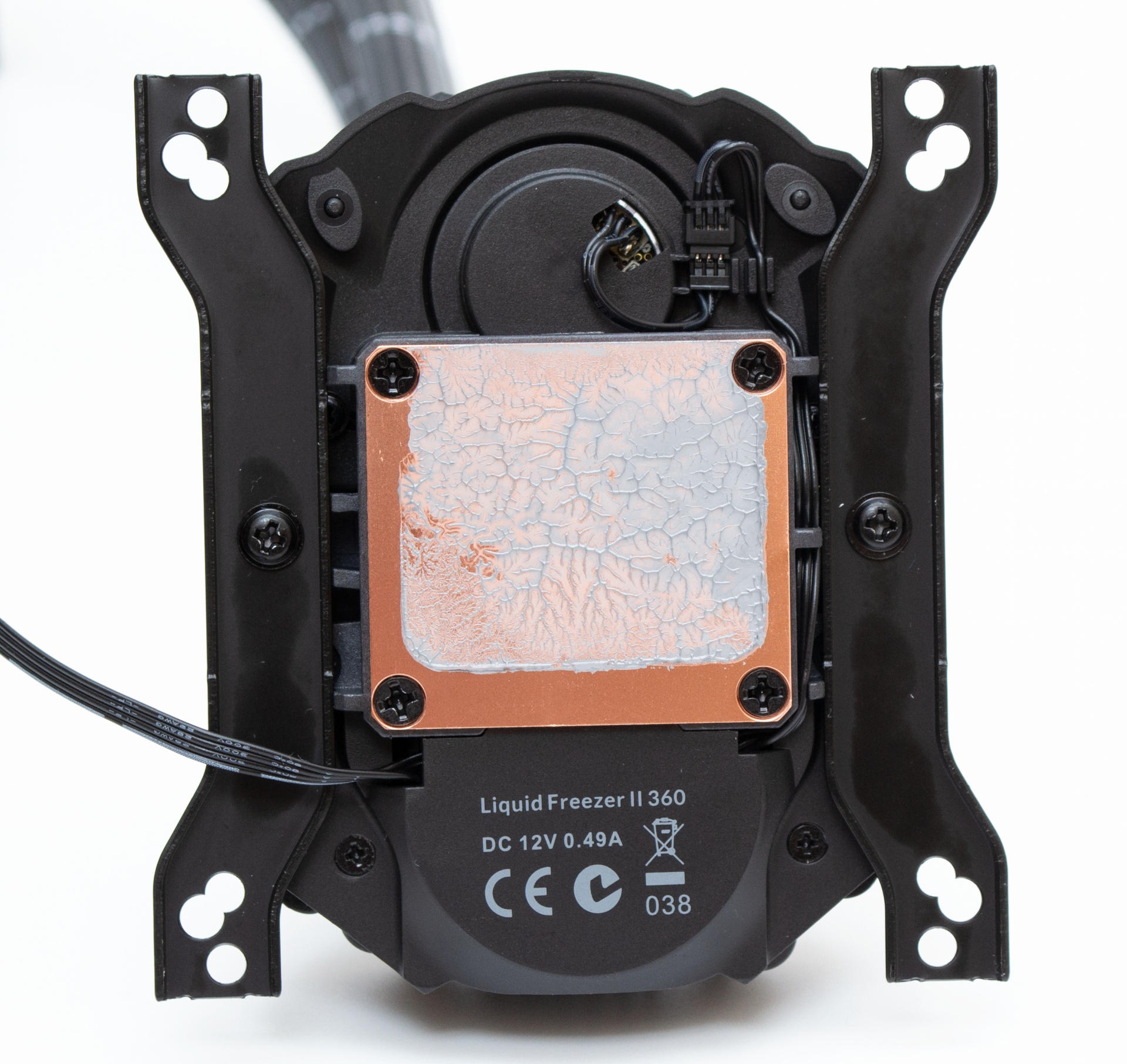

Так выглядит смещенный отпечаток на подошве водоблока.

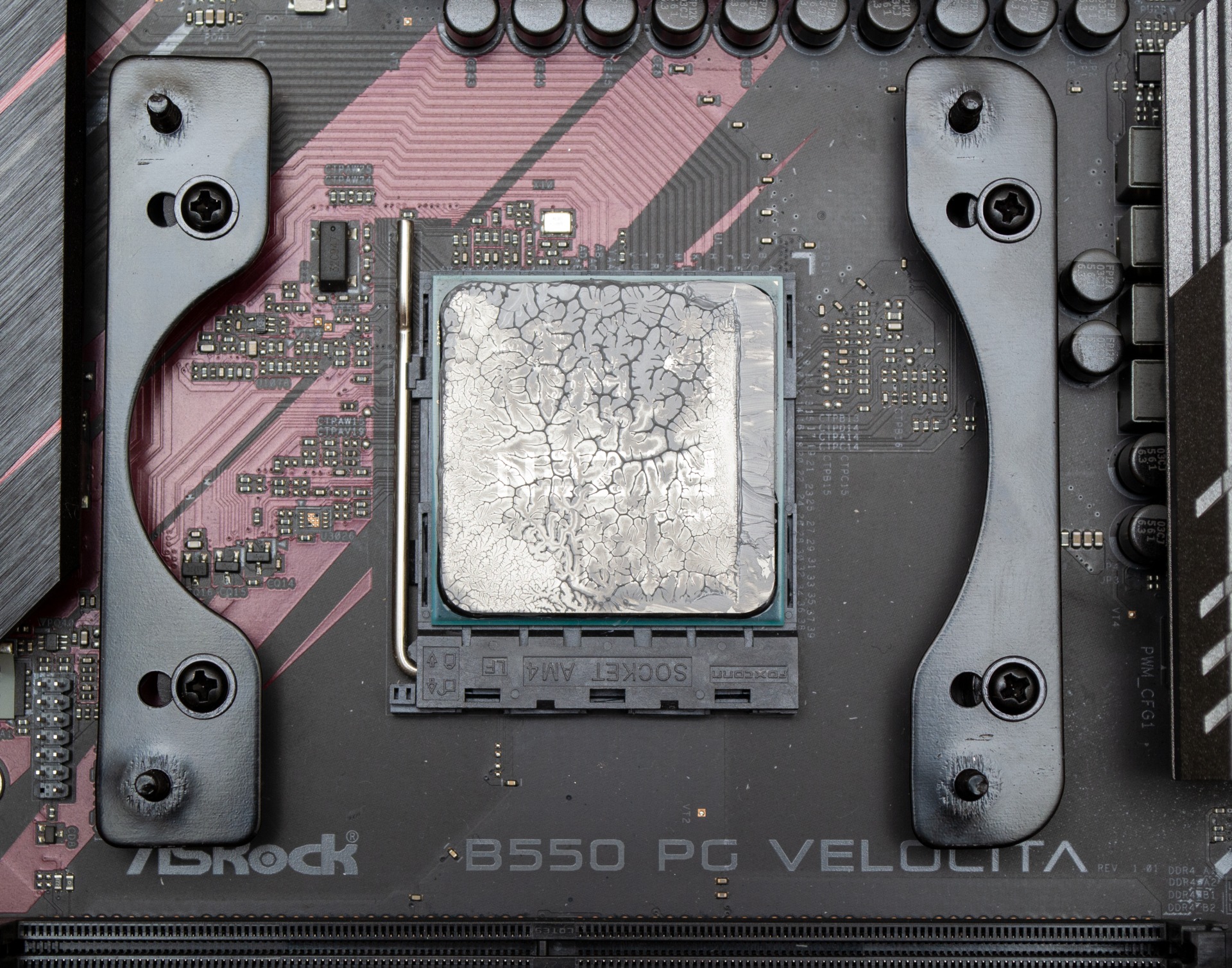

А так отпечаток смотрится на крышке процессора. Термоинтерфейс наносился путем размазывания его тонким слоем по поверхности.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения Arctic Liquid Freezer II 360 использовался стенд на базе платформы AMD AM4 в следующей конфигурации:

• процессор: AMD Ryzen 9 3900X (3,8@4,0 ГГц, 1,200 В);
• материнская плата: ASRock B550 PG Velocita (AMD B550);
• видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
• память: HyperX Fury HX432C16FB3K2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
• твердотельный накопитель: ADATA S511 120GB (120 ГБ, SATA 6Gb/s);
• блок питания: be quiet! Dark Power 12 850W (850 Вт);
• контроллер вентилятора: Noctua NA-FC1;
• термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест CPUID powerMAX версии 1.00.1 с AVX инструкциями в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора применялась программа HWiNFO64 v.7.03-4435.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю. Уровень фонового шума составлял 33 дБ (А).

Эффективность отвода тепла системой Arctic Liquid Freezer II 360 (Rev.4) сравнивалась с двухбашенным супер-кулером Noctua NH-D15S укомплектованным вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин.

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 1700 об/мин трех вентиляторов Arctic Liquid Freezer II 360 создает вполне терпимый уровень шума в 56 дБ (А). Этот порог равен шуму от Noctua NH-D15S с двумя вентиляторами на максимальных скоростях в 1200 и 1500 об/мин. В тихом режиме 40 дБ (А) СЖО работает на 900 об/мин, а пропеллеры Noctua NH-D15S на 750 и 900 об/мин соответственно.

Посмотрим на график температур для каждого уровня шума.

На процессоре AMD Ryzen 9 3900X со средним TDP в заданном режиме порядка 195 Вт и высокой комнатной температуре в 29 градусов, Arctic Liquid Freezer II 360 отлично справляется со своей основной задачей, обходя чемпиона воздушного охлаждения на 7 градусов в тихом режиме и на 5 градусов на максимальной скорости. По сути, даже если принудительно замедлить данное СЖО до 900 об/мин при неслышимом из корпуса уровне шума, оно все равно отыграет один градус у Noctua NH-D15S, работающего на максимуме. И это при том, что помпа и вентилятор VRM замедляются синхронно со 120-мм пропеллерами. Учитывая приблизительно одинаковую стоимость, это тот редкий случай, когда СЖО получается заметно эффективнее, тише и дешевле одного из лучших воздушных кулеров.

Выводы

Arctic Liquid Freezer II 360 это отлично продуманная и реализованная в «металле» система жидкостного охлаждения. Она очень тихая и достаточно производительная, проста в монтаже, не требует обслуживания и обеспечивается шестилетней гарантией производителя. А стоимость системы практически равна лучшим моделям воздушного охлаждения. Изначально она заточена на минимальный уровень шума. В случае необходимости можно добиться большей производительности путем замены комплектных вентиляторов или увеличения их количества.

К недостаткам системы можно отнести разве что сложность её обслуживания и слабо защищенную от повреждений упаковку. Но это с лихвой покрывается гарантийными обязательствами.

С моей точки зрения, линейка продуктов Liquid Freezer II является наиболее оптимальным выбором среди всех современных СЖО типа AIO.
