Arctic F12 TC
Уникальный в своем роде вентилятор, который умеет самостоятельно регулировать скорость вращения в пределах 300–1350 об/мин в зависимости от температуры. Несмотря на «японский высокоточный гидродинамический подшипник» и «высококачественный японский термосенсор» (как написано на упаковке), имеет характерный для ШИМ треск и раздражающее слух цоканье во всем диапазоне оборотов, поэтому тихим его назвать сложно. Да и алгоритм управления оборотами совсем не очевидный.
Если верить графику, изображенному на обратной стороне коробки, до 32 градусов Цельсия вентилятор держит минимальные обороты, после чего наращивает скорость. После 38 градусов скорость крыльчатки достигает максимальной. Путем регулировки напряжения можно понизить только верхнюю планку оборотов.
Имеет два шнура — трехконтактный кабель питания и термосенсор, длиной 400 мм каждый. В комплект поставки входит наклейка и четыре самореза.
be quiet! Silent Wings Pure 120mm
Эта модель чуть больше похожа на обычные вентиляторы, чем другие продукты компании. Полностью черного цвета, рамка стандартная. Лопасти маленькие с продольными полосками, задачей которых является снижение турбулентности воздушного потока и уменьшение аэродинамического шума. Стартовое напряжение составляет 3,5 В при 400 об/мин. Максимальная скорость вращения крыльчатки — 1350 об/мин. Вентилятор весьма тихий. До 900 об/мин (7,5 В) его сложно позиционировать на слух даже на близкой дистанции. Однако несильные вибрации рамки все же ощутимы.
Длина шнура питания — 350 мм. Подключение трехконтактное. В комплекте есть пять саморезов для крепления. Тип используемого подшипника — нарезная втулка. Коробка черного цвета, с красивой полиграфией, но без особых дизайнерских изысков.
be quiet! Dark Wings DW1 120mm
Следующее поколение одной из самых тихих в мире серий вентиляторов Silent Wings. На сегодня вся линейка Dark Wings переименована в Silent Wings 2. Отличительные черты данных моделей — качественный гидродинамический подшипник, крыльчатка с характерными продольными полосками, улучшающими акустические показатели, и специальные виброизолирующие крепления. Пропеллер стартует с 3 В, работая на 400 об/мин и остается бесшумным вплоть до 8 В и 1100 об/мин. Даже на предельных 1500 об/мин крыльчатка вращается очень тихо. Никаких посторонних звуков не слышно, вне зависимости от ориентации пропеллера. Вибрации отсутствуют.
Крепления являются съемными и имеют два варианта. Первый — жесткий пластик, если требуется фиксация винтами. Второй вариант — гибкие резиновые вставки, имеющие две стороны. Первая «S» позволяет установить вентилятор заподлицо со стенкой корпуса. Вторая «L» отодвигает рамку на 1 мм от плоскости крепления. В качестве фиксаторов используются пластиковые шпильки. Круглая рамка вентилятора проложена мягкой резиной по контуру.
Среди аксессуаров есть переходник с трех контактов на «молекс», понижающий переходник с «молекса» на три контакта с вариантами подключений 5/7/12 В, пластиковые шпильки с резиновыми прокладками и пять обычных шурупов. И, конечно же, инструкция. Длина кабеля питания, заключенного в оплетку, — 450 мм. Подключение — трехконтактное.
Dark Wings DW1 120mm считается высокоуровневой моделью среди вентиляторов be quiet!, поэтому комплект поставки соответствует позиционированию. Упаковка — красивая матово-черная, с дополнительным разворотом спереди и пластиковым лотком внутри.
be quiet! Shadow Wings SW1 120mm
Представитель упрощенной и удешевленной версии Silent Wings. Основное отличие — вместо гидродинамического подшипника используется стандартная втулка с нарезкой для равномерного распределения масла. Для обычного пользователя это означает чуть больший уровень шума и меньшее время наработки на отказ. Стартует с 3 В (600 об/мин), бесшумен до 5 В (1100 об/мин), назойливое жужжание проявляется начиная с 7 В и 1500 об/мин. Максимальная скорость — 2200 об/мин. Если прислушаться, заметен легких шорох подшипника во всем диапазоне.
Резиновые изоляторы вибрации закреплены на рамке. Длина шнура питания — 450 мм, подключение трехконтактное.
В комплект поставки входят пять крепежных шпилек с прокладками и понижающий адаптер-переходник «молекс» на 7 В (три контакта).
Упаковка матового черного цвета, с изображением продукта на фронтальной стороне и техническими характеристиками на обратной.
Enermax UCTB12
Вентилятор, который можно разбирать на части. Максимальная скорость вращения 900 об/мин, стартует с 3 В и 300 об/мин, однако поток при этом практически не ощущается. Используемый подшипник называется Twister bearing — это втулка скольжения с магнитной стабилизацией. Работает бесшумно или очень тихо во всем диапазоне. Легкое цоканье электроники можно расслышать лишь при большом желании.
Пластиковая рамка состоит из двух частей, которые можно разъединить между собой. Кольцо рамки, с прорезями в форме логотипа фирмы — металлическое. Девятилопастная крыльчатка должна быть съемная (для облегчения чистки), правда, у нас отсоединить ее не получилось. Лопасти выполнены с закруглениями, как у крыльев летучей мыши — по заявлениям разработчиков это сильно снижает шум. Длина прозрачного трехконтактного кабеля питания — целых 500 мм.
В комплекте поставляется переходник с трех контактов на «молекс» и четыре шурупа.
Прозрачная пластиковая коробка сделана таким образом, чтобы доставать или прятать вентилятор было максимально неудобно.
Noctua NF-F12 PWM
Единственный в нашем тесте вентилятор, специально предназначенный для обдува радиаторов. Семь длинных, пологих лопастей должны создавать хорошее статическое давление. Вместо привычных ножек, удерживающих статор, Noctua NF-F12 PWM снабжен одиннадцатью неподвижными лопастями, задачей которых является выпрямление и фокусировка воздушного потока. В качестве подшипника использована фирменная разработка Noctua — SSO2 (гидродинамический, с магнитной стабилизацией). Скорость вращения крыльчатки контролируется с помощью ШИМ-модуляции в диапазоне от 300 до 1500 об/мин. Разъем питания четырехконтактный. В случае использования трехконтактного, стартовое напряжение составит 5,5 В, а скорость вращения — 700 об/мин. Вентилятор производит назойливое, хорошо различимое жужжание, начиная с 750 об/мин. Возможно, виновата необычная конструкция рамки.
Длина родного кабеля — 200 мм. При установке на радиатор больше и не требуется. Все провода заключены в мягкую прорезиненную оплетку. С обеих сторон по углам вентилятор оборудован резиновыми прокладками для виброизоляции. Комплект традиционно богатый.
Кроме инструкции, здесь есть резиновые шпильки и обычные саморезы. Присутствует четырехконтакный 300-мм удлинитель кабеля питания, ШИМ-разветвитель для подключения второго вентилятора и понижающий переходник. В случае использования этого резистора максимальная скорость вращения ограничивается 1200 об/мин.
Мы не будем подробно описывать использованные технологии, поскольку о них детально рассказано на двух разворотах упаковки и официальном сайте.
Thermalright TR-FDB-12-800
Не зря надпись на спартанского вида упаковке гласит что это «скрытный и бесшумный вентилятор».
В комплекте нет ровным счетом ничего. Массивная черная рамка, семилопастная крыльчатка, крупный отлично отбалансированный гидродинамический подшипник. Максимальные обороты очень скромные — всего 800 в минуту. Стартует он не менее чем с 8,5 В и 600 об/мин, поэтому не рекомендуем сильно занижать ему напряжение, да это и не нужно. Если устроить хорошую виброразвязку от корпуса, его просто не будет слышно. Трехконтактный шнур питания длиной 250 мм наводит на мысль, что эта модель предназначена в качестве вытяжной на заднюю стенку системного блока.
Xigmatek XAF-F1254
Вполне обычная 120-мм модель с девятью необычно изогнутыми лопастями волнистой формы. Изготовлен из дымчатого пластика, режущий край крыльчатки стильно выкрашен под металл. Бесшумен до 5 В и 900 об/мин. До 7 В и 1100 об/мин работает субъективно тихо. Потом возникает аэродинамический шум. Максимальная скорость — 1500 об/мин.
Подшипник — улучшенная втулка с медной осью. Сбалансирован он вполне прилично, и работает хорошо во всех положениях, кроме как крыльчаткой вниз. В таком варианте возникает вибрация. Особых претензий к общей акустике нет. Рамка оснащена четырьмя белыми светодиодами. Xigmatek XAF-F1254 обладает удивительно низким стартовым напряжением. Вопреки техническим характеристикам, уже при 2,5 В (500 об/мин) начинает вращаться пропеллер и загорается подсветка.
В комплекте находится переходник с трех контактов на «молекс» и четыре самореза. Длина шнура питания, заключенного в приятную черную оплетку, — 300 мм. Коннектор трехконтактный.
Прозрачный упаковочный блистер многоразовый. Причем, если судить по надписям и спецификациям, в нем может содержаться четыре варианта вентиляторов. Поэтому, при покупке обращайте внимание на маркировку.
Zalman ZM-F3
Классический и хорошо знакомый энтузиастам по сочетанию цены и производительности вентилятор. Выполнен в черном цвете, не считая наклеек на статоре и роторе. В качестве подшипника используется усиленная втулка скольжения. Способен стартовать с 4,5 В (800 об/мин). Вибрирует довольно сильно, что говорит о плохой балансировке. Двигатель жужжит, хотя с дистанции 150 мм этого уже неслышно. До 6 В и 1100 об/мин работает относительно тихо. Начиная с 8 В (1400 об/мин) легко определяется на слух, а с 9 В до 12 В (1500–1800 об/мин) ощутимо шумит двигателем и крыльчаткой.
В комплекте поставляется понижающий резистор и четыре силиконовых «гвоздя» для монтажа на корпус. Резистор сбрасывает скорость до 1200 об/мин, но при этом ощутимо греется со временем (до 58–62 градусов Цельсия). Вентилятор с установленным резистором не стартует, пока не подается полных 12 В. Этот момент стоит учесть. Длина шнура питания 400 мм, а подключение — трехконтактное.
Простая картонная упаковка одновременно служит инструкцией по установке и содержит основные технические характеристики.
Zalman ZM-F3 FDB
Прямой наследник популярного в народе Zalman ZM-F3 получил ряд усовершенствований. Самое главное из них — новый гидродинамический подшипник. Рамка приобрела красивый серый оттенок, а классическая семилопастная крыльчатка сделана прозрачной. Стартует вентилятор с 4 В (500 об/мин), до 7 В (900 об/мин) бесшумен. В остальном диапазоне (9–12 В при 1100–1500 об/мин) слышен аэродинамический шум, который особо не раздражает. Не имеет никаких призвуков в любой ориентации. Вибрации есть, но незначительные.
Комплект аналогичен предшественнику: четыре резиновые шпильки и резистор. С резистором старт происходит при 7,5 В (650 об/мин), максимальная же скорость падает до 1000 об/мин. Нужно сказать, что диапазон понижения выбран очень удачно. Подключение к питанию — трехконтактное, длина шнура — 400 мм.
Продукт упакован в одноразовый блистер. Тактико-технические данные и инструкция напечатаны с обратной стороны.
Zalman ZM-SF3
Вентилятор, призванный производить впечатление одним своим видом. Полностью в белом цвете, с черными прорезиненными вставками по углам. Крыльчатка — девятилопастная, с «акульими плавниками» на законцовках. Вращение начинается с 3 В (500 об/мин). Относительную тишину сохраняет до 5 В и 850 об/мин. Однако уже с 6 В (950 об/мин), шум заметен и только нарастает до 12 В (1500 об/мин).
Что в нем огорчает, так это втулочный подшипник с магнитным центрированием, обозначенный Zalman как ELQ (Everlasting Quiet) — «Вечная тишина». В силу таинственных причин смазка в нем или застаивается, или стекает в одном направлении и при старте ему требуется время чтобы «прочихаться», прошуршать и только потом работать более-менее тихо. При этом специфический треск присутствует во всем диапазоне оборотов.
Длина шнура питания — 400 мм, подключение — трехконтактное. На проводе есть черная оплетка. В комплект входят четыре силиконовые шпильки для крепления и понижающий резистор. С использованием резистора крыльчатка стартует на 6,5 В (600 об/мин), а максимальная скорость составляет 950 об/мин.
Упакован в аналогичный с Zalman ZM-F3 FDB прозрачный одноразовый блистер, содержащий основную информацию с обратной стороны.
Тестовый стенд
Очевидно, что основным параметром, характеризующими эффективность любого вентилятора является соотношения уровня шума к создаваемому воздушному потоку. Поэтому, двумя главными приборами для нас стали шумомер и анемометр. Кроме этого, фиксировались такие параметры как напряжение, сила тока и скорость вращения крыльчатки для каждого конкретного вентилятора. Статическое давление не измерялось, в связи с отсутствием необходимого оборудования. Заранее отметим, что полученные результаты не претендуют на абсолютную точность, однако их можно считать аккуратными друг относительно друга и демонстративными в плане сопоставления вентиляторов между собой.
Для тестирования 120-мм вентиляторов использовался стенд в составе:
- спецприбора в составе вольтметра/амперметра/реобаса (диапазон подаваемого напряжения 1,5–12 В, диапазон измерения силы тока 0,001–0,999 А);
- контроллера вентиляторов: Scythe Kaze Master Pro KM03-BK;
- анемометра UNI-T UT362;
- шумомера UNI-T UT352;
- 600-мм трубы, диаметром 115 мм;
- блока питания модели SPP34-12.0/5.0-2000 (12/5 В, 10–24 Вт).
Методика тестирования
Шум измерялся с дистанции 10 мм спереди от подшипника вентилятора, находящегося в вертикальном положении и подвешенном на виброразвязке. Уровень фонового шума в тихом помещении без посторонних источников звука составил 34 дБ (А). Минимальная чувствительность шумомера — 30дБ (А). Комфортным уровнем звукового давления можно считать 40 дБ (А), относительно того, как оно ощущается с дистанции 150 мм. Субъективно близким к бесшумному, является порог 37дБ (А) на той же дистанции.
Поскольку мы изучаем вентиляторы с точки зрения их использования в качестве корпусных, для замеров объема воздушного потока была использована труба с двумя отверстиями, имитирующая «идеальный корпус» — без плоскостей, создающих препятствия для движения воздуха. Входное отверстие соответствовало диаметру тестируемого вентилятора, а выходное — диаметру крыльчатки анемометра. Стендовый анемометр неспособен зафиксировать поток воздуха менее 30 м³/ч, поэтому приведены результаты, превышающие данный порог.
Скорость вращения и сила тока отмечались в зависимости от подаваемого напряжения, с шагом в 1 В, начиная со старта для каждого конкретного вентилятора. Поскольку обороты вентилятора и его потребление меняется из-за препятствий перед крыльчаткой или после нее, мы проводили замеры на свободно висящем, изолированном от вибраций вентиляторе и лишь потом измеряли анемометром расход воздуха в нашем импровизированном корпусе.

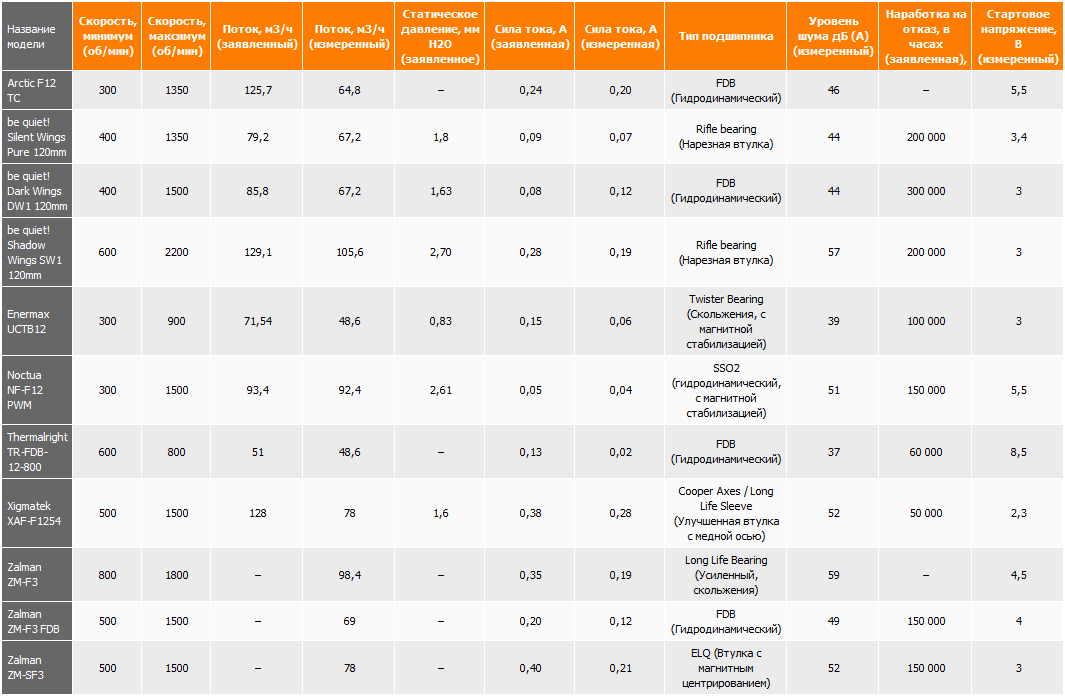

Технические характеристики вентиляторов
Результаты

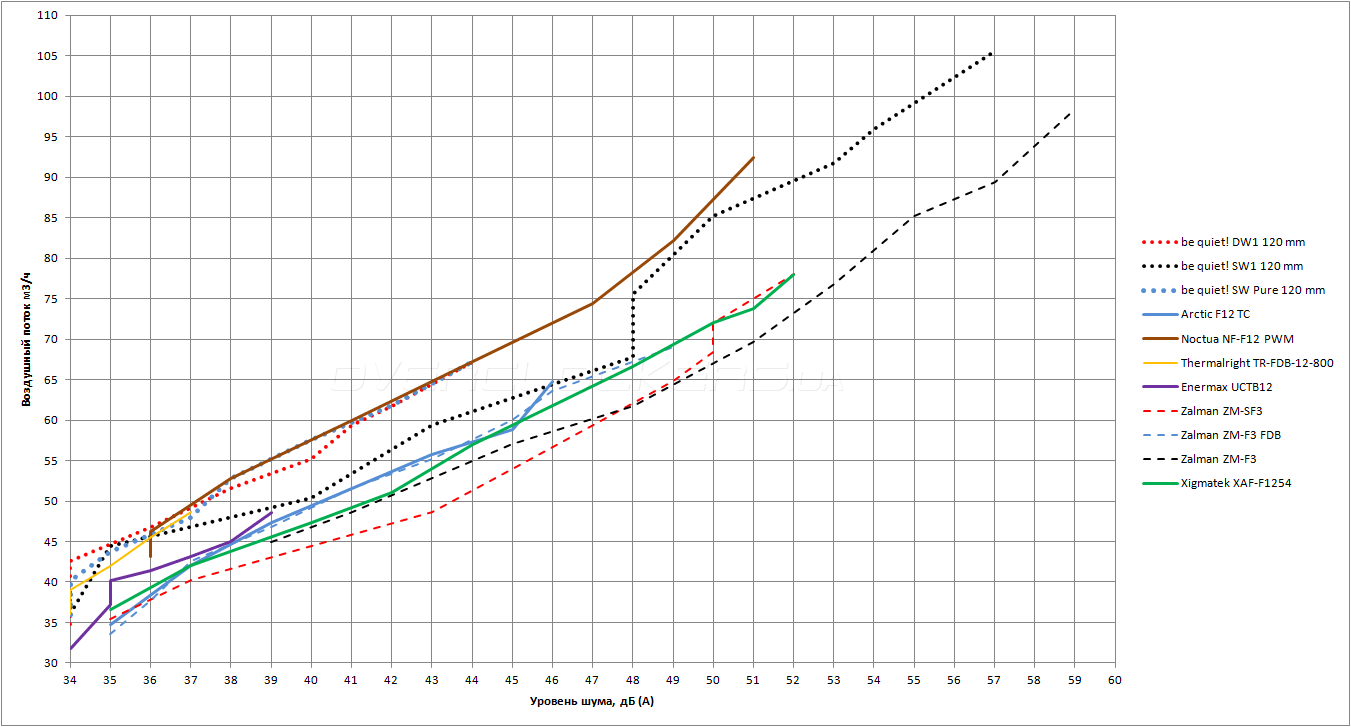

Полученные результаты замеров представлены в виде сводного графика, где по вертикали отмечен объем воздушного потока, а по горизонтали — уровень шума, создаваемые вентиляторами. Интерпретировать результаты довольно просто. Чем больше кривая отклоняется вверх и влево — тем вентилятор лучше по сочетанию шума/производительности. Чем ближе к правому краю и ниже проходит линия, тем меньше воздуха способен прокачать пропеллер при высоком уровне шума.
Приступим к толкованию полученных результатов. Лучшими по сочетанию шума/производительности оказались вентиляторы Noctua NF-F12 PWM, be quiet! Silent Wings Pure 120mm и be quiet! Dark Wings DW1 120mm.
На низких оборотах в категорию лучших попал и Thermalright TR-FDB-12-800, который обладает одинаковой производительностью с Enermax UCTB12, но при этом работает на 2 дБ (А) тише.
В отряде наиболее производительных моделей оказались be quiet! Shadow Wings SW1 120mm, Noctua NF-F12 PWM и Zalman ZM-F3. Последний попал и в число наиболее громких моделей в пересчете на производительность, что, впрочем, простительно учитывая его розничную цену.
Аутсайдером по эффективности стал Zalman ZM-SF3. Он был громче всех, и слегка превзойти по эффективности старичка Zalman ZM-F3 ему удалось лишь на оборотах, близких к максимальным. Что касается Zalman ZM-F3 FDB, то новая модель получилась определенно лучше своих предшественников, опередив их в пределах доступного диапазона оборотов.
Посмотрим же на максимальную производительность, без учета уровня шума. Здесь нет ничего неожиданного, вентиляторы распределились прямо пропорционально своим предельным оборотам. Чем выше скорость крыльчатки, тем больше воздуха она способна прогнать, какую бы форму лопастей не придумывали инженеры.
Но стоит взглянуть на производительность при условно-бесшумных оборотах. Здесь становится очевидной разница между отличными и средними подшипниками и двигателями, между аэродинамической оптимизацией лопастей и ее отсутствием.
Если выразить различие в процентном отношении, оно составит всего от 12% до 18%. Однако в субъективном восприятии это будет дистанция между «тихо» и «бесшумно». Как видим, в когорту лучших тихих вентиляторов попали продукты Noctua, be quiet! и Thermalright. Вентилятор Zalman ZM-F3 не смог поучаствовать в данном рейтинге, поскольку его стартовый уровень шума составляет 39 дБ (А).
Итоги
Перефразируем классика — все вентиляторы нужны, все вентиляторы важны. Мы не станем делать выводы, ограничиваясь навешиванием ярлыков лучших или худших, победителей и проигравших. Более уместны здесь короткие заключения по каждой модели в отдельности, с описанием преимуществ, недостатков и возможной сферы применения. Итак, рассмотрим пропеллеры по порядку:
Arctic F12 TC. Очень специфическая и нишевая модель. Может подойти тем, кто не желает покупать котроллер вентиляторов, или тем, чья плата не умеет управлять их скоростью. Не отличается особой тишиной или производительностью, демонстрируя средние результаты. Цена изделия вполне демократичная, что может перекрыть недостатки.
be quiet! Dark Wings DW1 120mm. Его, без преувеличения, можно назвать одним из лучших вентиляторов в мире по шумовым характеристикам и качеству изготовления. Демонстрирует хорошую производительность при относительно невысоком уровне шума. Имеет замечательный комплект поставки. Целиком оправдывает свою высокую стоимость.
be quiet! Silent Wings Pure 120mm. Вполне обычный, качественно сделанный вентилятор с хорошим соотношением воздушного потока к шуму. Рыночная стоимость гораздо ниже за счет отсутствия комплекта поставки. Может быть рекомендован к покупке.
be quiet! Shadow Wings SW1 120mm. Качественный вентилятор с высокой скоростью вращения и соответствующим воздушным потоком. Уступает в плане шума моделям с гидродинамическим подшипником, особенно на пониженных оборотах. Можно рекомендовать в случае, если требуется именно пиковая производительность на максимальных оборотах.
Enermax UCTB12. Тихий вентилятор с красивым внешним видом и слегка завышенной ценой. Практически не шумит, создает средний по мощности воздушный поток. Можно применять в системных блоках, ориентированных на тишину, без контроллера вентиляторов.
Noctua NF-F12 PWM. Продукт премиум-класса. Инженеры Noctua не зря едят свой хлеб. Идея фокусировки воздушного потока в сочетании с высоким статическим давлением приносит свои плоды — вентилятор способен доставить порцию свежего воздуха без потерь в самый дальний уголок корпуса. Однако модель выполнена с уклоном в производительность, вопреки общей концепции фирмы. Несмотря на низкий уровень звукового давления, акустический диапазон Noctua NF-F12 PWM мало комфортен для человеческого восприятия. Особенно на скорости выше средней. Можно рекомендовать для применения на радиаторах СВО, или в качестве нагнетающего вентилятора в корпусе.
Thermalright TR-FDB-12-800. Вентилятор из разряда «поставил и забыл». По сочетанию шум/производительность/цена, данная модель является лучшей в классе тихоходных моделей. Подшипник не имеет посторонних шумов, понижение скорости вращения не требуется. Можно использовать в качестве корпусного вентилятора в любой ориентации, однако требуется виброизоляция.
Xigmatek XAF-F1254. Вентилятор имеет приятную акустику и очень низкое стартовое напряжение. В целом, весьма приличная модель по производительности, шуму и внешнему виду. Учитывая, что выбор хороших вентиляторов с белой подсветкой не так уже и широк, можно рекомендовать к использованию на процессорных радиаторах, корпусах и в блоках питания.
Zalman ZM-F3. Обладает хорошей производительностью на высоких оборотах, за которую приходится расплачиваться не менее высоким уровнем шума. Подойдет для использования в любых узлах системного блока, если соотношение производительности к шуму некритично. Однако, главный козырь этого вентилятора — сочетание низкой стоимости с высокой мощностью. Хороший выбор для ПК офисного или производственного назначения.
Zalman ZM-F3 FDB. Вентилятор идеален для использования в качестве корпусного. Среди прочих моделей Zalman, демонстрирует лучший воздушный поток при более низком уровне шума. По сочетанию цены/тишины/мощности/доступности, именно этот пропеллер вполне способен доминировать в среднем ценовом сегменте. Если требуется укомплектовать системный блок 5–8 тихими вертушками за минимальные деньги — это кандидат №1.
Zalman ZM-SF3. Последний и, к сожалению, далеко не лучший вентилятор. Единственное его преимущество — агрессивный и необычный внешний вид. С точки зрения акустического комфорта модель крайне неудачная. На стандартный уровень производительности она способна выйти только на оборотах, близких к максимальным.
Обобщим полученные результаты тестирования. С уверенностью можно констатировать, что гидродинамические подшипники — это будущее вентиляторной индустрии. Они обладают лучшим соотношением производительности, шумности и долговечности. Аэродинамическая оптимизация крыльчатки играет второстепенную роль в производительности, но важна для достижения хороших акустических показателей, равно как и виброизоляция рамки. Главными факторами, влияющим на мощность вентилятора, являются скорость вращения, размер и угол атаки его лопастей.
