Обзор процессорного кулера Aerocool Mirage 5

В компании Aerocool, судя по последним новинкам в ассортименте, кто-то основательно увлекся системами охлаждения процессоров. Но довольно своеобразно. Бренд не пытается вмешиваться в борьбу процессорных гигантов, или посягать на чье-то место на рынке. В большей мере Aerocool пытается собрать линейку кулеров, которые органично дополняли бы фирменные корпуса. Потому модели получаются любопытные, хотя и не особо впечатляющие своей эффективностью.

Еще одной такой необычной моделью процессорного кулера можно считать Aerocool Mirage 5. Он круглый, с пятью тепловыми трубками, внутренним центробежным вентилятором и зеркальной крышкой, в которую встроена подсветка с эффектом бесконечного зеркала. В общем дизайн выглядит уникально. Вряд ли производитель делал ставку на мощность охлаждения. Скорее расчет был на тех, кому надоели стандартные квадратные башни. Давайте подробнее рассмотрим конструкцию данного кулера и опробуем его в тепловом тесте.

Aerocool Mirage 5

Технические характеристики

Техническая характеристика Aerocool Mirage 5
Страница продукта aerocool.io
Совместимость с процессорными разъемами Intel LGA 2066/2011/1200/115X/775
AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Размеры радиатора (ДхШхВ), мм 100х100х145
Размеры вентилятора (ДхШхВ), мм 60х60x45
Материал радиатора и конструкция Конструкция из кольцеобразных алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки имеют основание прямого контакта. Радиатор окрашен в черный цвет
Вес радиатора, г 489
Количество пластин радиатора, шт. 45
Толщина пластин, мм 0,3
Межреберное расстояние, мм 1,7
Расчетная площадь радиатора, см2 ~ 2 006
Модель вентилятора
Скорость вращения вентилятора, об/мин 1200 ~ 3000 с ШИМ
Воздушный поток, м3/ч 67,45 ~ 126,24
Уровень шума вентилятора, дБ (А) 18 ~ 30
Статическое давление, мм воды 0,91 ~ 2,13
Количество и тип подшипника вентилятора Hydraulic Bearing (гидравлический подшипник)
Время наработки на отказ вентилятора, час 60 000
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,8
Пиковое энергопотребление вентилятора, Вт 9,6
Дополнительные особенности ARGB подсветка крышки кулера с эффектом бесконечного зеркала
Средняя стоимость, грн ~999

Упаковка и комплект поставки

Кулер упакован в белую информативную коробку. Кроме описания эстетических преимуществ ARGB-подсветки здесь можно найти почти все необходимые технические характеристики, упоминания о прямом контакте подошвы радиатора и структуре его ребер. Внутри кулер надежно защищен от повреждений крупными демпферами из вспененного полиуретана.

Aerocool Mirage 5Aerocool Mirage 5

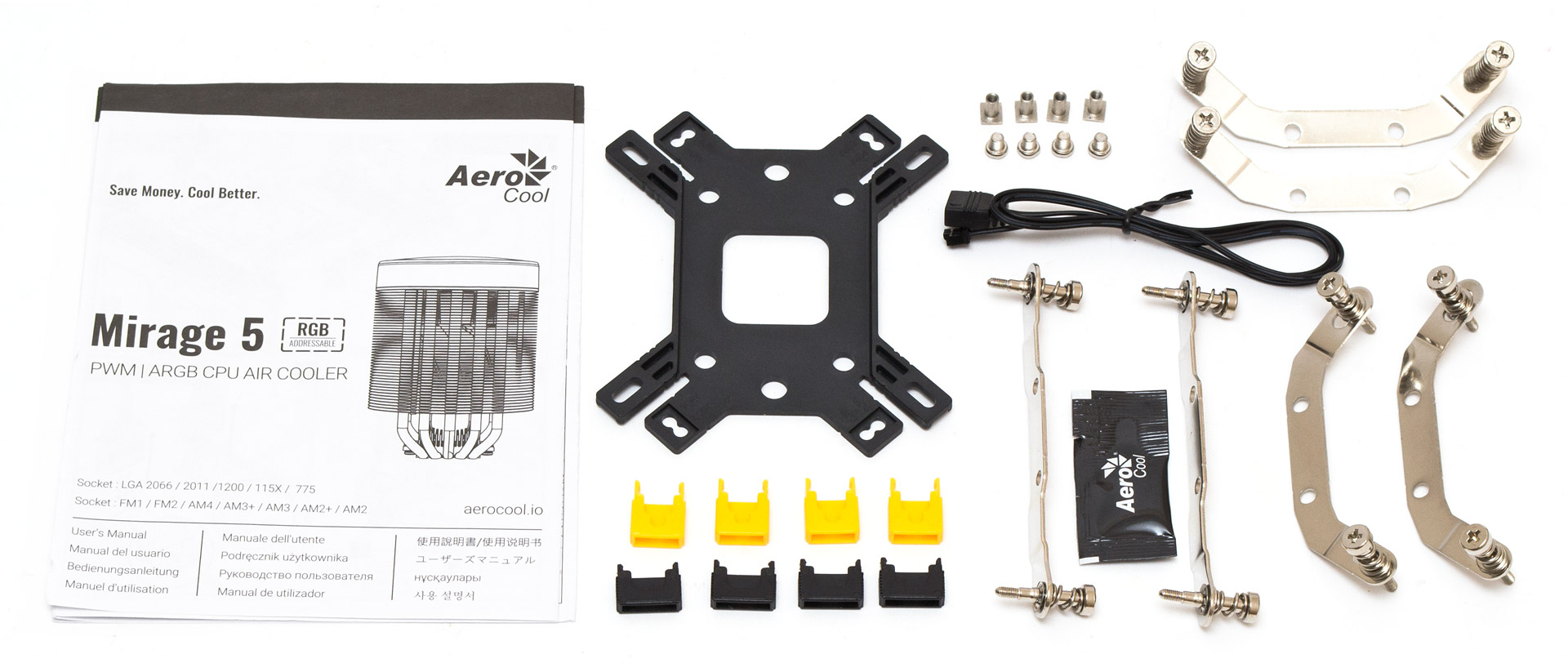

Комплект поставки можно описать как минимально достаточный, хотя в нем и есть набор трех комплектов крепежных лап, под разные процессорные разъемы. В перечне деталей удалось найти:

  • инструкцию по установке;
  • кабель переходник для ARGB-подсветки с двух контактов на разъем +5VDG (длиной 600 мм);
  • пакетик с термопастой;
  • универсальную пластиковую усилительную пластину;
  • желтые фиксаторы обойм под Intel;
  • черные фиксаторы обойм под AMD;
  • четыре винтовые обоймы;
  • четыре винта для монтажа крепежных лап;
  • крепежные лапы с подпружиненными винтами для Intel LGA 2011/2066;
  • крепежные лапы с подпружиненными винтами для Intel LGA 775/115х;
  • крепежные лапы с подпружиненными винтами для AMD AM3/AM4.

Aerocool Mirage 5

Внешний вид

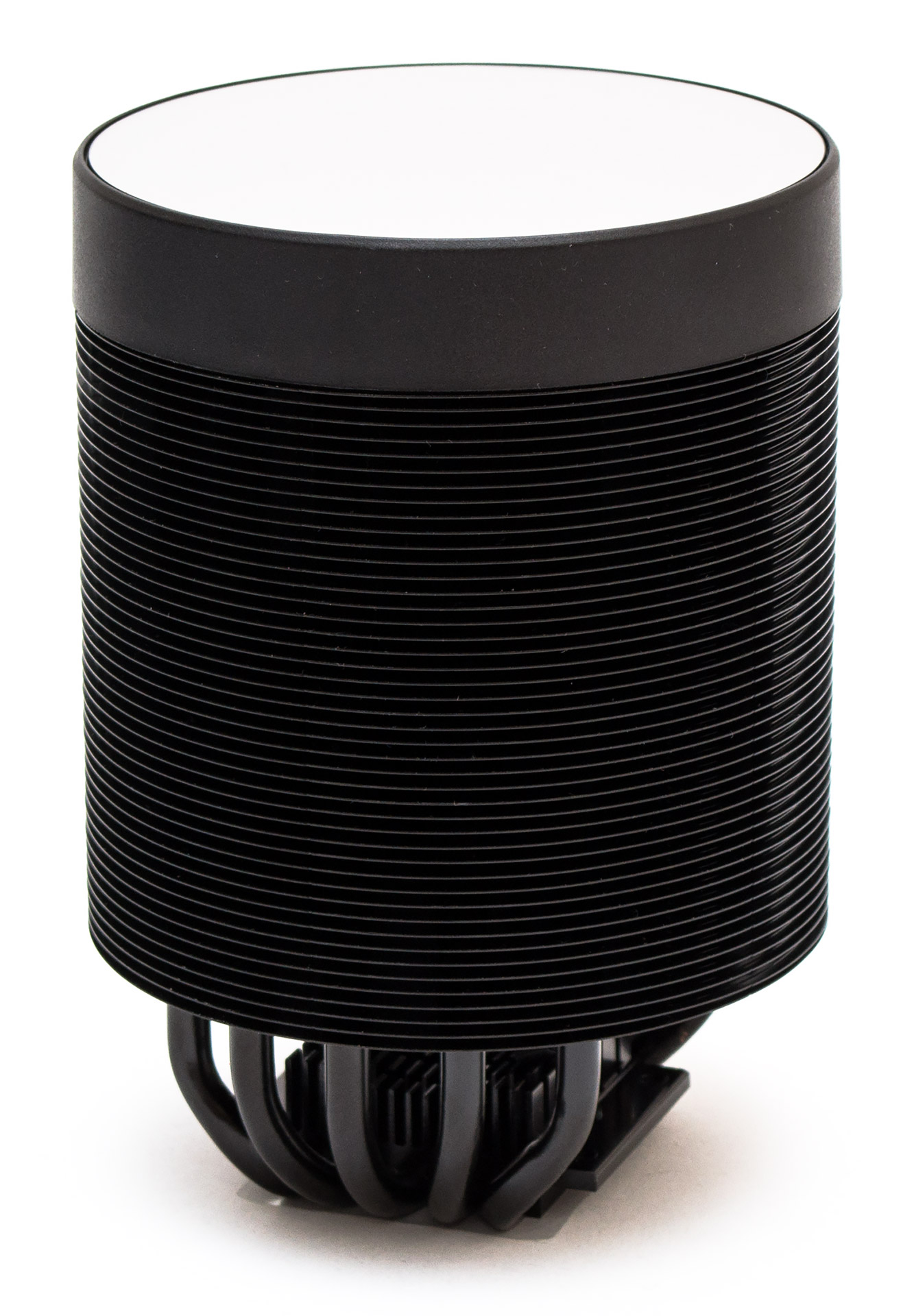

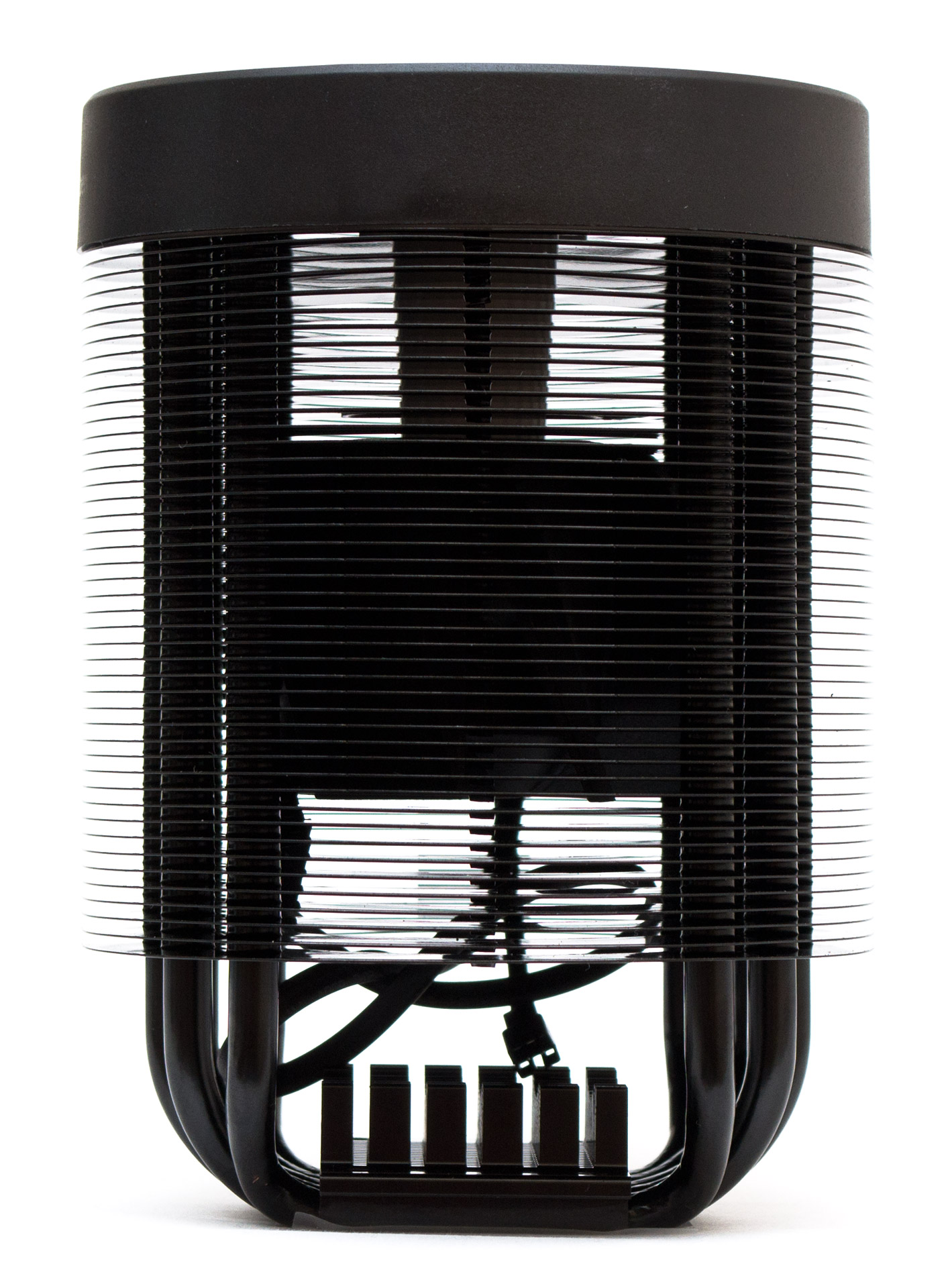

Aerocool Mirage 5 имеет цилиндрическую форму радиатора, благодаря чему его дизайн выглядит самобытно. Модели аналогичного вида на самом деле можно пересчитать на пальцах одной руки. Специфический центробежный вентилятор установлен вертикально внутри кольцеобразных ребер. Пять 6-мм тепловых трубок расположены вокруг него спереди и сзади в ряд. Сверху все это накрыто пластиковой крышкой со встроенным в верхнюю панель стеклянным зеркалом. Кулер полностью окрашен краской в черный цвет за исключением подошвы. В общем сделано все весьма и весьма оригинально.

Aerocool Mirage 5

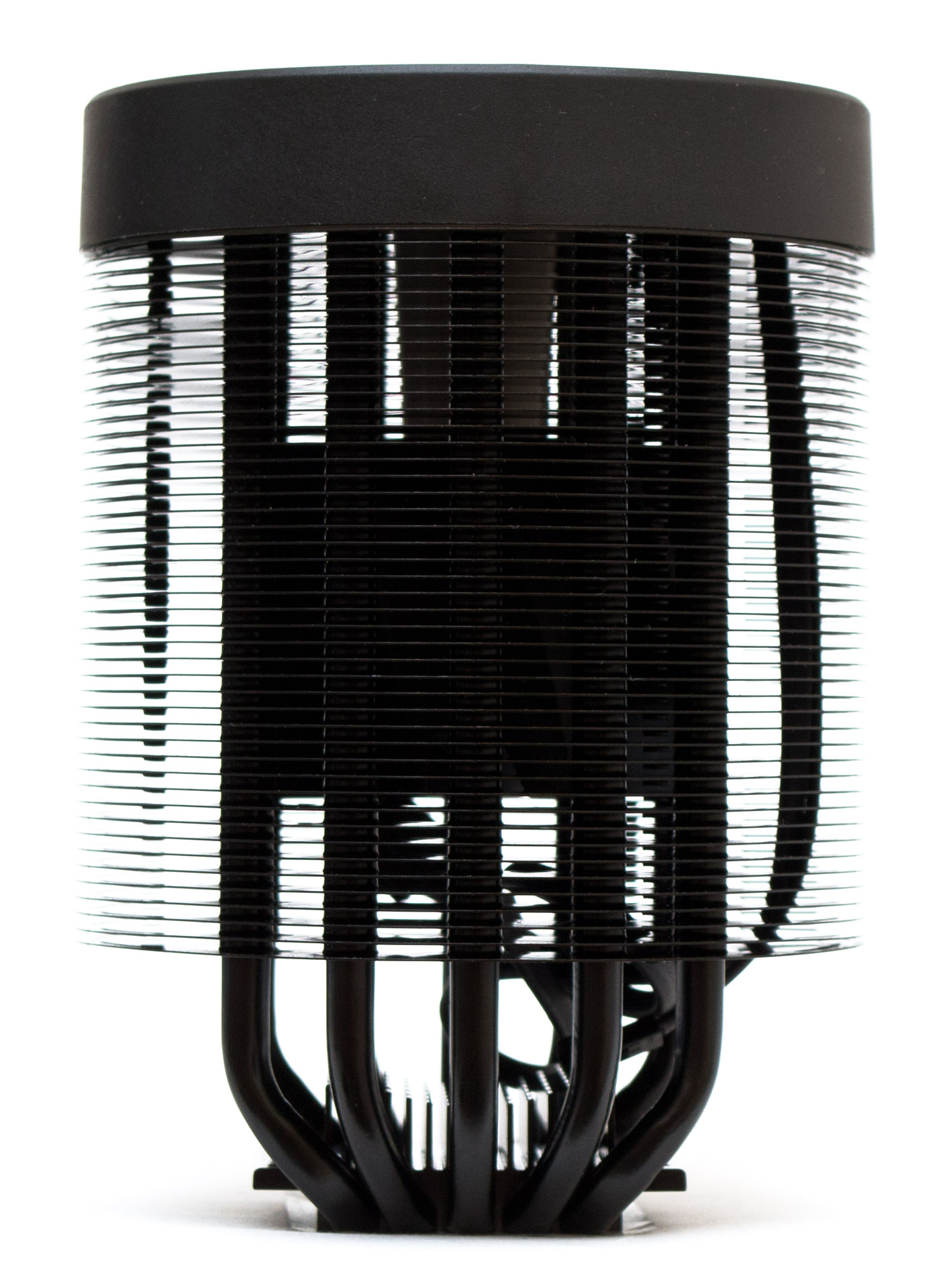

Диаметр радиатора составляет ровно 100 мм, высота от подошвы до крышки — 145 мм официально (и 141 мм по нашим замерам). Кольцевых ребер тут насчитывается 45 штук и расположены они с зазором в 1,7 мм. Кстати, их ширина не превышает 18 мм. Суммарная площадь рассеивания составляет немногим более 2000 см2, что вызывает обоснованные сомнения в эффективности данного кулера в принципе. Судя по всему, встроенный пропеллер создает разрежение внутри радиатора, расталкивая воздух во все стороны по бокам. При этом свежий поток забирается снизу, со стороны процессора.

Aerocool Mirage 5

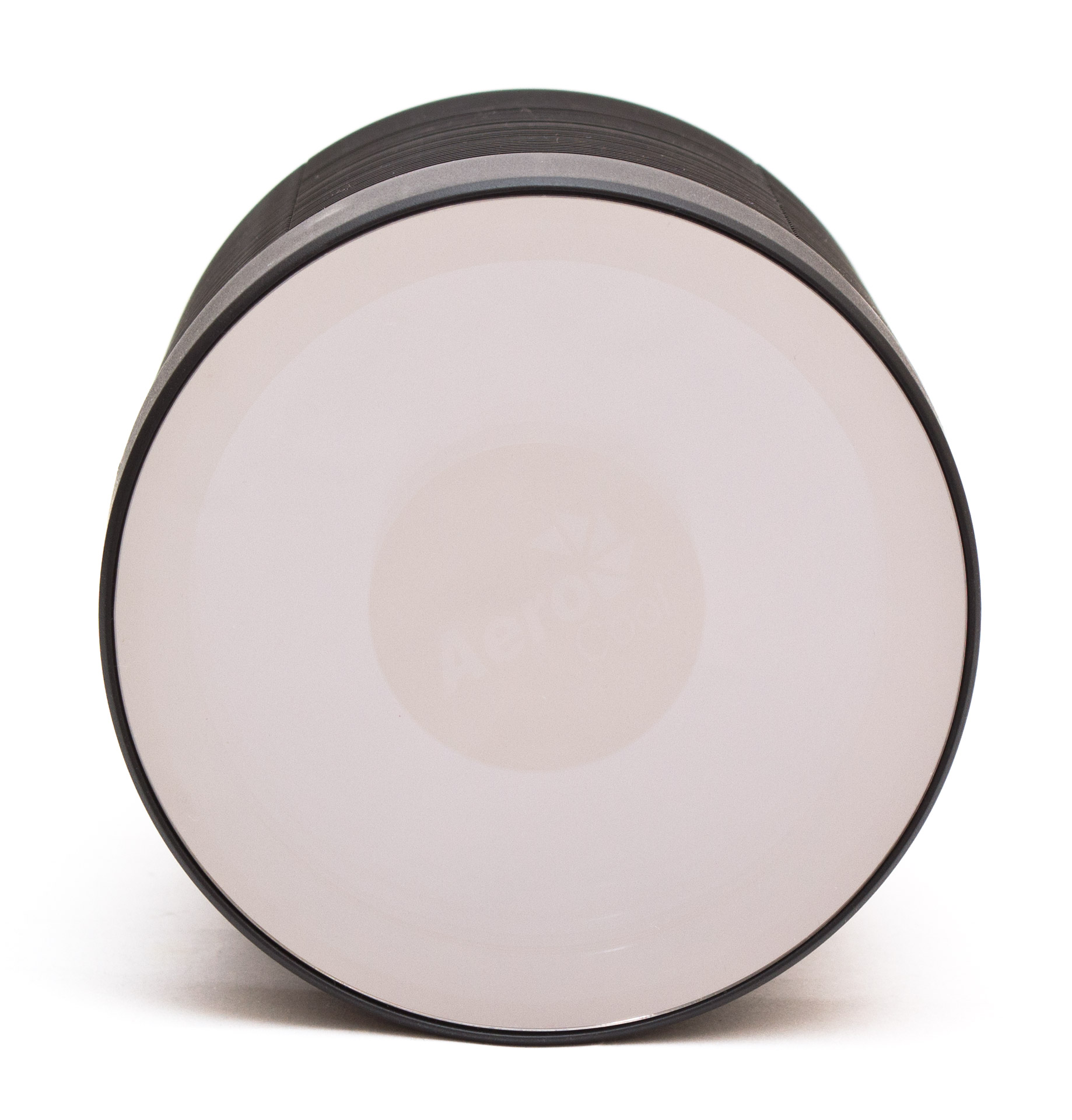

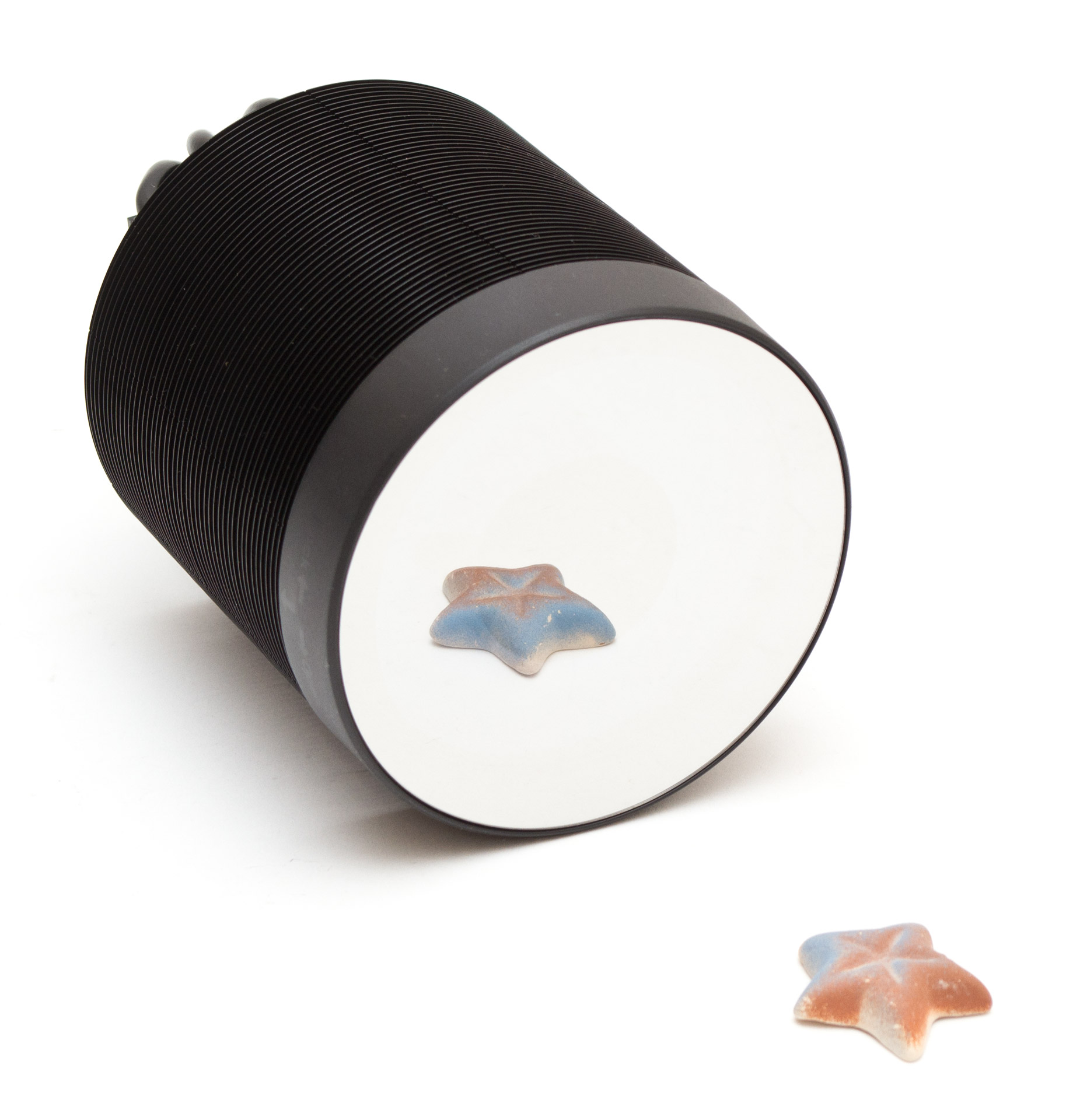

Верхняя панель полностью зеркальная, выполнена из стекла.

Aerocool Mirage 5

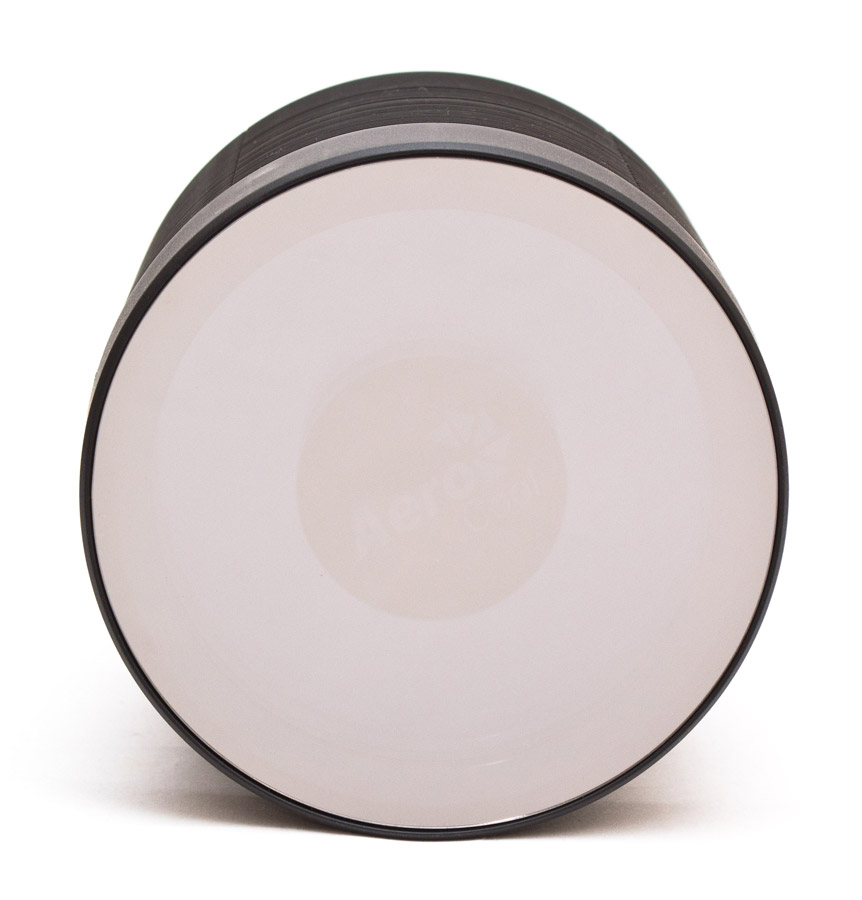

Отражение в ней при выключенной подсветке получается ровным и правильным. Можно использовать вместо зеркальца при условии наличия окна в корпусе.

Aerocool Mirage 5

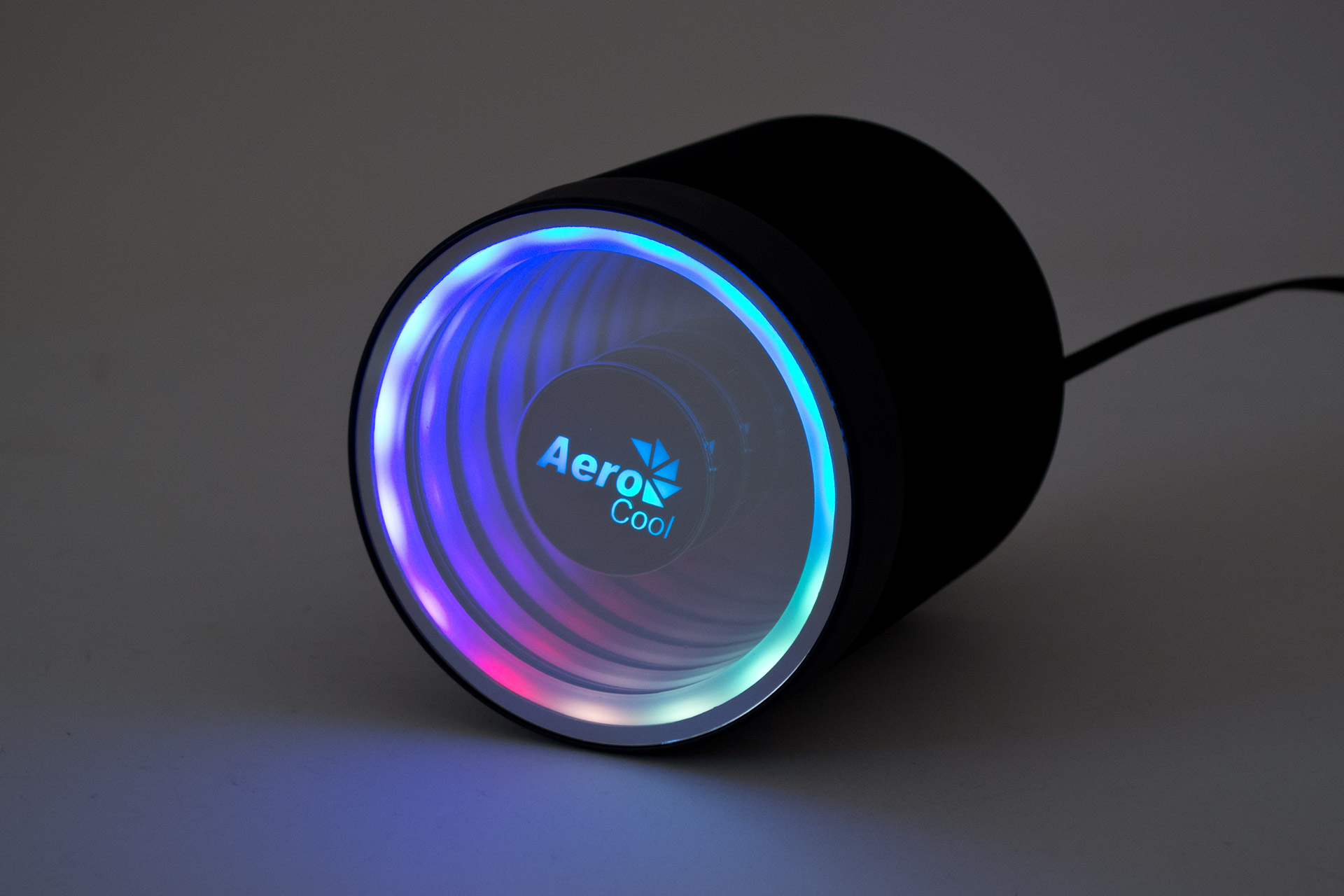

При включенной подсветке на верхней панели появляется эффект бесконечного зеркала и логотип Aerocool. ARGB-диоды могут работать в демонстрационном режиме даже без подключения к материнской плате, питаясь от разъема вентилятора. Выглядит хорошо.

Aerocool Mirage 5

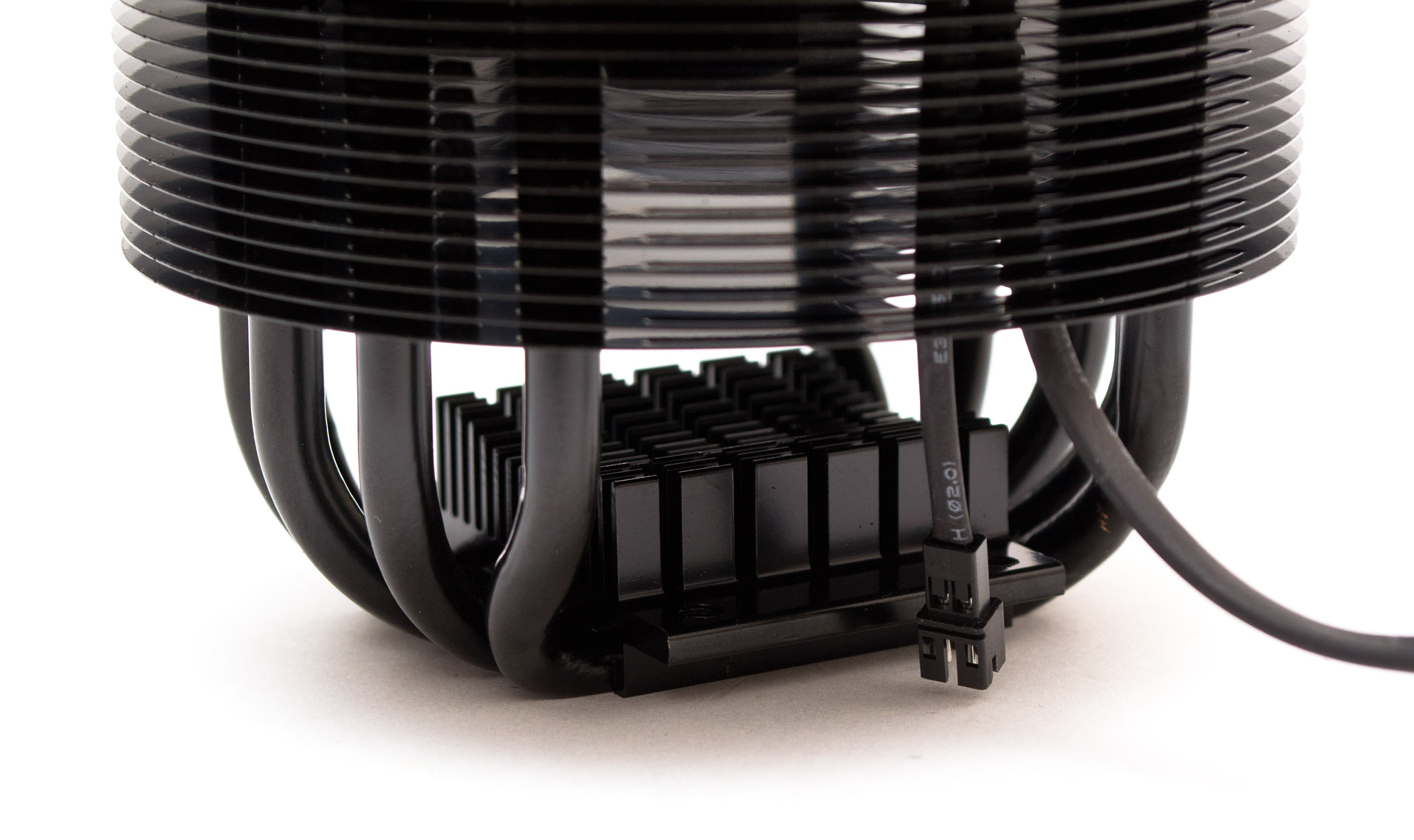

В основании есть еще один миниатюрный радиатор с пластинчатыми вертикальными ребрами.

Aerocool Mirage 5

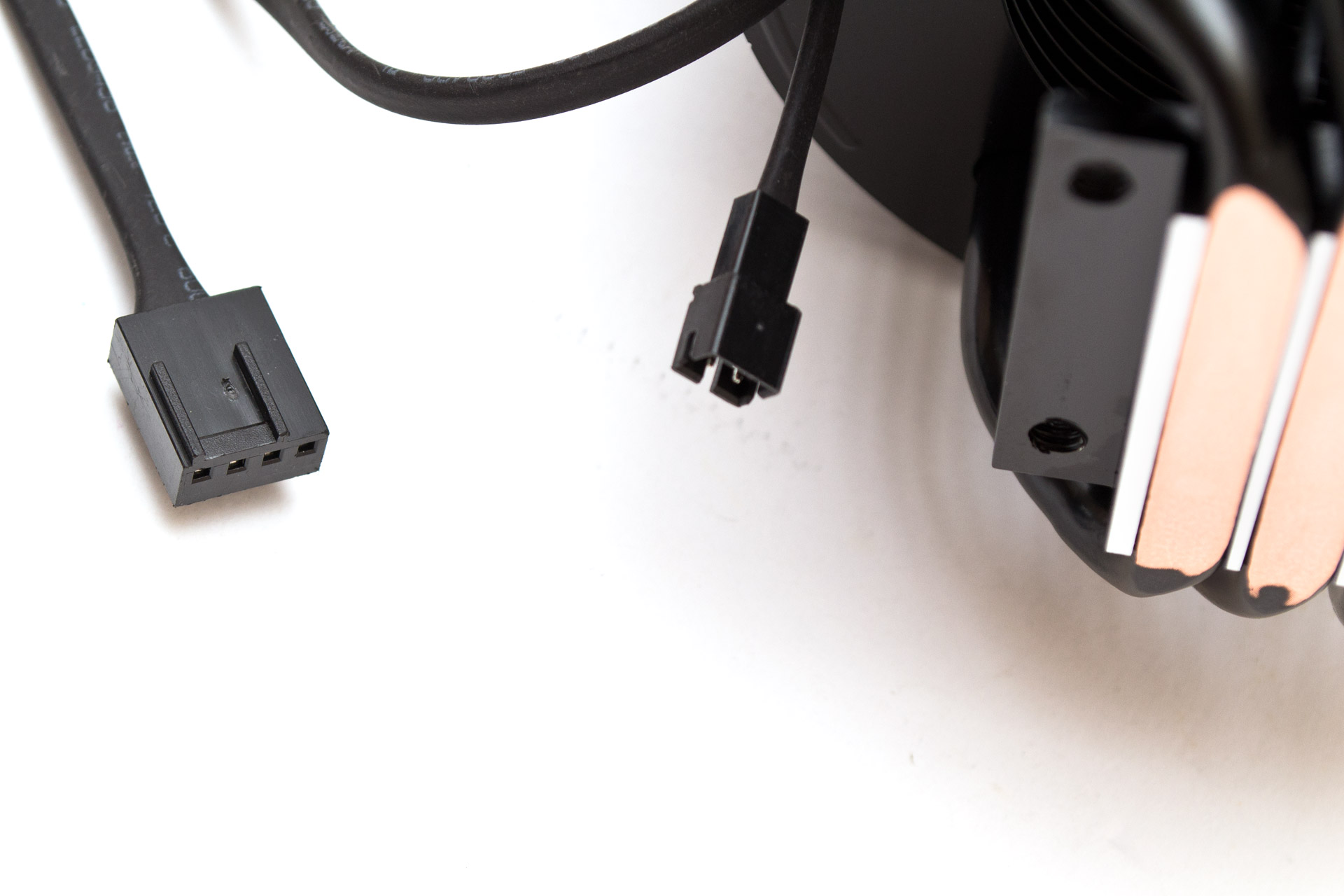

Для подключения вентилятора к питанию используется стандартный разъем на четыре контакта, с шнуром в резиновой оплетке длиной 230 мм. Для подсветки выведен короткий разъем на два контакта. К нему подключается переходник на материнскую плату под обычный +5VDG для управления подсветкой.

Aerocool Mirage 5

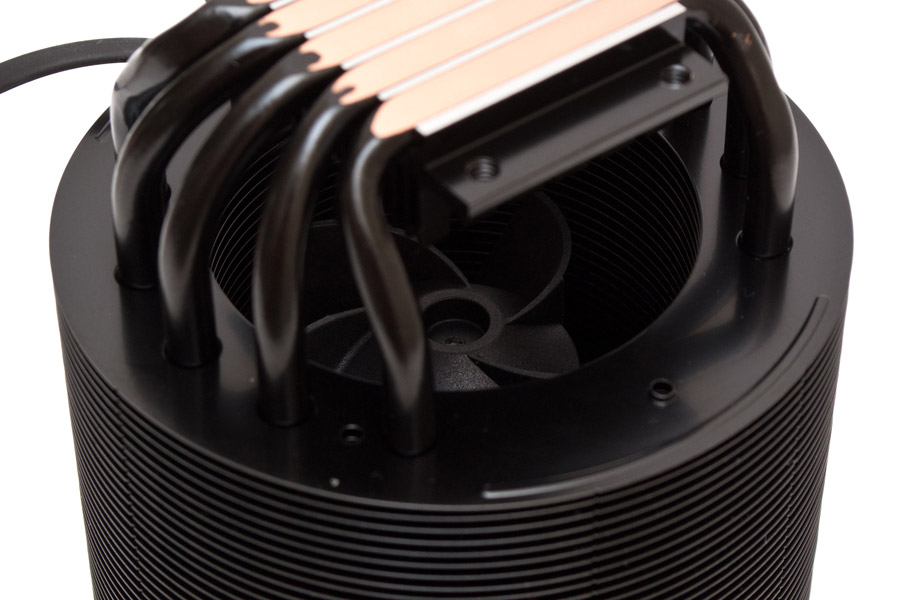

Центробежный вентилятор можно рассмотреть со стороны подошвы. Он имеет пять закрученных лопастей, диаметр 60 мм и толщину 45 мм. Подшипник гидравлический с заявленным сроком наработки на отказ 60 тыс. часов. На этот параметр стоит обратить особое внимание, поскольку возможность замены вентилятора не предусмотрена. Если пересчитать, то выйдет чуть меньше семи лет непрерывной работы, но верится в это слабо. Доступный диапазон скоростей крыльчатки составляет от 1200 до 3000 об/мин. Уровень шума не превышает 40 дБ (А) при скорости до 1500 об/мин. На максимуме мы получим 58 дБ (А), что еще не «режет» уши, но уже достаточно громко даже в закрытом корпусе. Паразитных шумов у пропеллера нет.

Aerocool Mirage 5

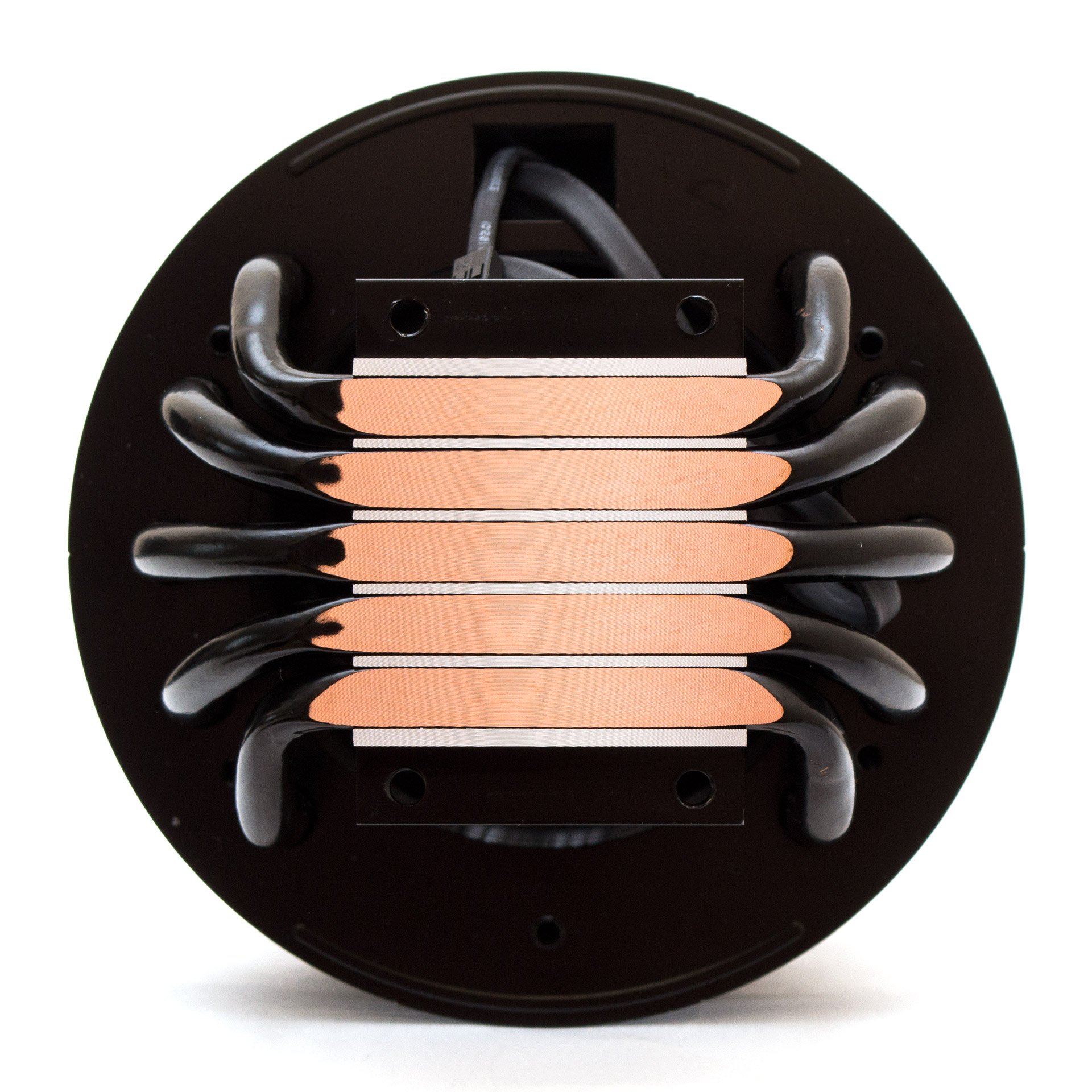

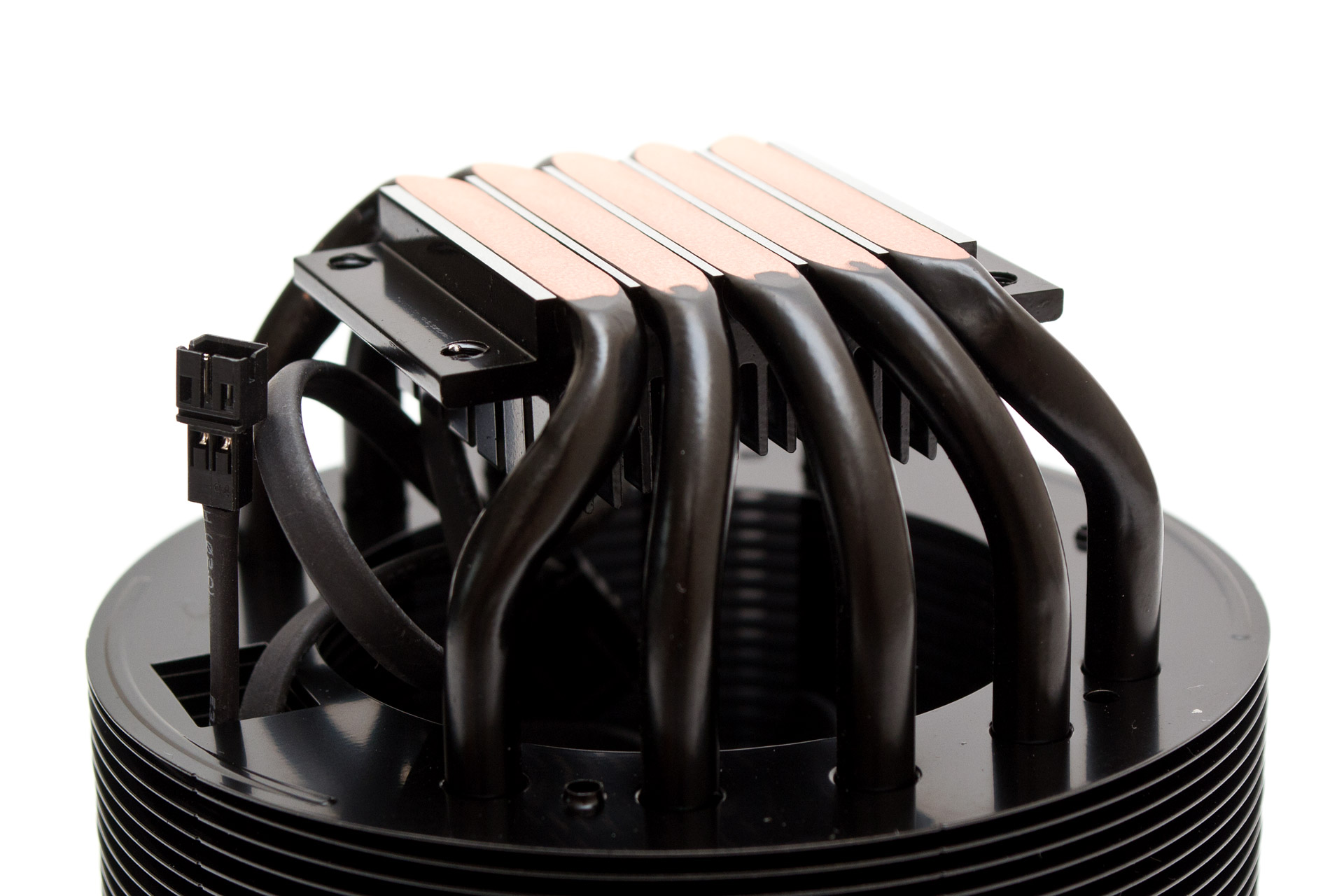

Тепловые трубки прямого контакта подогнаны в прижимную пластину небрежно и имеют радиальную шлифовку.

Aerocool Mirage 5

Трубки в основании расположены с зазором в 1,4 мм. Эффективные габариты подошвы составляют 34х39 мм. Ее ровность мы оценим позже по отпечатку термоинтерфейса.

Aerocool Mirage 5

Перейдем к установке и тестированию кулера.

Установка

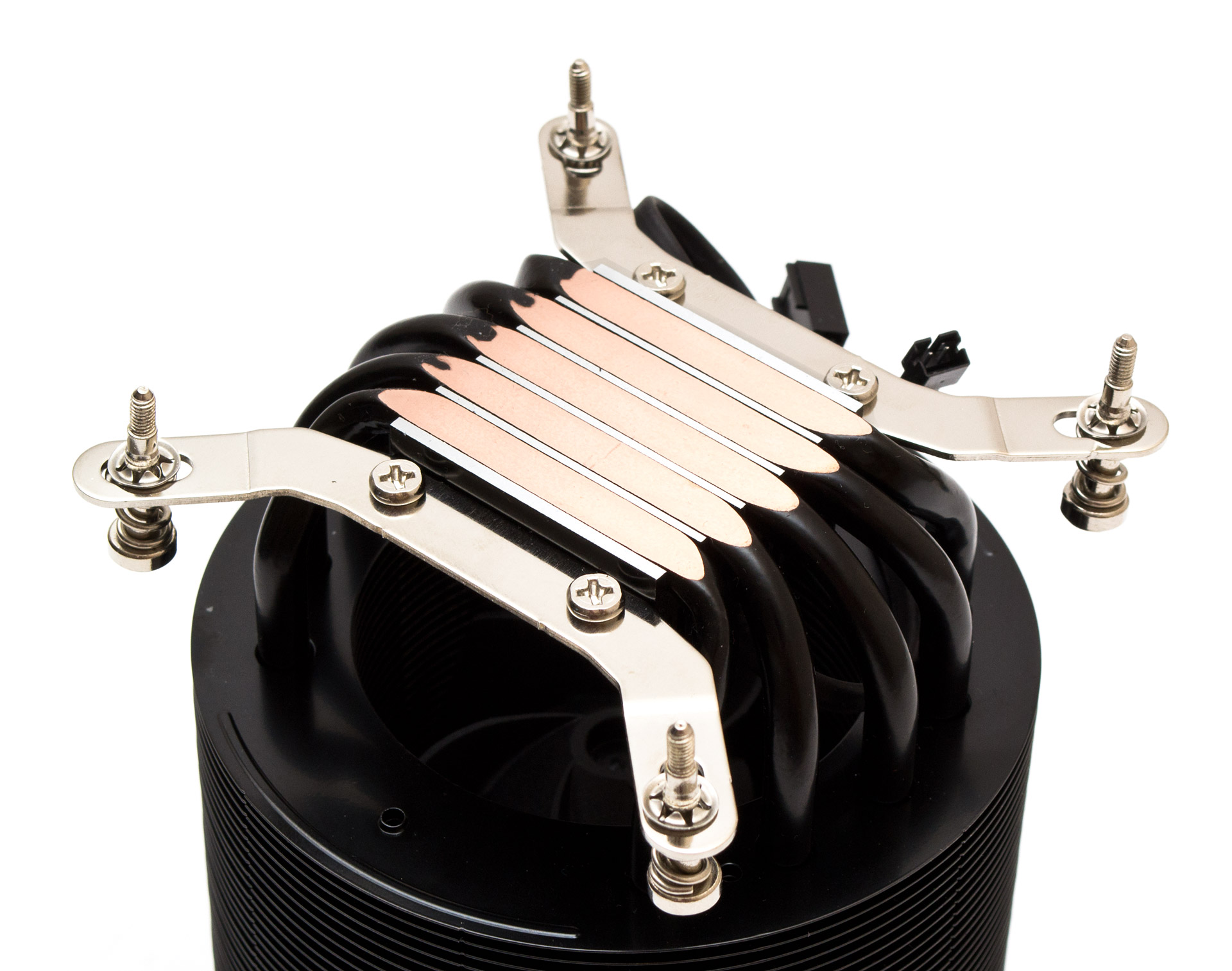

Для теста эффективности кулера Aerocool Mirage 5 использовалась платформа Intel LGA1151 с процессором Intel Core i5-9600K. Процесс монтажа начинается с привинчивания к радиатору пары подпружиненных лап. По два винта с каждой стороны.

Aerocool Mirage 5

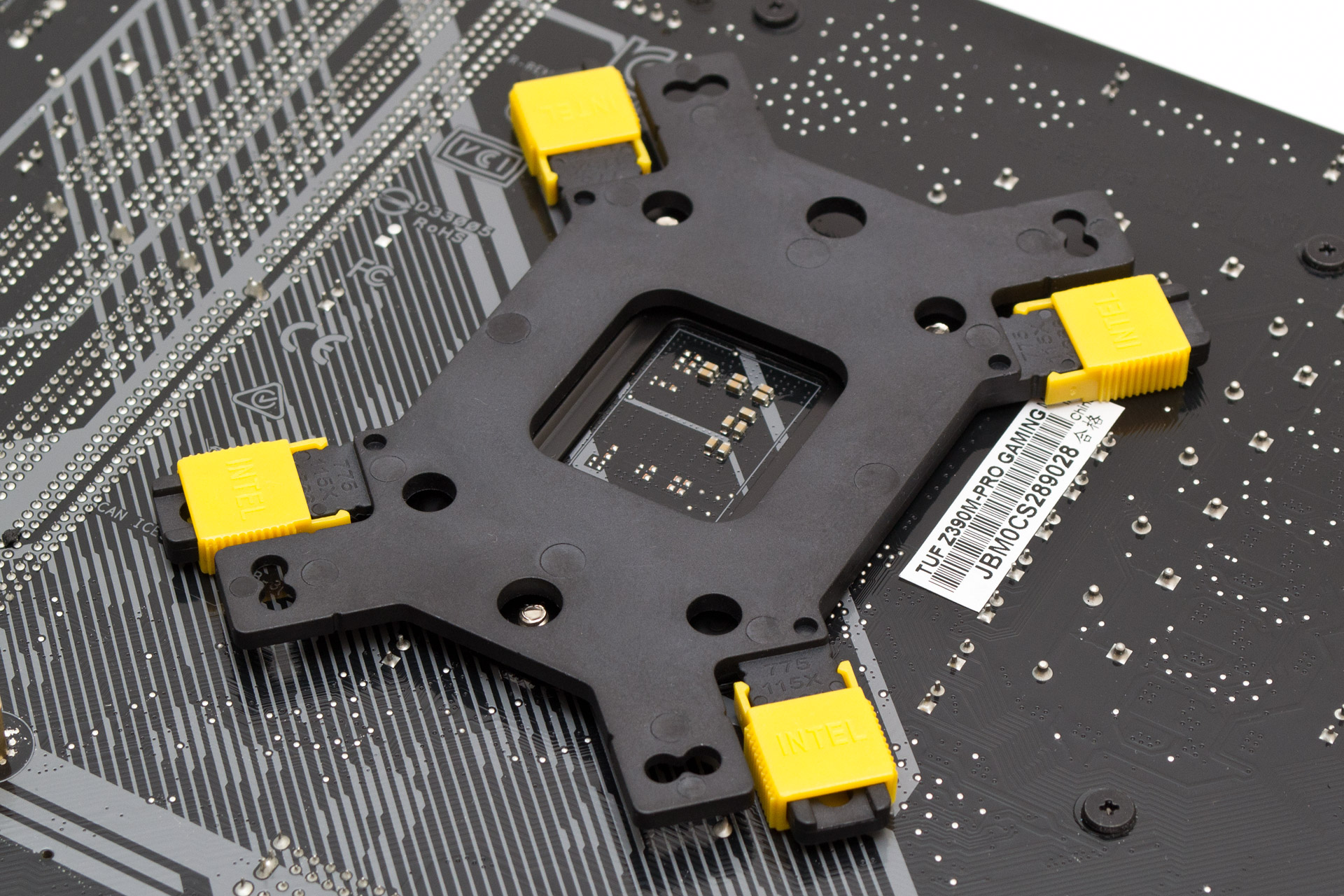

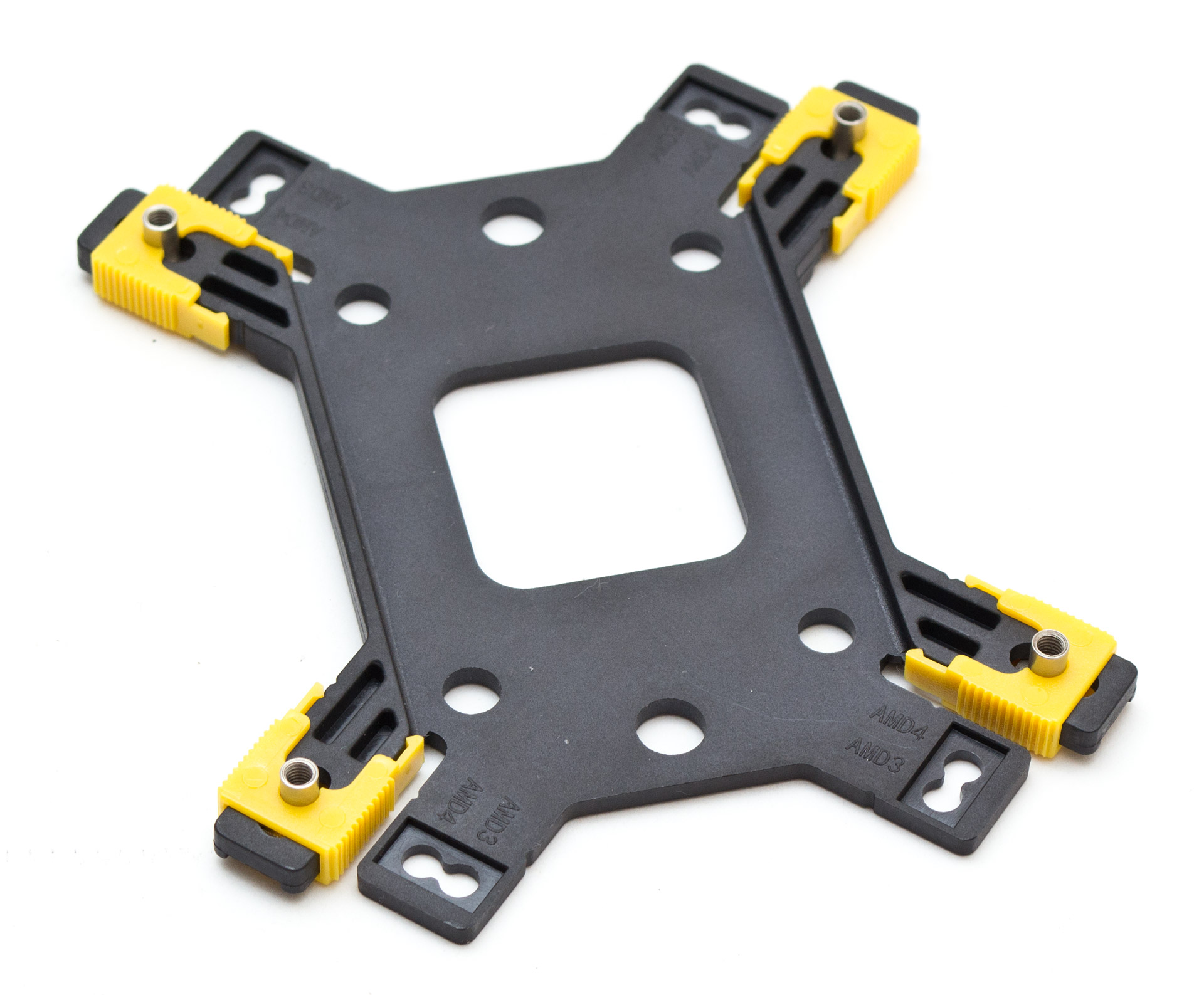

Потом собираем усилительную пластину. Обоймы ставятся на свои места и фиксируются пластиковыми держателями.

Aerocool Mirage 5

Вставляем усилительную пластину в монтажные отверстия материнской платы.

Aerocool Mirage 5

Наносим термопасту, ставим кулер на место и прикручиваем подпружиненные винты к обоймам по несколько оборотов за раз до затяжки. Остается только подключить кабеля питания вентилятора и подсветки.

Aerocool Mirage 5

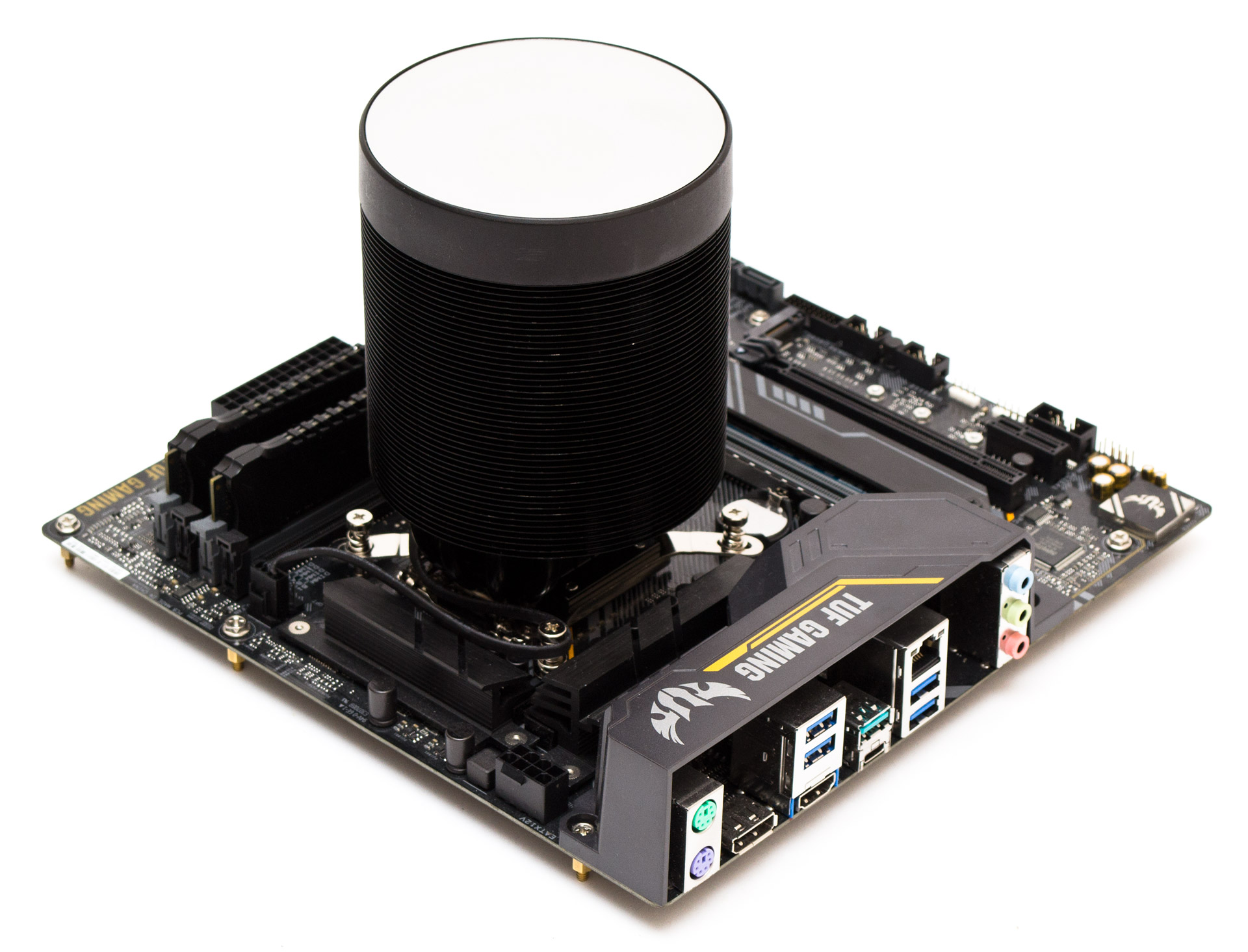

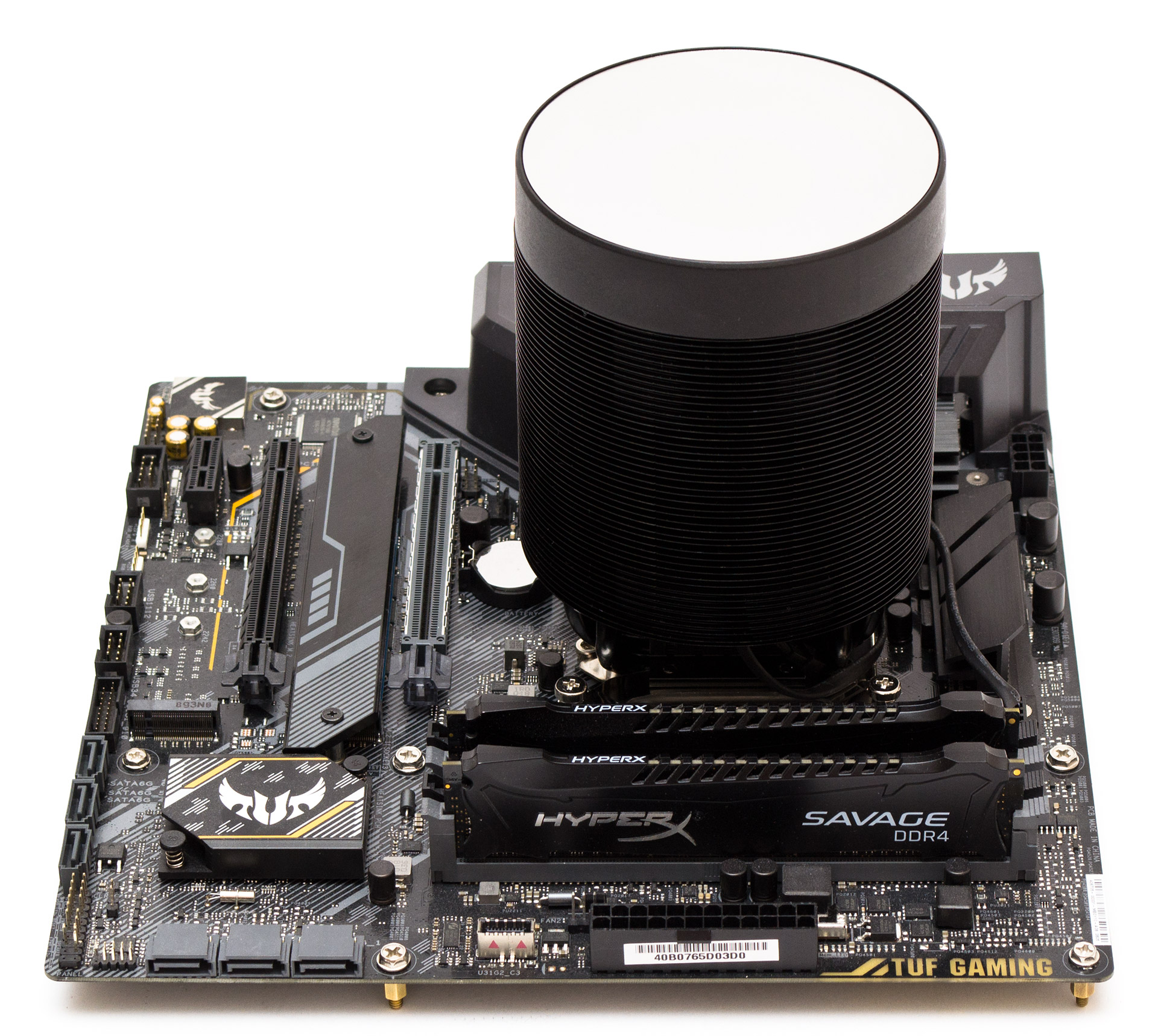

До видеокарты кулер не дотягивается.

Aerocool Mirage 5

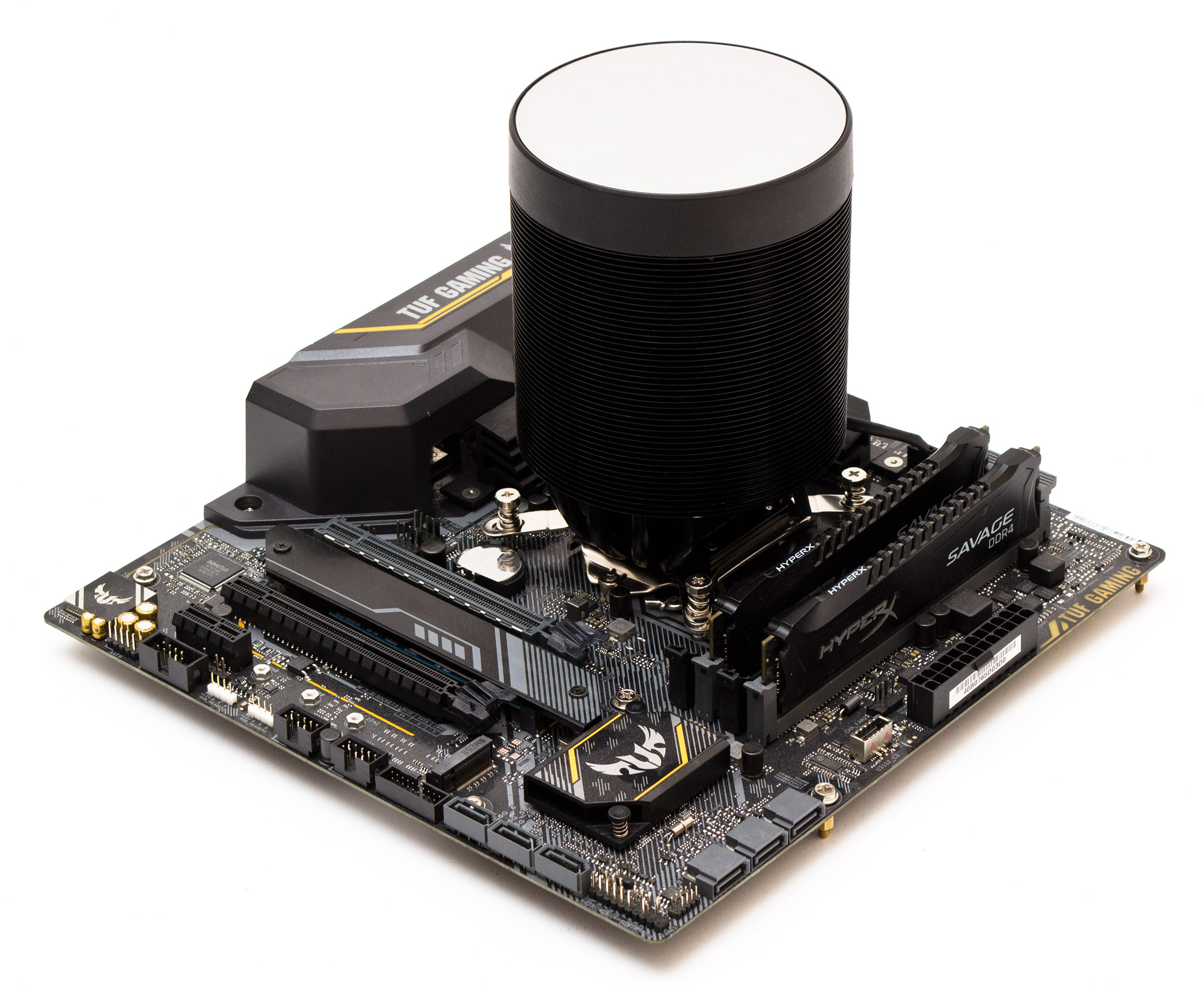

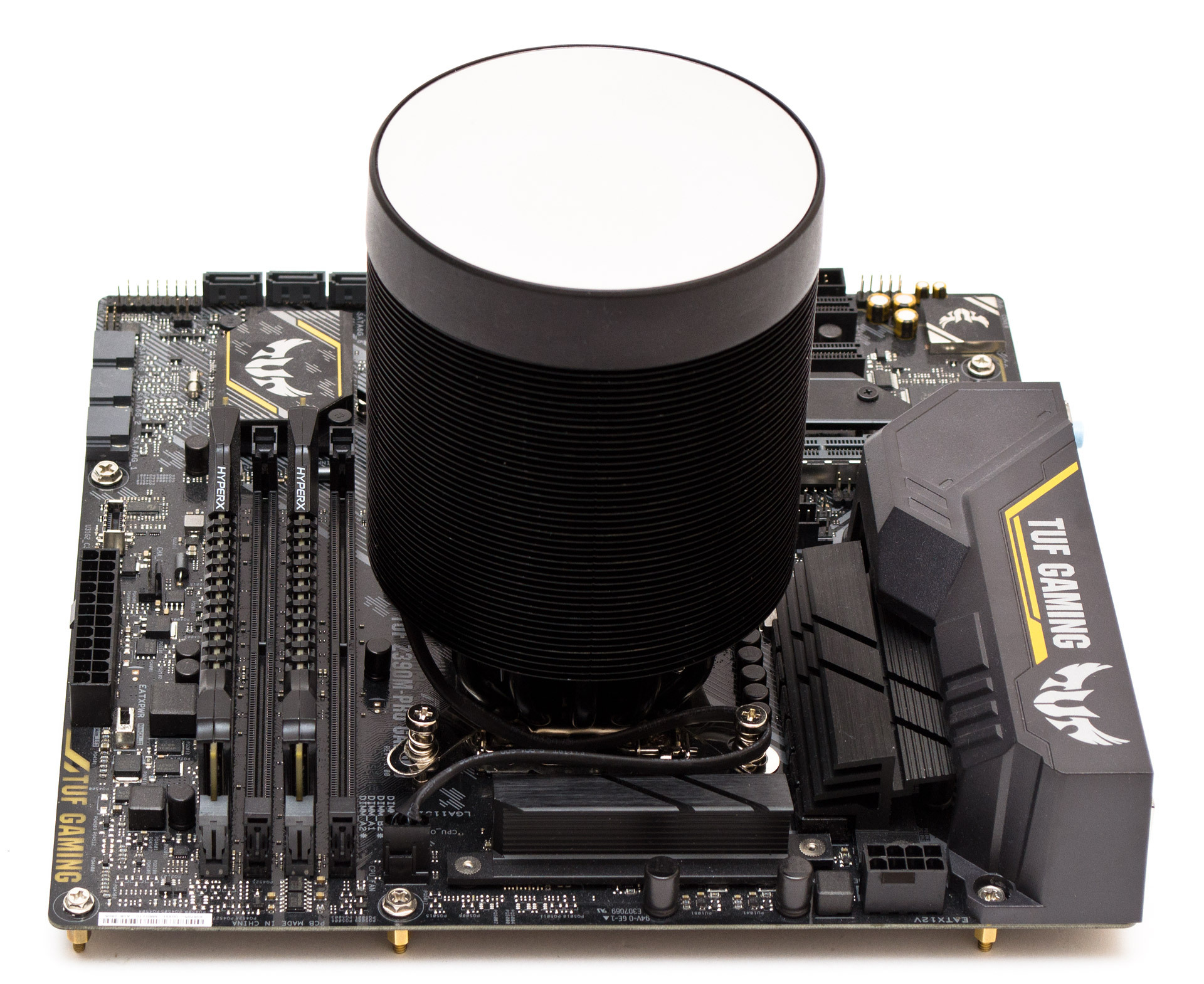

Тело радиатора оказывается достаточно близко к плоскости слотов оперативной памяти, но никак им не мешает.

Aerocool Mirage 5

Если коротко, то данная система охлаждения обладает отличной совместимостью с другими компонентами.

Aerocool Mirage 5

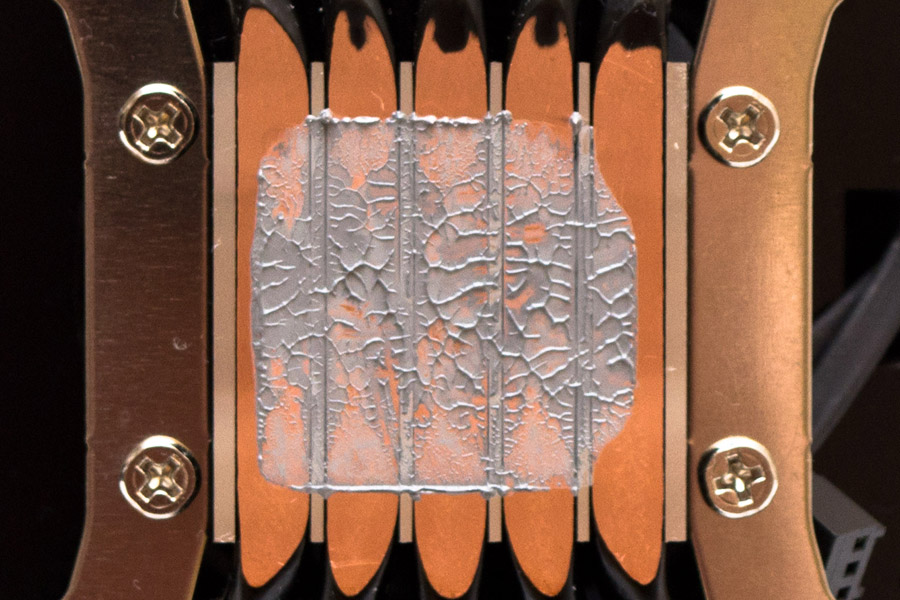

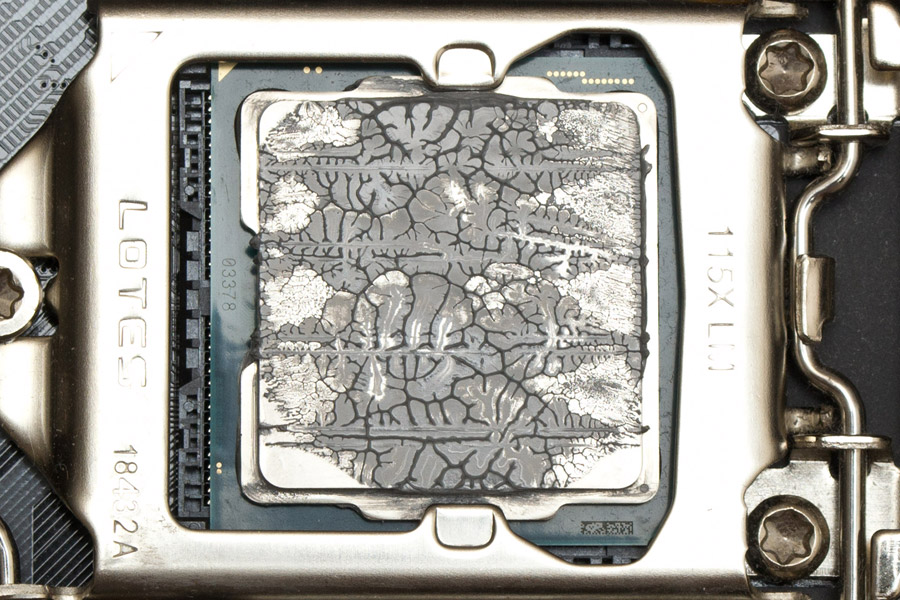

Прижим у кулера выглядит не идеально — тепловые трубки явно неровные, с выступом по бокам и впадиной в центральной части. Зато, по крайней мере, все пять тепловых трубок попадают в зону контакта с крышкой процессора.

Aerocool Mirage 5Aerocool Mirage 5

Тестирование

Эффективность отвода тепла кулером Aerocool Mirage 5 сравнивалась с одним из лидеров бюджетного сегмента — Aardwolf Performa 10X, оснащенным одним стоковым вентилятором без подсветки.

Тестовый стенд

Для тестирования эффективности кулера Aerocool Mirage 5 использовался стенд на базе платформы Intel LGA 1151 в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В; 3,7@4,0 ГГц, 1,200 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Team MP34 M.2 PCIe SSD (512 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 28 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

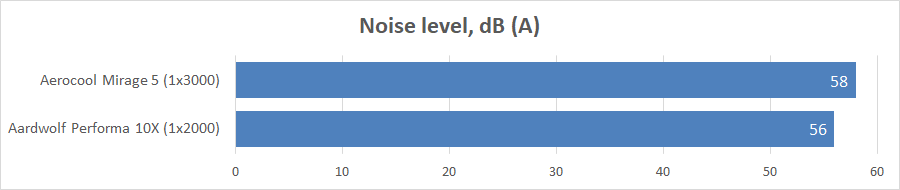

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Мы пытались протестировать Aerocool Mirage 5 на пониженных оборотах вентилятора, но данные попытки ни разу не увенчались успехом, приводя к троттлингу процессора. Таковы реалии «турбинных» пропеллеров — они раскрываются лишь на высоких скоростях. В результате решено было ограничиться лишь максимальными оборотами для обеих кулеров, но провести две серии испытаний — с процессором на частоте в 4,5 ГГц и 1,234 В напряжения, что соответствует 139 ваттам TDP и при 4,0 ГГц и 1,200 В напряжения по ядрам, что приблизительно равно 105 ваттам TDP. Как выяснилось, на максимальных 3000 об/мин Aerocool Mirage 5 создает шум в 58 дБ (А). Aardwolf Performa 10X на предельных 2000 об/мин и с одним стоковым вентилятором шумит на 56 дБ (А).

Aerocool Mirage 5

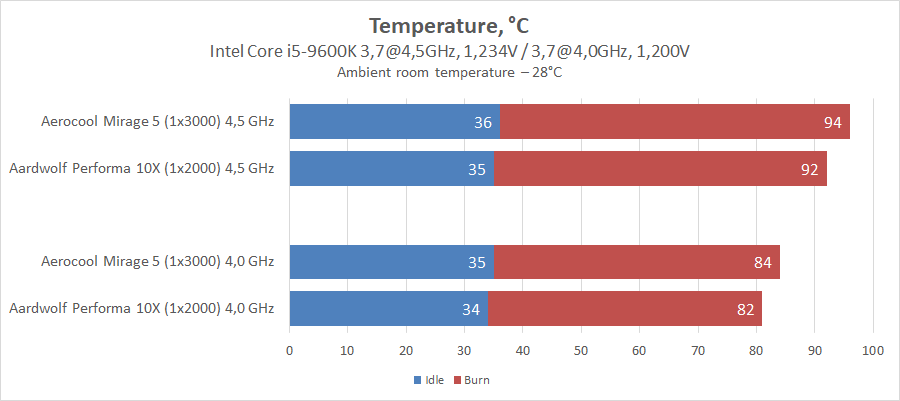

Посмотрим на график температур для каждого уровня шума.

Aerocool Mirage 5

После тестов на сниженных скоростях я предполагал, что Aerocool Mirage 5, как говорится, «сольется в чистую» и не сможет охладить процессор в разгоне. Тем не менее, с вентилятором на полных оборотах, он показал результат всего лишь на два градуса хуже, чем Aardwolf Performa 10X в стоке при незначительно большем уровне шума. Получается, что он действительно может обуздать TDP в 150 ватт, хотя и в «идеальных» условиях. Работая тихо в простое, вентилятор будет начинать шуметь при первой же серьезной нагрузке.

Выводы

Aerocool Mirage 5 — это забавный и специфический процессорный кулер. Он отходит от канонов жанра, предлагая вместо привычной квадратной башни и 120- или 140-мм вентилятора небольшой цилиндрический радиатор с мелким центробежным пропеллером. И, что самое интересное, такая модель охлаждения на самом деле работает, причем имеет достаточную эффективность, как для своих размеров. Не идеально, но все же. Сильная сторона Mirage 5 состоит в его дизайне, дополненном ARGB-подсветкой с эффектом бесконечного зеркала. Кроме того, кулер прост в установке и имеет хорошую совместимость.

Недостатком Aerocool Mirage 5 является одноразовый вентилятор, для которого не предусмотрены варианты замены в случае выхода его из строя. Кроме того, данная «турбина» не способна эффективно охлаждать ребра радиатора на пониженных оборотах, и при высокой тепловой нагрузке всегда будет раскручиваться на полную и издавать много шума.

Aerocool Mirage 5 со своим необычным дизайном и подсветкой создан для того, чтобы дополнять определенные модели корпусов от Aerocool. Ставить его можно тем, кто не планирует заниматься разгоном своего процессора, но желает добавить в систему некую изюминку, «не такую, как у всех».
