Обзор корпуса Zalman M1

Создание небольших кубических корпусов является модной тенденцией последних двух лет. Естественно, компания Zalman просто не смогла оставаться в стороне от нее. Производитель и так слишком долго не решался отойти от успешной концепции ATX-шасси типа Midi-Tower, основное место в которой занимал Z9 и его многочисленные модификации. Но, похоже, что время перемен настало. Новый M1, которому посвящен данный обзор, относится к типу Mini-Tower и открывает свежую страницу в модельном ряду Zalman. Конечно, приставку «мини» к нему можно применить лишь с большой натяжкой. Но, по большому счету, это действительно одно из наиболее компактных решений, принимающее на борт стандартные компоненты, и не требующее поисков компромисса между мощностью системы и размером.

Zalman ZM-M1


Характеристики

Модель Zalman M1
Тип корпуса Mini-Tower
Размеры, мм 394 (В) x 261 (Ш) x 426 (Г)
Материал Алюминий, ABS пластик, сталь
Вес, кг 6,6
Цвет Черный
Форм-фактор Mini-ITX
Устройства 5,25″ 1
Устройства 3,5″ внешние 1
Устройства 3,5″ / 2,5″ внутренние 3 / 2 (все 3,5″ отсеки принимают 2,5″ накопители)
Поддерживаемое количество слотов расширения 2
Вентиляторы передние — 1 х 120 (установлен) / 140 мм
верхние — 2 х 120 / 140 мм (опционально)
задние — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Регулятор оборотов двух вентиляторов, внешний отсек для горячей замены 3,5″ жесткого диска, пылевые фильтры


Упаковка и комплект поставки

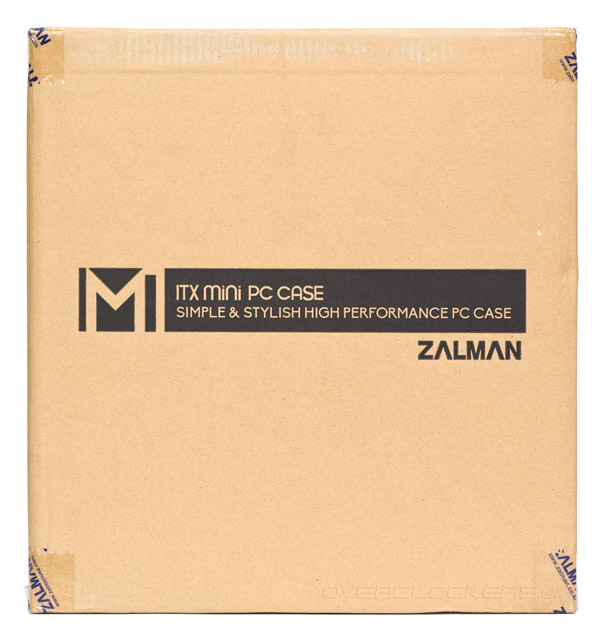

Корпус поставляется в обычной картонной коробке, не имеющей на себе никаких изображений. На фронтальной и тыльной стороне упаковки нет ничего кроме названия шасси, а на боковинах указаны технические характеристики в виде таблицы и описаны основные достоинства M1 на восьми языках (включая русский в плохом переводе). Внутренней защитой от повреждений при транспортировке служат два пенопластовых демпфера и полиэтиленовый пакет.

Zalman ZM-M1

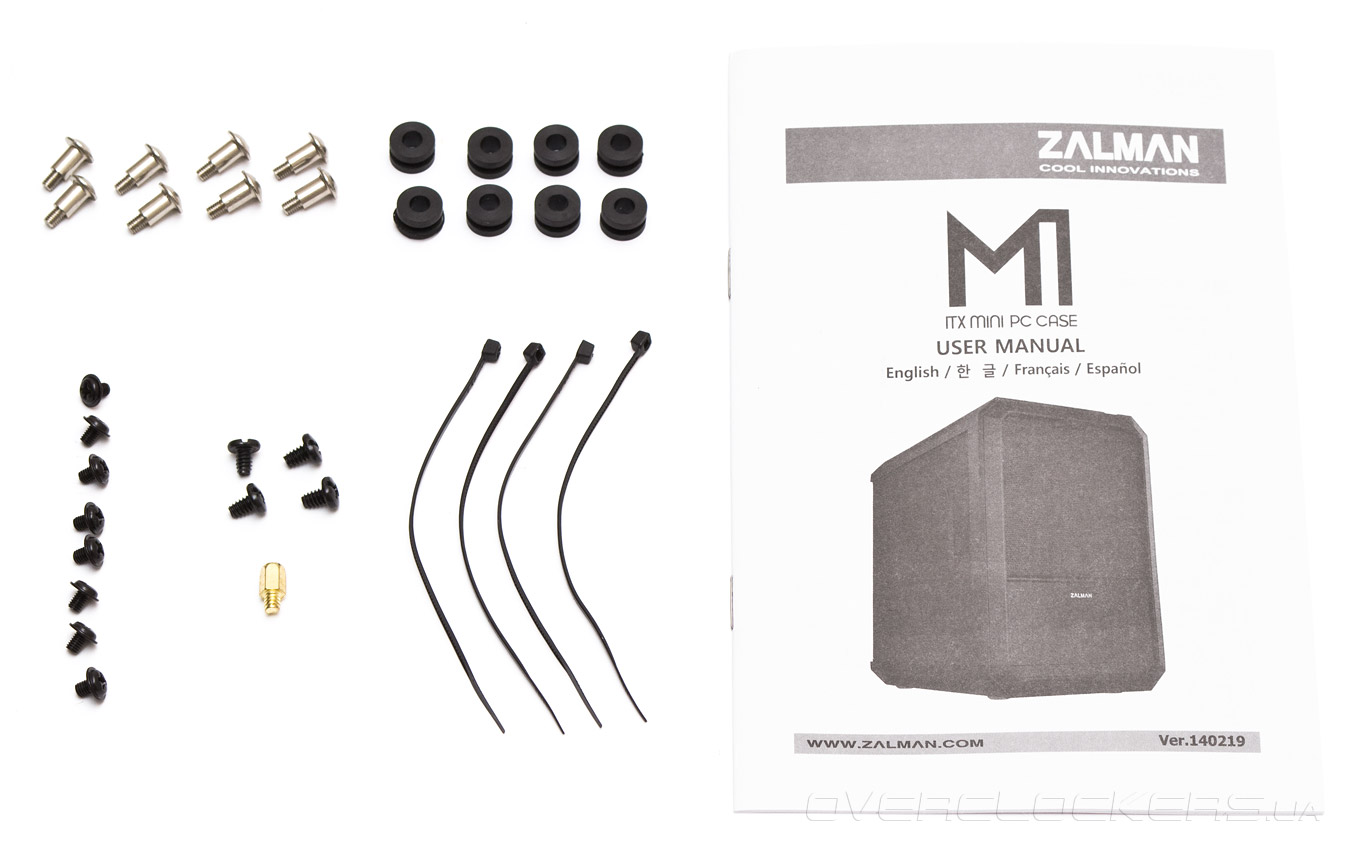

Комплект поставки содержится в пластиковой прозрачной «косметичке». В него входят:
  • инструкция;
  • четыре одноразовые кабельные стяжки;
  • восемь резиновых демпферов для 2,5″ дисков;
  • восемь винтов для 2,5″ дисков;
  • восемь винтов для материнской платы и оптического привода;
  • четыре винта для блока питания;
  • одна запасная латунная стойка для материнской платы.
Zalman ZM-M1


Внешний вид

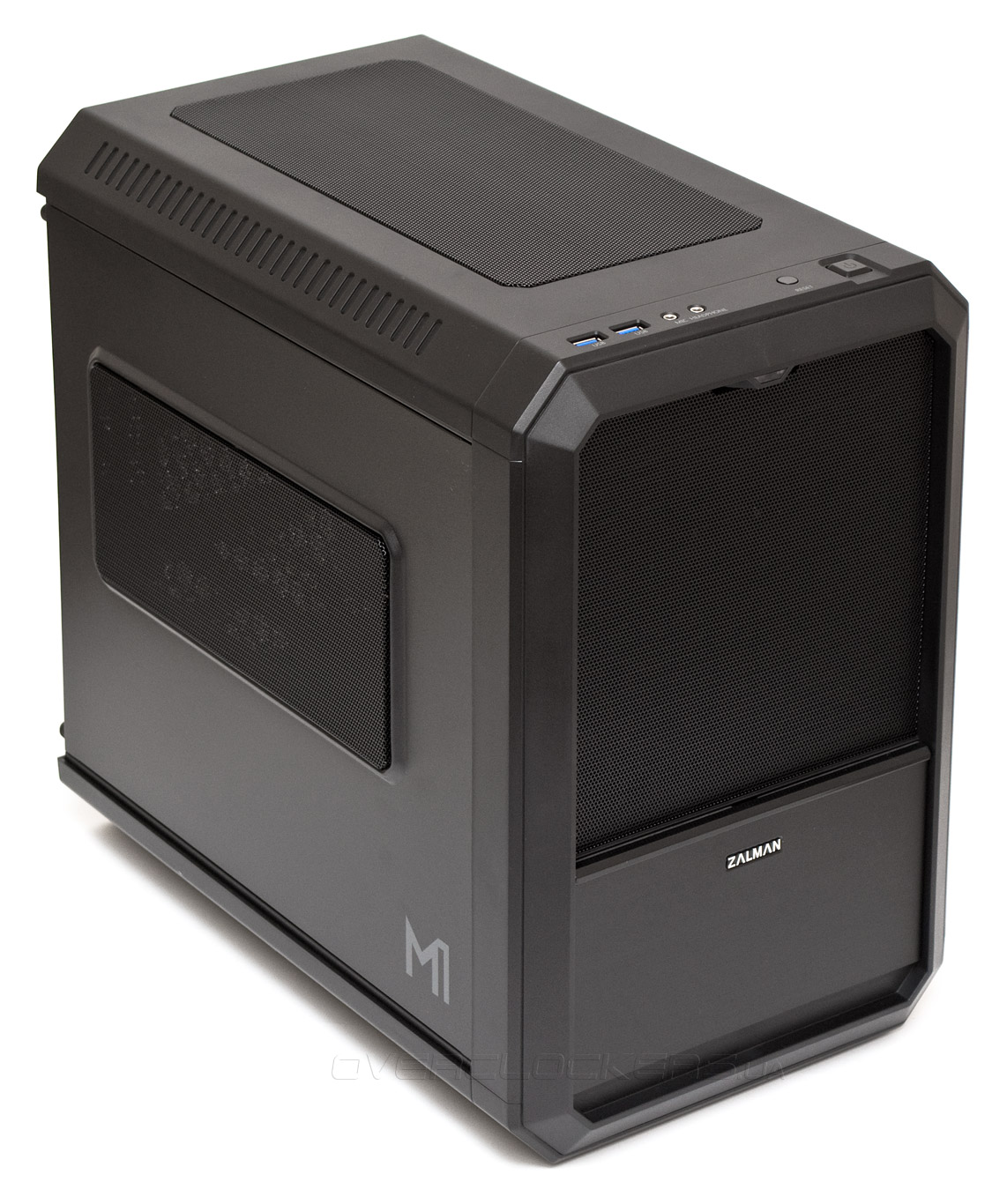

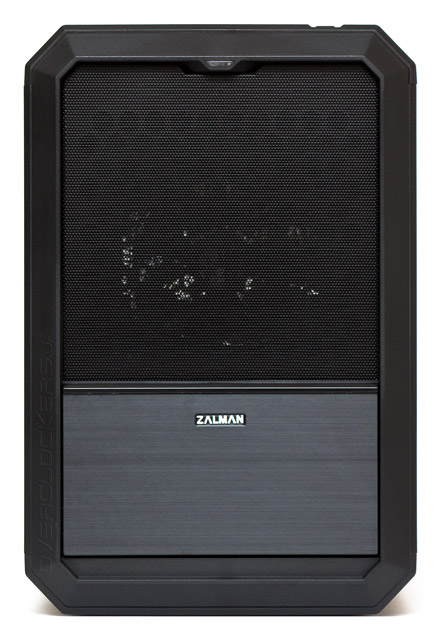

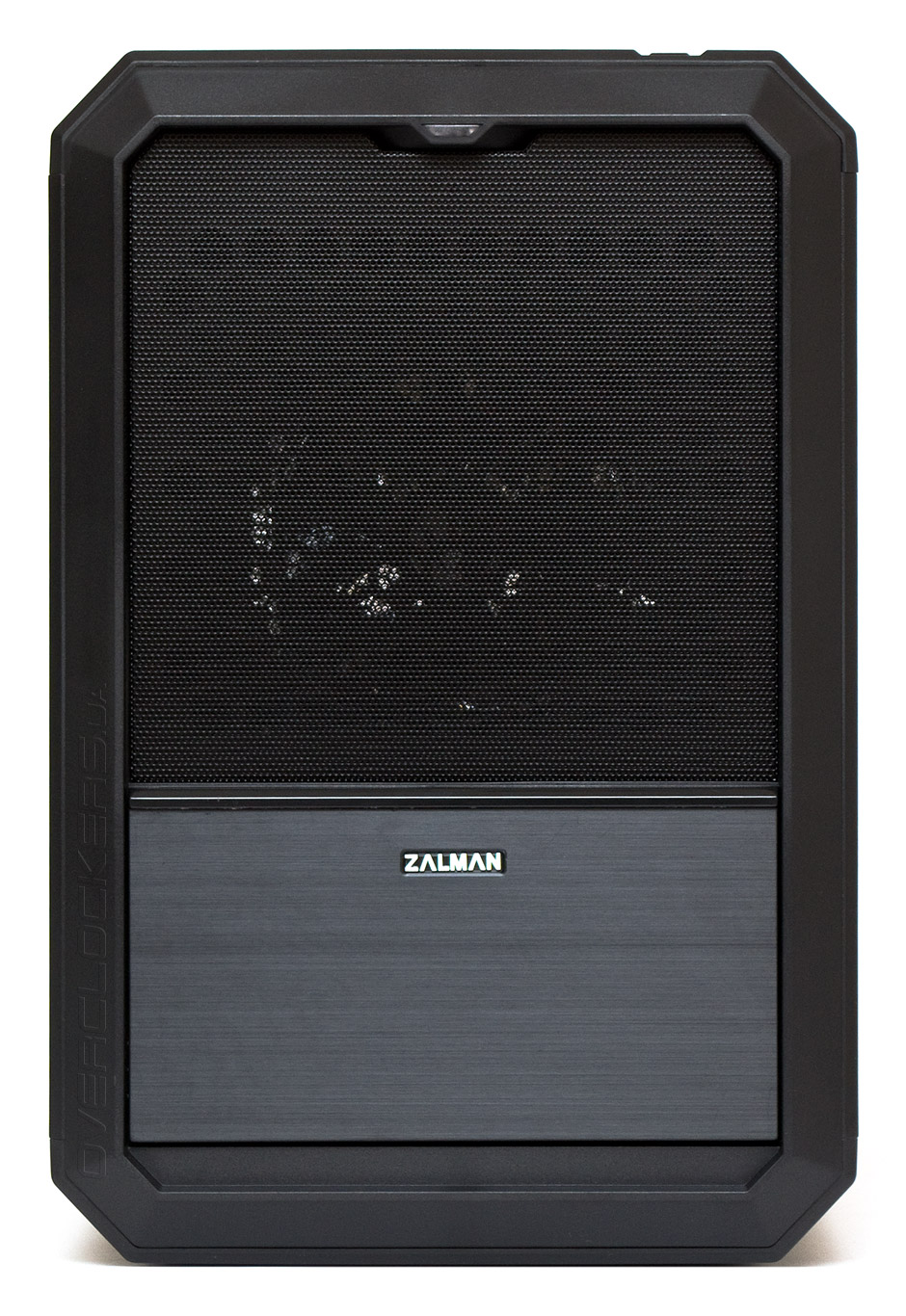

Внешне Zalman M1 имеет форму слегка вытянутого черного параллелепипеда с гранями, скошенными под угол в 45 градусов. Так создается визуальное впечатление, что шасси слегка закруглено, хотя до плавных обводов Bitfenix Prodigy или Corsair Graphite 380T ему, конечно же, далеко. Передняя панель поделена на две части. Верхняя часть состоит из мелкой металлической сетки и предназначена для вентиляции. А нижняя половинка с логотипом Zalman — дверца с алюминиевым покрытием, открывающаяся по направлению вниз.

Zalman ZM-M1

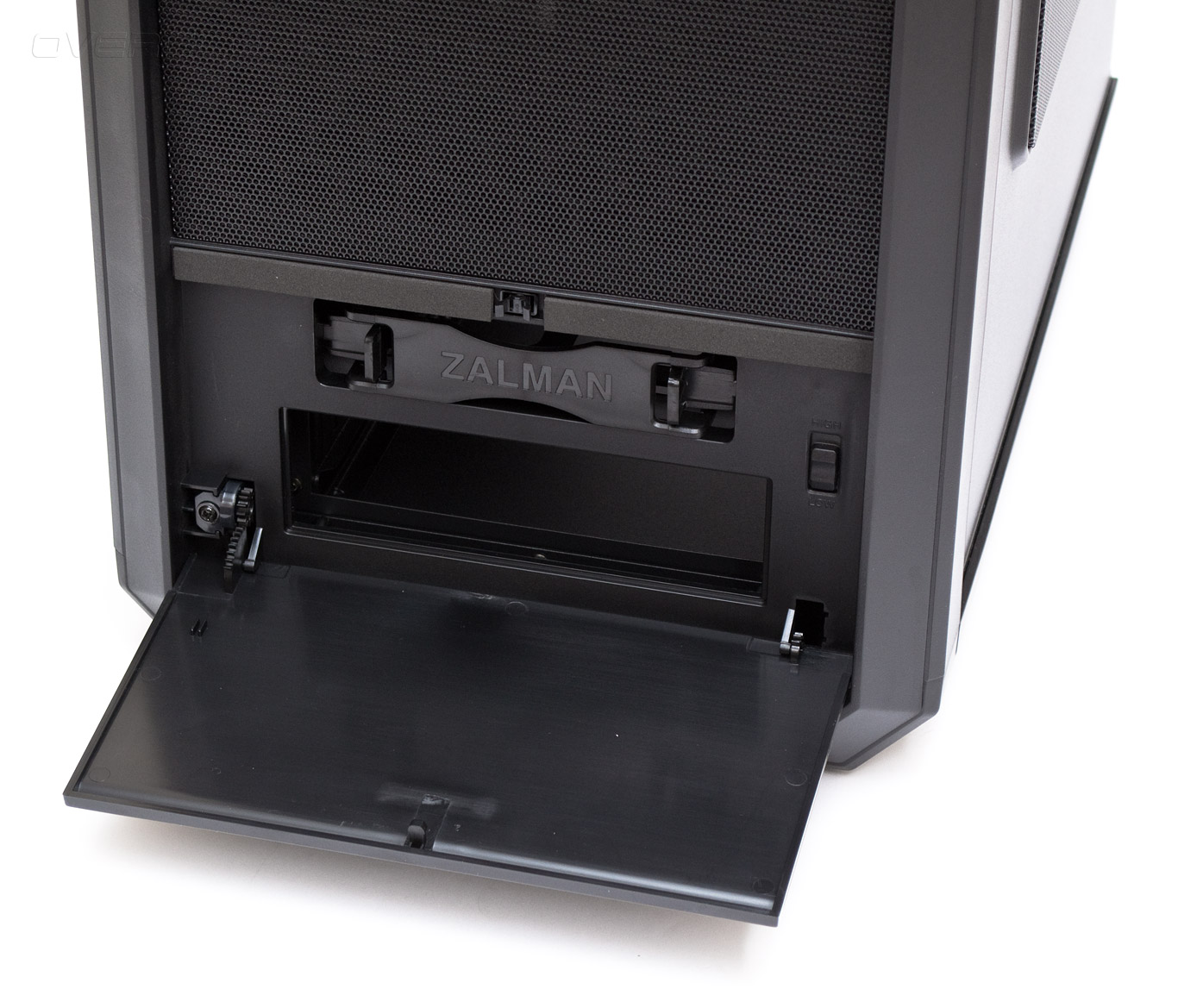

Для открытия на дверцу достаточно нажать посередине сверху, после чего она грациозно опустится вперед, поддерживаемая специальным механизмом. За панелью скрывается один внешний 5,25″ отсек, по какой-то причине, не имеющий заглушки. И корзина для горячей замены 3,5″ накопителей. Кроме того, справа есть малозаметный ползунок переключателя скорости двух вентиляторов, способный подавать на них напряжение 12 В в режиме High или 5 В в режиме Low. Расстояние между крышкой и плоскостью панели — 10 мм, поэтому следите за тем, чтобы на устанавливаемых многофункциональных устройствах 5,25″ не было сильно выступающих частей, иначе отсек не закроется.

Zalman ZM-M1

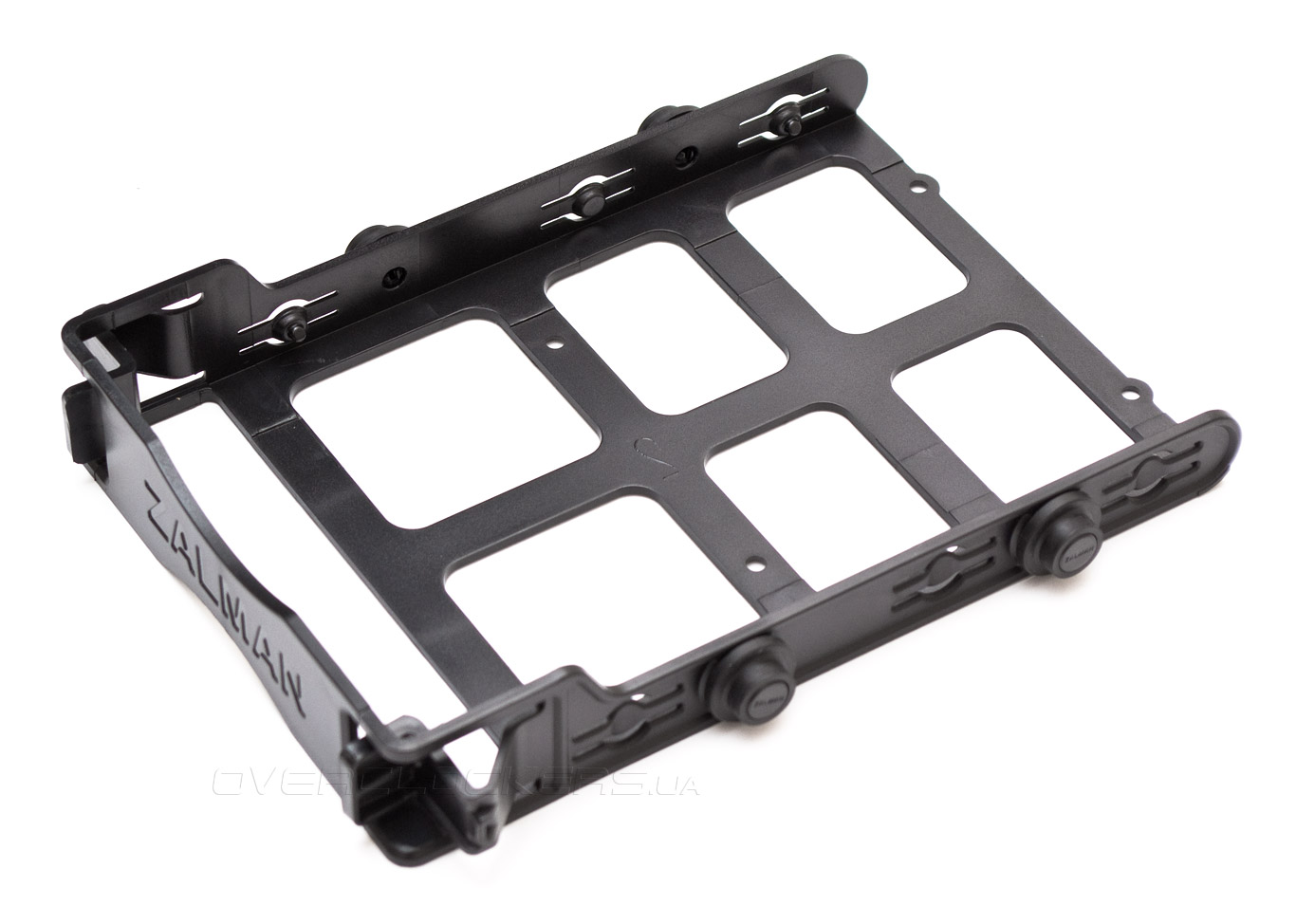

Салазки из корзины горячей замены оборудованы резиновыми демпферами, сильно уменьшающими вибрации. Закрепить сюда 3,5″ жесткий диск можно без отвертки. Есть место и для 2,5″ диска, фиксируемого винтами. Но установить его сюда не получится, поскольку расположение отверстий не совпадает с местом контактных SATA-разъемов в корзине.

Zalman ZM-M1

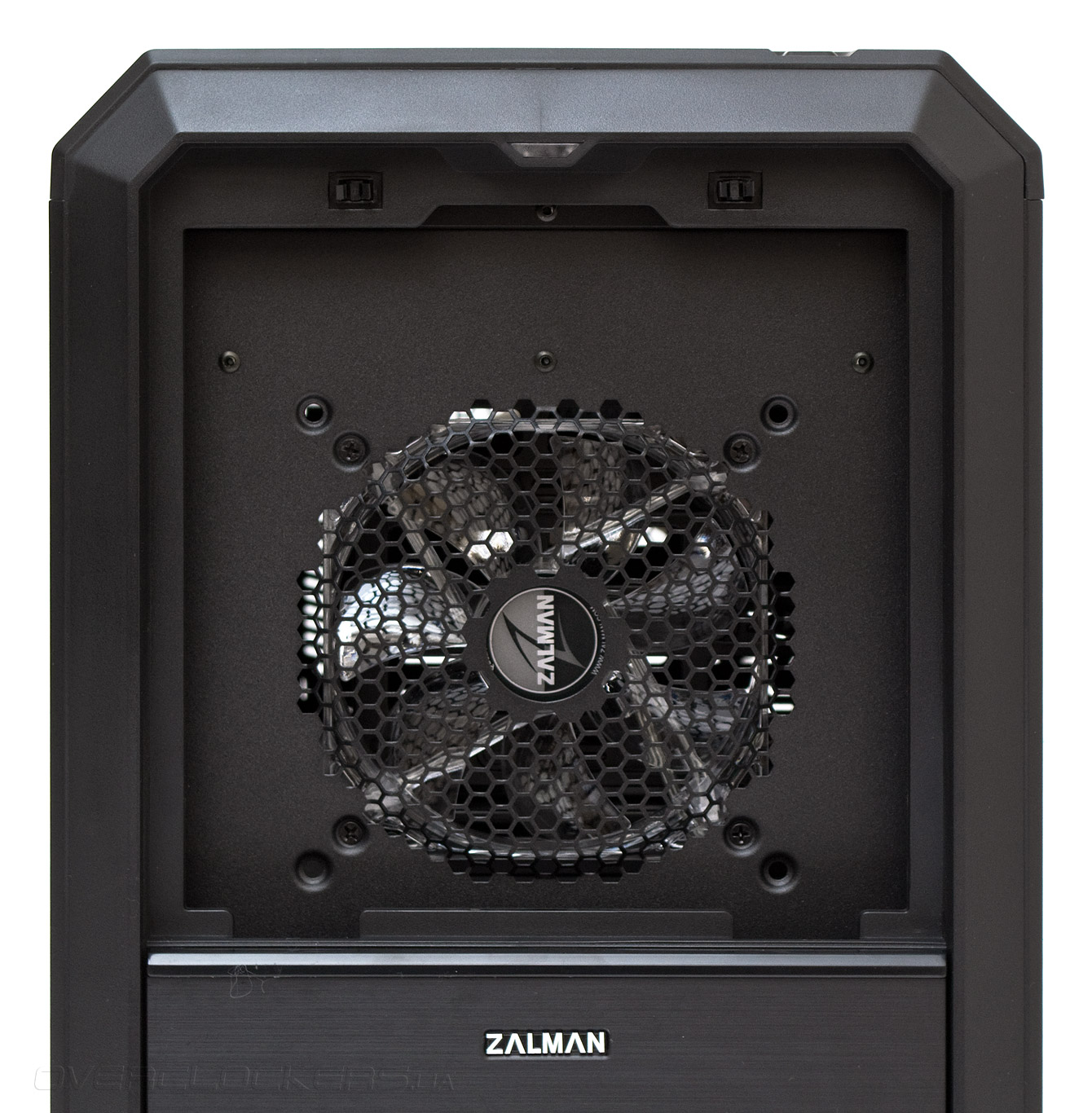

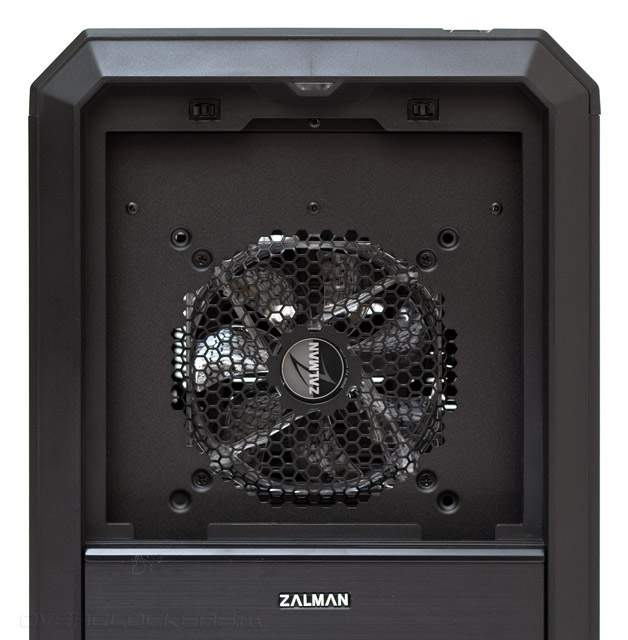

Верхняя решетка тоже снимается, если на нее нажать. К слову, в закрытом состоянии данная панель ощутимо болтается, поэтому у будущих пользователей может возникнуть острое желание проложить ее чем-то мягким, что убрать люфт. За ней находится посадочное место для одного 120- или 140-мм вентилятора.

Zalman ZM-M1

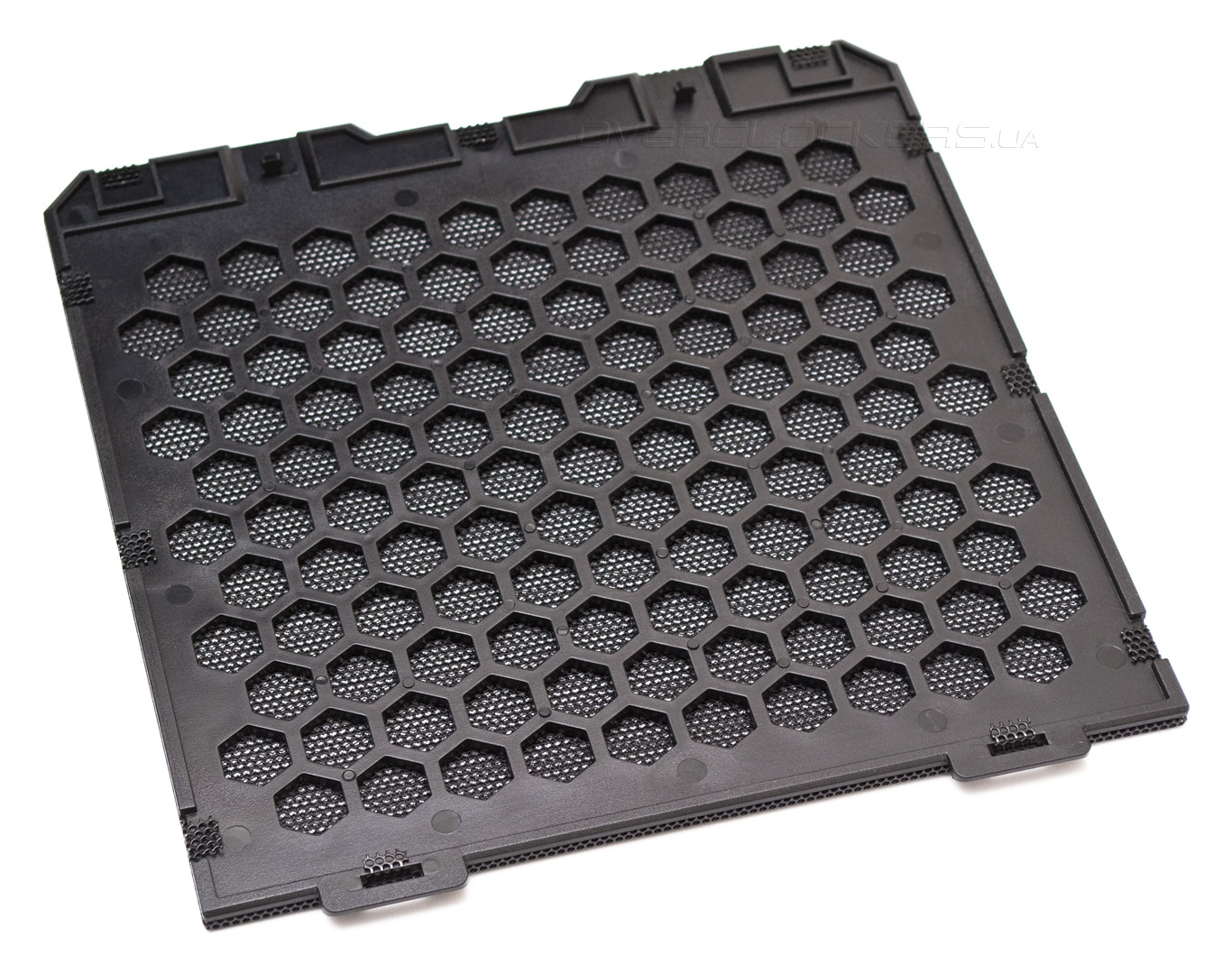

Изнутри решетка подбита поролоном, выполняющим роль пылевого фильтра.

Zalman ZM-M1

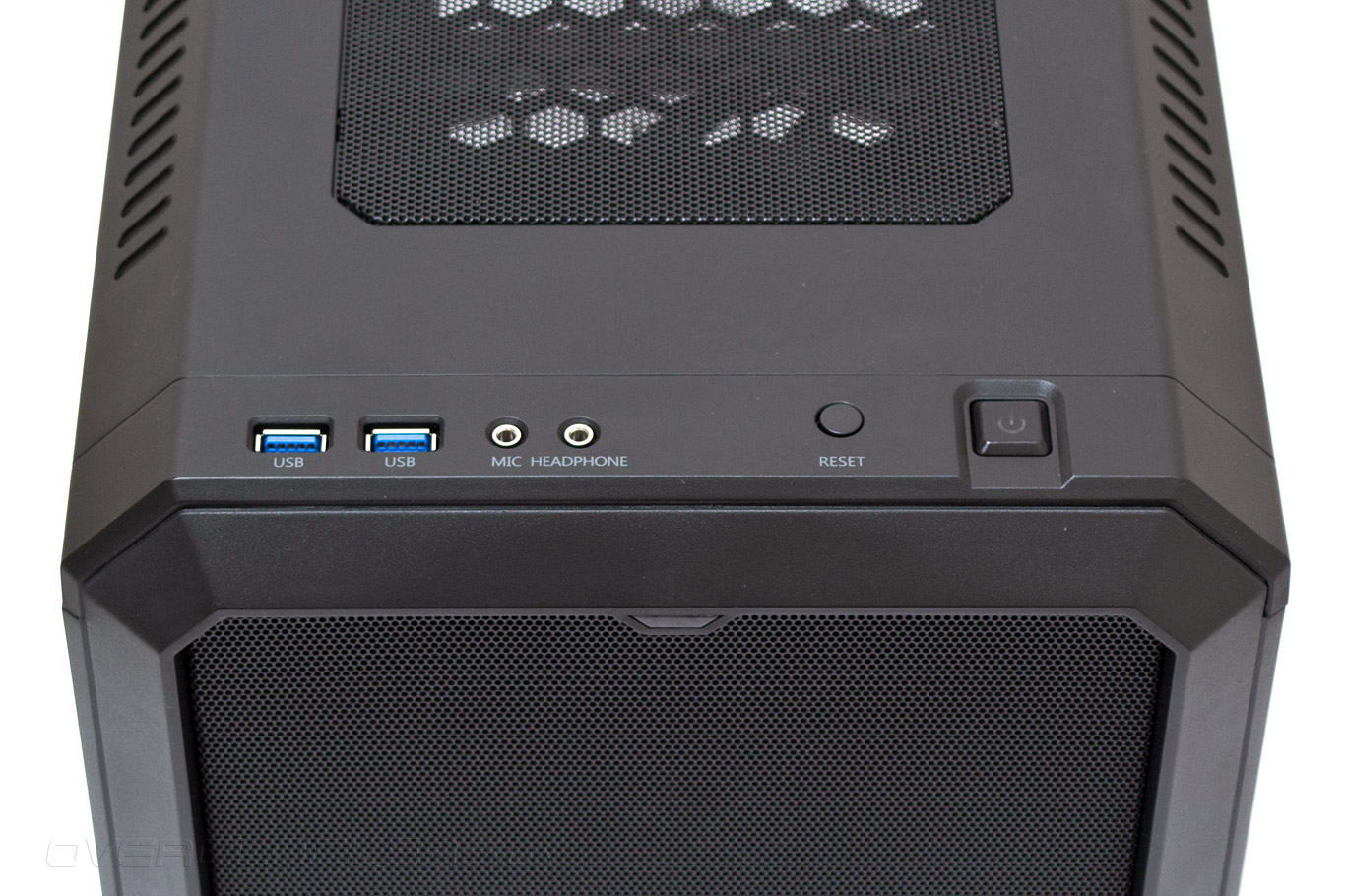

Внешние порты и органы управления расположены на передней кромке верхней панели и включают в себя два USB 3.0, два 3,5-мм разъема аудио, индикатор активности накопителей красного цвета, маленькую кнопку сброса системы и квадратную клавишу запуска, совмещенную с индикатором питания синего цвета. Разъемы вертикальные, поэтому их желательно периодически очищать от пыли.

Zalman ZM-M1

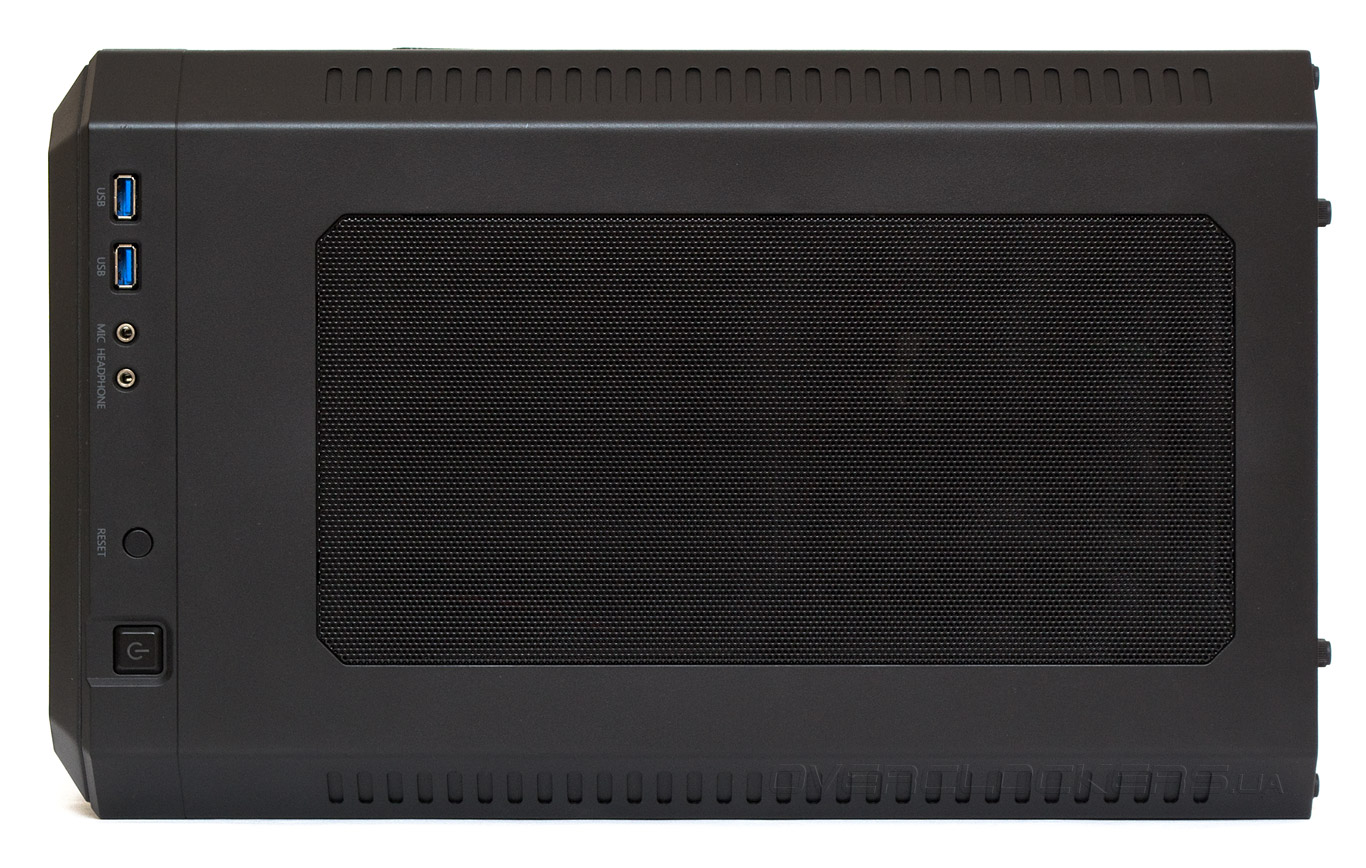

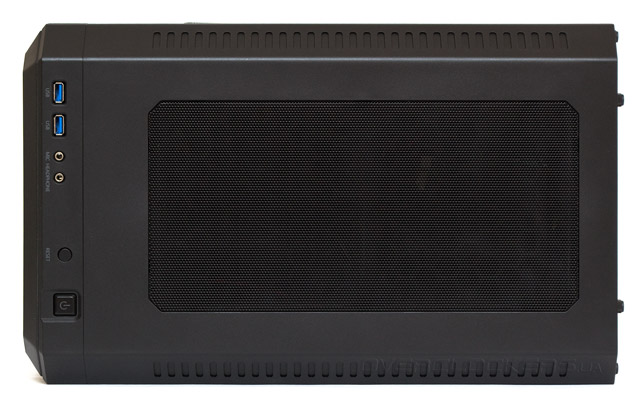

Пластмассовая верхняя панель практически полностью состоит из металлической сетки и хорошо вентилируется. Небольшие канавки на правой и левой скошенной грани не являются отверстиями, а лишь декоративными элементами. Сетка не демонтируется, зато снимается вся панель целиком. Как именно — будет рассказано чуть позже.

Zalman ZM-M1

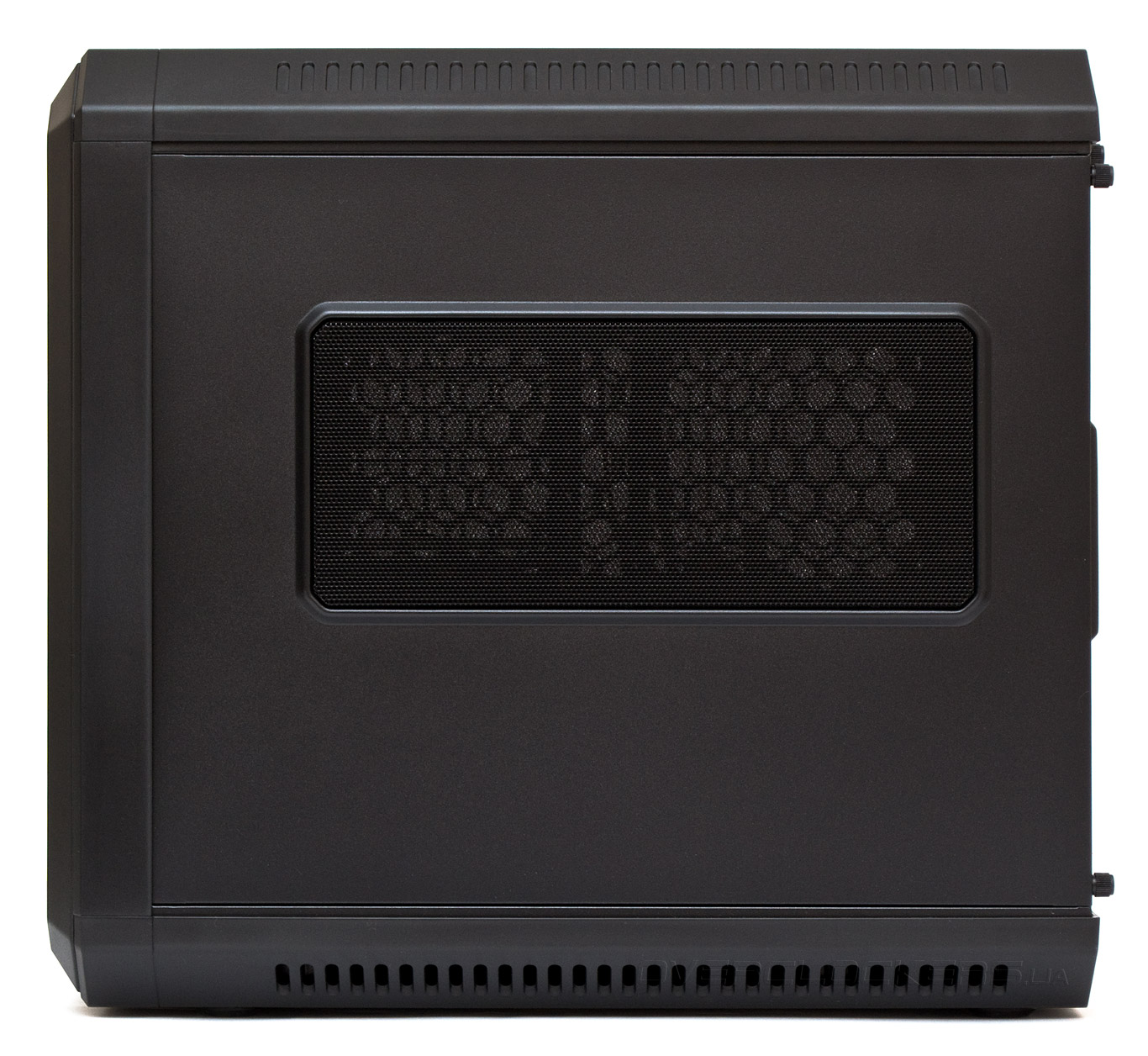

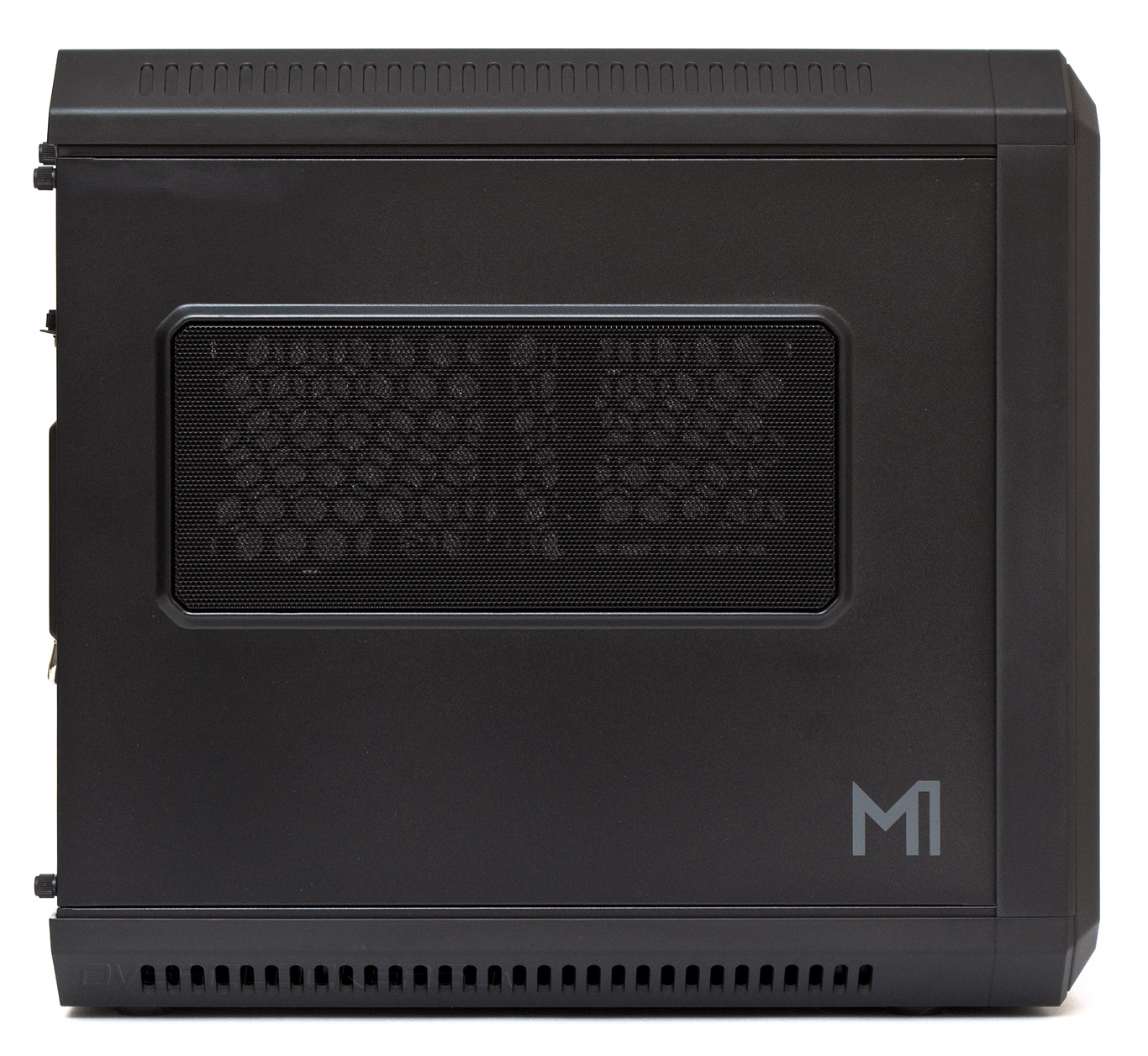

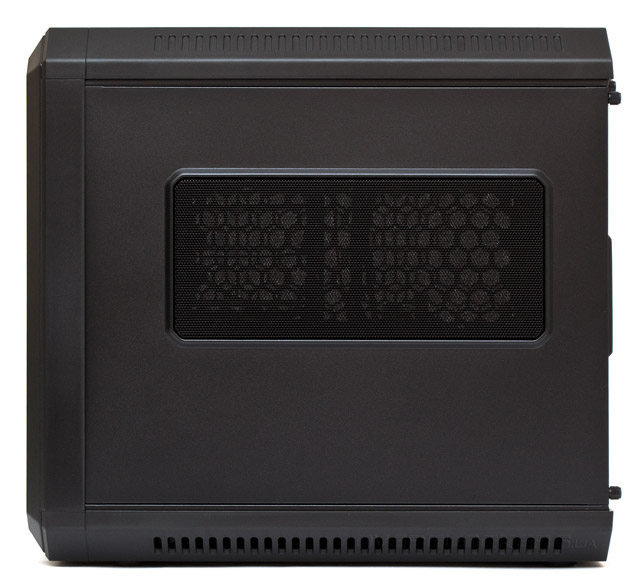

Левая боковая панель имеет крупное прямоугольное отверстие, закрытое мелкой металлической сеткой. Оно предназначено для вентиляции видеоадаптера. Отверстия в нижней части настоящие, через них воздух поступает к блоку питания.

Zalman ZM-M1

Правая панель выглядит аналогично левой. Здесь решетчатое боковое окно уже служит в большей мере для отвода воздуха из корпуса. Левая и правая дверцы не взаимозаменяемы, переставить их местами не получится.

Zalman ZM-M1

Обе дверцы имеют небольшие штампованные ручки для облегчения их демонтажа. Верхняя, левая и правая панели удерживаются с помощью винтов с пластмассовой накатанной головкой, благодаря чему снимаются и ставятся на место очень легко.

Zalman ZM-M1

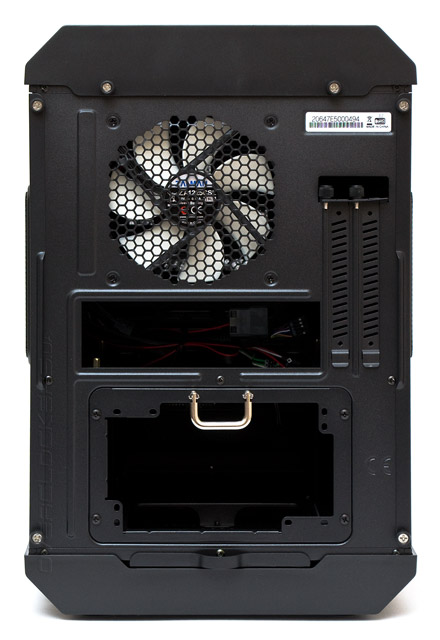

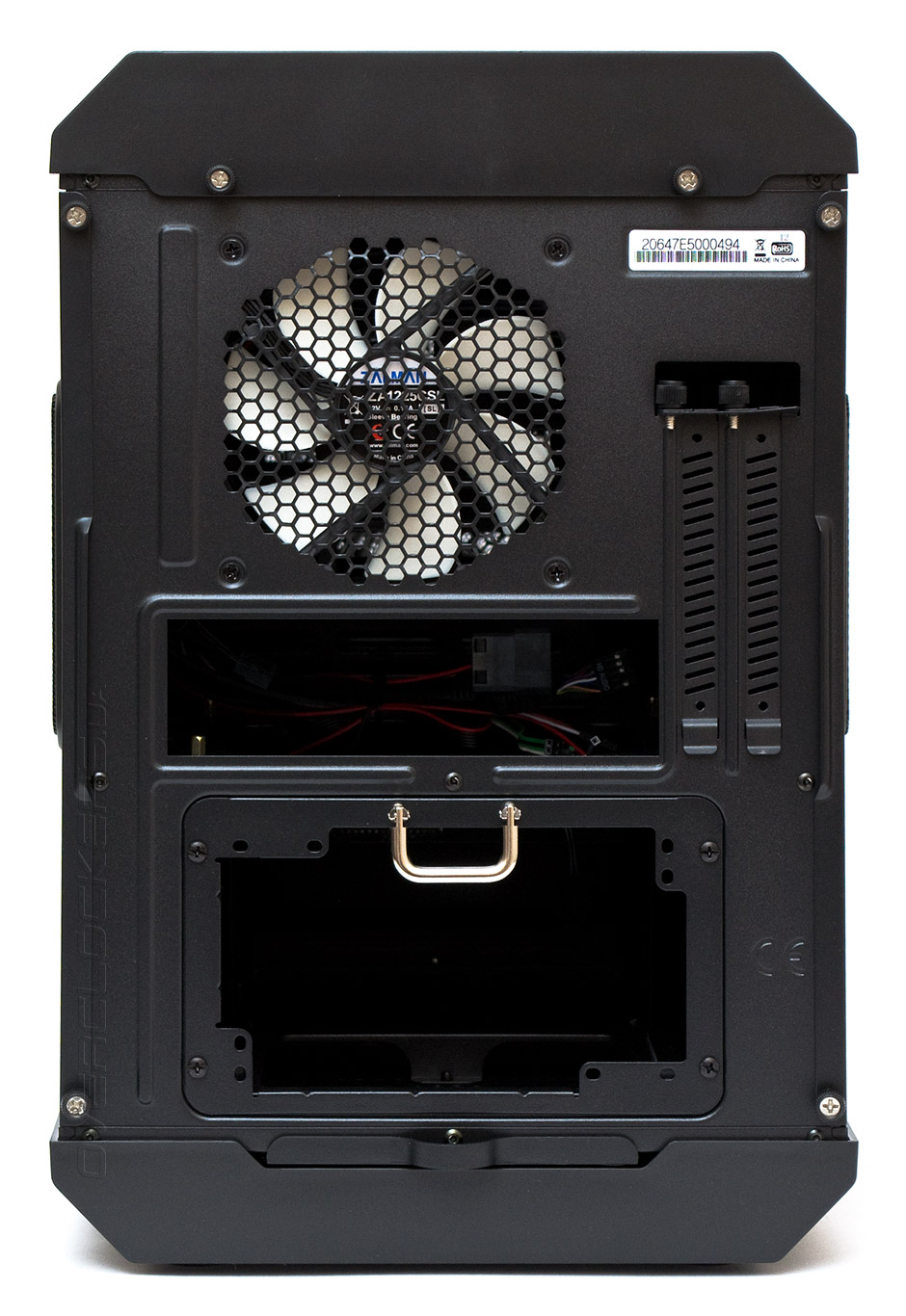

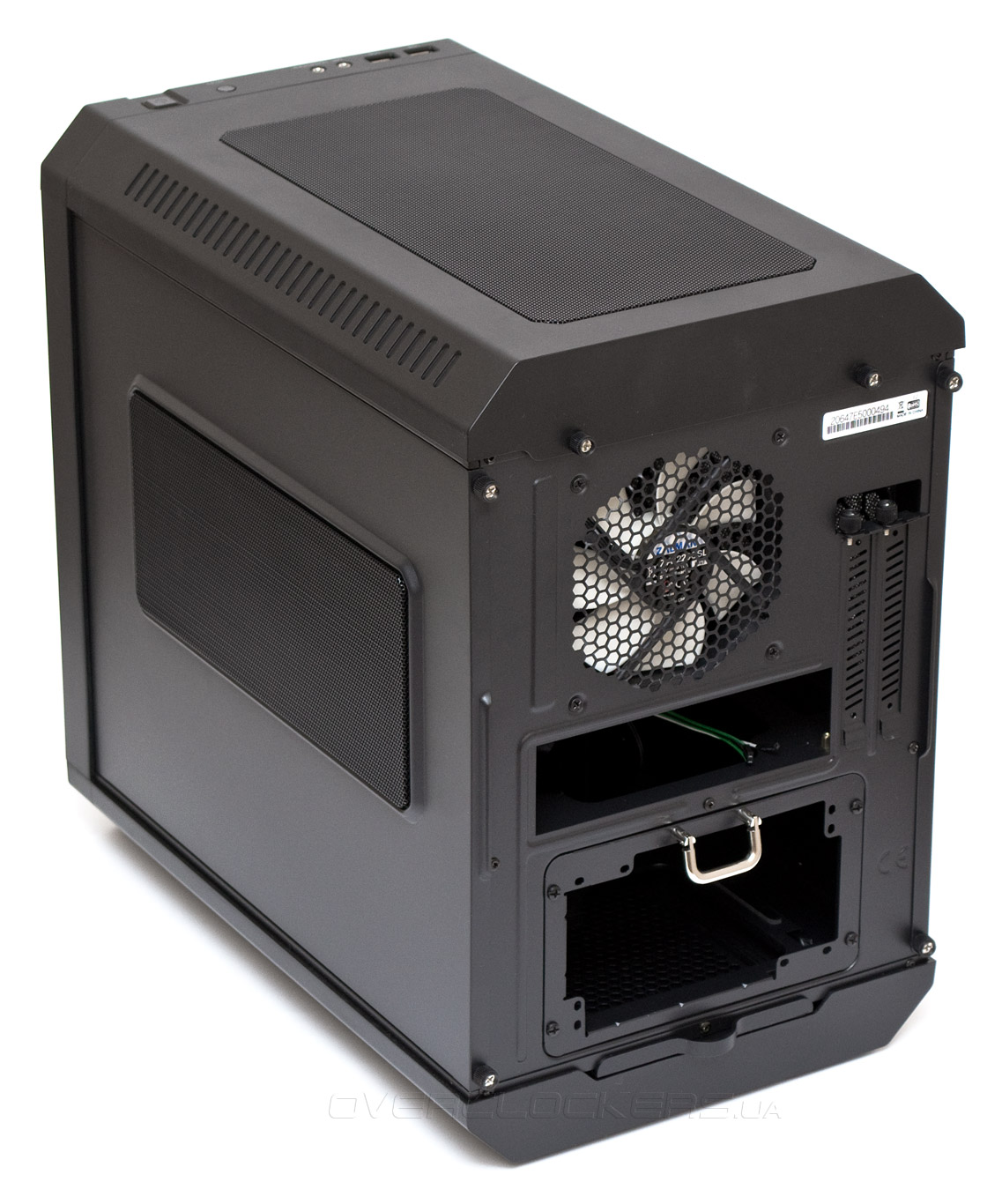

Задняя панель содержит посадочное место для одного 120-мм вентилятора, закрытое крупной сотовой решеткой, и две многоразовые съемные заглушки слотов расширения. Особый интерес вызывает рамка крепления для блока питания.

Zalman ZM-M1

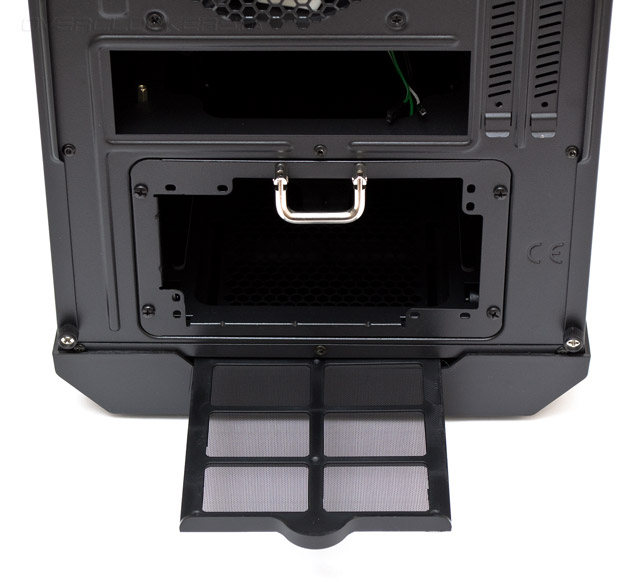

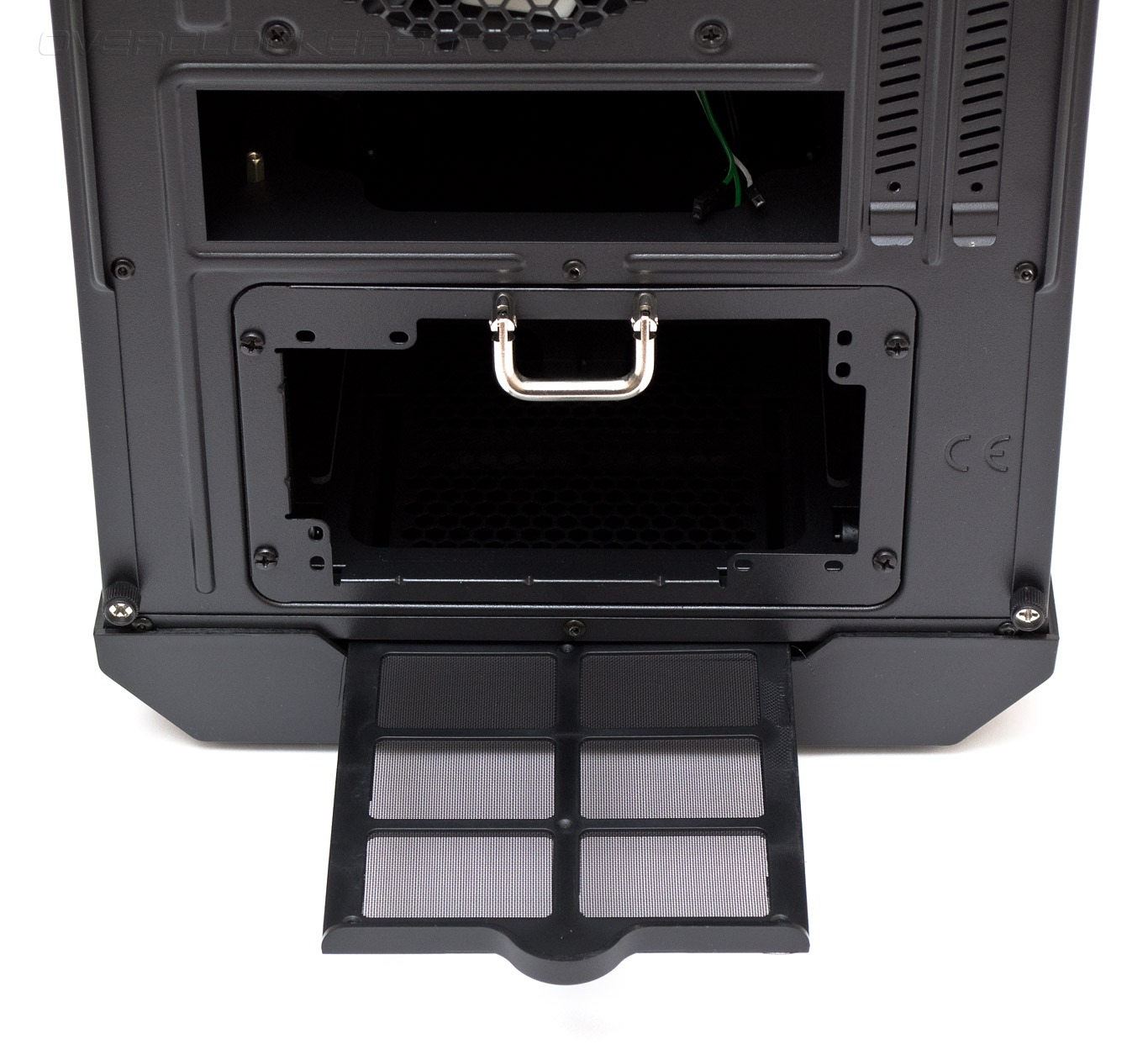

Дело в том, что сама рамка съемная и оборудована складной хромированной ручкой, навевающей ностальгические воспоминания о старом добром Zalman GS1200. С помощью данного крепления БП можно легко извлечь, установка возможна как вентилятором вверх, так и вниз. Слегка портит впечатление лишь отсутствие винтов с накатанной головкой — для монтажа рамки придется браться за отвертку. Снизу блок питания защищен от попадания пыли качественным съемным легко моющимся фильтром.

Zalman ZM-M1

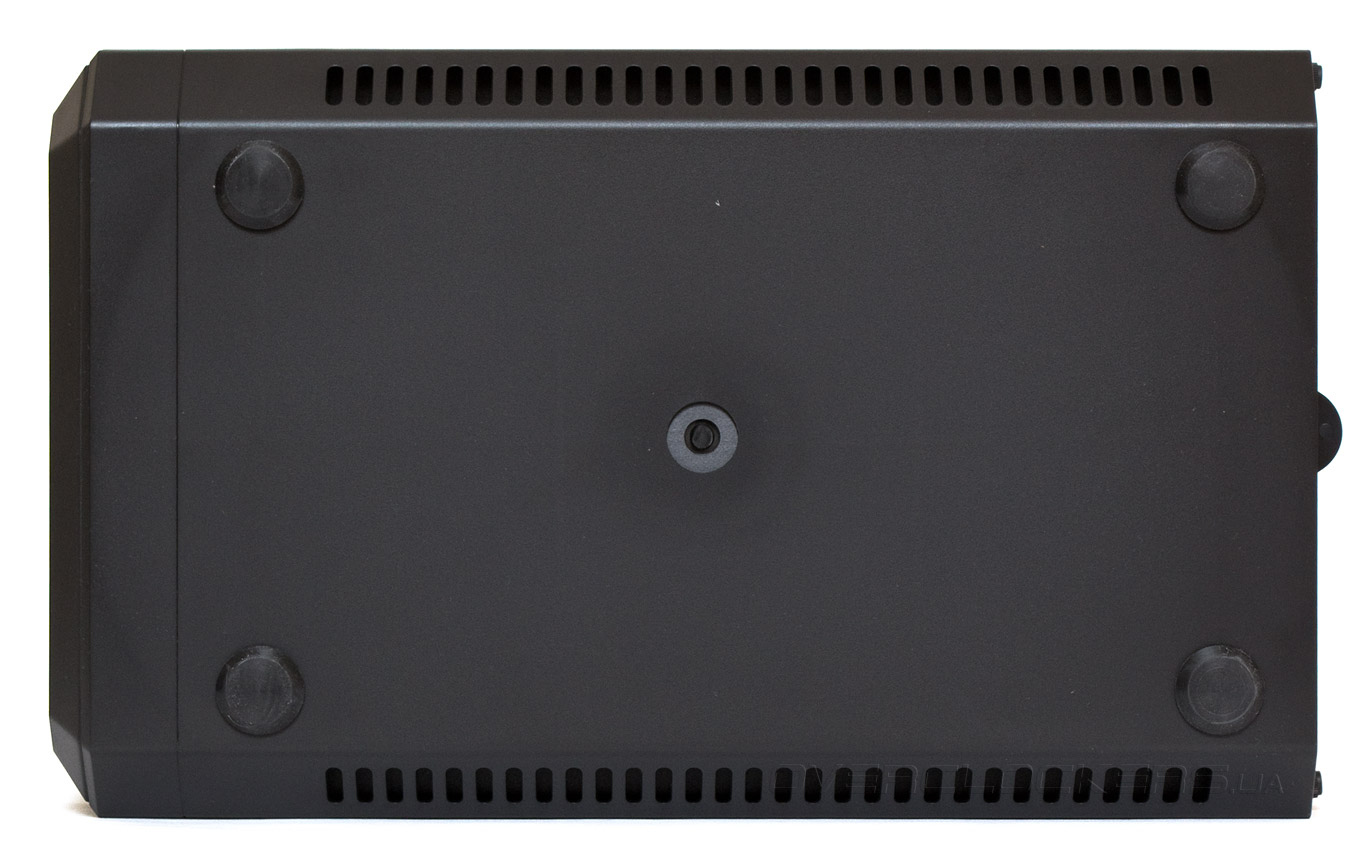

Дно корпуса представляет собой отдельную пластиковую панель, на которой закреплены хорошие резиновые ножки. Поскольку поверхность сплошная, в корпус, а точнее — к блоку питания, воздух поступает через вертикальные отверстия на боковых гранях. Решение элегантное, но с одним нюансом — через некоторое время в полости между металлическим каркасом и накладным пластмассовым основанием накопится много пыли. И чтобы ее извлечь, нижнюю панель придется снять. А ее винты находятся под ножками, которые нужно будет отклеивать. В общем, получается сложно, и довольно много пространства простаивает без видимой пользы.

Zalman ZM-M1

Рассмотрим внутреннее устройство Zalman M1.
