Корейский исполин. Обзор корпуса Zalman GS1200

В последнее время компания Zalman сосредоточила свои усилия на выпуске корпусов среднего ценового сегмента, которые пользуются заслуженной популярностью, например моделей Z9 и Z11. В сегменте же дорогих моделей у корейского производителя уже несколько лет наблюдается затишье, если не считать корпуса для HTPC-систем. В этом обзоре мы рассмотрим флагман линейки — Zalman GS1200, который можно считать развитием «солидной» серии GS1000 в направлении игровых корпусов.

Zalman GS1200

Посмотрим, как именно произошла эта эволюция.


Характеристики

Модель Zalman GS1200
Тип корпуса Middle-Tower
Размеры, мм 570 (В) x 260 (Ш) x 640 (Г)
Материал Пластик, сталь (шасси), алюминий (боковые панели)
Вес, кг 12,4
Цвет Черный
Форм-фактор E-ATX / ATX / Micro-ATX / Mini-ITX
Устройства 5,25" 4
Устройства 3,5" внешние 1 (адаптер в отсек 5,25”)
Устройства 3,5"/2,5" внутренние 6 / 1 (адаптер в отсек 5,25”)
Поддерживаемое количество карт расширения 7
Вентиляторы 2 х 92 мм фронтальный
1 х 120 мм тыловой
1 х 200 мм верхний
1 х 200 мм боковой (опционально 2 х 120 мм)
3 x 120 мм нижний (опционально)
Интерфейсные разъемы 3 x USB 2.0, 1 x USB 3.0, 1 х e-SATA, микрофонный вход и выход на наушники, док-станция для жестких дисков


Упаковка и комплект поставки

Корпус весьма тяжелый и поставляется в габаритной картонной таре. В изображениях, на гранях упаковки, описываются достоинства корпуса.

Zalman GS1200

Ручки для переноски на коробке присутствуют, но в одиночку перемещать ее сложно.

Zalman GS1200

От повреждений корпус защищен двумя демпферами из пенопласта и прочным пластиковым пакетом. Извлечь его проще всего вскрыв дно и поставив упаковку на пол, затем снять коробку через верх.

Комплект запчастей к корпусу находится внутри. Его можно достать, сняв рамку крепления блока питания.

Zalman GS1200

В белой коробке находятся две ножки, коврик для док-станции, удлинитель питания процессора, набор винтов, стяжки и инструкция.

Zalman GS1200


Внешний вид

Корпус выглядит замечательно. Каждая деталь экстерьера находится на своем месте, все грани закруглены и плавно перетекают друг в друга. Боковые панели выполнены из алюминия. В этом редком случае красивый металл удалось совместить с пластиком без эстетических потерь. Обилие логотипов «Zalman» постоянно напоминает, кому мы обязаны этой красотой. Удачно подобранные оттенки черного цвета дополняют общее позитивное впечатление. Дизайнеры сделали все на высшем уровне.

Zalman GS1200

Но посмотрим, как старались конструкторы и инженеры. Начнем с верхней панели.

Zalman GS1200

На ней расположены внешние интерфейсы USB 2.0, USB 3.0, e-SATA, аудио входы и выходы, кнопки Power и Reset, докстанция для жестких дисков (прикрытая шторкой и имеющая отдельный рабочий индикатор) и решетка, за которой виден 200-мм вентилятор. Место вывода разъемов намекает на напольное расположение корпуса — так они наиболее удобны в доступе. Очевидно также, что они подвержены быстрому накоплению пыли, поэтому шторка или крышка здесь не помешали бы.

Zalman GS1200

Правая панель глухая и не имеет ничего примечательного.

Zalman GS1200

А вот на левой панели есть кокпит со встроенным 200-мм вентилятором, предназначенным для обдува видеокарт.

Zalman GS1200

Он полностью вынесен за объем корпуса и не мешает установке высоких процессорных радиаторов.

Zalman GS1200

Следует отметить способ крепления боковых панелей к корпусу. Они выполнены из алюминия, толщина которого колеблется в пределах 0,8—1 мм. Панели закруглены спереди, что придает им дополнительную поперечную жесткость. Сзади к панели надежно прикреплены пластиковые ручки.

Zalman GS1200 Zalman GS1200

Два подпружиненных винта, которыми фиксируется панель, являются ее неотъемлемой частью, которую невозможно потерять. После вывинчивания они просто отщелкиваются назад. Снятие и установка боковых крышек очень удобны, учитывая их общий незначительный вес. Огромный плюс инженерам Zalman.

Zalman GS1200

Зона контакта боковых панелей и корпуса проклеена мягким демпфирующим материалом, который помогает избежать лишних вибраций и царапин.

Задняя панель демонстрирует нам семь слотов карт расширения с вентилируемыми заглушками, крупноячеистую решетку, закрывающую тихоходный 120-мм вентилятор, два прорезиненных отверстия для вывода шлангов СВО, и, пожалуй, самое интересное — рамку крепления блока питания.

Zalman GS1200

Данная рамка крепится четырьмя винтами с накатанной головкой, и ее придется снять, извлекая коробку с аксессуарами из корпуса. Хромированная ручка складывается и призвана облегчить процесс установки и снятия блока питания.

Zalman GS1200

Но об этом чуть позже. А сейчас заглянем под днище.

Zalman GS1200

Дно корпуса перфорированное, на металл дополнительно надет массивный пластиковый поддон. В нем есть три площадки для 120-мм вентиляторов, причем передняя закрыта корзиной для жестких дисков. Заднее посадочное место находится строго под блоком питания, поэтому использовать получится лишь то, что посередине. Зачем производитель предусмотрел эти площадки – сказать сложно, ведь отверстия разнесены слишком далеко для внутренней установки радиатора СВО.

За счет ножек под днищем образовывается клиренс в 25 мм, достаточный для свободного движений воздуха внутрь. Встроенной пылевой защиты нет.

Передняя и задняя ножки выполнены в виде цельных пластин, к которым по углам прикручены шурупами толстые резиновые демпферы. Резина на ощупь напоминает автомобильную, благодаря консистенции хорошо гасит вибрации и исключает возможность скольжения или повреждения поверхности.

Zalman GS1200

Для установки ножек их следует прищелкнуть к корпусу (правильное направление указывает стрелка посередине) и притянуть двумя комплектными болтами. Не очень удобно, зато надежно.

Zalman GS1200

Задние ножки открыты с обеих сторон и не мешают поступлению воздуха к блоку питания.

Zalman GS1200

Рассмотрим фронтальную панель.

Zalman GS1200

В самом верху, на наклоненной грани, находится подсвеченная надпись «Zalman» (для ее подключения предназначен отдельный четырехконтактный разъем «молекс»).

Zalman GS1200

Слева от нее находится индикатор питания, справа — индикатор активности дисковых накопителей. Белый цвет подсветки ненавязчив и выглядит хорошо как в темноте, так и при свете. Ниже расположены четыре заглушки 5,25” — они подбиты изнутри поролоном в качестве пылевого фильтра и крепятся к стойкам отсеков винтами. Нижняя половина передней панели занята двумя корзинами для дисков — по три в каждой, в индивидуальных выдвижных контейнерах.

Zalman GS1200

Массивные дверцы откидываются вперед после легкого нажатия, открывая быстрый доступ к накопителям. Имеются встроенные 92-мм вентиляторы с пылевыми фильтрами. Нижний отсек оборудован платой для горячего подключения жестких дисков. Перейдем к изучению интерьера.

Внутреннее строение и особенности сборки

Zalman GS1200 внутри достаточно просторен. Он способен принять на борт процессорный кулер высотой до 170 мм, видеокарту длиной до 350 мм и самый длинный блок питания. Сюда поместится даже E-ATX плата, но отверстия для укладки проводов справа будут недоступны. Визуально корпус разделен на три зоны: системный отсек, отсек накопителей и отделение для БП. Фактически зональность отсутствует — планка, отделяющая системный отсек от блока питания, имеет два больших отверстия и предназначена исключительно для повышения общей жесткости конструкции. Восьмой слот расширения вместо нее сделал бы корпус более подходящим под современные игровые конфигурации.

Zalman GS1200

Поддон материнской платы выполнен из тонкой стали и ощутимо прогибается при нажатии. В нем есть необходимый набор отверстий для скрытой укладки кабелей.

Zalman GS1200

Края отверстий снабжены пластиковой окантовкой во избежание порезов и перетирания проводов. Вырез под усилительную пластину процессорного кулера не подходит для современных материнских плат.

Zalman GS1200

Дистанция между поддоном и боковой крышкой — чуть больше 20 мм. Есть десяток проушин для закрепления кабельных стяжек. Комплектный удлинитель кабеля питания процессора свободно проходит в нужное отверстие при установленной материнской плате. Семь заглушек плат расширения закреплены винтами с накатанной головкой, позволяющей обойтись без отвертки.

Zalman GS1200

Вентилятор типоразмера 120 мм на задней панели подключается с помощью разъема «молекс», что не очень удобно.

Zalman GS1200

Верхний 200-мм пропеллер подключается к одной планке с док-станцией, которая также запитана от четырехъконтактного разъема.

Zalman GS1200

Учитывая, что и передняя подсветка также на «молексе», в верхнюю часть корпуса нужно протянуть три таких разъема и в три разные точки. Это перебор.

Набор контактов для подключения передней панели стандартный, длина проводов достаточна для скрытой укладки за поддоном. Единственный порт USB 3.0 подключается с помощью внешнего штекера к задним портам материнской платы, наружу его можно вывести через отверстия СВО.

Zalman GS1200

Рассмотрим процесс установки дисковых накопителей. Для устройств 5,25” она продумана очень просто, надежно и толково. Заглушки удерживаются четырьмя винтами.

Zalman GS1200

После их снятия, устройство задвигается внутрь до совпадения монтажных отверстий.

Zalman GS1200

К стойке прикреплены подпружиненные винты, аналогичные тем, что установлены на боковых дверках. Прижимаем их и закручиваем до фиксации. Отвертка не требуется. Второй огромный плюс инженерам Zalman.

Место для одного 2,5” накопителя предусмотрено в съемном лотке-переходнике, вставляемом в 5,25” отсек, в который допускается так же установка 3,5” устройства или даже HDD (четыре прорезиненных отверстия снизу). Съемная заглушка привинчена к лотку. Снизу есть перфорация для улучшения вентиляции.

Zalman GS1200

Как уже упоминалось выше, корпус оснащен двумя удобными корзинами для быстрой замены жестких дисков. При желании дисковые отсеки можно демонтировать, однако заменить их другими 5,25” устройствами вряд ли получится из-за отсутствия подходящих посадочных отверстий.

Чтобы установить жесткий диск, следует нажать на крышку корзины. Открыв ее, извлечь каретку (отпустив стопор слева).

Zalman GS1200

На обратной стороне лотка есть две клавиши, которые при одновременном нажатии раздвигают бортики.

Zalman GS1200

Вставив туда HDD, защелкиваем борта и задвигаем обратно в корзину до щелчка.

Zalman GS1200

Штырьки, которыми удерживается жесткий диск в лотке, прорезинены и обеспечивают приемлемый уровень виброизоляции. При желании прикрепить диски намертво — воспользуйтесь двумя длинными винтами (завинчиваются по одному с каждой стороны салазок).

Zalman GS1200

На этом установка в корзину с хотсвопом заканчивается. Там, где его нет, потребуется подключение сигнального кабеля SATA и питания. Лотки рассчитаны исключительно на установку накопителей стандарта 3,5”.

На плате горячей замены распаяны: три разъема SATA, два MOLEX (верхний для питания дисков и нижний для вентиляторов), два трехконтактных для вентиляторов с двухпозиционным переключателем скорости вращения.

Zalman GS1200

Для установки блока питания предусмотрена крепежная рамка с маленькой складной рукояткой. По замыслу производителей, именно к этой рамке привинчивается блок питания, после чего он вставляется в направляющие корпуса, имеющие два колесика, и задвигается внутрь. Четыре винта с накатанной головкой закручиваются и завершают процесс монтажа блока питания.

Zalman GS1200

БП покоится на трехсантиметровом постаменте, его можно ориентировать вентилятором как вверх, так и вниз. Под этот постамент помещается стандартный 120-мм вентилятор, для которого предусмотрено посадочное место.

Zalman GS1200

Это наводит на ряд интересных мыслей — например, можно поставить дополнительный вентилятор для обдува блока питания, можно использовать блок питания без вентилятора, есть место для установки пылевого фильтра, который, к сожалению, здесь не предусмотрен. Какие либо демпферы отсутствуют.

В конечном итоге, система принимает следующий вид:

Zalman GS1200

Система охлаждения

Zalman GS1200 поставляется с полным набором вентиляторов. Все кроме заднего имеют светодиодную подсветку синего цвета. Подсветка выглядит приятно, но не имеет опции отключения.

Zalman GS1200

Два передних вентилятора размером 92 мм, установленные на вдув и снабженные пылевыми фильтрами, развивают скорость вращения до 2400 об/мин в «громком» режиме и 1500 об/мин в «тихом». Они имеют трехконтактный разъем и подключаются к плате горячей замены жестких дисков, на которой, собственно, расположен двухпозиционный переключатель скорости вращения. Скорее всего, эксплуатироваться они будут преимущественно в «тихом» режиме, поскольку в «громком» уровень шума слишком высок.

Боковой и верхний вентиляторы типоразмера 200 мм также имеют трехконтактное подключение. Их максимальная скорость вращения — 700 об/мин и в этом режиме уровень шума находится гораздо ниже среднего. Боковой 200-мм пропеллер расположен по умолчанию на вдув, пылевой фильтр на нем отсутствует, провод подключения недостаточно длинный. Вместо него есть возможность установить две 120-мм «вертушки». Верхний 200-мм вентилятор ориентирован на выдув, и его можно подключить к плате док-станции. Посадочные отверстия под другие варианты типоразмеров здесь отсутствуют.

Задний вентилятор без подсветки имеет размер 120 мм, установлен на выдув. Его скорость вращения составляет 1000 об/мин. Подключение реализовано через разъем Molex что неудобно, учитывая его расположение. Шум при работе умеренный.

Характеризуя систему охлаждения корпуса в целом, следует отметить, что она подходит для использования «из коробки». Поскольку присутствует полный набор вентиляторов, и все они работают достаточно тихо, реобас изначально будет не нужен. Теперь проверим эффективность этой системы охлаждения в действии.


Тестовая конфигурация

Для теста системы охлаждения была использована следующая конфигурация:
  • процессор: AMD Phenom II X6 1055T (2,8@3,3 ГГц)
  • кулер: Noctua NH-D14
  • материнская плата: ASUS Sabertooth 990FX (AMD 990FX);
  • видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
  • память: Hynix HMT325U6BFR8C-H9 (4х2 ГБ, DDR3-1333@1600 МГц, 9-9-9-25-1T)
  • жесткий диск 1: Western Digital WD1001FALS (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • жесткий диск 2: Western Digital WD6400AAKS (640 ГБ, SATA 3Gb/s, 7200 об/мин);
  • жесткий диск 3: Western Digital WD5000AADS (500 ГБ, SATA 6Gb/s, 5400 об/мин);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s)
  • блок питания: SeaSonic X-660 (660 Вт).
Zalman GS1200

Нагрузка создавалась с помощью одновременной работы стресс тестов LinX и MSI Combustor. Температура окружающей среды искусственно поддерживалась на отметке 25 градусов Цельсия. Все бортовые вентиляторы работали на номинальных скоростях, кроме передних 92-мм (их скорость была уменьшена до 1500 об/мин). Скорость вентиляторов процессорного кулера зафиксирована на 700 об/мин. Обороты вентиляторов видеокарты зафиксированы на отметке 1100 об/мин. Общее энергопотребление системы составило 336 ватт. Общий уровень шума при этих настройках можно охарактеризовать как «тихий».

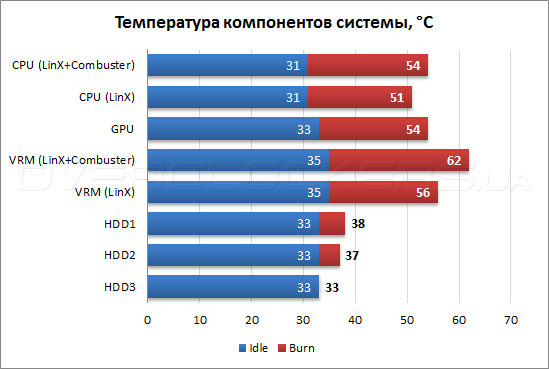

Результаты тестирования

Тестирование Zalman GS1200

Как видно по результатам, система охлаждения в Zalman GS1200 неплохая. Все температуры находятся в пределах нормы, шум практически отсутствует. Видеокарта не оказывает значительного влияния на температуру процессора, хотя и подогревает радиаторы цепей питания материнской платы. Единственный вопрос вызывает температура жестких дисков — она не критична, но охлаждение было бы лучше, если б не мешала плата горячего подключения, а вентилятор был больше 92 мм.


Выводы

Zalman GS1200 — это красивый, функциональный и просторный корпус, способный принять на борт большинство современных комплектующих. Он представляет собой удачное обновление линейки GS, несмотря на использование ряда консервативных решений. Дизайн экстерьера как «дорогой рояль» — одновременно сдержанный и привлекательный. Хороший уровень охлаждения был явным приоритетом в проектировании этого корпуса. Тем не менее, разработчики уделили достаточно внимания снижению общего уровня шума. В процессе сборки и тестирования критических недостатков не обнаружено, лишь несколько неудобных моментов способны снизить общую оценку. Единственным серьезным минусом на сегодня является слишком высокая стоимость Zalman GS1200 в отечественной рознице.

Плюсы:
  • красивый и продуманный дизайн;
  • крепкое и солидное шасси, имеющее внушительный вес;
  • вмещает процессорные кулера высотой до 170 мм;
  • поддерживает установку видеокарт длиной до 350 мм;
  • высокая эффективность охлаждения процессора и видеокарты;
  • полный комплект достаточно тихих вентиляторов с подсветкой «из коробки»;
  • замечательная система монтажа устройств 5,25” и жестких дисков;
  • алюминиевые боковые панели имеют малый вес и очень удобную систему крепления;
  • три внутренних и одно внешнее посадочное место для жестких дисков с горячей заменой;
  • хорошая виброизоляция большинства компонентов;
  • устойчивые прорезиненные ножки;
  • наличие удлинителя питания процессора.

Минусы:
  • отсутствие пылевых фильтров на днище и боковом вентиляторе;
  • посредственное охлаждение жестких дисков;
  • внешнее подключение USB 3.0;
  • не предусмотрена возможность замены верхнего 200-мм вытяжного вентилятора на модель другого типоразмера;
  • задний вытяжной вентилятор имеет подключение типа «молекс»;
  • небольшое пространство за поддоном;
  • материнская плата типа E-ATX перекрывает отверстия для укладки кабелей в поддоне;
  • вырез под усилительную пластину процессорного кулера не совпадает с расположением сокетов на современных материнских платах.
Zalman GS1200 Выбор редакции: оригинальный дизайн
