Корейский исполин. Обзор корпуса Zalman GS1200

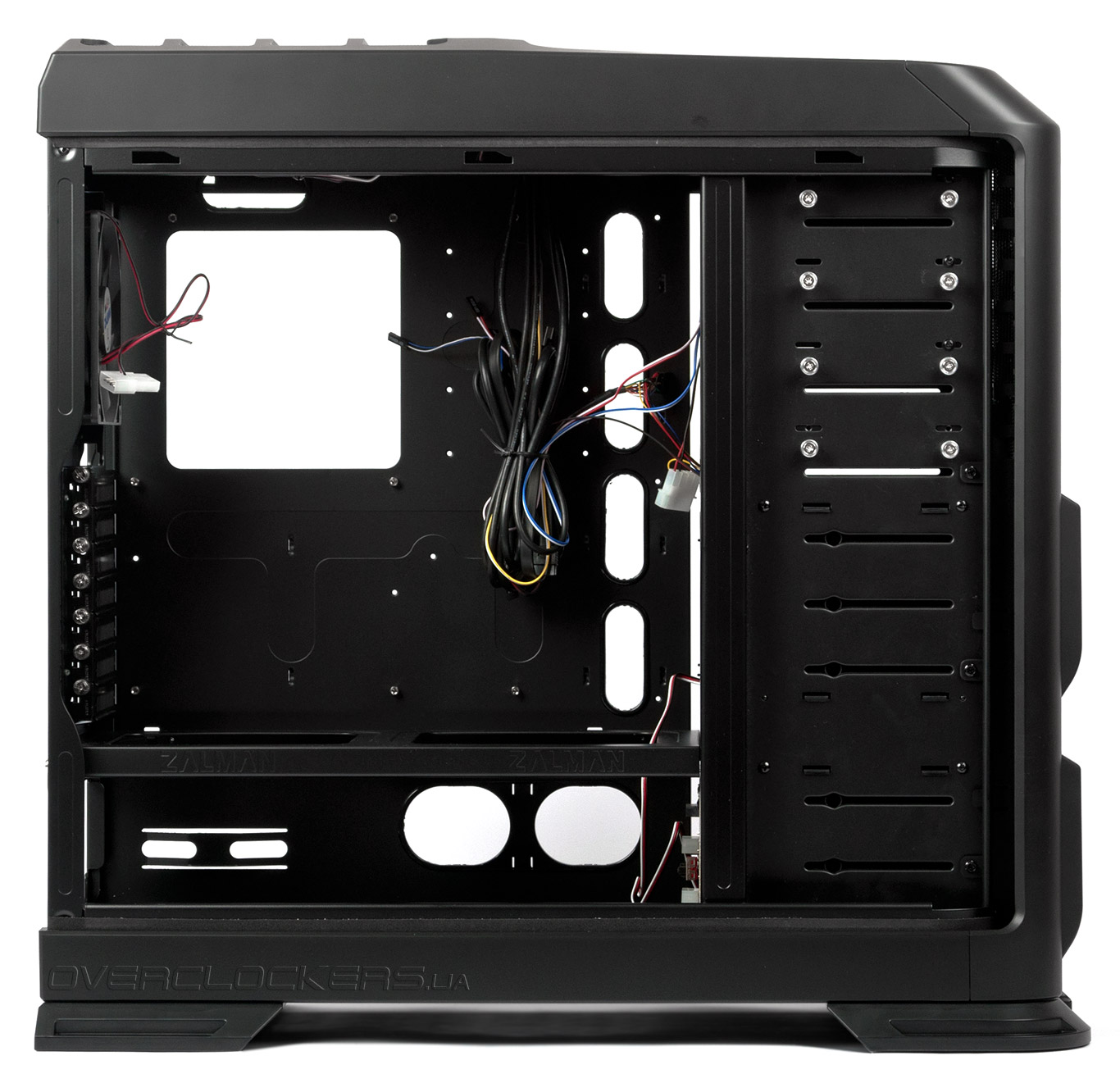

Zalman GS1200 внутри достаточно просторен. Он способен принять на борт процессорный кулер высотой до 170 мм, видеокарту длиной до 350 мм и самый длинный блок питания. Сюда поместится даже E-ATX плата, но отверстия для укладки проводов справа будут недоступны. Визуально корпус разделен на три зоны: системный отсек, отсек накопителей и отделение для БП. Фактически зональность отсутствует — планка, отделяющая системный отсек от блока питания, имеет два больших отверстия и предназначена исключительно для повышения общей жесткости конструкции. Восьмой слот расширения вместо нее сделал бы корпус более подходящим под современные игровые конфигурации.

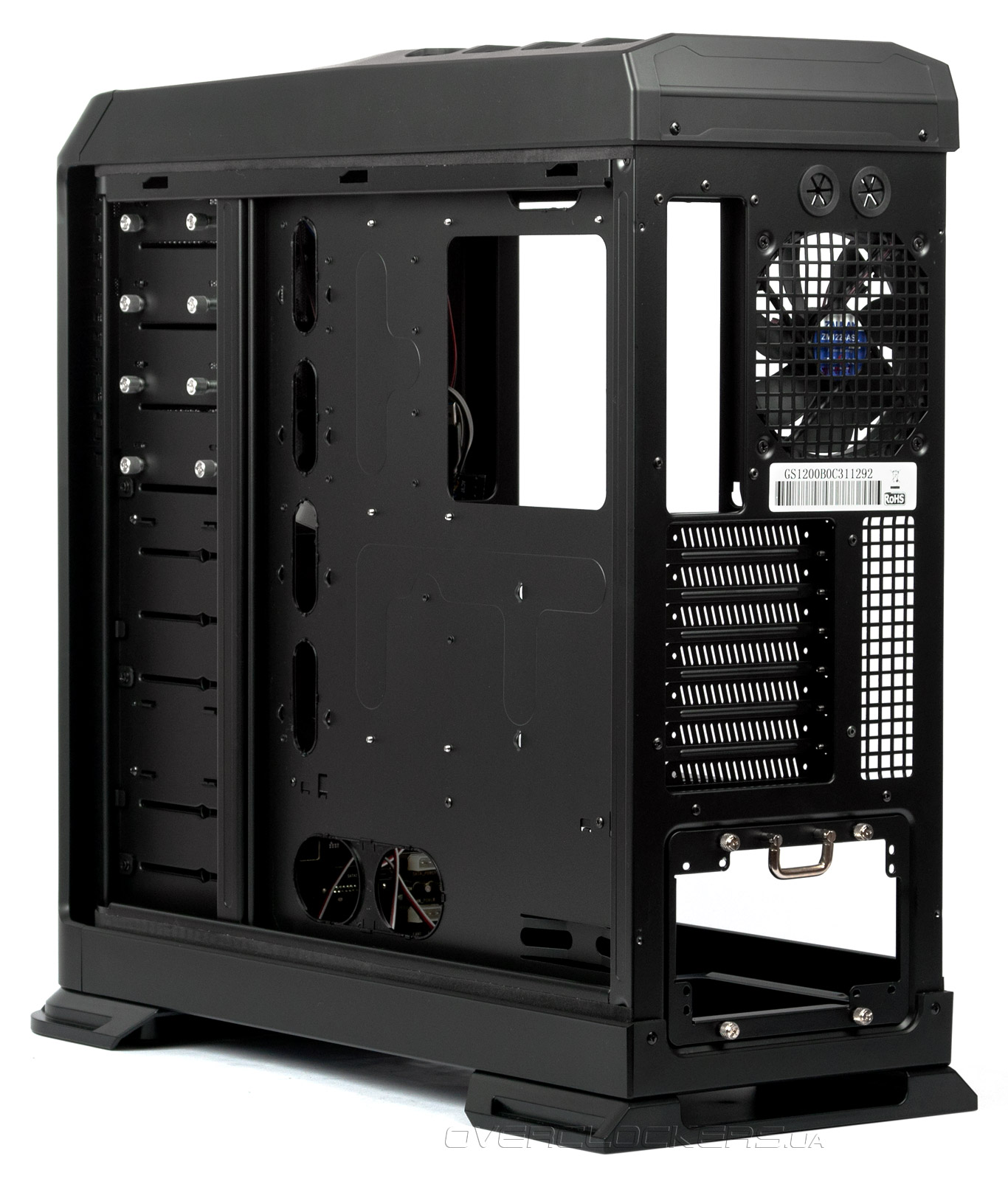

Поддон материнской платы выполнен из тонкой стали и ощутимо прогибается при нажатии. В нем есть необходимый набор отверстий для скрытой укладки кабелей.

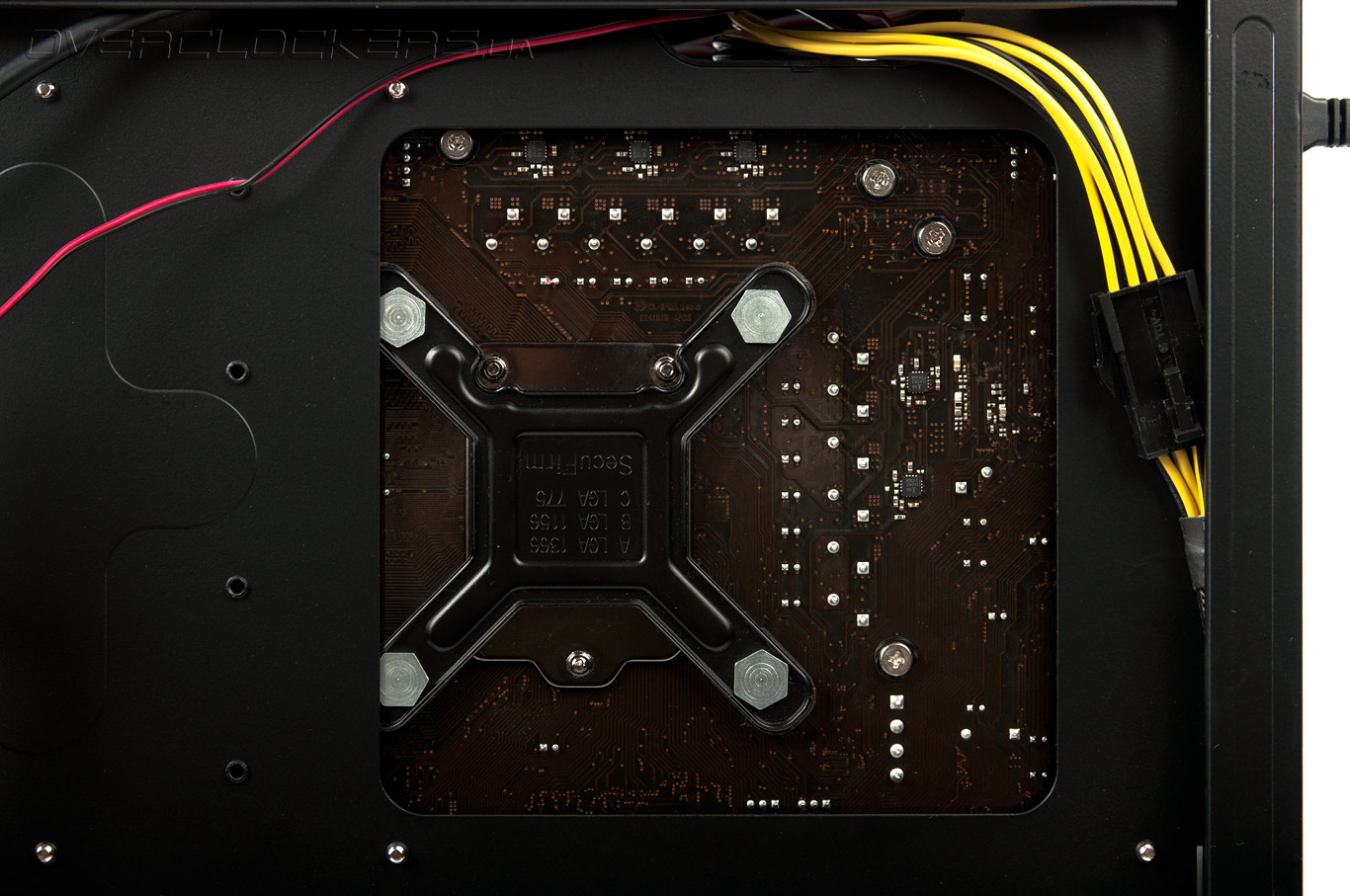

Края отверстий снабжены пластиковой окантовкой во избежание порезов и перетирания проводов. Вырез под усилительную пластину процессорного кулера не подходит для современных материнских плат.

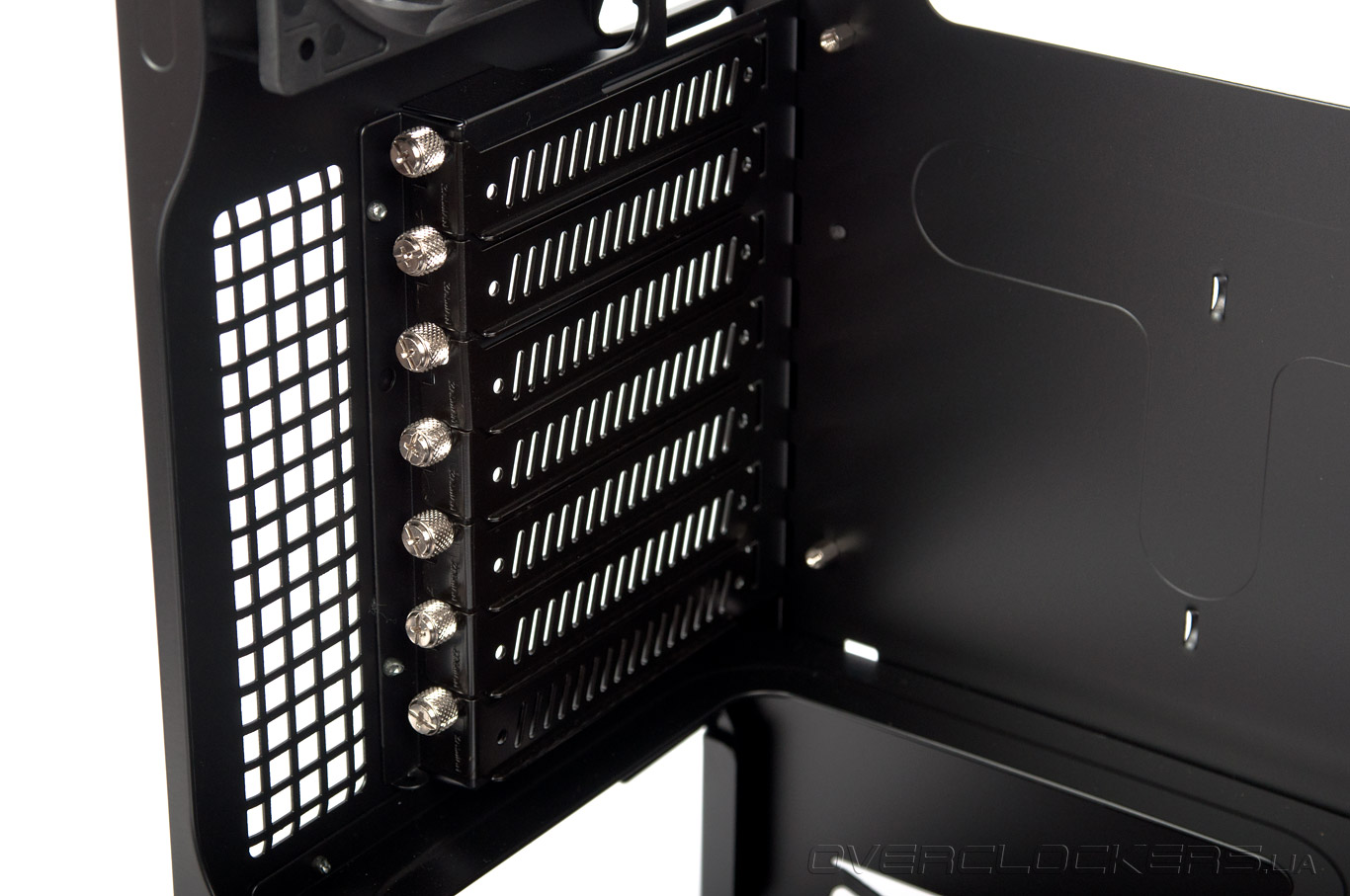

Дистанция между поддоном и боковой крышкой — чуть больше 20 мм. Есть десяток проушин для закрепления кабельных стяжек. Комплектный удлинитель кабеля питания процессора свободно проходит в нужное отверстие при установленной материнской плате. Семь заглушек плат расширения закреплены винтами с накатанной головкой, позволяющей обойтись без отвертки.

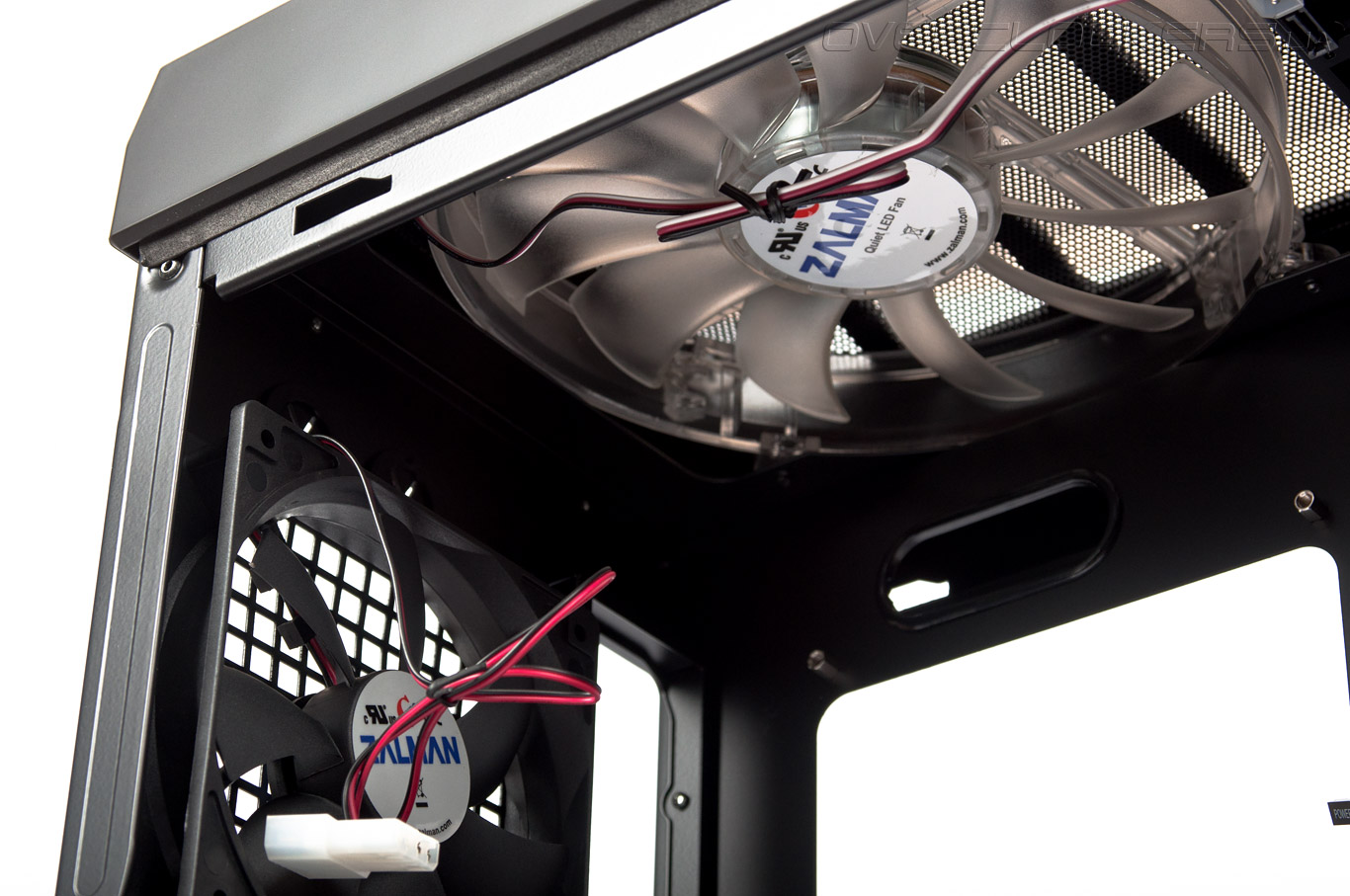

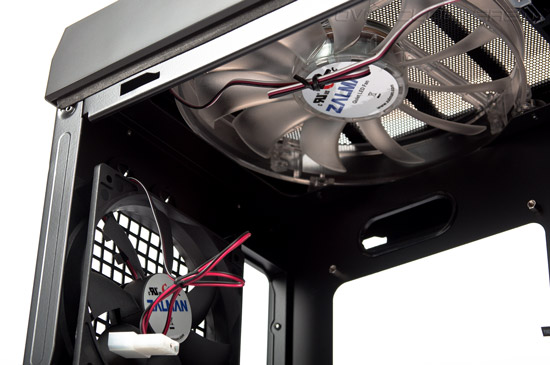

Вентилятор типоразмера 120 мм на задней панели подключается с помощью разъема «молекс», что не очень удобно.

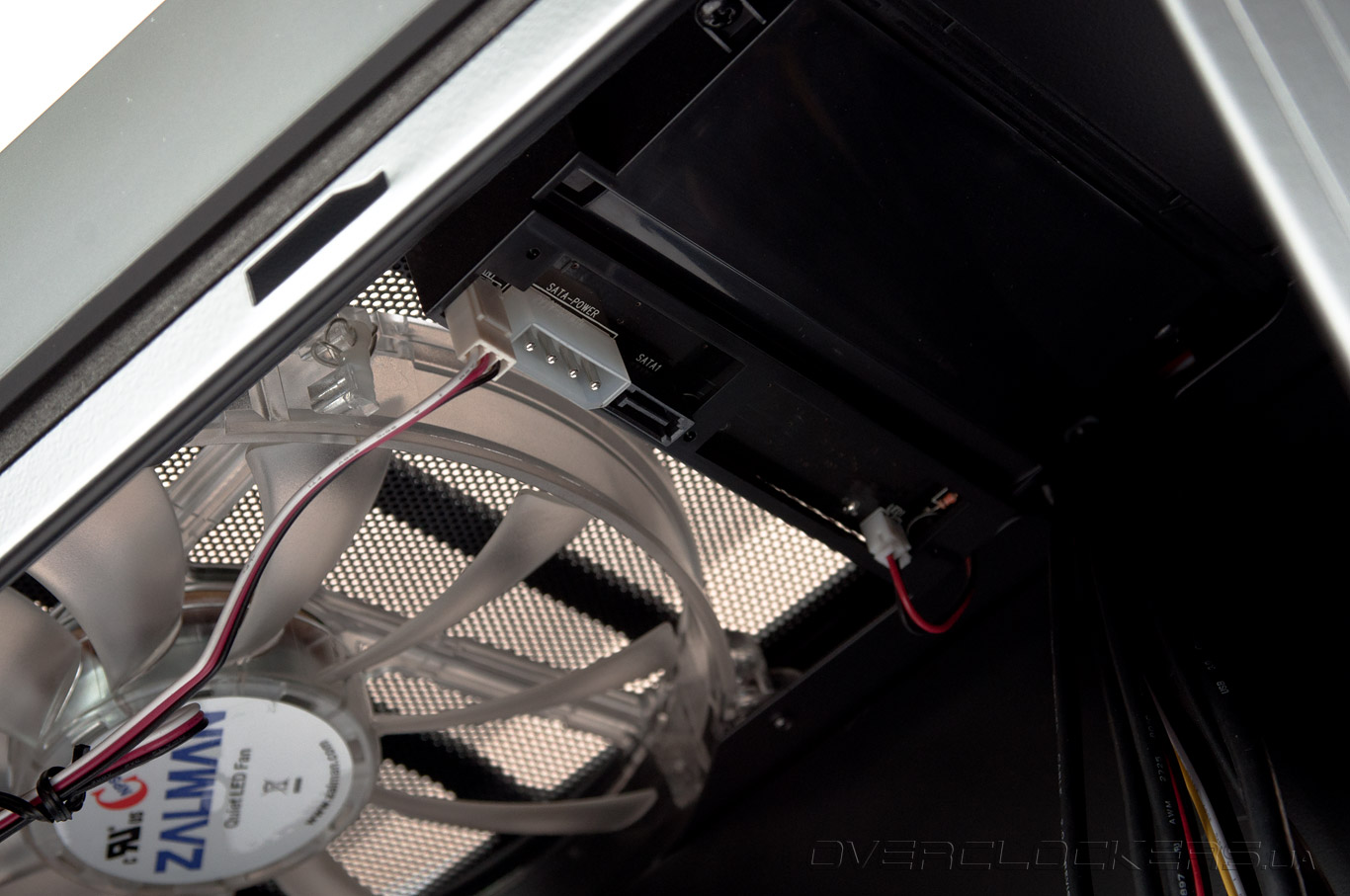

Верхний 200-мм пропеллер подключается к одной планке с док-станцией, которая также запитана от четырехъконтактного разъема.
Учитывая, что и передняя подсветка также на «молексе», в верхнюю часть корпуса нужно протянуть три таких разъема и в три разные точки. Это перебор.

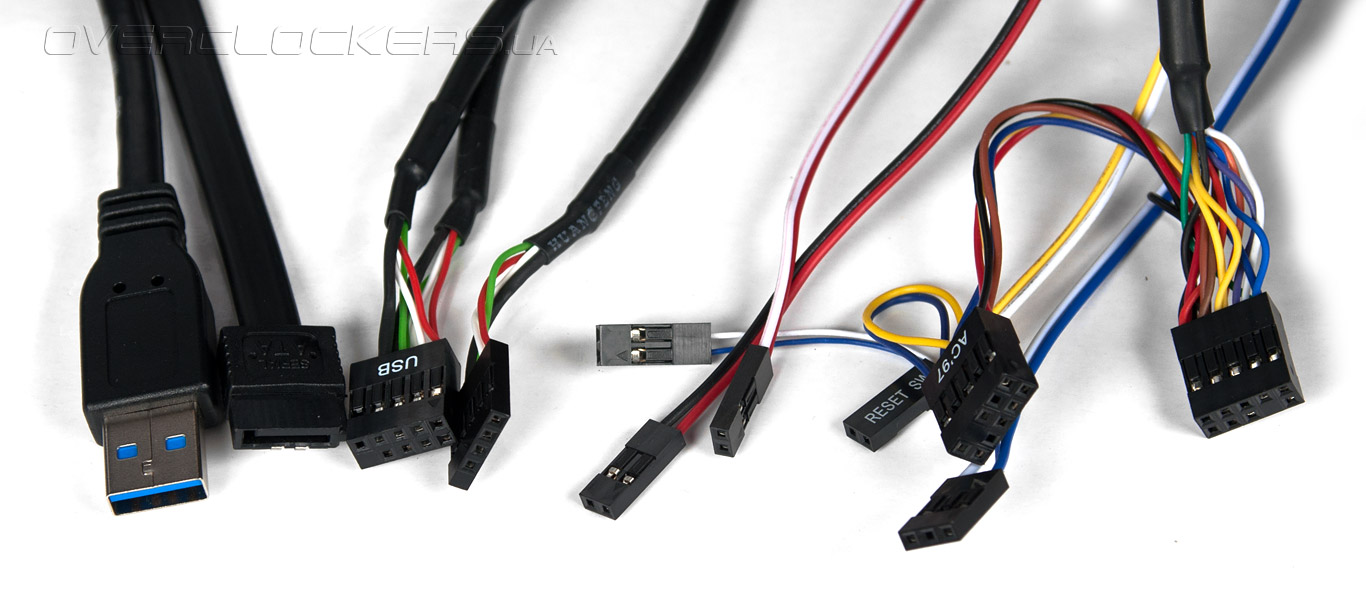

Набор контактов для подключения передней панели стандартный, длина проводов достаточна для скрытой укладки за поддоном. Единственный порт USB 3.0 подключается с помощью внешнего штекера к задним портам материнской платы, наружу его можно вывести через отверстия СВО.
Рассмотрим процесс установки дисковых накопителей. Для устройств 5,25” она продумана очень просто, надежно и толково. Заглушки удерживаются четырьмя винтами.

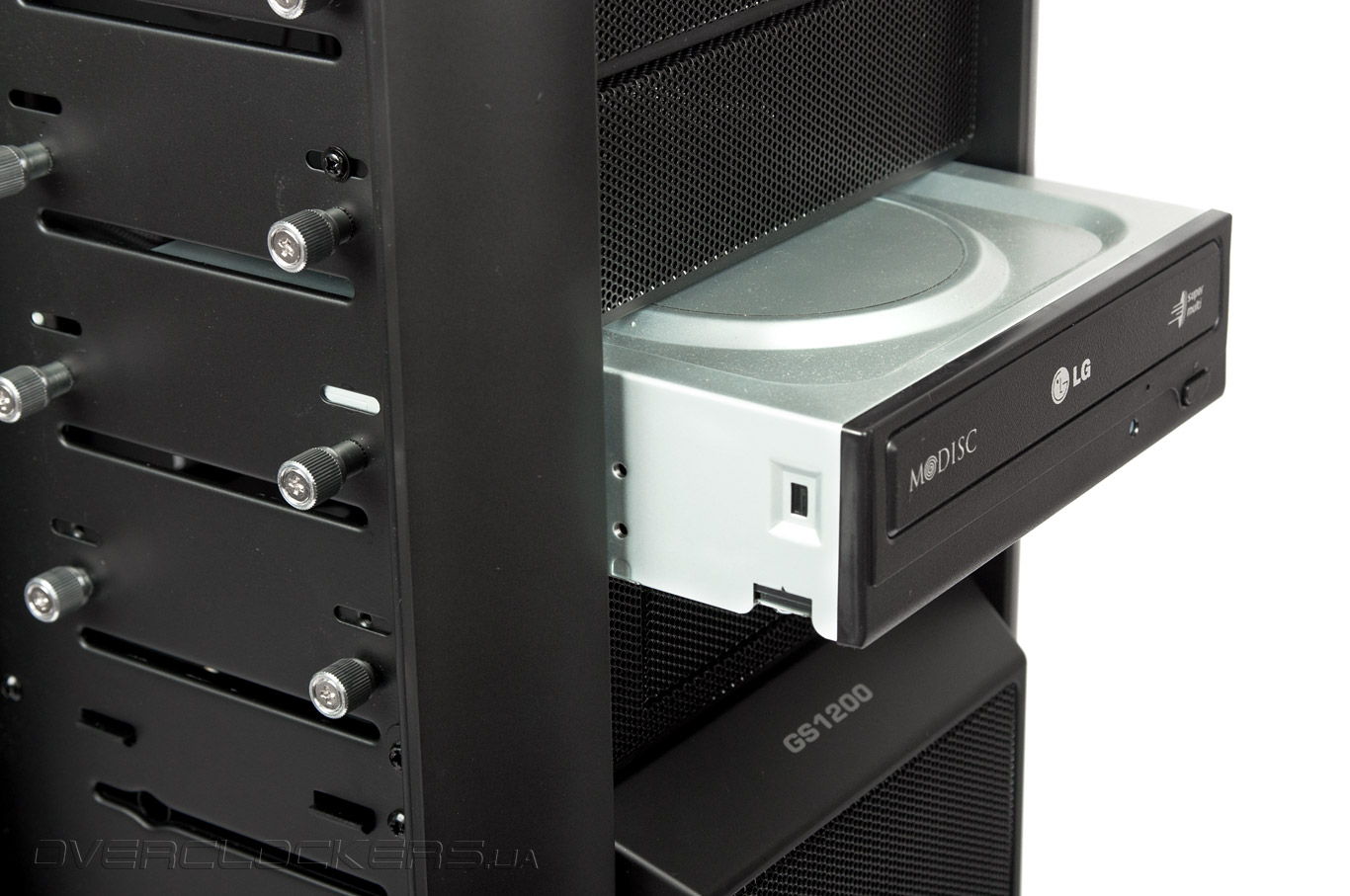

После их снятия, устройство задвигается внутрь до совпадения монтажных отверстий.

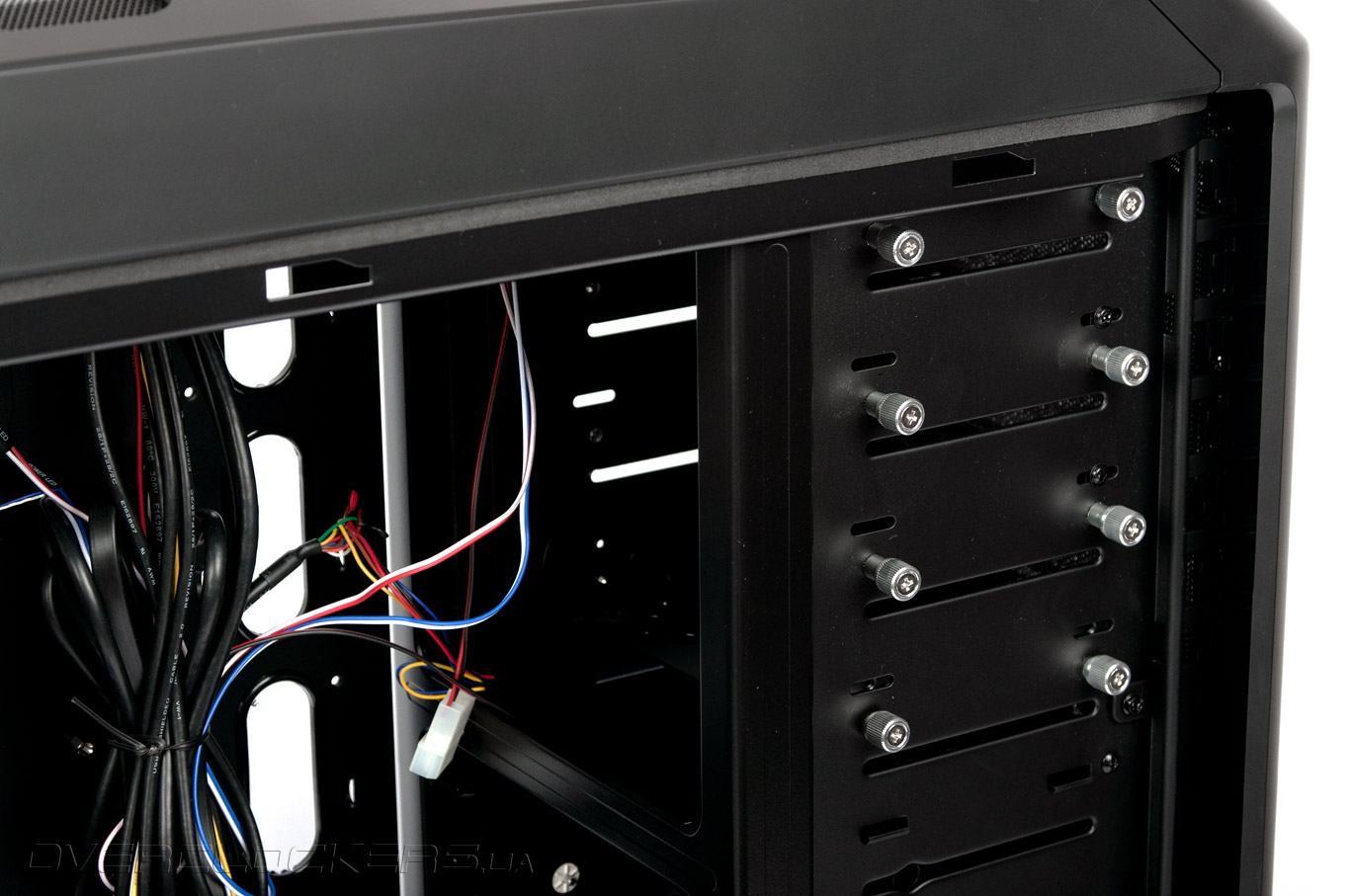

К стойке прикреплены подпружиненные винты, аналогичные тем, что установлены на боковых дверках. Прижимаем их и закручиваем до фиксации. Отвертка не требуется. Второй огромный плюс инженерам Zalman.

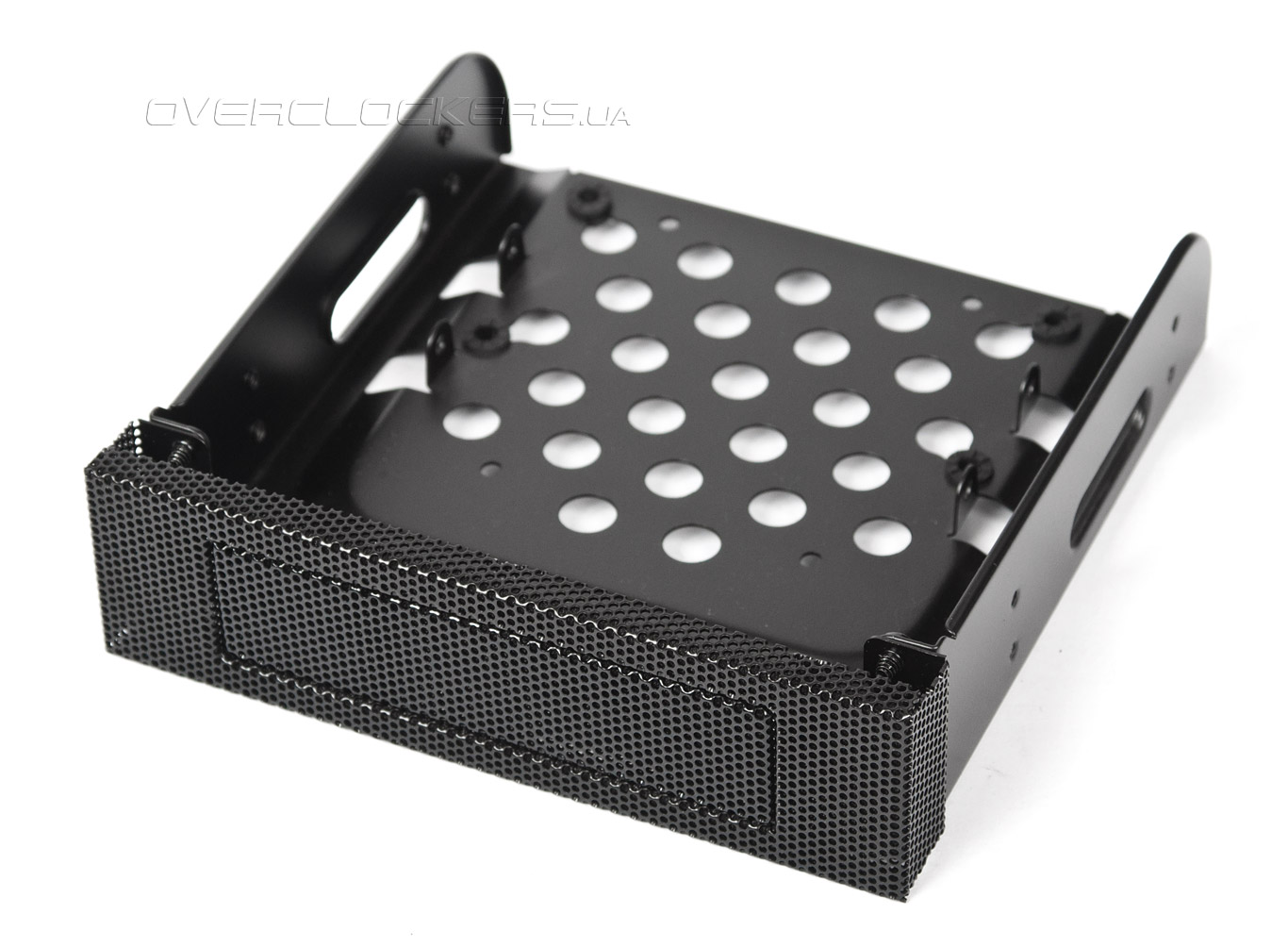

Место для одного 2,5” накопителя предусмотрено в съемном лотке-переходнике, вставляемом в 5,25” отсек, в который допускается так же установка 3,5” устройства или даже HDD (четыре прорезиненных отверстия снизу). Съемная заглушка привинчена к лотку. Снизу есть перфорация для улучшения вентиляции.

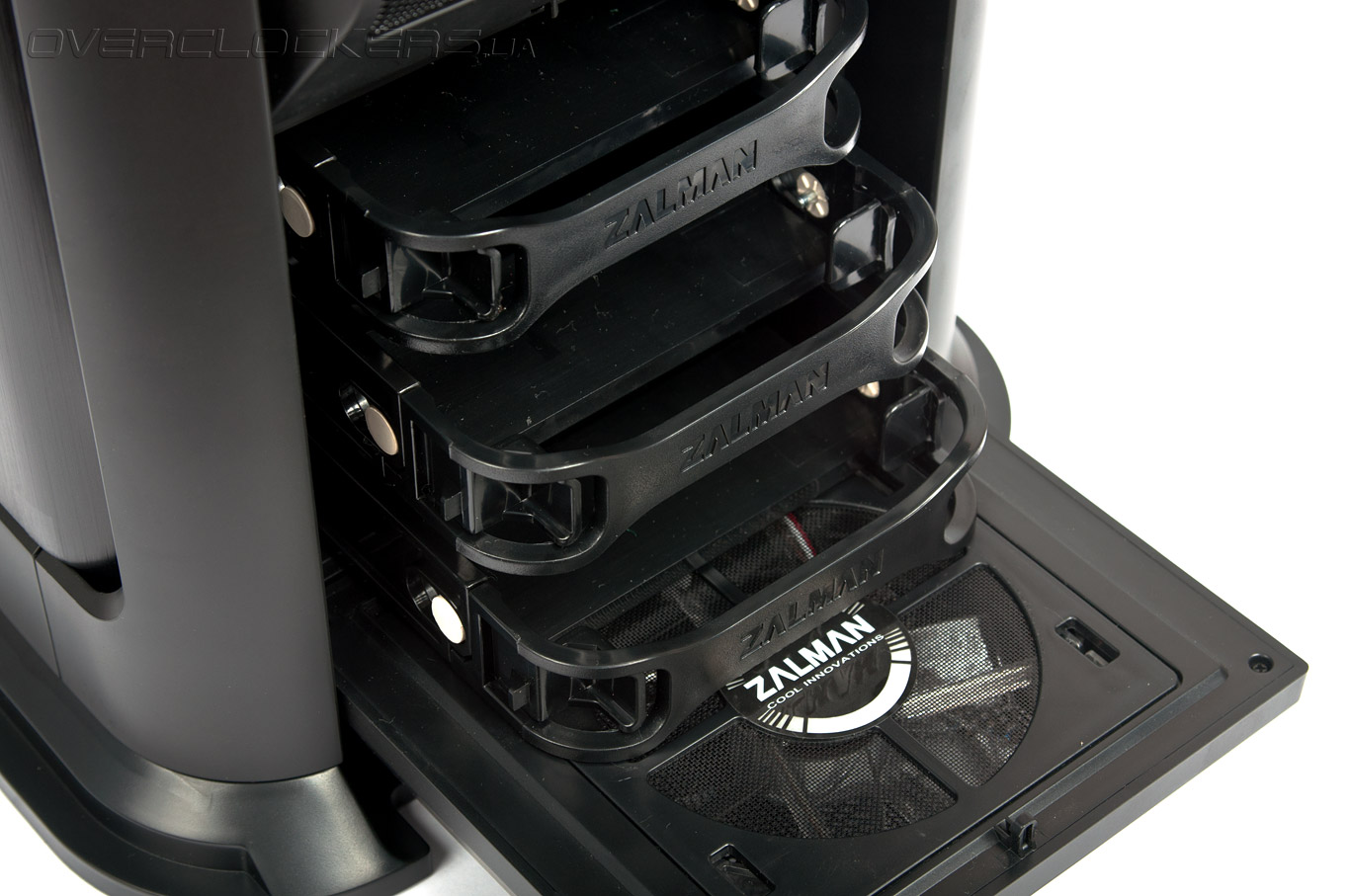

Как уже упоминалось выше, корпус оснащен двумя удобными корзинами для быстрой замены жестких дисков. При желании дисковые отсеки можно демонтировать, однако заменить их другими 5,25” устройствами вряд ли получится из-за отсутствия подходящих посадочных отверстий.

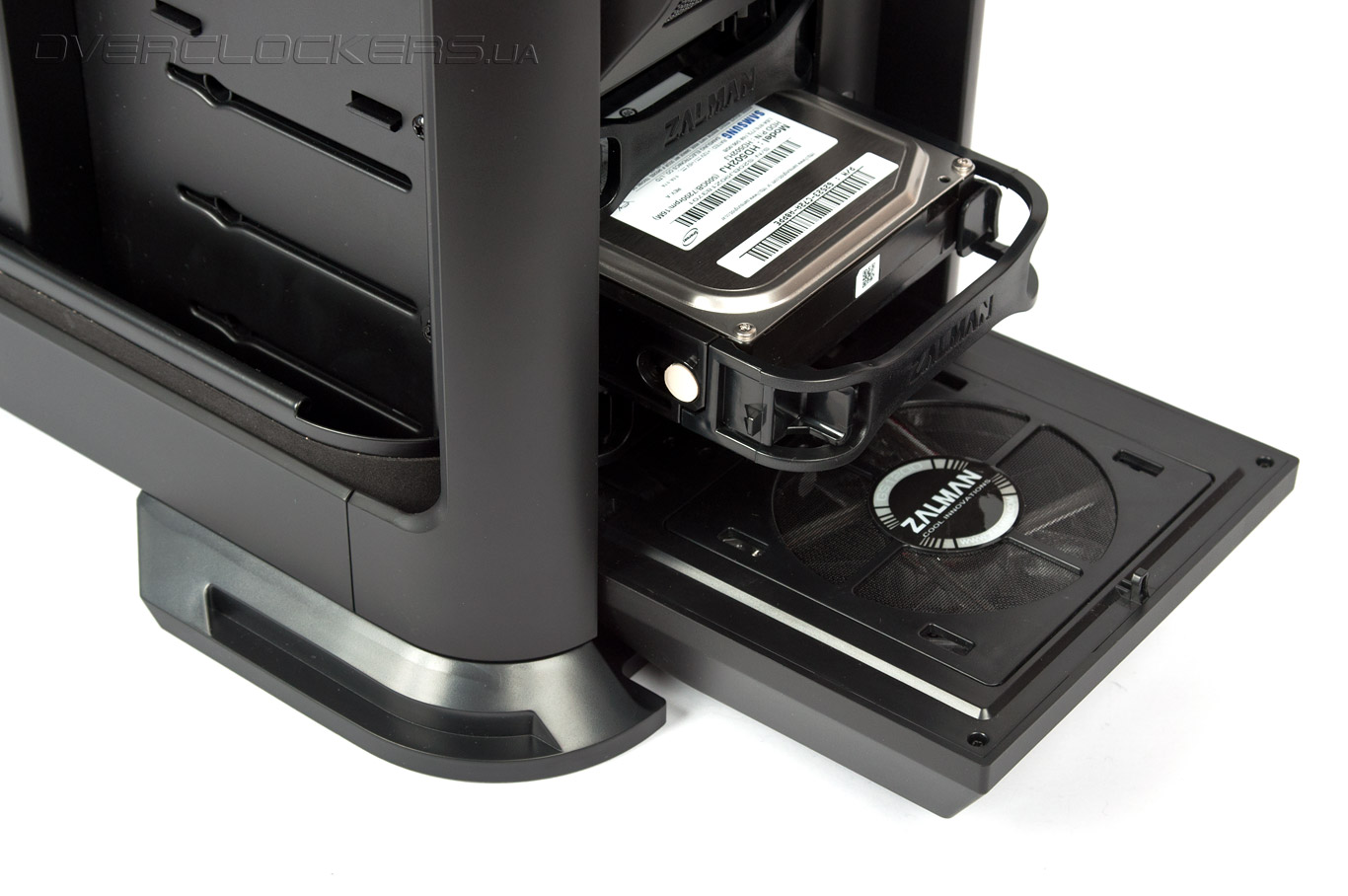

Чтобы установить жесткий диск, следует нажать на крышку корзины. Открыв ее, извлечь каретку (отпустив стопор слева).

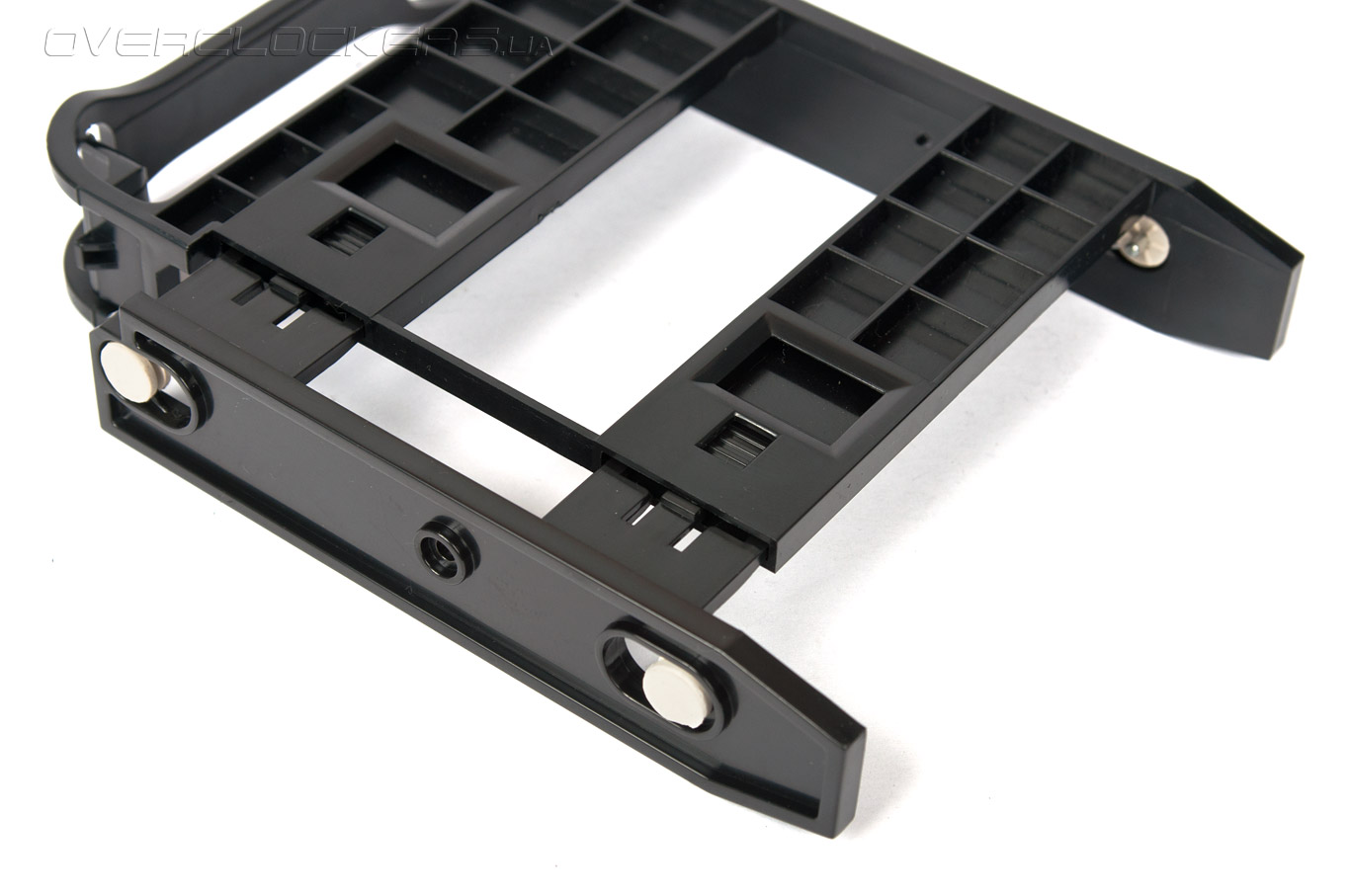

На обратной стороне лотка есть две клавиши, которые при одновременном нажатии раздвигают бортики.

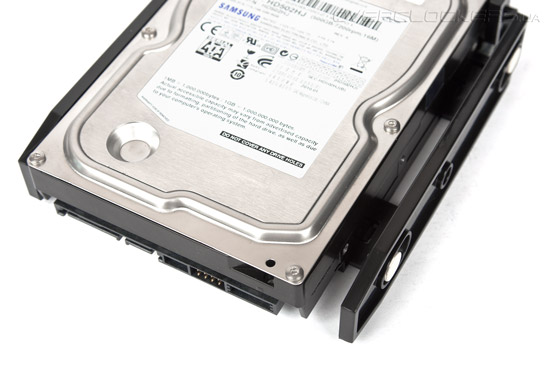

Вставив туда HDD, защелкиваем борта и задвигаем обратно в корзину до щелчка.
Штырьки, которыми удерживается жесткий диск в лотке, прорезинены и обеспечивают приемлемый уровень виброизоляции. При желании прикрепить диски намертво — воспользуйтесь двумя длинными винтами (завинчиваются по одному с каждой стороны салазок).
На этом установка в корзину с хотсвопом заканчивается. Там, где его нет, потребуется подключение сигнального кабеля SATA и питания. Лотки рассчитаны исключительно на установку накопителей стандарта 3,5”.

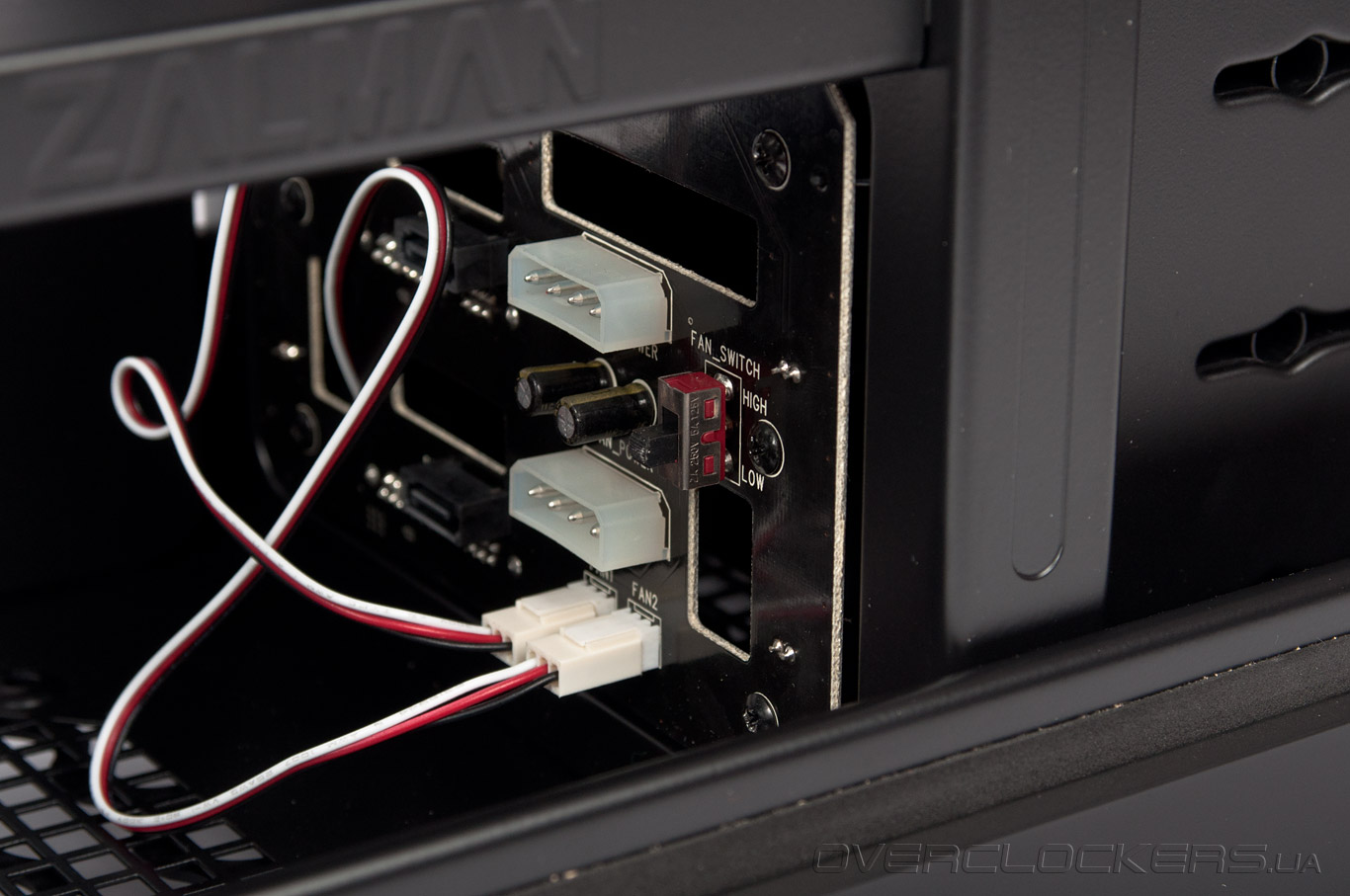

На плате горячей замены распаяны: три разъема SATA, два MOLEX (верхний для питания дисков и нижний для вентиляторов), два трехконтактных для вентиляторов с двухпозиционным переключателем скорости вращения.

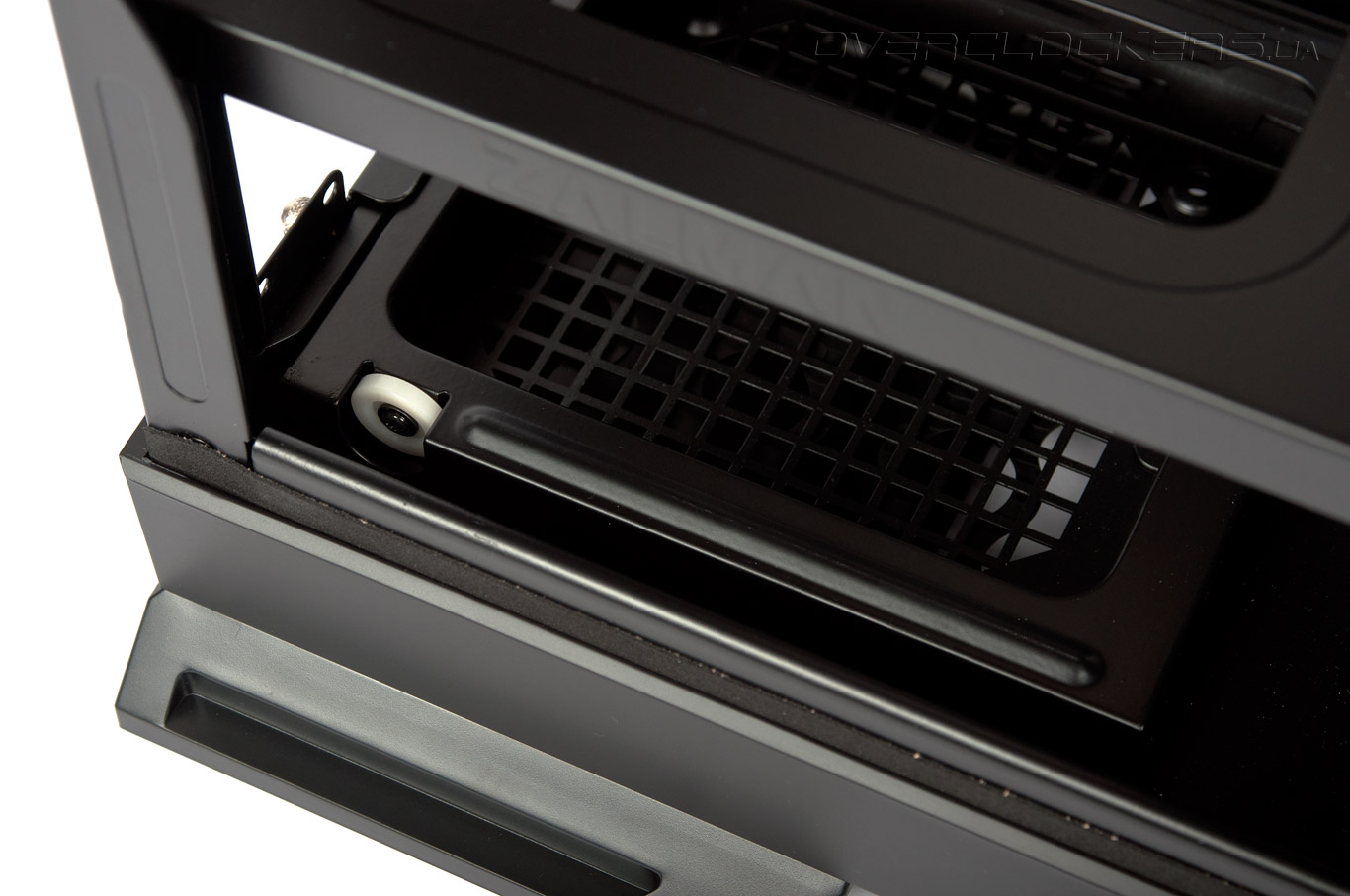

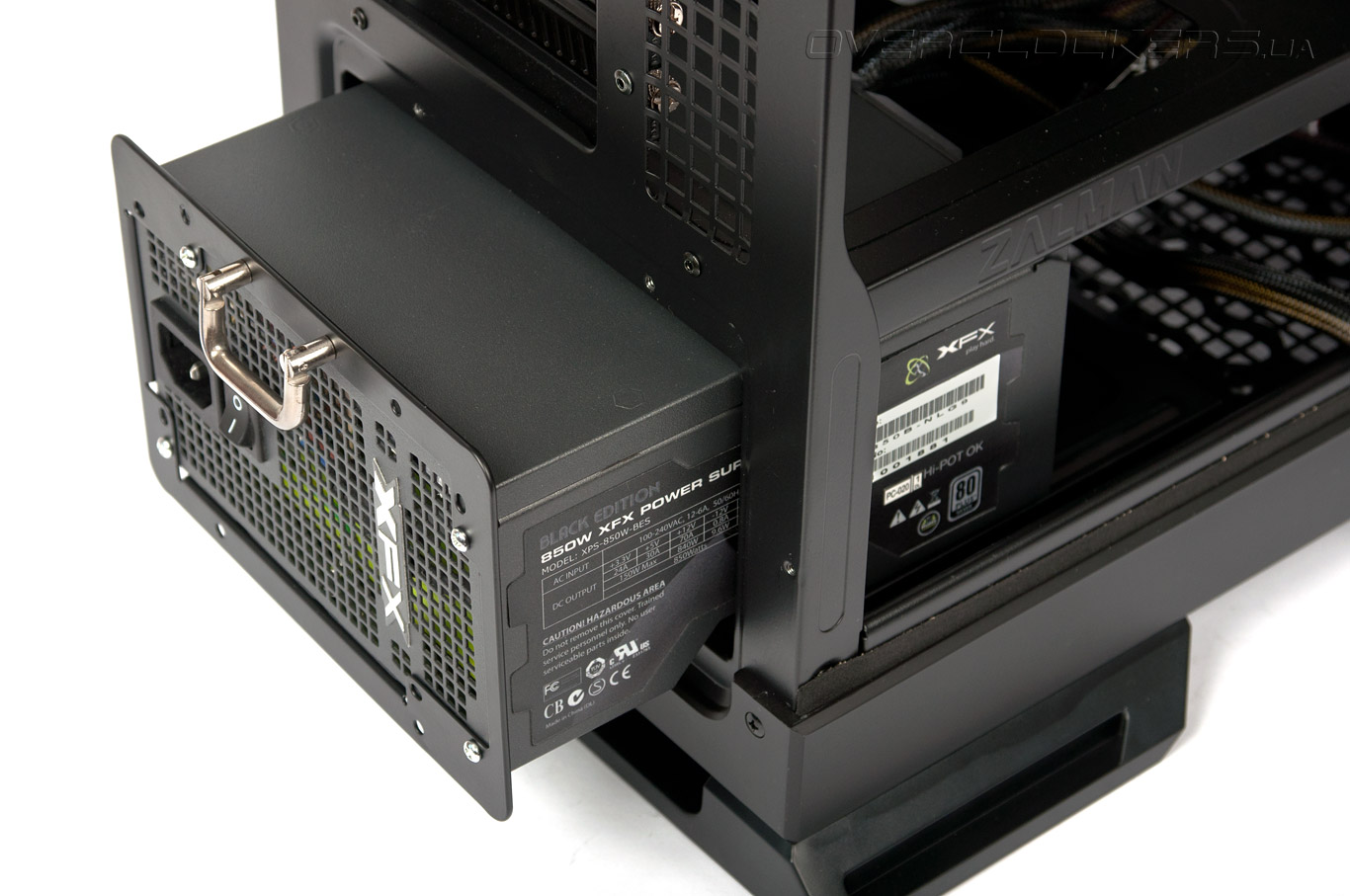

Для установки блока питания предусмотрена крепежная рамка с маленькой складной рукояткой. По замыслу производителей, именно к этой рамке привинчивается блок питания, после чего он вставляется в направляющие корпуса, имеющие два колесика, и задвигается внутрь. Четыре винта с накатанной головкой закручиваются и завершают процесс монтажа блока питания.
БП покоится на трехсантиметровом постаменте, его можно ориентировать вентилятором как вверх, так и вниз. Под этот постамент помещается стандартный 120-мм вентилятор, для которого предусмотрено посадочное место.
Это наводит на ряд интересных мыслей — например, можно поставить дополнительный вентилятор для обдува блока питания, можно использовать блок питания без вентилятора, есть место для установки пылевого фильтра, который, к сожалению, здесь не предусмотрен. Какие либо демпферы отсутствуют.

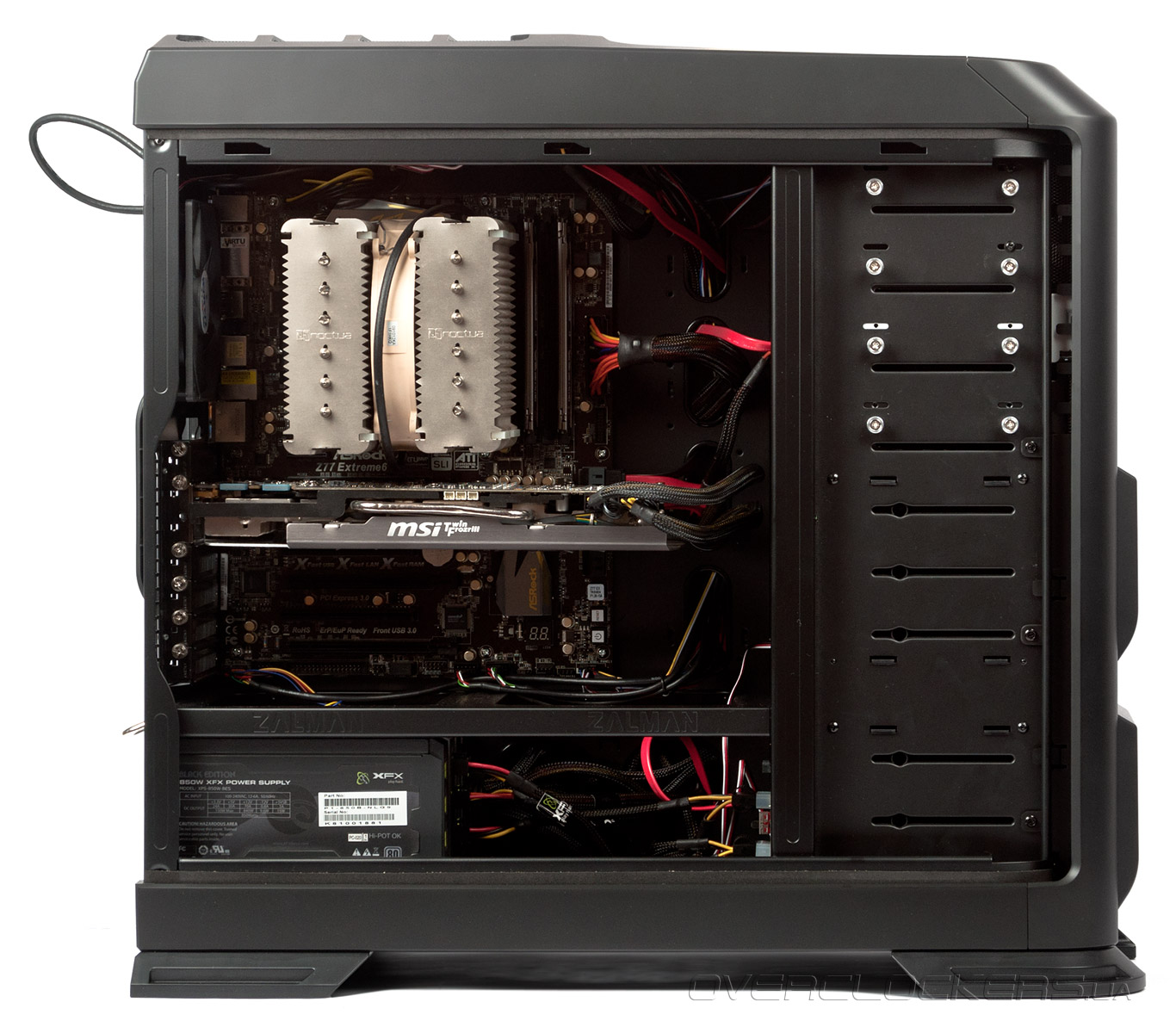

В конечном итоге, система принимает следующий вид:
