Обзор корпуса Zalman A1

Внутреннее устройство

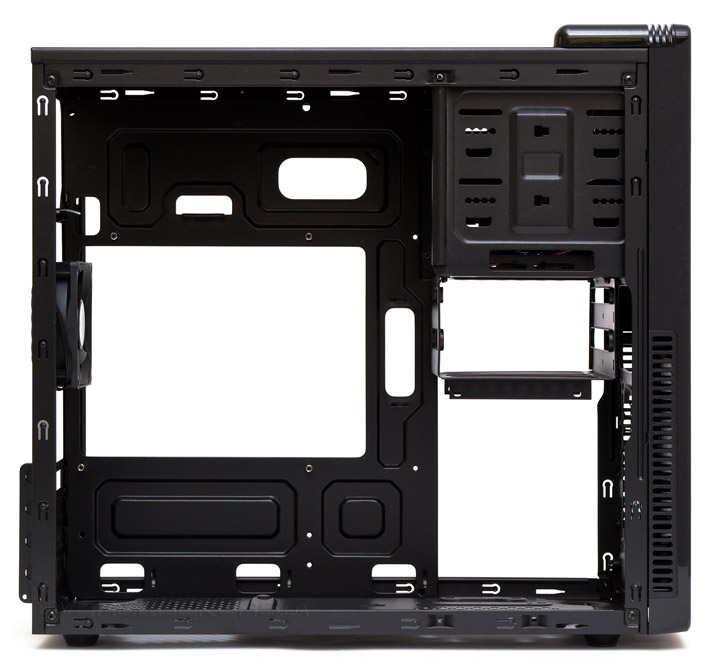

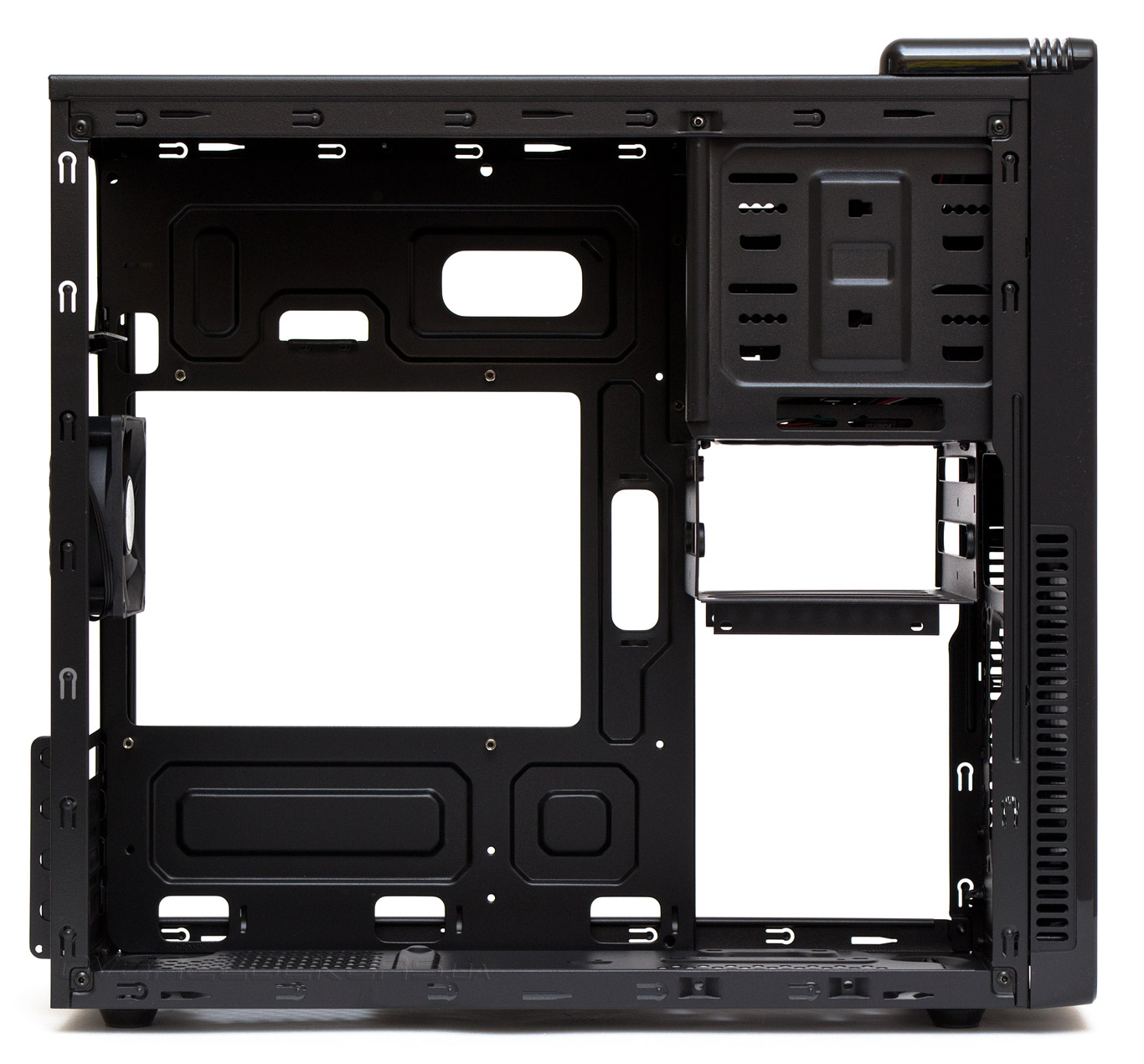

Корпус Zalman A1 поддерживает установку в вертикальном положении материнских плат формата MicroATX или Mini-ITX. Максимальная допустимая высота процессорного кулера составляет 154 мм. Возможная длина плат расширения достигает 350 мм. Приемлемая длина блока питания равна 230 мм, хотя не стоит превышать 170 мм, чтобы не возникало проблем с подключением и укладкой проводов.

Zalman A1

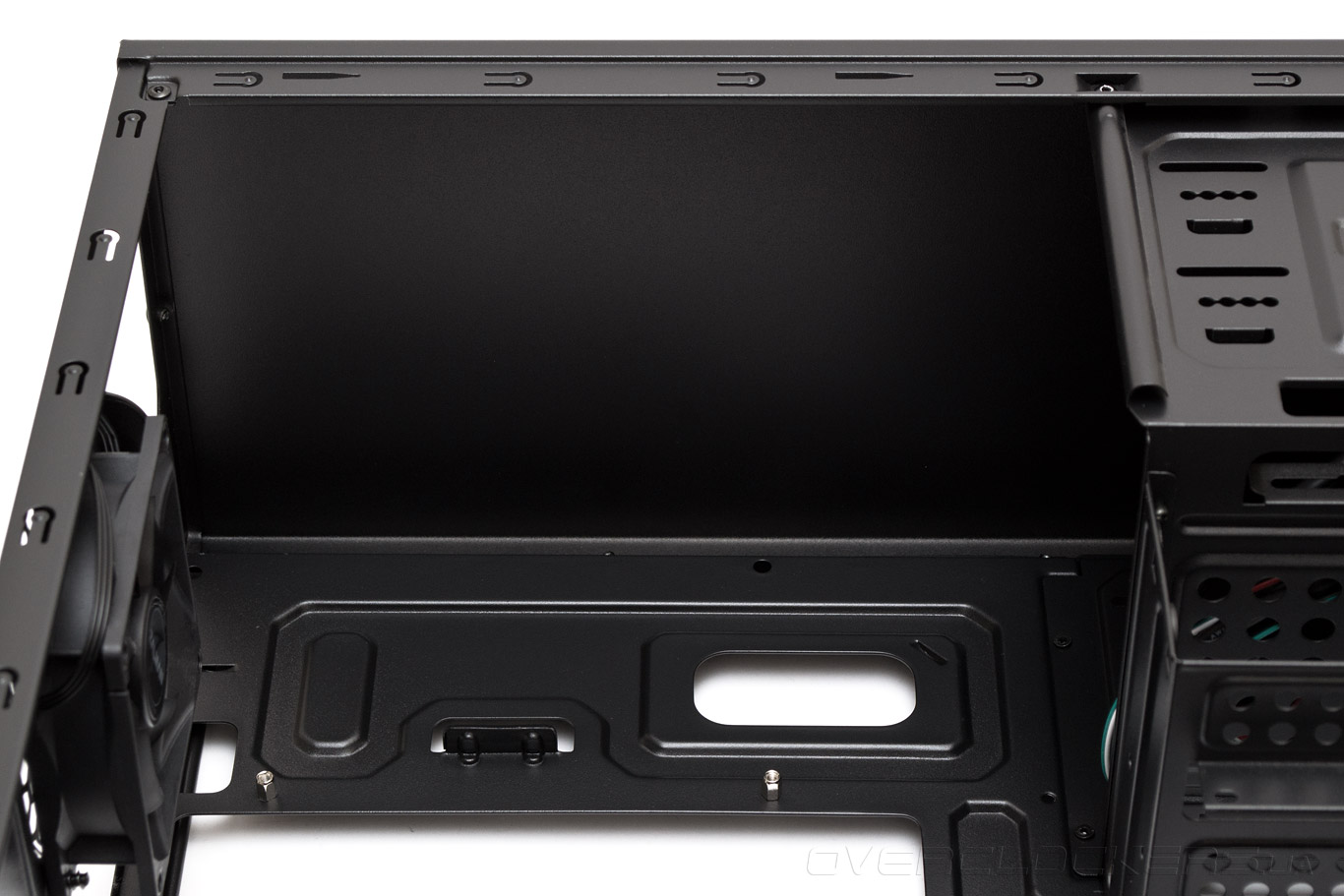

Сверху для блока питания есть небольшая поддерживающая полочка, облегчающая его фиксацию и отверстие для протяжки некоторых не слишком крупных кабелей.

Zalman A1

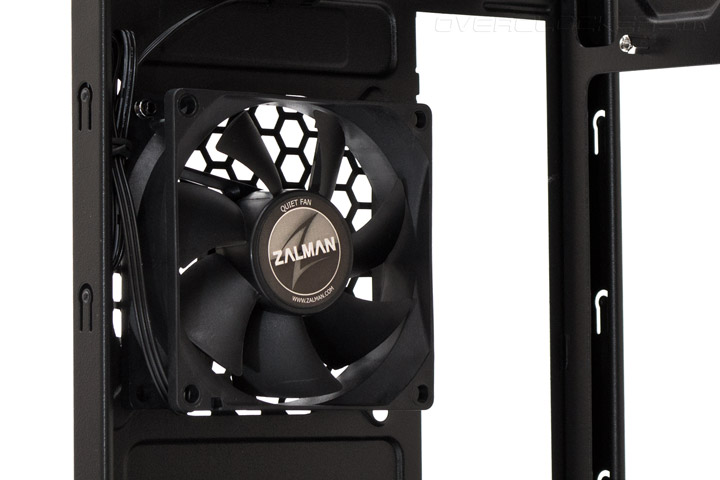

На задней панели предустановлен на вытяжку 80-мм вентилятор. Вместо него можно было бы закрепить и 90-мм модель, посадочные отверстия для этого есть, но, почему-то, предпочтение отдали меньшему диаметру крыльчатки. Кстати, крепежных отверстий всего два вместо четырех и расположены они по диагонали.

Zalman A1

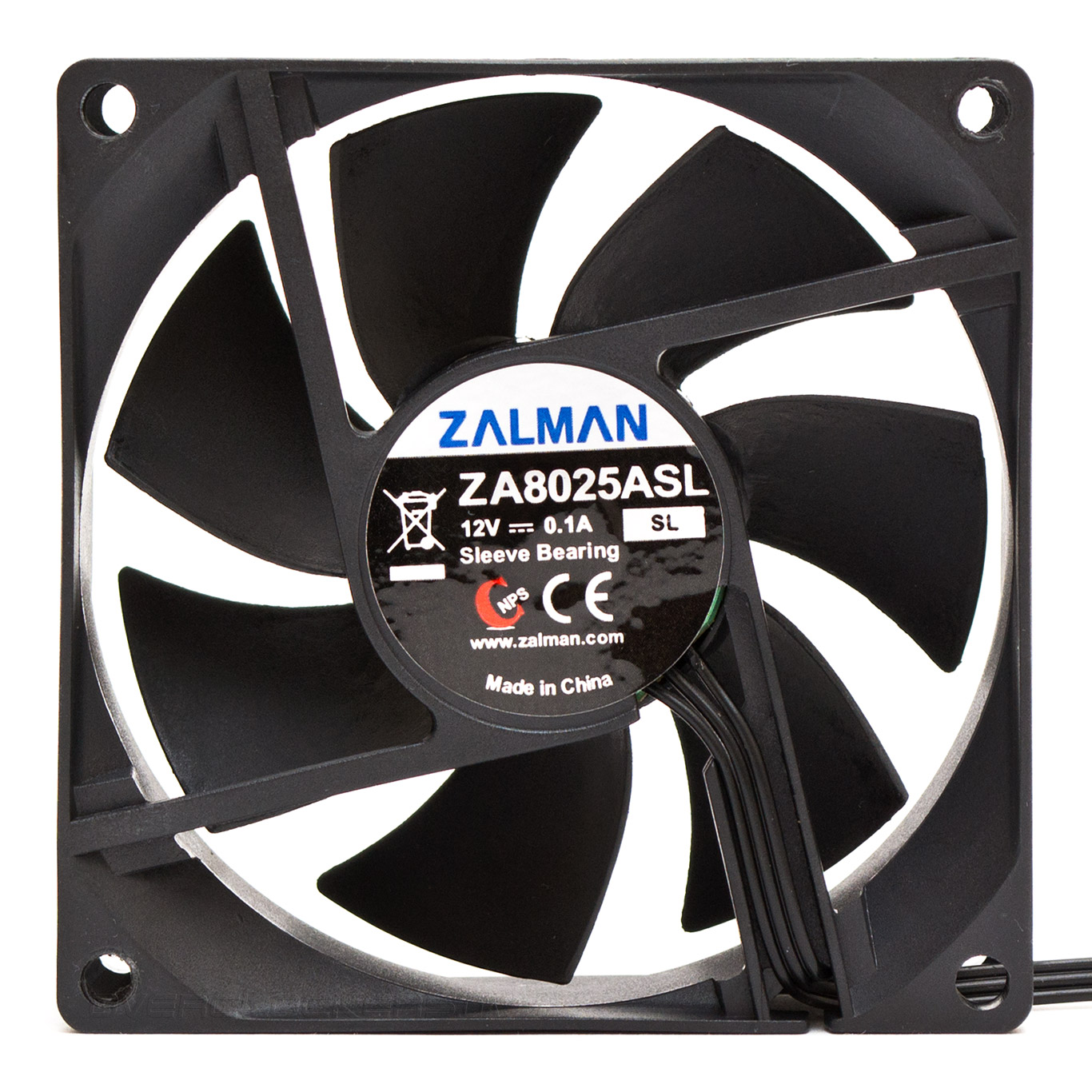

Пропеллер принадлежит к классической серии ZA8025ASL, основанной на обычной втулке скольжения, но зато отличающейся чрезвычайной тишиной в работе. И это не удивительно, ведь его максимальная скорость составляет всего лишь 1200 об/мин при 39 дБ (А) шума, что очень немного для данного типоразмера. Стартует крыльчатка с 6 В и 600 об/мин, создавая 33 дБ (А) шума. Длина трехконтактного шнура питания — 410 мм.

Zalman A1

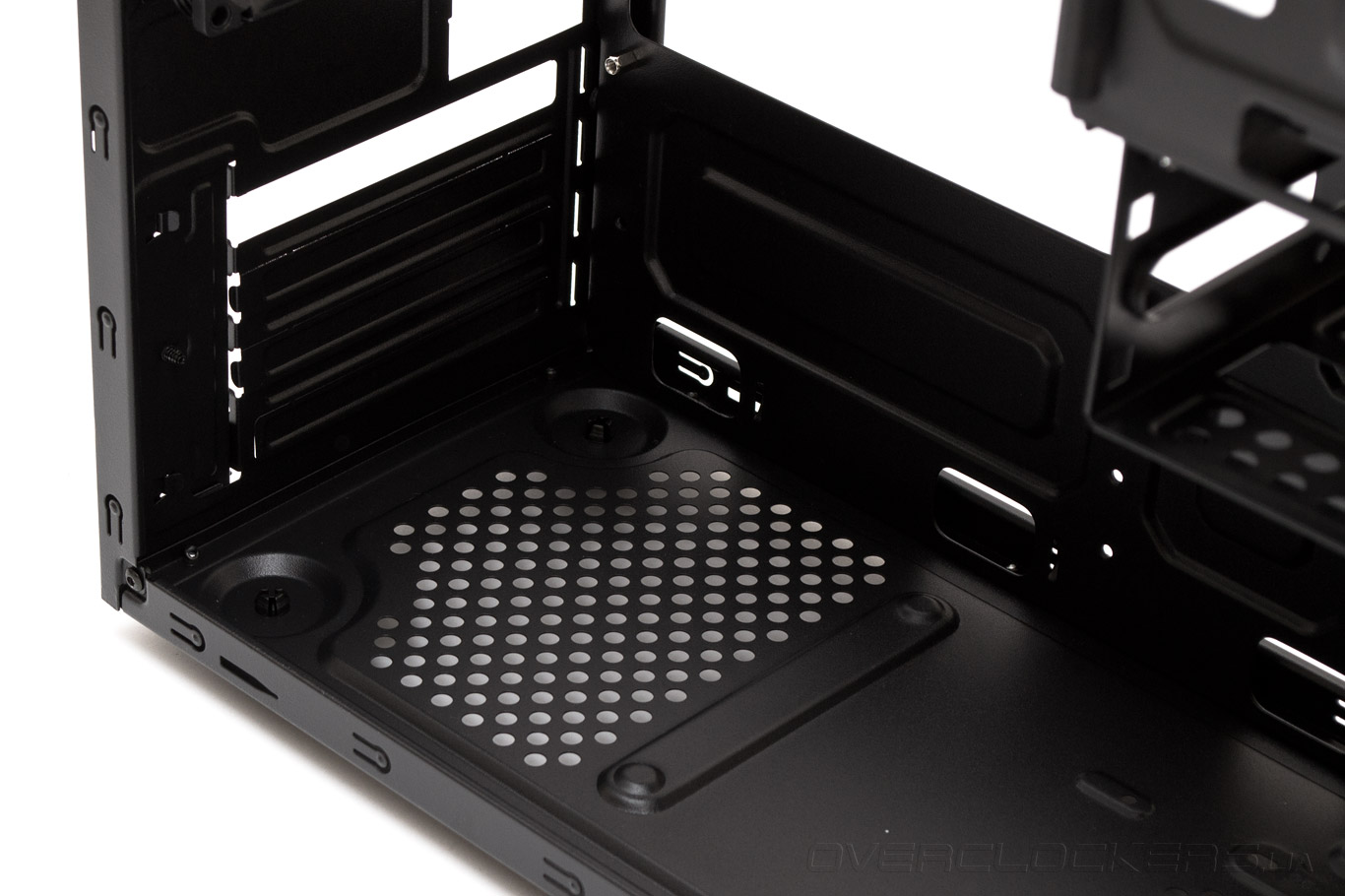

Снизу сзади есть вентиляционная решетка, которая больше подходит для блока питания, однако в данном случае предназначена для облегчения температурного режима видеоадаптера. В поддоне видны отверстия, позволяющие протянуть аудиокабель и колодки USB за поддоном, чтобы затем подключить к материнской плате.

Zalman A1

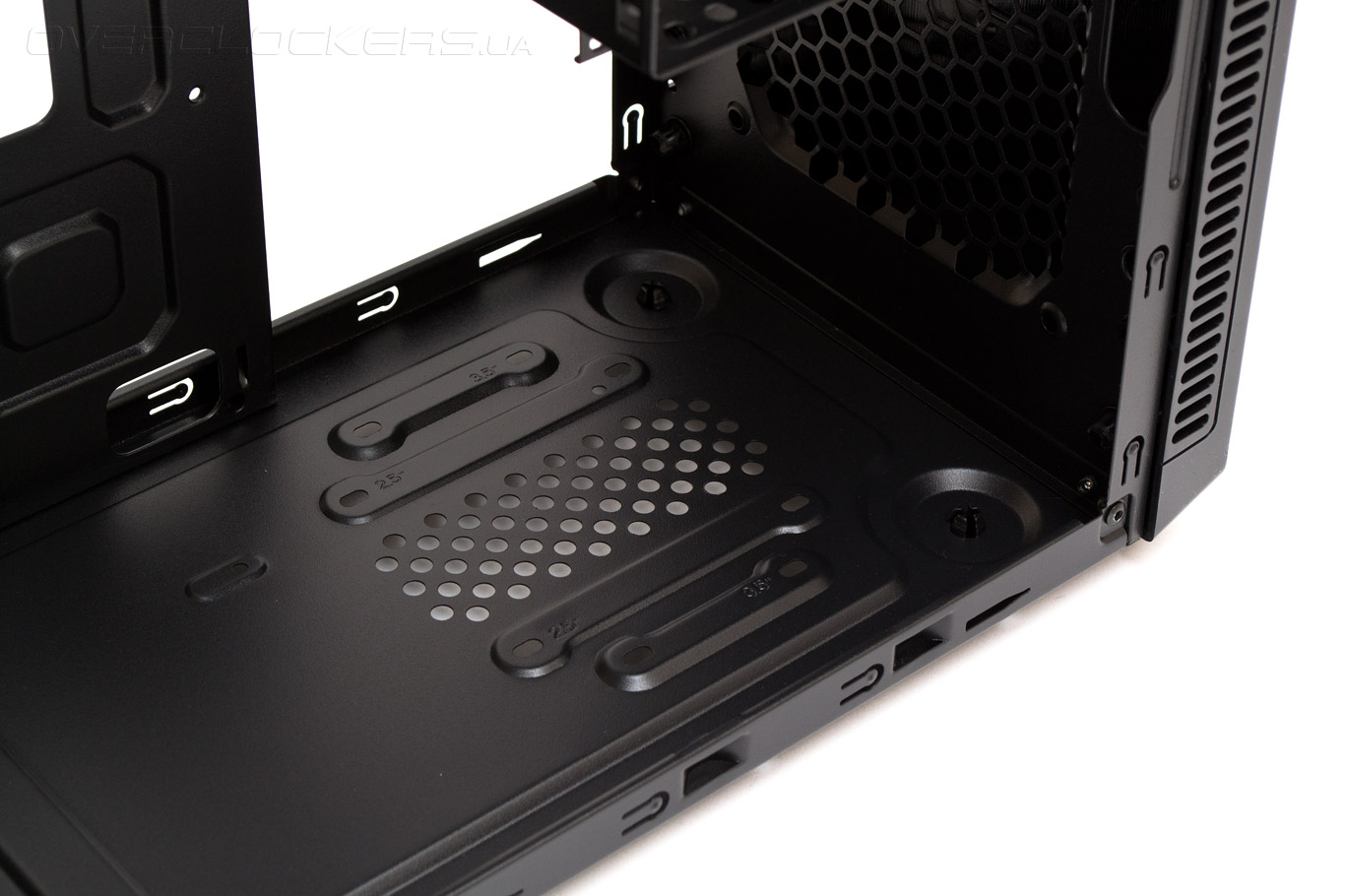

В передней части дна корпуса есть небольшая вентиляционная решетка и посадочные места для одного 2,5″ или 3,5″ накопителя. Следует учитывать, что подключить в данном месте диски из-за их ориентации можно будет только с помощью кабелей с прямыми разъемами. Г-образные SATA кабеля или Т-образные коннекторы питания попросту не подойдут.

Zalman A1

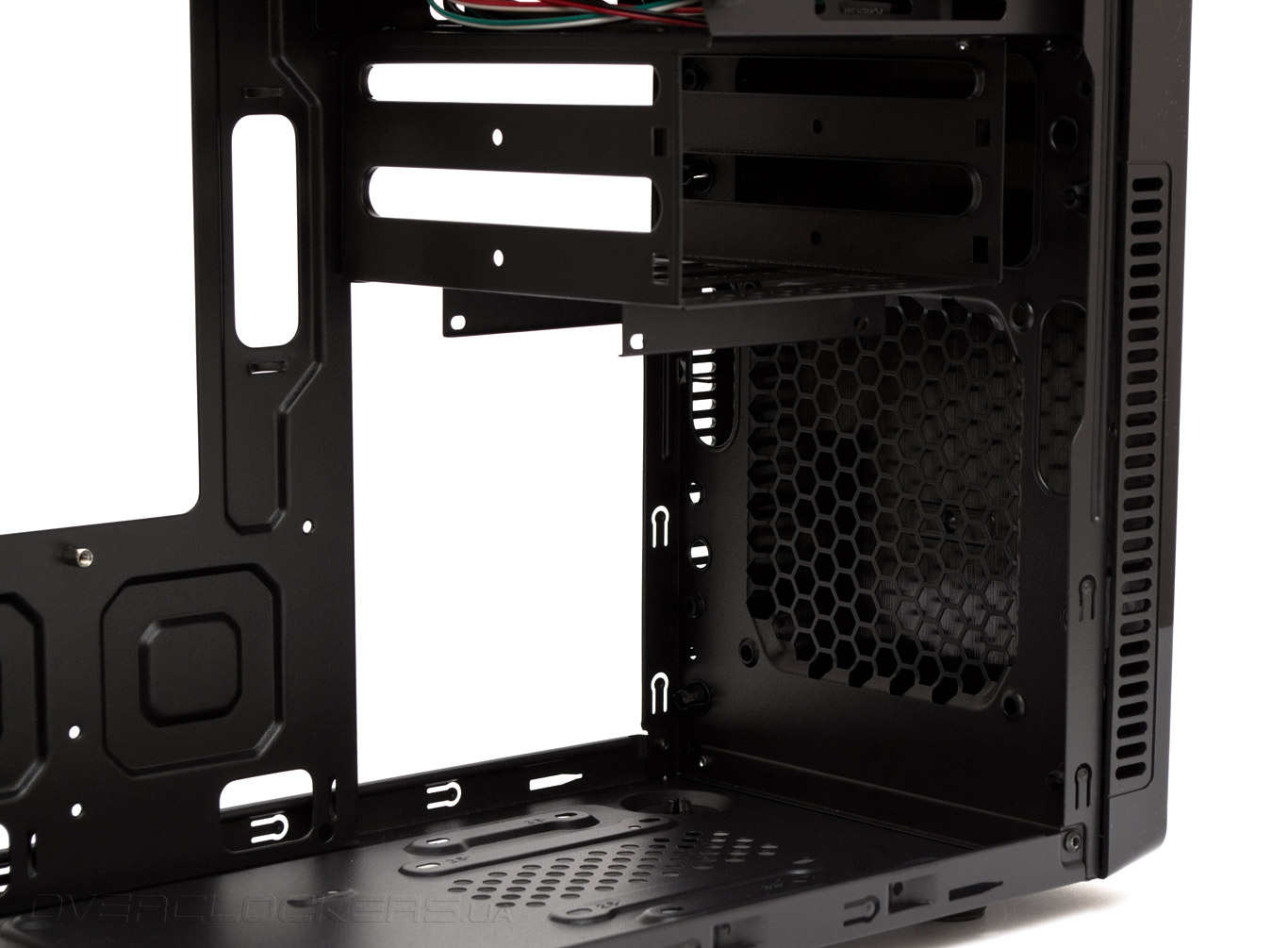

На нижнюю часть передней панели можно и даже нужно установить нагнетательный 120-мм вентилятор. Он неплохо сможет обдувать накопители и платы расширения. В подвесную корзину для накопителей при помощи жестких пластиковых салазок вставляется два 3,5″ диска, а еще чуть ниже можно закрепить винтами один 2,5″ накопитель. Обратите внимание, что 2,5″ накопитель может быть установлен только до монтажа материнской платы.

Zalman A1

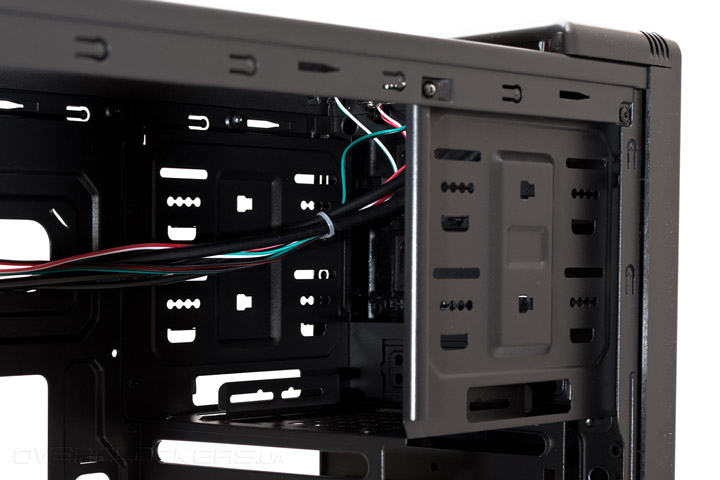

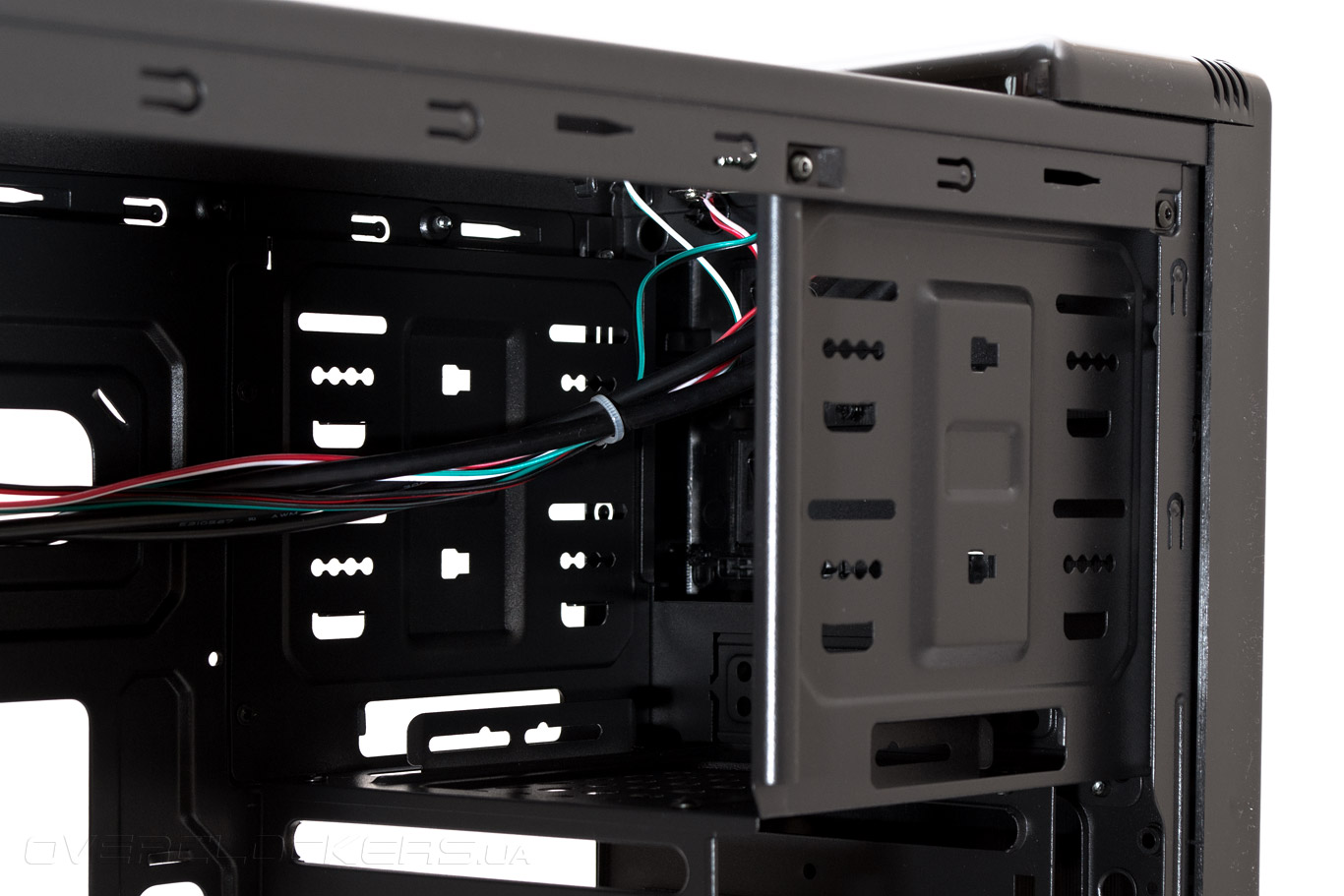

Фактически корпус имеет три 5,25″ отсека, однако нижний из них лишен внешнего выхода, и сможет принять только одно 3,5″ устройство из-за несъемных крепежных рельс. Для фиксации всех устройств здесь используются обычные винты.

Zalman A1

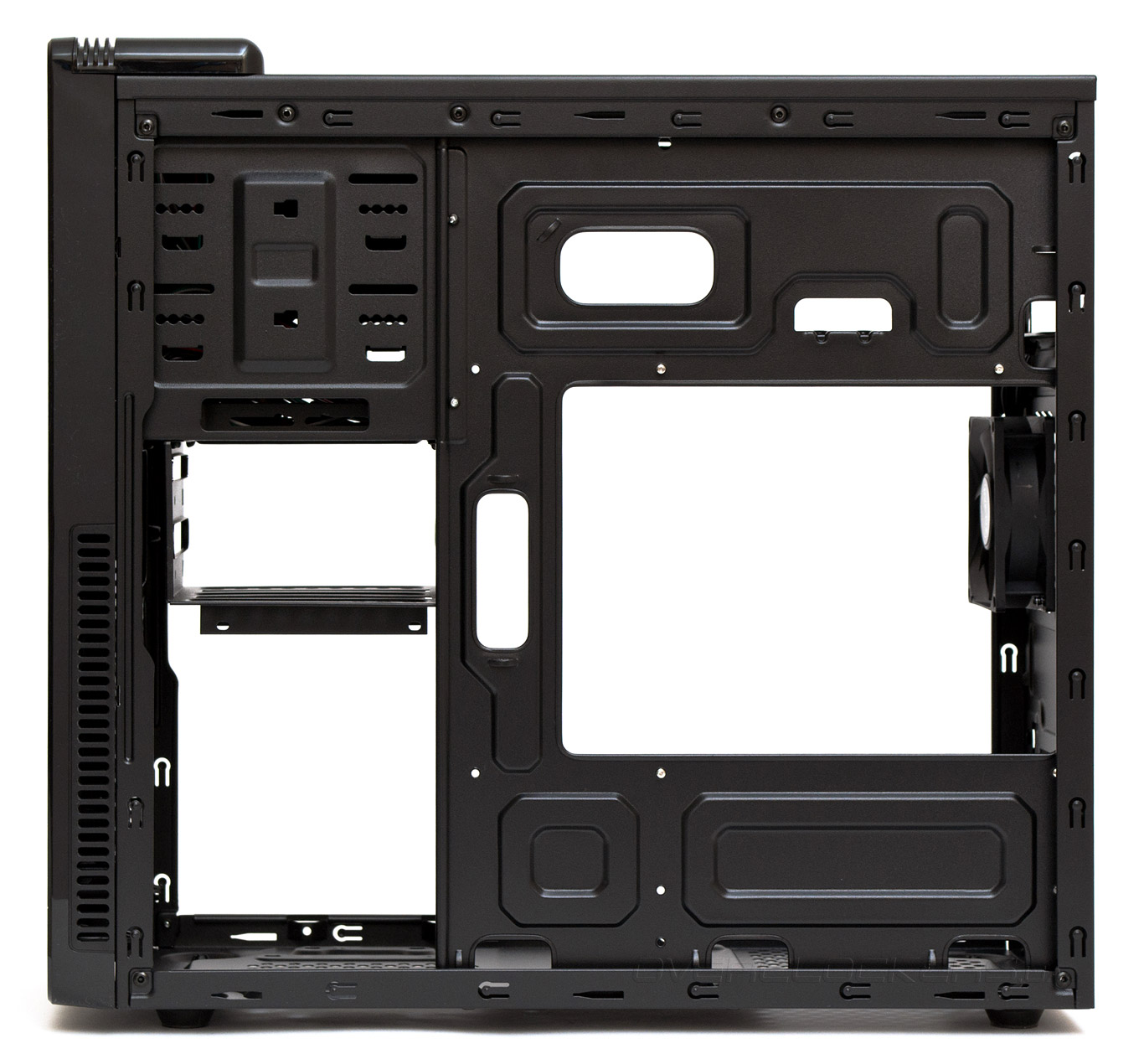

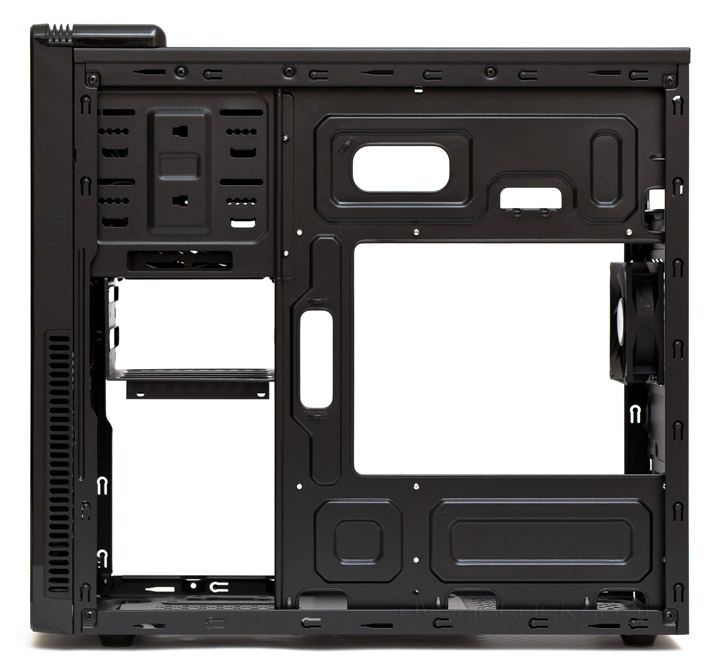

Поддон материнской платы обладает огромным вырезом для установки усилительной пластины процессорного кулера. Кроме того, здесь есть шесть отверстий для скрытой укладки проводов (хотя часть из них вряд ли удастся задействовать) и семь проушин для крепления кабельных стяжек.

Zalman A1

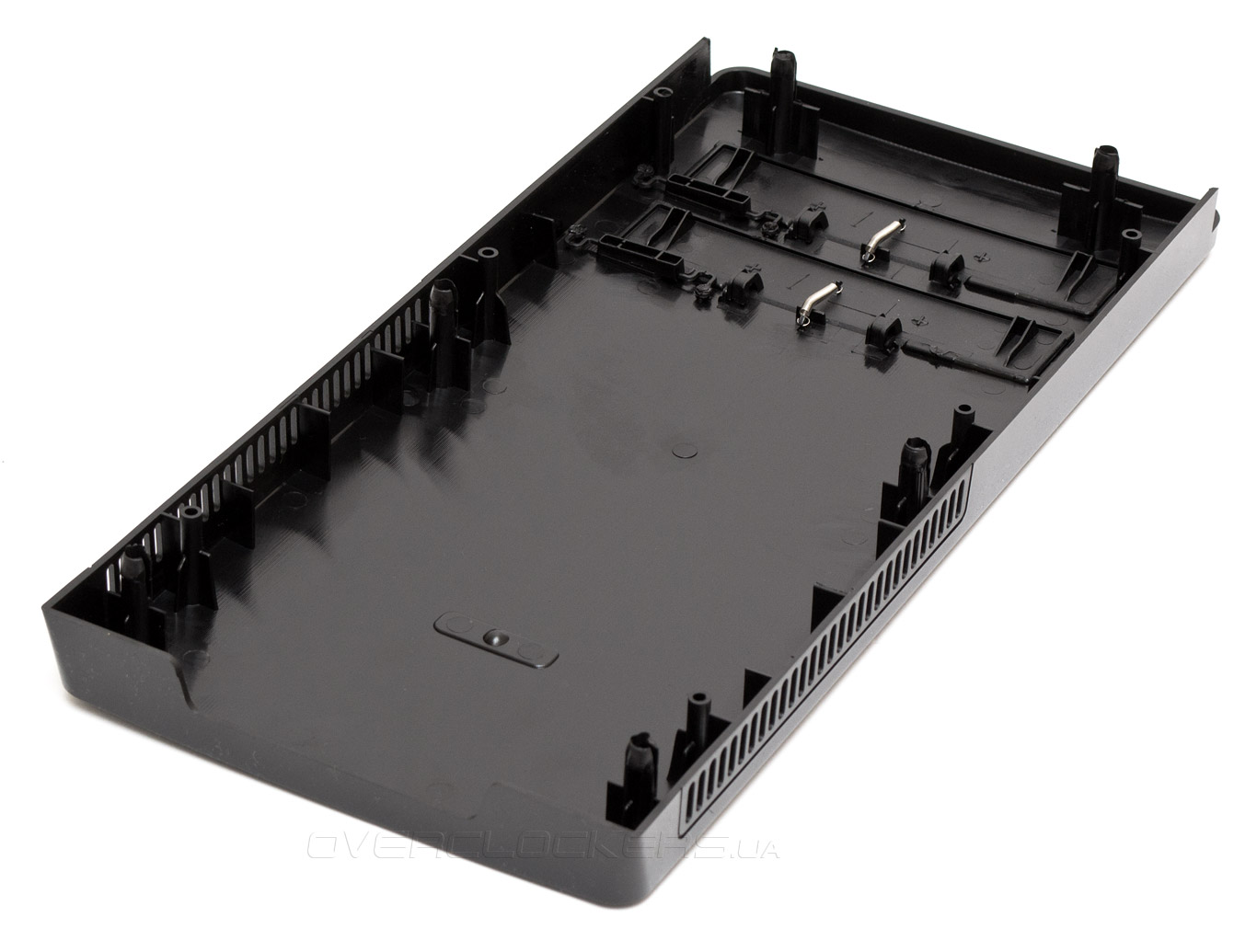

Передняя панель снимается очень легко, достаточно потянуть ее на себя. Держится на шести пластиковых «тюльпанах», никаких проводов к ней не прикреплено.

Zalman A1

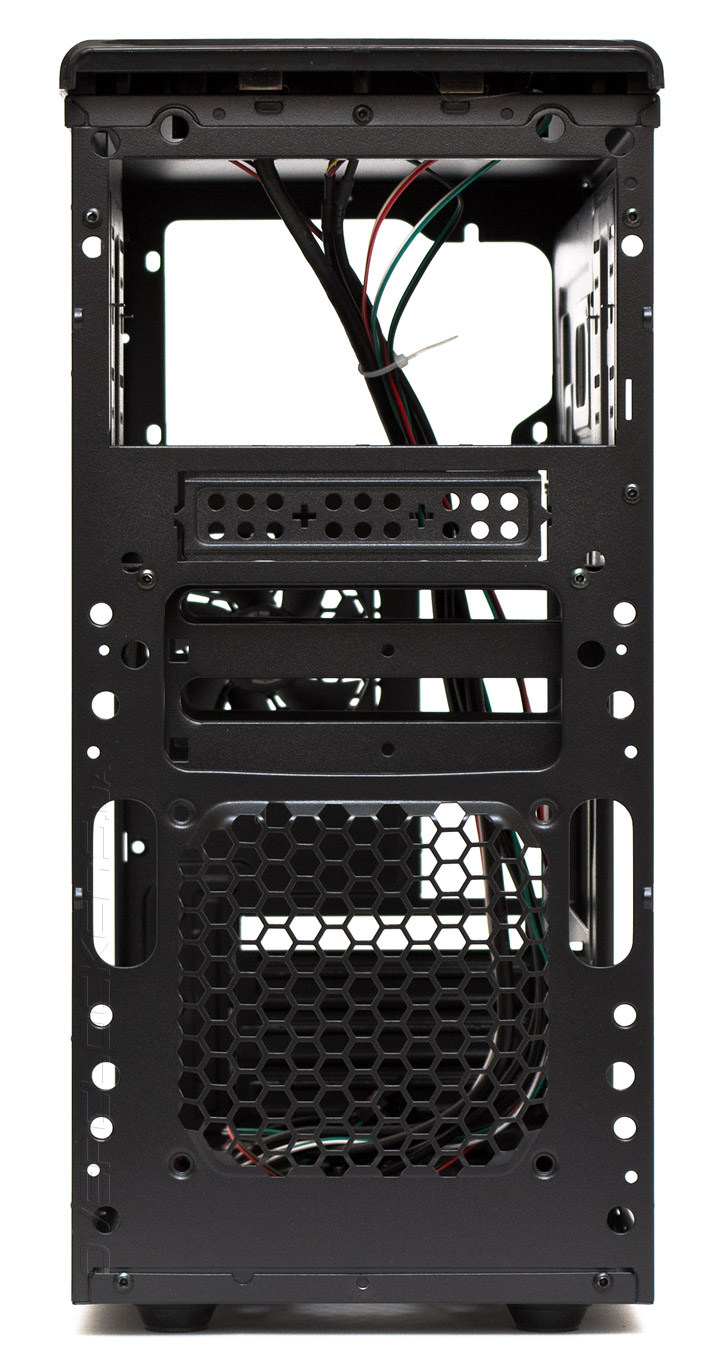

А так выглядит металлическая часть передней панели.

Zalman A1

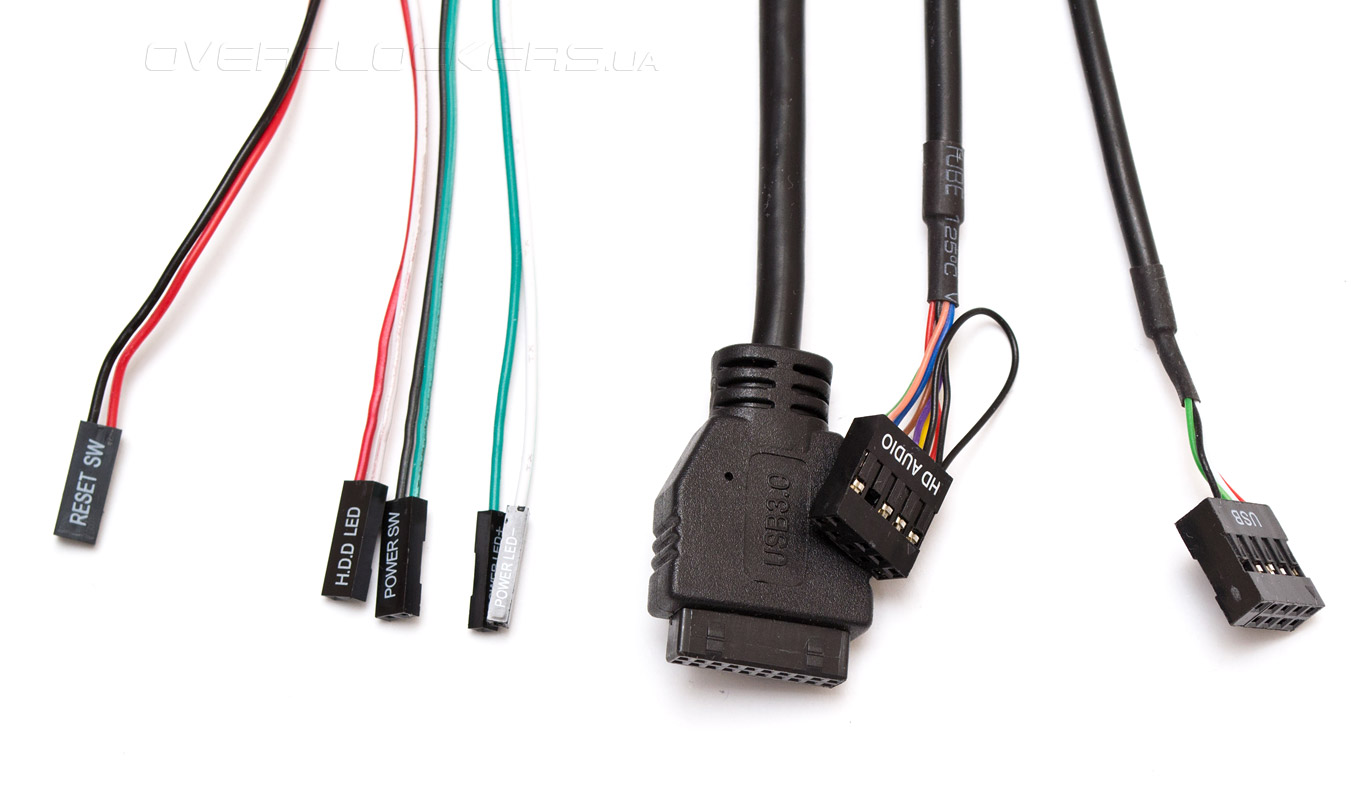

В набор кабелей от передних разъемов входят провода от индикаторов питания и работы системы, кнопок запуска и перезагрузки, один разъем USB 3.0, кабель HD Audio и одна колодка USB 2.0. Длина всех проводов достаточна для подключения к любому типу материнской платы.

Zalman A1

Переходим к сборке и тестированию >>>
