Обзор корпуса SilverStone Raven RVZ02

Несмотря на бурную миниатюризацию компьютерной техники и появление сверхтонких устройств в сегменте ноутбуков, среди настольных систем мало что поменялось за последние два десятилетия. В этой сфере по-прежнему властвует стандарт ATX, определяющий обязательные параметры для всех компьютерных компонентов. Поэтому на многих рабочих столах все так же, как и много лет тому назад, стоят большие ящики, исправно собирающие пыль. Те же, кто желает собрать маленькую настольную вычислительную систему вынуждены вечно искать компромисс между размерами, мощностью, тишиной и дизайном. Специально для этой категории страждущих, компания SilverStone создала компьютерное шасси Raven RVZ02, рассчитанное на максимально компактные детали, но способное вместить практически любую современную видеокарту. Давайте рассмотрим его детальнее.

SilverStone Raven RVZ02

Характеристики

Модель SilverStone Raven RVZ02
Страница продукта silverstonetek.com
Тип корпуса HTPC
Размеры, мм 87 (В) x 380 (Ш) x 387 (Г)
Материал ABS пластик, сталь, акрил
Вес, кг 3,3
Цвет Черный
Форм-фактор Mini-ITX
Устройства 5,25″ 1 (Slim ODD)
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 1 / 3 (2,5″ накопитель занимает место 3,5″)
Поддерживаемое количество слотов расширения 2
Вентиляторы
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Прозрачные боковые панели. Возможность эксплуатации в вертикальной или горизонтальной ориентации
Рекомендованная стоимость, $ 85

Упаковка и комплект поставки

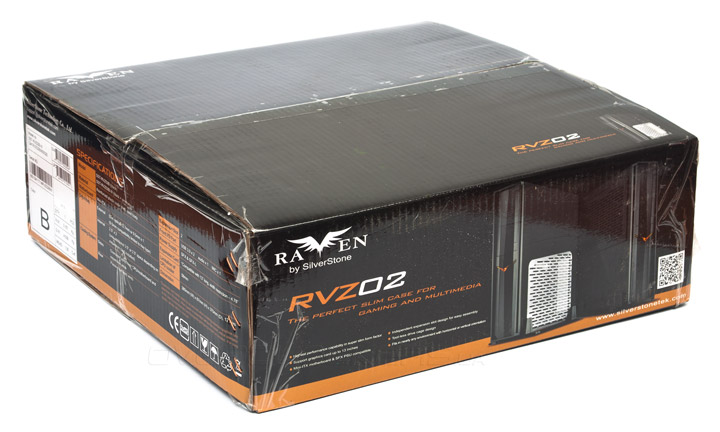

Коробка корпуса по размерам подходит под стать своему содержимому. Она не слишком крупная и совсем не тяжелая. Покрытие глянцевое, с фотографиями продукта. Техническая информация скудная, но для большинства обычных пользователей ее будет более чем достаточно. Защита от повреждений при транспортировке — два демпфера из пенопласта и тканевый мешок.

SilverStone Raven RVZ02

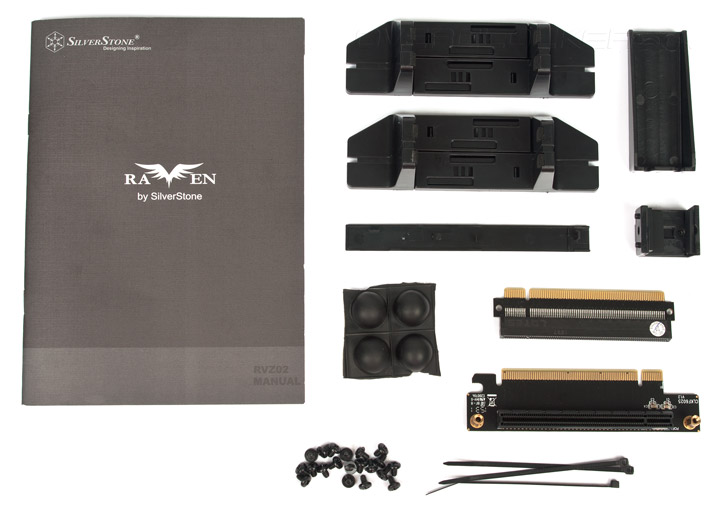

В комплект поставки, собранный в отдельной белой коробочке, входит:

  • инструкция по сборке;
  • две упорные ножки для вертикальной ориентации корпуса;
  • фиксатор блока питания;
  • упорная стойка для поддержки видеокарты;
  • фронтальная накладка на переднюю панель тонкого привода оптических дисков;
  • четыре клейкие резиновые ножки для горизонтальной ориентации корпуса;
  • PCIe-удлинитель;
  • угловой PCIe-райзер;
  • 16 винтов для материнской платы, блока питания, PCIe-райзера, фиксатора блока питания, 3,5″ жесткого диска и стойки видеокарт;
  • четыре винта для 2,5″ накопителей;
  • три кабельные стяжки.
SilverStone Raven RVZ02

Внешний вид

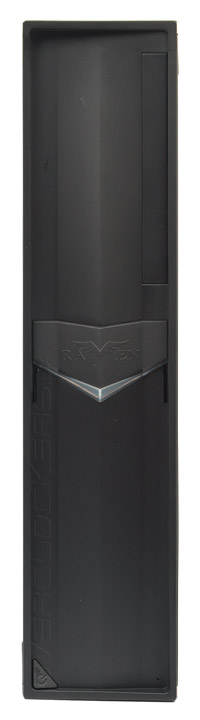

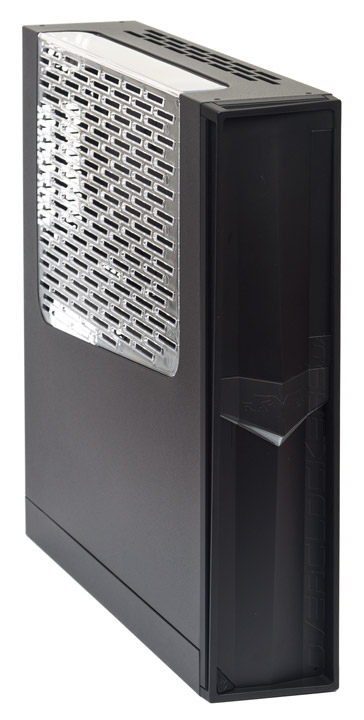

По внешнему виду SilverStone Raven RVZ02 больше всего походит на HTPC-шасси или «тонкий клиент» (в зависимости от горизонтальной или вертикальной ориентации). Только заостренная форма передней панели, похожая на клюв птицы, пытается заигрывать с фирменным стилем корпусов Raven. Со всех остальных сторон декоративных элементов обнаружено не было. Толщина корпуса составляет всего 87 мм, его вполне свободно можно охватить ладонью одной руки. Заглушка отсека привода Slim-ODD расположена вертикально в верхней правой части фронта.

SilverStone Raven RVZ02

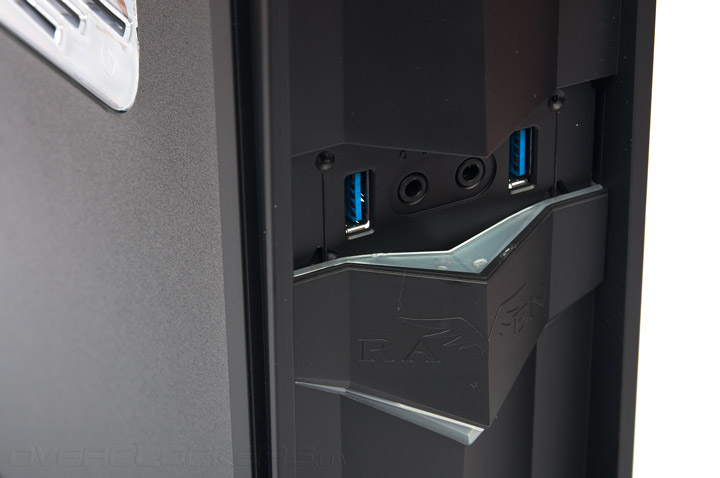

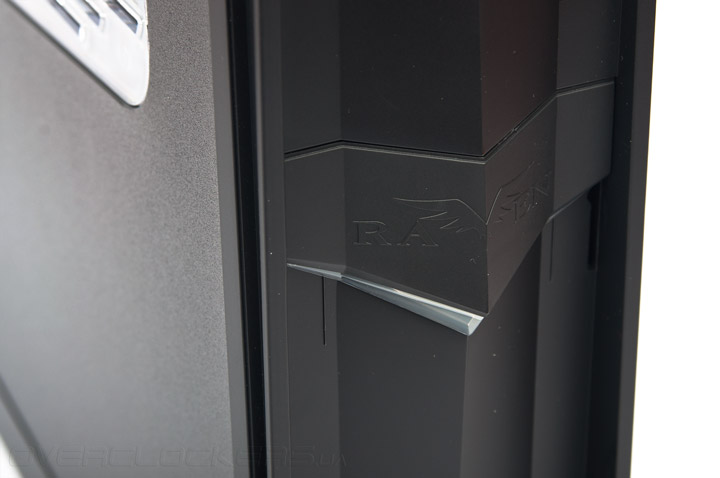

Посередине есть сдвижной декоративный элемент с логотипом серии Raven. За ним скрываются два порта USB 3.0 и два 3,5-мм аудио-разъема. За прозрачными элементами шторки прячутся сигнальные светодиоды оранжевого (работа системы) и красного (активность накопителей) цвета. Когда шторка опущена вниз, светодиоды не видно. Сидит данная сдвижная деталь довольно плотно, открывать и закрывать ее не очень удобно. Кроме того, она частично мешает подключению в USB-разъемы крупных «флешек». Потому, на мой взгляд, данное дизайнерское решение выглядит слегка спорно.

SilverStone Raven RVZ02SilverStone Raven RVZ02

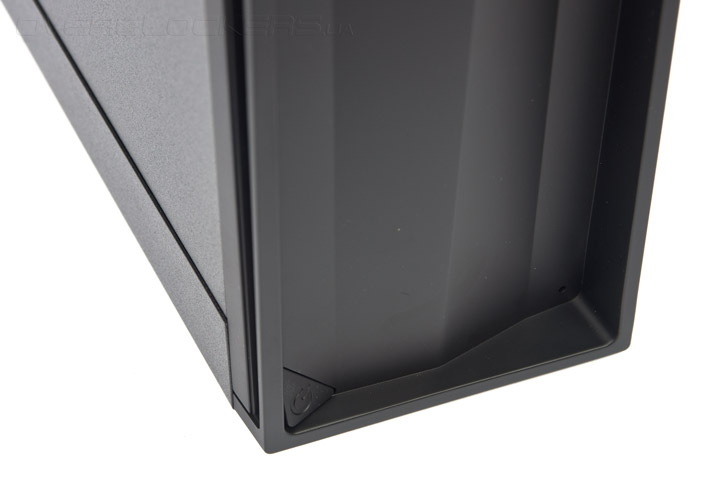

Треугольная маленькая кнопка запуска системы притаилась в левом нижнем углу передней панели. А кнопку перезагрузки и вовсе не отыскать без инструкции — она находится справа внизу, за маленьким отверстием. Нажать на нее получится разве что иголкой или острием тонкой ручки. Случайные срабатывания полностью исключены.

SilverStone Raven RVZ02

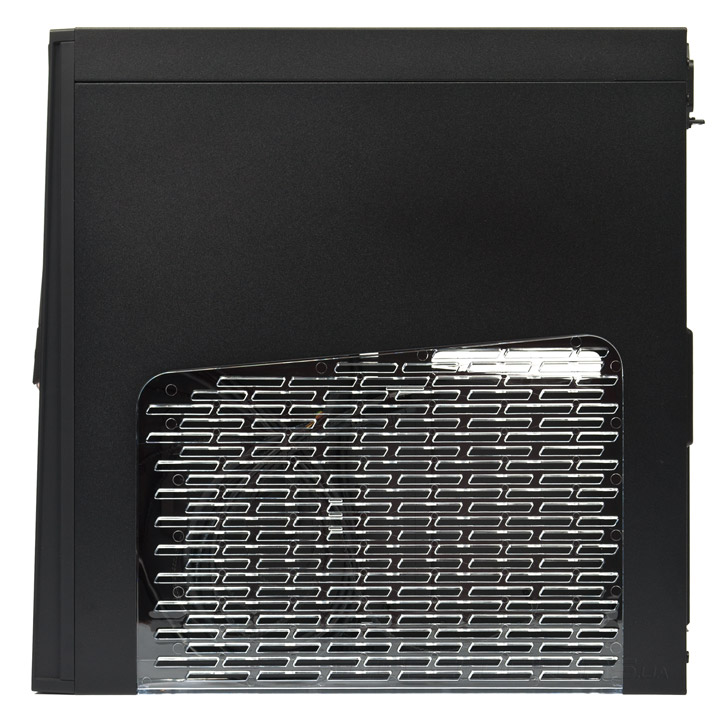

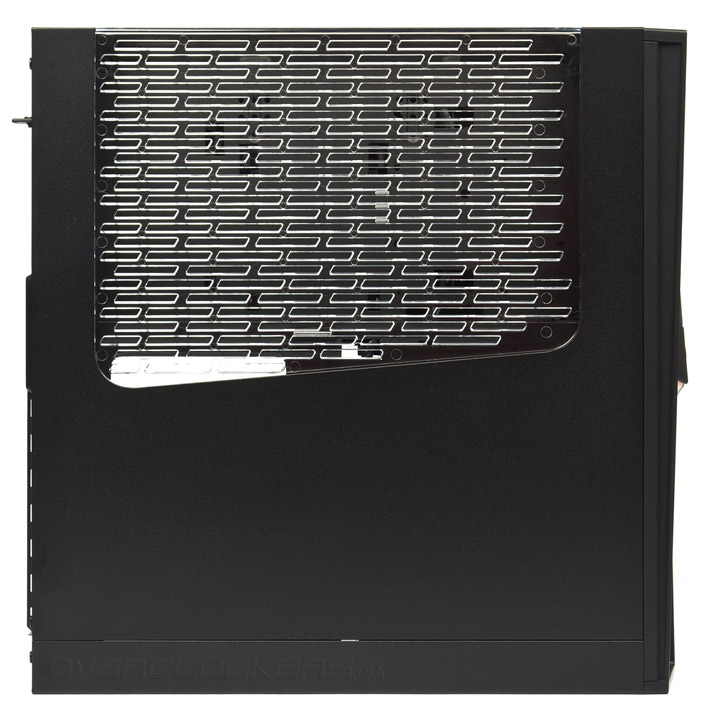

Raven RVZ02 существует на сегодня в двух вариантах — с обычными боковыми панелями и с окном. Наша версия имеет крупные, перфорированные окошки на боковинах, сделанные из 3-мм акрила. Левая и правая дверцы идентичны между собой и полностью взаимно заменяемы. Версия с обычными боковинами имеет в придачу пылевые фильтры, которые тут отсутствуют. Таким образом, вентиляция внутренних компонентов тут будет лучше, но и пыль будет скапливаться быстрее.

SilverStone Raven RVZ02SilverStone Raven RVZ02

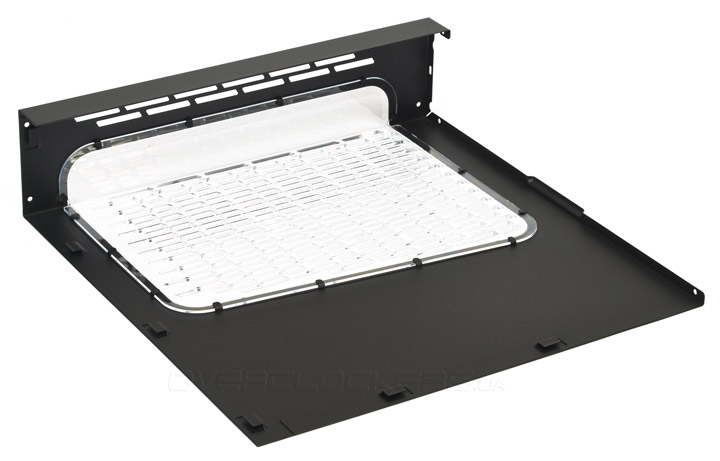

Окно на панели угловое, держится за счет прижима обычными металлическими язычками. Ребер жесткости на панели нет, но зато она имеет много фиксаторов и крепится с помощью множества винтов, из-за чего корпус в сборе создает впечатление монолитного. Для облегчения процесса демонтажа, на боковых панелях есть штампованные ручки.

SilverStone Raven RVZ02

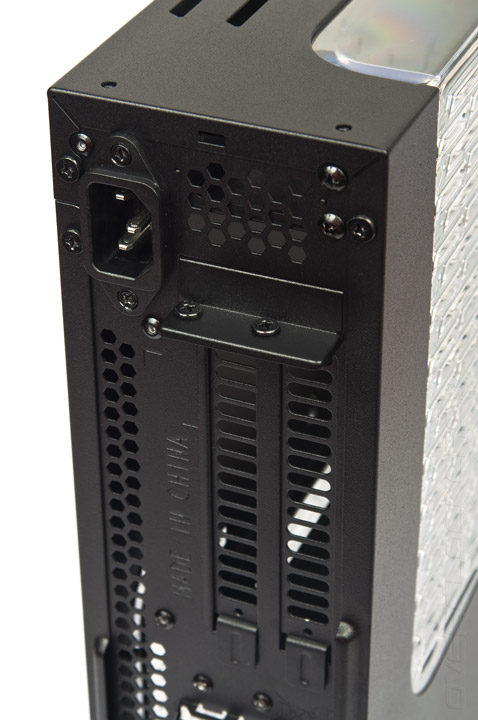

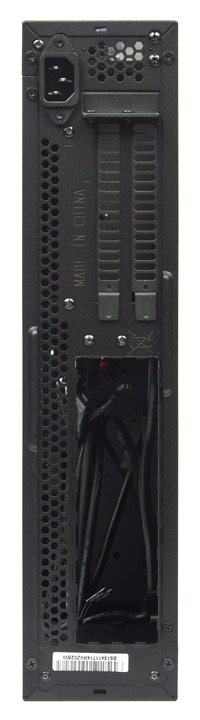

На задней панели интересных элементов не очень много. Две вертикальные вентилируемые заглушки PCI слотов с внешней крепежной планкой. Разъем для подключения силового кабеля. Несколько вентиляционных отверстий и посадочное место для задней панели материнской платы. Вот собственно и все.

SilverStone Raven RVZ02

Заглушки PCI слотов многоразовые. Держатся на общей прижимной планке и двух обычных винтах.

SilverStone Raven RVZ02

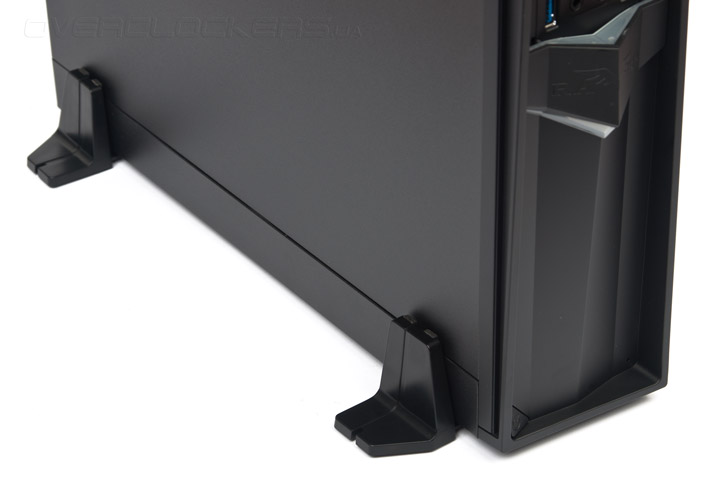

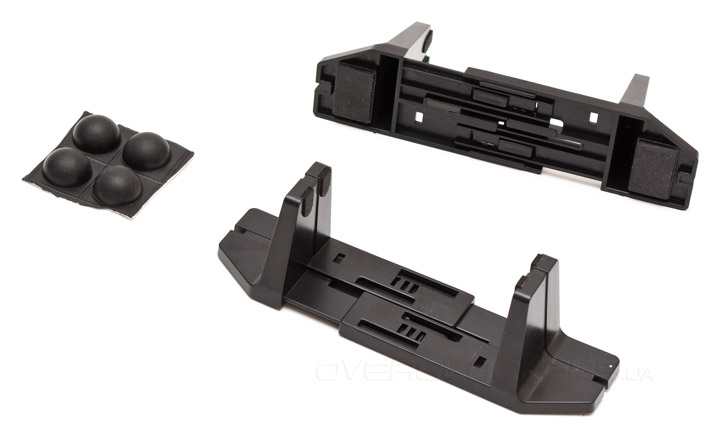

Для корпуса предлагается на выбор две разновидности ножек. Во-первых, это четыре резиновые полукруглые ножки, которые с помощью двухсторонней клейкой ленты крепятся на шасси в горизонтальной ориентации. Во-вторых — пластиковые раздвижные опоры. Снизу они тоже имеют резиновые наклейки, равно как и по бокам, в местах соприкосновения с корпусом. Как первые, так и вторые, приподнимают шасси приблизительно на 9 мм.

SilverStone Raven RVZ02

Вертикальные опоры никак не привинчиваются к корпусу и держатся сугубо за счет поверхностного натяжения. С другой стороны, при перемещении они с корпуса не спадают.

SilverStone Raven RVZ02

Теперь давайте заглянем внутрь Raven RVZ02.
