Характеристики
| Модель | SilverStone Fortress FT03 (SST-FT03T) |
| Тип корпуса | Mini-Tower |
| Размеры, мм | 487 (В) x 235 (Ш) x 284 (Г) |
| Материал | Алюминий, сталь, пластик |
| Вес, кг | 6,7 |
| Цвет | Черный / серебристый / серый |
| Форм-фактор | MicroATX / Mini-ITX |
| Устройства 5,25″ | 1 (Slim-ODD с щелевой загрузкой) |
| Устройства 3,5″ внешние | – |
| Устройства 3,5″ / 2,5″ внутренние | 3 / 1 |
| Поддерживаемое количество карт расширения | 4 |
| Вентиляторы | нижние — 2 х 80 мм (опция) или 1 х 120 мм (установлен) верхние — 1 х 80 / 90 мм (опция) и 1 х 120 мм (установлен) внутренние — 1 х 120 мм (установлен) |
| Интерфейсные разъемы | 2 x USB 3.0, микрофонный вход и выход на наушники |
| Прочее | Внешний карман для 3,5″ жесткого диска, пылевой фильтр снизу |
Упаковка и комплект поставки
SilverStone Fortress FT03 поставляется в красивой продолговатой коробке с цветной полиграфией на бортах. На передней части упаковки есть изображение корпуса в двух основных его цветах и краткая информация про главные достоинства продукта. На тыльной стороне подробно описывается внутренняя структура шасси.
Слева мы увидим короткие технические данные, а справа сможем прочитать небольшой рассказ о том, как и зачем разрабатывалась эта модель и еще раз узнать про достоинства корпуса в переводе на девяти языках. Сбоку есть ручки для переноски, защита от повреждений стандартная — пакеты, пленки и два демпфера из пенопласта.
В комплект аксессуаров входят:
- очень подробная инструкция по сборке;
- лоток для монтажа 2,5″ накопителя SSD;
- две многоразовые кабельные стяжки;
- переходник с USB 3.0 на постепенно устаревающий USB 2.0;
- разветвитель питания с одного разъема «молекс» на три трехконтактных коннектора вентиляторов (к слову, просто переставив контакты в разъеме можно получить три варианта напряжения — 5, 7 или 12 В);
- 15 винтов для материнской платы, блока питания и лотка SSD;
- восемь винтов для установки накопителей формата 3,5″;
- два миниатюрных винтика для тонкого оптического привода 5,25″;
- четыре винта для фиксации накопителя 2,5″;
- одна дополнительная стойка для материнской платы.
Корпус выпускается в трех вариантах расцветки. Он может быть окрашен полностью в черный, серебристый или серый цвет. Причем именно серый (Titanium grey), который достался к нам на тест, создает наиболее интересный оптический эффект. В зависимости от освещения он принимает серый (при слабом свете) или коричневый (при ярком свете) оттенок.
Внешний вид
SilverStone Fortress FT03 имеет форму вертикального параллелепипеда с аккуратно скругленными боковыми гранями и решетчатым верхом. Дизайн сложно назвать иначе как лаконичным. Особой прелести ему добавляет то, что боковые панели изготовлены из шлифованного алюминия толщиной 1,5 мм, передняя и задняя — 2,5-мм алюминиевого профиля. Трапециевидные вырезы снизу и сверху служат для вентиляции и вывода проводов наружу. Корпус имеет вертикальную схему охлаждения. Воздух забирается снизу и сбоку, поднимается вверх, остужая жесткие диски, радиаторы процессора и видеокарты, затем выбрасывается через верхнюю панель.
На передней панели есть только два элемента — логотип SilverStone сверху и горизонтальный слот щелевой загрузки оптических дисков снизу.
Правая боковая панель сплошная, ничего примечательного здесь нет.
Так выглядит задняя и левая панели Fortress FT03.
Задняя панель сплошная и несъемная, вырез сверху для проводов более крупный нежели по бокам.
Нижняя половина левой боковой панели занята пластмассовой вентиляционной решеткой с круглыми отверстиями. Через них одновременно отводится выхлоп блока питания и забирается свежий воздух для охлаждения процессорного кулера.
А вот и верхняя панель, закрытая пластмассовой накладкой с решеткой, состоящей из крупных ромбовидных ячеек. Как видим, именно здесь располагаются слоты расширения и выходы материнской платы, развернутой на 90 градусов в вертикальной плоскости, относительной обычной ориентации.

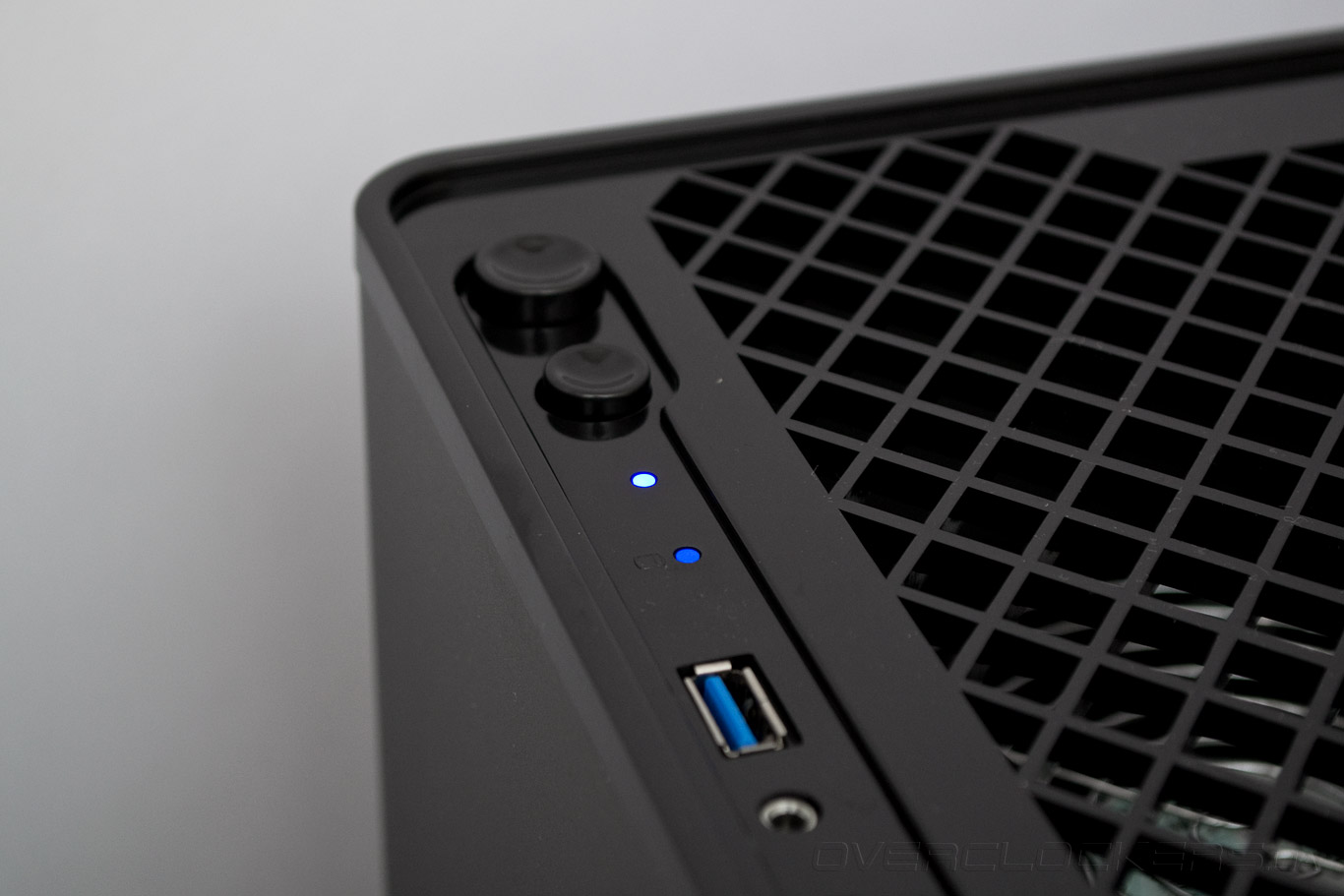

Перед тем, как снять верхнюю решетку, рассмотрим органы управления ПК. Они расположены вертикально на верхнем торце передней панели. Слева направо расставлены кнопки запуска и перезагрузки системы, два индикатора работы ПК и активности накопителей синего цвета и два порта USB 3.0, разделенных 3,5-мм аудио входами для микрофона и наушников.

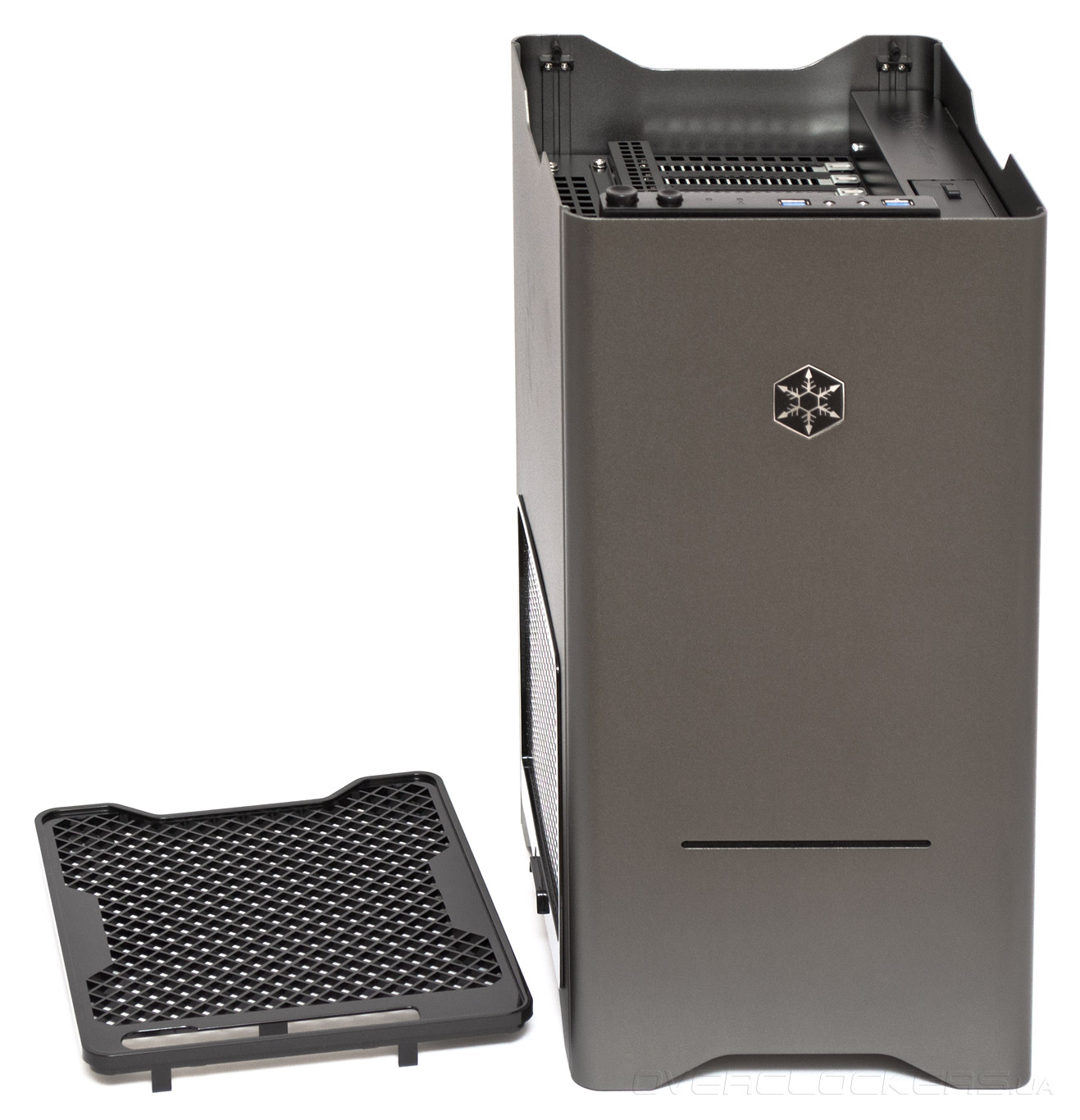

Пластиковая верхняя решетка крепится с двух сторон. Со стороны передних разъемов есть три клипсы, а с задней стороны — два зажима. Для демонтажа панель следует плавно потянуть вверх.

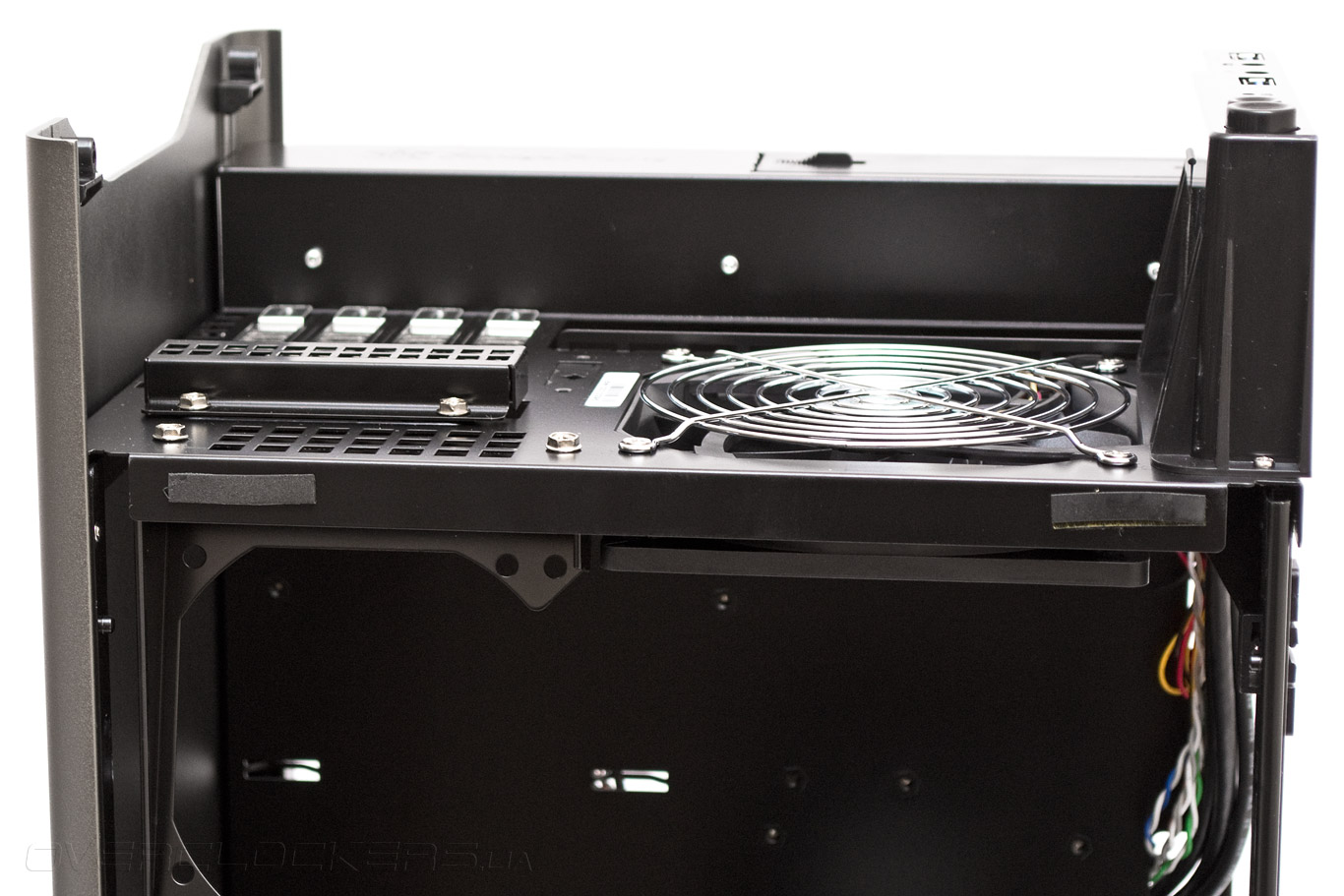

На верхней панели наблюдается типичное для mATX расположение компонентов. Вытяжной 120-мм вентилятор закрыт металлической решеткой, над ним находится четыре вентилируемых слота карт расширения. Справа встроен отсек горячей замены накопителей формата 3,5″. После подключения всех разъемов, провода от них продеваются через вырез в задней панели и накрываются сверху пластмассовой решеткой.
Чтобы открыть отсек горячей замены достаточно оттянуть защелку на дверце. После этого заглушка откидывается вбок самостоятельно, под действием пружины.
Затем вставляем жесткий диск в отсек и осторожно опускаем его до щелчка. После закрываем крышку. Чтобы извлечь его обратно, нужно потянуть за дверцу отсека как за рычаг. Когда накопитель установлен и работает, на нижней части крышки будет гореть синий индикатор.
Между верхней панелью и пластмассовой решеткой есть 70 мм пространства, чего должно быть достаточно для подключения и изгибания большинства обычных кабелей и разъемов.
Нижняя панель корпуса имеет два крупных вентиляционных отверстия, закрытых магнитным пылевым фильтром.
Ближе к задней правой части расположен глубокий разъем для подключения кабеля к блоку питания. Несложно догадаться, что подойдут только прямые вилки, изогнутые попросту не влезут.
Крупные резиновые ножки хорошо изолируют шум и вибрации. Они установлены почти заподлицо с боковыми панелями, выступая всего на пару миллиметров, чтобы не нарушать эстетику внешнего вида в целом.
Фильтр сделан из качественной мелкой сетки и пластиковой рамки, в которую встроено множество мелких магнитов, обеспечивающих плотное прилегание к нижней панели. Извлечь его для очистки очень легко — наклонить корпус и достать одним движением.
Самое крупное отверстие на дне корпуса предназначено для вентиляции блока питания. Два помельче — для доставки воздуха к видеокарте и частично к процессору. Через них виден 120-мм вентилятор, установленный под углом. Если его демонтировать, то на нижнюю панель можно повесить два 80-мм пропеллера.
Обычно мы начинаем вторую часть с информации про совместимость корпуса с разнообразными компонентами, но в данном случае читатель сможет найти эти сведения ближе к концу раздела. Причиной тому есть желание осветить процесс разборки шасси. Конечно же, все подробно описано в инструкции, но ее читают редко, и, как правило, после того, как сломают изделие. Итак, все съемные внешние панели SilverStone Fortress FT03 крепятся без использования винтов. Начинается все с демонтажа верхней пластмассовой решетки. Просто тянем ее вверх, взявшись за выемки с обеих сторон.
Передняя панель держится на четырех клипсах. Чтобы снять ее, беремся за верхнюю часть и тянем на себя.
Вот крепежная клипса крупным планом. Она сделана из пластика и прикручена двумя винтами прямо к металлу. Решение удобное, но его надежность и долговечность вызывает определенные сомнения.

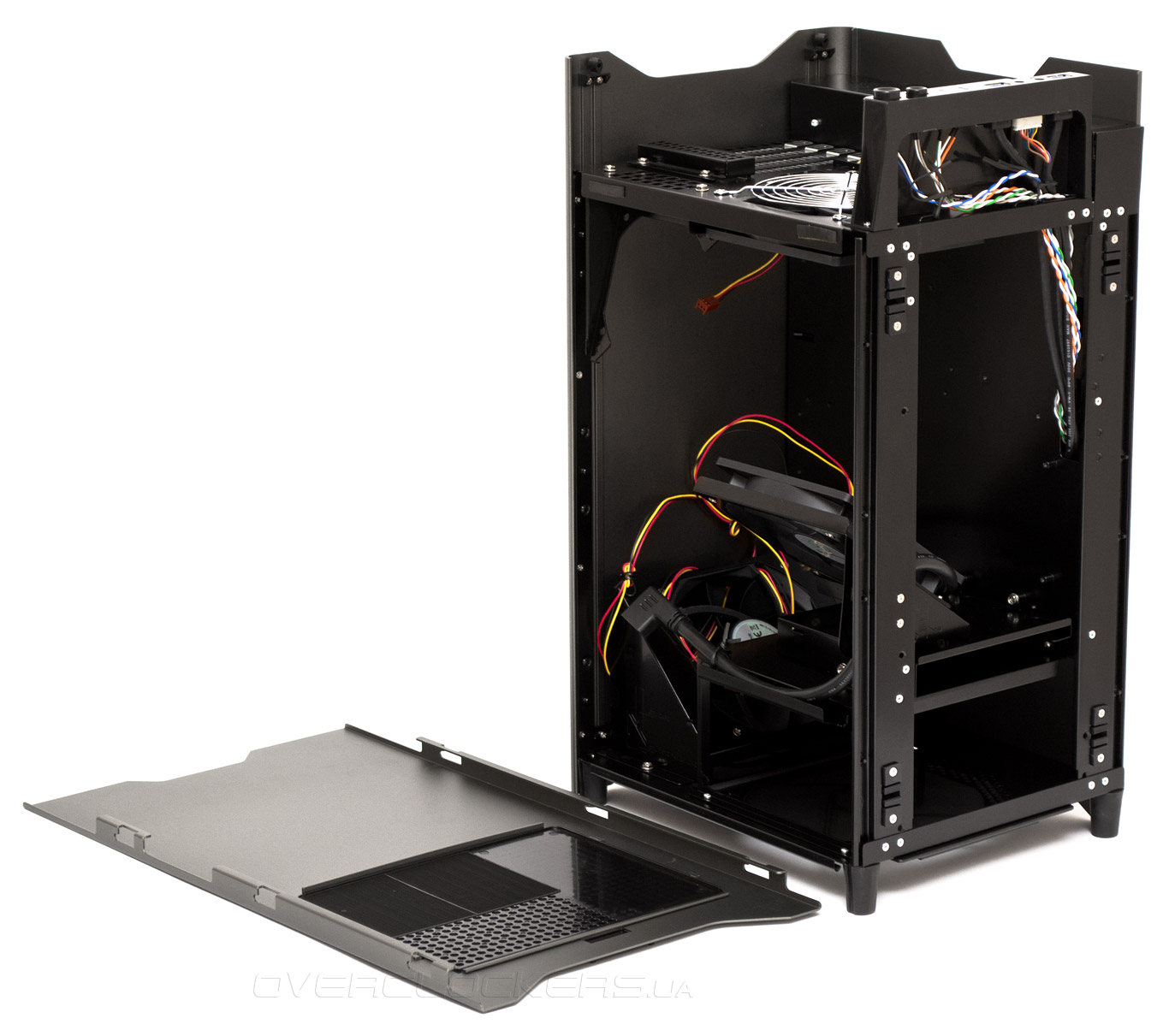

Левая боковая панель сдвигается по направлению вверх, после чего ее тоже следует осторожно потянуть на себя.

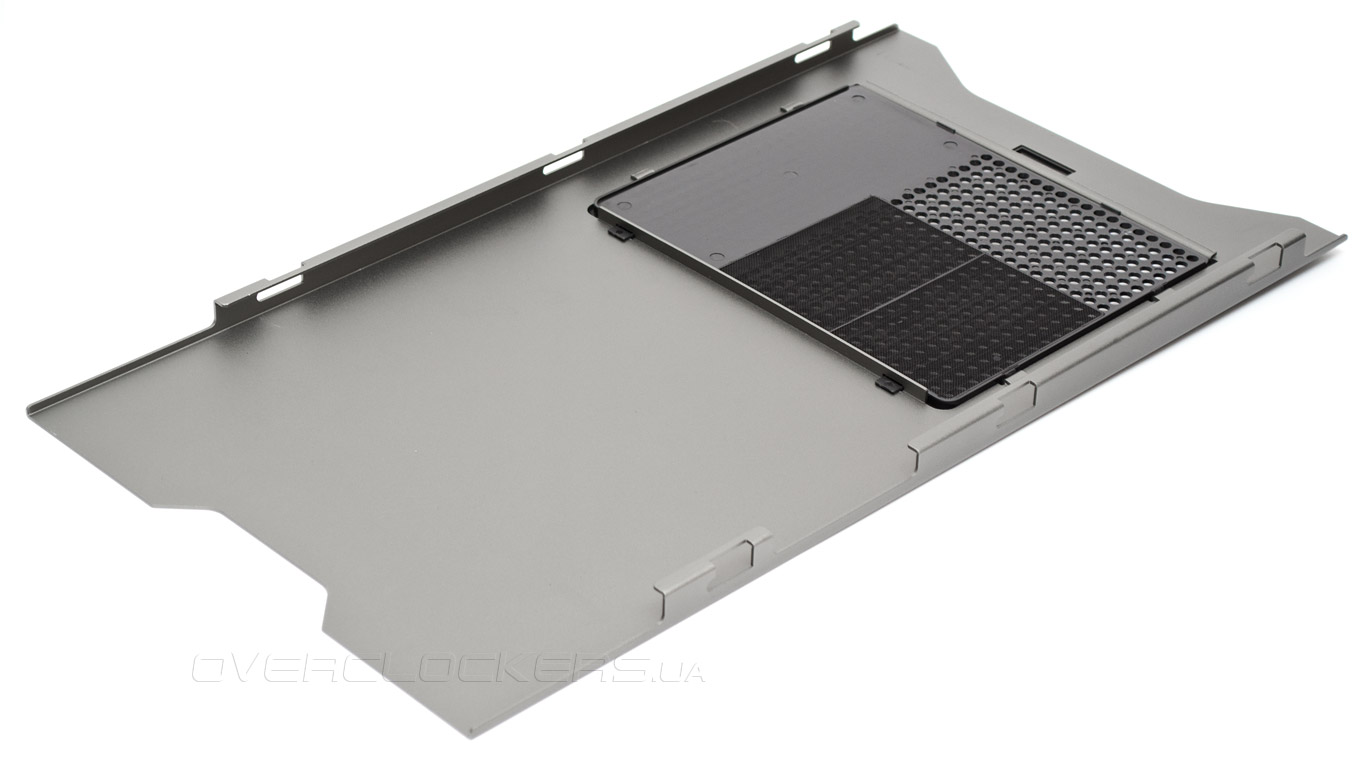

Пластиковая решетка на левой боковой дверце, как оказалось, состоит из трех сегментов. Часть с фильтром находится напротив внутреннего вентилятора. Через отверстия без фильтра выходит теплый воздух от блока питания. Сплошная часть попадет в район расположения видеоадаптера.

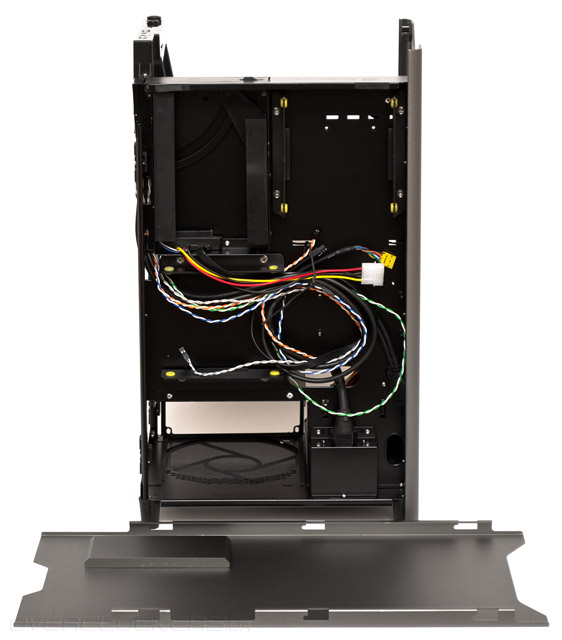

Правая панель снимается аналогично левой — сначала тянем вверх, затем на себя. За ней находятся отсеки для накопителей.

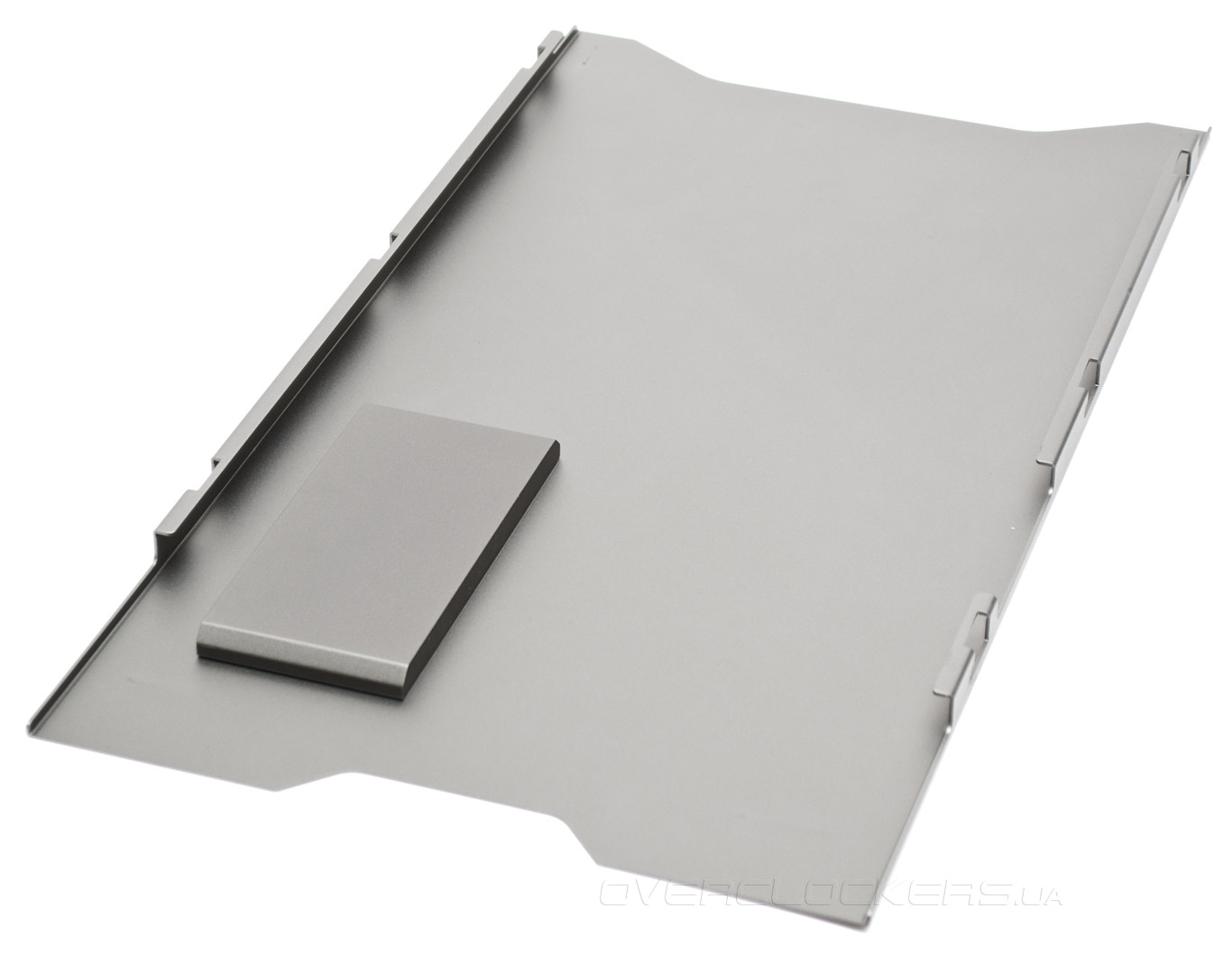

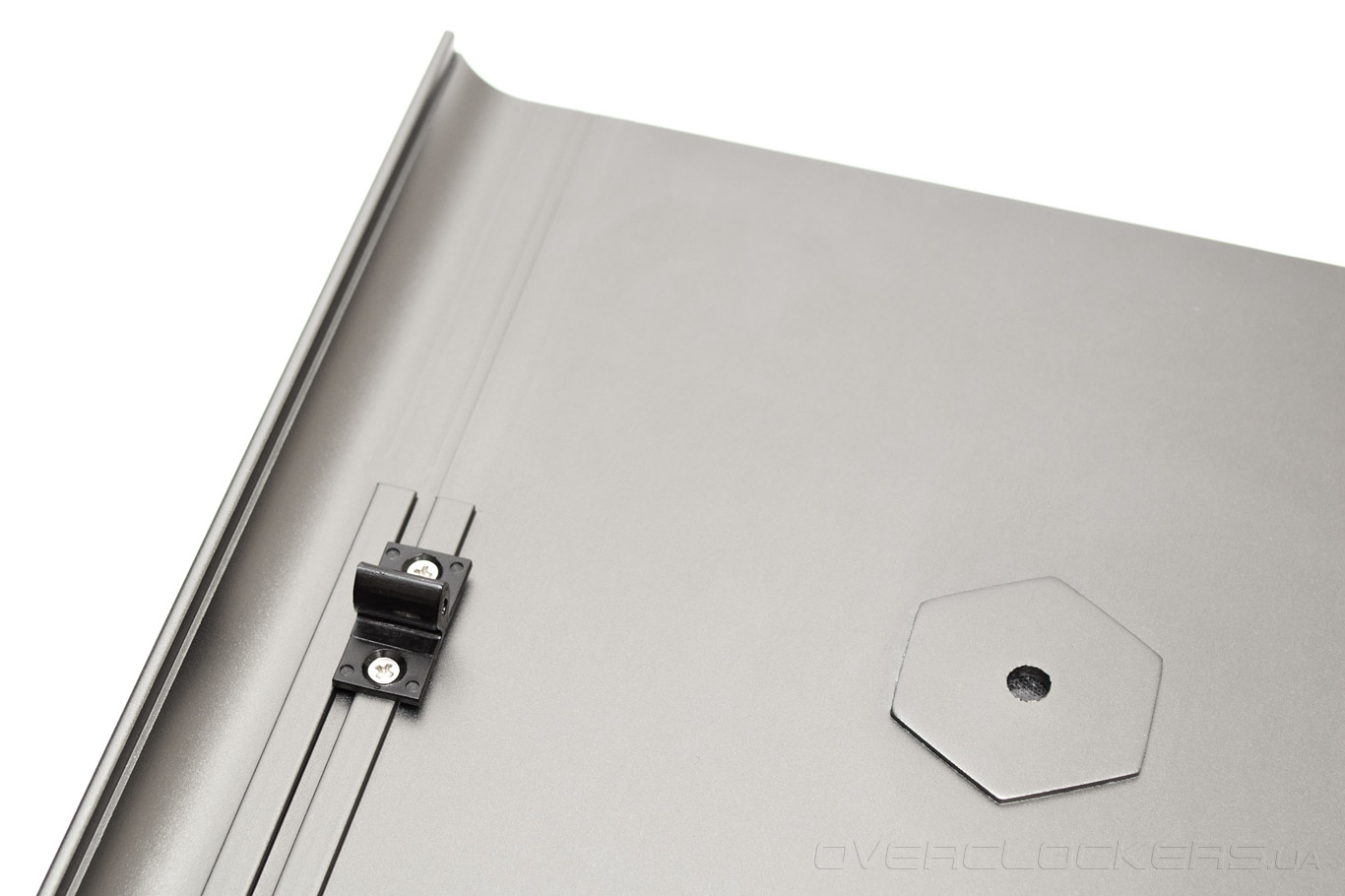

Металлическая накладка на правой панели расположена напротив отсека горячей замены жесткого диска и выполняет одновременно роль направляющих и радиатора. Она нужна для отвода тепла, поскольку воздухообмен в кармане фактически отсутствует. По большому счету, все три дверцы можно было бы сделать из цельного листа металла, крепить к шасси на салазках и фиксировать парой винтов, но инженеры SilverStone почему-то рассудили иначе. В результате, корпус нельзя поднимать, удерживая за боковые и переднюю панели, иначе они откроются. Держаться можно только за дно, ножки или заднюю панель.

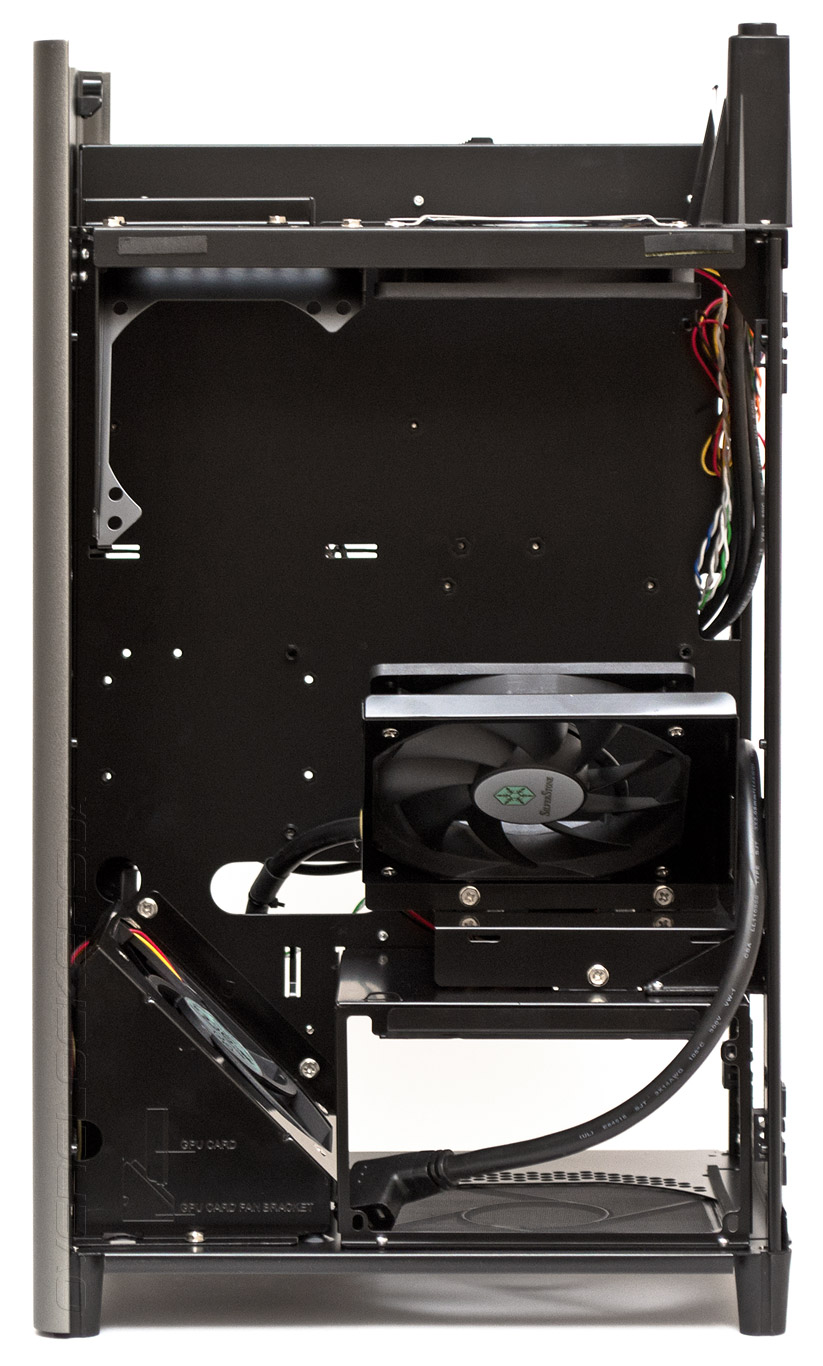

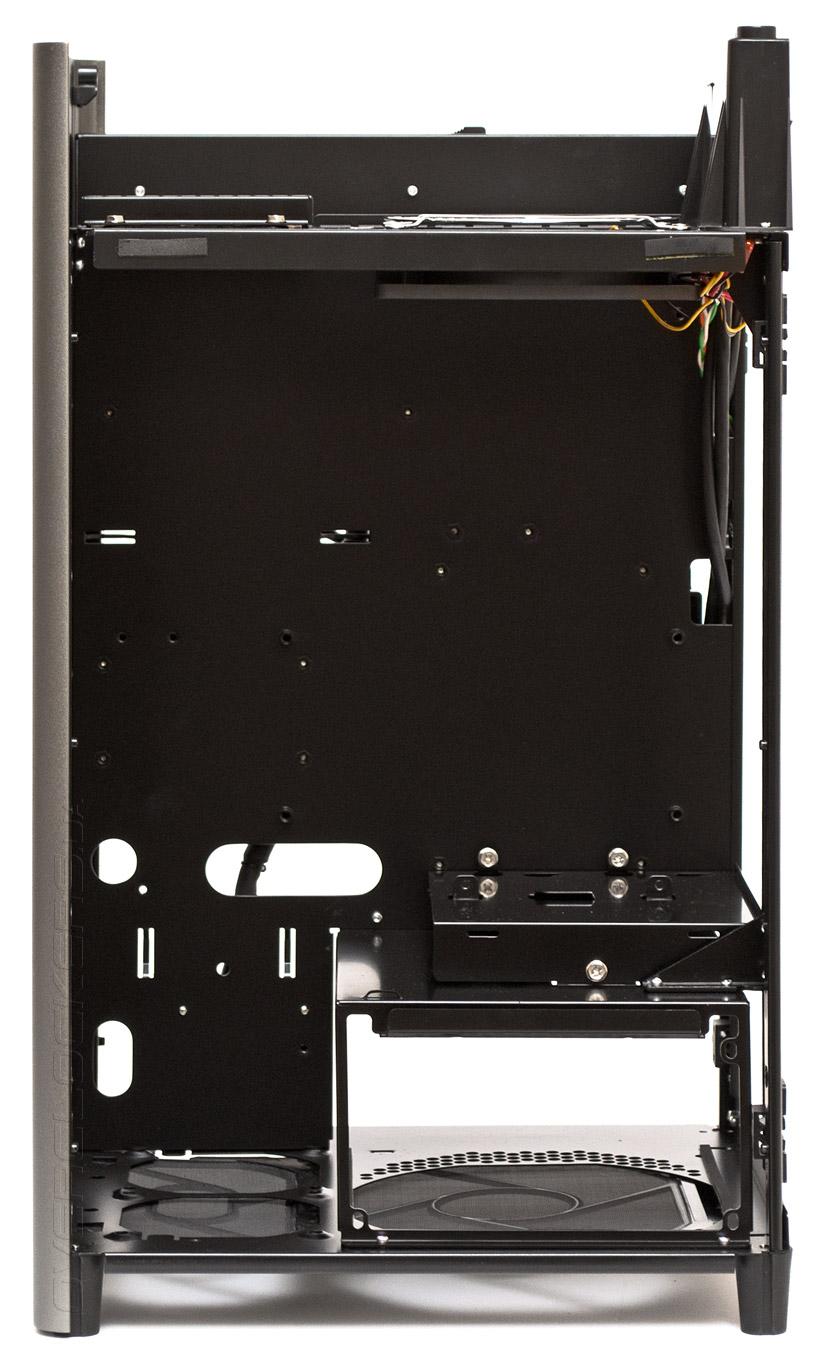

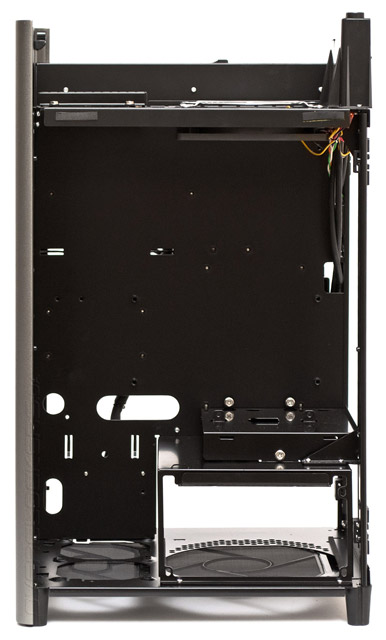

Заглянем внутрь. В данном ракурсе мы смотрим с левой стороны. Изначально, кажется, что пространства в корпусе мало и непонятно, как все компоненты можно здесь разместить. Людям, страдающим клаустрофобией, это шасси явно не подойдет. К счастью, большинство внутренних конструкций легко снимается.

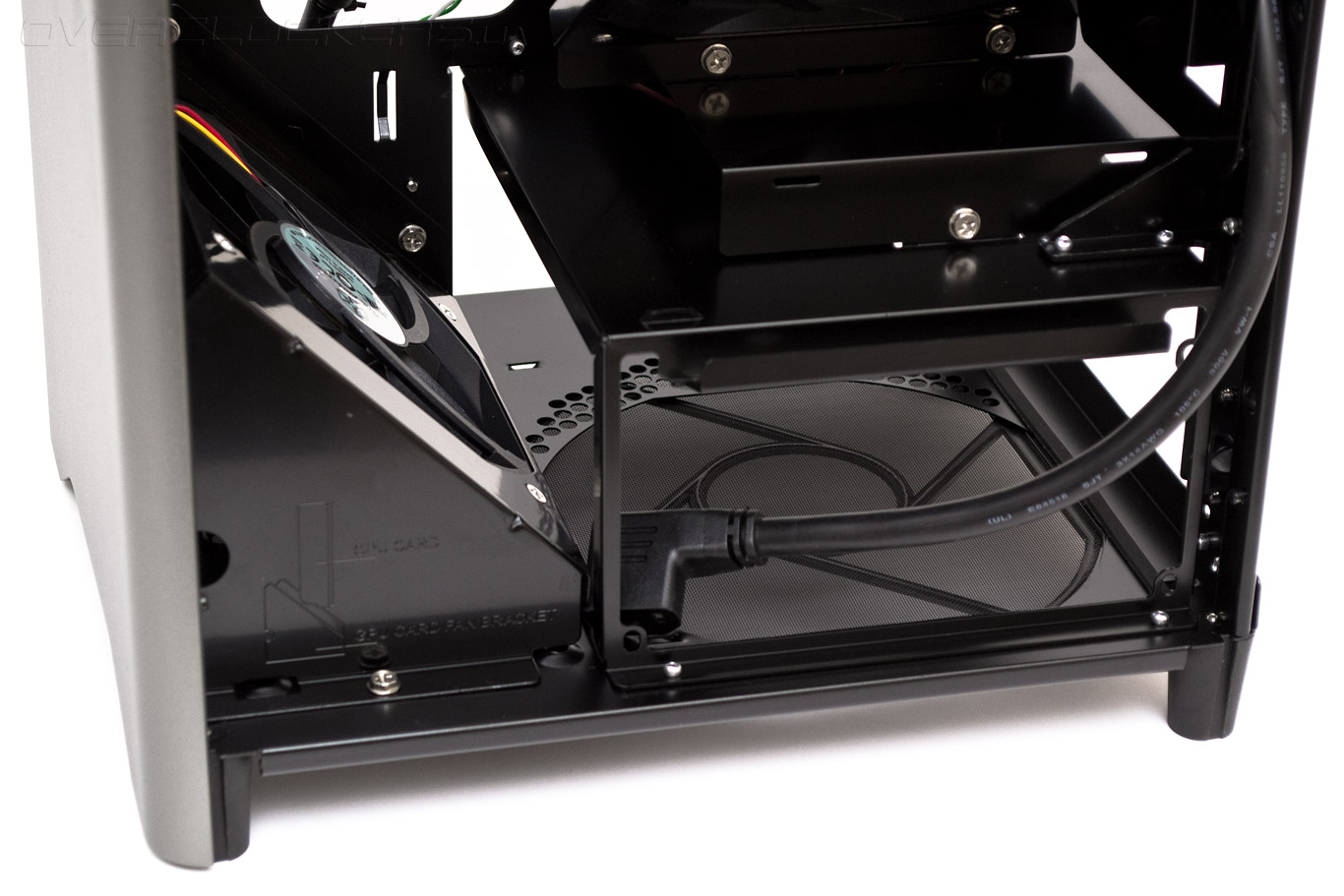

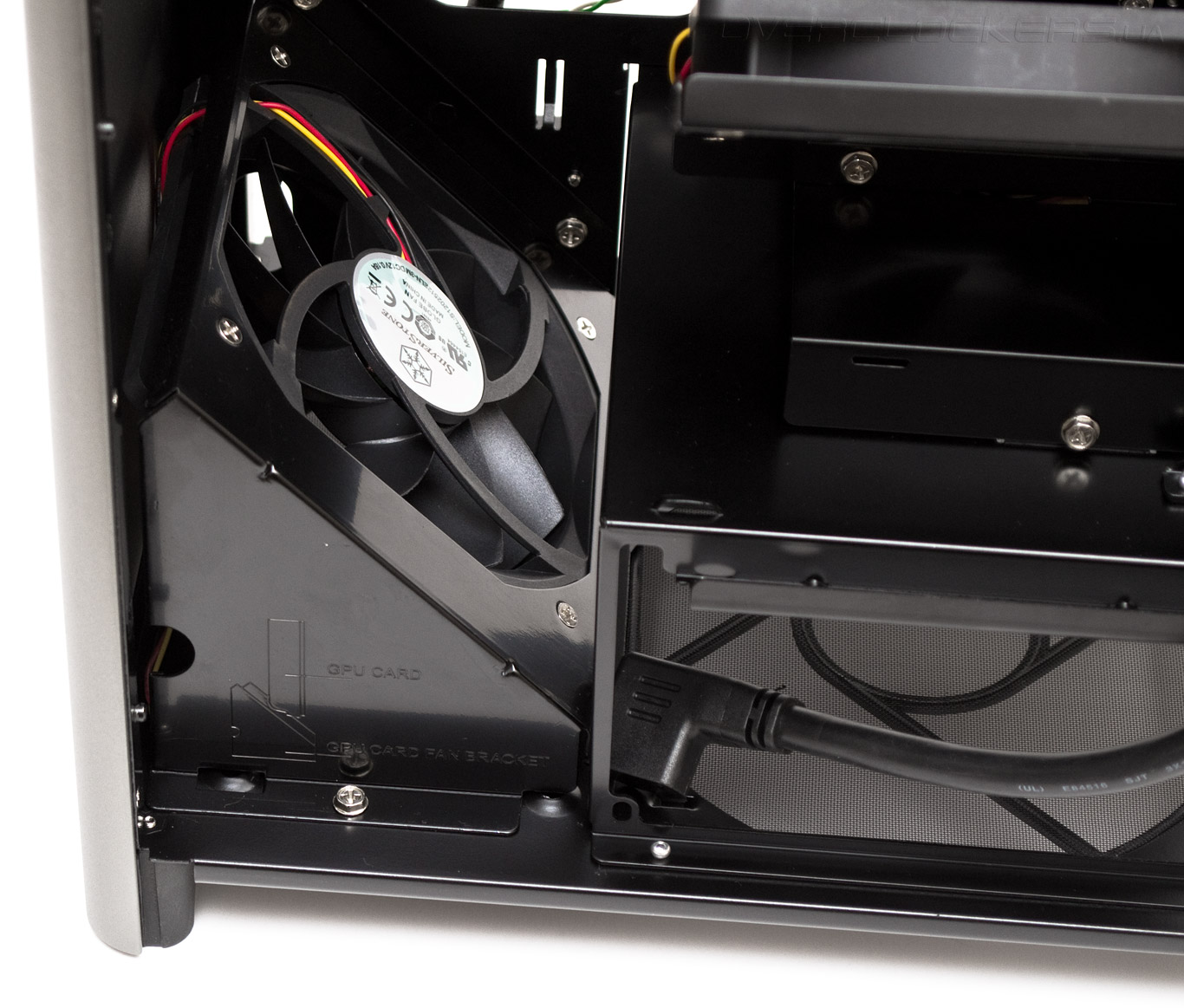

В левой нижней части находится корзина первого 120-мм вентилятора, наклоненного под углом 45 градусов (иначе бы он просто здесь не поместился). Пропеллер забирает воздух снизу и доставляет его к видеокарте, находящейся строго над ним и, частично, к радиатору процессора. Из-за данного наклона уменьшается возможная длина плат расширения, но если корзину нужно будет снять, снизу есть посадочное место для двух 80-мм вентиляторов, расположенных строго горизонтально.

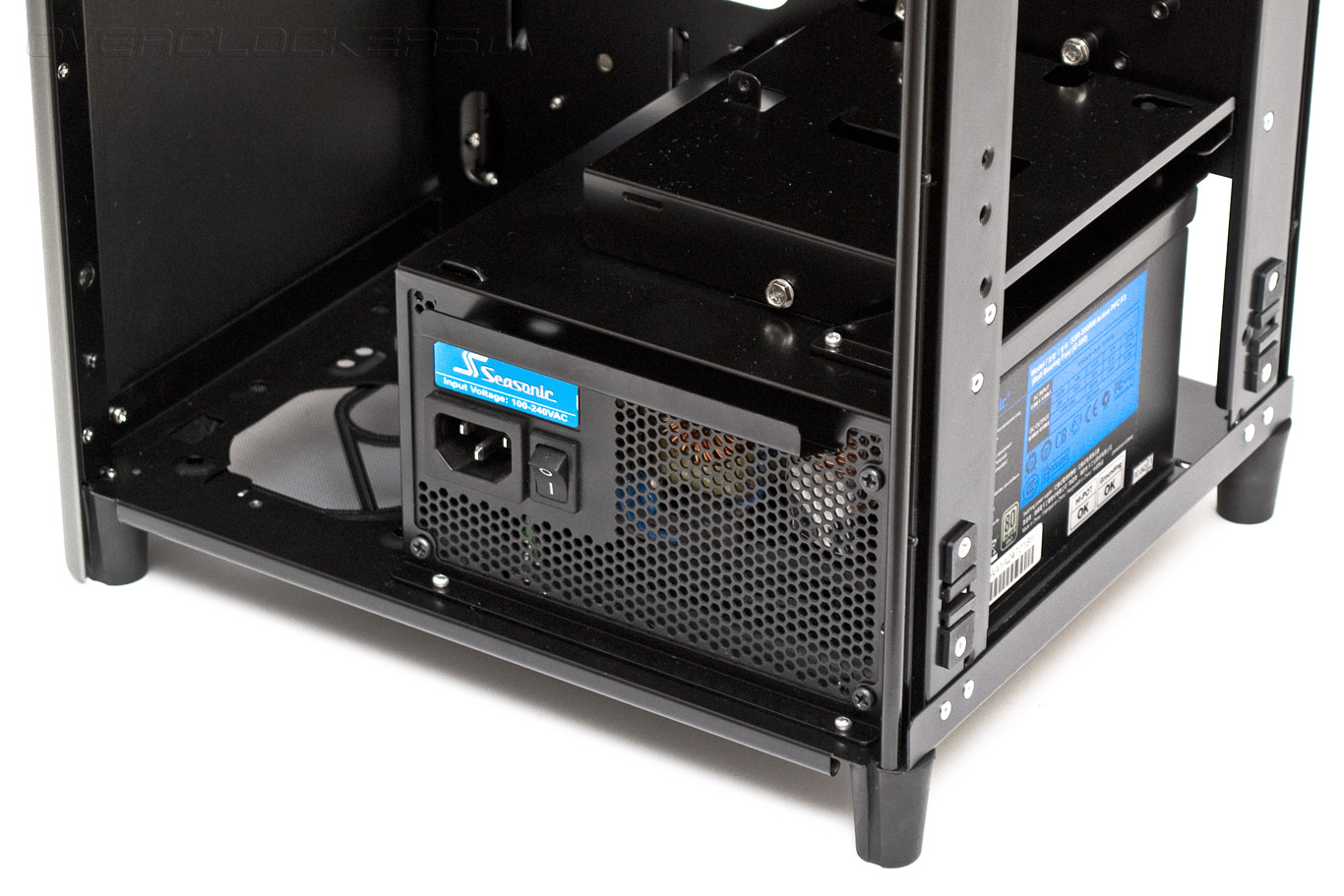

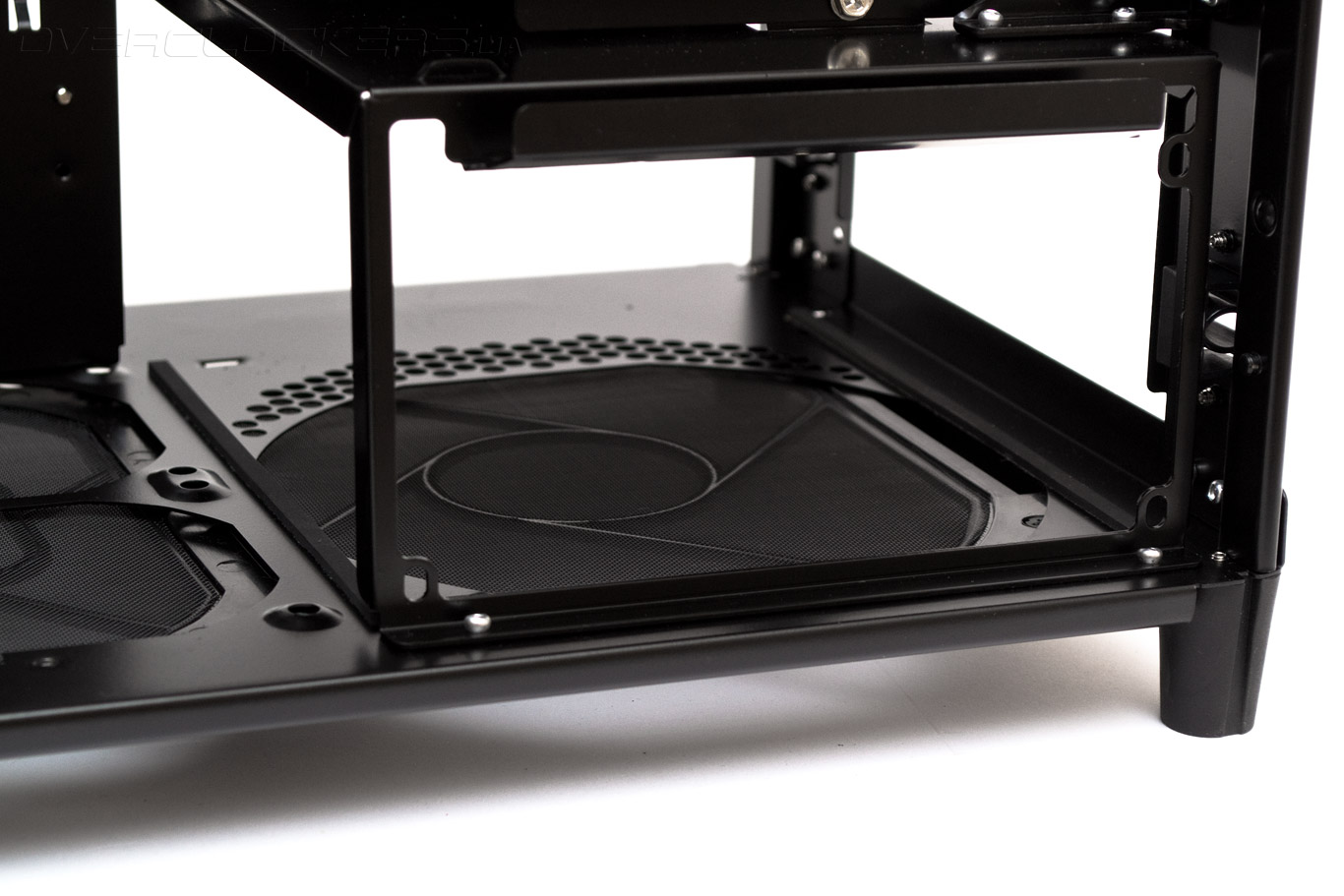

Справа снизу находится рамка для крепления стандартного ATX-совместимого блока питания. Возможна ориентация исключительно вентилятором вниз. Рекомендуемое ограничение по длине БП составляет 180 мм, но лучше использовать 160-мм модели, тогда останется приличный запас места для поворота, подключения и укладки проводов. Крепится блок тремя винтами вместо четырех. В комплекте есть специальный удлинитель силового кабеля, загнутый под углом 90 градусов, чтобы можно было закрыть боковую дверцу.

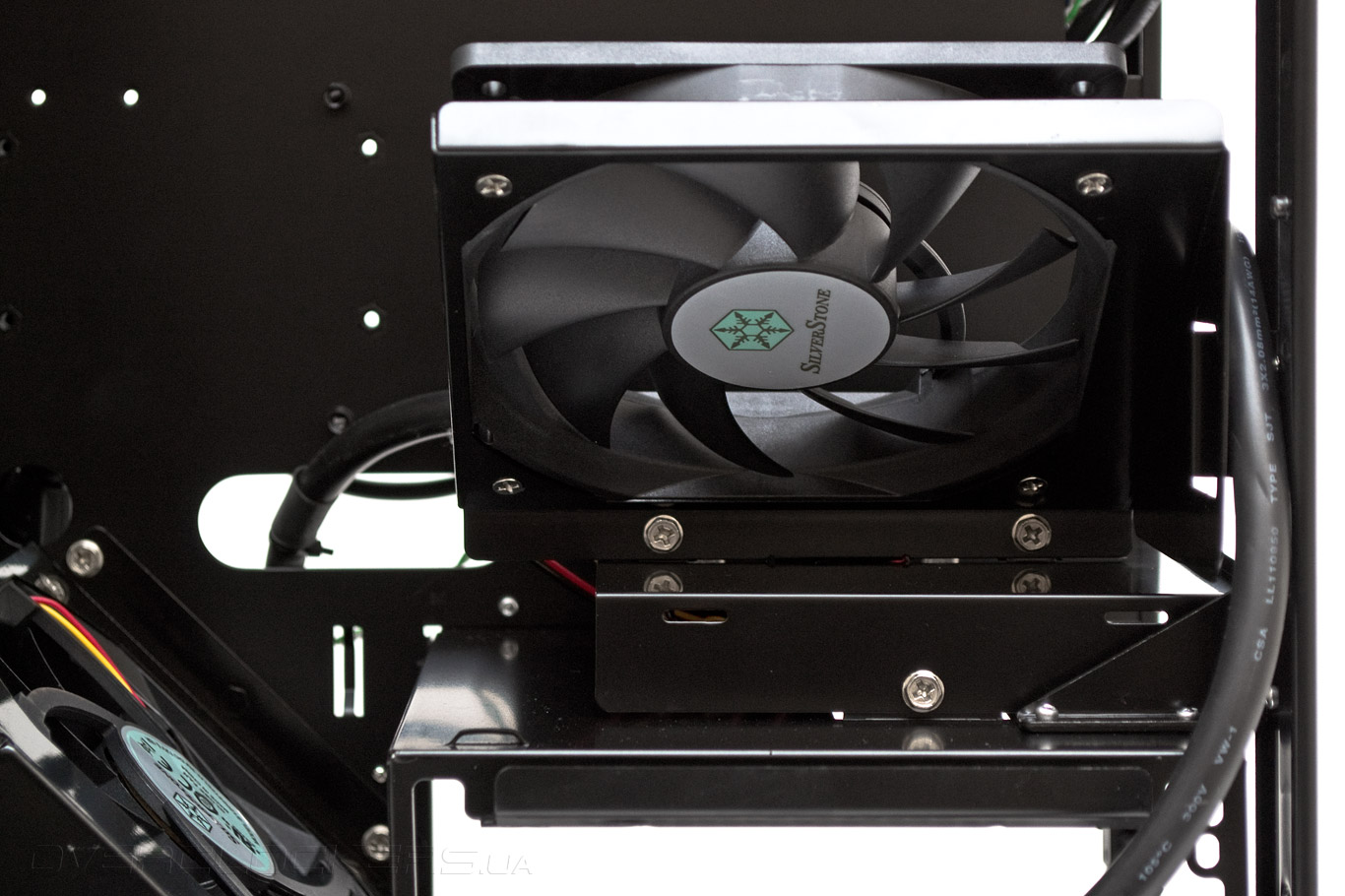

Над рамкой блока питания расположен съемный отсек для тонкого привода оптических дисков. К нему и к передней части рамы прикреплен с помощью четырех винтов второй 120-мм вентилятор в металлической обойме. Пропеллер наклонен под значительным углом и при установке материнской платы будет находиться строго над слотами оперативной памяти. Забортный воздух он получает из отверстий в левой дверце. Частично засасывается и теплый выхлоп от блока питания.

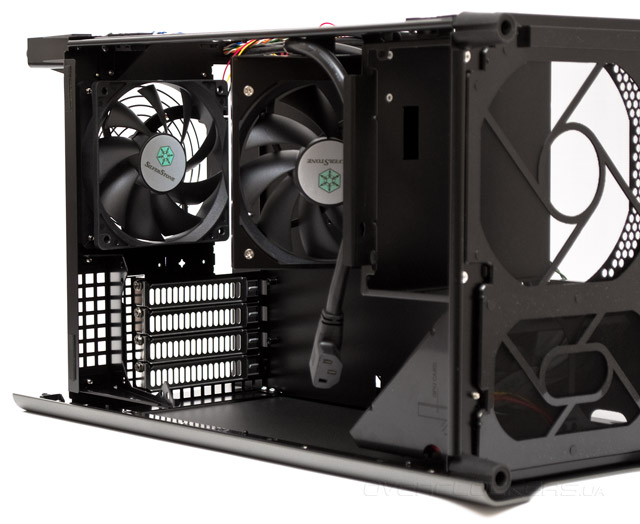

В верхней части слева, ближе к слотам расширения установлена съемная рамка для одного 80- или 92-мм вентилятора. Учитывая ее положение и направление, пропеллер сможет сыграть роль только вытяжной вертушки.
На верхней панели предустановлен третий 120-мм вытяжной вентилятор. Он закрыт металлической решеткой, что значительно улучшает воздухообмен в сравнении с обычной перфорацией. Заглушки слотов PCI вентилируемые и многоразовые.

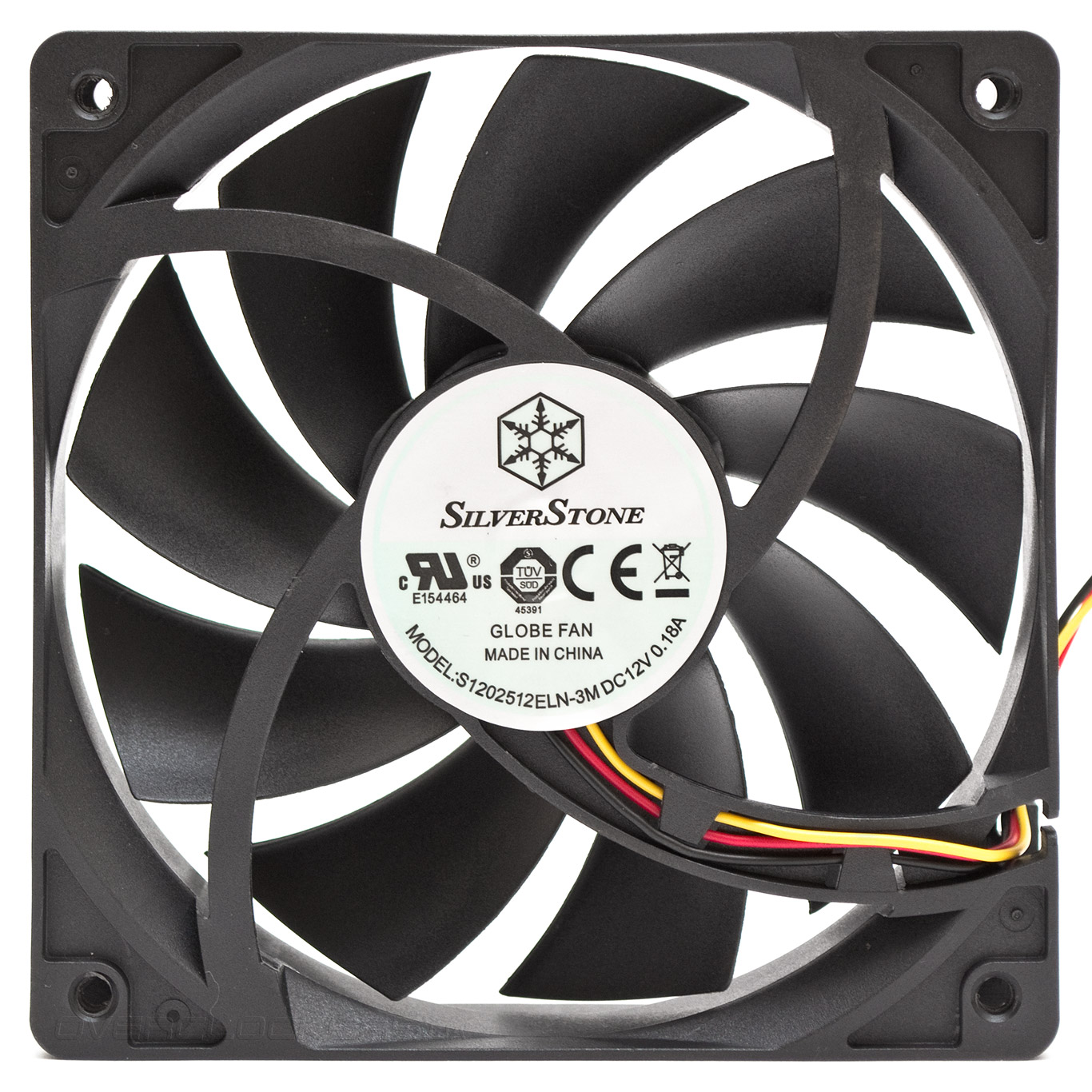

Все три предустановленных 120-мм вентилятора одинаковые. Надпись на обороте указывает, что субподрядчиком в их производстве для SilverStone выступила компания Globefan.
В качестве подшипника используется втулка скольжения, потрескивание которой слышно только совсем вблизи и не будет слышно из корпуса. Значимые паразитные шумы отсутствуют как в вертикальной, так и в горизонтальной ориентации. Длина шнура составляет 500 мм, подключение — трехконтактное, оплетки нет, хотя она была бы здесь не лишней. Крыльчатка стартует с 7 В и 700 об/мин. Аэродинамический шум проявляется при 900 об/мин и 9 В. На полной скорости — 1200 об/мин шум все еще остается на уровне ниже среднего. То есть качество вентиляторов можно охарактеризовать как хорошее. Портит ситуацию лишь то, что пропеллеры крепятся к металлическому корпусу без виброизоляции, а значит гул может передаваться и усиливаться через шасси, что не есть хорошо для корпуса такой цены и такого класса.

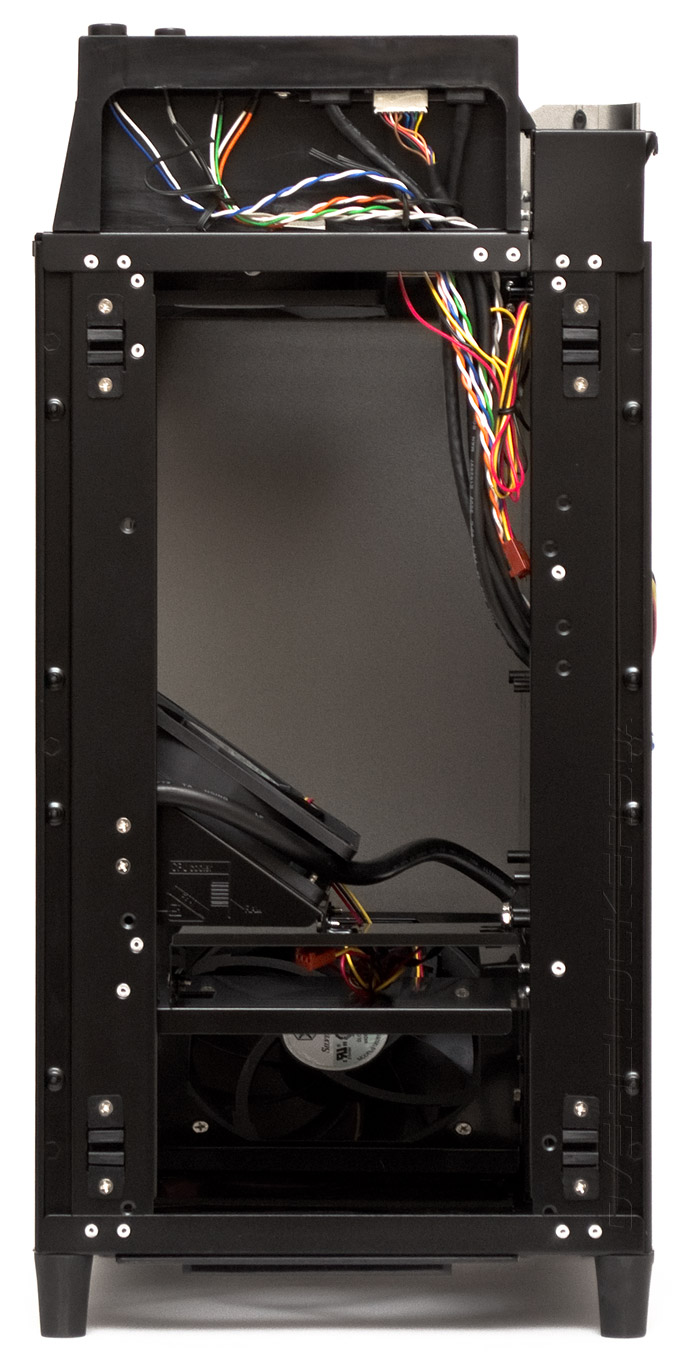

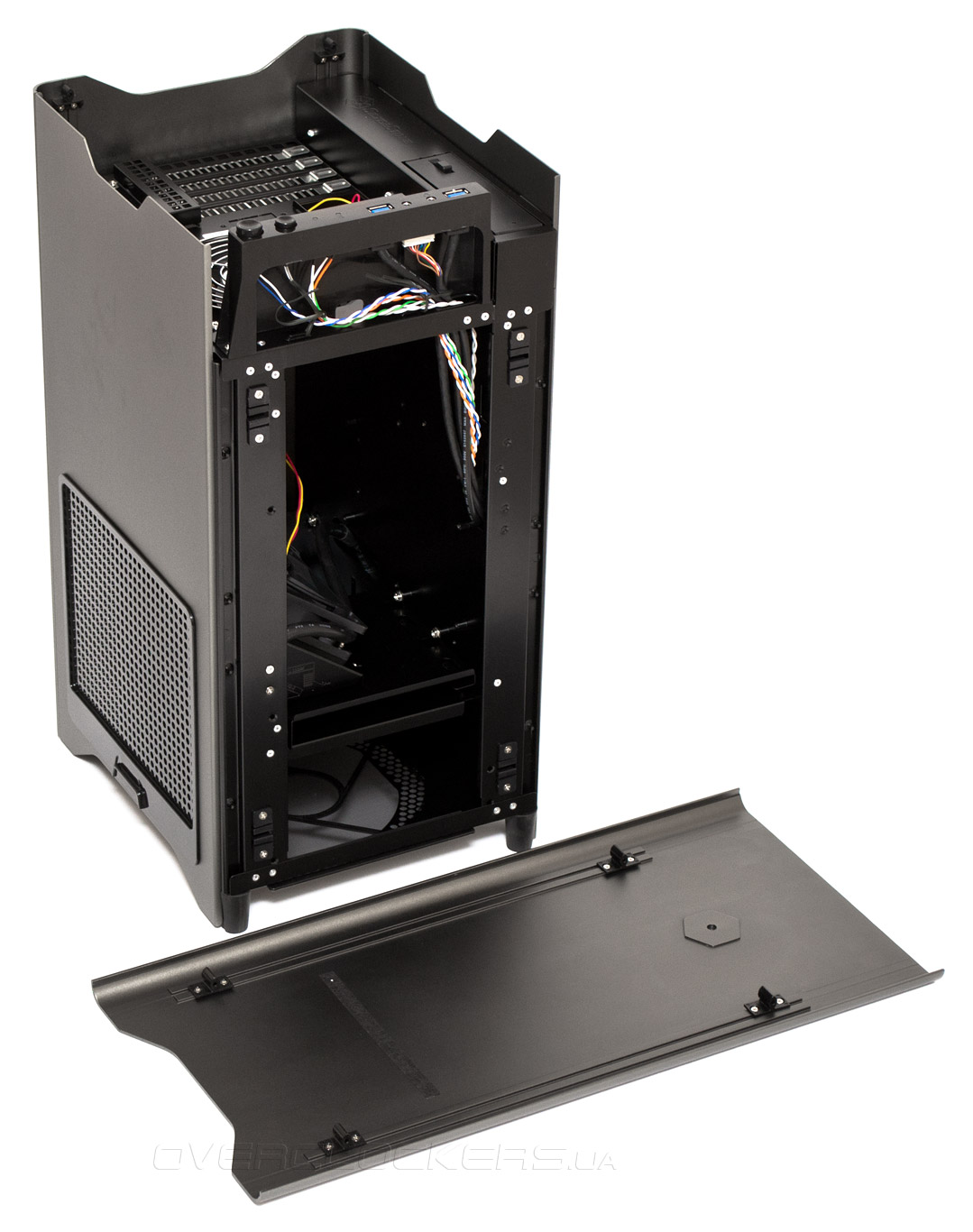

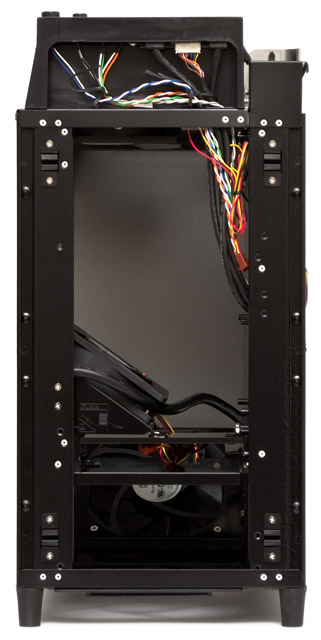

При взгляде на корпус спереди становится окончательно понятно, что в его основе лежит стальная рама, на которую подвешиваются алюминиевые боковые панели. Возникает даже шальная мысль, что изначально шасси планировалось в качестве открытого стенда, но потом было переработано в рамках другой концепции. Все внешние порты и кнопки сосредоточены в пластмассовом «наросте» в передней верхней части корпуса.

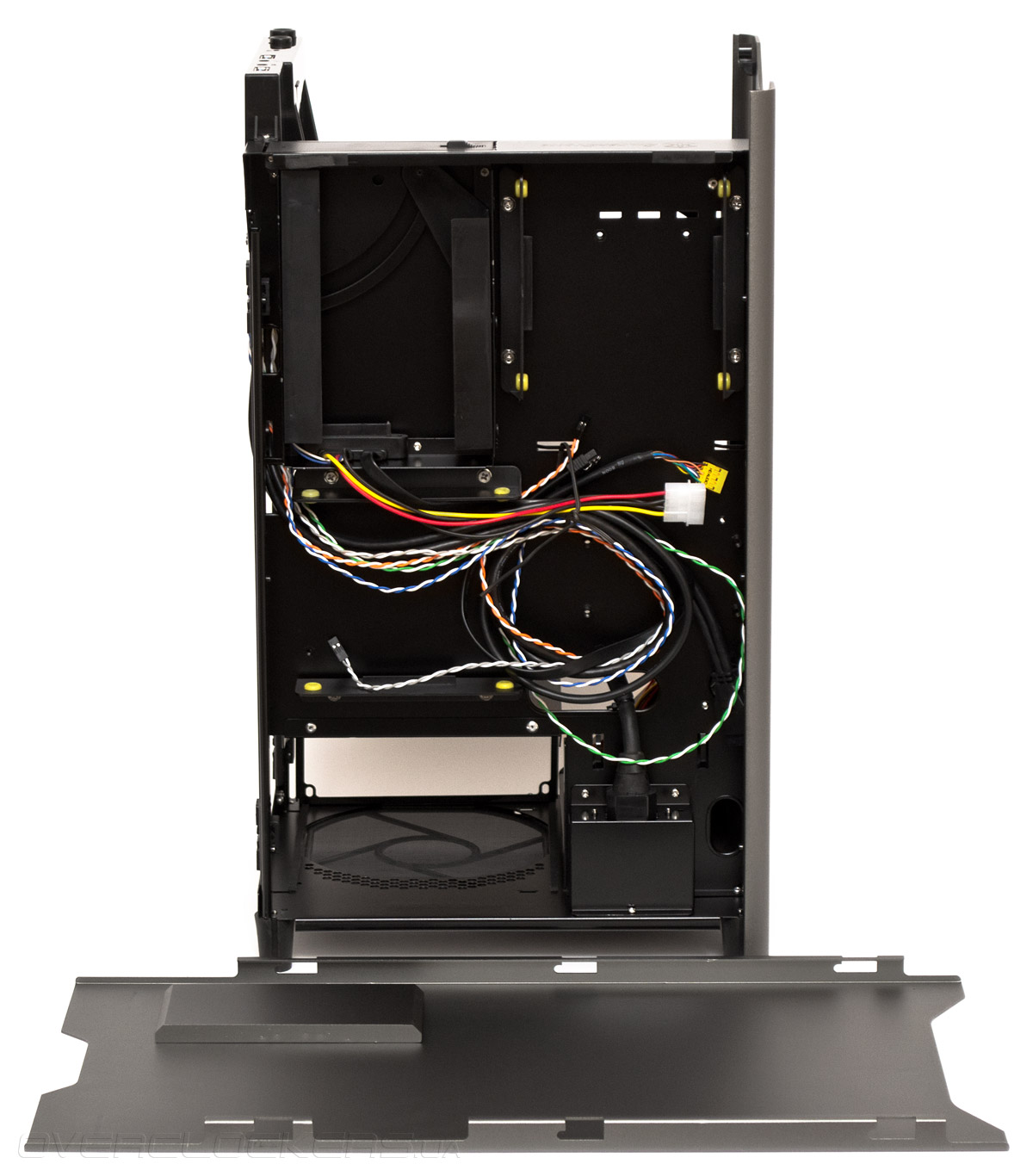

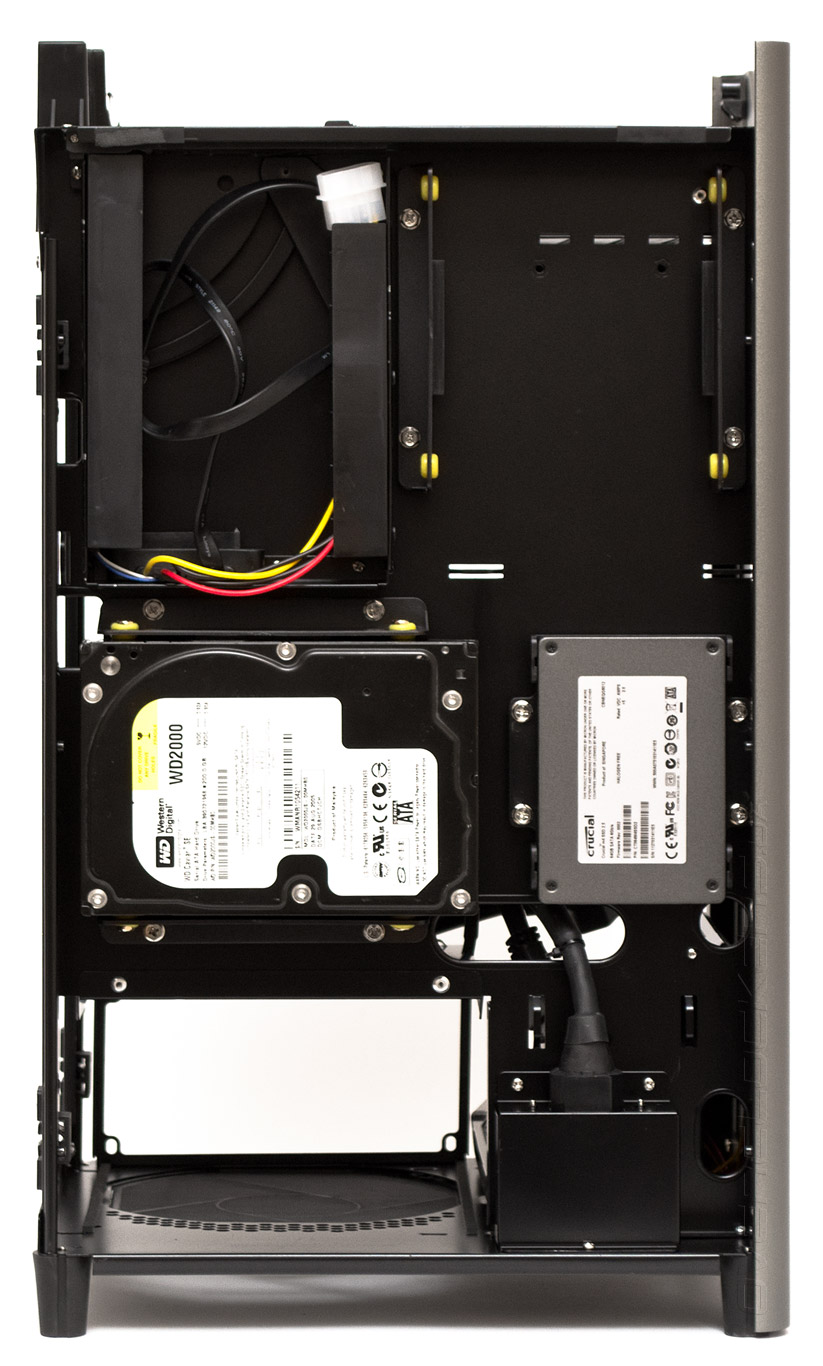

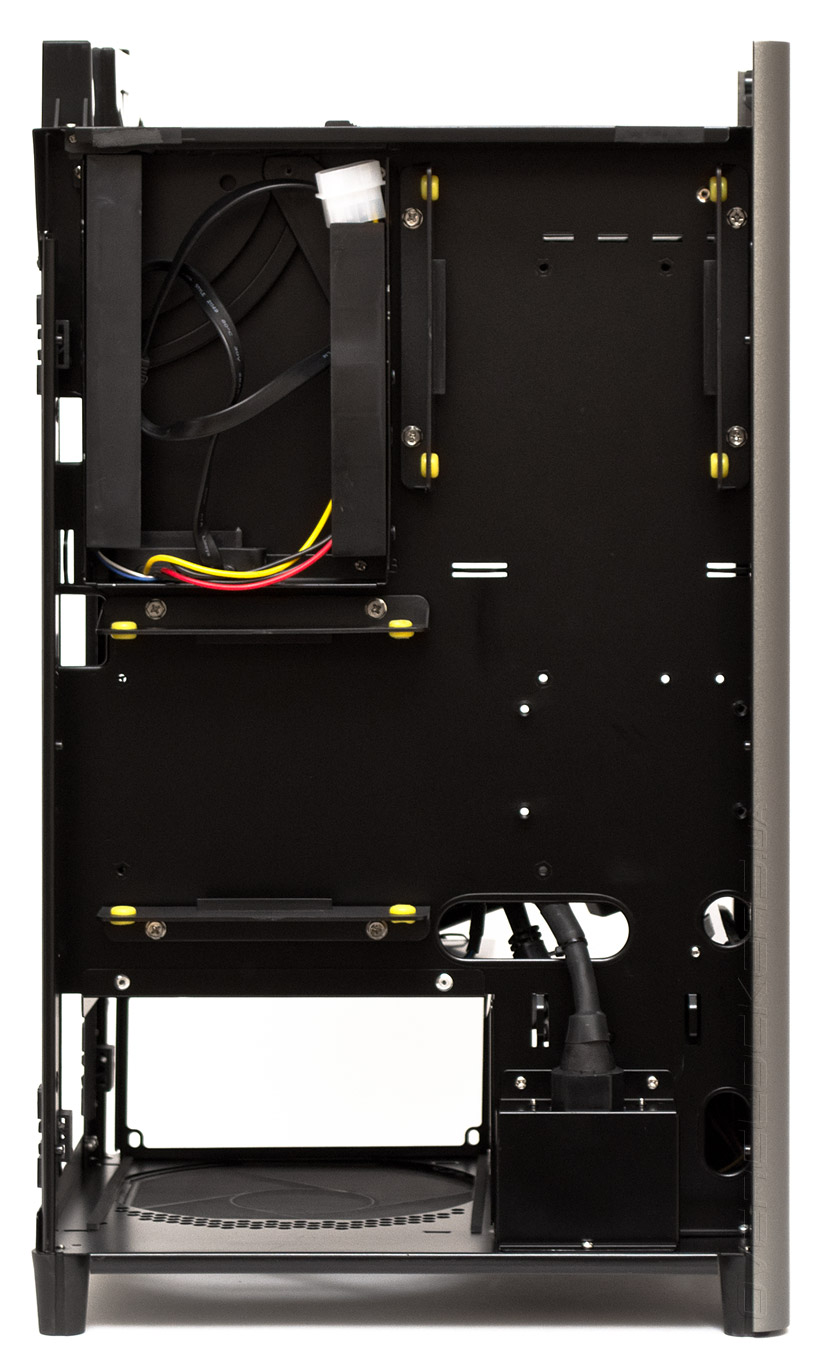

За поддоном материнской платы, который находится со стороны правой панели, есть место для четырех накопителей. Сюда можно установить три жестких диска формата 3,5″ (один из них попадет в отсек горячей замены), и один 2,5″ диск. Для укладки кабелей в поддоне предусмотрено одно крупное и четыре маленьких отверстия.

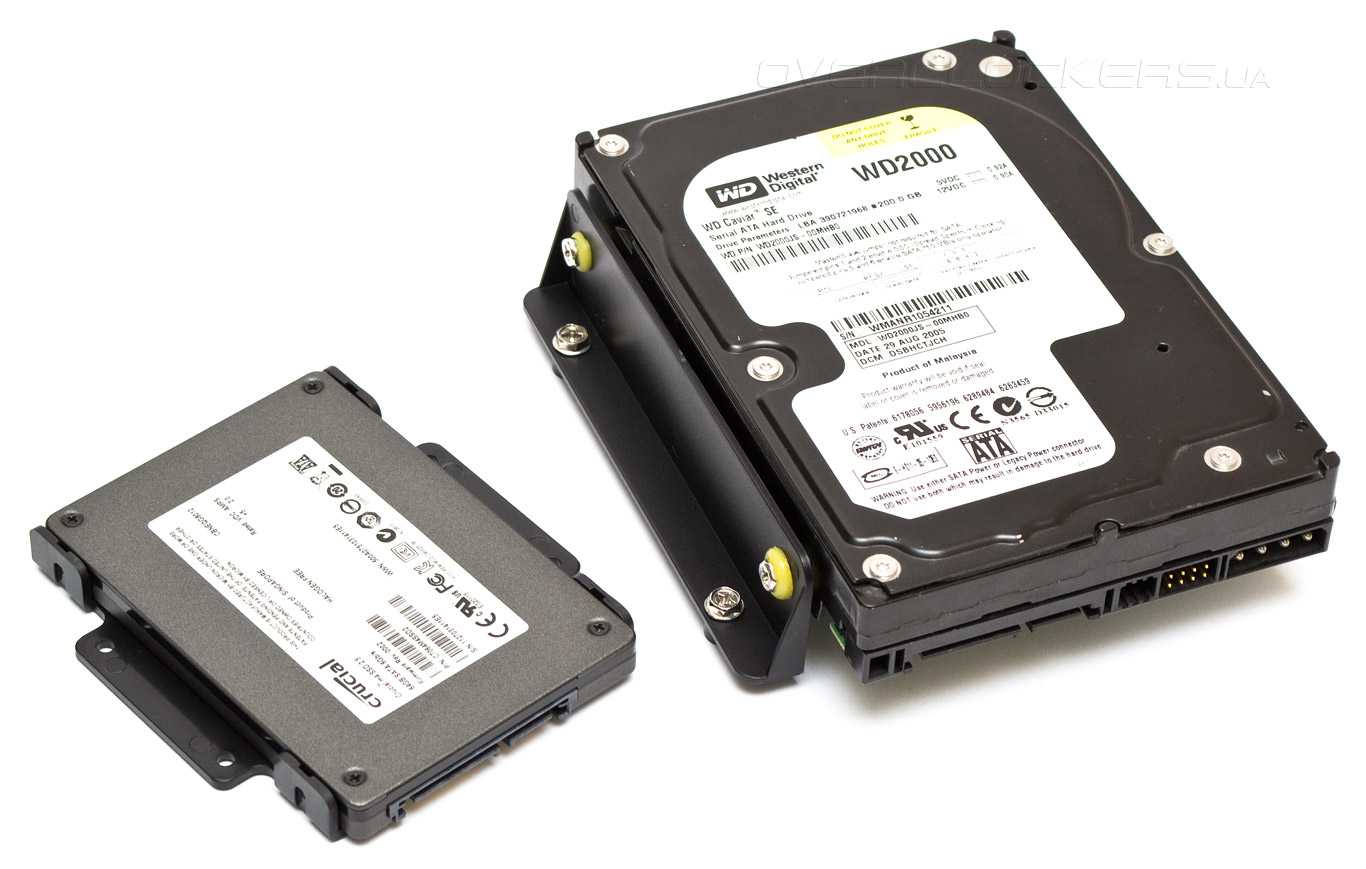

Все накопители устанавливаются с помощью винтов. В отверстиях рельс для 3,5″ дисков сделаны небольшие резиновые прокладки, частично гасящие вибрации, а 2,5″ диски прикручиваются напрямую к пластмассовому лотку.
Ориентация накопителей после установки получается не очень удачной, а доступ к их разъемам затруднен. Это нельзя назвать технологически просчетом, ведь места и так крайне мало, но в комплект могли бы добавить какие-то кабели, облегчающие сборку. Например, специальный переходник питания.

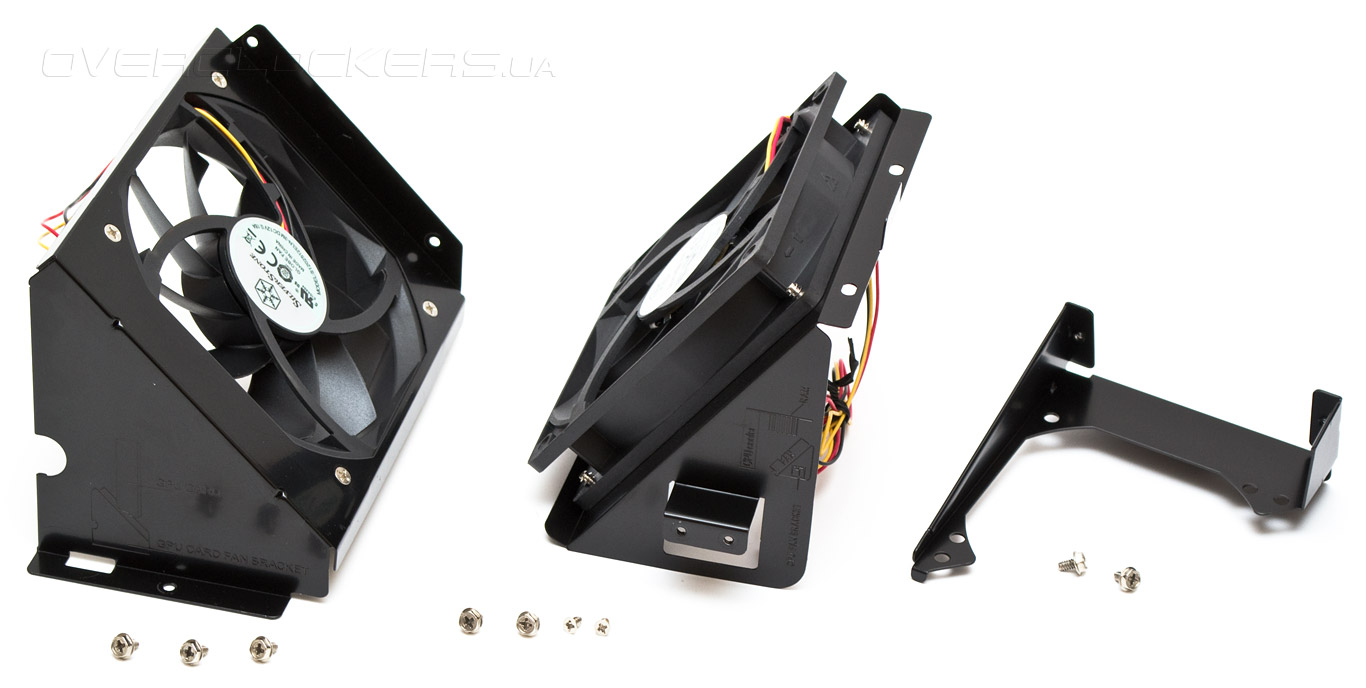

Все внутренние рамки вентиляторов можно легко демонтировать. Стоит отметить, что нижний вентилятор лучше ставить на место до установки видеоадаптера.
SilverStone Fortress FT03 поддерживает установку материнских плат формата MicroATX и Mini-ITX. Все стойки материнской платы, кроме нижней левой, намертво впаяны в поддон. Допустимая высота процессорного кулера, по официальным данным, заявлена на отметке 167 мм. По моим замерам, поместится кулер до 172 мм включительно. Предельно возможная длина видеоадаптера составляет 375 мм. С установленными 80-мм вентиляторами — 350 мм. С установленным 120-мм вентилятором — от 310 мм в первом слоте расширения до 265 мм в четвертом. Допустимая длина блока питания — 180 мм.

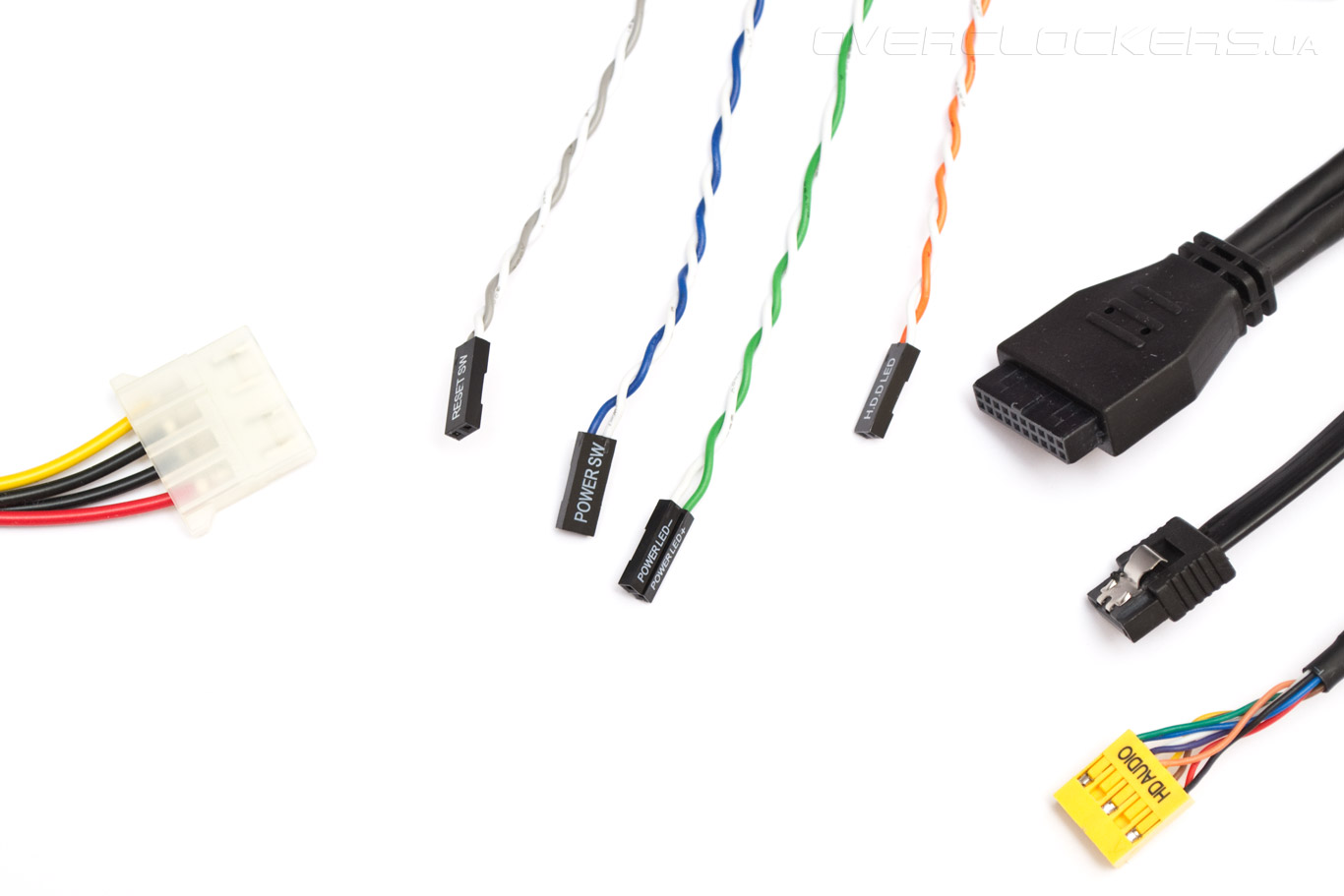

В наборе проводов присутствуют: один разъем «молекс» для питания встроенного кармана горячей замены накопителя и кабель SATA от него же; четыре стандартных кабеля от индикаторов работы ПК, активности дисков, запуска и перезагрузки; разъем для внутреннего подключения USB 3.0 и провод HD Audio.
Сборка системы в SilverStone Fortress FT03 имеет ряд особенностей, на которые следует обратить внимание, и проходит несколько сложнее, чем в обычном корпусе. Начнем с блока питания. На его посадочное место приклеены резиновые демпферы, а рамка крепления имеет легкий перекос. Поэтому вталкивать блок на место со стороны правой панели следует осторожно, без применения лишней силы. В моем случае выступы на блоке регулярно цеплялись за что-то в корпусе, приходилось постоянно править траекторию его движения. И все равно — какая-то заклепка умудрилась изрядно оцарапать БП.
Второй момент связан с укладкой удлинителя силового кабеля. Подключить питание напрямую к блоку мы не сможем, поскольку со стандартным проводом не закроется левая дверца.

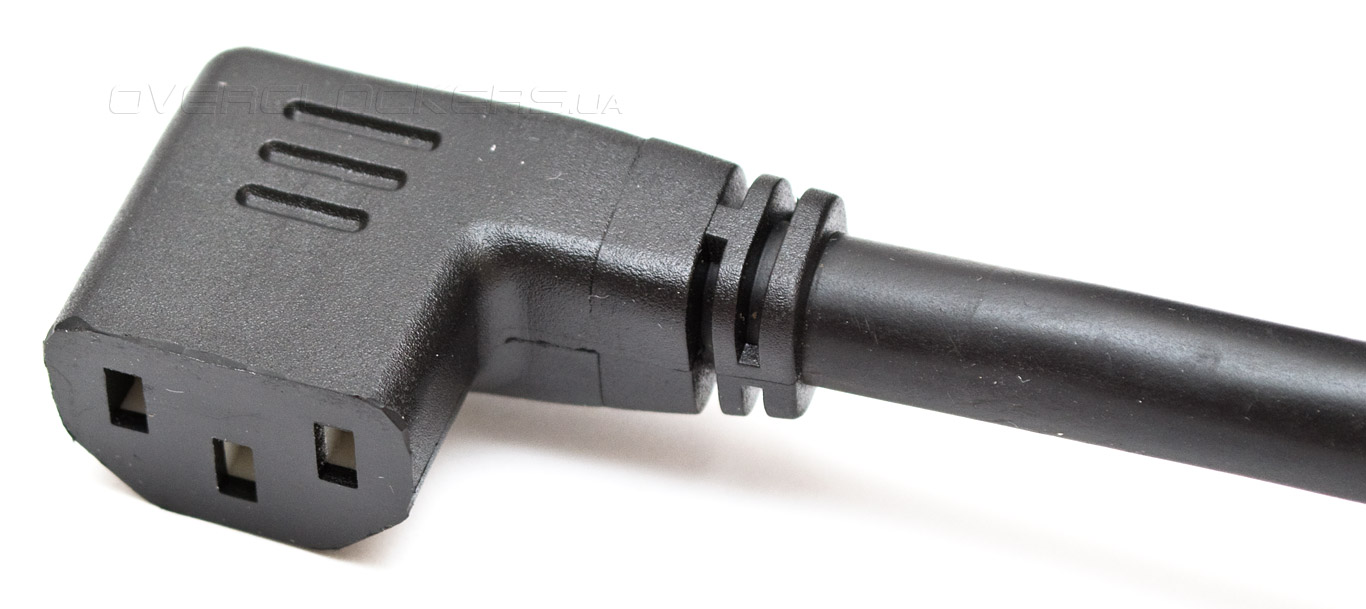

Удлинитель имеет разъем, изогнутый под углом 90 градусов, но не в том направлении, в котором смотрит розетка на блоке питания. Поэтому провод удлинителя приходится выворачивать под очень неудобным углом. В результате необходимо следить за тем, чтобы не было перегиба и разлома кабеля.

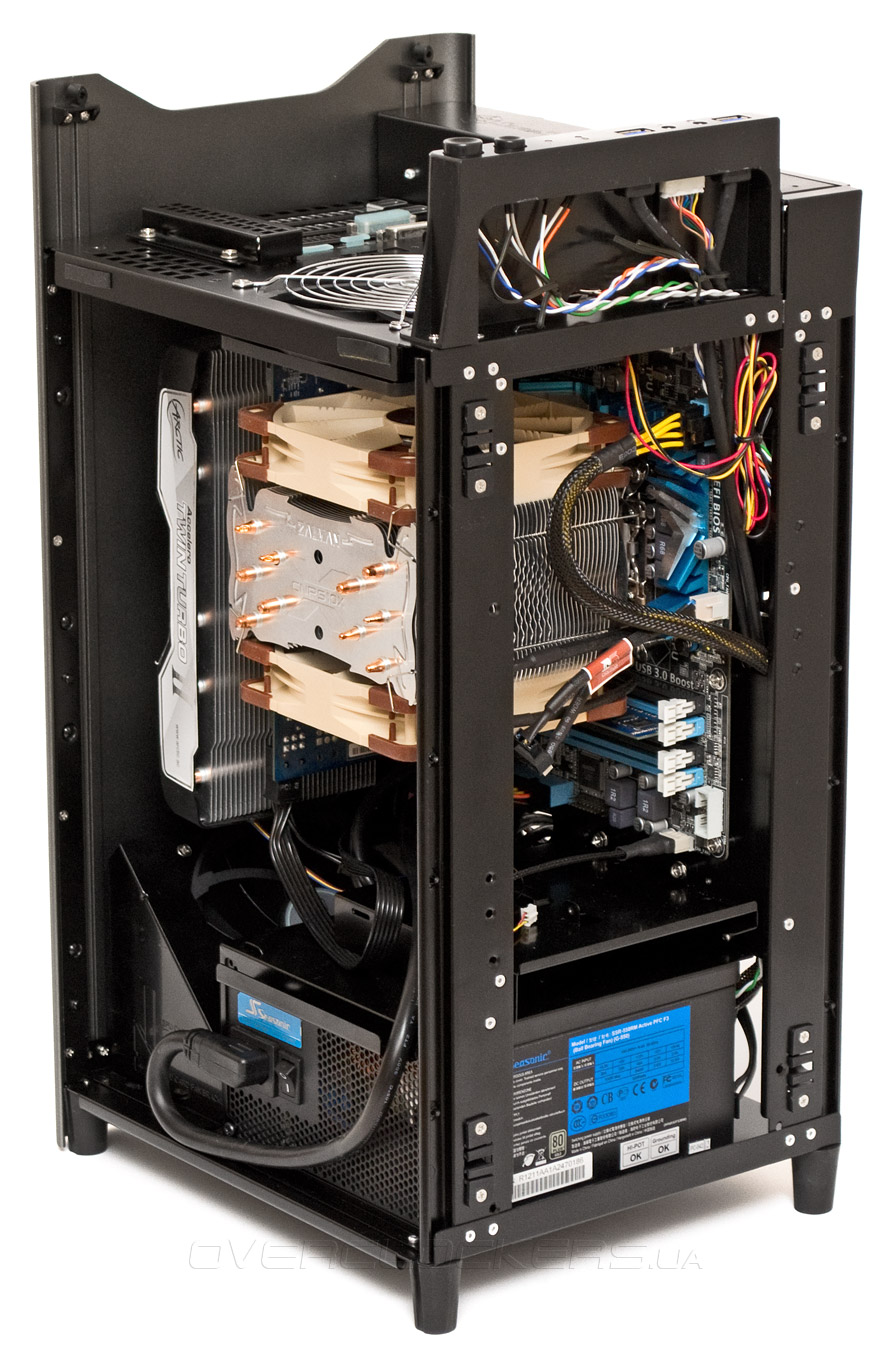

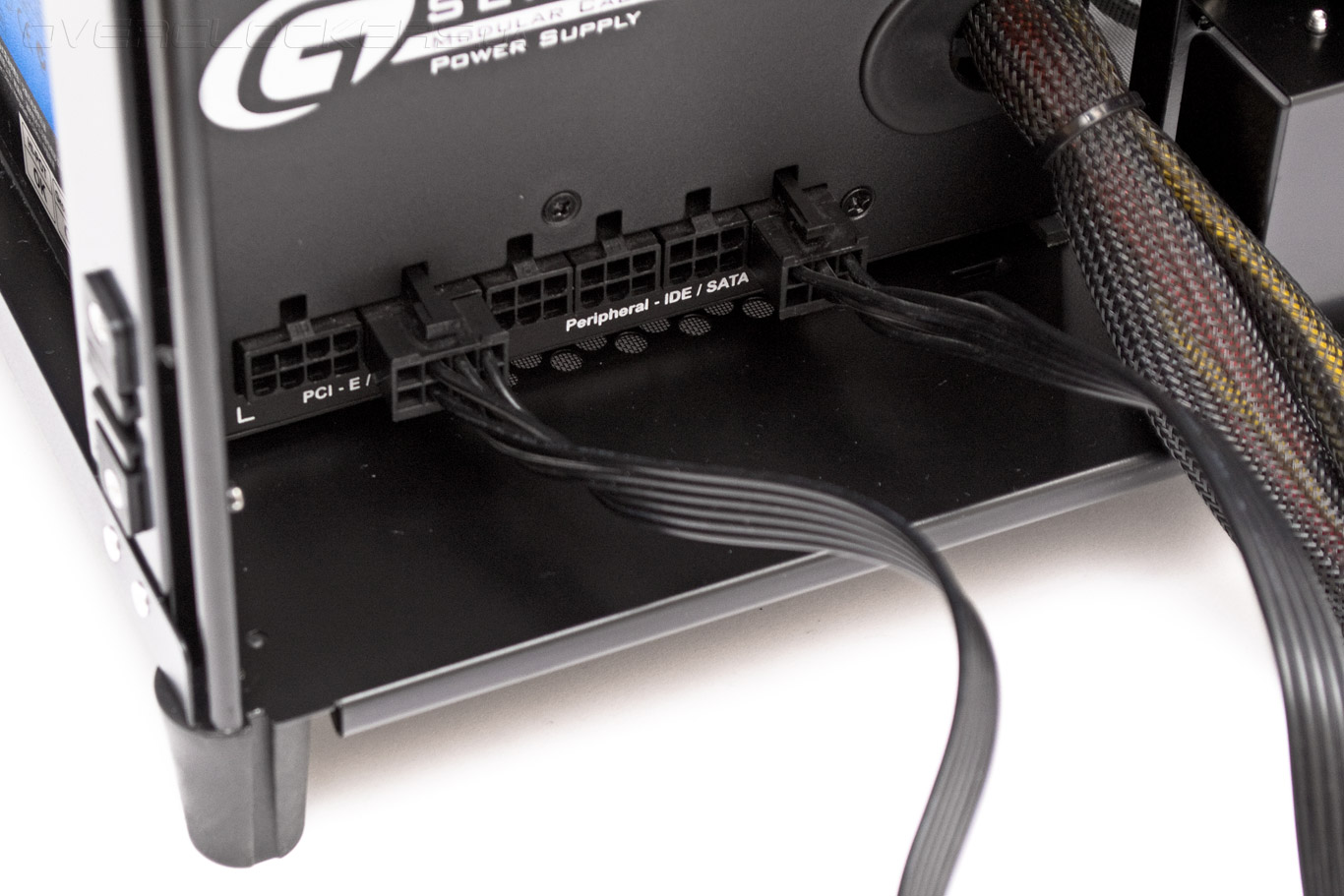

При установке 160-мм стендового БП с модульными разъемами, сзади осталось 50 мм для подключения и поворота кабелей.

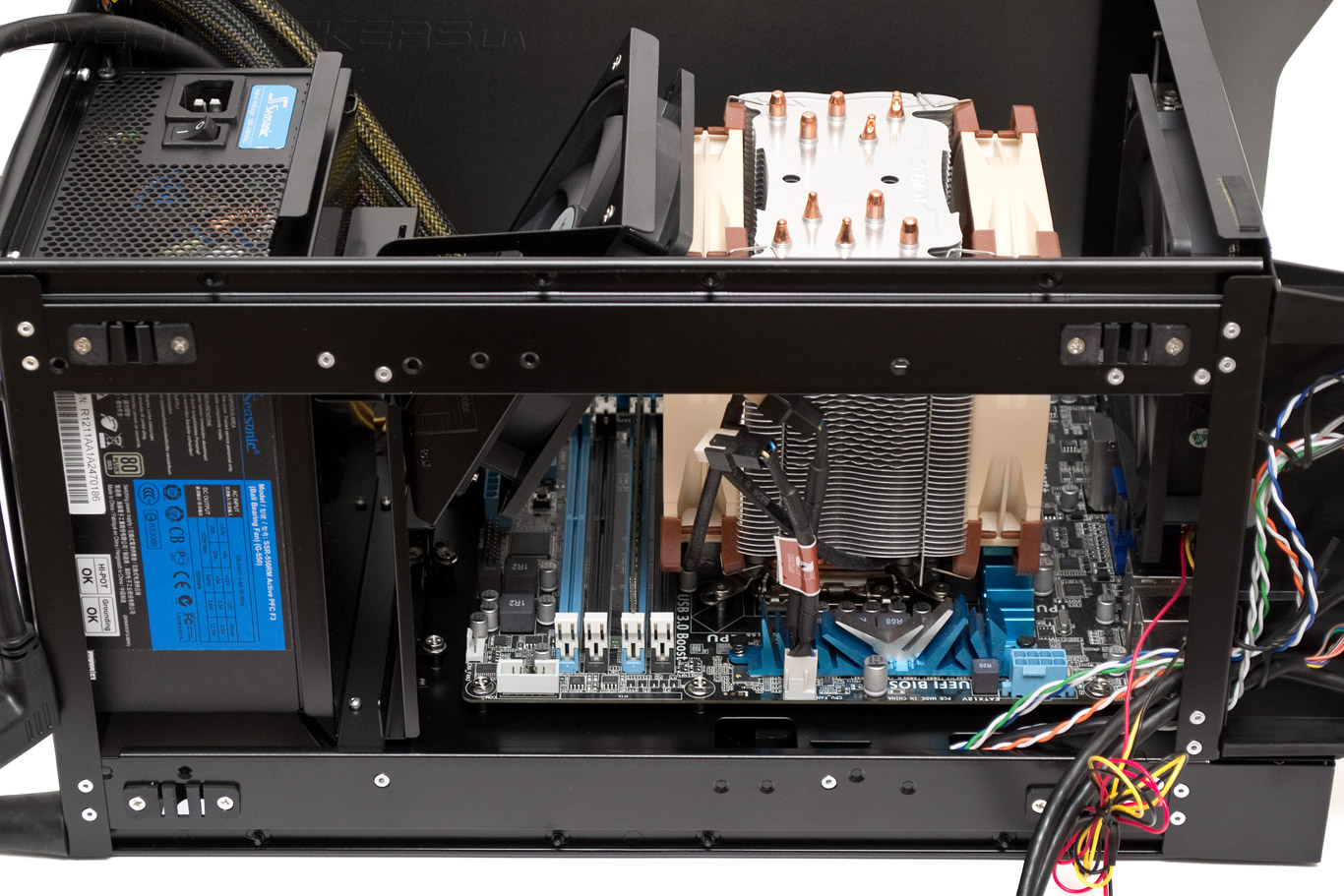

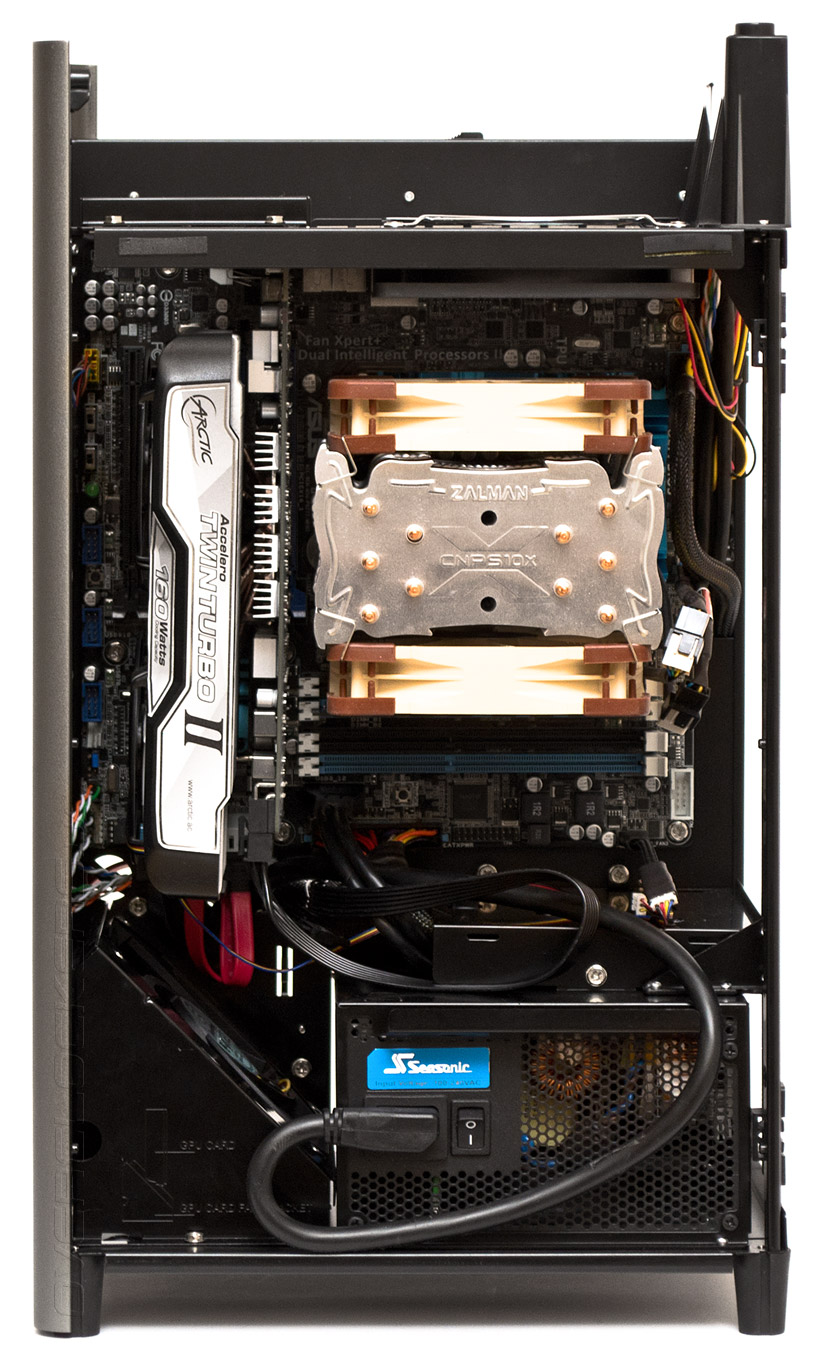

Средний вентилятор был демонтирован из-за конфликта с кулером процессора. Как видим, для его установки не хватило буквально нескольких миллиметров. Это значит, что использование внутреннего пропеллера невозможно вместе с кулерами, нависающими над слотами памяти. На выбор остаются узкие либо горизонтальные процессорные радиаторы или же низкопрофильные вентиляторы.
Внутренние вентиляторы не имеют защитных решеток, поэтому к вопросу укладки всех кабелей нужно подойти особо серьезно, чтобы они не попадали в крыльчатку. При отсутствии тонкого оптического привода, его отсеком можно воспользоваться, чтобы спрятать лишние провода.

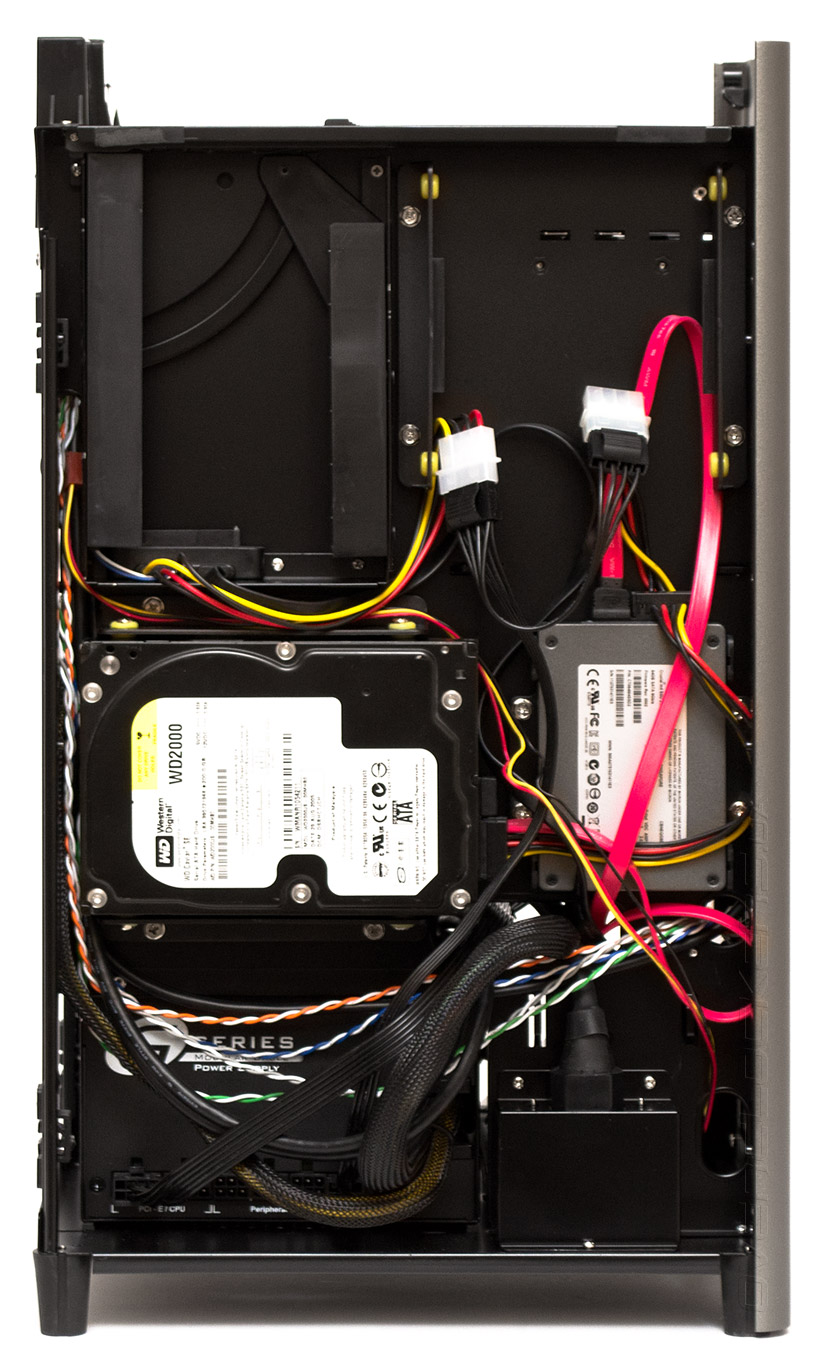

В общем, за поддоном можно нормально разместить все провода, но это требует определенных затрат времени и все равно выглядит сумбурно. Чтобы не сломать кабеля питания при подключении накопителей, пришлось воспользоваться сторонними переходниками.
Индикаторы питания и активности накопителей светятся одинаковым по интенсивности синим цветом.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе SilverStone Fortress FT03 использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- видеокарта: Gigabyte GV-R685OC-1GD + Arctic Cooling Accelero Twin Turbo II (AMD Radeon HD 6850);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 317 ватт. Тестирование проводилось в трех режимах:
- 1200 об/мин — два предустановленных 120-мм вентилятора (снизу на вдув, и сверху на выдув) выставлены на максимальную скорость;
- 900 об/мин — два предустановленных 120-мм вентилятора (снизу на вдув, и сверху на выдув) выставлены на оптимальную с акустической точки зрения скорость;
- 700 об/мин — два предустановленных 120-мм вентилятора (снизу на вдув, и сверху на выдув) выставлены на скорость, при которой работают полностью бесшумно.

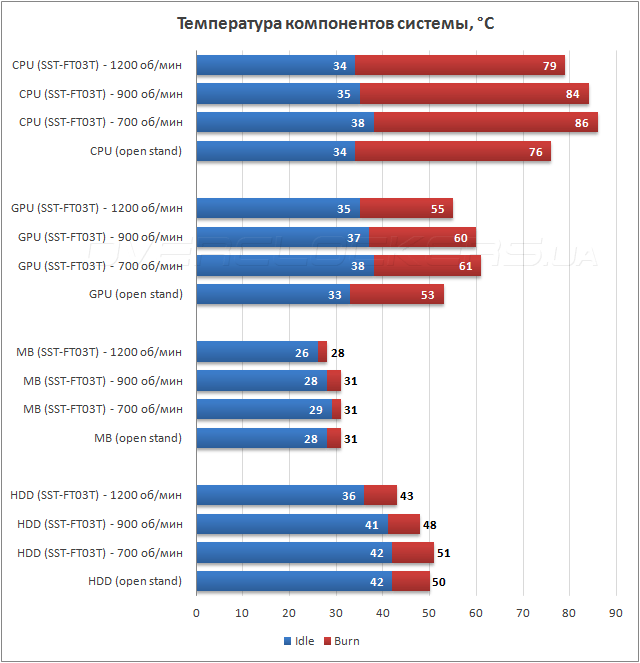

Результаты тестирования
По результатам тестирования можно утверждать, что вертикальная схема вентиляции, примененная в SilverStone Fortress FT03, показывает эффективность только при достаточно высоких оборотах вентиляторов. Так при 1200 об/мин двух корпусных вентиляторов, отрыв открытого стенда от рассматриваемого шасси по температуре видеокарты и процессора составил всего три градуса, что есть хорошим результатом. Однако при снижении оборотов до 900 и 700 в минуту, я получил увеличение температуры процессора на десять градусов, а видеокарты на восемь, что прямо указывает на застой воздуха внутри. Видимо не зря в инструкции к шасси есть так много оговорок, касающихся подбора оптимальных комплектующих. Например, «турбинная» видеокарта будет чувствовать себя лучше, чем «пропеллерная» в данном корпусе. При использовании горизонтального, а не вертикального кулера (при правильной ориентации трубок, о чем тоже упомянуто в инструкции) можно будет оставить внутренний 120-мм вентилятор и использовать его для обдува памяти и обвязки материнской платы. Приятным сюрпризом стала температура жестких дисков. У меня были сомнения, что они смогут охлаждаться без активного обдува, но либо воздух до них все же доходил, либо свою роль в теплоотводе сыграли алюминиевые боковые панели. В целом SilverStone Fortress FT03 может справиться с охлаждением современных компонентов даже в разгоне, пусть и ценой повышения уровня шума.
Выводы
SilverStone Fortress FT03 обладает очень неординарной конструкцией шасси. Это довольно смелый эксперимент, в котором много внимания уделено дизайну и не меньше — практической стороне дела. Особенно радует в нем возможность вмещать полноразмерные компоненты при относительно скромных внешних габаритах. Система охлаждения корпуса, вопреки ожиданиям, функционирует довольно неплохо. Предустановленные вентиляторы имеют хорошее качество изготовления, способны работать бесшумно и не потребуют замены сразу после покупки. Дисковая подсистема выглядит вполне сбалансировано, наличие места для оптического привода, кармана для горячей замены HDD, двух 3,5″ и одного 2,5″ посадочного места способно удовлетворить большинство запросов современных пользователей.
Из явных недостатков назову отсутствие в комплекте переходников, упрощающих подключение накопителей в стесненном пространстве за поддоном материнской платы, неправильный поворот удлинителя силового кабеля и отсутствие фиксирующих винтов на боковых панелях. Совсем не помешала бы и пара дополнительных мест для 2,5″ накопителей, быстро приобретающих сейчас популярность. Значительная стоимость изделия определена алюминиевым сплавом, из которого изготовлены боковые панели. Такое же шасси, но сделанное полностью из стали выглядело бы гораздо менее эффектно.
Основное же назначение SilverStone Fortress FT03 вероятно заключается в том, чтобы подчеркивать статус владельца. Шасси будет отлично смотреться в интерьере, оформленном в стиле High-Tech.
