Обзор корпуса Qube Hawk

Внутреннее устройство

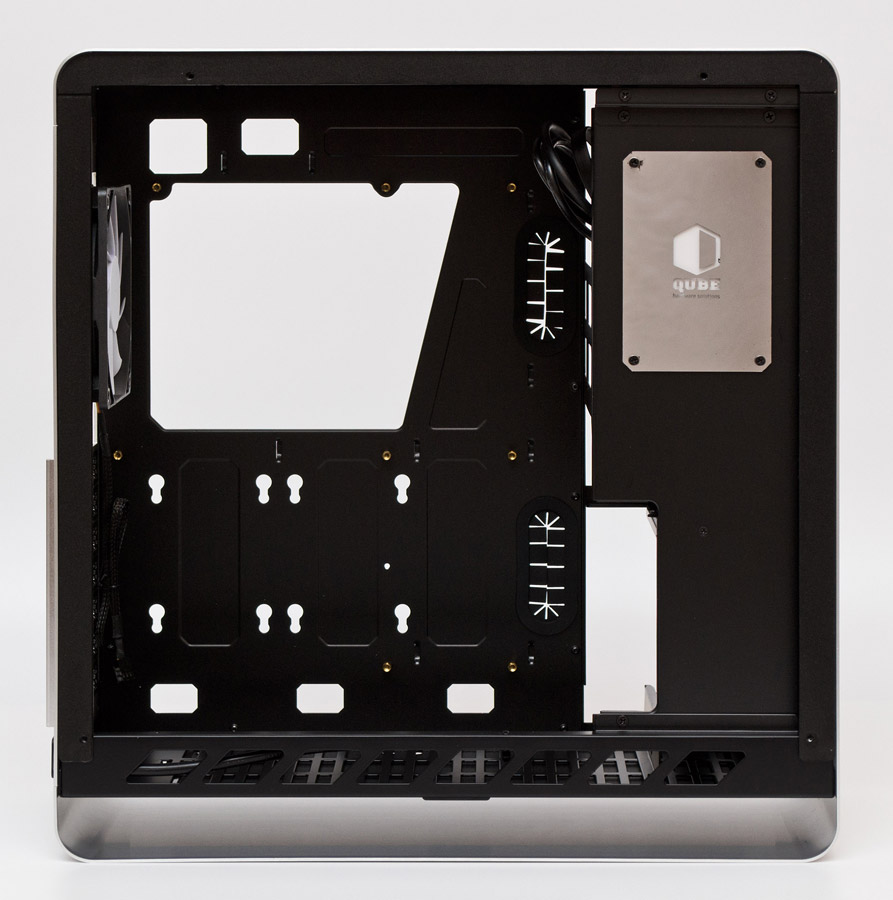

Корпус Qube Hawk поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера равна 162 мм. Предельная длина плат расширения во всех слотах заявлена на отметке в 310 мм. По факту, не стоит превышать 280 мм для первого слота и 300 мм для всех остальных. Допустимая длина блока питания ограничена 170 мм. Все кромки корпуса, контактирующие со стеклом, проклеены мягким демпфирующим материалом.

Qube Hawk

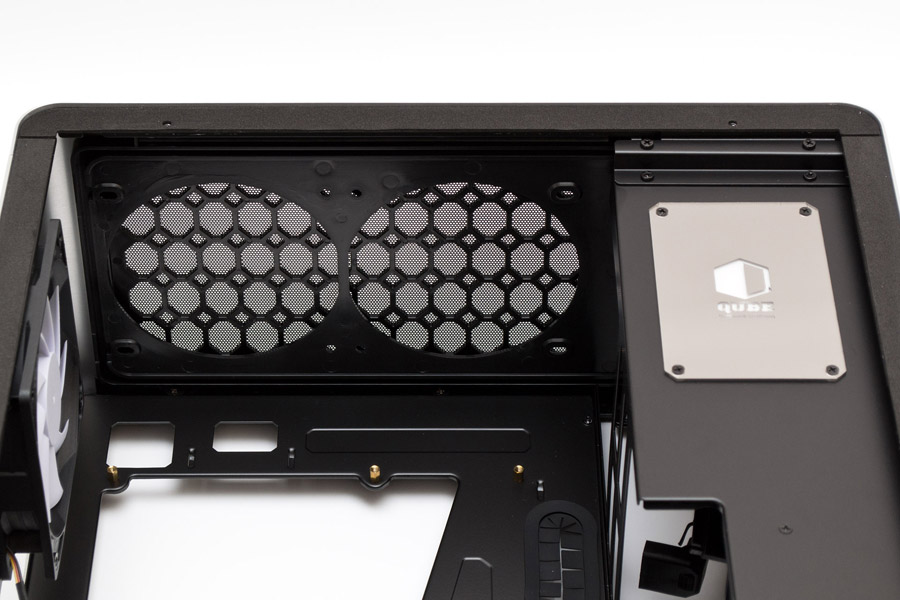

Запас пространства под верхней панелью до кромки материнской платы равен 60 мм. Более чем достаточно как для двух 120-мм вентиляторов, так и для 240-мм радиатора СВО.

Qube Hawk

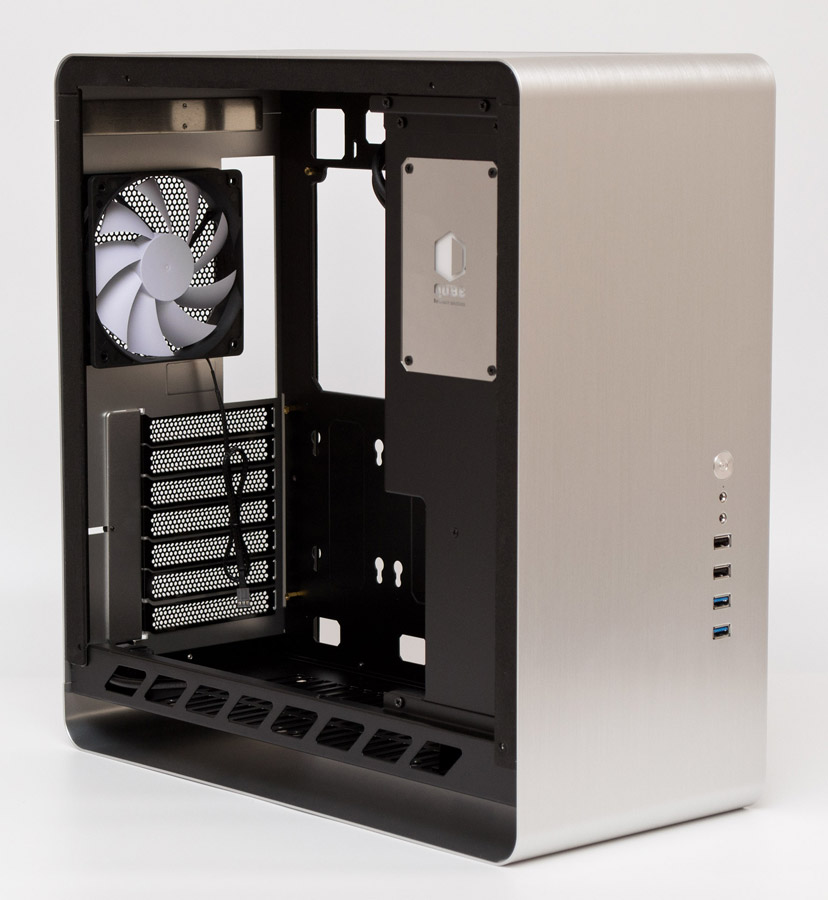

На задней панели предустановлен на вытяжку 120-мм вентилятор, работающий на постоянной скорости около 1200 об/мин и имеющий трехконтактный шнур питания в оплетке длиной 350 мм. Платы расширения во всех слотах крепятся обычными винтами. Предварительно потребуется снять декоративную планку напротив слотов PCI.

Qube Hawk

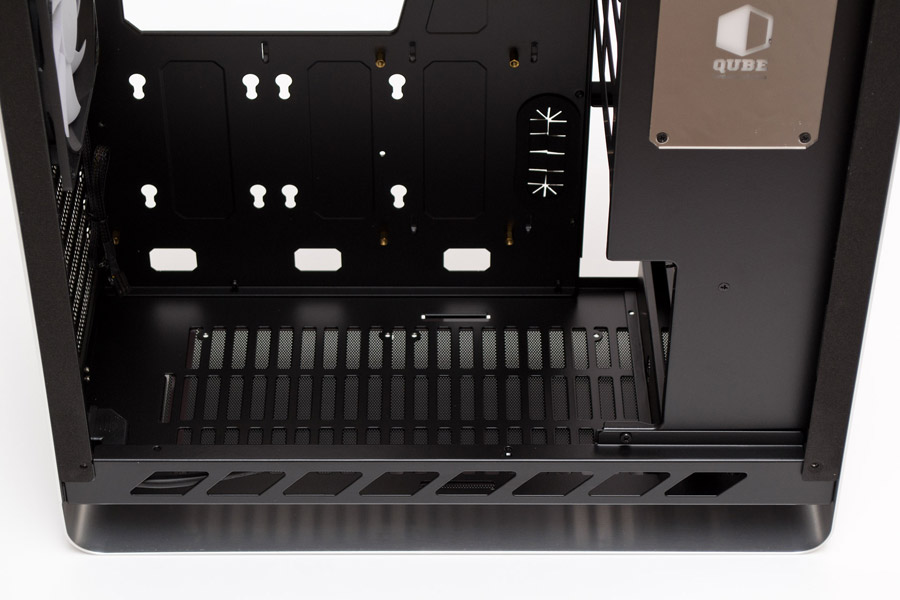

Внутренний каркас корпуса изготовлен из 1-мм стали и полностью окрашен в черный цвет. На нижнюю панель можно установить два 120-мм вентилятора, закрепив их с помощью длинных винтов. Радиатор СВО же можно альтернативно привинтить винтами с накатанной головкой снаружи. Вдоль нижнего бокового ребра жесткости проложен удлинительный силовой кабель от блока питания.

Qube Hawk

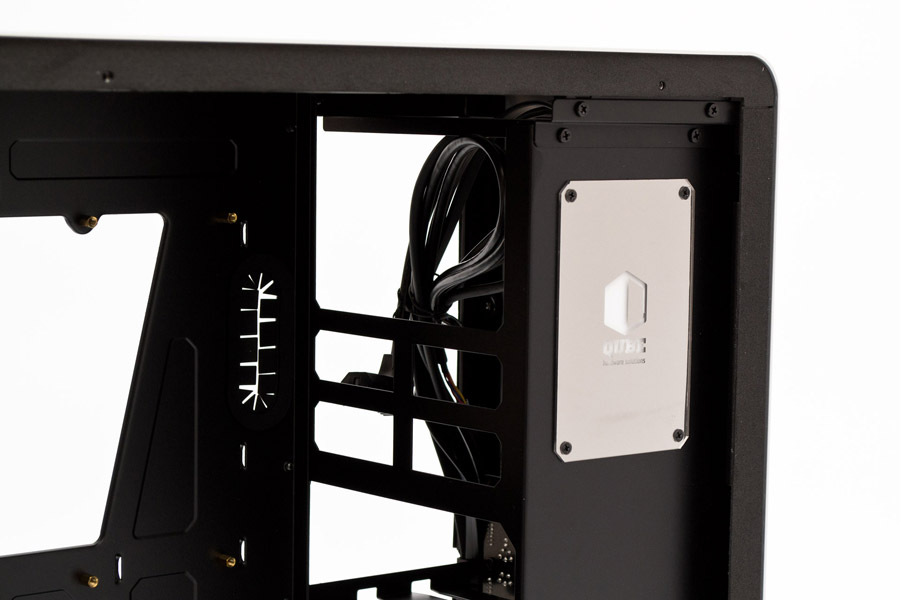

Место для блока питания предусмотрено в данном корпусе впереди сверху. Он располагается вертикально, причем исключительно в ориентации вентилятором по направлению внутрь корпуса. С внешней стороны кожуха БП на винтах закреплена зеркальная вставка с подсвечиваемым белым цветом логотипом Qube. Его питание осуществляется через разъем SATA Power. Данная пластинка является съемной и при желании вы можете ее заменить на свою собственную, тем самым немного кастомизировав корпус.

Qube Hawk

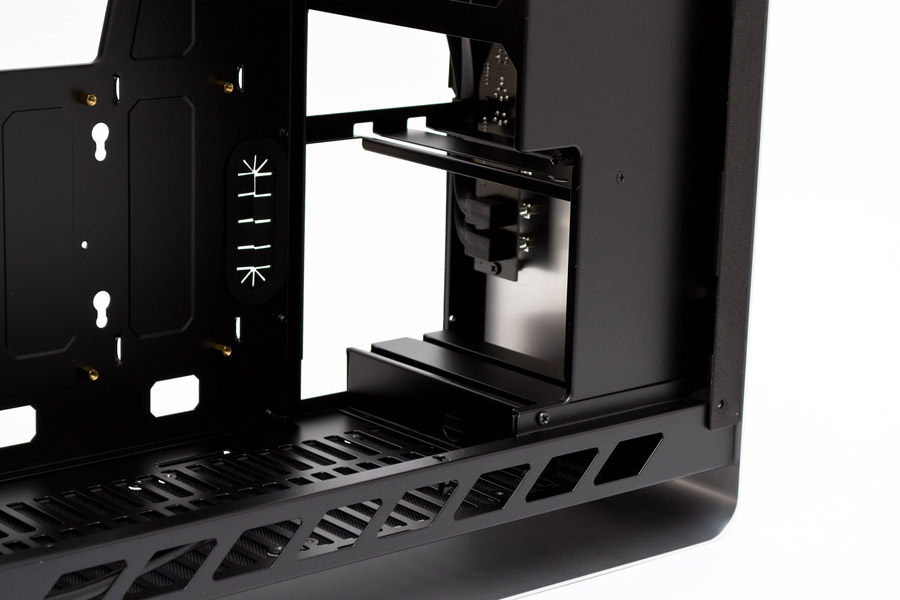

Внизу спереди располагаются вертикальные посадочные места для жестких дисков формата 3,5″. Они при установке ограничивают длину видеокарты 310 мм.

Qube Hawk

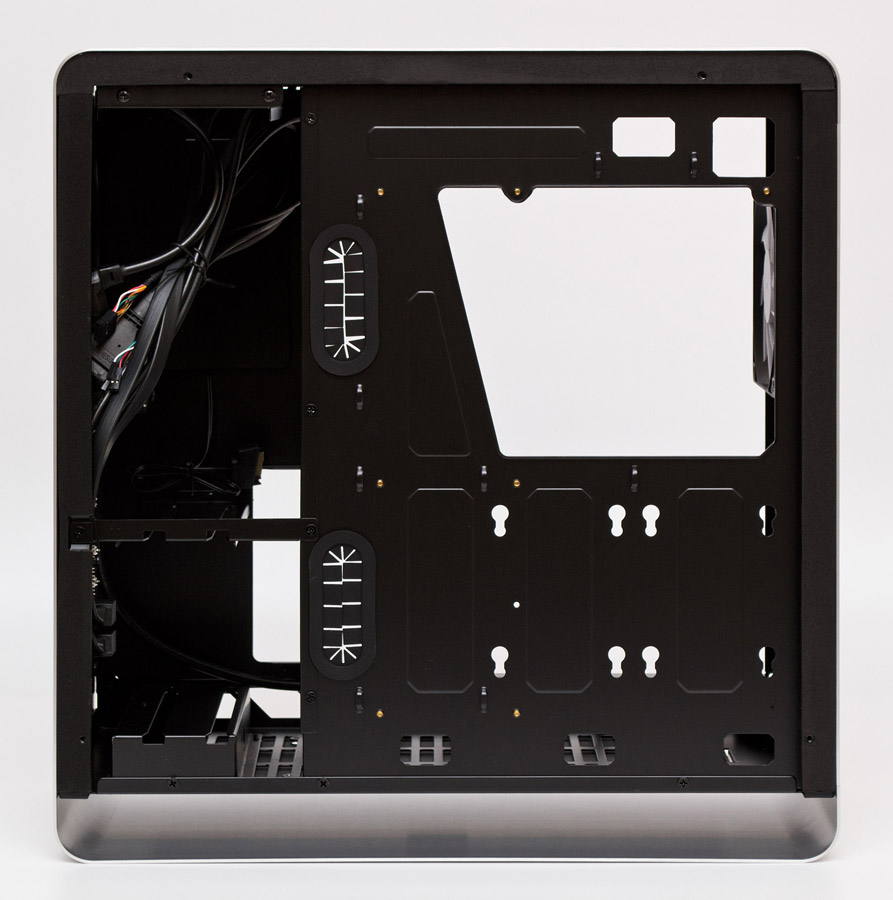

За поддоном материнской платы есть лишь 15 мм пространства до боковой панели для укладки проводов. Для усилительной пластины процессорного кулера сделан трапециевидный вырез вверху справа. Протяжку проводов можно осуществлять через два отверстия вверху, два центральных прорезиненных отверстия или три выреза снизу. Для крепления кабельных стяжек есть всего девять довольно узких и не особо удобных в плане расположения проушин. В нижней и задней части поддона есть набор отверстий, куда при помощи резиновых прокладок и винтов можно закрепить два 2,5″ накопителя.

Qube Hawk

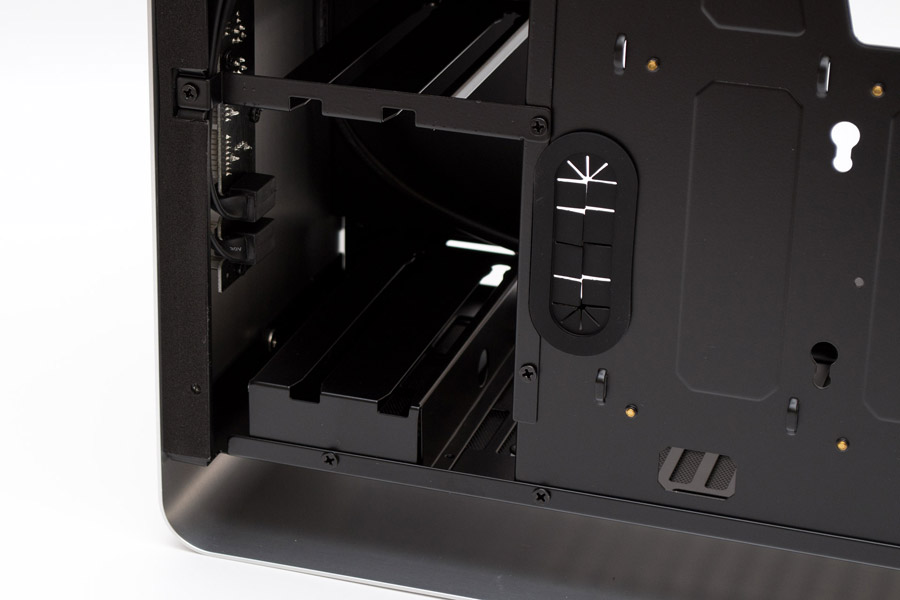

Для монтажа двух 3,5″ дисков к ним требуется прикрутить по бокам резиновые прокладки с помощью специальных винтов, после чего вставить в отверстия салазок вертикально с поворотом на бок. Данное решение без жесткой фиксации обеспечивает отличную виброизоляцию накопителей.

Qube Hawk

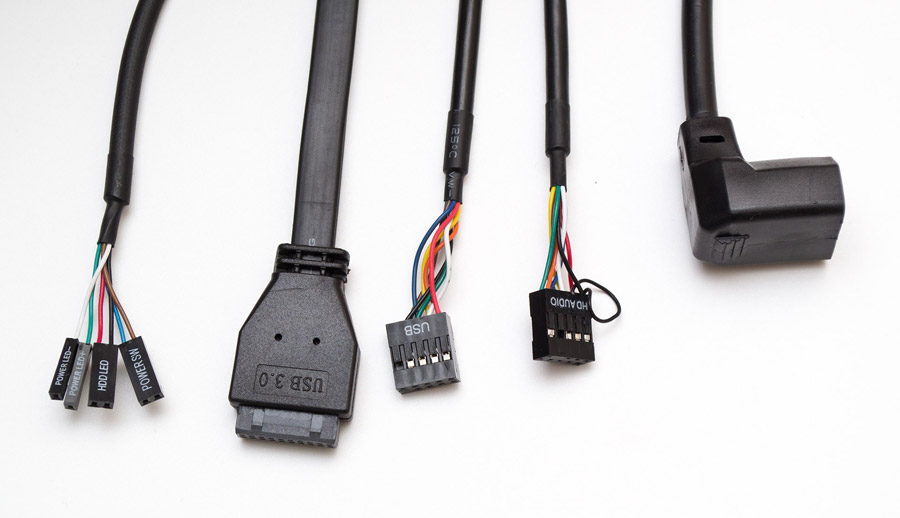

В набор кабелей от корпуса входит три пары проводов от кнопок запуска системы, индикатора питания и активности накопителей, разъем USB 3.0 и разъем USB 2.0, колодка HD Audio и Г-образный удлинитель силового кабеля блока питания. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Qube Hawk

Перейдем к сборке системы и тепловому тесту.
