Обзор корпуса LogicPower 7777. Доступное решение

В последние пару лет особую популярность приобрела конструкция шасси с разделением интерьера на две зоны с помощью кожуха. В нижней части, как правило, находится блок питания и накопители, а в верхней — все остальные компоненты. Подобные модели сейчас есть практически у всех производителей. Не обошла данная мода и продукцию LogicPower, где она воплотилась в корпусе LP 7777 из серии Perfect.

LogicPower 7777

Характеристики

Модель LogicPower LP 7777
Страница продукта logicfox.ua
Тип корпуса Midi-Tower
Размеры, мм 470 (В) x 210 (Ш) x 448 (Г)
Материал ABS пластик, сталь
Вес, кг 4,4
Цвет Черный
Форм-фактор ATX
Устройства 5,25″ 2
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 2
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 мм (опционально)
верхние — 1 х 120 / 140 мм (опционально)
задние — 1 х 120 мм (опционально)
боковые — 2 х 120 мм (опционально)
внутренние — 2 х 120 мм (опционально)
Интерфейсные разъемы 2 x USB 2.0, 1 x USB 3.0, микрофонный вход и выход на наушники
Прочее Магнитный фильтр на верхней панели
Рекомендованная стоимость, $ 40

Упаковка и комплект поставки

Несмотря на невысокую стоимость корпуса, на рынок он поставляется в красивой коробке с цветной полиграфией. Подробных технических характеристик тут, к сожалению, не найти. Внутренняя защита от повреждений при транспортировке стандартная — два демпфера из пенопласта и полиэтиленовый пакет.

LogicPower 7777

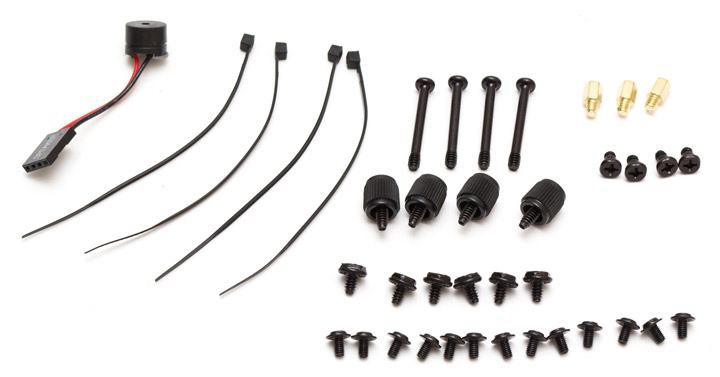

В комплект поставки отсутствует инструкция по сборке. Зато здесь есть следующие детали:

  • диагностический динамик;
  • четыре одноразовые кабельные стяжки;
  • три латунные стойки материнской платы (остальные шесть уже вкручены в поддон);
  • четыре длинных винта для крепления вентилятора;
  • четыре маленькие нарезные втулки для крепления жестких дисков;
  • четыре винта с накатанной пластиковой головкой для крепления жестких дисков;
  • шесть корпусных винтов с шестиугольной шляпой;
  • 13 маленьких винтиков для крепления материнской платы, 2,5″ накопителей и 5,25″ приводов.
LogicPower 7777

Внешний вид

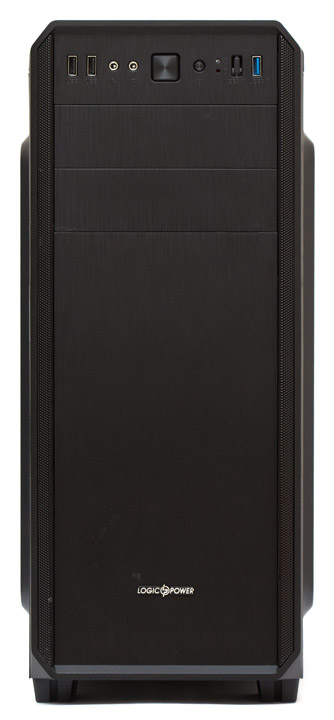

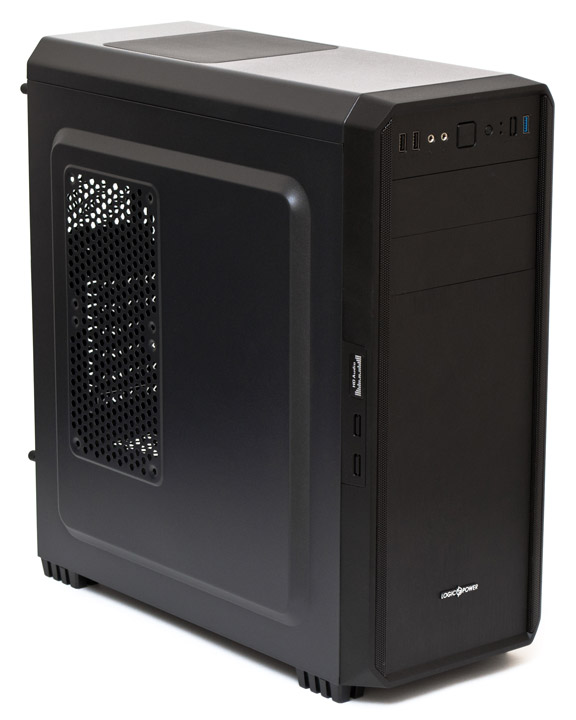

Выглядит LogicPower LP 7777 весьма недурно. Фронтальная панель сделана из пластика, визуально похожего на шлифованный металл. Внизу размещен серебристый логотип. По бокам есть две узкие вентиляционные металлические решетки с круглыми маленькими ячейками. Вверху находится два выхода для 5,25″ отсеков, прикрытые сплошными заглушками, а над ними расположились внешние порты, кнопки и индикаторы.

LogicPower 7777

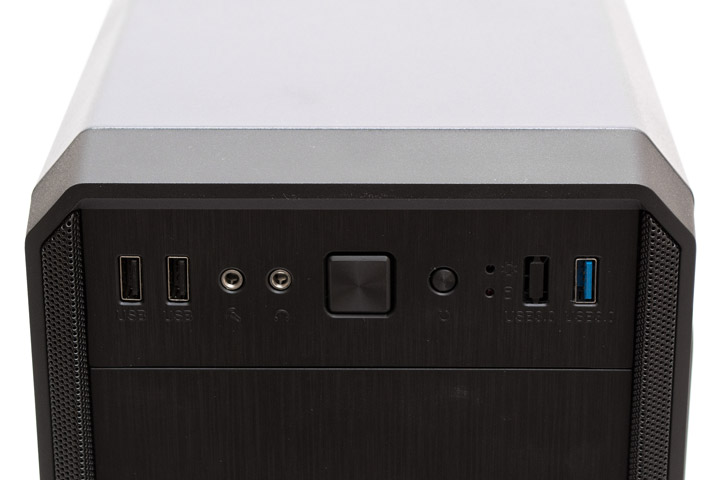

На панели есть два порта USB 2.0, два 3,5-мм аудиовхода для микрофона и наушников, аккуратная квадратная клавиша старта системы, мелкая круглая кнопка перезагрузки, два индикатора — питания (синего цвета) и активности накопителей (красного цвета), и один порт USB 3.0 (место второго пустует и закрыто заглушкой).

LogicPower 7777

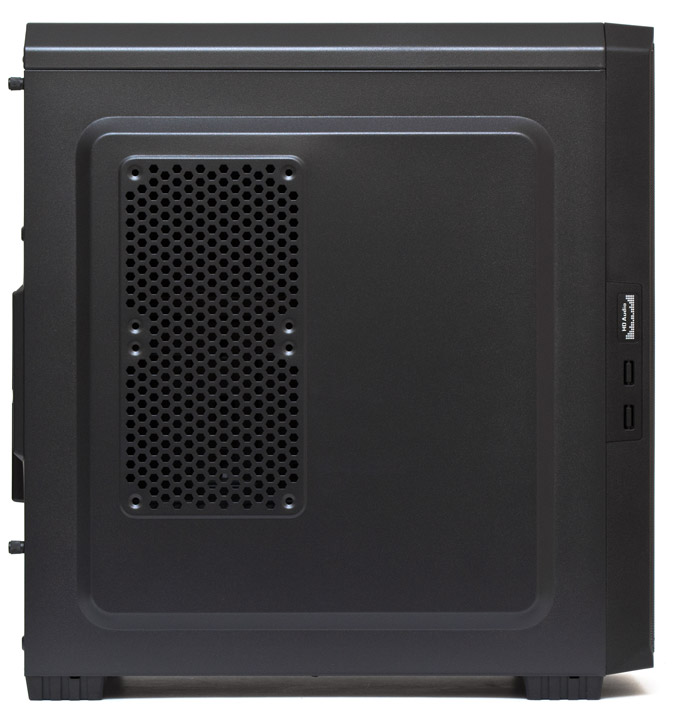

Большую часть съемной левой панели занимает штамповка 10-мм высоты. На ней есть вентиляционная решетка, к которой можно прикрепить два 120-мм пропеллера. На левой грани передней панели остался атавизм в виде двух заглушек от портов USB и символического изображения эквалайзера с надписью HD Audio.

LogicPower 7777

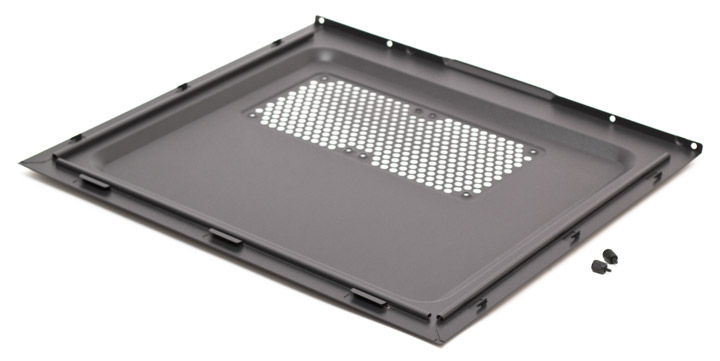

Металл боковой дверцы, как и всего корпуса в целом, довольно тонкий. Частично ситуацию спасает крупная штамповка и ребра жесткости, которых хватает на то, чтобы панели не скручивалась при установке. Дверца имеет ручку для облегчения демонтажа и держится на двух винтах с пластиковой накатанной головкой.

LogicPower 7777

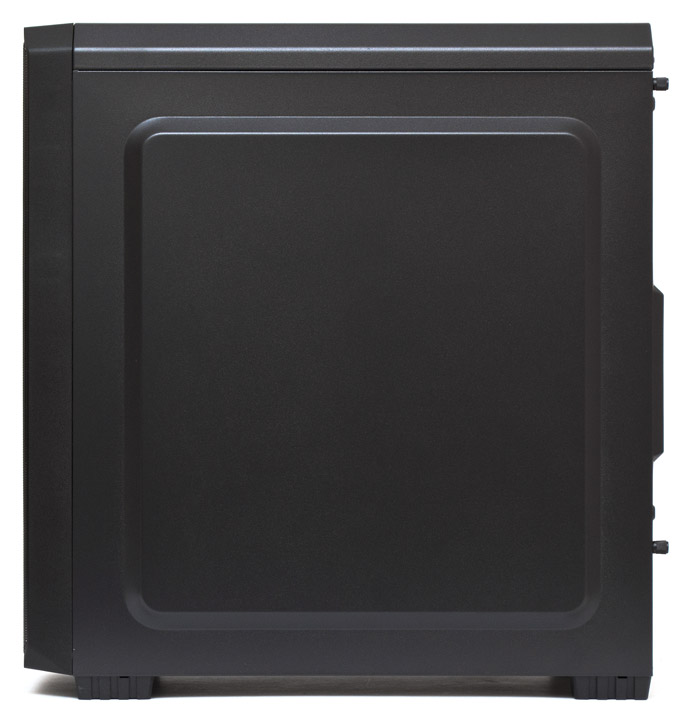

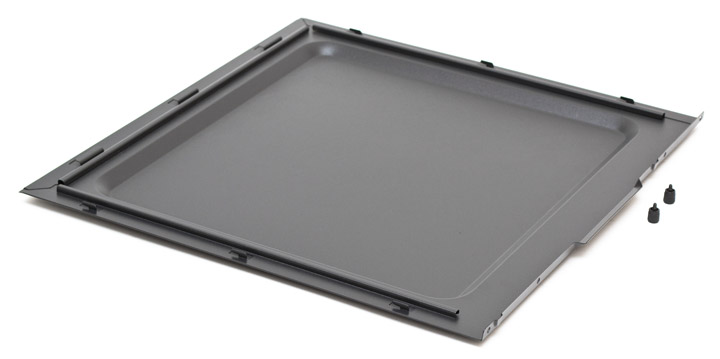

На правой панели тоже присутствует штамповка, которая увеличивает запас пространства для укладки кабелей за поддоном материнской платы.

LogicPower 7777

Правая панель полностью аналогична и взаимозаменяема с левой дверцей.

LogicPower 7777

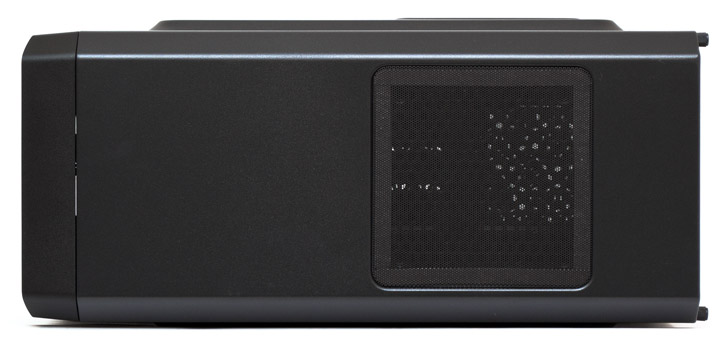

Верхняя панель корпуса полностью металлическая и несъемная. В ее задней части находится вентиляционная решетка, прикрытая металлическим пылевым фильтром.

LogicPower 7777

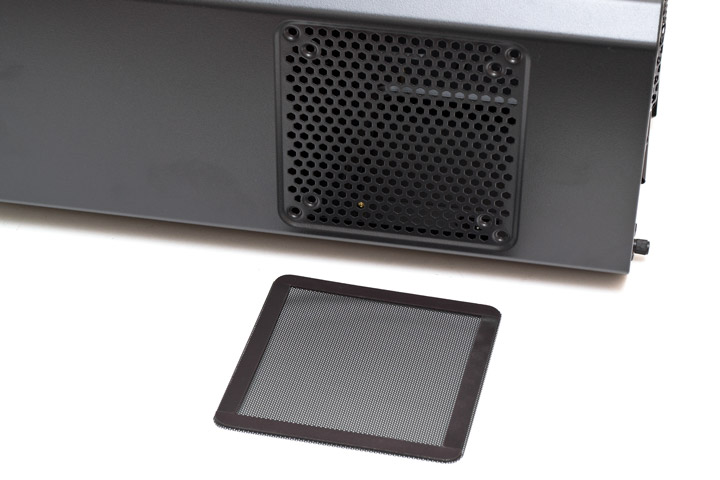

Фильтр на проверку оказался магнитным (что совсем не характерно для шасси данного ценового диапазона), он надежно крепится на корпусе и точно так же легко демонтируется. На вентиляционную решетку можно установить один 120- или 140-мм пропеллер.

LogicPower 7777

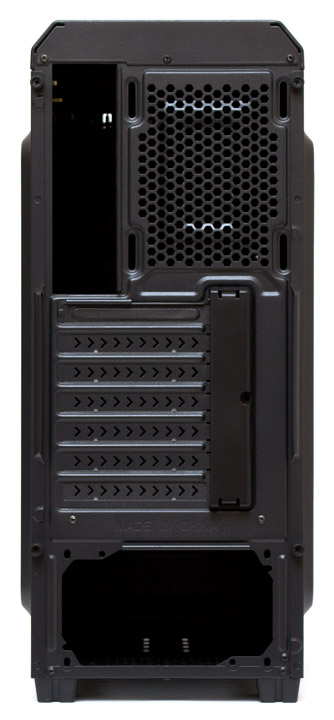

Вид задней панели стандартен, как для шасси с нижним расположением блока питания. Вверху есть выпуклая вентиляционная решетка, с удлиненными посадочными отверстиями, куда можно приспособить и отрегулировать по высоте один 120-мм вентилятор. Слотов расширения PCI всего семь. Верхний слот закрыт многоразовой сплошной заглушкой, а все остальные — вентилируемыми одноразовыми пластинками. Отверстие справа от слотов прикрыто декоративной пластиковой накладкой, которая держится на двух защелках, но, при необходимости может быть зафиксирована винтом. Посадочные отверстия блока питания позволяют ориентировать его как вентилятором вниз, так и вверх.

LogicPower 7777

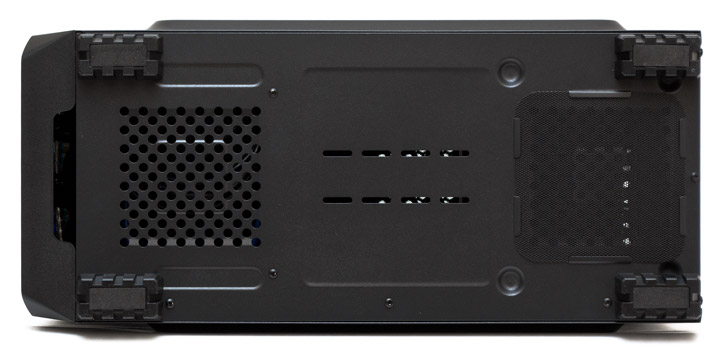

На дне корпуса есть вентиляционная решетка в передней части, расположенная в районе крепления жестких дисков. Посередине сделаны сдвоенные продолговатые отверстия. Наиболее вероятное их назначение, это крепления для упора блока питания, однако в данной модели оно не реализовано. В задней части находится вентиляционная решетка блока питания, закрытая металлическим фильтром.

LogicPower 7777

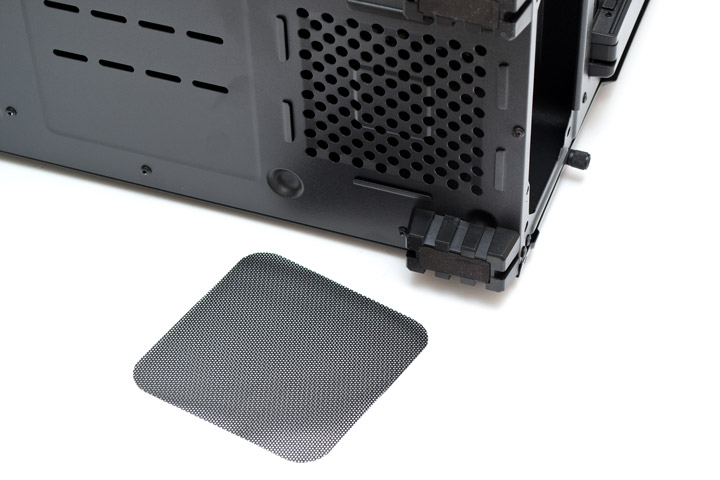

Пластиковые ножки с резиновыми демпферами имеют высоту в 17 мм и достаточно устойчиво удерживают шасси от скольжения. Пылевой фильтр снимается с некоторым затруднением, поскольку удерживающие его крепления находятся со всех сторон и корпус нужно наклонить на бок, чтобы добраться до фильтра.

LogicPower 7777

Посмотрим на внутреннее устройство корпуса.
