Обзор корпуса Lian Li O11 Dynamic

Серия корпусов O11 является для Lian Li знаковой на данный момент. Это венец эволюции их инженерной мысли, разработанный при участии известного немецкого энтузиаста Der8auer (Романа Хартунга). Шасси созданы с учетом удобства сборки и доступа к компонентам, простоты при создании конфигураций с жидкостным охлаждением, с приличным запасом места внутри и красивым внешним видом. А конкретно к нам на обзор попала модификация PC-O11 Dynamic в черном цвете.

Lian Li O11 Dynamic

Характеристики

Модель Lian Li O11 Dynamic (PC-O11DX)
Страница продукта PC-O11 Dynamic
Тип корпуса Midi-Tower
Размеры, мм 450 (В) x 274 (Ш) x 460 (Г)
Материал Сталь (0,8 мм), Алюминий, ABS-пластик, Стекло (4 мм)
Вес, кг 10,1
Цвет Черный / Белый
Форм-фактор E-ATX, ATX, MicroATX, Mini-ITX
Устройства 5,25"
Устройства 3,5" внешние
Устройства 3,5" / 2,5" внутренние 3 / 6
(три 2,5" диска можно поставить вместо 3,5" накопителей)
Поддерживаемое количество слотов расширения 8
Вентиляторы верхние — 3 х 120 / 2 х 140 мм
внутренние — 3 х 120 мм
нижние — 3 х 120 мм
Интерфейсные разъемы 2 x USB 3.0
1 x USB 3.1 Type-C
2 х 3,5-мм аудио-разъема для наушников и микрофона
Прочее Левая и передняя боковая панель из 4-мм закаленного стекла, четыре магнитных пылевых фильтра на верхней, боковой и нижней панели, крепление боковых панелей без винтов, поддержка установки второго блока питания, резиновые демпферы для накопителей, возможность вертикальной установки видеокарты (требуется опциональный комплект деталей).
Средняя стоимость 5599 грн

Упаковка и комплект поставки

Корпус продается в розницу в обычной монохромной коробке, на которой нет практически никакой технической информации о содержимом. Есть изображение шасси в сборе на фронтальной стороне, и схема его в разборе на тыльной части упаковки. Для переноски по бокам предусмотрены вырезанные ручки. Защиту от повреждений при транспортировке обеспечивают мягкие полипропиленовые демпферы с обеих сторон, пакет и двухсторонние наклейки на обеих стеклянных панелях.

Lian Li O11 DynamicLian Li O11 Dynamic

В комплекте с корпусом можно найти следующие детали:

  • инструкцию по сборке;
  • вкладыш с благодарностью за приобретение и призывом размещать фото собранного ПК в соцсетях;
  • резиновую клейкую подставку под блок питания;
  • 12 винтов с широкой шляпкой для жестких дисков;
  • 17 мелких винтиков для материнской платы и 2,5" накопителей;
  • три стойки материнской платы;
  • четыре винта для блока питания;
  • 16 винтов с широкой шляпкой для 2,5" накопителей;
  • четыре многоразовые липучие стяжки проводов типа «Velcro».

Lian Li O11 Dynamic

Внешний вид

По дизайну Lian Li O11 Dynamic похож на стеклянно-металлический шкаф, предназначенный для демонстрации драгоценностей. Ровные грани без выступов, прямоугольные формы, 0,8-мм сталь основного каркаса и панелей. Из алюминиевой роскоши на фронтальной части шасси осталась лишь вертикальная полоса справа, в верхней части которой встроены внешние порты и кнопки. Но большая часть фронта занята съемной стеклянной панелью.

Lian Li O11 Dynamic

В верхнем правом углу передней панели находится прямоугольная клавиша запуска ПК, вокруг которой по периметру встроены светодиоды питания системы и активности накопителей. Ниже находится два порта USB 3.0, два 3,5-мм разъема для наушников и микрофона и симметричный порт USB 3.1 Type-C.

Lian Li O11 Dynamic

Передняя стеклянная панель легко снимается по направлению вверх, держится на двух зацепах снизу и сверху, там, где приклеены металлические планки. По бокам есть мягкие наклейки для изоляции шума, вибраций и защиты от царапин. Закаленное стекло имеет толщину в 4 мм и слабо тонировано.

Lian Li O11 Dynamic

Левая боковина тоже полностью стеклянная. Те же 4 мм толщины и чуть менее прозрачная тонировка, чем спереди.

Lian Li O11 Dynamic

С обратной стороны все устроено так, как и в случае с передним стеклом. Однако зацепов уже шесть, мягкие наклейки есть вверху и внизу, а металлические планки приклеены по бокам. Снимается боковина путем простого сдвигания вверх.

Lian Li O11 Dynamic

Правая боковая панель металлическая, ровная и сплошная. В ней есть две вентиляционные решетки в передней и задней части, выполненные в виде множества узких вертикальных прорезей.

Lian Li O11 Dynamic

С обратной стороны есть П-образные ребра жесткости, расположенные вдоль всех граней панели. Снимается дверца по направлению вверх, держится на двух зацепах снизу, по одному по бокам и трех сверху. С обратной стороны вентиляционных решеток на магнитных полосках держатся металлические сетки пылевых фильтров.

Lian Li O11 Dynamic

Принцип разборки корпуса простой и элегантный. Верхняя металлическая панель является тут единственной в своем роде классической дверцей. Если ее снять, то правая боковая дверца, переднее и боковое стекло просто выдвигаются из своих пазов по направлению вверх и шасси оказывается открытым со всех сторон.

Lian Li O11 Dynamic

Левая сторона верхней панели покрыта длинными прорезями вентиляционной решетки. Снимается она по направлению назад, держится на двух винтах с накатанной головкой сзади и имеет штампованную ручку для упрощения демонтажа.

Lian Li O11 Dynamic

Ребер жесткости с обратной стороны верхней дверцы нет, впрочем, они и не особо ей нужны, ведь несущей функции данная часть не выполняет. С другой стороны, она слегка «гуляет» и может резонировать в случае появления вибраций на каркасе.

Lian Li O11 Dynamic

Верхняя часть каркаса корпуса имеет слева большое вентиляционное отверстие с посадочными местами под три 120-мм или два 140-мм пропеллера. Все это закрывается еще одним пылевым фильтром в виде металлической сетки с магнитными полосками по бокам.

Lian Li O11 Dynamic

При взгляде на заднюю панель корпуса становится очевидно, что он поделен внутри на две вертикальные камеры. Со стороны материнской платы есть узкая вентиляционная решетка без возможности закрепить туда пропеллер. А внизу находится восемь слотов расширения PCI, закрытых многоразовыми вентилируемыми заглушками. С левой стороны, за поддоном материнской платы расположено два посадочных места для блока питания, оба с ориентацией вентилятора в сторону боковой панели. Нижнее отверстие открыто.

Lian Li O11 Dynamic

А верхнее посадочное место БП прикрыто съемной планкой с отверстиями, которая держится на зацепе и одном винте с накатанной головкой. За ней скрывается съемная корзина с выдвижными салазками для двух 3,5" накопителей.

Lian Li O11 Dynamic

К нижней панели прикручены две длинные пластиковые ножки с резиновыми демпферами, спереди и сзади. Их высота составляет 27 мм.

Lian Li O11 Dynamic

С левой стороны нижней панели есть вентиляционная решетка, закрытая магнитным фильтром в виде металлической сеточки.

Lian Li O11 Dynamic

Посмотрим на внутреннее устройство корпуса.

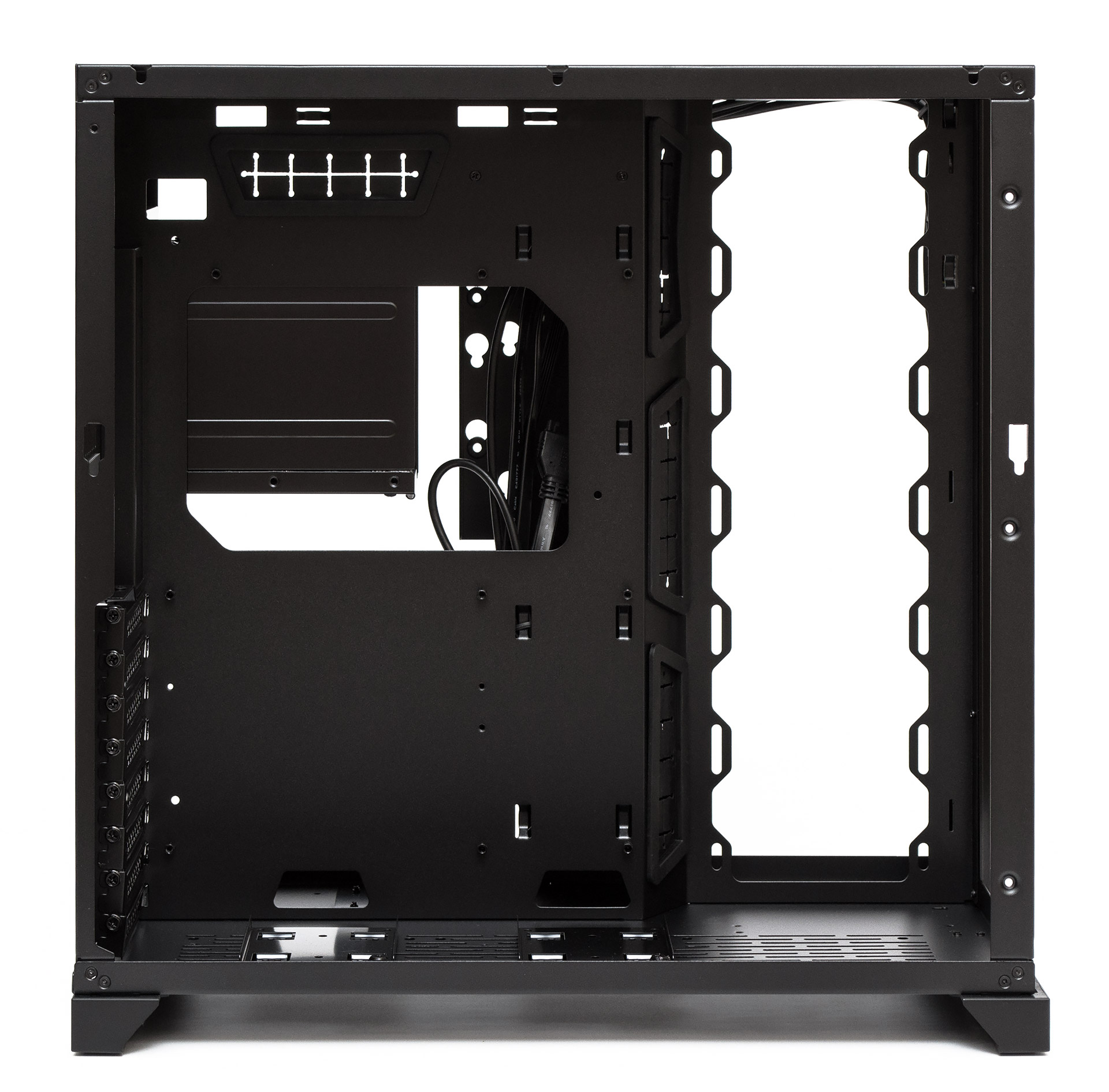

Корпус Lian Li PC-O11 Dynamic поддерживает установку в вертикальном положении материнских плат формата E-ATX, ATX, MicroATX и Mini-ITX. Максимальная высота процессорного кулера ограничена 155 мм. Допустимая длина плат расширения во всех слотах может достигать 420 мм или же 280 мм до плоскости установки боковых внутренних вентиляторов. Платы расширения не должны быть шире 158 мм, если считать от установочного слота. Допустимая длина блока питания составляет 210 мм для нижнего и 170 мм для верхнего устройства, если установлена планка накопителей. Без нее длина обеих БП может достигать 255 мм.

Lian Li O11 Dynamic

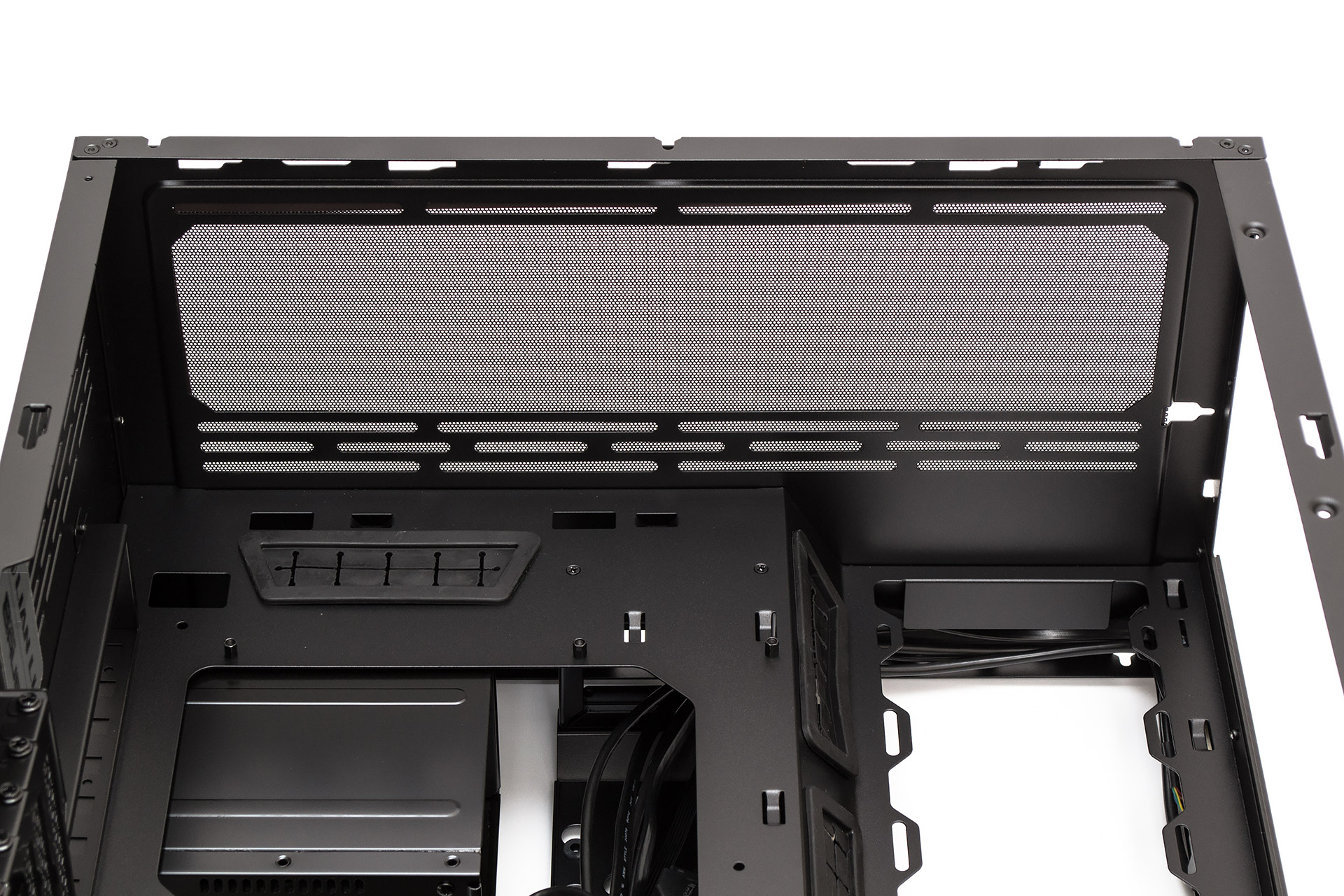

Запас пространства под верхней панелью до кромки материнской платы равен 90 мм. Сюда можно поставить три 120-мм или два 140-мм вентилятора, либо радиаторы СЖО соответствующего размера в сборе с пропеллерами. В верхней части поддона есть пять мелких отверстий для проводов и одно крупное трапециевидное отверстие, закрытое резиновой шторкой.

Lian Li O11 Dynamic

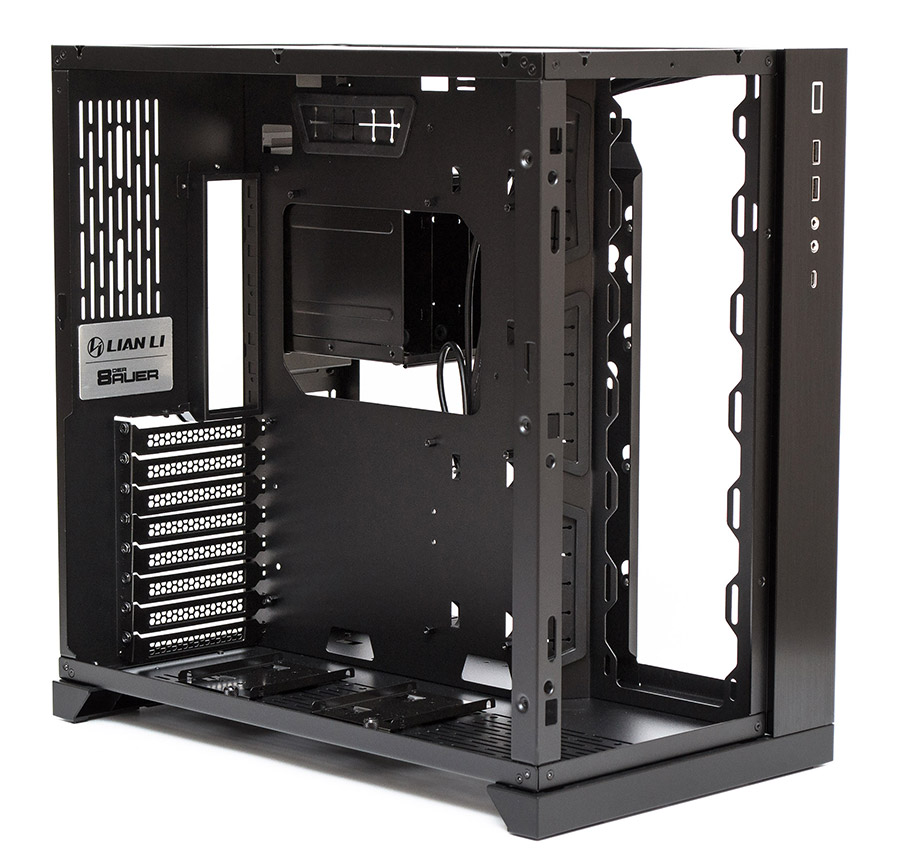

Установка вентиляторов на заднюю панель не предусмотрена конструкцией. Вместо них тут есть узкая вентиляционная решетка и алюминиевая табличка с логотипом Lian Li и Der8auer. Все восемь слотов расширения крепятся обычными винтами. Напротив них предусмотрена выемка под отвертку.

Lian Li O11 Dynamic

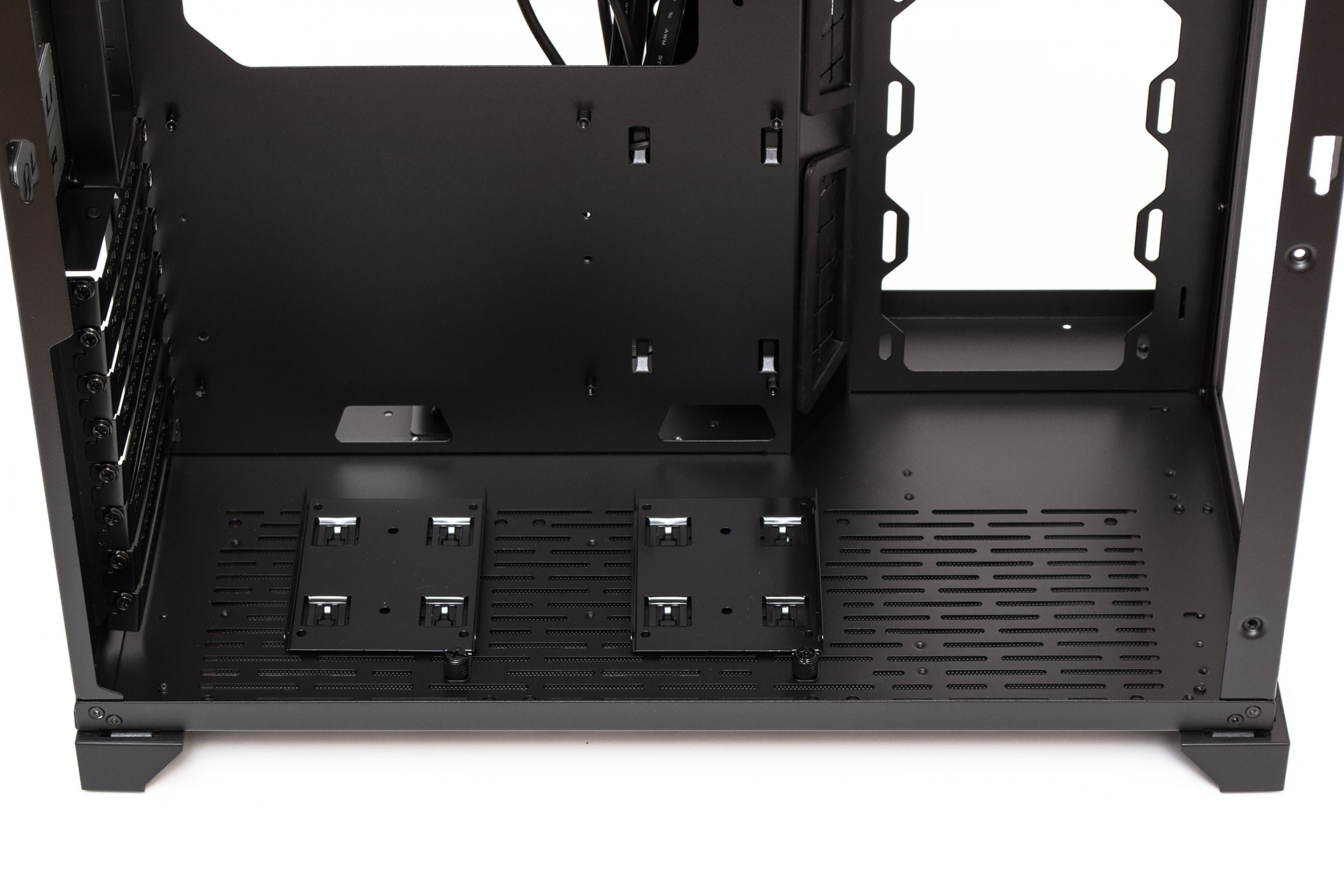

На нижней панели по умолчанию закреплены, с помощью одного винта с накатанной головкой каждый, два лотка для 2,5" накопителей. Если их снять, то на низ можно установить до трех 120-мм вентиляторов или радиаторов СЖО подходящего типоразмера. Либо, альтернативно установить сюда вертикальное крепление и рейзер для видеокарты, продающиеся отдельно. Внизу поддона материнской платы есть два отверстия для протяжки проводов.

Lian Li O11 Dynamic

Передняя часть поддона материнской платы утоплена в сторону правой панели. Посадочные отверстия по бокам выреза в данном месте позволяют повесить сюда три 120-мм вентилятора или радиаторы СЖО.

Lian Li O11 Dynamic

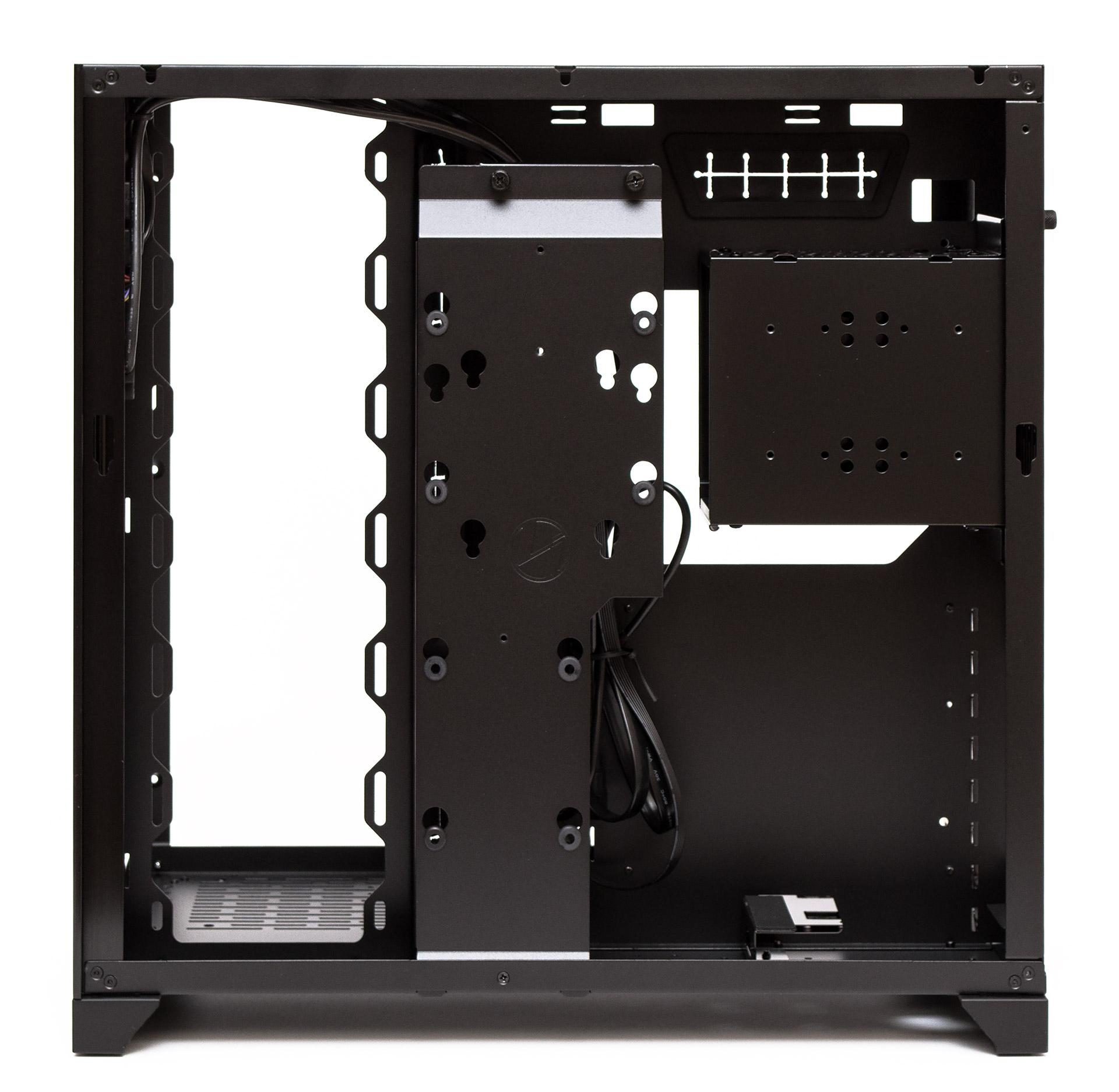

За поддоном материнской платы располагается посадочная зона для блоков питания, корзина для двух накопителей в салазках и вертикальная планка для еще двух накопителей, крепящихся через резиновые демпферы.

Lian Li O11 Dynamic

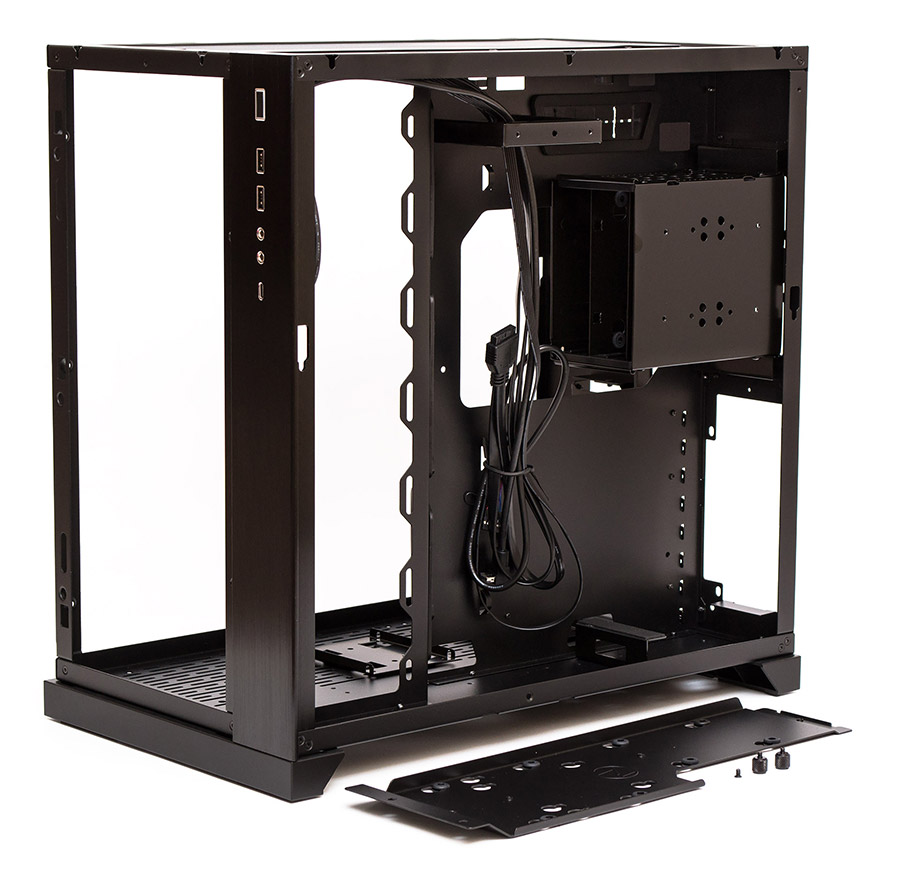

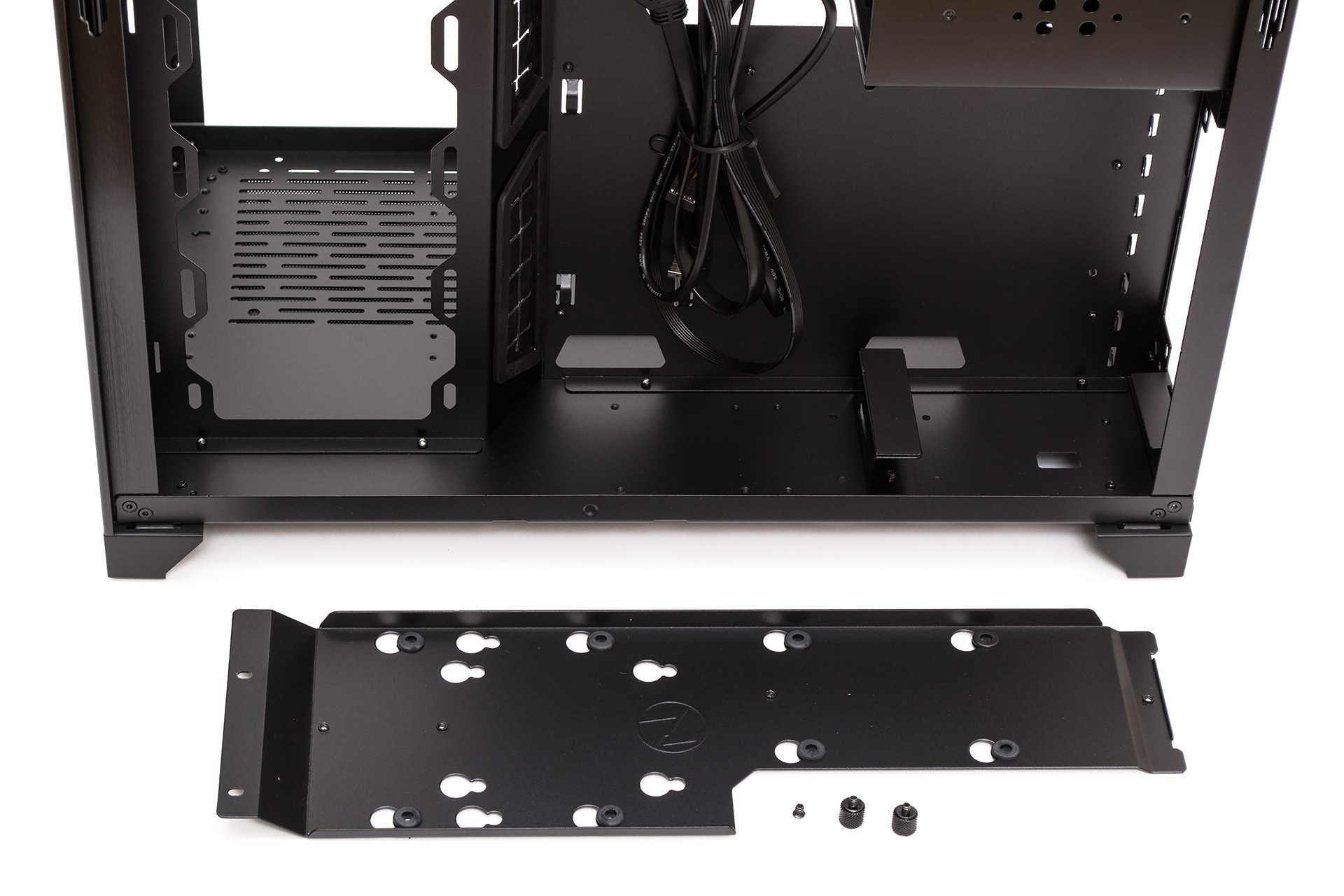

Вертикальная планка держится на двух винтах с накатанной головкой сверху и одном обычном мелком винтике снизу. На нее можно закрепить два 2,5″ накопителя или один 3,5″ жесткий диск вместо верхнего 2,5″ диска. На нижней панели видно П-образную съемную подставку для нижнего блока питания, с мягким демпфером сверху. Ее можно перемещать в одно из трех доступных положений, выкрутив два маленьких винтика снизу.

Lian Li O11 Dynamic

Вверху в центре находится съемный П-образный держатель для проводов. А перед ним, на задней стенке закреплена корзина для двух накопителей. На ее место можно поставить второй блок питания при необходимости.

Lian Li O11 Dynamic

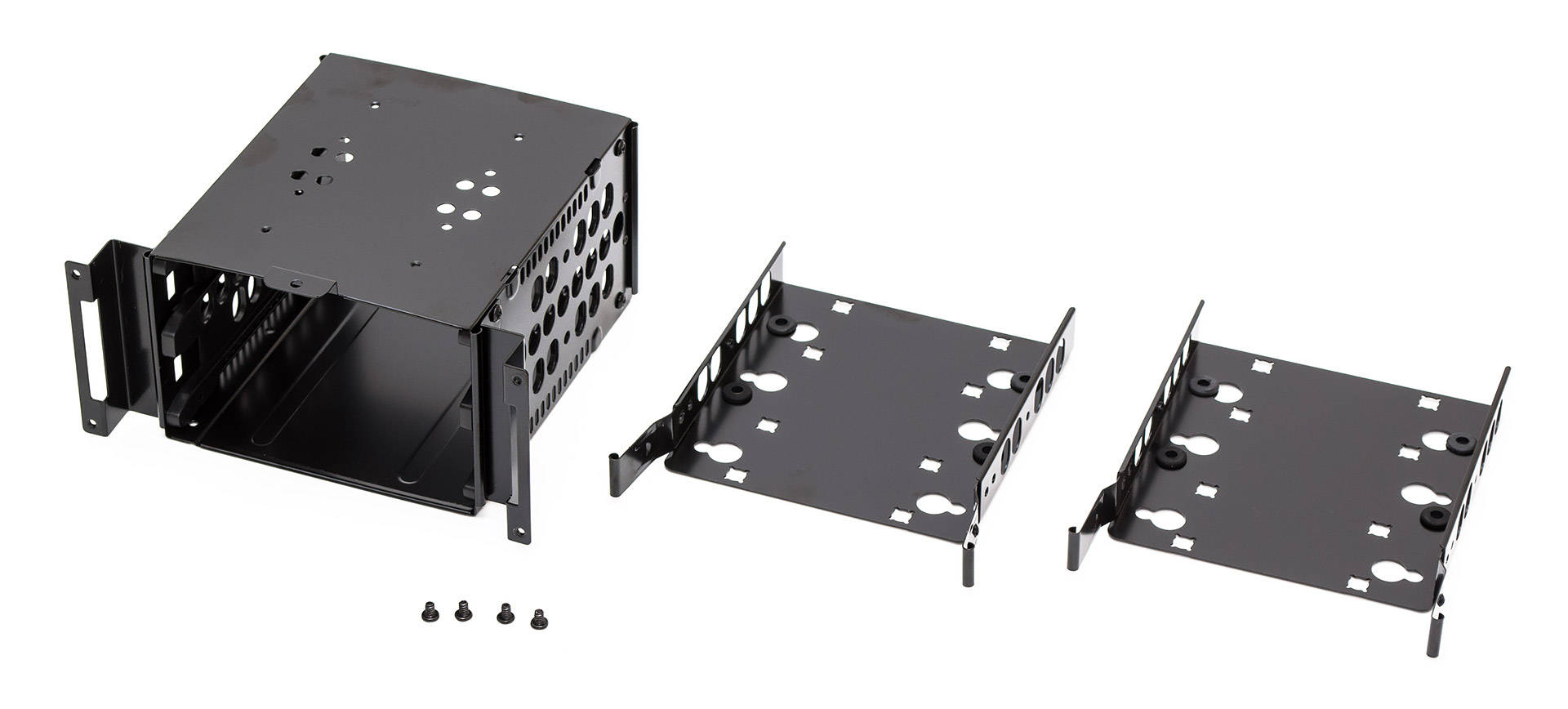

Корзина держится на четырех винтах. Внутри по бокам в ней есть пластиковые направляющие. Лотки металлические, с резиновыми демпферами снизу. В каждый из них при помощи винтов с крупными шляпками можно поставить по одному 2,5″ или 3,5″ накопителю.

Lian Li O11 Dynamic

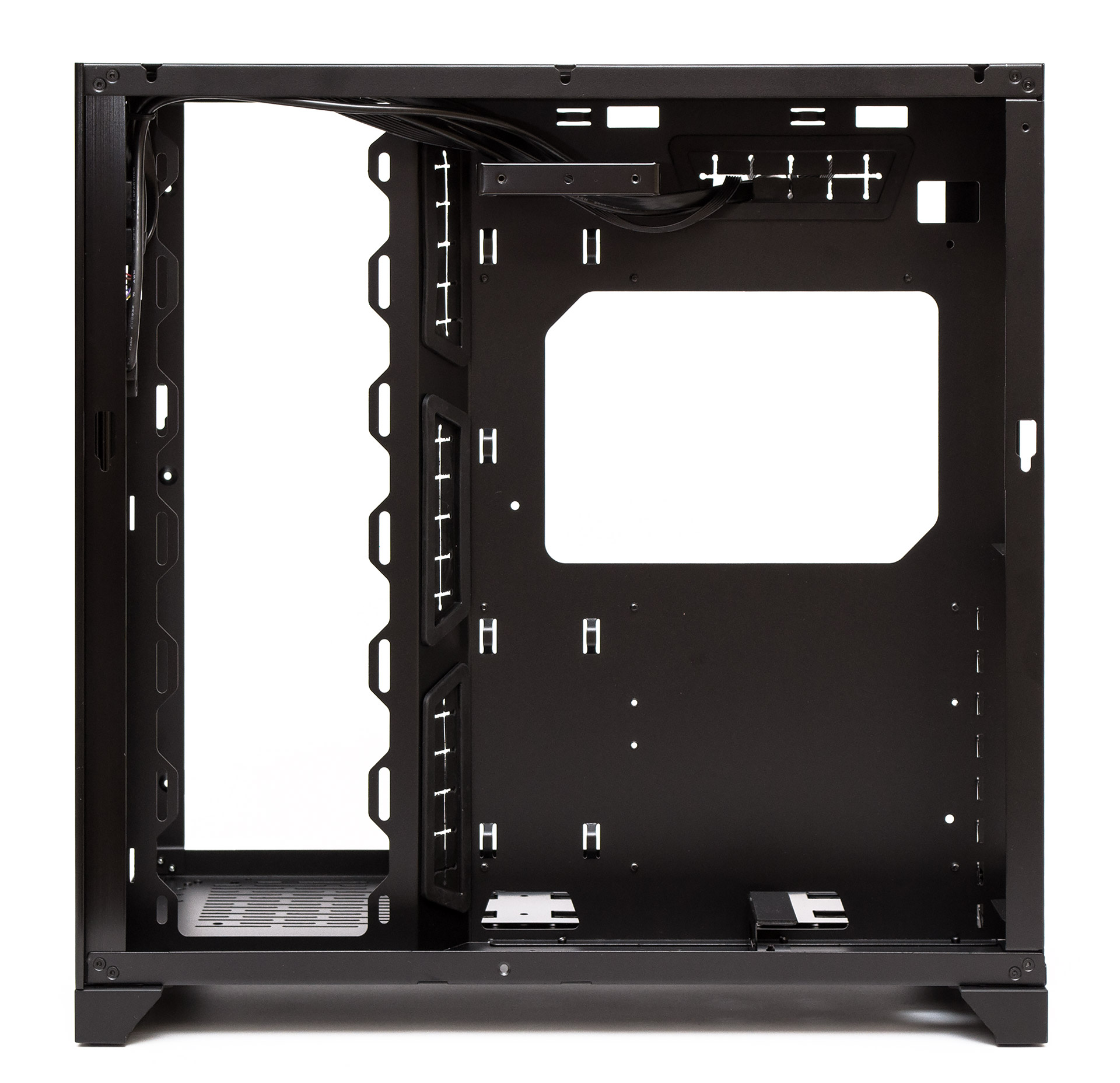

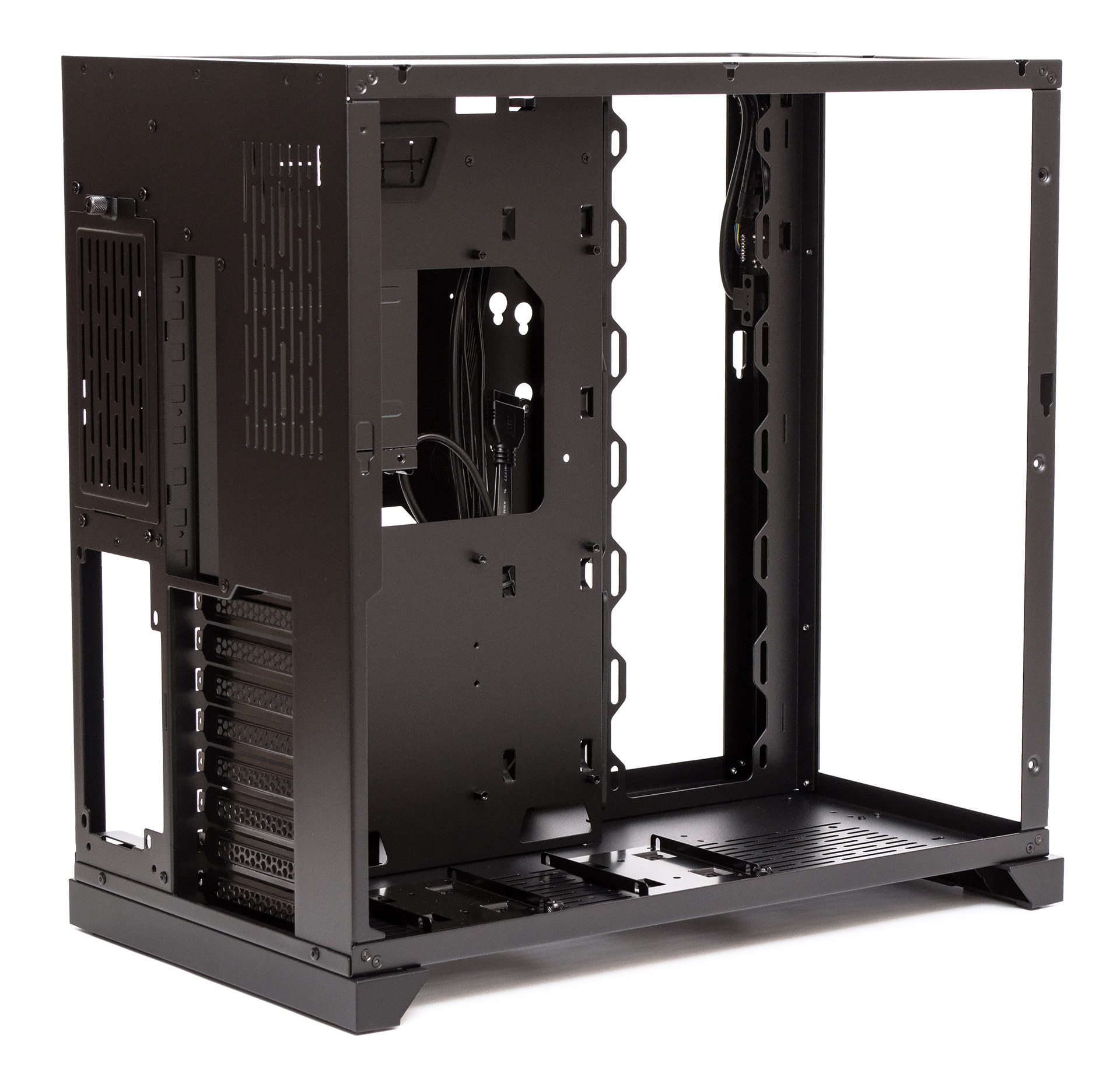

Если снять весь обвес, становится виден огромный вырез в поддоне материнской платы для установки усилительной пластины процессорного кулера и 11 проушин для крепления кабельных стяжек. Запас пространства за поддоном сзади равняется 90 мм, в передней его части — 50 мм. Три трапециевидных отверстия для протяжки проводов в районе центральной стойки закрыты резиновыми шторками.

Lian Li O11 Dynamic

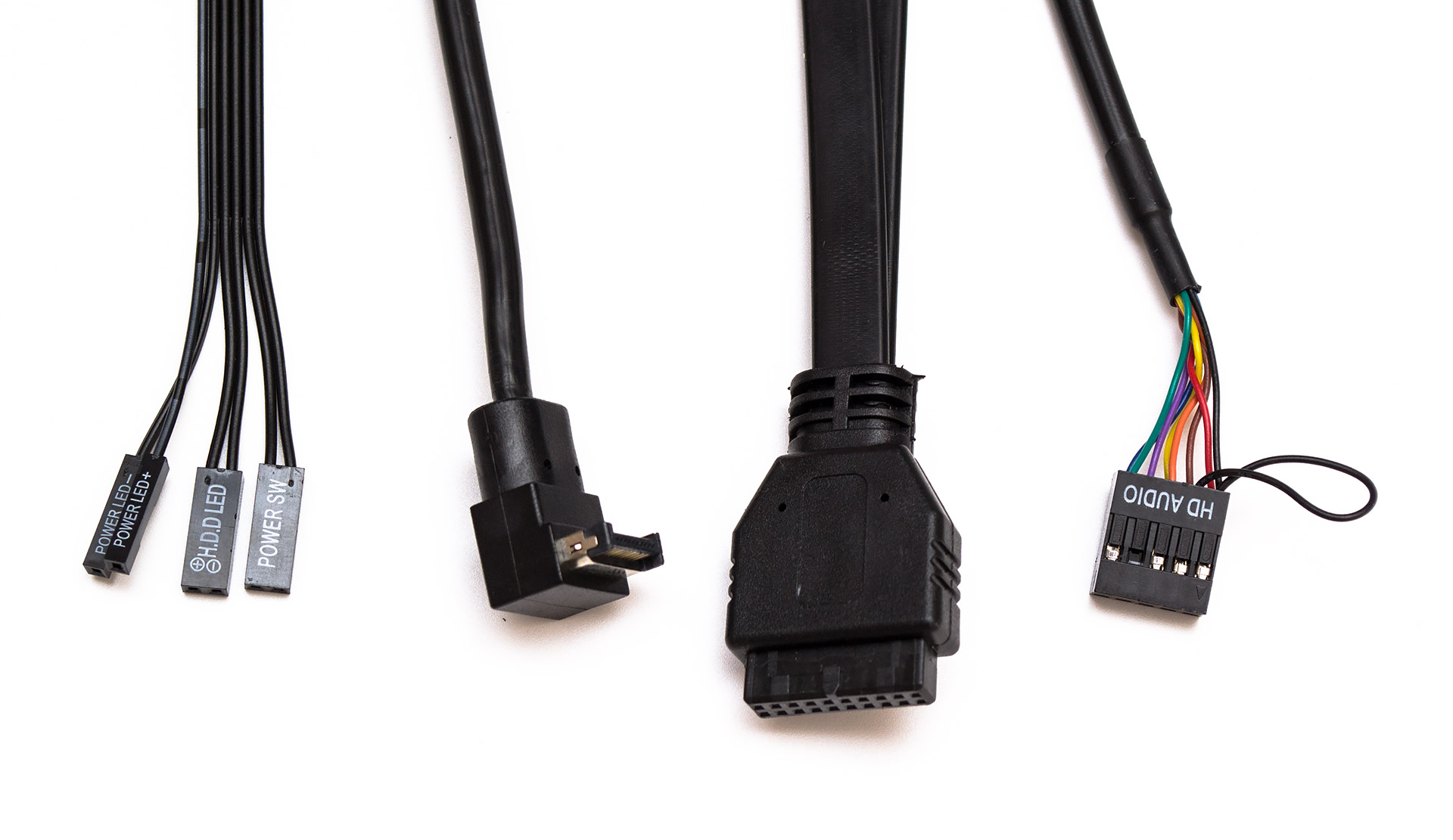

В набор кабелей от корпуса входит: три пары проводов от кнопки запуска системы, индикатора питания и активности накопителей, разъем USB 3.1, колодка USB 3.0 и разъем HD Audio. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Lian Li O11 Dynamic

Перейдем к сборке системы и тепловому тесту.

Сборка системы в корпусе Lian Li O11 Dynamic производится очень легко, поскольку доступ ко всем компонентам системы открыт со всех сторон, а большинство панелей крепится без винтов. Хотя проводов у нас получилось на выходе очень много, все они без особых усилий по укладке спрятались за вертикальной планкой накопителей. Переднюю часть поддона шнурами лучше не занимать, поскольку туда вполне может стать еще один комплект вентиляторов для радиатора СЖО. Да и закрывать поток воздуха через радиатор не стоит.

Lian Li O11 Dynamic

Корпус явно рассчитан в большей мере на жидкостное, чем воздушное охлаждение. Тут возможно несколько схем вентиляции, но нам наиболее логичным показался прямой вариант движения воздуха снизу вверх, для лучшего обдува видеокарты. Потому три вентилятора Lian Li UNI Fan SL120 мы установили снизу на вдув, и еще три таких же сверху на вытяжку. Радиатор СЖО Lian Li Galahad AIO 360, к сожалению, не поместился за поддоном, поскольку ему помешали разъемы передней панели. А поставить его вверх не вышло из-за перегиба шлангов. Потому был выбран вариант установки как на изображении ниже.

Lian Li O11 Dynamic

Подсветку всех вентиляторов можно настроить на свой вкус и выглядит она достаточно ярко. Впрочем, это все равно украшение, что называется, «на любителя». Система в целом хорошо видна через переднее и боковое стекло и без подсветки.

Lian Li O11 Dynamic

Индикатор питания системы тускло светится синим цветом вокруг клавиши запуска. При работе накопителя цвет сменяется на красный.

Lian Li O11 Dynamic

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Lian Li PC-O11 Dynamic использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Lian Li Galahad AIO 360 (3 x вентилятора 1800 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power 12 850W (850 Вт);
  • дополнительные вентиляторы: 6 x 120 мм — Lian Li UNI Fan SL120, 800-1800 об/мин;
  • термоинтерфейс: Noctua NT-H1.

Lian Li O11 Dynamic

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 31 градусу Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 385 ватт. Тестирование проводилось в трех режимах сравнения: 1) с корпусными вентиляторами на скорости в 1800 об/мин; 2) с корпусными вентиляторами на скорости 800 об/мин: 3) с отключенными корпусными вентиляторами и демонтированными со всех сторон панелями корпуса. Cверху в ориентации на вытяжку и снизу в ориентации на вдув в корпус было установлено по три объединенных 120 мм вентилятора Lian Li UNI Fan SL120, управляемых через собственный контроллер.

Результаты тестирования

Lian Li O11 Dynamic

Как видно из результатов теста, лучше всего все компоненты системы, за исключением жесткого диска охлаждаются в полностью открытом корпусе. В закрытом шасси при скорости корпусных вентиляторов в 1800 об/мин температура процессора получается на 5 градусов выше, видеокарта умудряется отыграть один градус у открытого корпуса, по температуре памяти прибавка составляет 2 градуса, а датчик материнской платы показывает на 4 градуса больше. На жестком диске удается отыграть пять градусов, за счет того, что через него проходит воздушных поток. Если понизить скорость пропеллеров до бесшумных 800 об/мин, то становится намного тише, но температура всех компонентов возрастает на 2-3 градуса. Вполне подходящий вариант для тех, кто ценит тишину. В целом схема вентиляции в корпусе Lian Li O11 Dynamic не идеальна, поскольку рассчитана, в большей степени, на кастомные системы водяного охлаждения. Но, оценить ее можно выше среднего хотя бы потому, что все тесты проводились в разгар летней жары при температуре в 31 градус Цельсия в помещении. Еще улучшить охлаждение можно избавившись от лишних пылевых фильтров. С другой стороны, для тех, кому нужно холоднее, есть более проницаемые для воздуха варианты данного шасси.

Выводы

Lian Li O11 Dynamic — это качественно сделанный и самобытный корпус, созданный с прицелом на жидкостное охлаждение. Из основных преимуществ шасси стоит отметить большую вместительность при относительно небольших размерах, возможность принимать штатно на борт два блока питания, легчайший процесс монтажа и демонтажа всех панелей и компонентов системы, строгий и красивый внешний вид, облегченную систему укладки проводов. Потенциал схемы охлаждения здесь тоже достаточен почти для любой конфигурации системы, хотя и требует продуманного подхода к расположению вентиляторов и радиаторов.

Из недостатков, которые встречаются в процессе сборки системы, можно указать на малую допустимую высоту для воздушного кулера — всего 155 мм (крупные и даже средние башни обычно имеют более 160 мм). Верхняя панель потенциально может резонировать при сильных вибрациях. Пылевые фильтры уменьшают скорость и объем воздушного потока. А при наличии большого количества проводов за поддоном будет проблематично установить накопители на вертикальную планку.

Lian Li PC-O11 Dynamic является специфичным шасси, которое создавалось под вполне определенные цели. А именно — для монтажа в нем сборных систем жидкостного охлаждения с полным покрытием всех основных компонентов. Потому тем, кто предпочитает воздушные кулера, лучше сразу пройти мимо данного продукта в поисках более рациональных вариантов. Но тем, кто только начинает знакомиться с жидкостным охлаждением и планирует в будущем собрать что-то по-настоящему сложное, Lian Li PC-O11 подойдет идеально. Кроме того, шасси понравится энтузиастам, которые чаще других пользователей заглядывают внутрь своей системы.
