Обзор корпуса Gamdias Mars M2

Gamdias Mars M2 — это относительно компактный корпус под материнские платы формата MicroATX. Он имеет элегантный внешний вид за счет простой формы, скругленной фронтальной панели из металла и бокового стекла. А чтобы узнать, что корпус может предложить помимо этого, в данном обзоре мы изучим особенности его конструкции, соберем в нем систему и с её помощью проверим шасси на предмет качества вентиляции.

Gamdias Mars M2

Характеристики

Модель Gamdias Mars M2
Страница продукта Mars M2
Тип корпуса Mini-Tower
Размеры, мм 425 (В) x 220 (Ш) x 408 (Г)
Материал Сталь, ABS пластик, Стекло (3 мм)
Вес, кг 5,8
Цвет Черный
Форм-фактор MicroATX, Mini-ITX
Устройства 5,25″
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 2 / 4 (два 2,5″ диска можно поставить в корзину вместо 3,5″)
Поддерживаемое количество слотов расширения 4
Вентиляторы верхние — 2 х 120 / 140 мм
передние —3 х 120 мм / 2 х 140 мм
внутренние — 2 х 120 мм
задний — 1 х 120 мм (установлен)
Интерфейсные разъемы 2 x USB 3.0, 1 x USB 3.1 Type-C, 2 х 3,5-мм аудио-разъема для наушников и микрофона
Прочее Левая боковая панель из 3-мм закаленного стекла с петлями и магнитами, задний 120-мм вентилятор с ARGB-подсветкой, ARGB-подсветка внешних портов и кнопок, магнитный пылевой фильтр верхней панели, фильтр блока питания, встроенный ARGB-контроллер для шести проприетарных вентиляторов и двух светодиодных лент
Средняя стоимость 2199 грн

Упаковка и комплект поставки

Корпус поставляется в продажу в обычной картонной коробке с монохромной полиграфией на бортах. На фронтальной части есть изображение шасси в сборе, а с обратной стороны схематично показаны его внутренности и компоненты. О технических характеристиках товара и его главных достоинствах можно узнать, заглянув на боковины упаковки. Там же вырезаны ручки для переноски. Защиту от повреждений при транспортировке обеспечивают демпферы из пенопласта, пакет и наклейки на стекле с обеих сторон.

Gamdias Mars M2Gamdias Mars M2

В комплекте поставки нет инструкции (ее можно скачать с официального сайта, используя QR код с упаковки для быстрого доступа). Из деталей тут есть:

  • 26 маленьких винтиков для материнской платы и 2,5″ накопителей;
  • восемь корпусных винтов для БП и видеокарты;
  • диагностический динамик;
  • три стойки материнской платы;
  • один маленький шуруп;
  • девять винтов для жесткого диска;
  • пять одноразовых пластиковых кабельных стяжек.

Gamdias Mars M2

Внешний вид

Дизайн у Gamdias Mars M2 сдержанный и вполне симпатичный. Передняя панель сплошная, металлическая, со скругленной верхней и нижней гранью. В её левой верхней части есть круглая кнопка запуска системы, окруженная по периметру кольцом ARGB-подсветки. Логотип производителя нанесен справа внизу.

Gamdias Mars M2

Внешние порты расположены в нижней части, на левой грани передней панели. Если смотреть сверху вниз, здесь есть: точечные индикаторы питания системы и активности накопителей, квадратная кнопка переключения подсветки, порт USB 3.1 Type-C, два разъема USB 3.0, два 3,5-мм выхода для наушников и микрофона.

Gamdias Mars M2

Левая боковая панель полностью изготовлена из достаточно прозрачного закаленного стекла. Она подвешена на двух металлических петлях, скрытых за задней гранью корпуса.

Gamdias Mars M2

Дверца открывается в левую сторону, если потянуть за пластиковую ручку посередине спереди. Удерживается она при помощи центрирующего штыря и двух магнитов, скрытых под мягкой прокладкой в передней грани шасси. Снять боковую панель можно по направлению вверх, если распахнуть ее больше чем на 90 градусов.

Gamdias Mars M2

Закаленное стекло имеет толщину 3 мм. По периметру есть черная полоса, а спереди и сзади грани приклеены крепежные металлические планки.

Gamdias Mars M2

Правая боковая панель металлическая и сплошная, со штампованной ручкой сзади для упрощения демонтажа. Держится на двух винтах с пластиковой накатанной головкой. По всей площади боковой грани передней панели с этой стороны есть вентиляционная решетка с отверстиями в виде кирпичиков.

Gamdias Mars M2

Изнутри правая дверца оснащена отличными П-образными ребрами жесткости.

Gamdias Mars M2

Верхняя панель почти полностью прозрачна для воздуха, поскольку большая её часть занята сотовой решеткой, прикрытой магнитным фильтром в виде металлической сеточки.

Gamdias Mars M2

В продолговатые, смещенные в левую сторону посадочные отверстия можно закрепить два 120- или 140-мм вентилятора.

Gamdias Mars M2

Задняя панель оформлена стандартно. На вентиляционную решетку можно закрепить 120-мм вентилятор в одну из пяти доступных по высоте позиций. Четыре слота расширения закрыты одноразовыми вентилируемыми заглушками, а декоративное отверстие справа от них прикрыто сдвижной вертикальной планкой, которая держится на одном винте с пластиковой накатанной головкой. Посадочные отверстия расположенного снизу блока питания позволяют ориентировать его как вентилятором вниз, так и вверх.

Gamdias Mars M2

На нижней панели есть четыре крупные пластиковые ножки, простой сеточный пылевой фильтр блока питания и вырез для демонтажа передней панели.

Gamdias Mars M2

Высота ножек составляет 22 мм. Снизу на них наклеены резиновые демпферы.

Gamdias Mars M2

Посмотрим, как обстоят дела внутри.

Внутреннее устройство

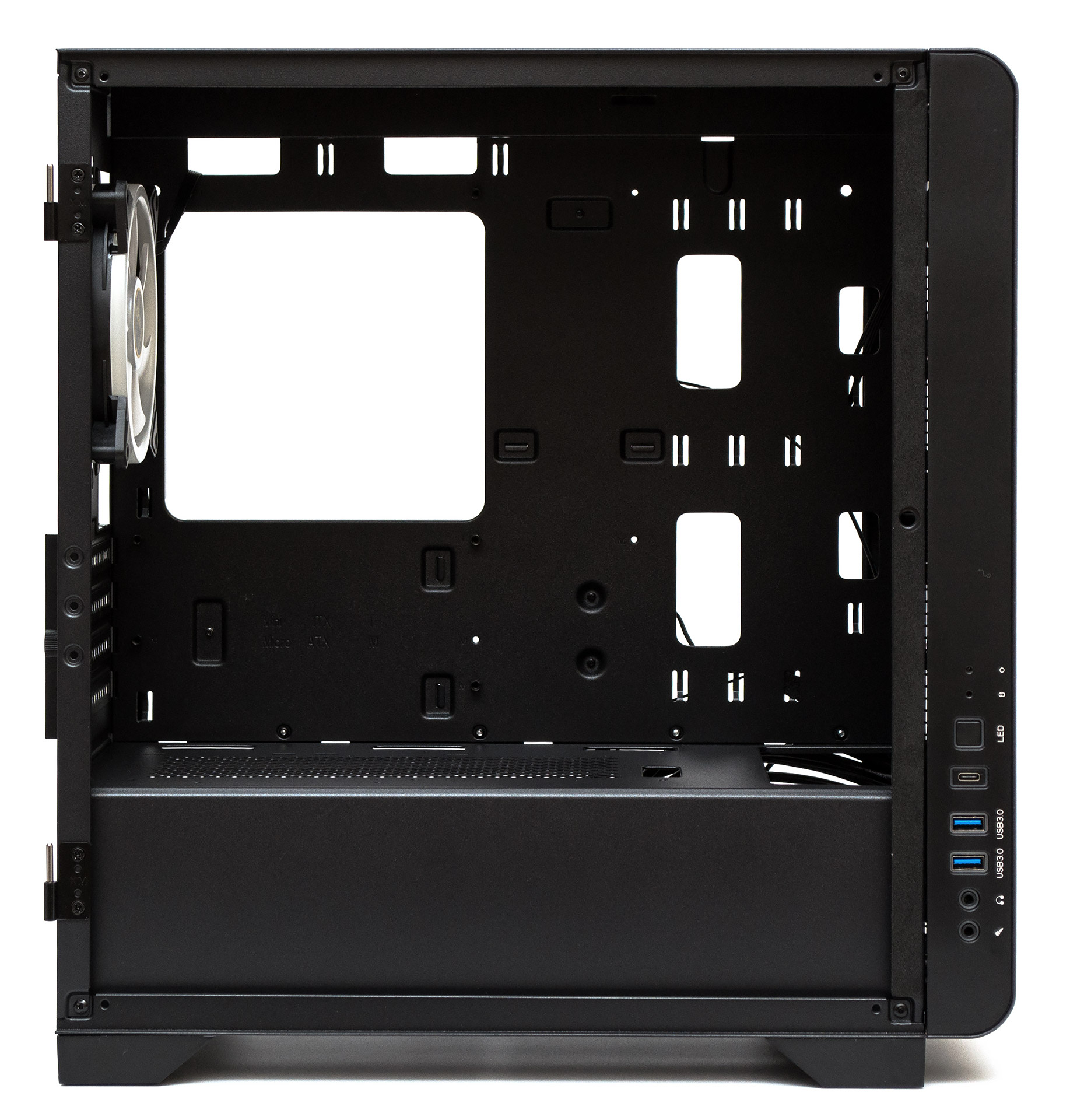

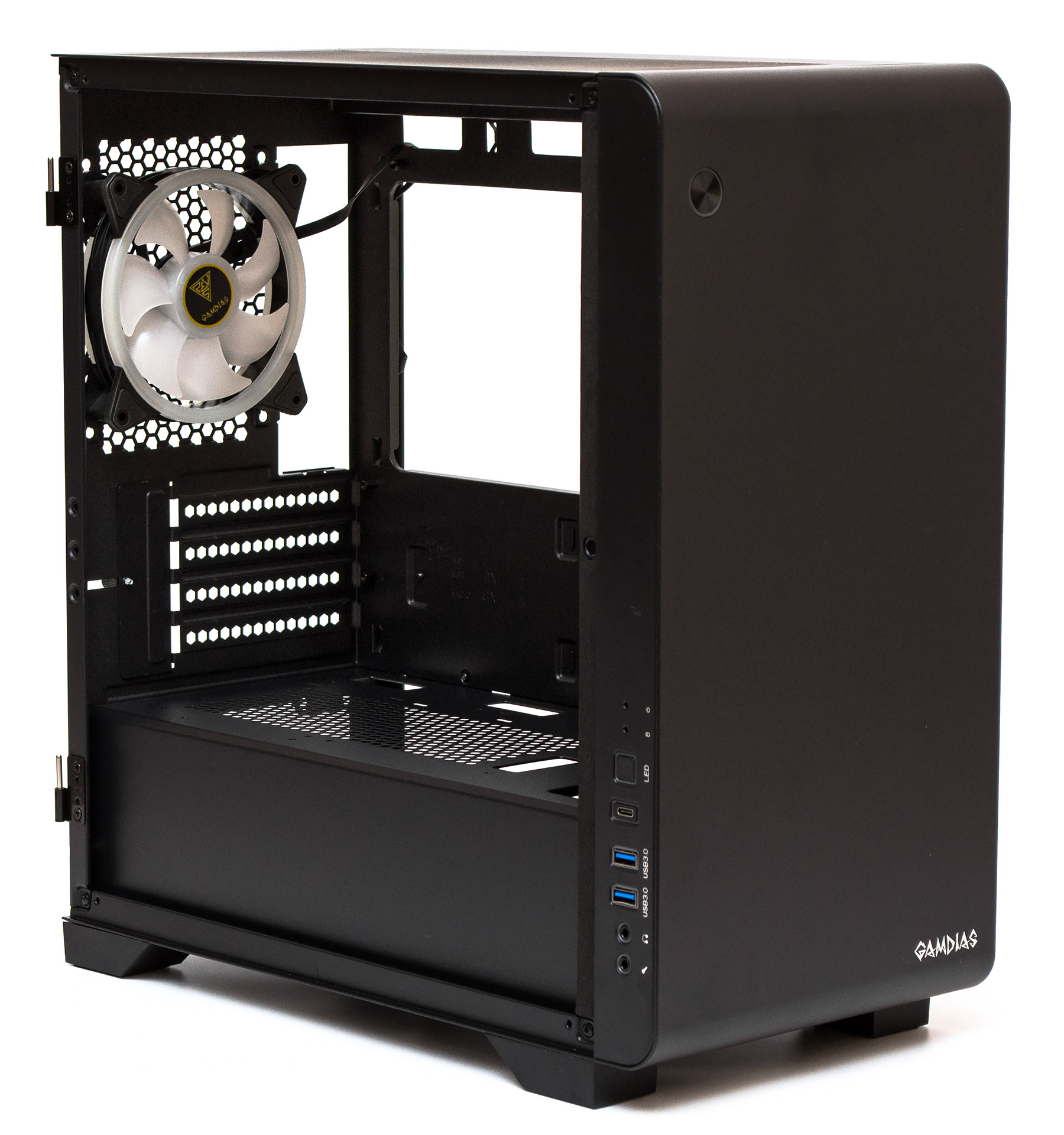

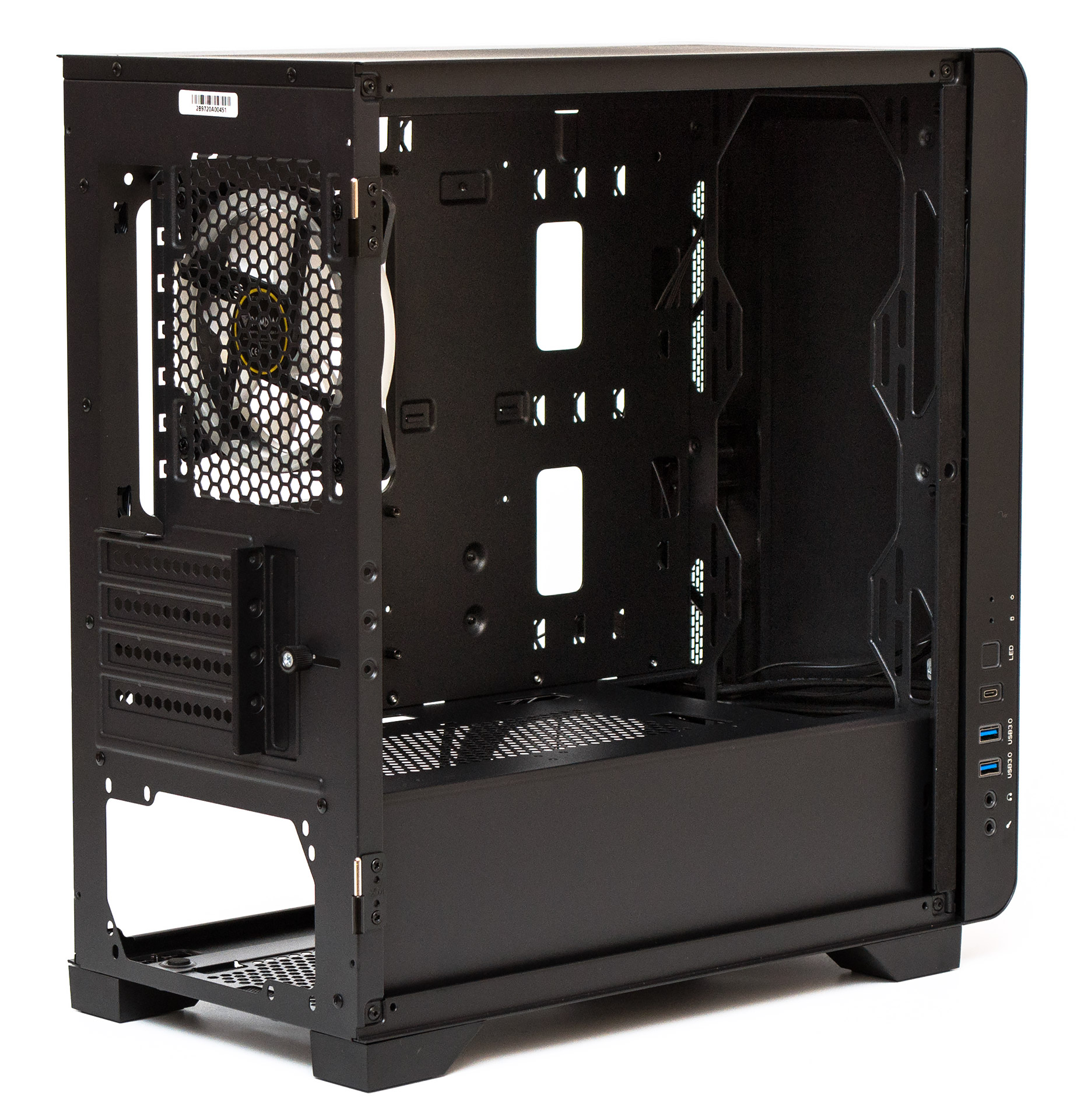

Корпус Gamdias Mars M2 поддерживает установку в вертикальном положении материнских плат формата MicroATX и Mini-ITX. Максимальная высота процессорного кулера заявлена в пределах 165 мм (по нашим замерам поместится 168 мм). Предельная длина плат расширения во всех слотах заявлена на отметке в 350 мм (по факту поместится 356 мм, но оптимально не стоит превышать 330 мм, с учетом установленных спереди вентиляторов). Допустимая длина блока питания ограничена 160 мм при максимально выдвинутой в центр корзине накопителей. Если сместить её ближе к передней панели, поместится БП длиной 180 мм.

Gamdias Mars M2

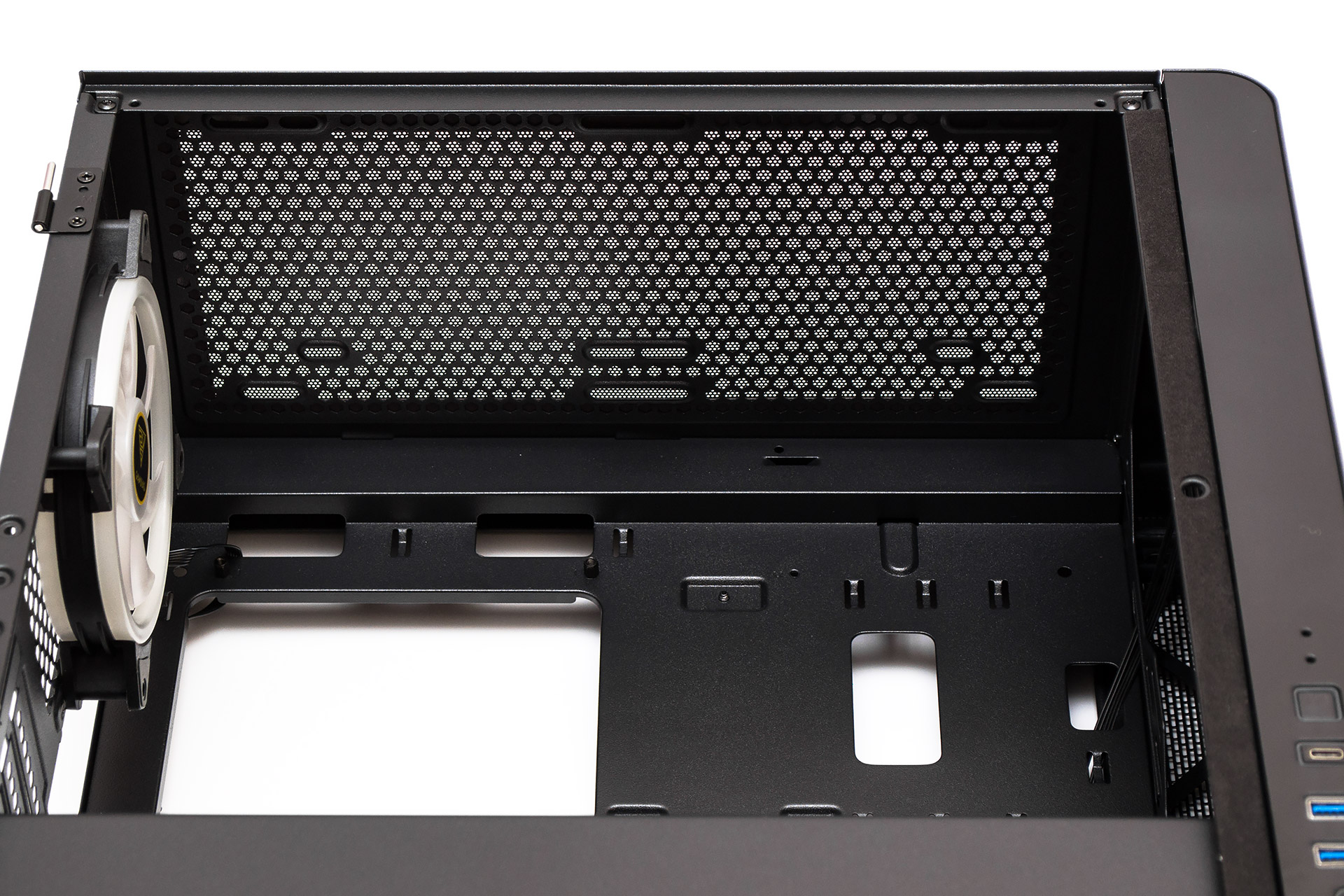

Запас пространства под верхней панелью до кромки материнской платы равен 45 мм. Посадочные места для вентиляторов смещены в левую сторону. Сюда можно поставить два 120- или 140-мм вентилятора, либо 240-мм радиатор СВО в сборе с пропеллерами.

Gamdias Mars M2

Сзади на вытяжку предустановлен 120-мм вентилятор с ARGB-подсветкой. Все слоты расширения крепятся обычными винтами.

Gamdias Mars M2

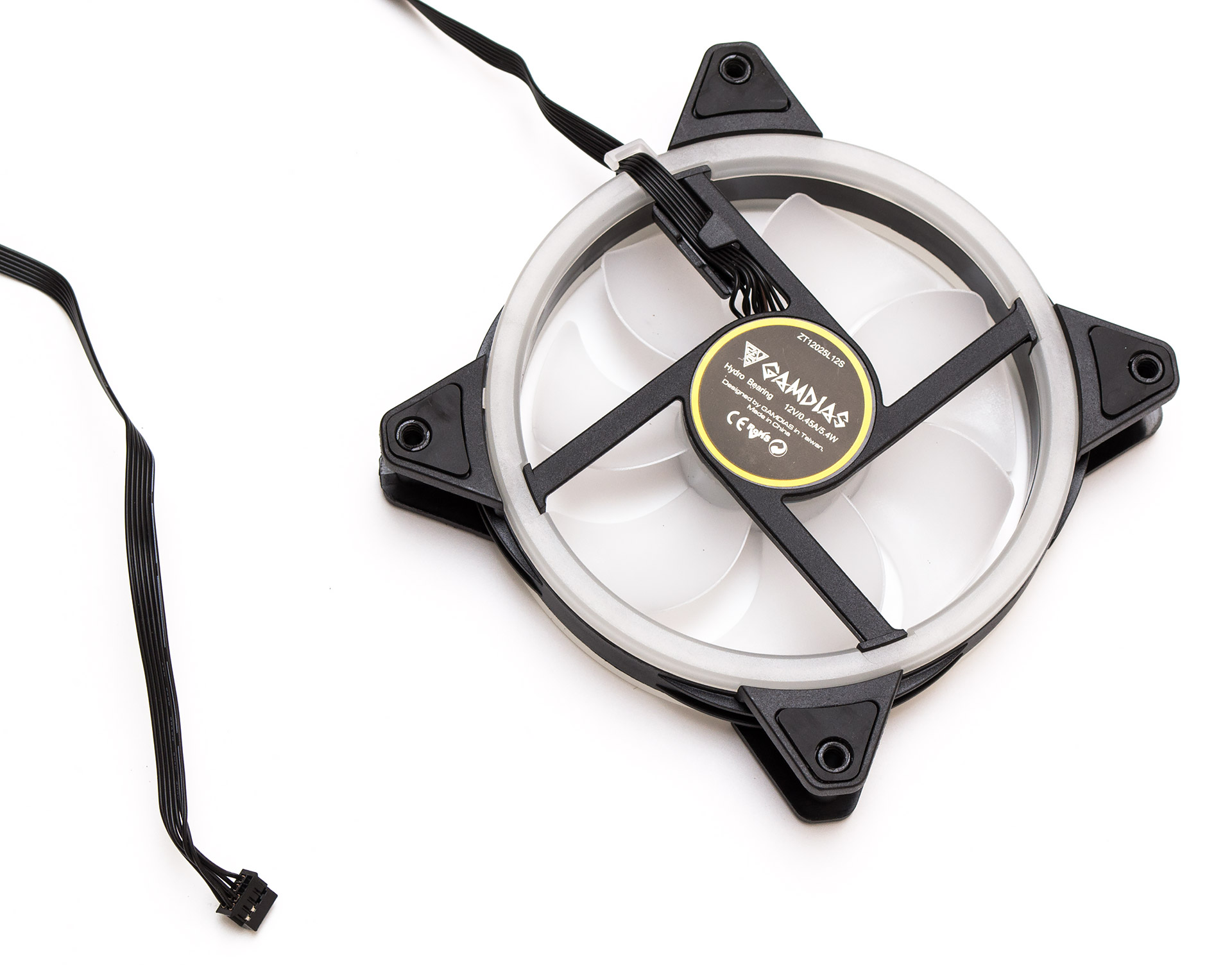

Диоды подсветки встроены как в центральной части под крыльчаткой, так и в рамке вентилятора по кругу. Сама рамка оснащена демпферами вибрации в местах крепления по углам, с обеих сторон. Судя по маркировке, здесь установлен гидравлический подшипник. Длина проприетарного кабеля подключения на восемь контактов составляет 600 мм.

Gamdias Mars M2

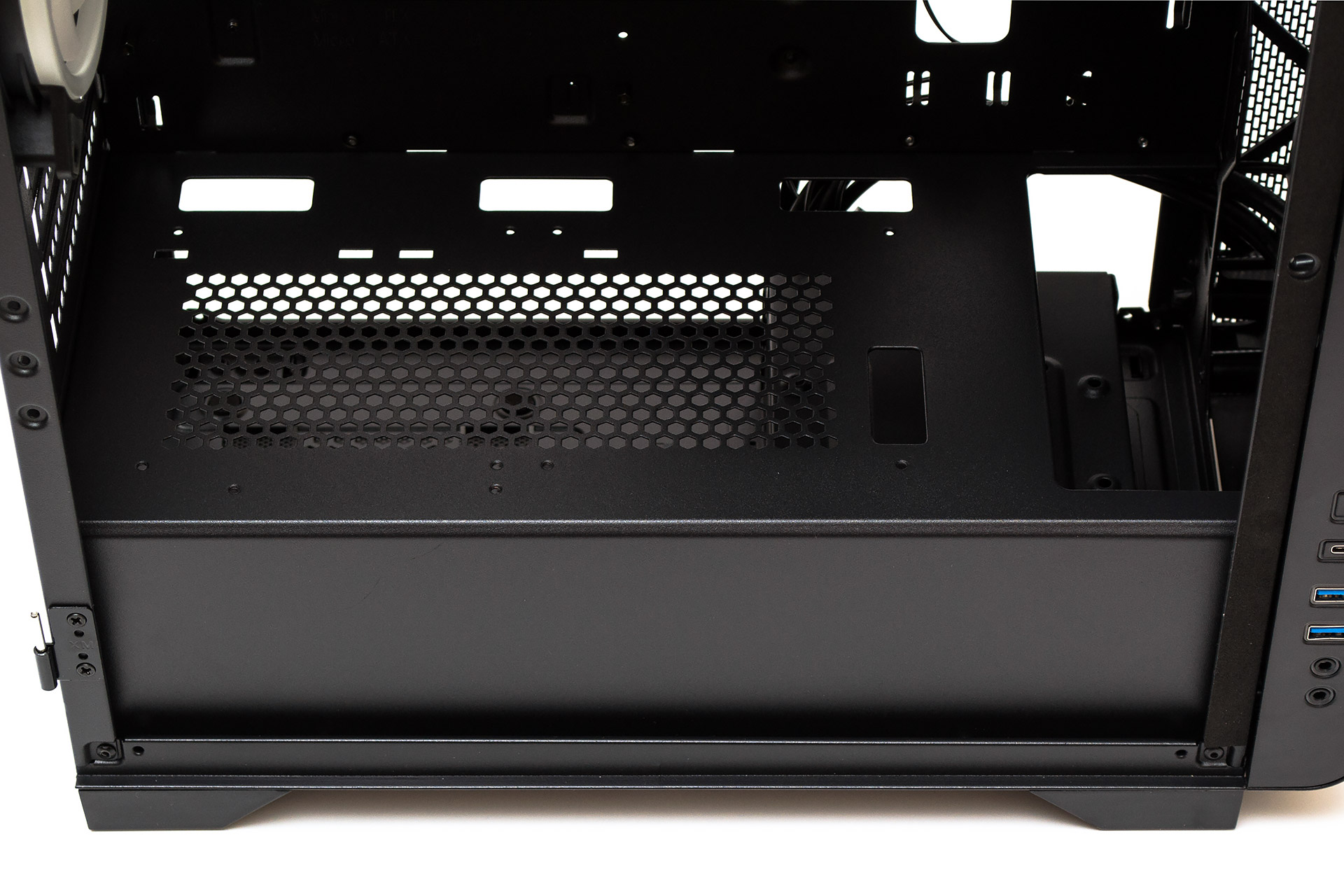

Кожух блока питания имеет крупный вырез спереди глубиной в 60 мм. Еще четыре прорези поменьше используются для протяжки проводов. На решетку сверху можно закрепить два 120-мм вентилятора, при условии, что пользователь найдет для этого длинные винты.

Gamdias Mars M2

Все крепления вентиляторов на фронтальной панели расположены по бокам, препятствий для движения воздуха из переднего кармана внутрь минимум.

Gamdias Mars M2

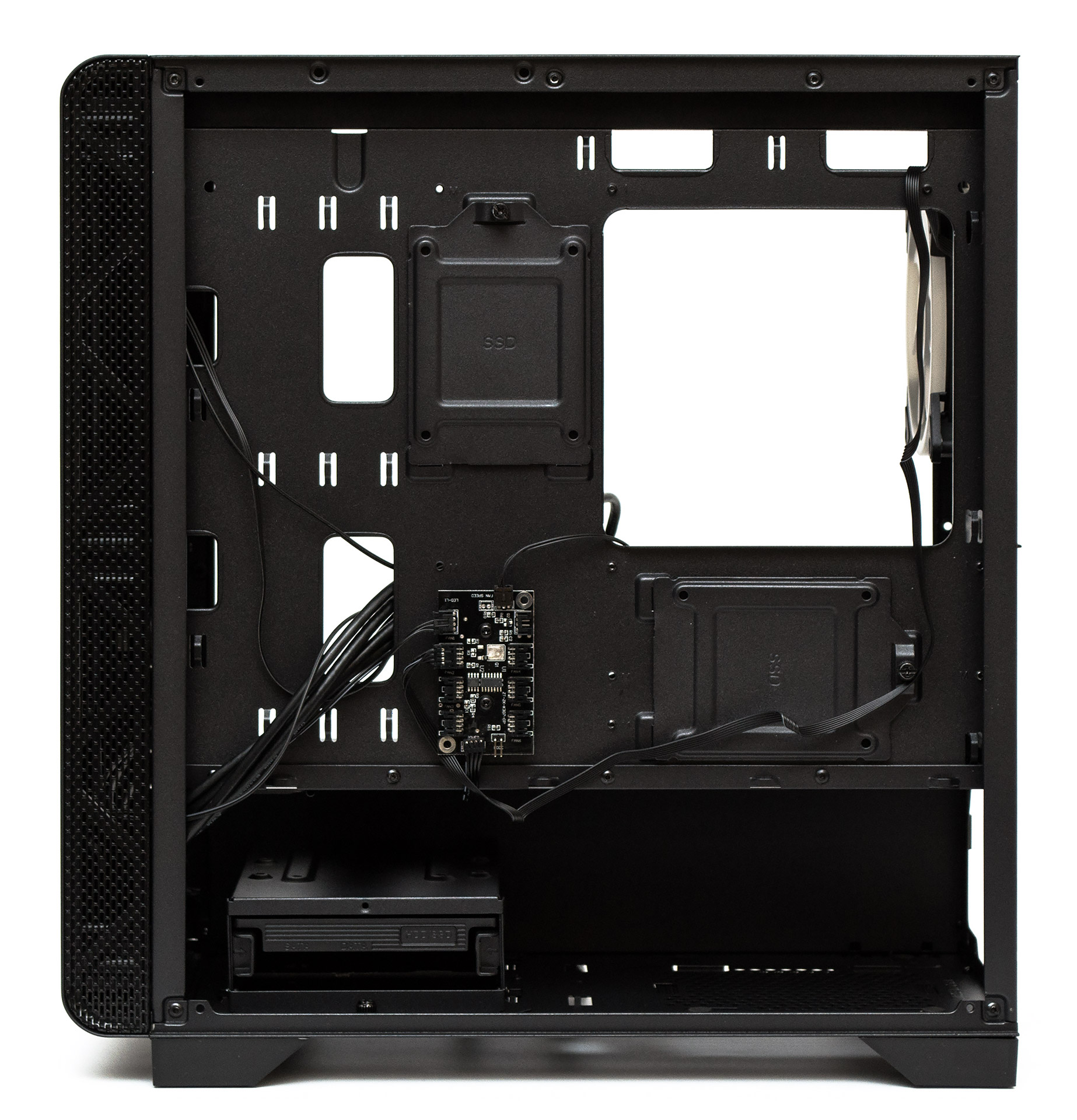

За поддоном материнской платы есть до 25 мм пространства до боковой панели для укладки проводов (а в «тоннеле» сверху и все 40 мм). Для усилительной пластины процессорного кулера имеется квадратный вырез вверху справа. Слева и снизу от него на винтах с накатанной головкой закреплены два лотка для 2,5″ накопителей. Протяжку проводов можно осуществлять через четыре крупных и два мелких отверстия. Для крепления кабельных стяжек есть множество правильно расположенных проушин.

Gamdias Mars M2

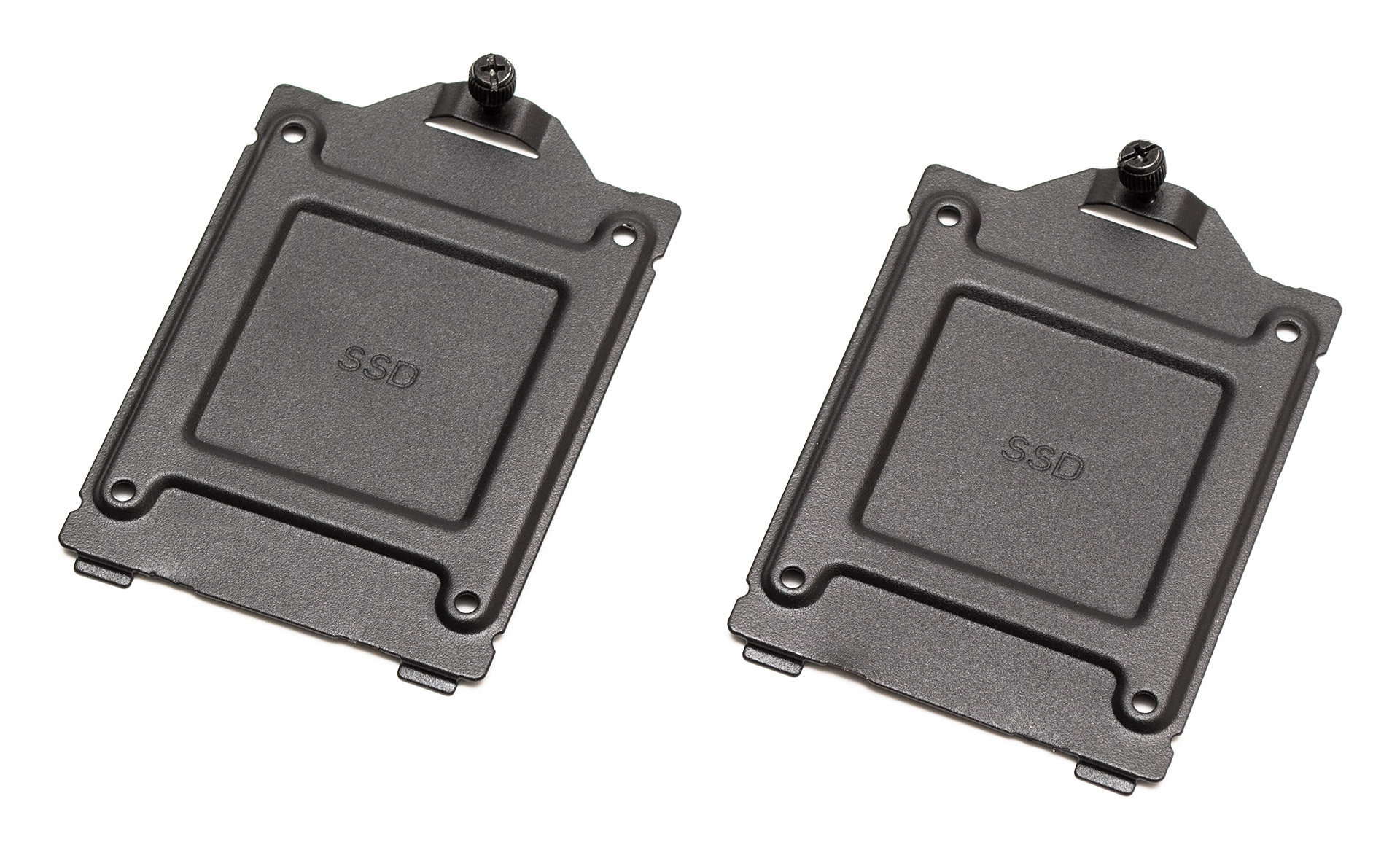

2,5″ накопители фиксируются в своих лотках мелкими винтиками.

Gamdias Mars M2

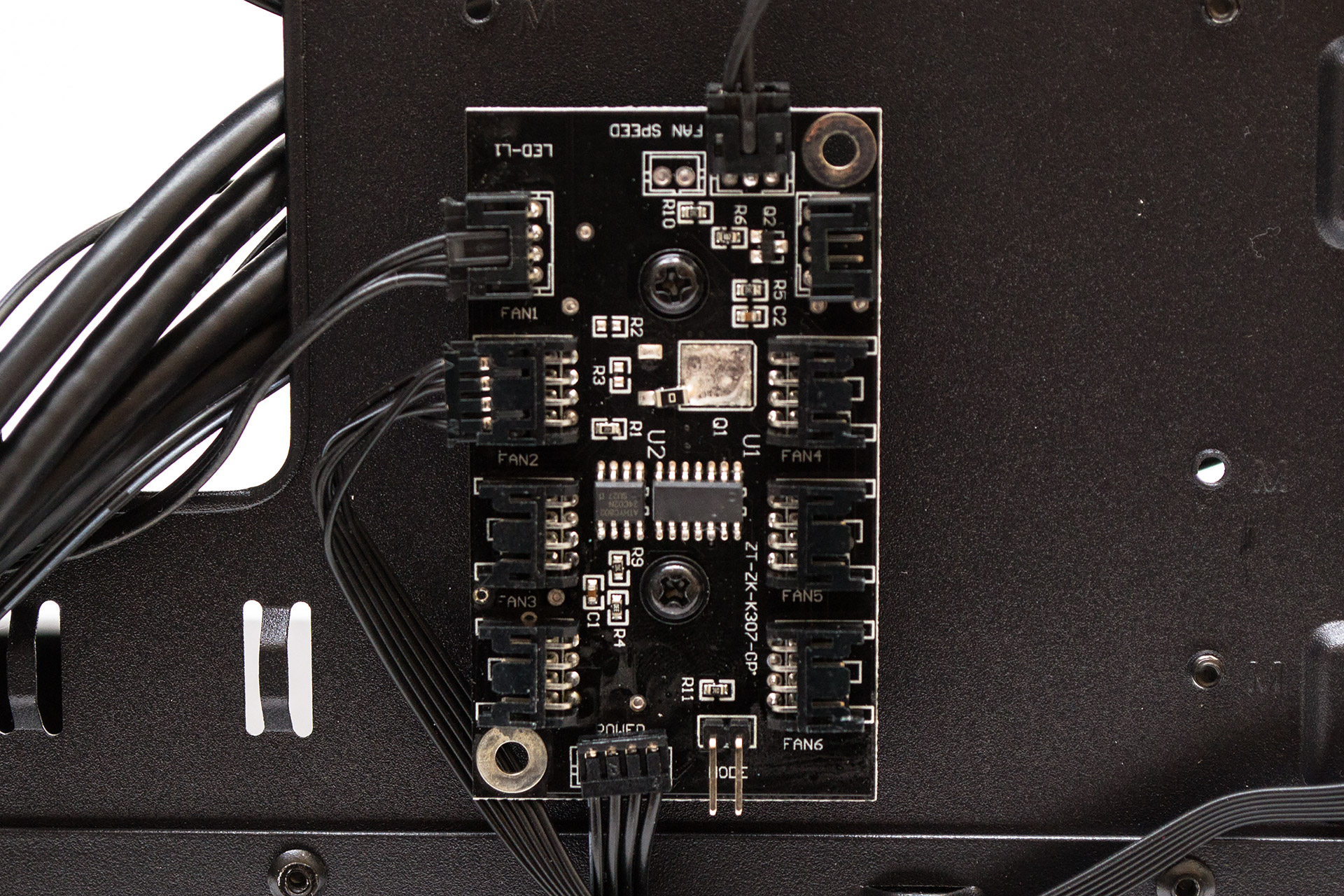

К поддону прикреплена отдельная плата ARGB-контроллера. На ней есть с правой и с левой стороны по три разъема для подключения проприетарных вентиляторов с подсветкой (на восемь контактов) и по одному для диодной ленты (на четыре контакта). Сверху есть выход на материнскую плату. Снизу распаян выход питания и разъем на два контакта для переключателя передней панели.

Gamdias Mars M2

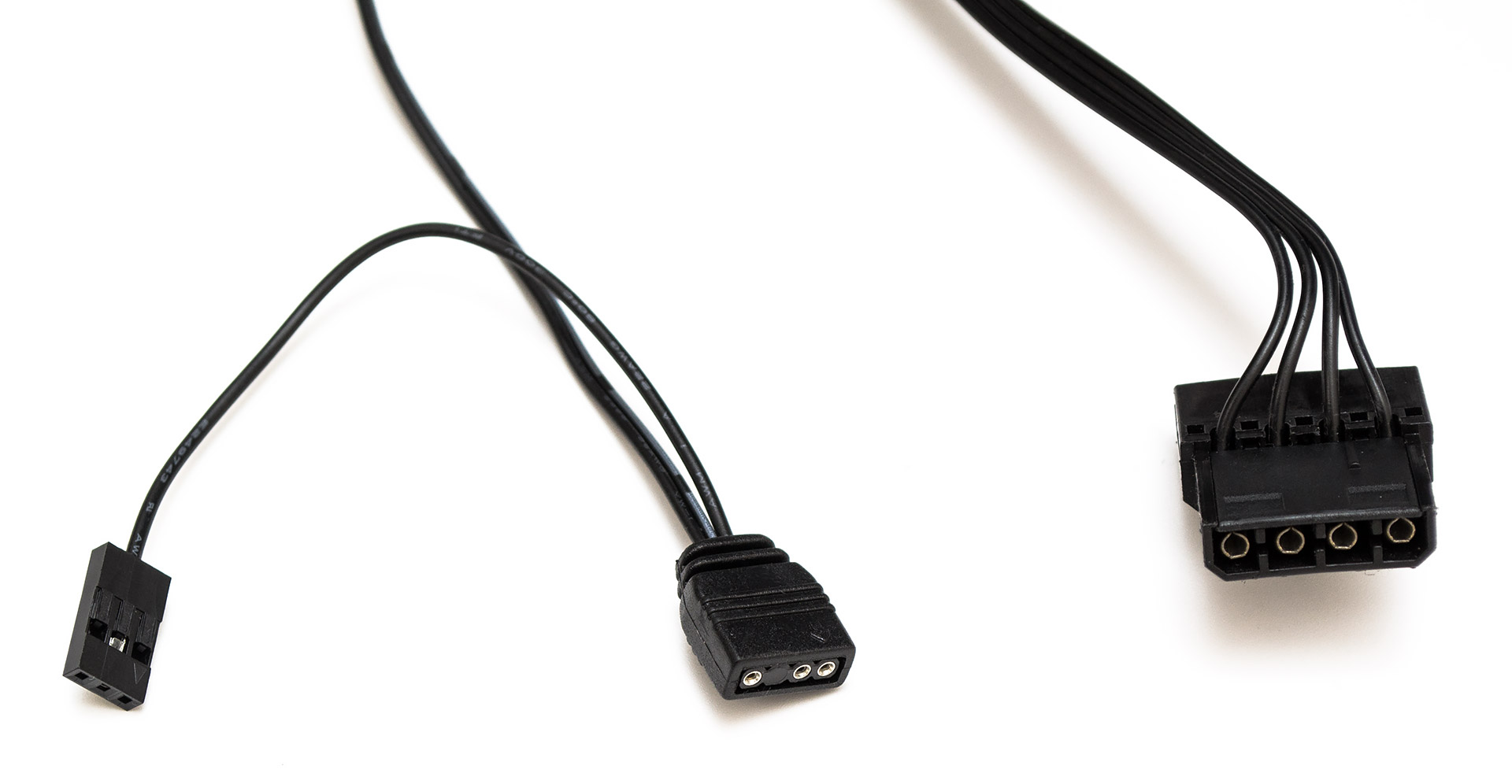

Питается контроллер от «молекса». Для подключения к разъему подсветки материнской платы используется стандартный коннектор +5VDG, либо его зауженный вариант, предназначенный для материнских плат Gigabyte.

Gamdias Mars M2

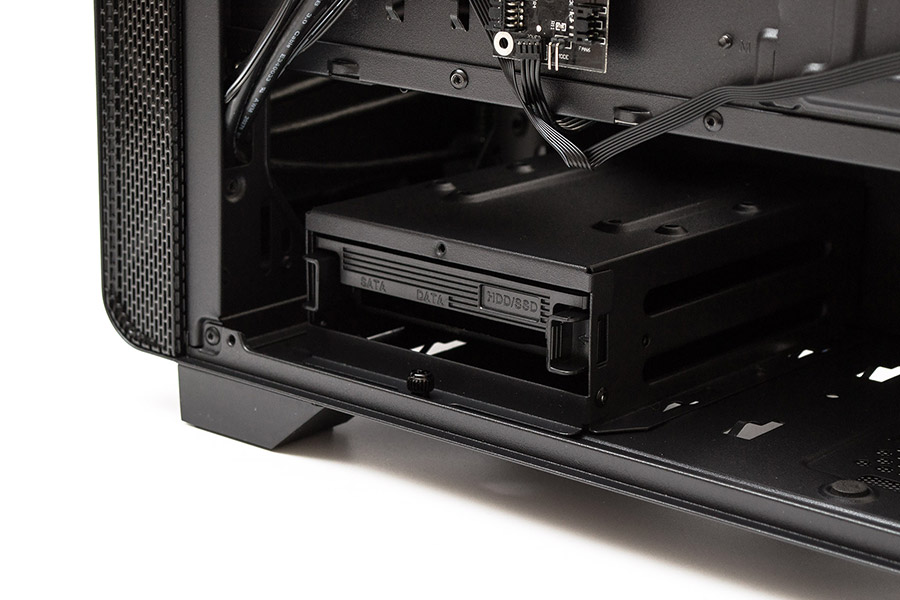

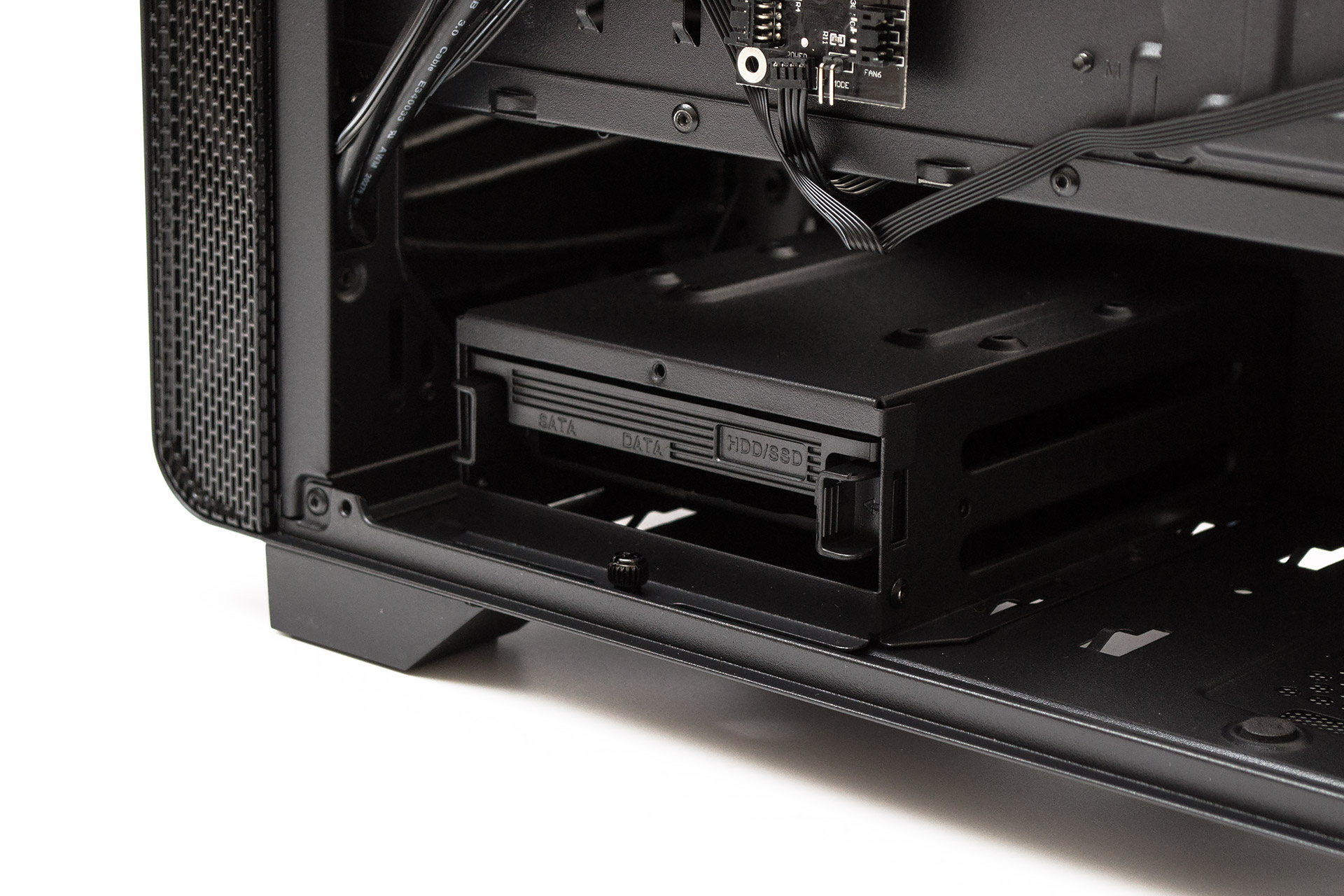

Впереди есть съемная корзина для двух накопителей. Крепится она единственным винтом с накатанной головкой. Её можно размещать в двух позициях — ближе или дальше от передней панели. В первом случае запас пространства спереди равняется 30 мм, а для БП остается до 210 мм «чистого» места. Во втором варианте перед корзиной будет 60 мм, а для БП останется всего 180 мм запаса по длине.

Gamdias Mars M2

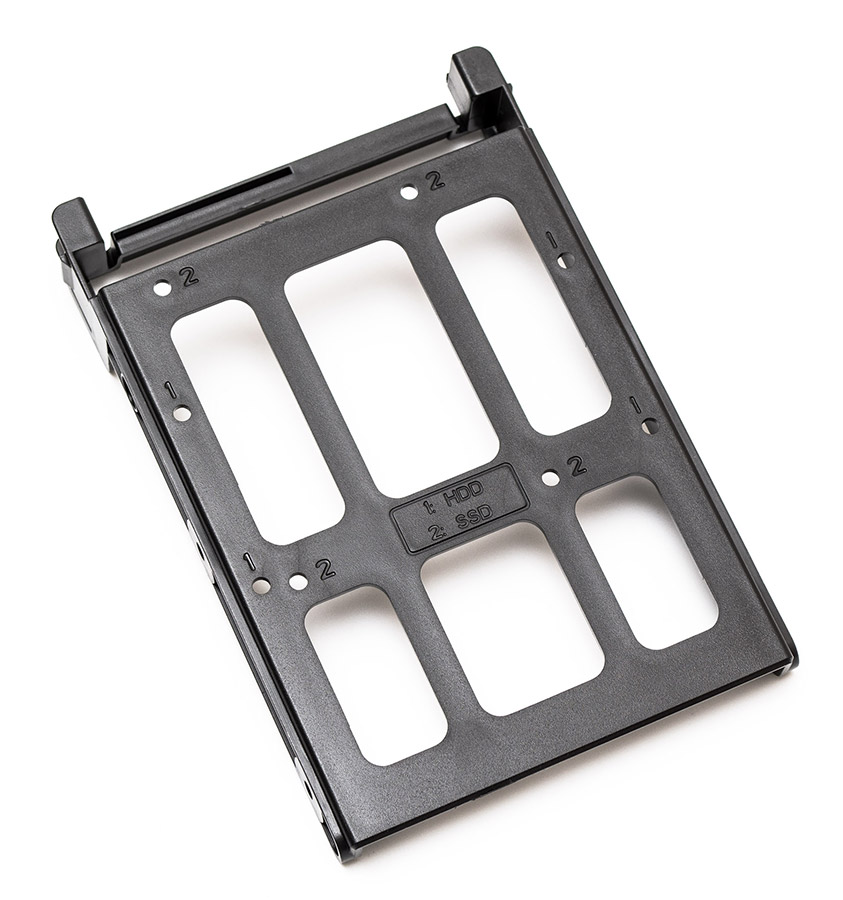

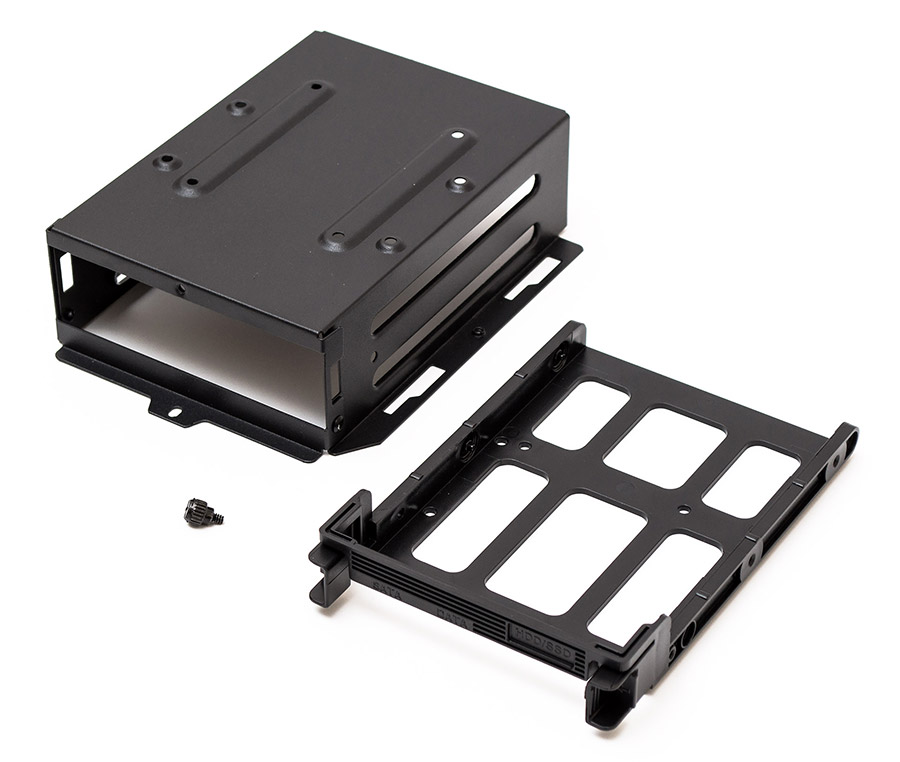

В корзине есть выдвижной пластиковый лоток без демпферов. В него можно вставить один 3,5″ жесткий диск без использования винтов, или закрепить 2,5″ накопитель винтами. Еще один диск формата 3,5″ или 2,5″ можно винтами закрепить на верхней части корзины.

Gamdias Mars M2Gamdias Mars M2

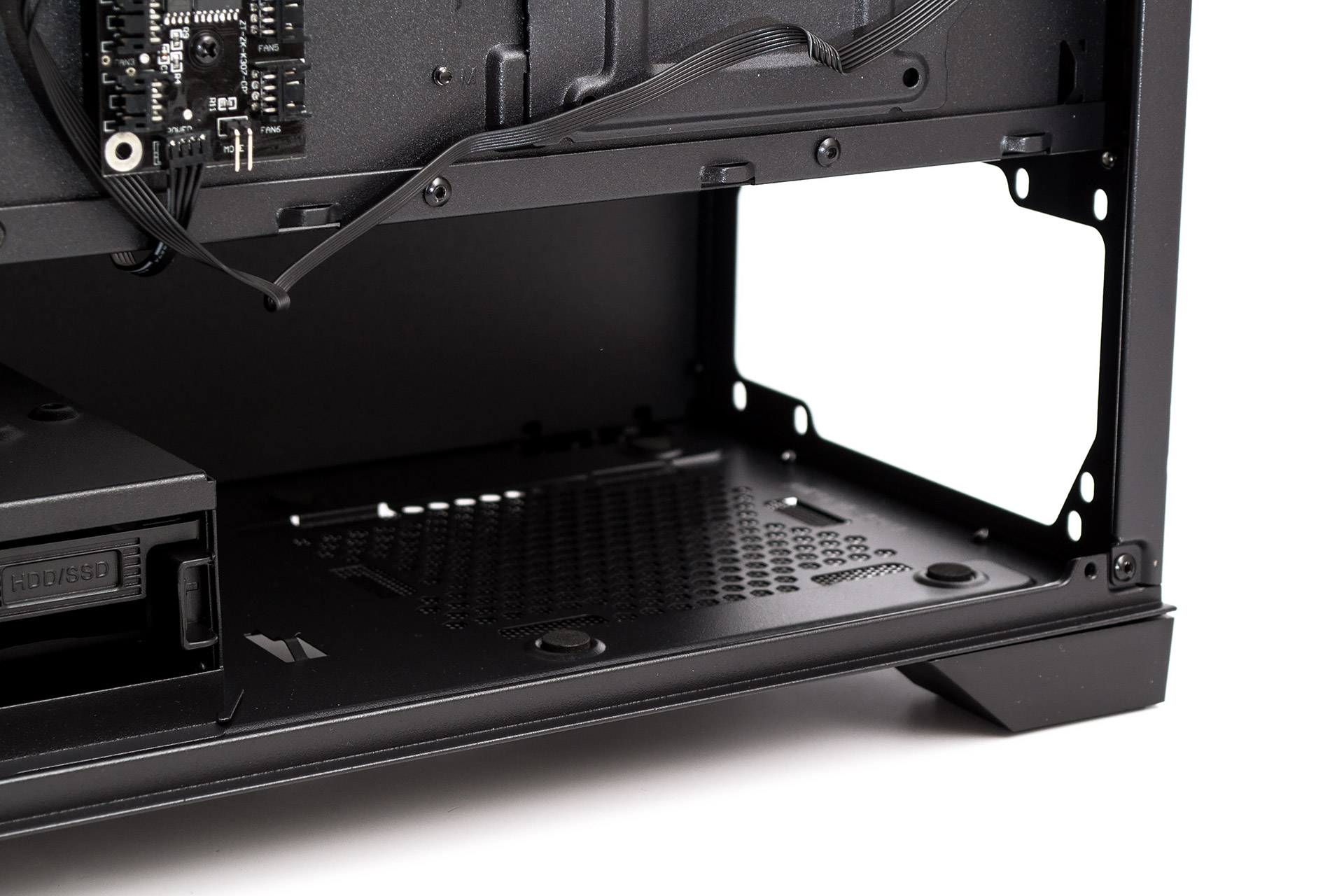

Для блока питания предусмотрено четыре мягких круглых демпфера на нижней панели.

Gamdias Mars M2

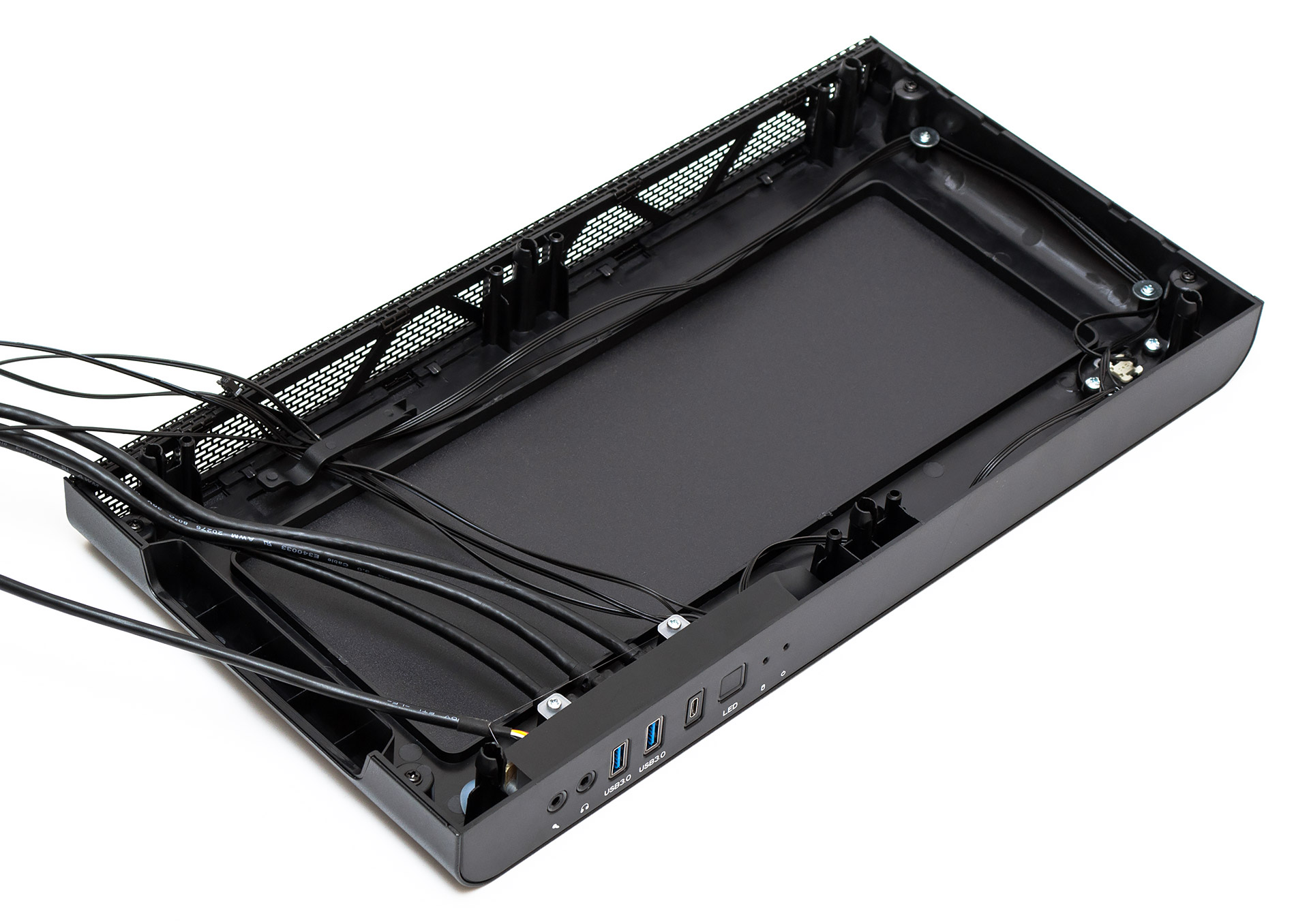

Перед снятием передней панели нужно освободить все идущие к ней провода, после чего ее нужно аккуратно тянуть за выемку снизу. Ширина вентиляционной решетки и глубина внутреннего пространства фронта равна 35 мм.

Gamdias Mars M2

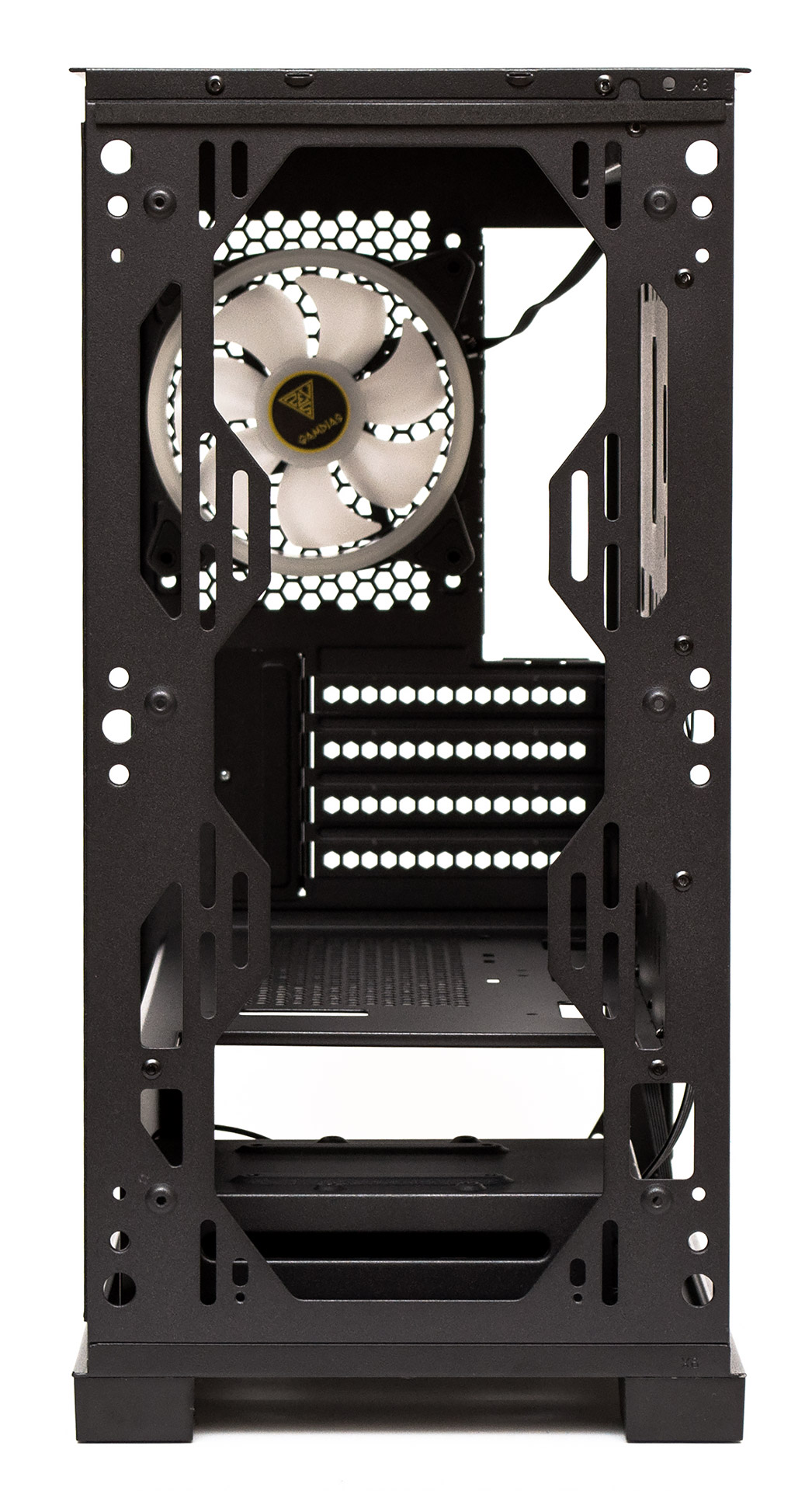

На переднюю панель с внутренней стороны можно закрепить два 140-мм или три 120-мм вентилятора. Есть здесь посадочные места и под более габаритные пропеллеры, но использовать их не получится.

Gamdias Mars M2

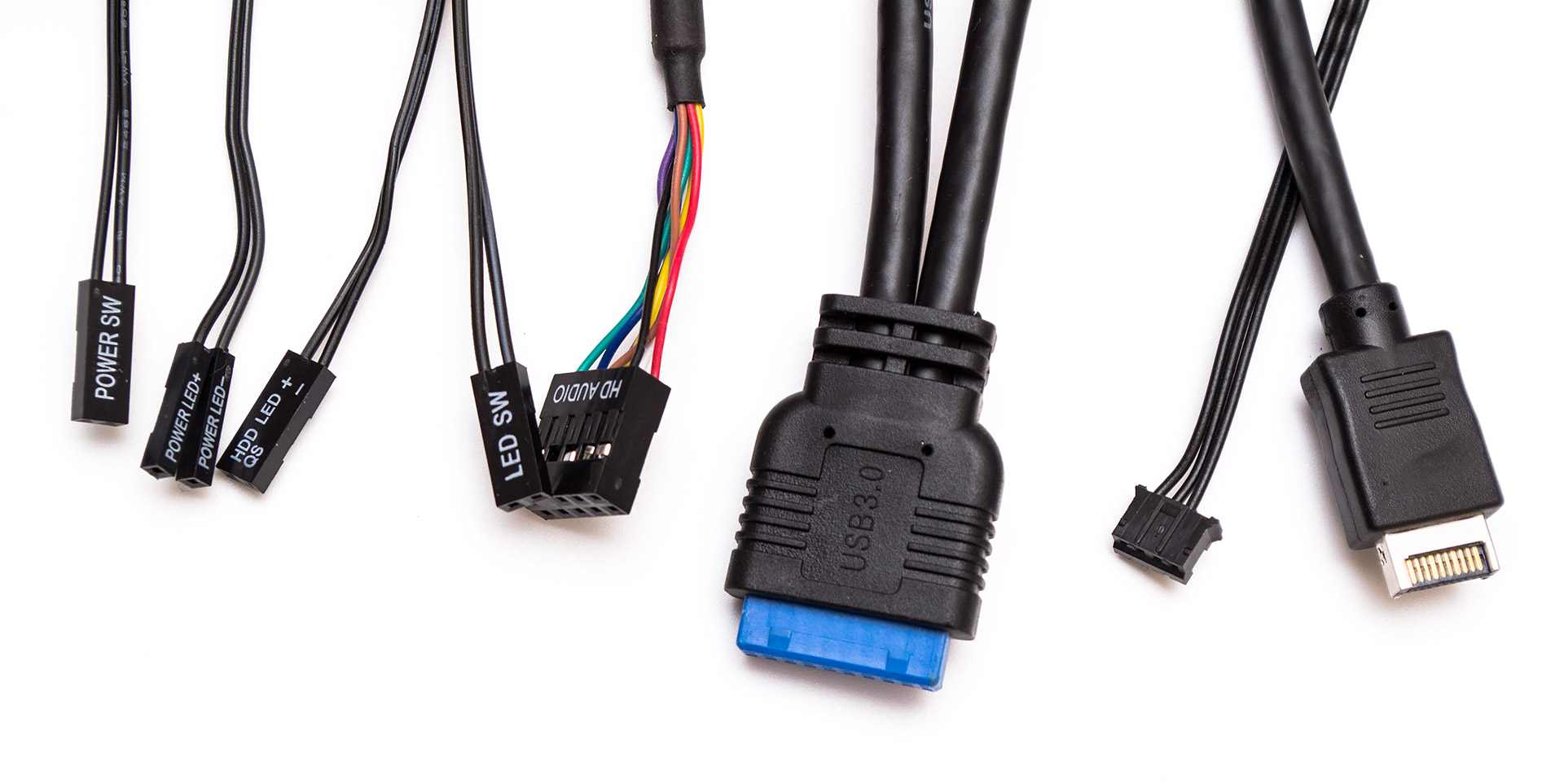

В набор кабелей от корпуса входит: четыре пары проводов от кнопок запуска системы и переключателя подсветки (можно использовать и для клавиши перезагрузки), индикатора питания и активности накопителей, колодка HD Audio, разъем USB 3.0, провода от подсветки передней панели и разъем от USB 3.1 Type-C. Все провода полностью окрашены в черный цвет и имеют достаточную для подключения длину.

Gamdias Mars M2

Перейдем к сборке системы и тепловому тесту.

Сборка

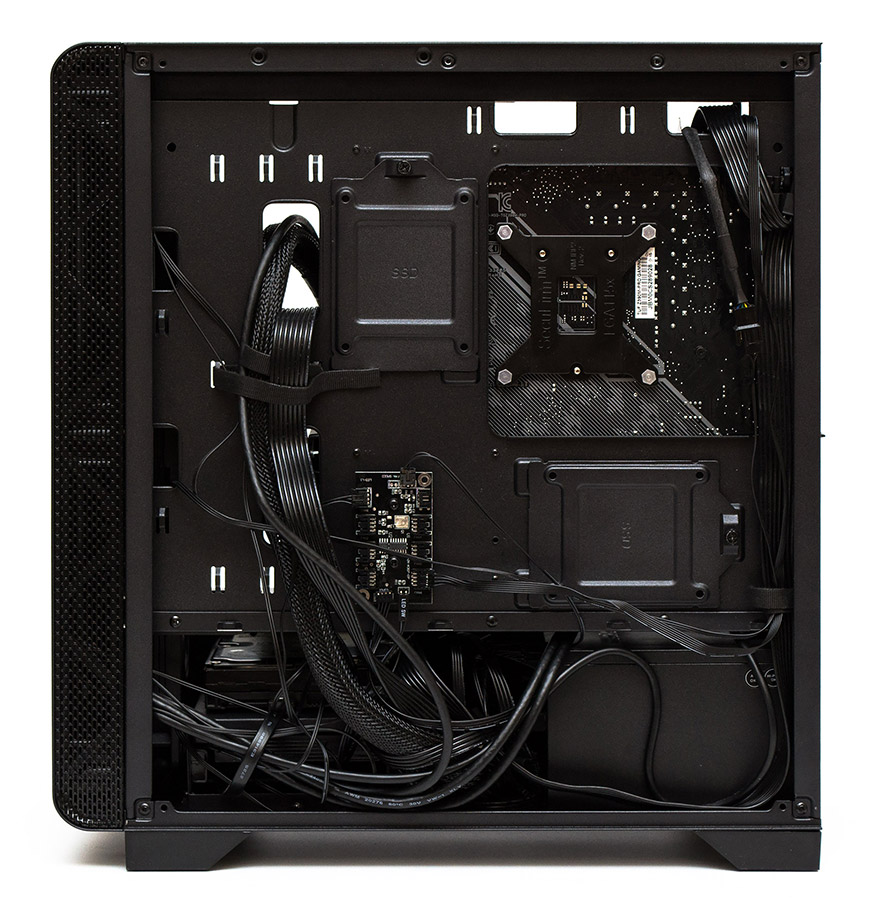

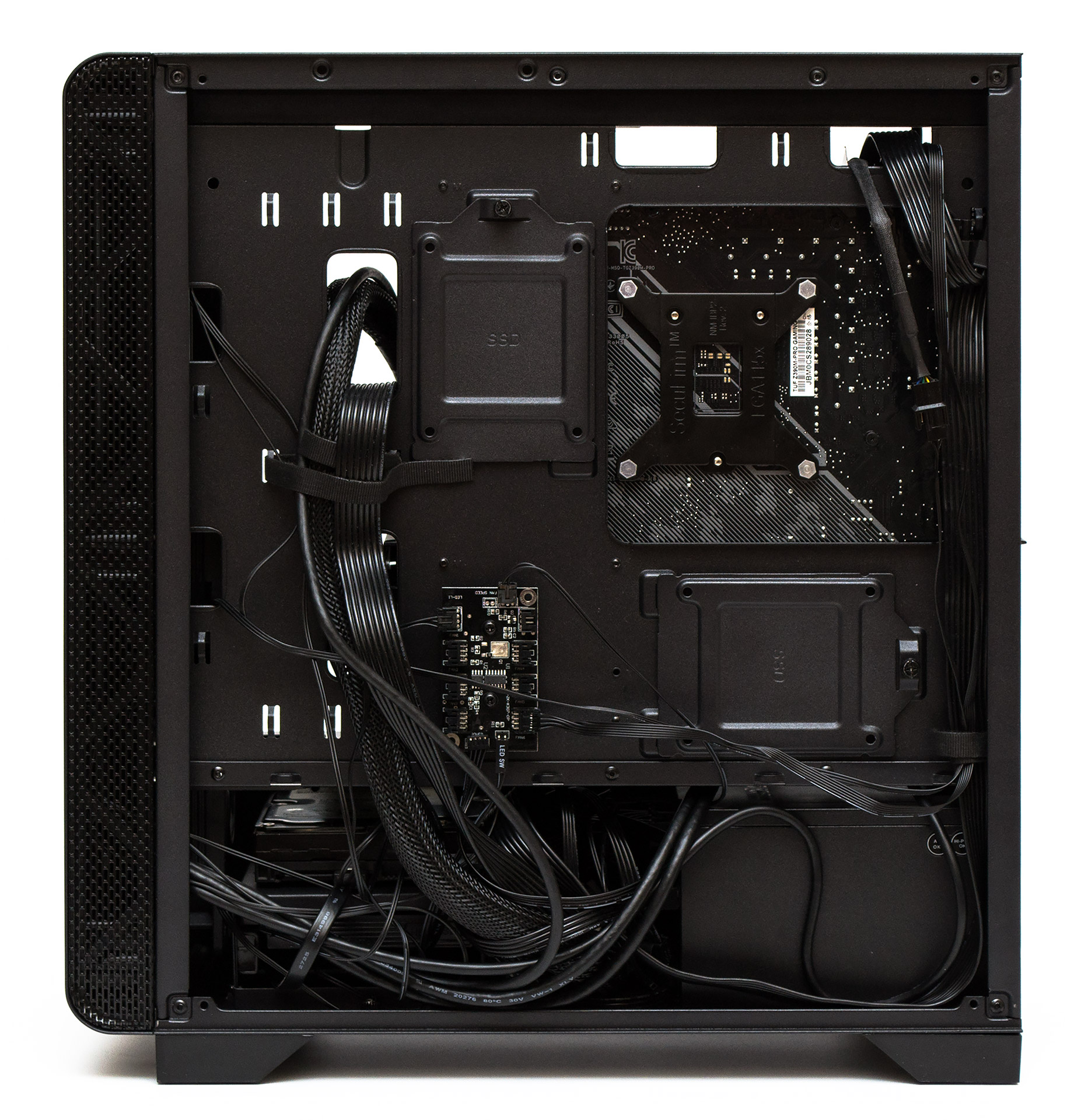

Сборка системы в корпусе Gamdias Mars M2 производится удобно, без затруднений и в произвольной последовательности. Несмотря на небольшой размер шасси, прямой и быстрый доступ есть ко всем компонентам. То же самое можно сказать и про укладку проводов. Места за поддоном много, правая дверца легко закроется и без фигурного раскладывания шнуров по местам.

Gamdias Mars M2

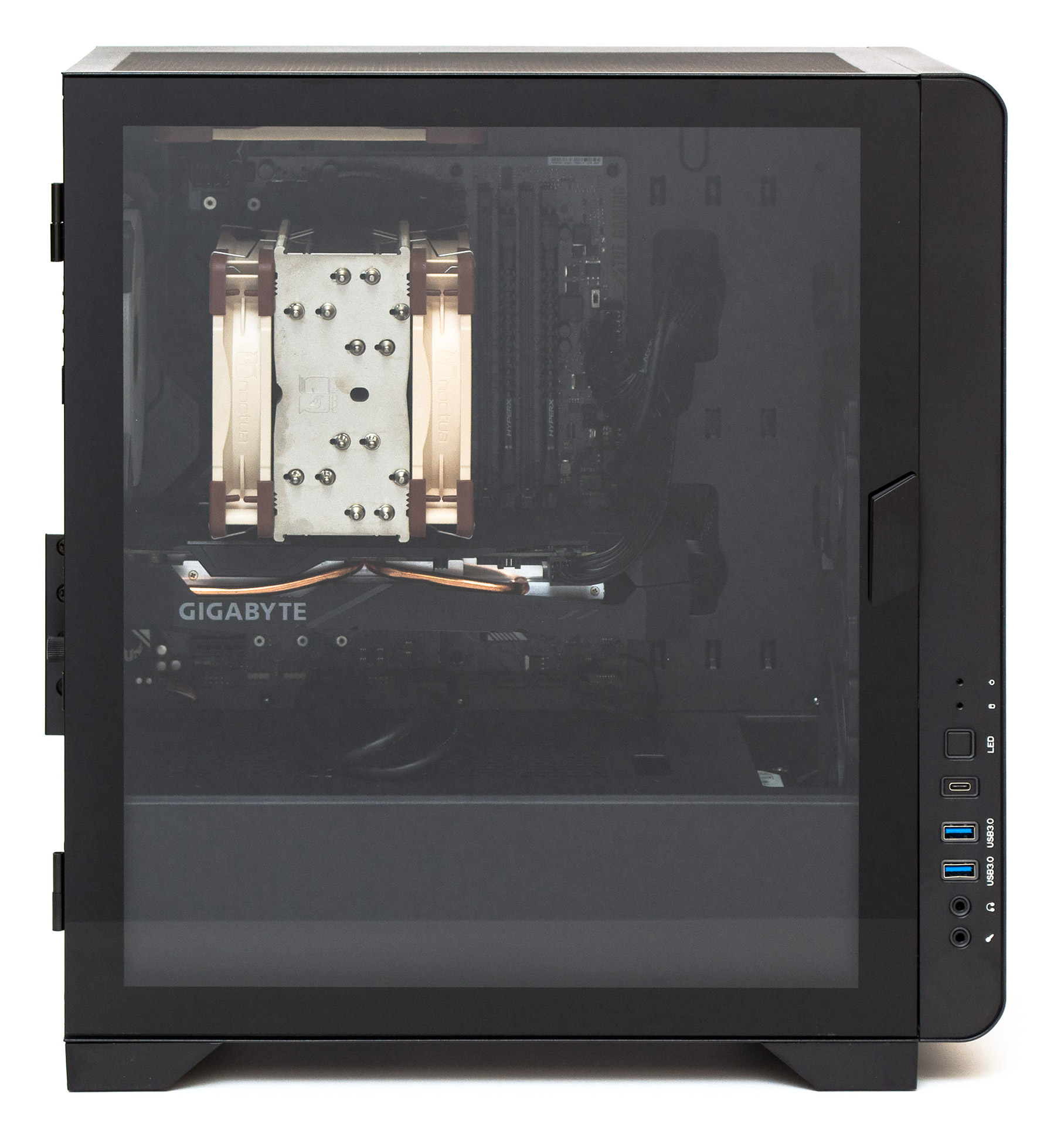

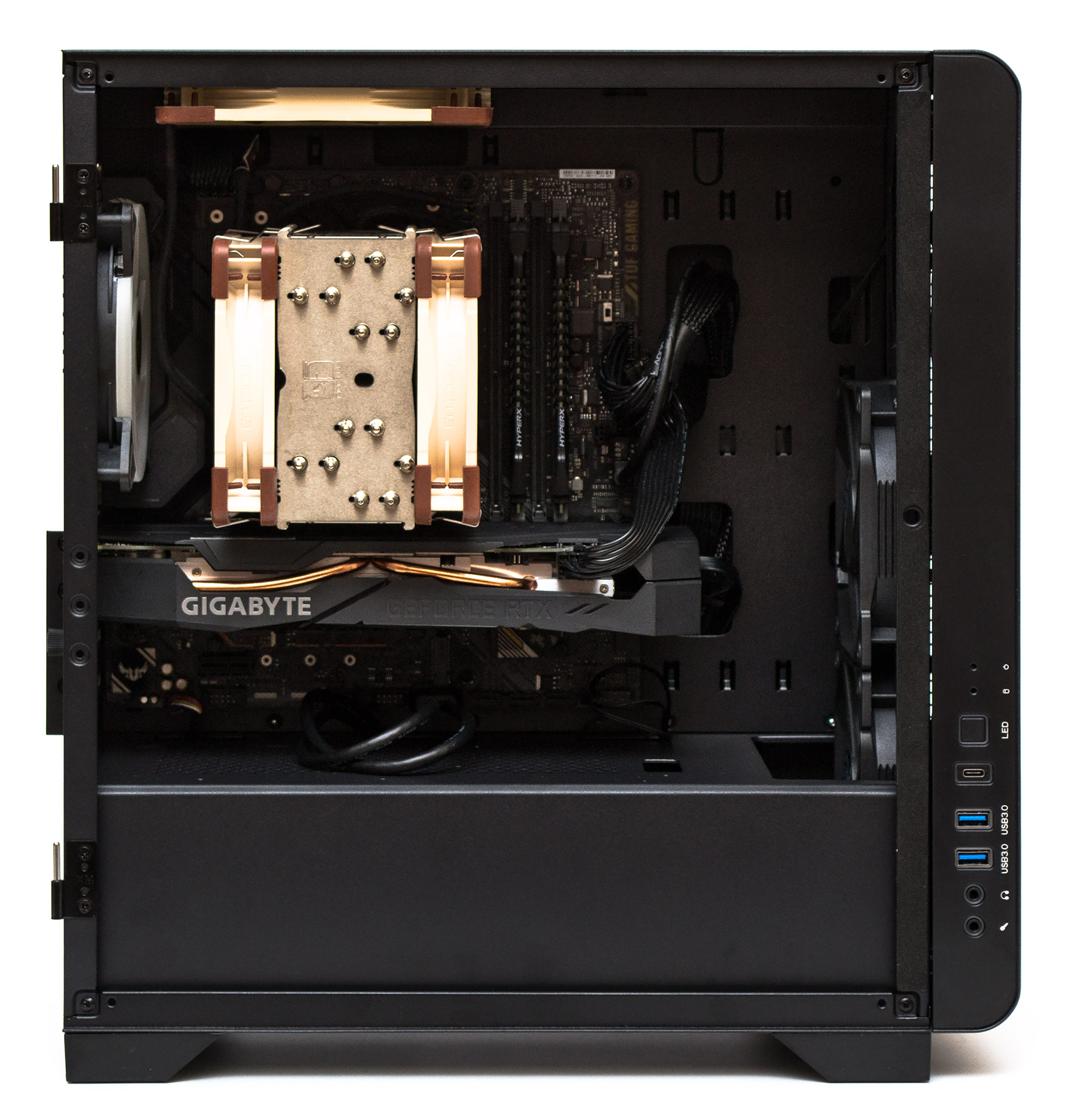

Содержимое системы отлично просматривается через боковое стекло.

Gamdias Mars M2

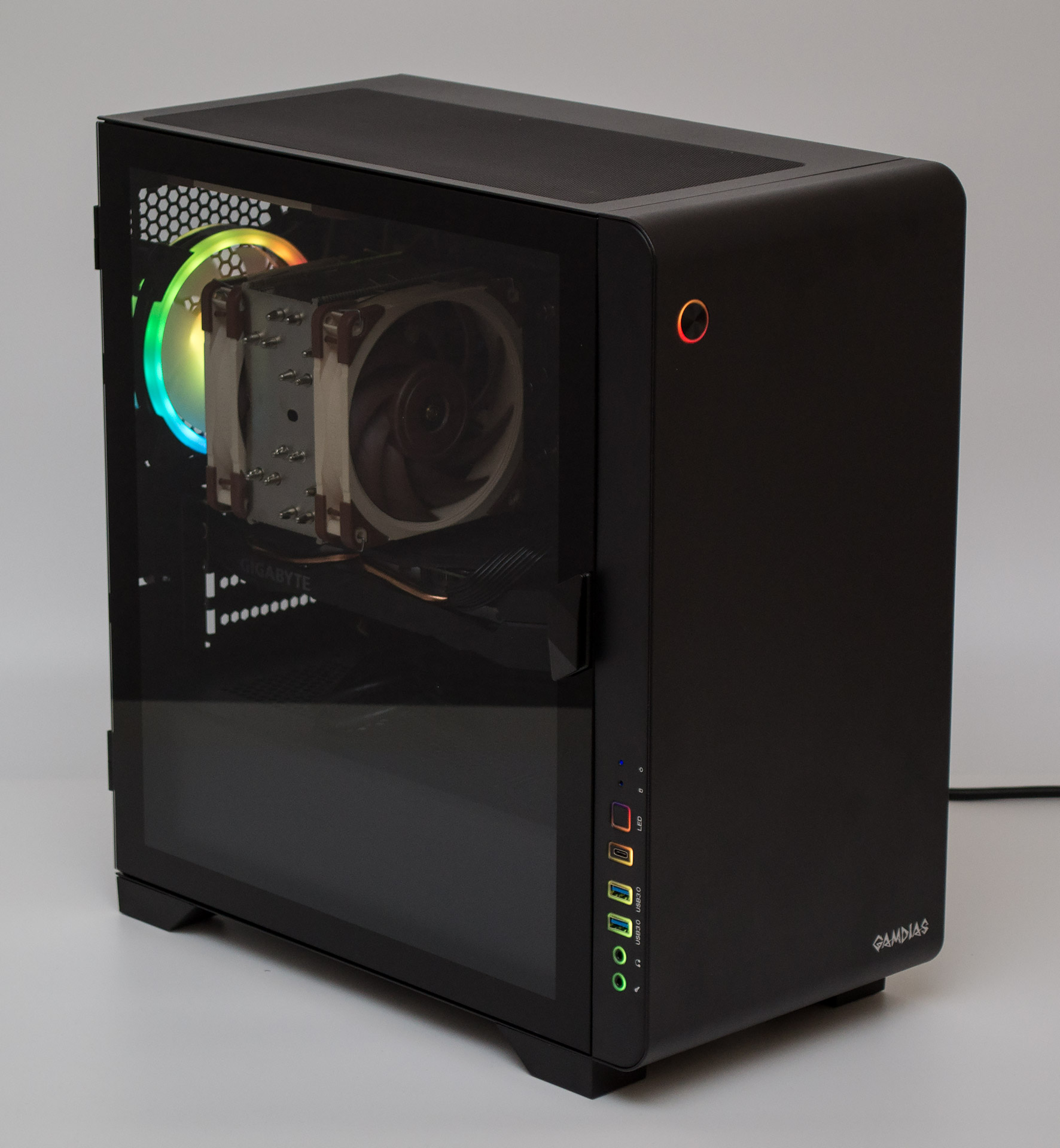

Управляемая подсветка позволяет выбрать цвет или световой эффект не только для заднего вентилятора, но и для кнопки запуска системы и для всех остальных внешних портов. Правда если смотреть на эту красоту со стороны правой решетки, все выглядит чрезмерно ярко. Синий индикатор питания и красный индикатор активности накопителей традиционно выжигают глаза, если смотреть на них прямо.

Gamdias Mars M2

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Gamdias Mars M2 использовалась следующая конфигурация:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • кулер: Noctua HN-U12A, (2 x вентилятора по 2000 об/мин);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • видеокарта: Gigabyte GeForce RTX 2060 Super WindForce OC 8G GV-N206SWF2OC-8GD (Nvidia GeForce RTX 2060);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • дополнительные вентиляторы: 2 x 120 мм — Fractal Design Dynamic X2 GP-12, 1200 об/мин; 1 x 140 мм — Noctua NF-A14 FLX, 1200 об/мин;
  • термоинтерфейс: Noctua NT-H1.

Gamdias Mars M2

Методика тестирования

Тепловая нагрузка на процессор и видеокарту создавалась с помощью стресс-теста CPUID powerMAX версии 1.00.1 с использованием AVX-инструкций в течении 10 минут. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 6.0.2 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 23 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 385 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. Спереди было добавлено два 120-мм нагнетательных пропеллера, а сверху на вытяжку установлен 140-мм вентилятор. Все корпусные вентиляторы работали на максимальной скорости.

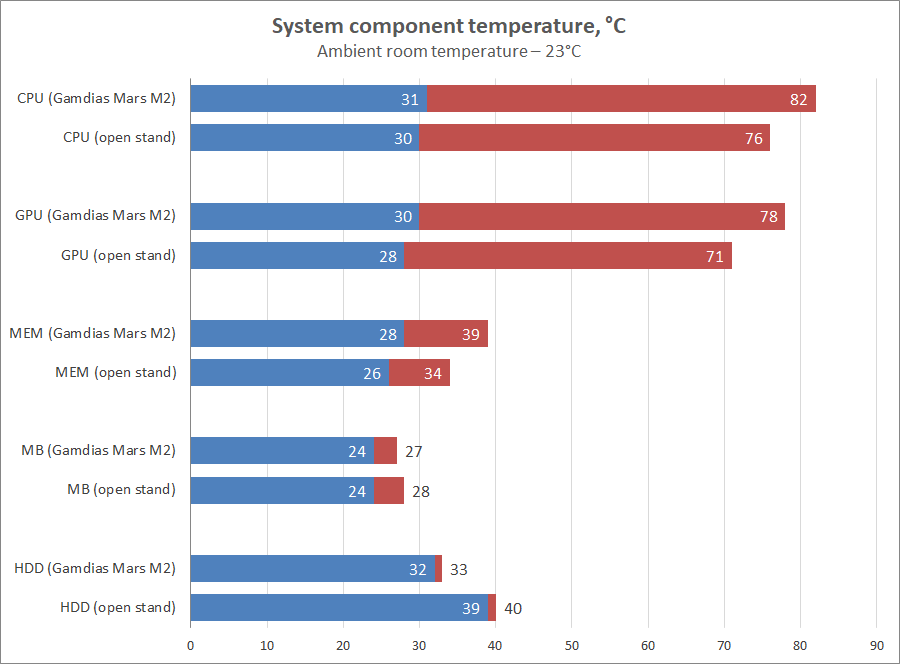

Результаты тестирования

Gamdias Mars M2

Корпус Gamdias Mars M2 потребует установки нескольких дополнительных вентиляторов в случае сборки системы хотя бы со средним уровнем тепловыделения. В таком варианте к температуре основных компонентов, а именно — процессора, памяти и видеокарты прибавится от пяти до семи градусов относительно открытого стенда. Температура в нижней части шасси останется без изменений, а жесткий диск будет охлаждаться отлично, при условии, что пропеллер будет закреплен ровно напротив него. В целом схема вентиляции этого шасси не идеальная, но вполне достаточная для не очень горячих систем.

Выводы

Итак, что может предложить Gamdias Mars M2 своем потенциальному покупателю, задумавшему собрать в нем систему? Приличный внешний вид, металлические панели по кругу, боковое стекло на петлях, достаточную вместительность, удобство и простоту сборки, быстрый и легкий доступ внутрь и ко всем компонентам системы, хороший кабель-менеджмент, относительно неплохую вентиляцию при условии установки дополнительных пропеллеров, ARGB-подсветку портов и разъем USB 3.1 Type-C. Весьма неплохой набор характеристик, хотя и по слегка завышенной цене. Вопросы вызывает лишь контроллер подсветки, требующий проприетарные вентиляторы, которые не так просто найти.

В итоге Gamdias Mars M2 представляет собой нормальный вариант MicroATX-корпуса, который определенно найдет своих ценителей. С другой стороны, в данном сегменте у него есть много конкурентов, потому решающим фактором при выборе могут скорее стать ситуативные скидки и личные вкусовые предпочтения в дизайне.
