Обзор корпуса Fractal Design Node 304 для систем формата Mini-ITX

Node 304 — это самый маленький корпус в ассортименте компании Fractal Design. Учитывая, что миниатюрные системы приобретают все большую популярность, просто невозможно обойти вниманием данное шасси. Опережая остроумные комментарии наших читателей, признаюсь: да, на мой взгляд Node 304 действительно чем-то похож на СВЧ-печь, особенно в белом варианте исполнения. Но давайте будем снисходительными к внешнему дизайну и попытаемся разобраться в его устройстве и функциональных возможностях более детально.

Fractal Design Node 304


Характеристики

Модель Fractal Design Node 304
Тип корпуса Mini-Tower
Размеры, мм 210 (В) x 250 (Ш) x 374 (Г)
Материал Сталь, пластик
Вес, кг 4,9
Цвет Черный / Белый
Форм-фактор Mini-ITX
Устройства 5,25"
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 6 / 6 (вместо 3,5″)
Поддерживаемое количество карт расширения 2
Вентиляторы передние — 2 х 80 / 92 мм (установлены)
задние — 1 х 120 / 140 мм (установлен)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Трехступенчатый (5, 7 и 12 В) регулятор трех вентиляторов


Упаковка и комплект поставки

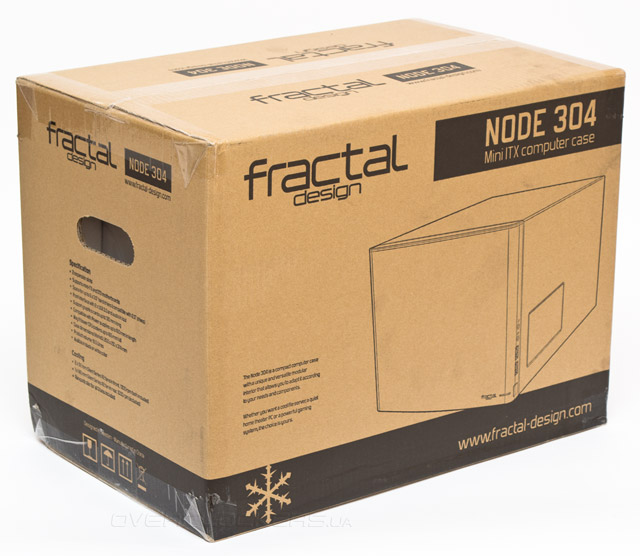

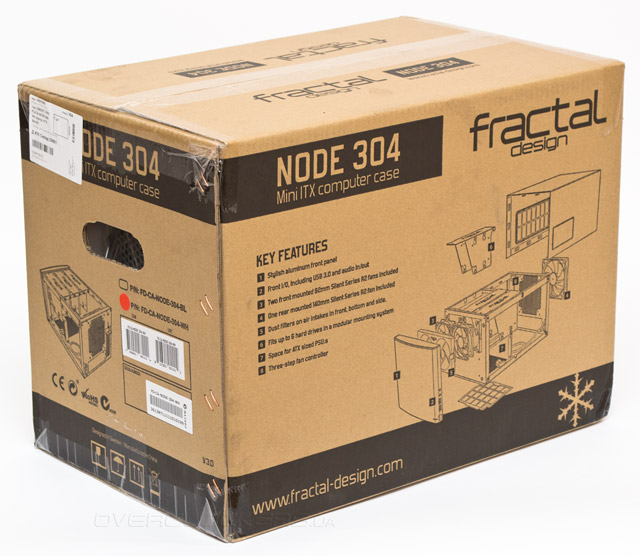

Упаковка Fractal Design Node 304 вполне обычная. Это картонная коробка с монохромной полиграфией на бортах, схематически изображающей корпус во всех основных ракурсах и повествующая о его достоинствах и особенностях. Внутри мы находим привычные демпферы из пенопласта и полиэтиленовый пакет. Масса брутто составляет 5,8 кг, поэтому надорваться при его переноске не получится.

Fractal Design Node 304Fractal Design Node 304

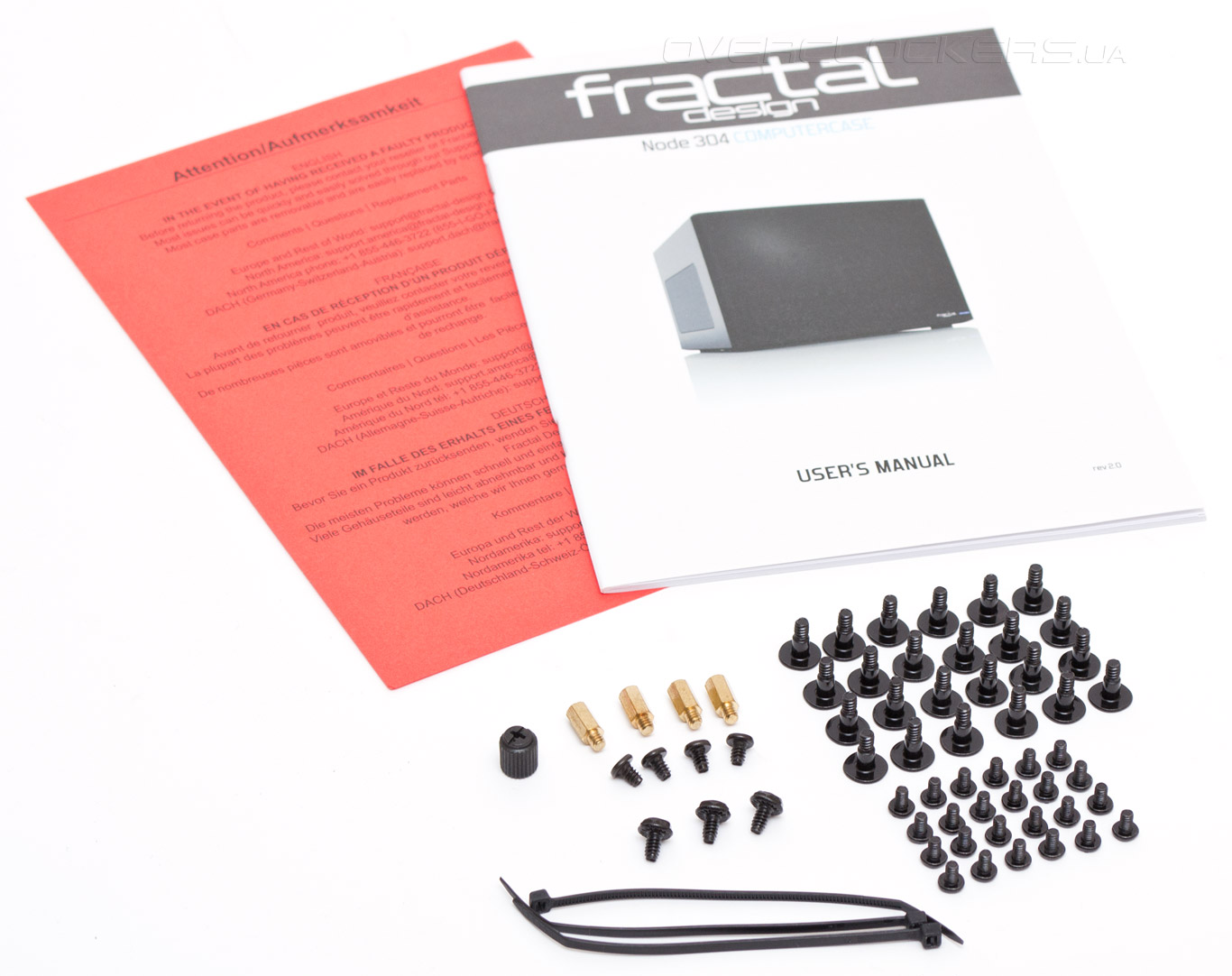

В комплект аксессуаров, поставляемых вместе с корпусом, входят:
  • гарантийный листок красного цвета;
  • инструкция;
  • переходник для монтажа стоек материнской платы с помощью крестовой отвертки;
  • четыре латунные стойки и четыре винта для материнской платы;
  • три винта для блока питания;
  • три кабельные стяжки;
  • 24 крупных винта для жестких дисков формата 3,5″;
  • 24 маленьких винта для устройств формата 2,5″.
Fractal Design Node 304

Корпус выпускается в двух вариантах расцветки — матовой черной и глянцевой белой.


Внешний вид

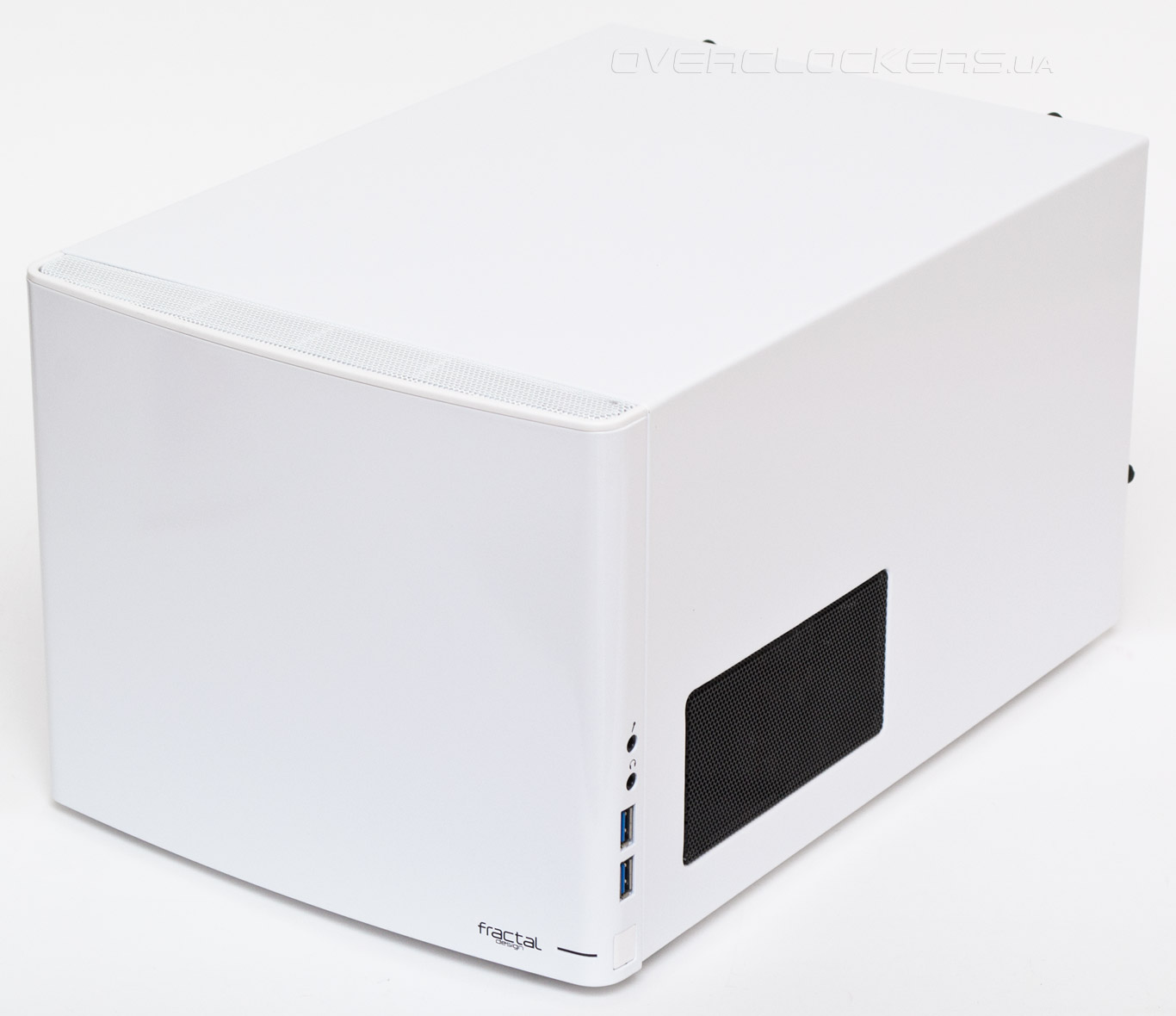

Как уже упоминалось ранее, в белом цвете Fractal Design Node 304 больше похож на бытовую кухонную технику чем на компьютерный корпус. Этому впечатлению способствует лаконичный дизайн, эмалированная покраска и слегка скругленные углы фронтальной панели. На столе шасси занимает совсем немного места, сверху на него вполне можно еще что-то поставить или положить.

Fractal Design Node 304

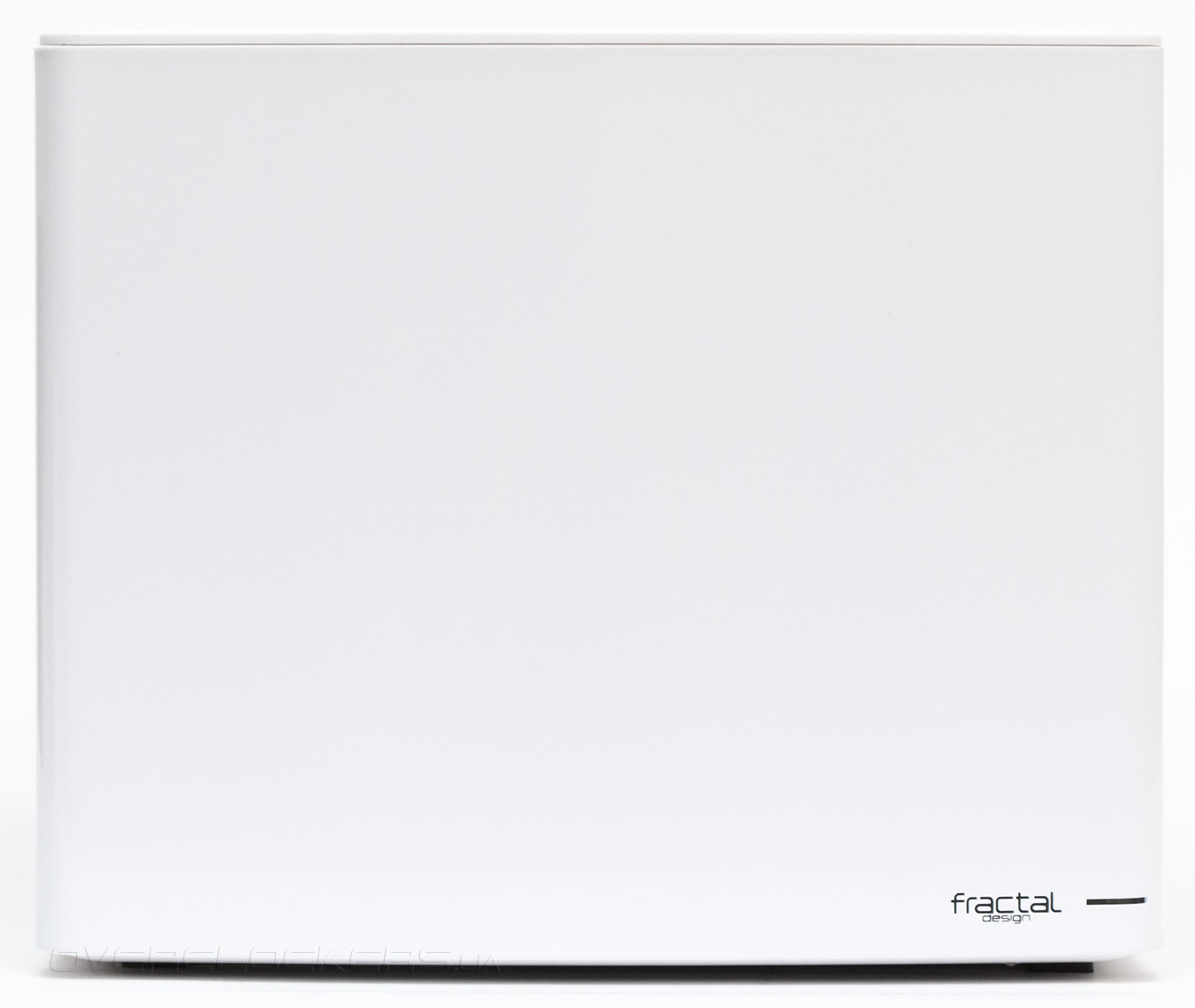

Передняя панель сплошная и не имеет отверстий или элементов управления. В правом нижнем углу виднеется логотип компании, рядом с которым протянулась узенькая полоска индикатора питания синего цвета.

Fractal Design Node 304

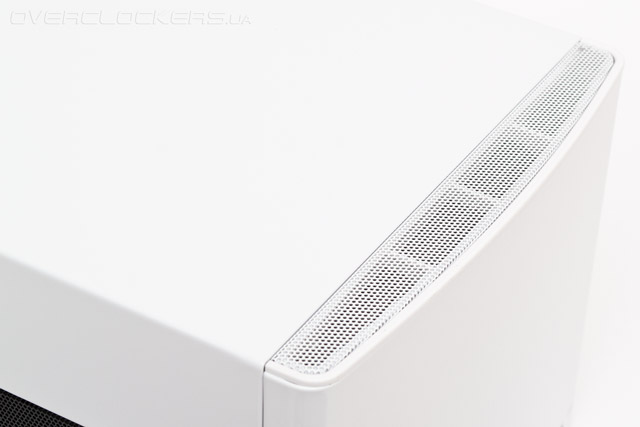

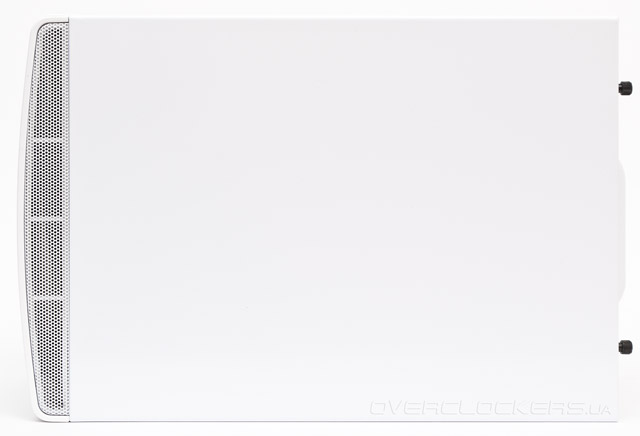

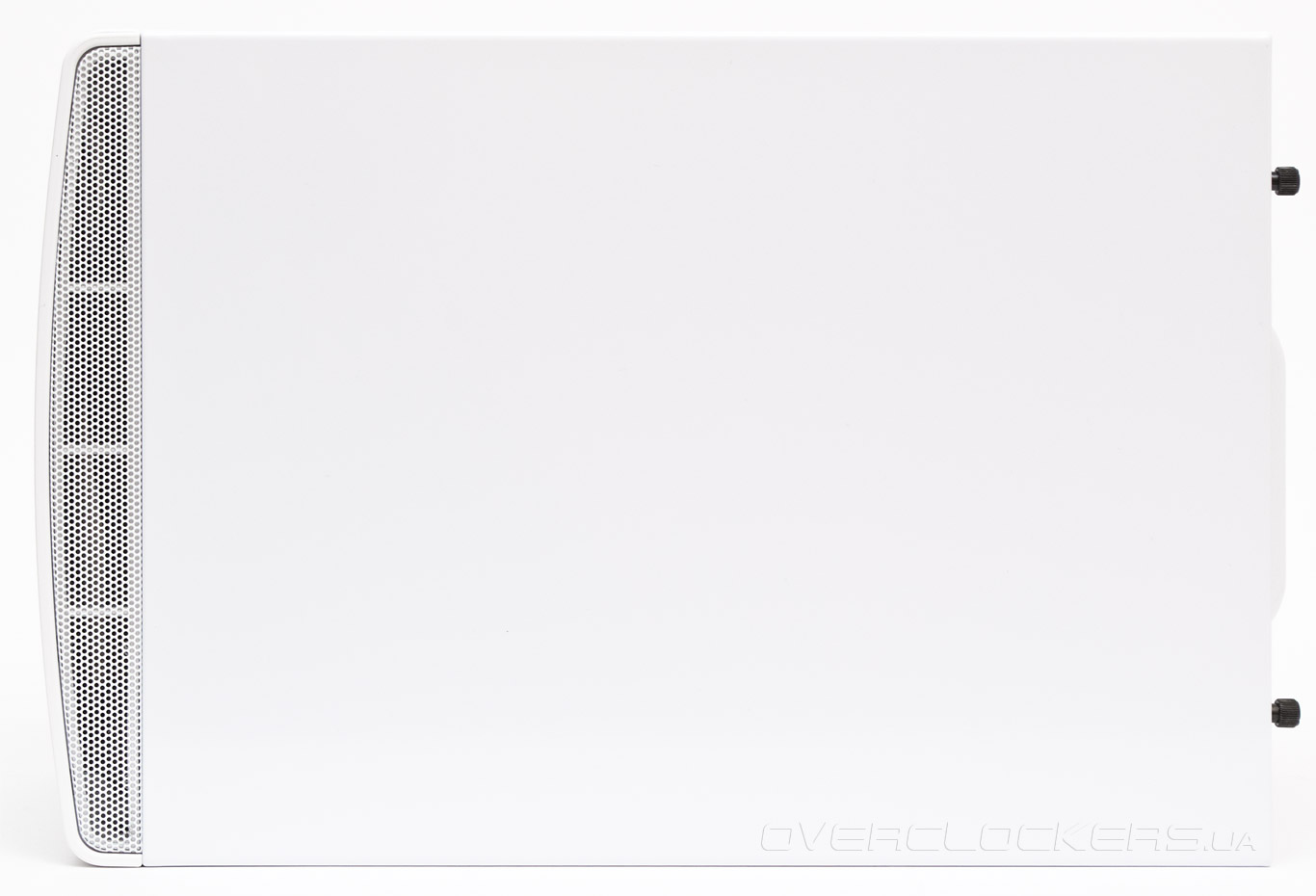

Верхняя панель преимущественно сплошная, но на верхнем торце фронтальной панели обнаружились вентиляционные отверстия в виде мелкой перфорированной сетки.

Fractal Design Node 304

Металлическая сетка играет здесь в большей мере декоративную роль и, возможно, без нее можно было бы обойтись, в целях улучшения воздушного потока.

Fractal Design Node 304

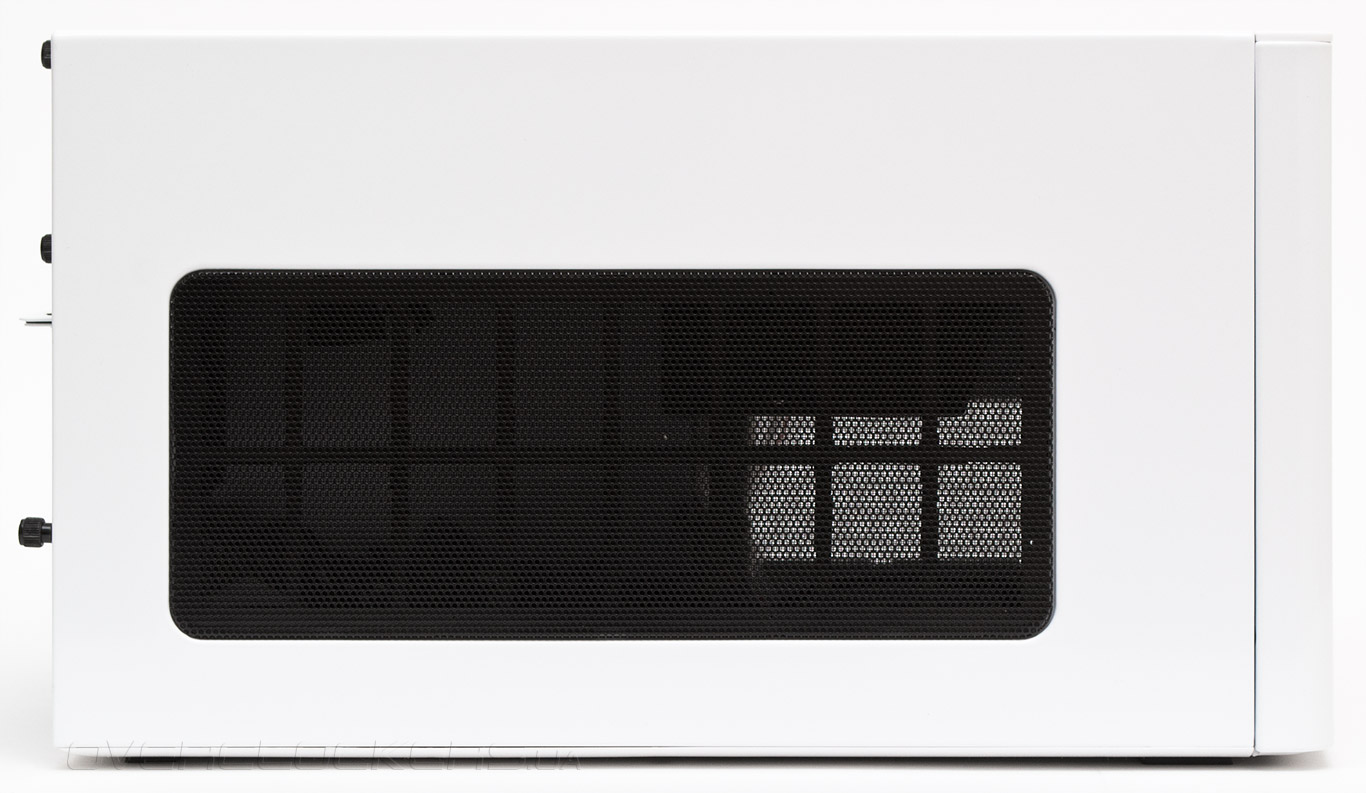

На левой боковой панели есть крупная пластиковая решетка, затянутая качественным пылевым фильтром. Забегая наперед, отмечу, что ее задача заключается в бесперебойной поставке свежего и чистого забортного воздуха напрямую к видеоадаптеру.

Fractal Design Node 304

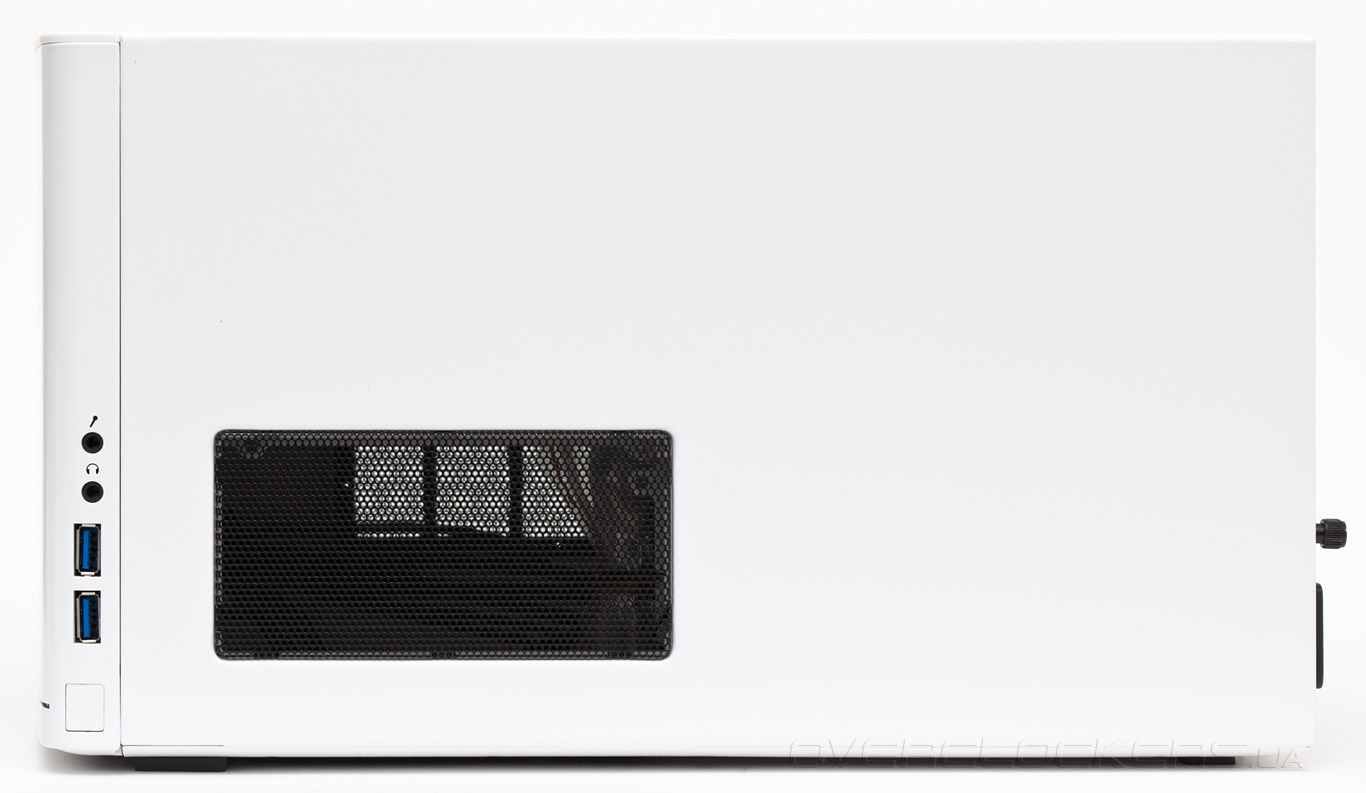

На правой панели есть гораздо меньшая по размерам решетка, обходящаяся уже без пылевого фильтра. Она нужна для отвода горячего воздуха от блока питания, который находится в данном корпусе спереди и развернут поперечно.

Fractal Design Node 304

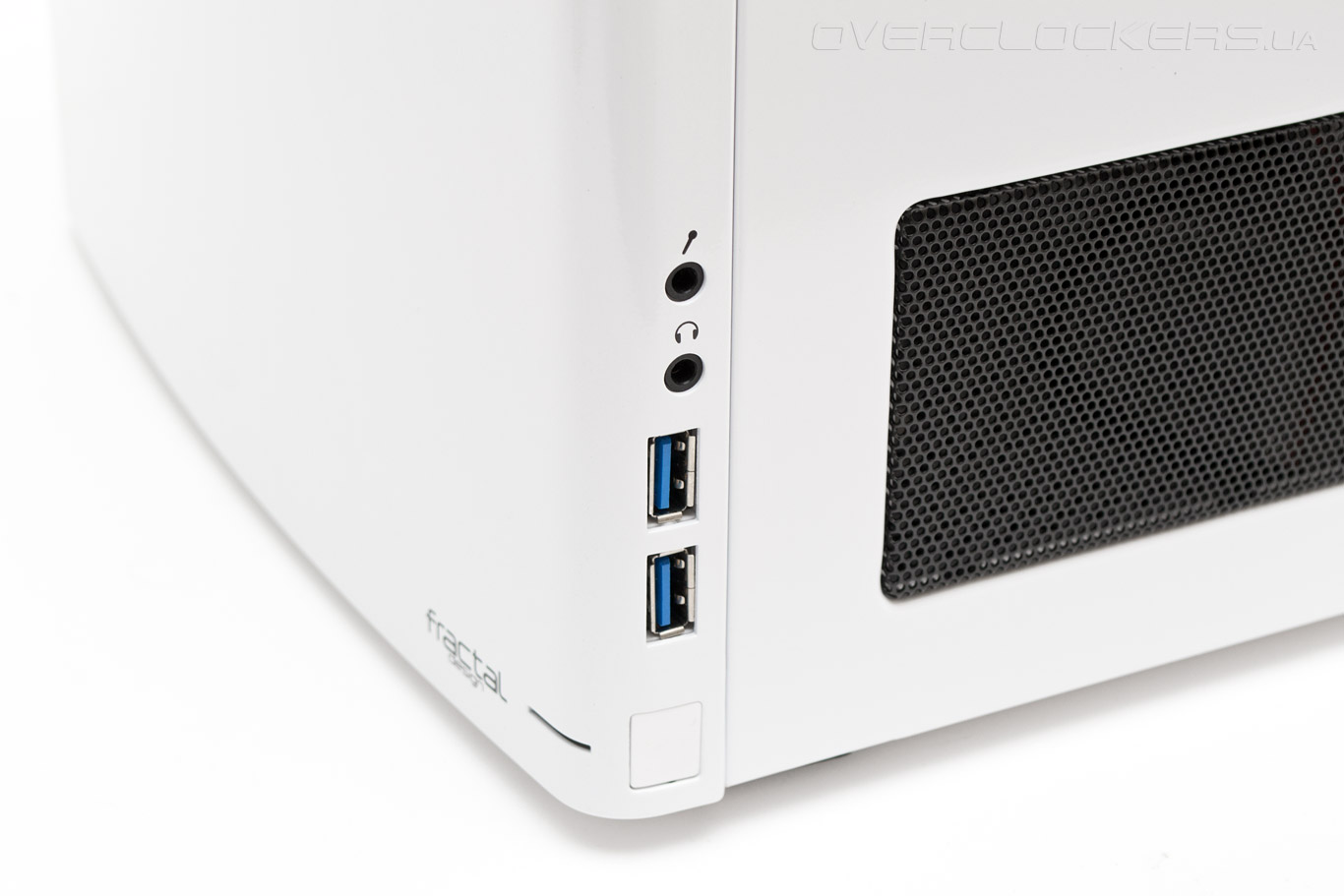

Внешние порты расположились снизу, на правой грани передней панели. Здесь есть гнезда для микрофона и наушников, два разъема USB 3.0 и неприметная квадратная клавиша запуска ПК. Получается, что данный корпус должен располагаться на столе слева от пользователя, иначе включать его и использовать порты будет не очень удобно.

Fractal Design Node 304

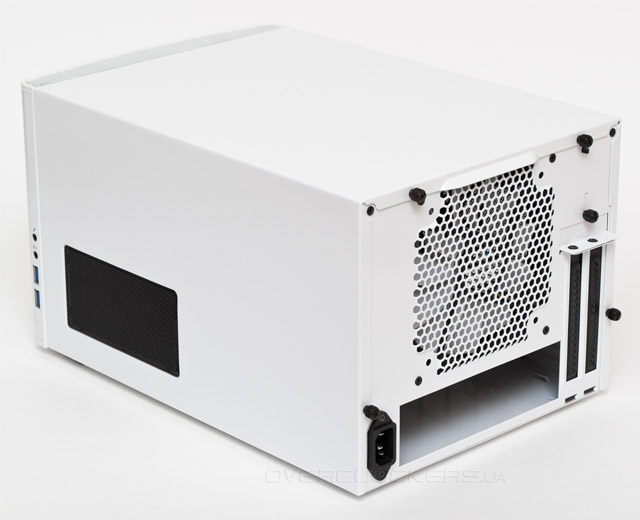

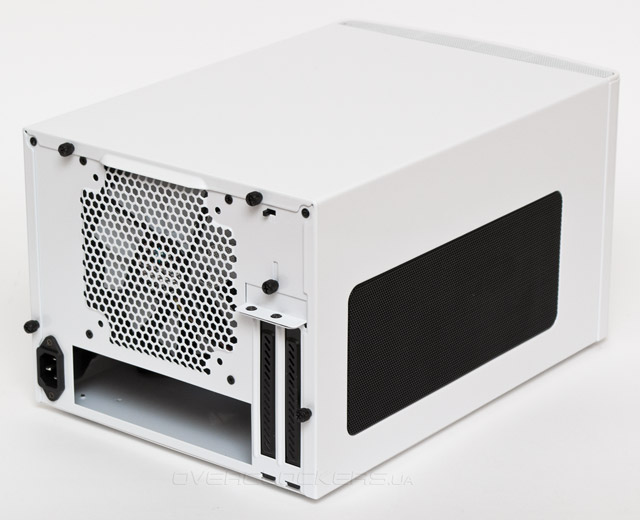

Так выглядит задняя часть шасси, видом слева и справа. Похоже, что верхняя и боковые панели выполнены в виде единого металлического листа и снимаются одновременно. На месте их удерживают четыре винта с накатанной головкой, а на верхней панели предусмотрительно сделана штампованная ручка, облегчающая демонтаж крышки корпуса.

Fractal Design Node 304Fractal Design Node 304

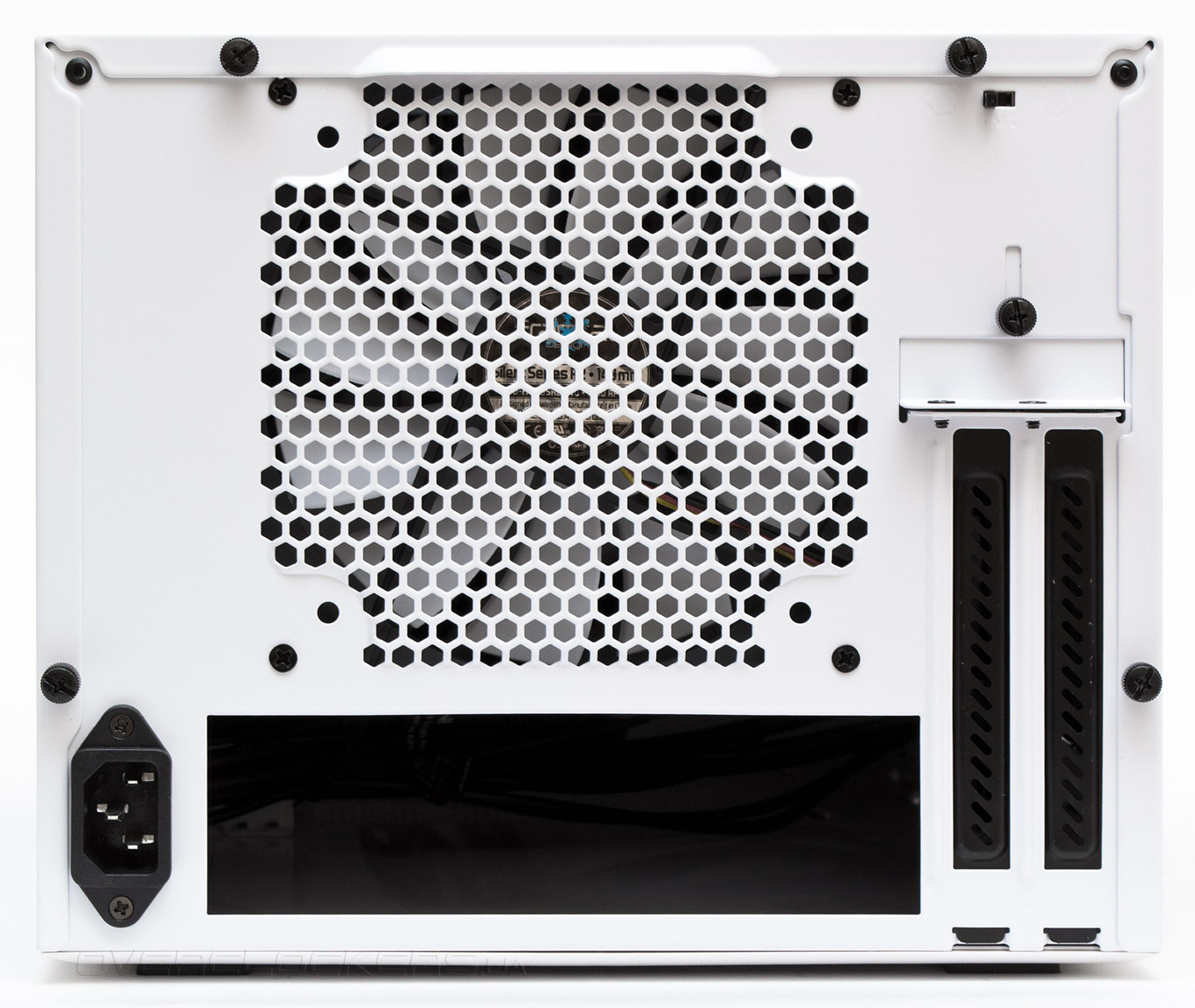

На задней панели, за крупной перфорацией есть посадочное место для одного 120- или 140-мм вентилятора (последний предоставляется в комплекте с корпусом). Материнская плата расположена строго под ним и имеет горизонтальную ориентацию. Два слота позволяют установить полноценный современный видеоадаптер.

Fractal Design Node 304

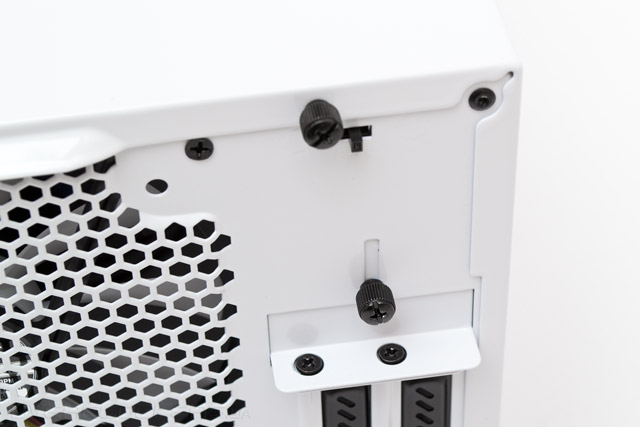

К сожалению, рамка для быстрой фиксации карт расширения сделана не очень продуманно. Винт с накатанной головкой не дает возможности подступиться отверткой к винту второго слота, а значит всю конструкцию все равно приходится снимать полностью. Если посмотреть чуть выше, мы увидим возле винта неприметный рычажок ступенчатого регулятора скорости вентиляторов.

Fractal Design Node 304

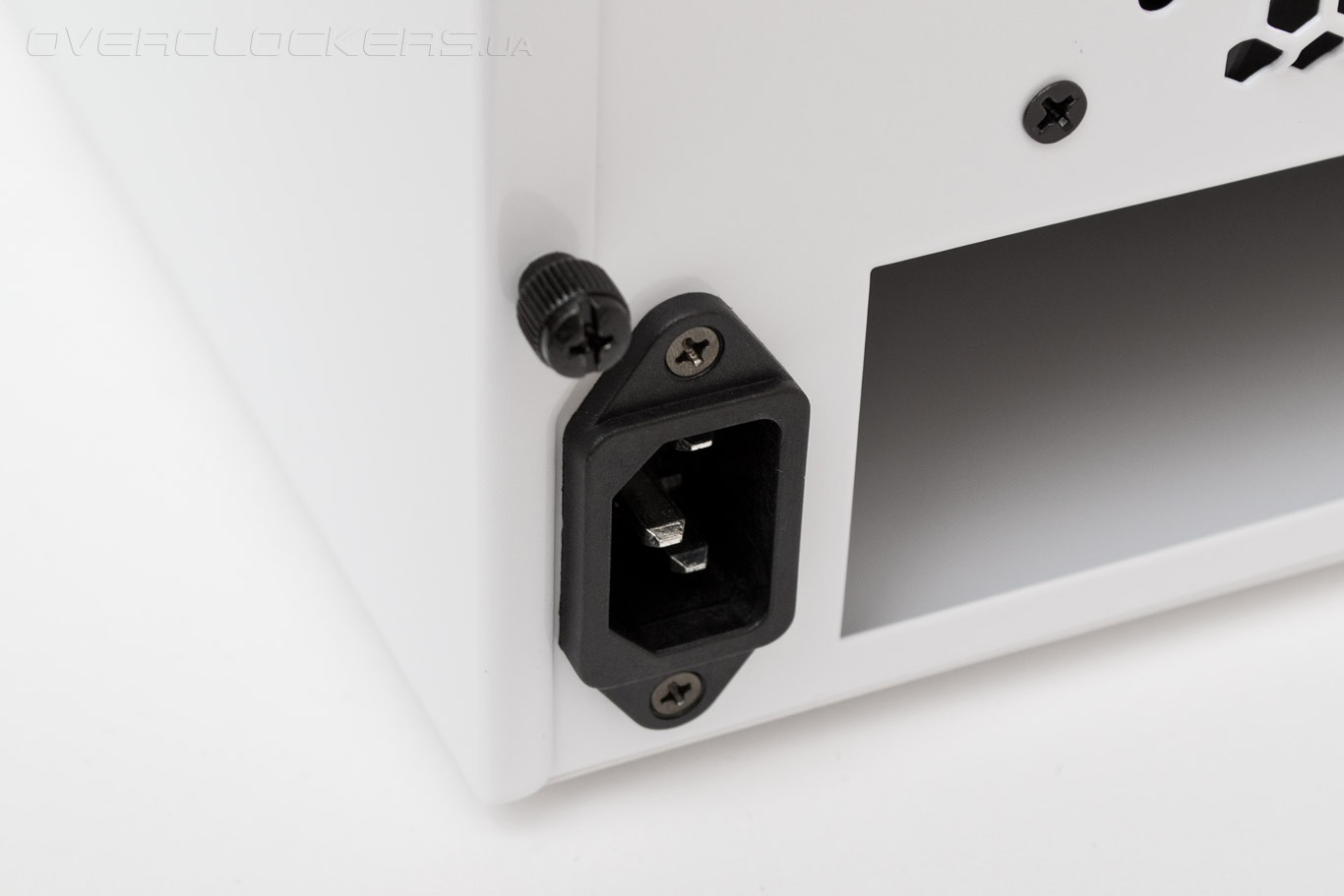

Слева от заглушки материнской платы виден внешний выход удлинителя блока питания.

Fractal Design Node 304

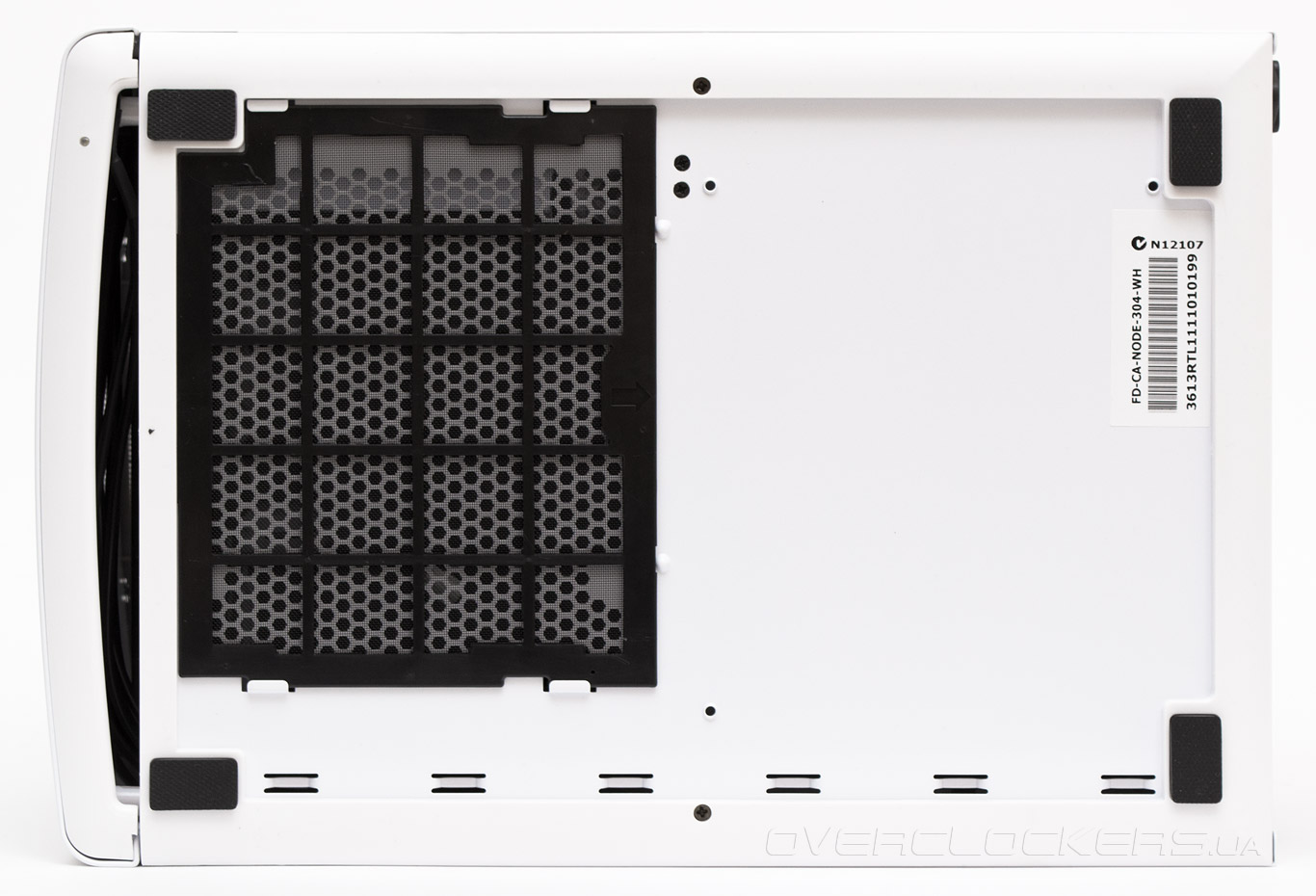

Нижняя панель корпуса собрана довольно интересно. В передней части мы видим большое воздухозаборное отверстие, на этот раз без декоративных сеточек. Решетка блока питания закрыта качественным пылевым фильтром, для снятия которого придется поднимать шасси. По периметру днища зачем-то привинчен пластиковый обод, винты которого скрываются за четырьмя клейкими ножками.

Fractal Design Node 304

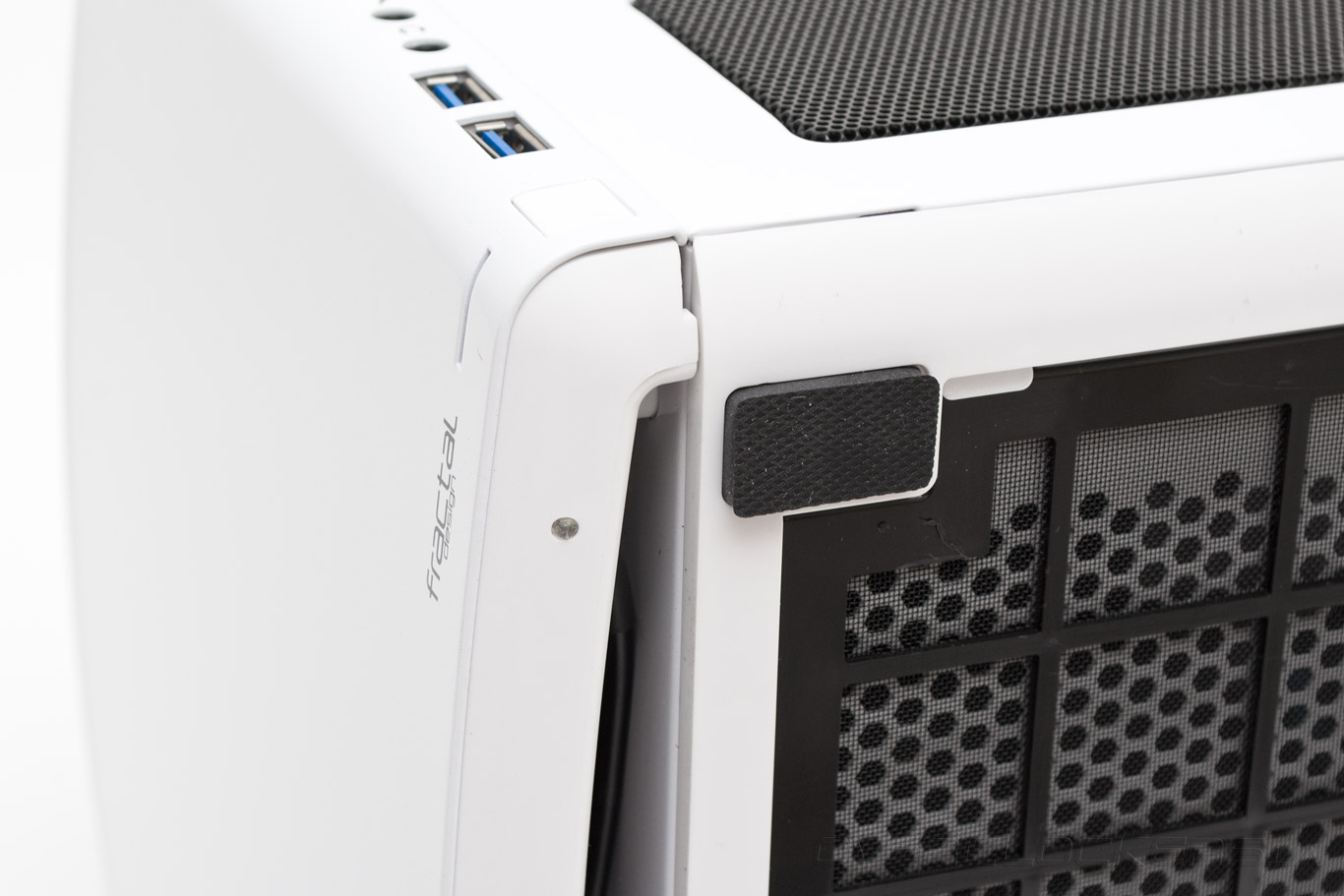

Резиновые ножки поднимают корпус всего на 3 мм над поверхностью. Если система мощная и вентилятор блока питания будет раскручиваться до высоких скоростей, ему может банально не хватить воздушного потока. Возле передней правой ножки притаился незаметный индикатор активности накопителей, свет от которого будет виден не прямо, а лишь в отражении от крышки стола.

Fractal Design Node 304

На этом с внешностью все, заглянем под капот.
