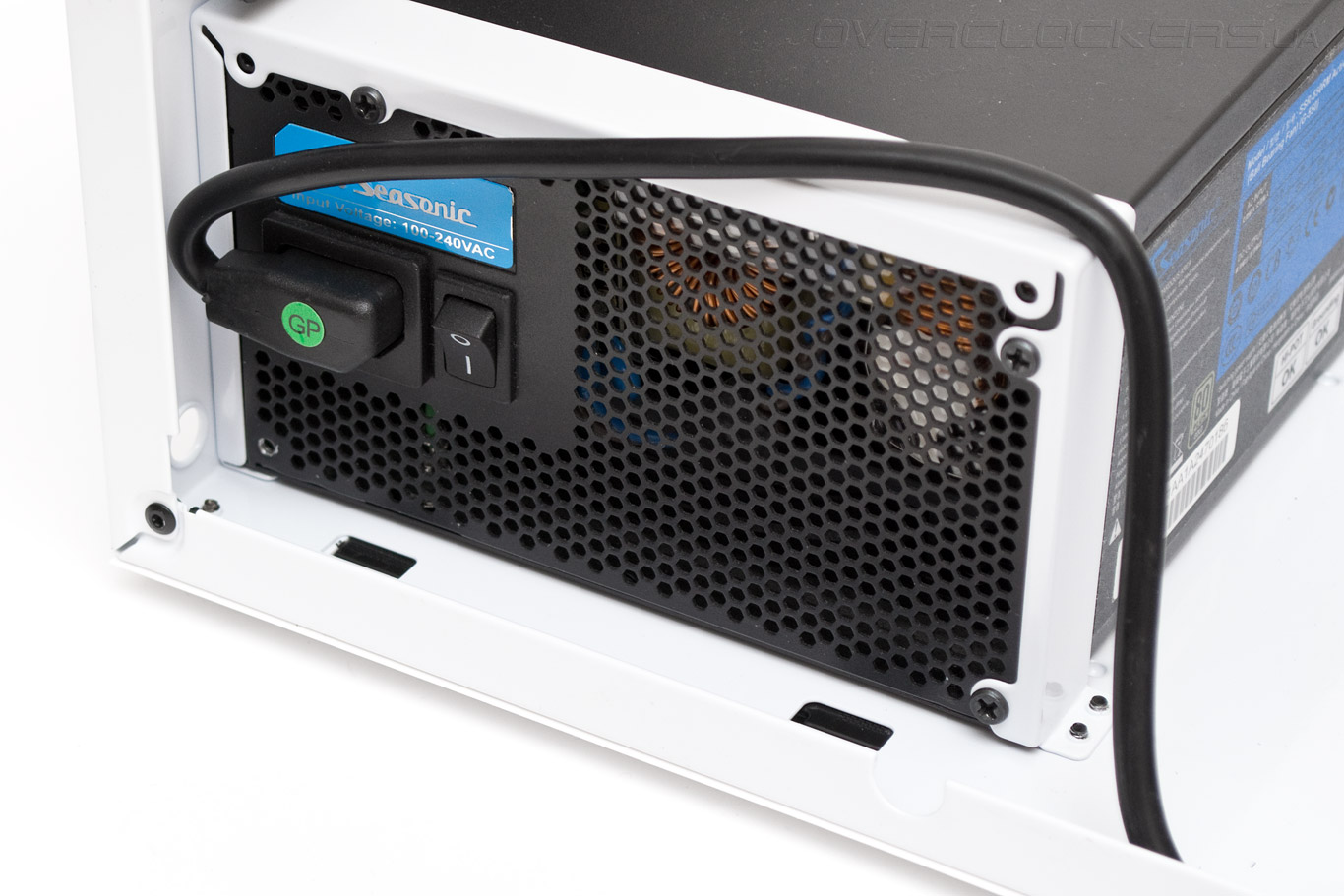

Сборка системы в Fractal Design Node 304 требует некоторых пояснений, поэтому постараюсь описать весь процесс подробно. Начал я с установки блока питания, хотя на самом деле, начинать лучше все-таки с материнской платы. БП был установлен вентилятором вниз и закреплен тремя винтами. Удлинитель, как всегда, оказался повернут не в ту сторону, куда нужно, но, за счет мягкости шнура, его без проблем можно выгнуть как положено.

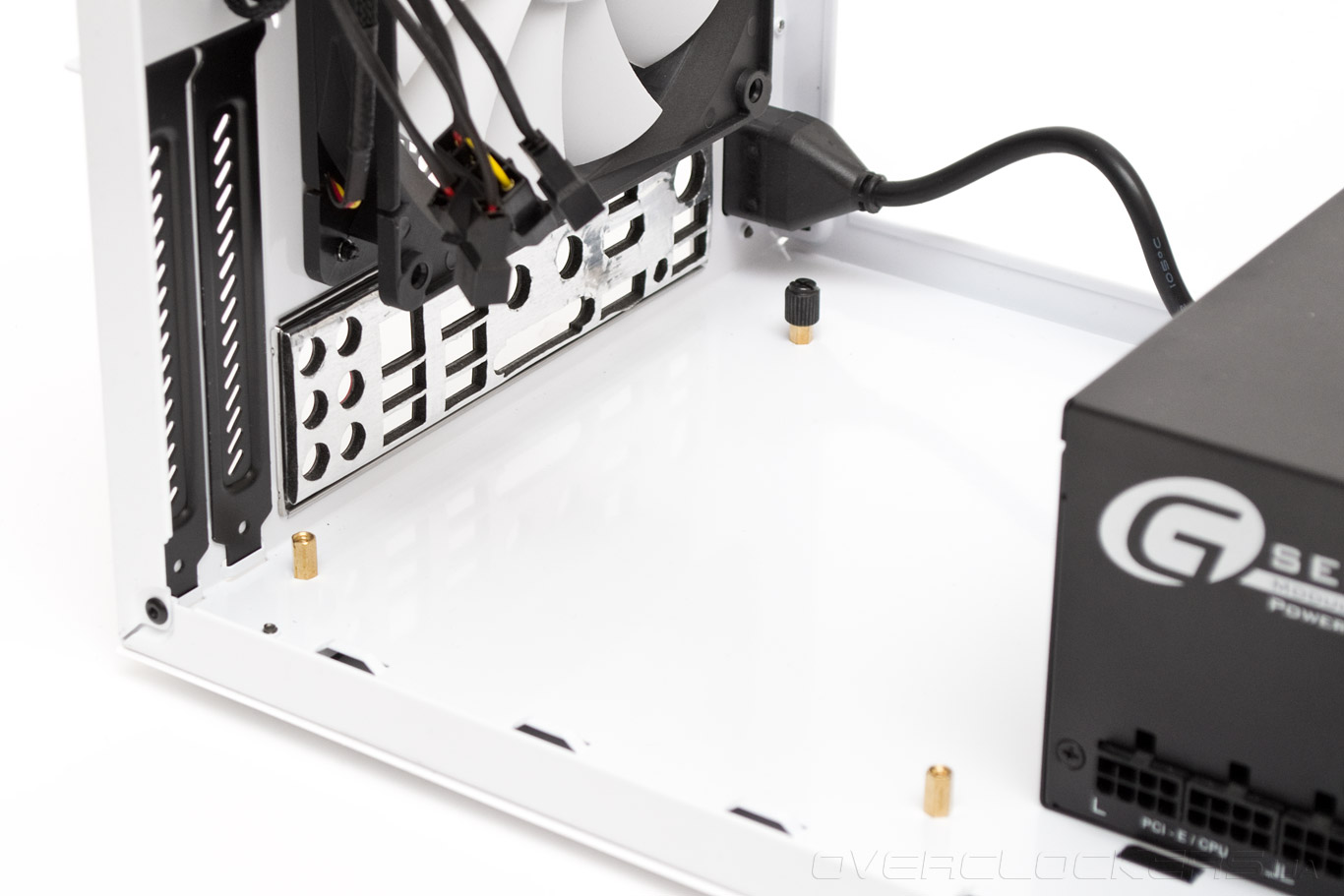

Затем была установлена задняя заглушка материнской платы и вкручены четыре стойки для нее с помощью удобного переходника.

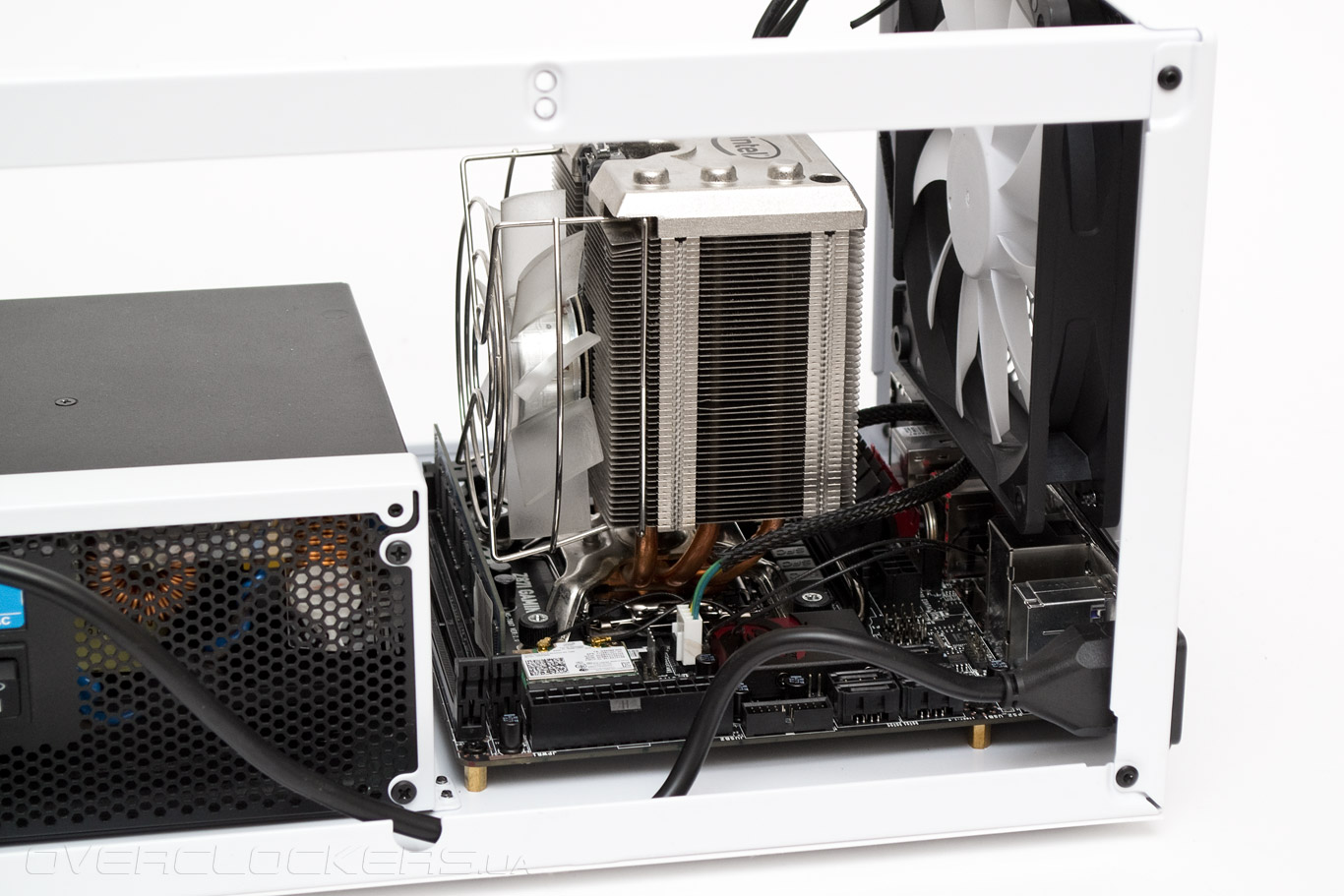

Поскольку блок питания уже был закреплен, для монтажа материнской платы с установленным на ней кулером, пришлось немного повозиться. Но, в конечном итоге, все влезло. Но, все же, рекомендую начинать сборку именно с «материнки».

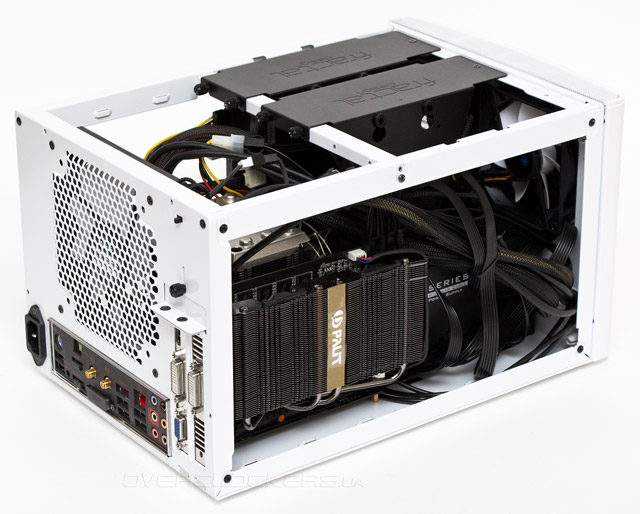

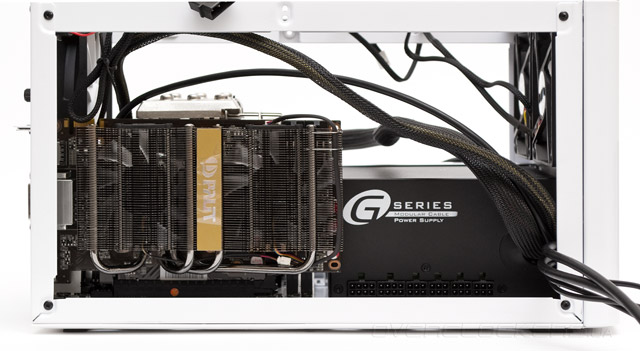

После подключения аудиокабеля и питания к материнской плате, была установлена видеокарта. На снимке отчетливо видно, какие проблемы могут ожидать сборщика в этом корпусе. Наш видеоадаптер имеет длину в 190 мм и практически не мешает подключению модульных проводов на стендовом блоке питания, длиной 160 мм. Но если бы БП имел глубину больше чем 160 мм, то длина видеокарты ограничивалась бы 170 мм. В данный корпус можно установить и 310-мм плату расширения. Однако важно учитывать где находятся модульные разъемы БП. Нам повезло, они были снизу, их можно было бы подключить, но у ряда блоков разъемы могут быть и посередине и сверху.
Кроме того, при установке длинного видеоадаптера, теряется два места для накопителей. Получается, что в Node 304 проще всего использовать немодульный БП с минимальным необходимым набором шнуров и разъемов.

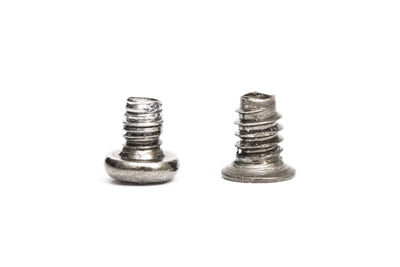

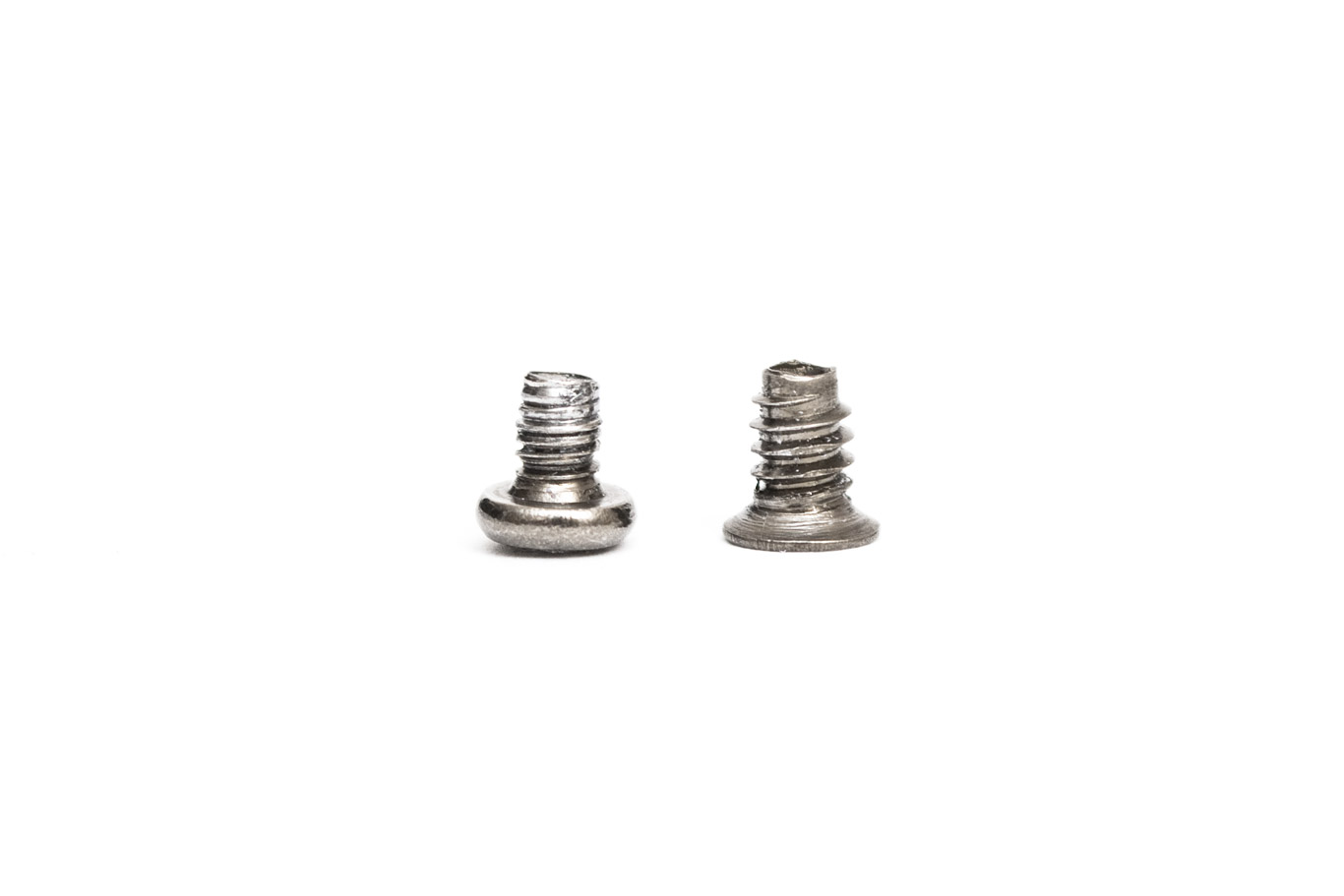

При сборке я два раза столкнулся с тем, что по ошибке использовал не те винты — с неподходящей резьбой. В первый раз были перепутаны винты с накатанной головкой от задней панели и дисковых корзин, а второй раз мне посчастливилось спутать винты от поперечной распорки (слева на картинке) с передним винтом от корзин накопителей (на картинке справа). Причина была в том, что если не присматриваться, они кажутся внешне одинаковыми. Мне кажется, что Fractal Design следует или придерживаться одного стандарта резьбы, или же сделать крепления более различными внешне.

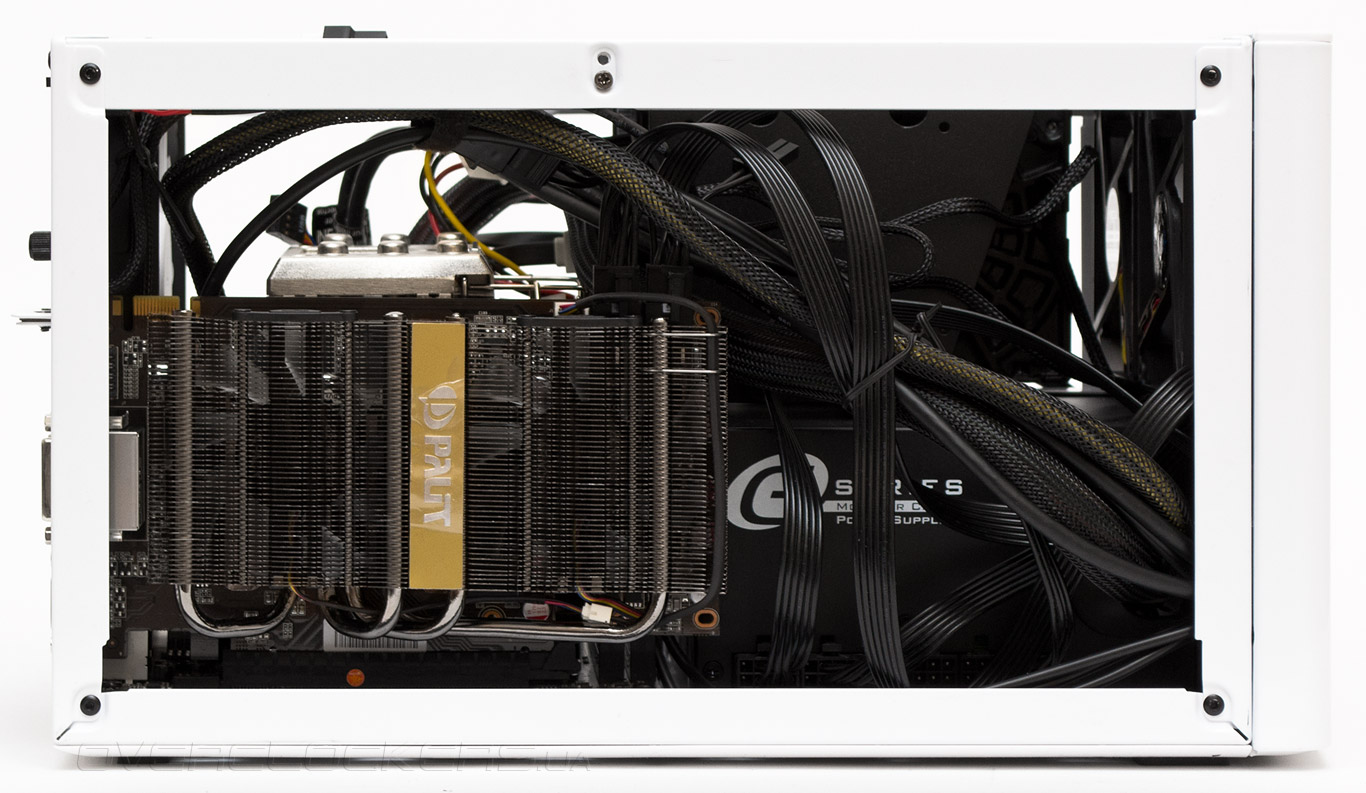

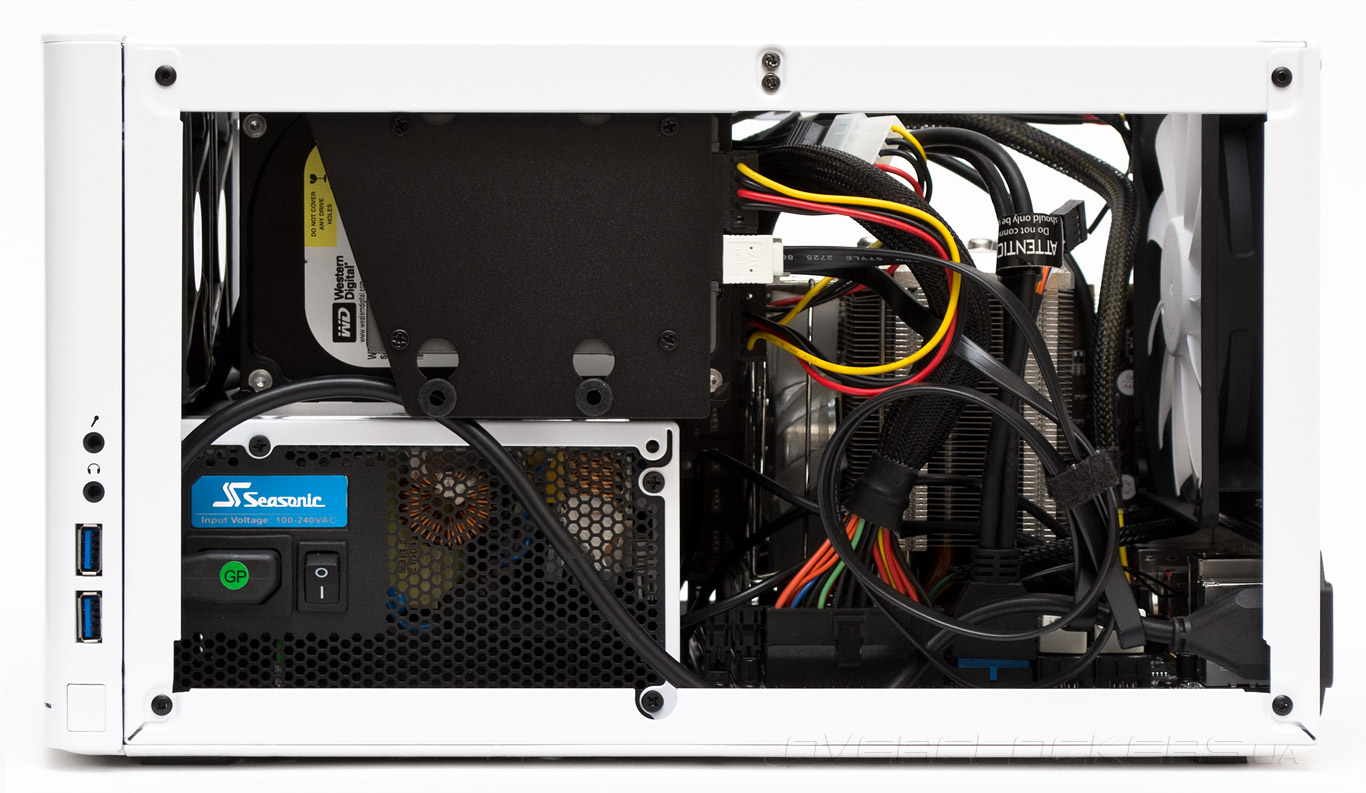

С левой стороны есть довольно много места для укладки проводов, но всего лишь две проушины для кабельных стяжек вверху.
Перед завершением сборки пользователю лучше лишний раз убедится, что провода внутри не попадут случайно в лопасти вентиляторов.

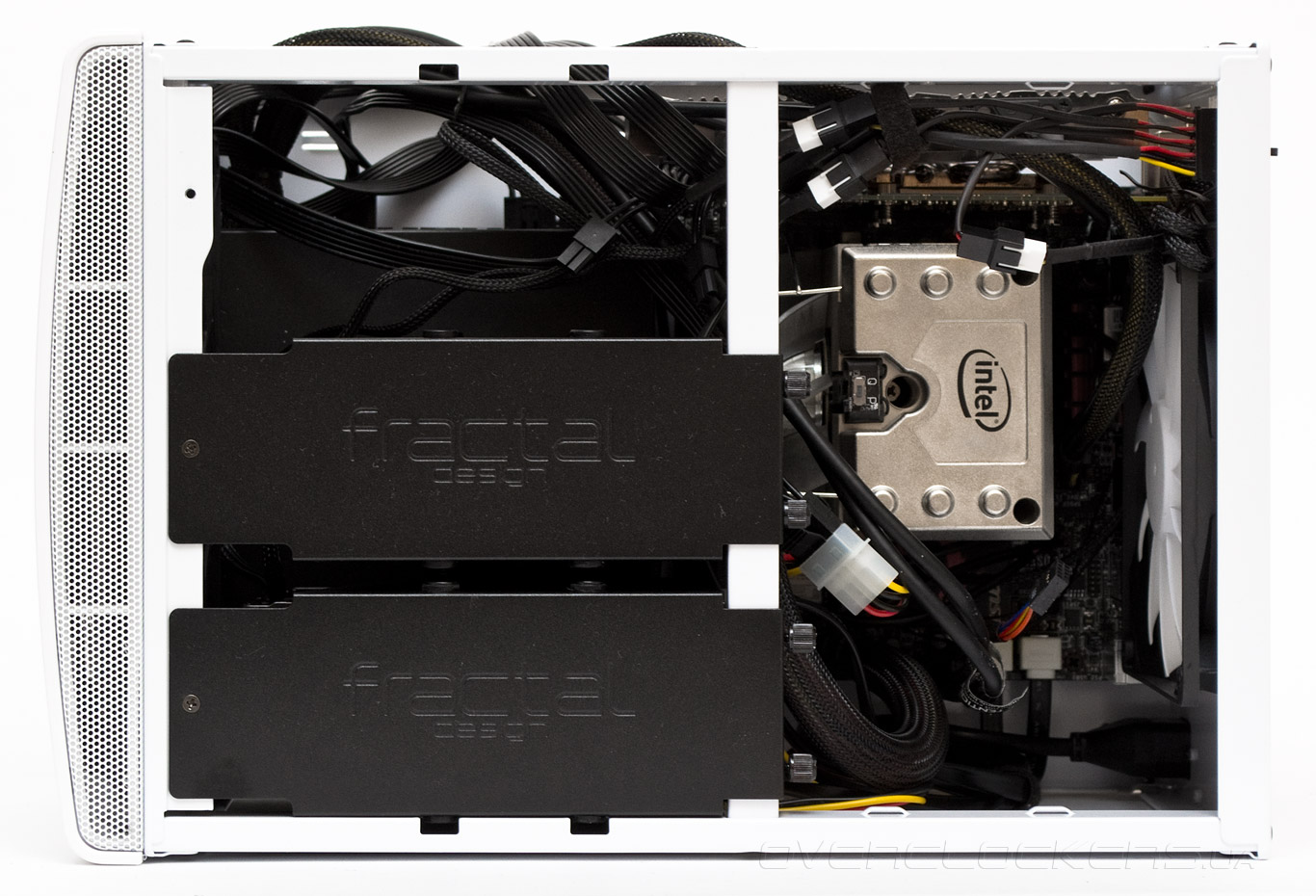

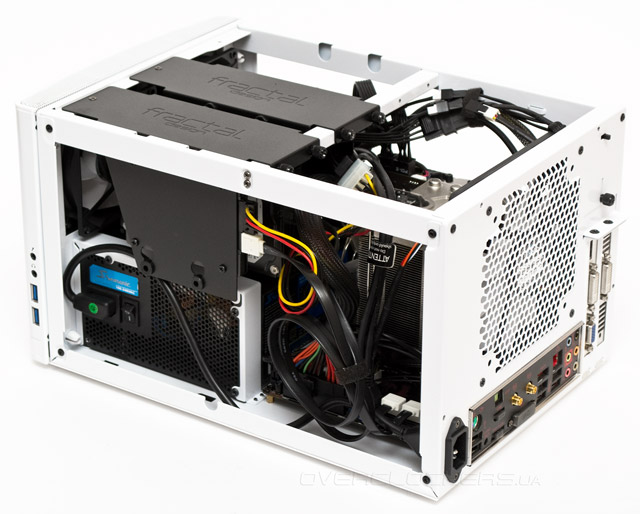

Лишние провода можно конечно спрятать в свободные корзины, но если накопителей в системе больше двух, вполне может возникнуть «кабельная» проблема.

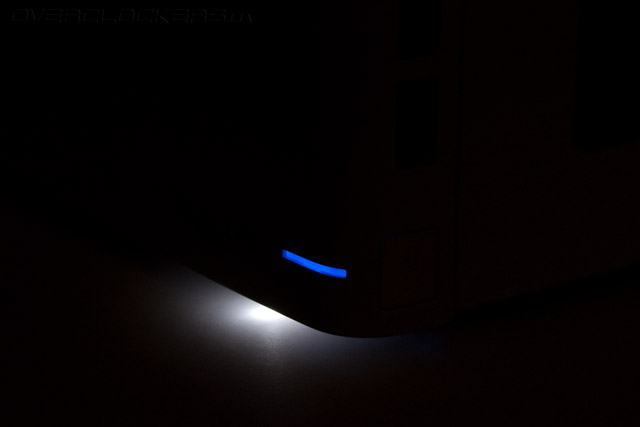

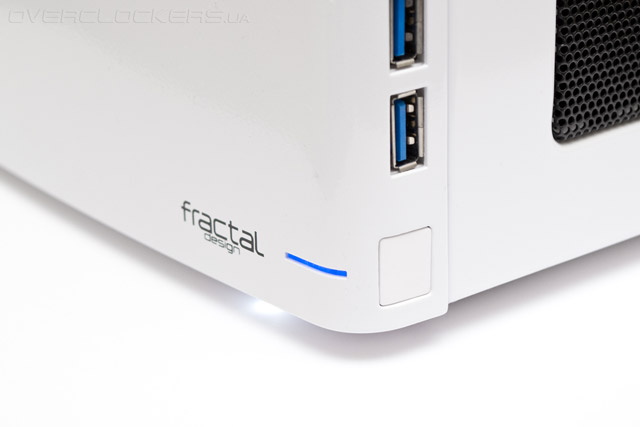

Индикатор работы ПК горит равномерным синим цветом, а вот светодиод активности накопителей мигает как проблесковый маяк самолета вблизи и очень заметен даже при ярком дневном освещении.
Тестовый стенд
Для тестирования эффективности охлаждения компонентов в корпусе Fractal Design Node 304 использовалась следующая тестовая конфигурация:
- процессор: Intel Core i7-4770K (3,5@4,0 ГГц, 1,216 В);
- кулер: Intel XTS100H Thermal Solution;
- материнская плата: MSI Z87I Gaming AC (Intel Z87);
- видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-1333 МГц, 9-9-9-27-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- термоинтерфейс: Noctua NT-H1.
Методика тестирования
Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 24 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 372 ватта. Тестирование проводилось в двух режимах:
- 12 В — три предустановленных вентилятора (два 92-мм спереди на вдув и один 140-мм сзади на выдув) выставлены на максимальную скорость вращения (два 92-мм — 1300 об/мин, один 140-мм — 1000 об/мин);
- 7 В — три предустановленных вентилятора (два 92-мм спереди на вдув и один 140-мм сзади на выдув) выставлены на акустически тихую скорость вращения (два 92-мм — 700 об/мин, один 140-мм — 750 об/мин).
Результаты тестирования
С предустановленными стоковыми вентиляторами, на максимальной скорости их вращения, Fractal Design Node 304 демонстрирует отличные результаты охлаждения, как для своего объема. По температуре центрального процессора и видеоадаптера он уступает открытому стенду всего три градуса, и еще два градуса по температуре чипсета материнской платы. При снижении скорости вентиляторов до условно бесшумной границы значительно возрастает температура процессора — на 10 градусов в сравнении с открытым стендом. Видеоадаптер тоже нагревается чуть больше, но не особо значительно — всего на пять градусов. Температура чипсета становится выше на восемь градусов. Зато накопители чувствуют себя отлично в любом режиме, что лишний раз подчеркивает выгоду использования Node 304 для построения емких серверных систем типа NAS. Отметим и недостаток встроенного регулятора — с ним один из двух 92-мм вентиляторов стартует только в режиме High (12 В). Даже при 7 В крыльчатка не способна раскрутиться. Причина, вероятно, связана с особенностями электрической разводки ступенчатого регулятора.
Выводы
На проверку Fractal Design Node 304 оказался маленьким и хорошим корпусом. Инженерам компании удалось выжать практически все, что можно из столь небольшого объема. Основное преимущество данного шасси перед одноклассниками — возможность использовать полноценный процессорный кулер (при условии подбора материнской платы с центральным расположением сокета), почти любую видеокарту и стандартный блок питания. Node 304 способен отлично охлаждать жесткие диски и поддерживать температурный режим остальных компонентов на комфортном уровне. Особенно радует то, что покупатель получает готовый продукт с полным набором неплохих вентиляторов и возможностью управления скоростью их вращения. Заменять пропеллеры потребуется только в двух случаях — в следствие их естественного износа или если пользователь является фанатом полной бесшумности компонентов ПК.
В недостатки можно занести только слишком тугие винты корзин накопителей и не очень долговечную резьбу в металлических деталях рамы корпуса. Кроме того, прокладка проводов может вызвать определенные затруднения. Из особенностей, на которые следует обратить внимание, отмечу необходимость вдумчивого выбора блока питания в случае использования крупной видеокарты.
Данное шасси будет отличным выбором для построения NAS-сервера или домашней развлекательно-игровой системы. Тем же, кому в белом цвете Node 304 все же напоминает микроволновую печь, рекомендую обратить внимание на черный вариант.
